Rosemount 2088, 2090P 및 2090F 압력 트랜스미터 (4-20 mA HART 및 1-5 Vdc HART 저전력 프로토콜) Manuals & Guides [ko]
설치 안내서
단계
트랜스미터 설치
단계
단계
단계
구성의 검증
단계
트랜스미터 정밀 조정
00825-0115-4690, Rev EC
2011년 8월
Rosemount 2088 및 2090
Rosemount 2088, 2090P 및 2090F
압력 트랜스미터
(4-20 mA HART 및 1-5 Vdc HART 저전력 프로토콜)
시작
www.rosemount.com
1:
2: 점퍼 설정
3: 배선 및 전력 연결
4:
5:
끝
Rosemount 2088 및 2090
설치 안내서
00825-0115-4690, Rev EC
2011년 8월
2
설치 안내서
중요 공지 사항
경고
폭발 시 심각한 부상이나 사망을 초래할 수 있습니다
공정 유출
인체에 유해하거나 사망을 초래할 수 있습니다
00825-0115-4690, Rev EC
2011년 8월
© 2011 Rosemount Inc. All rights reserved. 모든 상표는 소유자의 재산입니다. Rosemount와 Rosemount 로고는
Rosemount Inc.의 등록상표입니다.
Emerson Process Management
Rosemount Measurement
8200 Market Boulevard
Chanhassen, MN USA 55317
T (US) (800) 999-9307
T (Intnl) (952) 906-8888
F (952) 949-7001
Emerson Process Management Asia Pacific
Private Limited
1 Pandan Crescent
Singapore 128461
T (65) 6777 8211
F (65) 6777 0947/65 6777 0743
Emerson Process Management GmbH & Co. OHG
Argelsrieder Feld 3
82234 Wessling
Germany
T 49 (8153) 9390
F49 (8153) 939172
Emerson (Bei jing) Instrument Co., Ltd
No. 6 North Street,
Hepingli, Dong Cheng District
Beijing 100013, China
T (86) (10) 6428 2233
F (86) (10) 6422 8586
Rosemount 2088 및 2090
본 설치 가이드는 Rosemount 2088 및 2090 트랜스미터에 대한 기본적인 지침을
제공합니다. 구성, 진단, 유지 관리, 서비스, 문제 해결, 폭발 방지, 화염 방지, 본질
안전(Intrinsica l ly S a fe: I.S.) 설치에 대한 지침은 제공하지 않습니다.
자세한 지침과 저전력 출력에 대한 자세한 내용은 Rosemount 2088/2090 참조
설명서(문서 번호: 00809-0100-4690)를 참조하십시오. 이 문서는
www.rosemount.com에서 볼 수 있습니다.
이 트랜스미터를 폭발의 위험이 있는 환경에 설치할 때는 반드시 지역, 국가 및
국제적인 기준, 규정, 법규에 의거 설치해야 합니다. 안전한 설치와 관련된 제한
사항을 보려면 2088/2090 설명서의 승인 단락을 검토하십시오.
• 폭발의 위험이 있는 환경에서 HART 기반 커뮤니케이터를 연결하려면 루프 내의
계기가 본질적으로 안전하거나 발화 가능성이 없는 현장 배선 방식에 맞게
설치되어 있는지 확인해야 합니다.
• 방폭성/내화성 설치에서는 장비에 전원이 공급되는 동안 트랜스미터 커버를
제거하지 마십시오.
(process leak)은
• 설치시 적절한 등급의 위생 클램프 및 가스켓을 사용합니다.
.
.
3
설치 안내서
00825-0115-4690, Rev EC
전기적 충격은 심각한 부상이나 사망을 초래할 수 있습니다
Rosemount 2088 및 2090
• 클램프 및 가스켓의 최대 작동 압력은 트랜스미터의 작동 압력보다 크거나 같아야
합니다.
.
• 납이나 단자에 접촉하지 마십시오. 납에 흐르는 높은 전압 때문에 감전될 수
있습니다.
2011년 8월
4
설치 안내서
2088
2090P
2090F
패널 설치 패널 설치
NPT Female
Tri-Clamp 연결
00825-0115-4690, Rev EC
2011년 8월
Rosemount 2088 및 2090
단계 1: 트랜스미터 설치
Rosemount 2088
설치 브라켓을 사용하지 않고 임펄스 라인에 직접 장착하거나 선택 사항인 설치
브라켓을 사용해 벽, 판넬 또는 2인치 파이프에 직접 장착합니다.
Rosemount 2090P
기존 용접 스퍼드를 사용해 공정 파이프에 직접 장착하거나 숙련된 용접공이 TIG
용접기를 사용해 새로운 용접 스퍼드를 설치합니다. 용접 지침에 대한 자세한 내용은
참조 설명서를 참조합니다(문서 번호: 00809-0100-4690). 부적절한 설치는 용접 스퍼드의
변형을 초래할 수 있습니다. 적절한 배출을 위해 수직 또는 수평 위치에 설치할 것을
권장합니다.
Rosemount 2090F
표준 위생 연결(1.5인치 또는 2인치 Tri-Clamp 연결)을 통해 공정 파이프에 직접
장착합니다. 적절한 배출을 위해 수직 또는 수평 위치에 설치할 것을 권장합니다.
전자 하우징에 직접적인 토크를 가하지 않도록 합니다. 손상 방지를
위해 6각형의 공정 연결에만 토크가 가해지도록 합니다.
공정 연결
용기 벽
용접 스퍼드
용기 벽
O링
또는 2인치
5
Rosemount 2088 및 2090
설치 안내서
00825-0115-4690, Rev EC
2011년 8월
6
설치 안내서
액체 공급 용도
가스 공급 용도
증기 공급 용도
00825-0115-4690, Rev EC
2011년 8월
단계 1 계속...
1. 탭을 라인 측면에 놓으십시오.
2. 트랜스미터를 탭의 옆이나 아래에
설치하십시오.
1. 탭을 라인의 상부나 측면에 놓으십시오.
2. 트랜스미터를 탭의 옆이나 위에
설치하십시오.
Rosemount 2088 및 2090
1. 탭을 라인 측면에 놓으십시오.
2. 트랜스미터를 탭의 옆이나 아래에
3. 임펄스 라인에 물을 채우십시오.
설치하십시오.
7
설치 안내서
00825-0115-4690, Rev EC
Rosemount 2088 및 2090
2011년 8월
게이지 트랜스미터 방향
알루미늄 하우징 게이지 트랜스미터의 하부 압력 포트(대기 기준)는 하우징 아래,
트랜스미터의 목부분에 위치합니다. 공기 배출 통로는 하우징과 센서 사이 트랜스미터
주변 360°입니다. (그림 1 참조)
오염 물질을 배출할 수 있도록 트랜스미터를 설치하여 페인트, 먼지 및 윤활유를 포함해
모든 방해 물질이 공기 배출 통로를 가로막지 않도록 하십시오.
그림 1. 게이지 저압 측 압력 포트
하부 압력 포트
8
설치 안내서
디스플레이 미포함
디스플레이 포함
저전력
미포함
저전력
보안
보안
보안
00825-0115-4690, Rev EC
2011년 8월
Rosemount 2088 및 2090
단계 2: 점퍼 설정
경보 및 보안 점퍼가 설치되어 있지 않으면 트랜스미터는 경보 조건, 경보 및 보안
기능을 사용하지 않는다.
1. 트랜스미터를 설치하면 루프를 고정시키고 전력을 제거하십시오.
2. 현장 단자 반대쪽의 하우징 커버를 제거하십시오. 회로에 전원이 인가된 경우
폭발성 조건에서 계기 커버를 제거하지 마십시오.
3. 점퍼 위치를 다시 정하십시오. 납과 단자에 접촉하지 마십시오. 점퍼 위치와 On/Off
위치는 그림 2를 참조하십시오.
4. 트랜스미터 커버를 다시 부착하십시오. 폭발 방지 요구 사항을 준수하여 커버를
완전히 결합시켜야 합니다.
그림 2. 2088 트랜스미터 전자 보드
LCD
(LCD
보안
)
경고
경고
LCD
경고
(LCD 포함)
경고
9
설치 안내서
00825-0115-4690, Rev EC
Rosemount 2088 및 2090
2011년 8월
단계 3: 배선 및 전원 연결
1. 현장 단자(Field Terminal) 쪽의 하우징 커버를 제거하십시오.
2. 양극 도선을 “PWR/COMM+” 단자에 연결하고, 음극 도선을 "-" 단자에 연결하십시오.
3. 접지 상태를 확인하십시오. 계측기 케이블 쉴드 처리:
• 트랜스미터 하우징에 닿지 않도록 계기 케이블 쉴드를 가깝게 잘라서 절연시켜야
합니다.
• 정션박스를 통해 케이블을 연결하는 경우 다음 쉴드에 연결해야 합니다.
• 전력 공급 장치 끝단의 접지에 연결시켜야 합니다.
참고
과전류 보호 단자 블록을 설치하는 경우 2088 케이스를 적절하게 접지시켜야
과전류로부터 보호합니다.
참고
전력이 인가된 신호 배선을 시험 단자에 연결하지 마십시오. 시험 연결에서 전력에 의해
시험 다이오드가 손상될 수 있습니다. 연선(twisted pairs)은 최고의 결과를 가져옵니다.
EMI/RFI가 높은 환경에서는 차폐 연선을 사용해야 합니다. 24AWG 보다 큰 케이블을
사용하고, 5,000피트(1,500m)를 초과하지 마십시오.
4. 사용하지 않은 도관 연결 부분에 마개를 씌워 밀봉하십시오.
5. 해당하는 경우 드립 루프를 사용해서 배선하십시오. 드립 루프의 아래쪽이 도관
연결 부분과 트랜스미터 하우징보다 낮게 위치하도록 드립 루프를 배치하십시오.
6. 하우징 커버를 교체하십시오.
그림 3과 그림 4는 2088 트랜스미터에 전력을 공급하며 휴대용 Field Communicator를
통한 통신을 가능하게 하는데 필요한 배선 연결을 나타냅니다.
10
설치 안내서
24 Vdc 전원
전류계
전압계
전력 공급 장치
전압(Vdc)
작동 영역
부하(Ohms)
00825-0115-4690, Rev EC
2011년 8월
그림 3. 벤치 연결 배선도
(4–20 mA 트랜스미터)
Rosemount 2088 및 2090
그림 4. 2088 현장 연결 —
저전력 옵션 코드 N
전력 공급 장치
DC 전력 공급 장치(옵션 S:
10.5 - 42.4 V 및 옵션 N: 6 - 14
V)는 리플 백분율이 2%
미만인 전력을 공급해야
합니다. 총 저항 부하는
컨트롤러, 표시등, 관련 기기의
부하 저항과 신호선 저항의
합입니다. 본질 안전 방벽의
저항(사용하는 경우)을 반드시
포함시켜야 합니다.
그림 5. 루프 최대 저항 = 43 .5 * (전력 공급 장치 전압 -
10.5)
Field Communicator 통신에는 250Ω의 최소 루프 저항이 필요합니다.
11
설치 안내서
00825-0115-4690, Rev EC
기능
1, 4, 3, 2, 4
1, 4, 3, 3, 3
1, 4, 3, 3, 4
1, 2, 3
1, 3, 5
1, 2, 3, 1, 1
1, 2, 2
4, 1
1, 2, 3, 3, 2
1, 3, 4, 3
1, 3, 5
1, 2, 3, 1
1, 2, 3, 2, 2
1, 2, 1, 1
1, 4, 4, 2
Rosemount 2088 및 2090
2011년 8월
단계 4: 구성의 검증
체크 표시()는 기본적인 구성 파라미터를 나타냅니다. 구성 및 시동 절차의 일부로서
최소한 이러한 파라미터를 검증해야 합니다.
아날로그 출력 경보
버스트 모드 제어
버스트 옵션
교정
댐핑
날짜
디스크립터
디지털-아날로그 조정(4 - 20 mA 출력)
로컬 범위/영점 조정 비활성화
현장 장치 정보
키패드 입력
루프 시험
하한 범위 값
하부 센서 조정
메시지
계기 유형
요청된 프리앰블의 수
출력 조정
백분율 범위
폴 주소
범위 값
재배치
축척을 조정한 D/A 조정(4 – 20 mA 출력)
자체 시험(트랜스미터)
센서 정보
센서 조정(전체 조정)
센서 조정점
상태
Fast Key Sequence
1, 3, 4, 1
1, 3, 4, 2
1, 2, 3, 2, 1
1, 4, 4, 1, 7
1, 4, 4, 1
1, 3, 6, 1
1, 4, 3, 3, 2
1, 2, 3, 2
1, 1, 2
1, 4, 3, 3, 1
1, 2, 3, 3
1, 2, 3, 3, 5
1, 2, 1, 2
12
설치 안내서
5, 2
1, 2, 3, 3, 3
1, 2, 3, 3, 1
00825-0115-4690, Rev EC
2011년 8월
태그
트랜스미터 보안(쓰기 보호)
유닛(공정 변수)
상한 범위 값
상부 센서 조정
영점 조정
Rosemount 2088 및 2090
1, 3, 1
1, 3, 4, 4
1, 3, 2
13
설치 안내서
00825-0115-4690, Rev EC
Fast Key
단계
영점 조정 버튼
Rosemount 2088 및 2090
2011년 8월
단계 5: 트랜스미터 정밀 조정
참고
트랜스미터는 요청에 따라 완전히 교정하거나 실물 크기의 공장 기본값(범위 = 상한
범위)으로 제공됩니다.
영점 조정
영점 조정은 설치 위치에 따른 영향을 보상하기 위해 사용하는 단일점 조정입니다. 영점
오프셋이 절대 영점의 3% 미만인 경우 아래의 "Field Communicator의 사용" 지침에
따르십시오. 제로 오프셋이 절대 영점의 3%를 초과하는 경우 다시 배열하기 위해
아래의 "트랜스미터 영점 조정 버튼 사용" 지침을 수행하십시오.
Field Communicator의 사용
1, 2, 3, 3, 1
Field Communicator의 사용
1. 트랜스미터를 환기시키고 Field Comm unicator를 연결합니다.
2. 메뉴에서 HART 고속 키(Fast Key) 순서를 입력하십시오.
3. 명령에 따라 영점을 조정하십시오.
1. 인증 라벨 나사를 풀고 영점 조정 버튼이 보일 때까지
라벨을 회전하십시오.
2. 4mA 출력에 대해 원하는 압력을 가합니다.
3. 영점(zero) 버튼을 2초 동안 눌러 4 mA 지점을
설정하십시오.
14
설치 안내서
정상 작동
낮은 포화도
높은 포화도
00825-0115-4690, Rev EC
2011년 8월
Rosemount 2088 및 2090
안전 계기 시스템
다음 단락은 SIS 용도에 사용한 2088 트랜스미터에 적용합니다.
참고
트랜스미터 출력은 아래와 같은 경우 안전 등급이 적용되지 않습니다. 구성 변경,
멀티드롭, 루프 시험. 트랜스미터 구성 및 유지보수 활동을 수행할 때 대안을 사용하여
공정 안전에 만전을 기해야 합니다.
설치
본 문서에 명시된 표준 설치 방법 외에 특별한 설치가 필요하지 않습니다. 금속이
금속에 닿을 수 있도록 전자 하우징 커버를 설치하여 적절하게 밀봉하십시오.
루프는 트랜스미터 출력이 22.5 mA일 때 단자 전압이 10.5 Vdc 아래로 떨어지지 않도록
설계해야 합니다.
정상 작동하는 동안 구성 데이터가 사고 또는 고의로 변경되지 않도록 보안 스위치를
"ON" 위치에 놓으십시오.
구성
HART 호환 마스터를 사용해서 2088과 통신하고 구성을 확인하십시오.
사용자 선택 감쇄는 적용 공정에서 변경에 반응하는 트랜스미터 성능에 영향을 미칩니다.
댐핑값 + 응답 시간이 루프 응답시간을 초과하지 않아야 합니다.
참고
DCS 또는 안전 로직 솔버(safety logic solver)는 트랜스미터 구성과 일치하도록 구성해야
합니다. 그림 6은 사용 가능한 두 가지 경보 수준과 이들의 작동값을 나타냅니다. HI
또는 LO 경보가 필요한 위치에 경보 스위치 위치를 정하십시오.
그림 6. 경보 수준
Rosemount 경보 수준
Namur 경보 수준
15
Rosemount 2088 및 2090
설치 안내서
정상 작동
낮은 포화도
높은 포화도
00825-0115-4690, Rev EC
2011년 8월
(1)
트랜스미터 장애
(2)
트랜스미터 장애
, LO
위치에서 하드웨어 경보
, HI
위치에서 하드웨어 경보
참고
감지되는 장애 중 일부는 경보 스위치 선택과 무관한 상한 경보 수준 이상에서의
아날로그 출력을 가리킵니다.
16
설치 안내서
00825-0115-4690, Rev EC
2011년 8월
Rosemount 2088 및 2090
작동 및 유지 관리
보증 시험 및 검사
다음 보증 시험을 수행하도록 권장합니다. 안전 기능에 오류가 발생한 경우 보증 시험
결과 및 시정 조치를
www.emersonprocess.com/rosemount/safety/certtechdocumentation.htm에 문서로
기록해야 합니다.
"표 1: 입력 파라미터"를 사용해서 루프 시험, 아날로그 출력 조정 또는 센서 조정을
수행합니다. 추가 정보는 2088 참조 설명서(00809-0100-4690)를 참조하십시오.
보증 시험
1. 안전 PLC를 바이패스하고 트립 오류를 방지하기 위한 적절한 조치를 취합니다.
2. 높은 경보 전류 출력을 얻기 위해 트랜스미터로 HART 명령을 보내고 아날로그
3. 낮은 경보 전류 출력을 얻기 위해 트랜스미터로 HART 명령을 보내고 아날로그
4. 교정점으로 4-20mA 범위점을 사용해 최소 2점 센서 교정 확인을 수행하고 해당 mA
5. 루프를 완전 작동 수준으로 복구하십시오.
6. 바이패스를 제거합니다. 그렇지 않을 경우 정상 작동 상태로 복구하십시오.
제품 수리
트랜스미터의 진단 기능 혹은 보증 시험에서 감지한 모든 장애는 반드시 보고해야
합니다. 이에 대한 피드백을
www.emersonprocess.com/rosemount/safety/certtechdocumentation.htm에 제출할 수
있습니다.
주요 구성 요소를 교체하여 2088을 수리할 수 있습니다. 자세한 정보는 2088 참조
설명서(문서 번호: 00809-0100-4690)의 지침에서 확인할 수 있습니다.
이 보증 시험은 2088 자동 진단에서 감지되지 않는 DU 장애를 92% 감지합니다.
(1)
전류가 해당 값
전류가 해당 값
출력이 압력 입력 값
에 도달하는지 확인합니다.
(2)
에 도달하는지 확인합니다.
(3)
에 해당하는지 확인합니다.
참고 자료
사양
17
설치 안내서
00825-0115-4690, Rev EC
Rosemount 2088 및 2090
2011년 8월
2088은 2088 참조 설명서에서 제공하는 기능 및 성능 사양에 따라 작동해야 합니다.
고장율 데이터
FMEDA 보고서는 고장율 데이터를 포함합니다. 이 보고서는
www.emersonprocess.com/rosemount에서 이용할 수 있습니다.
(1) 이
과정은 낮은 루프 전력 공급 전압 또는 증가하는 배선 저항 등의 컴플라이언스 전압 문제를
시험합니다. 이 과정은 또 기타 고장 문제를 시험합니다
이 과정은 정지 전류 관련 고장을 시험합니다
(2)
(3) 2
점 교정을 전기 계장으로 수행하는 경우 이 검증 시험은 센서의 고장을 감지하지 못 합니다
.
.
.
18
설치 안내서
00825-0115-4690, Rev EC
2011년 8월
2088 안전 실패 값
안전 정밀도: 2.0%
안전 응답 시간: 1.5 초
제품 수명
50년 - 최악의 구성 부품 마모 메커니즘에 기반한 시간(마모 프로세스 습식 재료를
기반으로 하지 않음.)
(1)
Rosemount 2088 및 2090
제품 인증
승인된 생산 위치
Rosemount Inc. — Chanhassen, Minnesota USA
Emerson Process Management GmbH & Co. — Wessling, Germany
Emerson Process Management Asia Pacific Private Limited — Singapore
Emerson (Beijing) Instrument Co., Ltd - Beijing, China
유럽 지침 정보

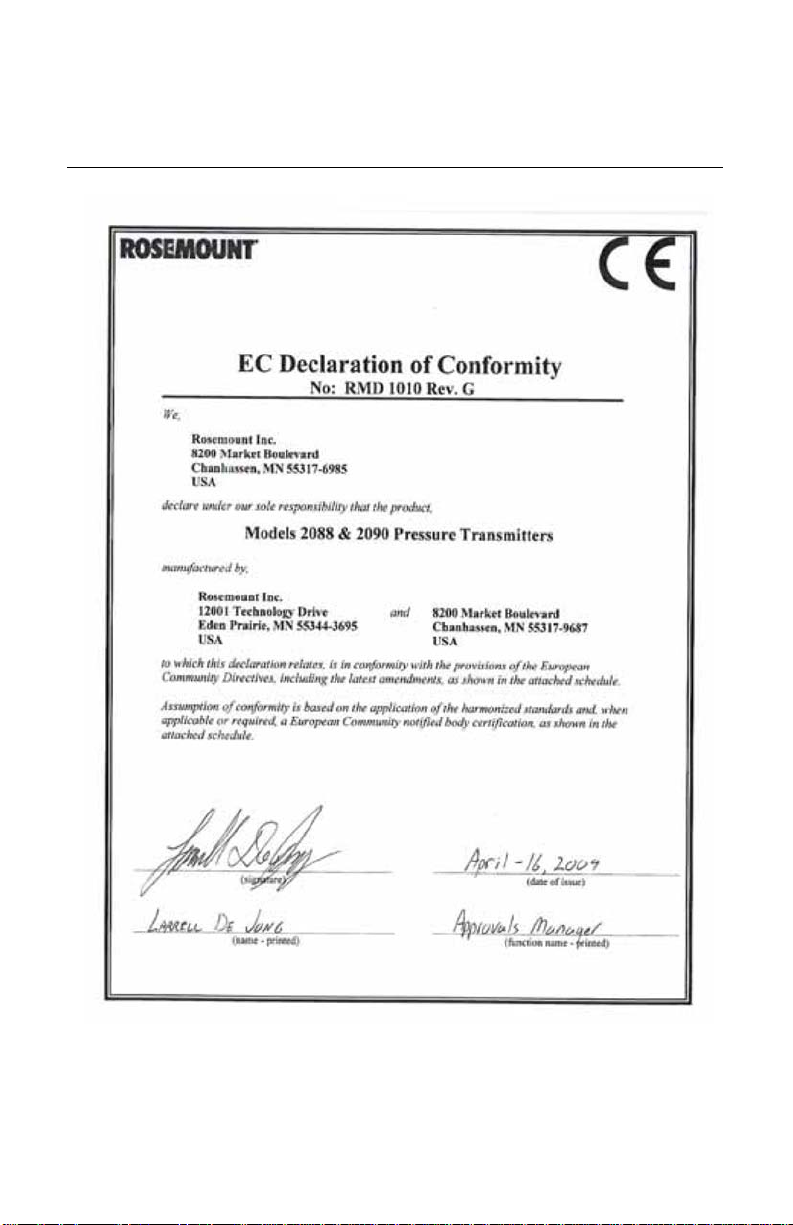

EC 적합성 선언(declaration of conformity)은 14페이지에 수록되어 있습니다. 최신 버전은
www.rosemount.com을 참조하십시오.
ATEX 지침(94/9/EC)
Emerson Process Management는 ATEX 지침을 준수합니다.
European Pressure Equipment Directive (PED: 유럽 압력 기기 지침) (97/23/EC)
모델 2088/2090 압력 트랜스미터
— Sound Engineering Practice
Electro Magnetic Compatibility (EMC: 전자파 적합성) (2004/108/EC)
전 모델 2088/2090 압력 트랜스미터:
EN 61326-1:2006
위험 장소 인증
북미 인증
FM(Factory Mutual)
E5 Class I, Division 1, Groups B, C, and D용 방폭. Class II, Di visi on 1, Groups E, F, G용
분진 방폭, Class III, Division 1, 실내 및 실외 (NEMA 4X) 위험 장소; 공장 밀봉.
19
설치 안내서
00825-0115-4690, Rev EC
Rosemount 2088 및 2090
2011년 8월
온도 클래스 T5 Ta = 85 °C.
I5 Rosemount 도면 02051-1018에 따라 연결한 경우 Class I, Division 1, Group A, B, C, D;
Class II, Division 1, Group E, F, G; Class III, Division 1에 사용하는 본질 안전; Class I,
Division 2, Groups A, B, C, D용 비발화성. 온도 클래스 T4 Ta = 85 °C; 실내 및 실외
(NEMA 4X) 위험 장소. 입력 파라미터는 제어 도면 02088-1018을 참조하십시오.
(1)
트랜스미터
2%
mA
출력의
낮추어야 합니다
2%
변화는 안전 트림 전에 허용됩니다
.
. DCS 혹은 안전 로직
해석기의 트립값은
20
설치 안내서
루프/전원
Ui = 30 Vdc
I
i
= 200 mA
P
i
= 0.9 W
C
i
= 0.012
00825-0115-4690, Rev EC
2011년 8월
CSA(Canadian Standards Association)
모든 CSA 위험 인증 트랜스미터는 ANSI/ISA 12.27.01-2003에 의거 인증되었습니다.
C6 Class I, Division 1, Groups B, C, and D용 방폭. Class II, Division 1, Groups E, F, G용
분진 방폭, Class III, Division 1, 실내 및 실외 (NEMA 4X) 위험 장소. CSA 외함 형식
4X; 공장 밀봉. Cla ss I, Division 2, Groups A, B, C, D에 적합. 단일 밀봉.
Class I, Division 1, Groups A, B, C, D에 대한 본질 안전. 온도 코드 T3C.
Rosemount 도면 02088-1024에 의거 승인된 장벽으로 연결 시 본질 안전. 단일
밀봉.
입력 파라미터는 제어 도면 02088-1024를 참조하십시오.
유럽 인증
I1 BASEEF A A T EX 본질 안전
인증 번호: BAS00ATEX1166X II
Ex ia IIC T5 (–55 °C ≤ T
Ex ia IIC T4 (–55 °C ≤ T
≤ 40 °C)
amb
≤ 70 °C)
amb
1 G
1180
표 1. 입력 파라미터
Rosemount 2088 및 2090
N1 BASEEF A ATEX 유형 n
안전한 사용을 위한 특별한 조건(X):
옵션 과전류 보호 단자 블록을 설치하는 경우, 장치는 케이스에 대한 500 V rms
시험을 만족시킬 수 없습니다. 이 블록을 사용하는 설치에서 장치에 대한 공급을
갈바닉 절연(galvanic isolation)하는 등의 조치를 고려해야 합니다.
인증 번호: BAS00ATEX3167X
Ex nA nL IIC T5 (-40 °C ≤ T
= 최대 50 Vdc
U
i
amb
II 3 G
≤ 70 °C)
안전한 사용을 위한 특별한 조건(X):
옵션 과전류 보호 단자 블록을 설치하는 경우, 장치는 케이스에 대한 500 V rms
21
설치 안내서
00825-0115-4690, Rev EC
Rosemount 2088 및 2090
시험을 만족시킬 수 없습니다. 이 블록을 사용하는 설치에서 장치에 대한 공급을
갈바닉 절연(galvanic isolation)하는 등의 조치를 고려해야 합니다.
2011년 8월
22
설치 안내서
00825-0115-4690, Rev EC
2011년 8월
ND BASEEFA A TEX Dust
인증 번호: BAS01ATEX1427X
Ex tD A20 T105°C (-20 °C ≤ Tamb ≤ 85 °C)
IP66
1180
Vmax = 36 Vdc
안전한 사용을 위한 특별한 조건(X):
1. 사용자는 최대 정격 전압 및 전류(36 Vdc, 24 mA)를 초과하지 않는지 확인해야
합니다. 다른 장치 또는 관련된 장치와의 모든 연결은 EN50020에 따라 "ib"
회로 범주에 등가인 전압과 전류에서 통제해야 합니다.
2. 최소 IP66에 대한 외함의 IP(ingress protection)를 유지하는 케이블 인입구를
사용해야 합니다.
3. 사용하지 않는 케이블 인입구는 최소 IP66에 대한 외함의 IP(ingress
protection)를 유지하는 적절한 블랭킹 플러그를 사용하여 채워야 합니다.
4. 케이블 인입구와 블랭킹 플러그는 장비의 주변 범위에 적절해야 하고 7J 충격
시험을 견딜 수 있어야 합니다.
5. 2088/2090 센서 모듈은 반드시 수납함의 IP를 유지하기 위해 나사가 제자리에
견고하게 조여 있어야 합니다.
ED KEMA ATEX 내화성
인증 번호: KEMA97ATEX2378X
Ex d IIC T6 (-40 °C ≤ T
T4 (-40 °C ≤ T
1180
Vmax = 36 (출력 코드 S)
Vmax = 14 (출력 코드 N)
≤ 80 °C)
amb
≤ 40 °C)
amb
II 1 D
II 1/2 G
Rosemount 2088 및 2090
안전한 사용을 위한 특별한 조건(X):
1. 케이블 및 도관 입구 장치는 인증을 받은 내화성 유형의 Ex d로서 사용 조건에
적합하고 올바르게 설치되어야 합니다.
2. 도관 입구를 사용하는 경우 해당 입구에 밀봉 장치를 즉시 사용해야 한다.
3. 사용하지 않는 구멍은 적절한 Ex d 인증 블랭킹 부품으로 밀봉해야 합니다.
4. 케이블 또는 도관 입구의 주변 온도가 65 °C를 초과할 경우 적절한 내열
23
설치 안내서
00825-0115-4690, Rev EC
Rosemount 2088 및 2090
케이블을 사용해야 합니다.
5. 이 장치는 얇은 벽 다이어프램을 포함하고 있습니다. 설치, 유지보수 및 사용을
할 때 다이어프램에 따른 환경 조건을 고려해야 합니다. 설치와 유지보수를
위한 생산업체의 지침을 꼼꼼히 준수하여 예상 수명 기간 동안 안전하게
사용할 수 있도록 합니다.
6. 내화성 접합부 치수에 대한 자세한 정보가 필요한 경우 제조사로 연락합니다.
2011년 8월
24
설치 안내서
인증서
설명
TC15874
TC15871
루프/전원
U
max
= 30 V
I
max
= 200 mA
P
max
= 0.9 W
Ci = 0.01 µ F
Li = 10 µ H
00825-0115-4690, Rev EC
2011년 8월
일본 인증
E4 TIIS 내화성
Ex d IIC T6 (T
TC15873
TC15872
호주 인증
I7 SAA 본질 안전
인증 번호: AUS Ex 1249X
Ex ia IIC T4 (T
Ex ia IIC T5 (T
IP66
Rosemount 도면 03031-1026에 따라 연결된 경우
표 2. 입력 파라미터
= 85 °C)
amb
2088 (합금 C-276 습식 부품. 디스플레이 포함)
2088 (합금 C-276 습식 부품. 디스플레이 미포함)
2088 (SST 습식 부품. 디스플레이 포함)
2088 (SST 습식 부품. 디스플레이 미포함)
= 70 °C)
amb
= 40 °C)
amb
Rosemount 2088 및 2090
N7 SAA 유형 n (방폭)
안전한 사용을 위한 특수 조건(X):
설치시 장벽/엔터티 파라미터를 관찰합니다. 수동 전류 제한 전원을 사용해야
합니다. 전원은 Po ≤ (Uo * Io)/4와 같아야 합니다. 단자 어셈블리에 과전류 보호를
사용하는 모듈의 경우, 장치 외함을 보호 접지에 전기적으로 연결합니다. 연결을
위해 사용하는 도체는 최소 단면적 4 mm2의 구리 도체 또는 이와 유사한
것이라야 한다.
인증 번호: AUS Ex 1249X
Ex n IIC T4 (T
Ex n IIC T5 (T
= 70 °C)
amb
= 40 °C)
amb
IP66
25
설치 안내서
00825-0115-4690, Rev EC
Rosemount 2088 및 2090
안전한 사용을 위한 특수 조건(X):
설치된 장비에 사용하지 않는 입구가 있을 경우, IP66 보호 유지를 위해 적절한
블랭킹 플러그로 밀봉해야 한다. 장비에 사용하는 블랭킹 플러그는 제거하기
위해서 도구가 필요한 유형을 사용해야 합니다. 전압원은 60 Vac 또는 75 Vdc를
초과할 수 없습니다.
2011년 8월
26
설치 안내서
00825-0115-4690, Rev EC
2011년 8월
NK IECEx 분진 방폭
IECEx 인증서 번호: IECEx KEM 06.0021X
Ex tD A22 IP66 T90°C (-20 °C ≤ T
Vmax = 55 Vdc
Ii = 23 mA
안전한 사용을 위한 특수 조건(X):
1. 이 장치는 얇은 벽 다이어프램을 포함하고 있습니다. 설치, 유지보수 및 사용을 할
때 다이어프램에 따른 환경 조건을 고려해야 합니다. 설치와 유지보수를 위한
생산업체의 지침을 꼼꼼히 준수하여 예상 수명 기간 동안 안전하게 사용할 수
있도록 합니다.
2. 최소 IP66에 대한 외함의 IP(ingress protection)를 유지하는 케이블 인입구를
사용해야 합니다.
3. 사용하지 않는 케이블 인입구의 경우 최소 IP66에 대한 외함의 IP(ingress
protection)를 유지하는 것으로 사용해야 합니다.
4. 케이블 인입구와 블랭킹 플러그는 장비의 주변 범위에 적절해야 하고 7J 충격
시험을 견딜 수 있어야 합니다.
5. 2088/2090 센서 모듈은 반드시 수납함의 IP를 유지하기 위해 나사가 제자리에
견고하게 조여 있어야 합니다.
E7 KEMA IECEx 내화성
인증 번호: IECEx KEM 06.0021X
Ex d IIC T4 (-40 °C ≤ T
1180
Vmax = 36 (출력 코드 S)
Vmax = 14 (출력 코드 N)
≤ 80 °C)
amb
≤ 80 °C)
amb
브라질 인증
I2 INMETRO 본질 안전
인증 번호: CEPEL-Ex-063/97-1X
BR-Ex ia IIC T5/T4
안전한 사용을 위한 특수 조건(X)
센서 압전 저항만을 Zone 0에 설치할 수 있습니다. 트랜스미터는 Zone 1 및 2에
설치해야 합니다.
E2 INMETRO 내화성(2088 시리즈 한정)
인증 번호: CEPEL-Ex-076/97-1
BR-Ex d IIC T6/T5
Rosemount 2088 및 2090
27
설치 안내서
00825-0115-4690, Rev EC
Rosemount 2088 및 2090
중국 인증
I3 중국 본질 안전
NEPSI 인증서 번호(미네소타주 챈하센(Chanhassen)에서 생산된 2088): GYJ06299
NEPSI 인증서 번호(중국 북경에서 생산된 2088): GYJ071129
NEPSI 인증서 번호(싱가포르에서 생산된 2088): GYJ06303
NEPSI 인증서 번호(중국 북경에서 생산된 2090): GYJ071131
Ex ia IIC T4
안전한 사용을 위한 특별한 조건은 2088/2090 참고 설명서(문서 번호 00809-0100-
4690)의 부록 B를 참조하십시오.
2011년 8월
28
설치 안내서
00825-0115-4690, Rev EC
2011년 8월
E3 중국 내화성
NEPSI 인증서 번호(미네소타주 챈하센(Chanhassen)에서 생산된 2088): GYJ06298
NEPSI 인증서 번호(중국 북경에서 생산된 2088): GYJ 071128
NEPSI 인증서 번호(싱가포르에서 생산된 2088): GYJ06302
NEPSI 인증서 번호(중국 북경에서 생산된 2090): GYJ 071130
Ex d IIB+H2 T4/T5
안전한 사용을 위한 특별한 조건은 2088/2090 참고 설명서(문서 번호 00809-0100-
4690)의 부록 B를 참조하십시오.
N3 China 유형 n 방폭
NEPSI 인증서 번호(중국 북경에서 생산된 2088): GYJ 101126X
Ex nA nL IIC T5
안전한 사용을 위한 특별한 조건은 2088/2090 참고 설명서(문서 번호 00809-0100-
4690)의 부록 B를 참조하십시오.
인증 통합
스테인리스 강 인증 태그는 옵션 승인을 규정할 때 제공합니다. 다중 형식의 라벨을
부착한 설치하면 다른 승인 형식을 사용해서 다시 설치할 수 없습니다. 사용하지 않은
승인 형식에서 구별하기 위해 승인 라벨을 상설적으로 표시하십시오.
KB K5 및 C6 결합
KH K5, ED 및 I1 결합
K5 E5 및 I5 결합
K6 C6, I1 및 ED 결합
K7 I7 , N7, E7 및 NK 결합
K1 I1 , N1, ED 및 ND 결합
Rosemount 2088 및 2090
29
Rosemount 2088 및 2090
설치 안내서
00825-0115-4690, Rev EC
2011년 8월
30
설치 안내서
00825-0115-4690, Rev EC
2011년 8월
Rosemount 2088 및 2090
31
Rosemount 2088 및 2090
설치 안내서
00825-0115-4690, Rev EC
2011년 8월
32
설치 안내서
00825-0115-4690, Rev EC
2011년 8월
Rosemount 2088 및 2090
33
Loading...
