Rosemount 2051HT-tryktransmitter til sanitet Installation instructions [da]

Installationsvejledning

00825-0108-4591, Rev CA

Oktober 2019

Rosemount™ 2051HT-tryktransmitter til
sanitet

med 4-20 mA HART®-version 5 og 7

Installationsvejledning Oktober 2019

Indholdsfortegnelse

Om denne vejledning................................................................................................................... 3

Kontrol af, om systemet er klart................................................................................................... 6

Transmitterinstallation.................................................................................................................7

Produktcertificeringer................................................................................................................ 22

2 Installationsvejledning

Oktober 2019 Installationsvejledning

1 Om denne vejledning

1.1 Sikkerhedsmeddelelser

Denne vejledning indeholder grundlæggende retningslinjer for Rosemount
2051HT-transmitteren. Den indeholder ikke anvisninger angående
konfiguration, diagnostik, vedligeholdelse, service, fejlfinding,
eksplosionssikre, flammesikre eller egensikre installationer.

Pas på

De produkter, der er beskrevet i dette dokument, er IKKE konstrueret til
nukleare anvendelser. Brug af produkter, der ikke er beregnet til nukleare
anvendelser, på anvendelsesområder, der kræver hardware eller produkter,
som er beregnet til nukleare anvendelser, kan forårsage ukorrekte
aflæsninger. For oplysninger om Rosemount-produkter, der er godkendt til
nukleare anvendelser, skal den lokale salgsrepræsentant fra Emerson
kontaktes.

Installationsvejledning 3

Installationsvejledning Oktober 2019

ADVARSEL

Eksplosioner kan resultere i død eller alvorlige kvæstelser.

Installation af denne transmitter i et eksplosivt miljø skal overholde
gældende lokale, nationale og internationale standarder, forskrifter og
praksis. Gennemgå godkendelsesafsnittet i denne vejledning for eventuelle
restriktioner i forbindelse med sikker installation

• Inden en Field Communicator tilsluttes i eksplosive omgivelser, skal det

sikres, at instrumenterne i sløjfen er installeret i overensstemmelse med
egensikker eller ikke-antændende praksis for feltledningsføring.

• Transmitterens dæksler må ikke fjernes fra en eksplosionssikker/

flammesikker installation, når der er sat strøm til enheden.

Proceslækager kan forårsage personskade eller dødsulykker.

• Installer og efterspænd procestilslutningerne, inden der påføres tryk.

• Forsøg ikke at løsne eller fjerne flangebolte, når transmitteren er i brug.

Elektrisk stød kan medføre død eller alvorlige kvæstelser.

• Undgå kontakt med ledninger og klemmer. Højspænding, som kan være

i ledningerne, kan forårsage elektrisk stød.

• Inden en håndholdt kommunikator tilsluttes i eksplosive omgivelser, skal

det sikres, at instrumenterne i sløjfen er installeret i overensstemmelse
med egensikker eller ikke-antændende praksis for feltledningsføring.

• Transmitterens dæksler må ikke fjernes fra en eksplosionssikker/

flammesikker installation, når der er sat strøm til enheden.

Proceslækager kan forårsage personskade eller dødsulykker.

• Installer og efterspænd procestilslutningerne, inden der påføres tryk.

Fysisk adgang

• Ikke-autoriseret personale kan forårsage betydelig skade på og/eller

forkert konfiguration af slutbrugerens udstyr. Det kan være tilsigtet eller
utilsigtet, men dette skal der beskyttes imod.

• Fysisk sikkerhed er en vigtig del af ethvert sikkerhedsprogram og er

afgørende for beskyttelse af systemet. Begræns den fysiske adgang for
uvedkommende personale for at beskytte slutbrugernes udstyr. Dette
gælder for alle systemer, der bruges på fabriksanlægget.

4 Installationsvejledning

Oktober 2019 Installationsvejledning

ADVARSEL

Udskiftning af udstyr eller reservedele, der ikke er godkendt af Emerson,
til brug som reservedele, kan reducere transmitterens trykbærende evne
og gøre instrumentet farligt.

• Brug kun bolte, der leveres eller sælges af Emerson, som reservedele.

Forkert samling af manifolds på en traditionel flange kan beskadige
følermodulet.

For at opnå en sikker samling af manifolden på en traditionel flange skal
bolte bryde bagplanet på flangenettet (dvs. bolthullet), men må ikke
komme i kontakt med huset til følermodulet.

Installationsvejledning 5

Installationsvejledning Oktober 2019

2 Kontrol af, om systemet er klart

2.1 Bekræftelse af kompatibilitet med HART-versionen

• Hvis der anvendes HART-baserede kontrol- eller Asset Management-

systemer, skal det sikres, at disse systemer er kompatible med HART,
inden transmitteren installeres. Ikke alle systemer kan kommunikere
med HART-protokol revision 7. Denne transmitter kan konfigureres til
HART-revision 5 eller 7.

• Se Skift af HART-revisionstilstand for vejledning i ændring af

transmitterens HART-revision.

2.2 Bekræftelse af korrekt Device Driver

• For at sikre korrekt kommunikation skal det bekræftes, at den seneste

version af Device Driver (DD/DTM™) er installeret på systemerne.

• Hent den sidste nye Device Driver på Emerson.com eller

FieldCommGroup.org.

2.2.1 Enhedsversioner og drivere

Tabel 2-1 indeholder de informationer, der skal bruges for at sikre, at man

har den rette Device Driver og dokumentation til enheden.

Tabel 2-1: Enhedsversioner og filer

Identificer enheden Find Device Driver

Softwa-

rens udgi-

velsesda-

to

Dec. 11 1.0.0 01

NAMUR-softwareversionen står på enhedens typeskilt. I overensstemmelse med NE53

(1)

ændres hverken funktionaliteten eller enhedens brug ved versioner af det mindst vigtige
niveau X (af 1.0.X), og det vil således ikke ses af versionshistorikken for denne enhed.

(2) HART-softwareversionen kan læses ved hjælp af et HART-kompatibelt

konfigurationsredskab.

6 Installationsvejledning

NAMUR-

software-

(1)

version

HART-

software-

(2)

version

Overord-

net HART-

version

7 10 Reference-

5 9

Enheds-

version

Gennemgå

anvisnin-

gerne

Reference-

manual

manualen til

Rosemount

2051-tryk-

transmitter

Gennemgå

funktionerne

Ændringer til

software

-

Start

Mount the

transmitter

Commissioning

tag

Done

Zero trim the

transmitter

Configuration

Grounding, wiring,

and power up

Set switches and

software write lock

Locate device

Oktober 2019 Installationsvejledning

3 Transmitterinstallation

Figur 3-1: Systemdiagram for Installation

3.1 Montering af transmitteren

Vend transmitteren i den ønskede retning før montering. Transmitteren må
ikke være fastmonteret eller sidde fast, når dens retning skal ændres.

3.1.1 Installationsgennemføringens retning

Ved montering af en Rosemount 2051HT anbefales det at montere, så
installationsrørindgangen vender nedad for at maksimere afløb ved
rengøring.

3.1.2 Tætning af huset i forhold til omgivelserne

Sæt tætningstape (PTFE) omkring hangevindet på
installationsgennemføringen for at sikre, at installationsgennemføringen
bliver vand/støvtæt, og at det lever op til kravene i henhold til NEMA® type
4X, IP66, IP68 og IP69K. Forhør nærmere hos fabrikken, hvis der er brug for
andre indkapslingsklasser.

For M20-gevind skal installationsgennemføringens propper skrues helt ind
på gevindet, eller til der mødes mekanisk modstand.

Bemærk

IP69K-klassificering fås kun på enheder med et SST-hus og udstyrskode V9 i
modelstrengen.

Bemærk

Til aluminiumshuse, der bestilles med M20-rørledningsindgange, har de
forsendte transmittere NPT-gevind bearbejdet i huset, og der leveres en NPT

Installationsvejledning 7

til M20-gevindadapter. Der skal tages højde for ovennævnte overvejelser
vedrørende miljøforsegling ved installation af gevindadapteren.

A

Installationsvejledning Oktober 2019

3.1.3 Placering af in-line tryktransmitter

Atmosfærisk reference på en in-line måletransmitter er placeret hele vejen
rundt i kanten under transmitteren med en beskyttet åbning (se Figur 3-2).

Hold åbningens kant fri for urenheder, herunder bl.a. maling, støv og
smøremidler, ved at montere transmitteren, så procesmaterialet kan løbe
af. Det anbefales, at der anvendes udstyr med rørindgangen nedad, så
målerens udluftningshul er parallelt med jorden.

Figur 3-2: Atmosfærisk reference på en in-line måletransmitter med
beskyttet åbning

Aluminium Poleret 316 SST

A. Side af trykport med lavt tryk (atmosfærisk reference)

3.1.4 Fastspænding

Ved installation af klemmen anvendes de momentværdier, der er anbefalet
af producenten af pakningen.

Bemærk

Spænd med 1,5 for at opretholde funktionen. Tri-Clamp® ud over 50 in-lb
anbefales ikke til trykintervaller under 20 psi.

3.2

8 Installationsvejledning

Idriftsættelsesmærkat (papir)

For at identificere hvilken enhed der er på et bestemt sted, anvendes den
aftagelige mærkat, som følger med transmitteren. Sørg for, at den fysiske
enhedsmærkat (feltet PD Tag) er registreret rigtigt i begge felter på den
aftagelige idriftsættelsesmærkat, og riv den nederste del af for hver
transmitter.

Oktober 2019 Installationsvejledning

Bemærk

Den enhedsbeskrivelse, som er blevet læst ind i hostsystemet, skal være
samme version som denne enhed.

Figur 3-3: Idriftsættelsesmærkat

A. Enhedsversion

Bemærk

Den enhedsbeskrivelse, som er blevet læst ind i hostsystemet, skal være
samme version som denne enhed. Enhedsbeskrivelsen kan hentes på
hostsystemets webside eller Emerson.com/Rosemount ved at vælge
Download Device Drivers under Product Quick Links. Du kan også gå ind på

Fieldbus.org og vælge End User Resources.

3.3

Installationsvejledning 9

Indstilling af sikkerhedskontakten

Forudsætninger

Konfigurer simulerings- og sikkerhedskontakterne inden installation som
vist i Figur 3-4.

• Med simuleringskontakten kan simulerede alarmer og simulerede AI-

blokstatus og -værdier slås til og fra. Simuleringskontakten er slået til
som standard.

• Sikkerhedskontakten tillader (ulåst symbol) eller forhindrer (låst symbol)

konfiguration af transmitteren.

• Som standard er sikkerheden slået fra (ulåst symbol).

• Sikkerhedskontakten kan slås til og fra i softwaren.

Kontakternes konfiguration ændres som følger:

A

B

Installationsvejledning Oktober 2019

Fremgangsmåde

1. Hvis transmitteren er installeret, skal loopet sikres, og strømmen
afbrydes.

2. Afmonter husdækslet over for siden med klemmerne. Instrumentets
dæksel må ikke fjernes i eksplosive omgivelser, når kredsløbet er
strømførende.

3. Skub sikkerheds- og simuleringskontakterne i den foretrukne
position.

4. Sæt transmitterens husdæksel på igen. For at overholde kravene til
eksplosionssikkert udstyr anbefales det at spænde dækslet, til der
ikke længere er noget mellemrum mellem dækslet og huset.

3.4 Indstilling af simuleringskontakten

Simuleringskontakten sidder på elektronikken. Den bruges sammen med
transmitterens simuleringssoftware til at simulere procesvariabler og/eller
advarsler og alarmer. Simuleringskontakten skal stå til at være aktiveret, og
softwaren skal være aktiveret via hosten, hvis der skal simuleres variabler og/
eller advarsler og alarmer. Kontakten skal stå til at være deaktiveret, eller
softwarens simuleringsparameter skal være deaktiveret via hosten, hvis
simuleringen skal slås fra.

Figur 3-4: Transmitterens elektronikkort

Aluminium Poleret 316 SST

A. Simuleringskontakt
B. Sikkerhedskontakt

10 Installationsvejledning

Oktober 2019 Installationsvejledning

3.5 Tilslutning af ledninger og strømforsyning

Brug en tilstrækkeligt tyk kobberledning for at sikre, at spændingen hen over
transmitterens strømklemmer ikke falder til under 9 VDC.
Strømforsyningens spænding kan variere, især under unormale forhold, som
når der f.eks. køres på batteri. Det anbefales, at spændingen som minimum
ligger på 12 VDC under normale driftsforhold. Det anbefales at anvende et
parsnoet type A-kabel.

Transmitteren tilkobles på følgende måde:

Fremgangsmåde

1. Sæt strøm til transmitteren ved at forbinde ledningerne til de
klemmer, der er angivet på klemmerækkens mærkat.

Bemærk

Strømklemmerne på Rosemount 2051 er ikke polaritetsfølsomme.
Strømforbindelsernes elektriske polaritet har derfor ingen betydning,
når de forbindes til strømklemmerne. Hvis der tilsluttes
polaritetsfølsomme anordninger til segmentet, skal klemmernes
polaritet følges. Ved ledningsforbindelse til skrueklemmerne
anbefales det at bruge krympede kabelsko.

2. Sørg for, at der er fuld kontakt mellem klemmerækkens skrue og
spændeskiven. Ved direkte ledningsføring vikles ledningen rundt
med uret for at sikre, at den sidder på plads, når klemmerækkens
skrue spændes. Der behøves ingen yderligere strøm.

Bemærk

Det anbefales ikke at bruge en tap eller ledningsklemme i form af en
rørring, da der i så fald er større risiko for, at forbindelsen løsnes med
tiden eller i forbindelse med vibrationer.

3. Sørg for korrekt jordforbindelse. Det er vigtigt, at
instrumentkabelafskærmningen er:

4. Trimmet tæt og isoleret, så den ikke rører ved transmitterens hus.

5. Forbundet med den næste afskærmning, hvis kablet trækkes
gennem en forgreningsdåse.

6. Forbundet til en god jordforbindelse ved strømforsyningsenden.

7. Hvis der er behov for transientbeskyttelse, henvises til afsnit “Jording

af signalledninger” for anvisninger om jordforbindelse.

8. Tildæk og forsegl kabelgennemføringer, der ikke anvendes.

9. Sæt transmitterens dæksler på igen. Det anbefales, at dækslet
strammes til, så der ikke er mellemrum mellem dækslet og huset.

10. For at overholde gældende almindelige krav til placeringer må
dækslerne kun kunne åbnes eller aftages ved hjælp af et værktøj.

Installationsvejledning 11

DP

A

B

D

E

C

DP

A

B

D

E

C

Installationsvejledning Oktober 2019

Eksempel

Figur 3-5: Ledningsføring

Aluminium Poleret 316 SST

A. Minimer afstanden
B. Trim afskærmningen og isoler
C. Beskyttende jordklemme (kabelafskærmningen må ikke jordes ved

transmitteren)

D. Isoler afskærmningen

E. Kobl afskærmningen til jordforbindelsen igen

3.5.1 Jording af transient klemmerække

Der er jordforbindelse udvendigt på elektronikhuset og indvendigt i
klemmerummet. Disse jordforbindelser bruges, når der er monteret
klemmerækker med transient beskyttelse. Det anbefales at benytte en
ledning på 18 AWG eller større til at forbinde husets stelforbindelse til jord
(intern eller ekstern).

Hvis transmitteren ikke p.t. er udstyret med ledninger til start og
kommunikation, følges proceduren Tilslutning af ledninger og

strømforsyning, trin 1-8. Når transmitteren er ledningsført, som den skal,

henvises til Figur 3-5 for interne og eksterne placeringer af
transientbeskyttende jordforbindelser.

3.5.2 Jording af signalledninger

Før ikke signalledninger igennem installationsrør eller åbne bakker med
forsyningsledninger eller i nærheden af stærkstrømsudstyr. Der er
jordforbindelse udvendigt på elektronikhuset og indvendigt i
klemmerummet. Disse jordforbindelser bruges, når der er installeret
klemmerækker med transientbeskyttelse eller for at overholde lokale regler.

12 Installationsvejledning

Oktober 2019 Installationsvejledning

Fremgangsmåde

1. Afmonter feltklemmernes husdæksel.

2. Forbind ledningsparret, og forbind til jord som angivet på Figur 3-5.
a) Skær kabelafskærmningen af, så den er så kort som praktisk

muligt, og sørg for, at den ikke kan komme i berøring med
transmitterhuset.

Bemærk

Kabelafskærmningen må IKKE jordes ved transmitteren. Hvis
kabelafskærmningen kommer i berøring med transmitterhuset, kan
den danne jordloops, hvilket vil skabe kommunikationsforstyrrelser.

3. Lav en konstant forbindelse fra kabelafskærmningerne til

strømforsyningens jord.

a) Forbind alle kabelafskærmninger i segmentet til en enkelt,

god jordforbindelse ved strømforsyningen.

Bemærk

Forkert jording er den hyppigste årsag til dårlig
segmentkommunikation.

4. Sæt husdækslet på igen. Det anbefales, at dækslet strammes til, så

der ikke er mellemrum mellem dækslet og huset.

a) For at overholde gældende almindelige krav til placeringer

må dækslerne kun kunne åbnes eller aftages ved hjælp af et
værktøj.

5. Tildæk og forsegl kabelgennemføringer, der ikke anvendes.

Bemærk

Huset til Rosemount 2051HT i poleret 316 SST har kun
jordterminering indvendigt i klemmeboksen.

Installationsvejledning 13

Installationsvejledning Oktober 2019

3.6 Bekræftelse af konfigurationen

Bekræft konfigurationen med et HART-kompatibelt konfigurationsværktøj
eller lokal brugergrænseflade – udstyrskode M4. Dette trin inkluderer også
konfigurationsvejledning for en Field Communicator og lokal
brugergrænseflade.

3.6.1 Bekræftelse af konfiguration med en Field Communicator

Der skal være installeret en Rosemount 2051 DD på Field Communicator for
at bekræfte konfigurationen. Genvejstastesekvenser for den nyeste DD er
vist i Tabel 3-1. Kontakt den lokale repræsentant for Emerson for at rekvirere
genvejstastesekvenserne for ældre DD’er.

Bemærk

Emerson anbefaler, at man installerer den seneste DD for at få adgang til alle
funktioner. Gå ind på Emerson.com/Field-Communicator for at få flere
oplysninger om opdatering af DD- biblioteket.

Fremgangsmåde

1. Bekræft enhedskonfiguration ved hjælp af genvejstastesekvensen

Tabel 3-1.

2. Et flueben (✓) angiver de grundlæggende konfigurationsparametre.
Disse parametre skal som minimum bekræftes som en del af
konfigurationen og opstarten.

Tabel 3-1: Enhedsrevision 9 og 10 (HART 7), DD Revision 1
Genvejstastesekvens

Funktion HART 7 HART 5

✓ Alarm and Saturation Levels

(Alarm- og mætningsniveauer)

✓ Damping (Dæmpning) 2, 2, 1, 1, 5 2, 2, 1, 1, 5

✓ Range Values (Områdeværdier) 2, 2, 2 2, 2, 2

✓ Mærkat 2, 2, 7, 1, 1 2, 2, 7, 1, 1

✓ Transfer Function (Overførsels-

funktion)

✓ Units (Enheder) 2, 2, 1, 1, 4 2, 2, 1, 1, 4

Burst Mode (Burst-tilstand) 2, 2, 5, 3 2, 2, 5, 3

Custom Display Configuration

(Brugertilpasset displaykonfigu­ration)

Dato 2, 2, 7, 1, 4 2, 2, 7, 1, 3

Descriptor (Deskriptor) 2, 2, 7, 1, 5 2, 2, 7, 1, 4

14 Installationsvejledning

2, 2, 2, 5, 7 2, 2, 2, 5, 7

2, 2, 1, 1, 6 2, 2, 1, 1, 6

2, 2, 4 2, 2, 4

Oktober 2019 Installationsvejledning

Tabel 3-1: Enhedsrevision 9 og 10 (HART 7), DD Revision 1 Gen­vejstastesekvens (fortsat)

Funktion HART 7 HART 5

Digital til analog trim (4–20 mA

output)

Disable Configuration Buttons

(Deaktiver konfigurationsknap­per)

Rerange with Keypad (Skift måle-

område med tastatur)

Looptest (Sløjfetest) 3, 5, 1 3, 5, 1

Lower Sensor Trim (Nedre føler-

trim)

Message (Meddelelse) 2, 2, 7, 1, 6 2, 2, 7, 1, 5

Skaleret digital-analog trim

(4-20 mA output)

Følertemperatur/-retning 3, 3, 2 3, 3, 2

Upper Sensor Trim (Øvre føler-

trim)

Digital Zero Trim (Digital nul-

punktsindstilling)

Password (Adgangskode) 2, 2, 6, 5 2, 2, 6, 4

Scaled Variable (Skaleret varia-

bel)

Skift fra HART-revision 5 til HART-

revision 7

Long Tag (Langt mærke)

Find Device (Find enhed)

Simulate Digital Signal (Simuler

digitalt signal)

(1)

(1)

(1)

3, 4, 2 3, 4, 2

2, 2, 6, 3 2, 2, 6, 3

2, 2, 2, 1 2, 2, 2, 1

3, 4, 1, 2 3, 4, 1, 2

3, 4, 2 3, 4, 2

3, 4, 1, 1 3, 4, 1, 1

3, 4, 1, 3 3, 4, 1, 3

3, 2, 2 3, 2, 2

2, 2, 5, 2, 3 2, 2, 5, 2, 3

2, 2, 7, 1, 2 -

3, 4, 5 -

3, 4, 5 -

(1) Fås kun i HART-revision 7-tilstand.

3.6.2 Bekræftelse af konfiguration med lokal brugergrænseflade

Brugergrænsefladen (ekstraudstyr) kan anvendes til ibrugtagning af
enheden. Brugergrænsefladen har to knapper og har hhv. ind- og udvendige
knapper. På et hus i poleret, rustfrit stål sidder knapperne indvendigt både
på displayet og transmitterens klemmeside. På et hus af aluminium sidder
knapperne på displayet og udvendigt under den øverste metalmærkat. Tryk

Installationsvejledning 15

Installationsvejledning Oktober 2019

på en vilkårlig knap for at tænde for brugergrænsefladen. Funktionaliteten af
knappen til den lokale brugergrænseflade vises i de nederste hjørner på
displayet. Se Tabel 3-2 og Figur 3-7 vedr. betjening af knapperne og
menuindhold.

Figur 3-6: Interne og eksterne brugergrænsefladeknapper

A. Interne knapper
B. Eksterne knapper

Tabel 3-2: Betjening af knapperne på den lokale brugergrænseflade

Knap

Venstre Nej SCROLL

Højre Ja ENTER

16 Installationsvejledning

Assign PV

HART Revision

Oktober 2019 Installationsvejledning

Figur 3-7: Menu for den lokale brugergrænseflade

3.6.3 Skift af HART-revisionstilstand

Hvis HART-konfigurationsværktøjet ikke kan kommunikere med HART­revision 7, indlæser Rosemount 2051 en generisk menu med begrænsede
funktioner. Der kan skiftes HART-revisionstilstand som følger i den generiske
menu:

Fremgangsmåde

Gå til Manual Setup (Manuel opsætning) → Device Information
(Informationer om enheden) → Identification (Identifikation) → Message
(Meddelelse)

a) For at skifte til HART-revision 5 indtastes: HART5 i feltet Message

(Meddelelse).

b) For at skifte til HART-revision 7 indtastes: HART7 i feltet Message

(Meddelelse).

Bemærk

Se Tabel 3-1 angående ændring af HART-revisionen, når den rigtige Device
Driver er installeret.

3.7

Trimning af transmitteren

Enhederne kalibreres af fabrikken. Efter installation anbefales det at køre en
nulpunktsindstilling på følere for at fjerne eventuelle fejl pga.
monteringsposition eller statiske trykpåvirkninger. En nulpunktsindstilling

Installationsvejledning 17

Installationsvejledning Oktober 2019

kan enten udføres ved hjælp af en Field Communicator eller
konfigurationsknapperne.

Bemærk

Når der udføres en nulpunktsindstilling, skal det sikres, at udligningsventilen
er åben, og at alle våde ben er fyldt op til det rette niveau.

Pas på

Det anbefales ikke at nulstille en absolut tryktransmitter (Rosemount-model
2051HTA).

Fremgangsmåde

Vælg indstillingsprocedure.

a) Analog nulpunktsindstilling – indstiller det analoge output til 4 mA.

b) Denne metode omtales også som “ændring af måleområde” og

indstiller den nedre områdeværdi (LRV), så den er lig det målte tryk.

c) Displayet og den digitale HART-udgang ændres ikke.

d) Digital nulpunktsindstilling – genkalibrerer følerens nulpunkt.

e) LRV påvirkes ikke. Trykværdien vil være nul (på displayet og HART-

outputtet). 4 mA-punktet er muligvis ikke på nul.

f) Det kræver, at det fabrikskalibrerede nultryk ligger inden for 3 % af

URV (øvre områdeværdi) [0 ±3 % x øvre områdeværdi].

Eksempel

Øvre områdeværdi = 250 inH2O Påført nultryk = ± 0,03 x 250 inH2O = ± 7,5
inH2O (sammenlignet med fabriksindstillingerne). Værdier uden for dette
område vil blive afvist af transmitteren

3.7.1 Indstilling med en Field Communicator

Fremgangsmåde

1. Vedr. tilslutning af Field Communicator henvises til Tilslutning af

ledninger og strømforsyning for vejledning.

2. Følg HART-menuen for at udføre den ønskede nulpunktsindstilling.

Genvejstastesekvens 3, 4, 2 3, 4, 1, 3

18 Installationsvejledning

Analog nulpunkt­sindstilling (indstil
4 mA)

Digital nulpunktsinds­tilling

Oktober 2019 Installationsvejledning

3.7.2 Indstilling med konfigurationsknapper

Der kan udføres en nulpunktsindstilling med et af de tre mulige udvendige
sæt konfigurationsknapper, som er placeret over klemmeblokken eller
under det øverste mærkat.

For at få adgang til konfigurationsknapperne på et hus i poleret, rustfrit stål
fjernes husets dæksel på klemmesiden.

For at få adgang til konfigurationsknapperne på et hus af aluminium løsnes
skruen på det øverste skilt, og mærkaten oven på transmitteren skubbes til
side.

Figur 3-8: Udvendige konfigurationsknapper eller
konfigurationsknapper bagpå/på klemmesiden

Knapper til
brugerfladen

Poleret 316 SST

Analog nulpunkt-

(1)

sindstilling og
måling

Digital nul­punktsindstil­ling

Aluminium

Installationsvejledning 19

Installationsvejledning Oktober 2019

A. Konfigurationsknapper

(1) (udstyrskode M4) sidder kun foran på SST-huse (udstyrskode 1). Udstyrskode D4

og DZ kan stadig købes med knapper bagpå/på siden af klemmen.

Brug en af de følgende procedurer til at udføre en nulpunktsindstilling:

20 Installationsvejledning

Oktober 2019 Installationsvejledning

Udfør indstillingen med den lokale brugergrænseflade (udstyrskode M4)

Fremgangsmåde

1. Indstil transmitterens tryk.

2. Se betjeningsmenuen i Figur 3-7.
a) Udfør en analog nulpunktsindstilling ved at vælge Rerange

(Ændring af måleområde).

b) Udfør en digital nulpunktsindstilling ved at vælge Zero Trim

(nulpunktsindstilling).

Udfør en nulpunktsindstilling med analogt nulpunkt og måling (udstyrskode D4).

Fremgangsmåde

1. Indstil transmitterens tryk.

2. Hold knappen Zero (Nulpunktsindstilling) nede i to sekunder for at

udføre en analog nulpunktsindstilling.

Udfør en indstilling med digitalt nulpunkt (udstyrskode DZ)

Fremgangsmåde

1. Indstil transmitterens tryk.

2. Hold nulpunktsindstillingsknappen nede i to sekunder for at udføre

en digital nulpunktsindstilling.

Installationsvejledning 21

Installationsvejledning Oktober 2019

4 Produktcertificeringer

Rev. 1.2

4.1 Oplysninger om EU-direktiver

Et eksemplar af EU-overensstemmelseserklæringen kan findes bagest i
installationsvejledningen. Den seneste udgave af EU­overensstemmelseserklæringen kan findes på Emerson.com/Rosemount.

4.2 Certificeringer vedrørende placering under almindelige forhold

Transmitteren er som standard blevet undersøgt og afprøvet for at afgøre,
om konstruktionen overholder grundlæggende krav til el-, mekanik- og
brandbeskyttelse af et landsdækkende anerkendt testlaboratorium
akkrediteret af Federal Occupational Safety and Health Administration
(OSHA) i USA.

4.3 Installation af udstyr i Nordamerika

Ifølge stærkstrømsreglementet i USA National Electrical Code® (NEC) og
Canada (Canadian Electrical Code (CEC)) kan divisionsmærket udstyr
anvendes i områder og områdeafmærket udstyr i divisioner. Mærkningerne
skal være egnet til områdets klassificering, gas samt temperaturklasse. Disse
oplysninger skal tydeligt fremgå af de respektive koder.

4.4

4.5

Certifikater vedr. farlig placering

Bemærk

Enhedens tilladte omgivelsestemperatur og elektriske parametre kan være
begrænset til de niveauer, der bestemmes af parametrene i certifikatet for
placering i eksplosionsfarligt miljø.

Nordamerika

Ifølge stærkstrømsreglementet i USA National Electrical Code® (NEC) og
Canada (Canadian Electrical Code (CEC)) kan divisionsmærket udstyr
anvendes i områder og områdeafmærket udstyr i divisioner. Mærkningerne
skal være egnet til områdets klassificering, gas samt temperaturklasse. Disse
oplysninger skal tydeligt fremgå af de respektive koder.

4.5.1 I5 USA egensikker (IS) og ikke antændingsfarlig (NI)

Certifikat:

22 Installationsvejledning

FM16US0231X (HART)

Oktober 2019 Installationsvejledning

Standar­der:

Mærknin­ger:

Specifik betingelse for brug:

1. 1. Huset til transmittermodel 2051 indeholder aluminium og anses

Certifikat:

Standarder:

Mærknin­ger:

FM-klasse 3600 – 2011, FM-klasse 3610 – 2010, FM-klasse
3611 – 2004, FM-klasse 3810 – 2005, ANSI/NEMA 250 –
2008

IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; klasse III;
DIV 1 ved tilslutning ifølge Rosemounts tegning
02051-1009; klasse I, zone 0; AEx ia IIC T4; NI CL 1, DIV 2, GP
A, B, C, D; T4(-50 °C ≤ To ≤ +70 °C); type 4x

for at udgøre en potentiel antændingsrisiko ved stød eller friktion.
Installation og brug kræver derfor stor forsigtighed for at undgå stød
og friktion.

2041384 (HART/Fieldbus/PROFIBUS®)

ANSI/ISA 12.27.01-2003, CSA std. C22.2 nr. 142-M1987,
CSA std. C22.2. Nr.157-92

IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; klasse III;
DIV 1 ved tilslutning ifølge Rosemounts tegning
02051-1009; klasse I, zone 0; AEx ia IIC T4; NI CL 1, DIV 2, GP
A, B, C, D; T4(-50 °C ≤ To ≤ +70 °C); type 4x

4.5.2 I6 Canada egensikkerhed

Certifikat:

Standarder:

Mærknin­ger:

2041384

CSA std. C22.2 nr. 142 – M1987, CSA std. C22.2 nr. 213 –
M1987, CSA std. C22.2 nr. 157 – 92, CSA std. C22.2 nr. 213
– M1987, ANSI/ISA 12.27.01 – 2003, CAN/CSA­E60079-0:07, CAN/CSA-E60079-11:02

Egensikker for klasse I, division 1, gruppe A, B, C og D ved
tilslutning iht. Rosemounts tegning 02051-1008. Ex ia IIC
T3C. Enkelt forsegling. Indkapslingstype 4X

4.6 Europa

4.6.1 I1 ATEX egensikkerhed

Certifikat:

Standarder:

Mærkninger:

Installationsvejledning 23

Baseefa08ATEX0129X

EN 60079-0:2012+A11:2013, EN 60079-11:2012

Ex II 1 G Ex ia IIC T4 Ga (–60 °C ≤ To ≤ +70 °C)

Installationsvejledning Oktober 2019

Tabel 4-1: Indgangsparametre

Parameter HART Fieldbus/PROFIBUS

Spænding Ui30 V 30 V

Strøm I

i

Effekt P

i

Kapacitans Ci0,012 μF 0 μF

Induktans L

200 mA 300 mA

1 W 1,3 W

0 mH 0 mH

i

Specifikke betingelser for sikker brug (X):

1. Hvis der er monteret en 90 V transientdæmpning (ekstraudstyr) på
udstyret, kan det ikke modstå 500 V isoleringen i forbindelse med
jordtesten, hvilket der skal tages højde for under installationen.

2. Indkapslingen kan være fremstillet af en aluminiumslegering og
afslutningsvist være behandlet med en beskyttende
polyurethanmaling. Udstyret skal dog stadig beskyttes, således at
det ikke udsættes for stød eller afskrabninger, hvis det befinder sig i
en 0-zone, i forbindelse med jordtesten, hvilket der skal tages højde
for under installationen.

4.7 Internationalt

4.7.1 I7 IECEx egensikkerhed

Certifikat:

Standarder:

Mærkninger:

IECEx BAS 08.0045X

IEC 60079-0:2011, IEC 60079-11:2011

Ex ia IIC T4 Ga (–60 °C ≤ To ≤ +70 °C)

Tabel 4-2: Indgangsparametre

Parameter HART Fieldbus/PROFIBUS

Spænding Ui30 V 30 V

Strøm I

i

Effekt P

i

Kapacitans Ci0,012 μF 0 μF

Induktans L

24 Installationsvejledning

200 mA 300 mA

1 W 1,3 W

0 mH 0 mH

i

Oktober 2019 Installationsvejledning

Specifikke betingelser for sikker brug (X):

1. Hvis der er monteret en 90 V transientdæmpning (ekstraudstyr) på
udstyret, kan det ikke modstå 500 V isoleringen i forbindelse med
jordtesten, hvilket der skal tages højde for under installationen.

2. Indkapslingen kan være fremstillet af en aluminiumslegering og
afslutningsvist være behandlet med en beskyttende
polyurethanmaling. Udstyret skal dog stadig beskyttes, således at
det ikke udsættes for stød eller afskrabninger, hvis det befinder sig i
en 0-zone.

3. Udstyret indeholder membraner med tynde vægge. I forbindelse
med installation, vedligeholdelse og brug skal der tages højde for de
omgivende forhold, som membranerne bliver udsat for.
Producentens instruktioner om installation og vedligeholdelse skal
overholdes i alle enkeltheder for at sikre sikkerheden igennem hele
enhedens forventede levetid.

4.8 Yderligere certificeringer

®

3-A

Alle Rosemount 2051HT-transmittere med følgende tilslutninger er 3-A­godkendte og -mærkede:

T32: 1½ in. Tri-Clamp

T42: 2 in. Tri-Clamp

Se produktdatabladene til membrantætning Rosemount 1199 ved valg af
procestilslutning B11 af hensyn til muligheden for en 3-A-certificering.

Der fås også et 3-A-certifikat vedr. overholdelse ved valg af udstyrskode QA.

EHEDG

Alle Rosemount 2051HT- transmittere med følgende tilslutninger er EHEDG­godkendte og -mærkede:

T32: 1½ in. Tri-Clamp

T42: 2 in. Tri-Clamp

Se produktdatabladet til Rosemount 1199-membrantætningen ved valg af
procestilslutning B11 af hensyn til muligheden for en EHEDG-certificering.

Der fås også et EHEDG-certifikat vedr. overholdelse ved valg af udstyrskode
QE.

Kontrollér, at den pakning, der vælges til installationen, er godkendt og
overholder certificeringskravene for både applikationen og EHEDG.

Installationsvejledning 25

Installationsvejledning Oktober 2019

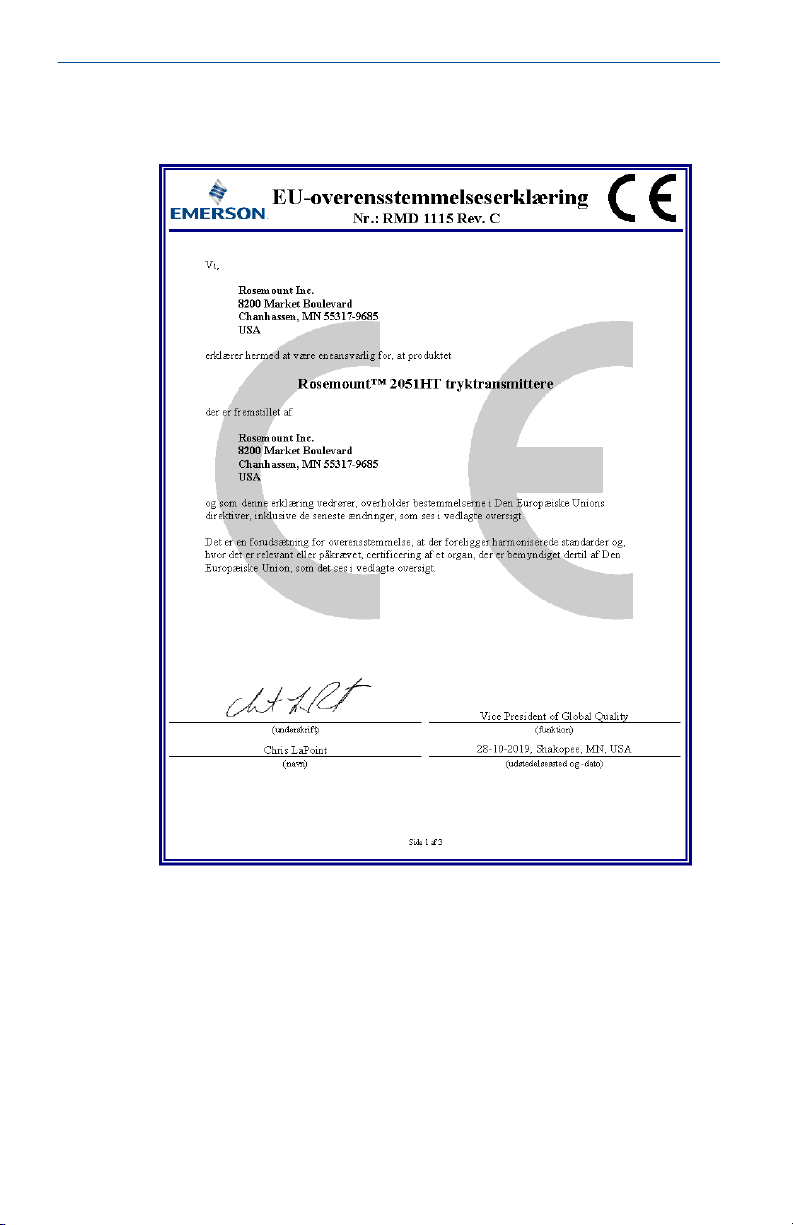

4.9 Overensstemmelseserklæring for Rosemount 2051HT

26 Installationsvejledning

Oktober 2019 Installationsvejledning

Installationsvejledning 27

Installationsvejledning Oktober 2019

28 Installationsvejledning

ᴹ

China RoHS

㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘

Rosemount 2051HT

List of Rosemount 2051HT Parts with China RoHS Concentration above MCVs

䜘Ԧ〠

Part Name



ᴹᇣ⢙䍘

/ Hazardous Substances



䫵

Lead

(Pb)

⊎

Mercury

(Hg)

䭹

Cadmium

(Cd)

ޝԧ䬜

Hexavalent

Chromium

(Cr +6)

ཊⓤ㚄㤟

Polybrominated

biphenyls

(PBB)

ཊⓤ㚄㤟䟊

Polybrominated
diphenyl ethers

(PBDE)

⭥ᆀ㓴Ԧ

Electronics

Assembly

X O O O O O

༣փ㓴Ԧ

Housing

Assembly

O O O O O O

Րᝏಘ㓴Ԧ

Sensor

Assembly

X O O O O O

ᵜ㺘Ṭ㌫׍ᦞ

SJ/T11364

Ⲵ㿴ᇊ㘼ࡦ֌

This table is proposed in accordance with the provision of SJ/T11364.

O:

᜿Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of
GB/T 26572.

X:

᜿Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above
the limit requirement of GB/T 26572.

Oktober 2019 Installationsvejledning

4.10 Kina RoHS

Installationsvejledning 29

Installationsvejledning Oktober 2019

30 Installationsvejledning

Oktober 2019 Installationsvejledning

Installationsvejledning 31

*00825-0108-4591*

Installationsvejledning

00825-0108-4591, Rev. CA

Oktober 2019

Globale hovedkontorer

Emerson Automation Solutions
6021 Innovation Blvd.
Shakopee, MN 55379, USA

[phone] eller
[phone]
[phone]
[e-mail]

Latin America Regional Office

Emerson Automation Solutions
1300 Concord Terrace, Suite 400
Sunrise, FL 33323, USA

[phone]
[phone]
[e-mail]

Emerson Process Management

Generatorvej 8A, 2.sal
2860 Søborg
Danmark

70 25 30 51
70 25 30 52

North America Regional Office

Emerson Automation Solutions
8200 Market Blvd.
Chanhassen, MN 55317, USA

[phone] eller
[phone]
[phone]
[e-mail]

Europe Regional Office

Emerson Automation Solutions Europe
GmbH
Neuhofstrasse 19a P.O. Box 1046
CH 6340 Baar
Schweiz

[phone]
[phone]
[e-mail]

Linkedin.com/company/Emerson-

Automation-Solutions

Twitter.com/Rosemount_News

Facebook.com/Rosemount

Youtube.com/user/

RosemountMeasurement

©

2020 Emerson. All rights reserved.

Emerson Terms and Conditions of Sale are
available upon request. The Emerson logo is a
trademark and service mark of Emerson Electric
Co. Rosemount is a mark of one of the Emerson
family of companies. All other marks are the
property of their respective owners.
