00825-0711-4101, Rev AC

Rosemount™ 2051G-druktransmitter

met 4–20 mA HART®-protocol (revisie 5 en 7)

Snelstartgids

maart 2019

Snelstartgids

WAARSCHUWING

maart 2019

KENNISGEVING

Deze gids bevat elementaire richtlijnen voor Rosemount 2051G-transmitters. Hij bevat geen instructies voor configuratie, diagnostiek, onderhoud, reparatie of probleemoplossing of voor explosieveilige, drukvaste of intrinsiek veilige (I.S.) installaties. Zie de naslaghandleiding

Explosies kunnen ernstig of dodelijk letsel veroorzaken.

Bij installatie van deze transmitters in een explosiegevaarlijke omgeving moeten de geldende plaatselijke, landeli jke en internatio nale normen, voorschrif ten en procedu res worden gevolgd. Raadpleeg het gedeelte over goedkeuringen in de naslaghandleiding van de Rosemount 2051 voor bepalingen in verband met veilige installatie.

 Voordat u een op HART gebaseerde communicator aansluit in een explosiegevaarlijke atmosfeer, dient u zich

ervan te verzekeren dat alle instrumenten in de kring zijn geïnstalleerd volgens intrinsiek veilige of niet-vonkende veldbedradingsmethoden.

 Verwijder bij een explosieveilige/drukvaste installatie de transmitterdeksels niet terwijl er stroom staat op

het instrument.

Lekkage van het procesmedium kan leiden tot lichamelijk en zelfs dodelijk letsel.

Om proceslekken te voorkomen, mag u alleen de O-ring gebruiken die speciaal is ontworpen om af te dichten in combinatie met de bijbehorende flensadapter.

Elektrische schokken kunnen ernstig of dodelijk letsel veroorzaken.

Voorkom aanraking van de draden en aansluitklemmen. De draden kunnen onder hoge spanning staan, die elektrische schokken kan veroor zaken.

Kabelbuis-/kabelingangen

 Tenzij anders vermeld, zijn de kabelbuis-/kabelingangen in de transmitterbehuizing voorzien van

/2—14 NPT-draad. Ingangen met de aanduiding “M20” zijn voorzien van een M20 x 1,5 schroefdraad. Op instrumenten met meerdere kabelbuisopeningen hebben alle ingangen dezelfde schroefdraad. Gebruik alleen pluggen, verloopstukken, wartels en doorvoerbuizen met een geschikte schroefdraad om deze openingen af te sluiten.

van de Rosemount 2051G voor nadere informatie.

Inhoud

Gereedheid van het systeem . . . . . . . . . . . . 3

De transmitter monteren . . . . . . . . . . . . . . . 4

Stel de schakelaars in . . . . . . . . . . . . . . . . . . . 6

Sluit de bedrading aan en schakel het

instrument in . . . . . . . . . . . . . . . . . . . . . . . . . 7

Controleer de transmitterconfiguratie . . . . . . . . . 9

Trim de transmitter . . . . . . . . . . . . . . . . . . . . . . . . . 14

Met veiligheidsinstrumenten uitgeruste systemen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Productcertificeringen . . . . . . . . . . . . . . . . . . . . . . 16

maart 2019

Snelstartgids

1.0 Gereedheid van het systeem

1.1 Controleer of het systeem geschikt is voor de HART-revisie

 Controleer als u een op HART gebaseerd systeem voor besturing of

middelenbeheer gebruikt eerst of deze systemen met HART kunnen worden gebruikt voordat u de transmitter installeert. Niet alle systemen kunnen communiceren met HART Revisie 7. Deze transmitter kan worden geconfigureerd voor ofwel HART Revisie 5 of 7.

 Zie pagina 13 voor instructies over het wijzigen van de HART-revisie van de

transmitter.

1.2 Controleer of de device driver juist is

1. Controleer of de meest recente device driver (DD/DTM) is geïnstalleerd op uw systemen om een goede communicatie te verzekeren.

2. Zie Emerson.com van de DD.

3. Selecteer het gewenste product en download de DD. a. Zie Ta b e l 1 voor de juiste DD.

Tabel 1. Instrumentrevisies en bestanden

Identificeer instrument

Software

release-

datum

Juni 2016 1.1.xx 1.0.xx 03

NAMUR-

hardware-

revisie

NAMUR-

software-

revisie

of FieldCommGroup.org voor de meest recente versie

(1)

HART-

software-

(2)

revisie

Zoek device-driver-

bestanden

Univer-

sele HARTrevisie

Instru-

mentrevi-

sie

7 10

5 9

Lees instructies

Documentnum-

mer handleiding

(3)

00809-0400-410

Bekijk de

functionaliteit

Wijzigingen in

software

(4)

1. De NAMUR-revisie staat vermeld op het hardwarelabel van het i nstrument. De verschillen in verand eringen op niveau 3, aangeduid door xx, staan voor kleine productwijzig ingen conform de definitie van NE53. De compatibiliteit en functionaliteit blijven ongewijzigd en het product is uitw isselbaar met de andere producten.

2. De HART-softwarerevisie kan worden afgelezen met een voor HART geschikt configuratie-instrument. De weergegeven waarde is de minimale revisie die moet overeenstemmen met de NAMUR-revisies.

3. De bestandsnamen van de device drivers omvatten de instrument- en DD-revisie (bijv. 10_01). Het HART-protocol is zo o ntwor pen dat o ok oude re revis ies van de devi ce drive r kunnen commun iceren me t nieuw e HART-app aratuu r. Om gebruik te kunnen maken van nieuwe functies, moet u de nieuwe device driver downloaden. Voor complete functionaliteit wordt aangeraden om nieuwe device-driver-bestanden te downloaden.

4. HART-revisie 5 en 7 selecteerbaar, Local Operator Interface (LOI), geschaalde variabele, configureerbare alarmen, meer technische eenheden. Bijgewerkte elektronica-hardware. Wijziging temperatuurclassificatie intrinsieke veiligheid.

Snelstartgids

2.0 De transmitter monteren

Monteer de transmitter direct op de impulsleiding zonder een extra montagebeugel te gebruiken, of direct aan een wand, paneel of een buis van twee inch, met behulp van een optionele montagebeugel.

Afbeelding 1. Directe montage van de transmitter

A. Procesaansluiting

Opmerking

Zet het aanhaalgereedschap niet rechtstreeks op de elektronicabehuizing. Draai alleen de zeskantige procesaansluiting aan, om schade te voorkomen.

maart 2019

Afbeelding 2. Montage op paneel en buis

Paneelmontage Buismontage

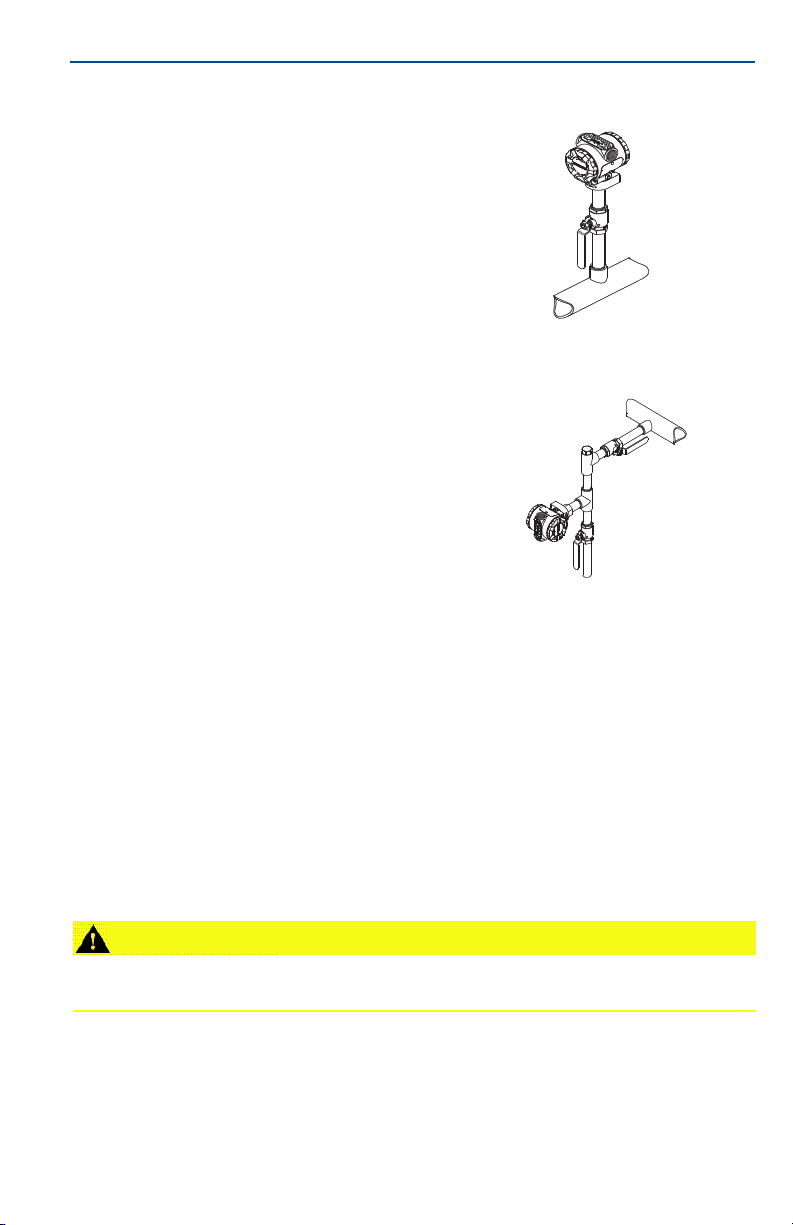

2.1 Toepassingen voor vloeistofmetingen

1. Breng tappunten aan in de zijkant van de leiding.

2. Monteer naast of onder de tappunten.

3. Monteer de transmitter zo, dat de aftap-/ontluchtingskranen naar boven gericht staan.

LET OP

maart 2019

2.2 Toepassingen voor gasmetingen

1. Breng tappunten aan in de boven- of zijkant van de leiding.

2. Monteer op dezelfde hoogte als de tappunten of hoger.

2.3 Toepassingen voor stoommetingen

1. Breng tappunten aan in de zijkant van

de leiding.

2. Monteer naast of onder de tappunten.

3. Vul de impulsleidingen met water.

2.4 Afdichting van de behuizing

Schroefdraadtape (PTFE) of -pasta op mannelijke schroefdraad van kabelbuizen is vereist om een water- en stofdichte kabelbuisafdichting tot stand te brengen en om te voldoen aan de vereisten van NEMA fabriek of andere beschermingsgraden vereist zijn.

Draai kabelbuispluggen met M20-schroefdraad over de volledige schroefdraad aan, of totdat mechanische weerstand is bereikt.

Snelstartgids

type 4X, IP66 en IP68. Vraag de

2.5 Montagerichting verschildruktransmitter

De drukpoort aan de lage kant (ref. atmosferische druk) op de inlineverschildruktransmitter bevindt zich in de hals van de transmitter, achter de behuizing. Het ontluchtingstraject ligt 360° rond de transmitter tussen de behuizing en de sensor. (Zie Afbeelding 3.)

Houd het ontluchtingstraject vrij van alle obstructies (inclusief maar niet beperkt tot verf, stof en smeermiddel) door de transmitter zo te monteren dat de verontreiniging kan ontsnappen.

Snelstartgids

Afbeelding 3. Drukpoort aan lage kant druktransmitter

A. Drukpoort aan lage kant (ref. atmosferische druk)

3.0 Stel de schakelaars in

Stel vóór installatie de configuratie van de alarm- en beveiligingsschakelaar in zoals afgebeeld in Afbeelding 4.

 Met de alarmschakelaar stelt u het analoge uitgangsalarm in op hoog of laag.

De standaard alarminstelling is hoog.

 Met de beveiligingsschakelaar staat u toe ( ) of voorkomt u ( ) dat

configuratie van de transmitter plaatsvindt. De standaardinstelling is uit ( ).

Volg de onderstaande procedure voor het wijzigen van de configuratie van de schakelaars:

1. Beveilig na installatie van de transmitter de kring en sluit de spanning af.

2. Verwijder het behuizingsdeksel dat zich tegenover de veldaansluitingen

bevindt. Verwijder het deksel van het instrument niet in een explosiegevaarlijke omgeving als er spanning op het circuit staat.

3. Schuif de beveiligings- en alarmschakelaars met een kleine schroevendraaier

in de gewenste stand.

4. Bevestig het transmitterdeksel weer. Het deksel moet volledig sluiten om aan

de vereisten voor explosieveiligheid te voldoen.

maart 2019

Afbeelding 4. Transmitterprintplaat

Zonder LCD-display Met LOI/LCD-display

A. Alarm B. Beveiliging

LET OP

FIELD TERMINALS

(veldaansluit-

klemmen)

maart 2019

Snelstartgids

4.0 Sluit de bedrading aan en schakel het instrument in

Gebruik voor een optimaal resultaat afgeschermde kabel met getwiste aders. Gebruik draadmaat 24 AWG of dikker met een lengte van maximaal 1500 meter (5000 feet). Leg, indien van toepassing, de bedrading aan met een druppellus. Leg de druppellus zo dat de onderkant lager dan de kabelbuisaansluitingen en de behuizing van de transmitter komt te liggen.

Afbeelding 5. Bedrading van de transmitter (4–20 mA HART)

A. Gelijkspanningsvoeding B. R

≥ 250 (alleen voor HART-communicatie vereist)

 Installatie van de aanslu itklemmen met overspanningsbeveiliging biedt uitsl uitend overspanningsbeveiliging

als de behuizing van de transmitter goed is geaard.

 Laat de signaalbedrading niet samen met de voedingsbedrading door een kabelbuis of open kabelgoot of in

de buurt van zware elektrische apparatuur lopen.

 Sluit de onder spanning staande signaalbedrading niet aan op de testaansluitklemmen. De stroom kan de

testdiode in het aansluitklemmenblok beschadigen.

Volg de onderstaande stappen voor bedrading van de transmitter:

1. Verwijder het behuizingsdeksel aan de kant met FIELD TERMINALS

(veldaansluitingen).

2. Sluit de draden aan zoals afgebeeld in Afbeelding 5.

3. Draai de aansluitklemschroeven aan om te zorgen dat er goed contact is

tussen de schroef van het aansluitklemmenblok en de sluitring. Bij een directe bedradingsmethode wikkelt u de draad rechtsom om ervoor te zorgen dat deze op zijn plaats zit wanneer u de aansluitklemmenblokschroef aandraait.

Opmerking

Het gebruik van een pen of adereindhuls wordt afgeraden, omdat de aansluiting na verloop van tijd of door trillingen los kan raken.

4. Aard de behuizing volgens de plaatselijke voorschriften voor aarding.

Snelstartgids

FIELD TERMINALS

(veldaansluit-

klemmen)

5. Zorg voor een goede aardverbinding. Het is belangrijk dat de afscherming

6. Zie indien overspanningsbeveiliging vereist is het onderdeel Aarding voor

7. Sluit ongebruikte kabelopeningen en dicht ze af.

8. Plaats het behuizingsdeksel terug.

Afbeelding 6. Aarding

maart 2019

van de instrumentkabel:

 kort wordt afgeknipt en zo wordt geïsoleerd dat hij de

transmitterbehuizing niet kan raken;

 wordt verbonden met de volgende afscherming als de kabel door een

aansluitkast wordt geleid

 met een goed aardpunt aan de voedingszijde wordt verbonden.

aansluitklemmenblok met overspanningsbeveiliging voor aanwijzingen

over aarding.

A. Afscherming afknippen en isoleren B. Afscherming isoleren C. Massadraad kabelafscherming verbinden met

aarde

D. Intern aardpunt E. Extern aardpunt

4.1 Aarding voor aansluitklemmenblok met overspanningsbeveiliging

Op de buitenkant van de elektronicakast en in de aansluitklemmenruimte zijn aardpunten aangebracht. Deze aardpunten worden gebruikt als er aansluitklemmen met overspanningsbeveiliging zijn geïnstalleerd. Voor het verbinden van het aardpunt op de behuizing met de aarde (intern of extern) wordt gebruik van een draad van 18 AWG of groter aanbevolen.

Als de transmitter momenteel niet is bedraad voor opstarten en communicatie, volgt u “Sluit de bedrading aan en schakel het instrument in” op pagina 7. Als de transmitter naar behoren is bedraad, raadpleegt u Afbeelding 6 voor interne en externe aardpunten voor stootspanningsbeveiliging.

maart 2019

Snelstartgids

5.0 Controleer de transmitterconfiguratie

Controleer de configuratie met een configuratie-instrument met HART of

met een Local Operator Interface (LOI) - optiecode M4. Deze stap bevat configuratie-instructies voor een veldcommunicator en LOI. Zie de

naslaghandleiding

configuratie met AMS Device Manager.

5.1 Controle van de configuratie met een veldcommunicator

Voor controle van de configuratie moet een Rosemount 2051 DD op de

veldcommunicator geïnstalleerd zijn. De sneltoetsreeks varieert afhankelijk van de instrument- en DD-revisie. Ga aan de hand van de hieronder beschreven procedure Tabel voor vaststellen te gebruiken sneltoetsreeks na welke sneltoetsreeks u moet gebruiken.

5.2 Gebruikersinterface veldcommunicator

Tabel voor vaststellen te gebruiken sneltoetsreeks

1. Sluit de veldcommunicator aan op de Rosemount 2051G.

2. Als het Home-scherm overeenstemt met Afbeelding 7, raadpleeg dan Tab e l 2

voor de sneltoetsreeksen.

3. Als het Home-scherm overeenstemt met Afbeelding 8:

a. Gebruik de sneltoetsreeks 1,7,2 om de Field-revisie en HART-revisie vast

te stellen.

b. Raadpleeg voor de te gebruiken sneltoetsreeks Tabel 3 en de juiste kolom

aan de hand van uw Field-revisie en HART-revisie.

voor de Rosemount 2051 voor aanwijzingen over

Opmerking

Emerson beveelt aan om de meest recente DD te installeren, zodat u over alle functies kunt beschikken. Ga hiervoor naar Emerson.com of FieldCommGroup.org.

Afbeelding 7. Traditionele interface

Snelstartgids

Afbeelding 8. Device Dashboard

Opmerking

De parameters voor basisconfiguratie worden aangeduid met een vinkje (). Als onderdeel van de configuratie- en startprocedure moeten ten minste deze parameters worden geverifieerd.

Tabel 2. Sneltoetsreeksen traditionele interface

Functie Sneltoetsreeks

Analog Output Alarm (alarm analoge uitgang) 1,4,3,2,4



Burst Mode Control (burstmodusregeling) 1,4,3,3,3

Burst Option (burst-optie) 1,4,3,3,4

Calibration (kalibratie) 1,2,3

Damping (demping) 1,3,5



Date (datum) 1,3,4,1 Descriptor (omschrijving) 1,3,4,2 Digital To Analog Trim (4–20 mA Output) (trim digitaal naar analoog

[4–20 mA uitgang]) Disable Local Span/Zero Adjustment (plaatselijke

meetbreedte/nulpuntsinstelling uitschakelen) Field Device Info (veldinstrumentinformatie) 1,4,4,1 Keypad Input (toetsenblok-invoer) 1,2,3,1,1 Loop Test (kringtest) 1,2,2 Lower Range Value (onderste meetgrens) 4,1 Lower Sensor Trim (sensortrim laag) 1,2,3,3,2 Message (bericht) 1,3,4,3 Meter Type (metertype) 1,3,6,1 Number of Requested (aantal aangevraagd) 1,4,3,3,2 Output Trim (uitgangstrim) 1,2,3,2 Percent Range (percentagebereik) 1,1,2 Poll Address (poll-adres) 1,4,3,3,1

Range Values (bereikwaarden) 1,3,3



Rerange (bereik opnieuw instellen) 1,2,3,1 Scaled D/A Trim (4–20 mA) (geschaalde D/A-trim [4–20 mA]) 1,2,3,2,2 Self Test (transmitter) (zelftest [transmitter]) 1,2,1,1 Sensor Info (sensorinfo) 1,4,4,2 Sensor Trim (Full Trim) (sensortrim [volledige trim]) 1,2,3,3

maart 2019

1,2,3,2,1

1,4,4,1,7

maart 2019

Functie Sneltoetsreeks

Sensor Trim Points (sensortrimpunten) 1,2,3,3,5 Status (status) 1,2,1,2 Tag (tag) 1,3,1



Transmitter Security (Write Protect) (transmitterbeveiliging [beveiliging tegen overschrijven])

Units (Process Variable) (eenheden [procesvariabele]) 1,3,2



Upper Range Value (bovenste meetgrens) 5,2 Upper Sensor Trim (sensortrim hoog) 1,2,3,3,3 Zero Trim (nulpuntstrim) 1,2,3,3,1

Opmerking

De parameters voor basisconfiguratie worden aangeduid met een vinkje (). Als onderdeel van de configuratie- en startprocedure moeten ten minste deze parameters worden geverifieerd.

Tabel 3. Sneltoetsen gebruikersinterface

Functie Sneltoetsreeks

Field-revisie Rev 3 Rev 5 Rev 7

HART Revision (HART-revisie) HART 5 HART 5 HART 7

Alarm and Saturation Levels (alarm- en



verzadigingsniveaus)

Damping (demping) 2,2,1,2 2,2,1,1,5 2,2,1,1,5



Range Values (bereikwaarden) 2,2,2 2,2,2 2,2,2



Tag (tag) 2,2,6,1,1 2,2,7,1,1 2,2,7,1,1



Transfer Function (transferfunctie) 2,2,1,3 2,2,1,1,6 2,2,1,1,6



Units (eenheden) 2,2,1,1 2,2,1,1,4 2,2,1,1,4



Burst Mode (burstmodus) 2,2,4,1 2,2,5,3 2,2,5,3 Custom Display Configuration (aangepaste

displayconfiguratie) Date (datum) 2,2,6,1,4 2,2,7,1,3 2,2,7,1,4 Descriptor (omschrijving) 2,2,6,1,5 2,2,7,1,4 2,2,7,1,5 Digital To Analog Trim (trim digitaal naar analoog)

(4-20 mA-uitgang) Disable Configuration Buttons (configuratieknoppen

uitschakelen) Rerange with Keypad (bereik anders instellen met

toetsenblok) Loop Test (kringtest) 3,5,1 3,5,1 3,5,1 Upper Sensor Trim (sensortrim hoog) 3,4,1,1 3,4,1,1 3,4,1,1 Lower Sensor Trim (sensortrim laag) 3,4,1,2 3,4,1,2 3,4,1,2 Message (bericht) 2,2,6,1,5 2,2,7,1,5 2,2,7,1,6 Sensor Temperature/Trend (sensortemperatuur/trend) 3,3,2 3,3,3 3,3,3 Digital Zero Trim (digitale nulpuntstrim) 3,4,1,3 3,4,1,3 3,4,1,3

Password (wachtwoord) N.v.t. 2,2,6,4 2,2,6,5

Scaled Variable (geschaalde variabele) N.v.t. 3,2,2 3,2,2 HART Revision 5 to HART Revision 7 switch

(overschakelen van HART-revisie 5 op HART-revisie 7) Long Tag (lange tag) N.v.t. N.v.t. 2,2,7,1,2

N.v.t. 2,2,2,5,7 2,2,2,5,7

2,2,3 2,2,4 2,2,4

3,4,2 3,4,2 3,4,2

2,2,5,2 2,2,6,3 2,2,6,3

2,2,2 2,2,2,1 2,2,2,1

N.v.t. 2,2,5,2,3 2,2,5,2,3

Snelstartgids

1,3,4,4

Snelstartgids

Functie Sneltoetsreeks

Field-revisie Rev 3 Rev 5 Rev 7

HART Revision (HART-revisie) HART 5 HART 5 HART 7

Find Device (zoek instrument) N.v.t. N.v.t. 3,4,5 Simulate Digital Signal (simulatie digitaal signaal) N.v.t. N.v.t. 3,4,5

5.3 Controle van de configuratie met LOI

De optionele LOI kan worden gebruikt voor het in bedrijf stellen van het instrument. De LOI heeft een ontwerp met twee knoppen, met interne en externe knoppen. De interne knoppen bevinden zich op de display van de transmitter en de externe knoppen onder het metalen naamplaatje bovenop. Druk op een willekeurige knop om de LOI te activeren. De functies van de LOI-knoppen staan weergegeven op de onderste hoeken van de display. Zie Tabel 4 en Afbeelding 10 op pagina 13 voor de werking van de knoppen en informatie over de menu’s.

Afbeelding 9. Interne en externe knoppen van de LOI

maart 2019

A. Interne knoppen B. Externe knoppen

Opmerking

Zie Afbeelding 11 op pagina 15 voor controle van de werking van de externe knoppen.

Tabel 4. Werking van de knoppen op de LOI

Knop

Links Nee BLADEREN Rechts Ja ENTER

Assign PV

HART Revision

PV toewijzen

configureer

de display

stel de analoge uitgang in om de integriteit van de

kring te testen

CONFIGURATIE

WEERGEVEN

NULPUNTSTRIM

EENHEDEN

BEREIK OPNIEUW

INSTELLEN

KRINGTEST

DISPLAY

UITGEBREID MENU

MENU AFSLUITEN

stel de eenheden

voor druk en

temperatuur in

controleer alle relevante

parameters die op de

transmitter zijn ingesteld

Demping

Transferfunctie

Geschaalde variabele

Wachtwoord

Simuleren

Volledige kalibratie

Tag

HART-revisie

Alarm en verzadiging

stel 4–20 mA-

waarden in door druk

aan te leggen

Stel 4-20 mA-

waarden in door

waarden in te voeren

maart 2019

Snelstartgids

Afbeelding 10. LOI-menu

Overschakelen naar een andere HART-revisie

Als het HART-configuratie-instrument niet kan communiceren met

HART-revisie 7, laadt de Rosemount 2051 een generiek menu met beperkte functies. Met behulp van de volgende procedures wijzigt u vanuit het generieke menu de instelling voor de HART-revisie:

1. Manual Setup (handmatige setup) > Device Information (instrumentinformatie) > Identification (identificatie) > Message (bericht)

a. Voer in het veld Message (bericht) “HART5” in om over te schakelen op

HART-revisie 5.

b. Voer in het veld Message (bericht) “HART7” in om over te schakelen op

HART-revisie 7.

Snelstartgids

LET OP

6.0 Trim de transmitter

De instrumenten zijn in de fabriek gekalibreerd. Na installatie wordt aanbevolen om een nulpuntstrim op de verschildruk- en de absolutedruktransmitter te verrichten om eventuele fouten vanwege de montagepositie of statische druk te verhelpen. De nulpuntstrim kan zowel met een veldcommunicator als met de configuratieknoppen worden uitgevoerd.

Zie de naslaghandleiding gebruik van de AMS Device Manager.

Opmerking

Zorg bij het uitvoeren van een nulpuntstrim dat de egalisatiekraan openstaat en alle natte poten tot het juiste niveau zijn gevuld.

Nulpuntsinstelling op een absolute transmitter wordt afgeraden.

1. Selecteer de trimprocedure. a. Analoge nulpuntstrim — stel de analoge uitgang in op 4 mA.

- Dit wordt ook wel een “rerange” (bereik anders instellen) genoemd en stelt de Lower Range Value (LRV, onderste meetgrens) in op een waarde die gelijk is aan de gemeten druk.

- De display en de digitale HART-uitgang blijven ongewijzigd.

b. Digitale nulpuntstrim — hiermee kalibreert u het nulpunt van de sensor

opnieuw.

- Dit heeft geen invloed op de LRV. De drukwaarde is nul (op de display en de HART-uitgang). Het 4 mA-punt mag geen nul zijn.

- Hiervoor moet de in de fabriek gekalibreerde nuldruk binnen drie procent van de URV [0 ± 3% x URV] liggen.

voor de Rosemount 2051 voor aanwijzingen over het

maart 2019

6.1 Voorbeeld

URV = 150 psi

Aangelegde nuldruk = + 0,03 x 150 psi = + 4,5 psi (vergeleken met fabrieksinstelling). Waarden buiten dit bereik worden door de transmitter afgewezen.

6.2 Trimmen met een veldcommunicator

1. Sluit de veldcommunicator aan. Zie “Sluit de bedrading aan en schakel het

instrument in” op pagina 7 voor aanwijzingen.

2. Volg het HART-menu om de gewenste nulpuntstrim uit te voeren.

Tabel 5. Sneltoetsen voor nulpuntstrim

Analoog nulpunt (4 mA instellen) Digitaal nulpunt

Sneltoetsreeks 3, 4, 2 3, 4, 1, 3

maart 2019

6.3 Trimmen met de configuratieknoppen

De nulpuntstrim moet worden verricht met een van de drie mogelijke

combinaties van externe configuratieknoppen onder het naamplaatje bovenop.

Om toegang tot de configuratieknoppen te verkrijgen, draait u de schroef los en verschuift u het naamplaatje boven op de transmitter. Controleer de werking aan de hand van Afbeelding 9 op pagina 12.

Afbeelding 11. Externe configuratieknoppen

A. Configuratieknoppen

B. LOI

C. Analoog nulpunt en meetbereik

D. Digitaal nulpunt

Gebruik de volgende procedures om een nulpuntstrim uit te voeren:

Snelstartgids

Verricht een trim met de LOI (optie M4)

1. Stel de transmitterdruk in.

2. Zie Afbeelding 9 voor het bedrijfsmenu. a. Selecteer Rerange (bereik anders instellen) om een analoge nulpuntstrim

uit te voeren.

b. Selecteer Zero Trim (nulpuntstrim uitvoeren) om een digitale

nulpuntstrim uit te voeren.

Verricht een trim met analoog nulpunt en meetbereik (optie D4)

1. Stel de transmitterdruk in.

2. Houd de nulpunt-knop twee seconden ingedrukt om een analoge nulpuntstrim te verrichten.

Verricht een trim met digitaal nulpunt (optie DZ)

1. Stel de transmitterdruk in.

2. Houd de nulpunt-knop twee seconden ingedrukt om een digitale nulpuntstrim te verrichten.

7.0 Met veiligheidsinstrumenten uitgeruste systemen

Zie voor installaties met veiligheidscertificering de naslaghandleiding voor de Rosemount 2051G voor informatie over de installatieprocedure en systeemvereisten.

Snelstartgids

8.0 Productcertificeringen

Rev. 1.4

8.1 Informatie over Europese richtlijnen

Achter in deze snelstartgids vindt u een exemplaar van de EU-verklaring van overeenstemming. De meest recente revisie van de EU-verklaring van overeenstemming vindt u op Emerson.com/Rosemount

8.2 Noord-Amerika

E5 VS explosieveilig (XP) en stofontstekingsbestendig (DIP)

Certificaat: 1015441 Normen: FM-klasse 3600 - 2011, FM, klasse 3615 - 2006, FM-klasse 3616 - 2011,

FM-klasse 3810 - 2005

Markeringen: XP CL I, DIV 1, GP B, C, D; DIP CL II, DIV 1, GP E, F, G; CL III;

T5(—50 °C ≤ T

I5 VS intrinsieke veiligheid (IS) en niet-vonkend (NI)

Certificaat: 1015441 Normen: FM-klasse 3600 - 2011, FM-klasse 3610 - 2010, FM-klasse 3611 - 2004,

FM-klasse 3810 - 2005

Markeringen: IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; klasse III; DIV 1 indien

aangesloten volgens Rosemount-tekening 02088-1024; NI CL 1, DIV 2, GP A, B, C, D; T4(—50 °C ≤T

E6 Canada explosieveilig, divisie 2, stofontstekingsbestendig

Certificaat: 1015441 Normen: CAN/CSA C22.2 nr. 0-M91 (R2001), CSA-norm C22.2 nr. 25-1966,

CSA-norm C22.2 nr. 30-M1986, CAN/CSA-C22.2 nr. 94-M91, CSA-norm C22.2 nr. 142-M1987, CAN/CSA-C22.2 nr. 157-92, CSA-norm C22.2 nr. 213-M1987, ANSI-ISA-12.27.01-2003

Markeringen: Klasse I, divisie 1, groep B, C en D; klasse II, groep E, F, and G; klasse III;

klasse I divisie 2 groep A, B, C en D; type 4X; in de fabriek afgedicht; enkelvoudige afdichting

I6 Canada Intrinsieke veiligheid

Certificaat: 1015441 Normen: CAN/CSA C22.2 nr. 0-M91 (R2001), CSA-norm C22.2 nr. 25-1966,

CSA-norm C22.2 nr. 30-M1986, CAN/CSA-C22.2 nr. 94-M91, CSA-norm C22.2 nr. 142-M1987, CAN/CSA-C22.2 nr. 157-92, CSA-norm C22.2 nr. 213-M1987, ANSI-ISA-12.27.01-2003

Markeringen: Intrinsiek veilig klasse I, divisie 1 indien aangesloten volgens

Rosemount-tekening 02088-1024, temperatuurcode T4; Ex ia; type 4X; in fabriek afgedicht; enkele afdichting

≤ +85 °C); in fabriek afgedicht; type 4X

≤ +70 °C); type 4x

maart 2019

8.3 Europa

E1 ATE X dr ukvas t

Certificaat: KEMA97ATEX2378X Normen: EN 60079-0:2012 + A11:2013, EN60079-1:2014, EN60079-26:2015 Markeringen: II 1/2 G Ex db IIC T6..T4 Ga/Gb, T6(—60 °C ≤ T

T5/T4 (—60 °C ≤ T

≤ +80 °C)

≤ +70 °C),



maart 2019

Tabel 6. Temperatuur procesaansluiting

Temperatuurklasse Temperatuur procesaansluiting Omgevingstemperatuur

Speciale voorwaarden voor veilig gebruik (X):

1. Dit instrument bevat een dunwandig scheidingsmembraan dat minder dan 1 mm dik is en een grens vormt tussen zone 0 (procesaansluiting) en zone 1 (alle andere delen van de apparatuur). De modelcode en het gegevensblad moeten worden geraadpleegd voor details over het membraanmateriaal. Bij installatie, onderhoud en gebruik moet rekening worden gehouden met de omgevingsomstandigheden waaraan het membraan wordt blootgesteld. De aanwijzingen van de fabrikant voor installatie en onderhoud dienen nauwgezet gevolgd te worden voor veiligheid tijdens de te verwachten levensduur.

2. Drukvaste naden zijn niet bedoeld voor reparatie.

3. Niet-standaard lakopties kunnen risico’s in verband met elektrostatische ontlading

veroorzaken. Vermijd installaties die elektrostatische lading op gelakte oppervlakken veroorzaken en reinig gelakte oppervlakken alleen met een vochtige doek. Neem contact op met de fabrikant voor meer informatie als de lak is besteld via een speciale optiecode.

4. De te gebruiken kabel, wartels en pluggen moeten geschikt zijn voor een temperatuur

die 5 °C hoger is dan de maximale voorgeschreven temperatuur op de locatie van de installatie.

I1 ATEX intrinsieke veiligheid

Certificaat: BAS00ATEX1166X Normen: EN60079-0:2012 + A11:2013, EN60079-11:2012 Markeringen: Ex II 1 G Ex ia IIC T4 Ga (—55 °C ≤ T

Snelstartgids

T6 –60 tot +70 °C –60 tot +70 °C

T5 –60 tot +80 °C –60 tot +80 °C

T4 –60 tot +120 °C –60 tot +80 °C

≤ +70 °C)

Tabel 7. Ingangsparameters

HART

Spanning U

Stroom I

Vermogen P

Elektrische capaciteit C

30 V

200 mA

0,9 W

0,012 F

Speciale voorwaarden voor veilig gebruik (X):

1. Het apparaat kan de volgens EN60079-11 vereiste 500 V-isolatietest niet weerstaan. Hiermee moet bij installatie van het apparaat rekening worden gehouden.

2. De behuizing is vervaardigd van een aluminiumlegering en is afgewerkt met een

beschermende polyurethaanverf; in zone 0 moet echter worden opgelet dat de behuizing niet wordt blootgesteld aan stoten of schuring.

N1 ATE X t ype n

Certificaat: BAS00ATEX3167X Normen: EN60079-0:2012 + A11:2013, EN60079-15:2010 Markeringen: Ex II 3 G Ex nA IIC T5 Gc (—55 °C ≤ T

≤ +70 °C)

Snelstartgids

Speciale voorwaarde voor veilig gebruik (X):

1. Dit apparaat kan de volgens EN60079-15 vereiste 500 V-isolatietest niet doorstaan. Hiermee moet bij installatie van het apparaat rekening worden gehouden.

ND AT EX stof

Certificaat: BAS01ATEX1427X Normen: EN60079-0:2012 + A11:2013, EN60079-31:2009 Markeringen: Ex II 1 D Ex t IIIC T50 °C T

Speciale voorwaarden voor veilig gebruik (X):

1. Er moeten kabelingangen worden gebruikt die de beschermingsgraad van de behuizing op ten minste IP66 houden.

2. Ongebruikte kabelingangen moeten worden afgesloten met geschikte afsluitpluggen die de beschermingsgraad van de behuizing op ten minste IP66 houden.

3. Kabelingangen en afdichtpluggen moeten geschikt zijn voor het omgevingstemperatuurbereik van de apparatuur en een 7 J-slagproef kunnen doorstaan.

8.4 Internationaal

E7 IECEx drukvast

Certificaat: IECEx KEM 06.0021X Normen: IEC 60079-0:2011, IEC 60079-1:2014, IEC 60079-26:2014 Markeringen: Ex db IIC T6…T4 Ga/Gb T6(—60 °C ≤ T

Tabel 8. Temperatuur procesaansluiting

Temperatuurklasse Temperatuur procesaansluiting Omgevingstemperatuur

T6 –60 tot +70 °C –60 tot +70 °C

T5 –60 tot +80 °C –60 tot +80 °C

T4 –60 tot +120 °C –60 tot +80 °C

60 °C Da

500

maart 2019

≤ +70 °C), T5/T4(—60 °C ≤ Ta ≤ +80 °C)

Speciale voorwaarden voor veilig gebruik (X):

2. Drukvaste naden zijn niet bedoeld voor reparatie.

3. Niet-standaard lakopties kunnen risico’s in verband met elektrostatische ontlading veroorzaken. Vermijd installaties die elektrostatische lading op gelakte oppervlakken veroorzaken en reinig gelakte oppervlakken alleen met een vochtige doek. Neem contact op met de fabrikant voor meer informatie als de lak is besteld via een speciale optiecode.

4. De te gebruiken kabel, wartels en pluggen moeten geschikt zijn voor een temperatuur die 5 °C hoger is dan de maximale voorgeschreven temperatuur op de locatie van de installatie.



maart 2019

I7 IECEx intrinsieke veiligheid

Certificaat: IECEx BAS 12.0071X

Normen: IEC60079-0:2011, IEC60079-11:2011 Markeringen: Ex ia IIC T4 Ga (—55 °C ≤ T

≤ +70 °C)

Tabel 9. Ingangsparameters

Spanning U

Stroom I

Vermogen P

Elektrische capaciteit C

30 V

200 mA

0,9 W

0,012 F

Speciale voorwaarden voor veilig gebruik (X):

1. Indien de Rosemount 2088 is voorzien van een aansluitklemmenblok met piekspanningsonderdrukker, kan deze de 500 V-isolatietest niet doorstaan. Hiermee moet bij installatie rekening worden gehouden.

2. De behuizing is vervaardigd van een aluminiumlegering en is afgewerkt met een

beschermende polyurethaanverf; in zone 0 moet echter worden opgelet dat de behuizing niet wordt blootgesteld aan stoten of schuring.

N7 IECEx type n

Certificaat: IECEx BAS 12.0072X

Normen: IEC60079-0:2011, IEC60079-15:2010 Markeringen: Ex nA IIC T5 Gc (—40 °C ≤ T

≤ +70 °C)

Speciale voorwaarde voor veilig gebruik (X):

Snelstartgids

NK IECEx stof

Certificaat: IECEx BAS12.0073X

Normen: IEC60079-0:2011, IEC60079-31:2008 Markeringen: Ex t IIIC T50 °C T

500

60 °C Da

Tabel 10. Ingangsparameters

HART

Spanning U

Stroom I

36 V

24 mA

Speciale voorwaarden voor veilig gebruik (X):

1. Er moeten kabelingangen worden gebruikt die de beschermingsgraad van de

behuizing op ten minste IP66 houden.

2. Ongebruikte kabelingangen moeten worden afgesloten met geschikte afsluitpluggen

die de beschermingsgraad van de behuizing op ten minste IP66 houden.

3. Kabelingangen en afsluitpluggen moeten geschikt zijn voor het

omgevingstemperatuurbereik van de apparatuur en een 7 J-slagproef kunnen doorstaan.

Snelstartgids



8.5 Brazilië

E2 INMETRO drukvast

Certificaat: UL-BR 15.0728X Normen: ABNT NBR IEC60079-0:2008 + Errata 1:2011,

Markeringen: Ex db IIC T6…T4 Ga/Gb T4/T5(—60 °C ≤T

Speciale voorwaarden voor veilig gebruik (X):

1. Dit instrument bevat een dunwandig scheidingsmembraan dat minder dan 1 mm dik is en een grens vormt tussen zone 0 (procesaansluiting) en zone 1 (alle andere delen van de apparatuur). De modelcode en het gegevensblad moeten worden geraadpleegd voor details over het membraanmateriaal. Bij installatie, onderhoud en gebruik moet rekening worden gehouden met de omgevingsomstandigheden waaraan het membraan onderworpen gaat worden. De aanwijzingen van de fabrikant voor installatie en onderhoud dienen nauwgezet gevolgd te worden voor veiligheid tijdens de te verwachten levensduur.

2. Drukvaste naden zijn niet bedoeld voor reparatie.

I2 INMETRO intrinsieke veiligheid

Certificaat: UL-BR 13.0246X Normen: ABNT NBR IEC60079-0:2008 + Errata 1:2011,

Markeringen: Ex ia IIC T4 Ga (—55 °C ≤T

ABNT NBR IEC 60079-1:2009 + Errata 1:2011, ABNT NBR IEC 60079-26 + Errata 1:2008

≤ +80 °C), T6(—60 °C ≤ Ta ≤ +70 °C)

ABNT NBR IEC60079-11:2009

≤ +70 °C)

maart 2019

Tabel 11. Ingangsparameters

Spanning U

Stroom I

Vermogen P

Elektrische capaciteit C

Zelfinductie L

30 V

200 mA

0,9 W

0,012 F

0 mH

Speciale voorwaarden voor veilig gebruik (X):

2. De behuizing is mogelijk vervaardigd van een aluminiumlegering en is afgewerkt met een beschermende polyurethaanverf; in een omgeving met zone 0 (gebieden waar EPL Ga vereist is), moet echter worden opgelet dat de behuizing niet wordt blootgesteld aan stoten of schuring.

8.6 China

E3 China drukvast

Certificaat: GYJ17.1158X Normen: GB3836.1-2010, GB3836.2-2010, GB3836.20-2010 Markeringen: Ex d IIC T6

T4 Ga/Gb, T5/T4(—60 °C ≤Ta ≤ +80 °C), T6(—60 °C ≤Ta ≤ +70 °C)

maart 2019

Speciale voorwaarde voor veilig gebruik (X):

1. Bij reparatiewerkzaamheden in verband met de vlambaan moet de oorspronkelijke fabrikant worden geraadpleegd.

I3 China intrinsieke veiligheid

Certificaat: GYJ17.1157X

Normen: GB3836.1-2010, GB3836.4-2010, GB3836.20-2010 Markeringen: Ex ia IIC T4 Ga (—55 °C ≤T

≤ +70 °C)

Speciale voorwaarde voor veilig gebruik (X):

1. De behuizing kan lichte metalen bevatten. Er moet bij gebruik in zone 0 derhalve voor worden gezorgd dat ontstekingsgevaar als gevolg van stoten of wrijving wordt voorkomen.

2. Als de overspanningbeveiligingsprint is gekozen (optiecode T1), kan dit apparaat de

volgens lid 6.3.12 van GB3836.4-2010 vereiste 500 V RMS-isolatietest niet doorstaan.

N3 China type n

Certificaat: GYJ17.1159X

Normen: GB3836.1-2010, GB3836.8-2014 Markeringen: Ex nA IIC T5 Gc (—40 °C ≤ T

≤ +70 °C)

Speciale voorwaarde voor veilig gebruik (X):

1. Als de overspanningbeveiligingsprint is gekozen (optiecode T1), kan dit apparaat de volgens lid 6.3.12 van GB3836.4-2010 vereiste 500 V RMS-isolatietest niet doorstaan.

8.7 Technische voorschriften douane-unie (EAC)

EM EAC drukvast

Certificaat: TC RU C-US.AA87.B.00534

Markeringen: Ga/Gb Ex db IIC T5/T6 X, T5 (—60 °C ≤ T

Speciale voorwaarde voor veilig gebruik (X):

1. Zie certificaat voor speciale voorwaarden.

≤ +80 °C), T6(—60 °C ≤ Ta ≤ +70 °C)

Snelstartgids

IM EAC intrinsieke veiligheid

Certificaat: TC RU C-US.AA87.B.00534

Markeringen: 0Ex ia IIC T4 Ga X, T4(—55 °C ≤ T

Speciale voorwaarde voor veilig gebruik (X):

1. Zie certificaat voor speciale voorwaarden.

8.8 Combinaties

K1 combinatie van E1, I1 en N1 K2 combinatie van E2 en I2 K3 combinatie van E3 en I3 K5 combinatie van E5 en I5 K6 combinatie van E6 en I6 K7 combinatie van E7, I7, N7 en NK KB combinatie van K5 en K6 KD combinatie van E1, I1, K5 en K6 KM combinatie van EM en IM

≤ +70 °C)

Snelstartgids

8.9 Aansluitwartels en adapters

IECEx drukvast en verhoogde veiligheid Certificaat: IECEx FMG 13.0032X Normen: IEC60079-0:2011, IEC60079-1:2007, IEC60079-7:2006-2007 Markeringen: Ex d e IIC Gb

ATEX drukvast en verhoogde veiligheid Certificaat: FM13ATEX0076X Normen: EN60079-0:2012, EN60079-1:2007, IEC60079-7:2007 Markeringen: Ex II 2 G Ex d e IIC Gb

Tabel 12. Draadmaten aansluitwartels

Schroefdraad Merkteken

M20 x 1,5 M20

/2–14 NPT

G 1/2 G 1/2

Tabel 13. Schroefdraadmaten van draadadapter

Uitwendige schroefdraad Merkteken

M20 x 1.5–6H M20

/2–14 NPT

/4–14 NPT

Inwendige schroefdraad Merkteken

M20 x 1.5–6H M20

/2–14 NPT

G 1/2 G 1/2

/2 NPT

/2–14 NPT

/4–14 NPT

/2–14 NPT

maart 2019

Speciale voorwaarden voor veilig gebruik (X):

1. Als de draadadapter of blindstop wordt gebruikt met een behuizing van het beschermingstype verhoogde veiligheid “e”, moet de draad in de ingang goed worden afgedicht om de beschermingsgraad (IP-classificatie) van de behuizing tebehouden.

2. Voor de blindstop mag geen adapter worden gebruikt.

3. Het draadtype van de blindstop en draadadapter moet NPT of metrisch zijn.

/2-draad is alleen toegestaan op bestaande (oude) apparatuurinstallaties.

maart 2019

Afbeelding 12. Verklaring van overeenstemming Rosemount 2051G

Snelstartgids

maart 2019

Snelstartgids

maart 2019

Snelstartgids

maart 2019

Snelstartgids

Internationaal hoofdkantoor

Emerson Automation Solutions

6021 Innovation Blvd. Shakopee, MN 55379, VS

+1 800 999 9307 of +1 952 906 8888 +1 952 949 7001 RFQ.RMD-RCC@Emerson.com

Eme

rson Automation Solutions bv

Postbus 212 2280 AE Rijswijk Nederland

(31) 70 413 66 66 (31) 70 390 68 15 info.nl@emerson.com

00825-0711-4101, Rev AC

Snelstartgids

maart 2019

Regionaal kantoor Noord-Amerika

Emerson Automation Solutions

8200 Market Blvd. Chanhassen, MN 55317, VS

+1 800 999 9307 of +1 952 906 8888 +1 952 949 7001 RMT-NA.RCCRFQ@Emerson .com

Regionaal kantoor Latijns-Amerika

Emerson Automation Solutions

1300 Concord Terrace, Suite 400 Sunrise, FL 33323, VS

+1 954 846 5030 +1 954 846 5121 RFQ.RMD-RCC@Emerson.com

Regionaal kantoor Europa

Emerson Automation Solutions

Neuhofstrasse 19a Postfach 1046 CH 6340 Baar Zwitserland

+41 (0) 41 768 6111 +41 (0) 41 768 6300 RFQ.RMD-RCC@Emerson.com

Regionaal kantoor Azië/Pacific

Emerson Automation Solutions

1 Pandan Crescent Singapore 128461

+65 6777 8211 +65 6777 0947 Enquiries@AP.Emerson.com

Regionaal kantoor Midden-Oosten en Afrika

Emerson Automation Solutions

Emerson FZE P.O. Box 17033 Jebel Ali Free Zone - South 2 Dubai, Verenigde Arabische Emiraten

+971 4 8118100 +971 4 8865465

RFQ.RMTMEA@Emerson.com

Emerson Automation Solutions nv/sa

De Kleetlaan, 4 B-1831 Diegem België

(32) 2 716 7711 (32) 2 725 83 00

Linkedin.com/company/Emerson-Automation-Solutions

Twitter.com/Rosemount_News

Facebook.com/Rosemount

Youtube.com/us er/RosemountMeasur ement

Google.com/+RosemountMeasurement

De verkoopvoorwaarden van Emerson zijn op verzoek verkrijgbaar Het Emerso n-logo is een handel smerk en dienstmerk v an Emerson Electric Co. Rosemount en het Rosem ount-logo zijn han delsmerken van Emer son. HART is een gedeponeerd handelsmerk van de FieldComm Group. NEMA is een gedeponeerd handelsmerk en dienstmerk van de National Electrical Manufacturers Association. Alle overige merken zijn eigendom van de betreffende merkhouders. © 2019 Emerson. Alle rechten voorbehouden.

Rosemount 2051G-druktransmitter Manuals & Guides [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
