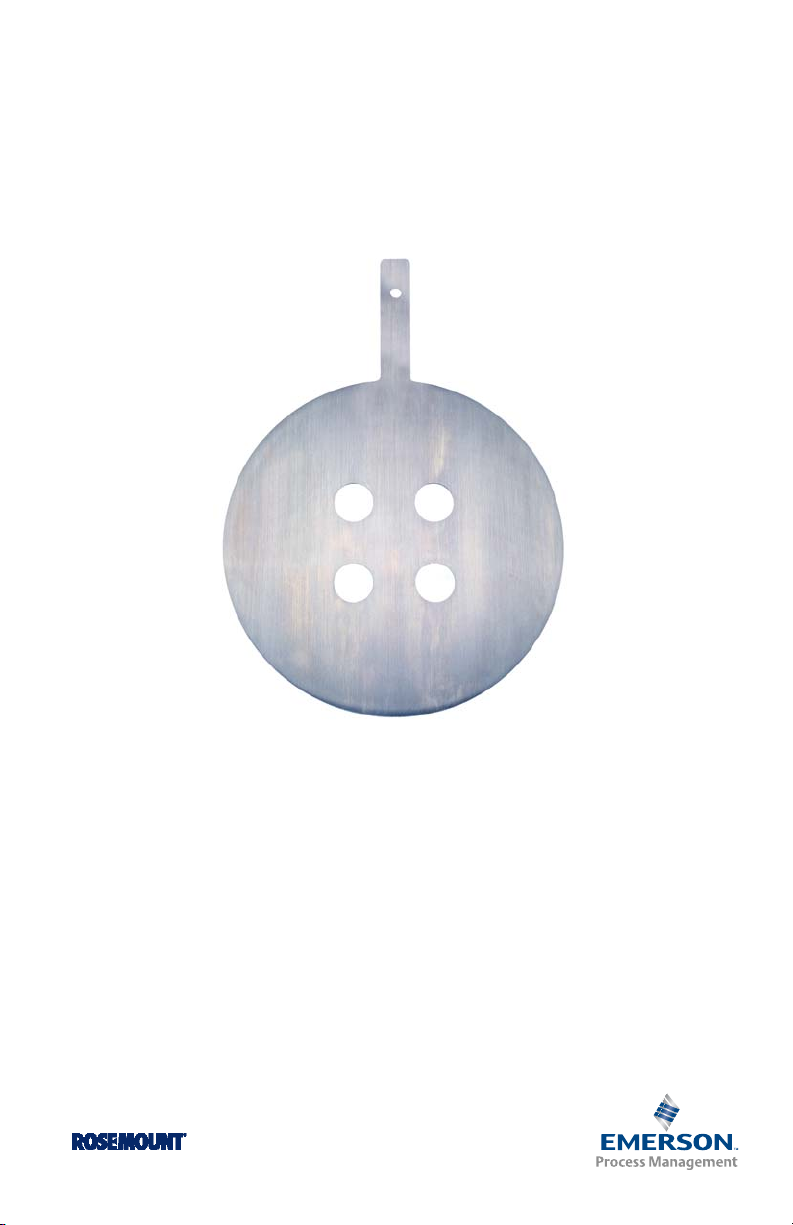

Rosemount 1595conditioneringsmeetschijf
Snelstartgids
00825-0111-4828, Rev DC
Juli 2014
Snelstartgids
MEDEDELING
Deze installatiegids bevat elementaire richtlijnen voor de conditioneringsmeetschijf
Rosemount 1595. De gids bevat geen instructies voor configuratie, diagnostiek, onderhoud,
reparaties of probleemoplossing, of voor explosieveilige, drukvaste of intrinsiek veilige (I.S.)
installaties. Raadpleeg de handleiding van de 1595 (publicatienummer 00809-0100-4828)
voor nadere instructies. Deze handleiding is ook in digitale vorm beschikbaar op
www.rosemount.com.
WAARSCHUWING
Lekkage van het procesmedium kan leiden tot lichamelijk en zelfs dodelijk letsel.
Voorkom proceslekken door procesaansluitingen uitsluitend af te dichten met pakkingen en
O-ringen die bestemd zijn voor afdichting van het betreffende pakkingvlak.
Juli 2014
Inhoud
Locatie van het primaire element . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Richting van het primaire element . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Installatie van het primaire element . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Productcertificeringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
2
Juli 2014
Snelstartgids
Stap 1: Locatie van het primaire element
Installeer de 1595 op de correcte montagelocatie binnen in de leidingaftakking,
om foutieve metingen als gevolg van stromingsverstoringen te voorkomen.
1
(1)
Tabel 1. Rechte-leidingvereisten 1595
Bèta 0,20 0,40 0,50 0,65
Enkele 90°-bocht of T-stuk 2 2 2 2
Twee of meer 90°-bochten in hetzelfde vlak 2 2 2 2
Twee of meer 90°-bochten in verschillende vlakken 2 2 2 2
Maximaal 10° werveling
Verkleinend verloopstuk (1 leidingmaat)
zijde van primair element
Stroomopwaartse (inlaat-)
Vlinderklep (75% tot 100% open)
Stroomafwaartse (uitlaat-) zijde van primair element
1. Neem contact op met een medewerker van Emerson Process Management als de verstoring niet is vermeld.
2. Niet van toepassing op leidingmaten groter dan 600 mm (24 inch).
(2) 2
(2)
Montagerichting drukpoort
Plaats de 1595-conditioneringsmeetschijf zodanig dat de drukpoorten
gecentreerd zijn tussen twee (van vier) willekeurige boringen. Bovendien moeten
de drukpoorten zich op 90° t.o.v. het vlak van de laatste knie bevinden.
2 2 2 2
(2)
2222
2 2 5 5
2222
Centreringsvereisten
De 1595 moet zo worden geïnstalleerd dat hij in de buis is gecentreerd zoals
aanbevolen in ISO-5167.
3
Snelstartgids
30°
Aanbevolen
zone 120°
30°
S
t
r
o
o
m
-
r
i
c
h
t
i
n
g
S
t
r
o
o
m
r
i
c
h
t
i
n
g
Stap 2: Richting van het primaire element
De volgende tekeningen tonen de conditioneringsmeetschijf van het peddeltype,
maar de montagerichting geldt zowel voor meetschijven van het peddeltype als
van het universele type.
Installatie in horizontale leiding
Afbeelding 1. Gas in horizontale leidingen
Juli 2014
Afbeelding 2. Vloeistof of stoom in horizontale leidingen
4
Juli 2014
Stroom-
richting
FLOW
Stroomrichting
Installatie in verticale leiding
Afbeelding 3. Gas in verticale leidingen
Afbeelding 4. Vloeistof of stoom in verticale leidingen
Snelstartgids
5
Snelstartgids
Stap 3: Installatie van het primaire element
Volg de onderstaande stappen bij de installatie van de
1595-conditioneringsmeetschijf (peddeltype of universeel type).
1. Bepaal de montagelocatie en de montagerichting (zie pagina 4).
2. Installeer de meetschijf.
a. Maak de leiding drukloos volgens de ter plaatse geldende richtlijnen.
b. Draai alle tapeinden en moeren los.
c. Verwijder de tapeinden uit de ene helft van de flenskoppeling.
d. Druk de flenskoppelingshelften van elkaar door de stelschroeven rechtsom
te draaien.
e. Zie voor leidingmaten > 600 mm (24 inch) Afbeelding 7 en de instructies
voor het gebruik van uitlijngereedschap.
f. Installeer de nieuwe plaat of verwijder de aanwezige plaat om te vervangen
of te inspecteren.
g. Installeer de nieuwe pakkingen als u de plaat installeert. Aanbevolen wordt
om altijd nieuwe pakkingen te installeren nadat de flenskoppeling met de
meetschijf is losgehaald.
h. Centreer de plaat binnen de leiding.
i. Breng de flenskoppelingshelften weer bij elkaar door de stelschroeven
linksom te draaien.
j. Breng de tapeinden weer aan.
k. Haal de tapeinden aan in een stervormig patroon.
Juli 2014
Opmerking
Voor gebruik met de 1595 worden 1/16 inch dikke standaardvezelpakkingen aanbevolen. Het
gebruik van andere pakkingen kan de meting beïnvloeden.
6
