Ръководство за бързо пускане в експлоатация

00825-0123-4792, версия BB

февруари 2014 г.

Дроселна шайба Rosemount 1495
Фланцово съединение за дроселна
шайба Rosemount 1496

Ръководство за бързо пускане в експлоатация

ПРЕДУПРЕЖДЕНИЕ

февруари 2014 г.

ЗАБЕЛЕЖКА

Тов а ръководство за монтаж предоставя основни насоки за регулиране на дроселна
шайба Rosemount 1495. То не съдържа инструкции за конфигуриране, диагностика,
поддръжка, сервиз, отстраняване на неизправности, взривобезопасни,
пожаробезопасни или искрообезопасени (I.S.) инсталации. За повече инструкции
вижте Справочното ръководство за 1495 (документ номер 00809-0100-4792). Това
ръководство е налично и в електронен вид на адрес: www.rosemount.com.

Техн ологи чните течове могат да доведат до наранявания или смърт

За да избегнете технологични течове при уплътняване на технологичните връзки,
използвайте само уплътнения, предназначени за употреба със съответните фланци и
о-образни пръстени.

Съдържание

Позиция на основния елемент . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .страница 3

Ориентация на основния елемент . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .страница 3

Монтиране на основния елемент . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .страница 5

Сертификати за продукта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .страница 7

2

февруари 2014 г.

30 градуса

Препоръчана зона

120 градуса

30 градуса

Дебит

Д

е

б

и

т

Препоръчана зона 90 градуса

45 градуса

45 градуса

Д

е

б

и

т

Ръководство за бързо пускане в експлоатация

Стъпка 1: Позиция на основния елемент

За да постигнете обявената точност за дроселна шайба 1495, се изисква
достатъчен прав участък, който да даде пълни данни за дебита. Моля,
вижте Приложение B на Ръководството за дроселна шайба
Rosemount 1495 (00809-0100-4792) за списък с изискванията за прави
тръби, основани на ISO 5167, Доклад № 3 на AGA и Стандарти

ASME MFC 3M. Възможни са по-къси прави участъци, но това

ще повлияе

на точността съгласно стандартите. Консултирайте се с фабриката за
допълнителна информация.

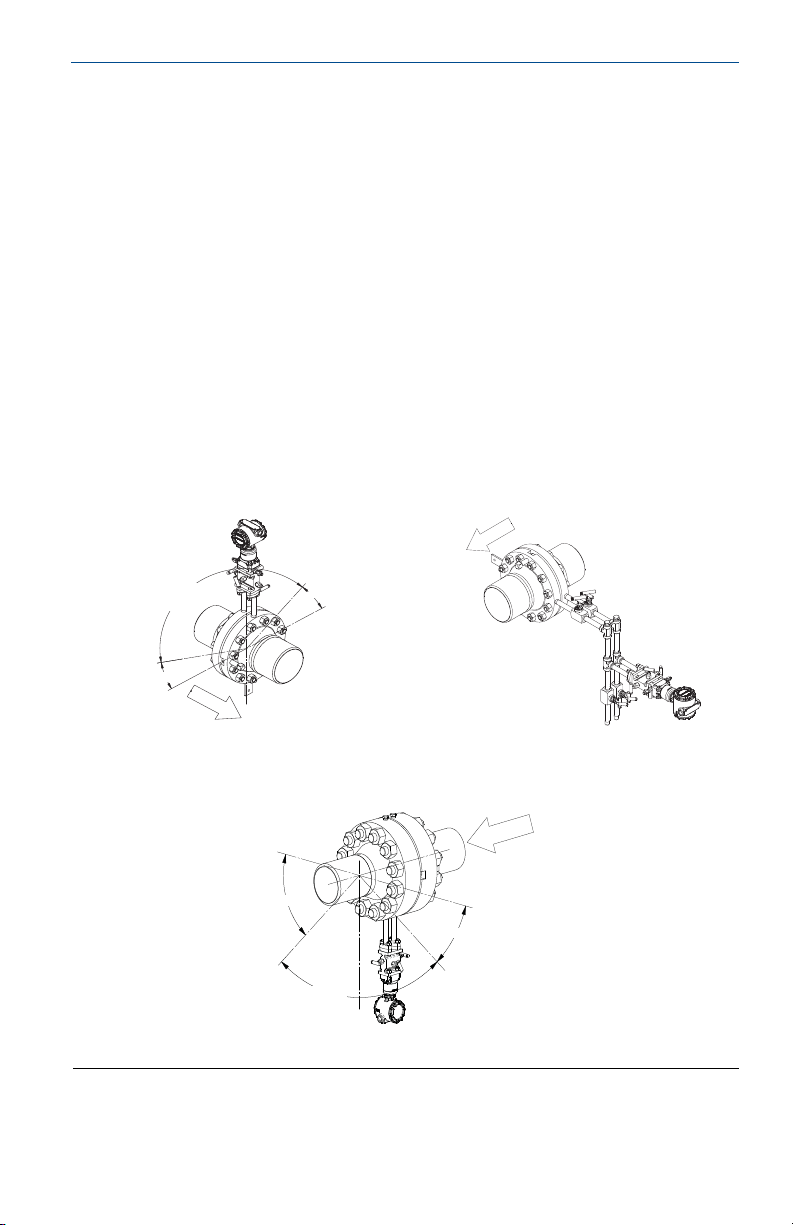

Стъпка 2: Ориентация на основния елемент

Монтиране на хоризонтална тръбна
конструкция

Газ Пара

FLOW

Течност

3

Ръководство за бързо пускане в експлоатация

FLOW

Дебит

Дебит

HI приборна

линия

LO приборна линия

LO връзка на

трансмитера

*

Дебит

* Поставете HI приборната линия на същата височина като LO

приборната линия, преди да я свържете към трансмитера.

HI приборна линия

LO връзка на трансмитера

LO приборна линия

февруари 2014 г.

Монтиране на вертикална тръбна конструкция

Газ Пара

Течност

4

февруари 2014 г.

Гайки

Трансмитер

Болт

Тръбна конструкция

1595

(1)

Винт (2)

Тапа (2)

Гайка

Уплъ тнение (2)

Гайка на винт

Д

е

б

и

т

(1) Чертежите към инструкциите за монтаж се използват, когато работите с трансмитери

Rosemount 3051S, Rosemount 3051C и Rosemount 3095MV. За кратки инструкции относно
монтаж на трансмитери, разгледайте следните документи.
Rosemount 3051S: документ номер 00825-0100-4801
Rosemount 3051С: документ номер 00825-0100-4001
Rosemount 3095MV: документ номер 00825-0100-4716

Гайка на винт

Ръководство за бързо пускане в експлоатация

Стъпка 3: Монтиране на основния елемент

Забележка

За фланцово съединение 1496 вижте Справочното ръководство за дроселна шайба
Rosemount 1495 (документ номер 00809-0100-4792).

Следвайте долуописаните стъпки, за да монтирате дроселна шайба 1495
(лопатка или стандартна шайба).

1. Определете позиция и ориентация (вижте страница 3).

2. Монтирайте дроселната шайба
a. Отнемете налягането от линията, като съблюдавате специфичните

изисквания.

б. Разхлабете всички болтове и гайки.
в. Развийте всички болтове на фланцовото съединение наполовина.
г. Разширете фланцовото съединение, като завъртите винтовете по

посока на часовниковата стрелка.

д. Монтирайте новата шайба или махнете съществуващата за подмяна

и проверка.

е. Монтирайте новите уплътнения, когато инсталирате шайбата.

Препоръчително е всеки път, когато монтирате фланцова връзка на

шайба, да поставяте нови уплътнения.
ж.Центрирайте шайбата спрямо вътрешния диаметър на тръбата.
з. Освободете фланцовото съединение,

на часовниковата стрелка.
и. Подменете болтовете.
й. Затегнете болтовете накръст.

като завъртите винта обратно

Фигура 1. Монтиране на Rosemount 1495

5

Ръководство за бързо пускане в експлоатация

Гайки

Трансмитер

Болт

Тръбна конструкция

Гайки

Гайка на винт

(1) Чертежите към инструкциите за монтаж се използват, когато работите с трансмитери

Rosemount 3051S, Rosemount 3051C и Rosemount 3095MV. За кратки инструкции относно
монтаж на трансмитери, разгледайте следните документи.
Rosemount 3051S: документ номер 00825-0100-4801
Rosemount 3051С: документ номер 00825-0100-4001
Rosemount 3095MV: документ номер 00825-0100-4716

Винт

1495

(1)

февруари 2014 г.

Фигура 2. Монтиране на Rosemount 1495 с държач на шайби (ph)

6

февруари 2014 г.

Ръководство за бързо пускане в експлоатация

Сертификати за продукта

Одобрени места на производство

Rosemount Inc. — Chanhassen, Минесота, САЩ

Информация за директивите на ЕС

Декларацията на ЕО за съответствие с всички приложими европейски
директиви за този продукт може да се прочете на уеб сайта на Rosemount
на адрес www.rosemount.com. Можете да получите хартиено копие, като
се свържете с нашите местни търговски представители.

Европейска директива за оборудване под налягане (PED)
(97/23/ЕО)

Дроселна шайба Rosemount 1495
— Добра инженерна практика (SEP)
Трансмитер за налягане
— Разгледайте ръководството за бързо пускане в експлоатация за

съответния трансмитер

Сертификати за опасни местоположения

За информация относно сертифициране на електронни продукти,
разгледайте съответното Ръководство за бързо пускане в експлоатация за
трансмитера за налягане.

7

Ръководство за бързо пускане в експлоатация

00825-0123-4792, версия BB

февруари 2014 г.

Rosemount Inc.

8200 Market Boulevard
Chanhassen, MN, САЩ 55317
Tел. (в САЩ): (800) 999-93 07

Тел. (международен): [phone]
Факс: [phone]

Emerson Process Management
Asia Pacific Private Limited

1 Pandan Crescent
Сингапур 128461
Tел. (65): 6777 8211
Факс: [phone] 6777 0743

Emerson Process Management
GmbH & Co. OHG

Argelsrieder Feld 3
82234 Wessling, Германи я
Tел.: 49 (8153) 9390
Факс: [phone]

Beijing Rosemount Far East
Instrument Co., Limited

No. 6 North Street, Hepingli,
Dong Cheng District
Пекин 100013, Китай
Tел.: (86) (10) 6428 2233
Факс: (86) (10) 6422 8586

Emerson Process Management

ул. „Златен рог” № 22
София 1407, България

Tел. [phone]

© 2014 Rosemount Inc. Всички права запазени. Всички марки са

притежание на собственика.
Логото на Emerson е търговска марка и марка за услуги на

Emerson Electric Co.
Rosemount и рекламният символ на Rosemount са регистрирани търговски
марки на Rosemount Inc.
Modbus® е регистрирана търговска марка на Modbus Organization, Inc.
