Rosemount 1495 Måleskive
Rosemount 1496 Flensunion
Hurtigstartveiledning
00825-0110-4792, Rev. BB
Februar 2014
Hurtigstartveiledning
ADVARSEL
Februar 2014
MERK
Denne installasjonsveiledningen gir deg grunnleggende informasjon om
Rosemounts kondisjoneringsmåleskive 1495. Du vil ikke finne anvisninger om konfigurasjon,
diagnostikk, vedlikehold, service, feilsøking, eksplosjonssikkerhet, flammesikkerhet eller
egensikkerhet (I.S.). Du finner mer informasjon i referansehåndboken for 1495-modellen
(dokumentnummer 00809-0100-4792). Denne håndboken finner du også i elektronisk format
på nettstedet www.rosemount.com.
Prosesslekkasjer kan forårsake skade eller føre til dødsfall
For å unngå prosesslekkasjer skal prosesskoplinger kun forsegles med o-ringer og pakninger
som er beregnet for forsegling med den samsvarende flensen.
Innhold
Plassering av primærelementet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .side 3
Orientering av primærelementet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .side 3
Installering av primærelementet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .side 5
Produktsertifiseringer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .side 7
2
Februar 2014
30 grader
Anbefalt sone 120
grader
30 grader
Strømning
S
t
r
ø
m
n
i
n
g
Anbefalt sone 90 grader
45 grader
45 grader
S
trø
m
n
i
n
g
Hurtigstartveiledning
Trinn 1: Plassering av primærelementet
For å oppnå den angitte nøyaktigheten for en 1495-måleskive kreves en rett
rørstrekning som er lang nok til å produsere en fullstendig utviklet
strømningsprofil. I vedlegg B i håndboken for Rosemount 1495-måleskiven
(00809-0100-4792) finner du en liste over anbefalt rett rørstrekning basert på
ISO 5167, AGA-rapport nr. 3 og ASME MFC 3M-standarder. Det er mulig med en
rett rørstrekning som er kortere, men nøyaktigheten vil påvirkes i henhold til
standardene. Henvend deg til fabrikken for å få mer informasjon.
Trinn 2: Orientering av primærelementet
Horisontal rørmontering
Gass Damp
FLOW
Væske
3
Hurtigstartveiledning
FLOW
Strømning
Strømning
Høy instrumentlinje
Lav instrumentlinje
Lav
transmitterkopling
*
Strømning
* Sørg for at den høye (HI) instrumentlinjen er i samme høyde som den
lave (LO) instrumentlinjen før den går ned til transmitteren.
Høy instrumentlinje
Lav transmitterkopling
Lav instrumentlinje

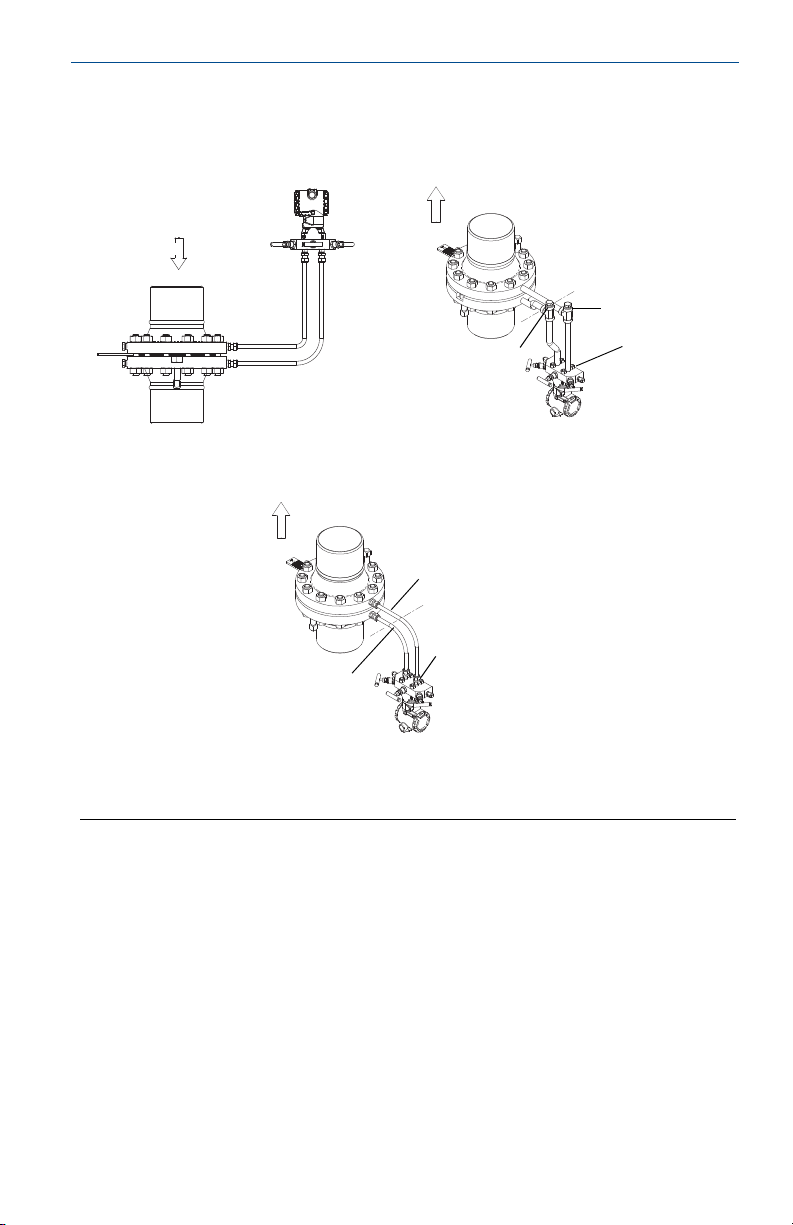

Vertikal rørmontering
Gass Damp
Februar 2014
Væske
4
Februar 2014
Muttere
Transmitter
Skruebolt
Rørseksjon
1595
(1)
Løfteskrue (2)
Plugg (2)
Mutter
Pakning (2)
Løfteskruemutter
S
t
r
ø
m
n
i
n
g
(1) Installasjonstegningene gjelder ved bruk av Rosemount 3051S-, Rosemount 3051C- og
Rosemount 3095MV-transmitter. Se følgende dokumenter for hurtiginstallasjonsanvisninger for transmitterne:
Rosemount 3051S: dokumentnummer 00825-0100-4801
Rosemount 3051C: dokumentnummer 00825-0100-4001
Rosemount 3095MV: dokumentnummer 00825-0100-4716
Løfteskruemutter
Hurtigstartveiledning
Trinn 3: Installering av primærelementet
Merk
Når det gjelder 1496-flensunionen, skal du se i referanseh åndboken for Rosemount 1495-mål eskiven
(dokumentnummer 00809-0100-4792).
Følg disse trinnene for å installere 1495-måleskiven (skovl eller universalplate).
1. Bestem plassering og orientering (se side 3).
2. Installer måleskiven
a. Avlast trykket i linjen i samsvar med de kravene som gjelder ved anlegget.
b. Løsne alle bolter og muttere.
c. Fjern boltene i den ene halvdelen av flensunionen.
d. Åpne flensunionen ved å dreie løfteskruene med klokka.
e. Installer den nye skiven, eller fjern den nåværende skiven for utskiftning
eller kontroll.
f. Installer de nye pakningene når skiven installeres. Det anbefales å installere
nye pakninger hver gang flensunionen tas fra hverandre.
g. Midtstill skiven i rørets indre diameter.
h. Lukk flensunionen ved å dreie løfteskruene mot klokka.
i. Sett på plass boltene.
j. Stram til boltene i stjernemønster.
Figur 1. Installering av Rosemount 1495
5
Hurtigstartveiledning
Muttere
Transmitter
Skruebolt
Rørseksjon
Muttere
Løfteskruemutter
(1) Installasjonstegningene gjelder ved bruk av Rosemount 3051S-, Rosemount 3051C- og
Rosemount 3095MV-transmitter. Se følgende dokumenter for hurtiginstallasjonsanvisninger for transmitterne:
Rosemount 3051S: dokumentnummer 00825-0100-4801
Rosemount 3051C: dokumentnummer 00825-0100-4001
Rosemount 3095MV: dokumentnummer 00825-0100-4716
Løfteskrue
1495
(1)
Figur 2. Installering av Rosemount 1495 med plateholder (PH)
Februar 2014
6
Februar 2014
Hurtigstartveiledning
Produktsertifiseringer
Godkjente produksjonssteder
Rosemount Inc. – Chanhassen, Minnesota USA
Informasjon om europeiske direktiver
EUs samsvarserklæring for alle gjeldende europeiske direktiver for dette
produktet finner du på Rosemounts nettsted www.rosemount.com. Hvis du
ønsker papirutgaven, kan du kontakte den lokale salgsrepresentanten.
Europeisk direktiv for høytrykksutstyr (PED) (97/23/EF)
Rosemount 1495 Måleskive
— God teknisk praksis
Trykktransmitter
— Se hurtiginstallasjonsveiledningen for trykktransmitter
Sertifisering for eksplosjonsfarlige områder
Informasjon angående elektronikkens produktsertifisering finner du i
hurtiginstallasjonsveiledningen for den aktuelle transmitteren.
7
Hurtigstartveiledning
00825-0110-4792, Rev. BB
Februar 2014
Rosemount Inc.
8200 Market Boulevard
Chanhassen, MN USA 55317
Tlf.: (USA) (800) 999-9307
Tlf.: (utenfor USA) (952) 906-8888
Faks: (952) 906-8889
Emerson Process Management
Asia Pacific Private Limited
1 Pandan Crescent
Singapore 128461
Tlf.: (65) 6777 8211
Faks: (65) 6777 0947/65 6777 0743
Emerson Process Management
GmbH & Co. OHG
Argelsrieder Feld 3
82234 Wessling, Tyskland
Tlf.: 49 (8153) 9390
Faks: 49 (8153) 939172
Beijing Rosemount Far East
Instrument Co., Limited
No. 6 North Street, Hepingli,
Dong Cheng District
Beijing 100013, Kina
Tlf.: (86) (10) 6428 2233
Faks: (86) (10) 6422 8586
Emerson Process Management
AS Postboks 204
3901 Porsgrunn
Norge
Tlf.: +(47) 35 57 56 00
Faks: +(47) 35 55 78 68
E-post: Info.n o@emersonprocess. com
http://www.EmersonProcess.no
© 2014 Rosemount Inc. Med enerett. Alle varemerker tilhører eier.
Emerson -logoen er et var emerke og servicem erke for Emerson E lectric Co.
Rosemount og Rosemounts logo er registrerte varemerker for Rosemount Inc.
Modbus® er et registrert varemerke for Modbus Organization, Inc.
