Vodič za brzi početak rada

00825-0125-4792, Rev. BB

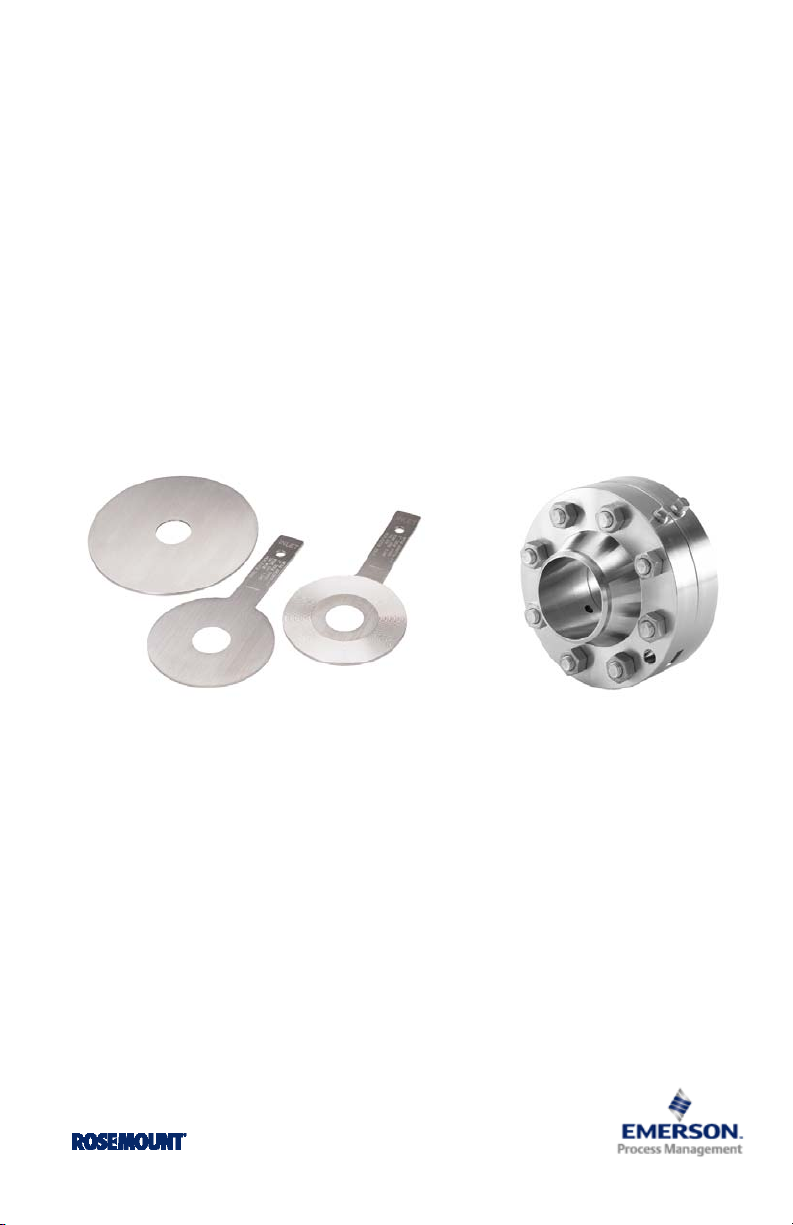

Pločica za mjernu blendu
Rosemount 1495 Spoj prirubnice
i mjerne blende Rosemount 1496

Veljača 2014.

Vodič za brzi početak rada

UPOZORENJE

Veljača 2014.

NAPOMENA

Ovaj priručnik za instalaciju pruža osnovne smjernice za pločicu mjerne blende za
kondicioniranje Rosemount 1495. Ne sadržava upute za konfiguraciju, dijagnostiku,
održavanje, servisiranje, rješavanje problema te instalaciju uređaja u zoni opasnosti od
eksplozije, plamena ili u samosigurnim (I.S.) okruženjima. Više uputa potražite u
referentnom priručniku za model 1495 (broj dokumenta 00809-0100-4792). Ove upute
dostupne su i u elektroničkom obliku na www.rosemount.com.

Propuštanja procesnih tekućina mogu izazvati ozljede ili smrt

Da biste izbjegli propuštanja procesnih tekućina, za brtvljenje procesnih spojeva koristite
samo brtve s odgovarajućom prirubnicom i prstenastim brtvama.

Sadržaj

Primarno mjesto elementa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 3

Primarna orijentacija elementa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 3

Primarna instalacija elementa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 5

Certificiranje proizvoda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 7

2

Veljača 2014.

30 stupnjeva

Preporučena zona

od 120 stupnjeva

30 stupnjeva

Protok

P

r

o

t

o

k

Preporučena zona od 90 stupnjeva

45 stupnjeva

45 stupnjeva

P

r

o

t

o

k

Vodič za brzi početak rada

Korak 1: Primarno mjesto elementa

Da bi se dobila nazivna točnost pločice mjerne blende 1495 potreban je
dostatan ravan prolazak koji proizvodi u cijelosti razvijen profil toka. Popis
preporuka za zahtijevane ravne cijevi temeljen na normi ISO 5167, AGA
izvješće br. 3 i standardu ASME MFC 3M potražite u Dodatku B Priručnika za
pločicu mjerne blende Rosemount 1495 (00809-0100-4792). Mogući su i kraći
ravni prolazi, ali to će utjecati na točnost u skladu s normom. Za daljnje
informacije obratite se u Tvornicu.

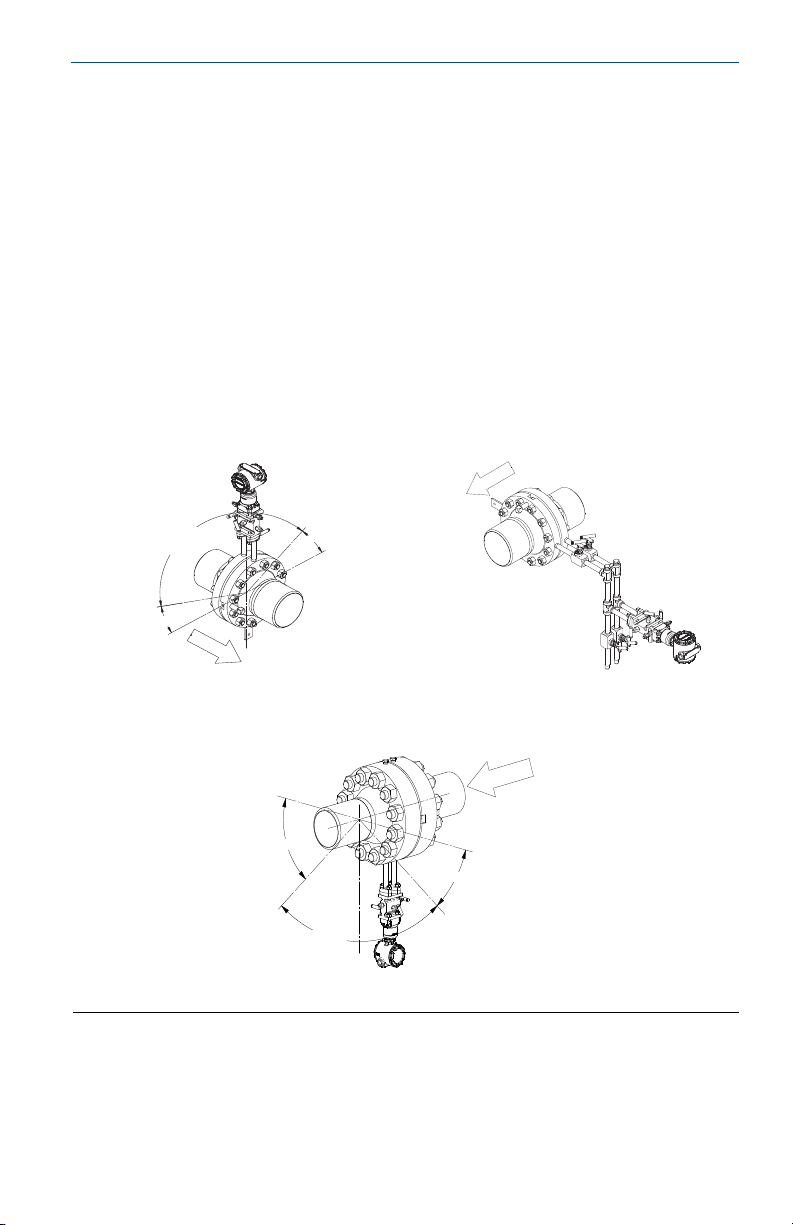

Korak 2: Primarna orijentacija elementa

Instalacija vodoravne cijevi

Plin Para

FLOW

Tekućina

3

Vodič za brzi početak rada

FLOW

Protok

Protok

Linija instrumenta HI

Linija instrumenta LO

Spoj mjernog
pretvornika LO

*

Protok

Prije usmjeravanja toka prema mjernom pretvorniku postavite
liniju instrumenta HI na istu visinu linije instrumenta LO

Linija instrumenta HI

Spoj mjernog pretvornika LO

Linija instrumenta LO

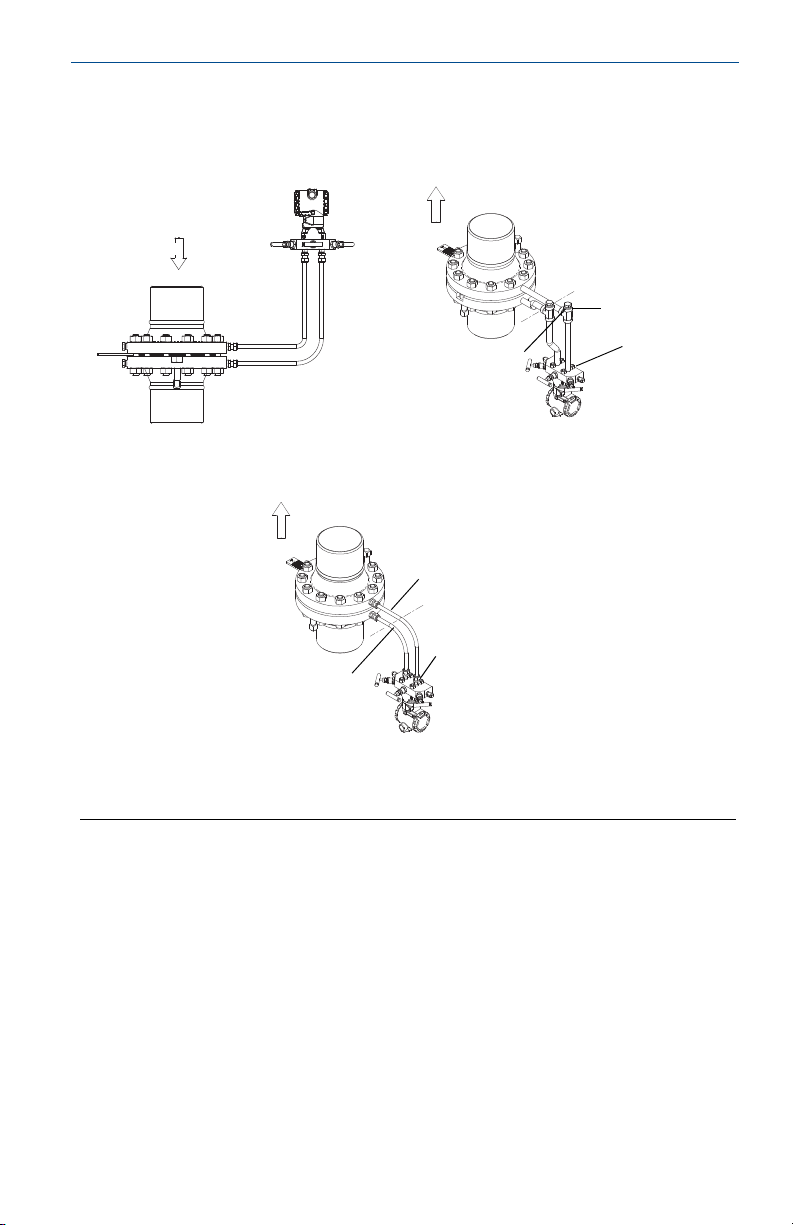

Instalacija uspravne cijevi

Plin Para

Tek ućina

Veljača 2014.

4

Veljača 2014.

Matice

Mjerni pretvornik

Svornjak

Dio cijevi

1595

(1)

Vijak dizalice (2)

Zatvarač (2)

Matica

Brtva (2)

Matica vijka
dizalice

P

r

o

t

o

k

(1) Nacrt instalacije može se primijeniti pri upotrebi mjernih pretvornika Rosemount 3051S,

Rosemount 3051C i Rosemount 3095MV. Upute za brzu instalaciju mjernog pretvornika možete naći u
sljedećim dokumentima.
Rosemount 3051S: broj dokumenta 00825-0100-4801
Rosemount 3051C: broj dokumenta 00825-0100-4001
Rosemount 3095MV: broj dokumenta 00825-0100-4716

Matica vijka
dizalice

Vodič za brzi početak rada

Korak 3: Primarna instalacija elementa

Napomena

Spoj prirubnice 1496 potražite u referentnom priručniku ploče za mjernu blendu
Rosemount 1495 (broj dokumenta 00809-0100-4792).

Za instalaciju ploče za mjernu blendu 1495 (univerzalnog tipa ili u obliku vesla)
pratite ispod navedene korake.

1. Utvrdite orijentaciju i položaj (pogledajte str. 3).

2. Instalirajte mjernu blendu
a. Ispustite tlak u skladu s posebnim zahtjevima mjesta.

b. Otpustite sve svornjake i matice.
c. Uklonite svornjake s jedne polovice spoja prirubnice.
d. Raširite spoj prirubnice okrećući vijke dizalice udesno.
e. Instalirajte novu pločicu ili uklonite postojeću radi zamjene ili pregleda.
f. Pri instaliranju ploče postavite i nove brtve. Preporučuje se da se nove

brtve instaliraju svaki put kad se razdvaja spoj prirubnice.
g. Postavite ploču u I.D. cijevi.
h. Otpustite spoj prirubnice okrećući vijke dizalice ulijevo.
i. Zamijenite svornjake.
j. Zategnite svornjake prema zvjezdastom uzorku.

Slika 1. Instalacija Rosemount 1495

5

Vodič za brzi početak rada

Matice

Mjerni pretvornik

Svornjak

Dio cijevi

Matice

Matica vijka dizalice

(1) Nacrt instalacije može se primijeniti pri upotrebi mjernih pretvornika Rosemount 3051S,

Rosemount 3051C i Rosemount 3095MV. Upute za brzu instalaciju mjernog pretvornika možete naći u
sljedećim dokumentima.
Rosemount 3051S: broj dokumenta 00825-0100-4801
Rosemount 3051C: broj dokumenta 00825-0100-4001
Rosemount 3095MV: broj dokumenta 00825-0100-4716

Vijak dizalice

1495

(1)

Slika 2. instalacija mjerne blende 1495 s držačem ploče (ph)

Veljača 2014.

6

Veljača 2014.

Vodič za brzi početak rada

Certificiranje proizvoda

Lokacije ovlaštenih proizvođača

Rosemount Inc. – Chanhassen, Minnesota, SAD

Informacije o direktivama Europske unije

Deklaracija o sukladnosti EU za sve primjenjive Europske direktive za ovaj
proizvod može se pronaći na web-stranicama tvrtke Rosemount na
www.rosemount.com. Ispisani dokument možete dobiti od lokalnog prodajnog
predstavnika.

Direktiva Europske unije za tlačnu opremu (PED) (97/23/EU)

Pločica za mjernu blendu Rosemount 1495
– dobra inženjerska praksa (SEP)
Mjerni pretvornik tlaka
– pogledajte brzi vodič za instalaciju za odgovarajući mjerni pretvornik tlaka

Certifikati za instalacije u zoni opasnosti od eksplozije

Informacije o certifikaciji elektronike proizvoda potražite u brzom vodiču za
instalaciju odgovarajućeg mjernog pretvornika.
