Rosemount 148 Quick Start Guide [pt]

00825-0222-4148, Rev BA

Transmissor de temperatura
Rosemount™ 148

Guia de início rápido

Março 2020

Guia de início rápido Março 2020

Mensagens de segurança

Notice

Este guia apresenta diretrizes básicas para a instalação do Transmissor de temperatura Rosemount

148. Ele não fornece instruções detalhadas de configuração, diagnóstico, manutenção, assistência
técnica, resolução de problemas ou instalação. Consulte o Manual de referência do transmissor de
temperatura Rosemount 148 para obter mais instruções. O manual e este guia também se encontram
disponíveis em meio eletrônico em Emerson.com/Rosemount.

ATENÇÃO

Explosões

Explosões podem causar morte ou ferimentos graves.

A instalação do dispositivo em um ambiente explosivo deve ser feita de acordo com as normas,
códigos e práticas locais, nacionais e internacionais.

Leia a seção Certificações para áreas classificadas para se informar sobre quaisquer restrições
associadas a uma instalação segura.

ATENÇÃO

Vazamentos no processo

Vazamentos no processo podem causar mortes ou ferimentos graves.

Instale e aperte os poços termométricos ou sensores antes de aplicar pressão.
Não remova o poço termométrico durante a operação.

ATENÇÃO

Choque elétrico

Choques elétricos podem causar morte ou ferimentos graves.
Evite contato com os condutores e os terminais. A alta tensão presente nos fios pode provocar choque

elétrico.

ATENÇÃO

Entradas de conduítes/cabos

Salvo indicação em contrário, as entradas de conduítes/cabos no invólucro do transmissor usam
um formato de rosca de ½–14 NPT. Entradas marcadas com “M20” têm formato de rosca M20 X
1,5. Em dispositivos com várias entradas de conduítes, todas as entradas terão o mesmo formato
de rosca.

Use somente bujões, adaptadores, prensa-cabos ou conduítes com um formato de rosca
compatível ao fechar essas entradas.

Ao instalar em áreas classificadas, use somente os bujões, adaptadores ou prensa-cabos com
certificação Ex ou listados apropriadamente nas entradas do cabo/conduíte.

2 Rosemount 148

Março 2020 Guia de início rápido

ATENÇÃO

Acesso físico

Pessoal não autorizado tem o potencial para causar danos significativos e/ou configuração incorreta
dos equipamentos dos usuários finais. Isso pode ser intencional ou não intencional e deve ser evitado.

A segurança física é uma parte importante de qualquer programa de segurança e fundamental para
proteger seu sistema. Restrinja o acesso físico de pessoas não autorizadas para proteger os bens dos
usuários finais. Isso se aplica a todos os sistemas usados no local da instalação.

Índice

Instalação do software................................................................................................................. 5

Configuração................................................................................................................................6

Monte o transmissor.................................................................................................................... 7

Conecte a fiação.........................................................................................................................11

Certificações de produtos.......................................................................................................... 16

Guia de início rápido 3

Guia de início rápido Março 2020

4 Rosemount 148

Março 2020 Guia de início rápido

1 Instalação do software

Procedimento

1. Coloque o CD_ROM Programador para PC do Rosemount 148 na
unidade.

2. Execute o setup.exe a partir do Windows™ XP, 7, 8 ou 10.

3. Ao usar o software pela primeira vez, configure as portas COM
apropriadas selecionando Port Settings (Configurações de porta)
no menu Communicate (Comunicar).

4. Instale os drivers do Modem MACTek® antes de começar a
configuração padrão no sistema Rosemount 148.

Nota

O padrão do software é a primeira porta COM disponível.

Guia de início rápido 5

Guia de início rápido Março 2020

2 Configuração

2.1 Configurando o transmissor

O Rosemount 148 deve ser configurado para que algumas variáveis básicas
funcionem. Os transmissores são pré-configurados na fábrica com as
especificações do pedido ou com os valores predefinidos de fábrica. A
configuração poderá ser necessária se o transmissor não estiver configurado
ou se as variáveis de configuração precisarem de revisão. Isso pode ser feito
de duas formas: pedindo a configuração de fábrica feita pela Emerson
Automation Solutions ou usando a interface de Programação para PC do
Rosemount 148 na configuração padrão. O Kit de Programação para PC do
Rosemount 148 inclui o software de configuração e um modem de
comunicação. O dispositivo Rosemount 148 precisará de uma fonte de
alimentação externa de 12 a 42,4 VCC para a configuração. Para configurar o
transmissor:

Procedimento

1. Conecte o transmissor e um resistor de carga (250 a 1100 ohms)
com fiação em série à fonte de alimentação.

2. Conecte o modem em paralelo ao resistor de carga e conecte-o ao
PC.

2.2 Verifique a configuração do transmissor

Se o transmissor tiver um sensor conectado (seja um sensor de teste ou um
hardware de instalação real), a configuração pode ser verificada usando a
guia Information (Informações) na interface do Programador para PC do
Rosemount 148. Selecione Refresh (Atualizar) para atualizar o status e
confirmar que o transmissor foi configurado corretamente. Se acontecer
algum problema, consulte o Manual de referência para sugestões de
resolução de problemas.

6 Rosemount 148

Março 2020 Guia de início rápido

3 Monte o transmissor

3.1 Instalação típica para Europa e Ásia-Pacífico

Transmissor para montagem em cabeçote com sensor estilo placa DIN

Procedimento

1. Conecte o poço termométrico ao tubo ou à parede do recipiente do
processo. Instale e aperte os poços termométricos antes de aplicar a
pressão de processo.

2. Monte o transmissor no sensor.

a) Empurre os parafusos de montagem do transmissor pela

placa de montagem do sensor.

3. Realize a instalação elétrica do transmissor no sensor.

4. Insira o conjunto do transmissor-sensor no cabeçote de conexão.

a) Rosqueie o parafuso de montagem do transmissor nos

orifícios de montagem do cabeçote de conexão.

b) Monte a extensão no cabeçote de conexão.

c) Insira o conjunto no poço termométrico.

5. Insira o cabo blindado através do prensa-cabo.

6. Conecte o prensa-cabo no cabo blindado.

7. Insira os fios do cabo blindado no cabeçote de conexão através da
entrada do cabo. Conecte e aperte o prensa-cabo.

8. Conecte os fios do cabo de alimentação blindado aos terminais de
alimentação do transmissor. Evite o contato entre condutores do
sensor e conexões do sensor.

9. Instale e aperte a tampa do cabeçote de conexão. As tampas do
invólucro devem estar totalmente apertadas para atender aos
requisitos de proteção contra explosão.

3.2

Guia de início rápido 7

Instalação típica para Américas do Norte e do Sul

Transmissor para montagem em cabeçote com sensor rosqueado.

Procedimento

1. Conecte o poço termométrico ao tubo ou à parede do recipiente do
processo. Instale e aperte o poço termométrico antes de aplicar a
pressão do processo.

Guia de início rápido Março 2020

2. Conecte os adaptadores e niples de extensão necessários ao poço
termométrico.

3. Sele os niples e as roscas do adaptador com uma fita de silicone.

4. Aparafuse o sensor no poço termométrico. Instale as vedações de
drenagem se necessário para ambientes hostis ou para satisfazer as
exigências legais.

5. Passe os condutores dos fios do sensor através do cabeçote universal
e transmissor.

6. Monte o transmissor na cabeça universal rosqueando os parafusos de
montagem do transmissor nos orifícios de montagem da cabeça
universal.

7. Monte o conjunto transmissor-sensor no poço termométrico. Sele as
roscas do adaptador com fita de silicone.

8. Instale o conduíte para a ligação dos fios de campo à entrada do
conduíte do cabeçote universal. Vede as roscas do conduíte com
uma fita de silicone.

9. Passe os condutores dos fios de campo através do conduíte pelo
cabeçote universal.

10. Conecte o sensor e os condutores de alimentação ao transmissor.
Evite contato com outros terminais.

11. Instale e aperte a tampa do cabeçote universal.

Nota

As tampas do invólucro devem estar totalmente apertadas para
atender aos requisitos de proteção contra explosão.

Exemplo

3.3

8 Rosemount 148

Montagem em um trilho DIN

Para fixar o Rosemount 148H a um trilho DIN, instale o kit de montagem em
trilho apropriado (número de peça 00248-1601-0001) no transmissor
conforme mostrado.

C

B

A

Março 2020 Guia de início rápido

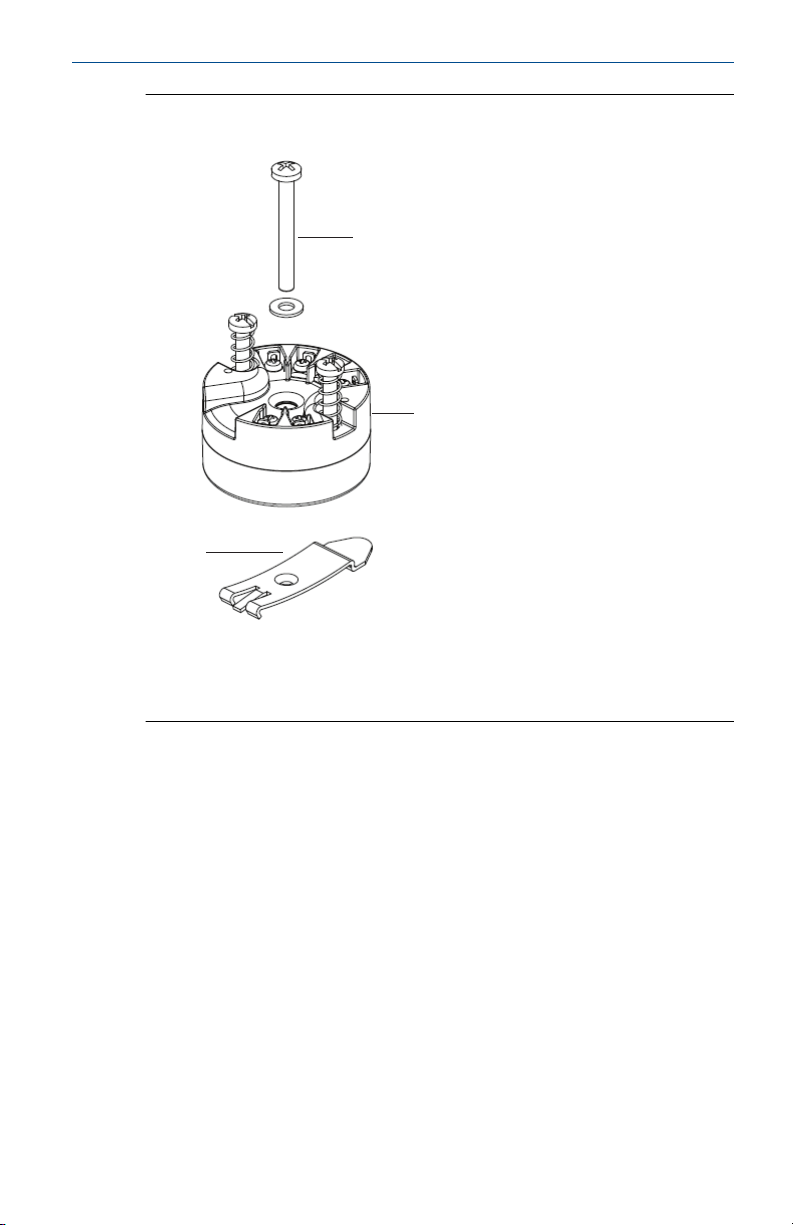

Figura 3-1: Montagem em um trilho DIN

A. Hardware de montagem
B. Transmissor
C. Grampo para montagem em trilho

3.4

Transmissor de montagem em trilho com sensor de montagem remota

A montagem mais simples utiliza:

• Transmissor de montagem remota

• Sensor de montagem integral com bloco de terminais

• Cabeçote de conexão tipo integral

• Extensão padrão

• Poço termométrico de bainha roscada

Consulte a Folha de dados do produto para obter informações completas
sobre o sensor e acessórios de montagem.

Guia de início rápido 9

Guia de início rápido Março 2020

3.5 Transmissor para montagem em trilho com sensor de rosca

A montagem mais simples utiliza:

• Sensor de rosca com cabeçotes suspensos

• Cabeçote de conexão do sensor de rosca

• Conjunto de extensão tipo união e niple

• Poço termométrico de bainha roscada

Consulte a Folha de dados do produto do Sensor Rosemount para obter
informações completas sobre o sensor e acessórios de montagem.

10 Rosemount 148

Março 2020 Guia de início rápido

4 Conecte a fiação

4.1 Diagramas e alimentação

• Os diagramas de fiação dos fios estão localizados no tag superior do

transmissor.

• É necessário o uso de uma fonte de alimentação externa para operar o

transmissor.

• A alimentação necessária nos terminais de alimentação do transmissor é

de 12 a 42,4 VCC (os terminais de alimentação têm capacidade para 42,4
VCC).

Nota

Para evitar danos ao transmissor, não permita que a tensão do terminal caia
abaixo de 12,0 VCC ao trocar os parâmetros de configuração.

4.2 Ligar o transmissor

Procedimento

1. Conecte o condutor de alimentação positivo ao terminal "+".

2. Conecte o cabo de alimentação negativo ao terminal "–".

3. Aperte os parafusos dos terminais.

4. Alimente (12 a 42 VCC).

Exemplo

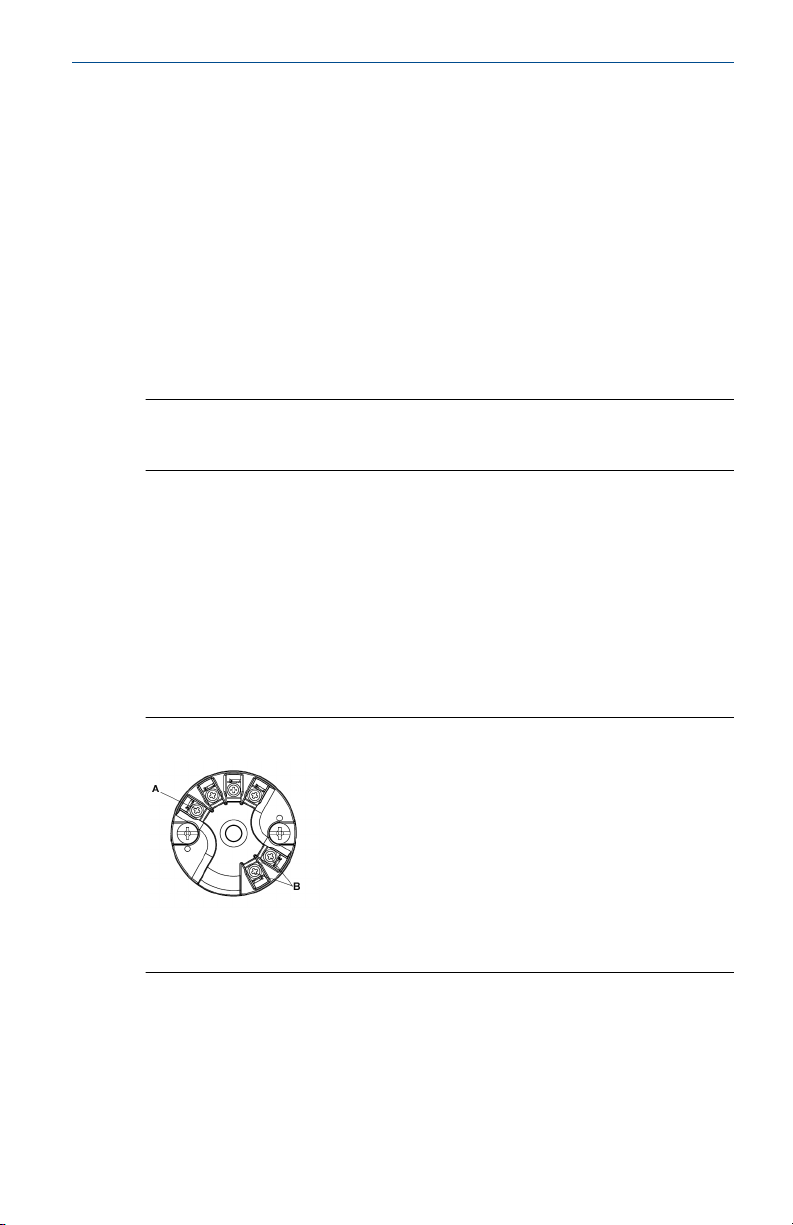

Figura 4-1: Terminais de alimentação, comunicação e do sensor

A. Terminais do sensor
B. Terminais de alimentação/comunicação

Guia de início rápido 11

A

B

D

C

Guia de início rápido Março 2020

4.3 Aterre o transmissor

Entradas do termopar não aterrado, mV e termorresistor/Ohm

Cada instalação do processo tem requisitos diferentes de aterramento. Use
as opções de aterramento recomendadas pela fábrica para o tipo de sensor
específico ou comece com a Opção 1 de aterramento (mais comum).

4.3.1 Aterramento do transmissor: Opção 1

Use este método para invólucros aterrados.

Procedimento

1. Conecte a blindagem da fiação do sensor ao invólucro do
transmissor.

2. Certifique-se de que a blindagem do sensor esteja isolada
eletricamente dos acessórios vizinhos que possam estar aterrados.

3. Aterre a blindagem dos condutores de sinal na extremidade da fonte
de alimentação.

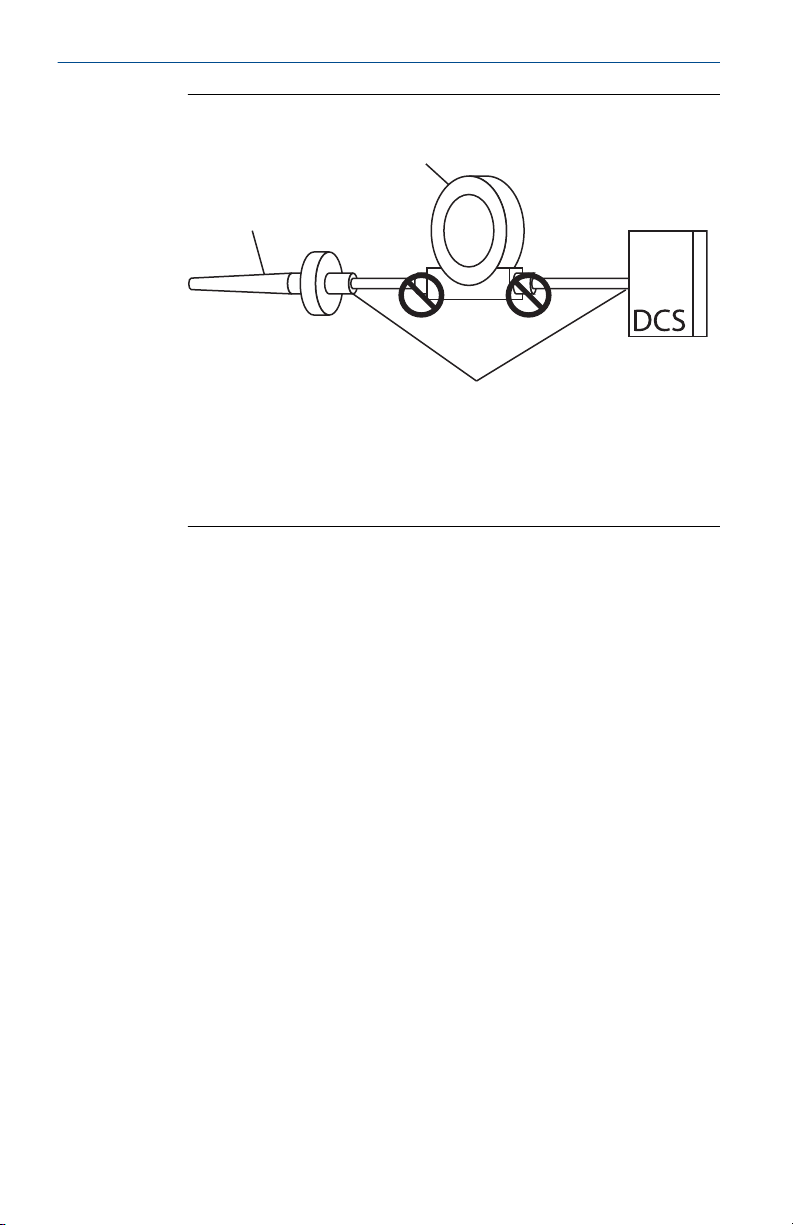

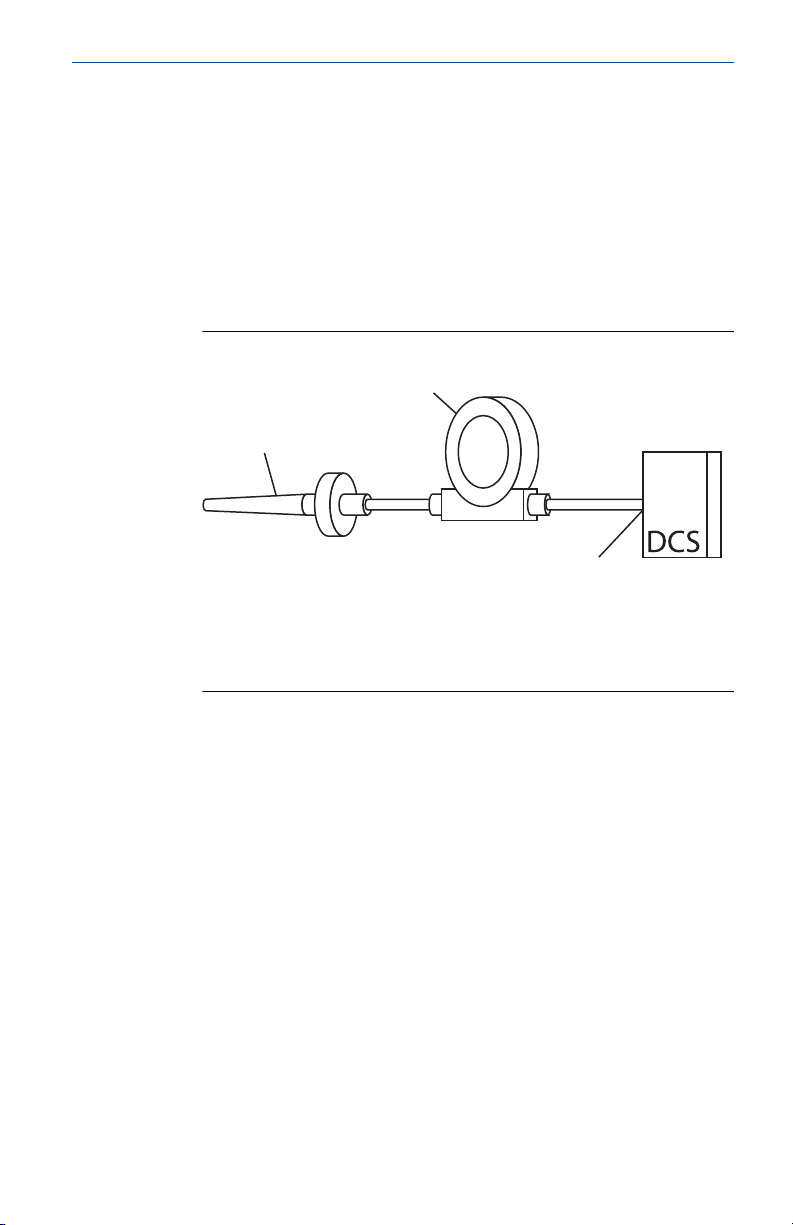

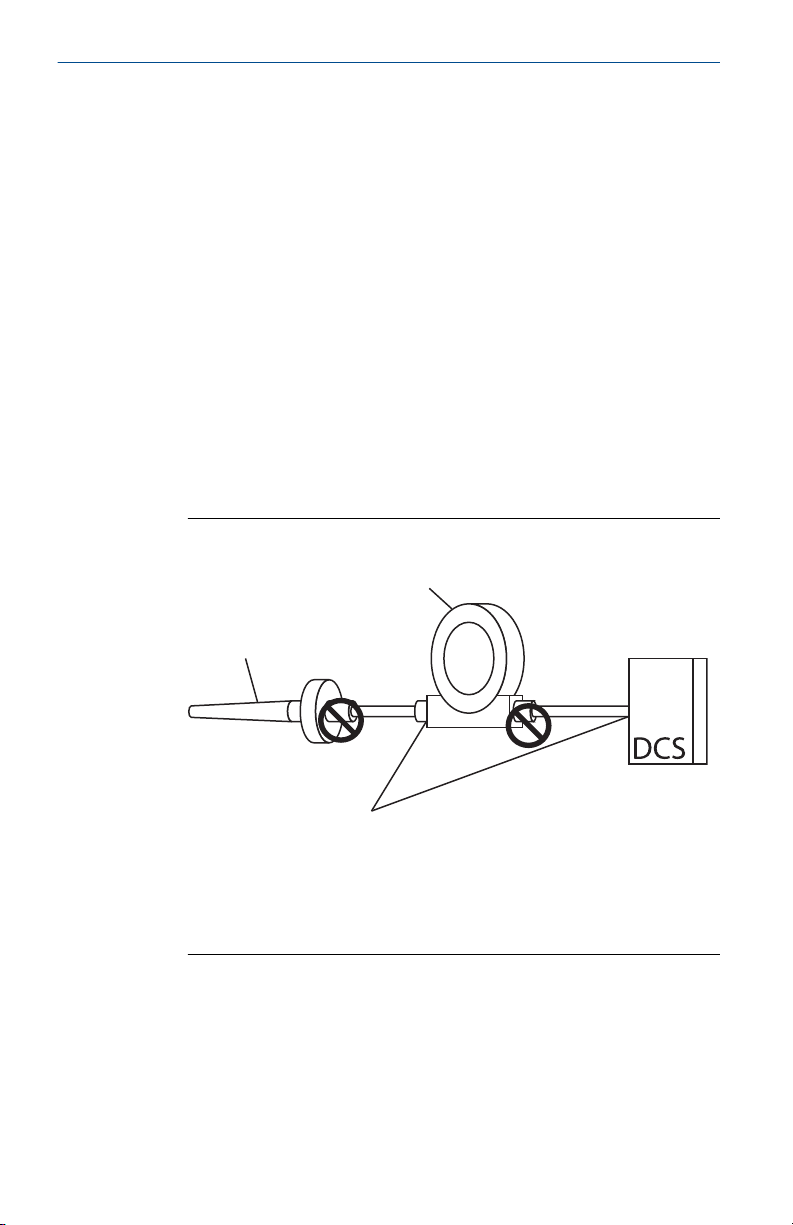

Figura 4-2: Opção 1: Invólucro aterrado

A. Fios do sensor
B. Transmissores
C. Sistema host DCS

D. Ponto de aterramento de blindagem

4.3.2 Aterramento do transmissor: Opção 2

12 Rosemount 148

Use este método para invólucros aterrados.

D

B

A

C

Março 2020 Guia de início rápido

Procedimento

1. Conecte a blindagem da fiação de sinal à blindagem da fiação do
sensor.

2. Certifique-se de que as duas blindagens estejam conectadas uma à
outra e isoladas eletricamente do invólucro do transmissor.

3. Aterre a blindagem somente na extremidade da fonte de
alimentação.

4. Certifique-se de que a blindagem do sensor esteja isolada
eletricamente dos acessórios com ligação à terra ao redor.

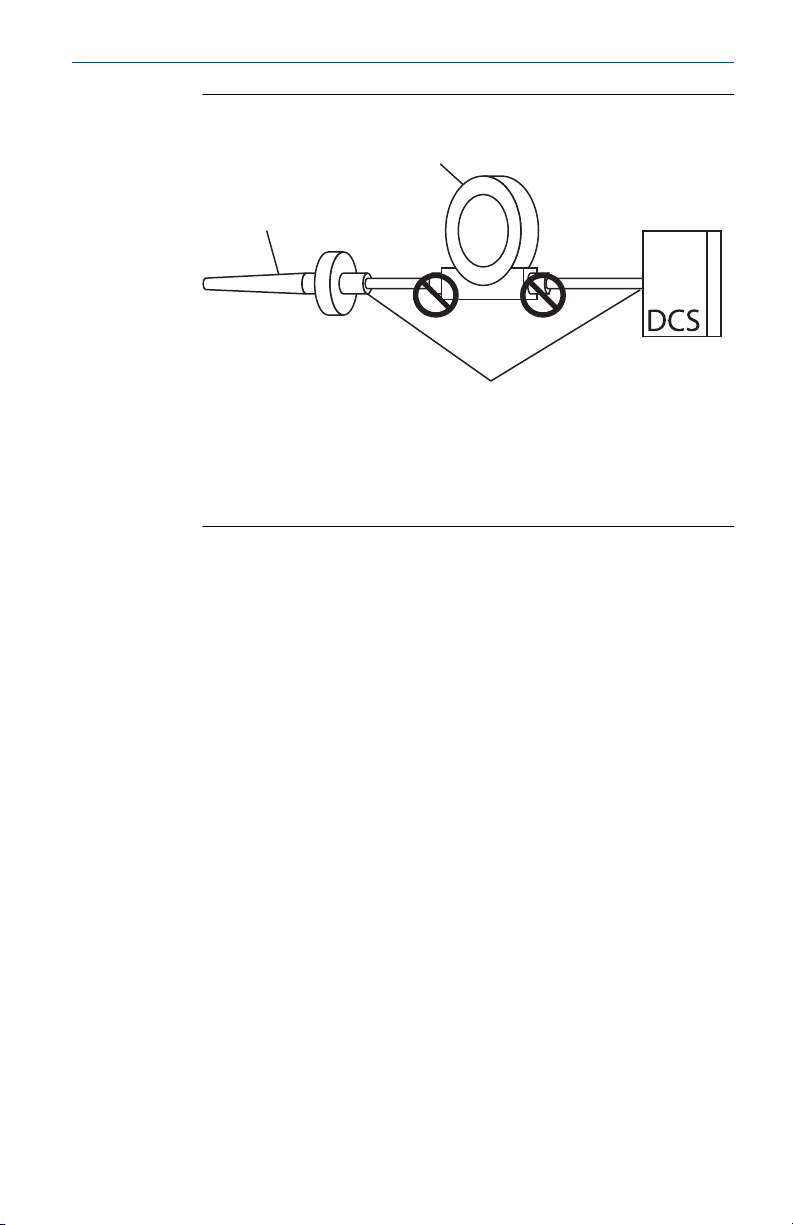

Figura 4-3: Opção 2: Invólucro aterrado

A. Fios do sensor
B. Transmissores
C. Sistema host DCS

D. Ponto de aterramento de blindagem

4.3.3 Aterramento do transmissor: Opção 3

Use este método para invólucros aterrados e não aterrados.

Procedimento

1. Aterre a blindagem da fiação do sensor no sensor, se possível.

2. Certifique-se de que as blindagens do fio do sensor e do fio de sinal
estejam isoladas eletricamente do invólucro do transmissor.

Não conecte a blindagem da fiação de sinal à blindagem de fiação do
sensor.

3. Aterre a blindagem dos condutores de sinal na extremidade da fonte
de alimentação.

Guia de início rápido 13

A

B

D

C

Guia de início rápido Março 2020

Figura 4-4: Opção 3: Invólucro aterrado e não aterrado

A. Fios do sensor
B. Transmissores
C. Sistema host DCS

D. Ponto de aterramento de blindagem

4.3.4 Aterramento do transmissor: Opção 4

Use este método para entradas de termopar aterradas.

Procedimento

1. Aterre a blindagem de fiação do sensor no sensor.

2. Certifique-se de que as blindagens do fio do sensor e do fio de sinal
estejam isoladas eletricamente do invólucro do transmissor.

Não conecte a blindagem da fiação de sinal à blindagem de fiação do
sensor.

3. Aterre a blindagem dos condutores de sinal na extremidade da fonte
de alimentação.

14 Rosemount 148

A

B

D

C

Março 2020 Guia de início rápido

Figura 4-5: Opção 4: Entradas de termopar aterradas

A. Fios do sensor
B. Transmissores
C. Sistema host DCS

D. Ponto de aterramento de blindagem

Guia de início rápido 15

Guia de início rápido Março 2020

5 Certificações de produtos

Rev 1.13

5.1 Informações sobre Diretrizes Europeias

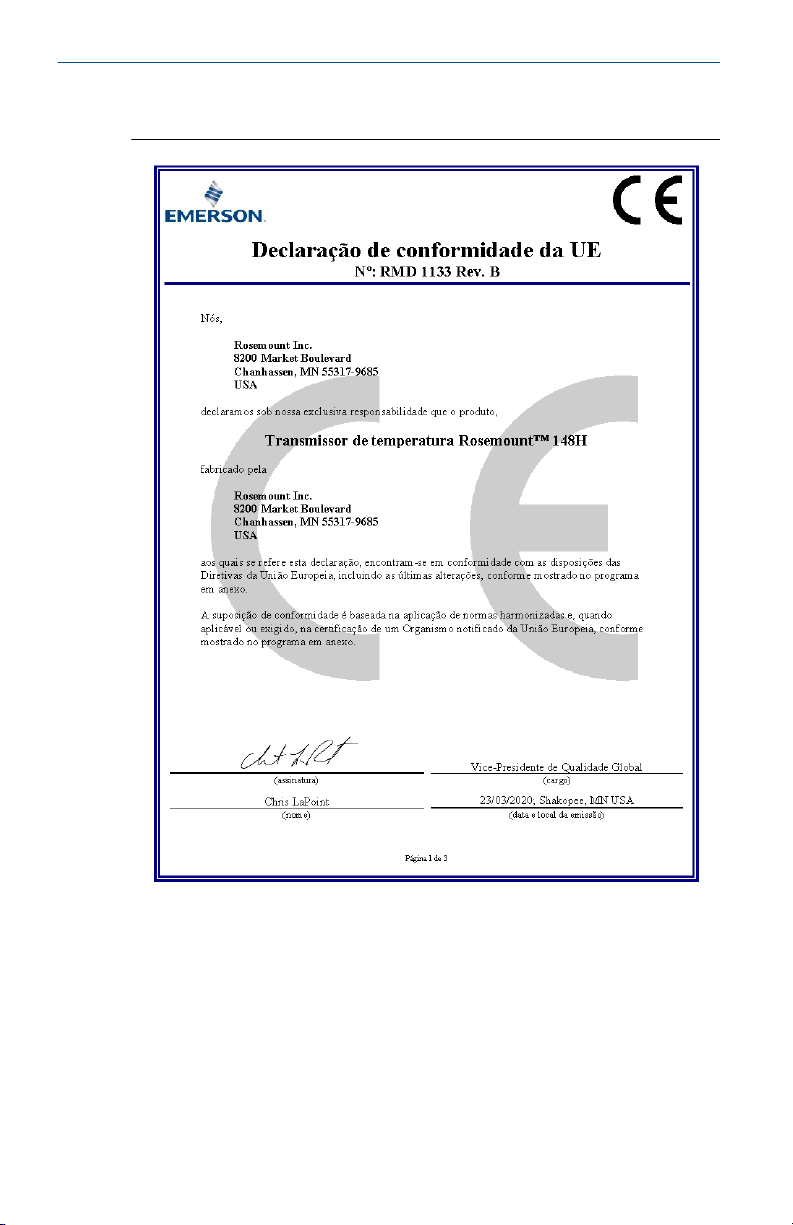

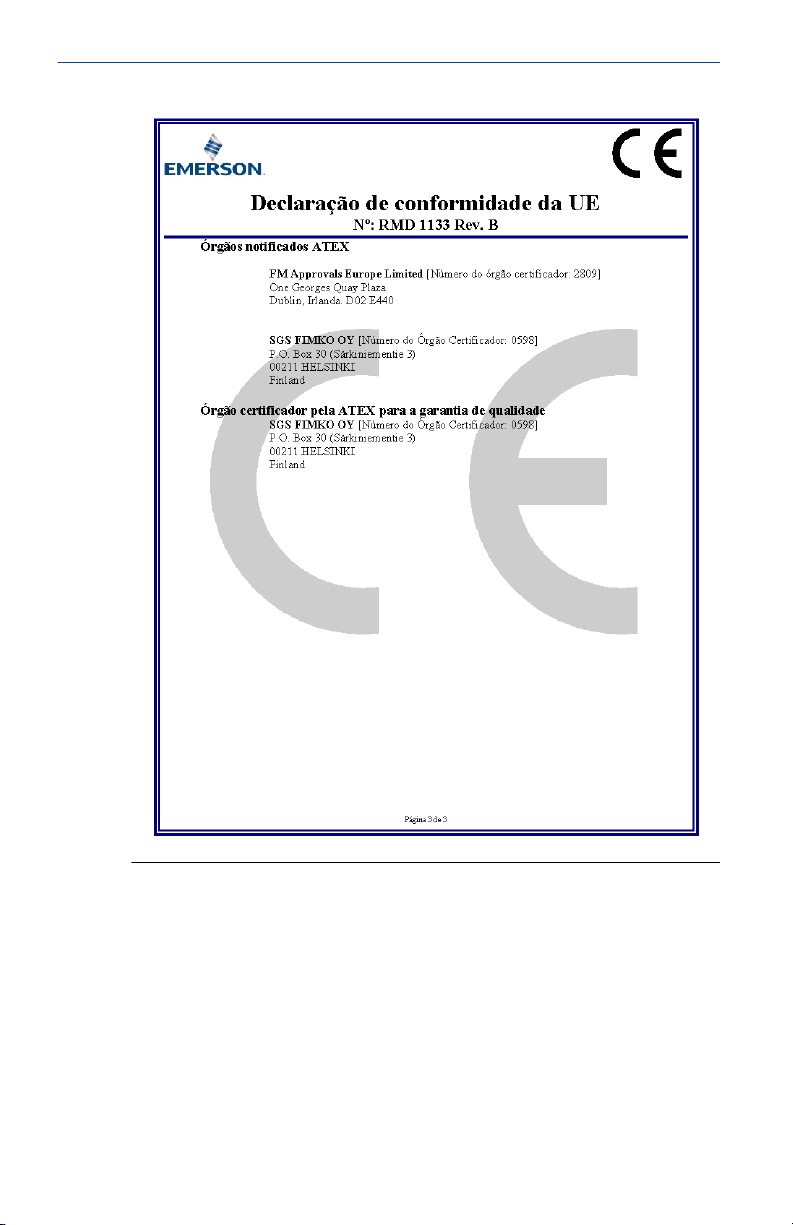

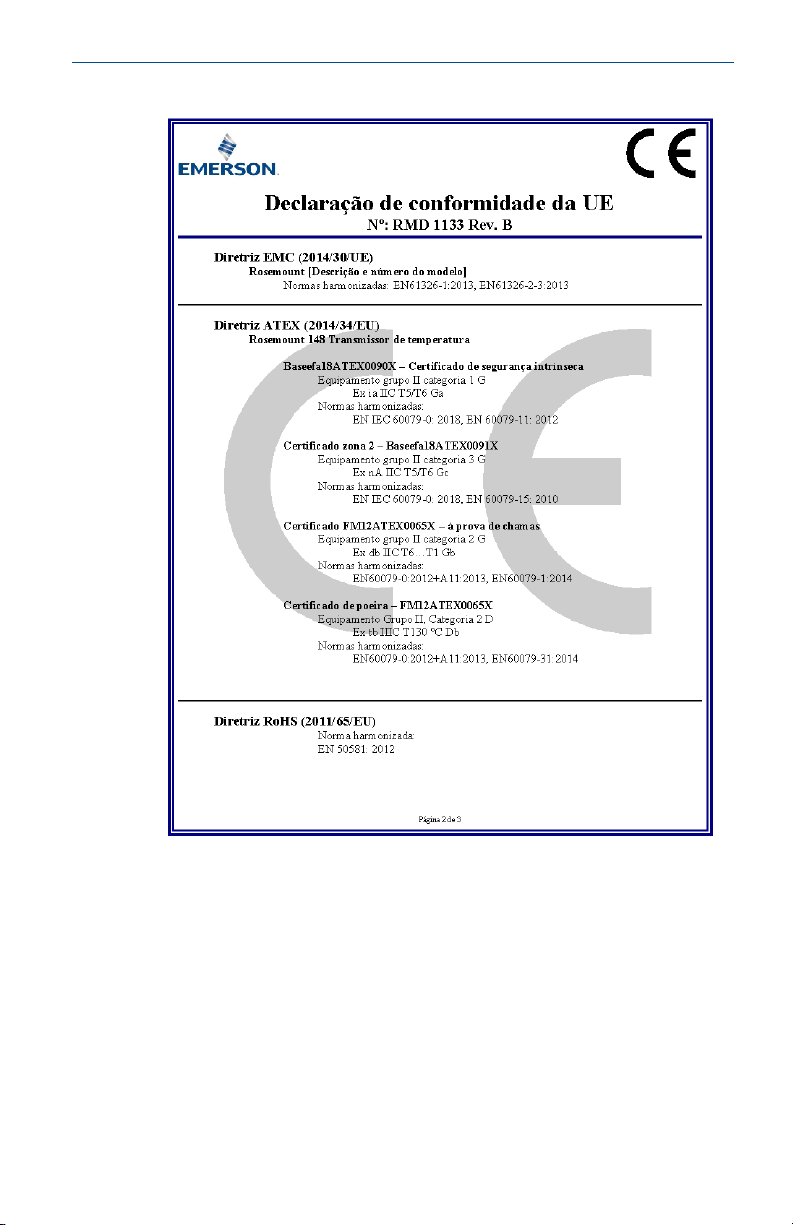

Uma cópia da Declaração de conformidade da UE pode ser encontrada no
final do Guia de início rápido. A revisão mais recente da Declaração de
Conformidade da UE pode ser encontrada em Emerson.com/Rosemount.

5.2 Certificações usuais

Como padrão, o transmissor foi examinado e testado para determinar se o
projeto atende aos requisitos básicos elétricos, mecânicos e de proteção
contra incêndio por um laboratório de testes nacionalmente reconhecido
(NRTL), como acreditado pela Instituto Nacional de Segurança e Saúde
Ocupacional (OSHA).

5.3 América do Norte

O US National Electrical Code® (NEC - Código elétrico nacional dos EUA) e o
Canadian Electrical Code (CEC - Código elétrico canadense) permitem o uso
de equipamentos marcados por divisão em zonas e equipamentos marcados
por zona em divisões. As marcações devem ser apropriadas para a
classificação de área, gás e classe de temperatura. Essas informações são
claramente definidas nos respectivos códigos.

5.4

EUA

5.4.1 E5 À prova de explosão e à prova de ignição por poeira

Certificado

Normas utiliza­das

Marcações

1091070
FM Classe 3600-2011, FM Classe 3611-2004, FM Classe

3615-2006, FM 3616-2011, UL Std. Nº 60079-0: Ed.6, UL
Std. Nº 50E

CL I/II/III, DIV 1, GP, B, C, D, E, F, G; quando instalado
conforme o desenho Rosemount 00644-1059; Tipo 4X;
IP66/68

5.4.2 I5 Segurança Intrínseca e à prova de incêndio

Certificado
Normas uti-

lizadas

16 Rosemount 148

1091070
FM Classe 3600-2011, FM Classe 3610-2010, FM Classe

3611-2004, UL Norma Nº 60079-0: Ed.6, UL Norma Nº
60079-11: Ed. 6, UL Norma Nº 50E

Março 2020 Guia de início rápido

Marcações

CL I/II/III, DIV 1, GP A, B, C, D, E, F, G; NI CL1, DIV 2, GP A, B,
C, D quando instalado de acordo com o desenho Rose­mount 00148-1056; Tipo 4X; IP66/68

5.5 Canadá

5.5.1 I6 Intrinsecamente seguro, Canadá

Certificado
Normas utili-

zadas

Marcações

5.5.2 K6 CSA Intrinsecamente seguro, À prova de explosão e Divisão 2

Certifica­do

Normas
utilizadas

Marca­ções

1091070
CAN/CSA C22.2 Nº 0-10, CSA Norma C22.2 Nº 25-1966,

CAN/CSA C22.2 Nº 94-M91, CAN/CSA C22.2 Nº 157-92,
CSA C22.2 Nº 213-M1987, CAN/CSA C22.2 Nº
60079-11:14, C22.2 Nº 60529-05

IS CL I, DIV 1 GP A, B, C, D quando instalado de acordo com
o desenho Rosemount 00148-1056; CL I DIV 2 GP A, B, C,
D; Tipo 4X; IP66/68

1091070

CAN/CSA C22.2 Nº 0-10, CSA Norma C22.2 Nº 25-1966, CSA
Norma C22.2 Nº 30-M1986, CAN/CSA C22.2 Nº 94-M91, CSA
Norma C22.2 Nº 142-M1987, CAN/CSA C22.2 Nº 157-92, CSA
C22.2 Nº 213-M1987, C22.2 Nº 60529-05

XP CL I/II/III, DIV 1, GP B, C, D, E, F, G quando instalado confor­me o desenho Rosemount 00644-1059; IS CL I, DIV 1 GP A, B,
C, D quando instalado conforme o desenho Rosemount
00148-1056; CL I DIV 2 GP A, B, C, D; Tipo 4X, IP66/68; O selo
do conduíte não é necessário

5.6 Europa

5.6.1 E1 ATEX à prova de chamas

Certificado
Normas utili-

zadas
Marcações

Condições específicas para uso seguro (X):

1. Consulte o certificado para a faixa de temperatura ambiente.

Guia de início rápido 17

FM12ATEX0065X
EN 60079-0: 2012+A11:2013, EN 60079-1: 2014, EN

60529:1991 +A1:2000 + A2:2013

II 2 G Ex db IIC T6…T1 Gb, T6(-50 °C ≤ Ta ≤ +40 °C),
T5…T1(-50 °C ≤ Ta ≤ +60 °C); consulte a Tabela 5-1 para
obter as temperaturas do processo.

Guia de início rápido Março 2020

2. A etiqueta não metálica pode armazenar uma carga eletrostática e
transformar-se em fonte de ignição em ambientes do Grupo III.

3. Proteja a tampa do display LCD contra energias de impacto acima de
quatro joules.

4. Juntas à prova de chamas não foram projetadas para serem
consertadas.

5. É necessário que uma carcaça com certificação Ex d ou Ex tb esteja
conectada às sondas de temperatura com a opção de carcaça “N”.

6. O usuário final deve ter cuidado para garantir que a temperatura da
superfície externa do equipamento e do pescoço da sonda de
temperatura do sensor tipo DIN não ultrapasse os 266 °F (130 °C).

7. Opções de pintura não padrão podem causar risco de descarga
eletrostática. Evite instalações que causem acúmulo eletrostático em
superfícies pintadas e limpe as superfícies pintadas somente com um
pano úmido. Se a tinta for encomendada através de um código de
opção especial, entre em contato com o fabricante para obter mais
informações.

5.6.2 I1 Segurança intrínseca ATEX

Certificado
Normas utiliza-

das
Marcações

Condição Especial de Uso Seguro (X):

1. O equipamento, se fornecido sem uma carcaça, deve ser instalado
em uma carcaça que forneça um grau de proteção de, pelo menos,
IP20. Carcaças não metálicas devem ter uma resistência de superfície
inferior a 1 GΩ; carcaças de liga leve ou zircônio devem ser
protegidas contra impacto e atrito quando localizadas em um
ambiente Zona 0.

Baseefa18ATEX0090X
EN IEC 60079-0: 2018, EN 60079-11: 2012

II 1 G Ex ia IIC T5/T6 Ga, T5(-60 °C ≤ Ta ≤ +80 °C),
T6(-60 °C ≤ Ta ≤ +60 °C).
Consulte a Tabela 5-2 para obter os parâmetros de enti­dade.

5.6.3 N1 ATEX Zona 2 - com carcaça

Certificado
Normas utilizadas

Baseefa18ATEX0091X
EN IEC 60079-0:2018, EN 60079-15:2010

18 Rosemount 148

Março 2020 Guia de início rápido

Marcações

II 3 G Ex nA IIC T5/T6 Gc, T5(-60 °C ≤ Ta ≤ +80 °C),

T6(-60 °C ≤ Ta ≤ +60 °C);

5.6.4 NC ATEX Zona 2 - sem carcaça

Certificado
Normas utilizadas
Marcações

Condição Especial de Uso Seguro (X):

1. O equipamento, se fornecido sem uma carcaça, deve ser instalado
em uma carcaça devidamente certificada, de forma que tenha um
grau de proteção de, pelo menos, IP54 de acordo com a IEC 60529 e
EN 60079-15 e esteja localizado em uma área com grau de poluição
2 ou melhor, como definido na IEC 60664-1.

Baseefa18ATEX0091X
EN IEC 60079-0:2018, EN 60079-15:2010

II 3 G Ex nA IIC T5/T6 Gc, T5(-60 °C ≤ Ta ≤ +80 °C),

T6(-60 °C ≤ Ta ≤ +60 °C)

5.6.5 ND ATEX À prova de ignição por poeira

Certificado
Normas utili-

zadas
Marcações

FM12ATEX0065X
EN 60079-0: 2012+A11:2013, EN 60079-31:2014, EN

60529:1991 +A1:2000 + A2:2013

II 2 D Ex tb IIIC T130 °C Db, (-40 °C ≤ Ta ≤ +70 °C); IP66
Consulte a Tabela 5-1 para obter informações sobre tem­peraturas de processo.

Condições específicas para uso seguro (X):

1. Consulte o certificado para a faixa de temperatura ambiente.

2. A etiqueta não metálica pode armazenar uma carga eletrostática e
transformar-se em fonte de ignição em ambientes do Grupo III.

3. Proteja a tampa do display LCD contra energias de impacto acima de
quatro joules.

4. Juntas à prova de chamas não foram projetadas para serem
consertadas.

5. É necessário que uma carcaça com certificação Ex d ou Ex tb esteja
conectada às sondas de temperatura com a opção de carcaça “N”.

6. O usuário final deve ter cuidado para garantir que a temperatura da
superfície externa do equipamento e do pescoço da sonda de
temperatura do sensor tipo DIN não ultrapasse os 266 °F (130 °C).

Guia de início rápido 19

Guia de início rápido Março 2020

7. Opções de pintura não padrão podem causar risco de descarga
eletrostática. Evite instalações que causem acúmulo eletrostático em
superfícies pintadas e limpe as superfícies pintadas somente com um
pano úmido. Se a tinta for encomendada através de um código de
opção especial, entre em contato com o fabricante para obter mais
informações.

5.7 Internacional

5.7.1 E7 IECEx à prova de chamas

Certificado
Normas utili-

zadas
Marcações

Condições específicas para uso seguro (X):

1. Consulte o certificado para a faixa de temperatura ambiente.

2. A etiqueta não metálica pode armazenar uma carga eletrostática e
transformar-se em fonte de ignição em ambientes do Grupo III.

3. Proteja a tampa do display LCD contra energias de impacto acima de
quatro joules.

4. Juntas à prova de chamas não foram projetadas para serem
consertadas.

5. É necessário que uma carcaça com certificação Ex d ou Ex tb esteja
conectada às sondas de temperatura com a opção de carcaça “N”.

6. O usuário final deve ter cuidado para garantir que a temperatura da
superfície externa do equipamento e do pescoço da sonda de
temperatura do sensor tipo DIN não ultrapasse os 266 °F (130 °C).

IECEx FMG 12.0022X
IEC 60079-0:2011, IEC 60079-1:2014-06, IEC

60079-31:2013
Ex db IIC T6…T1 Gb, T6(-50 °C ≤ Ta ≤ +40 °C), T5…T1(-50 °C

≤ Ta ≤ +60 °C);
Ex tb IIIC T130 °C Db, (-40 °C ≤ Ta ≤ +70 °C); IP66

Consulte a Tabela 5-1 para obter informações sobre tempe­raturas de processo.

7. Opções de pintura não padrão podem causar risco de descarga
eletrostática. Evite instalações que causem acúmulo eletrostático em
superfícies pintadas e limpe as superfícies pintadas somente com um
pano úmido. Se a tinta for encomendada através de um código de
opção especial, entre em contato com o fabricante para obter mais
informações.

5.7.2 Segurança intrínseca I7 IECEx

Certificado

20 Rosemount 148

IECEx BAS 18.0062X

Março 2020 Guia de início rápido

Normas
Marcações

Condição Especial de Uso Seguro (X):

1. O equipamento, se fornecido sem uma carcaça, deve ser instalado

IEC 60079-0:2017, IEC 60079-11:2011
Ex ia IIC T5/T6 Ga, T5(-60 °C ≤ Ta ≤ +80 °C), T6(-60 °C ≤ Ta ≤

+60 °C)
Consulte a Tabela 5-2 para obter os parâmetros de entidade.

em uma carcaça que forneça um grau de proteção de, pelo menos,
IP20. Carcaças não metálicas devem ter uma resistência de superfície
inferior a 1 GΩ; carcaças de liga leve ou zircônio devem ser
protegidas contra impacto e atrito quando localizadas em um
ambiente Zona 0.

5.7.3 N7 IECEx Zona 2 - com carcaça

Certificado
Normas
Marcações

IECEx BAS 18.0063X
IEC 60079-0:2017, IEC 60079-15:2010
Ex nA IIC T5/T6 Gc; T5(-60 °C ≤ Ta ≤ +80 °C), T6(-60 °C ≤ Ta ≤

+60 °C)

5.7.4 NG IECEx Tipo n – sem carcaça

Certificado
Normas
Marcações

IECEx BAS 18.0063X
IEC 60079-0:2017, IEC 60079-15:2010
Ex nA IIC T5/T6 Gc; T5(-60 °C ≤ Ta ≤ +80 °C), T6(-60 °C ≤ Ta ≤

+60 °C)

Condição Especial de Uso Seguro (X):

1. O equipamento, se fornecido sem uma carcaça, deve ser instalado
em uma carcaça devidamente certificada, de forma que tenha um
grau de proteção de, pelo menos, IP54 de acordo com a IEC 60529 e
IEC 60079-15 e esteja localizado em uma área com grau de poluição
2 ou melhor, como definido na IEC 60664-1.

5.8

Brasil

5.8.1 I2 Brasil Segurança intrínseca

Certificado
Normas
Marcações

Guia de início rápido 21

UL-BR 19.0202X
ABNT NBR IEC 60079-0:2013, ABNT NBR IEC 60079-11:2013
Ex ia IIC T5 Ga (-60 °C ≤ Ta ≤ +80 °C); Ex ia IIC T6 Ga (-60 °C ≤ T

≤ +60 °C)

a

Guia de início rápido Março 2020

Consulte a Tabela 5-2 para obter os parâmetros de entidade.

Condição Especial de Uso Seguro (X):

1. O equipamento, se fornecido sem uma carcaça, deve ser instalado
em uma carcaça que forneça um grau de proteção de, pelo menos,
IP20. Carcaças não metálicas devem ter uma resistência de superfície
inferior a 1GΩ; carcaças de liga leve ou zircônio devem ser protegidas
contra impacto e atrito quando localizadas em um ambiente Zona 0
(áreas que exigem EPL Ga).

5.9 Combinações

K5

Combinação de E5 e I5

22 Rosemount 148

Março 2020 Guia de início rápido

5.10 Tabelas

Tabela 5-1: Temperaturas de processo

Classe de
temperatu­ra

Temperaturas
ambiente

Temperatura de processo sem tampa do LCD (°C)

Sem ext. 3 pol. 6 pol. 9 pol.

T6 -50 °C a +40 °C 55 55 60 65

T5 -50 °C a +60 °C 70 70 70 75

T4 -50 °C a +60 °C 100 110 120 130

T3 -50 °C a +60 °C 170 190 200 200

T2 -50 °C a +60 °C 280 300 300 300

T1 -50 °C a +60 °C 440 450 450 450

T130 °C -40 °C a +70 °C 100 110 110 120

Tabela 5-2: Parâmetros de Entidade

Terminais de laço + e - Terminais do sensor 1 a 4

Tensão U

Corrente I

Potência P

i

i

i

Capacitância C

Indutância L

i

i

30 V 30 V

266 mA 26 mA

1 W 191 mW

0 nF 1,54 nF

0 mH 0 µH

Guia de início rápido 23

Guia de início rápido Março 2020

5.11 Declaração de conformidade

24 Rosemount 148

Março 2020 Guia de início rápido

Guia de início rápido 25

Guia de início rápido Março 2020

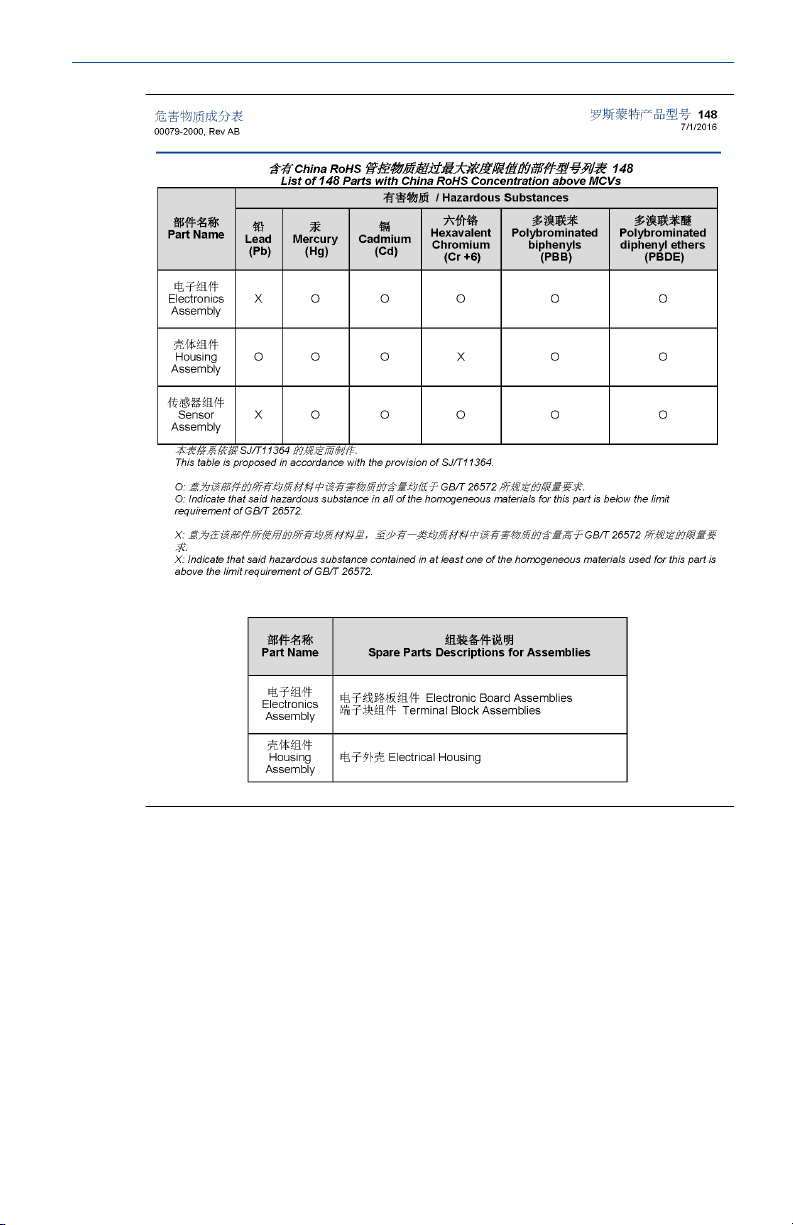

5.12 RoHS

26 Rosemount 148

Março 2020 Guia de início rápido

Guia de início rápido 27

*00825-0222-4148*

Guia de início rápido

00825-0222-4148, Rev. BA

Março 2020

Sede global

Emerson Automation Solutions
6021 Innovation Blvd.
Shakopee, MN 55379, EUA

[phone] ou [phone]
[phone]
[e-mail]

Escritório regional da Europa

Emerson Automation Solutions Europe
GmbH
Neuhofstrasse 19a P.O. Box 1046
CH 6340 Baar
Suíça

[phone]
[phone]
[e-mail]

Escritório regional do Oriente Médio e
África

Emerson Automation Solutions
Emerson FZE P.O. Box 17033
Jebel Ali Free Zone - South 2
Dubai, Emirados Árabes Unidos

[phone]
[phone]
[e-mail]

Escritório regional da América Latina

Emerson Automation Solutions
1300 Concord Terrace, Suite 400
Sunrise, FL 33323, EUA

[phone]
[phone]
[e-mail]

Escritório regional Ásia-Pacífico

Emerson Automation Solutions
1 Pandan Crescent
Cingapura 128461

[phone]
[phone]
[e-mail]

Emerson Automation Solutions Brasil
LTDA

Av. Holingsworth, 325
Iporanga, Sorocaba, São Paulo
18087-105
Brasil

55-15-3238-3788
55-15-3238-3300

Linkedin.com/company/Emerson-

Automation-Solutions

Twitter.com/Rosemount_News
Facebook.com/Rosemount
Youtube.com/user/

RosemountMeasurement

©

2019 Emerson. Todos os direitos reservados.

Os Termos e Condições de Venda da Emerson
estão disponíveis sob demanda. O logotipo da
Emerson é uma marca comercial e marca de
serviço da Emerson Electric Co. Rosemount é
uma marca de uma das empresas do grupo
Emerson. Todas as outras marcas são
propriedade de seus respectivos proprietários.
