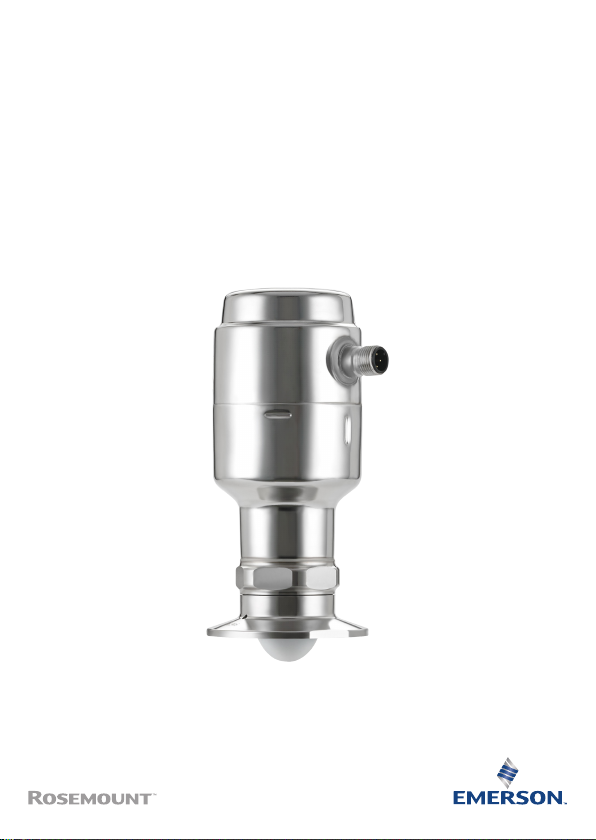

Rosemount™ 1408H
レベルトランスミッタ
非接触型レーダー
クイック・スタート・ガイド
00825-0104-4480, Rev AC
2021 年 9 月
1 本ガイドについて
本クイック・スタート・ガイドは、Rosemount 1408H レベルトラン
スミッタの基本的なガイドラインについて説明しています。詳細
な手順ついては、 1408H リファレンスマニュアル を参照してくだ
さい。
1.1 安全上の注意事項
警告
安全設置および点検ガイドラインに従わない場合は、死亡または重
傷にいたる可能性があります。
送信器が有資格の要員により、該当する実施規則に準じて設定され
ることを確認します。
装置は本クイックスタートガイドおよび参照マニュアルの指示通
りに使用します。そうでない場合、装置が備える保護機能を損なう
場合があります。
修理、例えばコンポーネントの交換などは安全性を脅かす場合があ
るので、いかなる場合であっても許可されません。
警告
プロセスリークは、死亡または重傷を招く可能性があります。
送信器を慎重に取り扱います。
加圧する前にプロセスコネクタを取り付けて固定します。
トランスミッタの稼働中にプロセスコネクタを緩めたり外したり
しようとしないでください。
2
警告
物理的アクセス
無許可者がエンドユーザの装置に著しい損害を与えたり、誤った設
定をしたりする潜在的な可能性があります。これは故意または過
失で行なわれる場合があり、それを防ぐ必要があります。
物理的なセキュリティはセキュリティプログラムの重要な一部で
あり、システムを守るための基本です。無許可者による物理的アク
セスを制限することでエンドユーザの資産を守ります。これは施
設内で使用するシステムすべてに当てはまることです。
注意
高温表面
トランスミッタとプロセスシールは、プロセス温度が高いと高温に
なることがあります。点検・修理する前に冷まします。
注
PTFE シールに傷を付けたり損傷したりしないように注意してくだ
さい。
3
2 トランスミッタをタンクに取り付ける
2.1 トリクランプ版を取り付ける
手順
1. タンクフランジの最上部に適切なガスケットを取り付けま
す。
2. トランスミッタをノズルに下ろします。
3. クランプを推奨トルクで締めます (メーカーの取扱説明書を
参照)。
4

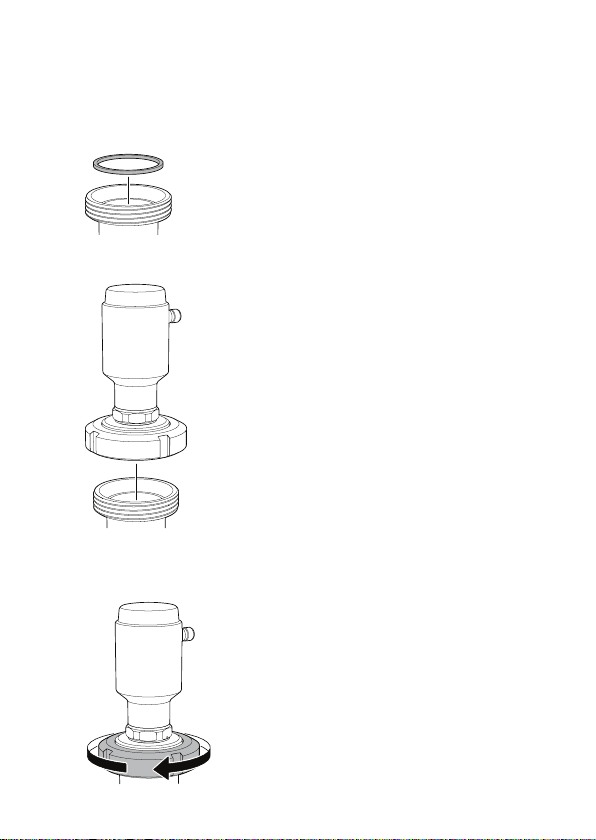

2.2 デイリーカップリング (DIN 11851) の取り付け
手順
1. タンクフランジの最上部に適切なガスケットを取り付けま
す。
2. トランスミッタをノズルに下ろします。
3. ロックナットを推奨トルクで締めます (メーカーの取扱説明
書を参照)。
5

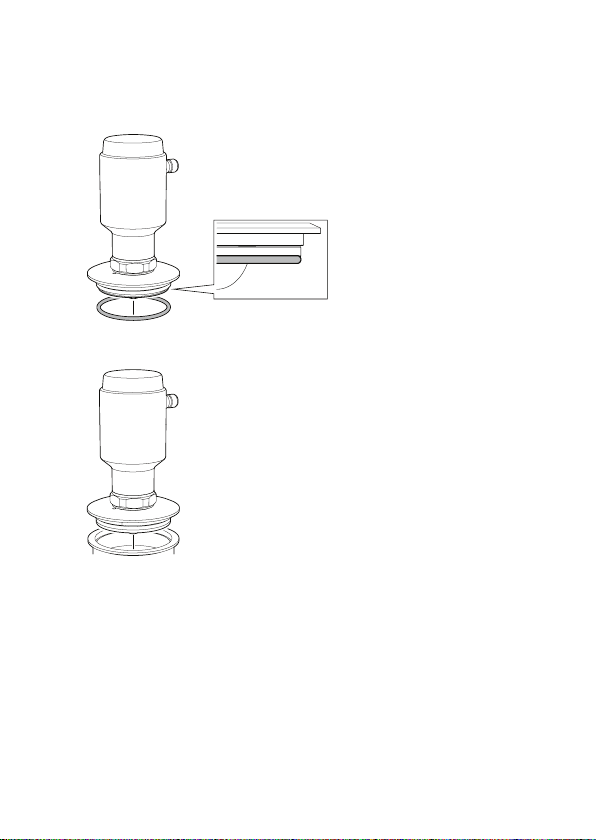

2.3 VARIVENT® 版を取り付ける
手順
1. 適切な O リングをアダプタに取り付けます。
2. トランスミッタをノズルに下ろします。
6
3. クランプを推奨トルクで締めます (メーカーの取扱説明書を
A A
参照)。
2.4 ねじ込み式接続部への取り付け
ユーザ設置場所の G1 プロセス接続部でのねじのはめ合いの必要な
長さについては、図 2-1 を参照してください。
図 2-1 : ねじのはめ合いの長さ
A. 9～16 mm (0.35～0.63 in)
7
2.4.1 ねじ込み式接続部への取り付け
39 mm
トルク 35 N-m
手順
1. トランスミッタのねじ部にグリースを塗布します。
注
グリースは、その用途用に承認されていて、使われているエ
ラストマーと適合性があるものとします。
2. トランスミッタをタンクに取り付けます。
2.5 ブラケットを取り付ける
手順
1. 壁面/天井または他の平らな表面にブラケットを取り付けま
す。
8
T30
2. トランスミッタのねじ部にグリースを塗布します。
注
グリースは、その用途用に承認されていて、使われているエ
ラストマーと適合性があるものとします。
9
3. トランスミッタをブラケットに固定します。
46 mm
7 (0.28)
11 (0.43)
50
(1.97)
Ø 7 (0.28)
30°
2.5.1 ブラケットの穴のパターン
図 2-2 : 穴のパターン
寸法はミリメートル（インチ）で示されています。
10
3 電気接続を準備します
4
1
3
2BNWH
BK
BU
1
4
2
3
OUT2
L+
L
OUT1/IO-リンク
3.1 コネクタタイプ
M12 (A コード式)
3.2 電源
トランスミッタは、トランスミッタ端子で 18〜30 VDC で動作しま
す。
3.3 出力
トランスミッタには、構成可能な 2 つの出力があります。
出力 1
デジタル出力 / IO リンクモード
出力 2 デジタル出力または 4～20 mA のアクティブなアナ
ログ出力
3.4 内部電力消費
2 W 未満 (24 VDC、出力なしでの通常動作時)
3.6 W 未満 (24 VDC、デジタル出力とアナログ出力がアクティブな
状態での通常動作時)
3.5 配線図
図 3-1 : 接続
11

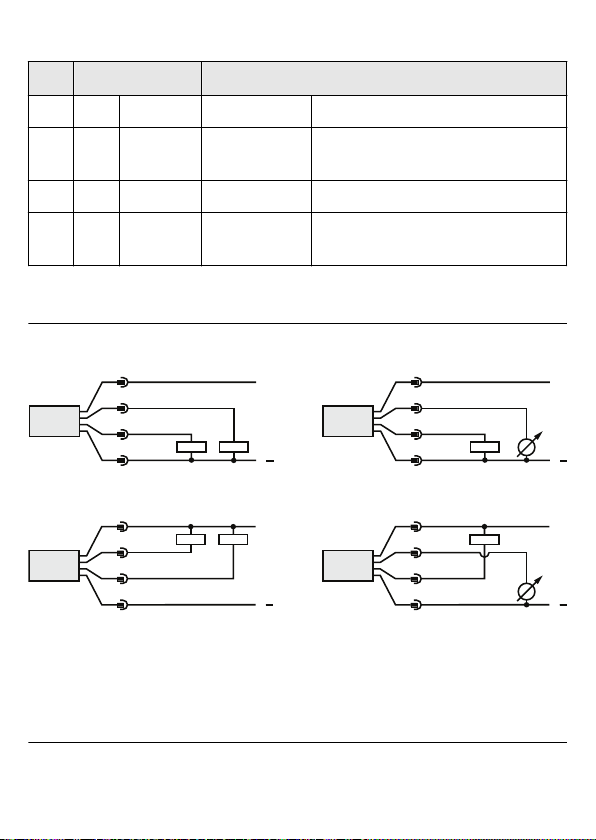

表 3-1 : ピン割り当て
2: OUT2
4: OUT1
4
1
3
2BNWH
BK
BU
L+
L
A
2: OUT2
4: OUT1
4
1
3
2BNWH
BK
BU
L+
L
C
2: OUT2
4: OUT1
4
1
3
2BNWH
BK
BU
L+
L
D
4
1
3
2BNWH
BK
BU
L+
L
2: OUT2
4: OUT1
B
ピン 配線の色
1 BN
2 WH
3 BU
4 BK
(1)
IEC 60947-5-2
(1)
茶
白
青
黒
に準拠。
図 3-2 : 回路の例
信号
L+ 24 V
OUT2
デジタル出力または 4～20 mA の
アクティブなアナログ出力
L- 0 V
OUT1/
IO リンク
デジタル出力または
IO リンクモード
12
A.
デジタル出力
B.
デジタル出力
C.
デジタル出力
D.
デジタル出力
PnP×2
NpN×2
PnP×1 /
NpN×1 /
アナログ出力
アナログ出力
×1
×1
4 トランスミッタの電源を入れる
前提条件
手順
電源が切れていることを確認します。
1.
2. M12 コネクタを入れてきつく締めます。
推奨トルクについては、メーカーの取扱説明書を参照してく
ださい。
3. 電源を接続します。
13
5 トランスミッタを IO リンクに接続する
IO リンクデバイスは、IO-Link USB Communicator を使って、IO リン
クマスターまたは IO リンクマスターを介して設定できます。
手順
構成ソフトウェアを起動してトランスミッタを接続します。
図 5-1 : IO-Link USB Communicator を使った接続
図 5-2 : IO リンクマスターを使った接続
図 5-3 : PLC を使った接続
14
6 お好きな構成ツールでスタートしましょう
6.1 IO リンク構成ツール
例:
• Rosemount IO-Link Assistant (アクセサリとして提供)
• FDT® フレームアプリケーション (PACTware など)
6.2 Rosemount IO-Link Assistant
6.2.1 最新の IODD ファイルを取得する
Rosemount IO-Link Assistant ソフトウェアは、ご使用のデバイスカ
タログの最新の IODD をチェックしてダウンロードできるようにし
ます。
前提条件
オンラインで更新するには、インターネット接続が必要です。
手順
1.
アイコンをクリックします。
2. 「Vendor」リストから「Rosemount Inc.」を選択肢、インス
トール/更新するデバイスのチェックボックスをオンにしま
す。
または、すでにダウンロードした IODD zip ファイルを見つけ
て、「Open」を選択します。
3. 「OK」を選択します。
15
6.3 FDT®/DTM フレームワーク
6.3.1 IODD ファイルをダウンロードする
手順
1. IODDFinder ポータル (Ioddfinder.io-link.com) から IODD をダ
ウンロードします。
2. IODD パッケージを解凍します。
6.3.2 FDT®/DTM フレームワークに IODD を統合する
IODD を FDT/DTM 環境 (PACTware など) に統合するには、IODD DTM
Interpreter が必要です。
前提条件
IODD DTM Interpreter は通常、FDT/DTM ソフトウェア・インストー
ル・パッケージに同梱されています。
Emerson.com/Rosemount1408H からもダウンロードできます。
手順

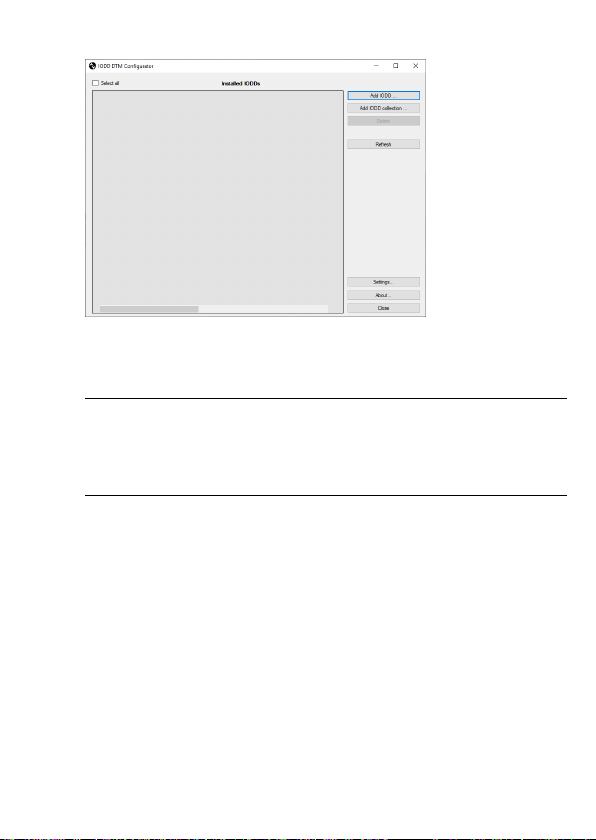

1. IODD DTM Interpreter ソフトウェアを起動します。
16
2. 「Add IODD」を選択します。
3. IODD ファイル (.xml) を見つけて「Open」を選択します。
4. 構成ツールを起動してデバイスカタログを更新します。
助けが必要？
起動時に新しい DTM が自動的に追加されなかった場合は、
「View → Device Catalog → Update Device Catalog」の順に
選択します。
17
7 基本ステップを実行する
7.1 工学単位を設定する
手順
1. 「Menu」の「Parameter → Basic Setup」を選択します。
2. 「Engineering Units」リストから「Metric」または「Imperial」
を選択します。
3. 「Write to device」を選択します。
7.2 基準高さを入力する
手順
1. 「Menu」の「Parameter → Basic Setup」を選択します。
2. 基準高さを入力します。
3. 「Write to device」を選択します。
18

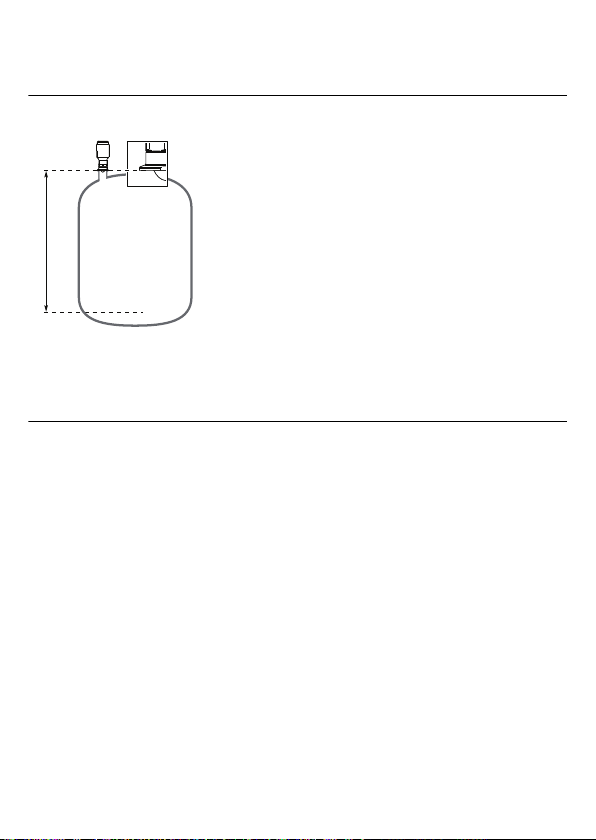

7.2.1 基準高さ
A
B
C
デバイスの基準点とゼロレベル間の長さ
図 7-1 : 基準高さ
A.
デバイスの基準点
B.
基準高さ
C.
ゼロレベル
7.3 アナログ出力を構成する
液位を 4～20 mA 信号として出力するようにトランスミッタを設定
できます。
手順
1. 「Menu」の「Parameter → Basic Setup」を選択します。
2. 「OUT2 Configuration」リストから「Analog Output 4-20 mA」
を選択します。
3. 「OUT2 → Analog Output 2」を選択します。
4. 「Upper Range Value (20 mA)」に必要な値を入力します。
5. 「Lower Range Value (4 mA)」に必要な値を入力します。
6. 「Alarm Mode」リストから「Low Alarm」または「High
Alarm」を選択します。
19
7. 「Write to device」を選択します。
7.4 デジタル出力を構成する
上限レベルと下限レベルの切り替え信号を出力するようにトラン
スミッタを設定できます (同じピンを使用)。
手順
1. 「Menu」の「Parameter → Basic Setup」を選択します。
2. 「OUT1 Configuration」または「OUT2 Configuration」リストか
ら「Digital Output Normally Open」を選択します。
3. 「Digital Outputs P-n」リストから「PnP」または「nPn」を選
択します。
4. 「Digital Output 1」または「Digital Output 2」を選択しま
す。
5. アラームパラメータを必要な値に設定します。
6. 「Write to device」を選択します。
20
8 製品証明書
改訂 1.15 版
8.1 EU 指令情報
EU 適合宣言書の写しは、クイック・スタート・ガイドの最後にあり
ます。EU 適合宣言書の最新版は Emerson.com/Rosemount で見る
ことができます。
8.2 通常使用区域に関する証明書
トランスミッタは標準として、連邦労働安全衛生局 (OSHA) の認定
を受けた国家認定試験機関 (NRTL) によって、設計が基本的な電気
的、機械的、および防火要件を満たしていることを確認するための
検査および試験が実施されています。
証明書
規格
汚染度
設置カテゴリ DC 供給
温度 -40 °C ～ +80 °C
マーク 18-30 VDC、3.6W
本デバイスは、電気エネルギー回路の最大量に上限がある電源装置
のみで給電してください。CAN/CSA-C22.2 No. 61010-1-12 / UL 規
格 No. 61010-1 (第 3 版) 第 6.3.1/6.3.2 章および第 9.4 章、または
CSA 223/UL 1310 に従った class 2 に準拠した 30 VDC 出力。
80031621
CAN/CSA-C22.2 No. 61010-1-12,
UL 規格 No. 61010-1
2
8.3 電気通信規格への準拠
測定の原理
周波数変調連続波（FMCW）、80 GHz
21
最大出力電力
3 dBm (2 mW)
周波数範囲
77～81 GHz
TLPR （タンクレベルプロービングレーダー）
TLPR （タンクレベルプロービングレーダー) は、閉鎖空間限定 (金属
製、鉄筋コンクリート製、ガラス繊維製のタンク、または同等の減
衰材料で製造された同様の筐体構造体) での液位測定用デバイスで
す。Rosemount 1408H は TLPR デバイスです。ハードウェアバージ
ョン識別番号（HVIN）は 1408T です。
8.4 FCC
注: この装置はテスト済みであり、FCC 規則のパート 15 に基づくク
ラス B デジタルデバイスの制限に準拠していることが確認されて
います。これらの制限は、住宅地での設置で有害な干渉から適切に
保護するように設計されています。この機器は無線周波数エネル
ギーを生成、使用、および放射する可能性があり、指示に従って設
置および使用されない場合、無線通信に有害な干渉を引き起こす可
能性があります。ただし、特定の設置状況で干渉が発生しないとい
う保証はありません。この機器がラジオやテレビの受信に有害な
干渉を引き起こしている場合は、機器の電源をオフにしてからオン
にすることで判断できます。次の 1 つ以上の方法で干渉を修正す
ることをお勧めします。
• 受信アンテナの向きや位置を変えます。
• 機器と受信機の距離を大きくします。
• 受信機が接続されているものとは異なる回路のコンセントに機
器を接続します。
• 販売店または経験豊富なラジオ/テレビ技術者に相談します。
22
FCC ID K8C1408T
8.5 IC
このデバイスは、カナダ政府産業省のライセンス適用免除 RSS 基準
に準拠してます。操作は以下の条件の対象となります:
1. 本機器は有害な干渉を引き起こすことはありません。
2. 本機器は、あらゆる 受信した干渉を受容する必要があり、そ
れには望ましくない 動作を引き起こす可能性のある干渉も
含みます。
3. TLPR デバイスの設置は、製造元の指示に厳密に従って、訓
練を受けた設置者が行う必要があります。
4. このデバイスの使用は、「干渉なし、保護なし」に基づいて
います。つまり、ユーザーは、このデバイスを妨害または損
傷する可能性のある同じ周波数帯の高出力レーダーの影響
を受け入れるものとします。ただし、プライマリライセンス
運用を妨げていることが判明したデバイスは、ユーザーの負
担で取り除く必要があります。
5. このデバイスは、高周波放出を避けるために完全密封された
コンテナ内に設置し運用するものとします。そうしないと、
飛行機の航行に干渉するおそれがあります。
6. このデバイスの設置者/ユーザーは設置場所がブリティッシ
ュコロンビア州ペンチクトン近くのドミニオン電波天文台
(DRAO) から少なくとも 10 km 離れていることを確認してく
ださい。DRAO の座標は緯度 49°19′15″N、経度 119°37′12″ W
です。この 10 km の距離をみたさないデバイス (ブリティッ
シュコロンビア州のオカナガン・ヴァレー内のデバイスな
ど) の場合、設置者/ユーザーは機器を設置または運用する前
に DRAO の局長と調整を図り、書面による同意を得る必要が
あります。DRAO の局長の連絡先は 250-497-2300 (電話) ま
23
たは 250-497-2355 (ファックス) です (またはカナダ産業
省・規制基準の局長に連絡してもかまいません)。
証明書
2827A-1408T
8.6 無線機器指令 (RED) 2014/53/EU および無線機器規則 S.I. 2017/1206
Rosemount 1408H は ETSI EN 302 372 (TLPR) および EN 62311 に準
拠しています。
TLPR （タンクレベルプロービングレーダー）
デバイスは密閉タンクに設置する必要があります。ETSI EN 302 372
(附属書 E) の要件に従って設置してください。
干渉信号の影響下の性能
デバイスへの干渉信号の影響をカバーするレシーバーテストの場
合、パフォーマンス基準には、ETSI TS 103361 [6]に基づく少なくと
も次のレベルのパフォーマンスがあります。
• 性能基準：距離測定中の経時的な測定値の変動 Δd
• 性能レベル: Δd ≤ ± 2 mm
8.7 無線/EMC 韓国
登録番号
R-R-Rtr-1408
8.8 無線/EMC オーストラリアおよびニュージーランド
Rosemount 1408H は、1992 年無線通信法と 1997 年無線通信法下で
制定された関連 ACMA 規格の要件、および 1989 年ニューじーらー
んど無線通信法下で制定された関連規格の要件に準拠しています。
24
8.9 衛生証明書と認可
8.9.1 3-A
®
証明書認可番号
3626
標準 74～70 の 3-A 衛生基準 (センサおよびセンサ接
続金具と接続部)
8.9.2 EHEDG
証明書番号
証明書タイプ
EHEDG-C2100055
EL CLASS I
8.9.3 その他の衛生認可
プロセス接液部は以下に準拠します。
• FDA 21 CFR 110、下位区分 C
• EC 1935/2004
• TSE/BSE の原因となる物質なし
8.9.4 衛生重視の製品設置に関する指示
該当する衛生基準と食品・飲料の法律に準拠するため、Rosemount
1408H は次の条件で設置する必要がります。
• 密閉タンクに設置する。
• 衛生アダプタと O リングと共に設置する。
25
ユーザは次のことを確認する必要があります。
• 表 8-1 および 表 8-2 に記載されている材料が媒体と洗浄/消毒プ
ロセスに適している。
• トランスミッタの設置場所は、排水と洗浄が可能な場所である。
• トランスミッタとノズル間のジョイント/クランプがタンクの
圧力および媒体に適合している。
• 用途に適した M12 コネクタを使用し、入口を適切に保護する。
• 本製品の接触面に傷がない。
3-A® 設置環境のみ
ユーザは次のことを確認する必要があります。
• 衛生アダプタは 3-A の認可を受けており、トランスミッタと併
用する承認を得ている。
• 接続金具と接続部が 3-A 衛生基準 63- に準拠している。
• 適切なガスケットタイプが「製品接点側」で使用されていて、
3-A 準拠の製品接点の材質で製造されている。
• 洗浄可能性を確保するため、3-A 固有のノズルの高さ制限が保た
れている。ノズルの要件については、リファレンスマニュアル
を参照してください。
26
EHEDG に準拠した設置のみ
ユーザは次のことを確認する必要があります。
• 衛生アダプタは EHEDG の認可を受けており、トランスミッタと
併用する承認を得ている。
• 使用されるシール/ガスケットは EHEDG Position Paper の 「Easy
cleanable pipe couplings and process connections」に準拠してい
る。EHEDG Position Paper で指定されているように、トリクラン
プ接続には特殊ガスケットが必要である点に留意すること。
• トランスミッタの設置場所は、EHEDG Doc. 8 「Hygienic Design
Principles」に従って排水可能であり、EHEDG Doc. 2 に従って洗
浄可能性が評価されている。
• 洗浄可能性を確保するため、EHEDG 固有のノズルの高さ制限が
保たれている。ノズルの要件については、リファレンスマニュ
アルを参照してください。
構造材質
トランスミッタの衛生承認と証明書は製造時に使われた次の材料
によります。
27
表 8-1 : 製品接触面
品目 材質 に準拠
PTFE シール PTFE フルオロポリマ
衛生アダプタ ステンレス鋼 300 シリーズTSE/BSE の原因となる
衛生アダプタ
O リング
(1)
(1)
EPDM O
リングのみが
EPDM または FKM
EHEDG
の承認を受けています。
21 CFR 177.1550
EC 10/2011
TSE/BSE の原因となる
物質なし
USP<87>
USP<88> Class VI
物質なし
21 CFR 177.2600
TSE/BSE の原因となる
物質なし
USP<87>
USP<88> Class VI
表 8-2 : 非製品接触面
品目 材質
ハウジング ステンレス鋼 300 シリーズ
ブッシング ステンレス鋼 300 シリーズ
プラグ ステンレス鋼 300 シリーズ
アダプタのシーリング
電気コネクタ 金メッキ真鍮の接触ピン
FKM
プラスチック製ハウジング (PA)
FKM 製シール
28
定置洗浄 (CIP)
最高 90 °C (194 °F) までの洗浄作業に対応
定置蒸気減菌 (SIP)
最高 140 °C (284 °F) までの洗浄作業に対応
29
8.10 EU 適合性宣言書
図 8-1 : EU 適合性宣言書
30
