クイック・スタート・ガイド
00825-0104-4016, Rev CA

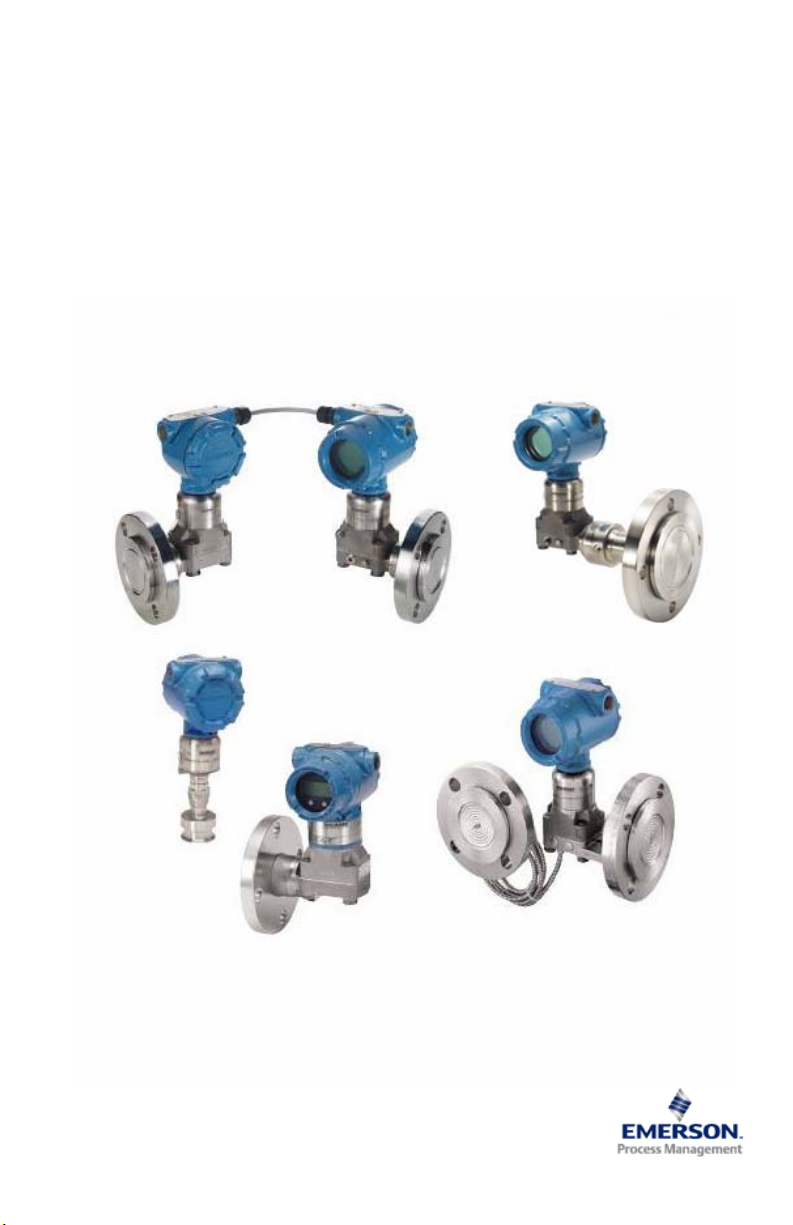

Rosemount® 1199 シールおよび
DP レベル伝送器
2015 年 7 月
クイック・スタート・ガイド
2015 年 7 月
注記
本書には、Rosemount 1199 シール・システムのリファレンス・マニュアル ( 文書番号：00809-0100-4002)
の基本ガイドラインを記載しています。ただし、機器構成、診断、メンテナンス、サービス、トラブル
シューティングについての説明は含まれていません。詳細説明については適切な資料を参照してくださ
い。本書は www.rosemount.com で電子版も配布しています。
警告
本書の対象となっている製品はどれも、原子力用途には対応しておりません。原子力用途の要件を満た
す機器設備が必要なアプリケーションにおいて非準拠の機器を使用した場合、正確な測定値が得られな
い可能性があります。
Rosemou nt の原子力用途対応製品については、お近くのエマソン ™・プロセス・マネジメント担当者ま
でご連絡ください。
目次
はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
前書き . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
一般的な取り扱いの概要 . . . . . . . . . . . . . . . . . 3
2
取り付け . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
伝送器を測距する . . . . . . . . . . . . . . . . . . . . . . . 8
1199 シール・タイプ . . . . . . . . . . . . . . . . . . . . 9
2015 年 7 月
A
B
C
D
A
E
クイック・スタート・ガイド
はじめに
リモート・シール・システムは、圧力伝送器、リモート・シール、そして、直
付またはセカンダリ封入液で充填されたキャピラリ接続によって構成されてい
ます。操作中は、柔軟性のある細いダイアフラムと封入液によって伝送器の圧
力センサはプロセス媒体から切り離されます。キャピラリ・チューブまたは直
付フランジでダイアフラムを伝送器に接続します。プロセス圧力が加わると、封
入システムにより測定圧力がキャピラリ・チューブを通って伝送器に伝達し、ダ
イアフラムが動きます。この伝達された圧力が、伝送器の圧力センサで感知ダ
イアフラムを動かします。この移動はプロセス圧力に比例し、適切な出力電流
とデジタル・プロトコルの一方または両方に電子的に変換されます。
図 1 標準の DP レベル・シール・システムでの圧力経路
A. 圧力
B. プロセスアイソレート・ダイアフラム
C. 伝送器ダイアフラム
D. 封入液
E. 伝送器圧力センサ
前書き
本書は、圧力伝送器用の Rosemount 1199 シール・システムの一般的な取り扱
いと取り付け方法について補助的説明をしています。本書には、各伝送器のマ
ニュアルでは説明しきれていないシール・システム・アセンブリの補足的情報
が記載されています。
一般的な取り扱いの概要
納品された機器がご注文どおりであることを確認してください。問題がある場
合は、お近くのエマソン・プロセス・マネジメント担当者まで早急にご連絡く
ださい。
シール・システム・アセンブリを開梱するとき、または取り扱うときは、キャ
ピラリをつかんでシールや伝送器を持ち上げないでください。シールやキャピ
ラリが伝送器から切断される場合があり、保証が無効になります。
3
