クイック・スタート・ガイド
00825-0304-4825, Rev AA
2021 年 12 月
Rosemount™ 248 レール取付式温度トラ
ンスミッタ
RK オプションおよび HART® 7 プロトコル
付属
クイック・スタート・ガイド 2021 年 12 月
目次
本ガイドについて....................................................................................................................... 3
取り付け...................................................................................................................................... 5
設定............................................................................................................................................. 8
伝送器の取り付け..................................................................................................................... 10
製品証明書................................................................................................................................ 12
2 Emerson.com/Rosemount
2021 年 12 月 クイック・スタート・ガイド
1
1.1
本ガイドについて
本ガイドは Rosemount 248R レール取付式温度トランスミッタの設置に
関する基本的なガイドラインを提供します。本ガイドは、詳細な構成、診
断、メンテナンス、サービス、トラブルシューティング、あるいは設置の
手順を記載したものではありません。詳細な手順については、Rosemount
248R 温度トランスミッタのリファレンスマニュアルを参照してくださ
い。マニュアルと本ガイドの電子版も Emerson.com/Rosemount で入手い
ただけます。
安全上の注意事項
警告
爆発
爆発により、死亡または重傷を負う恐れが あります。
爆発性環境でこの装置を設置する場合、適切な地方、国および国際基
準、規約および慣行に準ずる必要があります。
安全な設置に関連する制限については、危険区域証明書を確認してく
ださい。
プロセス漏出
プロセスリークは、死亡または重傷を招く可能性があります。
加圧する前にサーモセルとセンサを取り付けて固定します。
作動中にサーモウェルを取り外さないでください。
感電
感電により死亡または重傷を負う可能性があります。
リード線および端子との接触を避けます。高圧が通電している配線は
感電を起こす 可能性があります。
マークが付いていない限り、ハウジングのコンジット/ケーブルエント
リは、½–14 NPT スレッドフォームを使用します。 「M20」と印のあ
る入端は M20 × 1.5 スレッドフォームです。複数のコンジットエント
リのある機器では、すべてのエントリのねじサイズは同一です。エン
トリを閉じるときは、互換性のあるスレッド形式のプラグ、アダプタ、
グランドまたはコンジットのみを使用してください。
危険な場所に設置する場合は、ケーブル/コンジットエントリに適切に
リストされた、または Ex 認定のプラグ、グランド、またはアダプタの
みを使用してください。
クイック・スタート・ガイド
3
クイック・スタート・ガイド 2021 年 12 月
警告
物理的アクセス
資格のない者がエンドユーザの機器への重大な損傷や設定ミスを引き起
こすことがあります。これは故意または過失で行なわれる場合があり、 そ
れを防ぐ必要があります。
物理的なセキュリティは、どのセキュリティ計画にとっても重要な部分で
あり、システムを保護する上で必要不可欠です。エンドユーザの資産を保
護するため、無資格者による物理的アクセスを制限します。これは、施設
内で使われるすべてのシステムが対象です。
4 Emerson.com/Rosemount
2021 年 12 月 クイック・スタート・ガイド
2
2.1
取り付け
安全上の注意事項
本セクションの指示および手順は、運転を実施する人員の安全性を確保す
るため、特別な注意を要することがあります。安全上の潜在的問題を提起
する可能性のある情報は警告記号（ ）で示されます。この表記の前に記
載されている操作を実行する前に、以下の安全上の注意事項をお読みくだ
さい。
警告
設置ガイドラインに従わないと、死亡または重傷を負う可能性がありま
す。
有資格の要員だけが設置を実施します。
爆発により、死亡または重傷を負う恐れが あります。
回路が稼働しているとき、爆発性雰囲気でハウジングカバーを取り外
さないでください。
ハンドヘルドコミュニケータを爆発性雰囲気に接続する前に、計器が、
本質安全または非本質安全現場配線慣行に準じて設置されていること
を確認します。
送信器の動作雰囲気が、適切な防爆区画証明書と一致していることを
検証します。
防爆要件を満たすために、すべての接続ヘッドを完全に嵌め込む必要
があります。
プロセスリークは、死亡または重傷を招く可能性があります。
作動中にサーモウェルを取り外さないでください。
加圧する前にサーモセルとセンサを取り付けて固定します。
感電により死亡または重傷を負う可能性があります。
リード線および端子に接触する場合は、極力注意してください。
クイック・スタート・ガイド
5
42 44
43
41
43
I1
41 42 44
43
+
-
CJC
3
41 42 44
43
+
41 42 44
43
4
I1
クイック・スタート・ガイド 2021 年 12 月
2.2
2.3

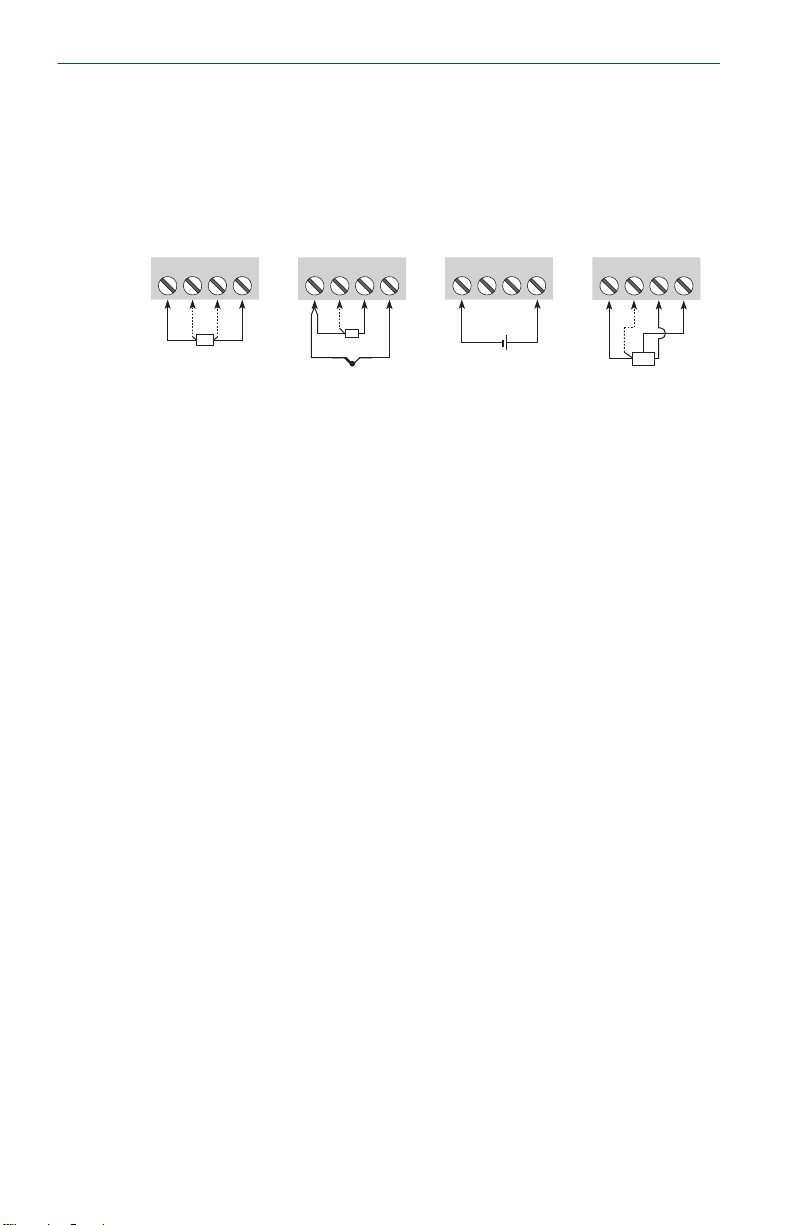

接続
単一入力
2 w / 3 w / 4 w RTD
または lin. R
(1)
熱電対入力を使用する場合、トランスミッタは
を介して定数、内部または外部
TC (内部 CJC また
は外部 2 w / 3 w / 4
w CJC)
(1)
CJC
に設定できます。この値は機器の設定
mV
Pt100
3 w / 4 w の電位差
または
Ni100
計
センサ
中に選択する必要があります。
マルチドロップモード
通信は HART® コミュニケータまたは HART モデムを使って行います。
HART コミュニケータまたは HART モデムは BC または CD に接続できま
す。
最大 63 台のトランスミッタを並列接続してデジタル HART 2 線通信に対
応できます。
接続の前に、1～63 の一意の番号を各トランスミッタに設定する必要があ
ります。2 台のトランスミッタに同じ番号を設定すると、両方とも除外さ
れます。トランスミッタはマルチドロップモードを (4 mA の固定出力信
号で) プログラミングする必要があります。したがって、ループの最大電
流は 252 mA になります。
6 Emerson.com/Rosemount
B
C
D
+
-
+
-
A
E
F F
F
2021 年 12 月 クイック・スタート・ガイド
A.
電源
B.
接続
C.
接続
D.
接続
E. 250 Ω < R負荷 < 1100 Ω
F.
トランスミッタ
クイック・スタート・ガイド
7
クイック・スタート・ガイド 2021 年 12 月
3
3.1
設定
安全上の注意事項
本セクションの指示および手順は、運転を実施する人員の安全性を確保す
るため、特別な注意を要することがあります。安全上の潜在的問題を提起
する可能性のある情報は警告記号（ ）で示されます。この表記の前に記
載されている操作を実行する前に、以下の安全上の注意事項をお読みくだ
さい。
警告
設置ガイドラインに従わないと、死亡または重傷を負う可能性がありま
す。
有資格の要員だけが設置を実施します。
爆発により、死亡または重傷を負う恐れが あります。
回路が稼働しているとき、爆発性雰囲気でハウジングカバーを取り外
さないでください。
ハンドヘルドコミュニケータを爆発性雰囲気に接続する前に、計器が、
本質安全または非本質安全現場配線慣行に準じて設置されていること
を確認します。
送信器の動作雰囲気が、適切な防爆区画証明書と一致していることを
検証します。
防爆要件を満たすために、すべての接続ヘッドを完全に嵌め込む必要
があります。
プロセスリークは、死亡または重傷を招く可能性があります。
作動中にサーモウェルを取り外さないでください。
加圧する前にサーモセルとセンサを取り付けて固定します。
感電により死亡または重傷を負う可能性があります。
リード線および端子に接触する場合は、極力注意してください。
3.2
8 Emerson.com/Rosemount
設定方法
機器は次の方法で設定できます。
• AMS Device Manager
• HART® コミュニケータと Emerson の DDL ドライバ
• プログラミングフレームワーク (DCS、PACTware™ など)
4
4
4
3
4
2
41
51
1
1
1
2
1
3
1
4
12
11
A
B
C
D
E
F
G
1211+
-
44
4
3
4
2
4
1
5
1
1
1
1
2
1
3
1
4
A
B
D
C
2021 年 12 月 クイック・スタート・ガイド
HART コミュニケータ
製品固有のコマンドにアクセスするには、HART コミュニケータを
Emerson の DDL ドライバと共にロードする必要があります。この製品は
FieldComm Group または Emerson からご注文いただけます。
A. Rosemount
B. Ex
C.
D. 250 Ω < R負荷 < 1100 Ω
E.
F. +V
G.
プログラミングフレームワーク
EDD と FDT®/DTM™ 技術のサポート、関連する DCS/アセット管理システム
とサポート対象管理パッケージ (PACTware など) による設定とモニタリン
グの実施
A. Rosemount
B. 250 Ω < R負荷 < 1100 Ω
C.
D. DCS
クイック・スタート・ガイド
トランスミッタ
区域
安全区域
受信装置
電圧源
入力
トランスミッタ
プロセスコンピュータ
など
9
