Rosemount 0065/0185 Conjunto do Sensor Quick Start Guide [pt]

00825-0213-2654, Rev. FA

Conjunto do Sensor 0065/0185 da
Rosemount

™

Guia de Início Rápido

Abril 2019

Guia de Início Rápido

Abril 2019

OBSERVAÇÃO

Este guia fornece as diretrizes básicas para a instalação dos modelos dos Sensores 0065 e 0185 da Rosemount.
O guia não fornece instruções para a configuração, o diagnóstico, a manutenção, a assistência e a resolução de
problemas, nem para as instalações à prova de explosão, à prova de chamas ou intrinsecamente seguras (I.S.).

Se o Sensor 0065 ou 0185 da Rosemount foi encomendado montado num transmissor de temperatura,
consulte o Guia de Início Rápido adequado para obter informações sobre a configuração e sobre as
certificações para locais de perigo.

AVI SO

Explosões podem causar mortes ou ferimentos graves.

A instalação deste transmissor num ambiente onde existe o risco de explosão deve ser efetuada de acordo com
as normas, códigos e práticas locais, nacionais e internacionais aplicáveis.

Entradas de condutas/cabos

A não ser que a marcação indique de outra forma, as entradas de condutas/cabos na caixa do transmissor
utilizam um tipo de rosca NPT
dispositivos com várias entradas de conduta, todas as entradas têm o mesmo tipo de rosca. Utilize apenas
tampões, adaptadores, bucins ou condutas com um tipo de rosca compatível para fechar estas entradas.

1

/2—14. As entradas marcadas com "M20" têm roscas do tipo M20 x 1,5. Em

Índice

Diagramas de ligações . . . . . . . . . . . . . . . . . . . . 3

Dimensões do conjunto do sensor . . . . . . . . . . 5

2

Certificações do produto . . . . . . . . . . . . . . . . . . 8

Abril 2019

Verm elho

Branco

Branco

Verm elho

Verm elho
Verm elh o

Verd e

Azul
Azul

Preto

3

416

Verm elho

Verm elho

Branco

Branco

6

1

3

4

1

2

3

4

5

6

4

5

6

1

2

3

Verm elho

Verm elho

Branco

Verm elho

Verm elh o

Branco

1.0 Diagramas de ligações

Figura 1. Configuração dos Fios Condutores de Termorresistências da

Série 65 da Rosemount

Adaptador de mola e condutores livres (códigos de terminação 0, 1 ou 3 apenas)

Elemento único Elemento duplo

Bloco de terminais (código de terminação 2 e 4)

Elemento único Elemento duplo

Guia de Início Rápido

Nota

Para sistemas de 3 fios, utilize um condutor branco e dois vermelhos. Não ligue os
condutores brancos. Isole ou termine o condutor branco não utilizado de forma a evitar
o curto-circuito. Para sistemas de 2 fios, ligue ambos os conjuntos de condutores.

3

Guia de Início Rápido

3

1

1(+)

3(—)

1

3

4

6

4(+)

6(—)

1(+)

3(—)

Figura 2. Configuração dos Fios Condutores dos Termopares da Série 185

da Rosemount

Bloco de terminais dos termopares

Elemento único Elemento duplo

Tabela 1. Caraterísticas dos termopares da Série 185 da Rosemount

Abril 2019

Tipo

J

K

N

E

T

Ligas

(cor do fio)

Fe (+preto),

Cu-Ni (—branco)

Ni-Cr (+verde),

Ni-Al (—branco)

Ni-Cr-Si (+rosa),

Ni-Si (—branco)

Ni-Cr (+violeta),
Cu-NI (—branco)

Cu (+castanho),
Cu-Ni (—branco)

Material da

bainha

1,4541 (321 SST) —40 a 375, 375 a 750

2,4816 (Liga 600) —40 a 375, 375 a 1000

1,4541 (321 SST)

Intervalo de

temperatura (°C)

—40 a 375, 375 a 800 1

—40 a 125, 125 a 350 0,5°C, 0,004 t 1

Limites de

permutabilidade de

erros DIN EN 60584-2

1,5°C, 0,004 t

Classe de

tolerância

Nota

Para distinguir os dois sensores em sensores duplos 185 da Rosemount (nos tipos
condutor livre ou de mola), os fios condutores de um sensor serão mais longos do que o do
outro sensor.

1

1

1

4

Abril 2019

Rosemo unt

248

Rosemo unt

644

Transmissores de
montagem na cabeça
ou em campo

Cabeças de ligação
IP65 ou IP68 da
Rosemount

Sensor com condutores livres,
bloco de terminais ou
adaptador de mola

Extensões

Rosemount 644 com

medidor do mostrador LCD

Rosemount

3144

40 mm

25 mm

L

16 mm

N★★

N★★

N★★

L

L

★★A dimensão N é medida a partir do

ponto de ligação da rosca.

11 mm

11 mm

2.0 Dimensões do conjunto do sensor

2.1 Conjunto do sensor sem bainha

Guia de Início Rápido

5

Guia de Início Rápido

Rosemo unt

248

Rosemo unt

644

Cabeças de ligação
IP65 ou IP68 da
Rosemount

Sensor com condutores livres
ou bloco de terminais

Bainhas tubulares roscadas
eflangeadas

Rosemount 644 com

medidor do mostrador LCD

40 mm

Transmissores de
montagem na cabeça
ou em campo

N

U

U

N

25 mm

NAMUR NAMUR

★★ Para roscas retas, a dimensão

N refere-se à par te inferior da
sextavada. Para roscas cónicas,
a dimensão N refere-se ao
ponto de ligação da rosca
(parte inferior da rosca).

U

N

U

GB GN

★★

★★

★★

2.2 Conjunto do sensor de bainha tubular

Abril 2019

6

Abril 2019

Sensor com condutores livres,
bloco de terminais ou
adaptador de mola

Bainhas de
barra
soldadas,
roscadas ou
flangeadas

Rosemo unt

3144

Extensões
independentes

Rosemo unt

248

Rosemo unt

644

Cabeças de
ligação IP65 ou
IP68 da
Rosemount

Rosemount 644 com

medidor do mostrador LCD

40 mm

Transmissores de
montagem na cabeça
ou em campo

11 mm

L

11 mm

16 mm

N★★

11 mm

11 mm

60 mm★★★

U

U

U

60 mm

L

L

★★ A dimensão N é medida a par tir

do ponto de ligação da rosca.

★★ Esta dimensão é de 80 mm para

as flanges da Classe 1500 e
Classe 2500.

N★★

N★★

25 mm

T

U

40 mm

U

60 mm

Guia de Início Rápido

2.3 Conjunto do sensor de bainha de barra

(1)

1. O Modelo 644 d a Rosemount encontra-se disponível com ou sem um mostrador LCD.

7

Guia de Início Rápido

3.0 Certificações do produto

Rev 1.13

3.1 Informações sobre as Diretivas Europeias

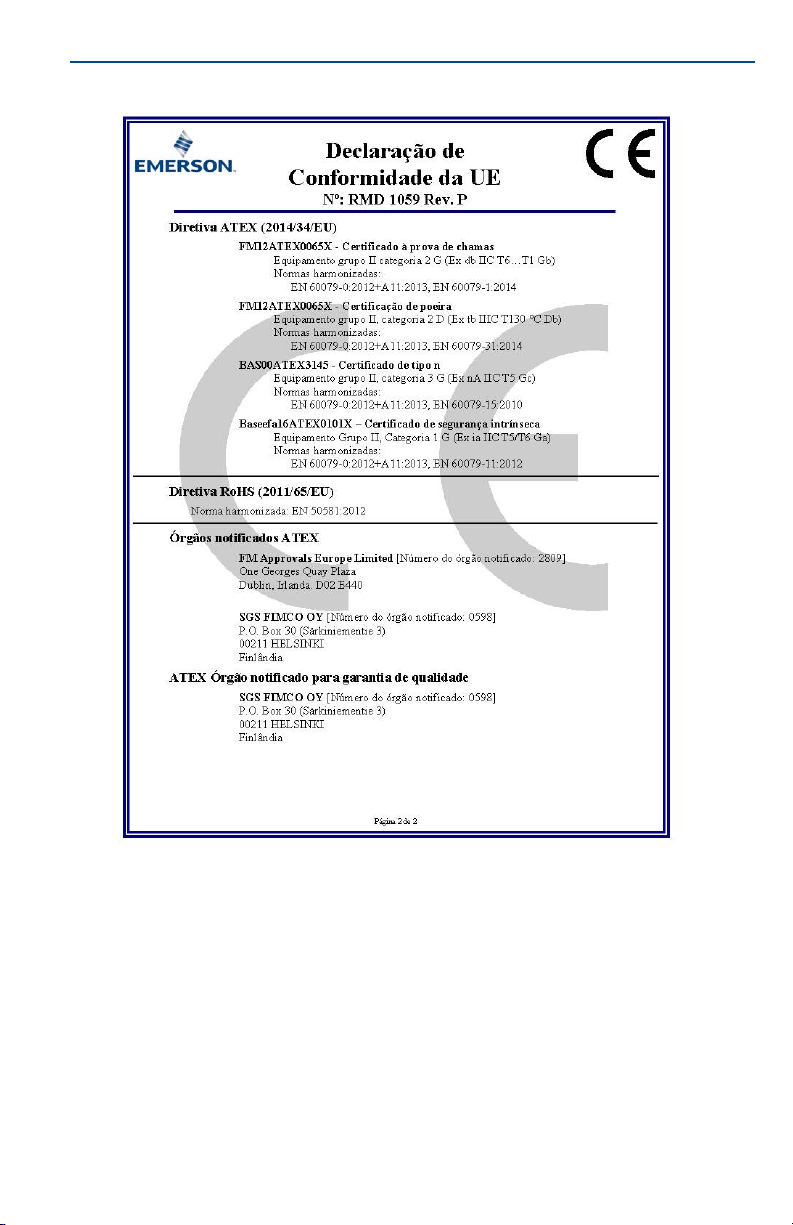

Poderá encontrar uma cópia da Declaração de Conformidade CE no final do Guia
de Início Rápido. Poderá encontrar a revisão mais recente da Declaração de
Conformidade UE em Emerson.com/Rosemount

3.2 Certificações para Locais Normais

De acordo com o procedimento de norma, o transmissor foi examinado
e testado para se determinar se o design satisfaz os requisitos elétricos,
mecânicos e de proteção contra incêndio básicos de um laboratório
reconhecido a nível nacional nos EUA (NRTL) e acreditado pela Federal
Occupational Safety and Health Administration (OSHA).

3.3 América do Norte

O Código Elétrico Nacional (NEC, National Electrical Code®) dos EUA e o Código
Elétrico Canadiano (CEC, Canadian Electrical Code) permitem a utilização de
equipamento marcado com Divisão em Zonas e equipamento marcado com
Zona em Divisões. As marcações devem ser adequadas para a classificação da
área, gás e classe de temperatura. Estas informações são claramente definidas
nos respetivos códigos.

3.4 Certificações de Locais de Perigo

.

Abril 2019

EUA

E5 À Prova de Explosão e à Prova de Pós Inflamáveis FM

Certificado: FM17US0170X
Normas Utilizadas: FM Classe 3600: 2011; FM Classe 3611: 2004;

FM Classe 3615: 2006;

Marcações: XP CL I, Div 1, GP B, C, D; DIP CL II/III, Div 1, GP E, F, G;

FM Classe 3810: 2005; ANSI/NEMA - 250: 1991

T5(—50°C ≤ T

≤ +85°C); Tipo 4X

a

Canadá

E6 À Prova de Explosão e à Prova de Pós Inflamáveis CSA

Certificado: 1063635
Normas Utilizadas: CSA C22.2 No. 0-M91, CSA C22.2 No. 25-1966,

CSA C22.2 No. 30-M1986, CSA C22.2 No. 94-M91;
CSA C22.2 No. 142-M1987, CSA C22.2 No. 213-M1987

Marcações: XP CL I, Div 1, GP B, C, D; DIP CL II/III, Div 1, GP E, F, G; CL I, Div 2,

GP A, B, C, D; (—50°C ≤ T

≤ +85°C)

a

Europa

E1 À Prova de Chamas ATEX

Certificado: FM12ATEX0065X
Normas Utilizadas: EN 60079-0:2012 + A11:2013, EN60079-1:2014,
Marcações: II 2 G Ex db IIC T6…T1 Gb, T6(—50 °C ≤ T

T5... T1(—50 °C ≤ T

8

≤+60°C); 1180

a

≤

+40°C),

a

Abril 2019

Guia de Início Rápido

Condições Específicas de Utilização:

1. Consulte a certificação para a amplitude de temperaturas ambientes.

2. A etiqueta não metálica pode armazenar carga eletrostática e tornar-se numa fonte de
ignição em ambientes de Grupo III.

3. Proteja a tampa do LCD contra energias de impacto superiores a 4 joules.

4. As juntas à prova de chamas não se destinam a reparação.

5. É necessária uma caixa Ex d ou Ex tb devidamente certificada para ser ligada a sondas
de temperatura com uma opção de Caixa "N".

6. O utilizador dever tomar as devidas precauções para se certificar de que a temperatura
de superfície externa no equipamento e elo da sonda do Sensor Tipo DIN não excede
130°C.

7. As opões de pintura não padrão podem causar risco de descarga eletrostática. Evite
instalações que provoquem a formação de eletrostática em superfícies pintadas,
e limpe as superfícies pintadas apenas com um pano húmido. Se a pintura for
encomendada através de um código de opção especial, contacte o fabricante para
mais informações.

I1 Segurança Intrínseca ATEX

Certificado: Baseefa16ATEX0101X
Normas: EN 60079-0:2012+A11:2013, EN 607960079-11:2012
Marcações: II 1 G Ex ia IIC T5/T6 Ga (consulte certificado para lista)

Ter mop are s; Pi = 500 mW T6 60°C ≤ Ta ≤ +70°C

Termorresistências; Pi = 192 mW T6 60°C ≤ Ta ≤ +70°C

Termorresistências; Pi = 290 mW

T6 60°C ≤ Ta ≤ +60°C

T5 60°C ≤ Ta ≤ +70°C

Condições Específicas de Utilização:

1. O equipamento deve ser instalado numa caixa que possua um grau de proteção de
ingresso de, pelo menos, IP20.

N1 Tipo n ATEX

Certificado: BAS00ATEX3145
Normas utilizadas: EN 60079-0:2012, EN 60079-15:2010

Marcações: II 3 G Ex nA IIC T5 Gc (—40°C ≤ T

≤ +70°C)

a

ND Pós ATEX

Certificado: FM12ATEX0065X
Normas utilizadas: EN 60079-0:2012+A11:2013; EN 60079-31: 2014

Marcações: II 2 D Ex tb IIIC T130 °C Db (—40°C ≤ T

≤+70°C)

a

Condições Específicas de Utilização:

1. Consulte a certificação para a amplitude de temperaturas ambientes.

2. A etiqueta não metálica pode armazenar carga eletrostática e tornar-se numa fonte de
ignição em ambientes de Grupo III.

3. Proteja a tampa do mostrador LCD contra energias de impacto superiores a 4 joules.

4. As juntas à prova de chamas não se destinam a reparação.

5. É necessária uma caixa Ex d ou Ex tb devidamente certificada para ser ligada a sondas
de temperatura com uma opção de Caixa "N".

6. O utilizador dever tomar as devidas precauções para se certificar de que a temperatura
de superfície externa no equipamento e elo da sonda do Sensor Tipo DIN não excede
130°C.

9

Guia de Início Rápido

7. As opões de pintura não padrão podem causar risco de descarga eletrostática. Evite
instalações que provoquem a formação de eletrostática em superfícies pintadas, e
limpe as superfícies pintadas apenas com um pano húmido. Se a pintura for
encomendada através de um código de opção especial, contacte o fabricante para
mais informações.

Internacional

E7 À prova de chamas IECEx

Certificado: IECEx FMG 12.0022X
Normas

Condições Específicas de Utilização:

1. Consulte a certificação para a amplitude de temperaturas ambientes.

2. A etiqueta não metálica pode armazenar carga eletrostática e tornar-se numa fonte de
ignição em ambientes de Grupo III.

3. Proteja a tampa do mostrador LCD contra energias de impacto superiores a 4 joules.

4. As juntas à prova de chamas não se destinam a reparação.

5. É necessária uma caixa Ex d ou Ex tb devidamente certificada para ser ligada a sondas
de temperatura com uma opção de Caixa "N".

6. O utilizador dever tomar as devidas precauções para se certificar de que a temperatura
de superfície externa no equipamento e elo da sonda do Sensor Tipo DIN não excede
130°C.

7. As opões de pintura não padrão podem causar risco de descarga eletrostática. Evite
instalações que provoquem a formação de eletrostática em superfícies pintadas,
e limpe as superfícies pintadas apenas com um pano húmido. Se a pintura for
encomendada através de um código de opção especial, contacte o fabricante para
mais informações.

: IE

C60079-0:2011, IEC60079-1:2014-06
Marcações: Ex db IIC T6...T1 Gb, T6(—50°C ≤ T
T5…T1(—50°C ≤ T

≤ +60°C)

a

≤ +40°C),

a

Abril 2019

10

Brasil

E2 À Prova de Chamas INMETRO

Certificado: UL-BR 13.0535X
Normas Utilizadas: ABNT NBR IEC 60079-0: 2013; ABNT NBR IEC 60079-1: 2016;

ABNT NBR IEC 60079-31: 2014

Marcações: Ex db IIC T6...T1 Gb T6…T1: (—50°C ≤ T

(—50°C ≤ T

≤ +60°C) Ex tb IIIC T130°C Db (—40°C ≤ Ta ≤ +70°C)

a

Condições Específicas de Utilização:

1. Consulte a descrição do produto para os limites de temperatura ambiente e limites de
temperatura de processo.

2. A etiqueta não metálica pode armazenar carga eletrostática e tornar-se numa fonte de
ignição em ambientes de Grupo III.

3. Proteja a tampa do mostrador LCD contra energias de impacto superiores a 4 joules.

4. Consulte o fabricante, caso sejam necessárias informações sobre as dimensões das
juntas à prova de chamas.

5. É necessária uma caixa Ex d ou Ex tb devidamente certificada para ser ligada a sondas
de temperatura com uma opção de Caixa "N".

6. O utilizador dever tomar as devidas precauções para se certificar de que a temperatura
de superfície externa no equipamento e elo da sonda do Sensor Tipo DIN não
excede 130°C.

≤ +40°C), T5...T1:

a

Abril 2019

Guia de Início Rápido

Japão

E4 À prova de chamas Japão (apenas 0065)

Certificado: TC17226
Marcações: Ex d IIC T6;(-20°C ≤ T

Temperatura do processo: -20°C a +85°C

≤ +65°C);

a

Condições Específicas de Utilização:

1. As ligações elétricas devem ser adequadas para uma temperatura superior a 80°C.

EAC — Bielorrússia, Cazaquistão, Rússia

EM À Prova de Chamas, Regulamentos Técnicos da União Aduaneira (EAC)

Certificado: RU C-US.GB05.B.00289
Marcações: 1Ex d IIC T6…T1 Gb X

Condições Específicas de Utilização:

1. Consulte as condições especiais no certificado.

IM Segurança Intrínseca, Regulamentos Técnicos da União Aduaneira (EAC)

Certificado: RU C-US.GB05.B.00289
Marcações: 0Ex ia IIC T6 Ga X; Ga/Gb Ex ia IIC T6 X; 1Ex ia IIC T6 Gb X

Condições Específicas de Utilização:

1. Consulte as condições especiais no certificado.

Coreia

EP À prova de explosão/à prova de chamas na Coreia

Certificado: 13-KB4BO-0560X
Marcações: Ex d IIC T6…T1; T6(—50°C ≤ T

T5…T1(—50°C ≤ T

Condições Específicas de Utilização:

1. Consulte o certificado.

amb

≤ +60°C)

≤ +40°C),

amb

Combinações

KD Combinação de E1, E5 e E6
K1 Combinação de E1, I1, N1 e ND
KM Combinação de EM e IM

11

Guia de Início Rápido

Abril 2019

Figura 3. Declaração de Conformidade do Sensor de Temperatura da Rosemount

12

Abril 2019

Guia de Início Rápido

13

Guia de Início Rápido

Abril 2019

14

Abril 2019

Guia de Início Rápido

15

Guia de Início Rápido

ᴹ

China RoHS

㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘

Rosemount 0065/0185



List of Rosemount 0065/0185 Parts with China RoHS Concentration above MCVs

䜘Ԧ〠

Part Name

ᴹᇣ⢙䍘䍘Hazardous Substances

䫵

Lead
(Pb)

⊎

Mercury

(Hg)

䭹

Cadmium

(Cd)

ޝԧ䬜䬜

Hexavalent
Chromium

(Cr +6)

ཊⓤ㚄㚄㤟

Polybrominated

biphenyls

(PBB)

ཊⓤ㚄㚄㤟䟊

Polybrominated
diphenyl ethers

(PBDE)

⭥ᆀ㓴Ԧ

Electronics

Assembly

O O O O O

O

༣փ㓴Ԧ

Housing

Assembly

O O O O O

O

Րᝏಘ㓴Ԧ

Sensor

Assembly

O O O O O

O

ᵜ㺘Ṭ㌫׍ᦞ

SJ/T11364

Ⲵ㿴ᇊ㘼ࡦ֌

This table is proposed in accordance with the provision of SJ/T11364.

O:

᜿Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of
GB/T 26572.

X:

᜿Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ

GB/T 26572

ᡰ㿴ᇊⲴ䲀䟿㾱≲

X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above
the limit requirement of GB/T 26572.

Abril 2019

16

Abril 2019

Guia de Início Rápido

17

Sede Geral

Emerson Automation Solutions

6021 Innovation Blvd.
Shakopee, MN 55379, EUA

[phone] ou [phone]
[phone]
[e-mail]

Sucursal Regional na América do Norte

Emerson Automation Solutions

8200 Market Blvd.
Chanhassen, MN 55317, EUA

[phone] ou [phone]
[phone]
[e-mail]

Sucursal Regional na América Latina

Emerson Automation Solutions

1300 Concord Terrace, Suite 400
Sunrise, Florida 33323, EUA

[phone]
[phone]
[e-mail]

Sucursal Regional na Europa

Emerson Automation Solutions

Neuhofstrasse 19a P.O. Box 1046
CH 6340 Baar
Suíça

[phone]
[phone]
[e-mail]

Sucursal Regional na Ásia-Pacífico

Emerson Automation Solutions

1 Pandan Crescent
Singapura 128461

[phone]
[phone]
[e-mail]

Sucursal Regional no Médio Oriente e África

Emerson Automation Solutions

Emerson FZE P.O. Box 17033,
Jebel Ali Free Zone - South 2
Dubai, Emirados Árabes Unidos

[phone]
[phone]

[e-mail]

Guia de Início Rápido

00825-0213-2654, Rev. FA

Abril 2019

Emerson Automation Solutions, Lda.

Edifício Eça de Queiroz
Rua General Ferreira Martins 8 - 10ºB,
Miraflores 1495-137 Algés, Portugal

+(351) 214 200 700
+(351) 214 105 700

Linkedin.com/company/Emerson-Automation-Solutions

Twitter.com/Rosemount_News

Facebook.com/Rosemount

Youtube.com/us er/RosemountMeasur ement

Google.com/+RosemountMeasurement

Os Termos e Condições Standard de Venda podem ser encontrados
na página dos Termos e Condições de Venda.
O logótipo da Emerson é uma marca comercial e uma marca de
serviços da Emerson Electric Co.
Rosemount e o logótipo da Rosemount são marcas comerciais
da Emerson.
National Electrical Code é uma marca comercial registada da
National Fire Protection Association, Inc.
NEMA é uma marca comercial registada e uma marca de serviços
da National Electrical Manufactur ers Association.
Todas as outras marcas são propriedade dos respetivos proprietários.
© 2019 Emerson. Todos os direitos reservados.
