빠른 시작 가이드
00825-0115-4697, Rev WB
12월 2021
Rosemount™ 848T FOUNDATION™ Fieldbus
고밀도 온도 트랜스미터
빠른 시작 가이드 12월 2021
목차
소개............................................................................................................................................. 3
트랜스미터 장착.......................................................................................................................... 6
배선 및 전원 공급.......................................................................................................................14
태그 확인................................................................................................................................... 22
트랜스미터 구성 확인................................................................................................................ 23
제품 인증서................................................................................................................................24
적합성 선언................................................................................................................................36
중국 RoHS.................................................................................................................................. 40
2 Rosemount 848T
12월 2021 빠른 시작 가이드
1 소개
로즈마운트 848T는 하나의 트랜스미터로 8개의 개별적이고 독립적인 온도
지점을 동시에 측정할 수 있어 프로세스 온도 측정에 최적화되어 있습니다.
여러 온도 센서 유형을 각 트랜스미터에 연결할 수 있습니다. 또한, 로즈마운
트 848T는 4~20mA 입력을 수용할 수 있습니다. 로즈마운트 848T의 향상된
측정 기능을 사용하여 FOUNDATION™ Fieldbus host 또는 구성 툴에 이러한 변
수를 전달할 수 있습니다.
1.1 가이드 소개
이 가이드는 로즈마운트 848T 온도 트랜스미터에 대한 기본 지침입니다. 세
부 구성, 진단, 유지보수, 정비, 트러블 슈팅에 대한 지침을 제공하지 않습니
다. 자세한 지침은 로즈마운트 848T 참고 매뉴얼을 참조하십시오. 이 가이드
와 매뉴얼은 Emerson.com/Rosemount에서 전자적으로도 확인이 가능합니
다.
1.2 위험 메시지
이 문서는 ANSI 표준 Z535.6-2011(R2017)에 따라 위험 메시지에 대해 다음
기준을 사용합니다.
위험
위험 상황을 예방하지 않을 경우 심각한 부상을 입거나 사망하게 됩니다.
경고
위험 상황을 예방하지 않을 경우 심각한 부상을 입거나 사망할 수 있습니다.
경고
위험 상황을 예방하지 않을 경우 경미한 부상이나 중등도의 부상을 입거나
입을 가능성이 있습니다.
주의
상황을 예방하지 않을 경우 데이터 손실, 재산상의 피해, 하드웨어 손상 또는
소프트웨어 손상이 발생할 수 있습니다. 신체 부상의 위험은 없습니다.
빠른 시작 가이드
3
빠른 시작 가이드 12월 2021
물리적 액세스
주의
인증되지 않은 사용자가 액세스할 경우 최종 사용자의 장비에 심각한 손상
및/또는 잘못된 구성을 초래할 수 있습니다. 의도적이거나 의도치 않은 모든
무단 사용을 방지하십시오.
물리적 보안은 모든 보안 프로그램에서 중요한 부분이며 시스템 보호에 필
수 요소입니다. 사용자의 자산을 보호하기 위해 물리적 액세스를 제한하십
시오. 시설 내에서 사용되는 모든 시스템에도 마찬가지입니다.
1.3
안전 메시지
제품을 사용하기 전에 이 설명서를 숙지하십시오. 개인 및 시스템 안전과 최
적의 제품 성능을 위해 이 제품을 설치, 사용 또는 유지 보수하기 전에 내용을
완전히 숙지해야 합니다.
경고
폭발하는 경우 사망이나 중상을 초래할 수 있습니다.
폭발성 환경에서 이 트랜스미터를 설치하는 경우 올바른 현지, 국가 및 국제
표준, 규칙 및 관행을 따라야 합니다. 안전한 설치와 관련된 모든 제한 사항
에 대해서는 이 설명서의 승인 섹션을 참조하십시오.
폭발성 대기에서 필드 커뮤니케이터를 연결하기 전에 계기가 루프에 본질안
전형 또는 비발화성 필드 배선 방식에 따라 설치되었는지 확인하십시오.
경고
이 설치 지침을 준수하지 않을 경우 사망이나 중상을 초래할 수 있습니다.
트랜스미터는 자격 있는 작업자에 의해, 적용 가능한 실행 규칙에 따라 설치
되어야 합니다.
경고
프로세스 누출의 경우 사망이나 중상을 초래할 수 있습니다.
작동 중에 보호관을 분리하지 마십시오.
압력을 적용하기 전에 보호관과 센서를 설치하고 고정하십시오.
4 Rosemount 848T
12월 2021 빠른 시작 가이드
경고
감전의 경우 사망이나 중상을 초래할 수 있습니다.
센서가 고전압 환경에 설치되고 결함이나 설치 오류가 발생하는 경우 트랜
스미터 리드와 터미널에 고전압이 남아 있을 수 있습니다.
리드 및 터미널과 접촉할 때 주의하십시오.
경고
이 장치는 FCC 규칙의 파트 15를 준수합니다. 작동 시 다음 조건이 전제되어
야 합니다.
• 이 장치는 유해한 간섭을 일으키지 않습니다.
• 이 장치는 원하지 않는 작동을 유발할 수 있는 간섭을 포함하여 수신된
모든 간섭을 수락해야 합니다.
• 장치는 모든 사람과 최소 7.9인치(20cm)의 안테나 간격을 유지하도록 설
치해야 합니다.
주의
전지가 방전되어도 배터리 위험은 남아 있습니다.
파워 모듈은 위험 지역에서 교체될 수 있습니다. 파워 모듈은 표면 저항력이
1GΩ 이상이며 무선 장치 인클로저에 제대로 설치해야 합니다. 정전기 축적
을 방지하기 위해 설치 지점으로 및 설치 지점에서 이송하는 동안 주의해야
합니다.
무선 제품에 대한 배송 고려사항.
• 파워 모듈이 설치되지 않은 장치가 배송되었습니다. 재배송 전에 파워 모
듈을 분리하십시오.
• 각 파워 모듈에는 두 개의 “C” 사이즈 기본 리튬 배터리가 포함되어 있습
니다. 기본 리튬 배터리는 미국 교통부에 의해 운송이 규제되며, 국제항
공운송협회(IATA), 국제민간항공기구(ICAO) 및 유럽 육상 운송 위험 제
품(ARD)에서도 규제됩니다. 이러한 또는 모든 다른 현지 요구 사항의 규
정 준수는 배송자의 책임입니다. 배송 전에 현재 규정 및 요구 사항을 고
려하십시오.
1.4
빠른 시작 가이드
제품 재활용/폐기
장비 및 포장재의 재활용을 고려하고 지역 및 국가 법률/규정에 따라 폐기해
야 합니다.
5
빠른 시작 가이드 12월 2021
2 트랜스미터 장착
2.1 인클로저 없이 DIN 레일에 장착
인클로저 없이 트랜스미터를 DIN 레일에 장착하려면 다음과 같이 합니다.
프로시저
1. 트랜스미터 후면 상단에 있는 DIN 레일 마운트 클립을 위로 당기십시
오.
2. 트랜스미터 하단의 슬롯에 DIN 레일을 고정하십시오.
3. 트랜스미터를 기울여 DIN 레일 위에 놓습니다. 마운트 클립을 릴리즈
하십시오. 트랜스미터를 DIN 레일에 단단히 고정해야 합니다.
그림 2-1: DIN 레일에 트랜스미터 장착
A.
인클로저가 설치되지 않은
B. DIN 레일
C. DIN
2.2
6 Rosemount 848T
알루미늄 정션박스의 판넬에 장착
선결 요건
1/4-20 x 1.25인치 나사 4개를 사용합니다.
프로시저
다음 치수 도면 중 하나를 사용하여 트랜스미터를 정션박스 내부 판넬에 장
착합니다.
마운트 클립
레일
Rosemount 848T
10.21
[259]
A
1.70
[43]
B
6.70
[170]
C
D
3.67
[93]
E
.80
[20]
2.30
[58]
2.27
[58]
1.33
[34]
1.88
[48]
3.98
[101]
8.42
[214]
6.00
[152]
12월 2021 빠른 시작 가이드
그림 2-2: 케이블 글랜드가 있는 알루미늄 정션박스(옵션 코드 JA4)
A.
명판
B.
탈착식 배선 연결부
C.
보안 스위치
D.
시뮬레이션 스위치
E.
외항 접지 나사(옵션
)
빠른 시작 가이드
치수 단위는 인치(밀리미터)입니다.
7
A
10.21
[259]
1.70
[43]
B
6.70
[170]
C
D
.80
[20]
2.30
[58]
3.21
[81]
1.33
[34]
1.88
[48]
3.97
[101]
E
7.14
[181]
6.00
[152]
빠른 시작 가이드 12월 2021
그림 2-3: 플러그 구멍이 있는 알루미늄 정션박스(옵션 코드 JA5)
A.
명판
B.
탈착식 배선 연결
C.
보안 스위치
D.
시뮬레이션 스위치
E.
외항 접지 나사(옵션
)
치수 단위는 인치(밀리미터)입니다.
2.3
스테인리스 강 정션박스의 판넬에 장착
선결 요건
1/4-20 x 1/2인치 나사 2개를 사용합니다.
프로시저
다음 치수 도면 중 하나를 사용하여 트랜스미터를 정션박스 내부 판넬에 장
착합니다.
8 Rosemount 848T
9.91 (231)
7.7 (196)
C
1.8 (46)
1.1 (28)
1.73 (44)
2.4 (62)
1.2 (30)
1.8 (47)
4.0 (102)
9.14 (232.2)
7.72 (196)
6.61 (168)
A B
D E
12월 2021 빠른 시작 가이드
그림 2-4: 케이블 글랜드가 있는 스테인리스 강 정션박스(옵션 코드 JS2)
빠른 시작 가이드
A.
평면도
B. 3-D
보기
C.
접지 나사
D.
정면도
E.
측면도
치수 단위는 인치(밀리미터)입니다.
9
9.1 (231)
7.7 (196)
C
A
4.0 (102)
B
1.4 (35)
1.1 (27)
2.8 (70)
4.0 (102)
1.8 (4.7)
2.4 (62)
1.6 (42)
F
D
1.2 (30)
E
빠른 시작 가이드 12월 2021
그림 2-5: 도관 도입부가 있는 스테인리스 강 정션박스(옵션 코드 JS3)
A.
평면도
B. 3-D
C.
접지 나사
D.
정면도
E.
측면도
F. 1/2인치 NPT 피팅
보기
설치에 적합한
21,8 mm 직경
플러그 구멍 5개
치수 단위는 인치(밀리미터)입니다.
2.4
51 mm 파이프 스탠드에 장착
프로시저
정션박스 사용 시 옵션 마운팅 브라켓(옵션 코드 B6)을 사용하여 트랜스미터
를 51 mm 파이프 스탠드에 장착하십시오.
10 Rosemount 848T
․
‥
A B
5.08
[129]
7.55
[193]
12월 2021 빠른 시작 가이드
그림 2-6: 알루미늄 정션박스 장착
A.
정면도
B.
측면도
치수의 단위는 인치(밀리미터)입니다.
빠른 시작 가이드
11
4.7 (119)
7.5 (190)
C
A B
빠른 시작 가이드 12월 2021
그림 2-7: 스테인리스 강 정션박스 장착
A.
정면도
B.
측면도
C.
완전 조립
치수의 단위는 인치(밀리미터)입니다.
12 Rosemount 848T
12월 2021 빠른 시작 가이드

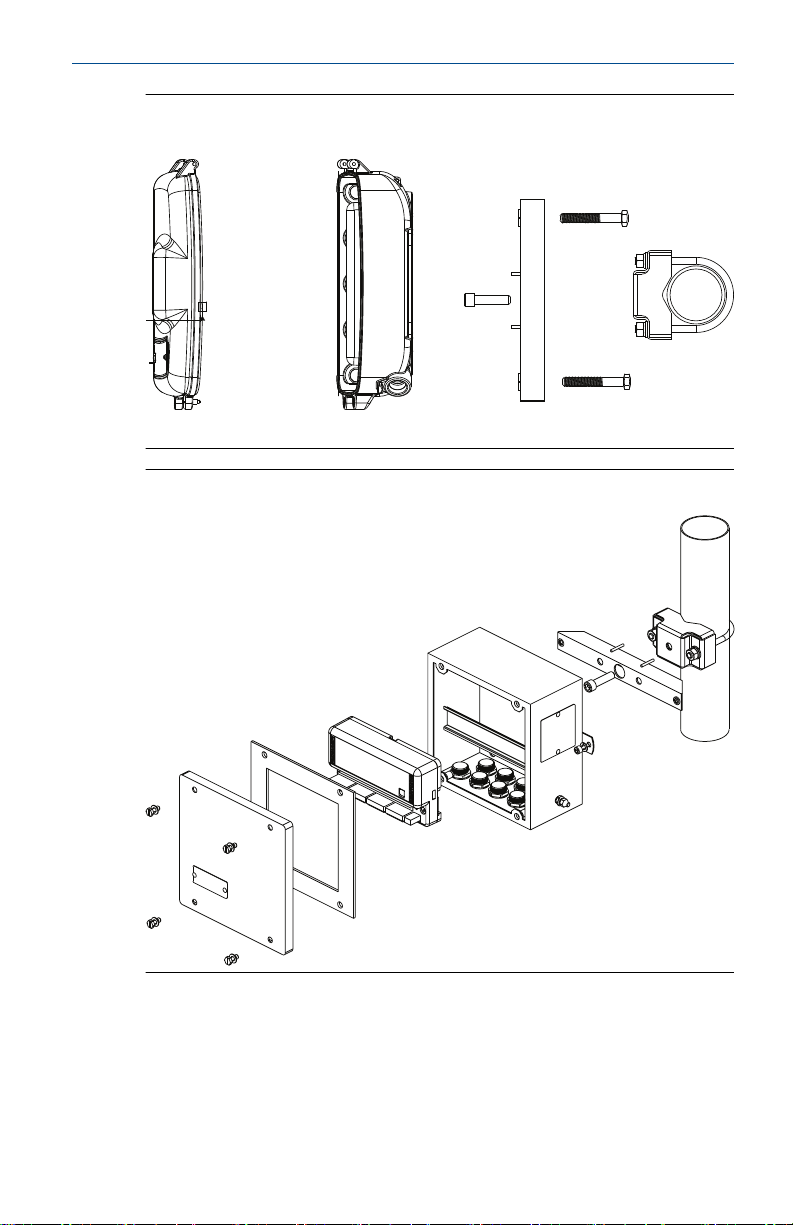

그림 2-8: 수직 파이프에 알루미늄 장착
그림 2-9: 수직 파이프에 스테인리스 강 장착
빠른 시작 가이드
13
빠른 시작 가이드 12월 2021
3 배선 및 전원 공급
3.1 케이블 글랜드 사용
프로시저
1. 커버 나사를 풀어 정션박스 커버를 분리합니다.
2. 센서 및 전원/신호 배선이 적절한 케이블 글랜드를 통과하도록 하십
시오(그림 3-1 참조).
3.
센서 배선을 올바른 나사 터미널에 설치합니다(electronics 모듈의 라
벨에 따름).
4. 전원/신호 배선을 올바른 나사 터미널에 설치합니다. 전원은 극성을
구분하지 않으므로 사용자는 “Bus(버스)”라고 표시된 fieldbus 배선
터미널 중 하나에 양극(+) 또는 음극(-)을 연결할 수 있습니다.
5. 인클로저 커버를 교체하고 모든 커버 나사를 단단히 조이십시오.
14 Rosemount 848T
