빠른 시작 가이드
00825-0115-4408, Rev BB
6월 2019년
로즈마운트™ 5408 및 5408:SIS 레벨 트랜
스미터
콘 안테나

빠른 시작 가이드 6월 2019년
목차
가이드 소개..................................................................................................................................3
승인 유형 선택............................................................................................................................. 5
트랜스미터 장착.......................................................................................................................... 6
트랜스미터 헤드 정렬................................................................................................................ 19
디스플레이 방향 조정(선택 사항).............................................................................................. 22
전기 연결 준비........................................................................................................................... 23
배선 연결 및 전원 공급...............................................................................................................30
안내 설정을 사용하여 트랜스미터 구성..................................................................................... 34
분할된 콘 안테나 조립............................................................................................................... 36
2
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드
1 가이드 소개
이 빠른 시작 가이드는 로즈마운트 5408 및 5408:SIS 레벨 트랜스미터의 기
본 지침입니다. 자세한 내용은 HART®를 사용하는 로즈마운트 5408 및
5408:SIS 참고 매뉴얼 및 FOUNDATION™ Fieldbus를 사용하는 로즈마운트 5408
참고 매뉴얼을 참조하십시오. 매뉴얼과 이 가이드는 Emerson.com/
Rosemount에서 전자적으로도 이용할 수 있습니다.
경고
안전 설치 및 정비 지침을 준수하지 않을 경우 사망이나 중상을 초래할 수 있
습니다.
• 트랜스미터는 자격 있는 작업자에 의해, 적용 가능한 실행 규칙에 따라
설치되어야 합니다.
• 설비는 이 매뉴얼에 지정된 대로만 사용하십시오. 그렇게 하지 않으면 설
비에서 제공하는 보호 장구가 손상될 수 있습니다.
• 위험 지역에 설치하는 경우, 로즈마운트 5408 및 5408:SIS 제품 인증서
문서 및 시스템 제어 도면(D7000002-885)에 따라 트랜스 미터를 설치해
야 합니다.
• 허용되지 않은 상황에서의 수리(예: 구성 요소의 교체 등)는 안전을 위태
롭게 할 수 있습니다.
폭발하는 경우 사망이나 중상을 초래할 수 있습니다.
• 트랜스미터의 작동 대기가 올바른 위험 지역 인증과 일치하는지 확인하
십시오.
• 폭발성 대기에서 휴대용 통신기를 연결하기 전에 본질안전형 또는 비발
화성 현장 배선 관행에 따라 기기가 설치되었는지 확인하십시오.
• 방폭/방염 및 비발화성/유형 n 설치 시 장치에 전원이 공급되면 트랜스미
터 커버를 분리하지 마십시오.
• 방폭/방염 요구 사항을 충족하기 위해 두 개의 트랜스미터 커버를 완전
히 결합해야 합니다.
감전의 경우 사망이나 중상을 초래할 수 있습니다.
• 방폭/방염 및 비발화성/유형 n 설치 시 리드 및 터미널과 접촉을 피하십
시오. 리드에 남아 있을 수 있는 고전압으로 인해 감전될 수 있습니다.
• 트랜스미터를 연결하는 동안 트랜스미터의 주 전원이 꺼져 있고 다른 모
든 외부 전원에 연결된 라인이 차단되었거나 전원이 끊어졌는지 확인하
십시오.
빠른 시작 가이드
3

빠른 시작 가이드 6월 2019년
경고
공정 누출의 경우 사망이나 중상을 초래할 수 있습니다.
• 트랜스미터는 신중하게 취급되어야 합니다. 공정 씰이 손상된 경우, 탱
크에서 가스가 새어 나올 수 있습니다.
경고
물리적 액세스
미승인 작업자는 최종 사용자 설비에 대한 중대한 손상 및/또는 잘못된 구성
을 유발할 수 있습니다. 이것은 의도적 또는 비의도적일 수 있으므로 보호되
어야 합니다.
물리적 보안은 모든 보안 프로그램의 중요한 부분이고 시스템 보호의 기본
입니다. 최종 사용자의 자산을 보호하기 위해 미승인 작업자의 물리적 액세
스를 제한하십시오. 이는 시설 내에서 사용되는 모든 시스템에 적용됩니다.
경고
뜨거운 표면
플랜지 및 공정 씰은 높은 프로세스 온도에서 뜨거울 수 있습니다. 정비 전에
충분히 식혀야 합니다.
4
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드
2 승인 유형 선택
여러 가지 승인 유형이 레이블로 지정된 위험 지역 트랜스미터의 경우:
프로시저
선택한 승인 유형의 확인란을 영구적으로 선택합니다.
그림 2-1: 여러 승인 유형이 있는 레이블
빠른 시작 가이드
5

빠른 시작 가이드 6월 2019년
3 트랜스미터 장착
3.1 플랜지 버전
선결 요건
해당하는 경우, 분할된 콘 안테나를 조립하십시오(분할된 콘 안테나 조립 참
조).

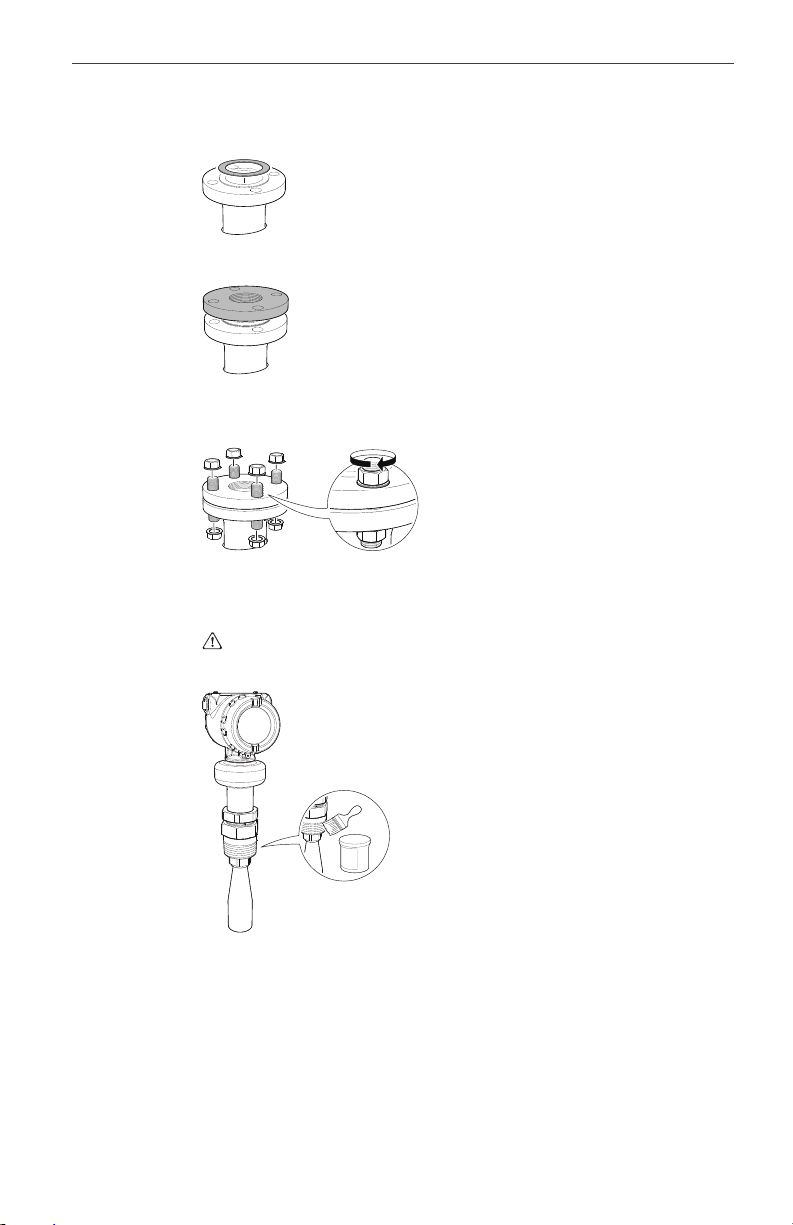

프로시저
1. 탱크 플랜지에 적합한 가스켓을 배치합니다.
2. 안테나 및 플랜지가 있는 트랜스미터를 노즐 안으로 낮춥니다.
3. 선택한 플랜지 및 가스켓에 맞는 충분한 토크로 볼트와 너트를 조입
니다.
다음에 수행할 작업
트랜스미터 헤드를 정렬합니다(트랜스미터 헤드 정렬 참조).
6
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드

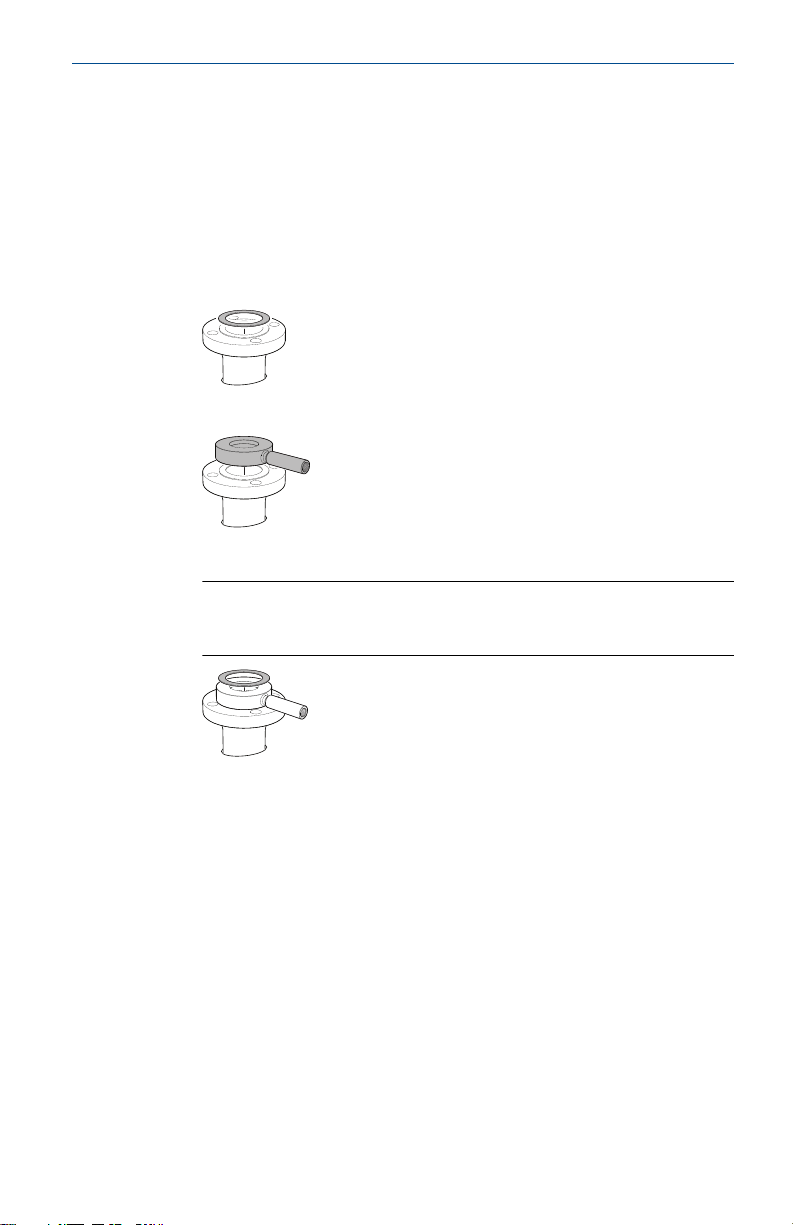

3.2 공기 퍼징 링이 있는 플랜지 버전(옵션 코드 PC1)
선결 요건
해당하는 경우, 분할된 콘 안테나를 조립하십시오(분할된 콘 안테나 조립 참
조).
프로시저
1. 탱크 플랜지에 적합한 가스켓을 배치합니다.
2. 퍼지 링을 가스켓 위에 올립니다.
3. 적합한 가스켓을 퍼지 링 위에 올립니다.
주
보호 플레이트 설계가 포함된 플랜지의 경우 최소 가스켓 두께가
0.125인치(3.2mm)여야 합니다.
빠른 시작 가이드
7

빠른 시작 가이드 6월 2019년

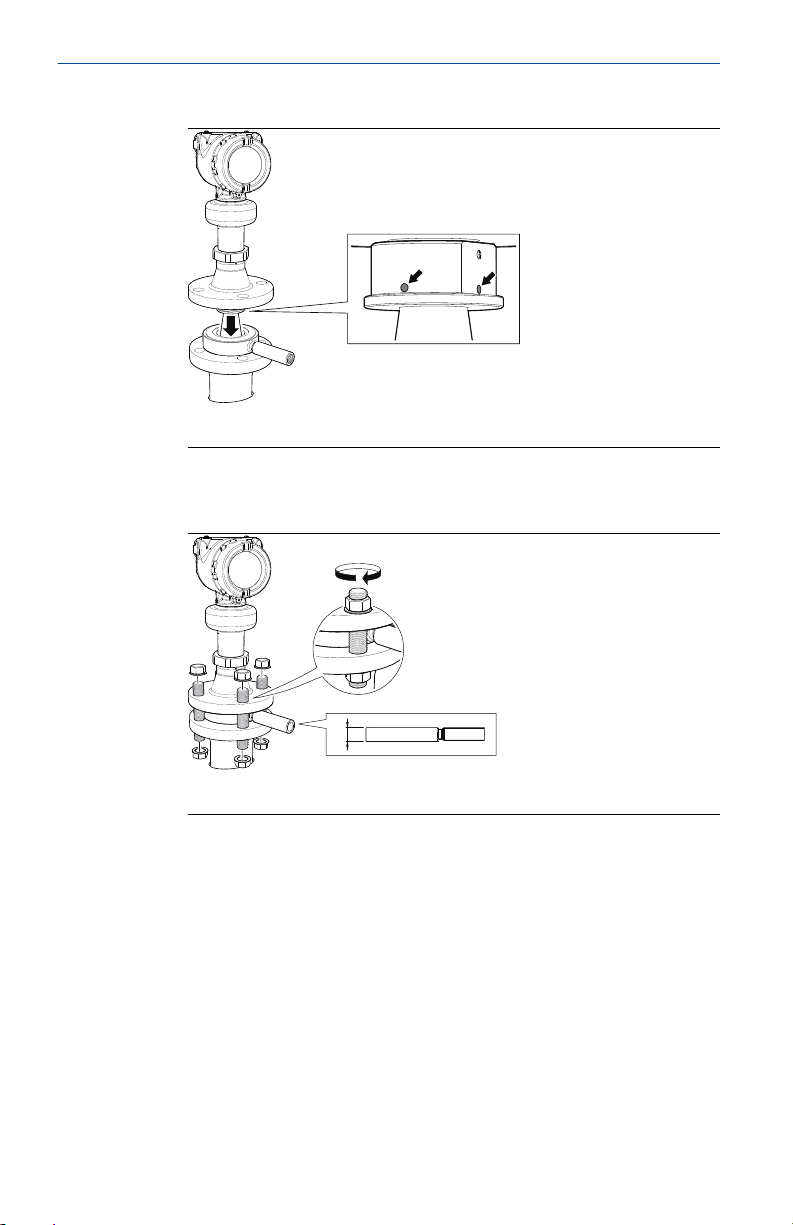

4. 안테나 및 플랜지가 있는 트랜스미터를 노즐 안으로 낮춥니다.
A.
공기 퍼지 구멍이 있는 안테나
5. 선택한 플랜지 및 가스켓에 맞는 충분한 토크로 볼트와 너트를 조입
니다.
A. 1.0인치(25.5mm)
8
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드
6. 공기 퍼징 시스템을 연결합니다. 해당 현장의 절차에 따라 나사산 씰
런트 또는 적합한 가스켓을 사용합니다.
A. G
⅜인치
B. 0.4인치(10mm)
표 3-1: 들어오는 공기 공급 사양
최대 압력 권장 압력
190psi(13bar) 100~115psi(7~8bar)
다음에 수행할 작업
트랜스미터 헤드를 정렬합니다(트랜스미터 헤드 정렬 참조).
3.3
나사 버전, 나사 지름보다 작은 안테나 지름
3.3.1 나사 탱크 연결
선결 요건
해당하는 경우, 분할된 콘 안테나를 조립하십시오(분할된 콘 안테나 조립 참
조).
빠른 시작 가이드
9

빠른 시작 가이드 6월 2019년
프로시저
1. 해당 현장의 절차에 따라 나사에 고착방지제를 도포하거나 PTFE 테
이프를 붙이십시오.
1½인치 또는 2인치 BSPP(G) 나사가 있는 어댑터의 경우 가스켓을
씰런트로 사용할 수 있습니다.
2. 트랜스미터를 탱크에 장착합니다.
A.
가스켓
다음에 수행할 작업
트랜스미터 헤드를 정렬합니다(트랜스미터 헤드 정렬 참조).
3.3.2 플랜지 탱크 연결부
선결 요건
해당하는 경우, 분할된 콘 안테나를 조립하십시오(분할된 콘 안테나 조립 참
조).
10
(1½인치 및 2인치 BSPP(G)
로즈마운트
5408 및 5408:SIS 레벨
나사에만 사용
)
트랜스미터

6월 2019년 빠른 시작 가이드
프로시저
1. 탱크 플랜지에 적합한 가스켓을 배치합니다.
2. 고객이 제공한 플랜지를 가스켓 위에 올립니다.
3. 선택한 플랜지 및 가스켓에 맞는 충분한 토크로 볼트와 너트를 조입
니다.
4. 해당 현장의 절차에 따라 나사에 고착방지제를 도포하거나 PTFE 테
이프를 붙이십시오.
빠른 시작 가이드
1½인치 또는 2인치 BSPP(G) 나사가 있는 어댑터의 경우 가스켓을
씰런트로 사용할 수 있습니다.
11

빠른 시작 가이드 6월 2019년
5. 안테나가 있는 트랜스미터를 노즐 안으로 낮춥니다.
A.
가스켓
(1½인치 및 2인치 BSPP(G)
나사에만 사용
)
다음에 수행할 작업
트랜스미터 헤드를 정렬합니다(트랜스미터 헤드 정렬 참조).
3.4 나사 버전, 나사 지름보다 큰 안테나 지름
12
선결 요건
해당하는 경우, 분할된 콘 안테나를 조립하십시오(분할된 콘 안테나 조립 참
조).
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드
프로시저
1. 나사를 풀고 안테나를 제거합니다.
주
마이크로웨이브 런처에 긁힘이 생기지 않도록 주의하십시오. 마이크
로웨이브 런처는 기계적 영향에 민감합니다.
2. 해당 현장의 절차에 따라 나사에 고착방지제를 도포하거나 PTFE 테
이프를 붙이십시오.
빠른 시작 가이드
1½인치 또는 2인치 BSPP(G) 나사가 있는 어댑터의 경우 가스켓을
씰런트로 사용할 수 있습니다.
13

38mm
토크 250in-lb(28N-m)
H2mm
토크 5in-lb(0.5N-m)
빠른 시작 가이드 6월 2019년
3. 고객이 제공한 플랜지에 어댑터를 장착합니다.
A.
가스켓
(1½인치 및 2인치 BSPP(G)
나사에만 사용
)
4. 안테나를 장착합니다.
주
마이크로웨이브 런처에 손상이나 오염물질이 없는지 육안으로 확인
합니다.
14
5. 탱크 플랜지에 적합한 가스켓을 배치합니다.
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드

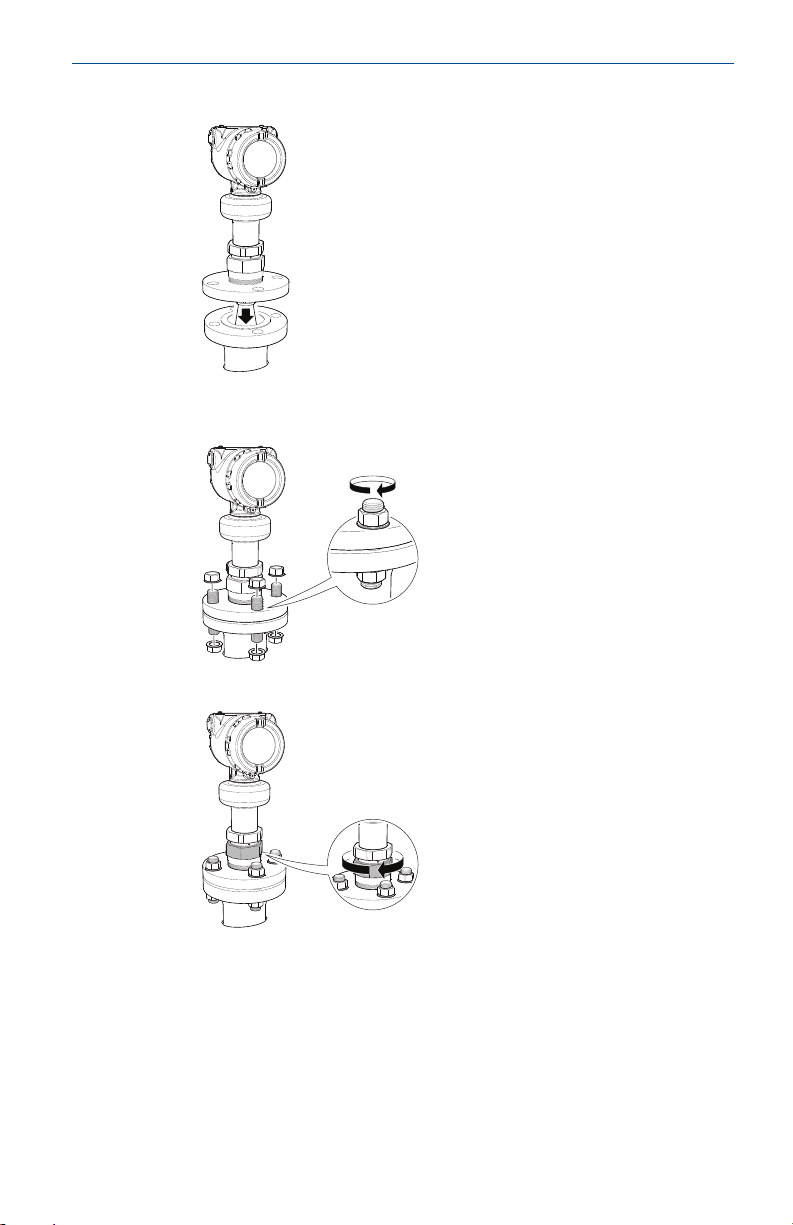

6. 안테나 및 플랜지가 있는 트랜스미터를 노즐 안으로 낮춥니다.
7. 선택한 플랜지 및 가스켓에 맞는 충분한 토크로 볼트와 너트를 조입
니다.
8. 어댑터가 올바르게 조여질 때까지 나사를 조입니다.
다음에 수행할 작업
트랜스미터 헤드를 정렬합니다(트랜스미터 헤드 정렬 참조).
빠른 시작 가이드
15

빠른 시작 가이드 6월 2019년
3.5 브래킷 장착
프로시저
1. 브래킷을 파이프/벽에 장착합니다.
파이프에 장착:
A.
가로 파이프
B.
세로 파이프
벽에 장착:
2. 거치대를 브래킷에 장착합니다.
16
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드
3. 나사를 풀고 안테나를 제거합니다.
주
마이크로웨이브 런처에 긁힘이 생기지 않도록 주의하십시오. 마이크
로웨이브 런처는 기계적 영향에 민감합니다.
4. 트랜스미터를 홀더에 나사로 고정합니다.
빠른 시작 가이드
17

H2mm
38mm
토크 5in-lb(0.5N-m)
빠른 시작 가이드 6월 2019년
5. 안테나를 장착합니다.
다음에 수행할 작업
트랜스미터 헤드를 정렬합니다(트랜스미터 헤드 정렬 참조).
18
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드
4 트랜스미터 헤드 정렬
프로시저
1. 너트를 살짝 풀고 트랜스미터를 돌립니다.
2. 트랜스미터 헤드가 올바르게 정렬되어 있는지 확인합니다.
옵션
설명
개방형 탱크센서 모듈의 표시가 탱크 벽을 바라보도록 맞춥니다(그
림 4-1참조).
스틸 파이프외항 접지 나사가 스틸 파이프의 구멍을 바라보도록 맞
춥니다( 그림 4-2 참조).
챔버 외항 접지 나사가 프로세스 연결부를 바라보도록 맞춥
니다(그림 4-3 참조).
빠른 시작 가이드
19

빠른 시작 가이드 6월 2019년
3. 너트를 조입니다.
그림 4-1: 개방형 탱크
20
그림 4-2: 스틸 파이프
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드
그림 4-3: 챔버
빠른 시작 가이드
21

빠른 시작 가이드 6월 2019년
5 디스플레이 방향 조정(선택 사항)
현장에서 배선에 더 편하게 접근하거나 LCD 디스플레이 옵션을 더 잘 확인
하려면:
선결 요건
주
진동이 센 응용분야의 경우, 트랜스미터 하우징이 센서 모듈에 완전히 결착
되어 진동 테스트 사양을 충족해야 합니다. 이렇게 하려면 트랜스미터 하우
징을 시계 방향으로 임계값 한계까지 돌립니다.
프로시저
1. 트랜스미터 하우징을 매끄럽게 돌릴 수 있을 때까지 고정 나사를 풉
니다.
2. 먼저 하우징을 시계방향으로 원하는 위치로 돌립니다. 나사산 한계
로 인해 원하는 위치에 도달할 수 없으면, 하우징을 시계반대방향으
로 원하는 위치로 돌립니다(나사산 한계에서 최대 360°까지).
3. 고정 나사를 다시 조입니다.
그림 5-1: 트랜스미터 하우징 회전
22
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드
6 전기 연결 준비
6.1 케이블 선택
표 6-1: 권장 케이블 크기
프로토콜 와이어 지름
4~20mA/HART
FOUNDATION™ Fieldbus
연선 및 차폐 배선은 EMI(전자파 장해)가 높은 환경에 권장됩니다.
정격 최대 주변 온도가 최소 5°C 이상인 와이어를 사용하십시오.
두 개의 와이어를 각 터미널 나사에 안전하게 연결할 수 있습니다.
6.2 케이블 글랜드/도관
방폭/방염 설치 시 장치에 전원이 공급되면 트랜스미터 커버를 분리하지 마
십시오.
6.3 전력 소비량
®
24~14AWG
18AWG, Fieldbus A형 케이블
최대 1W, 전류 최댓값 23mA
6.4
빠른 시작 가이드
접지
국내 및 현지 전기 코드에 따라 접지가 완료되었는지 확인하십시오. 그렇게
하지 않으면 설비에서 제공하는 보호 장구가 손상될 수 있습니다.
트랜스미터 하우징
가장 효과적인 접지 방법은 최소 임피던스로 접지에 직접 연결하는 것입니
다. 두 개의 접지 연결부가 제공됩니다(그림 6-1 참조).
23

빠른 시작 가이드 6월 2019년
그림 6-1: 접지 나사
A.
외항 접지 나사
B.
외항 접지 나사
케이블 차폐 접지
계기 케이블 차폐가 다음과 같은지 확인하십시오.
• 근접 트리밍되고 트랜스미터 하우징에 닿지 않도록 절연되어야 합니다.
• 세그먼트 전체에 지속적으로 연결되어야 합니다.
• 전원 공급장치 종단의 적절한 접지에 연결되어야 합니다.
그림 6-2: 케이블 차폐
24
A.
차폐 및 배수 와이어 절연
B.
거리 최소화
C.
차폐 트리밍 및 노출된 배수 와이어 절연
D.
배수 와이어를 전원 공급장치 접지에 연결
주
차폐 및 배수 배선을 트랜스미터에 접지하지 마십시오. 케이블 차폐가 트랜
스미터 하우징에 닿으면 접지 루프를 유발하여 통신을 방해할 수 있습니다.
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

%
$
6월 2019년 빠른 시작 가이드
6.5 전원 공급
4~20mA/HART
트랜스미터는 트랜스미터 터미널에 있을 때 12~42.4Vdc(본질안전 설치 시
12~30Vdc)에서 작동합니다.
FISCO/FOUNDATION™ Fieldbus
트랜스미터는 트랜스미터 터미널에 있을 때 9~32Vdc(본질안전 설치 시
9~30Vdc 및 FISCO의 경우 9~17.5Vdc)에서 작동합니다.
®
6.6 신호 종단
모든 Fieldbus 세그먼트의 시작과 끝에 터미네이터를 설치해야 합니다.
내장형 터미네이터가 있는 트랜스미터의 경우, “TERMINATE ON” 터미널 사
이에 점퍼 와이어를 연결하여 터미네이터를 활성화하십시오. 권장 와이어
크기는 케이블 선택을 참조하십시오.
6.7 부하 제한
HART® 통신의 경우 250Ω의 최소 루프 저항이 필요합니다. 최소 루프 저항은
외부 전압 공급장치의 전압 수준으로 결정됩니다.
그림 6-3: 부하 제한
빠른 시작 가이드
최대 루프 저항 = 43.5 * (외부 전원 공급장치 전압 - 12)
루프 저항
A.
B.
외부 전원 공급장치 전압
(Ohm)
(Vdc)
25

빠른 시작 가이드 6월 2019년
6.8 배선도

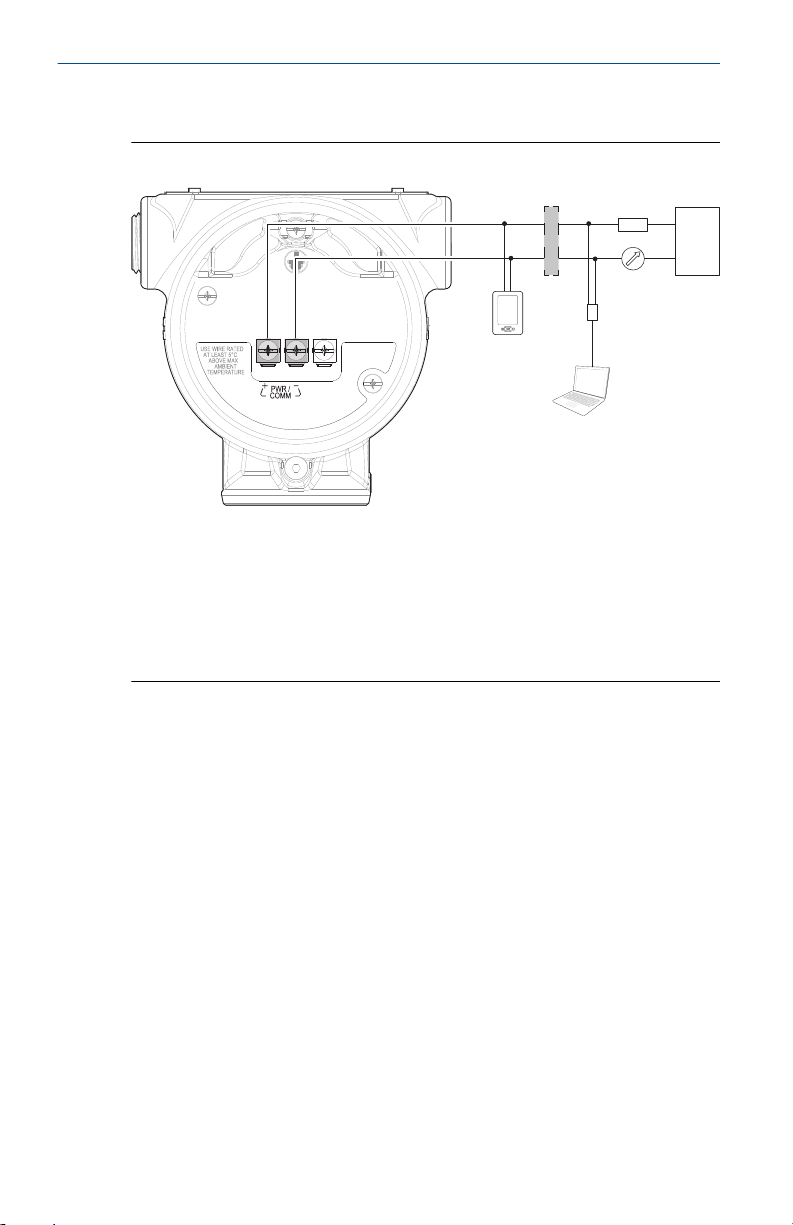

그림 6-4: 4~20mA/HART® 통신
A.
핸드헬드 커뮤니케이터
B.
승인된
IS
C. HART
D.
부하 저항(≥
E.
전류계
F.
전원 공급장치
장애물(본질안전 설치에만 해당
모뎀
250Ω)
)
26
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드

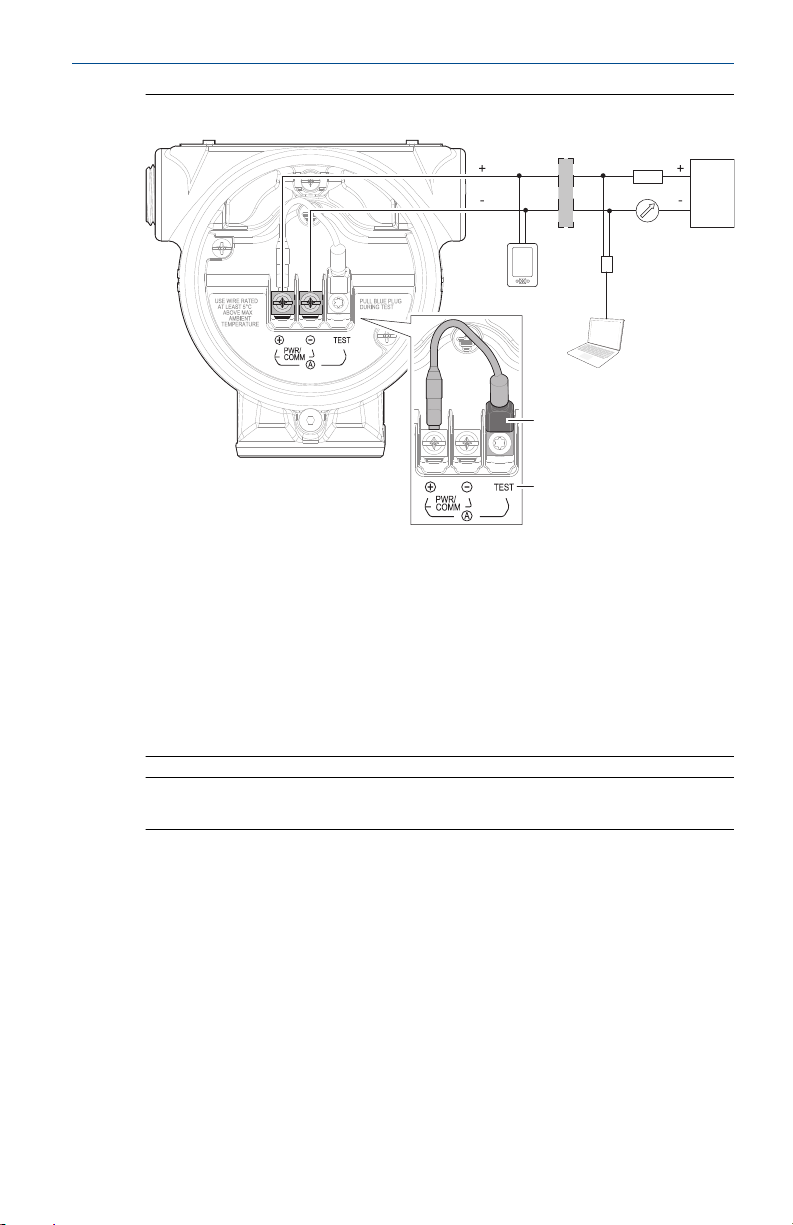

그림 6-5: 4~20mA/HART 통신 - TEST 터미널이 있는 터미널 블록
A.
핸드헬드 커뮤니케이터
B.
승인된
IS
C. HART
D.
부하 저항(≥
E.
전류계
F.
전원 공급장치
G.
파란색 플러그
H. TEST
터미널
장애물(본질안전 설치에만 해당
모뎀
250Ω)
)
주
파란색 플러그는 루프 전류 측정 절차 동안에만 분리하십시오.
빠른 시작 가이드
27

빠른 시작 가이드 6월 2019년
그림 6-6: FOUNDATION™ Fieldbus
A.
핸드헬드 커뮤니케이터
B.
승인된
IS
장애물(본질안전 설치에만 해당
)
C. FOUNDATION Fieldbus modem
D.
전원 공급장치
터미널은 극성 민감도(polarity sensitive)가 없습니다.
28
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

(
*
+
)%
)%
$
$
%
&
'
'
)
6월 2019년 빠른 시작 가이드

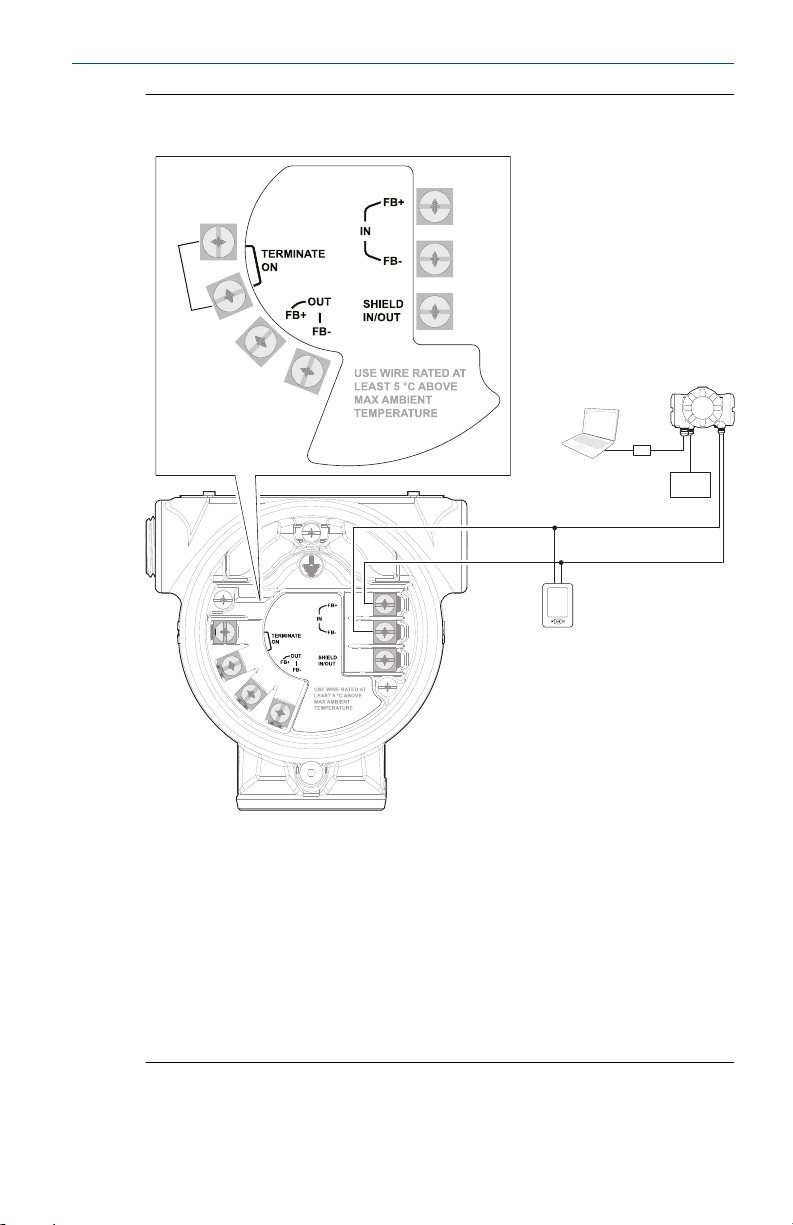

그림 6-7: FOUNDATION Fieldbus - 내장형 터미네이터 및 데이지 체이닝을 위
한 연결부가 있는 터미널 블록
빠른 시작 가이드
A.
탱크버스
B.
케이블 차폐(트랜스미터 하우징에 닿지 않도록 절연
C.
내장형 터미네이터
결
)
D.
다른 장치에 대한 데이지 체인 연결
E.
핸드헬드 커뮤니케이터
F. Fieldbus
G.
전원 공급장치
H.
로즈마운트
모뎀
(Fieldbus
™
2410 탱크
세그먼트의 마지막 장치인 경우 점퍼 연
허브
)
29

빠른 시작 가이드 6월 2019년

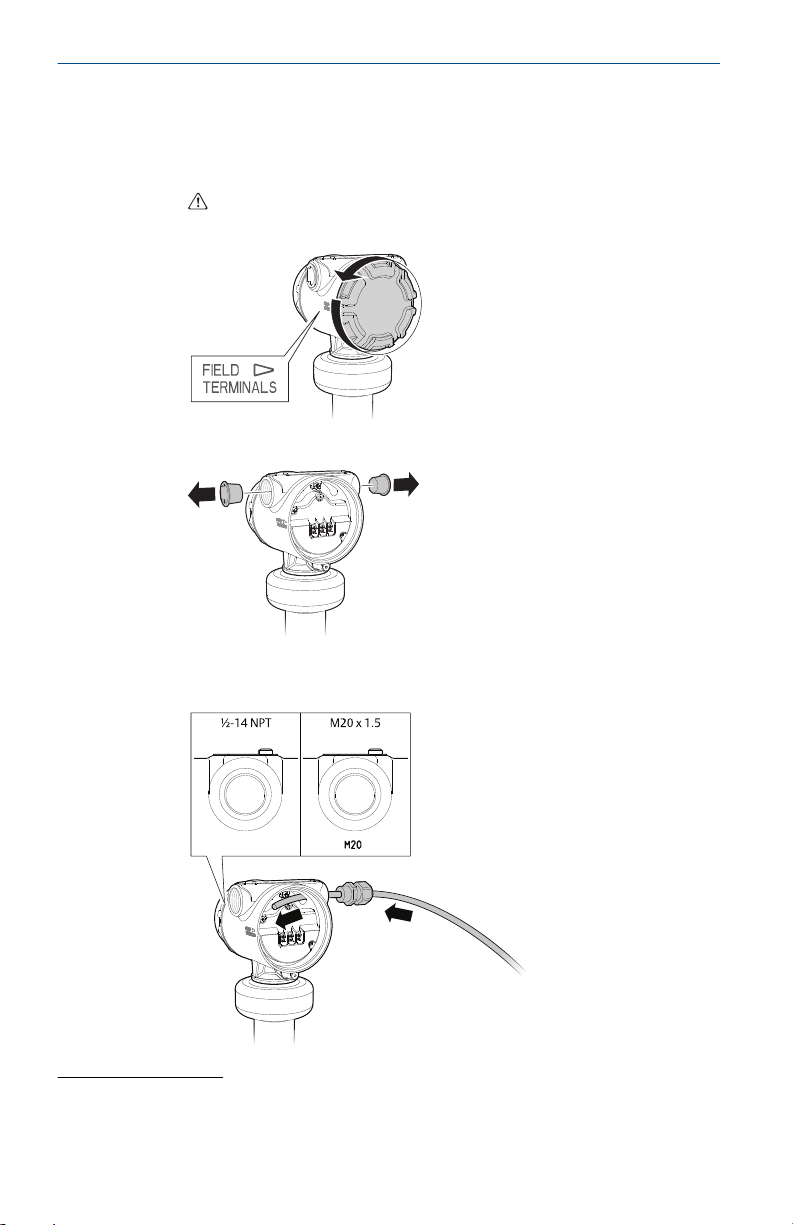

7 배선 연결 및 전원 공급
프로시저
1. 전원 공급장치가 분리되었는지 확인합니다.
2. 커버를 제거합니다.
3. 플라스틱 플러그를 제거합니다.
4. 케이블을 케이블 글랜드/도관에서 빼냅니다.
나사 크기 및 형식 식별:
표시되지 않는 한, 트랜스미터 하우징의 도관/케이블 입구는 ½–
(1)
형식을 사용합니다
30
.
로즈마운트
5408 및 5408:SIS 레벨
(1)
14 NPT
나사산
트랜스미터

6월 2019년 빠른 시작 가이드

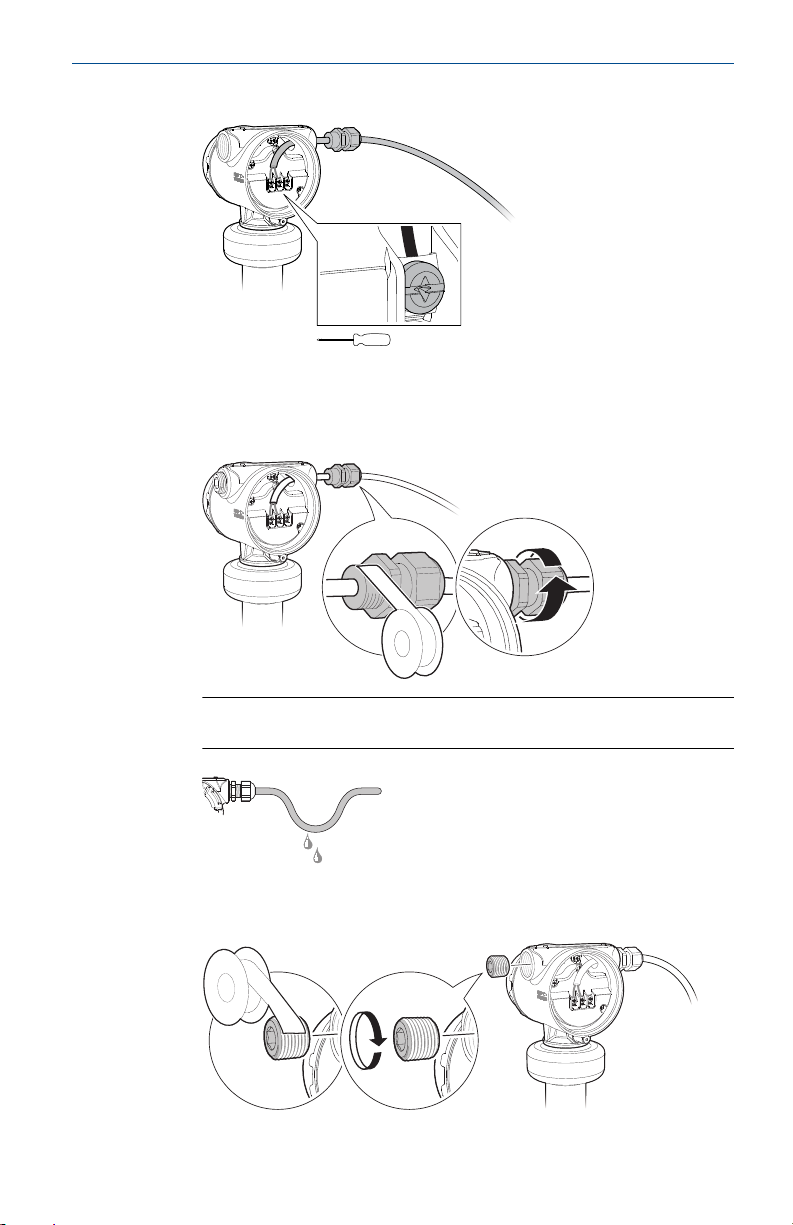

5. 케이블 와이어를 연결합니다(배선도 참조).
6. 올바른 접지를 확인합니다(접지 참조).
7. 케이블 글랜드를 조입니다.
PTFE 테이프 또는 기타 씰런트를 나사에 도포합니다.
8. 사용하지 않는 포트는 동봉된 금속 플러그로 밀봉합니다.
빠른 시작 가이드
주
배선과 드립 루프가 정렬되도록 합니다.
PTFE 테이프 또는 기타 씰런트를 나사에 도포합니다.
31

빠른 시작 가이드 6월 2019년
9. 커버를 부착하고 조입니다.
a) 커버 잼 나사가 하우징에 완전히 끼워졌는지 확인합니다.
b) 커버를 부착하고 조입니다.
커버가 완전히 결착되었는지 확인합니다. 커버와 하우징
사이에 간격이 없어야 합니다.
32
c) 잼 나사가 커버에 닿을 때까지 잼 나사를 시계반대방향으로
돌립니다.
방폭/방염 설치 시에만 필요합니다.
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드
d) 잼 나사를 시계반대방향으로 ½ 더 돌려서 커버를 고정합니
다.
10. 전원 공급장치를 연결합니다.
주
LCD 디스플레이 표시등이 켜지기까지 최대 15초가 걸릴 수 있습니
다.
빠른 시작 가이드
33

빠른 시작 가이드 6월 2019년
8 안내 설정을 사용하여 트랜스미터 구성
8.1 구성 도구
트랜스미터는 다음을 사용하여 쉽게 구성할 수 있습니다.
• 로즈마운트 레이더 마스터 플러스(계기 검사기™ 어플리케이션에서 실
행)
• DD(Device Descriptor) 기반 시스템(예: AMS 장치 관리자, 475 필드 커뮤
니케이터, AMS Trex™ 장치 커뮤니케이터, DeltaV™, 또는 기타 EDDL 또는
개선된 EDDL 호스트
• FDI(필드 장치 통합) 기반 시스템
로즈마운트 레이더 마스터 플러스는 구성을 위한 권장 도구입니다.
8.2 로즈마우트 레이더 마스터 플러스
로즈마운트 레이더 마스터 플러스를 실행하려면 계기 검사기 어플리케이션
또는 FDI 호환 호스트가 필요합니다. 계기 검사기는
Emerson.com/InstrumentInspector에서 제공됩니다.
8.3 최신 FDI 장치 패키지 받기
8.4
34
FDI 패키지 또는 DD는 일반적으로 구성 툴과 함께 설치됩니다.
Emerson.com/RosemountRadarMasterPlus에서 최신 FDI 패키지를 다운로드
하십시오.
Emerson.com/DeviceInstallKits 또는
FieldCommGroup.org/Registered-Products에서 최신 DD를 다운로드하십시
오.
로즈마우트 레이더 마스터 플러스를 사용하여 구성
안내 설정 마법사에 제공되는 옵션에는 기본적인 작동에 필요한 모든 항목
이 포함되어 있습니다.
프로시저
1. 계기 검사기 어플리케이션을 시작합니다.
2.
계기 검사기 어플리케이션
창에서 장치 아이콘을 두 번 클릭합니다.
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드
3.
개요
화면에서 Rosemount Radar Master Plus(로즈마운트 레이더
마스터 플러스)를 선택합니다.
4.
구성
아래에서 Guided Setup(안내 설정)을 선택하고 화면상의 지침
을 따릅니다.
8.5 AMS 장치 관리자를 사용하여 구성
안내 설정 마법사에 제공되는 옵션에는 기본적인 작동에 필요한 모든 항목
이 포함되어 있습니다.
프로시저
1. AMS 장치 관리자를 시작하고 장치에 연결합니다.
2. 구성 → 안내 설정을 선택합니다.
3. 기본 설정을 선택하고 화면상의 지침을 따릅니다.
8.6 핸드헬드 커뮤니케이터를 사용하여 구성
안내 설정 마법사에 제공되는 옵션에는 기본적인 작동에 필요한 모든 항목
이 포함되어 있습니다.
프로시저
1. 핸드헬드 커뮤니케이터를 켜고 장치에 연결합니다.
2. 구성 → 안내 설정을 선택합니다.
3. 기본 설정을 선택하고 화면상의 지침을 따릅니다.
8.7
빠른 시작 가이드
자세히 알아보기
Emerson.com/Rosemount를 방문하여 HART®를 사용하는 로즈마운트 5408
및 5408:SIS 참고 매뉴얼 및 FOUNDATION™ Fieldbus를 사용하는 로즈마운트
5408 참고 매뉴얼을 다운로드하십시오.
35

빠른 시작 가이드 6월 2019년
9 분할된 콘 안테나 조립
이 섹션은 분할된 콘 안테나에 적용됩니다(옵션 코드 S2). 한 세그먼트만 사
용하십시오. 총 안테나 길이는 47.2인치(1200mm)를 넘지 않아야 합니다.
그림 9-1: 설치 권장사항
A.
최소
0.4인치(10mm)
프로시저
1. 세그먼트가 콘 안테나의 바닥에 닿을 때까지 이를 콘 안테나에 삽입
합니다.
36
2. 세그먼트를 자를 위치를 표시합니다.
3. 표시한 부분에서 세그먼트를 제거하고 자릅니다.
4. 꺼끌한 부분은 모두 다듬습니다.
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드
5. 세그먼트가 콘 안테나의 바닥에 닿을 때까지 이를 콘 안테나에 삽입
합니다.
6. 세그먼트를 안테나에 고정합니다.
주
날카로운 모서리에 주의하십시오. 보호 장갑을 착용하십시오!
7. 안테나 확장 길이(L)를 측정합니다.
안테나
확장 길이(L):
8. 트랜스미터 구성을 새 안테나 확장 길이(L)로 업데이트합니다.
• Rosemount Radar Master Plus:
—
구성
아래에서 레벨 설정 → 안테나를 선택합니다.
• AMS 장치 관리자 및 핸드헬드 커뮤니케이터:
— 구성 → 수동 설정 → 레벨 설정 → 안테나를 선택합니다.
빠른 시작 가이드
37

빠른 시작 가이드 6월 2019년
38
로즈마운트
5408 및 5408:SIS 레벨
트랜스미터

6월 2019년 빠른 시작 가이드
빠른 시작 가이드
39

*00825-0115-4408*
00825-0115-4408, Rev. BB
빠른 시작 가이드
6월 2019년
Emerson Automation Solutions
6021 Innovation Blvd.
Shakopee, MN 55379, USA
+1 800 999 9307 또는
+1 952 906 8888
+1 952 949 7001
RFQ.RMD-RCC@Emerson.com
유럽 지사
Emerson Automation Solutions Europe
GmbH
Neuhofstrasse 19a P.O. Box 1046
CH 6340 Baar
Switzerland
+41 (0) 41 768 6111
+41 (0) 41 768 6300
RFQ.RMD-RCC@Emerson.com
중동 및 아프리카 지사
Emerson Automation Solutions
Emerson FZE P.O. Box 17033
Jebel Ali Free Zone - South 2
Dubai, United Arab Emirates
+971 4 8118100
+971 4 8865465
RFQ.RMTMEA@Emerson.com
중남미 지사
Emerson Automation Solutions
1300 Concord Terrace, Suite 400
Sunrise, FL 33323, USA
+1 954 846 5030
+1 954 846 5121
RFQ.RMD-RCC@Emerson.com
아시아 태평양 지사
Emerson Automation Solutions
1 Pandan Crescent
Singapore 128461
+65 6777 8211
+65 6777 0947
Enquiries@AP.Emerson.com
한국 에머슨 오토메이션 솔루션즈
259-1, Daeji-ro, Suji-gu
Yongin-si, Gyeonggi-do
South Korea 16882
+82 31 8034 0000
+82 31 8034 0801
reception.korea@emerson.com
Linkedin.com/company/Emerson-
Automation-Solutions
Twitter.com/Rosemount_News
Facebook.com/Rosemount
Youtube.com/user/
RosemountMeasurement
©
19 Emerson. 무단 전재 금지
20
에머슨 판매 약관은 요청 시 제공해 드립니다. 에
머슨 로고는 Emerson Electric Co.의 상표 및 서비
스 마크입니다. 로즈마운트는 에머슨 그룹사의
마크입니다. 다른 모든 마크는 해당 소유주의 자
산입니다.
