기본 구성................................................................................................................................... 11
제품 인증서................................................................................................................................14
빠른 시작 안내서
3
빠른 시작 안내서6월 2020년
4Emerson.com/Rosemount
6월 2020년빠른시작안내서
1트랜스미터설치
1.1트랜스미터 장착
트랜스미터를 장착하기 전에 원하는 방향으로 두십시오. 트랜스미터 방향을
바꿀 때는 트랜스미터를 단단히 장착하거나 제위치에 고정시켜선 안됩니다.
도관 입구 방향
로즈마운트 3051HT를 설치할 때, 도관 입구가 아래로 향하거나 접지와 평행
이 되게 하여 청소할 때 배출성을 최대화하도록 설치하는 것이 좋습니다.
하우징 환경 밀봉
도관 수 스레드의 스레드 씰링(PTFE) 테이프 또는 페이스트는 방수/방진 도
관 씰 기능을 제공하고 NEMA® 유형 4X, IP66, IP68 및 IP69K의 요건을 충족해
야 합니다. 기타 IP(Ingress Protection) 등급이 필요한 경우 공장에 문의하십
시오.
주
IP69K 등급은 SST 하우징이 장착되고 모델 문자열에서 옵션 코드 V9을 포함
하는 장치에서만 사용 가능합니다.
M20 스레드의 경우, 도관 플러그를 전체 스레드 체결까지 또는 기계 저항에
닿을 때까지 설치합니다.
인라인 게이지 트랜스미터 방향
인라인 게이지 트랜스미터의 저면 압력 포트(대기 기준)는 보호된 게이지 환
기구를 지나는 트랜스미터의 목에 있습니다(그림 1-1참조).
프로세스가 배출될 수 있도록 트랜스미터를 장착하여 페인트, 분진 및 점성
액을 포함하여(이에 국한되지 않음) 장애물이 환기 경로에 없도록 하십시오.
빠른 시작 안내서
5
빠른 시작 안내서6월 2020년
그림 1-1: 인라인 보호 게이지 환기구 저면 압력 포트
알루미늄광택
A. 저면 압력 포트(대기 기준)
클램핑
클램프를 설치할 때는 가스켓 제조업체가 제공한 권장 토크값을 준수하십시
오.
주
성능을 유지보수하기 위해 20psi 미만의 압력 범위에서는 1.5인치 트리클램
프를 50in-lb 이상의 토오크로 조이지 않는 것이 좋습니다.
316 SST
1.2
6Emerson.com/Rosemount
보안 스위치 설정
보안 스위치를 사용하여 트랜스미터의 구성을 허용하거나 ( ) 또는 금지합
니다 (
).
주
기본 보안은 꺼짐입니다( ).
시뮬레이션 스위치 설정
소프트웨어에서 보안 스위치를 활성화하거나 비활성화할 수 있습니다.
프로시저
1. 트랜스미터가설치되면루프를고정시키고전원을제거합니다.
2. 필드터미널측과반대쪽에있는하우징커버를제거합니다.
A
B
6월 2020년빠른시작안내서
경고
폭발하는 경우 사망이나 중상을 초래할 수 있습니다.
방폭/방염 설치 시 장치에 전원이 공급되면 트랜스미터 커버를 분리
하지 마십시오.
3. 보안스위치를원하는위치로밉니다.
4. 트랜스미터하우징커버를다시장착합니다.
폭발 방지 요구 사항을 준수하려면 커버와 하우징 사이에 틈이 없도
록 커버를 조여야 합니다.
1.3보안 및 시뮬레이션 스위치
보안 및 시뮬레이션 스위치는 전자 장치에 있습니다.
그림 1-2: 트랜스미터 전자 보드
1.4
알루미늄광택
A.
시뮬레이트 스위치
B.
보안 스위치
316 SST
배선 연결 및 전원 공급
배선을 연결하고 트랜스미터에 전원을 공급하는 절차입니다.
빠른 시작 안내서
7
빠른 시작 안내서6월 2020년
선결 요건
•충분한 크기의 구리선을 사용하여 트랜스미터 전원 터미널에서 전압이
9Vdc 아래로떨어지지않도록하십시오. 정상작동조건에서는최소
12Vdc가권장됩니다. 차폐된꼬인쌍유형 A 케이블이권장됩니다.
•전원 공급장치 전압은 특히 배터리 백업에서 작동할 때와 같은 이상 조건
에서 가변적일 수 있습니다.
프로시저
1. 트랜스미터에 전원을 공급하려면 전원 리드를 터미널 블록 레이블에
표시된 터미널에 연결하십시오.
주
로즈마운트 3051 전원 터미널은 극성을 구분하지 않으므로, 전원 터
미널에 연결할 때 전원 리드의 전기 극성은 문제가 되지 않습니다. 극
성을 구분하는 장치가 세그먼트에 연결된 경우에는 터미널 극성을
따라야 합니다. 나사 터미널에 배선할 때 크립 레그 사용이 권장됩니
다.
2. 터미널 블록 나사 및 와셔와 완전히 접촉하도록 하십시오. 직접 배선
방법을 사용할 때, 회선을 시계방향으로 래핑하여 터미널 블록 나사
를 조일 때 회선이 제위치에 있도록 하십시오. 추가 전원은 필요 없습
니다.
주
핀 또는 페룰 와이어 터미널을 사용할 때는 시간이 지나거나 진동이
있는 곳에서 연결이 느슨해질 가능성이 커질 수 있으므로 권장되지
않습니다.
3. 올바르게 접지되도록 하십시오. 기기 케이블 차폐는 다음과 같아야
합니다.
a) 근접 트리밍되고 트랜스미터 하우징에 닿지 않도록 절연되어
야 합니다.
b) 케이블이 접속 배선함을 통과하는 경우 다음 차폐에 연결되어
야 합니다.
c) 전원공급장치끝의적절한접지에연결되어야합니다.
4. 과도전압보호장치가필요한경우에는접지지침에대해신호 접지
배선 섹션을 참조하십시오.
5. 미사용도관연결부를막고밀폐하십시오.
6. 트랜스미터커버를다시씌우십시오.
8Emerson.com/Rosemount
DP
A
B
D
E
C
DP
A
B
D
E
C
6월 2020년빠른시작안내서
a) 커버는해당하는보통의위치요건을준수하는도구를사용해
야만 풀리거나 분리할 수 있습니다.
예

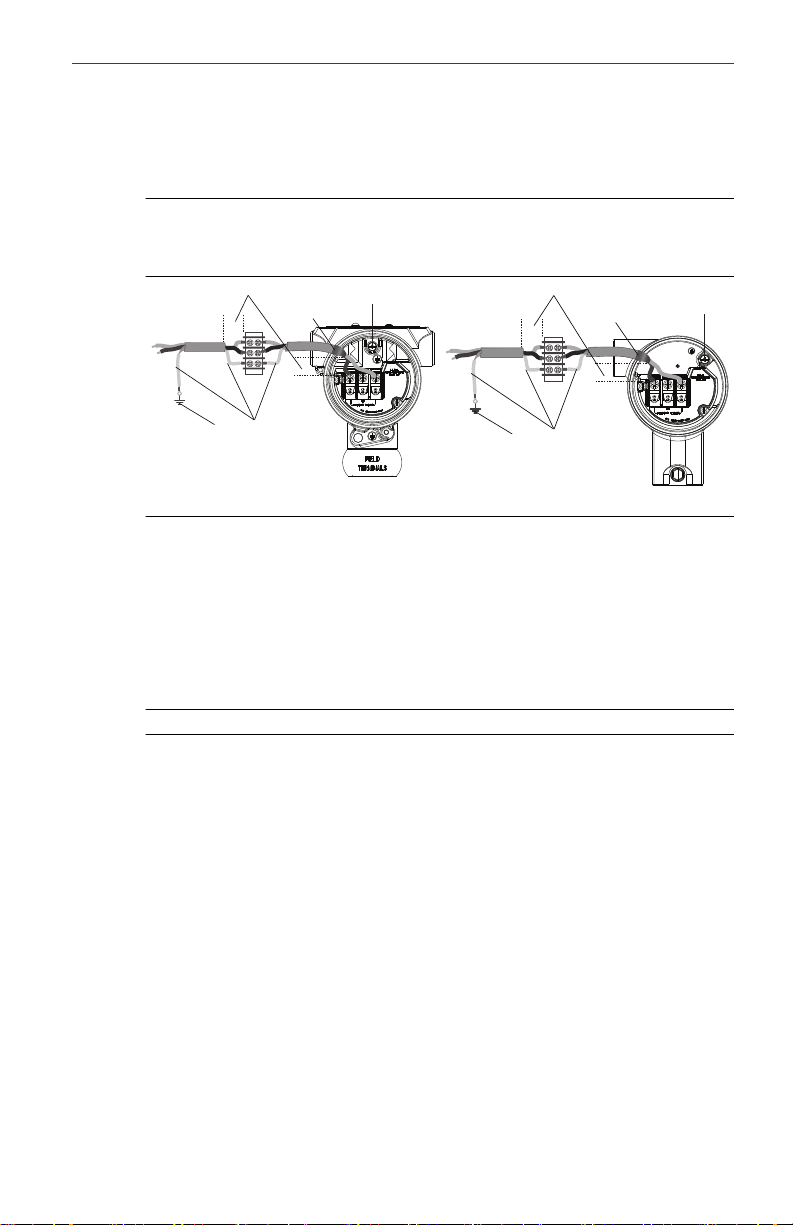

그림 1-3: 배선
A.
거리 최소화
B.
트림 차폐 및 절연
C.
보호 접지 터미널(트랜스미터에서
케이블 차폐를 접지하지 않음
D.
절연 차폐
E.
차폐를 다시 전원 공급장치 접지에
연결
1.4.1신호 접지 배선
전원 배선이 있는 도관이나 열린 트레이 또는 중전기장비 근처에서 신호 배
선을 깔지 마십시오. 접지 종단은 전기장치 하우징 외부 및 터미널 구획 내에
서 제공됩니다. 이러한 접지는 과도전압 보호 터미널 블록이 설치될 때나 지
역 규정을 이행하기 위해 사용됩니다.
알루미늄광택 처리된
)
316 SST
프로시저
빠른 시작 안내서
1. 필드터미널하우징커버를제거합니다.
2. 표시된대로배선쌍과접지를연결합니다그림 1-3
a) 편리한만큼짧게케이블차폐를트리밍하고트랜스미터하우
징에닿지않도록절연합니다.
9
빠른 시작 안내서6월 2020년
주
트랜스미터에서 케이블 차폐를 접지하지 마십시오. 케이블
차폐가 트랜스미터 하우징에 닿으면, 접지 루프를 만들어 통
신을 방해할 수 있습니다.
b) 지속적으로 케이블 차폐를 전원 공급장치 접지에 연결하십시
오.
c) 전체 세그먼트의 케이블 차폐를 전원 공급장치의 적절한 단일
접지에 연결하십시오.
주
좋지 못한 세그먼트 통신의 가장 흔한 원인이 잘못된 접지입
니다.
3. 하우징 커버를 다시 씌우십시오. 커버와 하우징 간에 틈이 없을 때까
지 커버를 조이는 것이 좋습니다.
4. 미사용 도관 연결부를 막고 밀폐하십시오.
주
로즈마운트 3051HT의 광택처리된 316 SST 하우징만 터미널 구획 내
부에 접지 종단을 제공합니다.
10Emerson.com/Rosemount
6월 2020년빠른시작안내서
2기본구성
2.1구성작업
LOI(Local Operator Interface) - 옵션코드 M4 또는등급 2 마스터(DD 또는
DTM™ 기반)를통해트랜스미터를구성할수있습니다. PROFIBUS® PA 압력
트랜스미터의 두 가지 기본 구성 작업은 다음과 같습니다.
프로시저
1. 주소할당
2. 공학단위(배율)를구성합니다.
주
로즈마운트 3051 PROFIBUS Profile 3.02 장치는 공장에서 제공될 때
식별 번호 적응 모드로 설정되어 있습니다. 이 모드에서 트랜스미터
는 일반 프로파일 GSD 파일(9700) 또는 호스트에 로드된 로즈마운트
3051 특정 GSD(4444)로 PROFIBUS 제어 호스트와 통신할 수 있으므
로, 시작 시 트랜스미터 식별 번호를 변경할 필요가 없습니다.
2.2주소 할당
로즈마운트 3051 압력 트랜스미터는 배송 시 임시 주소 126이 할당되었습니
다. 호스트와 통신을 설정하기 위해서는 0에서 125 사이의 고유 값으로 변경
해야 합니다. 일반적으로 주소 0–2는 미터 또는 커플러용으로 예약되어 있으
므로, 3에서 125 사이의 트랜스미터 주소가 권장됩니다.
다음을 통해 주소를 설정할 수 있습니다.
•LOI - 표 2-1 참조.
•등급 2 마스터 - 주소 설정은 설명서 참조
2.3
빠른 시작 안내서
공학 단위 구성
별다른 요청이 없으면, 로즈마운트 3051 압력 트랜스미터는 다음과 같은 설
정으로 제공됩니다.
•측정 모드: 압력
•공학 단위: 인치 H2O
•배율 조정: 없음
설치하기 전에 공학 단위를 확인하거나 구성해야 합니다. 압력, 흐름 또는 레
벨 측정을 위한 단위를 구성할 수 있습니다.
11
빠른 시작 안내서6월 2020년
다음을 통해 측정 유형, 단위, 배율 및 저유량 차단(적용 가능할 때)을 설정할
수 있습니다.
•LOI – 표 2-1 참조.
•등급 2 마스터 – 마스터 구성에 대해서는 표 2-2참조
2.4구성 도구
LOI(Local 0perator Interface)
주문 시, 장치 시운전에 LOI를 사용할 수 있습니다. LOI를 활성화하려면 트랜
스미터의 상단 태그 아래에 있는 구성 버튼을 누르거나, LCD에 있는 누름 버
튼을 사용하십시오. 작동 및 메뉴 정보는 표 표 2-1을 참조하십시오. 보안 점
퍼는 LOI를 사용하여 내용을 변경하는 동작을 방지합니다.
표 2-1: LOI 버튼 작동
(1)
버튼
조치탐색문자 입력저장하시겠습
스크롤아래 메뉴 범주이동문자 값 변경
니까?
(2)
저장 또는 취소
로 변경
입력메뉴 범주 선택 문자 입력 및
(1)
역방향 스크롤 이동도 사용 가능(스크롤 이동
(2)
문자가 깜박거릴 때 변경 가능
.
앞으로 이동
+ 엔터).
저장
그림 2-1: LOI 메뉴
2.5
등급 2 마스터
로즈마운트 3051 PROFIBUS® DD 및 DTM 파일은 Emerson.com 또는 해당 지
역 판매담당자에게 연락하여 얻을 수 있습니다. 압력 측정을 위한 트랜스미
터 구성 단계는 표 2-2를 참조하십시오. 흐름 또는 레벨 구성 지침은 로즈마
운트 3051 참조 설명서를 참고하십시오.
12Emerson.com/Rosemount
6월 2020년빠른 시작 안내서
표 2-2: 등급 2 마스터를 통한 압력 구성
단계조치
블록을 수리 중으로 설정트랜스듀서 블록을 수리 중 모드로 설정
아날로그 입력 블록을 수리 중 모드로 설
정
측정 유형 선택1차 값 유형을 압력으로 설정
단위 선택공학 단위 설정
1차 및 2차 단위가 일치해야 합니다.
아날로그 출력 블록 아래에서 공학 단위
구성
배율 입력트랜스 블록에서 배율 감소를 0 - 100으
로 설정
트랜스 블록에서 배율 증가를 0 - 100으
로 설정
아날로그 입력 블록에서 PV 배율 감소를
0 - 100으로 설정
아날로그 입력 블록에서 배율 증가를 0 100으로 설정
아날로그 입력 블록에서 선형화를 선형
화 없음으로 설정
블록을 자동으로 설정트랜스듀서 블록을 자동 모드로 설정
아날로그 입력 블록을 자동 모드로 설정
2.6호스트 통합
제어 호스트(등급 1)
로즈마운트 3051 장치는 콘덴싱 상태를 프로파일 3.02 사양 및 NE 107에서
권장하는 대로 이용합니다. 콘덴싱 상태 비트 할당 정보는 설명서를 참조하
십시오.
해당 GSD 파일이 제어 호스트(로즈마운트 3051 특정(rmt4444.gsd) 또는 프
로파일 3.02 일반(pa139700.gsd))에 로드되어야 합니다. 이러한 파일은
Emerson.com 또는 Profibus.com에서 찾을 수 있습니다.
구성 호스트(등급 2)
해당 DD 또는 DTM 파일이 구성 호스트에 설치되어야 합니다. 이러한 파일
은 Emerson.com에서 찾을 수 있습니다.
빠른 시작 안내서
13
빠른 시작 안내서6월 2020년
3제품 인증서
개정 1.6
3.1유럽지침정보

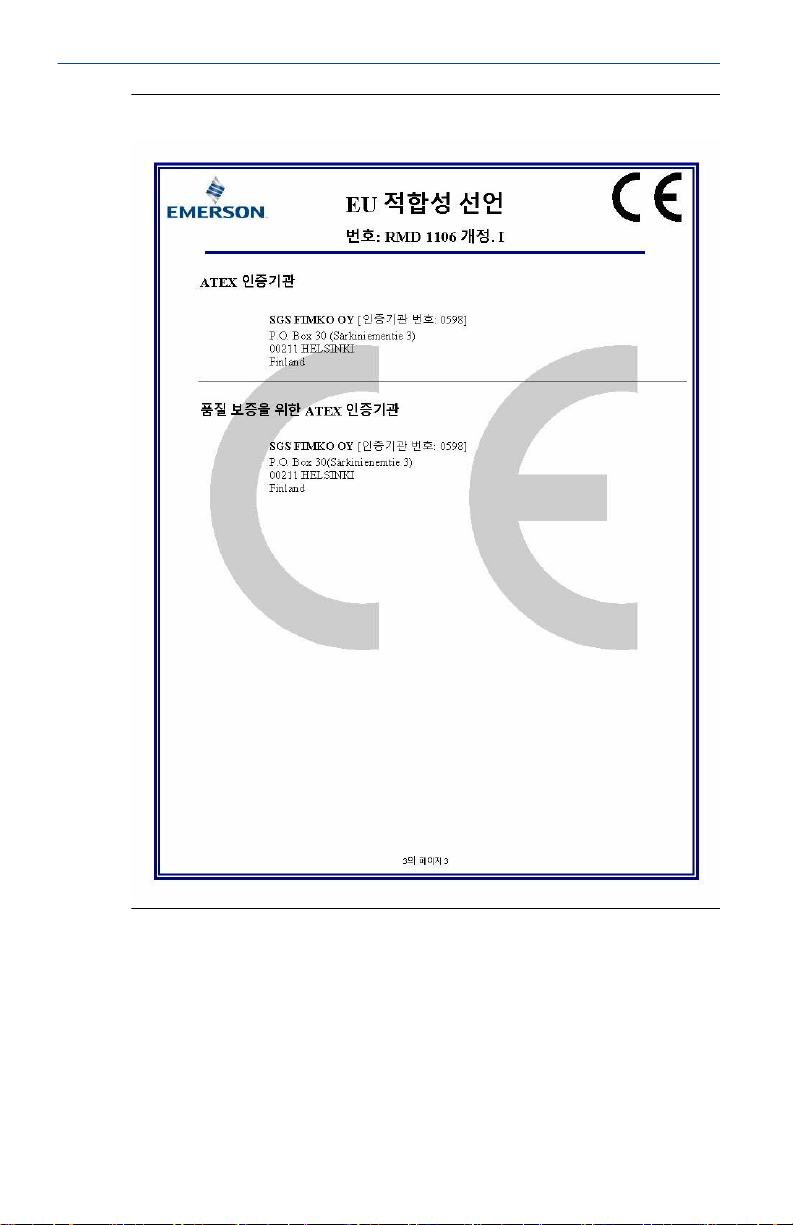

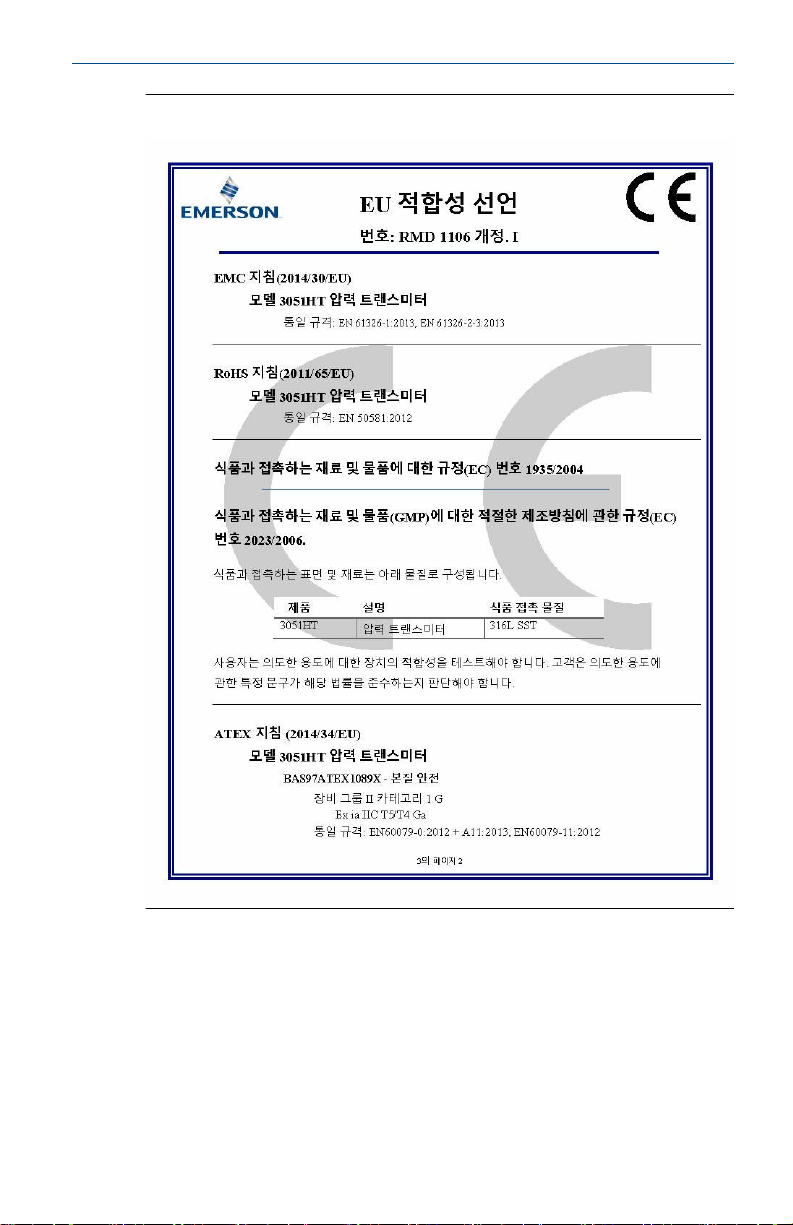

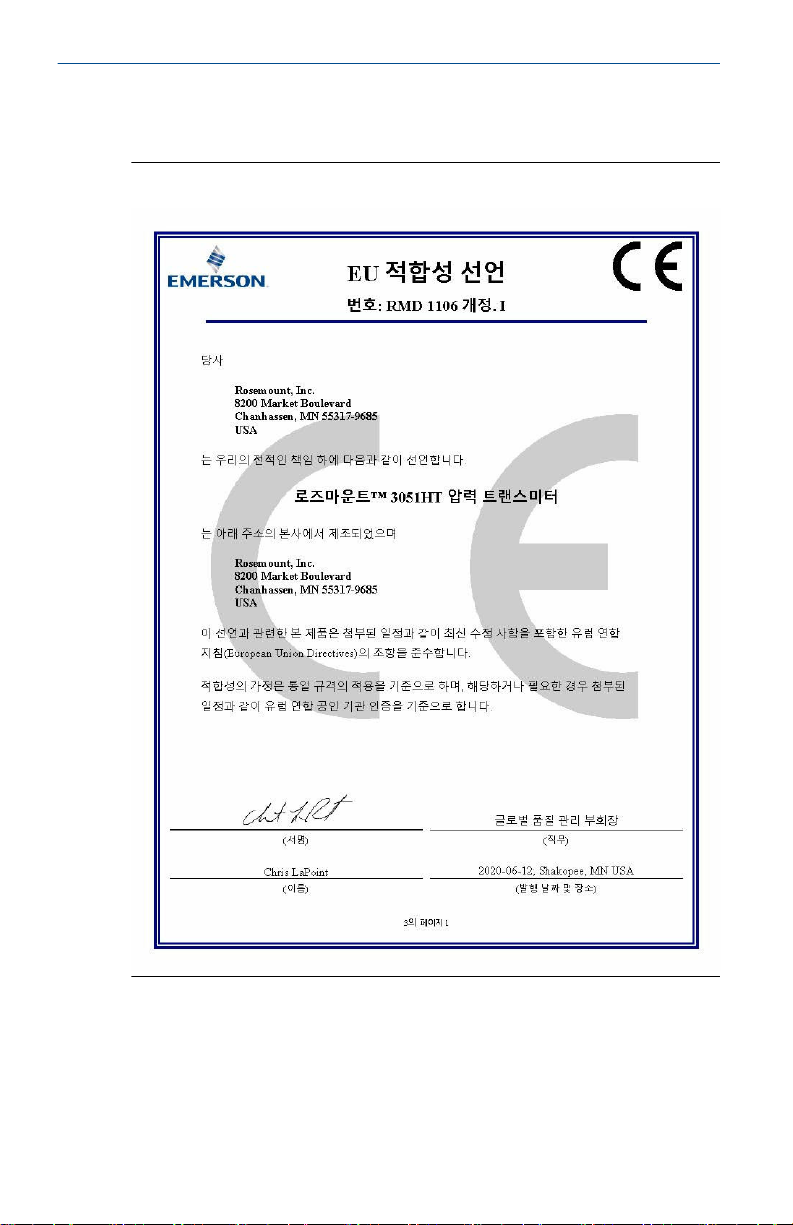

EU 적합성선언은빠른시작가이드에서찾을수있습니다. EU 적합성선언의최신개정판은Emerson.com에서찾을수있습니다.
3.2일반위치인증
표준으로서, 트랜스미터의 설계는 미국 직업안전위생관리국(OSHA)이 인가
한 국가인증테스트시험실(NRTL)의 기본적인 전기, 기계 및 화재 보호 요구
사항을 충족하는지 확인하기 위해 시험 및 테스트를 받았습니다.
고도오염도
최대 5000m4(금속성 인클로저)
2(비금속성인클로저)
3.3북미에서장비설치
미국 국제전기코드®(NEC)와 캐나다 전기 코드(CEC)는 지역 내 디비전 표시
설비 및 디비전 내 지역 표시 설비의 사용을 허용합니다. 표시는 영역 분류,
가스 및 온도 등급에 적합해야 합니다. 이 정보는 각 코드에 명확하게 정의되
어 있습니다.
3.4
USA
I5 본질 안전; 비발화성
인증서:
표준:FM 등급 3600 – 2011, FM 등급 3610 – 2010, FM 등급 3611 –
표시 사항:로즈마운트 도면 03031-1024에 따른 연결 시 IS CL I, DIV 1, GP A,
1053834
2004, FM 등급 3810 – 2005
B, C, D, CL I ZONE 0 AEx ia IIC T4; NI CL 1, DIV 2, GP A, B, C, D T5;
T4(–20°C ≤ Ta ≤ +70°C) [HART]; T4(–20°C ≤ Ta ≤ +60°C)
[Fieldbus]; 유형 4x
3.5캐나다
I6 본질 안전
인증서:
14Emerson.com/Rosemount
1053834
6월 2020년빠른시작안내서
표준:
표시 사항:로즈마운트 도면 03031-1024에 따라 연결 시 본질 안전 등급 I,
3.6유럽
I1 ATEX 본질안전
인증서:
표준:
표시 사항: HART™: II 1 G Ex ia IIC T5/T4 Ga, T5(–20°C ≤ Ta ≤ +40°C),
