製品認証
00825-0204-2555, Rev AB
2020 年 11 月
Rosemount™ 2555 固体レベルスイッチ
静電容量プローブ
製品認証 2020 年 11 月
1
1.1
製品認証
安全性メッセージ
警告
安全設置および点検ガイドラインに従わない場合は、死亡または重傷にい
たる可能性があります。
• レベルスイッチは、資格のある担当者が、適切な実践規範に従って設
置すること。
爆発すると、死亡または重傷を負う可能性があります。
• 防爆/耐圧防爆、安全増防爆、粉じん防爆の設置では、レベルスイッチ
に電源が供給されているときにハウジングカバーを取り外さないでく
ださい。
• ハウジングカバーは、耐圧防爆要件を満たすために完全にかみ合わな
ければなりません。
感電により死亡または重傷を負う可能性があります。
• リード線および端子との接触を避けます。高圧が通電している配線は
感電を起こす 可能性があります。
• レベルスイッチの電源がオフになっていること、および他の外部電源
へのラインが切断されているか、レベルスイッチの配線中に電力が供
給されていないことを確認します。
• 配線が電流に適し、絶縁が電圧、温度、環境に適していることを確認
すること。
プロセスリークは、死亡または重傷を招く可能性があります。
• レベルスイッチを慎重に取り扱うこと。プロセスシールが損傷する
と、ガスまたは粉じんがサイロ（または他の容器）から漏れる可能性
があります。
非承認部品を代替として使用することは安全性を脅かす場合があります。
修理、例えばコンポーネントの交換なども安全性を脅かす場合があるの
で、いかなる場合であっても許可されません。
• 製品に対する未承認の変更は、非意図的かつ予測不可能にパフォーマ
ンスを改変し安全性を脅かす場合があるので、厳しく禁止されていま
す。追加の穴開けなどの、溶接またはフランジの完全性に支障を及ぼ
す未承認の変更は、製品の完全性および安全性を損ないます。損傷を
受けた製品、または Emerson からの事前の署名による許可なく改造さ
れた製品については、装置の定格および認証は無効になります。損傷
2
製品認証
2020 年 11 月 製品認証
を受けた製品、または書面による認証なく改造された製品を継続的に
使用することは、お客様自身のリスクと費用を伴います。
警告
物理的アクセス
無許可者がエンドユーザの装置に著しい損害を与えたり、誤った設定をし
たりする潜在的な可能性があります。これは故意または過失で行なわれ
る場合があり、それを防ぐ必要があります。
物理的なセキュリティはセキュリティプログラムの重要な一部であり、シ
ステムを守るための基本です。無許可者による物理的アクセスを制限す
ることでエンドユーザの資産を守ります。これは施設内で使用するシス
テムすべてに当てはまることです。
注意
本ガイドに記載の本製品は、核兵器の用途に設計されていません。
• 原子力施設適用のハードウェアまたは製品を必要とするアプリケーシ
ョンに、非原子力施設適用製品を使用すると、読取値が不適切になり
ます。
• Rosemount 原子力施設適用製品についての情報は、最寄りの Emerson
販売担当にご連絡ください。
有害物質に曝露した製品を取り扱う個人が、有害性を知り理解していれ
ば、ケガを防ぐことができます。
• 返品される製品が労働安全衛生局（OSHA）で定義された危険物質に曝
露している場合、識別された各危険物質の必要な安全データシート
（SDS）のコピーを返品するレベルスイッチに添付すること。
1.2
1.3
製品認証
欧州連合指令情報
EU 適合宣言書のコピーはセクション EU 適合宣言書にあります。EU 適合
宣言書の最新版は Emerson.com/Rosemount で見ることができます。
衛生的な承認とコンプライアンス
EHEDG（タイプ ED クラス I 証明書）
( 衛生的なアプリケーションのための安全指示を参照)
3
製品認証 2020 年 11 月
1.4
1.5
1.6
1.6.1
通常使用区域に関する認証
標準として、レベルスイッチは、その設計が基本的な電気的、機械的、お
よび耐圧防爆要件を満たしていることを確認するために、連邦労働安全衛
生局（OSHA）の認定を受けた国家認定試験機関（NRTL）によって検査お
よびテストされています。
北米での機器の設置
米国電気工事規程
ビジョンでマークされた機器をゾーンで、 またゾーンでマークされた機器
をディビジョンで使用することができます。マーキングは、区域の分類、
ガス、および温度クラスに適している必要があります。 この情報は、それ
ぞれの規定で明確に定義されています。
®
（NEC）およびカナダ電気工事規定（CEC）では、ディ
米国
米国粉じん証明書
NL
製品証明書の概要
保護 防塵防爆
認定書
規格 FM クラス 3600:2018
記号 DIP-IS クラス II、III ディビジョン 1 グループ E、
安全についての案内 参照 危険区域での安全指示
FM20US0087
FM クラス 3616:2011
FM クラス 3810:2018
ANSI/ISA 61010-1:2012
ANSI/ISA 60079-0:2013
ANSI/ISA 60079-11:2013
ANSI/NEMA® 250:1991
ANSI/IEC 60529:2004
F、G T4A
= -40 °C ～ +70 °C
周囲温度
容器 IP67、タイプ 4 またはタイプ 4X
4
製品認証
2020 年 11 月 製品認証
1.6.2
米国通常使用区域に関する認証
KZ
製品認証の概要：
保護 通常使用区域（未分類、安全な場所）
認定書
規格 FM クラス 3810:2018
マーキング タイプ 4/4X、IP67
標準として、レベルスイッチは、その設計が基本的な電気的、機械的、お
よび耐圧防爆要件を満たしていることを確認するために、連邦労働安全衛
生局（OSHA）の認定を受けた国家認定試験機関（NRTL）によって検査お
よびテストされています。
FM20NUS0010
ANSI/ISA 61010-1:2012
ANSI/ISA 60079-11:2013
ANSI/NEMA® 250:1991
ANSI/IEC 60529:2004
製品認証
5
製品認証 2020 年 11 月
1.6.3
米国防爆（XP）および粉じん（DIP）証明書
E5
製品認証書の概要
保護 防爆および粉じん引火防止
証明書 ID
規格 FM クラス 3600:2018
記号 XP：
制御図面
筐体 本体タイプ ｄ
安全についての案内 参照 危険区域での安全指示
FM20US0087
FM クラス 3610:2010
FM クラス 3615:2018
FM クラス 3616:2011
FM クラス 3810:2018
ANSI/ISA 61010-1:2012
ANSI/ISA 60079-0:2013
ANSI/ISA 60079-11:2013
ANSI/NEMA 250:1991
ANSI/IEC 60529:2004
クラス I、ディビジョン 1、グループ B、C、
DT4A
クラス I、 ゾーン 1、 IIB + H2 T4
DIP：
クラス II/III、ディビジョン 1、グループ E、F、
G
T4A（技術データ 参照）
タイプ 4/4X、 IP67
D7000006-344
6
製品認証
2020 年 11 月 製品認証
1.7
1.7.1
1.8
1.8.1
カナダ
カナダの通常使用区域に関する認証
KZ
製品認証の概要
保護 通常使用区域（未分類、安全な場所）
認定書
規格
マーキング タイプ 4/4X、IP67
FM20NCA0005
CSA-C22.2 No. 94:R2011
CSA-C22.2 No. 60529:R2010
CSA-C22.2 No. 61010-1:2012
ヨーロッパ
ATEX 粉じん防爆認証
ND
製品認証の概要：
保護 エンクロージャ別
認定書
規格
BVS 19 ATEX E 073 X
EN IEC 60079-0:2018
EN 60079-31:2014
製品認証
マーキング
温度* 参照してください 技術データ
安全についての案内 参照 危険区域での安全指示
コンパクトバージョン：
II 1/2 D Ex ia/tb IIIC T* Da/Db
リモートバージョン（電子エンクロージャ）：
II 2D Ex tb [ia] IIIC T* Db
リモートバージョン（接続ボックスおよびプロ
ーブ）：
II 1/2D Ex ia/tb IIIC T* Da/Db
7
製品認証 2020 年 11 月
1.8.2
ATEX 耐圧防爆、粉じん防爆認証
E8
製品認証の概要：
保護 耐圧防爆
エンクロージャ別
認定書
規格
マーキング
BVS 19 ATEX E073 X
EN IEC 60079-0:2018
EN 60079-1 : 2014
EN 60079-11 : 2012
EN 60079-31 : 2014
コンパクトバージョン：
II 2G Ex db ia IIC T* Gb
II 1/2 D Ex ia/tb IIIC T* Da/Db
リモートバージョン（電子エンクロージャ）：
II 2G Ex db [ia] IIC T* Gb
II 2D Ex tb [ia] IIIC T* Db
リモートバージョン（接続ボックスおよびプロ
ーブ）：
II 2G Ex ia IIC T* Gb
II 1/2D Ex ia/tb IIIC T* Da/Db
温度* 参照してください 技術データ
安全についての案内 参照 危険区域での安全指示
8
製品認証
2020 年 11 月 製品認証
1.8.3
ATEX 安全増防爆、耐圧防爆、粉じん防爆認証
K1
製品認証の概要：
保護 安全増防爆
耐圧防爆
エンクロージャ別
認定書
規格
マーキング
BVS 19 ATEX E073 X
EN IEC 60079-0: 2018
EN 60079-1: 2014
EN IEC 60079-7: 2015+A1: 2018
EN 60079-11: 2012
EN 60079-31: 2014
コンパクトバージョン：
II 2G Ex db eb ia IIC T* Gb
II 1/2 D Ex ia/tb IIIC T* Da/Db
リモートバージョン（電子エンクロージャ）：
II 2G Ex db eb [ia] IIC T* Gb
II 2D Ex tb [ia] IIIC T* Db
リモートバージョン（接続ボックスおよびプロ
ーブ）：
II 2G Ex ia IIC T* Gb
II 1/2D Ex ia/tb IIIC T* Da/Db
製品認証
温度* 参照してください 技術データ
安全についての案内 参照 危険区域での安全指示
9
製品認証 2020 年 11 月
1.9
1.9.1
国際
IECEx 粉じん防爆認証
NK
製品認証の概要：
保護 エンクロージャ別
認定書
規格
マーキング
温度* 参照してください 技術データ
安全についての案内 参照 危険区域での安全指示
IECEx BVS 19.0069 X
IEC 60079-0:2017
IEC 60079-11:2011
IEC 60079-31:2013
コンパクトバージョン：
Ex ia/tb IIIC T* Da/Db
リモートバージョン（電子エンクロージャ）：
Ex tb [ia] IIIC T* Db
リモートバージョン（接続ボックスおよびプロ
ーブ）：
Ex ia/tb IIIC T* Da/Db
10
製品認証
2020 年 11 月 製品認証
1.9.2
IECEX 耐圧防爆、粉じん防爆認証
E7
製品認証の概要：
保護 耐圧防爆
エンクロージャ別
認定書
規格
マーキング
IECEx BVS 19.0069X
IEC 60079-0:2017
IEC 60079-11:2011
IEC 60079-31:2013
IEC 60079-1:2014-06
コンパクトバージョン：
Ex db ia IIC T* Gb
Ex ia/tb IIIC T* Da/Db
リモートバージョン（電子エンクロージャ）：
Ex db [ia] IIC T* Gb
Ex tb [ia] IIIC T* Db
リモートバージョン（接続ボックスおよびプロ
ーブ）：
Ex ia IIC T* Gb
Ex ia/tb IIIC T* Da/Db
製品認証
温度* 参照してください 技術データ
安全についての案内 Rosemount を参照してください 危険区域での
安全指示
11
製品認証 2020 年 11 月
1.9.3
IECEX 安全増防爆、耐圧防爆、粉じん防爆認証
K7
製品認証の概要：
保護 安全増防爆
耐圧防爆/防爆
エンクロージャ別
認定書
規格
マーキング
IECEx BVS 19.0069X
IEC 60079-0:2017
IEC 60079-11:2011
IEC 60079-31:2013
IEC 60079-1:2014-06
IEC 60079-7:2017
コンパクトバージョン：
Ex db eb ia IIC T* Gb
Ex ia/tb IIIC T* Da/Db
リモートバージョン（電子エンクロージャ）：
Ex db eb [ia] IIC T* Gb
Ex tb [ia] IIIC T* Db
リモートバージョン（接続ボックスおよびプロ
ーブ）：
Ex ia IIC T* Gb
Ex ia/tb IIIC T* Da/Db
1.10
関税同盟技術規則（TR-CU）
1.10.1 EAC
GM
詳しくはメーカーにお問い合わせください。
12
温度* 参照してください 技術データ
安全についての案内 参照 危険区域での安全指示
製品認証
2020 年 11 月 製品認証
1.11
ブラジル
1.11.1 INMETRO Dust certification (DIP)
NR
Please contact manufacturer for further details.
1.12
1.12.1
危険区域での安全指示
安全上の注意事項は、モデル番号に NL、E5、ND、E8、K1、NK、E7、K7
の製品認証コード付いた Rosemount 2555 バージョン用です。
機械設備の安全性
1. 本装置の設置は、適切な訓練を受けた担当者が、適用される実践規
範に従って実施するものとします。
2. この耐候性カバーは、ゾーン 22 での使用のみ承認されています。
3. レベルスイッチが衝撃を受けて破損したり、摩擦火花による発火源
にならないように注意すること。
4. 定期的にシールの状態やプロセスの接続部の気密性を確認してく
ださい。
a. プロセス接続部が密閉されていることを確認して、プロセ
ス圧力を維持し、粉じんの侵入を防止してください。
b. プロセス温度が 446 °F（230 °C）を超える場合は、シールを
より頻繁に確認してください。
製品認証
5. センサ延長部には、静電気による発火の危険性があるコーティング
が施されています。表面に静電気が蓄積する原因となる外部条件
からレベルスイッチを保護するように注意する必要があります。
レベルスイッチを乾燥した布でこすったり清掃したりしないでく
ださい。
6. 許容相対圧力は -0.2～+0.1 bar です。EU 指令 2014/34 / EU（ATEX
認証用）および IEC 60079-0（IECEx 認証用）で定義されています
13
製品認証 2020 年 11 月
1.12.2
電気設備の安全性
1. 本装置の配線は、適切な訓練を受けた担当者が、適用される実践規
範に従って実施するものとします。
2. すべての配線には、少なくとも 250 Vac に適した絶縁が必要です。
温度定格は、少なくとも 194 °F（90 °C）でなければなりません。
3. 外部等電位ボンディング端子をプラントグランド（アース）に接続
してください。
4. 試運転中は、必ずハウジングのリッド（カバー）を取り付けた状態
にしてください。
5. 回路が活電している間はハウジングのリッド（カバー）を外さない
でください。
6. ハウジングのリッド（カバー）を外す前に、堆積物や空中のほこり
が存在しないことを確認してください。
7. 電源装置は、10 kA 以下の潜在的短絡電流に対して定格されている
なければなりません。
8. 内部電子および配線を変更しないでください。電子基板が静電容
量プローブ（センサー）に接続されていない場合、静電気が爆発を
引き起こす可能性があります。
9. 未使用のコンジット入口は、適した定格のブランクプラグで密閉す
る必要があります。
10. レベルスイッチを工場出荷部品のケーブルグランドで取り付ける
場合、配線ケーブルに適切なストレインリリーフを提供する必要が
あります。
14
11. 配線ケーブルの直径は、ケーブルクランプのクランプ範囲と一致す
る必要があります。
12. 適用可能な場合には、工場出荷部品のみを使用してください。
13. 工場出荷部品以外の部品について、設置者は以下の点を確実に守っ
てください。
• 部品は、レベルスイッチの認定と同等の認定と保護タイプのも
のであること。.
• 部品の周囲温度範囲は、レベルスイッチの仕様＋ 10 ケルビン
に準拠していること。.
• 部品は部品メーカーの設置指示に従って取り付けること。
製品認証
2020 年 11 月 製品認証
1.12.3
技術データ
表 1-1 : 最高温度（承認後）
最高周囲温度（Ta） 最高処理温度（Tp） 最高表面温度（T） 温度クラス
158 °F（70 °C）
140 °F（60 °C）
(1)
標準ハウジング使用時。
(2)
D
またはDE型ハウジング使用時。
(3)
最高表面温度は最高プロセス温度と同じです。
(4)
Rosemount 2555
(1)
≤248 °F（120 °C） 248 °F（120 °C）
(2)
≤266 °F（130 °C）
≤383 °F（195 °C）
≤464 °F（240 °C）
≤563 °F（295
≤883 °F（445
°C）
°C）
(4)
(4)
(3)
(3)
(3)
(3)
(3)
リモートハウジングバージョン向けのみ。
電子エンクロージャの許容周囲温度：
• -40 ≤ Ta ≤ +158 °F / +70 °C 標準ハウジング向け。
• -40 ≤ Ta ≤ +140 °F / +60 °C D 型または DE 型ハウジング向け。
T4
T4
T3
T2
T2
T1
内部の温度ヒューズにより、最高表面温度は 248 °F（120 °C）に制限され
ています。
(1)
センサ延長部の許容温度、プロセス接続：
• -40 ～ 464 °F/240 °C
（温度プローブのプロファイルコード S、M、R、または P を選択して
いる場合）
• -40 ～ 833 °F/445 °C
（温度プローブのプロファイルコード E または V を選択している場合）
(1)
温度ヒューズは、火災、短絡、電子機器の異常動作などによる過熱を検出し
て回路を遮断する温度検出器内の遮断器です。 使用済み温度ヒューズを再使
用することはできません。
製品認証
15
製品認証 2020 年 11 月
1.13
衛生的なアプリケーションのための安全指示
次の手順は、EHEDG 証明書の対象となるプロセス接続とプローブを備え
た Rosemount 2555 固体レベルスイッチ（「レベルスイッチ」）用です。
1. EHEDG ED 型 クラス I 証明書のある機器は、ドライクリーニングの
みする必要があります。
2. 衛生用途に関連する国内規制に準拠します。
3. プロセス接続とプローブの材料は食品級の材料です。これらは、
EU 指令 1935/2004 第 3 条に従って、通常の予測可能なアプリケー
ションで安全に使用できます。
4. プロセス接続とプローブの全長は 0.98 インチ（25 mm）増加しま
す。
5. 溶接ソケットを使用する場合：
• 図 1-1 に示すように、溶接ソケットのシートとねじ付きプロセ
ス接続の底面との間に金属同士のシールが必要です。隙間は
許容されません。
• ネジ山に PTFE テープなどを使用しないでください。
• 必要なトルクは 100 Nm です。
• 溶接ソケットは Emerson から提供されていません。製造の寸
法は図 1-2 です。容器の壁と同じ高さに溶接する必要がありま
す。
16
6. プロセス接続を容器の壁に直接溶接する場合、溶接の品質は、地域
および国の規制（ギャップ、トランジション、表面仕上げなど）に
準拠する必要があります。
製品認証
B
A
1.1（28）
D
C
C
セクション Y
40°
R
1
/
64
（R0.2）
0.1（2.5）
*0.12（3） x 45°
*0.2（5）
G1.5 インチ
0.925 ± 0.02
（23.5 ± 0.5）
X
Y
A
> Ø2.677（Ø68）
> Ø1.91 （Ø48.6）
（Ø37 ～ Ø40）
> Ø1.46 ～ Ø1.57
セクション X
2020 年 11 月 製品認証

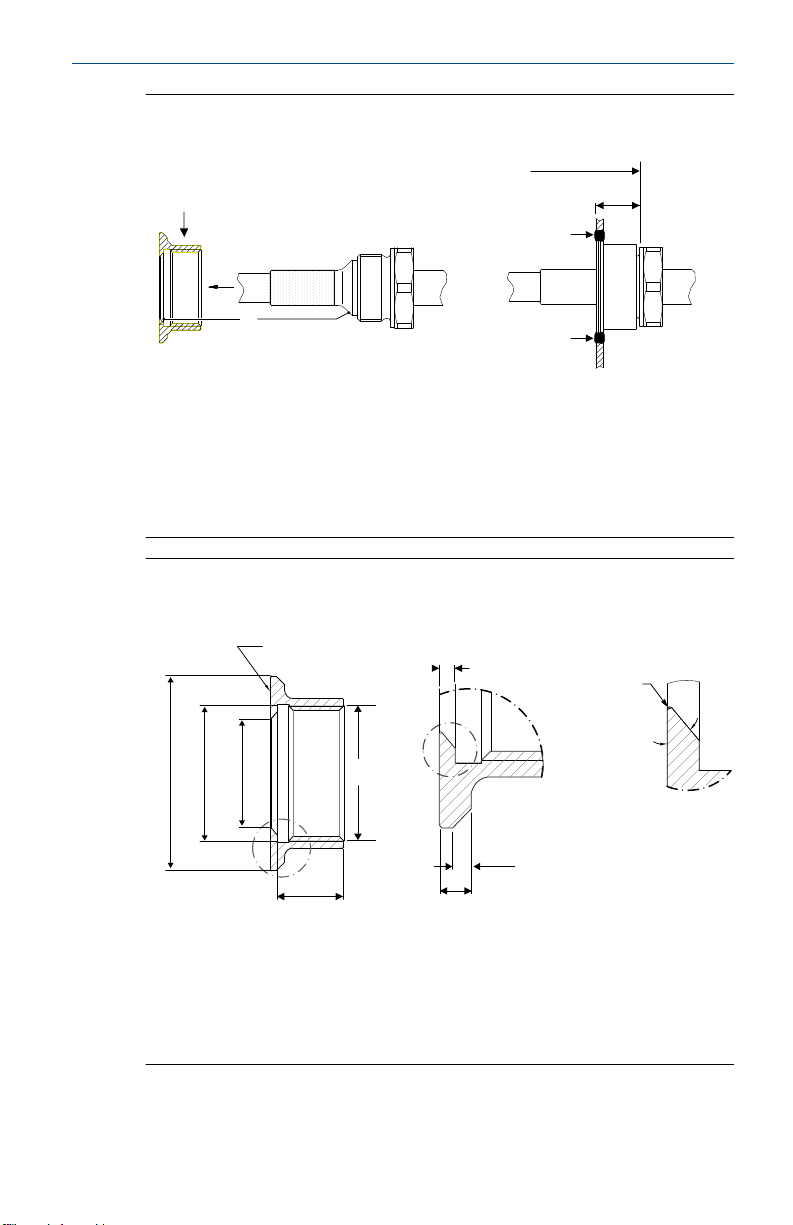

図 1-1 : 溶接ソケットを使用した金属間シール
特に明記されていない限り、寸法はインチ（mm）単位です。
容器の壁と同じ高さになります
A.
B.
金属間シール
C.
容器の壁に直接溶接
D.
全長
L + 0.98
インチ（
25 mm
）
図 1-2 : 溶接ソケットの寸法
特に明記されていない限り、寸法はインチ（mm）単位です。
* 面取りの高さと角度の推奨値。
製品認証
A.
表面はプロセスと接触して終了します、
Ra ≤ 0.8 μm
17
製品認証 2020 年 11 月
1.14
図 1-3 : 米国およびカナダ設置図 D7000006/344
制御図面
18
製品認証
2020 年 11 月 製品認証
1.15

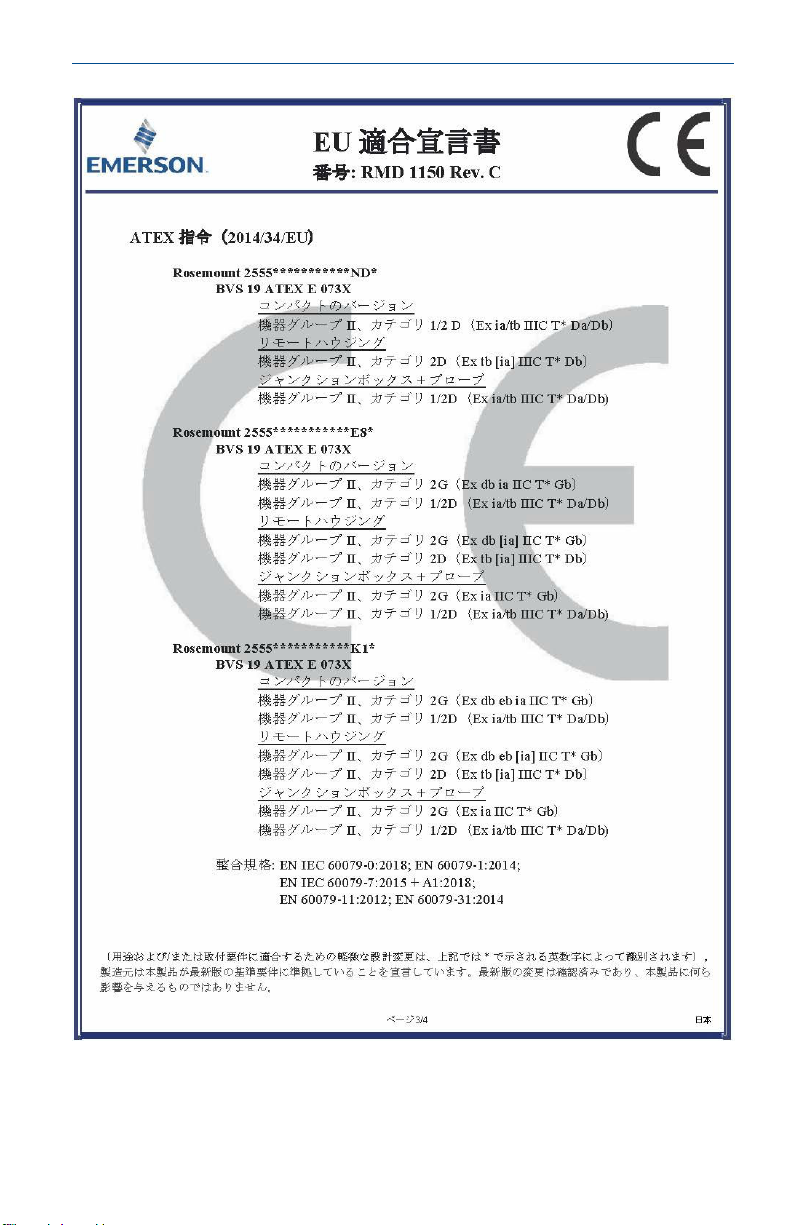

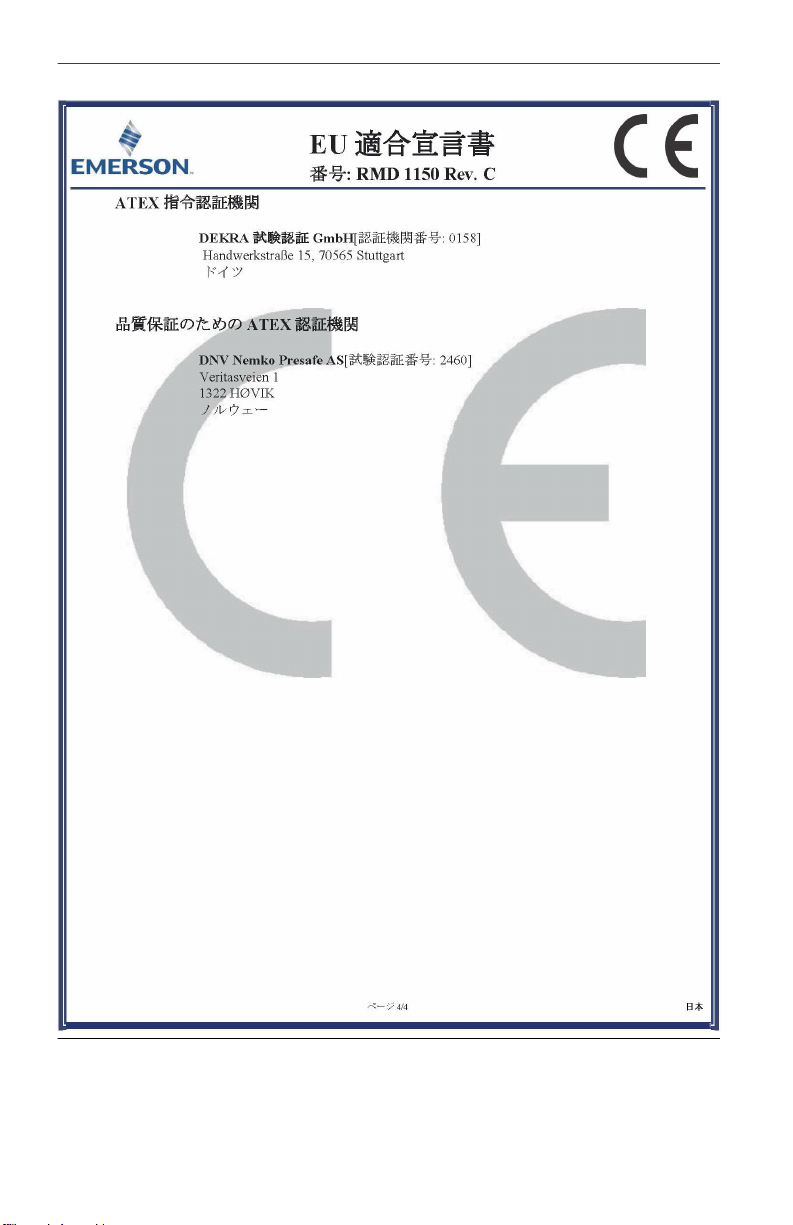

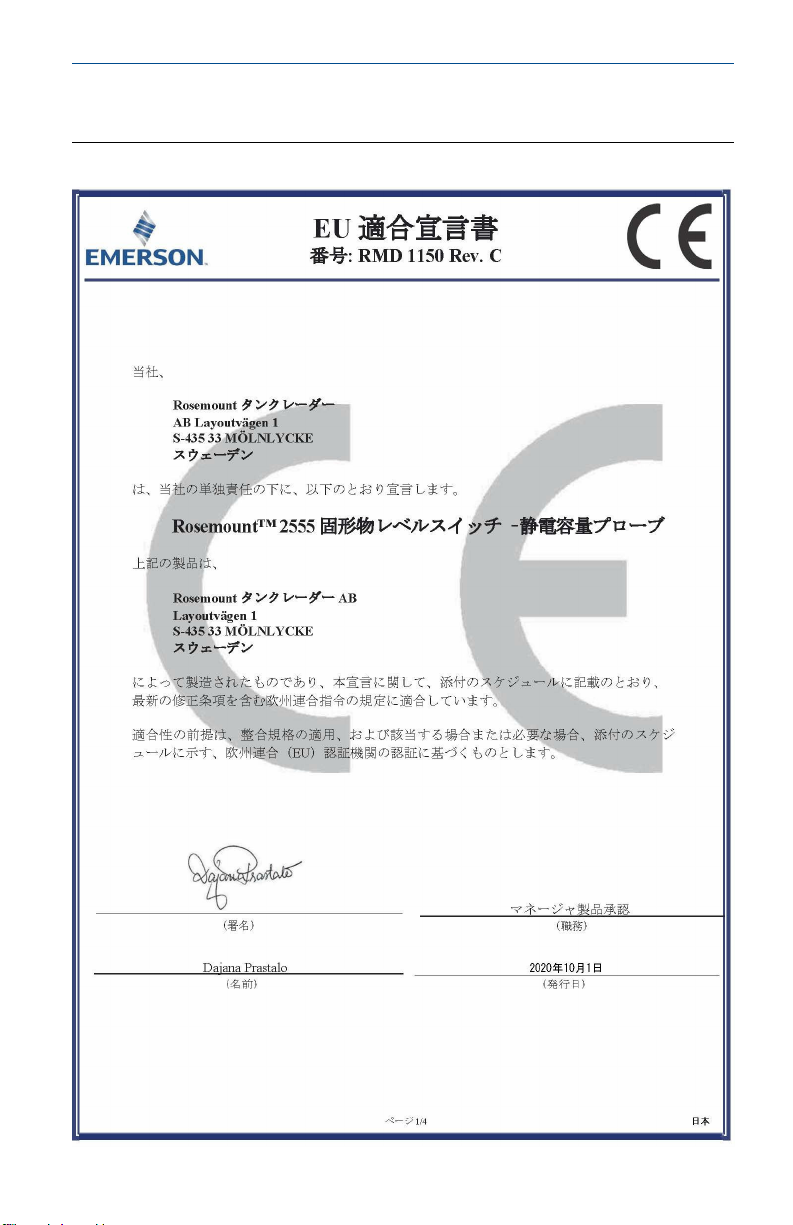

図 1-4 : EU 適合宣言書
EU 適合宣言書
製品認証
19
製品認証 2020 年 11 月
20
製品認証
2020 年 11 月 製品認証
製品認証
21
製品認証 2020 年 11 月
22
製品認証
含含有有
China RoHS
管管控控物物质质超超过过最最大大浓浓度度限限值值的的部部件件型型号号列列表表
Rosemount 2555
List of Rosemount 2555 Parts with China RoHS Concent ration above MCVs
部部件件 名名称称
Part Name
有有害害 物物质质 / Hazardous Substances
铅铅
Lead
(Pb)
汞汞
Mercury
(Hg)
镉镉
Cadmium
(Cd)
六六价价 铬铬
Hexavalent
Chromium
(Cr +6)
多多溴溴 联联苯苯
Polybrominated
biphenyls
(PBB)
多多溴溴 联联苯苯醚醚
Polybrominated
diphenyl ethers
(PBDE)
电子组件
Electronics
Assembly
OOO
O
壳体组件
Housing
Assembly
OOOOO
XXOOOOO
本表格系依据
SJ/T11364
的规定而制作.
This table is proposed in accordance with the provision of SJ/T11364.
O:
意为该部件的所有均质材料中该有害物质的含量均低于
GB/T 26572
所规定的限量要求.
O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of
GB/T 26572.
X:
意为在该部件所使用的所有均质材料里，至少有一类均质材料中该有害物质的含量高于
GB/T 26572
所规定的限量要求.
X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above
the limit requirement of GB/T 26572.
X
X X
Process Connection /
Extension
过程连接/扩展部件
2020 年 11 月 製品認証
1.16
中国 RoHS
製品認証
23
Emerson Automation Solutions
6021 Innovation Blvd.
Shakopee, MN 55379, USA ( 米国)
+1 800 999 9307 または
+1 952 906 8888
+1 952 949 7001
RFQ.RMD-RCC@Emerson.com
*00825-0204-2555*
00825-0204-2555, Rev. AB
南米地域事務所
Emerson Automation Solutions
1300 Concord Terrace, Suite 400
Sunrise Florida 33323 USA ( 米国)
+1 954 846 5030
+1 954 846 5121
RFQ.RMD-RCC@Emerson.com
製品認証
2020 年 11 月
ヨーロッパ地域事務所
Emerson Automation Solutions Europe
GmbH
Neuhofstrasse 19a P.O. Box 1046
CH 6340 Baar
Switzerland ( スイス)
+41 (0) 41 768 6111
+41 (0) 41 768 6300
RFQ.RMD-RCC@Emerson.com
中東およびアフリカ地域事務所
Emerson Automation Solutions
Emerson FZE P.O. Box 17033
Jebel Ali Free Zone - South 2
Dubai, United Arab Emirates ( アラブ首
長国連邦)
+971 4 8118100
+971 4 8865465
RFQ.RMTMEA@Emerson.com
Linkedin.com/company/Emerson-
Automation-Solutions
Twitter.com/Rosemount_News
Facebook.com/Rosemount
Youtube.com/user/
RosemountMeasurement
アジア太平洋地域事務所
Emerson Automation Solutions
1 Pandan Crescent
Singapore 128461 ( シンガポール)
+65 6777 8211
+65 6777 0947
Enquiries@AP.Emerson.com
日本事務所
日本エマソン株式会社
エマソン・プロセス・マネジメント事業
本部
〒 140-0002
東京都品川区東品川 1-2-5
RIVERSIDE 品川港南ビル４階
81 3 5769 6800
81 3 5769 6902
RMT.Sales.Rtg.JP@Emerson.com
©
2020 Emerson. All rights reserved.
Emerson の販売条件は、ご要望に応じて提供さ
せていただきます。Emerson のロゴは、
Emerson Electric Co. の商標およびサービスマー
クです。Rosemount は、Emerson 系列企業であ
る一社のマークです。他のすべてのマークは、
それぞれの所有者に帰属します。
Loading...
