罗斯蒙特™储罐计量系统组态
系统组态
参考手册
00809-0306-5100, Rev CB
2022 年 2 月
罗斯蒙特™储罐计量
注意
使用产品前请阅读本手册。 为保证人身及系统安全以及获得最佳的产品性能，安装、使用或维护本产品前请务必确保完全了解
手册内容。
有关设备维修或支持需要，请联系当地 Emerson Automation Solutions/罗斯蒙特储罐计量系统销售代表。
版本
本手册以 TankMaster WinSetup 版本 6.x 的功能为基础。对于更早的 TankMaster 版本，本手册中描述的所有功能可能不可用且
图形用户界面 (GUI) 的样式可能会不同。
2
参考手册 内容
00809-0306-5100 2022 年 2 月
内容
第 章 1 简介........................................................................................................................... 5
1.1 手册概述......................................................................................................................................5
1.2 技术文档......................................................................................................................................6
1.3 文档结构......................................................................................................................................8
第 章 2 设备安装.................................................................................................................... 9
2.1 系统组态概览.............................................................................................................................. 9
2.2 通讯协议设置............................................................................................................................ 13
2.3 首选项....................................................................................................................................... 27
2.4 现场仪表安装概述.....................................................................................................................39
2.5 安装罗斯蒙特 2460 现场通讯单元.............................................................................................40
2.6 安装罗斯蒙特 2410 储罐 Hub.................................................................................................... 41
2.7 安装罗斯蒙特 5900 雷达液位计................................................................................................ 55
2.8 安装罗斯蒙特 5900S 二合一版本.............................................................................................. 70
2.9 安装辅助储罐仪表.....................................................................................................................86
2.10 安装罗斯蒙特 5408............................................................................................................... 103
2.11 安装罗斯蒙特 5300............................................................................................................... 114
第 章 3 储罐安装.................................................................................................................125
3.1 安装储罐................................................................................................................................. 125
3.2 添加储罐................................................................................................................................. 137
3.3 校准液位计..............................................................................................................................147
3.4 设置储罐容积表...................................................................................................................... 149
3.5 储罐输入................................................................................................................................. 151
3.6 设置混合系统.......................................................................................................................... 152
第 章 4 仪表处理.................................................................................................................161
4.1 更改仪表组态.......................................................................................................................... 161
4.2 卸载仪表................................................................................................................................. 163
4.3 卸载储罐及关联仪表............................................................................................................... 166
罗斯蒙特储罐计量
3
内容 参考手册
2022 年 2 月 00809-0306-5100
4 Emerson.com/Rosemount
参考手册 简介
00809-0306-5100 2022 年 2 月
1
1.1
简介
手册概述
本手册提供了罗斯蒙特
简介章节提供了罗斯蒙特储罐计量系统中各个组件的简要说明。
设备安装章节说明了如何使用 TankMaster WinSetup 在罗斯蒙特储罐计量系统中安装仪
表。
储罐安装章节说明了如何使用 TankMaster WinSetup 在罗斯蒙特储罐计量系统中安装储
罐并将仪表与储罐关联。
仪表处理章节简短说明了更改仪表组态的基本功能，以及如何从 WinSetup 工作区卸载
仪表。
™
2410 储罐 Hub 的安装、组态和维护信息。
罗斯蒙特储罐计量
5
简介 参考手册
2022 年 2 月 00809-0306-5100
1.2
技术文档
罗斯蒙特™ 储罐计量系统包括广泛的用户文档组合。有关完整列表，请参阅
Emerson.com/Rosemount 上的产品页面。
参考手册
• 《罗斯蒙特储罐计量系统组态手册》(00809-0306-5100)
• 《罗斯蒙特 2460 现场通讯单元》(00809-0106-2460)
• 《罗斯蒙特 2410 储罐 Hub》(00809-0106-2410)
• 《罗斯蒙特 5900S 雷达液位计》(00809-0106-5900)
• 《使用参考反射器执行罗斯蒙特 5900 验证测试》(00809-0206-5900)
• 《罗斯蒙特 5900C 雷达液位计》(00809-0106-5901)
• 《罗斯蒙特 2240S 多点输入温度变送器》(00809-0106-2240)
• 《罗斯蒙特 2230 显示单元》(00809-0106-2230)
• 《罗斯蒙特 5300 导波雷达》(00809-0106-4530)
• 《罗斯蒙特 5408 雷达液位变送器》(00809-0306-4408)
• 《罗斯蒙特储罐计量无线系统》(00809-0106-5200)
• 《罗斯蒙特 TankMaster WinOpi》(00809-0206-5110)
• 《罗斯蒙特 TankMaster 软件安装手册》(00809-0406-5110)
• 《罗斯蒙特 TankMaster WinSetup》(00809-0106-5110)
• 《罗斯蒙特 TankMaster 浮顶监测》(00809-0506-5100)
• 《罗斯蒙特 TankMaster 网络组态》(303042CN)
• 《罗斯蒙特 5900 雷达液位计和罗斯蒙特 2410 储罐 Hub 安全手册选项 S》
(00809-0406-5100)
• 《罗斯蒙特 TankMaster Mobile 用户指南》(00809-0106-5120)
• 《罗斯蒙特 TankMaster Mobile 安装指南》(00809-0206-5120)
6 Emerson.com/Rosemount
参考手册 简介
00809-0306-5100 2022 年 2 月
产品数据表
• 《罗斯蒙特储罐计量系统》(00813-0106-5100)
• 《罗斯蒙特 TankMaster 库存管理软件》(00813-0106-5110)
• 《罗斯蒙特 TankMaster Mobile 库存管理软件》(00813-0106-5120)
• 《罗斯蒙特 2460 现场通讯单元》(00813-0106-2460)
• 《罗斯蒙特 2410 储罐 Hub》(00813-0106-2410)
• 《罗斯蒙特 5900S 雷达液位计》(00813-0106-5900)
• 《罗斯蒙特 5900C 雷达液位计》(00813-0106-5901)
• 《罗斯蒙特 2240S 多点输入温度变送器》(00813-0106-2240)
• 《罗斯蒙特 565/566/765/614 温度和水位传感器》(00813-0106-5565)
• 《罗斯蒙特 2230 显示单元》(00813-0106-2230)
• 《罗斯蒙特 5300 液位变送器》(00813-0106-4530)
• 《罗斯蒙特 5408 液位变送器》(00813-0106-4408)
罗斯蒙特储罐计量
7
A
B
C
D
E
F
G
H
I
J
简介 参考手册
2022 年 2 月 00809-0306-5100
1.3
文档结构
图 1-1: 系统和用户文档结构
A.
《罗斯蒙特
B.
《罗斯蒙特
C.
《罗斯蒙特
D.
《罗斯蒙特
E.
《罗斯蒙特储罐计量系统组态手册》
F.
《罗斯蒙特
G.
《罗斯蒙特
8 Emerson.com/Rosemount
H.
《罗斯蒙特
I.
《罗斯蒙特
J.
《罗斯蒙特
TankMaster WinSetup
TankMaster WinOpi
TankMaster
2460
2410
5900S
5900C
2240S
2230
软件安装手册》
现场通讯单元参考手册》
参考手册》
参考手册》
参考手册》
参考手册》
参考手册》
参考手册》
参考手册》
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2
2.1
2.1.1
设备安装
本节介绍如何通过使用罗斯蒙特 TankMaster WinSetup 组态程序来安装和组态罗斯蒙特
储罐计量系统。
系统组态概览
准备
在安装罗斯蒙特储罐计量系统之前，应确保提供以下信息：
• 所有现场仪表和储罐的平面图。
• 每个仪表的单元 ID（单元 ID 是在工厂提供给每个仪表的唯一标识符）。
• 液位仪表和 ATD 仪表的 Modbus® 地址。这些仪表附带默认地址，这些地址将在系统
组态时更改。如下所述，Modbus 地址在罗斯蒙特 2460 现场通讯单元的储罐数据库
以及罗斯蒙特 2410 储罐 Hub 的储罐数据库中组态。

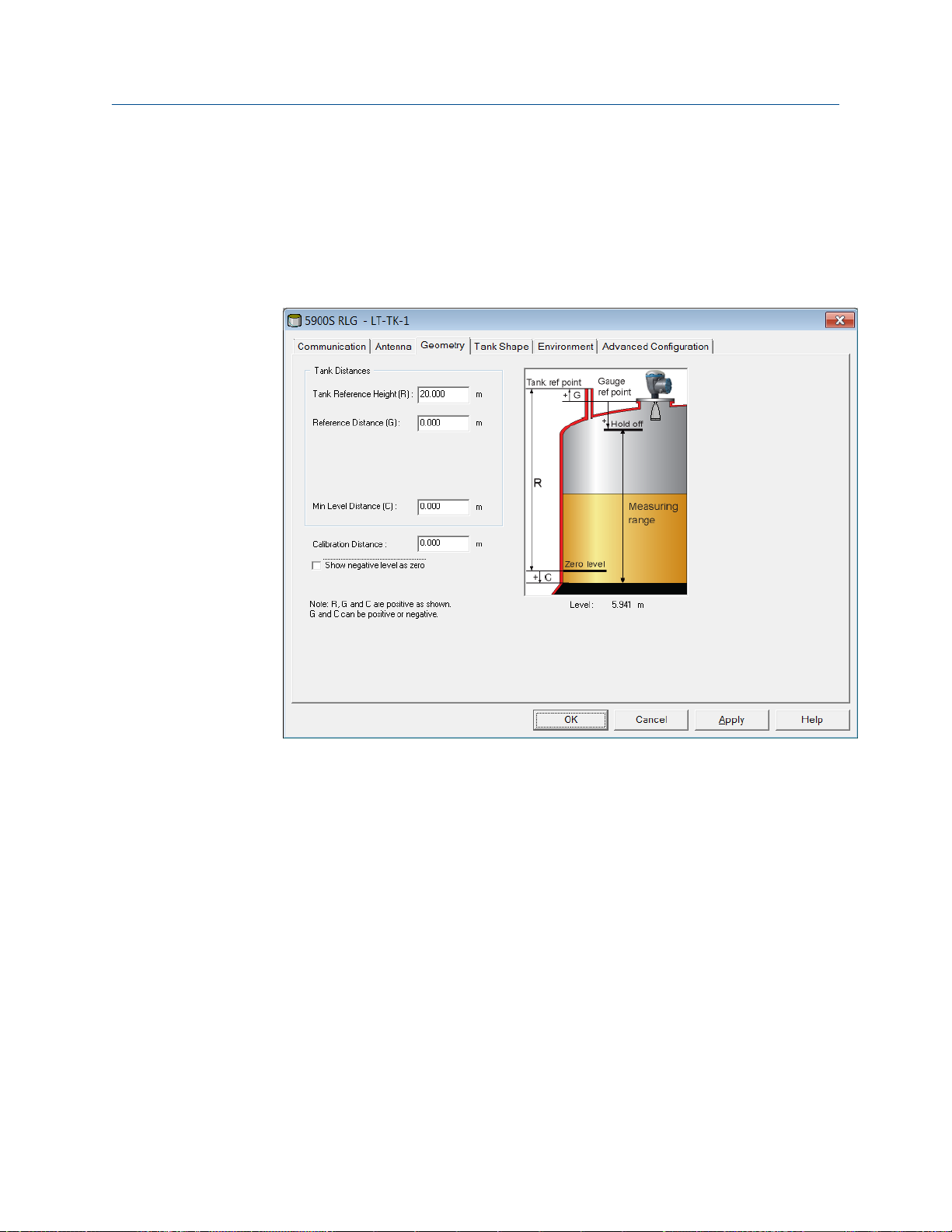

• 罐型参数和参考距离，如储罐参考高度 (R) 和零液位（基准保护板）与储罐底部之间
的距离。
• 各种液位计的天线类型。
2.1.2
安装过程
安装和组态罗斯蒙特储罐计量系统包括下文简要说明的以下步骤。
过程
1. 设置通讯协议。
指定通讯协议参数：
• Modbus® 主机设备协议处理 TankMaster 工作站与现场仪表（如罗斯蒙特 2460
现场通讯单元和罗斯蒙特 2410 储罐 Hub）之间的通讯。
• 从属设备协议处理与主机的通讯。
• 与 TankMaster 的通讯可通过记录各种错误类型和功能代码来监管。
2. 组态首选项。

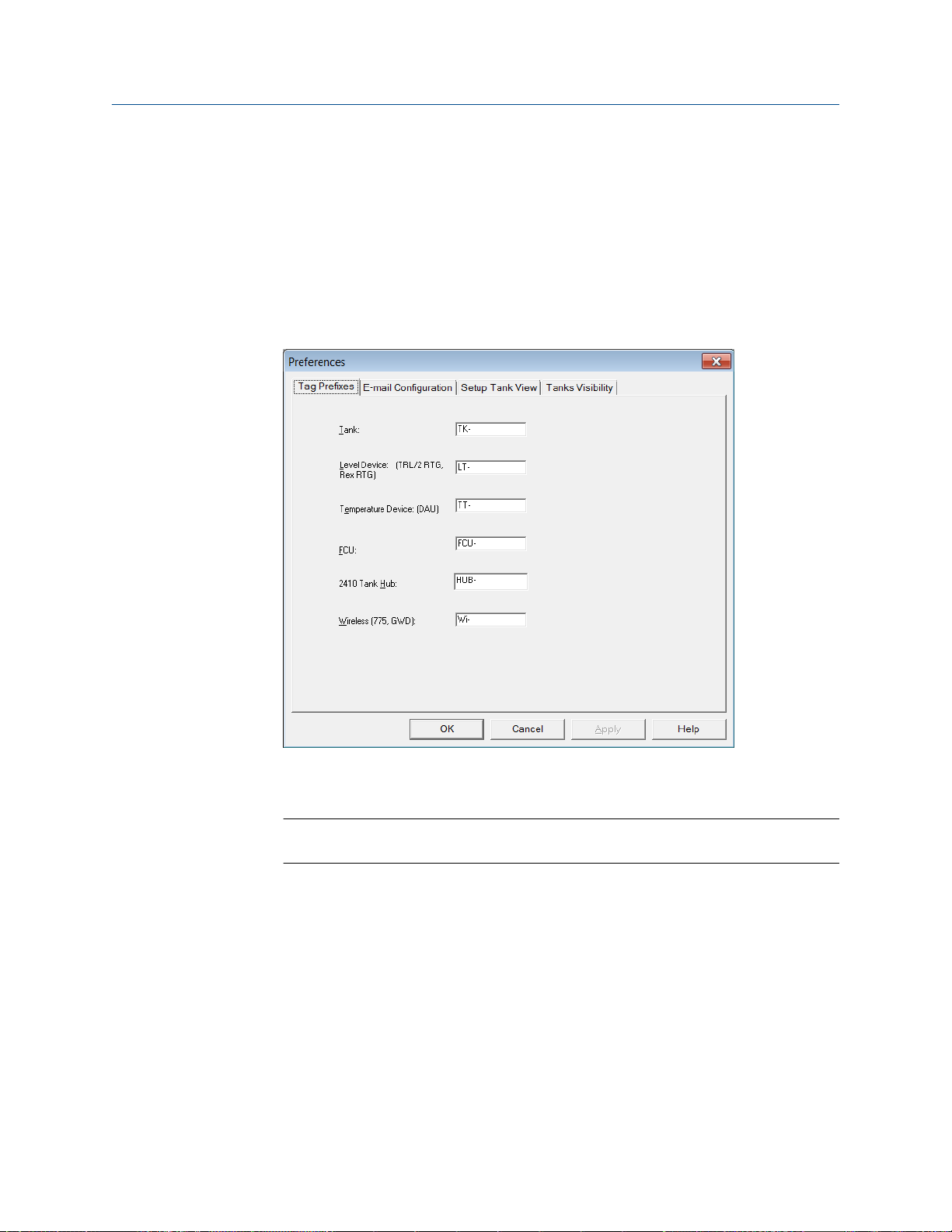

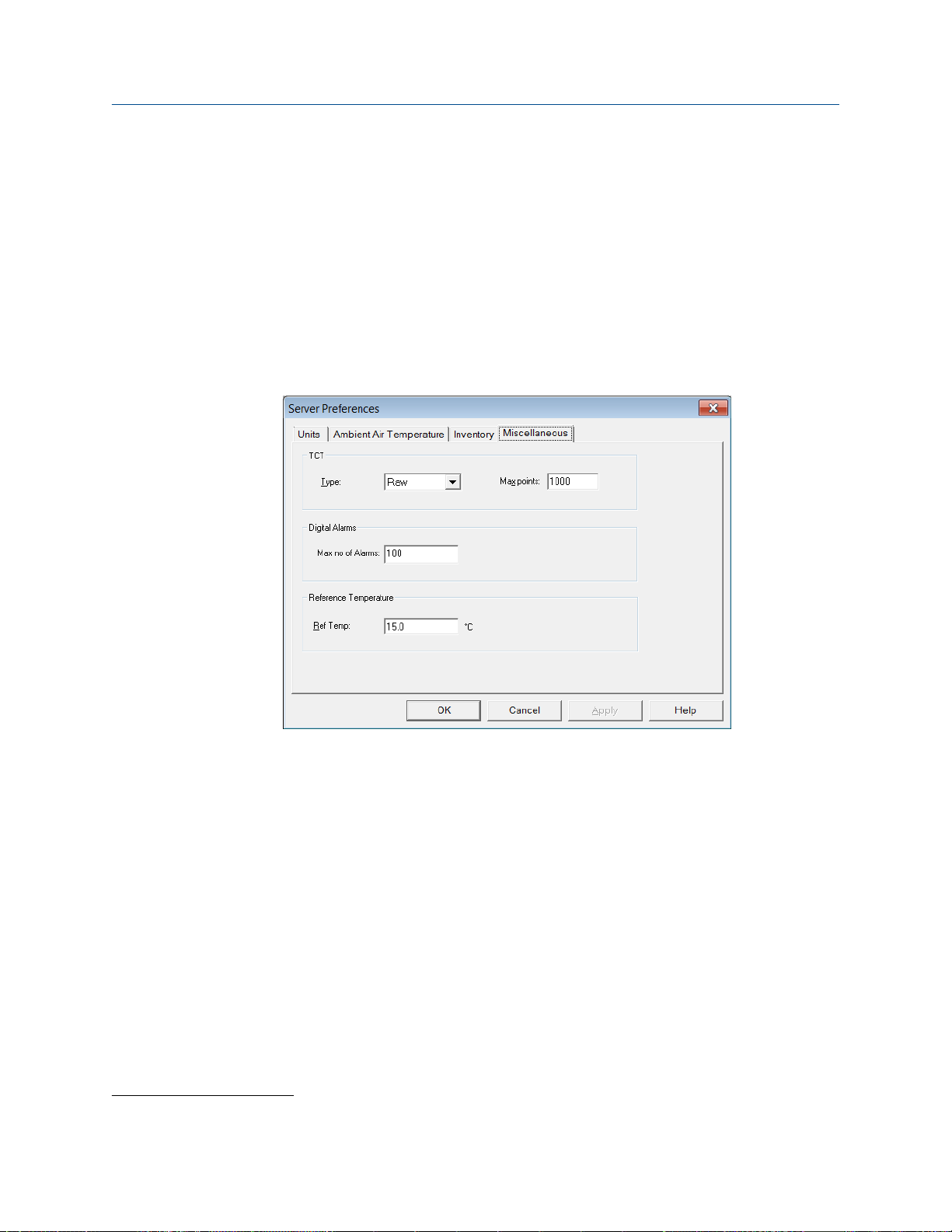

指定测量单位、储罐和仪表标签的标签前缀、库存参数以及要在查看储罐数据时
显示的参数。
罗斯蒙特储罐计量
9
设备安装
参考手册
2022 年 2 月 00809-0306-5100
3. 安装和组态罗斯蒙特 2460 现场通讯单元。
必须在安装其他仪表（如罗斯蒙特 2410 储罐 Hub 和罗斯蒙特 5900S 雷达液位
计）之前，安装和组态罗斯蒙特 2460 现场通讯单元。
a) 分配 Modbus 通讯地址
b) 为每个通讯端口组态协议和适当的通讯参数
c) 使用连接到现场总线的仪表相关信息组态储罐数据库
4. 安装和组态罗斯蒙特 2410 储罐 Hub。
罗斯蒙特 2410 储罐 Hub 应在罗斯蒙特 2460 现场通讯单元之后以及其他现场仪表
之前安装。如果没有使用现场通讯单元，则储罐 Hub 可直接连接到 TankMaster 工
作站。安装罗斯蒙特 2410 储罐 Hub 包括以下主要步骤：
a) 指定仪表标签
b) 分配 Modbus 通讯地址

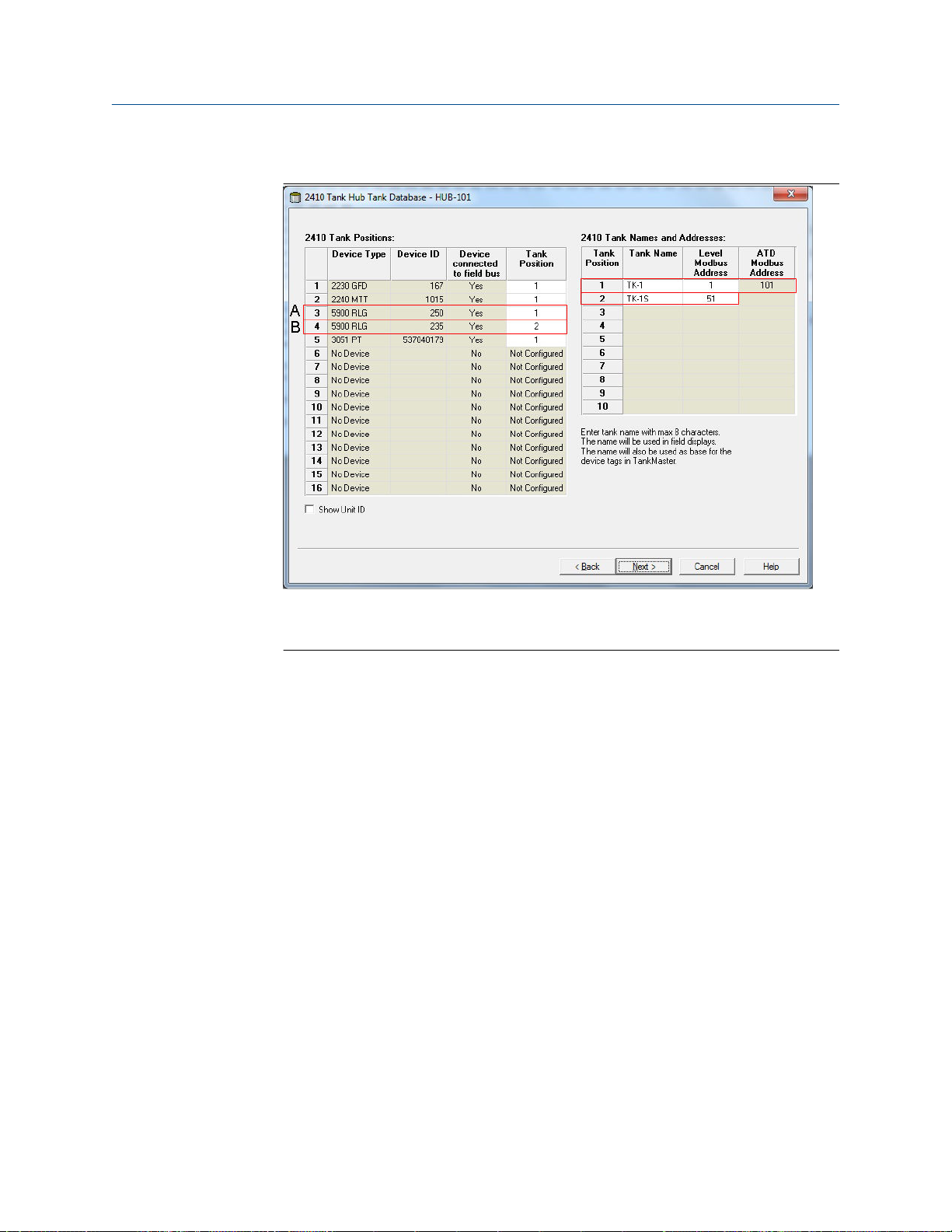

c) 组态储罐数据库以将仪表映射到储罐

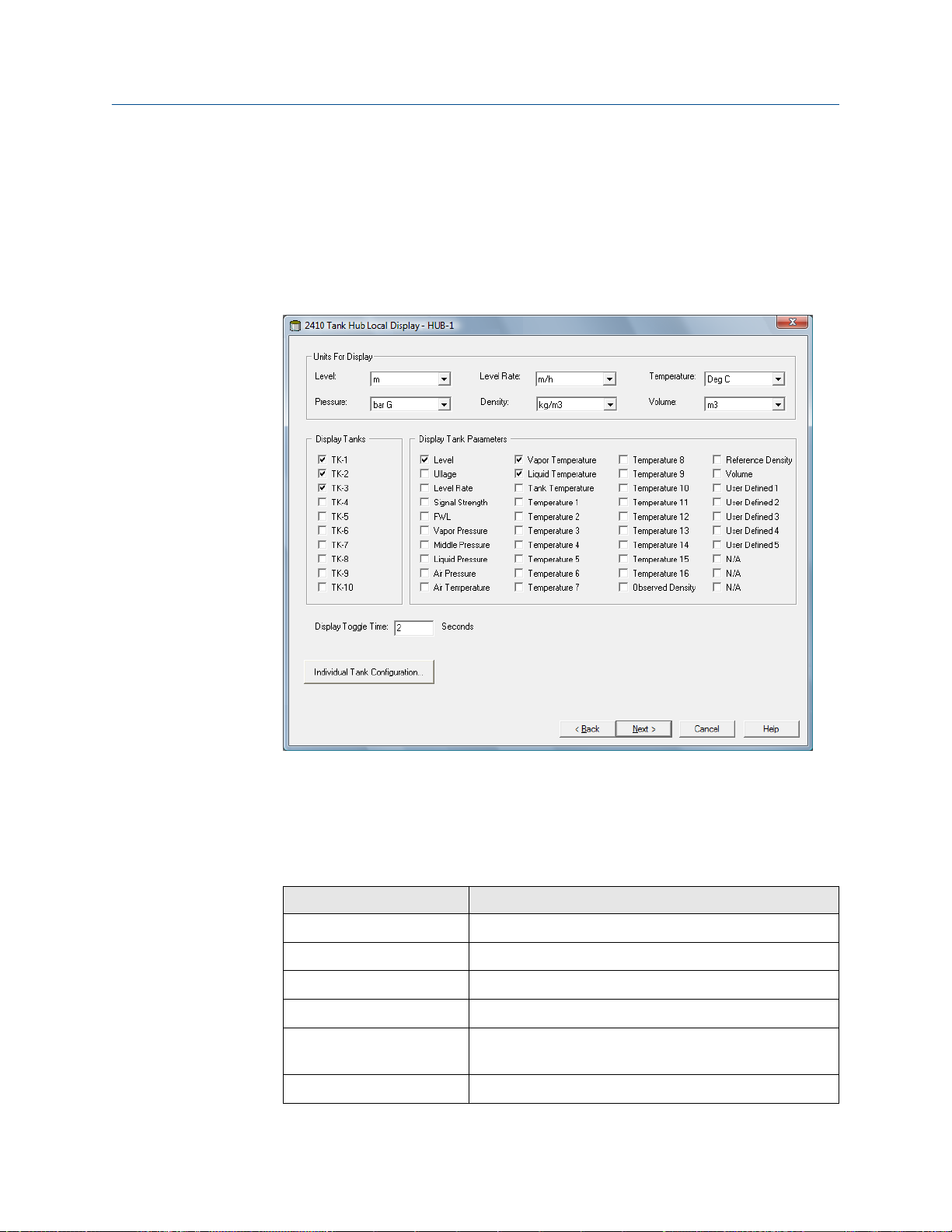

d) 可选： 组态本地显示屏
5. 安装并组态现场仪表
在罗斯蒙特储罐计量系统中，液位计和温度变送器等现场仪表作为罗斯蒙特 2410
安装过程的一部分安装在 TankMaster WinSetup 中。稍后使用各仪表的“Properties
（属性）”窗口对仪表进行组态。
仪表的安装和组态包括以下步骤：
a) 通讯：指定协议和地址。
b) 组态：根据仪表类型，指定罐型参数、仪表特定参数、温度元件位置以及
其他参数。
6. 安装和组态储罐。
安装储罐包括以下步骤：
a) 选择储罐类型。选择其中一个可用选项，如固定顶、浮顶、球形 LPG、水平
LPG 或任何其他合适的储罐类型。
b) 指定储罐标签。此名称将在工作区窗口和其他 TankMaster 窗口中用作标识
符。

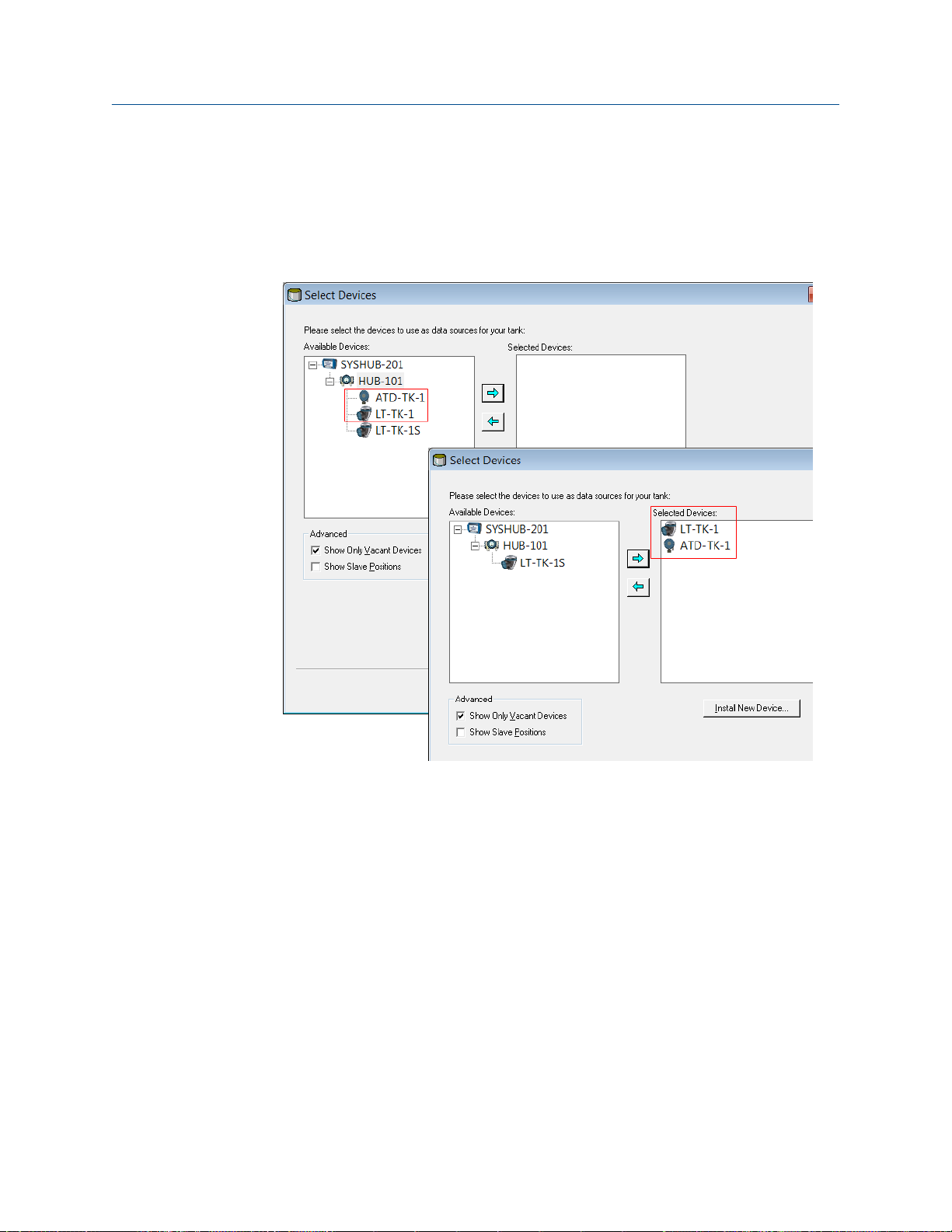

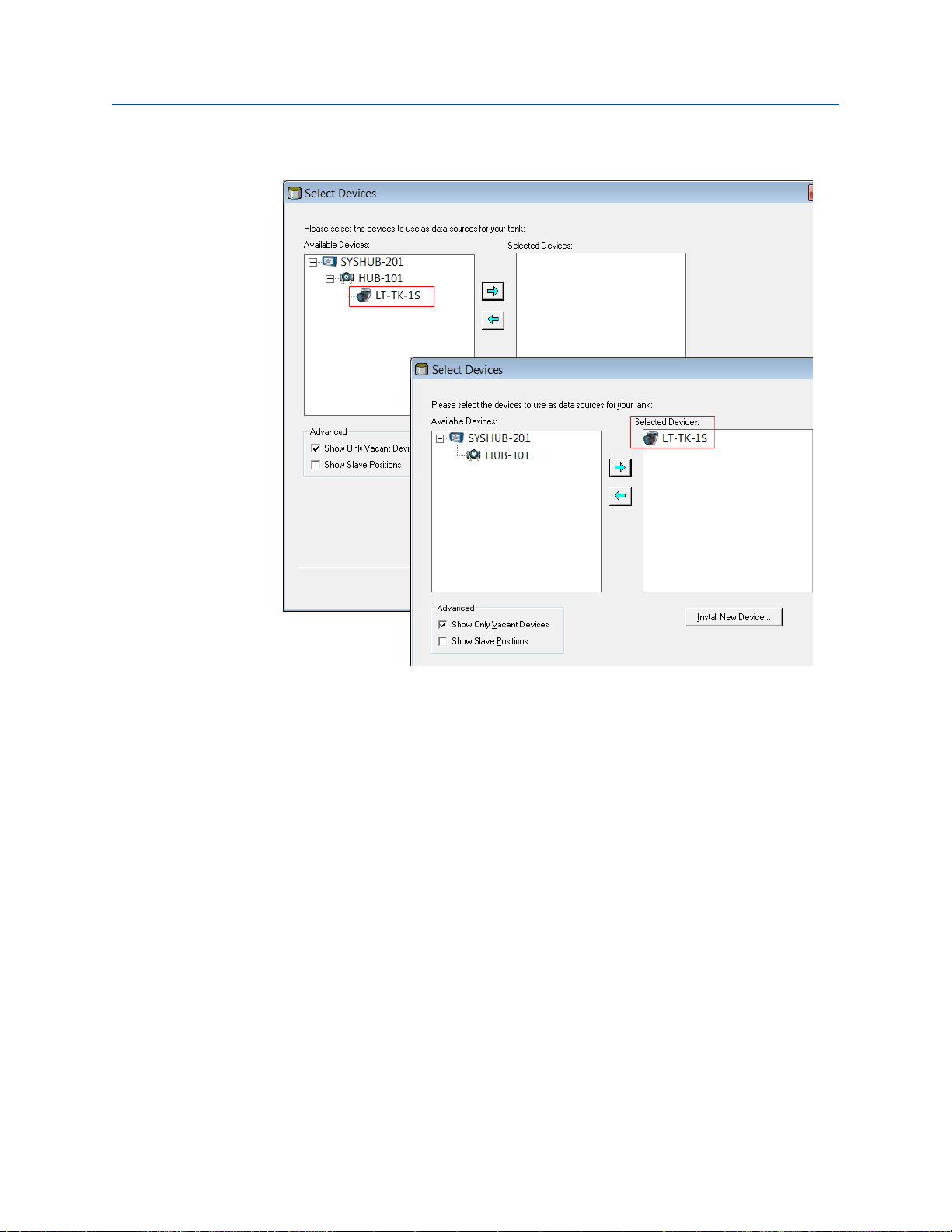

c) 选择仪表。将仪表与储罐关联。
d)
组态。指定自由水位、气相压力和液体压力等参数的可用源信号。
e) 值输入。指定液位、空高和自由水位的经认证值范围。如果没有源仪表可
用，您可以指定要使用的手动值。
7. 校准。
在安装并组态罗斯蒙特 5900 雷达液位计之后，可能必须调整 Calibration
Distance（校准距离）参数，才能确保测量的液位与实际产品液位匹配。应在最
终调试时执行一次调整。
10 Emerson.com/Rosemount
A
B
C
D
E
F
G
TankMaster
Rosemount 2460
Rosemount 2410
Rosemount 5900 Rosemount 2240S
Rosemount 2230
参考手册
00809-0306-5100 2022 年 2 月
设备安装
安装过程
图 2-1: 罗斯蒙特储罐计量系统安装过程
A.
通讯设置
B.
首选项
C.
罗斯蒙特
D.
罗斯蒙特
E.
仪表安装和组态
F.
储罐安装和组态
G.
校准
2460
2410
现场通讯单元安装和组态
储罐
Hub
安装和组态
罗斯蒙特储罐计量
11
设备安装
2022 年 2 月 00809-0306-5100
参考手册
2.1.3
使用仪表安装向导
仪表安装向导为您提供逐步安装指导。
过程

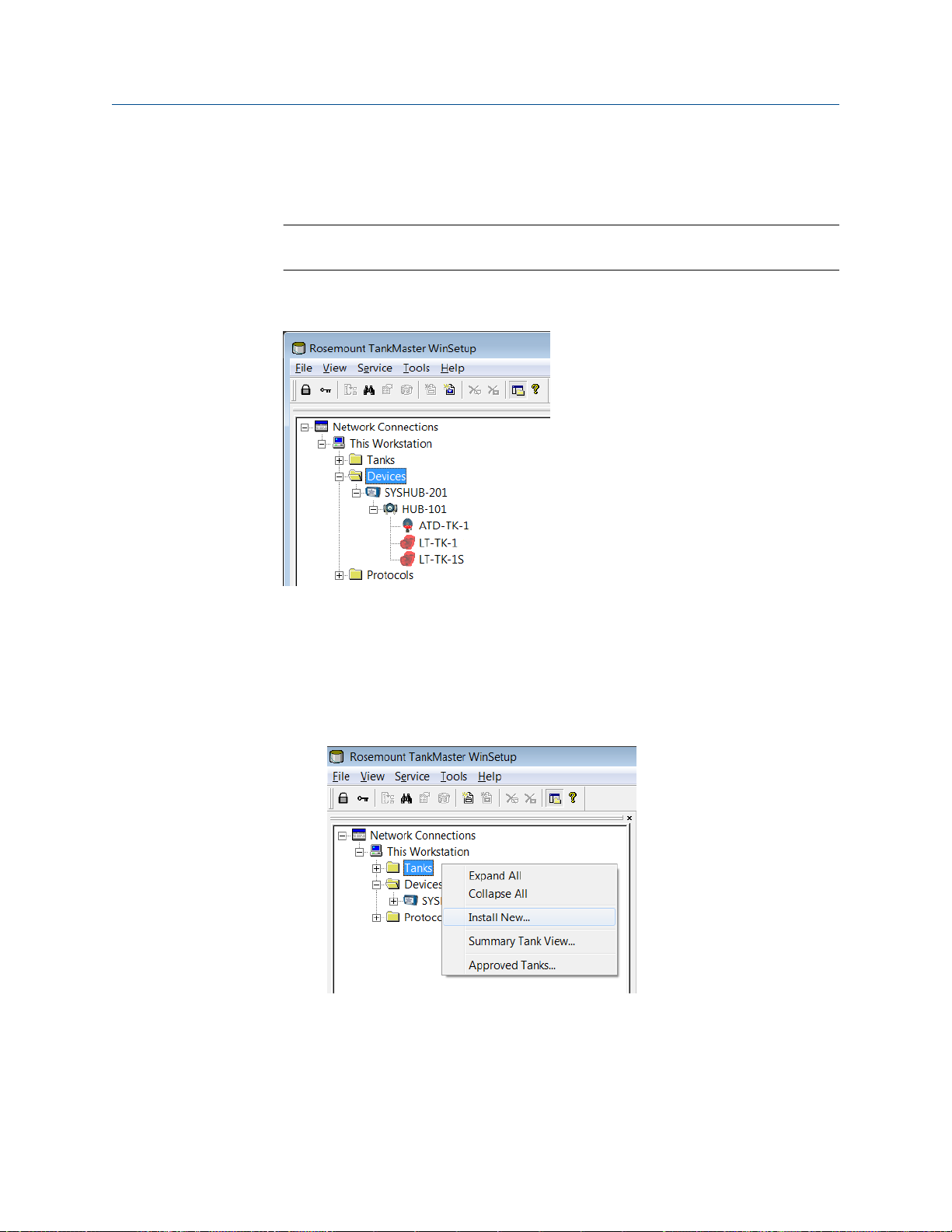

1. 在 TankMaster WinSetup 工作区中，选择 Devices（罐区仪表）文件夹。
2. 执行以下操作之一：
• 单击鼠标右键并从弹出菜单中选择 Install New（安装新的）。
• 从 Service（服务）菜单，选择 Devices（罐区仪表） → Install New（安装新
的）。
从 File（文件）菜单启动仪表安装向导
作为启动仪表安装向导的替代方法，您可以采用以下方法。
过程
1. 在 TankMaster WinSetup 工作区中，选择要安装您的系统的服务器。
2. 从 File（文件）菜单，选择 Install New（安装新的） → Device（仪表）。
12 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.2
通讯协议设置
通过使用主机设备和从属设备协议，TankMaster 工作站可连接到现场仪表和主机。在
TankMaster 工作站上安装罗斯蒙特 TankMaster 软件时，提供 Modbus 主机设备协议作为
默认协议；也可获取可选协议（如用于与主机系统通讯的 Modbus® 从属设备协议）。请
联系艾默生自动化解决方案/罗斯蒙特储罐计量部门以获取更多信息。
Modbus 协议提供最多八个通道。Enraf 和 HART 协议支持 16 个通道。 对于每个通道，
可指定各种设置，如通讯类型（例如，Modbus TCP 或 Modbus RTU）及要连接到的 PC
通讯端口 (USB/COM)，以及标准通讯参数，如波特率、奇偶校验和停止位数。
罗斯蒙特储罐计量
13
A
B
C
D
ED
H
G
F
I
Rosemount 2410
Rosemount 2460
Rosemount TankMaster
Emerson Wireless
775 THUM Adapter
Emerson Wireless Gateway
Rosemount 2230
Rosemount 5900
Rosemount 2240S
设备安装
2022 年 2 月 00809-0306-5100
图 2-2: 与各种罗斯蒙特储罐计量仪表的通讯
参考手册
A.
主机设备协议（
B.
从属设备协议
C.
至主机（
D. Modbus TCP
E. Modbus RTU (RS232/RS485)
F. Modbus RTU (TRL2/RS485)
G. Tankbus
H. HART TCP
I.
主机
OPC、Modbus RTU
PLC、SCADA、DCS
（以太网）
（以太网）
）
）
14 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.2.1
主机设备协议通道组态
本节介绍如何通过使用罗斯蒙特 TankMaster WinSetup 组态 Modbus® 主机设备协议通
道。
过程
1. 打开工作区窗口中的 Protocols（协议）文件夹。
2. 选择要组态的特定协议的对应图标（本示例显示 Modbus 主机设备协议）。
3. 单击鼠标右键并选择 Properties（属性），或从 Service（服务）菜单中选择
Protocols（协议） → Properties（属性）。
4. Protocol Properties
标会指示该通道是启用还是禁用。
5. 选择所需的通道。
（协议属性）
窗口会列出可用协议通道。对于每个通道，相应图
罗斯蒙特储罐计量
15
设备安装
2022 年 2 月 00809-0306-5100
6. 单击 Properties（属性）按钮以组态协议通道。
参考手册
7. 选择 Communication
TankMaster 工作站之间的通讯。
a) Modbus TCP；指定 TankMaster 服务器所连接的罗斯蒙特 2460 现场通讯单
元的 IP 地址。对于冗余现场通讯单元，您可能会为备份服务器使用单独的
IP 地址。
b) Modbus RTU；单击 Advanced（高级）按钮，以防您需要组态通讯参数。
注
如果通讯中断，且握手包括 DSR，则不会从 TankMaster 协议服务器发送任
何查询。这样可能会导致查询超时。
8. Communication disabled in backup mode（在备份模式下禁用通讯）复选框可用
于具有冗余储罐服务器的系统。如果选中此复选框，则在本地储罐服务器处于备
份模式时，ModbusMaster 将不会发送任何查询。
9. 选中 Enable Channel（启用通道）复选框，以激活协议通道。
（通讯）
选项卡。这允许您组态参数，以便实现现场仪表和
10. 使用 File Log
16 Emerson.com/Rosemount
（文件日志）
选项卡可指定要记录并保存到磁盘的信息类型。
参考手册 设备安装
00809-0306-5100 2022 年 2 月
11. 单击 OK（确定）按钮，以存储当前组态并关闭组态窗口。
Modbus Master Channel（Modbus 主机设备通道）图标（在本示例中为通道编号
1）会在 WinSetup 工作区中显示：
相关信息
默认 Modbus RTU 通讯参数
Rosemount 2460 Reference Manual
罗斯蒙特储罐计量
17
设备安装 参考手册
2022 年 2 月 00809-0306-5100
默认 Modbus RTU 通讯参数
表 2-1: Modbus RTU 的默认通讯参数
参数 说明
Port（端口） 罗斯蒙特 2180 将连接到的 COM 端口
Baud rate（波特率）
Stop bits（停止位）
Parity（奇偶校验） 无
Modem（调制解调器） 为罗斯蒙特 2180 现场总线调制解调器选择 FBM 2180
Handshaking（握手） • FBM 2180：无
Reply timeout（应答超时）
Retries（重试）
Description（说明） 说明已组态通道的文本
4800
1
可用选项：
• FBM 2180
• FBM 2170/71
• RS232
• RS485
• FBM 2170/2171：RTS/CTS/DTS/DSR
• RS485：RTS/CTS
• RS232：无
1000ms
10
相关信息
主机设备协议通道组态
18 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.2.2
从属设备协议通道组态
使用从属设备协议可将 TankMaster 工作站中的数据收集到主机。
Modbus® 通讯设置
先决条件
必须安装硬件键才能运行从属设备协议服务器。需要启用主机通讯。
过程
1. 打开
2. 选择 ModbusSlave 协议图标。
工作区
窗口中的 Protocols（协议）文件夹。
罗斯蒙特储罐计量
3. 单击鼠标右键并选择 Properties（属性），或选择 Service（服务） → Protocols
（协议） → Properties（属性）。
4. Protocol Properties
（协议属性）
窗口会列出启用和禁用的协议通道。
19
设备安装 参考手册
2022 年 2 月 00809-0306-5100
5. 选择所需协议通道，然后单击 Properties（属性）按钮以打开组态窗口。
.
6. 选择 Communication
（通讯）
选项卡。
a) Modbus TCP；验证正确的端口。
b) Modbus RTU；单击 Advanced（高级）按钮，以防您需要组态参数以便与
主机正确通讯。
注
如果通讯中断，且握手包括 DSR，则不会从 TankMaster 协议服务器发送任
何查询。这样可能会导致查询超时。
7. 选中 Enable Channel（启用通道）复选框以激活协议通道。
8. 验证通讯地址并输入可选说明：
Address
（地
设置主机要用于标识 TankMaster 工作站的 Modbus 地址。
址）
Description（说
用于说明已组态通道的可选文本。
明）
Backup mode
（备份模式）
• 无
• Write Commands Rejected（写入命令已拒绝）表示
TankMaster 不会接受主机系统向仪表数据库寄存器发送的
任何写入命令
20 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
• 在 Silent（静默）模式下，当本地储罐服务器处于备份模
式时，Modbus 从属设备协议将不会为主机发出的请求发
送任何答复
注
如果通讯中断，且握手包括 DSR，则不会从 TankMaster 协议服务器发送任何查
询。这样可能会导致查询超时。
9. 单击 OK（确定）按钮，以存储当前组态并关闭组态窗口。
相关信息
高级 Modbus RTU 从属设备协议组态
罗斯蒙特储罐计量
21
设备安装 参考手册
2022 年 2 月 00809-0306-5100
高级 Modbus® RTU 从属设备协议组态
通过 Advanced Communication
RTU 从属设备）协议的调制解调器通讯参数、延迟时间和超时时间。
过程
1. 在 Slave Protocol Channel Configuration
Communication
2. 以下 default（默认）值用于 TRL2 Modbus 从属设备协议：
Modem
Baud rate（波特率） 输入适当的值以便与主机进行通讯
（通讯）
（调制解调器） 选择适当的接口
（高级通讯）
窗口可组态 Modbus RTU Slave（Modbus
（从属设备协议通道组态）
选项卡并单击 Advanced（高级）按钮：
窗口中，选择
Stop bits（停止位） 输入适当的值以便与主机进行通讯
Parity（奇偶校验） 输入适当的值以便与主机进行通讯
Handshaking（握手） • FBM 2180：无
• RS485，RS232：请参阅主机系统上
使用的通讯软件的技术规格
Query to Response Delay（查询到响
应的延迟）
Query interval（查询间隔） 100ms
Read Query Timeout（读取查询超
时）
Write Response Timeout（写入响应
超时）
Max. Response Time（最大响应时
间）
10ms
400ms
400ms
800ms
22 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
储罐映射组态
使用从属设备协议可将罗斯蒙特储罐计量系统中的数据发送到主机。在 Tank Mapping
（储罐映射）
过程
窗口中，您可指定从哪个储罐为主机系统收集数据。
1. 在 Slave Protocol Channel Configuration
Tank Mapping
2. 从“Available Tanks（可用储罐）”窗格中显示的储罐列表中，选择主机将连接到的
储罐。
3. 单击
重要
确保储罐按主机系统所需的顺序显示。
（储罐映射）
（右箭头）按钮将所选储罐移动到映射的储罐列表。
选项卡。
（从属设备协议通道组态）
窗口中，选择
罗斯蒙特储罐计量
当主机发送查询时，TankMaster 通过发送储罐数据进行响应，发送顺序为储罐在
“Mapped Tanks（映射的储罐）”列中的列出顺序。通过使用向上箭头和向下箭头
按钮，可轻松更改映射的储罐的位置。
4. 单击 OK（确定）按钮保存当前组态并关闭窗口。
23
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.2.3
日志文件组态
有关如何将通讯日志存储到磁盘上的更多信息，请参阅《罗斯蒙特 TankMaster
WinSetup 参考手册》。
24 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.2.4
更改当前协议通道组态
可随时更改通道组态。
过程
1. 在 WinSetup 工作区中，打开 Protocols（协议）文件夹和带有已启用通道的协议
子文件夹。
2. 选择所需的通道图标。
3. 单击鼠标右键并选择 Properties（属性），或从 Service（服务）菜单中选择
Channels（通道） → Properties（属性）。
罗斯蒙特储罐计量
4. 选择适当选项卡并根据需要更改协议设置。
25
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.2.5
协议服务器组态
您可以指定在启动 TankMaster WinSetup 时将连接的协议服务器。
过程
1. 在 WinSetup 工作区中，选择 Protocols（协议）文件夹。
2. 单击鼠标右键并选择 Configure（组态）。
3. 在 Connect（连接）列中，选中 WinSetup 启动时要自动连接的协议的复选框。
禁用协议服务器
您可以随时使用 Disable（禁用）命令来禁用协议服务器。
过程
1. 在 WinSetup 工作区中，打开 Protocols（协议）文件夹。
2. 在所需的协议服务器图标上单击鼠标右键，然后选择 Disable（禁用）。
26 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.3
2.3.1
首选项
测量单位
指定库存计算和测量的变量（如液位和温度）的单位。要更改测量单位，请执行以下操
作：
过程
1. 在 WinSetup 工作区中选择所需的服务器（例如，“This Workstation（此工作
站）”）。
2. 单击鼠标右键并选择 Setup（设置），或从 Service（服务）菜单中选择 Servers
（服务器） → Setup（设置）。
3. 在 Server Preferences
（服务器首选项）
窗口中，选择 Units
（单位）
选项卡。
罗斯蒙特储罐计量
4. 选择液位/空高、温度、压力、体积、密度和重量的所需测量单位。
5. 单击 OK（确定）按钮，以保存当前设置并关闭此窗口。
注
确保在安装新储罐和仪表之前指定所需的测量单位。
27
设备安装 参考手册
2022 年 2 月 00809-0306-5100
更改现有储罐的测量单位
Server Preferences
WinSetup 工作区中已安装的储罐，必须遵循此过程。
过程
1. 卸载储罐。
2. 在 Server Preferences
TankMaster WinOpi 程序中，选择菜单选项 Setup（设置） → System（系统），
然后在 System Setup
3. 再次安装储罐。
（服务器首选项）
（服务器首选项）
（系统设置）
窗口中的测量单位组态仅影响新储罐的安装。对于
/Units
（单位）
窗口中更改单位）。
窗口中更改测量单位（或在
28 Emerson.com/Rosemount
参考手册
00809-0306-5100 2022 年 2 月
设备安装
2.3.2
环境空气温度
本节介绍如何更改环境空气温度首选项。
过程
1. 在 WinSetup 工作区中选择所需的服务器（例如，“This Workstation（此工作
站）”）。
2. 单击鼠标右键并选择 Setup（设置），或从“Service（服务）”菜单中选择 Servers
（服务器） → Setup（设置）。
3. 在 Server Preferences
境空气温度）
（服务器首选项）
选项卡：
窗口中，选择 Ambient Air Temperature
（环
罗斯蒙特储罐计量
4. 当有可用于环境空气温度测量的温度传感器时，选择 Auto（自动）。否则，选择
Manual（手动）选项并为环境空气温度输入一个值。
Device
表）
Source（来
源）
Sensor（传感
器）
Value Range
（值范围）
5. 单击 OK（确定）按钮，以保存当前设置并关闭此窗口。
相关信息
安装罗斯蒙特 2410 储罐 Hub
（仪
单击浏览按钮并选择温度传感器所连接到的仪表。
选择与所选仪表关联的温度来源。在罗斯蒙特储罐计量系统
中，必须在罗斯蒙特 2410 储罐 Hub 的储罐数据库中组态关联
的温度变送器。
选择要用于环境空气温度的特定传感器。
值范围定义手动输入环境空气温度时的最小值和最大值。
29
设备安装
2022 年 2 月 00809-0306-5100
参考手册
2.3.3
库存
局部重力和环境空气密度计算用于自动密度测量。下面是有关如何更改这些库存设置的
说明。
过程
1. 在 WinSetup 工作区中选择所需的服务器（例如，“This Workstation（此工作
站）”）。
2. 单击鼠标右键并选择 Setup（设置），或从“Service（服务）”菜单中选择 Servers
（服务器） → Setup（设置）。
3. 在 Server Preferences
（服务器首选项）
窗口中，选择 Inventory
（库存）
选项卡：
4. 当安装可选压力变送器时，使用 Local Gravity（局部重力）进行密度和重量计
算。
• 如果想为局部重力使用特定值，则选择 Manual（手动）。
• 如果希望由 TankMaster 计算局部重力值，则选择 Calculated（已计算）。在本
例中，您需要输入安装地点的 Latitude（纬度）和 Elevation（海拔）。
5. Ambient Air Density（环境空气密度）用于计算 Observed Density（计量密度）
和 Weight in Air（空气中重量）(WIA)。
• 如果想为环境空气密度使用特定值，则选择 Manual（手动）。
• 如果希望由 TankMaster 计算 Ambient Air Density（环境空气密度），则选择
Calculated（已计算）。计算的值基于 Base Density（基础密度）和 Ambient
Air Temperature（环境空气温度）。
有关库存参数和计算的更多信息，请参阅《TankMaster WinOpi 参考手册》。
6. 单击 OK（确定）按钮，以保存当前设置并关闭此窗口。
30 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.3.4
其他
下面介绍如何更改储罐容积表的类型或参考温度等参数。
过程
1. 在 WinSetup 工作区中选择所需的服务器（例如，“This Workstation（此工作
站）”）。
2. 单击鼠标右键并选择 Setup（设置），或从 Service（服务）菜单中选择 Servers
（服务器） → Setup（设置）。
3. 在 Server Preferences
卡。
（服务器首选项）
窗口中，选择 Miscellaneous
（其他）
选项
请参阅《
(1)
罗斯蒙特储罐计量
TankMaster WinOpi
4. 在安装新储罐时，选择要用作默认设置的 Tank Capacity Table（储罐容积表）
(TCT) 的类型。当为新储罐创建罐容表时，将自动选择默认 TCT 类型。不过，在
Tank Capacity Setup
而无论 Server Preferences
您可以在“Raw（原始）”、“International（国际）”和“Northern（北部）”TCT 类
型之间选择
5. 指定将使用的 Digital Alarms（数字报警）最大数量。
6. 指定要用于库存计算的 Reference Temperature（参考温度）。通常，使用标准值
15°C。
7. 单击 OK（确定）按钮，以保存当前设置并关闭此窗口。
(1)
参考手册》，了解更多信息。
（储罐容积设置）
（服务器首选项）
。
窗口中指定罐容表时，可以更改 TCT 类型，
窗口中的设置如何。
31
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.3.5
设置名称标签前缀
通过 TankMaster WinSetup 可指定默认名称标签前缀，该前缀将在安装新的储罐和仪表
时自动显示。请注意，储罐标签必须以字母开头。如果您想要使用其他前缀，则可忽略
这些前缀。
过程
1. 从 Service（服务）菜单中，选择 Preferences（首选项）。
2. 在 Preferences
（首选项）
窗口中，指定 Tag Prefixes
（标签前缀）
选项卡。
3. 输入要用于储罐名称和仪表名称的前缀，然后单击 OK（确定）按钮。
稍后可随时更改前缀。
注
更改标签前缀将不影响现有储罐和仪表的名称。
32 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.3.6
电子邮件组态
使用 TankMaster WinSetup 可设置用于报警通知和报告的电子邮件客户端。
过程
1. 从 Service（服务）菜单中，选择 Preferences（首选项）。
2. 在 Preferences
卡。
（首选项）
窗口中，选择 E-mail Configuration
（电子邮件组态）
选项
3. 输入以下信息：
SMTP Server（SMTP
服务器）
Sender Address（发件
人地址）
SMTP Port（SMTP 端
口）
Authentication
Configuration（身份验
证组态）
Channel Security
Configuration（通道安
全组态）
Subject（主题） 输入电子邮件报警通知的标题。此主题仅用于报警通
指定出站邮件的 SMTP 服务器。请联系 LAN 管理员或互
联网服务提供商 (ISP) 获取详细信息。
将从当前工作站发送电子邮件的电子邮件帐户必须位于
指定 SMTP 服务器上。
请联系 LAN 管理员或 ISP 获取详细信息。
如果邮件服务器上需要身份验证，则选择此选项并输入
Login（登录）名称和 Password（密码）。 请联系 LAN
管理员或 ISP 获取详细信息。
如果电子邮件客户端需要使用通道安全，则选择此选
项。 请联系 LAN 管理员或 ISP 获取详细信息。
知，且为可选。此主题将不用于从内置电子邮件客户端
发送的其他电子邮件。
罗斯蒙特储罐计量
33
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.3.7
储罐视图布局
Setup Tank View
示的变量，请参阅《
TankMaster WinSetup 可创建新的储罐视图布局并将其存储到磁盘上，或从磁盘加载现
有表布局。
过程
1. 从 Service（服务）菜单中，选择 Preferences（首选项）。
2. 在 Preferences
（设置储罐视图）
罗斯蒙特
（首选项）
TankMaster WinSetup 参考手册》，获取更多信息。通过
窗口中，选择 Setup Tank View
选项卡用于指定要在 Tank View
（设置储罐视图）
（储罐视图）
窗口中显
选项卡。
3. 如果希望编辑现有表布局，则单击 Load Table（加载表）按钮。
4. 在 Preferences
Parameters
参数。
5. 单击 Move（移动）按钮将其移动到 Preferences
储罐视图）
6. 为您希望包括的每个参数重复执行此过程。使用 Move All（全部移动）按钮可一
次将所有变量移动到 Selected Parameters
34 Emerson.com/Rosemount
（首选项）
（可用参数）
窗口右侧的 Selected Parameters
/Setup Tank View
窗格中，选择要在 Tank View
（设置储罐视图）
（储罐视图）
（首选项）
（所选参数）
（所选参数）
列表框。
窗口左侧的 Available
窗口中显示的
/Setup Tank View
窗格。
（设置
参考手册 设备安装
00809-0306-5100 2022 年 2 月
7. 确保要在 Tank View
Parameters
（所选参数）
（储罐视图）
列表框中，如下所示：
窗口中显示的所有参数均包括在 Selected
8. 如果您希望存储当前储罐视图表以供将来使用，请单击 Save As（另存为）按钮。
9. 单击 OK（确定）按钮，以保存当前 Tank View（储罐视图）设置并关闭窗口。
注
当单击 Apply（应用）或 OK（确定）按钮时，参数设置会存储在 Tank View
视图）
窗口当前使用的表布局中。
（储罐
罗斯蒙特储罐计量
35
设备安装 参考手册
2022 年 2 月 00809-0306-5100

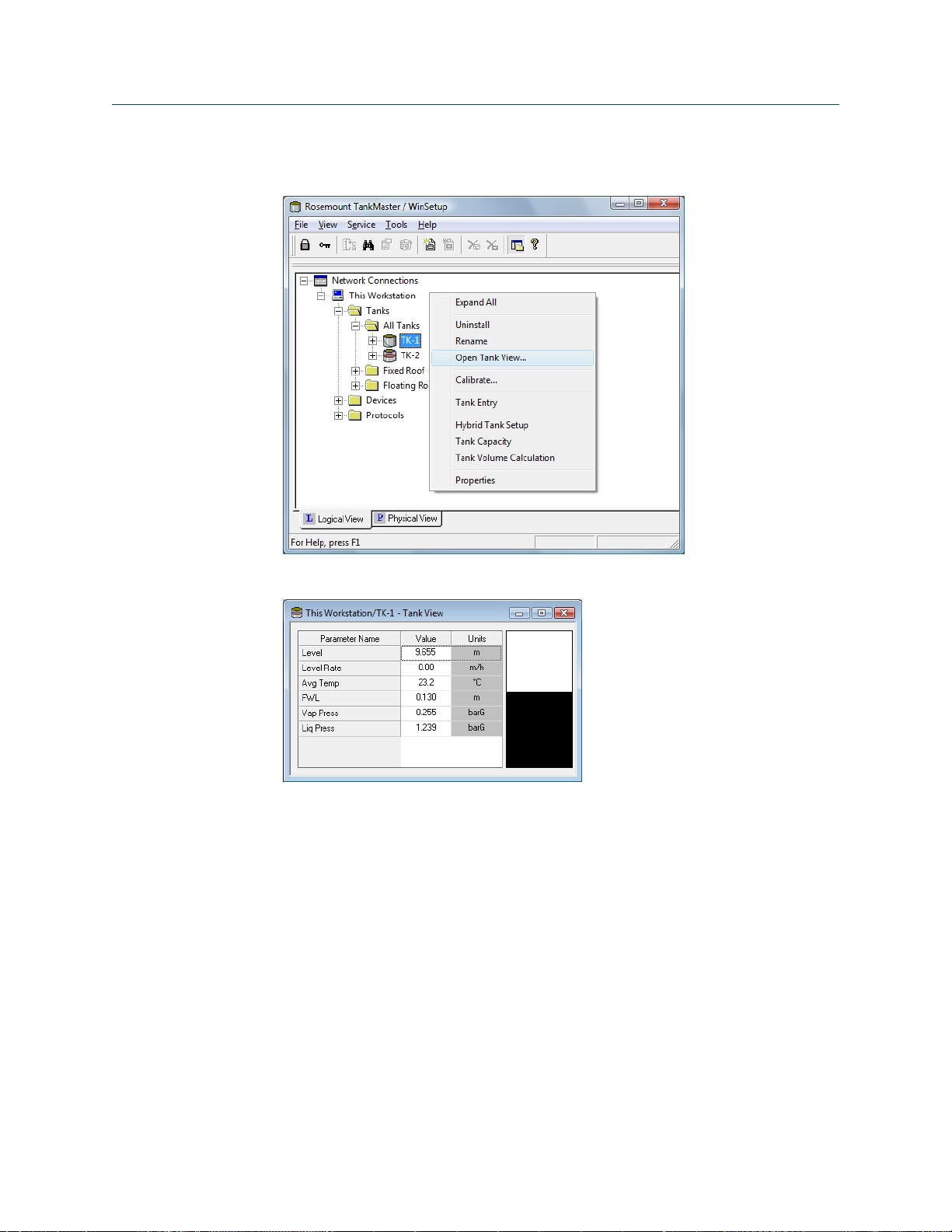

10. 要查看指定的储罐参数，请单击鼠标右键并选择 Open Tank View（打开储罐视
图）：
储罐视图窗口显示 Setup Tank View
（设置储罐视图）
中组态的所选参数。
36 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.3.8
储罐可见性
通过 Tanks Visibility
当前 TankMaster WinOpi 客户端上显示。
过程
1. 从 Service（服务）菜单中，选择 Preferences（首选项）。
2. 在 Preferences
（储罐可见性）
（首选项）
窗口中，选择 Tanks Visibility
选项卡可组态远程储罐服务器上的储罐，以使它们在
（储罐可见性）
选项卡。
罗斯蒙特储罐计量
3. 选中 Enable Tank Visibility（启用储罐可见性）功能复选框。
4. 从 Select tank server
务器。
5. 在 Select tanks to be visible on this workstation
窗格中，选中您希望在当前工作站上显示的储罐。
在默认设置中，所有储罐均可见。
6. 如果您希望安装在远程服务器上的储罐也在当前工作站上自动显示，请选中
Visible on this workstation（在此工作站上显示）。
（选择储罐服务器）
下拉列表，选择储罐安装到的远程储罐服
（选择要在此工作站上显示的储罐）
37
设备安装 参考手册
2022 年 2 月 00809-0306-5100
7. 单击 OK（确定）按钮，以存储当前组态并关闭 Preferences

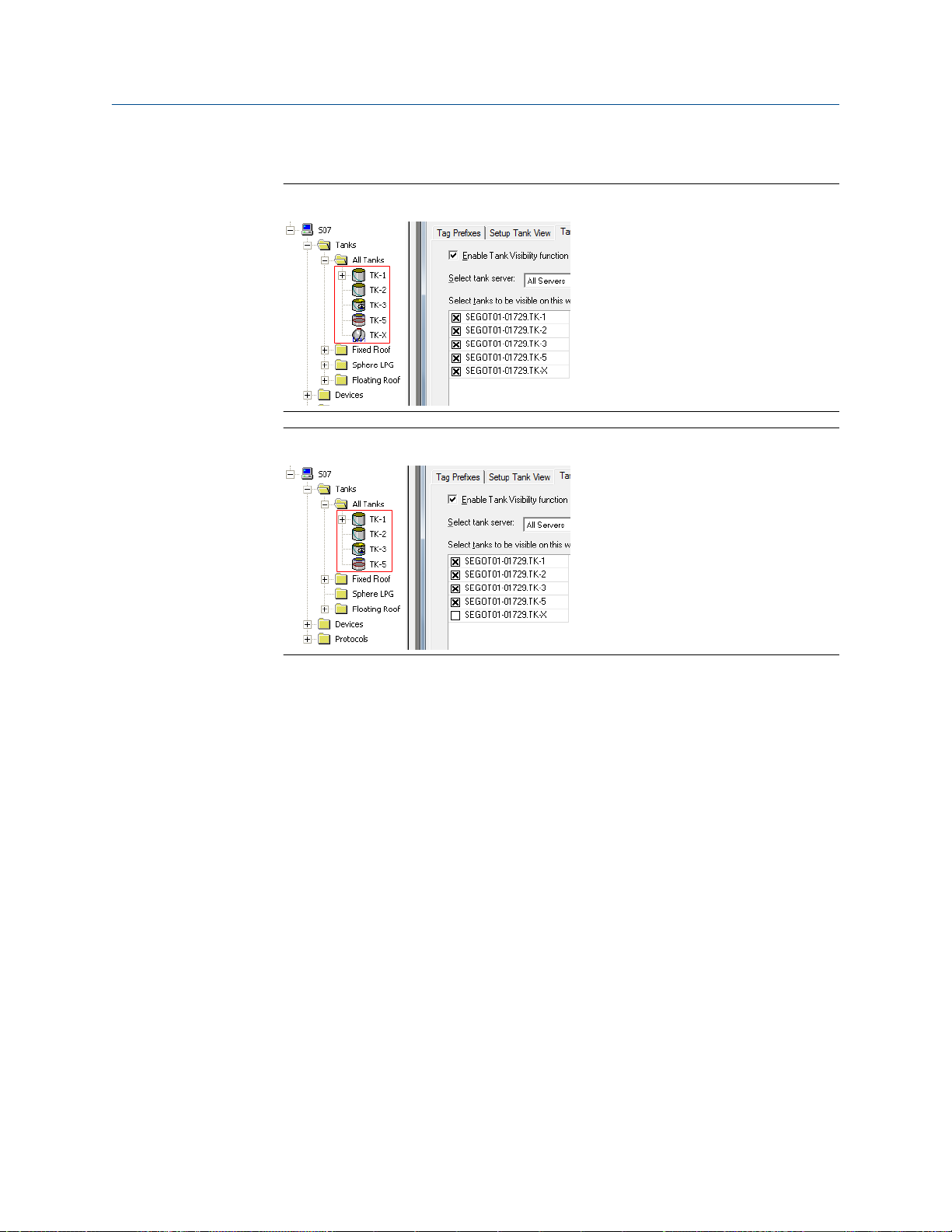

图 2-3: 为所有储罐启用可见性
图 2-4: 为一个储罐禁用可见性 (TK-X)
（首选项）
窗口。
38 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.4
2.4.1
现场仪表安装概述
罗斯蒙特 TankMaster 软件支持许多现场仪表，例如：
• 罗斯蒙特 2460 现场通讯单元
• 罗斯蒙特 2410 储罐 Hub
• 罗斯蒙特 5900 雷达液位计
• 罗斯蒙特 2240S 多点输入温度变送器
罗斯蒙特 2230 显示单元
•
• 罗斯蒙特 5408 雷达液位变送器
• 罗斯蒙特 5300 导波雷达
• 罗斯蒙特 3051/3051S 压力变送器
• 罗斯蒙特 644 温度变送器
组态
TankMaster 安装包括罗斯蒙特储罐计量系统组态，以便与 TankMaster 工作站和现场仪
表通讯，同时还包括仪表特定参数组态。
雷达液位计组态包括：
• 映射到特定储罐
• 通讯参数
• 仪表特定参数
• 罐型
• 储罐环境参数
辅助储罐仪表 (ATD) 组态包括：
• 通讯地址
• 将测量变量映射到源仪表
• 罗斯蒙特 2240S 多点输入温度变送器或其他受支持温度变送器
• 温度元件
• 水位传感器
• 罗斯蒙特 2230 显示单元
• 其他受支持现场仪表
罗斯蒙特储罐计量
39
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.5
安装罗斯蒙特 2460 现场通讯单元
下面是如何在罗斯蒙特储罐计量系统中安装和组态罗斯蒙特 2460 现场通讯单元的简要
说明。
过程
1. 确保罗斯蒙特 TankMaster WinSetup 程序已启动并且正在运行。
2. 启用并组态一个协议通道，以与 TankMaster PC 上的适当端口建立通讯。
3. 在 TankMaster WinSetup 中启动安装向导：
a) 在 Devices（罐区仪表）文件夹上单击鼠标右键。
b) 选择 Install new（安装新的）选项。
4. 选择仪表类型“2460 System Hub（2460 现场通讯单元）”。
5. 在“2460 System Hub Tag（2460 现场通讯单元标签）”输入字段中，指定一个名称
标签。此标签将在各个窗口和对话框中用作罗斯蒙特 2460 的标识符。
6. 单击 Next（下一步）按钮，以继续执行安装向导。
7. 验证是否正确组态“Host（主机）”和“Field（现场）”端口。主机端口用于与
TankMaster 工作站或其他主机系统进行通讯。现场端口用于与罗斯蒙特 2410 储
罐 Hub、罗斯蒙特 5900S 雷达液位计及其他现场仪表进行通讯。
8. 组态 Tank Database（储罐数据库）。确保正确设置了所连接仪表的 Modbus® 地
址。这些地址必须与罗斯蒙特 2410 储罐 Hub 的数据库设置相对应。
相关信息
Rosemount 2460 Reference Manual
40 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.6
2.6.1
安装罗斯蒙特 2410 储罐 Hub
安装向导涵盖罗斯蒙特 2410 储罐 Hub 的基本组态。如果需要进一步组态主要总线、辅
助总线、继电器输出和混合密度计算，则必须通过 2410 储罐 Hub Properties
口单独完成。
相关信息
Rosemount 2410 Reference Manual
使用向导安装罗斯蒙特 2410
在组态罗斯蒙特 2410 储罐 Hub 之前，正确组态罗斯蒙特 2460 现场通讯单元的储罐数据
库十分重要。这样可确保现场通讯单元能够从不同的现场仪表收集数据。
过程
1. 在工作区窗口中，选择 Devices（罐区仪表）文件夹。
（属性）
窗
罗斯蒙特储罐计量
2. 单击鼠标右键并选择 Install New（安装新的），或从 Service（服务）菜单中选择
Devices（罐区仪表） → Install New（安装新的）。

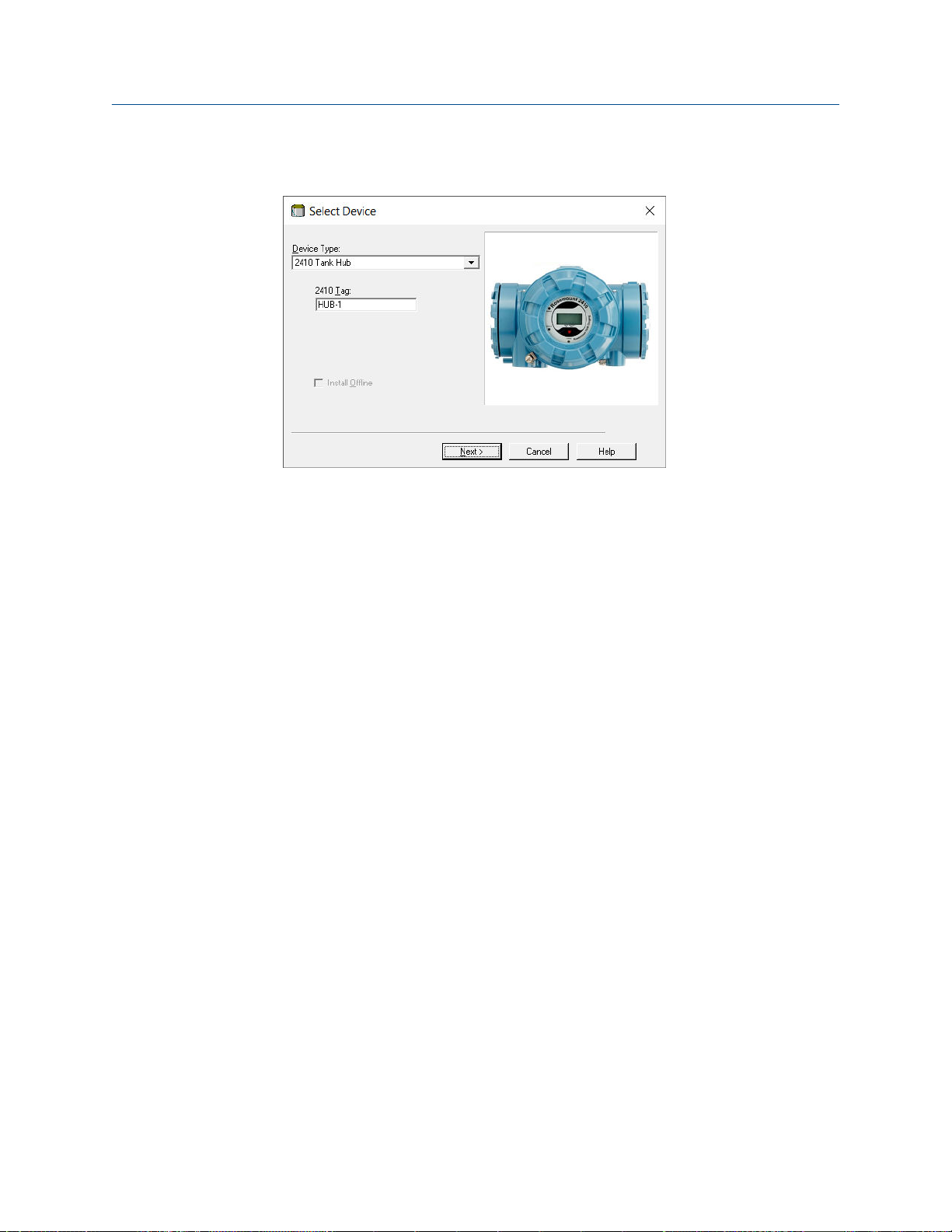

系统将显示 Select Device
（选择仪表）
窗口。
41
设备安装 参考手册
2022 年 2 月 00809-0306-5100
3. 从 Device Type（仪表类型）下拉列表中，选择 2410 Tank Hub（2410 储罐
Hub）选项。
4. 在 2410 HUB 标签输入字段中输入一个名称。此标签将在各窗口和对话框中用作罗
斯蒙特 2410 储罐 Hub 的标识符。
5. 单击 Next（下一步）按钮继续进行通讯设置。
相关信息
安装罗斯蒙特 2460 现场通讯单元
42 Emerson.com/Rosemount
参考手册
00809-0306-5100 2022 年 2 月
设备安装
通讯设置
过程
1. 指定 TankMaster 是直接与罗斯蒙特 2410 储罐 Hub 直接通讯，还是通过罗斯蒙特
2460 现场通讯单元进行通讯。
2. 如果储罐 Hub 连接到现场通讯单元，则从 2460 Tag（2460 标签）下拉列表中选
择适当的现场通讯单元。
3. 如果储罐 Hub 直接连接到 TankMaster PC 且不通过现场通讯单元，则指定与
TankMaster 工作站上的通讯端口关联的通讯协议通道。要查看启用的通道：
a) 在 WinSetup 工作区中，打开 Protocols（协议）文件夹
b) 在 ModbusMaster 协议图标上单击鼠标右键
c) 选择 Properties（属性）选项
要查看与某个通道关联的通讯端口：
a) 右键单击协议通道图标
b) 打开 Communication
4. 要验证与储罐 Hub 的通讯，输入当前 Modbus 地址并单击 Verify Communication
（验证通讯）按钮。如果输入了正确的 Modbus 地址（储罐 Hub 附带默认
Modbus 地址=247），将显示 Unit Id（单元 ID）。
注
如果使用同一默认地址 (247) 连接多个罗斯蒙特 2410 储罐 Hub，则必须更改该地
址才能使用“Verify（验证）”命令。
5. 在 2410 Tank Hub Communication（2410
一步）按钮继续储罐 Hub 的安装过程。
（通讯）
选项卡，并查看选择的通讯端口。
储罐
Hub
通讯）
窗口中，单击 Next（下
罗斯蒙特储罐计量
43
设备安装 参考手册
2022 年 2 月 00809-0306-5100
相关信息
主机设备协议通道组态
如何更改罗斯蒙特 2410 的 Modbus 地址
如何更改罗斯蒙特 2410 的 Modbus® 地址
过程
1. 在 2410 Tank Hub Communication（2410
Address on Device（更改仪表上的地址）按钮打开 Change Address
窗口。
2. 输入 Unit ID（单元 ID）和新的 Modbus Address（Modbus 地址）。当更改仪表
地址时，单元 ID 用作仪表的唯一标识符。单元 ID 位于仪表上安装的标签上。
提示
如果没有其他相连仪表使用与当前仪表相同的地址，则可以通过将当前地址输入
到 2410 Tank Hub Communication
址）字段，然后单击 Verify Communication（验证通讯）按钮来查找 Unit ID（单
元 ID）。
3. 单击 OK（确定）按钮确认地址设置并关闭 Change Address
4. 在 2410 Tank Hub Communication
Communication（验证通讯）按钮，检查 TankMaster 工作站和罗斯蒙特 2410 储
罐 Hub 之间是否已建立通讯。当 TankMaster 找到储罐 Hub 时，将显示单元 ID。
（
（
2410
2410
储罐
储罐
储罐
Hub
Hub
Hub
通讯）
通讯）
通讯）
窗口中，单击 Change
（更改地址）
窗口中的 Address（地
（更改地址）
窗口中，单击 Verify
窗口。
44 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
储罐数据库设置
每个储罐在罗斯蒙特 2410 储罐数据库中都由一个位置代表。连接到罗斯蒙特 2410 的每
个仪表都会映射到一个储罐位置。对于每个储罐位置，都会分配一个名称作为储罐的标
识符。储罐数据库会将现场仪表映射到各个储罐，并在每次罗斯蒙特 2460 现场通讯单
元请求测量数据时标识仪表。
过程
1. Device Type（仪表类型）列会列出在 Tankbus 上通讯的所有仪表。确保连接到
Tankbus 的所有仪表均在 Device Type（仪表类型）列表中显示，以验证是否正常
通讯。
2. 在 Tank Position（储罐位置）列中，通过从储罐数据库的下拉列表中选择适当的
编号，将每个仪表映射到一个储罐。
示例
下面的示例显示了连接到罗斯蒙特 2410 储罐 Hub 的储罐。请注意，映射到仪表
的储罐位置已启用，可供编辑。您可以在 Tank Hub Tank Database
数据库）
窗口的右侧更改储罐名称和 Modbus® 地址。
（储罐
Hub
储罐
罗斯蒙特储罐计量
45
设备安装 参考手册
2022 年 2 月 00809-0306-5100
3. 可选： 罗斯蒙特 2410 的多储罐型号
(2)
允许您将几个储罐连接到单个储罐 Hub。
示例

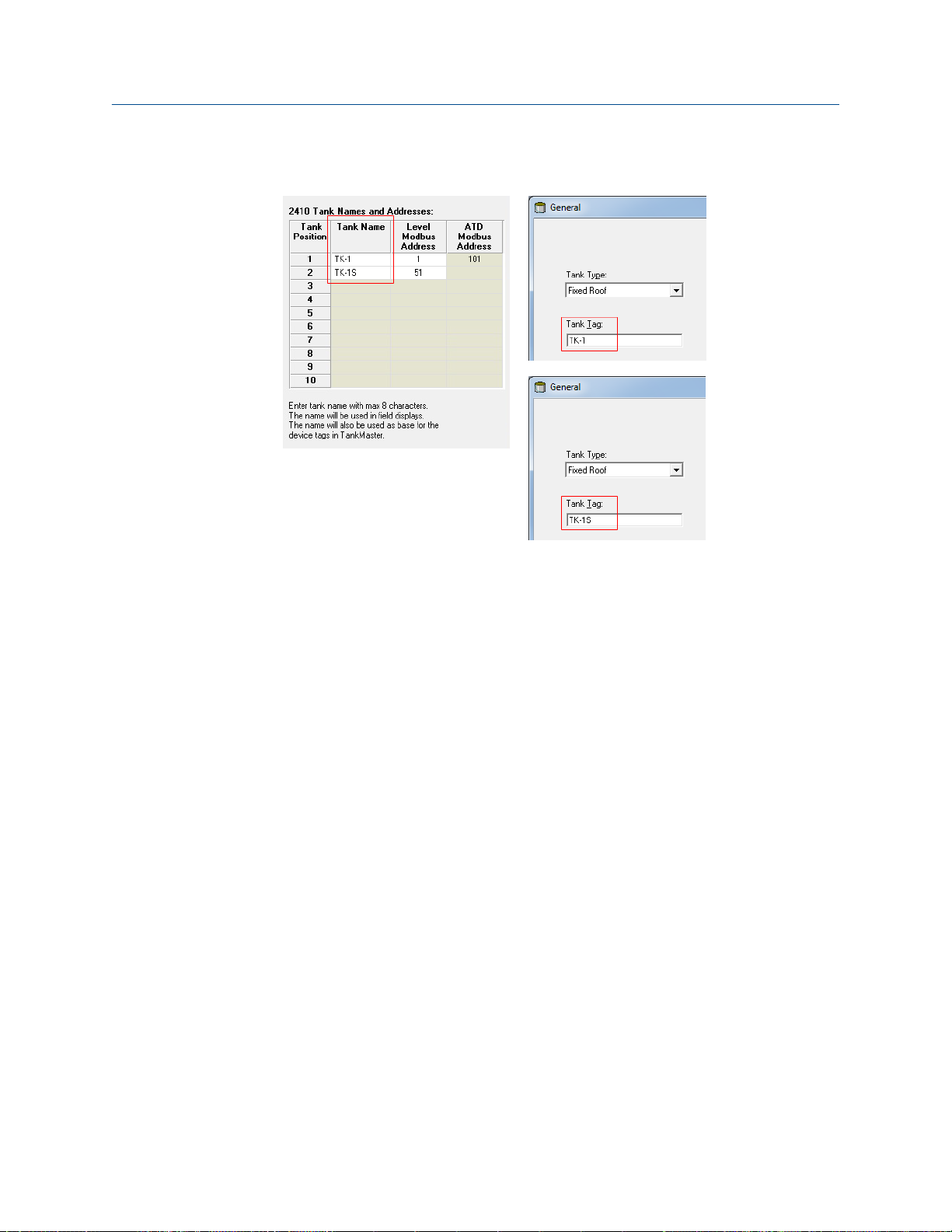

下面的示例显示了三个储罐连接到用于多个储罐的储罐 Hub。
(2)
罗斯蒙特
据表》。
4. 在“Tank Name（储罐名称）”字段中输入所需的名称。稍后在安装与当前罗斯蒙特
2410 储罐 Hub 关联的储罐时，也应使用这些储罐名称。
5. 对于每个储罐，在要与液位计关联的 Level Modbus Address（液位 Modbus 地
址）列中指定一个 Modbus 地址。此地址必须是罗斯蒙特 2460 现场通讯单元的储
罐数据库中组态的 Modbus 地址。Level Modbus Address（液位 Modbus 地址）
用于在分配来自现场通讯单元的测量数据请求时标识液位计。
6. 储罐上的各类非液位仪表由罗斯蒙特储罐计量系统中的单个 ATD 仪表表示。
• 在储罐位置 1 中，罗斯蒙特储罐计量系统使用罗斯蒙特 2410 储罐 Hub 本身的
• 对于储罐位置 2 至 10
• 空 ATD Modbus 地址字段表示没有 ATD 仪表映射到该特定储罐位置。
2410 储罐 Hub
Modbus 地址作为 ATD Modbus 地址。在上面的示例中，储罐 Hub 具有
Modbus 地址 101。此地址也自动用作 ATD Modbus 地址。
(2)
，在要与不同 ATD 仪表关联的 ATD Modbus 地址列
中，您需要指定 Modbus 地址。
重要
ATD Modbus 地址必须与罗斯蒙特 2460 现场通讯单元的储罐数据库中组态的
地址相同。
的多储罐型号需要型号代码选项 M。有关更多信息，请参阅《罗斯蒙特储罐计量系统数
46 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
7. 单击 Next（下一步）按钮继续执行安装过程。
相关信息
安装罗斯蒙特 2460 现场通讯单元
Rosemount 2460 Reference Manual
安装储罐
罗斯蒙特储罐计量
47
设备安装 参考手册
2022 年 2 月 00809-0306-5100
仪表标签设置
Level Tags（液位标签）和 ATD Tags（ATD 标签）根据 2410 Tank Hub Tank Database
（
2410
储罐
Hub
储罐数据库）
签前缀）
字段。
过程
窗口中的标签前缀的组态自动完成组态。 但是，可以编辑液位标签和 ATD 标签
1. 验证 TankMaster Level Tag（TankMaster 液位标签）是否正确，或输入新的标
签。
窗口中的储罐名称和 Preferences
（首选项）
/Tag Prefix
（标
2. 验证 TankMaster ATD Tag（TankMaster ATD 标签）是否正确，或输入新的标
签。 如果 ATD 标签字段为空且禁用，则没有 ATD 仪表与该储罐位置关联。
3. 单击 Next（下一步）按钮继续执行安装过程。
相关信息
设置名称标签前缀
48 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
本地显示屏设置
选择要在罗斯蒙特 2410 储罐 Hub 的一体化显示屏面板上显示的参数。显示屏以 Display
Toggle Time（显示切换时间）指定的频率交替显示所选项目。
过程
1. 在 Units for Display
（显示单位）
窗格中，从下拉列表中选择所需测量单位。这些
测量单位将由 2410 本地显示屏在显示各个储罐变量时使用。
罗斯蒙特储罐计量
2. 在 Display Tanks
（显示储罐）
窗格中，选中要在罗斯蒙特 2410 一体化显示屏中显
示的储罐的复选框。
3. 在 Display Tank Parameters
（显示储罐参数）
窗格中，通过选中相应的方框来选择
要显示的储罐参数。请参阅表 2-2，了解有关可用参数的更多信息：
表
2-2: 本地显示屏上可显示各储罐参数
储罐参数 说明
Level（液位） 所显示储罐中的当前产品液位。
Distance（距离） 距离（空高）是从储罐参考点到产品液面的测量值。
Level rate（液位变化率） 排空或充填储罐时产品液面的移动速度。
Signal strength（信号强度） 雷达液位计测量信号的信号强度。
Free water level（自由水
位）
Vapor pressure（气相压力） 储罐气相压力。
储罐底部的水位。当储罐中安装有水位传感器时可用。
49
设备安装 参考手册
2022 年 2 月 00809-0306-5100
表 2-2: 本地显示屏上可显示各储罐参数 (续)
储罐参数 说明
Liquid pressure（液体压力） 产品液体压力。
Air pressure（空气压力） 环境空气压力。
Air temperature（空气温
度）
Vapor temperature（蒸气温度）储罐蒸气温度。
Product temperature（产品
温度）
Tank temperature（储罐温度）储罐中产品和蒸气的平均温度。
Temperature 1, 2 ...（温度
1、2...）
Observed density（计量密度）当前产品温度下的实际产品密度。
Reference density（参考密度）参考温度下的密度（用于库存计算）。
Volume（体积） 总计量体积。
User Defined（用户定义）1
至 5
环境空气温度。
产品的平均温度。
元件 1、2 等测量的温度值。
高级组态的变量。
4. 输入 Display Toggle Time（显示切换时间）。本地显示屏上的信息以“Display
Toggle Time（显示切换时间）”值指定的频率交替显示所选项目。

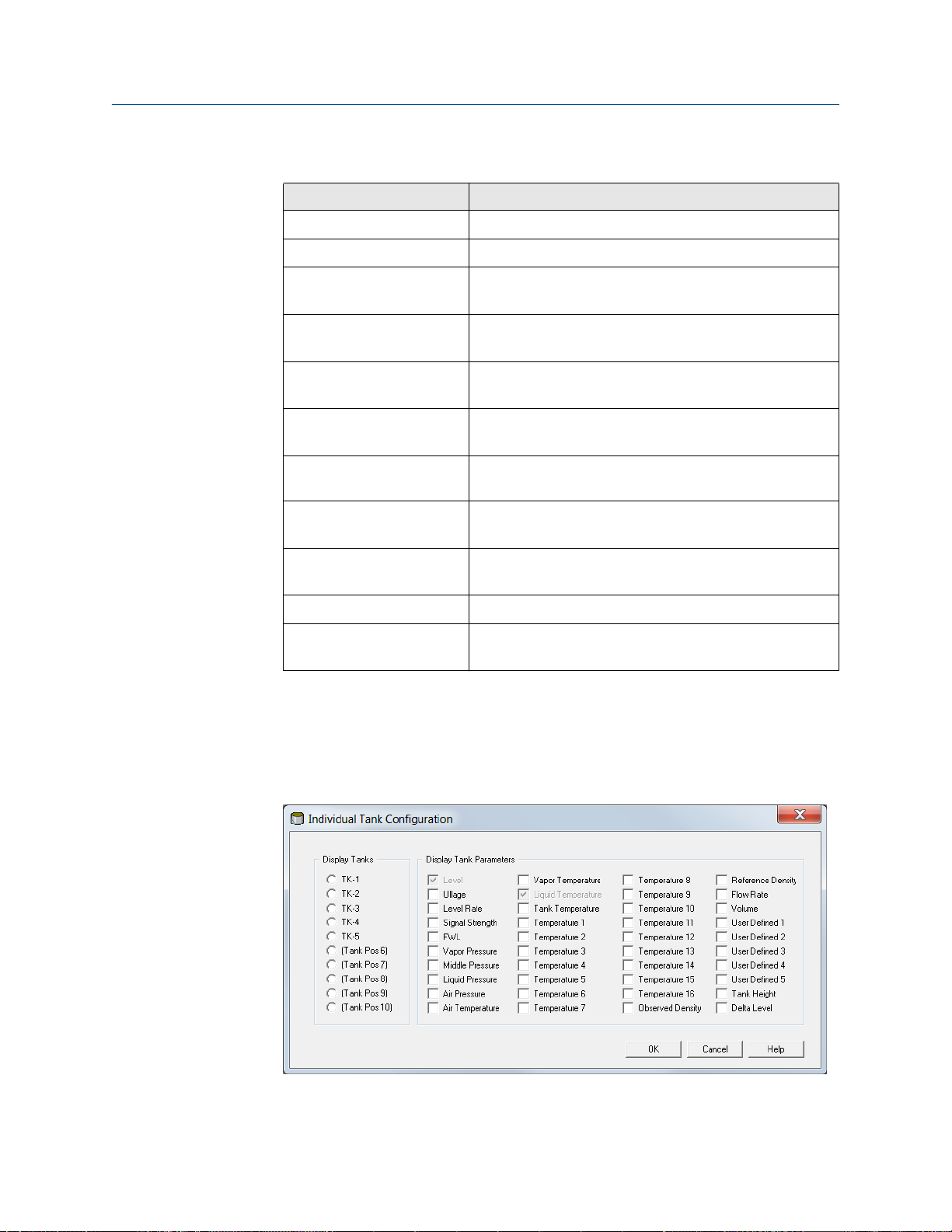

5. 可对储罐 Hub 进行组态，以便为储罐总线上的每个储罐显示不同的参数。在 2410
储罐 Hub 本地显示屏窗口中，单击 Individual Tank Configuration（单个储罐组
态）按钮：
50 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
6. Display Tanks
（显示储罐）
窗格具有储罐数据库中的所有储罐位置列表。括号内的
储罐位置（例如，“(Tank Pos 6)（（储罐位置 6））”）未在罗斯蒙特 2410 的储罐
数据库中组态。
7. 选择所需储罐位置，并选择要在显示屏上显示的参数。 为每个储罐位置重复此过
程。
8. 单击 OK（确定）按钮存储组态并返回 2410 Tank Hub（2410
储罐
Hub）窗口。
9. 单击 Next（下一步）按钮继续执行安装过程。
罗斯蒙特储罐计量
51
设备安装 参考手册
2022 年 2 月 00809-0306-5100
组态摘要
2410 Tank Hub Summary
库中包括的所有仪表的信息。
过程
1. 验证 2410 Tank Hub Summary（2410
地址、液位标签和 ATD 标签是否正确。如果需要进行任何更改，则单击 Back（返
回）按钮，直到显示相应的组态窗口。
（
2410
储罐
Hub
摘要）
窗口显示有关罗斯蒙特 2410 的储罐数据
储罐
Hub
摘要）
窗口中显示的所有 Modbus
®
2. 通过选中 Install Level and AUX devices（安装液位和 AUX 仪表）复选框，连接到
储罐 Hub 的现场仪表将在 TankMaster 工作区中自动安装。默认情况下，此复选框
处于选中状态，这是建议的设置。
安装完成后，需要通过 Properties
AUX devices（安装液位和 AUX 仪表）复选框将简化安装过程。 然而，稍后可使
用各个仪表的仪表安装向导安装现场仪表（液位计和 ATD）。
52 Emerson.com/Rosemount
（属性）
窗口组态仪表。使用 Install Level and
参考手册 设备安装
00809-0306-5100 2022 年 2 月
3. 单击 Finish（完成）按钮确认安装。已安装的仪表将在工作区窗口中显示。
已安装的仪表将在
工作区
窗口中显示。
图 2-5: 仪表在 WinSetup 工作区窗口中显示
补充条件
确保正确组态仪表。
相关信息
安装罗斯蒙特 5900 雷达液位计
安装辅助储罐仪表
使用仪表安装向导
罗斯蒙特储罐计量
53
设备安装 参考手册
2022 年 2 月 00809-0306-5100
高级组态
安装向导不包括可用于罗斯蒙特 2410 储罐 Hub 的所有组态选项。更多组态可通过 2410
储罐 Hub 组态窗口完成：
• 主要总线的主机通讯参数
• 辅助总线的主机通讯和模拟仿真参数
• 虚拟继电器
• 混合密度计算
有关如何组态罗斯蒙特 2410 储罐 Hub 的更多信息，请参阅《罗斯蒙特 2410 储罐 Hub
参考手册》(00809-0106-2410)。
相关信息
Rosemount 2410 Reference Manual
54 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.7
安装罗斯蒙特 5900 雷达液位计
这是如何使用 TankMaster WinSetup 组态软件设置罗斯蒙特 5900 雷达液位计的说明。适
用于罗斯蒙特 5900S 以及罗斯蒙特 5900C。下面示例中的图片在大多数情况下来自于罗
斯蒙特 5900S，但如未另行说明，则功能对于罗斯蒙特 5900C 来说相同。
通常，罗斯蒙特 5900 雷达液位计作为罗斯蒙特 2410 储罐 Hub 安装过程的一部分安装在
TankMaster WinSetup 中。安装完成后，通过 5900 RLG Properties
蒙特 5900。 5900 RLG“Properties（属性）”窗口包括用于基本和高级组态的选项卡。
当在现有罗斯蒙特储罐计量系统中将罗斯蒙特 5900 雷达液位计连接到罗斯蒙特 2410 储
罐 Hub 时，需要将液位计映射到储罐 Hub 的数据库中的适当储罐。通过 5900 RLG
“Properties（属性）”窗口执行组态。
罗斯蒙特 5900 最方便的安装方式是利用罗斯蒙特 2410 储罐 Hub 安装过程中包含的集成
选项。
也可使用 WinSetup 安装向导进行安装和组态， 但此方法应仅在特殊情况下使用，例
如，5900 在后期阶段连接到 Tankbus 时，而在安装罗斯蒙特 2410 储罐 Hub 时不可用。
罗斯蒙特 5900 雷达液位计基本组态中包括以下组态步骤：
通讯参数
•
• 天线类型
• 罐型
（属性）
窗口组态罗斯
罗斯蒙特的组态可能还包括：
• Tank Scan（储罐扫描）
• Empty Tank Handling（空罐处理）
由于产品的属性、储罐形状或其他情况，除基本组态外，可能还需要进一步组态。储罐
中的干扰物体和湍流条件可能需要采取改进措施。高级组态选项包括：

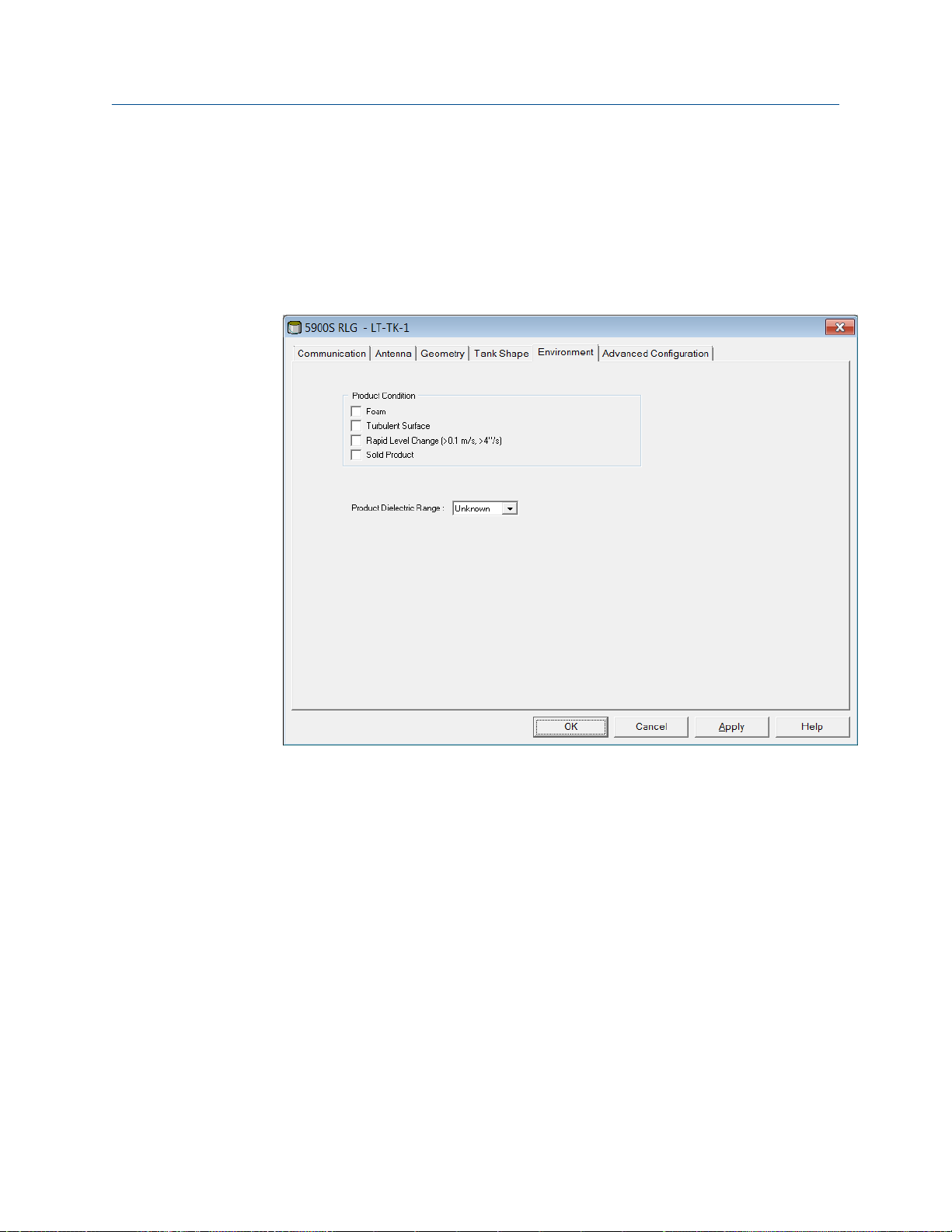

• Tank Environment（储罐环境）
• Tank Shape（储罐形状）
• Surface Echo Tracking（液面回波跟踪）
• Filter Settings（滤波器设置）
相关信息
使用安装向导安装罗斯蒙特 5900
高级组态
添加储罐
罗斯蒙特储罐计量
55
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.7.1
通过 Properties（属性）窗口进行组态
罗斯蒙特 5900 雷达液位计的基本组态过程简单明了且易于执行。
Properties
以下操作：
过程
（属性）
1. 在 WinSetup
5900S 雷达液位计图标。
窗口中提供所有组态选项。对于罗斯蒙特 5900 的基本组态，请执行
工作区
窗口中，打开 Devices（罐区仪表）文件夹并选择罗斯蒙特
罗斯蒙特
5900 RLG
56 Emerson.com/Rosemount
参考手册
00809-0306-5100 2022 年 2 月
2. 单击鼠标右键并选择 Properties（属性），或从 Service（服务）菜单中选择
Devices（罐区仪表） → Properties（属性）。
设备安装
Communication
罗斯蒙特 5900 的基本组态。
（通讯）
、Antenna
（天线）
和 Geometry
（几何尺寸）
选项卡涵盖
罗斯蒙特储罐计量
3. 选择 Communication
态。
4. 验证储罐位置。
Connected to 2410 HUB
名称，以及仪表在储罐 Hub 的数据库中映射到的储罐位置。储罐位置指示与仪表
关联的储罐。
在大多数情况下，罗斯蒙特 2410 单储罐型号用于液位计。在这些情况下，储罐
Hub 的数据库中仅使用一个储罐位置。
如果使用罗斯蒙特 2410 的多储罐型号连接多个储罐，可通过 2410 储罐 Hub
Properties
罐：
（属性）
a) 在 WinSetup 工作区中，在罗斯蒙特 2410 图标上单击鼠标右键。
b) 选择 Properties（属性）并打开 Tank Database
c) 选择所需的储罐位置。
（通讯）
选项卡。请注意，红色液位计图标表示仪表需要组
（连接到
/Tank Database
2410 HUB）字段显示罗斯蒙特 2410 储罐 Hub 的
（储罐数据库）
窗口将液位计映射到另一个储
（储罐数据库）
选项卡。
57
设备安装
2022 年 2 月 00809-0306-5100
5. 验证 Modbus® 地址是否正确。要更改地址：
a) 单击 Change（更改）按钮，以打开 Communication
b) 单击 Change Address on Device（更改仪表上的地址）按钮，以打开
Change Address
c) 输入 Unit ID（单元 ID）。当更改仪表地址时，单元 ID 用作仪表的唯一标识
符。单元 ID 位于主标签上。
d) 设置所需的 Modbus address（Modbus 地址）。
（更改地址）
窗口：
（通讯）
参考手册
窗口。
e) 单击 OK（确定）确认设置并关闭 Change Address
f) 单击 OK（确定）关闭 Communication
6. 在 5900 RLG Properties
用）按钮，以在 5900 保持寄存器中存储 Modbus 地址。

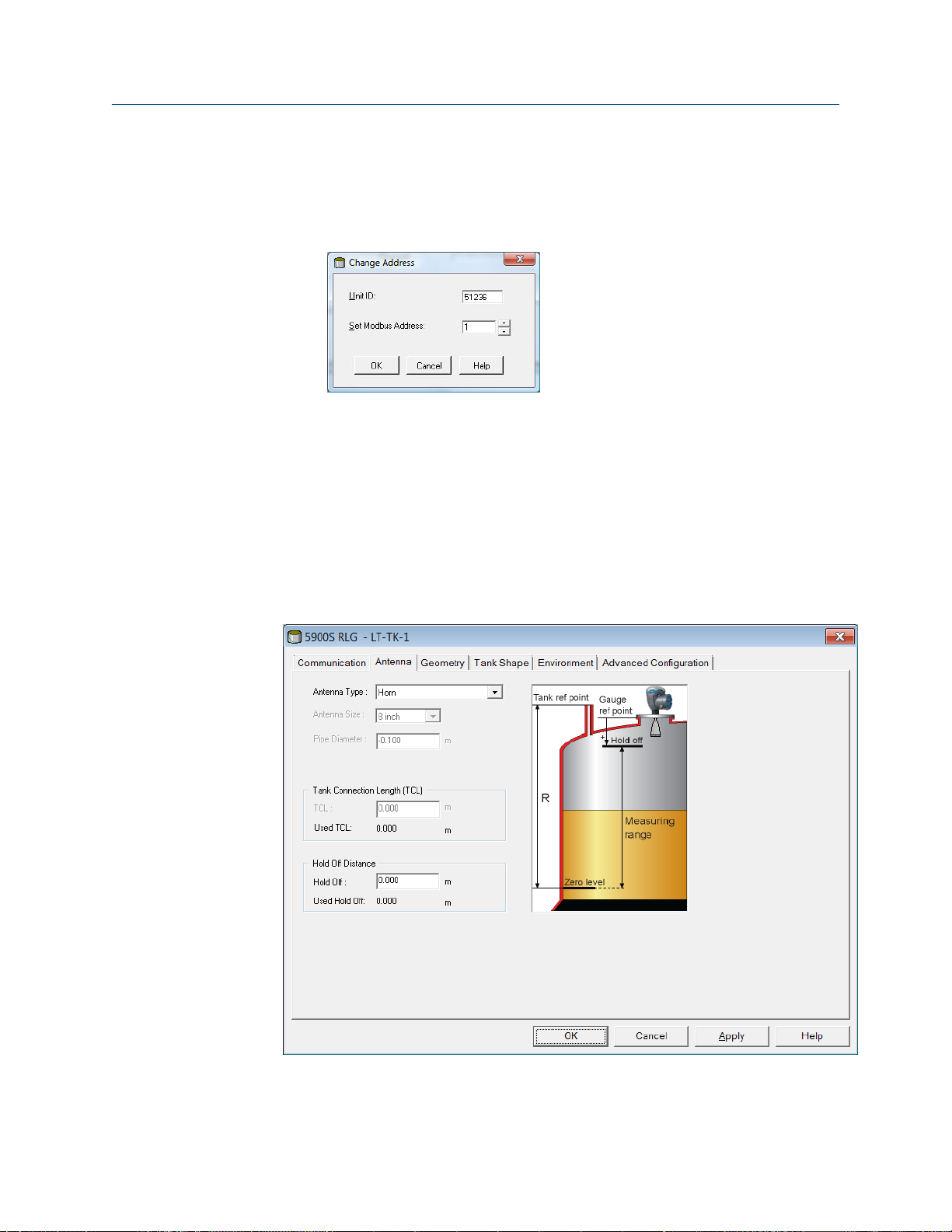

7. 选择 Antenna
（天线）
（属性）
选项卡：
/Communication
（通讯）
（通讯）
（更改地址）
窗口。
窗口中，单击 Apply（应
窗口。
8. 选择其中一种预定义 Antenna Types（天线类型），以匹配附加到液位计上的天
线。对于预定义天线，会自动组态大量参数，以便优化测量性能。
58 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
如果管嘴附近存在干扰物体，可能需要调整 Hold Off Distance（间隔距离）。通
过增大间隔距离，减小储罐上部的测量范围。
对于非标准天线，可以选择其中一种用户定义的天线。然而，在使用此高级选项
之前，建议您联系艾默生自动化解决方案/罗斯蒙特储罐计量部门以寻求建议。
9. 单击 Apply（应用）按钮保存组态。
10. 选择 Geometry
（几何尺寸）
选项卡：
罗斯蒙特储罐计量
11. 输入罐型参数：
a) Tank Reference Height（储罐参考高度）。这是从人工投尺测量管嘴（储
罐参考点）到接近储罐底部零液位（基准保护板）的距离。
b) Reference Distance (G)（参考距离 (G)）。这是从液位计参考点到储罐参考
点（位于接触储罐管嘴的法兰的侧面）的距离。如果储罐参考点位于液位
计参考点上方，则 G 为正值，否则 G 为负值（请参见图 2-6）。
当罗斯蒙特 5900 与导波管阵列天线和铰接盖搭配使用时，储罐参考点位于
舱盖内部的人工投尺测量板上。人工投尺测量板也用作此天线类型的液位
计参考点，这表示 G=0。
59
G>0
A
B
G<0
设备安装
参考手册
2022 年 2 月 00809-0306-5100
c) Minimum Level Distance (C)（最小液位距离 (C)）。这定义为 Zero Level
（零液位）（投尺测量基准点）与产品液面最低液位之间的距离。通过指
定 C 距离，可以将测量范围扩至储罐底部。
C>0：当产品液面低于“Zero Level（零液位）”时，液位计会显示负液位
值。Show negative level values as zero（将负液位值显示为零）复选框可
用于将低于零液位（基准保护板）的产品液位显示为等于零。
C=0：如果产品液位低于基准保护板，则低于“Zero Level（零液位）”的测
量不会被批准，即，RLG 会报告“invalid level（液位无效）”。
图 2-6: 参考距离 (G)
A.
储罐参考点
B.
液位计参考点
12. 输入 Calibration Distance（校准距离）。使用此参数可校准液位计，以使测量的
产品液位与人工投尺测量的液位相匹配。当安装液位计时，可能必须进行微调。
例如，如果图纸所示的储罐尺寸与实际尺寸不完全一致，则实际储罐高度和仪表
数据库中存储的值之间可能出现微小偏差。
对于导波管应用，TankMaster WinSetup 程序中的 Calibrate（校准）功能是可组
态 Calibration Distance（校准距离）和 Correction Factor（修正系数）的有用工
具。
13. 可选： 如果您不希望变送器显示负液位值，则选中 Show negative level as zero
（将负液位值显示为零）复选框。
14. 单击 OK（确定）按钮，以保存组态并关闭组态窗口。
补充条件
除上述组态步骤外，罗斯蒙特 5900 的基本组态可能包括使用 Tank Scan（储罐扫描）功
能来验证储罐中是否没有干扰液位测量的干扰物体。此外，Empty Tank Handling（空罐
处理）功能可用于优化储罐底部附近的测量性能。
相关信息
天线组态
储罐数据库设置
高级组态
校准液位计
Rosemount 5900S Reference Manual
60 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
Rosemount 5900C Reference Manual
罗斯蒙特储罐计量
61
设备安装 参考手册
2022 年 2 月 00809-0306-5100
天线组态
在 5900 Properties
类型，需要额外组态，如天线尺寸和管道直径。
天线类型：
• 喇叭状
• 抛物面
• 导波管阵列固定
• 导波管阵列舱盖
• LPG/LNG
• 锥形 (5900C)
• 锥形管 (5900C)
对于 LPG/LNG 天线，需要选择适当选项：
• LPG/LNG 150 PSI + 阀门
• LPG/LNG 150 PSI
• LPG/LNG 300 PSI + 阀门
• LPG/LNG 300 PSI
• LPG/LNG 600 PSI + 阀门
（属性）
/Antenna
（天线）
窗口中，提供几种天线类型。对于其中某些
(3)
仅限罗斯蒙特
• LPG/LNG 600 PSI
对于锥形天线，提供以下选项：
• 锥形 4" PTFE
• 锥形 4" 石英
• 锥形 6" PTFE
• 锥形 6" 石英
• 锥形 8" PTFE
• 锥形 8" 石英
对于锥形管天线，提供以下选项：
• 锥形管 PTFE
• 锥形管石英
管道直径
对于导波管阵列、LPG 和锥形管
管内的较低微波传播速度。 有关如何针对导波管安装校准 5900 的信息，另请参阅第
138 页上的“使用校准功能”。
5900C
(3)
天线，需要指定管道直径。管道直径参数可补偿导波
62 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
对于管道天线，应务必将准确的管道直径输入 WinSetup，以避免出现可能导致液位读数
不准确的比例系数偏差。
对于由工厂供应的锥形管天线，建议使用以下标称值作为 TankMaster WinSetup 中的输
入：
天线 标称管道直径
锥形管 1 英寸
30mm
锥形管 2 英寸
56mm
相关信息
使用校准功能
天线尺寸
对于导波管阵列天线，提供各种天线尺寸选项：
• 5 英寸
• 6 英寸
• 8 英寸
• 10 英寸
• 12 英寸
用户定义天线
User Defined（用户定义）选项仅应在使用非标准天线时用于特殊应用程序。
过程
1. 选择适当的天线类型：
• 用户定义自由传播
罗斯蒙特储罐计量
• 用户定义导波管
• 用户定义导波管阵列
2. 在 TCL 输入字段中输入 Tank Connection Length（储罐连接长度）。
3. 对于导波管应用，在 Pipe Diameter（管道直径）输入字段中输入导波管的内径。
4. 如果管嘴附近存在干扰物体，可能需要调整 Hold Off Distance（间隔距离）。通
过增大间隔距离，减小储罐上部的测量范围。
5. 选择 Apply（应用）保存组态。
63
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.7.2
高级组态
除基本组态外，罗斯蒙特 5900 雷达液位计还有高级组态选项。这些选项可用于针对某
些应用优化测量性能。
相关信息
安装罗斯蒙特 5900 雷达液位计
储罐形状
“Tank Type（储罐类型）”和“Tank Bottom Type（储罐底部类型）”参数可用于针对各种
罐型并针对接近罐底部的测量优化罗斯蒙特 5900。
过程
1. 在 5900 RLG Properties
（属性）
窗口中，选择 Tank Shape
（储罐形状）
选项卡：
2. 选择与实际储罐类似的 Tank Type（储罐类型）选项。 如果没有适用选项，请选
择 Unknown（未知）。
3. 选择与实际储罐匹配的 Tank Bottom Type（储罐底部类型）。如果没有适用选
项，请选择 Unknown（未知）。
4. 单击 OK（确定）按钮保存组态并关闭窗口。
64 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
储罐环境
某些储罐条件可能需要对罗斯蒙特 5900 雷达液位计进行额外组态，才能优化测量性
能。通过考虑储罐中的环境条件，罗斯蒙特 5900 可补偿液位快速变化、回波信号弱或
液面回波幅度变化等条件。
过程
1. 在 5900 RLG Properties
（属性）
窗口中，选择 Environment
（环境）
选项卡：
罗斯蒙特储罐计量
2. 选中与储罐中的条件对应的复选框。尽可能减少所使用的选项。建议不要同时使
用两个选项以上。
3. 从下拉列表中选择 Product Dielectric Range（产品介电范围）。如果正确的值范
围未知，或如果储罐的内含物定期更换，则选择选项“Unknown（未知）”选项。
4. 单击 OK（确定）按钮保存组态并关闭窗口。
相关信息
Rosemount 5900S Reference Manual
Rosemount 5900C Reference Manual
65
设备安装 参考手册
2022 年 2 月 00809-0306-5100
Advanced Configuration（高级组态）窗口
Advanced Configuration
• Tank Scan（储罐扫描）
• Empty Tank Handling（空罐处理）
（高级组态）
(4)
窗口提供更多组态选项。具体如下：
(4)
• Surface Echo Tracking（液面回波跟踪）
• Safety Alarm（安全报警）（仅用于 SIL 安全系统）
图 2-7: 5900S RLG Properties（属性）/Advanced Configuration（高级组态）窗口
相关信息
Rosemount 5900S Reference Manual
Rosemount 5900C Reference Manual
也可用于基本组态
(4)
66 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.7.3
使用安装向导安装罗斯蒙特 5900
TankMaster WinSetup 中的安装向导是一个可用于在罗斯蒙特储罐计量系统中安装和组
态各种罐区仪表的工具。
现场仪表通常作为罗斯蒙特 2410 储罐 Hub 安装过程的一部分进行安装。然而，使用安
装向导可独立于储罐 Hub 安装，在 TankMaster 中安装罐区仪表。
先决条件
请确保为新的罗斯蒙特 5900 正确组态罗斯蒙特 2460 现场通讯单元和罗斯蒙特 2410 储
罐 Hub 的储罐数据库。
请确保为新仪表组态正确的 Modbus® 地址。
过程
1. 在工作区窗口中，选择 Devices（罐区仪表）文件夹。
罗斯蒙特储罐计量
2. 单击鼠标右键并选择 Install New（安装新的），或从 Service（服务）菜单中选择
Devices（罐区仪表） → Install New（安装新的）。
67
通讯）
参考手册
窗口：
设备安装
2022 年 2 月 00809-0306-5100
3. 从下拉列表中选择仪表类型 5900S Radar Level Gauge（5900S 雷达液位计）。
4. 输入用于标识仪表的所需标签。
5. 单击 Next（下一步）按钮打开 5900 RLG Communication（5900 RLG
6. 在 2410 HUB 标签下拉列表中，选择罗斯蒙特 5900 雷达液位计连接到的储罐
Hub。通常，每个储罐都有一个储罐 Hub。
7. 输入 Modbus address（Modbus 地址）。此地址必须在罗斯蒙特 2460 现场通讯
单元和罗斯蒙特 2410 储罐 Hub 的储罐数据库中提供。
8. 单击 Verify Communication（验证通讯）按钮，确认 TankMaster PC 与仪表通
讯。成功建立联系时，将显示单元 ID。
9. 检查 Position in 2410 HUB（在 2410 HUB 中的位置）字段，以验证仪表是否映射
到罗斯蒙特 2410 储罐数据库中的正确储罐位置。储罐位置指示与仪表关联的储
罐。通常，罗斯蒙特 2410 储罐 Hub 的单储罐型号用于液位计。在这些情况下，
Position in 2410 HUB（在 2410 HUB 中的位置）字段将等于 1，因为在储罐 Hub
的数据库中仅使用一个储罐位置。
如果使用罗斯蒙特 2410 储罐 Hub 的多储罐型号连接多个储罐，可通过 2410 Tank
（
2410
储罐
Hub
属性）
Hub Properties
计映射到所需的储罐：
a) 在 WinSetup 工作区中，在储罐 Hub 图标上单击鼠标右键。
b) 选择 Properties（属性）选项。
c) 选择 Tank Database
置。
10. 单击 Next（下一步）按钮以继续执行罗斯蒙特 5900 组态。
（储罐数据库）
/Tank Database
选项卡，并将仪表映射到所需储罐位
（储罐数据库）
窗口将液位
68 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
11. 在 5900 RLG Summary
（摘要）
窗口中，单击 Finish（完成）按钮以验证组态并完
成安装向导。如果需要更改部分组态，则单击 Back（返回）按钮，直至显示所需
窗口。
补充条件
验证仪表是否与罗斯蒙特 2410 储罐 Hub 通讯。例如，使用储罐 Hub 的 Device Live List
（仪表实时列表）功能查看连接到储罐 Hub 的所有仪表。右键单击储罐 Hub 的仪表图标
可显示此实时列表。
5900 RLG Properties
（属性）
窗口中提供更多组态选项。
相关信息
安装罗斯蒙特 5900 雷达液位计
通过 Properties（属性）窗口进行组态
高级组态
安装罗斯蒙特 2460 现场通讯单元
安装罗斯蒙特 2410 储罐 Hub
储罐数据库设置
Rosemount 5900S Reference Manual
Rosemount 5900C Reference Manual
罗斯蒙特储罐计量
69
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.8
2.8.1
安装罗斯蒙特 5900S 二合一版本
安装二合一罗斯蒙特 5900S 雷达液位计大体与安装标准 5900S 类似。然而，显著的区别
是，在 TankMaster 操作员界面中，罗斯蒙特 5900S 二合一版将组态为两个单独的液位
计，且每个液位计都将与其自己的储罐关联。
概述
安装和组态二合一版罗斯蒙特 5900S 液位计：
过程
1. 在罗斯蒙特 TankMaster WinSetup 中，通过添加两个罗斯蒙特 5900S 液位计组态
罗斯蒙特 2460 现场通讯单元的储罐数据库。
2. 在罗斯蒙特 TankMaster WinSetup 中，安装罗斯蒙特 2410 储罐 Hub。
3. 组态新储罐 Hub 的储罐数据库：
a) 将两个罗斯蒙特 5900S 液位计映射到两个不同的储罐位置，例如，组态主
要液位计和辅助液位计，好像它们安装在两个不同的储罐上一样
b) 为每个罗斯蒙特 5900S 分配一个液位 Modbus® 地址
4. 为罗斯蒙特 5900S 雷达液位计和辅助储罐仪表
非液位仪表，如温度变送器、显示单元和压力变送器。
5. 在 TankMaster 工作区中安装仪表。如果在
（
2410
储罐
Hub
摘要）
窗口中选中了 Install Level and AUX devices（安装液位和
AUX 仪表）复选框，则此操作由罗斯蒙特 2410 的安装向导自动完成。
6. 组态液位计和 ATD 仪表（右键单击仪表图标并选择 Properties（属性））。
7. 安装要与主要和辅助罗斯蒙特 5900S 雷达液位计关联的两个新储罐。
8. 为主要储罐分配罗斯蒙特 5900S 和 ATD。
9. 为辅助储罐分配罗斯蒙特 5900S。请注意，TankMaster 工作区中的主要和辅助储
罐在现实中代表一个储罐。
10. 组态储罐。
11. 打开 TankMaster 工作区以验证储罐和仪表的安装是否正确。
(5)
(ATD) 分配标签。ATD 包括各种
罗斯蒙特
2410 Tank Hub Summary
相关信息
安装罗斯蒙特 2410 储罐 Hub
辅助储罐仪表
(5)
元和其他非液位仪表。
70 Emerson.com/Rosemount
(ATD)
在罗斯蒙特
2410 储罐 Hub
的储罐数据库中用于指定各种仪表，如温度和压力变送器、显示单
A
B
C
参考手册 设备安装
00809-0306-5100 2022 年 2 月
罗斯蒙特 5900S 二合一组态示例
TankMaster 中安装并组态罗斯蒙特 5900S 二合一版作为带两个储罐的储罐计量系统。可
能的各种组态选项包括：
1. 带 5900S 和 ATD（2240S、2230...）的主要储罐。带 5900S 的辅助储罐。
2. 带 5900S 和 ATD（2240S、2230...）的主要储罐。带 5900S 的辅助储罐。主要储
罐上映射到辅助储罐的 ATD（请参见图 2-8）。
3. 带 5900S 和 ATD（2240S、2230...）的主要储罐。带 5900S 和冗余 ATD 的辅助储
罐。
图 2-8: 罗斯蒙特 5900S 二合一系统示例
罗斯蒙特储罐计量
A.
主要储罐上的罗斯蒙特
辅助储罐上的罗斯蒙特
B.
C.
罗斯蒙特
2240S
：从主要储罐映射
5900S
5900S
二合一
二合一
71
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.8.2
安装和组态
要安装和组态二合一版罗斯蒙特 5900S，请按照以下步骤进行操作：
过程
1. 启动 TankMaster WinSetup 程序。
2. 组态罗斯蒙特 2460 现场通讯单元的储罐数据库。由于罗斯蒙特 5900S 二合一版包
括两个单独的液位计，您必须在储罐数据库中添加两个液位仪表地址。
3. 为罗斯蒙特 5900S 二合一液位计分配 Modbus® 地址。
A.
主要储罐
B.
辅助储罐
示例
主要储罐 TK-1：地址=1
示例
辅助储罐 TK-1S：地址=51
• 建议将 Modbus 地址 50 +“X”用于辅助液位仪表，其中“X”是主要液位仪表的地
址。
• 对于主要储罐，将自动为温度仪表分配与罗斯蒙特 2410 储罐 Hub 相同的
Modbus 地址。
• 对于辅助储罐，无需输入“Temp Device Address（温度仪表地址）”。
• 请勿组态辅助温度仪表的任何温度元件（温度元件数量=0）。
如果储罐上安装两个温度变送器，一个与主要储罐关联，另一个与辅助储罐关
联，您将需要组态两个储罐的“Temp Device Address（温度仪表地址）”以及
“Number of Temp Elements（温度元件）”数量。此组态就像一个罗斯蒙特 2410
与两个单独的储罐连接的标准组态。
72 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
4. 继续安装罗斯蒙特 2410 储罐 Hub。在 WinSetup 工作区中，选择 Devices（罐区
仪表）文件夹，单击鼠标右键并选择 File（文件） → Install New（安装新的）：
5. 在 Select Device
（选择仪表）
窗口中，选择仪表类型 2410 储罐 Hub 并分配 2410
标签。
6. 单击 Next（下一步）按钮继续进入 Tank Database
（储罐数据库）
组态窗口。
罗斯蒙特储罐计量
73
设备安装 参考手册
2022 年 2 月 00809-0306-5100
7. 组态储罐 Hub 的储罐数据库：
A. TK-1
B. TK-1S
在储罐数据库中，罗斯蒙特 5900S 二合一将显示为两个单独的液位计。两个仪表
映射到不同的储罐位置，并将与 WinSetup 工作区中的不同储罐关联。
示例
在两个储罐上分配相同的名称。为辅助储罐名称添加“S”，例如：
主要储罐：TK-1
辅助储罐：TK-1S
为液位计分配液位 Modbus 地址。示例：
TK-1: 1
TK-1S: 51
建议将 Modbus 地址 50 +“X”用于辅助仪表，其中“X”是主要雷达液位计的地址。
确保在储罐数据库中分别为罗斯蒙特 2460 现场通讯单元和罗斯蒙特 2410 储罐
Hub 组态相同的地址。
8. 单击 Next（下一步）以继续转入 Device Tags
上的主要液位计
上的辅助液位计
（仪表标签）
窗口。
74 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
9. 验证主要和辅助罗斯蒙特 5900S 液位计的 Level Tags（液位标签）和其他仪表
（温度变送器、显示单元、压力变送器）的 ATD Tags（ATD 标签）。稍后可根据
需要更改标签。
罗斯蒙特储罐计量
75
设备安装 参考手册
2022 年 2 月 00809-0306-5100
10. 在罗斯蒙特 2410 安装向导的最后一步中，检查所有仪表标签和 Modbus 地址是否
正确。请注意，如果使用罗斯蒙特 2460 现场通讯单元，则罗斯蒙特 2410 储罐数
据库中的 Modbus 地址必须匹配罗斯蒙特 2460 储罐数据库中组态的地址。
如果您希望在 TankMaster 工作区中实现仪表自动安装，请确保选中 Install Level
and ATD devices...（安装液位和 ATD 仪表...）复选框。这是建议的设置。
注
如果将新的仪表添加到现有罗斯蒙特 2410 储罐 Hub，则安装液位和 ATD 仪表复
选框可能不会处于活动状态。然后，您必须手动添加新的仪表。
76 Emerson.com/Rosemount
参考手册
00809-0306-5100 2022 年 2 月
11. 验证仪表是否在 WinSetup 工作区中显示。如果选中 2410 Tank Hub Summary
（
2410
储罐
Hub
摘要）
窗口中的复选框，则罗斯蒙特 2410 储罐 Hub、两个罗斯
蒙特 5900S RLG 和 ATD 会在 TankMaster WinSetup 工作区中自动安装。
注
新的仪表图标为红色，表示这些仪表需要组态。
储罐 Hub 及关联的液位和 ATD 仪表安装到 TankMaster 中之后，您必须组态每个
仪表。
设备安装
12. 组态液位计和 ATD 仪表（右键单击仪表图标并选择“Properties（属性）”）。
13. 最后，当安装和组态仪表时，您必须安装和组态与二合一罗斯蒙特 5900S 关联的
两个储罐。在下面的说明中，一个储罐将与 primary（主要）液位计（在本示例中
为 LT-TK-1）关联，另一个储罐将与 secondary（辅助）液位计 (LT-TK-1S) 关联。
a) 选择 Tanks（储罐）文件夹。
b) 单击鼠标右键并选择 Install New（安装新的）选项。
c) 先安装并组态主要储罐，然后再安装并组态辅助储罐。
罗斯蒙特储罐计量
77
设备安装 参考手册
2022 年 2 月 00809-0306-5100
14. 为每个储罐选择 Tank Type（储罐类型），然后分配 Tank Tag（储罐标签）。建
议使用罗斯蒙特 2410 储罐 Hub 的储罐数据库中指定的储罐名称。
78 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
15. 为主要储罐 TK-1 分配仪表：
a) 主要罗斯蒙特 5900S 液位计 (LT-TK-1)
b) ATD 仪表 (ATD-TK-1)，条件是储罐配备非液位仪表，如罗斯蒙特 2240S 温
度变送器、罗斯蒙特 2230 显示单元、水位传感器或罗斯蒙特 3051S 压力变
送器。
罗斯蒙特储罐计量
79
设备安装 参考手册
2022 年 2 月 00809-0306-5100
16. 为辅助储罐 TK-1S 分配辅助 5900S 液位计 (LT-TK-1S)，如下所示：
80 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
17. 可选： 可以将主要储罐上的 ATD 仪表映射到辅助储罐 TK-1S，如下所示。这也允
许您查看辅助储罐的温度数据，如平均温度。
注
您需要确保未选中 Show Only Vacant Devices（仅显示空闲仪表），才能查看所
有仪表。
罗斯蒙特储罐计量
81
设备安装 参考手册
2022 年 2 月 00809-0306-5100
18. 选择所需的储罐测量变量。对于主要储罐，与 ATD 仪表关联的变量会在
Configuration
注
可用源变量可能因连接到罗斯蒙特 2410 储罐 Hub 的实际仪表而异。
对于辅助储罐，会自动为温度和压力变量以及自由水位选择“none（无）”。如果
主要储罐上的 ATD 仪表也映射到辅助储罐，则这些变量将在辅助储罐的
Configuration
（组态）
（组态）
窗口中自动显示。
窗口中显示。
82 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
19. 指定要在各个窗口中用于显示测量数据的参数 Value Range（值范围）（最小值、
最大值）。
注
计算平均温度 (AVG Temp) 需要有效的液位值。如果液位值不可用，也会缺少平均
温度 (AVG Temp)。
罗斯蒙特储罐计量
20. 组态是使用可用仪器的测量值（Automatic（自动））还是 Manual（手动）值。
83
设备安装 参考手册
2022 年 2 月 00809-0306-5100
21. 在 TankMaster WinSetup 工作区中，验证是否正确安装储罐和仪表。检查两个罗
斯蒙特 5900S 液位计和 ATD 是否与正确的储罐关联。两个选项如下所示：
• ATD（温度变送器等）仅与主要储罐关联
• 主要储罐上的 ATD 同时映射到主要储罐和辅助储罐
示例
仅映射到主要储罐的 ATD
示例
同时映射到主要储罐和辅助储罐的 ATD
84 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
相关信息
安装罗斯蒙特 5900 雷达液位计
安装辅助储罐仪表
罗斯蒙特储罐计量
85
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.9
2.9.1
安装辅助储罐仪表
通常，辅助储罐仪表 (ATD)（如罗斯蒙特 2240S 多点输入温度变送器和罗斯蒙特 2230 显
示单元）作为罗斯蒙特 2410 储罐 Hub 的安装过程的一部分安装。
ATD 仪表出现在 TankMaster 工作区中，并通过 22XX ATD 窗口组态。22XX ATD 窗口包括
用于温度传感器、显示单元和水位传感器组态的选项卡。还包括用于将测量仪表的输出
映射到变量（如自由水位和液体压力）的组态选项。在开始安装 ATD 之前，请阅读各
ATD 仪表（如罗斯蒙特 2240S 和罗斯蒙特 2230）的参考手册，以了解有关如何组态这些
仪表的更多信息。
打开 Properties（属性）窗口
过程
1. 在 WinSetup 工作区窗口中，打开 Devices（罐区仪表）文件夹并选择 ATD 图标。
2. 单击鼠标右键并选择 Properties（属性），或从 Service（服务）菜单中选择
Devices（罐区仪表） → Properties（属性）。
3. 22XX ATD 窗口具有大量针对罗斯蒙特 2240S 和罗斯蒙特 2230 的组态选项卡。
4. 打开适当的选项卡以组态 ATD 仪表。
5. 通过单击 Apply（应用）或 OK（确定）按钮完成 ATD 组态。
86 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
2.9.2
通讯参数设置
Communication
ATD。
过程

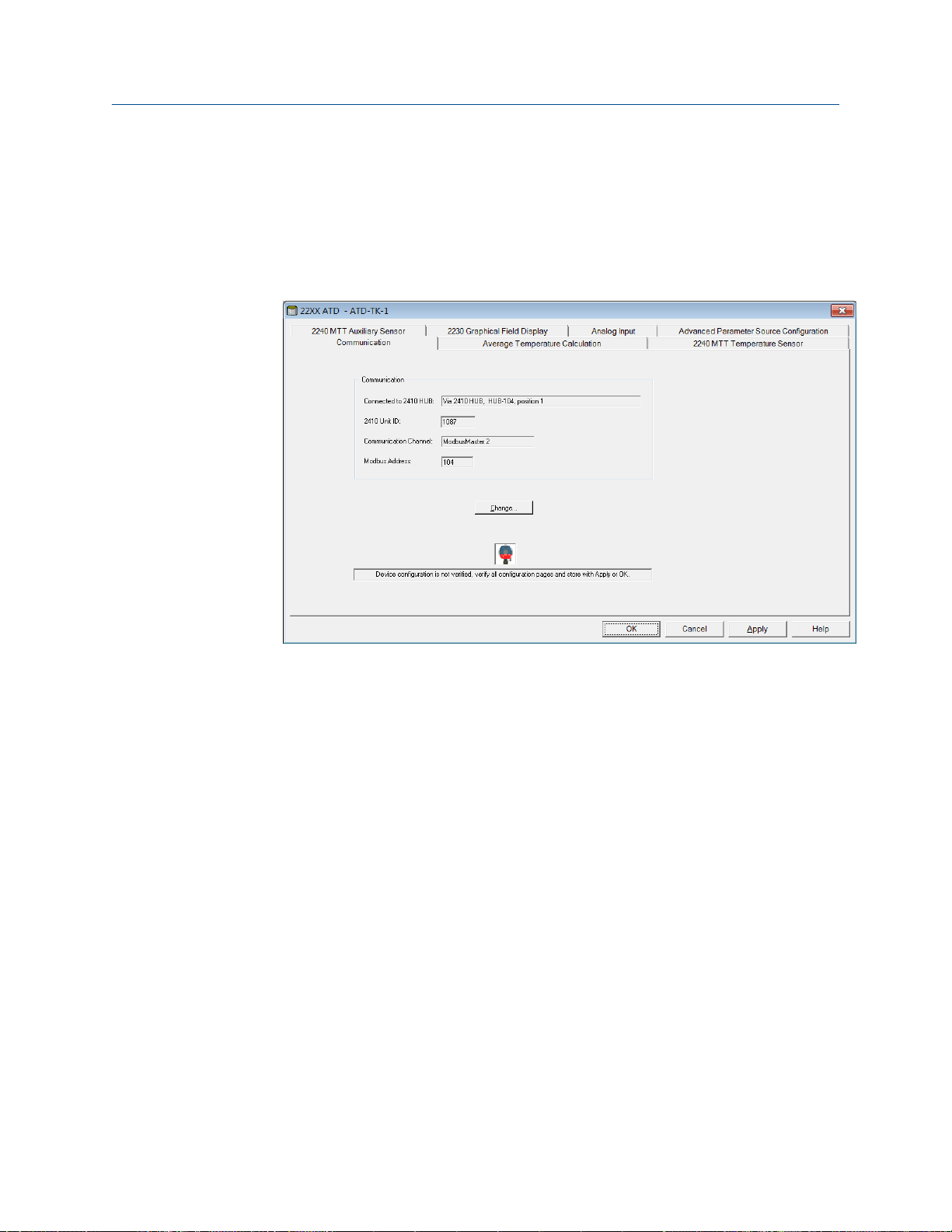

1. 在 22xx ATD 窗口中，选择 Communication
（通讯）
选项卡可用于验证仪表通讯设置。红色图标表示需要组态当前
（通讯）
选项卡。
2. 在 Connected to HUB
• 连接到正确的罗斯蒙特 2410 储罐 Hub
• 映射到储罐 Hub 的储罐数据库中的正确位置
例如，“position 1（位置 1）”表示 ATD 仪表映射到储罐 Hub 数据库中的储罐数据
库位置 1，“position 2（位置 2）”对应储罐数据库位置 2 等。您可以通过打开
2410 HUB Properties
Hub 的储罐数据库。
3. Change（更改）按钮可用于更改当前 ATD 仪表的 Modbus® 地址，以防其连接到
多储罐版本的储罐 Hub。请注意，只能为储罐数据库位置 2 及以上位置中的 ATD
仪表更改 Modbus 地址。映射到储罐 Hub 数据库中的位置 1 的 ATD 仪表与储罐
Hub 本身使用相同的 Modbus 地址。
4. 单击 Apply（应用）按钮存储组态，或单击 OK（确定）按钮存储组态并关闭窗
口。
相关信息
安装罗斯蒙特 2410 储罐 Hub
（连接到
（属性）
HUB）字段中，验证 ATD 仪表是否：
/Tank Database
（储罐数据库）
窗口来检查当前储罐
罗斯蒙特储罐计量
87
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.9.3
温度传感器组态
2240S MTT Temperature Sensor（2240S MTT
罗斯蒙特™ 2240S 多点输入温度变送器的传感器。如果没有罗斯蒙特 2240S 连接到
Tankbus，“2240S MTT Temperature Sensor（2240S MTT 温度传感器）”选项卡输入字段
会禁用。
过程
1. 在 22xx ATD 窗口中，选择 2240S MTT Temperature Sensor（2240S MTT
器）
选项卡。
温度传感器）
选项卡可用于组态连接到
温度传感
2. 罗斯蒙特 2240S 配备用于自动组态温度元件和接线的 DIP 开关。通过选中 Use
Auto Sensor Configuration（使用自动传感器组态）复选框，系统会根据 DIP 开关
设置自动组态变送器。
如果使用的温度元件类型与自动传感器组态不匹配，可手动组态罗斯蒙特 2240S
变送器。
相关信息
温度传感器手动组态
Rosemount 2240S Reference Manual
88 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
温度传感器手动组态
过程
1. 确保取消选中 Use Auto Sensor Configuration（使用自动传感器组态）复选框。
2. 在 Method（方法）输入字段中，选择所需的用户定义的转换方法。
注
对于点式温度元件，使用 Pt100 传感器选项确保正确的平均温度计算。
3. 在 Connection（连接）下拉列表中，选择用于点式传感器的传感器连接类型。
4. 在 Min Value（最小值）和 Max Value（最大值）输入字段中指定当前温度元件的
测量范围。
罗斯蒙特储罐计量
5. 对于用户定义的温度转换（如用户定义的表、用户定义的公式和用户定义的单个
公式），单击与所选转换方法对应的组态按钮，并组态温度传感器。
6. 单击 Apply（应用）按钮存储组态，或单击 OK（确定）按钮存储组态并关闭窗
口。
相关信息
Rosemount 2240S Reference Manual
用户定义线性化表
用户定义公式
用户定义单个公式
89
设备安装 参考手册
2022 年 2 月 00809-0306-5100
用户定义线性化表
当使用电阻温度传感器时，可通过使用电阻和温度值表将电阻值转换为温度值。
过程
1. 在 2240S MTT Temperature Sensor
法 User Defined Linearization Table（用户定义线性化表）。
2. 单击 Configure User Defined Linearization Table（组态用户定义线性化表）按
钮：

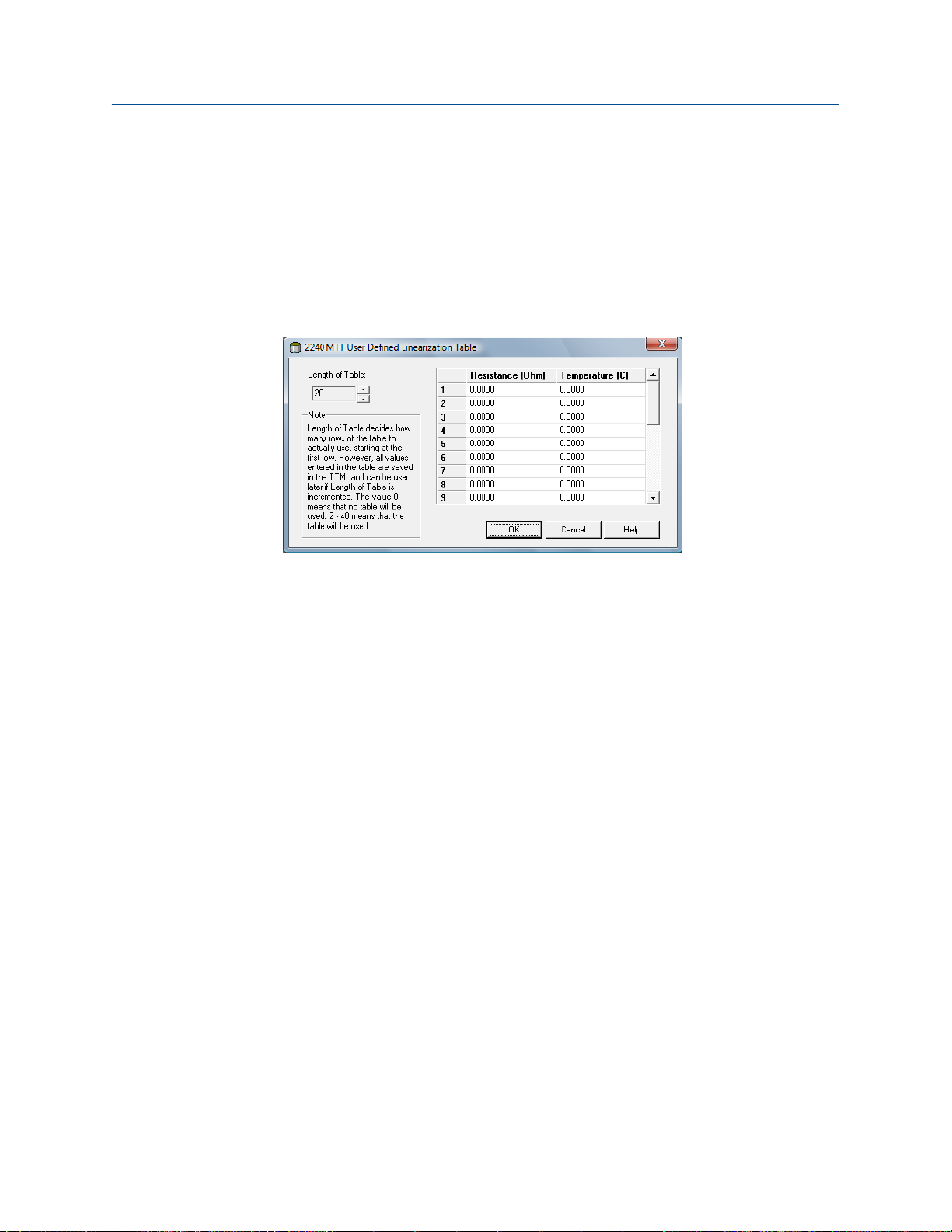

3. 在“Length of Table（表长度）”输入字段中指定转换点数量。
4. 将电阻和温度值输入到“Resistance [Ohm]（电阻 [Ohm]）”和“Temperature [C]
（温度 [C]）”列中。
5. 单击“OK（确定）”按钮在温度变送器的数据库寄存器中存储线性化表。
（
2240S MTT
温度传感器）
窗口中，选择转换方
90 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
用户定义公式
对于电阻温度传感器，温度和电阻之间的关系可以通过数学公式指定：
R=R0*(1+A*T+B*T2)，
其中，R 是温度为 T 时的电阻，R0 是零摄氏度下的电阻，A 和 B 是常数。
过程
1. 在 2240S MTT Temperature Sensor
法 User Defined Formula（用户定义公式）。
2. 单击 Configure User Defined Formula（组态用户定义公式）按钮：
3. 在相应的输入字段中输入参数 R0、A 和 B。
4. 单击 OK（确定）按钮在温度变送器的数据库寄存器中存储 R0、A 和 B 参数。
（
2240S MTT
温度传感器）
窗口中，选择转换方
罗斯蒙特储罐计量
91
设备安装 参考手册
2022 年 2 月 00809-0306-5100
用户定义单个公式
使用用户定义单个公式时，每个单独的温度元件都使用一个数学公式：
R=R0*(1+AN*T+BN*T2+CN*T3)，
其中：
• R 是温度为 T 时的电阻
• R0 是零摄氏度下的电阻
A、B 和 C 是每个元件的单个常数
•
• N 是温度传感器的数量
过程
1. 在 2240S MTT Temperature Sensor
法 User Defined Individual Formula（用户定义单个公式）。
2. 单击 Configure User Defined Individual Formula（组态用户定义单个公式）按
钮：
3. 为每个单个温度元件输入参数 R0、A、B 和 C。
4. 单击 OK（确定）按钮在温度变送器的数据库寄存器中存储公式。
（
2240S MTT
温度传感器）
窗口中，选择转换方
92 Emerson.com/Rosemount
参考手册
00809-0306-5100 2022 年 2 月
设备安装
2.9.4
平均温度计算
本节简要介绍如何为连接到罗斯蒙特 2240S 多点输入温度变送器的温度传感器组态平均
温度计算。
过程

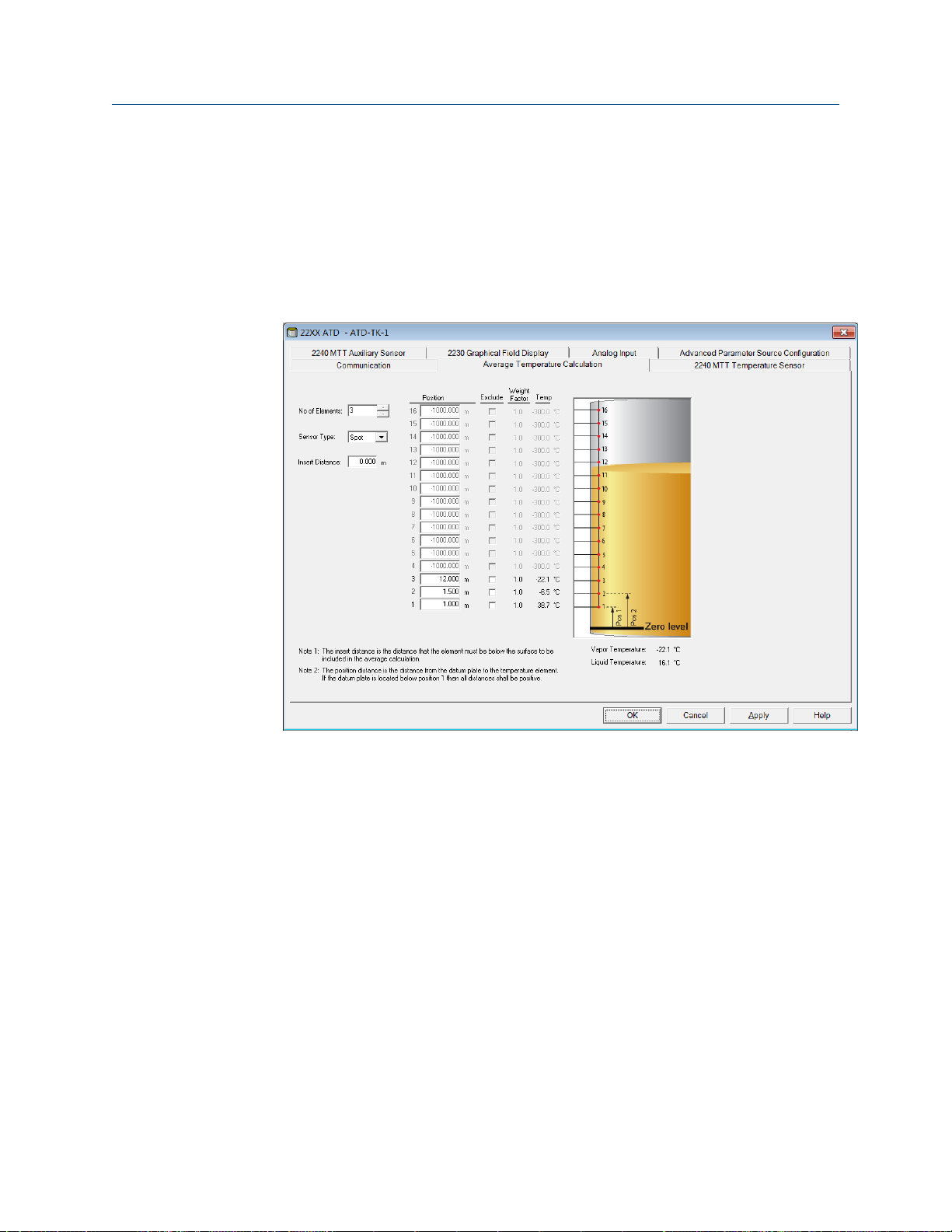

1. 在 22xx ATD 窗口中，选择 Average Temperature Calculation
卡。
（平均温度计算）
选项
罗斯蒙特储罐计量
2. No of Elements（元件数量）：选择使用的温度元件数量。 验证是否启用元件位
置的输入字段。
3. Sensor Type（传感器类型）：选择使用的传感器类型；“Spot（点）”或“Average
（平均）”。
4. Insert Distance（插入距离）：指定温度传感器和平均温度计算中包括的温度传感
器的产品液面之间的最小距离。
5. Position（位置）：输入从 Zero Level（零液位）到点温度元件的距离。如果使用
平均温度元件，则输入平均元件的结束位置。
6. 您可以通过选中 Position（位置）字段旁边列中的 Exclude（排除）复选框，从平
均温度计算中排除温度元件。如果想要排除有故障的温度元件，则此选项可能十
分有用。
7. 单击 Apply（应用）按钮存储组态，或单击 OK（确定）按钮存储组态并关闭窗
口。
相关信息
Rosemount 2240S Reference Manual
93
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.9.5
辅助传感器组态
2240S MTT Auxiliary Sensor（2240S MTT
2240S 多点输入温度变送器的水位传感器。
过程
1. 在 22xx ATD 窗口中，选择 2240 MTT Auxiliary Sensor（2240 MTT
卡。
辅助传感器）
选项卡可用于组态连接到罗斯蒙特
辅助传感器）
选项
2. 根据公式 X=(R-L1)-(L-L2) 计算 Level Offset（液位偏量）(X)。
3. 在 Level Offset (X)（液位偏量 (X)）输入字段中输入得出的液位偏量值。
4. 根据需要输入 Upper Dead Zone (UDZ)（上死区 (UDZ)）和 Lower Dead Zone
(LDZ)（下死区 (LDZ)）。
5. 单击 Apply（应用）按钮存储组态，或单击 OK（确定）按钮存储组态并关闭窗
口。
相关信息
Rosemount 2240S Reference Manual
94 Emerson.com/Rosemount
参考手册
00809-0306-5100 2022 年 2 月
设备安装
2.9.6
高级参数源组态
使用 Advanced Parameter Source Configuration
仪表（源仪表）的输出映射到储罐测量变量，如液体压力和气相压力。这会使测量变量
可用于 Tank Configuration
对于液位、蒸气温度和自由水位等储罐测量变量，源仪表会自动映射且无需在
“Advanced Parameter Source Configuration（高级参数源组态）”选项卡中组态。
罗斯蒙特 2410 储罐 Hub 支持 60 个源参数映射。为十个储罐数据库位置的每个位置保留
六个映射。
注
如果某个参数/源映射已用于另一个储罐，则将显示一条警告消息。
要使源仪表在 Advanced Parameter Source Configuration
用，必须将其映射到储罐 Hub 数据库的当前储罐。
过程

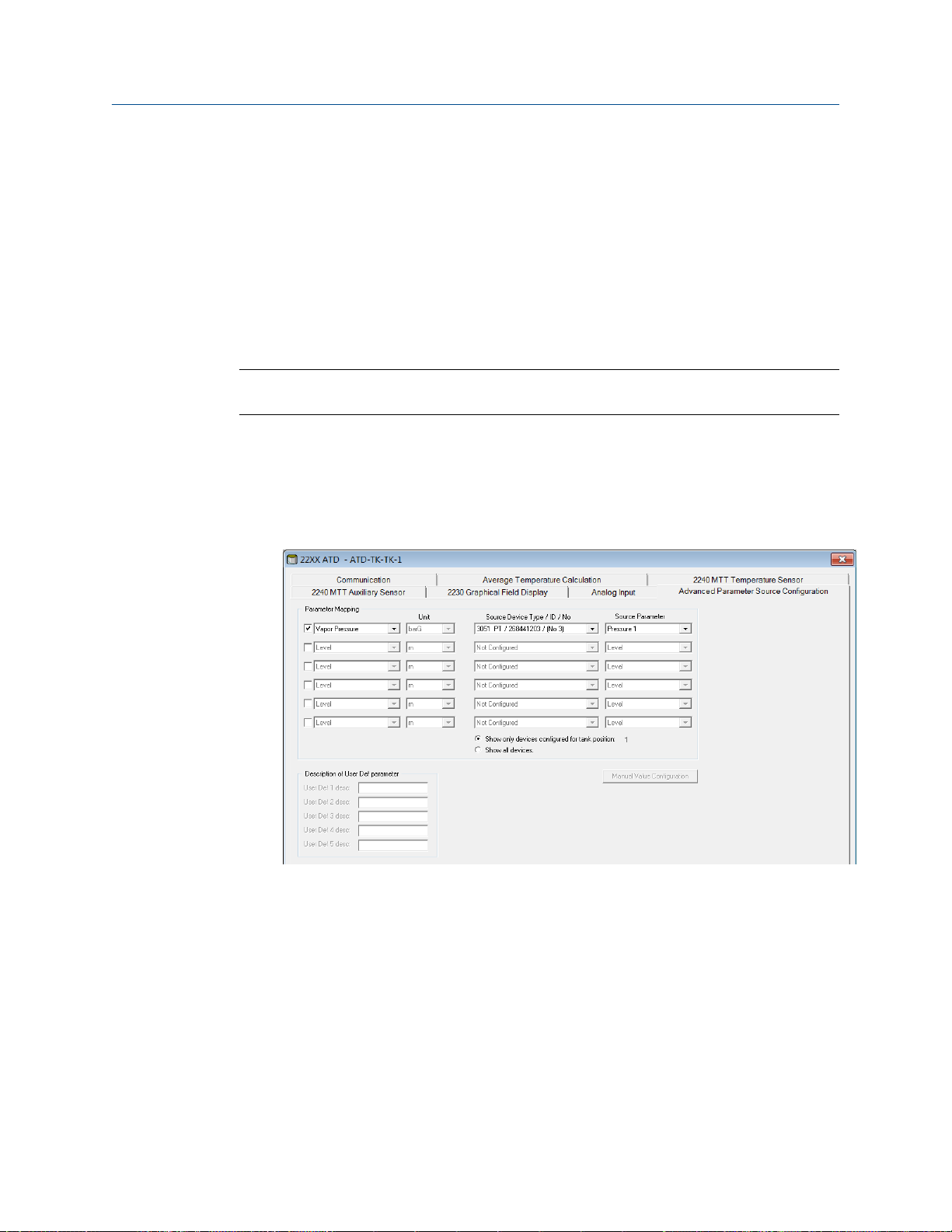

1. 在 22xx ATD 窗口中，选择 Advanced Parameter Source Configuration
态）
选项卡。
（储罐组态）
（高级参数源组态）
窗口中的组态
选项卡，可将各种测量
（高级参数源组态）
（高级参数源组
选项卡中可
罗斯蒙特储罐计量
2. 在 Parameter Mapping（参数映射）列中，选择储罐测量参数。
3. 在 Source Device Type/ID/No（源仪表类型/ID/编号）列中，选择测量仪表，如压
力变送器或任何其他类型的仪表。
默认设置仅列出映射到储罐 Hub 数据库的当前储罐位置的仪表。使用此选项，可
避免错误地映射到错误储罐上的仪表。通过选择相应的单选按钮，可以选择显示
所有可用仪表，或仅显示映射到 2410 储罐数据库中的储罐位置 1 的仪表。
4. 在 Source Parameter（源参数）列中，选择要映射到第一列中的储罐测量变量的
变送器变量。
5. 如果选中 User Defined（用户定义），则可以在“User Def（用户定义）”参数框的
“Description（说明）”中输入说明。
95
设备安装 参考手册
2022 年 2 月 00809-0306-5100
6. 单击 Apply（应用）按钮存储组态，或单击 OK（确定）按钮存储组态并关闭窗
口。
相关信息
安装罗斯蒙特 2410 储罐 Hub
安装储罐
96 Emerson.com/Rosemount
参考手册 设备安装
00809-0306-5100 2022 年 2 月
使用罗斯蒙特 644 温度变送器
罗斯蒙特储罐计量系统会自动处理罗斯蒙特 2240S 变送器的源参数映射，以便为计算蒸
气温度和平均温度等储罐测量变量提供正确的输入。
对于罗斯蒙特 644 温度变送器，必须手动将储罐变量映射到适当的源仪表。储罐上每个
罗斯蒙特 644 变送器的输出均映射到温度储罐变量，如下面一个储罐上有三个罗斯蒙特
644 变送器的示例中所示。
过程
1. 在 22xx ATD 窗口中，选择 Advanced Parameter Source Configuration
态）
选项卡。

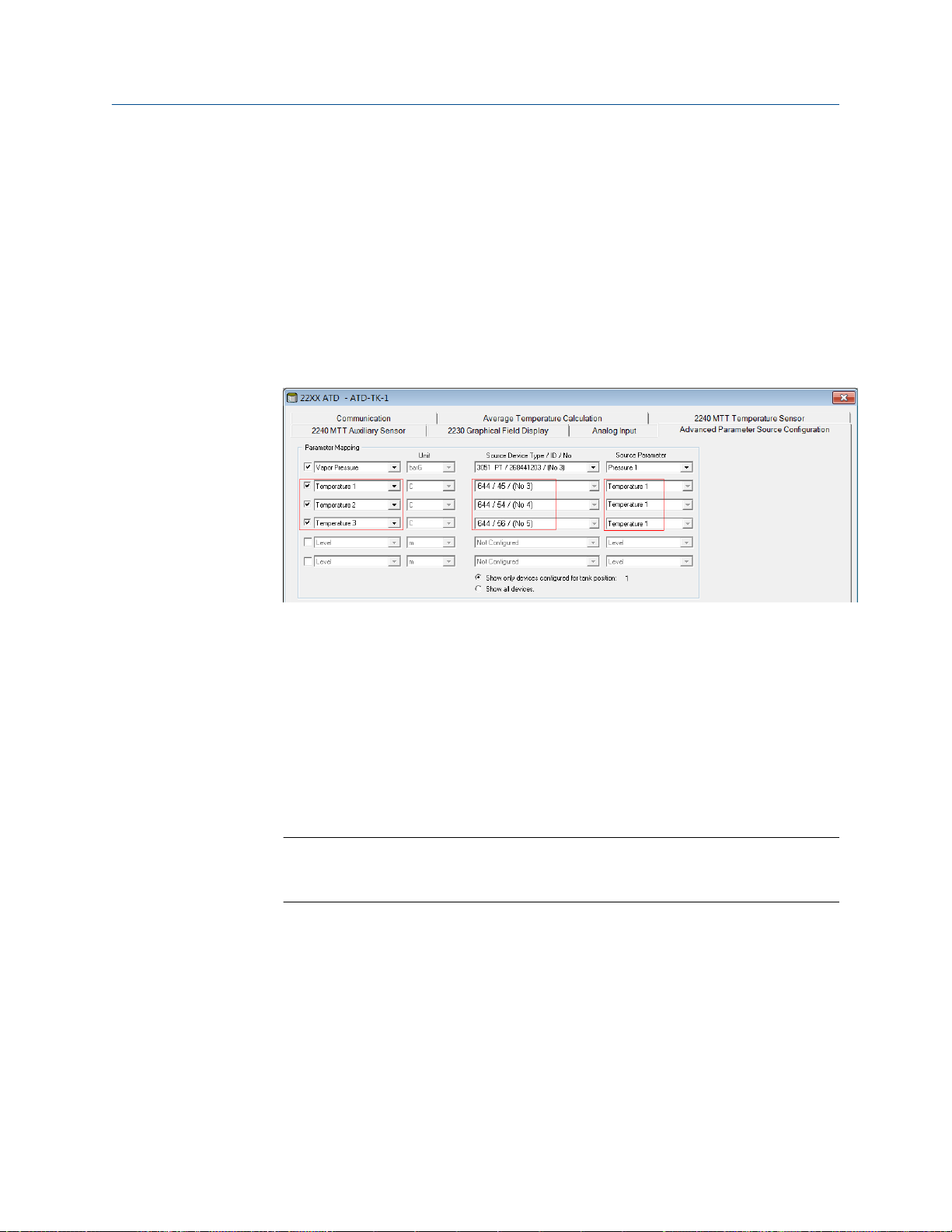

2. 在 Parameter Mapping（参数映射）列表中，为第一个 644 温度变送器选择
Temperature 1（温度 1）。此温度参数映射到储罐中位置 1 上的温度元件。
对于第二个和第三个 644 变送器，在 Parameter Mapping（参数映射）列表中选
择 Temperature 2（温度 2）和 Temperature 3（温度 3）。这些参数会分别映射
到位置 2 和 3 上的温度元件。
3. 在 Source Device Type（源仪表类型）字段中，为每个温度参数（温度 1、温度
2、温度 3）选择要用作源仪表的实际 644 变送器。
4. 在 Source Parameter（源参数）列表中，选择 Temperature 1（温度 1）。这是
为罗斯蒙特 644 温度变送器的温度输出指定的源参数。
（高级参数源组
罗斯蒙特储罐计量
注
Vapor Temperature
到源仪表。
5. 单击 Apply（应用）按钮存储组态，或单击 OK（确定）按钮存储组态并关闭窗
口。
（蒸气温度）
和 Average Temperature
（平均温度）
变量未映射
97
设备安装
2022 年 2 月 00809-0306-5100
参考手册
2.9.7
罗斯蒙特 2230 显示单元
本节简要介绍如何组态罗斯蒙特 2230 显示单元。
如果没有显示单元连接到 Tankbus，或如果显示单元未映射到罗斯蒙特 2410 储罐 Hub
的当前储罐数据库位置，则会禁用 2230 Graphical Field Display（2230
中的所有字段。当只有一个罗斯蒙特 2230 映射到当前储罐数据库位置时，会禁用
Configure Tank Display 2（组态储罐显示屏 2）和 Configure Tank Display 3（组态储罐
显示屏 3）按钮。
过程
1. 在 22xx ATD 窗口中，选择 2230 Graphical Field Display
（
2230
显示单元）
显示单元）
选项卡
选项卡。
2. 从 Units for Display
示的所需测量单位。
注
罗斯蒙特 2230 会转换 Server Preferences
3. 在 Common Tank Configuration
来选择罗斯蒙特 2230 显示单元要提供的储罐和储罐参数。
4. 在 Display Toggle Time（显示切换时间）输入字段中，输入显示的储罐参数的切
换时间。从储罐 1 开始，一次显示一个储罐的选定参数。
98 Emerson.com/Rosemount
（显示单位）
（通用储罐组态）
窗格的下拉列表中，选择要为各储罐测量变量显
（服务器首选项）
窗格中，通过选中相应的复选框
窗口中指定的单位。
参考手册 设备安装
00809-0306-5100 2022 年 2 月
5. 如果使用第二个显示单元，则单击 Configure Tank Display No 2（组态储罐显示
屏 2）按钮并重复组态过程。
6. 如果使用第三个显示单元，则单击 Configure Tank Display No 3（组态储罐显示
屏 3）按钮并重复组态过程。
7. 可对罗斯蒙特 2230 进行组态，以便为储罐总线上的每个储罐显示不同的参数集。
在“2230 Graphical Field Display（2230 显示单元）”选项卡中，单击 Individual
Tank Configuration（单个储罐组态）按钮：
8. 选择要在罗斯蒙特 2230 显示单元上显示的所需储罐和参数。为每个储罐重复此过
程。
9. 单击 OK（确定）按钮存储组态并返回至 22xx ATD 窗口。
10. 单击 Apply（应用）按钮存储组态，或单击 OK（确定）按钮存储组态并关闭窗
口。
相关信息
测量单位
Rosemount 2230 Reference Manual
罗斯蒙特储罐计量
99
设备安装 参考手册
2022 年 2 月 00809-0306-5100
2.9.8
模拟输入
罗斯蒙特™ 2410 储罐 Hub 可配备模拟输入，让您连接用于 4 20 mA/HART 通讯的仪表。
过程
1. 在 22xx ATD 窗口中，选择 Analog Input
（模拟输入）
选项卡。
2. 确保选中 Enable（启用）复选框。
3. 在 Value Unit（值单位）字段中，选择与输入源匹配的适当单位。
4. 在 Value Range（值范围）窗格中，分别输入与模拟输入值 4mA 和 20mA 相对应
的参数值。您可以指定任何值，但前提是 20mA 值高于 4mA 值。对于超过范围值
的测量值，模拟输入将进入报警模式。
5. 如果希望组态 Filter Factor（滤波系数）和 Current Limits（电流限值），请使用
Advanced（高级）按钮。
滤波
用于抑制模拟输入信号中的虚假波动。可以使用一个 0 到 1 之间的值。默
系数
认值为 0.1。值越高，意味着滤波越少。
100 Emerson.com/Rosemount
Loading...
