快速启动指南

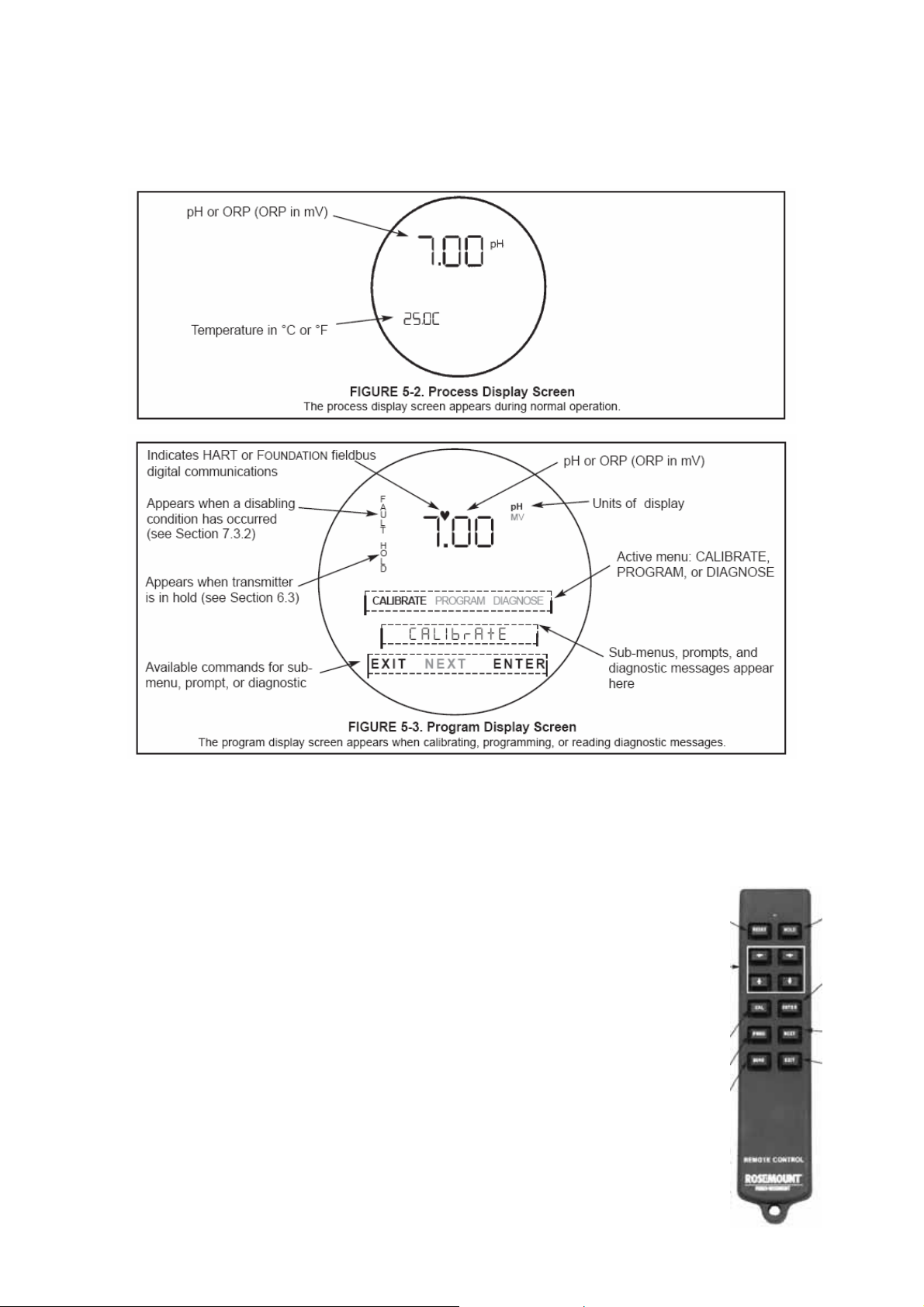

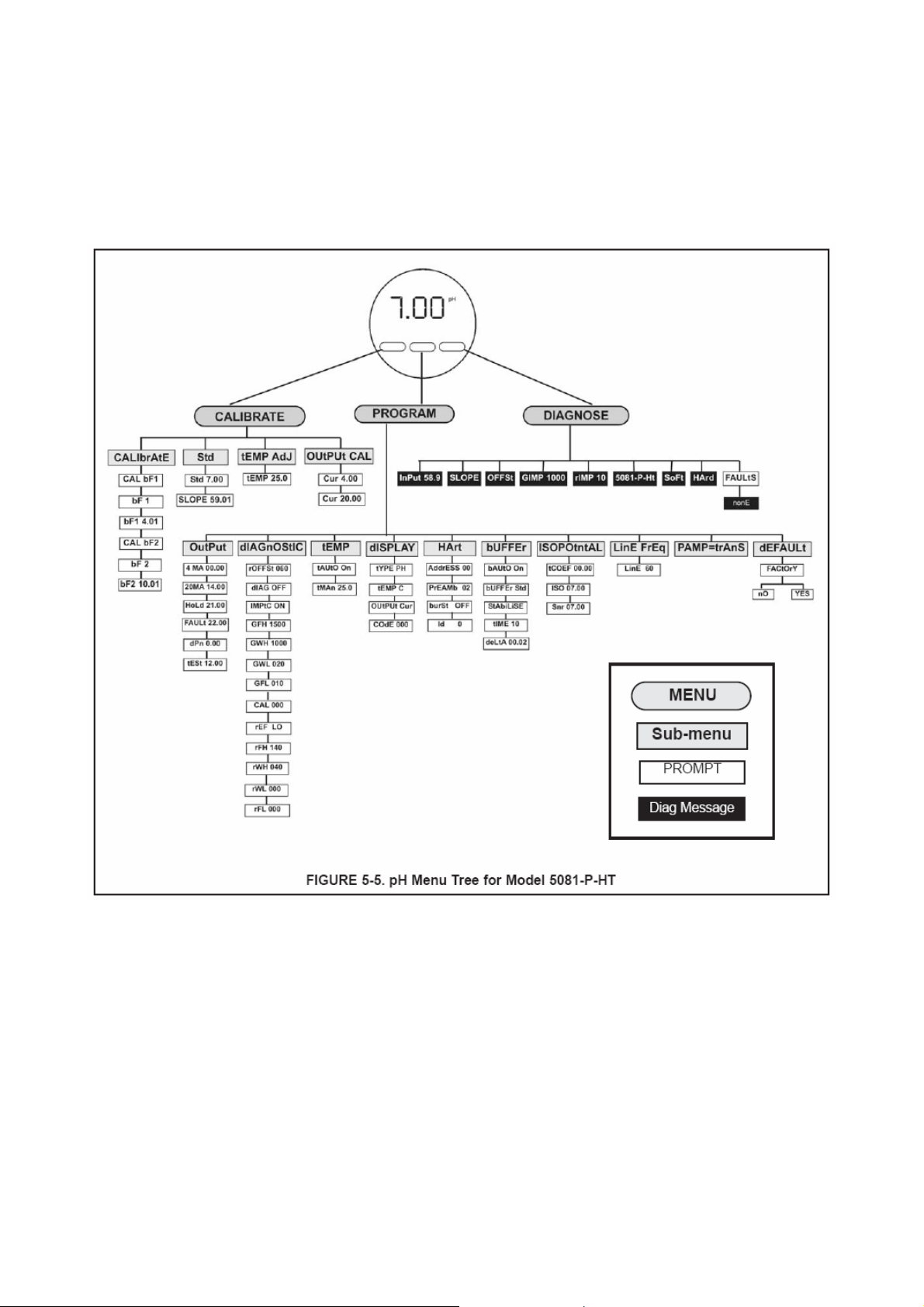

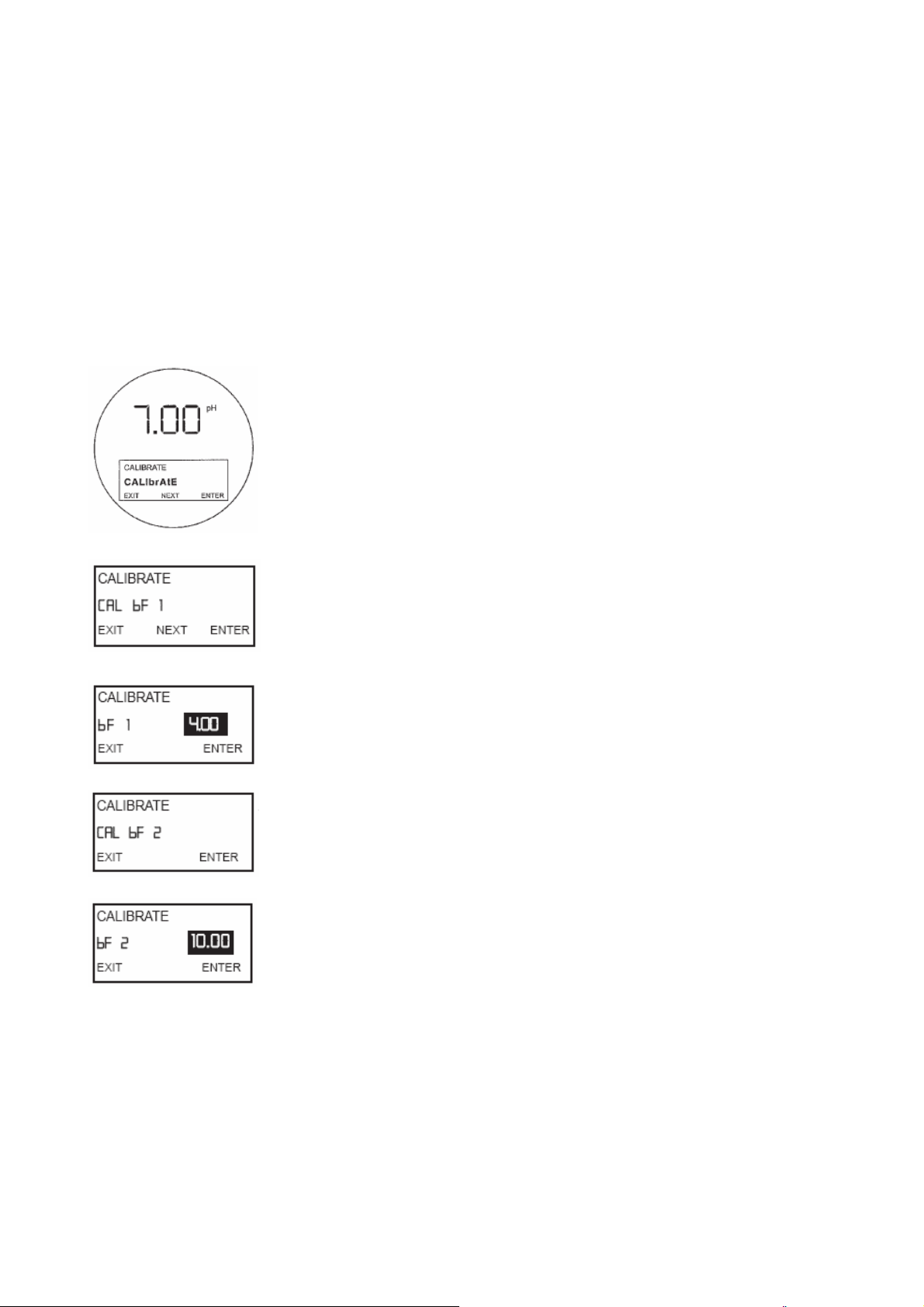

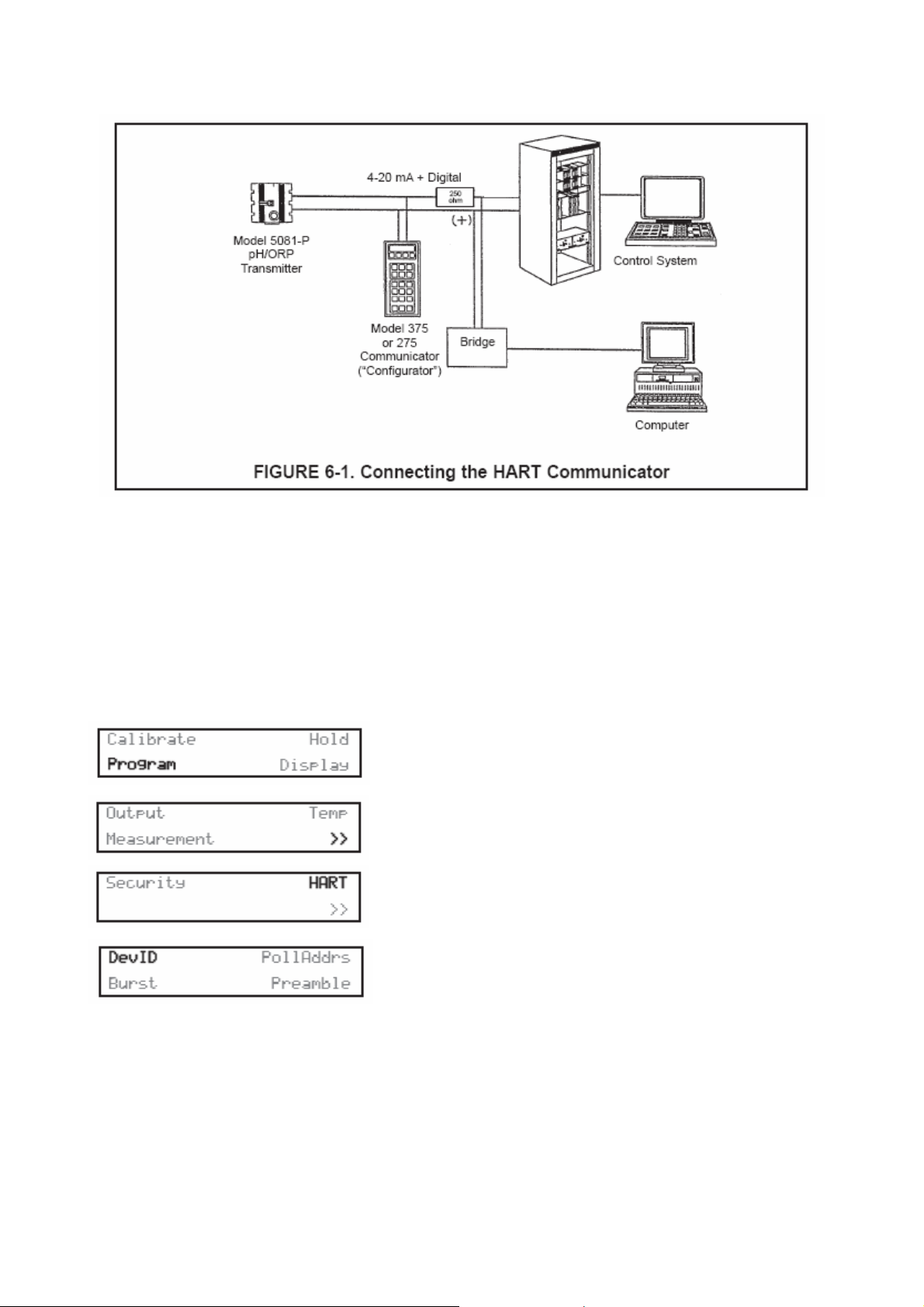

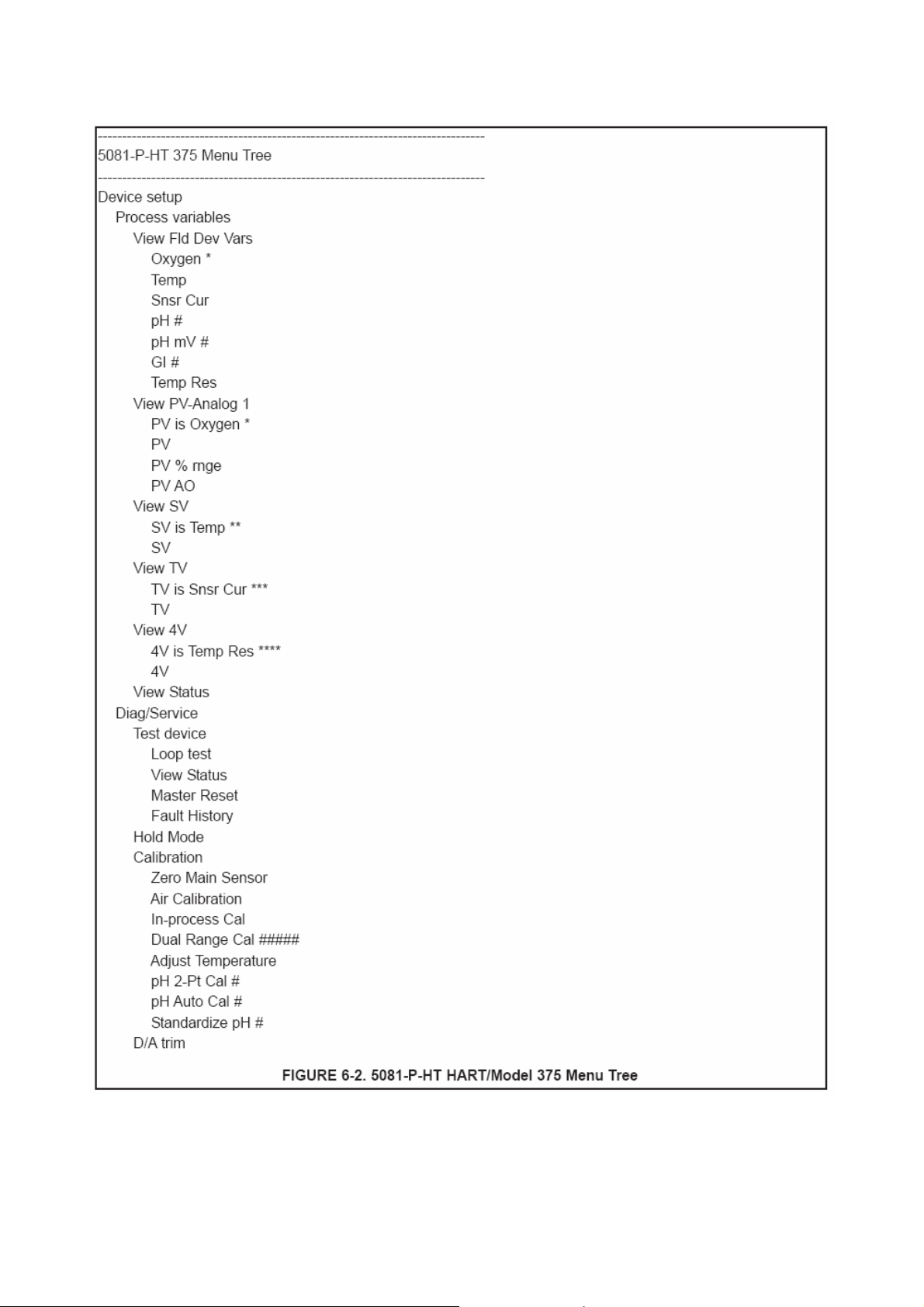

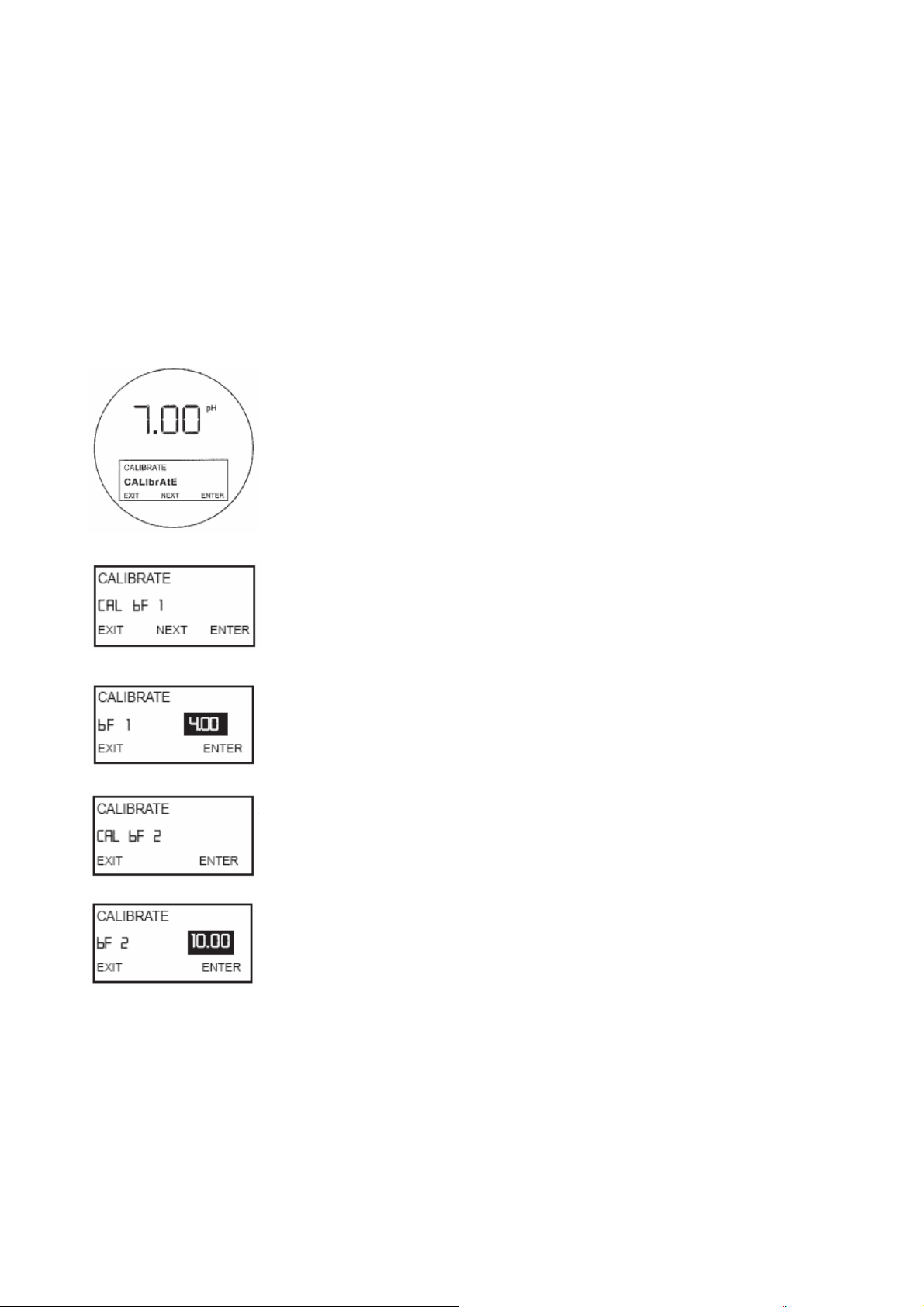

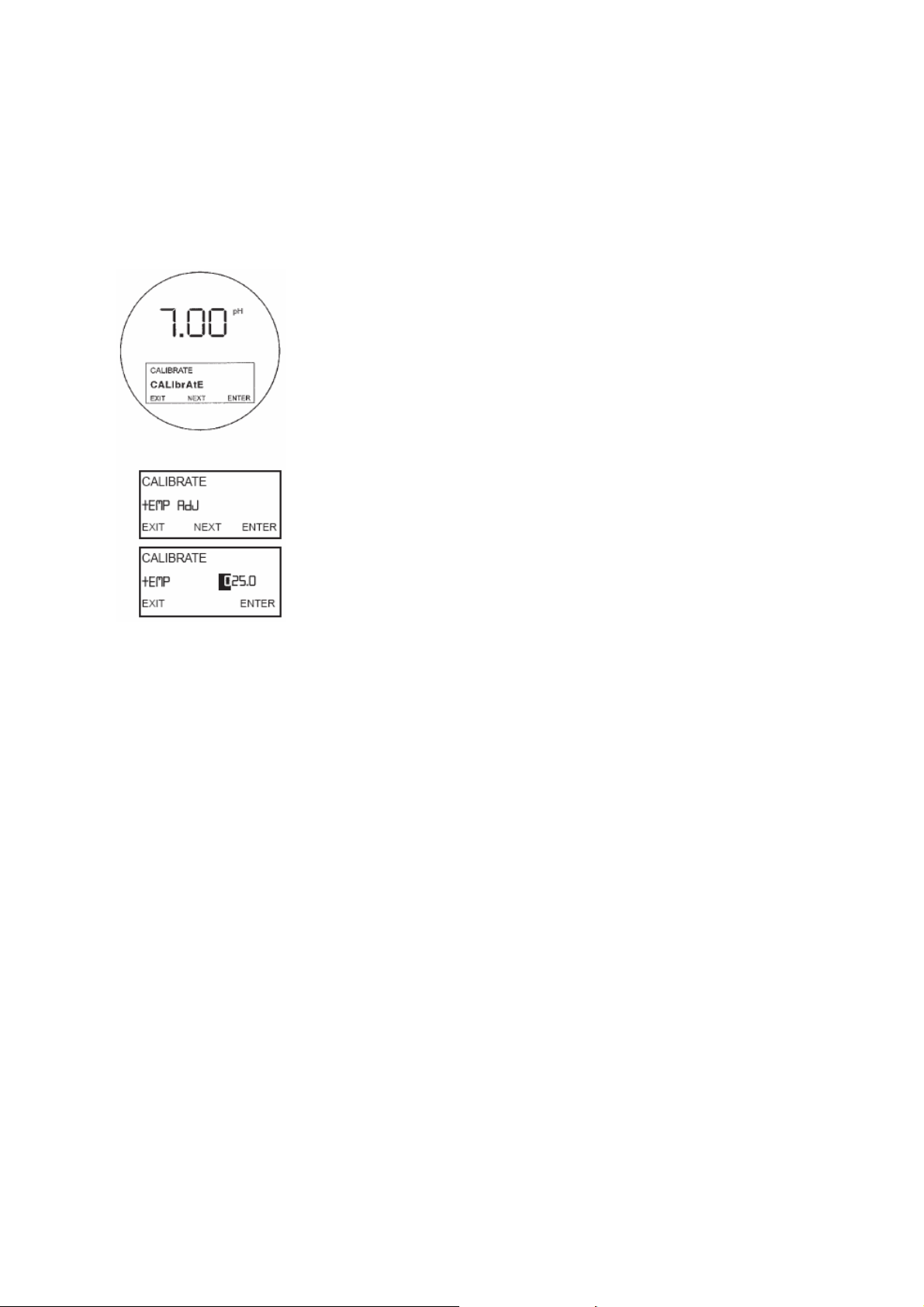

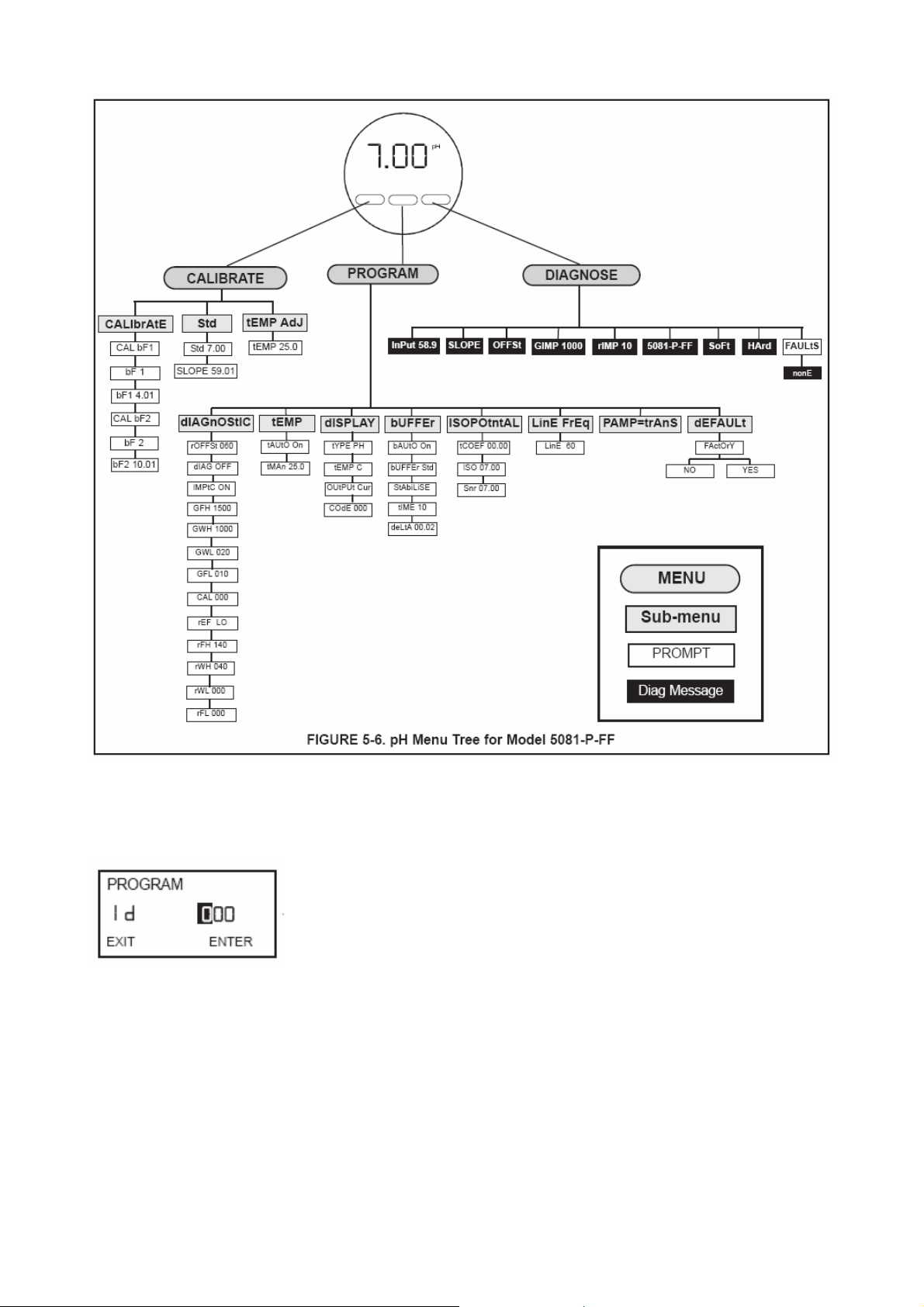

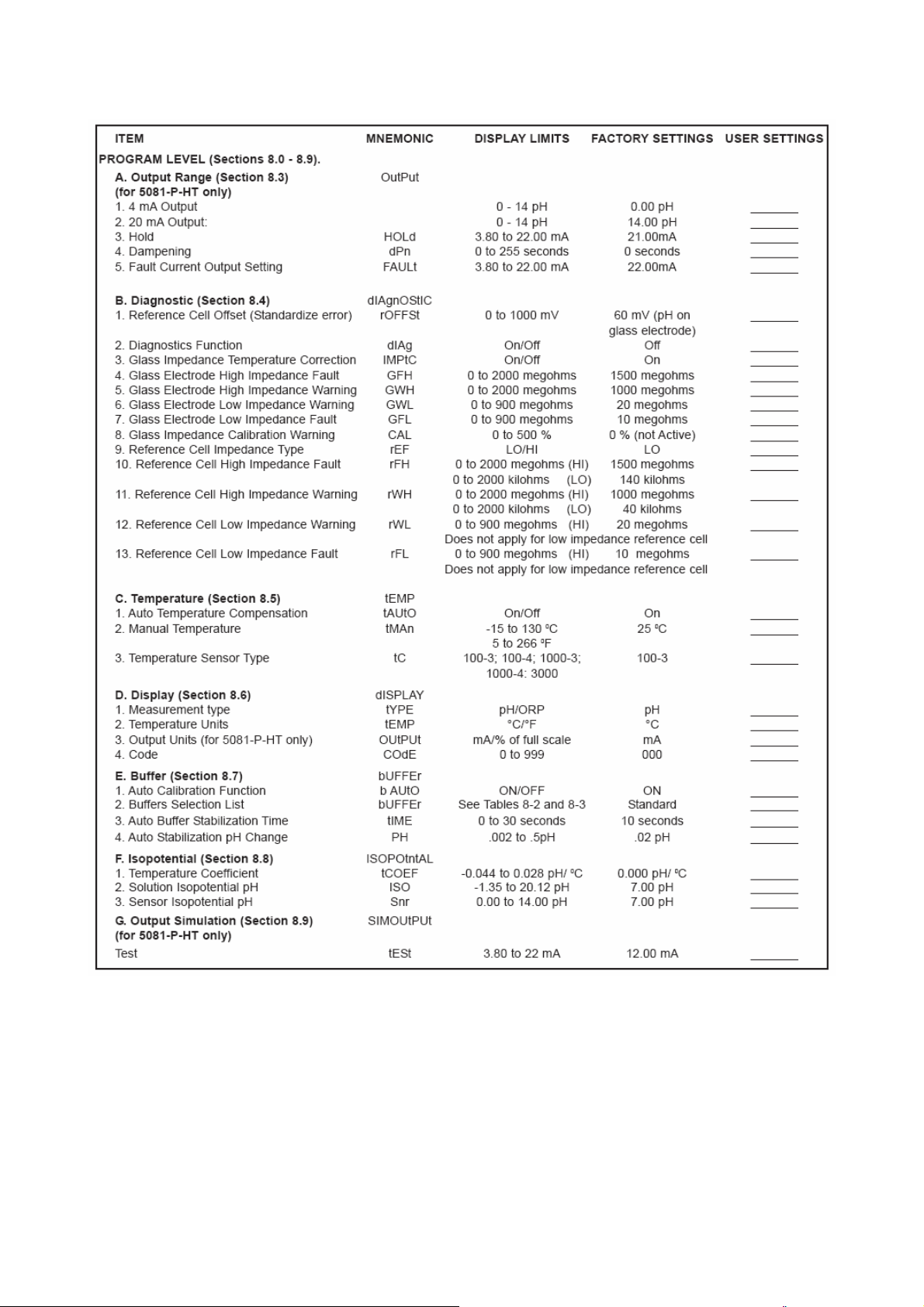

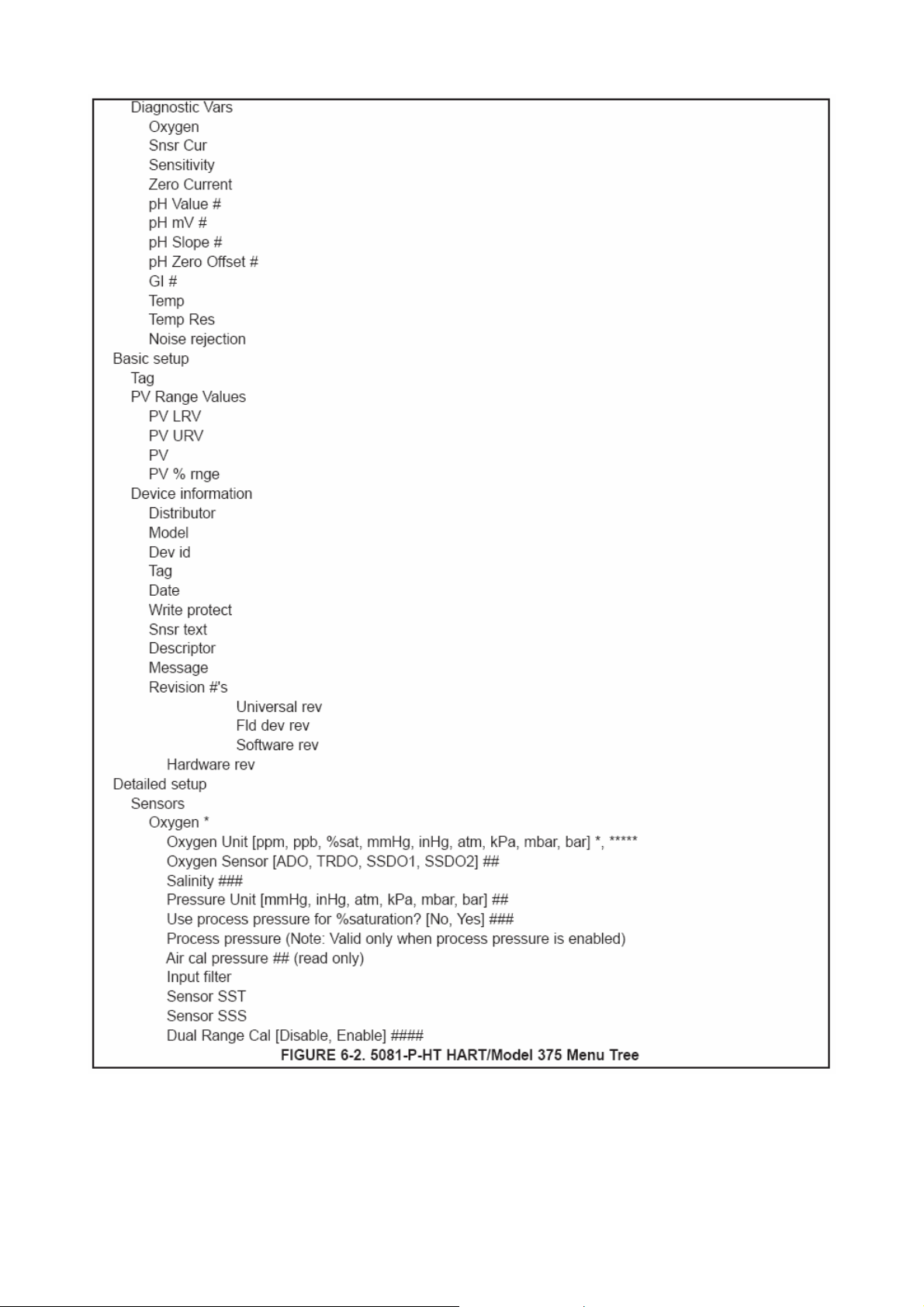

Model 5081-P
pH/ORP Transmitter
1. 安装说明
详见英文操作手册2.0章节。
（1）墙面安装：
快速启动指南
用于5081-P分析变送器

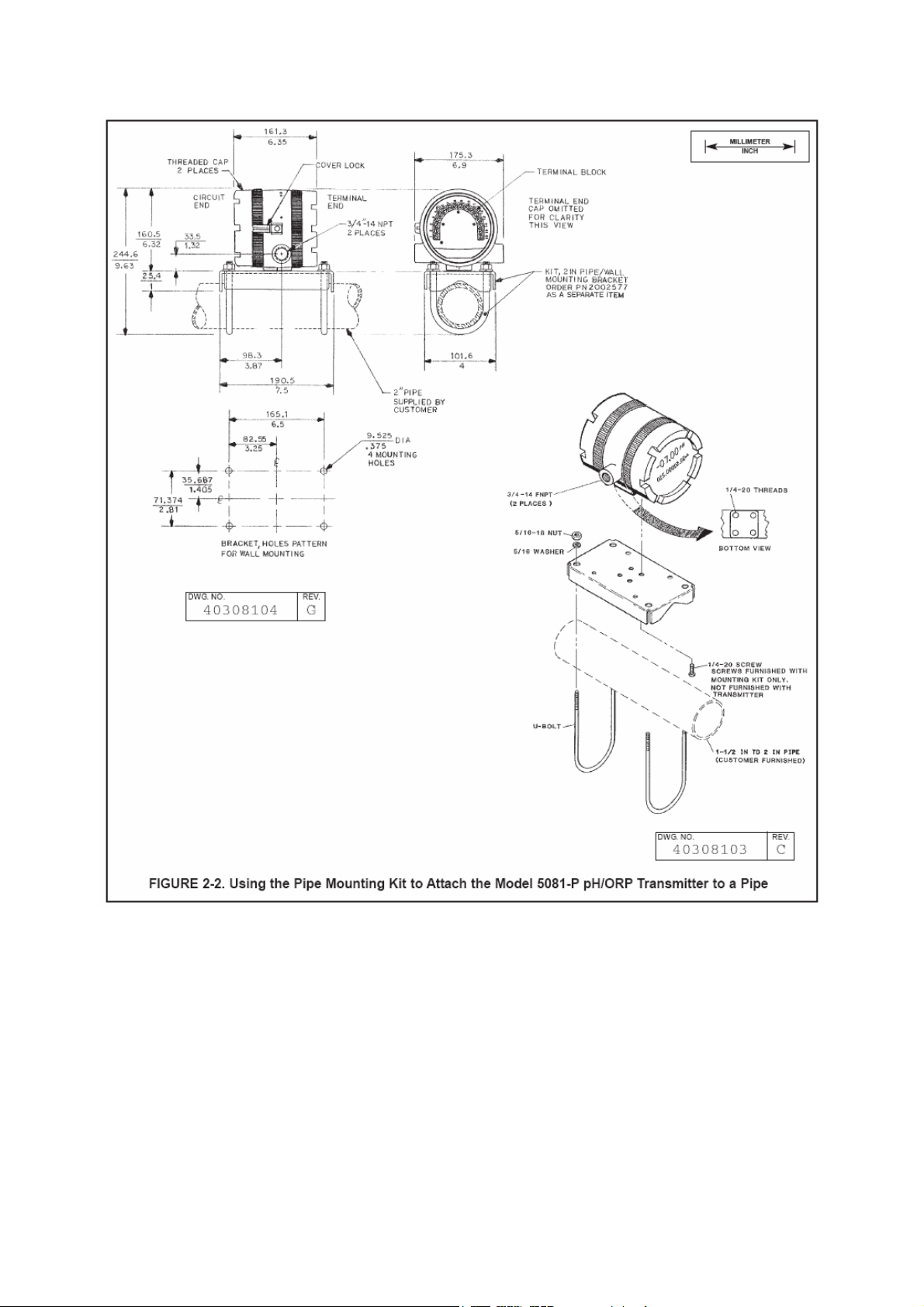

（2）短管安装：需要订购短管安装附件PN 2002577，适用于1-1/2英寸至2英寸的短管。
2. 变送器电源详细接线
请注意，传感器接线要与电源接线分开，为了抗无线电干扰（RFI）/电磁干扰（EMI），请使用屏蔽的输出
信号电缆，屏蔽线接地。另外，铺设电源电缆和信号电缆时，至少要离强电设备2米远。更详细的内容，请见传
感器的操作手册。

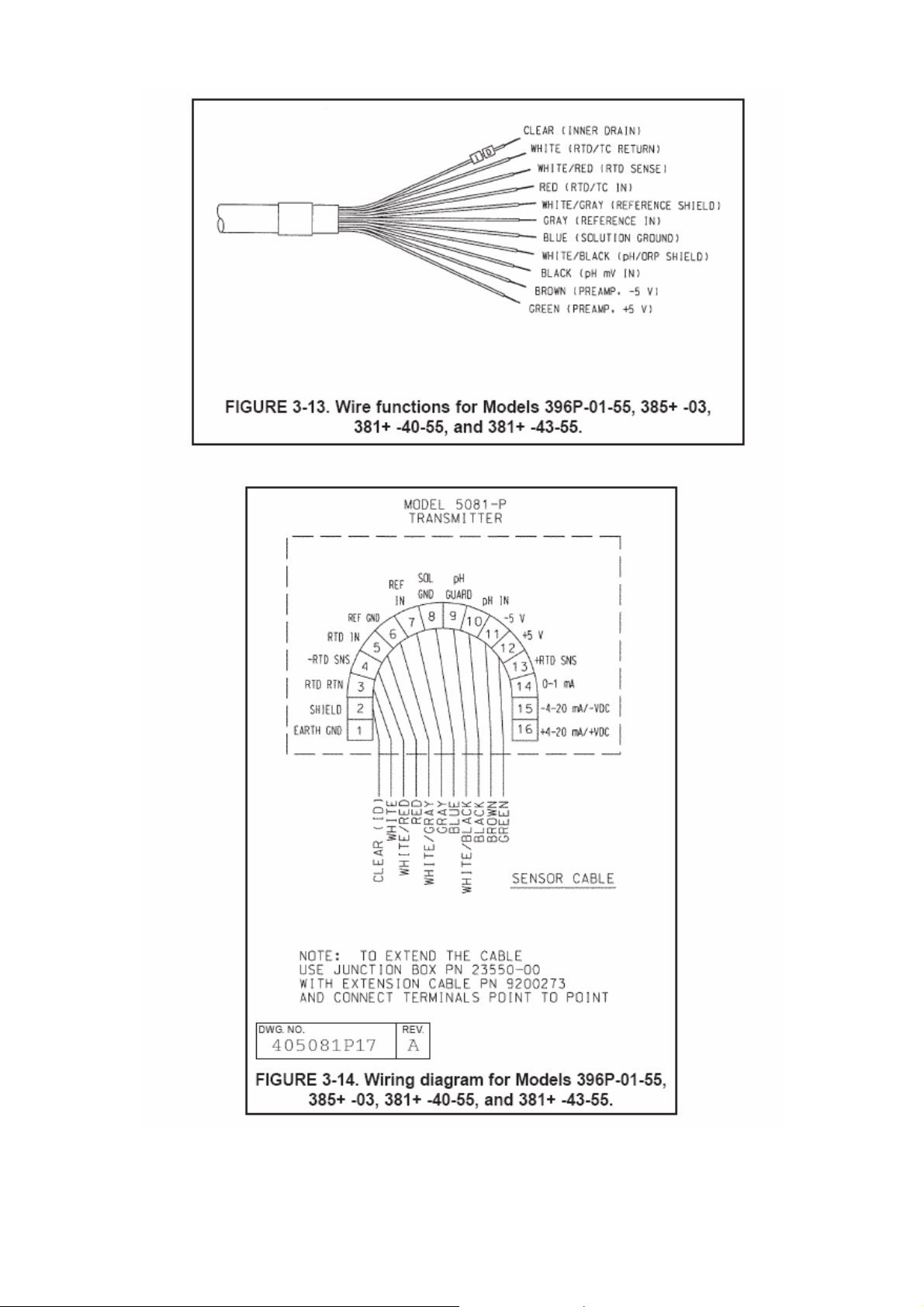

TB-1 接地极 TB-13
TB-2 屏蔽线 TB-14
TB-3 RTD热电阻补偿线，白色 TB-15 4-20mA输出/回路电源（-）
TB-4 RTD热电阻连接线，红白相间色 TB-16 4-20mA输出/回路电源（+）
TB-5 RTD热电阻信号线，红色
TB-6 参比电极地线，灰白相间色
TB-7 参比电极信号线，灰色
TB-8 液接地电极，蓝色
TB-9 pH/ORP测量电极地线，黑白相间色 注：参比电极线带保护套管，其目的是防止该
TB-10 pH/ORP测量电极信号线，黑色 线在与其它线接触时，造成KCL电解液损
TB-11 -5V，棕色 耗，接线前，请将保护套管取下。
TB-12 +5V，绿色
TB-1 接地极
TB-2 屏蔽线
TB-3 RTD热电阻补偿线，白色
TB-4 RTD热电阻连接线，红白相间色
TB-5 RTD热电阻信号线，红色
TB-6 参比电极地线，灰白相间色 注：参比电极线带保护套管，其目的是防止该
TB-7 参比电极信号线，灰色 线在与其它线接触时，造成KCL电解液损
TB-8 液接地电极，蓝色 耗，接线前，请将保护套管取下。
TB-9 pH/ORP测量电极地线，黑白相间色
TB-10 pH/ORP测量电极信号线，黑色
TB-11 -5V，棕色
TB-12 +5V，绿色
TB-13
TB-14
TB-15 FF信号/回路电源（-）
TB-16 FF信号/回路电源（+）

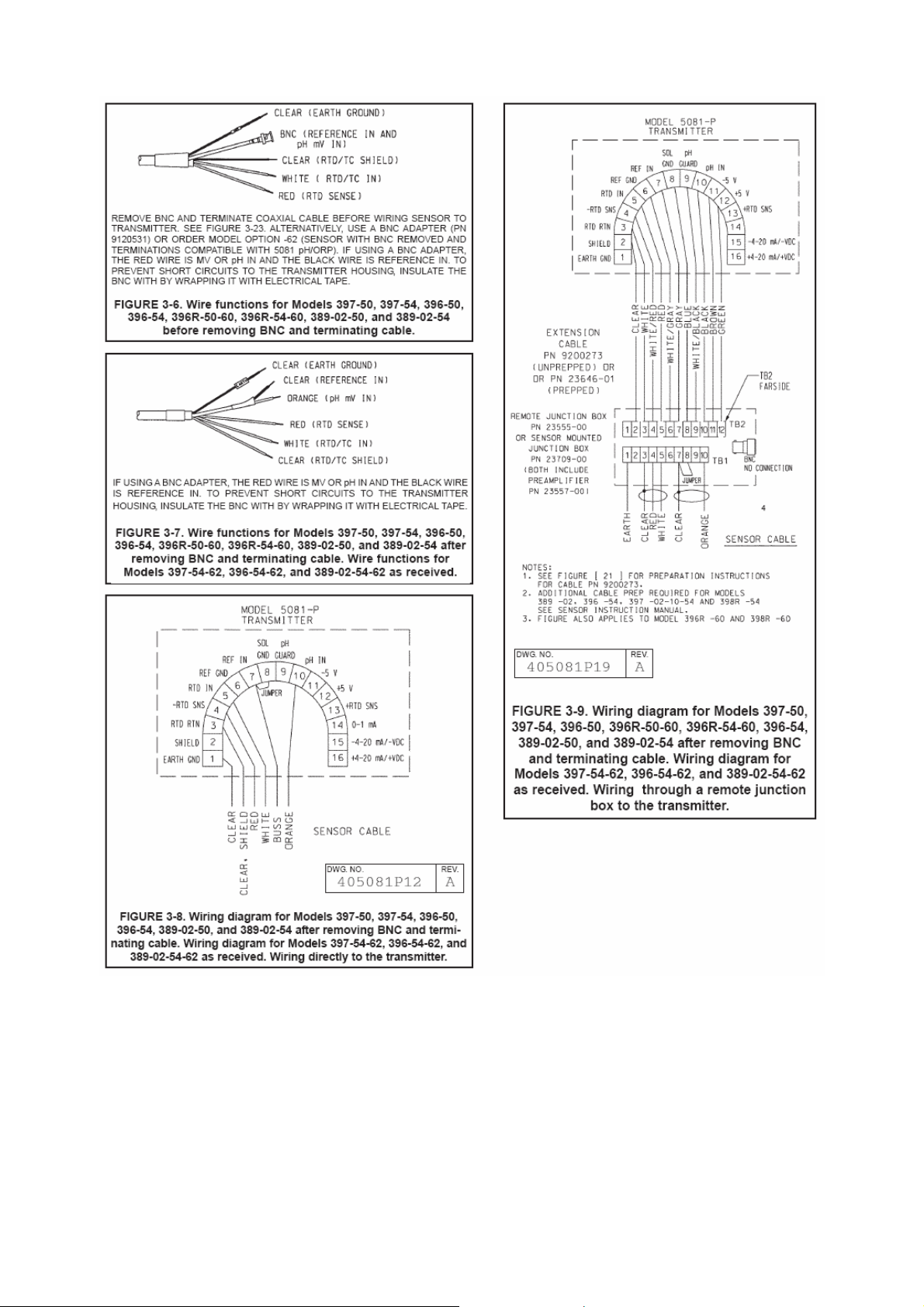

3. 变送器与不同传感器的接线
见英文操作手册3.0章节。
（1）pH/ORP传感器与5081P pH/ORP变送器的连结总体上有三种途经：
• 直接接变送器；
• 通过传感器顶部接线盒接变送器；
• 通过远方接线盒接变送器。
安装组合形式如下：

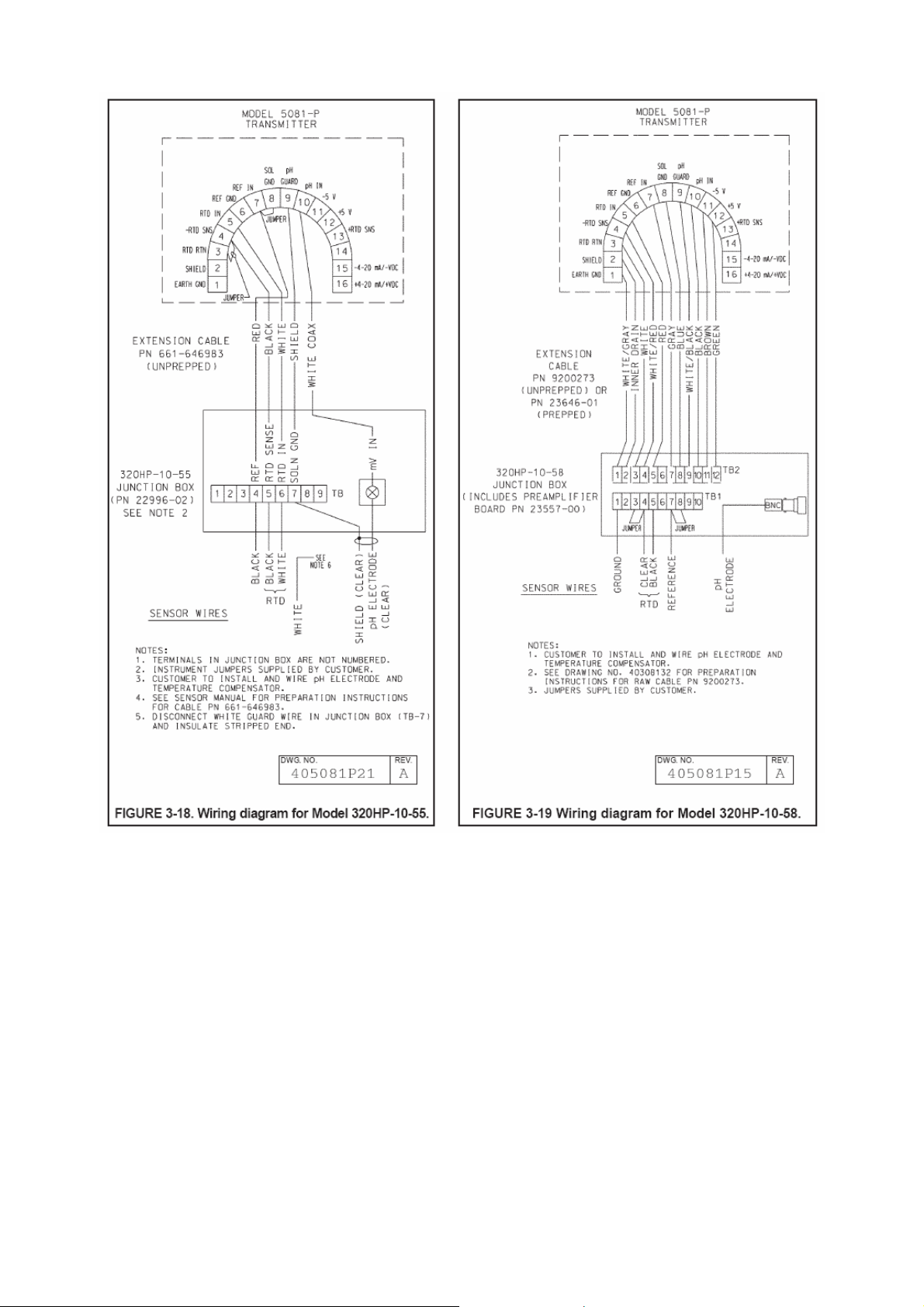

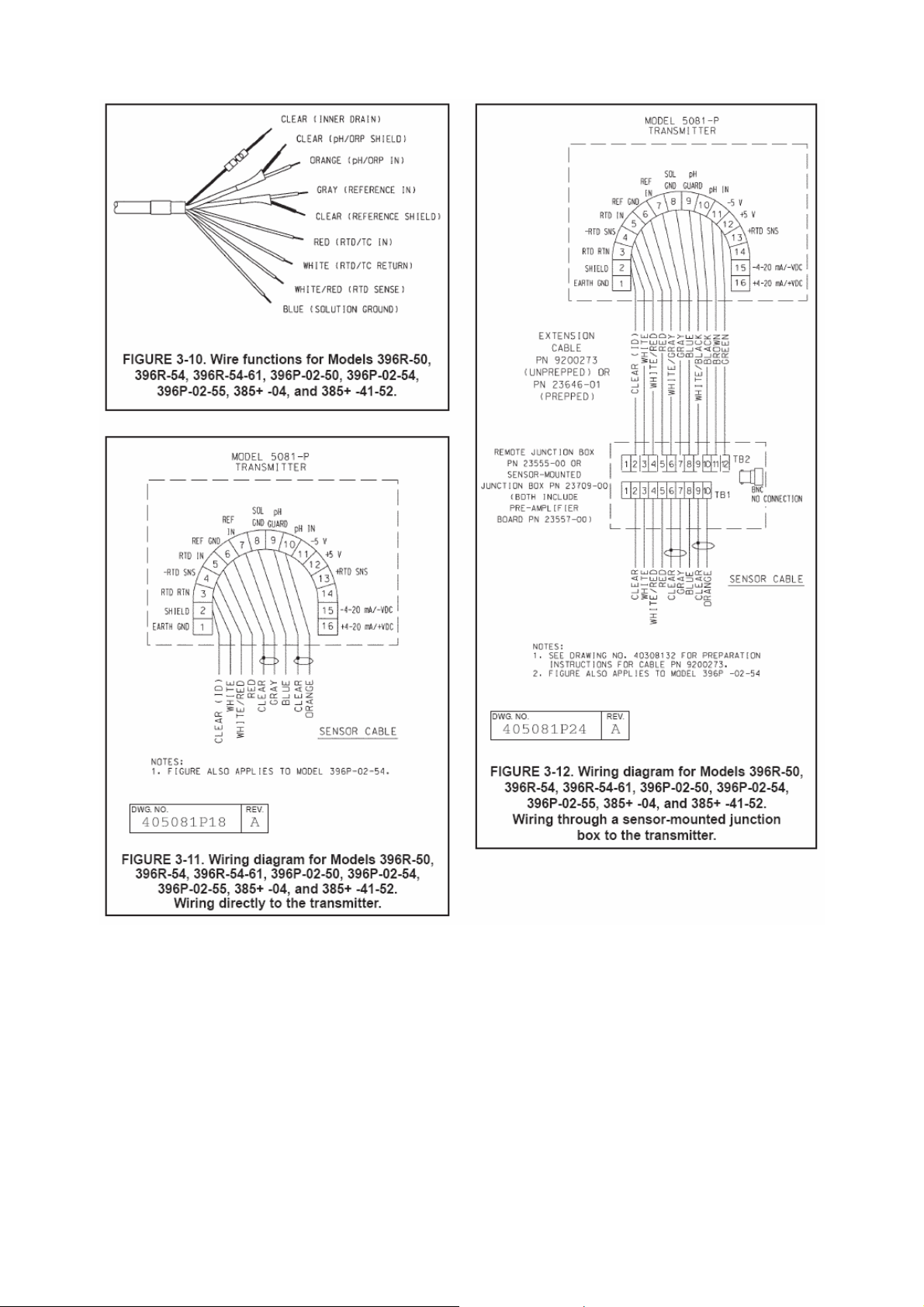

（2）常用的pH/ORP传感器与5081P pH/ORP变送器的接线：
有关各传感器的详细内容，请见传感器的操作手册。

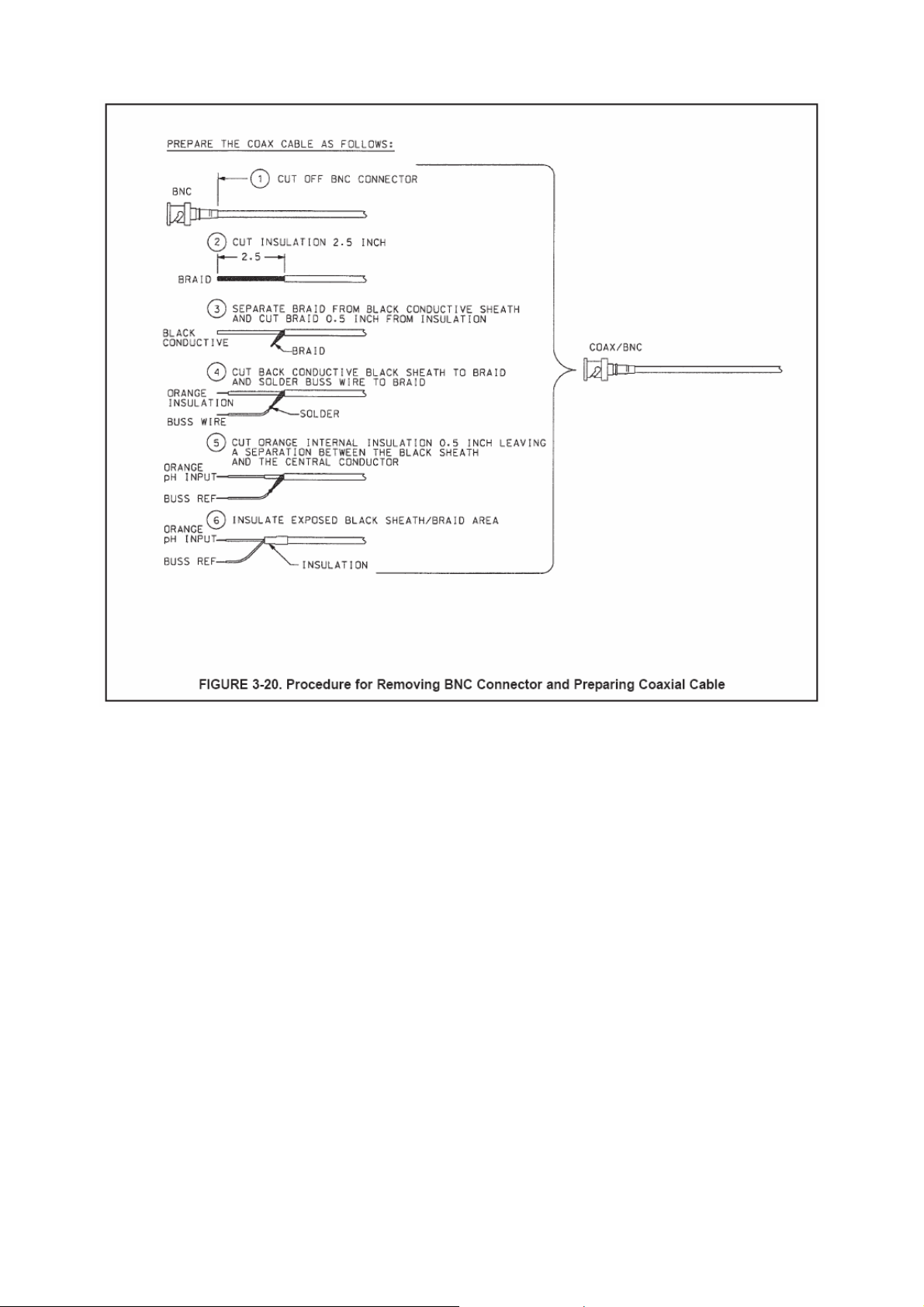

* 传感器带BNC接头，5081P变送器没有配置该接头插座，故此时应剪掉BNC接头，按照图3-20配置同轴电缆，
否则，5081P变送器要配置BNC接头（PN 9120531）。
