00825-0106-00MS, Rev AA
罗斯蒙特™ MS 浆液电磁流量计传感器
快速安装指南
2019 年 11 月
快速安装指南 2019 年 11 月
1
安全
警告
• 不遵守这些安装指南有可能导致严重伤害或死亡。
• 安装和维修说明仅供有资质的人员使用。除了依据操作说明之外，在没
有授权的情况下，请不要进行任何维修。
• 潜在静电触电危险：选购了非标准油漆或带非金属标签的罗斯蒙特电磁
流量计可能会受到静电放电的损坏。为了避免静电电荷积聚，不要使用
干布擦拭流量计，也不要使用溶剂清洁流量计。
• 确认传感器和变送器的操作环境与相应的机构认证一致。
• 如果安装在易爆环境中，应确认设备认证和安装技术适用于该环境。
• 为了防止易燃或可燃环境起火，在检修前应断开电源。
• 爆炸危险：切勿在易燃或易爆环境中断开设备。
• 应遵循国家、当地和工厂的标准对变送器和传感器进行正确接地。接地
必须与过程参考地隔离。
• 触电危险：在维修前，应切断电源。不得在没有电源舱盖的情况下作
业。
小心
• 传感器衬里在装运过程中容易受损。衬里损坏将会使传感器失效。不遵
守这些说明可能会导致严重损坏传感器衬里并可能需要更换传感器。
• 为了避免对传感器衬里端造成潜在损坏：
— 不要使用金属或螺旋缠绕垫片。如果应用中需要螺旋缠绕垫片或金
属垫片，则必须使用衬里保护器。
— 如果需要频繁拆卸，可在传感器端头连接短套管。
— 按照正确的顺序将螺栓拧紧至规定的扭矩限值。法兰螺栓紧固正确
是传感器正常工作以及实现预期使用寿命的关键。
• 如果仪表安装位置附近存在高电压/大电流情况，应确保遵循正确的保
护方法，防止杂散电压/电流通过仪表。仪表保护不充分可导致变送器
损坏，进而导致仪表故障。
• 在管道上进行焊接之前，应从传感器和变送器上完全拆下所有电气连
接。为了最大限度地保护传感器，可考虑从管线上拆下传感器。
2
罗斯蒙特
™
MS
浆液电磁流量计传感器
2019 年 11 月 快速安装指南
1.1
搬运与起吊安全
小心
为了减少人员受伤危险或设备损坏风险，应遵守所有起吊与搬运说明。
• 小心搬运所有部件以防损坏。尽可能使用原始装运箱将系统运送至安装
现场。
• 采用 PTFE 衬里的传感器在发货时配有端盖，可以防止机械损坏及自然
变形。请仅在安装前拆除端盖。
• 准备好进行连接和密封之前，不要拆下导线管端口中的运输用的堵头。
应进行正确防护，避免进水。
• 传感器应通过管线进行支撑。建议在传感器管线的入口侧和出口侧安装
管道支架。传感器上不得连接其他附加支架。
• 使用合适的 PPE（个人防护装备），包括护目镜和带钢护板劳保鞋。
• 搬运仪表时不得只抓住变送器外壳或接线盒。
• 传感器衬里在装运过程中容易受损。不得为了搬运或取得平衡而将任何
东西穿过传感器。衬里损坏将会使传感器失效。
• 不得从任何高度掉落设备。
快速安装指南
3
快速安装指南 2019 年 11 月
1.1.1
吊耳
小心
在运输电磁流量计的过程中或在安装现场将其下放到位时，应使用两个法
兰上的吊耳（如有）进行搬运。如果未提供吊耳，则必须在外壳两侧使用
吊索支撑流量计。
• 标准压力 3 英寸至 36 英寸法兰型电磁流量计带有吊耳。
• 高压力（600# 以上）3 英寸至 24 英寸法兰型电磁流量计带有吊耳。
图 1-1: 起吊示例（不带吊耳和带有吊耳）
A.
不带吊耳
B.
带有吊耳
4
罗斯蒙特
™
MS
浆液电磁流量计传感器
2019 年 11 月 快速安装指南
2
简介
本文档提供罗斯蒙特 MS 浆液电磁流量计传感器的基础安装指南。
• 有关变送器安装说明，请参阅 8782 变送器快速入门指南（文档编号
00825-01xx-8782），其中文档编号第二段中的“xx”表示语言。请参阅
表 2-1。
• 有关其他安装信息、组态、维护和故障诊断，请参阅相关产品参考手
册。
表 2-1: 文档语言代码
代码 语言
00
02
03
05
06
07
09
22
英语
意大利语
法语
德语
简体中文
俄语
西班牙语
葡萄牙语（巴西）
所有用户文档均位于 www.emerson.com。有关更多联系信息，请参见
艾默生流量 客户服务。
2.1
返修政策
退回设备时必须遵循艾默生流程。遵循这些流程可确保符合政府运输机构
的法规要求，同时有助于为艾默生员工提供安全的工作环境。未遵循艾默
生流程将导致您的设备发送遭到拒绝。
快速安装指南
5
快速安装指南 2019 年 11 月
2.2
艾默生流量 客户服务
电子邮件：
• 全球：flow.support@emerson.com
• 亚太地区：APflow.support@emerson.com
电话：
北美和南美 欧洲和中东 亚太地区
美国
加拿大
墨西哥
阿根廷
巴西
委内瑞拉
800 522 6277
+1 303 527
5200
+41 (0) 41
7686 111
+54 11 4837
7000
+55 15 3413
8000
+58 26 1731
3446
英国
荷兰
法国
德国
意大利
中欧和东欧
俄罗斯/独联
体
埃及
阿曼
卡塔尔
科威特
南非
沙特阿拉伯
阿联酋
0870 240
1978
+31 (0) 704
136 666
0800 917 901
0800 182
5347
8008 77334
+41 (0) 41
7686 111
+7 495 995
9559
0800 000
0015
800 70101
431 0044
663 299 01
800 991 390
800 844 9564
800 0444
0684
澳大利亚
新西兰
印度
巴基斯坦
中国
日本
韩国
新加坡
泰国
马来西亚
800 158 727
099 128 804
800 440 1468
888 550 2682
+86 21 2892
9000
+81 3 5769
6803
+82 2 3438
4600
+65 6 777
8211
001 800 441
6426
800 814 008
6
罗斯蒙特
™
MS
浆液电磁流量计传感器
2019 年 11 月 快速安装指南
3
3.1
3.2
位置和方向
环境考虑因素
为了确保最长的变送器使用寿命，应避免极端温度和过度振动。典型问题
场所如下：
• 热带/沙漠地区直射阳光下安装
• 在极寒气候下采用户外安装
上游和下游管道
为了确保过程条件大幅度变化的情况下的规定精度
时，在电极平面上游留出至少五倍管径长度的直管段，在电极平面下游留
出至少两倍管径长度的直管段。
图 3-1: 上游和下游直管段管径倍数
A
C
，建议在安装传感器
B
安装时可以缩短上游和下游直管段。对于减径直管段安装，仪表有可能达
不到绝对精度。流量读数仍将具有很高的可重复性。
3.3
快速安装指南
流向
安装传感器时，应使箭头指向流量方向。
A.
五倍管径（上游）
B.
两倍管径（下游）
C.
流向
7
快速安装指南 2019 年 11 月

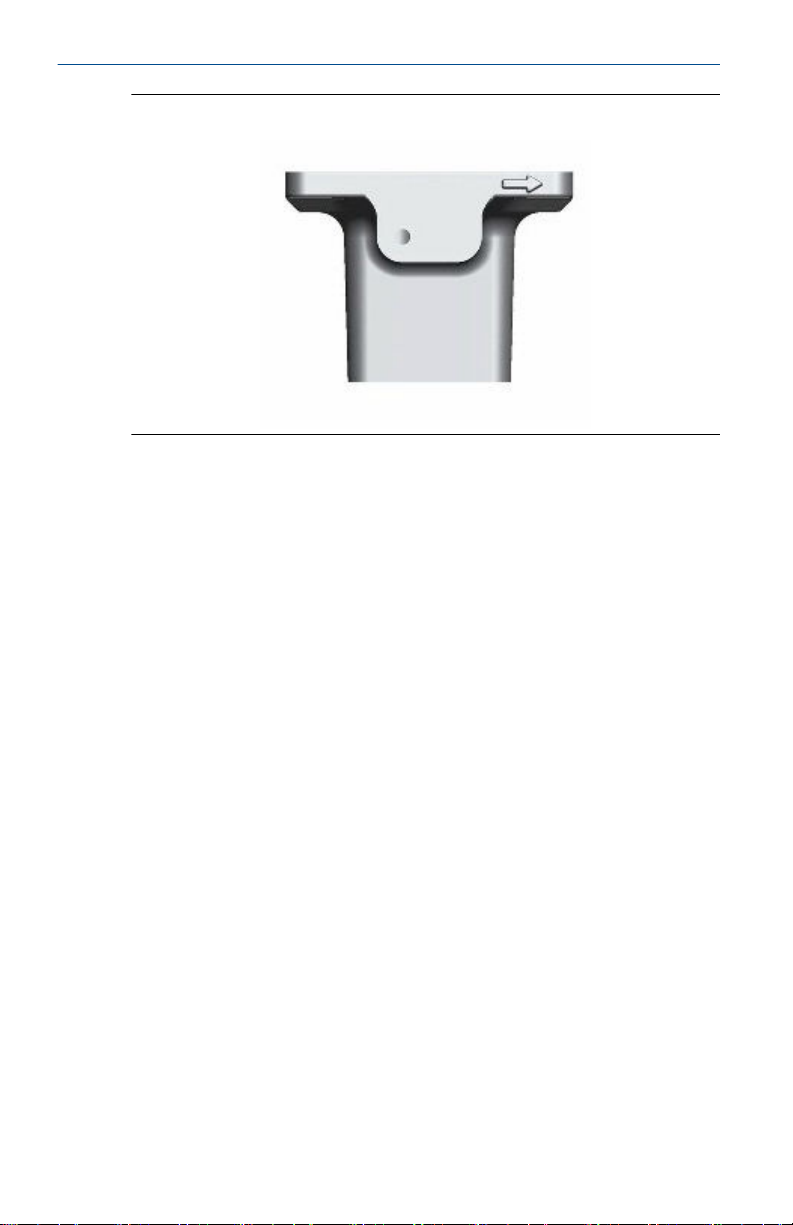

图 3-2: 流量方向箭头
8
罗斯蒙特
™
MS
浆液电磁流量计传感器
2019 年 11 月 快速安装指南
3.4
传感器管道位置和方向
传感器应安装在能确保在运行期间保持满管的位置上。根据安装位置，还
必须考虑方向。
• 过程流体向上流动的垂直安装可使截面保持满管，不受流量影响。
• 水平安装应限制为低管段，以保证满管。

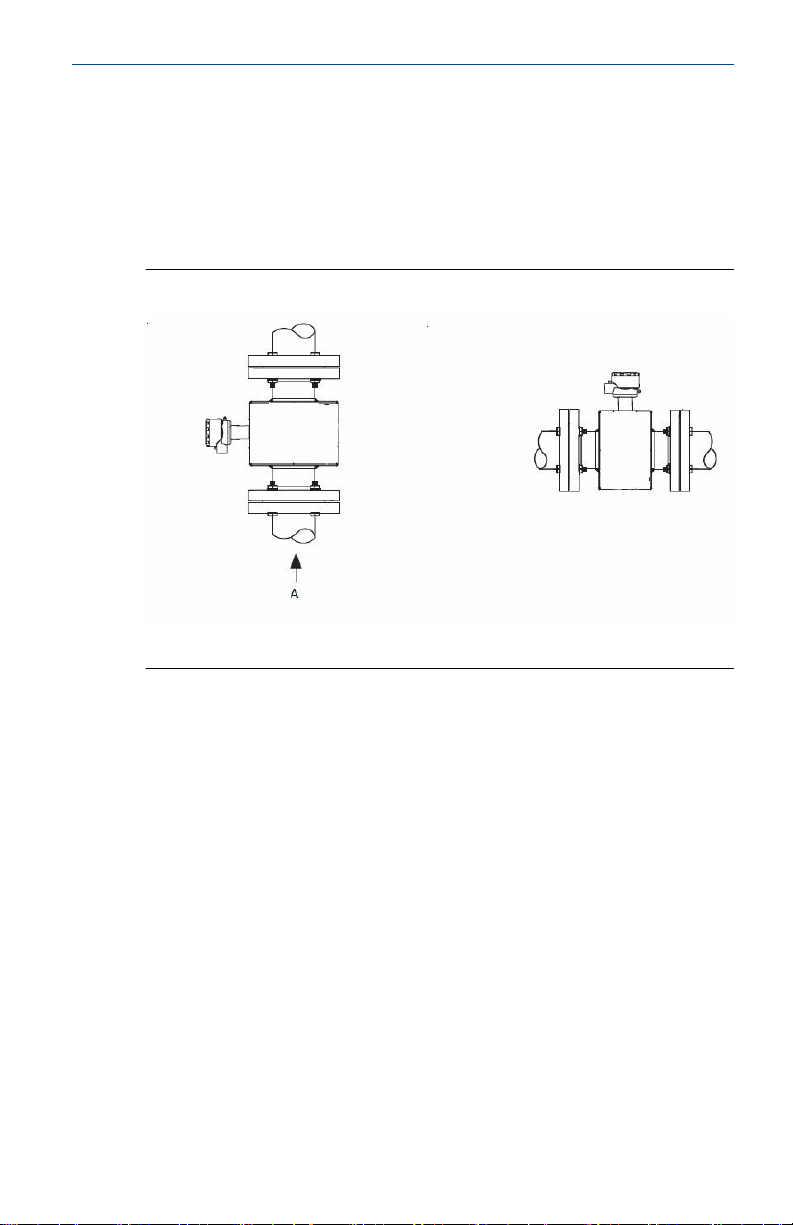

图 3-3: 传感器方向
A.
流向
快速安装指南
9
快速安装指南 2019 年 11 月
3.5
电极方向
如果两个测量电极处于 3 点钟和 9 点钟位置或与水平方向成 45 度以下角
度，如 图 3-4 左侧所示，则传感器电极的朝向正确。避免使传感器的顶部
与垂直位置成 90 度角（如 图 3-4 右侧所示）的任何安装朝向。
图 3-4: 电极方向
A
B
正确朝向
A.
B.
错误朝向
传感器有可能需要处于特定朝向，以便符合危险区域 T 代码等级。请参阅
相关参考手册，了解任何可能的限制。
10
罗斯蒙特
™
MS
浆液电磁流量计传感器
2019 年 11 月 快速安装指南
4
4.1
传感器的安装
法兰型传感器
垫片
传感器在每个过程连接处各需要一个垫片。垫片材料必须与过程流体及操
作条件相适合。接地环的每一侧均需要使用垫片（请参见 图 4-1）。所有
其他的应用（包括带衬里保护器或接地电极的传感器）仅需要在每个过程
连接处安装一个垫片。
注
不得使用金属或螺旋缠绕垫片，因为它们会损坏传感器的衬里端面。如果
应用中需要螺旋缠绕垫片或金属垫片，则必须使用衬里保护器。

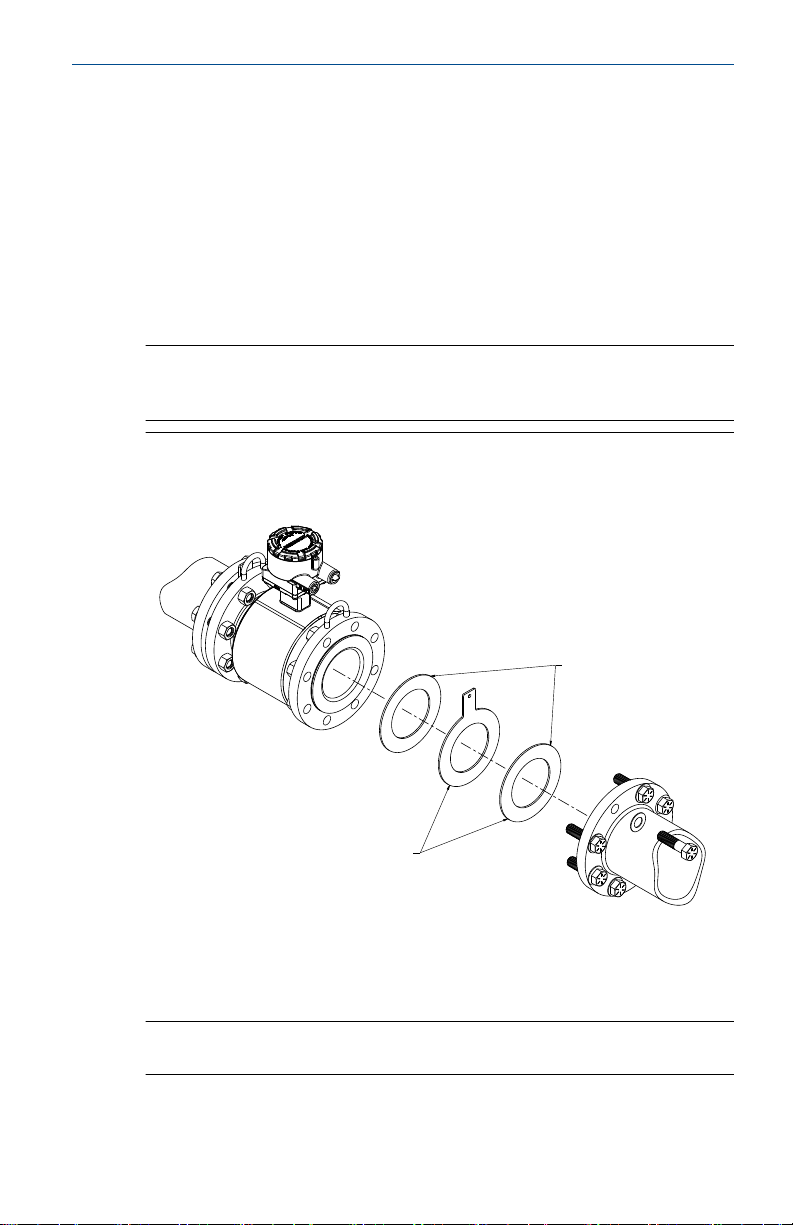

图 4-1: 法兰型传感器垫片布置
B
螺栓
注
每次不要只拧一侧的螺栓。应同时拧紧两侧的螺栓。示例：
快速安装指南
A.
接地环和垫片（选件）
B.
客户自备垫片
A
11
快速安装指南 2019 年 11 月
1. 旋入上游
2. 旋入下游
3. 拧紧上游
4. 拧紧下游
不要旋入并拧紧上游端后再旋入并拧紧下游端。拧紧螺栓时不在上游和下
游法兰之间交替进行可能会导致衬里损坏。
对于 ASME B16.5 和 EN 法兰，根据传感器管线尺寸和衬里类型建议的扭矩
值分别在 表 4-2 和 表 4-3 或 表 4-4 中列出。如果未列出传感器的法兰等
级，则请向厂家进行咨询。按 图 4-2 所示的递增顺序拧紧传感器上游端的
法兰螺栓，直至扭矩建议值的 20%。对传感器下游端重复上述步骤。对于
具有更多或更少法兰螺栓的传感器，请按照类似的交叉顺序拧紧螺栓。以
建议扭矩值的 40%、60%、80% 和 100% 重复此整个拧紧顺序。
如果达到建议扭矩值时出现泄漏，则可以用 10% 增量继续拧紧螺栓，直至
连接处停止泄漏，或直至扭矩达到螺栓的最大扭矩值。出于衬里完整性的
实际考虑，常常导致采用截然不同的扭矩值以阻止由于法兰、螺栓、垫片
和传感器衬里材料的独特组合引起的泄漏。
拧紧螺栓后应检查法兰处是否有泄漏。不正确的拧紧方式可能会导致严重
的损坏。承压期间，传感器材料有可能在一段时间后产生变形，需要在初
次安装 24 小时后进行第二次拧紧。
图 4-2: 法兰螺栓拧紧顺序
8
4
6
2
安装之前，确定流量传感器衬里材料，确保建议扭矩值适用该材料。
表 4-1: 衬里材料
含氟聚合物衬里 其他衬里
T - 聚四氟乙烯 P - 聚氨酯
K - PFA+
12
N - 氯丁橡胶
L - 天然橡胶
1
5
3
7
罗斯蒙特
™
MS
浆液电磁流量计传感器
2019 年 11 月 快速安装指南
表 4-1: 衬里材料 (续)
含氟聚合物衬里 其他衬里
D - Adiprene 弹性体
表 4-2: 罗斯蒙特 法兰螺栓建议扭矩值 (ASME 传感器)
尺寸代码管线尺寸 含氟聚合物衬里 其他衬里
150 级 (lb‑ft) 300 级 (lb‑ft) 150 级 (lb‑ft) 300 磅（磅-
英尺）
030
3 英寸（80 毫米）
040
4 英寸（100 毫米）
060
6 英寸（150 毫米）
080
8 英寸（200 毫米）
100
10 英寸（250 毫米）
120
12 英寸（300 毫米）
140
14 英寸（350 毫米）
160
16 英寸（400 毫米）
180
18 英寸（450 毫米）
200
20 英寸（500 毫米）
240
24 英寸（600 毫米）
300
30 英寸（750 毫米）
360
36 英寸（900 毫米）
34 35 23 23
26 50 17 32
45 50 30 37
60 82 42 55
55 80 40 70
65 125 55 105
85 110 70 95
85 160 65 140
120 170 95 150
110 175 90 150
165 280 140 250
195 415 165 375
280 575 245 525
表 4-3: 罗斯蒙特含氟聚合物衬里 传感器法兰螺栓建议扭矩值 (EN 1092-1)
尺寸代码管线尺寸 含氟聚合物衬里（牛米）
PN10 PN16 PN25 PN 40
030
3 英寸（80 毫米）
040
4 英寸（100 毫米）
060
6 英寸（150 毫米）
080
8 英寸（200 毫米）
100
10 英寸（250 毫米）
120
12 英寸（300 毫米）
N/A N/A N/A 50
N/A 50 N/A 70
N/A 90 N/A 130
130 90 130 170
100 130 190 250
120 170 190 270
快速安装指南
13
快速安装指南 2019 年 11 月
表 4-3: 罗斯蒙特含氟聚合物衬里 传感器法兰螺栓建议扭矩值 (EN 1092-1) (续)
尺寸代码管线尺寸 含氟聚合物衬里（牛米）
PN10 PN16 PN25 PN 40
140
14 英寸（350 毫米）
160
16 英寸（400 毫米）
180
18 英寸（450 毫米）
200
20 英寸（500 毫米）
240
24 英寸（600 毫米）
160 220 320 410
220 280 410 610
190 340 330 420
230 380 440 520
290 570 590 850
表 4-4: 罗斯蒙特非含氟聚合物衬里 MS 传感器法兰螺栓建议扭矩值 (EN 1092-1)
尺寸代码管线尺寸 非含氟聚合物衬里（牛米）
PN10 PN16 PN25 PN 40
030
3 英寸（80 毫米）
040
4 英寸（100 毫米）
060
6 英寸（150 毫米）
080
8 英寸（200 毫米）
100
10 英寸（250 毫米）
120
12 英寸（300 毫米）
140
14 英寸（350 毫米）
160
16 英寸（400 毫米）
180
18 英寸（450 毫米）
200
20 英寸（500 毫米）
240
24 英寸（600 毫米）
N/A N/A N/A 30
N/A 40 N/A 50
N/A 60 N/A 90
90 60 90 110
70 80 130 170
80 110 130 180
110 150 210 288
150 190 280 410
130 230 220 280
150 260 300 350
200 380 390 560
14
罗斯蒙特
™
MS
浆液电磁流量计传感器
2019 年 11 月 快速安装指南
5
过程参考连接
本节中的示意图仅旨在举例说明过程参考连接的最佳做法安装。对于导电
无衬管道中的安装，可能需要使用一个接地环或一个衬里保护器，才能建
立过程参考连接。此安装也需要安全接地，但图中未显示。请遵循国家、
当地和工厂电气规范进行安全接地。
使用 表 5-1 确定应按照哪个过程参考选项进行正确安装。

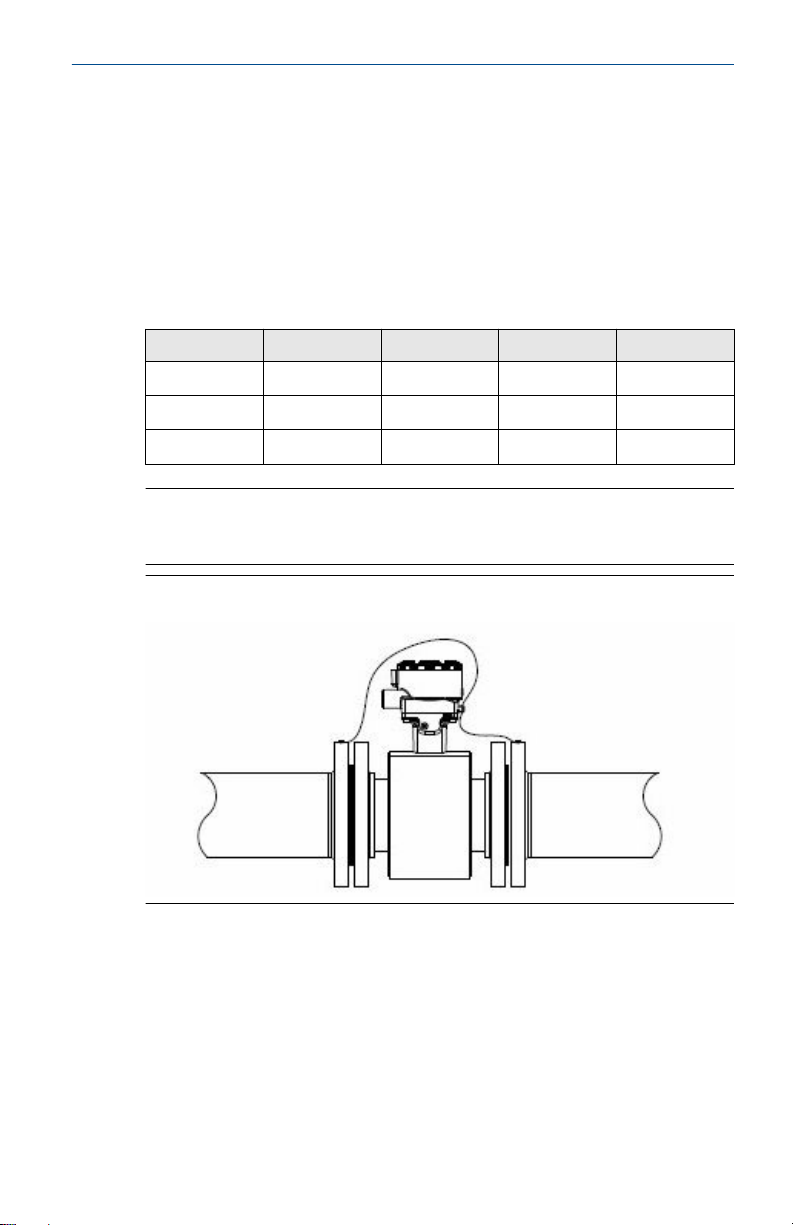

表 5-1: 过程参考选项
管道类型 接地带 接地环 参比电极 衬里保护器
导电无衬管道 请参阅图 5-1 请参阅图 5-2 请参阅图 5-4 请参阅图 5-2
导电加衬管道 接地不充分 请参阅图 5-2 请参阅图 5-1 请参阅图 5-2
不导电管道 接地不充分 请参阅图 5-3 不建议 请参阅图 5-3
注
对于 10 英寸及更大尺寸管线，接地带有可能连接至法兰附近的传感器本
体。请参阅图 5-5。
图 5-1: 导电无衬管道中的接地带或加衬管道中的参考电极
快速安装指南
15
快速安装指南 2019 年 11 月

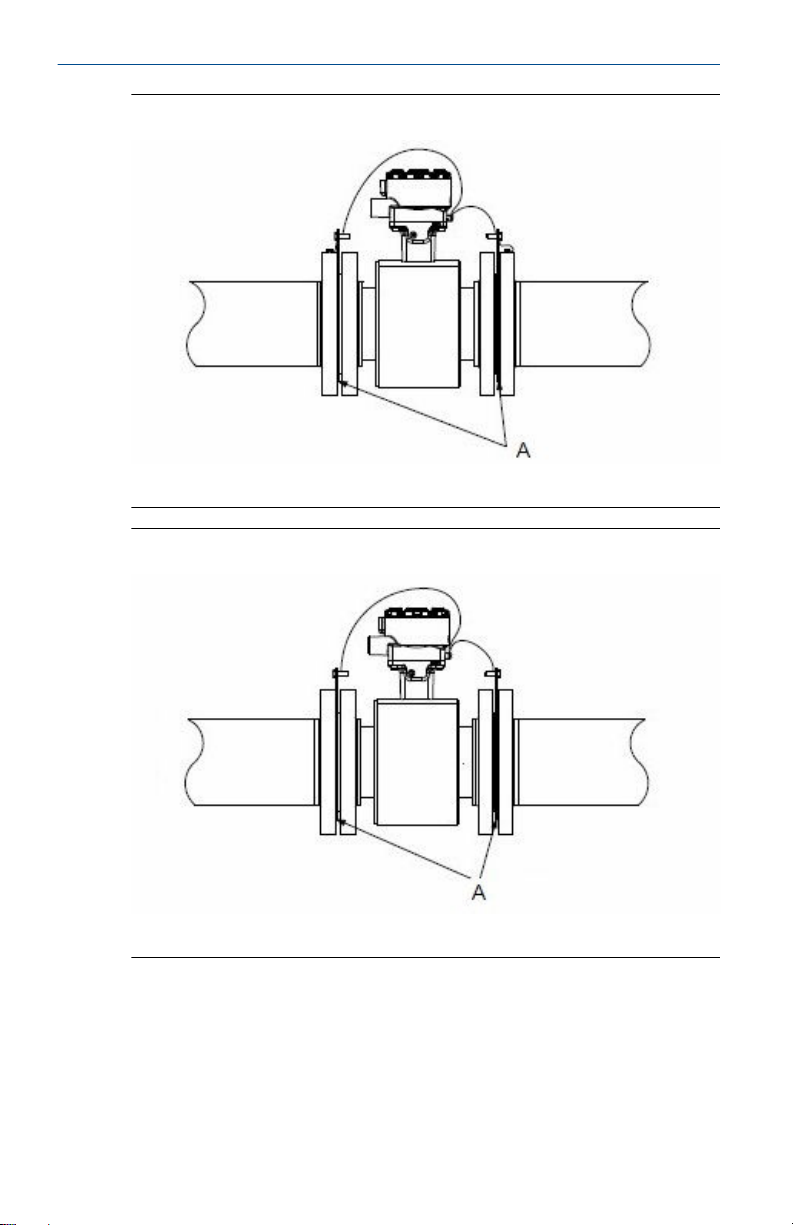

图 5-2: 导电管道中带接地环或衬里保护器的接地装置
A.
接地环或衬里保护器
图 5-3: 不导电管道中带接地环或衬里保护器的接地装置
16
A.
接地环或衬里保护器
罗斯蒙特
™
MS
浆液电磁流量计传感器
2019 年 11 月 快速安装指南

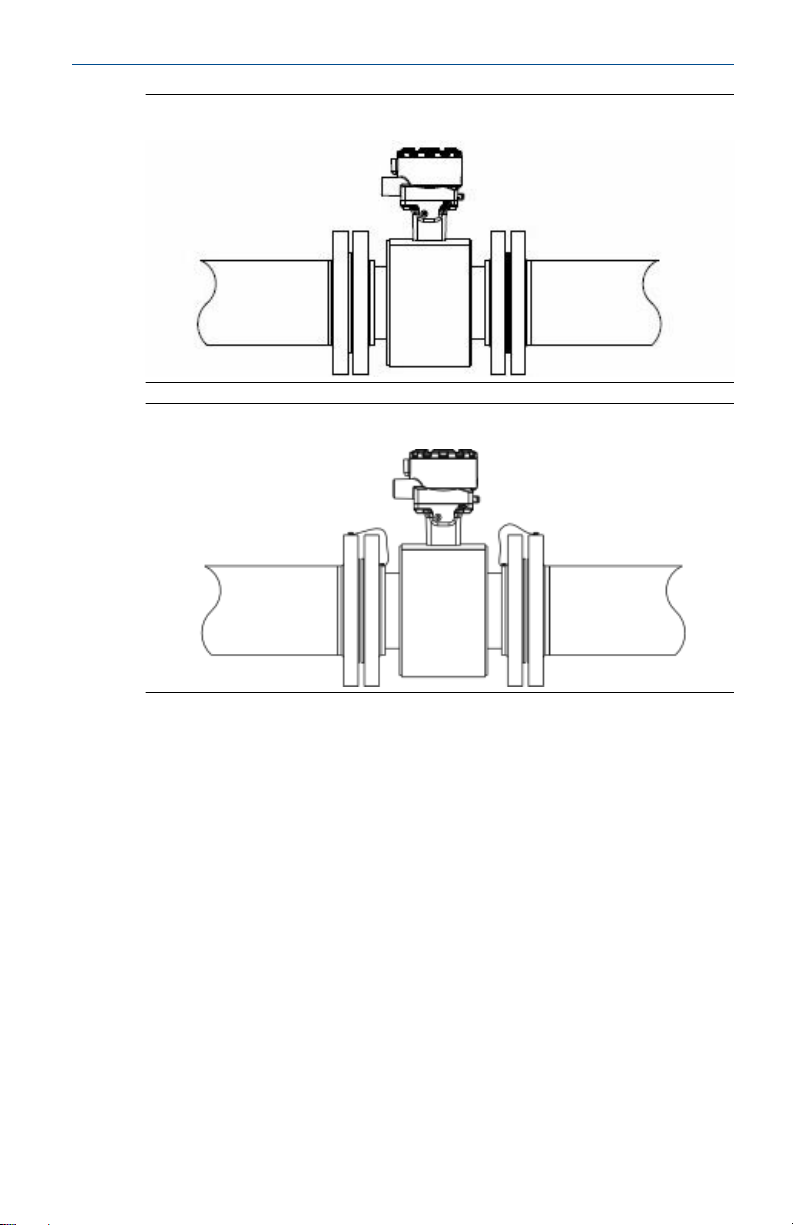

图 5-4: 导电无衬管道中带参考电极的接地装置
图 5-5: 10 英寸或更大尺寸管道接地装置
快速安装指南
17
快速安装指南 2019 年 11 月
6

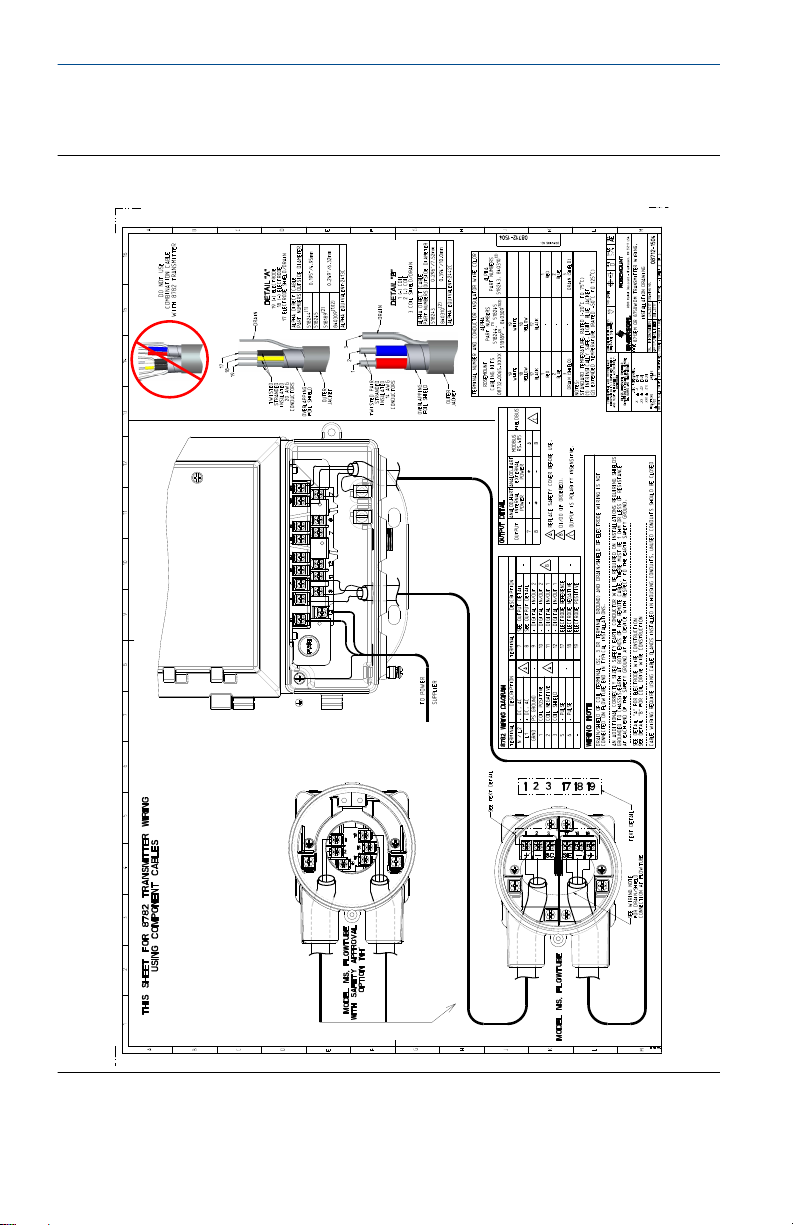

图 6-1: 接线（采用部件电缆）
传感器至变送器的接线
18
罗斯蒙特
™
MS
浆液电磁流量计传感器
2019 年 11 月 快速安装指南
7
产品认证
有关详细认证信息和安装图纸，请参阅下列相应文档：
• 文档编号 00825-MA00-0009：
• 文档编号 00825-MA00-0010：
ATEX
• 文档编号 00825-MA00-0011：
• 文档编号 00825-MA00-0012：
• 文档编号 00825-MA00-0013：
罗斯蒙特
罗斯蒙特
罗斯蒙特
罗斯蒙特
罗斯蒙特
8782 和 MS
8782 和 MS
8782 和 MS
8785
认证文档
8782 和 MS
认证文档
认证文档
认证文档
认证文档
‐
分类
‐ IECEx
‐
北美区
‐ EAC EX
和
