本安装指南提供罗斯蒙特® 8750WA 的基本安装指导。本文不提供详细配置、诊断、维护、
检修、故障排查、防爆、防火或本安安装的说明。更详细的说明请参阅罗斯蒙特 8750WA
型的参考手册 （文档编号：00809-0100-4750）。手册和此快速安装指南 （QIG）还可通
过电子方式从 www.rosemount.com 获得。
不遵守这些安装准则可能导致死亡或严重受伤：
安装和维修说明仅供有资格的人员使用。在没有进行授权的情况下，请不要进行操作说明
所包括的维修内容以外的任何维修。应确认传感器和变送器的操作环境与相应的 FM 或
CSA 认证要求一致。
艾默生过程控制流量技术有限公司
中国江苏南京江宁区兴民南路 111 号
邮编：211100
电话：(86) (25) 5117 7888
传真：(86) (25) 5117 7999
2013 年 1 月
传感器衬里在装运过程中容易受损。不要为了提起或取得平衡而将任何东西穿过传感器。
衬里损坏将会使传感器失去效用。
为了避免可能对传感器衬里末端造成损坏，请不要使用金属或缠绕垫片。如果预见到会有
频繁的拆卸，请小心保护衬里末端。通常使用连接在传感器末端的短盘片加以保护。
法兰螺栓紧固正确是传感器正常工作以及获得适当寿命的关键。所有的螺栓都必须按照合
理的顺序拧紧到指定的扭矩限度。不遵守这些说明可能会导致严重损坏传感器衬里并可能
需要更换传感器。
2
快速安装指南
148
(5.82)
165 (6.48)
190 (7.49)
LOI 盖
126
(4.97)
224
(8.81)
76
(3.00)
78
(3.07)
126
(4.97)
1
/2"–14 NPT* (3 处 )
1
/2"–14 NPT, (2 处 )*
00825-0206-4750, BB 版
2013 年 1 月
罗斯蒙特 8750WA
第 1 步：安装准备
在安装罗斯蒙特 8750WA 型电磁流量计变送器前，需完成几个安装准备步骤以便使安装过程
更容易：
• 确认与您的应用程序相适合的选项及配置。
• 若有需要，则应设置硬件开关。
• 考虑机械、电气及环境要求。
机械考虑
需要为罗斯蒙特 8750WA 型变送器的装配地点提供足够的空间，可用来安全装配，便于检修
导线管端口，可完全打开变送器盖并且易于看读显示屏 （参见图 1 和 图 2）。
若罗斯蒙特 8750WA 型变送器与传感器分开安装，则不受传感器限制的影响。
图 1. 罗斯蒙特 8750WA32E 型尺寸图
注：
* 有 M20 和 PG 13.5 连接件可与螺纹型导线管适配器结合使用。
3
罗斯蒙特 8750WA
109
(4.31)
LOI 键盘盖
229
(9.01)
283
(11.15)
71
(2.81)
79
(3.11)
305
(12.02)
11
(0.44)
接地片
1
/2–14 NPT 导线
管连接 (4 处 )
带标准盖
注
所有尺寸的单位均为毫米 （英寸）
75
(2.96)
带 LOI 盖
图 2. 8750WA12E 尺寸图
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
4
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
罗斯蒙特 8750WA
第 1 步 （续）
环境考虑
为了最大限度地延长变送器的使用寿命，请避免过热和振动。典型问题区域：
• 带有一体安装式变送器的高振动管线
• 在太阳直射下的温暖气候中安装
• 在寒冷气候中的户外安装。
远程安装的变送器可安装在控制室中以保护电子装置板免受恶劣环境的影响，并易于配置或
维修。
远程安装和一体式安装的罗斯蒙特 8750WA 型变送器都要求进行外部供电，因此必须接上相
配的电源。
安装程序
罗斯蒙特 8750WA 型变送器安装包括详细的机械和电气安装程序。
安装变送器
在远程安装地点，变送器可安装在最大 2 英寸直径的管道上或靠着平面安装。
管道安装
将变送器安装在管道上：
1. 用安装金属配件将安装支架连接到管道上。
2. 用安装螺钉将罗斯蒙特 8750WA 型变送器连接到安装支架上。
确定选项和配置
8750WA 的标准应用包括 4–20 mA 输出以及传感器线圈和电极的控制。其它应用可能需要以
下配置或选项中的一种或几种：
• 多点通讯
• 数字输出
• 数字输入
• 脉冲输出
可能有其它选项。务必确定适用于您的情况的选项和配置，并在手边保存一份这些选项和配
置的清单，以备在安装和配置过程中考虑。
5
快速安装指南
00825-0206-4750, BB 版
罗斯蒙特 8750WA
2013 年 1 月
第 1 步 （续）
硬件跳线 / 开关
根据所订购的变送器的型号， 8750WA 的电子装置板配有三个或四个可由用户选择的硬件开
关。这些开关设置故障报警模式、内部/外部模拟电源、内部/外部脉冲电源 （8750WA32）和
变送器安全特性。在出厂时，这些开关的标准配置如下：
故障报警模式： 高
内部/外部模拟电源： 内部
内部/外部脉冲电源： 外部 (仅适用于 8750WA32)
变送器安全： 关
更改硬件开关设置
在大多数情况下，无需更改硬件开关的设置。若需要更改开关设置，则应完成手册中所述的
步骤。
电气考虑
在接通罗斯蒙特 8750WA 型变送器的电源前，请考虑本地和工厂电气标准并确保具有正确的
电源、导线管及其它附件。
转动变送器外壳
通过拧松外壳底部的四个安装螺栓，一体化电子装置外壳可以 90° 度的递增方式在传感器上
进行旋转，然后重新拧紧螺栓。在重新安装外壳时，应确保表面干净，并且外壳与传感器之
间无缝隙。
6
快速安装指南
½- 至 4 英寸传感器
6 英寸及更大的传感器
00825-0206-4750, BB 版
2013 年 1 月
罗斯蒙特 8750WA
第 2 步：搬运
小心搬运所有部件以防损坏。如有可能，就用初始装运箱将系统运送至安装地。以 PTFE 作
衬里的传感器是配有端盖一同运输的，可以防止机械损坏及正常松驰形变。请仅在安装前拆
除端盖。
图 3. 罗斯蒙特 8750WA 法兰式传感器搬运支架
7
快速安装指南
5 倍管径 2 倍管径
流量
流向
流向
00825-0206-4750, BB 版
罗斯蒙特 8750WA
2013 年 1 月
第 3 步：定位
上游 / 下游管
为了确保仪表在现场各种过程情况下都符合规格精度，在安装传感器时，电极面上游应留有
至少五倍管径长度的直管段，电极面下游应留有至少两倍管径长度的直管段 （参见图 4）。
图 4. 上游和下游直管段管径倍数
在安装 8750WA 传感器时，上游的直管段长度也可以小到零管径长度。对于直管段长度小于
理想长度的应用，请向厂家咨询设备的性能。
流量方向
安装传感器时应使传感器标牌上所示的流向箭头的 FORWARD（前向）端指向传感器中流体
的流动方向。
传感器定位
传感器应安装在能确保在运行期间保持满管的位置上。垂直安装允许介质向上流，使截面保
持满管，不受流量影响。水平安装应限制为管线的低处，以保证满管。在这些情况下，电极
面应定位成与水平面呈 45 度角。
图 5. 传感器朝向
8
快速安装指南
45° 电极面
45° 电极面
00825-0206-4750, BB 版
2013 年 1 月
罗斯蒙特 8750WA
第 3 步 （续）
若两个测量电极处于 3 点钟和 9 点钟位置，如图 5的右侧所示，则罗斯蒙特 8750WA 法兰式
传感器的电极的朝向正确。
当传感器的顶部为垂直或水平时，罗斯蒙特 8750WA 夹持式传感器的电极朝向就正确，如
图 6 所示。应避免使传感器的顶部与垂直或水平位置呈 45 度的任何安装朝向。
图 6. 罗斯蒙特 8750WA 夹持式传感器的安装位置
9
快速安装指南
客户提供的垫片
可选的接地环和垫片
流量
00825-0206-4750, BB 版
罗斯蒙特 8750WA
2013 年 1 月
第 4 步：安装
法兰式传感器
垫片
传感器需要在与相邻设备或管道的每个连接处装一个垫片。所选择的垫片材料必须与工艺流体
及操作条件相适合。金属或缠绕垫片会损坏衬里。接地环的每一面均需要垫片。所有其它的应
用 （包括带衬里保护器或接地电极的传感器）仅需要在每个末端连接处安装一个垫片。
图 7. 法兰式的垫片布置
法兰螺栓
按传感器管线尺寸和衬里类型推荐的扭矩值在第 11 页上的表 1中列出。如果未列出传感器的
法兰等级，则请向厂家进行咨询。按第 11 页上的图8 所示的递增顺序拧紧传感器上游端的法
兰螺栓，直至扭矩建议值的 20%。对下游端的传感器重复上述步骤。对于那些有着更多或更
少法兰螺栓的传感器，请按照类似的顺序拧紧螺栓。以扭矩建议值的 40%、 60%、 80% 和
100% 来重复这些拧紧顺序或直至流程与传感器法兰间的泄漏停止。
如果采用了扭矩的建议值，泄漏仍未停止，则螺栓可以额外的 10% 增量进行拧紧直至接缝处
停止泄漏，或直至扭矩的测量值达到螺栓的最大扭矩。出于衬里完整性的实际考虑，用户常
常采用截然不同的扭矩值以停止由于独特的法兰、螺栓、垫片和传感器衬里材料相组合而引
起的泄漏。
拧紧螺栓后应检查法兰处是否有泄漏。不正确的拧紧方式可能会导致严重的损坏。传感器在
初始安装后 24 小时需要进行二次拧紧。若超时，则传感器的衬里在压力作用下可能会变形。
10
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
图 8. 法兰螺栓拧紧顺序
表 1. ASME B16.5 (ANSI) 法兰式传感器的推荐法兰螺栓扭矩值
PTFE 衬里 聚亚胺酯 / 氯丁橡胶衬里
尺寸
代码
005
010
015
020
030
040
060
080
100
120
140
160
180
200
240
300
360
400
420
480
(1) 订购传感器时如果选择了代码为 “A1” 的法兰选件，则使用 MSS-SP44 150 级法兰。
(2) 订购传感器时如果选择了代码为 “AA” 的法兰选件，则使用 AWWA 表 D 所列的法兰。
(3) 仅适用于氯丁橡胶衬里。
管线尺寸
15 毫米 (0.5 英寸 )
25 毫米 (1 英寸 )
40 毫米 (1.5 英寸 )
50 毫米 (2 英寸 )
80 毫米 (3 英寸 )
100 毫米 (4 英寸 )
150 毫米 (6 英寸 )
200 毫米 (8 英寸 )
250 毫米 (10 英寸 )
300 毫米 (12 英寸 )
350 毫米 (14 英寸 )
400 毫米 (16 英寸 )
450 毫米 (18 英寸 )
500 毫米 (20 英寸 )
600 毫米 (24 英寸 )
750 毫米 (30 英寸 )
900 毫米 (36 英寸 )
1000 毫米 (40 英寸 )
1050 毫米 (42 英寸 )
1200 毫米 (48 英寸 )
订购传感器时如果选择了代码为 “AB” 的法兰选件，则使用 AWWA 表 E 所列的法兰。
150 级
( 磅 - 英尺 )
300 级
( 磅 - 英尺 )
8 8 – –
8 12 – –
13 25 7 18
19 17 14 11
34 35 23 23
26 50 17 32
45 50 30 37
60 82 42 55
55 80 40 70
65 125 55 105
85 110 70 95
85 160 65 140
120 170 95 150
110 175 90 150
165 280 140 250
(1)(2)
195
280
(1)(2)
– 165
– 245
– – –
– – –
– – –
罗斯蒙特 8750WA
150 级
( 磅 - 英尺 )
(1)(2)
(1)(2)
(2)(3)
(2)(3)
(2)(3)
300 级
( 磅 - 英尺 )
–
–
–
–
–
11
快速安装指南
Spacer Installation
Horizontal meters
Vertical meters
O-ring
客户提供的垫片
螺柱、螺母和
垫圈的安装
夹持式的定位隔圈
流量
隔圈安装
水平流量计 垂直流量计
O 型圈
00825-0206-4750, BB 版
罗斯蒙特 8750WA
2013 年 1 月
夹持式传感器
垫片
传感器需要在与相邻设备或管道的每个连接处装一个垫片。所选择的垫片材料必须与工艺流体
及操作条件相适合。金属或缠绕垫片会损坏衬里。接地环的每一面均需要垫片。参见下面的
图 9。
图 9. 夹持式的垫片布置
定位
1. 在 40 至 200 毫米 (1.5 至 8 英寸 ) 尺寸的管线上。罗斯蒙特强烈建议安装用于确保夹持式
传感器在工艺法兰之间正确居中的定位隔圈。较小规格的 15 和 25 毫米 (0.5 和 1 英寸 ) 管
线不需要定位隔圈。
2. 在管道法兰之间插入传感器底侧螺柱，并使定位隔圈在螺柱中部居中布置。随带的隔圈的
推荐螺栓孔位置请参阅图 9。螺柱规格在表 2 中列出。
3. 将传感器放置在法兰之间。确保定位隔圈在螺柱上正确居中。对于竖向流动安装形式，把
O 型圈滑到螺柱，使隔圈保持在正确的位置。请参阅图 9。确保隔圈与工艺法兰的法兰尺
寸和额定等级相配的方法请参阅表 3。
4. 插入其余的螺柱、垫圈和螺母。
5. 拧紧至第 13 页上的表 4 中所示的扭矩规格。不要过度拧紧螺栓，否则衬里会被损坏。
表 2. 螺柱规格
传感器的额定尺寸 螺柱规格
15–25 毫米 (0.5–1 英寸 ) 316 不锈钢 ASTM A193, B8M 级 1 类螺纹安装型螺柱
40–200 毫米 (1.5–8 英寸 ) 碳钢 , ASTM A193, B7 级 , 螺纹安装型螺柱
注
在较小的 15 和 25 毫米 （0.5 和 1 英寸）管线上，应使用不锈钢螺栓，而不是碳钢螺栓，否
则会降低性能。
12
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
罗斯蒙特 8750WA
第 4 步 （续）
表 3. 罗斯蒙特定位隔圈表
罗斯蒙特定位隔圈表
管线尺寸
细目编号
AA15 40 1.5 ANSI-150#
AA20 50 2 ANSI-150#
AA30 80 3 ANSI-150#
AA40 100 4 ANSI-150#
AA60 150 6 ANSI-150#
AA80 200 8 ANSI-150#
AB15 40 1.5 ANSI-300#
AB20 50 2 ANSI-300#
AB30 80 3 ANSI-300#
AB40 100 4 ANSI-300#
AB60 150 6 ANSI-300#
AB80 200 8 ANSI-300#
法兰等级( 毫米 ) ( 英寸 )
订购定位隔圈套件（3 个隔圈）时，可使用部件号 08711-3211-xxxx 加上文所列的细目编号。
法兰螺栓
夹持式传感器需要螺柱。扭紧顺序请参阅第 11 页上的图 8。拧紧法兰螺栓后，一定要检查法
兰处是否存在泄漏情况。所有传感器在初次拧紧法兰螺栓的 24 小时后，需要再次拧紧。
表 4. 罗斯蒙特 8750WA 夹持式传感器的扭矩规格
尺寸代码 管线尺寸 牛 - 米 磅 - 英尺
005
010
015
020
030
040
060
080
15 毫米 (0.5 英寸 )
25 毫米 (1 英寸 )
40 毫米 (1.5 英寸 )
50 毫米 (2 英寸 )
80 毫米 (3 英寸 )
100 毫米 (4 英寸 )
150 毫米 (6 英寸 )
200 毫米 (8 英寸 )
7 5
14 10
20 15
34 25
54 40
41 30
68 50
95 70
13
快速安装指南
接地环或衬
里保护器
00825-0206-4750, BB 版
罗斯蒙特 8750WA
2013 年 1 月
第 5 步：接地
使用表 5 确定应按照哪个过程接地选项进行正确安装。传感器壳体应始终遵照国家和地方电
气规程接地。不遵守此规定会削弱设备提供的防护能力。
表 5. 过程接地安装
接地选项
管道类型 接地带 接地环 接地电极 衬里保护器
导电无衬管道 参见图 10 未要求 未要求 参见图 11
导电加衬管道 接地不充分 参见图 11 参见图 10 参见图 11
不导电管道 接地不充分 参见第 15 页上的图 12 参见第 15 页上的图 13 参见第 15 页上的图

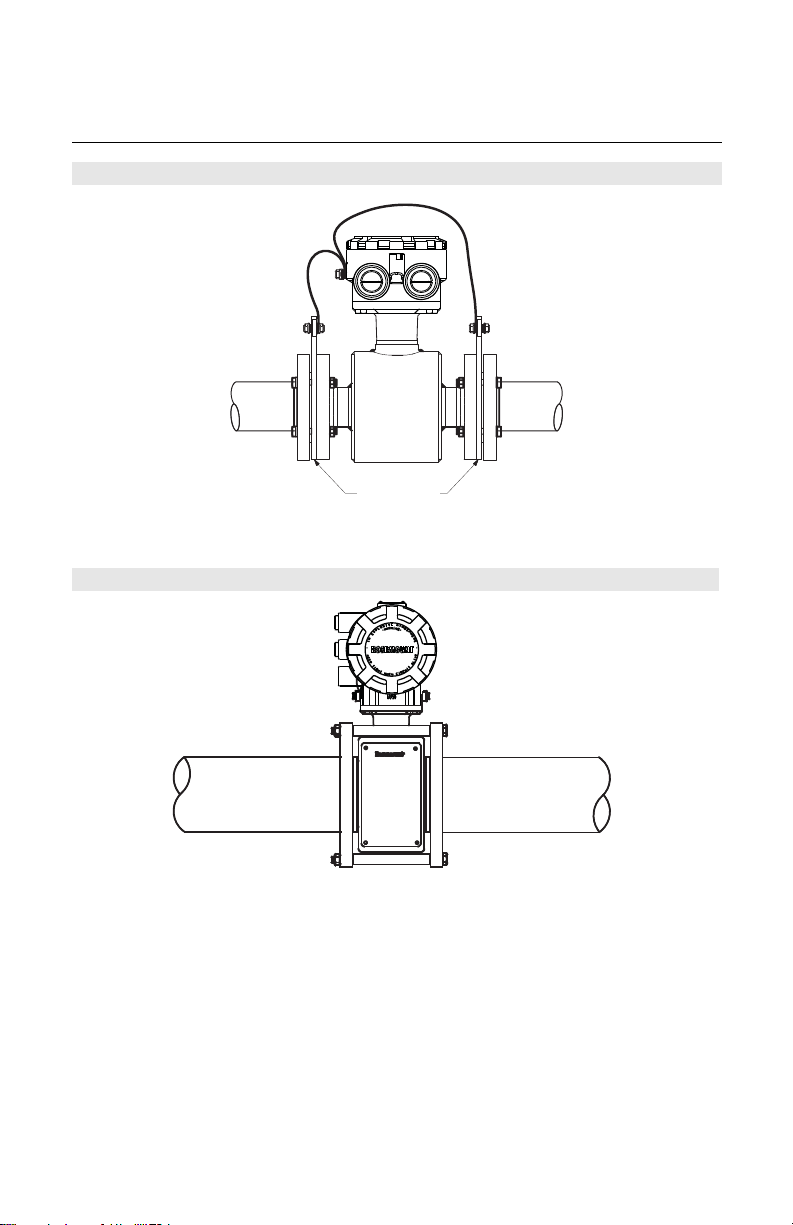

图 10. 接地带或加衬里管道的接地电极
12
图 11. 带接地环或衬里保护器的接地装置
14
快速安装指南
接地环或衬
里保护器
00825-0206-4750, BB 版
2013 年 1 月
图 12. 带接地环或衬里保护器的接地装置
图 13. 带接地电极的接地装置
罗斯蒙特 8750WA
15
快速安装指南
线圈驱动和
电极电缆
电源
输出
电源
输出
线圈驱动和
电极电缆
电源
输出
电源
输出
00825-0206-4750, BB 版
罗斯蒙特 8750WA
2013 年 1 月
第 6 步：接线
接线一节涵盖变送器和传感器之间的连接、 4–20 mA 回路、以及变送器的供电。应遵循下文
中所述的导线管信息、电缆要求和断开要求。
导线管口和连接件
传感器和变送器接线盒都有用于 1/2 英寸 NPT 导线管连接件的端口，可使用 CM20 或
PG 13.5 连接件。应按照国家、当地以及工厂电气规程进行连接。未使用的端口应用金属塞子
进行密封。为防止因电气噪音和干扰而引起误差，有必要进行合理的电气安装。线圈驱动电
缆和信号电缆不需要使用相对独立的管道，但在每台变送器和传感器间需有专用的管线。在
带电气噪音的环境中，必须使用屏蔽电缆以取得最佳效果。在准备连接所有线路时，只要剥
掉接线部分的绝缘外层，将线路完全插入接线端子的下方。取下过多绝缘部分可能导致变送
器外壳或其它线路连接的短路。对于在需要 IP68 保护等级的应用中安装的法兰式传感器，要
求使用符合 IP68 额定等级的密封电缆压盖、导线管、以及导线管塞。选项代码 SA、 SB、
SC、 SD、 SE 和 SF 提供预接线封装和密封的接线盒，以防止进水。这些选项仍需要使用密
封导线管，以符合 IP68 保护要求。
导线管要求
在传感器和远程变送器之间需要一根专用导线管供线圈驱动和信号电缆布设。请参阅图 14。
在单导线管内布设束扎电缆可能会在系统中产生干扰和噪声问题。每一套电缆配一根导线管
单独使用。
图 14. 导线管准备
错误 正确
16
快速安装指南
电缆屏蔽层
26
(1.00)
注
所有尺寸的单位均为毫米 ( 英寸 )。
00825-0206-4750, BB 版
2013 年 1 月
罗斯蒙特 8750WA
第 6 步 （续）
在您的电磁流量测量系统中，适当规格的电缆应经管道连接进行布设。从电源到变送器布设
电源电缆。在流量计传感器和变送器间布设线圈驱动和信号电缆。
• 信号电缆不能和 AC 或 DC 电源电缆铺设在一起并且不能和 AC 或 DC 电源电缆铺设在
同一电缆桥架之内。
• 设备必须按照当地的电气法规进行正确接地，
• 应使用罗斯蒙特组合电缆 08732-0753-2004 ( 米）或 08732-0753-1003 ( 英尺），以满足
电磁兼容性要求。
从变送器至传感器的接线
变送器可与传感器一体化布置，或者按照接线说明以远程方式安装。
远程安装的电缆要求和准备
对于使用单独线圈驱动和信号电缆的安装方式，长度应限制为小于300米 (1000英尺)。需要使
用等长电缆。请参阅第 18 页上的表 6。
对于使用组合线圈驱动和信号电缆的安装方式，长度应限制为小于100米 (330英尺)。请参阅
第 18 页上的表 6。
应按图 15 所示准备线圈驱动和信号电缆端头。线圈驱动和信号电缆上的无屏蔽层线芯长度应
限制为 1 英寸。任何无套线芯应使用正确的绝缘材料包好。过长的引线或未能连接电缆屏蔽
层可能会产生电气噪音，由此导致不稳定的流量读数。
图 15. 电缆准备详图
17
快速安装指南
警告
00825-0206-4750, BB 版
罗斯蒙特 8750WA
2013 年 1 月
第 6 步 （续）
在订购电缆时，应按所需数量指定长度。
25 英尺 = 数量 (25) 08732-0753-1003
表 6. 电缆要求
描述 长度 部件号
线圈驱动电缆 (14 AWG)
Belden 8720、 Alpha 2442 或同等产品
信号电缆 (20 AWG)
Belden 8762、 Alpha 2411 或同等产品
组合电缆
线圈驱动电缆 (18 AWG) 和信号电缆 (20 AWG)
米
英尺
米
英尺
米
英尺
08712-0060-2013
08712-0060-0001
08712-0061-2003
08712-0061-0001
08732-0753-2004
08732-0753-1003
端子 1 和 2 之间可能有电击危险 (40 Vac)。
把变送器连接到传感器
若使用单独的线圈驱动电缆和信号电缆，请参阅表 7。若使用组合线圈驱动和信号电缆，请参
阅表 8。特定变送器的接线图请参阅第 19 页上的图16。
1. 使用端子 1、 2 和 3 （接地）连接线圈驱动电缆。
2. 使用端子 17、 18 和 19 连接信号电缆。
表 7. 单独线圈和信号电缆
变送器端子 传感器端子 线号 线色
1 1 14
2 2 14
3 或接地 3 或接地
17 17 20
18 18 20
19 19 20
14
无色
黑色
屏蔽层
屏蔽层
黑色
无色
表 8. 组合线圈和信号电缆
变送器端子 传感器端子 线号 线色
1 1 18
2 2 18
3 或接地 3 或接地
17 17 20
18 18 20
19 19 20
18
红色
绿色
屏蔽层
屏蔽层
黑色
白色
18
快速安装指南
Transsmiter
Tube
Coil Drive Cable
1 Red 2 Green 3 Shield 17 Shield 18 Black 19 White
Cut Shield
Signal Cable
17 Shield 18 Black 19 White1 Red 2 Green 3 Shield
线圈驱动电缆 信号电缆
裁切的屏蔽层
变送器
传感器
18 黑色 19 白色
18 黑色 19 白色
2 绿色 3 屏蔽层
2 绿色 3 屏蔽层1 红色
17 屏蔽层
1 红色
17 屏蔽层
00825-0206-4750, BB 版
2013 年 1 月
图 16. 分体式安装接线图
注
在使用由罗斯蒙特提供的组合电缆时，端子 18 和 19 的信号线中都包含一条附加的屏蔽线。
这两条屏蔽线应与传感器接线端子处的端子 17 上的主屏蔽线连接，但在变送器端剪去这二根
屏蔽线。请参阅图 17。
图 17. 组合线圈和信号电缆接线图
罗斯蒙特 8750WA
19
快速安装指南
00825-0206-4750, BB 版
罗斯蒙特 8750WA
2013 年 1 月
第 6 步 （续）
一体安装式变送器
一体安装式变送器的互连线束在工厂中安装。请参阅图 18。不得使用艾默生过程管理罗斯蒙
特公司提供的电缆以外的电缆。
图 18. 8750WA32EST 一体安装式接线图
连接 4–20 mA 模拟信号回路
电缆考虑
如有可能，应使用单对或多对型的独立屏蔽双绞线电缆。若环境噪音和串扰对通讯没有不良影
响，则可以使用非屏蔽电缆作为短距离接线电缆。对于短于 1500 米（5000 英尺）的电缆线
路，最小导线尺寸为 0.51 毫米直径 (#24 AWG)，对于更长的距离，最小导线尺寸为 0.81 毫米
直径 (#20 AWG)。回路中的电阻必须为 1000 欧姆或更小。
4–20 mA 模拟输出回路信号可以采用内部供电或外部供电。内部/外部模拟电源开关的缺省位
置是内部位置。可由用户选择的电源开关在电子装置板上。
20
快速安装指南
–4–20 mA
+4–20 mA
–4–20 mA +4–20 mA
00825-0206-4750, BB 版
2013 年 1 月
8750WA32E – 把负极 (–)DC 连至端子 1，把正极 (+)DC 连至端子 2。参见图 19。
图 19. 8750WA32E 模拟信号接线图
8750WA12E – 把负极 (–)DC 连至端子 8，把正极 (+)DC 连至端子 7。参见图 20。
图 20. 8750WA12E 模拟信号接线图
罗斯蒙特 8750WA
21
快速安装指南
12
18
24
30
36
42
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
电源 （伏）
I = 供电电流要求 （安）
V = 电源电压 （伏）
供电电流 （安）
00825-0206-4750, BB 版
罗斯蒙特 8750WA
2013 年 1 月
第 6 步 （续）
内部电源
4–20 mA 模拟信号回路由变送器本身供电。
外部电源
4–20 mA 模拟信号回路由外部电源供电。 HART 多点安装需要 10–30 V DC 外部模拟电源。
注：
若使用 HART 现场通讯器或控制系统，则必须在回路中把其跨至少 250 欧姆电阻连接。
若想连接任何其它输出选项 （脉冲输出和/或数字输入/输出），则请参阅完整的产品手册。
给变送器供电
8750WA 变送器设计为由 90–250 Vac, 50–60 Hz 或 12–42 Vdc 供电。在把电源与罗斯蒙特
8750WA 连接之前，应考虑以下标准，并确保有正确的电源、导线管和其它附件。按照国家、
当地和工厂的供电电气要求对变送器进行接线。请参阅图 21。
图 21. 直流电源供电电流要求
22
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
罗斯蒙特 8750WA
第 6 步 （续）
电源线要求
应使用温度额定值适合于该应用的 12–18 AWG 线。对于在 60°C (140°F) 以上环境温度中使
用的连接件，应使用额定温度为 80°C (176°F) 的接线。若环境温度超过 80°C (176°F)，则应
使用额定温度为 110°C (230°F) 的接线。对于采用加长电源线的直流供电变送器，应检查变送
器的端子电压是否至少为 12 V DC。
断开
电源应通过开关或断路器再连接到仪表。开关或断路器要安装在靠近仪表的地方且符合当地
的电气规范，这些设备都要清晰标示。
安装类别
8750WA 的安装类别为 （过电压） II 类。
过电流保护
罗斯蒙特 8750WA 型流量计变送器需要电源线的过电流保护。过电流装置的最大额定值在
表 9 中示出。
表 9. 过电流限值
电源系统 保险丝额定值 厂家
95–250 V AC
12–42 V DC
8750WA32E 电源
对于交流电源应用 (90–250 VAC, 50–60 Hz)，将交流中性线 (AC Neutral) 连接到端子
9 (AC N/L2) 上，将交流相线 (AC Line) 连接到端子 10 (AC/L1) 上。对于直流电源应用，将负
电线路连接到端子 9 (DC–) 上，将正电线路连接到端子 10 (DC +) 上。由 12–42 V DC 直流
供电的设备可能消耗最高 1 安培的电流。接线端子的连接请参阅图 22。
图 22. 8750WA32E 变送器的电源连接件
2 安 , 快熔 Bussman AGC2 或同等产品
3 安 , 快熔 Bussman AGC3 或同等产品
23
快速安装指南
交流中性线或 DC–
交流电线或 DC+
交流接地或
直流接地
保险丝
变送器电源线
00825-0206-4750, BB 版
罗斯蒙特 8750WA
8750WA12E 电源
对于交流电源应用 (90–250 VAC, 50–60 Hz)，将交流中性线 (AC Neutral) 连接到端子 N 上，
将交流相线 (AC Line) 连接到端子 L1 上。对于直流电源应用，将负电线路连接到端子 N
(DC–) 上，将正电线路连接到端子 L1 (DC +) 上。通过位于变送器外壳底部的接地螺柱把变送
器笼接地。由 12–42 V DC 直流供电的设备可能消耗最高 1 安培的电流。接线端子的连接请
参阅图 23。
图 23. 8750WA12E 变送器的电源连接件
2013 年 1 月
压盖螺钉 ( 仅适用于 8750WA32ES)
对于配有压盖螺钉的变送器外壳，在完成变送器接线和通电后，应正确安装螺钉。应按下列
步骤安装压盖螺钉：
1. 检查压盖螺钉是否已完全拧入到外壳中。
2. 安装变送器外壳盖，并检查外壳是否紧固到外壳上。
3. 使用 M4 六角扳手拧松压盖螺钉，直到它与变送器盖接触。
4. 按逆时针方向再把压盖螺钉拧
( 注：若施加扭矩过大，则可能损坏螺纹。 )
5. 检查护盖是否能够拆卸。
24
1
/2 圈：以紧固护盖。
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
罗斯蒙特 8750WA
第 7 步：基本组态
在完成电磁流量计的安装并通电后，必须通过基本设置来配置变送器。这些参数可通过就地
操作员界面或 HART 通讯装置来配置。从第 26页开始给出了所有参数的列表。更高级功能的
说明包含在完整的产品手册中。
基本设置
位号
位号是识别和区分变送器的最快速、最直接的方式。可按照您的应用要求为变送器指定位号。
位号最多为八个字符长度。
流量单位
流量单位变量指定显示流量的格式。单位的选择应满足您的特定计量需求。
URV ( 范围上限值 )
范围上限值 (URV) 设定模拟输出的 20 mA。此值通常设置为满量程流量。所显示的单位与单
位参数下选择的单位相同。 URV 可在 –10 米/秒至 10 米/秒 (–30 英尺/秒至 30 英尺/秒) 之间
设置。
LRV ( 范围下限值 )
复位范围下限值 (LRV) 会设定模拟输出的 4 mA 点。此值通常设置为零流量。所显示的单位
与单位参数下选择的单位相同。 LRV 可在 –10 米/秒至 10 米/秒 (–30 英尺/秒至 30 英尺/秒)
之间选择。
管线尺寸
管线尺寸 (传感器尺寸) 的设置必须与连接到变送器的实际传感器相符。尺寸必须按英寸
指定。
校准编号
传感器的校准编号是一个 16 位数字，用于标识在罗斯蒙特工厂校准的传感器。
就地操作员界面
如需激活可选的现场操作面板 (LOI)，按两次向下箭头。使用向上、向下、向左和向右箭头在
菜单结构间导航。可将显示屏锁定，以防止不经意间修改了组态。显示锁定功能可通过 HART
手操器来激活，或通过长按向上箭头 10 秒钟来激活。显示屏锁定激活后，显示屏右下角会显
示 “DL” 字样。如需撤消显示锁定 (DL)，长按向上箭头 10 秒钟即可。撤销之后，显示屏右下
角不再显示 “DL” 字样。
25
00825-0206-4750, BB 版
罗斯蒙特 8750WA
表 10. 8750WA32 的 HART 现场通讯器快捷键
功能 HART 快捷键
过程变量
初级变量 (PV)
PV 范围百分比
PV 模拟输出 (AO)
累加器设置
累加器单位
毛合计值
净合计值
反向合计值
开始累加器
停止累加器
复位累加器
脉冲输出
诊断
诊断控制
基本诊断
自检
模拟输出回路测试
脉冲输出回路测试
空管限制
空管 (EP) 值
EP 触发液位
EP 计数值
电子装置温度
高级诊断
8714i 校准验证
执行 8714i 验证
8714i 结果
测试条件
测试标准
8714i 测试结果
模拟速度
实际速度
速度偏差
变送器校准测试结果
传感器校准偏差
26
1, 1
1, 1, 1
1, 1, 2
1, 1, 3
1, 1, 4
1, 1, 4, 1
1,1,4,2
1,1,4,3
1,1,4,4
1,1,4,5
1,1,4,6
1,1,4,7
1,1,5
1,2
1,2,1
1,2,2
1,2,2,1
1,2,2,2
1,2,2,3
1,2,2,4
1,2,2,4,1
1,2,2,4,2
1,2,2,4,3
1,2,2,5
1,2,3
1,2,3,1
1,2,3,1,1
1,2,3,1,2
1,2,3,1,2,1
1,2,3,1,2,2
1,2,3,1,2,3
1,2,3,1,2,4
1,2,3,1,2,5
1,2,3,1,2,6
1,2,3,1,2,7
1,2,3,1,2,8
快速安装指南
2013 年 1 月
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
功能 HART 快捷键
传感器校准测试结果
线圈回路测试结果
电极回路测试结果
传感器签名
签名值
对流量计重新签名
恢复上次保存的值
设置通过 / 失败标准
无流量限制
流量限制
空管限制
测量
4–20 mA 验证
4–20 mA 验证
4–20 mA 验证结果
授权
授权状态
授权密钥
设备标识
授权密钥
诊断变量
EP 值
电子装置温度
线路噪音
5 Hz 信噪比 (SNR)
37 Hz SNR 1,2,4,5
信号功率
8714i 结果
测试条件
测试标准
8714i 测试结果
模拟速度
实际速度
速度偏差
变送器校准测试结果
管校准偏差
(1)
(1)
罗斯蒙特 8750WA
1,2,3,1,2,9
1,2,3,1,2,10
1,2,3,1,2,11
1,2,3,1,3
1,2,3,1,3,1
1,2,3,1,3,2
1,2,3,1,3,3
1,2,3,1,4
1,2,3,1,4,1
1,2,3,1,4,2
1,2,3,1,4,3
1,2,3,1,5
1,2,3,2
1,2,3,2,1
1,2,3,2,2
1,2,3,3
1,2,3,3,1
1,2,3,3,2
1,2,3,3,2,1
1,2,3,3,2,2
1,2,4
1,2,4,1
1,2,4,2
1,2,4,3
1,2,4,4
1,2,4,6
1,2,4,7
1,2,4,7,1
1,2,4,7,2
1,2,4,7,3
1,2,4,7,4
1,2,4,7,5
1,2,4,7,6
1,2,4,7,7
1,2,4,7,8
27
00825-0206-4750, BB 版
罗斯蒙特 8750WA
功能 HART 快捷键
管校准测试结果
线圈回路测试结果
电极回路测试结果
调校
数 / 模调校
换算数 / 模调校
数字调校
自动调零
通用调校
查看状态
基本设置
位号
流量单位
PV 单位
特殊单位
体积单位
基准体积单位
换算系数
基准时间单位
流量单位
管线尺寸
PV 范围上限 (URV)
PV 范围下限 (LRV)
校准编号
PV 阻尼
(1)
(1)
1,2,4,7,9
1,2,4,7,10
1,2,4,7,11
1,2,5
1,2,5,1
1,2,5,2
1,2,5,3
1,2,5,4
1,2,5,5
1,2,6
1,3
1,3,1
1,3,2
1,3,2,1
1,3,2,2
1,3,2,2,1
1,3,2,2,2
1,3,2,2,3
1,3,2,2,4
1,3,2,2,5
1,3,3
1,3,4
1,3,5
1,3,6
1,3,7
快速安装指南
2013 年 1 月
详细设置
附加参数
线圈驱动频率
密度值
PV 传感器上限 (USL)
PV 传感器下限 (LSL)
PV 最小量程
配置输出
模拟输出
PV URV 1,4,2,1,1
28
1,4
1,4,1
1,4,1,1
1,4,1,2
1,4,1,3
1,4,1,4
1,4,1,5
1,4,2
1,4,2,1
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
功能 HART 快捷键
PV LRV 1,4,2,1,2
PV AO 1,4,2,1,3
AO 报警类型
模拟输出回路测试
数 / 模调校
换算数 / 模调校
报警水平
脉冲输出
脉冲换算
脉冲宽度
脉冲模式
脉冲输出回路测试
DI/DO 输出
数字输入 1
数字输出 2
反向流量
累加器设置
累加器单位
毛合计值
净合计值
反向合计值
开始累加器
停止累加器
复位累加器
报警水平
HART 输出
变量映射
TV is 1,4,2,7,1,1
4V is 1,4,2,7,1,2
轮询地址
请求序文数目
应答序文数目
突发模式
突发选项
LOI 配置
语言
罗斯蒙特 8750WA
1,4,2,1,4
1,4,2,1,5
1,4,2,1,6
1,4,2,1,7
1,4,2,1,8
1,4,2,2
1,4,2,2,1
1,4,2,2,2
1,4,2,2,3
1,4,2,2,4
1,4,2,3
1,4,2,3,1
1,4,2,3,2
1,4,2,4
1,4,2,5
1,4,2,5,1
1,4,2,5,2
1,4,2,5,3
1,4,2,5,4
1,4,2,5,5
1,4,2,5,6
1,4,2,5,7
1,4,2,6
1,4,2,7
1,4,2,7,1
1,4,2,7,2
1,4,2,7,3
1,4,2,7,4
1,4,2,7,5
1,4,2,7,6
1,4,3
1,4,3,1
29
00825-0206-4750, BB 版
罗斯蒙特 8750WA
功能 HART 快捷键
流量显示
累加器显示
显示锁定
信号处理
工作模式
手动配置 DSP
状态
取样数目
% 限制
时间限制
线圈驱动频率
流量下限截止值
PV 阻尼
通用调校
设备信息
厂家
位号
描述符
消息
日期
设备标识
PV 传感器序列号
传感器位号
写入保护
修订版本
通用修订版本
变送器修订版本
软件修订版本
最终组件编号
结构材料
法兰类型
法兰材料
电极类型
电极材料
衬里材料
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
检查
(1) 在 375 上在菜单中滚动以访问此项。
30
1,4,3,2
1,4,3,3
1,4,3,4
1,4,4
1,4,4,1
1,4,4,2
1,4,4,2,1
1,4,4,2,2
1,4,4,2,3
1,4,4,2,4
1,4,4,3
1,4,4,4
1,4,4,5
1,4,5
1,4,6
1,4,6,1
1,4,6,2
1,4,6,3
1,4,6,4
1,4,6,5
1,4,6,6
1,4,6,7
1,4,6,8
1,4,6,9
1,4,6,10
1,4,6,10,1
1,4,6,10,2
1,4,6,10,3
1,4,6,10,4
1,4,6,11
1,4,6,11,1
1,4,6,11,2
1,4,6,11,3
1,4,6,11,4
1,4,6,11,5
1,5
快速安装指南
2013 年 1 月
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
表 11. 8750WA12 的 HART 现场通讯器快捷键
功能 HART 快捷键
过程变量 (PV)
初级变量值
初级变量 %
PV 回路电流
累加器设置
累加器单位
毛合计值
净合计值
反向合计值
开始累加器
停止累加器
复位累加器
脉冲输出
诊断
诊断控制
基本诊断
自检
模拟输出回路测试
脉冲输出回路测试
整定空管
EP 值
EP 触发液位
EP 计数值
电子装置温度
流量限制 1
控制 1
模式 1
上限 1
下限 1
流量限制滞后
流量限制 2
控制 2
模式 2
上限 2
下限 2
罗斯蒙特 8750WA
1,1
1,1,1
1,1,2
1,1,3
1,1,4
1,1,4,1
1,1,4,2
1,1,4,3
1,1,4,4
1,1,4,5
1,1,4,6
1,1,4,7
1,1,5
1,2
1,2,1
1,2,2
1,2,2,1
1,2,2,2
1,2,2,3
1,2,2,4
1,2,2,4,1
1,2,2,4,2
1,2,2,4,3
1,2,2,5
1, 2,2,6
1,2,2,6,1
1,2,2,6,2
1,2,2,6,3
1,2,2,6,4
1,2,2,6,5
1,2,2,7
1,2,2,7,1
1,2,2,7,2
1,2,2,7,3
1,2,2,7,4
31
00825-0206-4750, BB 版
罗斯蒙特 8750WA
功能 HART 快捷键
流量限制滞后
总限制
总控制
总模式
总上限
总下限
总限制滞后
高级诊断
8714i 流量计验证
运行 8714i
8714i 结果
测试条件
测试标准
8714i 测试结果
模拟速度
实际速度
速度偏差
Xmtr 校准测试结果
传感器校准偏差
传感器校准测试结果
线圈回路测试结果
电极回路测试结果
传感器签名
签名值
线圈电阻
线圈签名
电极电阻
对流量计重新签名
恢复上次保存的值
设置通过 / 失败标准
无流量限制
流量限制
空管限制
测量
线圈电阻
线圈签名
(1)
(1)
1,2,2,7,5
1,2,2,8
1,2,2,8,1
1,2,2,8,2
1,2,2,8,3
1,2,2,8,4
1,2,2,8,5
1,2,3
1,2,3,1
1,2,3,1,1
1,2,3,1,2
1,2,3,1,2,1
1,2,3,1,2,2
1,2,3,1,2,3
1,2,3,1,2,4
1,2,3,1,2,5
1,2,3,1,2,6
1,2,3,1,2,7
1,2,3,1,2,8
1,2,3,1,2,9
1,2,3,1,2,10
1,2,3,1,2,11
1,2,3,1,3
1,2,3,1,3,1
1,2,3,1,3,1,1
1,2,3,1,3,1,2
1,2,3,1,3,1,3
1,2,3,1,3,2
1,2,3,1,3,3
1,2,3,1,4
1,2,3,1,4,1
1,2,3,1,4,2
1,2,3,1,4,3
1,2,3,1,5
1,2,3,1,5,1
1,2,3,1,5,2
快速安装指南
2013 年 1 月
32
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
功能 HART 快捷键
电极电阻
授权
授权状态
授权密钥
设备标识
授权密钥
诊断变量
EP 值
电子装置温度
线路噪音
5 Hz 信噪比 (SNR)
37 Hz SNR 1,2,4,5
信号功率
8714i 结果
测试条件
测试标准
8714i 测试结果
模拟速度
实际速度
速度偏差
Xmtr 校准测试结果
传感器校准偏差
传感器校准测试结果
线圈回路测试结果
电极回路测试结果
调校
数 / 模调校
换算数 / 模调校
数字调校
自动调零
通用调校
查看状态
基本设置
位号
流量单位
PV 单位
罗斯蒙特 8750WA
1,2,3,1,5,3
1,2,3,2
1,2,3,2,1
1,2,3,2,2
1,2,3,2,2,1
1,2,3,2,2,2
1,2,4
1,2,4,1
1,2,4,2
1,2,4,3
1,2,4,4
1,2,4,6
1,2,4,7
1,2,4,7,1
1,2,4,7,2
1,2,4,7,3
1,2,4,7,4
1,2,4,7,5
1,2,4,7,6
1,2,4,7,7
1,2,4,7,8
1,2,4,7,9
1,2,4,7,10
1,2,4,7,11
1,2,5
1,2,5,1
1,2,5,2
1,2,5,3
1,2,5,4
1,2,5,5
1,2,6
1,3
1,3,1
1,3,2
1,3,2,1
33
00825-0206-4750, BB 版
罗斯蒙特 8750WA
功能 HART 快捷键
特殊单位
体积单位
基准体积单位
换算系数
基准时间单位
流量单位
管线尺寸
PV URV 1,3,4
PV LRV 1,3,5
校准编号
PV 阻尼
详细设置
附加参数
线圈驱动频率
密度值
PV USL 1,4,1,3
PV LSL 1,4,1,4
PV 最小量程
配置输出
模拟输出
PV URV 1,4,2,1,1
PV LRV 1,4,2,1,2
PV 回路电流
PV 报警类型
模拟输出回路测试
数 / 模调校
换算数 / 模调校
报警水平
脉冲输出
脉冲换算
脉冲宽度
脉冲输出回路测试
DI/DO 输出
DI/DO 1 1,4,2,3,1
配置 I/O 1
DIO 1 控制
1,3,2,2
1,3,2,2,1
1,3,2,2,2
1,3,2,2,3
1,3,2,2,4
1,3,2,2,5
1,3,3
1,3,6
1,3,7
1,4
1,4,1
1,4,1,1
1,4,1,2
1,4,1,5
1,4,2
1,4,2,1
1,4,2,1,3
1,4,2,1,4
1,4,2,1,5
1,4,2,1,6
1,4,2,1,7
1,4,2,1,8
1,4,2,2
1,4,2,2,1
1,4,2,2,2
1,4,2,2,3
1,4,2,3
1,4,2,3,1,1
1,4,2,3,1,2
快速安装指南
2013 年 1 月
34
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
功能 HART 快捷键
数字输入 1
数字输出 1
DO 2 1,4,2,3,2
流量限制 1
控制 1
模式 1
上限 1
下限 1
流量限制滞后
流量限制 2
控制 2
模式 2
上限 2
下限 2
流量限制滞后
总限制
总控制
总模式
总上限
总下限
总限制滞后
诊断状态警报
反向流量
累加器设置
累加器单位
毛合计值
净合计值
反向合计值
开始累加器
停止累加器
复位累加器
报警水平
HART 输出
变量映射
TV is 1,4,2,7,1,1
QV is 1,4,2,7,1,2
罗斯蒙特 8750WA
1,4,2,3,1,3
1,4,2,3,1,4
1,4,2,3,3
1,4,2,3,3,1
1,4,2,3,3,2
1,4,2,3,3,3
1,4,2,3,3,4
1,4,2,3,3,5
1,4,2,3,4
1,4,2,3,4,1
1,4,2,3,4,2
1,4,2,3,4,3
1,4,2,3,4,4
1,4,2,3,4,5
1,4,2,3,5
1,4,2,3,5,1
1,4,2,3,5,2
1,4,2,3,5,3
1,4,2,3,5,4
1,4,2,3,5,5
1,4,2,3,6
1,4,2,4
1,4,2,5
1,4,2,5,1
1,4,2,5,2
1,4,2,5,5
1,4,2,5,4
1,4,2,5,5
1,4,2,5,6
1,4,2,5,7
1,4,2,6
1,4,2,7
1,4,2,7,1
35
00825-0206-4750, BB 版
罗斯蒙特 8750WA
功能 HART 快捷键
轮询地址
请求序文数目
响应序文数目
突发模式
突发选项
LOI 配置
语言
流量显示
累加器显示
显示锁定
信号处理
工作模式
手动配置 DSP
状态
取样数目
% 限制
时间限制
线圈驱动频率
流量下限截止值
PV 阻尼
通用调校
设备信息
厂家
位号
描述符
消息
日期
设备标识
PV 传感器序列号
PV 传感器位号
写入保护
修订版本
通用修订版本
(1)
(1)
变送器修订版本
软件修订版本
最终组件编号
(1)
(1)
(1)
1,4,2,7,2
1,4,2,7,3
1,4,2,7,4
1,4,2,7,5
1,4,2,7,6
1,4,3
1,4,3,1
1,4,3,2
1,4,3,3
1,4,3,4
1,4,4
1,4,4,1
1,4,4,2
1,4,4,2,1
1,4,4,2,2
1,4,4,2,3
1,4,4,2,4
1,4,4,3
1,4,4,4
1,4,4,5
1,4,5
1,4,6
1,4,6,1
1,4,6,2
1,4,6,3
1,4,6,4
1,4,6,5
1,4,6,6
1,4,6,7
1,4,6,8
1,4,6,9
1,4,6,10
1,4,6,10,1
1,4,6,10,2
1,4,6,10,3
1,4,6,10,4
快速安装指南
2013 年 1 月
36
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
功能 HART 快捷键
结构材料
法兰类型
法兰材料
电极类型
电极材料
衬里材料
(1)
(1)
(1)
(1)
(1)
(1)
检查
(1) 在现场通讯器上在菜单中滚动以访问此项。
表 12. 电气数据
罗斯蒙特 8750WA32ES 流量变送器
电源： 250 V ac、 1 A 或 50 Vdc、 2.5 A， 20 W 最大值
脉冲输出回路： 30 V dc ( 脉冲 ), 0.25 A, 7.5 W 最大值
4–20 mA 输出回路： 30 V dc, 30 mA, 900 mW 最大值
传感器
线圈激励电路： 40 V dc ( 脉冲 ), 0.5 A, 20 W 最大值
电极电路： 在 EEx ia IIC 防爆本安类型中， Ui = 5 V, li = 0.2 mA, Pi = 1 mW, Um = 250 V
罗斯蒙特 8750WA
1,4,6,11
1,4,6,11,1
1,4,6,11,2
1,4,6,11,3
1,4,6,11,4
1,4,6,11,5
1,5
37
快速安装指南
00825-0206-4750, BB 版
罗斯蒙特 8750WA
产品认证
北美认证
工厂互签 (FM)
注
对于带就地操作员界面 (LOI) 的 8750WA32 型变送器，环境温度下限是 –20°C。
NH 普通场所认证
外壳类型 4X, IP66
N0 2 分类认证 ( 所有变送器 )
参考罗斯蒙特控制图 08732-1052 (8750WA)。
I 类， 2 分类， A、 B、 C、 D 组
温度代码 – T4 (8750WA12，在 40°C 时 )，
T4 (8750WA32， 60°C）： –50°C ≤ Ta ≤ 60°C)
防粉尘起火：II/III 类 , 1 分类， E、 F、 G 组
温度代码 – T5 (8750WA12，在 40°C 时 )， T5 (8750WA32，在 60°C 时 )
外壳类型 4X
N5 2 分类认证 ( 所有变送器 )
仅适用于带有本安电极的传感器
参考罗斯蒙特控制图 08732-1052 (8750WA)。
I 类， 2 分类， A、 B、 C、 D 组
温度代码 – T4 (8750WA12，在 40°C
T4 （8750WA32， 60°C）： –50°C ≤ Ta ≤ 60°C)
防粉尘起火：II/III 类 , 1 分类， E、 F、 G 组
温度代码 – T5 (8750WA12，在 40°C 时 )， T5 (8750WA32，在 60°C 时 )
外壳类型 4X
时 )
2013 年 1 月
加拿大标准协会 (CSA)
NH 普通场所认证
外壳类型 4X, IP66
N0 2 分类认证
参考罗斯蒙特控制图 08732-1052 (8750WA)。
I 类， 2 分类， A、 B、 C、 D 组
温度代码 – T4 (8750WA12，在 40°C 时 )，
T4 (8750WA32，在 60°C 时：–50°C ≤ Ta ≤ 60°C)
防粉尘起火：II/III 类 , 1 分类， E、 F、 G 组
温度代码 – T5 (8750WA12，在 40°C 时 )， T5 (8750WA32，在 60°C 时 )
外壳类型 4X
38
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
罗斯蒙特 8750WA
39
罗斯蒙特 8750WA
快速安装指南
00825-0206-4750, BB 版
2013 年 1 月
40
Loading...
