罗斯蒙特™ 56
双通道变送器
快速安装指南
00825-0106-3056, Rev AC
2022 年 2 月
快速安装指南 2022 年 2 月
安全信息
您从艾默生购买的仪器是适合您应用的最好设备之一。 这些仪器经设计与测试，已达到美国和国际
的众多标准。 经验表明，其性能与安装质量及用户操作和维护设备的知识直接相关。 为确保仪器按
设计规格持续运转，相关人员在安装、调试、运行和维护前应当详细阅读本《快速安装指南》。 如
果未按制造商规定方式使用设备，可能会破坏设备具备的危险防护功能。
警告
如未按照正确的说明进行操作，可能会发生以下可能情况：死亡、人身伤害、财产损失、仪器损坏
以及质保失效。
警告
请遵循安装准则。
不遵循这些安装准则可能导致死亡或严重受伤。如果未按照制造商规定的方式使用本设备，可能会
破坏设备具备的危险防护功能。
请按照本文档中的规定安装设备。
确保仅由具备资质的人员进行安装。
请将产品的正确安装、操作和维护告知员工并对他们进行培训。
请遵守本地和国家规程。
如果您对本说明的任何内容存有疑问，请联系您的艾默生代表予以澄清。
警告
触电
本产品的安装和检修可能导致人员面临危险电压的风险。
电气安装必须符合《国家电气规程》(ANSI/NFPA-70) 和/或任何其他国家或地区规程。
本设备由双绝缘提供保护。
检修前请断开主电源与单独电源的接线。
除了由合格人员执行维护以外，请确保在其他时间关闭设备的所有门，并确保防护盖就位。
信号接线的额定值至少要达到 240V。
非金属电缆应力释放件不可在导管连接之间接地。请使用接地型衬套和跳线。
请确保通过三线制电源连接本仪器并正确接地。
运营商有义务妥当地使用和组态。
警告
物理接触
未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。这可能是有意或无意的，需要
采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。限制未经授权的人员进行物理
接触，以保护最终用户的资产。这对于设施中使用的所有系统均是如此。
2 Emerson.com/Rosemount
2022 年 2 月 快速安装指南
注意
确保您收到了订购单中的正确型号和选件。确认本《快速安装指南》涵盖您的型号和选件。 如果未
涵盖，请致电 +1 800 999 9307 联系艾默生客户服务中心，索取正确的《快速安装指南》。
注意
请只使用工厂记录在案的组件进行维修。 篡改或未经授权的替换件及程序可能影响产品性能并致使
过程运行不安全。
注意
本产品会生成、使用并可能发射射频能量，因此会造成无线电通信干扰。
因法规暂时允许，本设备已经测试证明，符合美国联邦通讯委员会 (FCC) 规则第 15 部分 J 子部分对 A
类计算设备的限制规定，这些规则旨在规定可以采取哪些必要的措施消除这一干扰。
注意
根据仪器的 ENG1226-1: 2006 认证，本产品不适合用于轻工业、住宅或商业环境。
内容
初始步骤...................................................................................................................................... 5
安装........................................................................................................................................... 13
接线........................................................................................................................................... 16
导航显示屏................................................................................................................................ 22
启动变送器................................................................................................................................ 25
认证........................................................................................................................................... 27
产品认证.................................................................................................................................... 28
欧盟符合性声明......................................................................................................................... 30
中国 RoHS 表..............................................................................................................................34
快速安装指南
3
快速安装指南 2022 年 2 月
4 Emerson.com/Rosemount
2022 年 2 月 快速安装指南
1
1.1
1.2
初始步骤
拆箱和检查
过程
1. 检查运输容器。如有损坏，请立即联系托运人以获取指示。
2. 如果没有明显损坏，请拆开容器。确保装箱单上显示的所有物品都
在。如有物品丢失，请立即通知艾默生。
安装
注
以下图纸的尺寸中英寸单位在上，厘米单位在下。
图 1-1: 面板安装，正视图
快速安装指南
5
快速安装指南 2022 年 2 月
图 1-2: 面板安装，侧视图
A.
面板安装垫圈
B.
由客户提供的面板。最大厚度：
C.
随仪器提供的四个安装支架和螺钉
6 Emerson.com/Rosemount
9.52 mm
2022 年 2 月 快速安装指南

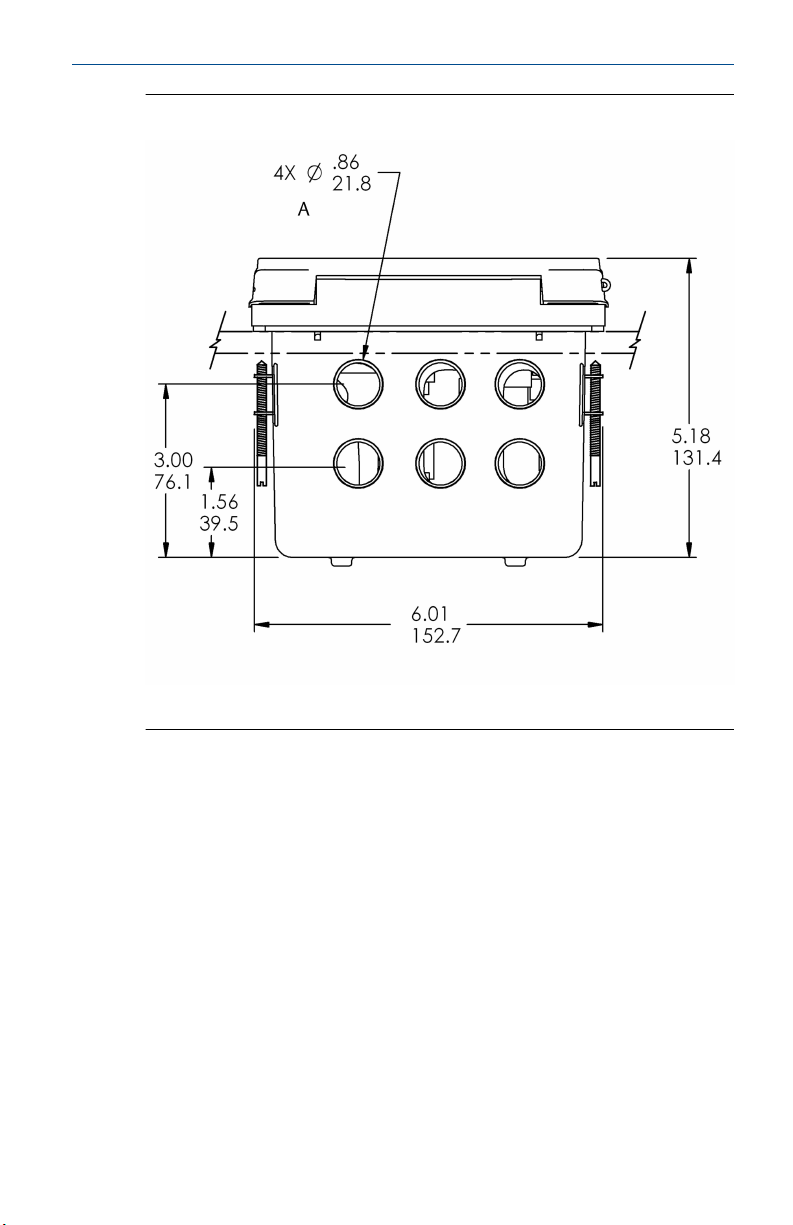

图 1-3: 面板安装，仰视图
快速安装指南
A.
导管开口
7
快速安装指南 2022 年 2 月
图 1-4: 面板所需开口
A.
最大值
8 Emerson.com/Rosemount
2022 年 2 月 快速安装指南
图 1-5: 墙装式，正视图
快速安装指南
A. 51 mm
B.
9
由客户提供的管道
四个保护盖螺钉
快速安装指南 2022 年 2 月
图 1-6: 墙装式，侧视图
10 Emerson.com/Rosemount
2022 年 2 月 快速安装指南
图 1-7: 管道安装，仰视图
快速安装指南
A.
前面板
B. 51 mm
C.
11
管道安装支架
两组用于
PN 23820-00
套件中
51 mm
管道的
U
形螺栓
