00825-0706-4809, AB 版
罗斯蒙特 485 阿牛巴螺纹连接组件
®
(485 Annubar
Threaded Assembly)
快速安装指南
2015 年 3 月
快速安装指南
2015 年 3 月
重要提示
该指南为罗斯蒙特 485 Annubar 提供基本指导原则。但并不提供配置、诊断、维护、维修或故障检修的
参考指导。欲了解更多说明，请参阅 485 Annubar 参考手册 （文件编号 00809-0100-4810）。欲浏览电
子版参考手册，请访问网站：www.rosemount.com。
过程泄漏可引起受伤甚至导致死亡。为防止过程泄漏，必须使用配套提供的密封材料，并按照建议的扭矩
值进行安装，以达到密封效果。流体介质可能使 485 Annubar 组件变热，甚至可能导致烫伤。
目录
安装位置和方向 . . . . . . . . . . . . . . . . . . . . . . . . . . 5
在管道上钻孔 . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
焊接准备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2
焊接安装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
插入阿牛巴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2015 年 3 月
图 1. 485 阿牛巴螺纹连接组件分解图
C
B
快速安装指南
E
E
D
G
A
F
A. 见图 2 了解详情。
B. 带隔离阀的远程安装连接件
C. 集成隔离阀 （低压侧）
D. 集成隔离阀 （高压侧）
表 1. 隔离阀
名称 位置 作用
集成隔离阀
（高压侧）
集成隔离阀
（低压侧）
远程安装连接件的高压侧 （"H" 侧）
远程安装连接件的低压侧 （"L" 侧）
A
E. 弯管 (2)
F. 螺纹焊接支架
G. 远程安装连接件
把高压侧或低压侧压力与过程介质
隔离
F
3
快速安装指南
2015 年 3 月
图 2. 485 阿牛巴螺纹密封组件分解图
B
A
A. 密封环 (3)
B. 从动件
C. 螺母
(1)
C
D
E
D. 挡圈
E.485 阿牛巴传感器
(1)
图像比例尺
4
= 3/2.
2015 年 3 月
⍱䟿
⍱䟿
步骤 1: 安装位置和方向
为了满足流量测量的精度和重复性，必须满足正确的安装方向和直管段要求。参
照表 2，选择从弯管处算起的直管段的最小直径倍数的长度。
表 2. 直管段要求
快速安装指南
在同一平面内 ____________ 不在同一平面 上游尺寸
不带整流器 带整流器
在平面
不在平
A 内
面 A 内
8
10
1
–
–
11–16
2
–
A C C’ B
–
–
–
8
4
4
–
–
–
8
4
4
下游
尺寸
4
4
4
4
23–28
3
12–12
4
–
–
–
4
–
8
4
4
4
–
–
–
4
–
8
4
4
4
5
快速安装指南
⍱䟿
2015 年 3 月
在同一平面内 ____________ 不在同一平面 上游尺寸
不带整流板 带整流板
⍱䟿
不在平
A 内
18—18
面 A
内
A C C’ B
—
—
—
在平面
5
—
8
4
4
30—30
—
—
—
6
—
8
4
4
注意
欲获得有关方形或矩形管道的应用指南，请向厂家咨询。
若没有正确长度的直管段，则安装时应使直管段的 80% 处于上游， 20% 处于下游。这会导致精度降低。
使用整流器可减小必要的直管段长度。
表 2 中的第 6 行适用于部分打开的闸阀、球阀、塞阀和其它节流阀，以及控制阀。
下游
尺寸
4
4
4
4
对中
485 阿牛巴安装时允许最大 3° 不对中。
图 3. 对中
3
6
3
3
2015 年 3 月
流
向
流向
45
45
30
᧘㦀ฏ 30°᧘㦀ฏ 30°
流
向
流向
确定流量计方向
图 4. 流量计安装方向 （液体）
远程安装；适用于低温 (<450 °F/232 °C)
液体 （水平） 液体 （竖直）
快速安装指南
45
45
᧘㦀ฏ30e᧘㦀ฏ30e
30
360
不推荐流向向下
远程安装；适用于高温 (<600 °F/315 °C)
液体 （水平） 液体 （竖直）
360
不推荐流向向下
7
快速安装指南
流向
流向
45
45
᧘㦀ฏ 90°
流向
流向
图 5. 确定用于气体的流量计方向
远程安装；适用于低温 (<450 °F/232 °C)
气体 （水平） 气体 （竖向）
᧘㦀ฏ 90°
45
45
远程安装；适用于高温 (<600 °F/315 °C)
气体 （水平） 气体 （竖向）
2015 年 3 月
360
360
8
2015 年 3 月
45
45
30
᧘㦀ฏ 30° ᧘㦀ฏ 30°
流向
360
流向
流向
流向
图 6. 确定用于蒸汽的流量计方向
远程安装；适用于低温 (<450 °F/232 °C)
蒸汽 （水平） 蒸汽 （竖直）
远程安装；适用于高温 (<600 °F/315 °C)
蒸汽 （水平） 蒸汽 （竖直）
快速安装指南
不推荐流向向下
45
注意
对于水平管道蒸汽环境中差压读数在 0.75 和 2inH2O 之间的应用，应考虑按用于蒸汽配置的顶部
安装方式安装一次元件。
45
᧘㦀ฏ 30°᧘㦀ฏ 30°
30
360
不推荐流向向下
9
快速安装指南
针对蒸汽的顶部安装方式
对于蒸汽设施，若有空间限制或其它考虑，则针对蒸汽的顶部安装方式是一种
备用安装方法。这种安装方法适用于在运转时中断或停机时间有限的应用。另
外，对于户外应用，采用顶部安装方式可消除伴热要求。

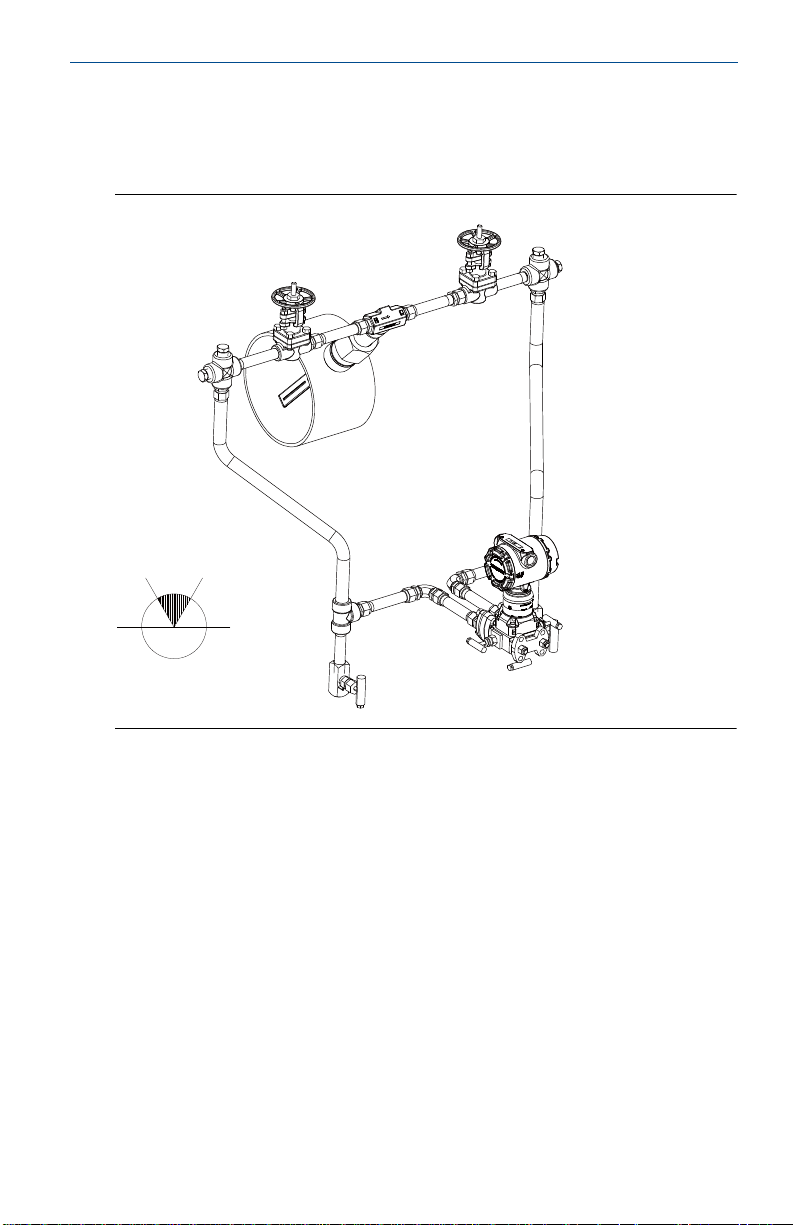

图 7. 远程安装型：针对蒸汽的水平顶部安装方式
᧘㦀ฏ
60°
60° 60°
2015 年 3 月
这种安装方向可用于任何蒸汽温度。对于远程安装，从阿牛巴上部的仪表连接
处到十字交接处，引压管应该稍微向上倾斜允许冷凝物回到排液管里。从十字
交接处，引压管应该向下布置连到变送器和排液管。变送器应该位于阿牛巴仪
表连接下方。依据环境条件，有必要隔离安装的硬件。
10
2015 年 3 月
快速安装指南
步骤 2: 在管道上钻孔
1. 根据传感器的宽度确定开孔孔径 （见表 3）。
表 3. 传感器尺寸 / 孔径表
传感器尺寸 传感器宽度 孔径
1
14.99 毫米 (0.590 英寸 ) 19 毫米 (3/4 英寸 ) + 0.8 毫米 (1/32 英寸 ) — 0.00
2
26.92 毫米 (1.060 英寸 ) 34 毫米 (15/16 英寸 ) + 1.6 毫米 ( 1/16 英寸 ) — 0.00
2. 对管道进行泄压和排空。
3. 选择钻孔位置。
4. 根据表 3 中规格确定钻孔尺寸。使用孔锯或孔钻在管道上钻安装孔。禁止火
焰切割开孔。
䫫㠣㿴ᇊⲴᆄᖴቪረ
P/N: 28-109001-922 AC ⡸
当钻安装孔时，艾默生过程管理公司建议使用磁力钻或管夹具，以便安全钻孔。在钻孔和焊接时，请采用
适当的个人防护装备和程序。
步骤 3: 焊接准备
1. 清除焊接支架底部的涂层，以获得最佳的焊接效果。
2. 对于不同的过程介质，在焊接之前，请根据需要将焊接支架内部的防锈油清
洗干净。如果对过程介质不确定，请联系艾默生过程管理公司。
11
快速安装指南
A
B
流向
步骤 4: 焊接安装支架
1. 把螺纹焊接支架置于安装孔并对中，使缝隙保持 1.6 毫米 （1/16 英寸），在
90° 间隔方向上点 4 个 1/4 英寸 (6 mm) 焊点固定。
2. 沿着流体的轴线相平行或垂直的方向上检查螺纹焊接支架的安装 （参见图
8）。若安装对位在图 3 规定的公差范围之内，则可按照当地规范完成焊缝的
焊接。若不对中尺寸超过规定的公差，调整角度并完成焊接。

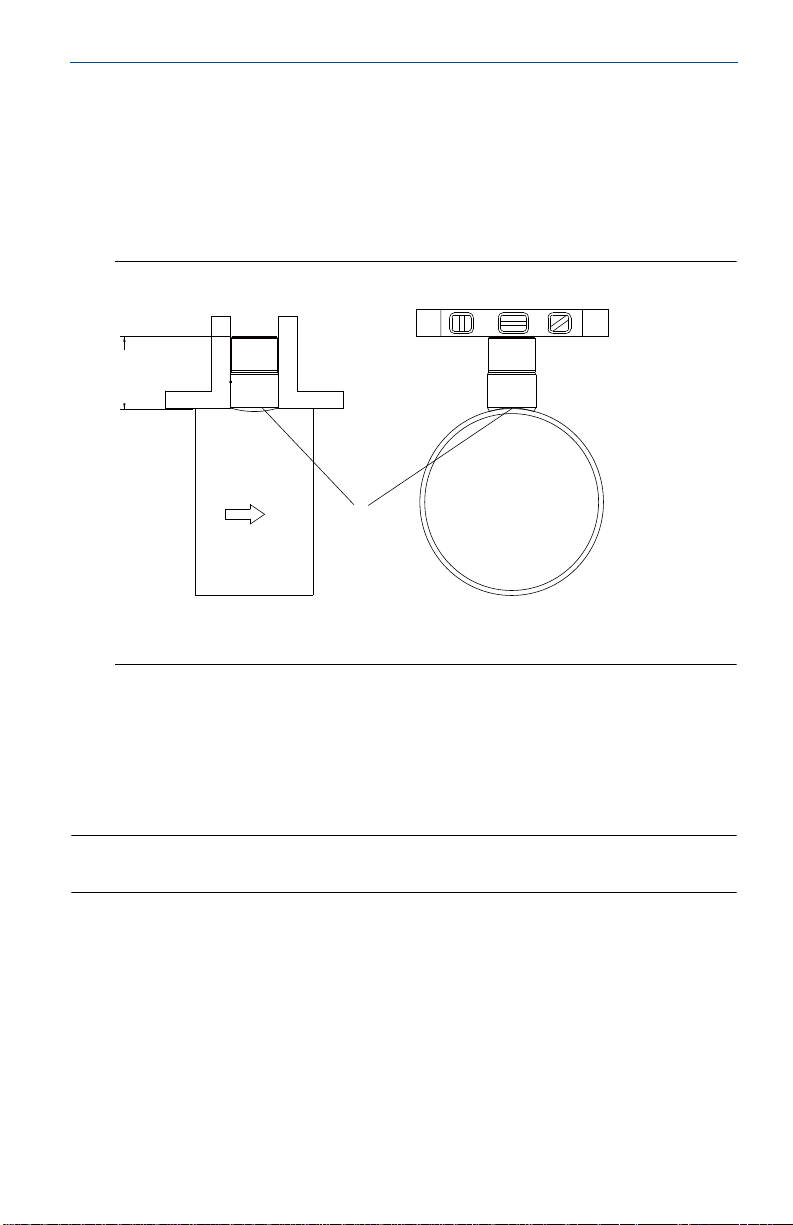

图 8. 对齐
(1)
A. LMH
B. 点焊
2015 年 3 月
3. 为避免严重烧焦，在继续下一步前应等待安装金属配件冷却。
4. 对于方形管道，需要打磨焊接支架底部的鱼口坡面，令焊接之后的高度符
合相应的 LMH 要求。
步骤 5: 插入阿牛巴
注意
参阅 “485 阿牛巴螺纹连接组件分解图 ” 在第 3 页了解部件说明。
1. 为了保证阿牛巴底部与对侧管壁接触，应使用标记笔将传感器末端的底面涂
满。
(1) LMH
值如下：
传感器规格
传感器规格 2：
12
1：73 毫米 (2.89 英寸)
100 毫米 (3.92 英寸)
2015 年 3 月
Serial No. Date
Model
Customer Tag
Pipe I.D. Wall
Max. Allow FlowRate
Max. Insert/Retract Flow
Max. Press. @ Temp
Span (20mA)
00-370000-2X1 Rev. AC
B
D
C
A
2. 将阿牛巴插入螺纹焊接支架，直到传感器末端接触到管壁，可来回扭转阿牛
巴。
3. 抽出阿牛巴，通过检查所作的记号是否部分消失来判断传感器的末端是否接
触到了对面侧的管道内壁。如果传感器末端未接触管壁，检验所测量的管内
径和管壁是否与标记信息相匹配，并重新插入。
4. 按照阿牛巴上流量箭头所指方向与流量方向对齐。重新将阿牛巴插入螺纹焊
接支架里，并将第一个密封环安装在止动环与从动件之间的传感器上。请小
心不要损坏开口密封环。

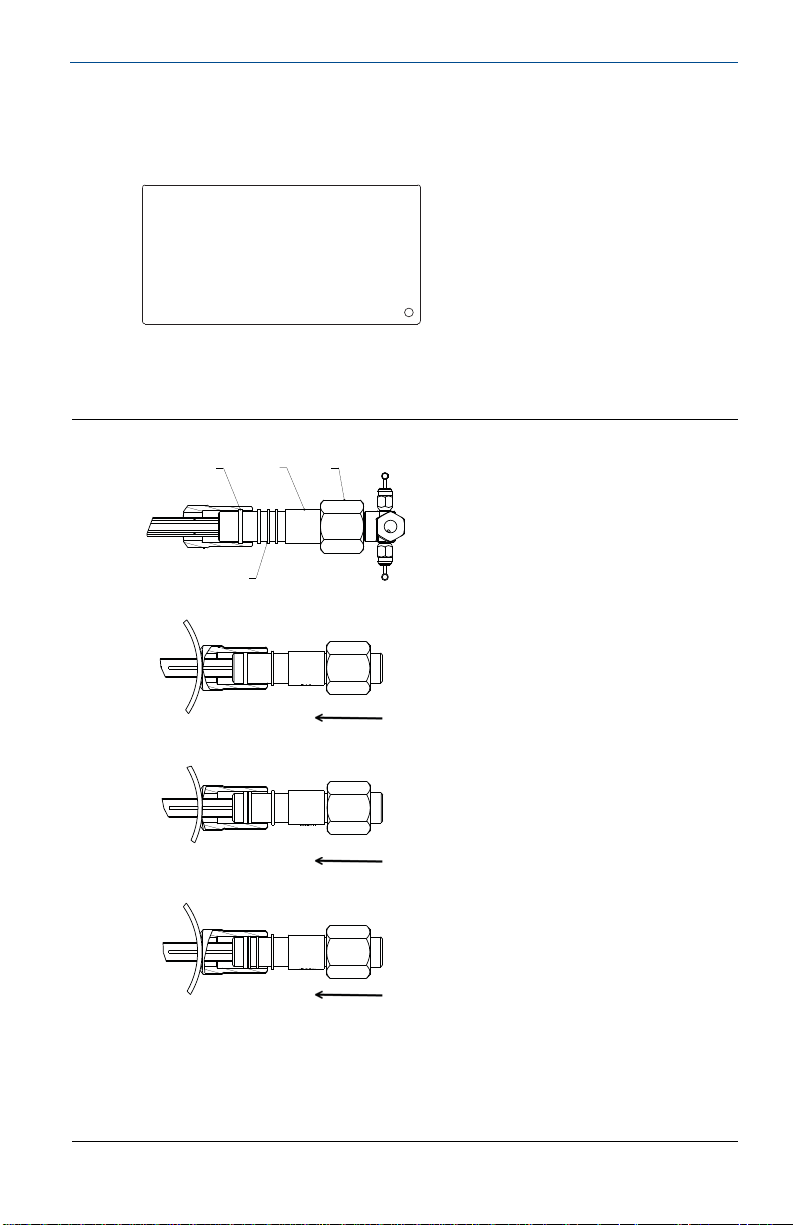

图 9. 密封环详图
5. 安装密封环。
a. 将第一个密封环安装在从动件下方。
b. 使用从动件将第一个密封环压在挡圈
上。
快速安装指南
A. 挡圈
B. 从动件
C. 螺母
D. 密封环 (3)
c. 将第二个密封安装在从动件下方。使
密封环的开口位置间隔 120°。
d. 使用从动件将第二个密封环压在第一
个密封环上。
e. 将第三个密封环安装在从动件下方。
f. 使用从动件把第三个密封环压在第二
个密封环上。
13
快速安装指南
6. 拧紧螺母到规定扭矩。
表 4. 扭矩要求
传感器尺寸 打开扳手规格 C 建议扭矩 最大扭矩
1
2
M50
M65
50 牛 • 米 (444.4 英寸 • 磅 ) 60 牛 • 米 (531 英寸 • 磅 )
80 牛 • 米 (708 英寸 • 磅 ) 160 牛 • 米 (1416 英寸 • 磅 )
2015 年 3 月
a. 检查装置有无泄漏。
b. 如有任何泄漏，以
1
/4 圈递增拧紧螺母，直到无泄漏。
注意
不得超过表 4 中列出的最大扭矩。
图 10. 扭矩扳手
(1)
注意
螺纹密封结构会在传感器与对侧管壁接触的位置产生很大的力。对于薄壁管道 （ANSI 表 10 以
下），需要小心操作，以避免损坏管道。
(1)
见表4了解“开口扳手规格C”。
14
2015 年 3 月
产品认证
经批准的制造地点
罗斯蒙特差压流量设计与运营公司 — 美国科罗拉多州博尔德
艾默生过程管理亚太私营有限公司 — 新加坡
艾默生 （北京）仪表有限公司 — 中国北京
快速安装指南
15
快速安装指南
2015 年 3 月
表表格
1B: 含有China RoHS
Table 1B: List of Rosemount 485 Parts with China RoHS Concentration above MCVs
管控物峐超彯㚨⣏㳻⹎旸ῤ的部件型号列表
Rosemount 485
有害物峐ġİġHazardous Substances
部件名称
Part Name
䬍ࡦᓖՐ
ᝏಘཆ༣㓴
Ԧ
Aluminum
RTD
Housing
Assembly
本表格系依据
This table is proposed in accordance with the provision of SJ/T11364
意宍悐ẞ䘬㚱⛯峐㛸㕁宍㚱⭛䈑峐䘬⏓慷⛯ỶḶ
O:
O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of
GB/T 26572.
意⛐宍悐ẞἧ䓐䘬㚱⛯峐㛸㕁慴炻军⮹㚱ᶨ䰣⛯峐㛸㕁宍㚱⭛䈑峐䘬⏓慷檀Ḷ
X:
X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above
the limit requirement of GB/T 26572.
摭
Lead
(Pb)
O O X O O
SJ/T11364
汞
Mercury
(Hg)
O
的奬⭂侴⇞ἄįġ
擱
Cadmium
(Cd)
六价撔
Hexavalent
Chromium
(Cr +6)
GB/T 26572
多ⓤ俼劗
Polybrominated
biphenyls
(PBB)
所奬⭂䘬旸慷天㯪įġ
GB/T 26572
多ⓤ俼劗慂
Polybrominated
diphenyl ethers
多ⓤ俼劗慂
(PBDE)
所奬⭂䘬旸慷天㯪įġ
к䘠⭣᰾ӵ䘲⭘Ҿ䘹ᤙ䬍ࡦཆ༣㓴ԦⲴӗ૱DŽަԆᡰᴹᐞ⍱䟿а⅑ݳԦⲴ㓴ԦᡰᴹⲴ China RoHS ㇑᧗⢙䍘⎃
ᓖ൷վҾ GB/T 26572 ᡰ㿴ᇊⲴ䲀䟿㾱≲DŽޣҾᐞ⍱䟿䇑䘱ಘ㓴ԦⲴ㇑᧗⢙䍘⎃ᓖⲴ⭣᰾ˈ䈧৲ⴻ䘱ಘⲴᘛ
䙏ᆹ㻵ᤷইDŽ
The disclosure above applies to units supplied with aluminum connection heads. No other components supplied
with DP Flow primary elements contain any restricted substances. Please consult the transmitter Quick Start
Guide (QIG) for disclosure information on transmitter components.
