罗斯蒙特 485 Annubar®
法兰 Flo-Tap 组件
快速安装指南
00825-0406-4809，FB 版
2015 年 1 月
快速安装指南
警告
2015 年 1 月
注意
本安装手册提供了罗斯蒙特 485 阿牛巴安装的基本安装指导。不提供组态、诊断、维护、维
修、解决故障、隔爆、防火以及本质安全（I.S.）的操作指导。更多说明指导请参阅《485 阿牛
巴参考 手册》（文档 编号
的电子版。
若在订购时指定将 485 阿牛巴组装到罗斯蒙特 3051S 变送器上，则请参考下列快速安装指
南，了解关于组态和危险场所认证的信息：罗斯蒙特 3051S 系列压力变送器（文档编号
00825-0106-4801）。
若在订购时指定将 485 阿牛巴组装到罗斯蒙特 3095 变送器上，则请参考下列快速安装指
南，了解关于组态和危险场所认证的信息：罗斯蒙特 3095（文档编号 00825-0106-4716）。
过程泄漏可能导致伤亡。为了避免过程泄漏，请务必使用与相应法兰和 O 型圈配套的垫片
来密封过程连接件。流动介质可能使 485 阿牛巴组件发热并导致烫伤。
00809-0106-4810
）。您还可 从
www.rosemount.com
获得该手册
目录
位置和朝向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
焊接安装式金属配件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
安装隔离阀 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
安装钻孔机并钻孔 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
移除钻孔机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
安装阿牛巴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
插入阿牛巴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
安装变送器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
拆除阿牛巴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
2
2015 年 1 月
P
A
B
C
D
E
F
Transmitter and
housing are
shown for clarity
purposes - only
supplied if
ordered.
O
N
M
L
K
J
I
H
G
如图变送器和外壳仅
供说明 - 仅按需提供。
485 阿牛巴法兰 Flo-Tap 组件分解图
快速安装指南
A. 变送器
I. 隔离阀
B. O 型环 (2) J. 罩接管
C. 温度传感器连接外壳 K. 支撑板
D. 带阀门的直接安装式变送器连接件 L. 填料压盖
E. 顶板 M. 填料
F. 驱动杆 N. 密封压圈
G. 安装法兰组件 O. 压缩板
H. 垫片 P. 带排液阀的共平面法兰
注
在所有的螺纹接头处使用正确的管件密封材料。使用的材料应符合应用的温度要求。
3
快速安装指南
第 1 步： 位置和朝向
为了满足流量测量的精度和可重复性，必须满足正确的朝向和直管段要求。距
上游扰流点的最小管径距离参见第 4 页上的表 1。
表 1. 直管段要求
上游管径距离
无整流导叶 带整流导叶
在平面 A 不在平面 A
A’ C C’ B
2015 年 1 月
下游管径距离
1
2
3
4
8
不适用10不适用
11
不适用16不适用
23
不适用28不适用
12
不适用12不适用
不适用8不适用4不适用
4
不适用8不适用4不适用
4
不适用8不适用4不适用
4
不适用8不适用4不适用
4
4
4
4
4
4
4
4
4
5
18
不适用18不适用
不适用8不适用4不适用
4
4
4
4
2015 年 1 月
+
3
+
3
+
3
上游管径距离
无整流导叶 带整流导叶
在平面 A 不在平面 A
A’ C C’ B
快速安装指南
下游管径距离
6
30
不适用30不适用
不适用8不适用4不适用
4
注
有关方形或矩形管道的说明请咨询工厂。
“在平面 A”指传感器与弯头处于同一平面内。“不在平面 A 内”指传感器垂直于弯头所在平
面。
若没有足够长度的直管段，则安装时应使直管段的 80% 处于上游，20% 处于下游。
使用整流导叶可减小所需直管段的长度。
第 4 页上的表 1 中的第 6 行适用于部分打开的闸阀、球阀、塞阀和其他节流阀，以及控制阀。
偏差
485 阿牛巴安装时最大允许偏差为3°。
图 1. 偏差
4
4
水平朝向
为了正确排气和排液，对于空气和气体应用，传感器应该置于管道的上半部
分。对于液体和蒸汽应用，传感器应置于管道的下半部分。直接安装型变送器
的最高耐温为 260°C（500°F）。有关分体式安装型变送器的安装建议，请参
阅步骤 3。
5
快速安装指南
Recommended Zone
30
推荐区域
30°
Recommended Zone
30
30°
推荐区域
2015 年 1 月
图 2. 用于气体和蒸汽的顶部安装方式（直接安装型的最高耐温为 205°C [400°F]）
图 3. 液体和蒸汽
注
对于水平管道中差压读数在 0.75 和 2 英寸水柱的蒸汽应用，建议把一次元件/流量计安装在管
道的上方。
注
由于 flo-tap 安装金属配件较重，对于安装在推荐区域之外的垂直朝向应用和水平朝向应用建议
使用外部支撑件。
6
2015 年 1 月
360
Flow
流向
360
Flow
流向
流向
垂直朝向
如果能够保证通气阀的排气或排液通畅，传感器可安装在管道周围的任何位
置。对于液体或蒸汽应用，当流向朝上时，可获得最佳测量结果。对于蒸汽应
用，应增加 90° 校准环作为水流支管，从而确保变送器保持在温度限制范围之
内。直接安装型变送器的最高耐温为 260°C（500°F）。
图 4. 蒸汽
图 5. 液体
图 6. 气体
快速安装指南
Flow
360
第 2 步： 焊接安装式金属配件
注
罗斯蒙特所提供安装包中带有内置了一体化校准环的安装金属配件，除可为安装孔的正确钻孔
提供便利外，还有助于将传感器与安装孔对齐，以便插入。
1. 在预定位置，把法兰组件放到管上，将间隙调整为 1.6 毫米（1/16 英寸），
并测量从管的外径到法兰面的距离。把测量结果与第 8 页上的表 2 中的数
据进行比较，并根据需要调整间隙。
7
快速安装指南
A
B
2015 年 1 月
表 2. 传感器尺寸与法兰尺寸和 ODF 尺寸对应表
传感器尺寸 法兰尺寸 ODF （毫米 [ 英寸 ]） 法兰尺寸 ODF （毫米 [ 英寸 ]）
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
11/2 英寸 150#
11/2 英寸 300#
11/2 英寸 600#
11/2 英寸 900#
11/2 英寸 1500#
11/2 英寸 2500#
2.0 英寸 150#
2.0 英寸 300#
2.0 英寸 600#
2.0 英寸 900#
2.0 英寸 1500#
3.0 英寸 2500#
3.0 英寸 150#
3.0 英寸 300#
3.0 英寸 600#
4.0 英寸 900#
4.0 英寸 1500#
4.0 英寸 2500#
2. 以 90°为间隔，布置四个 6 毫米（
98.5 (3.88) DN40 PN16 78.6 (3.09)
104.9 (4.13) DN40 PN40 81.6 (3.21)
112.7 (4.44) DN40 PN100 98.6 (3.88)
125.4 (4.94)
125.4 (4.94)
171.6 (6.76)
104.8 (4.13) DN50 PN16 86.3 (3.40)
111. 2 ( 4.38) DN50 PN40 89.3 (3.51)
120.8 (4.76) DN50 PN100 109.3 (4.30)
149.2 (5.88)
149.2 (5.88)
250.7 (9.87)
117.5 (4.63) DN80 PN16 97.6 (3.84)
126.9 (5.00) DN80 PN40 105.6 (4.16)
136.6 (5.38) DN80 PN100 125.6 (4.95)
208.0 (8.19)
217.5 (8.56)
284.2 (11.19)
不适用 不适用
不适用 不适用
不适用 不适用
不适用 不适用
不适用 不适用
不适用 不适用
不适用 不适用
不适用 不适用
不适用 不适用
1
/4 英寸）的定位焊点。检查安装位置是否
与流动轴线横平竖直（参见图 7）。如果安装位置偏差在公差范围之内，则
可按照当地规范完成焊接。如果超出规定的公差，则应在焊接之前予以调整。
3. 等待安装金属配件冷却后继续操作，以免严重灼伤。
图 7. 对位
A. ODF
B. 定位焊点
8
2015 年 1 月
A
第 3 步： 安装隔离阀
1. 把隔离阀固定到安装法兰上。应确保阀杆已固定，以便在安装 Flo-Tap 时，
插杆可以跨在管上并且阀柄位于两根插杆之间的中心位置 （参见图 8）。
注
如果阀门与插杆在一条直线上，会产生干扰。
2. 使用垫片、螺栓和螺母把隔离阀紧固到安装架上。
图 8. 隔离阀的朝向
A. 隔离阀
第 4 步： 安装钻孔机并钻孔
钻孔机不随组件提供。
1. 根据传感器宽度确定传感器尺寸 （参见表 3）。
2. 把钻孔机安装到隔离阀上。
3. 把阀门完全打开。
4. 按照钻孔机厂家的说明在管壁上钻孔（使用表 3 为所用的传感器选择正确的
钻头）。
5. 把钻孔机收回并离开阀门。
快速安装指南
表 3. 传感器尺寸/孔径表
传感器
尺寸
1
2
3
传感器宽度
14.99 毫米
（0.590 英寸）
26.92 毫米
（1.060 英寸）
49.15 毫米
（1.935 英寸）
（
（1
（21/2 英寸 ）
19 毫米
3
/4 英寸）
34 毫米
5
/16 英寸）
64 毫米
孔的直径
（+ 1/32 英寸）
（+
（+
0.8 毫米
– 0.00
1.6 毫米
1
/16 英寸）
– 0.00
1.6 毫米
1
/16 英寸）
– 0.00
B
A
C
A. 在插入钻孔机时，隔离阀处
于全开状态
B. 压力钻孔机
C. 在移除钻孔机后，隔离阀完
全关闭
9
快速安装指南
A
B
2015 年 1 月
第 5 步： 移除钻孔机
1. 检查钻孔机是否已收回并远离阀门。
2. 关闭隔离阀，以隔离过程介质。
3. 释放钻孔机的压力，并移除。
4. 检查隔离阀和安装件是否有渗漏。
第 6 步： 安装阿牛巴
1. 确保顶部上的流向箭头与流向一致。
2. 使用随附的垫片和法兰螺栓把 Flo-Tap 组件紧固到隔离阀上。
3. 以交叉方式拧紧螺母，以便均匀压紧垫片。
4. 继续操作前，应确保排气阀处于关闭状态。
5. 打开并关闭隔离阀，对 485 传感器进行充压，并确定装置中有无渗漏点。
如果流动介质是蒸汽或碱液，应极其小心地操作。
6. 检查整个装置是否有渗漏。根据需要拧紧，以防止任何连接发生渗漏。重
复步骤 5 和 6，直到没有渗漏。
注
如果 Flo-Tap 485 阿牛巴可能承受距管道很远的较大重量，则需要外部支撑件。支撑板有螺纹
孔，以帮助支撑 485 阿牛巴。
图 9. 安装 Flo-Tap 组件
A. 支撑板
B. 隔离阀
10
2015 年 1 月
第 7 步： 插入阿牛巴
标准传动装置 (M)
1. 把隔离阀完全打开。
2. 按顺时针方向（从顶端观察时）转动传动装置的螺母。螺母必须交替拧紧，
每次拧紧两圈左右，以防止由于载荷不均而导致卡住。
3. 继续此步骤，直到传感器的端头牢固地与管的另一侧接触。
a. 通过橙色条可以了解传感器是否接近另一侧管壁。
b. 当橙色条接近支撑板时，在摇动手柄时，把一根手指放到填料压盖的上
方。当移动停止时，传感器就与另一侧管壁接触了。
c. 再转动手柄
齿轮驱动装置 (G)
1. 把隔离阀完全打开。
2. 按顺时针方向旋转手柄。若使用带适配器的电动钻机，则转速不要超过
200 rpm。
a. 继续旋转手柄，直到传感器牢固地与管的另一侧接触。通过橙色条可以了
解传感器是否接近另一侧管壁。
b. 在橙色条接近支撑板时，移除电动钻机，并继续手动转动手柄。在转动手
柄时，把一根手指放在填料压盖的上方。当移动停止时，传感器就与另一
侧管壁接触了。
c. 再转动手柄 1/4 到 1/2 圈，以紧固传感器。
3. 按图 10 所示插入驱动锁销，以固定驱动装置。
1
/4 到 1/2 圈，以紧固传感器。
快速安装指南
注
对于高温应用，不要把手指放到填料压盖的上方。

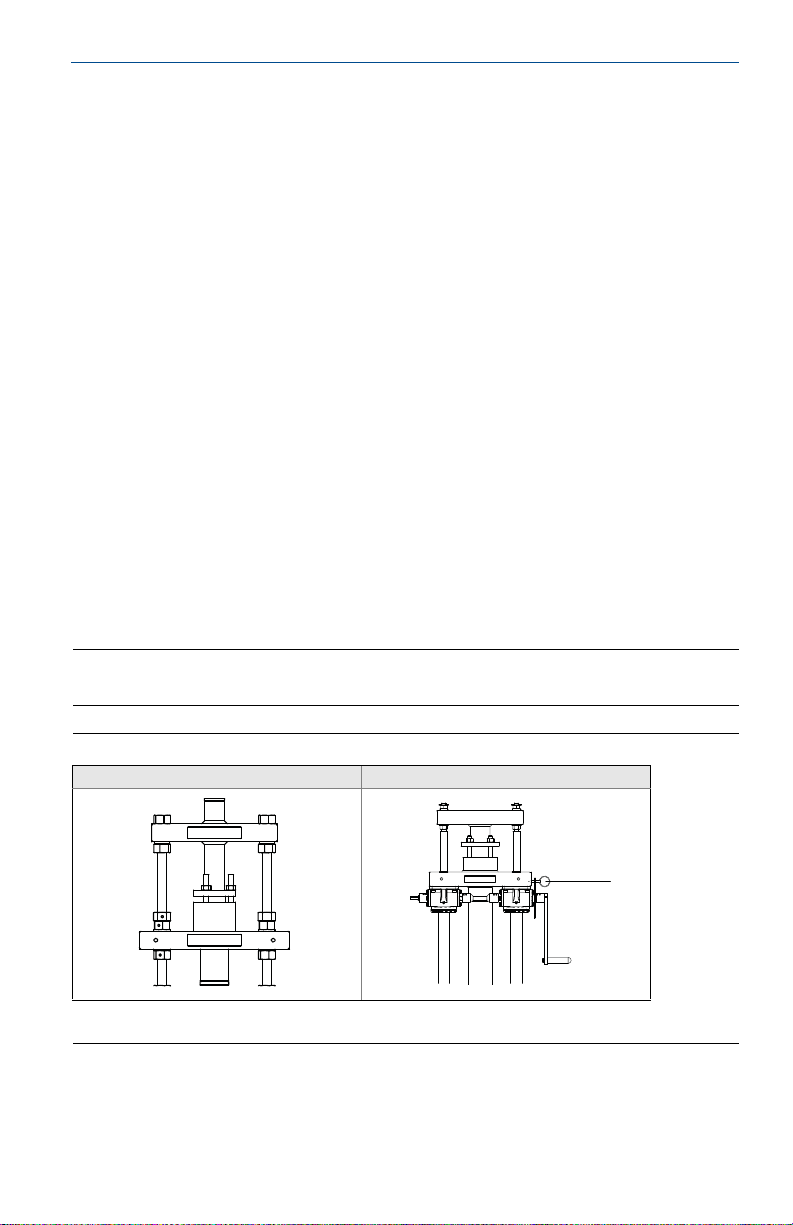

图 10. 插入传感器
标准传动装置 (M) 齿轮驱动装置 (G)
A. 驱动锁销
A
11
快速安装指南
接 PH 接 PL
MH
MV
ML
DVLDVH
MEL
MEH
2
1
接 PH 接 PL
MH
ME
ML
DVLDVH
2
1
第 8 步： 安装变送器
带阀门的变送器的安装，直接安装型表头
在直接安装带有阀门的变送器时，不需要将阿牛巴拔出来。
1. 把 PTFE O 形环放入阿牛巴头部的槽中。
2. 把变送器的高压侧与传感器的高压侧（在顶部一侧带有 “Hi” 标记）对齐，然
后安装。
3. 以交叉方式把螺母拧紧到 45 牛•米（400 英寸•磅）。
变送器的安装，分体式安装表头
传感器模块的膜的温度若超过 121°C（250°F），会损坏变送器。分体式安装
型变送器通过导压管与传感器连接，利用导压管可把过程流体的温度降低到不
会使变送器受损的温度。
导压管不同的排列取决于过程介质体积，并且其耐压等级必须能保证在管道设
计压力和温度下持续工作。建议使用外径至少为 12 毫米（1/2 英寸）、壁厚至
少为 1 毫米（0.035 英寸）的不锈钢管道。不建议使用螺纹管接头，因为它们
会夹入空气，因而产生渗漏点。
导压管的安装位置，请参考以下限制和建议：
1. 水平走向的导压管必须至少有 83 毫米/米（1 英寸/英尺）的斜度。
对于液体和蒸汽应用，应向下（朝向变送器）倾斜。
对于气体应用，应向上（朝向变送器）倾斜。
2. 液体、饱和气体或蒸汽的室外安装管道可能需要保温和伴热层以防止冻结。
3. 对于所有安装方式，建议使用仪表阀组。利用阀组，操作员能够在调零前
平衡压力，并把过程介质与变送器隔离。
2015 年 1 月

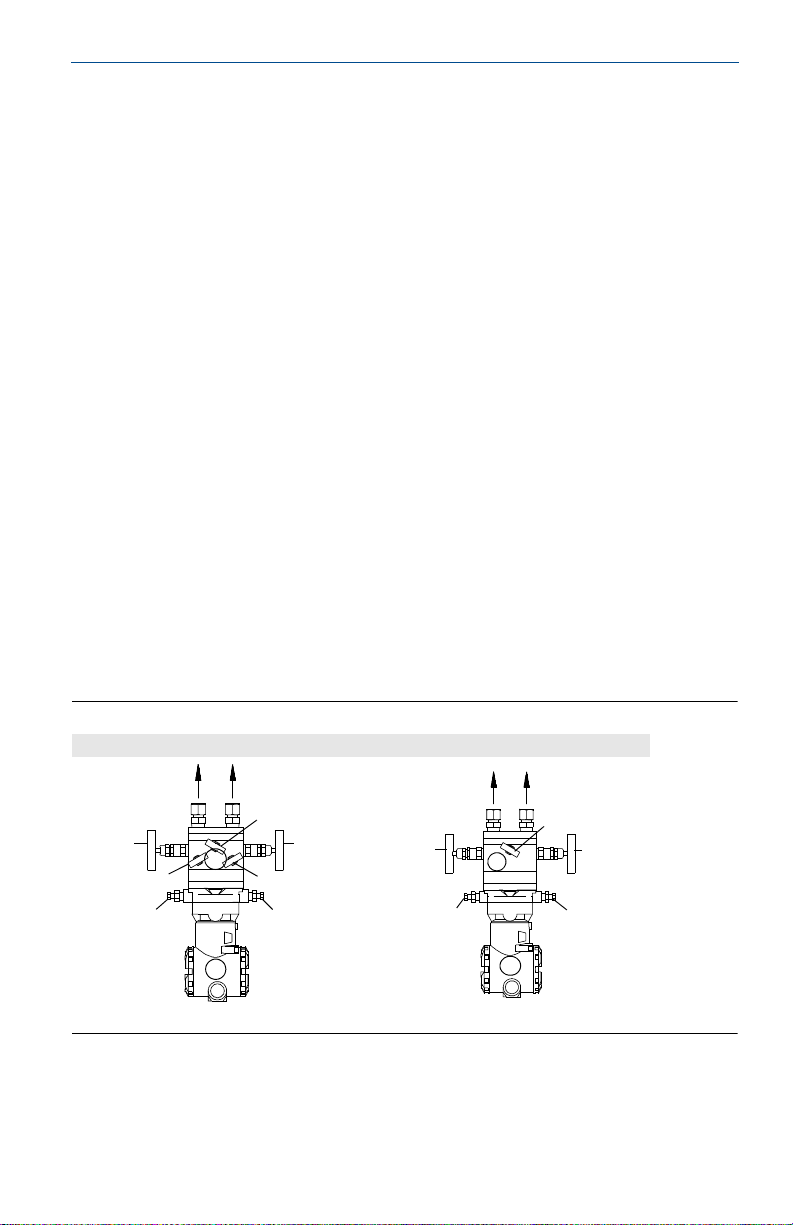

图 11. 5 阀和 3 阀阀组对照
12
5 阀阀组 3 阀阀组
2015 年 1 月

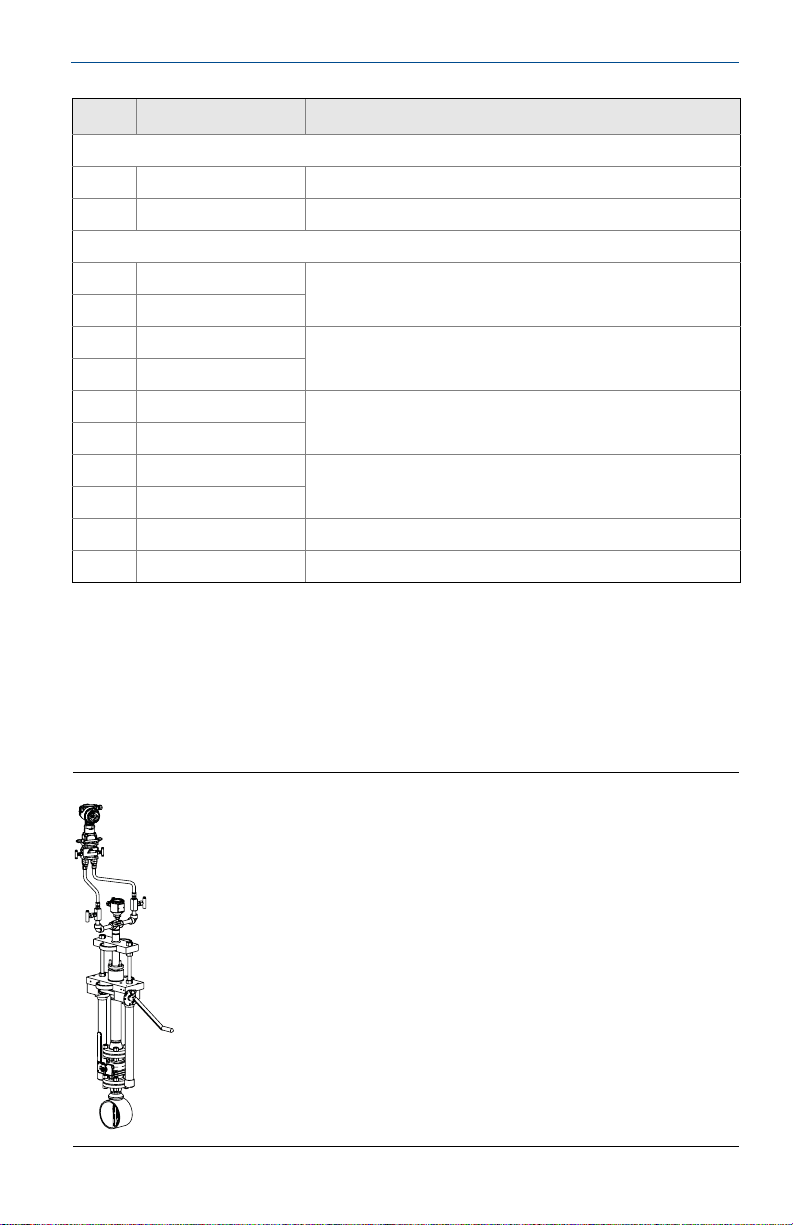

表 4. 导压阀和组件的描述
名称 描述 用途
部件
1
2
阀组和导压阀
PH
PL
DVH
DVL
MH
ML
MEH
MEL
ME
MV
1. 高压
2. 低压
变送器 读取差压
阀组 隔离和平衡变送器
(1)
主传感器
(2)
主传感器
排气/排液阀
排气/排液阀
阀组
阀组
阀组均压器
阀组均压器
阀组均压器 使高压侧和低压侧压力均衡
阀组排气阀 对过程介质排气
(1)
(2)
(1)
(2)
(1)
(2)
快速安装指南
高压侧和低压侧过程连接件。
对差压变送器腔进行排液（对于气体管道）或排气（对于液体或蒸
汽管道）
把高压侧或低压侧与过程介质隔离
使高压和低压侧与排气阀连通，或者用于隔离过程介质
推荐安装方式
气体应用
把变送器固定在传感器上方，以防止冷凝液体在导压管和差压装置中积聚。
图 12. 气体（水平）
13
快速安装指南
图 13. 气体（垂直）
蒸汽和液体应用 （低于 315°C [600°F]）
把变送器固定在传感器下方，以保证不会向导压管或变送器中带入空气。
图 14. 水平蒸汽和液体
2015 年 1 月
图 15. 垂直蒸汽和液体
14
2015 年 1 月
对于蒸汽应用的顶部安装 （建议蒸汽温度高于 315°C [600°F]）
这种朝向适用于任何蒸汽温度。但是，只有在管道温度高于 315°C（600°F）
时，才有必要采用这种方式。对于分体安装，从阿牛巴上部的仪表连接处到十
字接头处，导压管应该稍微向上倾斜允许冷凝物回流到管道内。导压管应从十
字接头开始向下延伸到变送器和排放支管。变送器应位于阿牛巴的仪表接头的
下方。根据具体环境条件，可能需要对安装金属配件进行绝热。
图 16. 适用于蒸汽应用的水平顶部安装
快速安装指南
第 9 步： 拆除阿牛巴
齿轮驱动装置 (G)
1. 卸下驱动锁销。
2. 按逆时针方向旋转手柄。若使用带适配器的电动钻机，则转速不要超过
200 rpm。
3. 直到杆端螺母顶住齿轮箱机构时，拆除阿牛巴。
15
快速安装指南
产品认证
经批准的制造地点
罗斯蒙特有限公司 — 美国明尼苏达州查哈森市
罗斯蒙特差压流量设计与运营公司 — 美国科罗拉多州博尔德市
艾默生过程管理德国有限公司 — 德国韦斯林市
艾默生过程管理亚太私营有限公司 — 新加坡
艾默生（北京）仪表有限公司 — 中国北京市
欧洲指令信息
本产品的所有适用欧洲指令的欧盟委员会符合性声明可在罗斯蒙特网站
www.rosemount.com 找到。印刷版本可通过与您当地的销售办事处联系获得。
欧洲压力设备指令 (PED) (97/23/EC)
罗斯蒙特 485 阿牛巴
— 符合性评估内容请参考欧盟委员会符合性声明。
压力变送器
— 请参阅相应压力变送器的快速安装指南 (QSG)。
2015 年 1 月
危险场所认证
有关电子产品认证信息，请参阅相应变送器的快速安装指南 (QSG)：
罗斯蒙特 3051 SMV：（文档编号 00825-0106-4803）
罗斯蒙特 3051S：（文档编号 00825-0106-4801）
罗斯蒙特 3051：（文档编号 00825-0106-4001）
罗斯蒙特 2051：（文档编号 00825-0106-4101）
16
2015 年 1 月
File ID: DSI C E Marking Page 1 of 3 DSI 1000I-DoC
EC Declaration of Conformity
No: DSI 1000 Rev. I
We,
Emerson Process Management
Heath Place - Bognor Regis
West Sussex PO22 9SH
England
declare under our sole responsibility that the products,
Primary Element Models 405 / 1195 / 1595 & Annubar®
Models 485 / 585
manufactured by,
Rosemount / Dieterich Standard, Inc.
5601 North 71
st
Street
Boulder, CO 80301
USA
to which this declaration relates, is in conformity with the provisions of the European
Community Directives as shown in the attached schedule.
Assumption of conformity is based on the application of the harmonized standards and, when
applicable or required, a European Community notified body certification, as shown in the
attached schedule.
As permitted by 97/23/EC, Annex 7, the authorized signatory for the legally binding declaration of
conformity for Rosemount/Dieterich Standard, Inc. is Vice President of Quality, Timothy J. Layer.
20-Oct-2011
Timothy J. Layer
Vice President, Quality
(signature)
(date of issue)
图 17. 符合性声明
快速安装指南
17
File ID: DSI C E Marking Page 2 of 3 DSI 1000I-DoC
Schedule
EC Declaration of Conformity DSI 1000 Rev. I
PED Directive (97/23/EC)
Models: 405 / 485 / 585/ 1195 / 1595
QS Certificate of Assessment – CE-0041-H-RMT-001-10-USA
IV* Flo Tap - 485/3051SFA/3095MFA: Sensor Size 3 600# 60" to 72" Line (Category IV Flo Tap will require a B1
Certificate for design examination and H1 Certificate for special surveillance)
All other models:
Sound Engineering Practice
Summary of Classifications
Model/Range
PED Category
Group 1
Fluid
Group 2
Fluid
585M - 2500# All Lines
N/A
SEP
585S - 1500# & 2500# All Lines
III
SEP
MSL46 - 2500# All Lines
N/A
SEP
MSR: 1500# & 2500# All Lines
III
SEP
1195, 3051SFP, 3095MFP: 150# 1-1/2
I
SEP
1195, 3051SFP, 3095MFP: 300# & 600# 1-1/2
II
I
1195, 3051SFP, 3095MFP: 1-1/2” Threaded & Welded
II
I
DNF - 150# 1-1/4”, 1-1/2” & 2
I
SEP
DNF - 300# 1-1/4”, 1-1/2” & 2
II
I
DNF, DNT, & DNW: 600# 1-1/4”, 1-1/2” & 2”
II
I
Flanged 485/3051SFA/3095MFA: 1500# & 2500# All Lines
II
SEP
FloTap 485/3051SFA/3095MFA: Sensor Size 2 150# 6to 24 Line
I
SEP
FloTap 485/3051SFA/3095MFA: Sensor Size 2 300# 6to 24 Line
II
I
FloTap 485/3051SFA/3095MFA: Sensor Size 2 600# 6to 16 Line
II
I
FloTap 485/3051SFA/3095MFA: Sensor Size 2 600# 18to 24 Line
III
II
FloTap 485/3051SFA/3095MFA: Sensor Size 3 150# 12to 44 Line
II
I
FloTap 485/3051SFA/3095MFA: Sensor Size 3 150# 46to 72 Line
III
II
FloTap 485/3051SFA/3095MFA: Sensor Size 3 300# 12” to 72 Line
III
II
FloTap 485/3051SFA/3095MFA: Sensor Size 3 600# 12to 48 Line
III
II
FloTap 485/3051SFA/3095MFA: Sensor Size 3 600# 60 to 72 Line
IV*
III
快速安装指南
2015 年 1 月
18
File ID: DSI C E Marking Page 3 of 3 DSI 1000I-DoC
Schedule
EC Declaration of Conformity DSI 1000 Rev. I
Pressure Equipment Directive (93/27/EC) Notified Body:
Bureau Veritas UK Limited
[Notified Body Number: 0041]
Parklands, Wilmslow Road, Didsbury
Manchester M20 2RE
United Kingdom
2015 年 1 月
快速安装指南
19
快速安装指南
᮷Ԧ㕆˖DSI CE ḷᘇ ㅜ 1 亥ˈޡ 3 亥 DSI 1000 rev I_chs.doc
⅗⅗ⴏငઈՊㅖᙗ༠᰾
㕆˖DSI 1000 I ⡸
ᵜޜ
㢮唈⭏䗷〻㇑⨶
Heath Place - Bognor Regis
West Sussex PO22 9SH
England
สҾ⤜・ᣵ䍓ԫⲴࡉ
405 / 1195 / 1595 රа⅑ݳԦ઼ 485 / 585 ර Annubar
®
ަࡦ䙐୶Ѫ˖
㖇ᯟ㫉⢩ / Dieterich Standard, Inc.
5601 North 71
st
Street
Boulder, CO 80301
USA
ㅖ⅗ⴏငઈՊᤷԔⲴޣᶑⅮˈྲ䱴㺘ᡰ⽪DŽ
㿴ࡽᨀᱟᢗ㹼䈳ḷ߶ᒦ൘䘲⭘ᡆ㾱≲ᰦ⭡䱴㺘ᡰ⽪Ⲵ⅗ⴏᤷᇊᵪᶴ䘋㹼䇔䇱DŽ
ṩᦞ 97/23/EC 䱴Ԧ 7 Ⲵ䇨ˈ㖇ᯟ㫉⢩ / Dieterich Standard, Inc. Ⲵ⌅ㅖᙗ༠᰾Ⲵᦸᵳㆮ
㖢ӪѪ䍘䟿࢟ᙫ㻱 Timothy J. LayerDŽ
䍘䟿࢟ᙫ㻱
˄㙼࣑〠–↓ᾧ˅
ᒤ10ᴸ20ᰕ
˄ဃ–↓ᾧ˅ ˄ᐳᰕᵏ˅
2015 年 1 月
20
Timothy J. Layer
2011
2015 年 1 月
᮷Ԧ㕆˖DSI CE ḷᘇ ㅜ 2 亥ˈޡ 3 亥 DSI 1000 rev I_chs.doc
㺘㺘
⅗ⴏငઈՊㅖᙗ༠᰾ DSI 1000 I ⡸
PED ᤷԔ (97/23/EC)
ර˖405 / 485 / 585/ 1195 / 1595
QS 䇴ՠ䇱Җ – CE-0041-H-RMT-001-10-USA
IV* Flo Tap - 485/3051SFA/3095MFA˖Րᝏಘቪረ 3 600# 60” 㠣 72” ㇑㓯˄IV ㊫ Flo Tap 䴰 B1 䇮䇑ᇑḕ䇱Җ઼ H1
⢩↺ⴁ⍻䇱Җ˅
ᡰᴹަԆර˖
㢟ྭᐕ〻ᜟֻ
㊫࡛≷ᙫ
ර/㤳ത
PED ㊫࡛
1 㓴⍱փ 2 㓴⍱փ
585M - 2500# ᡰᴹ㇑㓯 н䘲⭘
SEP
ᡰᴹ㇑㓯
MSL46 - 2500# ᡰᴹ㇑㓯 н䘲⭘
SEP
MSR: 1500# ઼ 2500# ᡰᴹ㇑㓯
III SEP
1195ǃ3051SFPǃ3095MFP˖150# 1-1/2”
ISEP
1195ǃ3051SFPǃ3095MFP˖300# & 600# 1-1/2”
II I
1195ǃ3051SFPǃ3095MFP˖1-1/2” 㷪㓩ᔿ઼✺᧕ᔿ
II I
DNFǃDNT ઼ DNW˖600# 1-1/4”, 1-1/2” & 2”
⌅ޠᔿ 485/3051SFA/3095MFA˖1500# ઼ 2500# ᡰᴹ㇑㓯
II SEP
FloTap 485/3051SFA/3095MFA˖Րᝏಘቪረ 2 150# 6” 㠣 24” ㇑㓯
ISEP
FloTap 485/3051SFA/3095MFA˖Րᝏಘቪረ 2 300# 6” 㠣 24” ㇑㓯
II I
FloTap 485/3051SFA/3095MFA˖Րᝏಘቪረ 2 600# 6” 㠣 16” ㇑㓯
II I
FloTap 485/3051SFA/3095MFA˖Րᝏಘቪረ 2 600# 18” 㠣 24” ㇑㓯
III II
FloTap 485/3051SFA/3095MFA˖Րᝏಘቪረ 3 150# 12” 㠣 44” ㇑㓯
II I
FloTap 485/3051SFA/3095MFA˖Րᝏಘቪረ 3 150# 46” 㠣 72” ㇑㓯
III II
FloTap 485/3051SFA/3095MFA˖Րᝏಘቪረ 3 300# 12” 㠣 72” ㇑㓯
III II
FloTap 485/3051SFA/3095MFA˖Րᝏಘቪረ 3 600# 12” 㠣 48” ㇑㓯
III II
˖Րᝏಘቪረ
㇑㓯
快速安装指南
585S - 1500# ઼2500#
DNF - 150# 1-1/4”, 1-1/2” & 2” I SEP
DNF - 300# 1-1/4”, 1-1/2” & 2” II I
FloTap 485/3051SFA/3095MFA
3 600# 60”㠣72”
III SEP
II I
IV* III
21
快速安装指南
᮷Ԧ㕆˖DSI CE ḷᘇ ㅜ 3 亥ˈޡ 3 亥 DSI 1000 rev I_chs.doc
㺘㺘
⅗ⴏငઈՊㅖᙗ༠᰾ DSI 1000 I ⡸
࣋䇮༷ᤷԔ (93/27/EC) ᤷᇊᵪᶴ˖
⌅ഭ㡩㓗⽮˄㤡ഭ˅ᴹ䲀ޜ
[ᤷᇊᵪᶴ㕆˖0041]
Parklands, Wilmslow Road, Didsbury
Manchester M20 2RE
United Kingdom
2015 年 1 月
22
2015 年 1 月
快速安装指南
表表格
1B: 含有China RoHS
Table 1B: List of Rosemount 485 Parts with China RoHS Concentration above MCVs
管控物峐超彯㚨⣏㳻⹎旸ῤ的部件型号列表
Rosemount 485
有害物峐ġİġHazardous Substances
部件名称
Part Name
䬍ࡦᓖՐ
ᝏಘཆ༣㓴
Ԧ
Aluminum
RTD
Housing
Assembly
本表格系依据
This table is proposed in accordance with the provision of SJ/T11364
意宍悐ẞ䘬㚱⛯峐㛸㕁宍㚱⭛䈑峐䘬⏓慷⛯ỶḶ
O:
O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of
GB/T 26572.
意⛐宍悐ẞἧ䓐䘬㚱⛯峐㛸㕁慴炻军⮹㚱ᶨ䰣⛯峐㛸㕁宍㚱⭛䈑峐䘬⏓慷檀Ḷ
X:
X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above
the limit requirement of GB/T 26572.
摭
Lead
(Pb)
汞
Mercury
(Hg)
擱
Cadmium
(Cd)
O O X O O
SJ/T11364
的奬⭂侴⇞ἄįġ
六价撔
Hexavalent
Chromium
(Cr +6)
GB/T 26572
多ⓤ俼劗
Polybrominated
biphenyls
(PBB)
所奬⭂䘬旸慷天㯪įġ
GB/T 26572
多ⓤ俼劗慂
Polybrominated
diphenyl ethers
多ⓤ俼劗慂
(PBDE)
所奬⭂䘬旸慷天㯪įġ
к䘠⭣᰾ӵ䘲⭘Ҿ䘹ᤙ䬍ࡦཆ༣㓴ԦⲴӗ૱DŽަԆᡰᴹᐞ⍱䟿а⅑ݳԦⲴ㓴ԦᡰᴹⲴ China RoHS ㇑᧗⢙䍘⎃
ᓖ൷վҾ GB/T 26572 ᡰ㿴ᇊⲴ䲀䟿㾱≲DŽޣҾᐞ⍱䟿䇑䘱ಘ㓴ԦⲴ㇑᧗⢙䍘⎃ᓖⲴ⭣᰾ˈ䈧৲ⴻ䘱ಘⲴᘛ
䙏ᆹ㻵ᤷইDŽ
The disclosure above applies to units supplied with aluminum connection heads. No other components supplied
with DP Flow primary elements contain any restricted substances. Please consult the transmitter Quick Start
Guide (QIG) for disclosure information on transmitter components.
23
艾默生过程控制有限公司
*00825-0406-4809*
快速安装指南
00825-0406-4809，FB 版
2015 年 1 月
上海办事处
上海市浦东金桥出口
加工区新金桥路 1277 号
电话：021 – 2892 9000
传真：021 – 2892 9001
邮编：201206
西安分公司
西安市高新区锦业一路 34 号
西安软件园研发大厦 9 层
电话：029 – 8865 0888
传真：029 – 8865 0899
邮编：710065
济南分公司
济南市历下区泉城路 17 号
华能大厦 9 层 8907 室
电话：0531 – 8209 7188
传真：0531 – 8209 7199
邮编：250011
艾默生 （北京）仪表有限公司
北京市东城区和平里北街 6 号
电话：010 - 5865 2638
传真：010 - 6420 0619
邮编：100013
© 2015 罗斯蒙特有限公司。保留所有权利。所有标识均为其所有者的财产。
Emerson 徽标为艾默生电气公司的商标和服务标志。
Rosemount 和 Rosemount 标识均为罗斯蒙特有限公司的注册商标。
欲了解更多罗斯蒙特测量解决方案，敬请登陆：www.rosemount.com.cn 进行查询。
咨询邮箱：RMT.China@emerson.com
客服热线：800-820-1996
北京办事处
北京市朝阳区雅宝路 10 号
凯威大厦 7 层
电话：010 - 8572 6666
传真：010 – 8572 6888
邮编：100020
深圳分公司
深圳市南山区海德三道
天利中央商务中心 B 座 1803 室
电话：0755 – 8659 5099
传真：0755 – 8659 5095
邮编：518054
成都分公司
成都市科华北路 62 号
力宝大厦 S-10-10
电话：028 – 6235 0188
传真：028 – 6235 0199
邮编：610041
广州分公司
广州市东风中路 410 - 412 号
时代地产中心 2107 室
电话：020 – 2883 8900
传真：020 – 2883 8901
邮编：510030
南京分公司
南京市建邺区庐山路 188 号
阳光新地中心 3001 室
电话：025 – 6608 3220
传真：025 – 6608 3230
邮编：210019
乌鲁木齐分公司
乌鲁木齐市五一路 160 号
尊茂鸿福酒店 1001 室
电话：0991 – 5802 277
传真：0991 – 5803 377
邮编：830000
Loading...
