罗斯蒙特™ 405
紧凑型一次元件
快速安装指南
00825-0106-4810, Rev HB
2022 年 2 月
快速安装指南 2022 年 2 月
安全信息
注意
本指南提供罗斯蒙特 405 的基本安装指导。本指南不提供组态、诊断、维护、检修、故障诊断、防
爆、防燃或本质安全 (I.S.) 安装的说明。更多信息，请参阅罗斯蒙特 405 参考手册。
如果订购的罗斯蒙特 405 组装在罗斯蒙特 3051S 变送器上，新的组件是罗斯蒙特 3051SFC 紧凑型流
量计。有关组态和危险场所认证的信息，请参阅罗斯蒙特 3051S 快速入门指南。
如果订购的罗斯蒙特 405 组装在罗斯蒙特 3051S 多变量变送器上，新的组件是罗斯蒙特 3051SFC 紧
凑型流量计。有关组态和危险场所认证的信息，请参阅罗斯蒙特 3051SMV 快速入门指南。
为确保正确运行，请下载最新版本的工程助手软件
警告
过程泄漏可能导致死亡或严重受伤。
为了避免过程泄漏，请务必仅使用与相应的法兰接头配合实现密封的垫片和 O 型圈。
警告
物理接触
未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。这可能是有意或无意的，需要
采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。限制未经授权人员进行物理接
触，以保护最终用户的资产。这对于设施中使用的所有系统均是如此。
内容
一次元件位置...............................................................................................................................3
一次元件方位...............................................................................................................................6
一次元件安装.............................................................................................................................13
产品认证.................................................................................................................................... 16
2 Emerson.com/Rosemount
2022 年 2 月 快速安装指南
1
一次元件位置
将罗斯蒙特 405 安装在分支管道内的正确位置，防止流量扰动导致测量不
准确。
注意
如果扰动未列出，请咨询艾默生代表。
表 1-1: 罗斯蒙特 405C 直管要求
Beta 0.40 0.50 0.65
一次元件的上
游（入口）侧
一次元件的下游（出口）侧
异径管
单个 90° 弯头或三通
两个或多个 90° 弯头在同一平
面
两个或多个 90° 弯头在不同平
面
最大 10° 的管道漩涡
蝶形阀（75% 至 100% 开度）
表 1-2: 罗斯蒙特 405P 直管要求
2 2 2
2 2 2
2 2 2
2 2 2
2 2 2
2 5 5
2 2 2
Beta 0.40 0.50 0.65
一次元件的上
游（入口）侧
一次元件的下游（出口）侧
快速安装指南
异径管
单个 90° 弯头或三通
两个或多个 90° 弯头在同一平
面
两个或多个 90° 弯头在不同平
面
扩径管
球阀/闸阀全开
5 8 12
16 22 44
10 18 44
50 75 60
12 20 28
12 12 18
6 6 7
3
快速安装指南 2022 年 2 月
表 1-3: 罗斯蒙特 405A 直管段要求
(1)
叶
一次元件的
上游（入
口）侧
一次元件的下游（出口）侧
(1)
使用整流导叶减少所需的直管段长度。
(2)
共面意味着罗斯蒙特
平面。请参阅图
Annubar™ 均速皮托管 传感器尺寸 1
异径管
扩径管
单个 90° 弯头或三通
两个或多个 90° 弯头在同
一平面
两个或多个 90° 弯头在不
同平面
蝶形阀（75–100% 开
度）
球阀/闸阀全开
405
与弯头在同一平面内。 不共面意味着杆垂直于上游弯头的
1-1
。
无整流导叶 带整流导叶
(2)
共面
12 12 8 4
18 18 8 4
8 10 8 4
11 16 8 4
23 28 8 4
30 30 8 4
8 10 8 4
4 4 4 4
不共面
(2)
来自扰动 来自整流导
注
推荐的长度以管径表示。如果有更长的直管段，定位罗斯蒙特 405，使
80% 的管段在上游，20% 在下游。可以使用流量调节器，减少所需直管段
的长度，从而提高性能。
4 Emerson.com/Rosemount
2022 年 2 月 快速安装指南
图 1-1: 共面和不共面的紧凑型 Annubar 流量计
此图仅显示了共面和不共面方位。
A.
共面
B.
不共面
1.1
罗斯蒙特 405 产品振动限制
通过 IEC61298-3 (2008) 认证，适用于一般应用领域或振动较小的管道
（10–1,000Hz 测试频率范围，0.15 mm 位移峰值幅度，20m/s2 加速度幅
(1)
度）。
变送器组件的重量和长度不得超过 4.45 kg 和 218 mm。
(1)
在有机械振动的应用中，不推荐使用采用一次元件技术
A
的不锈钢温度外壳。
快速安装指南
5
45°
45°
30°
A A
快速安装指南 2022 年 2 月
2
一次元件方位
只要排气孔的位置适合排气或通风，一次元件可以安装在管道周围的任何
位置。当流量上升时，垂直管道中的液体或蒸汽可获得最佳结果。
液体 - 罗斯蒙特 405C、405P 和 405A
图 2-1: 直接安装：水平液体
A.
推荐区域
图 2-2: 直接安装：垂直液体
30°
6 Emerson.com/Rosemount
2022 年 2 月 快速安装指南
图 2-3: 分体式安装：水平液体
图 2-4: 分体式安装：垂直液体
快速安装指南
7
45°
45°
A
360°
Flow
快速安装指南 2022 年 2 月
气体 - 罗斯蒙特 405C、405P 和 405A
图 2-5: 直接安装：水平气体
A.
推荐区域
图 2-6: 直接安装：垂直气体
45°
A.
推荐区域
90°
8 Emerson.com/Rosemount
FLOW
2022 年 2 月 快速安装指南

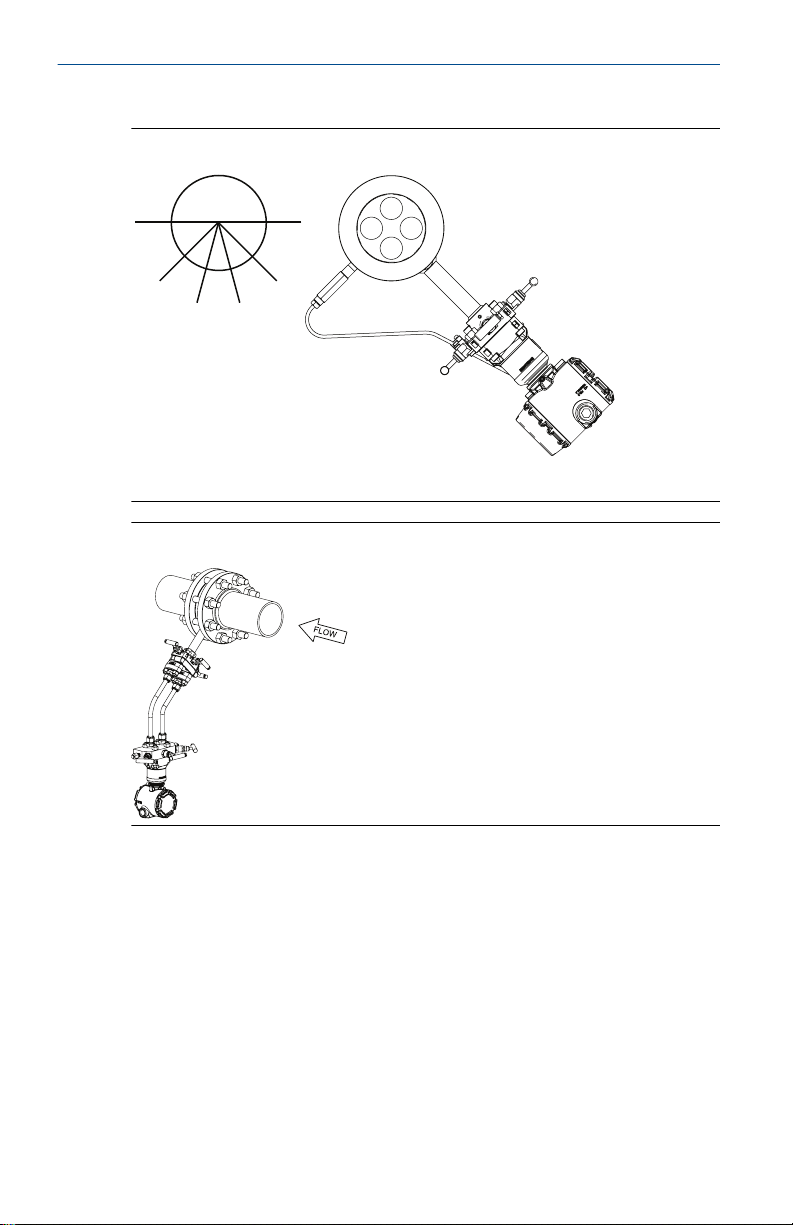

图 2-7: 分体式安装：水平气体
图 2-8: 分体式安装：垂直气体
快速安装指南
9
45°
45°
30°
A A
快速安装指南 2022 年 2 月
蒸汽 - 罗斯蒙特 405C、405P 和 405A
图 2-9: 直接安装：水平蒸汽
A.
推荐区域
图 2-10: 分体式安装：水平蒸汽
30°
10 Emerson.com/Rosemount
60° 60°
A
2022 年 2 月 快速安装指南

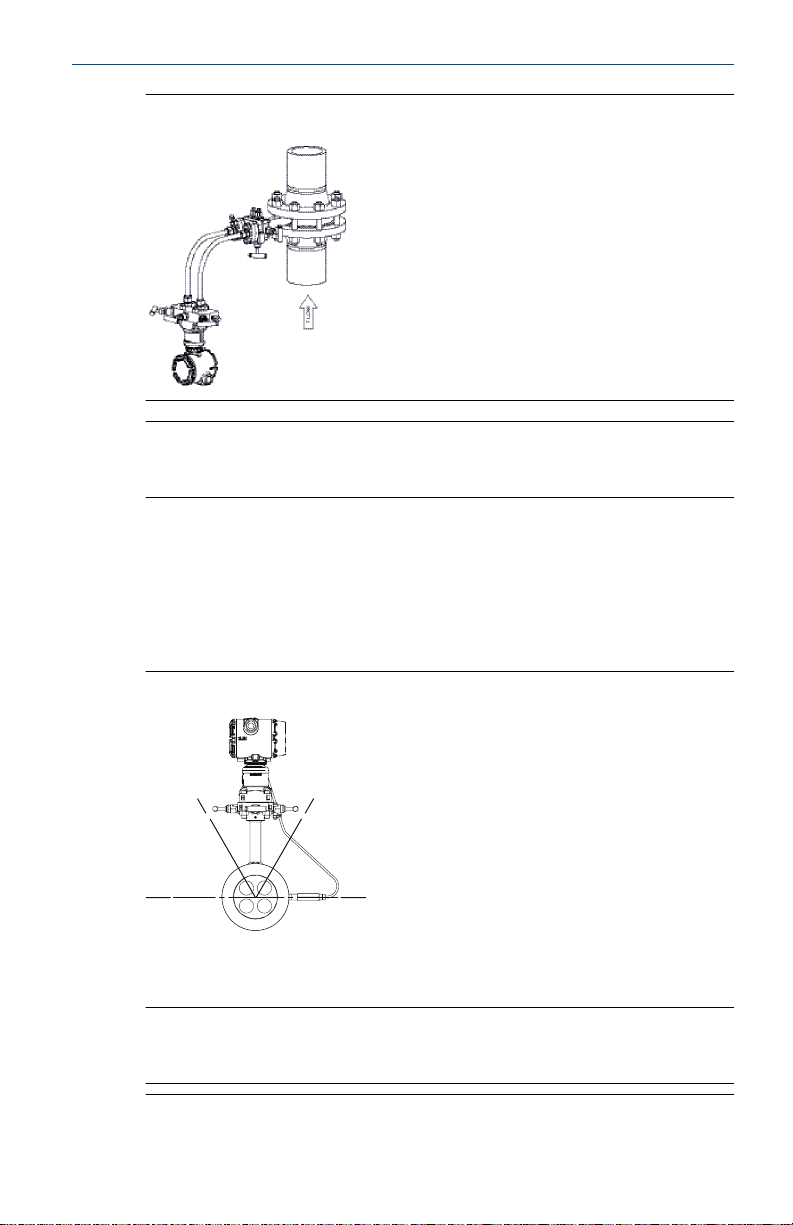

图 2-11: 分体式安装：垂直蒸汽
注
对于蒸汽应用中的罗斯蒙特 405A 型号，在低流量条件下，水平管道中的差
压读数低至 0.75inH2O，考虑在蒸汽组态的顶部安装一次元件/流量计。
2.1
蒸汽顶部安装
蒸汽顶部安装是蒸汽装置的替代安装方法
可以使用这种安装方法。
这种安装方法适用于运行会被限制中断或关停的应用。此外，对于室外应
用，如果蒸汽流动，顶部安装不需要伴热。
图 2-12: 直接安装 — 罗斯蒙特 405C、405P 和 405A
蒸汽水平顶部安装，温度高达 204 °C
A.
推荐区域
注
对于湿蒸汽应用中的罗斯蒙特 405A，不要将流量计安装在直接垂直的位
置。倾斜安装可避免由于水沿管道底部流动而导致测量不准确。
60°
，如果有空间限制或其他问题，
快速安装指南
11
快速安装指南 2022 年 2 月
图 2-13: 分体式安装，温度高达 454 °C(454°C) – 罗斯蒙特 405C、405P 和
405A
注
当顶部安装有分体式安装变送器时，使用足够的导压管来消散过程热量，
以避免损坏变送器。
推荐的顶部安装方位：
• 对于温度高达 204 °C 的蒸汽，使用直接安装，对于温度高达 454 °C 的
蒸汽，使用分体式安装方位。
• 对于直接安装，环境温度应低于 38 °C。
• 对于分体式安装，导压管应该从罗斯蒙特 405A 上的仪表连接件稍微向
上倾斜到四通接头，允许冷凝水回流到管道中。
导压管应从四通接头向下延伸至变送器和排水支管。变送器应位于罗斯蒙
特 405A 的仪表连接件下方。
对于技术 C、P 和 A，根据环境条件，可能需要绝缘安装硬件。
12 Emerson.com/Rosemount
2022 年 2 月 快速安装指南
3
一次元件安装
过程
1. 根据一次元件方位中提供的指导，确定组件的方向。
确保压印在罗斯蒙特 405 上的流向箭头与过程流动方向一致。
注
订购管路尺寸在 8-in 以下的产品时，ANSI 150 - 600# 校准环是标准
配置。
• 对于 10-in 和 12-in 的管路尺寸，必须订购校准环。
• 如果需要 DIN 或 JIS 校准环，请与一次元件一起订购。
请联系艾默生销售代表，以了解其他信息。
注
为了便于安装，可以用小块胶带将垫片固定在法兰面上。确保垫片
或胶带不会伸入管道。
2. 如果使用带通孔的校准环，继续步骤 7。
3. 将两个螺柱穿过罗斯蒙特 405 头端对侧的法兰孔。
4. 将校准环放在罗斯蒙特 405 本体上。
请参阅图 3-1。
5. 插入垫片。
6. 将罗斯蒙特 405 插入法兰之间，使校准环上的缺口接触已安装的螺
柱。
螺柱必须接触标有适当法兰等级的校准环缺口，以确保正确对准。
快速安装指南
7. 将校准环放在罗斯蒙特 405 本体上。
请参阅图 3-1。
8. 将罗斯蒙特 405 插入法兰之间。
a) 从罗斯蒙特 405 头端对侧开始，旋转校准环，使校准环标记
对应的半径与应用法兰额定值相匹配。
b) 将一个螺柱穿过上游和下游法兰插入，并使校准环靠在螺栓
上。这样可确保正确对准。
9. 重复步骤 8，安装将接触校准环的其余螺栓。
10. 插入垫片。
11. 安装其余的螺柱和螺母（用手拧紧）。确保三个螺柱与校准环接
触。
13
快速安装指南 2022 年 2 月
12. 按照当地标准，润滑螺柱并将螺母交叉拧紧至适当扭矩。
注
我们建议使用罗斯蒙特 405 随附的标准 1/16-in 垫片。使用其他垫
片可能会导致测量偏差。
3.1
推荐的保温处理指导
对于带有一体化温度组件的流量计，当过程温度和环境温度之间的差异大
于 30°F (16.6°C) 时，建议对流量计进行保温处理。
• 对于尺寸在 ½-in (15mm) 至 4-in (100mm) 之间的管路，我们建议使用
4-in (100mm) 的保温材料，其 R 系数至少为 4.35。
• 对于尺寸在 6-in (150mm) 至 12-in (300mm) 之间的管路，我们建议使
用 5-in (125mm) 的保温材料，其 R 系数至少为 4.35。
上述全部厚度可能不是整个流量计所必需的，但至少温度传感器区域需
要。需要进行保温处理，确保满足我们规定的温度测量精度。保温材料只
需要到达颈部；不要盖住变送器。
14 Emerson.com/Rosemount
A
B
G
A
F
C
D
B
E
2022 年 2 月 快速安装指南

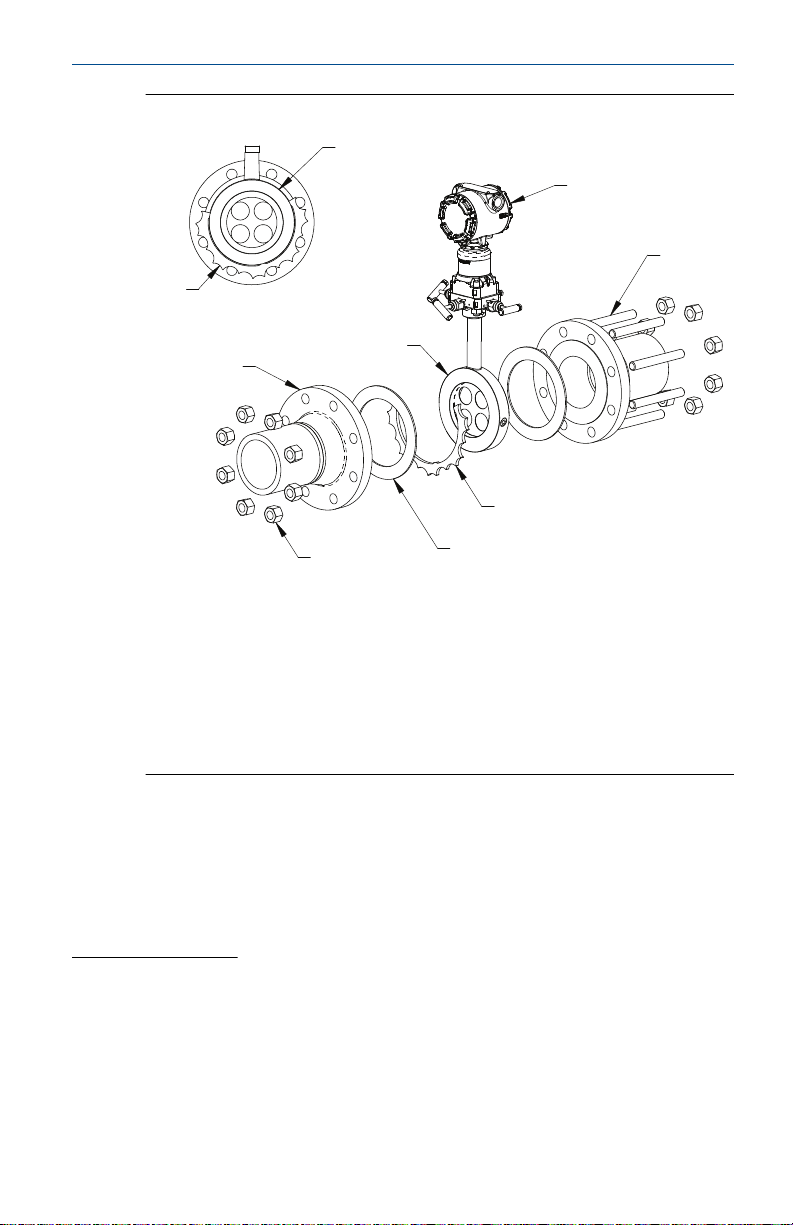

图 3-1: 罗斯蒙特 405 安装
A.
罗斯蒙特
B.
对中环
C.
带法兰的现有管道组件
D.
螺母
E.
垫片
F.
螺柱
G.
变送器
(2)
此安装图适用于罗斯蒙特
(3)
当使用罗斯蒙特
2051
变送器时，此安装图适用。 有关变送器的快速安装说明，请参阅以下文
罗斯蒙特
档：
变送器和罗斯蒙特
送器和
3051CF
2051
压力变送器（采用
快速安装指南
(2)
405
(3)
405C、405P 和 405A
3051S
、罗斯蒙特
3051S 和 3051SF
3051SF
流量计（采用
流量计（采用
4-20mA HART 和 1-5Vdc
PROFIBUS® PA
。
3051S
多变量、罗斯蒙特
3051
流量计 多变量™变送器，罗斯蒙特
HART®
协议），罗斯蒙特
低功率协议）或罗斯蒙特
协议）。
和罗斯蒙特
3051S
压力
3051
压力变
15
快速安装指南 2022 年 2 月
4
4.1
4.2
4.3
产品认证
许可生产地点
Rosemount, Inc.：美国明尼苏达州沙科皮
罗斯蒙特差压流量设计和运营公司：美国科罗拉多州博尔德
艾默生过程管理 GmbH & Co. OHG：德国韦斯灵
艾默生亚太私营有限公司：新加坡
艾默生北京仪表有限公司：中国北京
欧洲指令信息
本产品所有适用欧洲指令的欧盟符合性声明可在网站罗斯蒙特一次元件符
合性声明中找到。
请联系您当地的销售办事处获取纸质版。
欧洲压力设备指令 (PED) (97/23/EC)
罗斯蒙特 405 紧凑型一次元件 — 良好工程惯例 (SEP)
压力变送器 — 参见适当的压力变送器 QSG。
危险场所认证
有关电子产品认证的信息，请参阅适当的变送器快速入门指南：
• 罗斯蒙特 3051SMV：罗斯蒙特 3051S 和 3051SF 系列流量计多变量™变
送器快速入门指南
• 罗斯蒙特 3051S：罗斯蒙特 3051S 系列压力变送器和罗斯蒙特 3051SF
系列流量计（采用 HART® 协议）快速入门指南
• 罗斯蒙特 3051：罗斯蒙特 3051 压力变送器和 3051CF 系列流量计（采
用 4-20mA HART 和 1-5Vdc 低功率协议）快速入门指南
• 罗斯蒙特 2051：罗斯蒙特 2051 差压流量变送器产品详细信息页面
16 Emerson.com/Rosemount
2022 年 2 月 快速安装指南

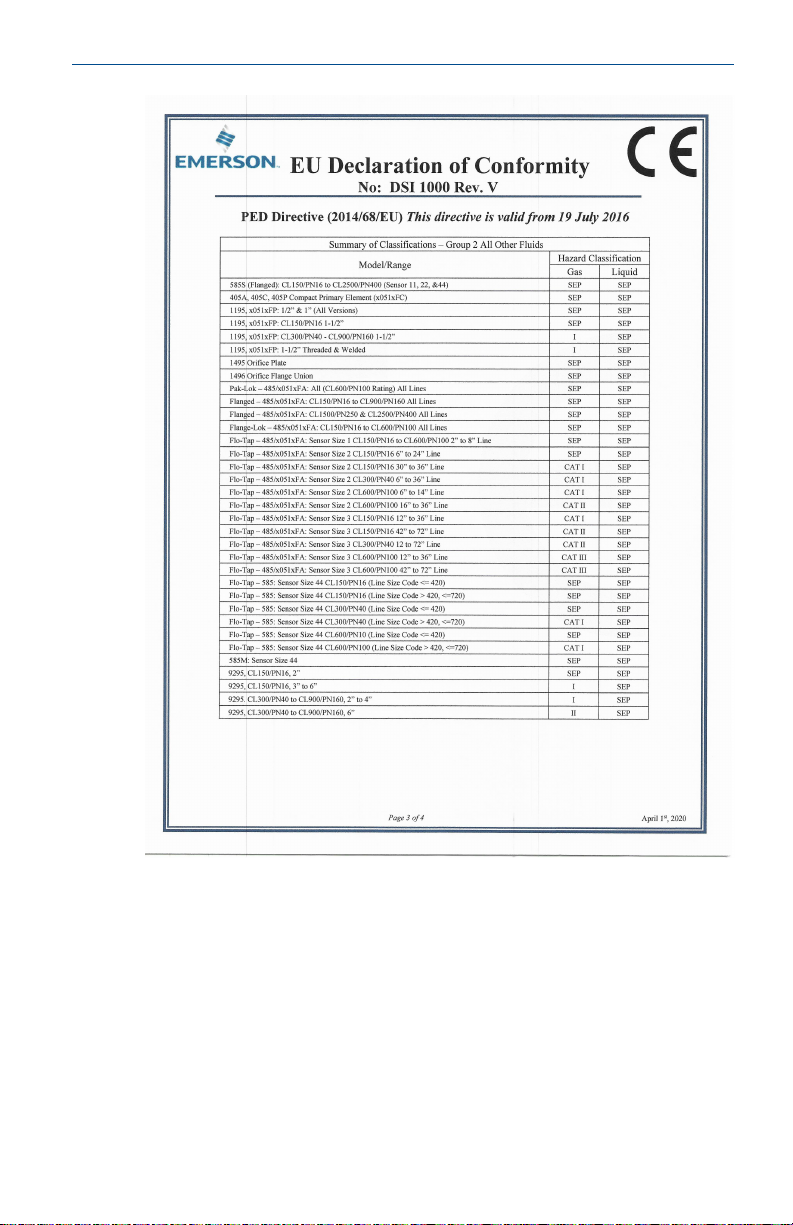

图 4-1: 罗斯蒙特一次元件符合性声明
快速安装指南
17
快速安装指南 2022 年 2 月
18 Emerson.com/Rosemount
2022 年 2 月 快速安装指南
快速安装指南
19
快速安装指南 2022 年 2 月
20 Emerson.com/Rosemount
2022 年 2 月 快速安装指南
快速安装指南
21
快速安装指南 2022 年 2 月
22 Emerson.com/Rosemount
2022 年 2 月 快速安装指南
快速安装指南
23
快速安装指南 2022 年 2 月
24 Emerson.com/Rosemount
2022 年 2 月 快速安装指南
4.4
中国 RoHS
快速安装指南
25
快速安装指南 2022 年 2 月
26 Emerson.com/Rosemount
2022 年 2 月 快速安装指南
快速安装指南
27
*00825-0106-4810*
00825-0106-4810, Rev. HB
快速安装指南
2022 年 2 月
有关更多信息:
©
2022 Emerson。 保留所有权利。
艾默生销售条款和条件可应要求提供。
Emerson 徽标是艾默生电气公司的商标和
服务标志。 Rosemount 是艾默生公司集
团旗下公司的标志。 所有其他标志归其
各自所有者所有。
Emerson.com
