快速安装指南
00825-0306-4308，AD 版
2014 年 10 月
罗斯蒙特 3308 系列无线导波雷达，3308A
快速安装指南
快速安装指南
警告
2 m
AMS
2014 年 10 月
爆炸可能会导致死亡或严重伤害。
在有爆炸危险的环境中安装设备时，请务必遵守适用的当地、国家和国际标准、规范和
规程。
应确保按照本安或非易燃现场作业规程安装设备。
触电可能会导致死亡或严重伤害。
在非金属储罐（例如玻璃纤维储罐）上安装的设备应接地，以防止静电电荷积聚。
单线导波杆对强电磁场很敏感，因此不适合用于非金属储罐。
在运输电源模块时必须加以注意，以防止静电电荷积聚。
安装设备时，必须确保天线与所有人员间的最小间隔距离为 20 厘米（8 英寸）。
过程泄漏可能导致死亡或严重伤害。
应小心拿放变送器。
如果过程密封件损坏，在把变送器头从导波杆上卸下时，气体可能会从储罐中逸出。
不遵守安全安装准则可能导致死亡或严重受伤。
必须由合格人员安装设备。
只能使用指南中和参考手册中规定的设备。有关详细说明，请参阅罗斯蒙特 3308 系列无线
导波雷达 3308A 的参考手册（文档号 00809-0106-4308）。
2
所需设备
卷尺 标准工具，例如螺丝刀、扳手、钳子
防卡剂或 PTFE 带（用于 NPT
螺纹连接）
垫圈（用 于 BSP/G 螺纹、法 兰
连接和 Tri-Clamp
™
连接）
12.0 或更新版本的 AMS 无线组态
工具，或现场通讯器
2014 年 10 月
储罐高度：
储罐高度
储罐高度
仅适用于 NPT 储罐螺纹连接。
根据现场操作规程使用防卡剂或 PTFE 带。
1. 测量储罐高度
2. 密封并保护螺纹
快速安装指南
3
快速安装指南
NPT
BSP/G
法兰
Tri-Clamp
垫圈
垫圈垫圈
3. 在储罐上安装设备
2014 年 10 月
4
2014 年 10 月
123
456
7809
AMS 无线组态工具：
a. 启动 AMS 无线组态工具。
b. 在 View（视图）菜单中选择 Device
Connection View（设备连接视图）。
c. 双击 HART 调制解调器下的设备。
现场手持通讯器：
a. 开启现场手持通讯器。
b. 在主菜单中点中 HART 符号。
c. 现在，现场手持通讯器会与设备连接。
现场手持通讯器
HART 调制解调器
通信端子

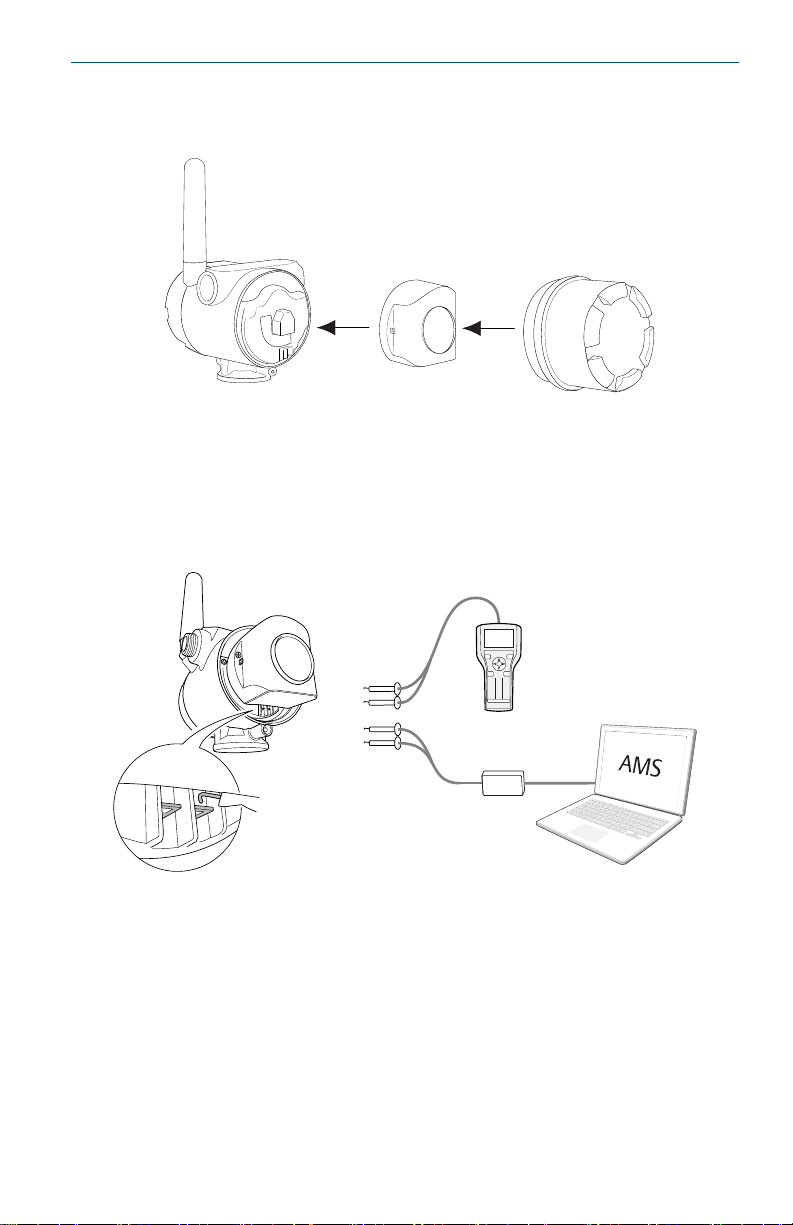

4. 插入电源模块
5. 连接至设备
快速安装指南
5
快速安装指南

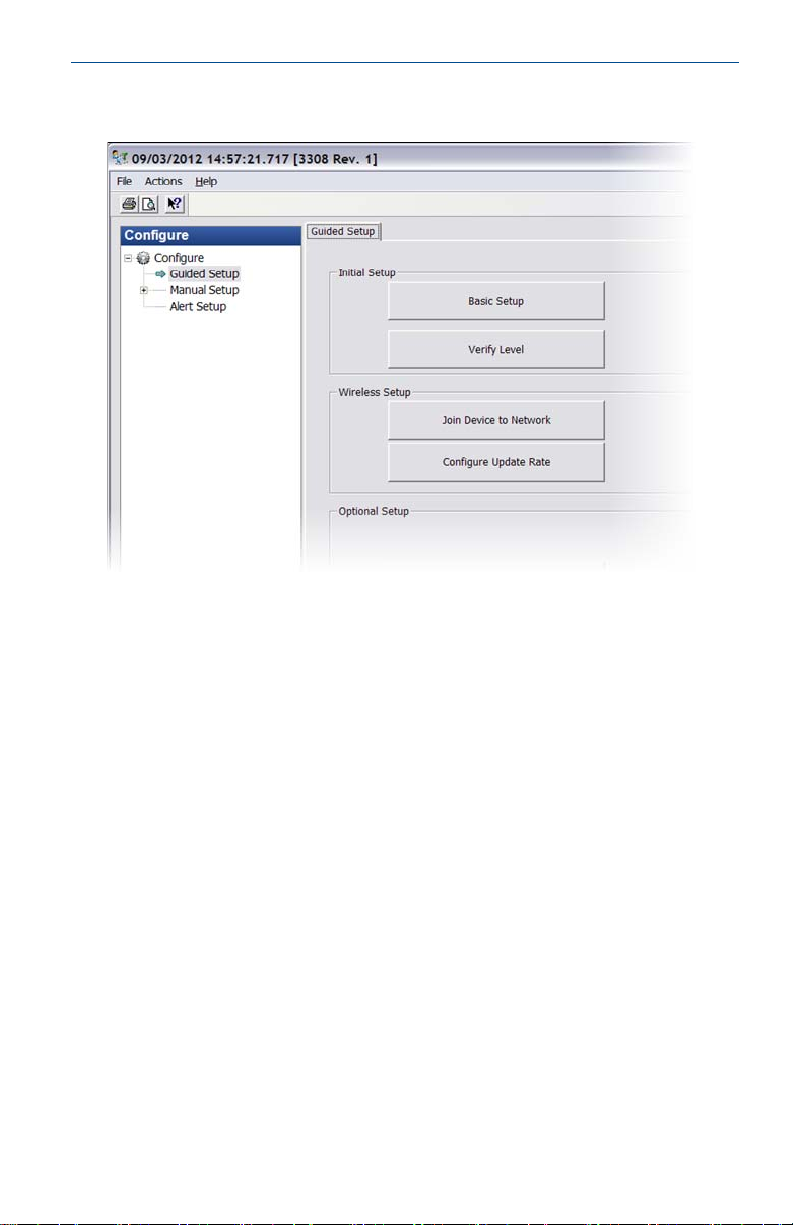

a. 转到 Configure（组态）> Guided Setup（设置向导）> Initial Setup
（初始设置）。
b. 点击 Basic Setup（基本设置）并按照提示操作。
使用在本文档第 1 步中记录的 Tank Height（储罐高度）。
c. 点击 Ver ify L evel （验证液位）以检查液位测量值。
d. 还可以进行 Volume（体积）和 Device Display（设备显示）等可选设置。
6. 使用设置向导组态设备
2014 年 10 月
6
2014 年 10 月
a. 转到 Overview（总览）> Shortcuts（快捷方式）。
b. 点击 Configure Update Rate（组态更新速率）并按照提示操作。
c. 获得无线网络的 Network ID（网络标识）和 Join Key（连接密钥）
（在无线网关中提供）。
d. 点击 Join Device to Network（将设备连入网络）并按照提示操作。
a. 转到 Overview（总览）> Status（状态）。
b. 等待通讯状态变为 Connected（已连接）。
这需要几分钟时间。请耐心等待。
至此，已成功安装好罗斯蒙特 3308 系列无线导波雷达。
了解更多
请访问 www.rosemount.com/level 下载罗斯蒙特 3308 系列无线导波雷达，
3308A 参考手册（文档号 00809-0106-4308）。
7. 将设备连入网络
8. 等待设备连入网络
快速安装指南
7
*00825-0306-4308*
00825-0306-4308, Rev. AD
快速安装指南
2014 年 10 月
