Rosemount 快速安装指南: 罗斯蒙特3051S MultiVariable 多参数压 力变送器, 罗斯蒙特3051SF 系列多参数压力变送器 Manuals & Guides [zh]
快速安装指南
00825-0106-4803，EH 版
2019 年 3 月
罗斯蒙特 3051S MultiVariable™ 变送器和罗斯蒙特
3051SF 系列流量计 MultiVariable 变送器
快速安装指南
警告
!
2019 年 3 月
注意
本指南提供了罗斯蒙特 3051S MultiVariable 变送器 (3051SMV) 的基本安装指导。您可以参考罗斯蒙特
3051SFA 参考手册
3051SMV 的基本组态指导。不提供诊断、维护、检修或故障排除的说明。更多说明，请参阅罗斯蒙特
3051SMV 参考手册
爆炸可能会导致死亡或严重伤害。
在易爆环境中安装本变送器时，请务必遵守适用的当地、国家和国际标准、规范及规程。请参阅罗斯蒙特
3051SMV 参考手册
在易爆气体环境中，连接现场通讯器之前，应确保回路中的仪表是按照本质安全或非易燃现场接线惯
例安装的。
隔爆 / 防火安装中，不得在设备通电的情况下拆卸变送器盖。
过程泄漏可能导致伤亡。
加压之前，应安装并拧紧过程连接器。
触电可能会导致死亡或严重伤害。
应避免接触引线或接线端子。引线上可能存在的高压会导致触电。
导线管 / 电缆入口
除非另外标明，否则变送器外壳中的导线管 / 电缆入口采用
M20 × 1.5 螺纹牙形。在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙形。在封闭这些
入口时，只能使用具有相容螺纹牙型的堵头、接头、密封接头或导管。
当在危险场所安装时，必须在电缆 / 导线管入口中仅使用已列出或经过 Ex 认证的适当堵头、接头或密封
接头。
、罗斯 蒙特 3051SFC 参考手册和罗斯蒙特 3051SFP 参考手册了解有关罗斯蒙特
。所有文档的电子版都可以从 Emerson.com/Rosemount 获得。
的认证部分，了解是否存在与安全安装相关的任何限制。
1
/2—14 NPT 螺纹牙型。标有 “M20” 的入口为
目录
安装变送器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
转动外壳 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
设置开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
接线和上电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
工程助理软件的安装 . . . . . . . . . . . . . . . . . . . . 10
2
流量组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
验证设备组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
调校变送器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
安全仪表系统的安装 . . . . . . . . . . . . . . . . . . . . 23
产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
2019 年 3 月
ވ
ވ
1.0 安装变送器
1.1 液体流量应用
1. 将分流接头置于管道的侧面。
2. 安装在分流接头的侧面或底部。
3. 安装变送器时应使排液 / 排气阀向上。
1.2 气体流量应用
1. 将分流接头置于管道的顶部或侧面。
2. 安装在分流接头的侧面或顶部。
1.3 蒸汽流量应用
1. 将分流接头置于管道的侧面。
2. 安装在分流接头的侧面或底部。
3. 向引压管充水。
快速安装指南
ވ
ވ
1.4 安装支架
面板安装 管道安装
共平面法兰
3
快速安装指南
面板安装 管道安装
1.5 栓接注意事项
如果安装变送器时需要组装工艺法兰、阀组或法兰接头，请按照以下组装指南
进行操作，确保变送器密封紧密，以实现最佳性能。请仅使用变送器自带的螺
栓或由艾默生™ 出售的备用零件。图 1 显示了几种常见的变送器组件以及正确
组装变送器所需的螺栓长度。
图 1. 常用变送器组件
A
传统法兰
C
2019 年 3 月
D
57 毫米
（4 ×2.25 英寸）
44 毫米
（4 ×1.75 英寸）
B
73 毫米
（4×2.88英寸）
A. 带共平面法兰的变送器
B. 带共平面法兰和可选法兰接头的变送器
C. 带传统法兰和可选法兰接头的变送器
D. 带共平面法兰和可选阀组与法兰接头的变送器
44 毫米
（4 ×1.75 英寸）
（4 ×1.50 英寸）
38 毫米
44 毫米
（4 ×1.75 英寸）
螺栓通常为碳钢或不锈钢材质。请对照第 5 页上的表 1 查看螺栓顶部的标记来
确定螺栓材质。若螺栓材质未在表 1 中示出，请与当地的艾默生代表联系了解
更多信息。
4
2019 年 3 月
A
B
B7M
316
316
316
SW
316
STM
316
R
B8M
快速安装指南
请按照以下步骤安装螺栓：
1. 碳钢螺栓无需润滑，不锈钢螺栓本身即带有润滑涂层，以方便安装。但
是，安装任何一种螺栓时都不能额外涂敷润滑剂。
2. 用手指先拧紧螺栓。
3. 按交叉模式将螺栓拧至初始扭矩值。
有关初始扭矩值，请参阅表 1。
4. 按相同的交叉模式将螺栓拧至最终扭矩值。
有关最终扭矩值，请参阅表 1。
5. 在加压前请确认法兰螺栓伸出模块隔离器板。
图 2. 模块隔离器板
A. 螺栓
B. 模块隔离器板
表 1. 法兰和法兰接头螺栓的扭矩值
螺栓材料 螺栓头标记 初始扭矩 最终扭矩
碳钢 (CS)
不锈钢 (SST)
300 in-lb 650 in-lb
150 in-lb 300 in-lb
5
快速安装指南
警告
!
A
B
1.6 带法兰接头的 O 型圈
未能安装适当的法兰接头 O 型圈可能会造成过程泄漏，进而导致人员死亡或严重受伤。两种法
兰接头都带有各自独特的 O 型圈凹槽。
请务必使用专用于特定法兰接头的 O 型圈，如下所示：
Rosemount 3051S/3051/2051
A. 法兰接头
B. O 型圈
C. PTFE （轮廓为正方形）
D. 弹性体 （轮廓为圆形）
每次在拆卸法兰或接头时，应目视检查 O 型圈。如果有任何损坏的迹象 （例如刻痕或切口），
请予以更换。若更换了 O 型圈，则在安装后应重新拧紧法兰螺栓和定位螺钉，以补偿 PTFE O
型圈的变形。
2019 年 3 月
A
B
C
D
2.0 转动外壳
6
为了便于进行现场接线或更好地查看可选的 LCD 显示屏：
1. 拧松外壳转动限位螺钉。
2. 把外壳从其原始位置 （发货时的位置）向左或向右旋转 180°。
3. 重新拧紧外壳上的转动限位螺钉。
图 3. 变送器外壳限位螺钉
A. 功能板
B. 外壳转动限位螺钉 （
3
/32 英寸）
注
在未完成拆卸步骤之前，外壳转动不得超过 180°。更多说明，请参阅罗斯蒙特 3051SMV
参考手册。转动过大可能切断传感器模块和功能板电子部件之间的电气连接。
2019 年 3 月
A
B
3.0 设置开关
变送器的默认组态将报警条件设为高 (HI)，将安全性设为关。
1. 若变送器已安装，则应固定好回路，并断开电源。
2. 卸下正对现场端子一侧的外壳盖。在易爆环境中，不要卸下外壳盖。
3. 使用小号螺丝刀将安全和警报开关滑至所需位置。
4. 重新装好外壳盖，使金属与金属接触，以满足隔爆要求。
图 4. 变送器开关组态
A. 安全性
B. 报警
4.0 接线和上电
快速安装指南
注
不要把电源线连接到测试端子上。电力可能损坏测试连接件中的测试二极管。最好使用
双绞线以获得最佳效果。应使用 24 至 14 AWG 的引线，并且接线长度不能超过 1500 米
（5000 英尺）。
通过以下步骤对变送器接线：
1. 卸下外壳的现场端子侧的护盖。
2. 把正极引线连接到 “PWR/COMM +” 端子，把负极引线连接到
“PWR/COMM —” 端子。
3. 若未安装可选的过程温度输入装置，则应塞好并密封未用的导线管连接
件。若使用可选的过程温度输入装置，可参阅第 9 页上的 “ 安装可选的过
程温度输入装置 （Pt 100 热电阻传感器） ” 以了解详情。
注意
若导线管孔口上装有闭式管堵，则管堵的螺纹必须至少有五圈啮合，以符合防爆要求。更多说
明，请参阅罗斯蒙特 3051SMV 参考手册
。
7
快速安装指南
A
RL ≥ 250Ω
4. 根据实际情况，可在安装接线时加装滴水环。布置滴水环时，应保证其底
5. 重新装好并拧紧外壳盖，使金属与金属接触，以满足防爆要求。
图 5 显示了为罗斯蒙特 3051SMV 供电并支持与手持型现场通讯器通讯所需的
接线连接。
图 5. 变送器接线
A. 电源
注
除非罗斯蒙特 3051SMV 的外壳正确接地，否则即使安装有瞬变防护接线端子，也不能
提供瞬变防护能力。
部低于导线管接口和变送器外壳。
不带可选过程温度连接件的罗斯蒙特
3051SMV
2019 年 3 月
带可选过程温度连接件的罗斯蒙特
3051SMV
A
RL ≥ 250Ω
4.1 导线管电气接头的接线 （选项 GE 或 GM）
对于配有代码为 GE 或 GM 导线管电气接头的罗斯蒙特 3051SMV 变送器，接线
详细信息请参阅线组厂家的安装说明。对于 FM 本安、2 分类危险场所，应按照
罗斯蒙特图纸 03151-1009 安装，以保持户外保护等级（NEMA
请参阅罗斯蒙特 3051SMV 参考手册。
8
®
4X 和 IP66）。
2019 年 3 月
4.2 电源供应
直流电源应提供波动小于 2% 的电力。总电阻负载是信号线的电阻以及控制
器、指示器、本安栅和配套组件的负载电阻之和。
图 6. 负载限制
最大回路电阻 = 43.5 ⫻ （电源电压 — 12.0）
1322
1000
快速安装指南
500
ࡏኵ (Ϯ)
Ꮾฏቱ
0
12.0 20 30
ݢᅼ (Vdc)
HART® 通讯要求回路电阻至少为 250Ω。
42.4
4.3 安装可选的过程温度输入装置 （Pt 100 热电阻传感器）
注
为了满足 ATEX/IECEx 防火认证要求，必须使用 ATE X/I ECEx 防火电缆 （温度输入代码
C30、 C32、 C33 或 C34）。
1. 把 Pt 100 热电阻传感器安装在适当的位置。
注
应使用屏蔽四芯电缆进行过程温度连接。
2. 把电缆线芯穿入未用的外壳导线管，并在变送器接线端子上连接四个螺钉，
以将热电阻电缆连接到罗斯蒙特 3051SMV。应使用适当的电缆密封接头来
密封电缆周围的导线管孔口。
3. 把热电阻电缆屏蔽线连接到外壳中的接地片上。
9
快速安装指南
警告
!
A
C
B
ռ
ռ

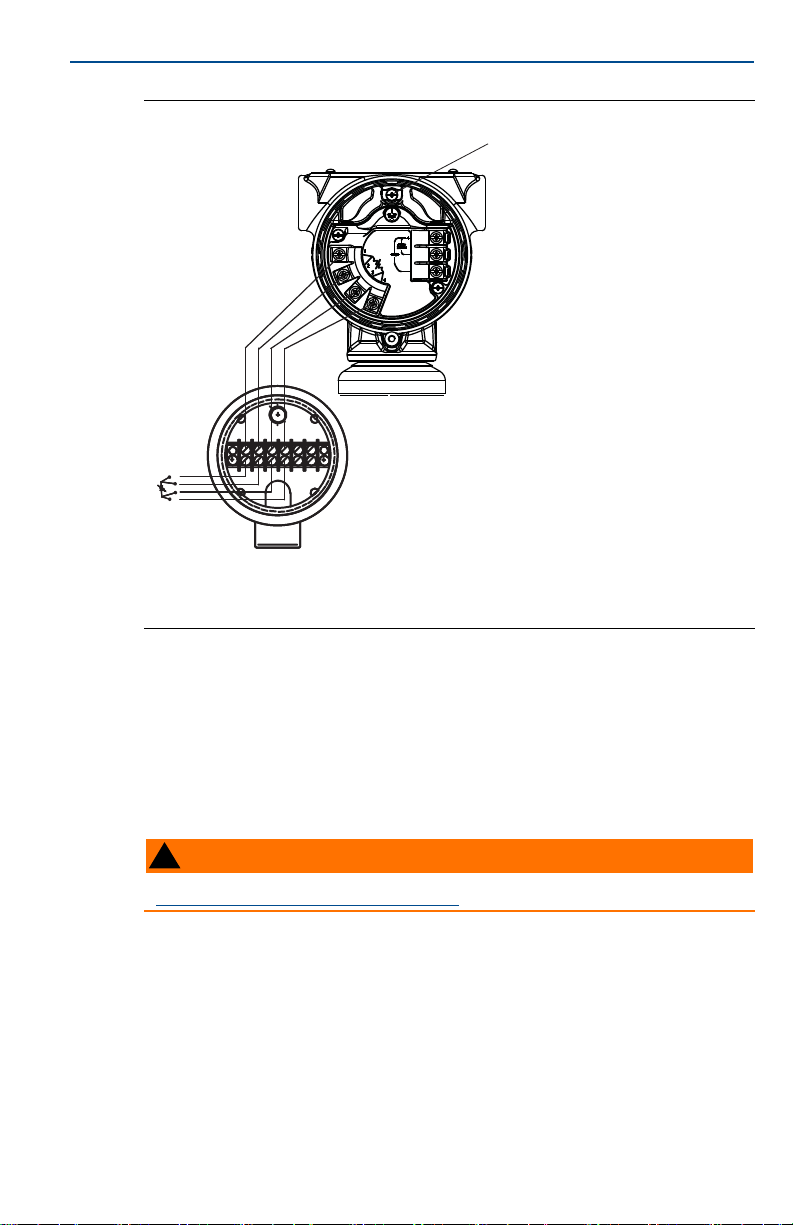

图 7. 罗斯蒙特 3051SMV 热电阻线路连接
A. 接地片
B. 热电阻电缆组件接线
C. Pt 100 热电阻传感器
2019 年 3 月
5.0 工程助理软件的安装
5.1 6.1 或更高版本的工程助理软件
6.1 或更高版本的罗斯蒙特 3051SMV 工程助理软件是基于 PC 的软件，它执行
组态、维护、诊断功能，充当与配有全面补偿质量和能量流量功能板的罗斯
蒙特 3051SMV 通讯的基本通讯界面。
完成流量组态需要使用罗斯蒙特 3051SMV 工程助理软件。
为确保操作正确，请登录此网站下载最新版工程助理软件：
Emerson.com/Rosemount-Engineering-Assistant-6
5.2 系统要求
以下要求是安装罗斯蒙特 3051SMV 工程助理软件的最低系统要求：
奔腾级处理器：500 MHz 或更快
操作系统：Windows
10
（32 位或 64 位）
256 MB RAM
100 MB 可用硬盘空间
RS232 串行端口或 USB 端口 （适用于 HART 调制调解器）
CD-ROM
。
™
XP Professional （32 位）或 Windows 7
2019 年 3 月
快速安装指南
安装 6.1 或更高版本的罗斯蒙特 3051SMV 工程助理软件
1. 应卸载当前安装在 PC 上的任何现有 6.0 版工程助理软件。
2. 把新版工程助理光盘插入 CD-ROM 驱动器中。
3. Windows 应能检测到存在光盘，并启动安装程序。按照屏幕提供操作，完
成安装。若 Windows 未检测光盘，可使用 Windows 资源管理器或我的电
脑来查看 CD-ROM 的内容，然后双击 SETUP.EXE 程序。
4. 此时会出现一系列画面 （安装向导），帮助完成安装过程。按照屏幕提示
操作。建议使用默认安装设置。
注
6.1 或更高版本的工程助理软件需要使用 Microsoft®.NET Framework 4.0 或更高版本。若
当前未安装 .NET 4.0，则该软件会在工程助理安装过程中自动安装。 Microsoft .NET 4.0
需要 200 MB 磁盘空间。
连接到个人电脑
图 8 显示如何将电脑连接到罗斯蒙特 3051SMV。
图 8. 将 PC 连接到罗斯蒙特 3051SMV 变送器
不带可选过程温度连接件的罗斯蒙特
3051SMV
带可选过程温度连接件的罗斯蒙特
3051SMV
A
A. 电源
B. 调制解调器
RL ≥ 250Ω
B
A
RL ≥ 250Ω
1. 卸下外壳的现场端子侧的护盖。
2. 按 “ 接线和上电 ” 所述给设备加电。
3. 把 HART 调制解调器电缆与 PC 连接。
4. 在标有 “Field Terminals” 的变送器一侧，将调制解调器的迷你接头连接到
标记有 “PWR/COMM” 的两个端子。
5. 启动罗斯蒙特 3051SMV 工程助理软件。启动软件的详情请参阅第 13 页上
的 “ 启动 6.1 或更高版本的工程助理软件 ”。
6. 在组态完成后，重新装好并拧紧护盖，使金属与金属接触，以满足防爆要
求。
11
快速安装指南
A
BCDE
G
H
F
6.0 流量组态
6.1 6.1 或更高版本的罗斯蒙特 3051SMV 工程助理软件
罗斯蒙特 3051SMV 工程助理软件用于指导用户完成罗斯蒙特 3051SMV 的流
量组态设置。在流量组态画面上，用户可以指定流体、工作条件以及一次元件
的信息，包括管的内径。罗斯蒙特 3051SMV 工程助理软件将使用此信息创建
流量组态参数，这些流量组态参数将发送到变送器，或者保存以备将来之用。
在线和离线模式
工程助理软件可在两种模式下使用：在线和离线。在在线模式中，用户可以从
变送器接收组态数据，编辑组态数据，并把更改后的组态数据发送给变送器，
或者把组态数据保存为文件。在离线模式中，用户可以创建新的流量组态，把
组态数据保存为文件，或者打开并修改现有文件。
以下页面提供了在离线模式下创建新的流量组态的说明。关于其他功能的详细
信息，请参阅罗斯蒙特 3051SMV 参考手册
6.2 基本导航概述
图 9. 工程助理基本导航概述
。
2019 年 3 月
工程助理软件可按多种方式导航。下列编号与图 9 中所述的编号对应。
a. 导航选项卡包含流量组态信息。在离线模式中，在填写好上一个选项卡
上的必要字段之前，每个选项卡不会变为有效状态。而在线模式下，这
些选项卡将始终可用。
b. Reset （复位）按钮会把所有流量组态选项卡 （Fluid Selection （流体
选择） 、 Fluid Properties （流体属性） 、和 Primary Element Selection
（一次元件选择））上的各个字段复位为在组态开始时显示的初始值。
在在线模式中，这些值会被复位为在开始组态之前从设备接收的初
始值。
12
若正在编辑以前保存过的流量组态，则这些值会被复位为上次保存
的值。若正在开始新的流量组态，则所有输入的值会被清除。
2019 年 3 月
c. Back （上一步）按钮用于在流量组态选项卡中回退一步。
d. Next （下一步）按钮用于在流量组态选项卡中前进一步。在离线模式
中，在填写好当前页面上的所有必要字段之前， Next （下一步）按钮
不会变为有效状态。
e. 可以随时点击 Help （帮助）按钮来获得当前组态的选项卡上的所需信
息的详细说明。
f. 需要输入或检查的任何组态信息会出现在屏幕的这个部分中。
g. 这些菜单会转到 Configure Flow （组态流量）、 Basic Setup （基本设
置）、 Device （设备）、 Var iable s （变量）、 Calibration （校准）和
Save/Send Configuration （保存 / 发送组态）选项卡。
h. 这些按钮转到 Config/Setup （组态 / 设置）、 Device Diagnostics （设备
诊断）或 Process Variables （过程变量）部分。
6.3 启动 6.1 或更高版本的工程助理软件
从开始菜单启动工程助理软件后，可完成罗斯蒙特 3051SMV 流量组态。
1. 选择 “Start （开始）菜单 > All Programs （所有程序） > Engineering Assistant
（工程助理）工程助理软件会打开图 10 中所示的画面。
2. 选择画面右下角的 Offline （离线）按钮，如图 10 所示。
图 10. 工程助理软件的设备连接画面
快速安装指南
6.4 参数选择
图 11 中所示的 Preferences（首选项）选项卡允许用户选择要显示的首选工程
单位。
1. 选择首选工程单位。
2. 若选中了
数）。
3. 如果需要保留单位首选项以供未来的工程助理会话使用，则选中复选框。
Custom Units （自定义单位），则组态 Individual Parameters （各个参
13
快速安装指南

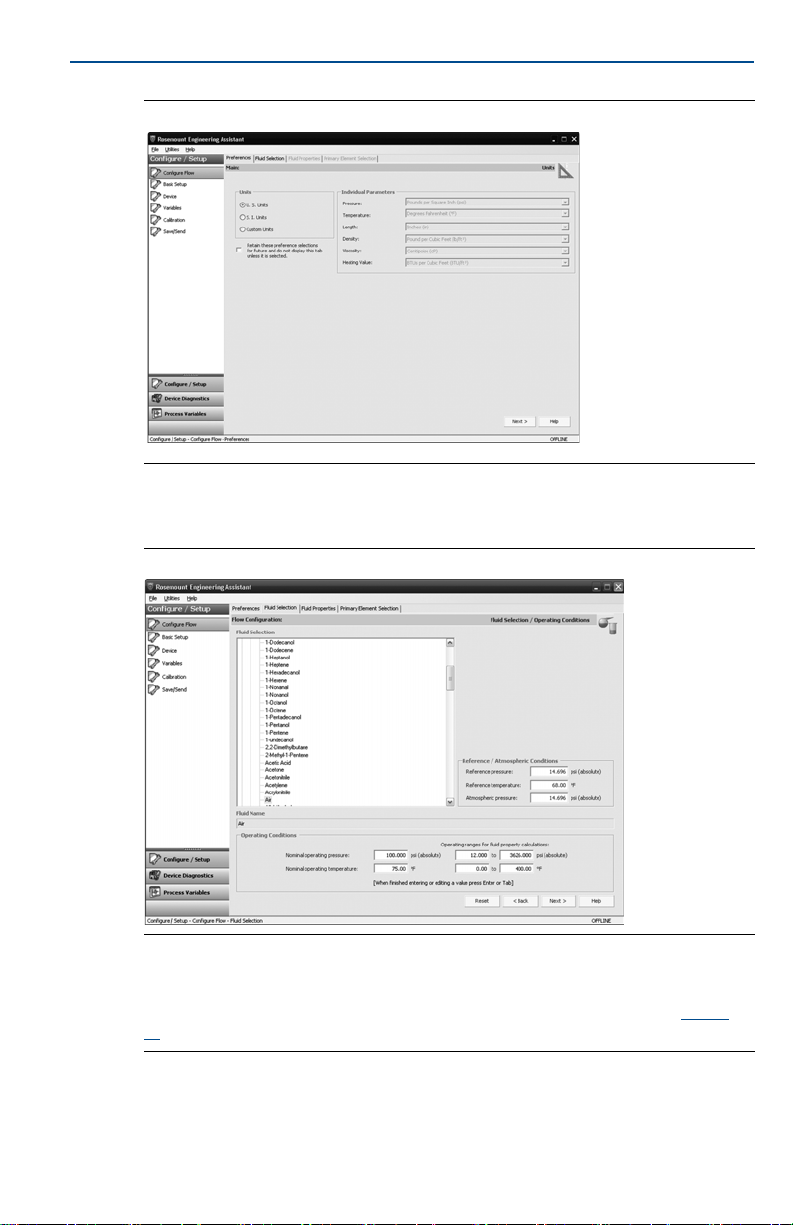

图 11. Preferences （选项）选项卡
6.5 数据库液体 / 气体的流体选择
图 12 中所示的 Fluid Selection （流体选择）选项卡允许用户选择工艺流体。
图 12. 流体选择选项卡
2019 年 3 月
14
注
下面的例子示出了以罗斯蒙特 405C 调节型孔板作为一次元件的数据库气体 - 空气的流
量组态。设置使用其他一次元件的其他流体的程序与此类似。天然气、自定义液体和自
定义气体在组态过程中需要附加步骤。更多信息，请参阅罗斯蒙特 3051SMV 参考手
册。
1. 工程助理软件可能转到 Preferences （首选项）选项卡。使用画面顶部的选
项卡转到 Fluid Selection （流体选择）选项卡。
2. 展开 Gas （气体）类别 （点击 + 图标）。
3. 展开 Database Gas （数据库气体）类别。
2019 年 3 月
4. 从数据库流体列表中选择 Air （空气）。
5. 输入 Nominal Operating Pressure （标称工作压力），选择 Enter 或 Ta b 键。
6. 输入 Nominal Operating Temperature （标称工作温度），选择 Enter 或 Ta b
键。工程助理软件会自动填好推荐的工作范围，如图 12 所示。这些值可
由用户根据需要编辑。
7. 检查 Reference/Atmospheric Conditions （参考 / 大气条件）对于此应用是否
正确。这些值可根据需要编辑。
注
工程助理使用参考压力和温度值把流量从质量单位换算为以标准或常规体积单位表示的
质量单位。
8. 选择 Next （下一步）转到 Fluid Properties （流体属性）选项卡。
6.6 流体属性
注
Fluid Properties （流体属性）选项卡是一个可选步骤，不是完成流量组态所必须的。
数据库气体 - 空气的 Fluid Properties （流体属性）选项卡在图 13 中示出。用
户可以验证所选流体的属性是否可接受。
若想检查其它压力和温度值下的所选流体的密度、压缩率和粘度，可以输入
Pressure （压力）和 Temperature （温度），并选择 Calculate （计算）。
快速安装指南
注
在 Fluid Properties （流体属性）项卡上更改压力和温度值不影响流体组态。
图 13. 流体属性选项卡
15
快速安装指南
6.7 一次元件选择
图 14 中所示的 Primary Element Selection （一次元件选择）选项卡允许用户
选择一次元件。
图 14. 一次元件选择选项卡
2019 年 3 月
16
继续上述例子的组态：
1. 展开 Conditioning Orifice Plate （调节型孔板）类别。
2. 选择 405C/3051SFC。
3. 在 Reference Temperature （参考温度）下输入 Measured Meter Tube Diameter
（实测流量计直管段直径）（管道内径）。若不能测量流量计直管段直径，
可选择 Nominal Pipe Size （标称管道尺寸）和 Pipe Schedule （管道表号）来
输入流量计直管段直径的估算值 （仅能使用英制单位）。
4. 根据需要编辑 Meter Tube Material （流量计直管段材料）。
5. 输入 Line Size （管线尺寸），并选择调节型孔板的 Beta 值。所需的一次元
件规格参数可能有所不同，取决于所选的一次元件。
6. 根据需要从下拉菜单中选择 Primary Element Material （一次元件材料）。
7. 选择 Next （下一步） > 转到 Save/Send Configuration （保存 / 发送组态）选
项卡。
注
为了符合相应的国家或国际标准， beta 比和差压生成器直径应在适用标准所列的限值
内。若一次元件值超过这些限值，则工程助理软件会警告用户，但是允许用户继续进行
流量组态。
2019 年 3 月
6.8 保存 / 发送流量组态
图 15 中所示的 Save/Send Configuration （保存/发送组态）选项卡允许用户验
证、保存组态信息并将其发送到配有全面补偿质量和能量流量功能板的
3051SMV。
1. 检查 Flow Configuration （流量组态）标题和 Device Configuration （设备组
态）标题下的信息。
注
设备组态的详情请参阅第 19 页上的 “ 验证设备组态 ”。
图 15. 保存 / 发送组态选项卡
快速安装指南
2. 选择各窗口上部的图标以编辑这些窗口中的组态信息。在所有信息都正确
后，转至步骤 3。
注
若自最后一次向变送器发送组态以后修改了组态，则会通知用户。在 Send Flow Data
（发送流量数据）和 / 或 Send Transmitter Data （发送变送器数据）选框右侧会显示一条
警告消息。
3. 若想发送组态数据，可以选择 Send To （发送至）按钮。
注
可以使用 Send Flow Data （发送流量数据）和 Send Transmitter Data （发送变送器数据）
复选框来选择将向变送器发送的组态数据。若未选中某一复选框，则不会发送相应的数
据。
4. 此时会出现工程助理软件的设备连接画面，参见图 16。
17
快速安装指南
图 16. 工程助理软件的设备连接画面
5. 选择画面右下角的 Search （搜索）按钮。工程助理会开始搜索连接的设
6. 在搜索完成时，可选择需要通讯的设备，并选择 Send Configuration （发
7. 在完成向设备发送组态时，会通过弹出对话框来通知用户。
2019 年 3 月
备。
送组态）按钮。
18
注
在向设备发送组态后，建议保存组态文件。用户可以选择 Save/Send （保存 / 发送）画
面中的 Save （保存）按钮，或者从程序 Menu （菜单）中选择 Save （保存）。
8. 在完成组态过程时，用户可以关闭工程助理。
2019 年 3 月
7.0 验证设备组态
使用罗斯蒙特 3051SMV 工程助理软件或任何符合 HART 规范的主设备可与罗
斯蒙特 3051SMV 通讯并验证组态。
表 2 显示了全面补偿质量和能量流量型的现场通讯器的快捷键。第 20 页上的
表 3 显示了直接过程变量输出快捷键。
注
罗斯蒙特 3051SMV 参考手册为 6.1 或更高版本的罗斯蒙特 3051SMV 工程助理软件以及
9.0 或更高版本的 AMS 资产管理软件提供了设备组态程序。
勾号 () 表示基本组态参数。在组态和启动过程中至少应验证这些参数。
表 2. 全面补偿质量与能量流量的快捷键
功能 快捷键序列
绝压读数和状态
绝压传感器限值
绝压单位
报警和饱和水平组态
报警和饱和水平
模拟输出调校选项
突发模式设置
突发模式选项
卡伦德 - 范 . 杜森传感器匹配
组态固定变量
阻尼
膜片密封信息
差压流量下限截止
差压读数和状态
差压传感器调校选项
差压零点调校
差压单位
能量流量单位
能量读数和状态
配备的传感器
现场设备信息
流量计算类型
流量单位
流量读数和状态
表压读数和状态
快速安装指南
1, 4, 2, 1, 5
1, 4, 1, 5, 8
1, 3, 3, 5
1, 4, 2, 6, 6
1, 4, 2, 6
1, 2, 5, 2
1, 4, 3, 3, 3
1, 4, 3, 3, 4
1, 2, 5, 5, 4
1, 2, 4
1, 3, 7
1, 4, 4, 5
1, 4, 1, 1, 6
1, 4, 2, 1, 4
1, 2, 5, 3
1, 2, 5, 3, 1
1, 3, 3, 4
1, 3, 3, 2
1, 4, 2, 1, 2
1, 4, 4, 4
1, 4, 4, 1
1, 4, 1, 1, 2
1, 3, 3, 1
1, 4, 2, 1, 1
1, 4, 2, 1, 6
19
快速安装指南
表 2. 全面补偿质量与能量流量的快捷键
表 3. 直接过程变量输出的快捷键
功能 快捷键序列
表压传感器限值
表压单位
LCD 组态
回路测试
模块温度读数和状态
模块温度单位
轮询地址
过程温度读数和状态
过程温度传感器模式
过程温度传感器调校选项
过程温度单位
模拟输出范围设置
恢复出厂调校设置
传感器信息
静压传感器下限调校 （绝压传感器）
静压传感器调校选项
静压传感器零点调校 （表压传感器）
状态
位号
测试流量计算
累加器组态
累加器读数和状态
累加器单位
变量映射
写保护
1, 4, 1, 5, 9
1, 3, 3, 6
1, 3, 8
1, 2, 2
1, 4, 2, 1, 8
1, 3, 3, 8
1, 4, 3, 3, 1
1, 4, 2, 1, 7
1, 4, 1, 6, 8
1, 2, 5, 5
1, 3, 3, 7
1, 2, 5, 1
1, 2, 5, 2, 3
1, 4, 4, 2
1, 2, 5, 4, 2
1, 2, 5, 4
1, 2, 5, 4, 1
1, 2, 1
1, 3, 1
1, 2, 3
1, 4, 1, 3
1, 4, 2, 1, 3
1, 3, 3, 3
1, 4, 3, 4
1, 3, 5, 4
2019 年 3 月
20
功能 快捷键序列
绝压读数和状态
绝压传感器限值
绝压单位
报警和饱和水平组态
报警和饱和水平
模拟输出调校选项
突发模式设置
突发模式选项
1, 4, 2, 1, 2
1, 4, 1, 2, 8
1, 3, 3, 2
1, 4, 2, 6, 6
1, 4, 2, 6
1, 2, 4, 2
1, 4, 3, 3, 3
1, 4, 3, 3, 4
2019 年 3 月
表 3. 直接过程变量输出的快捷键
功能 快捷键序列
卡伦德 - 范 . 杜森传感器匹配
阻尼
膜片密封信息
差压读数和状态
差压传感器调校选项
差压零点调校
差压单位
配备的传感器
现场设备信息
表压读数和状态
表压传感器限值
表压单位
LCD 组态
回路测试
模块温度读数和状态
模块温度单位
轮询地址
过程温度读数和状态
过程温度传感器调校选项
过程温度单位
模拟输出范围设置
恢复出厂调校设置
传感器信息
静压传感器下限调校 （绝压传感器）
静压传感器调校选项
静压传感器零点调校 （表压传感器）
状态
位号
转换函数
变量映射
写保护
1, 2, 4, 5, 4
1, 3, 7
1, 4, 4, 4
1, 4, 2, 1, 1
1, 2, 4, 3
1, 2, 4, 3, 1
1, 3, 3, 1
1, 4, 4, 3
1, 4, 4, 1
1, 4, 2, 1, 3
1, 4, 1, 2, 9
1, 3, 3, 3
1, 3, 8
1, 2, 2
1, 4, 2, 1, 5
1, 3, 3, 5
1, 4, 3, 3, 1
1, 4, 2, 1, 4
1, 2, 4, 5
1, 3, 3, 4
1, 2, 4, 1
1, 2, 4, 2, 3
1, 4, 4, 2
1, 2, 4, 4, 2
1, 2, 4, 4
1, 2, 4, 4,1
1, 2, 1
1, 3, 1
1, 3, 6
1, 4, 3, 4
1, 3, 5, 4
快速安装指南
21
快速安装指南
8.0 调校变送器
变送器在出厂前已按照用户要求或按照工厂默认的满量程进行了全面校准。
8.1 零点调校
零点调校是用于补偿静压和差压传感器的安装位置和管线压力影响的单点调
校。在进行零点调校时，应确保均压阀处于打开状态，并且所有含液支管充
填到正确的液位。
变送器最多仅允许调校 URL 零点误差的 5%。
使用现场通讯器执行零点调校
1. 平衡变送器或将变送器排气然后连接现场通讯器 （有关连接现场通讯器的
详情，请参阅第 8 页上的图 5）。
2. 如果设备配有静压传感器，则通过罗斯蒙特 3051SMV 菜单使用以下快捷
键序列将传感器调零：
流量快捷键 直接输出快捷键 描述
1, 2, 5, 4 1, 2, 4, 4
3. 对配有静态表压传感器的变送器使用零点调校 （选项 1），或对配有绝对
静压传感器的变送器使用传感器下限调校 （选项 2）。
注
当对绝压传感器进行传感器下限调校时，若使用的校准设备不精确，则可能降低传感器
的性能。使用精确度至少三倍于罗斯蒙特 3051S MultiVariable 变送器的绝压传感器的气
压计。
2019 年 3 月
静压传感器调校选项
22
4. 在罗斯蒙特 3051SMV 菜单上输入以下快捷键序列，将差压传感器调零：
流量快捷键 直接输出快捷键 描述
1, 2, 5, 3, 1 1, 2, 4, 3, 1
差压传感器零点调校
2019 年 3 月
9.0 安全仪表系统的安装
要了解经过安全认证的安装方式，请参阅相关参考手册以了解其安装程序和
系统要求。
对于仅限差压的测量 （D 型测量），请参阅罗斯蒙特 3051S 参考手册。
对于 MultiVariable 测量 （1-7 型测量），请参阅罗斯蒙特 3051SMV 参考手
册。
10.0 产品认证
1.19 版
10.1 欧洲指令信息
欧盟符合性声明的副本可在快速安装指南末尾处找到。最新版本的欧盟委员
会符合性声明可在 Emerson.com/Rosemount
10.2 普通场所认证
按照标准，变送器已经由美国联邦职业安全与健康管理局 (OSHA) 授权的国家
认可测试实验室 (NRTL) 进行了检验和测试，证明了其设计符合基本电气、机
械和防火要求。
10.3 安装设备 （北美）
美国 National Electrical Code® (NEC) 和加拿大电气规程 (CEC) 允许在分区中使
用有分类标志的设备，以及在分类中使用有分区标志的设备。标志必须适合
区域类别、气体和温度等级。此信息在相应的规范中明确定义。
快速安装指南
上找到。
10.4 美国
E5 美国防爆 (XP) 和防尘燃 (DIP)
证书： FM16US0089X
标准： FM 3600 类 — 2011、 FM 3615 类 — 2006、 FM 3616 类 — 2011、
FM 3810 类 — 2005、 ANSI/NEMA
标志： XP I 类， 1 分类， B、 C、 D 组； T5 ； DIP II 类， 1 分类， E、 F、 G 组； III 类；
T5(-50°C
I5 美国本质安全 (IS) 和非易燃 (NI)
证书： FM16US0233
标准： FM 3600 类 — 2011、 FM 3610 类 — 2007、 FM 3611 类 — 2004、
FM 3616 类 — 2006、 FM 3810 类 — 2005、 NEMA 250 — 1991
标志： IS I 类， 1 分类， A、 B、 C、 D 组； II 类， 1 分类， E、 F、 G 组； III 类； 1 类，
0 区 AEx ia IIC T4 ； NI 1 类，2 分类，A、B、C、D 组； T4(-50°C
当按照罗斯蒙特图纸 03151-1206 连接时； 4X 型
注
标记有 NI 1 类， 2 分类的变送器可以使用常规的 2 分类接线方法或非易燃现场接线
(NIFW) 安装在 2 分类场所中。参见图纸 03151-1206。
≤ T
®
250 — 2003
≤ +85°C) ；工厂密封； 4X 型
a
≤ T
≤ +70°C) ；
a
23
快速安装指南
IE 美国 FISCO 本质安全
证书： FM16US0233
标准： FM 3600 类 — 2011、 FM 3610 类 — 2010、 FM 3611 类 — 2004、
FM 3616 类 — 2006、 FM 3810 类 — 2005、 NEMA 250 — 1991
标志： IS I 类，1 分类，A、B、C、D 组； T4(-50°C
03151-1006 连接时； 4X 型
10.5 加拿大
E6 加拿大防爆、防尘燃， 2 分类
证书：1143113
标准： CAN/CSA C22.2 编号 0-10、 CSA 标准 C22.2 编号 25-1966、
CSA 标准 C22.2 编号 30-M1986、 CSA C22.2 编号 94.2-07、
CSA 标准 C22.2 编号 213-M1987、 CAN/CSA C22.2 60079-11:14,
CAN/CSA-C22.2 编号 61010-1-12, ANSI/ISA 12.27.01-2003、
CSA 标准 C22.2 编号 60529:05 (R2010)
标志： 防爆：I 类， 1 分类， B、 C、 D 组；防尘燃：II 类， 1 分类， E、 F、 G 组； III 类；
适合 I 类， 2 分类， A、 B、 C、 D 组； 4x 型
I6 加拿大本质安全
证书： 1143113
标准： CAN/CSA C22.2 编号 0-10、 CSA 标准 C22.2 编号 25-1966,
CSA 标准 C22.2 编号 30-M1986、 CSA C22.2 编号 94
CSA 标准 C22.2 编号 213-M1987, CAN/CSA C22.2 60079-11:14,
CAN/CSA-C22.2 编号 61010-1-12、 ANSI/ISA 12.27.01-2003、
CSA 标准 C22.2 编号 60529:05 (R2010)
标志： 本质安全：I 类， 1 分类； A、 B、 C、 D 组；适合 1 类， 0 区， IIC， T3C，
= 70°C ；当按照罗斯蒙特图纸 03151-1207 连接时； 4X 型
T
a
IF 加拿大 FISCO 本质安全
证书： 1143113
标准： CAN/CSA C22.2 编号 0-10、 CSA 标准 C22.2 编号 25-1966,
CSA 标准 C22.2 编号 30-M1986、 CSA C22.2 编号 94.2-07,
CSA 标准 C22.2 编号 213-M1987, CAN/CSA C22.2 60079-11:14,
CAN/CSA-C22.2 编号 61010-1-12、 ANSI/ISA 12.27.01-2003、
CSA 标准 C22.2 编号 60529:05 (R2010)
标志： FISCO 本质安全：I 类， 1 分类； A、 B、 C、 D 组；适合 I 类， 0 区； T3C，
T
= 70°C ；当按照罗斯蒙特图纸 03151-1207 安装时； 4X 型
a
2019 年 3 月
≤ T
≤ +70°C) ；当按照罗斯蒙特图纸
a
.2-07,
10.6 欧洲
E1 ATE X 防火
证书： KEMA 00ATEX2143X
标准： EN 60079-0:2012+A11:2013、 EN 60079-1:2014、 EN 60079-26:2015
标志： II 1/2 G Ex db IIC T6…T4 Ga/Gb， T6(—60°C
24
（配有热电阻的 3051SFx 型号通过了 EN 60079-0:2006 认证）
≤ T
≤ +70°C)，
T5/T4 (—60°C
温度等级 加工温度
T6
T5
T4
≤ T
≤ +80°C)
a
-60°C 至 +70°C
-60°C 至 +80°C
-60°C 至 +120°C
a
2019 年 3 月
I1 AT EX 本质安全
IA ATE X FISCO
快速安装指南
安全使用的特殊条件 (X)：
1. 本设备包含在 EPL Ga （连接件）与 EPL Gb （设备的所有其他部件）之间形成边界
的厚度小于 1 mm 的薄壁膜片。请查阅型号代码和数据表以了解膜片材料的详细信
息。安装、维护和使用时应考虑到会使膜片受到影响的环境条件。在预期使用寿命
内，应严格遵照制造商的安装和维护说明进行操作，以保证安全性。
2. 防火接头不适合进行维修。
3. 非标准油漆选项可能导致静电放电的风险。避免使用可导致涂漆表面积蓄静电荷的
安装方式，并且清洁涂漆表面时只能使用湿布。如果油漆需通过特殊的选项代码订
购，请联系制造商以了解更多信息。
4. 合适的电缆、密封接头和堵头必须适用于比安装场所规定的最高温度高 5°C 的环
境。
证书：Baseefa08ATEX0064X
标准：EN 60079-0:2012、 EN 60079-11:2012
标志： II 1 G Ex ia IIC T4 Ga， T4(—60°C
FOUNDATION™
参数
电压 U
电流 I
功率 P
电容 C
电感 L
i
i
i
i
i
HART
30 V 30 V 7.14 V 30 V 30 V
300 mA 300 mA 300 mA 2.31 mA 18.24 mA
1 W 1.3 W 887 mW 17.32 mW 137 mW
14.8 nF 0 0.11 uF 0 0.8 nF
现场总线
0 0 0 0 1.33 mH
≤ T
≤ +70°C)
a
仅限
SuperModule
热电阻 （用于 3051SF x）
™
HART
现场总线
安全使用的特殊条件 (X)：
1. 若设备配备可选的 90 V 瞬变抑制器，则无法承受 500 V 离地绝缘测试，安装时必须
考虑到这一点。
2. 外壳可能由铝合金制成，并涂有聚氨酯漆保护漆；但在 0 区环境中时，应加以保护，
防止其受到撞击或磨蚀。
证书：Baseefa08ATEX0064X
标准：EN 60079-0:2012、 EN 60079-11:2012
标志： II 1 G Ex ia IIC T4 Ga， T4(—60°C
≤ T
≤ +70°C)
a
参数
电压 U
电流 I
功率 P
电容 C
电感 L
i
i
i
i
i
FISCO
17.5 V
380 mA
5.32 W
0
0
ND ATE X 防尘
证书： BAS01ATEX1374X
标准： EN 60079-0:2012、 EN 60079-31:2009
标志： II 1 D Ex ta IIIC T105°C T
500
95°C Da， (—20°C ≤ Ta ≤ +85°C)， V
max
= 42.4 V
25
快速安装指南
安全使用的特殊条件 (X)：
1. 必须采用能将外壳的侵入防护等级至少保持在 IP66 的缆线入口。
2. 未用的缆线入口必须用合适的堵头塞住，将外壳的侵入防护等级至少保持在 IP66。
3. 缆线入口和堵头必须适合仪表的环境温度，并且能够承受 7J 冲击测试。
4. SuperModule 必须用螺钉紧固到位，以保证外壳的防护等级。
N1 ATEX n 型
证书： Baseefa08ATEX0065X
标准： EN 60079-0:2012、 EN 60079-15:2010
标志： II 3 G Ex nA IIC T4 Gc， (-40°C
安全使用的特殊条件 (X)：
1. 如果配有 90 V 瞬态抑制器，设备将无法承受 EN 60079-15:2010 第 6.5.1 条规定的
10.7 国际
E7 IECEx 防火和防尘
证书： IECEx KEM 08.0010X （防火）
标准： IEC 60079-0:2011、 IEC 60079-1:2014、 IEC 60079-26:2014
标志： Ex db IIC T6…T4 Ga/Gb T6(—60°C
≤ T
≤ +70°C)， V
a
500 V 电气强度测试。安装时必须考虑这一点。
≤ T
≤ +70°C)， T5/T4(—60°C ≤ Ta ≤ +80°C)
a
温度等级 加工温度
T6
T5
T4
-60°C 至 +70°C
-60°C 至 +80°C
-60°C 至 +120°C
max
2019 年 3 月
= 45 V
安全使用的特殊条件 (X)：
1. 本设备包含在 EPL Ga （连接件）与 EPL Gb （设备的所有其他部件）之间形成边界
2. 防火接头不适合进行维修。
3. 非标准油漆选项可能导致静电放电的风险。避免使用可导致涂漆表面积蓄静电荷的
4. 合适的电缆、密封接头和堵头必须适用于比安装场所规定的最高温度高 5°C 的环
证书： IECEx BAS 09.0014X （防尘）
标准： IEC 60079-0:2011、 IEC 60079-31:2008
标志： Ex ta IIIC T 105°C T
安全使用的特殊条件 (X)：
1. 必须采用能将外壳的侵入防护等级至少保持在 IP66 的缆线入口。
2. 未用的缆线入口必须用合适的堵头塞住，将外壳的侵入防护等级至少保持在 IP66。
3. 缆线入口和堵头必须适合仪表的环境温度，并且能够承受 7J 冲击测试。
4. 罗斯蒙特 3051S SuperModule 型必须用螺钉紧固到位，以保证外壳的防护等级。
I7 IECEx 本质安全
证书： IECEx BAS 08.0025X
标准： IEC 60079-0:2011、 IEC 60079-11:2011
标志： Ex ia IIC T4 Ga， T4(—60°C
26
的厚度小于 1 mm 的薄壁膜片。请查阅型号代码和数据表以了解膜片材料的详细信
息。安装、维护和使用时应考虑到会使膜片受到影响的环境条件。在预期使用寿命
内，应严格遵照制造商的安装和维护说明进行操作，以保证安全性。
安装方式，并且清洁涂漆表面时只能使用湿布。如果油漆需通过特殊的选项代码订
购，请联系制造商以了解更多信息。
境。
95°C Da， (—20°C ≤ Ta ≤ +85°C)， V
500
≤ T
≤ +70°C)
a
max
= 42.4 V
2019 年 3 月
快速安装指南
参数
电压 U
电流 I
功率 P
电容 C
电感 L
HART
i
i
i
i
i
300 mA 300 mA 300 mA 2.31 mA 18.24 mA
14.8 nF 0 0.11 uF 0 0.8 nF
FOUNDATION
现场总线
30 V 30 V 7.14 V 30 V 30 V
1 W 1.3 W 887 mW 17.32 mW 137 mW
0 0 0 0 1.33 mH
仅限
SuperModule
热电阻 （用于 3051SF x）
HART
现场总线
安全使用的特殊条件 (X)：
1. 若设备配备可选的 90 V 瞬变抑制器，则无法承受 500 V 离地绝缘测试，安装时必须
考虑到这一点。
2. 外壳可能由铝合金制成，并涂有聚氨酯漆保护漆；但在 0 区环境中时，应加以保
护，防止其受到撞击或磨蚀。
IG IECEx FISCO
证书： IECEx BAS 08.0025X
标准： IEC 60079-0:2011、 IEC 60079-11:2011
标志： Ex ia IIC T4 Ga， T4(—60°C
参数
电压 U
电流 I
功率 P
电容 C
电感 L
i
i
i
i
i
FISCO
17.5 V
380 mA
5.32 W
≤ T
≤ +70°C)
a
0
0
N7 IECEx n 型
证书： IECEx BAS 08.0026X
标准： IEC 60079-0:2011、 IEC 60079-15:2010
标志： Ex nA IIC T5 Gc (—40°C
≤ T
≤ +70°C)
a
安全使用的特殊条件 (X)：
1. 如果配有 90 V 瞬态抑制器，设备将无法承受 IEC 60079-15:2010 第 6.5.1 条规定的
500 V 电气强度测试。安装时必须考虑这一点。
10.8 巴西
E2 INMETRO 防火
证书： UL-BR 15.0393X
标准： ABNT NBR IEC 60079-0:2008 + Corrigendum 1:2011、
标志： Ex d IIC T* Ga/Gb， T6(-60°C
安全使用的特殊条件 (X)：
1. 此设备包含有薄壁膜片。安装、维护和使用时应考虑到会使膜片受到影响的环境条
2. 防火接头尺寸信息请与厂家联系。
ABNT NBR IEC 60079-1:2009 + Corrigendum 1:2011、
ABNT NBR IEC 60079-26:2008 + Corrigendum 1:2008
≤ T
≤ +70°C)， T5/T4(-60°C ≤ Ta ≤ +80°C)、 IP66
a
件。在预期使用寿命内，应严格遵照制造商的安装和维护说明进行操作，以保证安
全性。
27
快速安装指南
I2 INMETRO 本质安全
证书： UL-BR 15.0357X
标准： ABNT NBR IEC 60079-0:2008 + Addendum 1:2011、
标志： Ex ia IIC T4 Ga， T4(—60°C
安全使用的特殊条件 (X)：
1. 若设备配备可选的 90 V 瞬变抑制器，则无法承受 500 V 离地绝缘测试，安装时必须
考虑到这一点。
2. 对于温度超过 135°C 的过程介质，用户必须评估 SuperModule 温度等级是否适合于
此类应用，因为在这种情况中，有 SuperModule 温度超过 T4 等级的风险。
ABNT NBR IEC 60079-11:2009
≤ T
≤ +70°C)
a
2019 年 3 月
参数
电压 U
电流 I
功率 P
电容 C
电感 L
10.9 中国
E3 中国防火和防尘燃
证书： 3051SMV：GYJ14.1039X [ 美国、中国、新加坡制造 ]
标准： 3051SMV：GB3836.1-2010、 GB3836.2-2010、 GB3836.20-2010
标志： 3051SMV：Ex d IIC T6/T5 Ga/Gb
安全使用的特殊条件 (X)：
1. 符号 “X” 用于指示特殊使用条件：防火接头尺寸信息请联系厂家获取。
2. 罗斯蒙特 3051SMV 的 T 代码与环境温度范围之间的关系如下：
T 代码 环境温度范围
3. 3051SFx 的 T 代码与环境温度范围之间的关系如下：
HART
输入 热电阻 输入 热电阻
i
i
i
i
i
30 V 30 V 30 V 30 V
300 mA 2.31 mA 300 mA 18.24 mA
1 W 17.32 mW 1.3 W 137 mW
14.8 nF 0 0 0.8 nF
0 0 0 1.33 mH
现场总线
3051SFx： GYJ11.1466X [ 美国、中国、新加坡制造 ]
3051SFx： GB3836.1-2010、 GB3836.2-2010、 GB3836.20-2010、
GB12476.1-2013, GB12476.5-2013
3051SFx：Ex d IIC T4…T6 Ga/Gb ； Ex tD A20 T
T6 —50°C ~ +65°C
T5 —50°C ~ +80°C
105°C T
A
95°C ； IP66
500
28
T 代码 环境温度范围
T6 —60°C ~ +70°C
T4/T5 —60°C ~ +80°C
4. 外壳中的地线连接装置应可靠连接。
5. 在爆炸性环境中安装、使用和维护产品的过程中，应注意 “ 在电路带电时不得打开
盖子 ” 的警告。在爆炸性粉尘环境中安装、使用和维护时，应遵循 “ 当存在易爆性
粉尘环境时不得打开 ” 的警告。
6. 安装期间，不得使外壳受到损害。
2019 年 3 月
I3 中国本质安全
快速安装指南
7. 在爆炸性粉尘环境中进行安装、使用和维护时，应清洁产品外壳以避免积尘，但是不
应使用压缩空气。
8. 当在危险场所安装时，应使用由国家认可的检验机构认证为 Ex d IIC Gb 或 Ex d IIC Gb
DIP A20 [ 流量计 ] IP66 防护类型的电缆密封接头和管堵。缆线入口应使用堵头塞住。
9. 最终用户不得更改任何组件，而应与厂家联络，以避免损坏产品。
10. 维护工作应在无爆炸性气体和粉尘的环境中实施。
11. 在安装、使用和维护本产品的过程中，应遵照以下标准：
GB3836.13-1997 “爆炸性气体环境用电气设备 - 第 13 部分：爆炸性气体环境用电气
设备的检修”
GB3836.15-2000 “爆炸性气体环境用电气设备 - 第 15 部分：危险场所电气安装 （煤
矿除外） ”
GB3836.16-2006 “爆炸性气体环境用电气设备 - 第 16 部分：电气装置的检查和维护
（煤矿除外） ”
GB50257-1996 “电气装置安装工程 - 爆炸和火灾危险环境电气装置施工及验收规范”
GB15577-2007 “粉尘防爆安全规程”
GB12476.2-2010 “可燃性粉尘环境用电气设备”
证书： 3051SMV：GYJ14.1040X [ 美国、中国、新加坡制造 ]
3051SFx：GYJ16.14 [ 美国、中国、新加坡制造 ]
标准： 3051SMV：GB3836.1-2010、 GB3836.4-2010、 GB3836.20-2010
3051SFx：GB3836.1/4-2010、 GB3836.20-2010、 GB12476.1-2000
标志： 3051SMV：Ex ia IIC T4 Ga
3051SFx：Ex ia IIC T4 Ga、 Ex tD A20 T
105°C T
A
95°C ； IP66
500
安全使用的特殊条件 (X)：
1. 外壳可能含有轻质金属材料，应注意避免因碰撞或摩擦导致着火危险。
2. 此装置不能承受 GB3836.4-2010 第 6.3.12 条规定的 500 V 电气强度测试。
3. 环境温度范围：-60°C
+70°C
~
4. 本质安全电力参数：
最大输入电压：
U
(V)
i
30 300 1.0 14.8 0
热电阻
SuperModule 7.14 300 887 110 0
最大输入电流：Ii
(mA)
最大输出电
(V)
压：U
i
30 2.31 17.32 0 0
最大输入功率：
P
(W)
i
最大输出电流：
I
(mA)
i
最大输出功率：
P
(W)
i
最高内部参数
Ci(nF) Li(H)
最高外部参数
Ci(nF) Li(H)
5. 本产品和配套装置之间的电缆应为屏蔽电缆。屏蔽电缆应在非危险场所中可靠接
地。
6. 此产品应与经过 Ex 认证的配套装置结合使用，以形成可在爆炸性气体环境中使用的
防爆系统。接线和端子应符合产品和配套装置使用手册中的要求。
7. 最终用户不得更改任何组件，而应与厂家联络，以避免损坏产品。
8. 当在危险场所安装时，应使用由国家认可的检验机构认证为 DIP A20 IP66 防护类型
的电缆密封接头、导线管和管堵。缆线入口应使用堵头塞住。
9. 在爆炸性粉尘环境中安装、使用和维护时，应遵循 “当存在易爆性粉尘环境时不得
打开”的警告。
10. 维护工作应在无爆炸性粉尘环境中实施。
29
快速安装指南
11. 在安装、使用和维护本产品的过程中，应遵照以下标准：
GB3836.13-2013 “爆炸性气体环境用电气设备 - 第 13 部分：爆炸性气体环境用电气
设备的检修”
GB3836.15-2000 “爆炸性气体环境用电气设备 - 第 15 部分：危险场所电气安装 （煤
矿除外） ”
GB3836.16-2006 “爆炸性气体环境用电气设备 - 第 16 部分：电气装置的检查和维护
（煤矿除外） ”
GB50257-1996 “电气装置安装工程 - 爆炸和火灾危险环境电气装置施工及验收规范”
10.10 EAC — 白俄罗斯、哈萨克斯坦、俄罗斯
EM 海关联盟技术法规 (EAC) 防火和防尘燃
证书： RU C-US.AA87.B.00378
标志： Ga/Gb Ex d IIC T6…T4 X
Ex tb IIIC T105°C T
IM 海关联盟技术法规 (EAC) 本质安全
证书： RU C-US.AA87.B.00378
标志： 0Ex ia IIC T4 Ga X
95°C Db X
500
10.11 日本
E4 日本防火
证书： TC19070、 TC19071、 TC19072、 TC19073
标志： Ex d IIC T6
10.12 韩国
EP 韩国防火 [ 仅限 HART]
证书： 12-KB4BO-0180X [ 美国制造 ]、 11-KB4BO-0068X [ 新加坡制造 ]
标志： Ex d IIC T5 或 T6
IP 韩国本质安全 [ 仅限 HART]
证书： 10-KB4BO-0021X [ 美国制造， SMMC]
标志： Ex ia IIC T4
2019 年 3 月
10.13 组合
K1 E1、 I1、 N1 和 ND 的组合
K2 E2 和 I2 的组合
K5 E5 和 I5 的组合
K6 E6 和 I6 的组合
K7 E7、 I7 和 N7 的组合
KA E1、 I1、 E6 和 I6 的组合
KB E5、 I5、 E6 和 I6 的组合
KC E1、 I1、 E5 和 I5 的组合
KD E1、 I1、 E5、 I5、 E6 和 I6 的组合
KM EM 和 IM 的组合
KP EP 和 IP 的组合
30
2019 年 3 月
10.14 其它认证
SBS 美国船级社 (ABS) 型式认证
证书： 00-HS145383
预期用途： 在 ABS 类船只、海上和近海设施上的液体、气体或蒸汽应用中测量表压
或绝压。 [ 仅限 HART]
SBV 法国船级社 (BV) 型式认证
证书： 31910 BV
要求： 法国船级社钢船分类规则
应用： 船级符号：AUT-UMS、 AUT-CCS、 AUT-PORT 和 AUT-IMS。
[ 仅限 HART]
SDN 挪威船级社 (DNV) 型式认证
证书： A-14186
预期用途： 挪威船级社的高速轻型船只分类规则和挪威船级社的海上 设施标准。
[ 仅限 HART]
应用：
场所等级
类型
温度
湿度
振动
电磁兼容性
外壳
SLL 劳埃德船级社 (LR) 型式认证
证书： 11/60002
应用： 环境分类 ENV1、 ENV2、 ENV3 和 ENV5。 [ 仅限 HART]
快速安装指南
3051S
D
B
A
A
D/IP66/IP68
31
快速安装指南
图 17. 罗斯蒙特 3051SMV 符合性声明
2019 年 3 月
32
2019 年 3 月
快速安装指南
33
快速安装指南
2019 年 3 月
34
2019 年 3 月
快速安装指南
35
快速安装指南
2019 年 3 月
36
2019 年 3 月
快速安装指南
37
快速安装指南
2019 年 3 月
38
2019 年 3 月
快速安装指南
39
快速安装指南
ᴹ
㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘
䜘Ԧ〠
ᴹᇣ⢙䍘䍘
䫵
⊎
䭹
ޝԧ䬜䬜
ཊⓤ㚄㚄㤟
ཊⓤ㚄㚄㤟䟊
China RoHS
List of Rosemount 3051SMV Parts with China RoHS Concentration above MCVs
Rosemount 3051SMV
/ Hazardous Substances
2019 年 3 月
Part Name
⭥ᆀ㓴Ԧ
Electronics
Assembly
༣փ㓴Ԧ
Housing
Assembly
Րᝏಘ㓴Ԧ
Sensor
Assembly
ᵜ㺘Ṭ㌫ᦞ
This table is proposed in accordance with the provision of SJ/T11364.
Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ
O:
O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of
GB/T 26572.
Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ
X:
X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above
the limit requirement of GB/T 26572.
Lead
(Pb)
Mercury
(Hg)
Cadmium
XO O O O O
XO O X O O
XO O X O O
Ⲵ㿴ᇊ㘼ࡦ
SJ/T11364
(Cd)
Hexavalent
Chromium
(Cr +6)
GB/T 26572
Polybrominated
biphenyls
(PBB)
ᡰ㿴ᇊⲴ䲀䟿㾱≲
GB/T 26572
Polybrominated
diphenyl ethers
(PBDE)
ᡰ㿴ᇊⲴ䲀䟿㾱≲
40
2019 年 3 月
快速安装指南
41
快速安装指南
2019 年 3 月
42
2019 年 3 月
快速安装指南
43
艾默生过程控制有限公司
*00825-0106-4803*
速安装指南
快
00825-0106-4803，EH 版
2019 年 3 月
上海办事处
上海市浦东金桥出口
加工区新金桥路 1277 号
电话：021 — 2892 9000
传真：021 — 2892 9001
邮编：201206
北京办事处
北京市朝阳区雅宝路 10 号
凯威大厦 7 层
电话：010 — 8572 6666
传真：010 — 8572 6888
邮编：100020
广州分公司
广州市东风中路 410 - 412 号
时代地产中心 2107 室
电话：020 — 2883 8900
传真：020 — 2883 8901
邮编：510030
深圳分公司
深圳市南山区学苑大道 1001 号
南山智园 C1 栋 18 楼
电话：0755 — 3667 7668
传真：0755 — 2780 7960
邮编：518055
南京分公司
江苏省南京江宁区兴民路 111 号
电话：025 — 6608 3220
传真：025 — 6608 3230
邮编：210019
成都分公司
成都市科华北路 62 号
力宝大厦 S-10-10
电话：028 — 6235 0188
传真：028 — 6235 0199
邮编：610041
© 2019 罗斯蒙特有限公司。保留所有权利。所有标识均为其所有者的财产。
Emerson 徽标为艾默生电气公司的商标和服务标志。
Rosemou nt 和 Rosemount 标识均为罗斯蒙特有限公司的注册商标。
欲了解更多罗斯蒙特测量解决方案，敬请登陆：www.rosemount.com.cn
进行查询。
咨询邮箱：RMT.China@emerson.com
客服热线：400-820-1996
西安分公司
西安市高新区锦业一路 34 号
西安软件园研发大厦 9 层
电话：029 — 8865 0888
传真：029 — 8865 0899
邮编：710065
济南分公司
济南市历下区泉城路 17 号
华能大厦 9 层 8907 室
电话：0531 — 8209 7188
传真：0531 — 8209 7199
邮编：250011
乌鲁木齐分公司
新疆乌鲁木齐市新华北路 165
号中信银行大厦 36 层 R 座
电话：0991 — 5802 277
传真：0991 — 5803 377
邮编：830000
艾默生 （北京）仪表有限公司
北京市大兴区前高米店盛坊路
南侧 2 号
电话：010 — 5865 2638
传真：010 — 6420 0619
邮编：102600
有关标准销售条款和条件，请访问 “ 销售条款和条件
” 页面。
Emerson 徽标是艾默生电气公司的商标和服务标志。
MultiVariable、 Sup erModule、 Rosemount 和
Rosemoun t 标识是艾默生的商标。
HART 和 FOUNDATION 现场总线是 FieldComm Group 的
注册商标。
Microsoft 和 Windows 是微软公司在美国以及其他国
家和地区的注册商标。
NEMA 是美国电气制造商协会的注册商标和服务标
志。
National Electrical Code 是美国消防协会的注册商标。
所有其他标志归其各自所有者所有。
© 2019 艾默生。保留所有权利。
Loading...
