2009F64-11
00825-0106-4801, Rev NC
快速安装指南
2019 年 2 月
Rosemount™ 3051S 系列压力变送器和 Rosemount
3051SF 系列流量计
支持 HART® 协议
QRcodeText
快速安装指南 2019 年 2 月
安全信息
注意
本指南提供了罗斯蒙特™ 3051S 系列压力变送器的基本安装指导。指南还提供了罗斯蒙特 3051SFA 参
考手册、罗斯蒙特 3051SFC 参考手册和罗斯蒙特 3051SFP 参考手册中的基本电子装置指导原则。不
提供诊断、维护、检修或故障排除的说明。更多说明，请参阅罗斯蒙特 3051S HART 参考手册。本文
档的电子版也可从 Emerson.com/Rosemount 上获得。
警告
爆炸可能会导致死亡 或严重受伤。
• 当电路带电时，请不要在易爆环境中拆除变送器护盖。
• 为满足防爆要求，变送器的两个护盖都必须完全盖上。
• 确保根据本质安全或非易燃现场常规要求安装设备。
过程泄漏可能导致死亡或严重受伤。
• 为了避免过程泄漏，请务必仅使用与相应的法兰接头配合实现密封的 O 形圈。
触电可能导致死亡或严重受伤。
• 不得接触引线或接线端子。引线上可能存在的高压会导致触电。
内容
安装变送器.................................................................................................................................. 3
考虑外壳转动...............................................................................................................................9
设置开关和跳线......................................................................................................................... 10
接线和通电................................................................................................................................ 12
验证组态.................................................................................................................................... 19
调校变送器................................................................................................................................ 23
安全仪表系统的安装..................................................................................................................25
Rosemount 3051S/3051SFx/3051S-ERS.....................................................................................26
罗斯蒙特 3051S 符合性声明...................................................................................................... 45
中国 RoHS.................................................................................................................................. 49
2 Rosemount 3051S
A
A
2019 年 2 月 快速安装指南
1
1.1
1.2
安装变送器

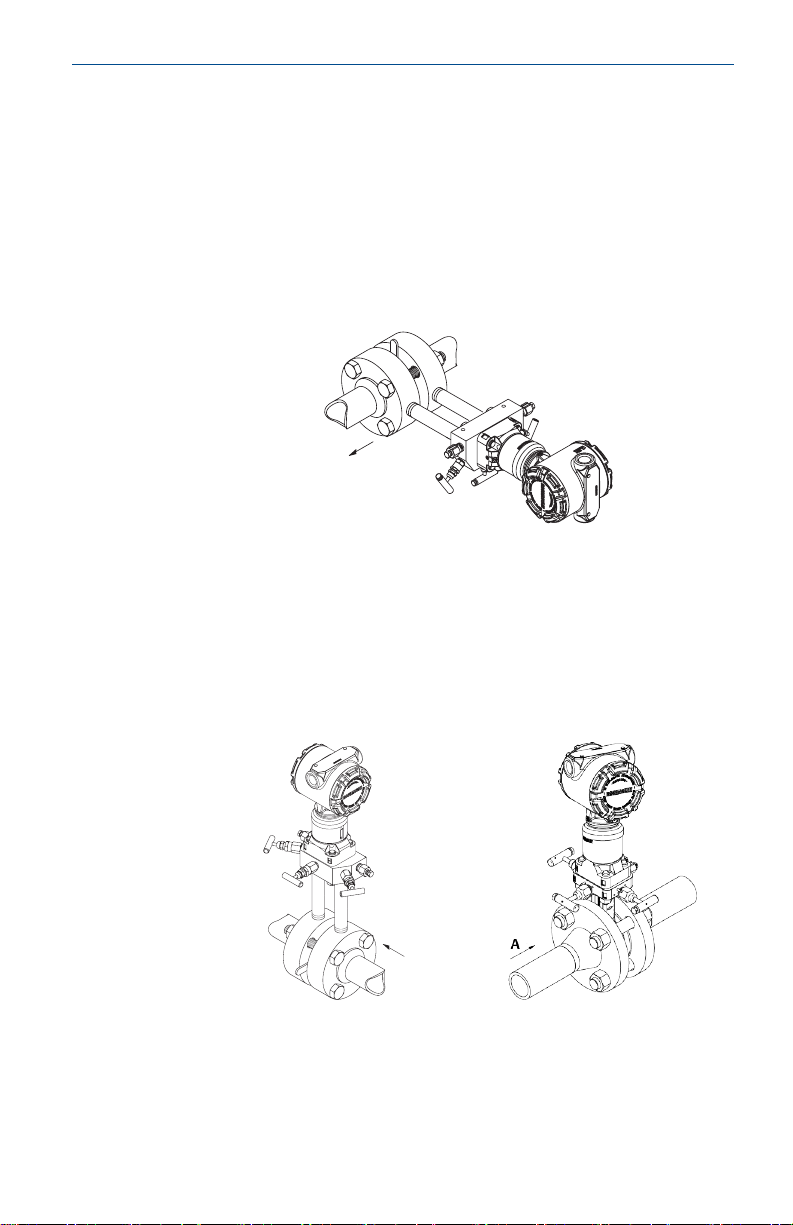

液体流量应用
过程
1. 将分流接头置于管道的侧面。
2. 安装在分流接头的侧面或底部。
3. 安装变送器时应使排液/排气阀向上。
A. 流量方向
气体流量应用
过程
1. 将分流接头置于管道的顶部或侧面。
2. 安装在分流接头的侧面或顶部。
快速安装指南
A. 流量方向
3
A
快速安装指南 2019 年 2 月
1.3
1.4
蒸汽流量应用
过程
1. 将分流接头置于管道的侧面。
2. 安装在分流接头的侧面或底部。
3. 向导压管充水。
流量方向
A.
使用安装支架
如果变送器需要使用安装托架，从下面的图片中获得关于如何使用
Emerson™提供的安装托架正确安装变送器的说明。只能使用变送器自带的
螺栓或艾默生出售的备用零件。
1.5
4 Rosemount 3051S
栓接注意事项
如果安装变送器时需要组装过程法兰、阀组或法兰接头，请按照以下组装
指南进行操作，确保变送器密封紧密，以实现最佳性能。请仅使用变送器
随附或艾默生以备件出售的螺栓。 图 1-1 显示了几种常见的变送器组装以
及正确组装变送器所需的螺栓长度。
A
4 × 1.75-in.
(44 mm)
D
4 × 1.75-in.
(44 mm)
4 × 2.25-in.
(57 mm)
C
4 × 1.75-in.
(44 mm)
4
× 1.50-in.
(38 mm)
B
4 × 2.88-in.
(73 mm)
2019 年 2 月 快速安装指南
图 1-1: 常用变送器组件
A.
带共平面法兰的变送器
B.
带共平面法兰和可选法兰接头的变送器
C.
带传统法兰和可选法兰接头的变送器
D.
带共平面法兰、可选罗斯蒙特传统阀组和法兰接头的变送器
快速安装指南
注
如需了解所有其他阀组，请联系客户中心技术支持。
螺栓通常为碳钢或不锈钢材质。请查看螺栓顶部的标记并参考表 1-1 确定
螺栓材质。若螺栓材质未在表 1-1 中示出，请与当地的艾默生代表联系了
解更多信息。
请按照以下步骤安装螺栓：
过程
1. 碳钢螺栓无需润滑，不锈钢螺栓本身即带有润滑涂层，以方便安
装。但在安装任何一种螺栓时，不要再涂润滑剂。
2. 用手指先拧紧螺栓。
3. 按交叉模式将螺栓拧至初始扭矩值。请参阅表 1-1，以了解初始扭
矩值。
4. 按相同的交叉模式将螺栓拧至最终扭矩值。请参阅表 1-1，以了解
最终扭矩值。
5. 在加压前请验证法兰螺栓伸出传感器模块（参阅 图 1-2）。
5
B7M
316
316
316
SW
316
STM
316
R
B8M
A
B
快速安装指南 2019 年 2 月
示例
表 1-1: 法兰和法兰接头螺栓的扭矩值
螺栓材料 螺栓头标记 初始扭矩 最终扭矩
碳钢 (CS)
300 in-lb
650 in-lb
不锈钢 (SST)
150 in-lb
300 in-lb
图 1-2: 螺栓正确安装
A.
螺栓
B.
传感器模块
6 Rosemount 3051S
A
B
C
D
2019 年 2 月 快速安装指南
1.6
1.7
O 型圈及法兰接头
警告
未能安装适当的法兰适配器 O 形圈可能会造成过程泄漏以危及人身安全。
请仅使用专用于特定法兰接头的 O 形圈。
A.
法兰适配器
B. O
形圈
C. PTFE
D.
每次在拆卸法兰或接头时，应目视检查 O 形圈。如果有任何损坏的迹象
（例如刻痕或切口），请予以更换。若更换了 O 形圈，则在安装后应重新
拧紧法兰螺栓和定位螺钉，以补偿 O 形圈的变形。
材质型材（正方形）
弹性体材质型材（圆形）
直连式表压变送器的朝向
直连式表压变送器的低压侧开口（大气压参考）位于传感器模块颈部标签
下方。（请参阅 图 1-3）
变送器在安装时应使排气通道保持通畅，无任何阻碍（包括但不仅限于油
漆、灰尘和润滑剂），以便排出污染物。
快速安装指南
7
A
快速安装指南 2019 年 2 月
图 1-3: 直连式表压变送器
A. 低压侧开口（颈部标签下方）
8 Rosemount 3051S
2019 年 2 月 快速安装指南
2
考虑外壳转动
为了便于进行现场接线或更好地查看可选的 LCD 显示屏：
过程
1. 拧松外壳转动限位螺钉。
2. 把外壳从其原始位置（发货时的位置）向左或向右旋转最多 180°。
3. 重新拧紧外壳上的转动限位螺钉。
图 2-1: 变送器外壳限位螺钉
A. LCD
显示屏
B.
外壳转动限位螺钉
(3/32 英寸)
小心
在未完成拆卸步骤之前，不要把外壳转动到超过 180° 的位置。转动
过大可能切断传感器模块和电子装置之间的电气连接。
快速安装指南
9
A
B
C
快速安装指南 2019 年 2 月
3
设置开关和跳线
若未安装报警和安全调整选件，则变送器会按默认的报警条件（“高位”报
警和安全性“关”）正常工作。
过程
1. 当电路带电时，请不要在易爆环境中拆除变送器护盖。若变送器带
电，则应把回路设置为手动模式，并断开电源。
2. 取下电子部件仓盖。在 PlantWeb 外壳上，外盖位于现场端子的对
侧，或位于接线盒外壳上。取下接线端子的外壳。不要在易爆环境
中卸下外壳盖。
3. 在 PlantWeb 外壳上，使用小螺丝刀将安全和报警开关滑至首选位
置（LCD 显示屏或调整模块必须就位以激活开关）。在接线盒外壳
上，拔出固定销，并旋转 90°达到所需位置，以设置安全和报警。
4. 重新装好外壳盖，使金属与金属接触，以满足隔爆要求。

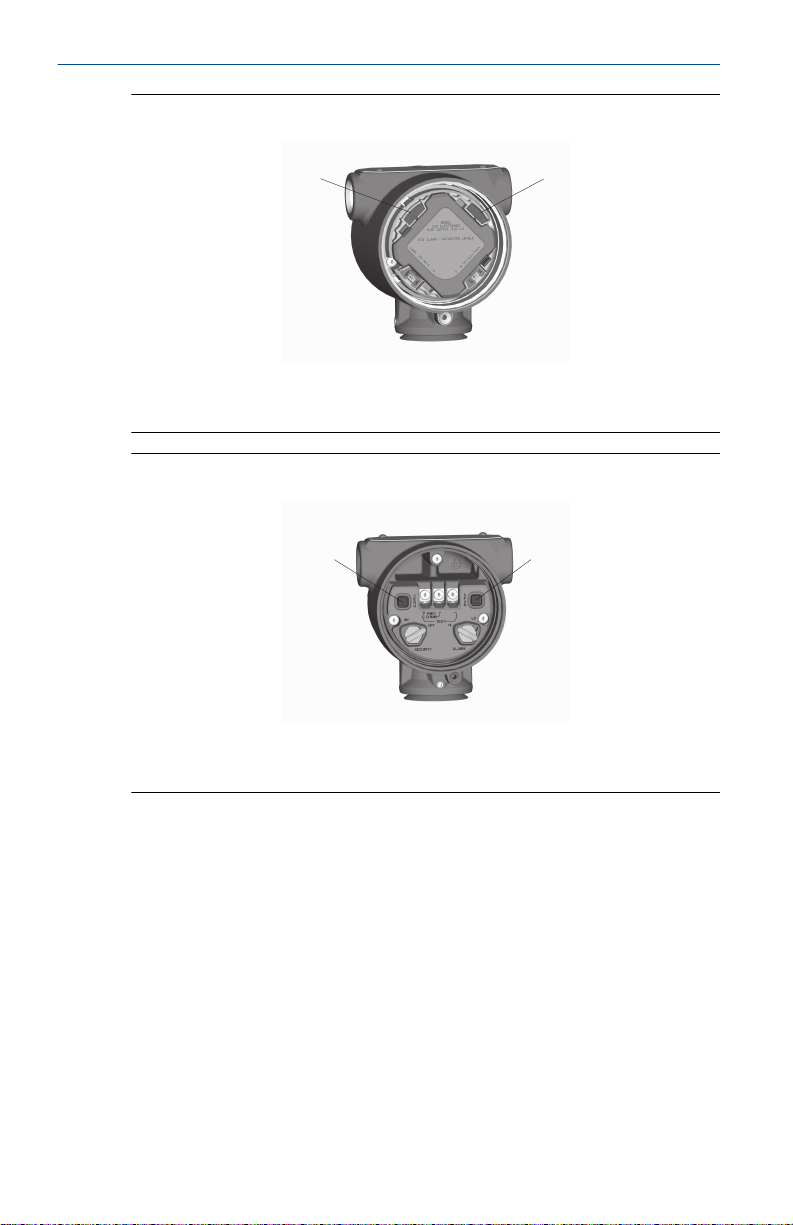

图 3-1: 变送器开关和跳线组态 (PlantWeb)
A.
仪表/调整模块
B.
安全性
C.
报警
10 Rosemount 3051S
B
C
2019 年 2 月 快速安装指南
图 3-2: 变送器开关和跳线组态(接线盒)
A.
仪表/调整模块
B.
安全性
C.
报警
快速安装指南
11
A
B
快速安装指南 2019 年 2 月
4
接线和通电
过程
1. 取下并丢弃橙色导管塞。
2. 取下标有“现场端子”(Field Terminals) 的外壳盖。
注
不要把电源线连接到测试端子上。电力可能损坏测试连接件中的测
试二极管。最好使用双绞线以获得最佳效果。应使用 24 - 14 AWG
的引线，并且接线长度不能超过 1500 米（5000 英尺）。对于单室
电子外壳（接线盒外壳），在高 EMI/RFI 环境下应该使用屏蔽信号
线。
3. 将电源正极引线与标有“+”的接线端子相连，电源负极引线与标有
“–”的接线端子相连。
小心
4.
若导线管孔口上装有封闭式螺纹管堵，则管堵螺纹必须达到最少的
啮合圈数，以符合隔爆要求。对于直螺纹，必须至少有七圈螺纹啮
合。对于锥形螺纹，必须至少有五圈螺纹啮合。
使用提供的导管塞堵住并密封不用的导线管接口。
5. 根据实际情况，可在安装接线时加装滴水圈。滴水圈的布置应保证
其底部低于电气接口和变送器外壳。
6. 重新安装外壳盖并拧紧，使盖子充分就位，确保外壳和盖之间达到
金属直接接触状态，以满足防爆要求。
下图显示了为变送器供电并支持与手持型现场通讯器通讯所需的接
线连接。
图 4-1: 变送器接线（管控网外壳）
A. RL ≥ 250 Ω
B.
电源
12 Rosemount 3051S
A
B
2019 年 2 月 快速安装指南
图 4-2: 变送器接线（接线盒外壳）
A. RL ≥ 250 Ω
B.
电源
注
除非罗斯蒙特 3051S 的外壳正确接地，否则即使安装有瞬变防护接
线端子，也不能提供瞬变防护能力。
4.1
地面信号线
走线时不要把信号线与电源线一起布置在导线管中或开式电缆桥架上
者布置在大型电气设备附近。传感器模块和端子室内部都提供了接地端接
装置。当需要安装防雷接线端子或遵循当地法规要求时，应使用这些接地
端接装置。
过程
1. 卸下现场端子外壳护盖。
2. 按照图 4-3 中所示的方式连接线路对和接地线。
电缆屏蔽层应：
• 修剪平整且不接触变送器的电子部件外壳
• 连续连接到端接点
• 在电源端妥善接地
，或
快速安装指南
13
DP
C
A
B
B
D
E
快速安装指南 2019 年 2 月
图 4-3: 接线
A.
使屏蔽层绝缘
B.
使距离最小
C.
把屏蔽层连回电源地线
D.
修剪屏蔽层并绝缘
E.
安全接地
3. 重新盖好外壳盖。建议将盖拧紧到盖与外壳之间没有缝隙的程度。
4. 使用提供的导管塞堵住并密封不用的导线管接口。
4.2
分体式显示屏接线和通电（如适用）
分体安装式显示屏和接口系统由本地变送器和分体安装式 LCD 显示屏组件
构成。本地 Rosemount 3051S 组件包含一个带有三个整体安装在传感器模
块上的接线端子的接线盒外壳。分体安装式 LCD 显示屏组件包含了带有七
个接线端子的双室 PlantWeb 电子外壳。完整接线说明请参阅图 4-4。下面
列出分体安装式显示系统的必要信息：
• 每个接线端子专用于分体显示系统。
• 316 不锈钢外壳接头永久固定到分体安装式 LCD 显示屏 PlantWeb 外壳
上，提供了外部接地装置和使用随带的安装架进行现场安装的方法。
• 需要一条电缆以完成变送器和分体安装式 LCD 显示屏之间的接线。长
度不得超过 100 ft。
• 随带有 50 ft.（选项 M8）或 100 ft.（选项 M9）电缆，用于变送器和分
体安装式 LCD 显示屏之间的接线。选项 M7 不包含电缆；请参阅下列的
推荐规格。
电缆类型
推荐 Madison AWM 2549 型电缆。可以使用其它同等的电缆，只要其采用
独立的屏蔽双绞线线芯并带有外屏蔽层。电源线必须满足至少 22 AWG 的
电缆，CAN 通信线必须满足至少 24 AWG 的电缆。
电缆长度
根据电缆电容，电缆长度不超过 100 ft.。
14 Rosemount 3051S
A
B
C
(white) 24 AWG
(blue) 24 AWG
(black) 22 AWG
(red) 22 AWG
2019 年 2 月 快速安装指南
电缆电容
接线后自 CAN 通信线路至 CAN 返回线路的总电容必须小于 5,000 皮法。对
于 100 英尺的电缆，每英尺所允许的电容最多为 50 皮法。
本质安全考虑因素
带分体显示屏的变送器组件经认证可与 AWM 2549 型电缆结合使用。根据
安装控制图或证书的说明，变送器和分体显示屏之间的备用电缆可以使用
其他电缆。有关分体电缆的 IS 要求，请参阅《Rosemount 3051S 参考手
册》“附录 B”中的相应认证证书或控制图。
小心
不要给分体通讯端子通电。应严格按照接线说明操作，以免损坏系统组
件。
图 4-4: 分体安装式显示屏的接线图
快速安装指南
A.
分体安装式显示屏
B.
接线盒外壳
C. 4–20 mA
注
线芯颜色是按 Madison AWM 2549 型电缆给出的。线芯颜色可能有差异，
取决于所选的电缆。
Madison AWM 2549 型电缆包含接地屏蔽层。此屏蔽层必须在传感器模块
侧或分体显示屏侧接地，但不能在两侧同时接地。
15
A
B
D
E
F
C
快速安装指南 2019 年 2 月
4.3
快速连接装置接线（如适用）
按照标准供货方式，Rosemount 3051S 快速连接装置已正确组装到传感器
模块上，随时可以安装。线组和可现场接线的连接器（在阴影区中示出）
单独出售。
图 4-5: Rosemount 3051S 快速连接装置分解图
A.
直线型可现场接线连接器（部件号
供
B.
直角型可现场接线连接器（部件号
供
C.
快速连接外壳
D.
线组，由供应商提供
E.
接合螺母
F.
快速连接接合螺母
重要
如果订购快速连接装置作为 Rosemount 300S 备用外壳，或者希望从传感
器模块上卸下快速连接装置，应按照下面的说明操作，以便在现场接线时
进行正确组装。
03151-9063-0001
03151-9063-0002
），由客户提
），由客户提
过程
1. 将快速连接装置放在传感器模块上。为了确保引脚正确对正，在将
快速连接装置安装到传感器模块上之前，应卸下接合螺母。
2. 将接合螺母套到快速连接装置上，并用扳手拧紧到最大 300 in-lb
(34 N-m)。
3. 使用 3/32-in. 六角扳手将限位螺钉拧紧至 30 in-lb。
4. 将线组/可现场接线连接器安装到快速连接装置上。不要拧得过紧。
16 Rosemount 3051S
A
B
“+”
“-”
2019 年 2 月 快速安装指南
图 4-6: 快速连接外壳的引脚
A.
接地
B.
无连接
注
有关接线的其他详细信息请参阅引脚图和线组制造商的安装说明。
4.4
4.5
导线管电气接头的接线（选项 GE 或 GM）
对于配有代码为 GE 或 GM 导线管电气接头的 Rosemount 3051S 变送器，
接线详细信息请参阅线组厂家的安装说明。对于 FM 本安、非易燃或 FM
FISCO 本安危险场所，应按照罗斯蒙特图纸 03151-1009 安装。请参阅
《Rosemount 3051S 参考手册》“附录 B”。
电源
直流电源应提供波动性低于 2% 的电力。总电阻负载是信号引线的电阻以及
控制器、指示器和配套件的负载电阻之和。
注
若使用本质安全栅，则必须包括本质安全栅的电阻。
快速安装指南
17
1387
1000
500
0
10.5 20 30
42.4
Voltage (Vdc)
Load (Ohms)
Operating
Region
快速安装指南 2019 年 2 月
图 4-7: 负载限制
回路的最大电阻 = 43.5 x (供电电压 – 10.5)
现场手持通讯器要求回路的最小电阻为 250 Ω，以便进行通讯。
18 Rosemount 3051S
SAVE
3051:PT 93207
Online
1 Device setup
2 PV 0.00 mbar
3 Analog Output 4.000 mA
4 PV LRV 0.00 mbar
5 PV URV 370.00 mbar
SAVE
3051:PT 93207
Online
1 Overview
2 Configure
3 Service Tools
2019 年 2 月 快速安装指南
5
验证组态
使用任何符合 HART 协议的主机与罗斯蒙特 3051S 通讯并验证其组态。
现场手持通讯器用户界面
快捷键序列因设备驱动程序版本的不同而异。设备驱动程序第 8 版或更早
版本的参考表 5-1。设备驱动程序第 9 版或更新版本的参考 表 5-2。

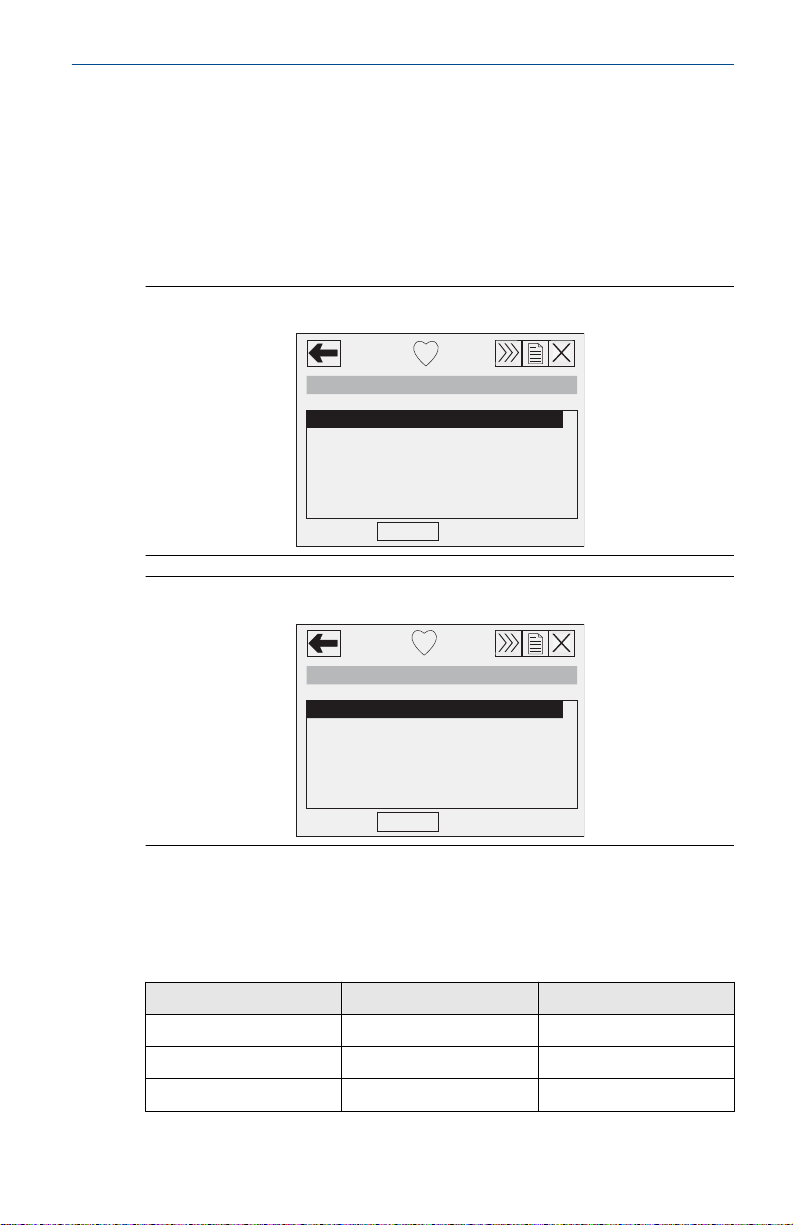

图 5-1: 传统界面 - 设备第 6 或第 7 版和设备驱动程序第 7 版
图 5-2: 设备仪表板 - 设备第 7 版和设备驱动程序第 9 版
有勾号 (✓) 标记的表示基本组态参数。在组态和启动过程中至少应验证这
些参数。
表 5-1: 快捷键序列 - 传统界面（设备第 6 或第 7 版和设备驱动程序第 7
版）
快速安装指南
功能 快捷键序列
报警水平组态
报警和饱和水平
模拟输出报警方向
1, 4, 2, 7, 7
1, 4, 2, 7
1, 4, 2, 7, 6
19
快速安装指南 2019 年 2 月
表 5-1: 快捷键序列 - 传统界面（设备第 6 或第 7 版和设备驱动程序第 7
版） (续)
✓
功能 快捷键序列
模拟输出调校
阵发模式开/关
阵发选项
阻尼
日期
描述符
数模调校（4-20 mA 输
出）
现场设备信息
LCD 显示屏组态
回路测试
传感器量程下限调校
信息
请求序文数目
压力警报组态
Poll Address（轮询地址）
轮询多点变送器 向左箭头, 3, 1, 1
重新映射
重设范围 - 键盘输入
饱和水平组态
换算数模调校（4–20 mA
输出）
换算变量组态
自检（变送器）
传感器信息
传感器温度
传感器量程调校
传感器量程调校点
状态
1, 2, 3, 2
1, 4, 3, 3, 3
1, 4, 3, 3, 4
1, 3, 6
1, 3, 4, 1
1, 3, 4, 2
1, 2, 3, 2, 1
1, 4, 4, 1
1, 3, 7
1, 2, 2
1, 2, 3, 3, 2
1, 3, 4, 3
1, 4, 3, 3, 2
1, 4, 3, 5, 3
1, 4, 3, 3, 1
1, 4, 3, 6
1, 2, 3, 1, 1
1, 4, 2, 7, 8
1, 2, 3, 2, 2
1, 4, 3, 4, 7
1, 2, 1, 1
1, 4, 4, 2
1, 1, 4
1, 2, 3, 3
1, 2, 3, 3, 5
1, 2, 1, 2
20 Rosemount 3051S
2019 年 2 月 快速安装指南
表 5-1: 快捷键序列 - 传统界面（设备第 6 或第 7 版和设备驱动程序第 7
版） (续)
✓
✓
✓
功能 快捷键序列
位号
温度警报组态
转换函数（设置输出类
型）
变送器安全性（写保护）
单位（过程变量）
传感器量程上限调整
零点调校
1, 3, 1
1, 4, 3, 5, 4
1, 3, 5
1, 3, 4, 5
1, 3, 2
1, 2, 3, 3, 3
1, 2, 3, 3, 1
表 5-2: 快捷键序列 - 设备仪表板（设备第 7 版和设备驱动程序第 9 版）
Custom Display
✓
功能 快捷键序列
报警和饱和水平
Burst Mode Control（阵发
模式控制）
Burst Option（阵发选项）
Configuration（定制显示
组态）
阻尼
日期
描述符
数模调校（4-20 mA 输
出）
禁用零点和量程调整
Rerange with Keypad（使
用键盘重设范围）
回路测试
传感器量程下限调校
信息
范围值
2, 2, 1, 7
2, 2, 4, 2
2, 2, 4, 3
2, 1, 3
2, 2, 1, 5
2, 2, 5, 4
2, 2, 5, 5
3, 4, 2
2, 2, 7, 2
2, 2, 1, 3, 1
3, 5, 1
3, 4, 1, 2
2, 2, 5, 6
2, 2, 1, 3
快速安装指南
21
快速安装指南 2019 年 2 月
表 5-2: 快捷键序列 - 设备仪表板（设备第 7 版和设备驱动程序第 9 版）
(续)
✓
✓
✓
功能 快捷键序列
换算数模调校（4–20 mA
输出）
传感器温度/趋势 (3051S)
位号
Transfer Function（转换
函数）
变送器安全性（写保护）
单位
传感器量程上限调整
零点调校
3, 4, 2
3, 3, 3
2, 2, 5, 1
2, 2, 1, 4
2, 2, 7, 1
2, 2, 1, 2
3, 4, 1, 1
3, 4, 1, 3
22 Rosemount 3051S
2019 年 2 月 快速安装指南
6
6.1
6.1.1
调校变送器
变送器出厂前已完全按照用户要求或按照默认的满量程（低范围值=0，高
范围值=高范围上限）进行了标定。
零点调校
先决条件
选择调校程序
1. 模拟零点调校 - 把模拟输出设置为 4 mA。
a. 又称“重设范围”，它把范围下限值范围 (LRV) 设置为等于实
测压力。
b. 显示屏和数字 HART 输出保持不变。
2. 数字零点调校 - 重新标定传感器零点。
a. LRV 不受影响。压力值将为零（在显示屏上和 HART 输出
中）。4 mA 点可能不为零。
b. 变送器必须在出厂标定零压力的 URL 的 3% 以内，以便标定
零点功能。
使用现场手持通讯器
过程
1. 使变送器达到压力平衡或者对其进行释压，并连接现场手持通讯
器。
2. 在通讯器菜单中输入快捷键序列（请参阅现场手持通讯器用户界
面）。
3. 按照所示的指令进行零点调校。
6.1.2
快速安装指南
使用变送器零点调整按钮
过程
要使用变送器按钮执行模拟零点调校，请按住零点调整按钮至少两秒，但
不超过 10 秒。
23
A
B
A B
快速安装指南 2019 年 2 月
图 6-1: 变送器调整按钮（管控网外壳）
A.
零点
B.
量程
图 6-2: 变送器调整按钮（接线盒外壳）
A.
零点
B.
量程
24 Rosemount 3051S
2019 年 2 月 快速安装指南
7
安全仪表系统的安装
对于经过安全认证的安装方式，请参阅《Rosemount 3051S 参考手册》以
了解其安装程序和系统要求。
快速安装指南
25
快速安装指南 2019 年 2 月
8 Rosemount 3051S/3051SFx/3051S-ERS
版本 2.7
欧洲指令信息
欧盟符合性声明的副本可在《快速安装指南》末尾处找到。最新版本的欧
盟符合性声明可在 Emerson.com/Rosemount 上获得。
普通场所认证
按照标准，变送器已经由美国联邦职业安全与健康管理局 (OSHA) 授权的国
家认可测试实验室 (NRTL) 进行了检验和测试，证明了其设计符合基本电
气、机械和防火要求。
安装设备（北美）
US National Electrical Code®(NEC) 和加拿大电气规程 (CEC) 允许在分区中使
用有分类标志的设备，以及在分类中使用有分区标志的设备。标志必须适
合区域类别、气体和温度等级。此信息在相应的规范中明确定义。
8.1 USA
8.1.1
E5 美国防爆 (XP) 和防尘燃 (DIP)
FM16US0090
证书
标准 FM 3600 类 - 2011、FM 3615 类 - 2006、FM 3616 类 - 2011、FM
3810 类 - 2005、ANSI/NEMA 250 - 2003
标志 XP I 类，1 分类，B、C、D 组；DIP II 类，1 分类，E、F、G 组；III
类；T5(-50 °C ≤ Ta ≤ +85 °C)；工厂密封；4X 型
8.1.2
26 Rosemount 3051S
I5 美国本质安全 (IS) 和非易燃 (NI)
FM16US0089X
证书
标准 FM 3600 级 – 2011，FM 3610 级 – 2010，FM 3611 级 – 2004，FM
3810 级 – 2005，NEMA 250 – 2003
标志 IS I 类，1 分类，A、B、C、D 组；II 类，1 分类，E、F、G 组；III
类；I 类，0 区 AEx ia IIC T4；NI 1 类，2 分类，A、B、C、D 组；
T4(–50 °C≤ Ta ≤ +70 °C) [HART]；T4(–50 °C ≤ Ta ≤ +60 °C) [现场总
线]；按照罗斯蒙特图纸 03151-1006 连接时；4X 型
2019 年 2 月 快速安装指南
安全使用的特殊条件：
1. 3051S/3051S-ERS 型压力变送器外壳含铝，受到冲击或摩擦时存在
着火的潜在风险。在安装和使用期间必须小心谨慎，以防止撞击和
摩擦。
注
标记有 NI 1 类，2 分类的变送器可以使用常规的 2 分类接线方法或非易燃
现场接线 (NIFW) 安装在 2 分类场所中。参见图纸 03151-1006。
8.1.3
8.2
8.2.1
IE 美国 FISCO 本质安全
FM16US0089X
证书
标准 FM 3600 级 – 2011，FM 3610 级 – 2010，FM 3611 级 – 2004，FM
3810 级 – 2005，NEMA 250 – 2003
标志 IS CL I，DIV 1，GP A、B、C、D；T4(–50 °C ≤ Ta ≤ +60 °C)；当按照
罗斯蒙特图纸 03151-1006 连接时；4X 型
安全使用的特殊条件
1. Rosemount 3051S/3051S-ERS 压力变送器外壳含铝，受到冲击或摩
擦时存在着火的潜在风险。在安装和使用期间必须小心谨慎，以防
止撞击和摩擦。
：
加拿大
E6 加拿大隔爆、防尘燃和 2 分类
1143113
证书
标准 CAN/CSA C22.2 No. 0-10、CSA 标准 C22.2 No. 25-1966、CSA 标准
C22.2 No. 30-M1986、CAN/CSA C22.2 No. 94-M91、CSA 标准
C22.2 No. 142-M1987、CSA 标准 C22.2 No. 213-M1987、 ANSI/ISA
12.27.01-2003、CSA 标准 C22.2 No. 60529:05
标志 隔爆：I 类，1 分类，B、C、D 组；防尘燃：II 类，1 分类，E、F、G
组；III 类；适合 I 类，1 区，IIB+H2 组，T5；适合 I 类，2 分类，
A、B、C、D 组；适合 I 类，2 区，IIC 组，T5；当按照罗斯蒙特图
纸 03151-1013 连接时；4X 型
8.2.2
快速安装指南
I6 加拿大本质安全
证书
标准 CAN/CSA C22.2 No. 0-10、CSA 标准 C22.2 No. 25-1966、CSA 标准
1143113
C22.2 No. 30-M1986、CAN/CSA C22.2 No. 94-M91、CSA 标准
27
快速安装指南 2019 年 2 月
C22.2 No. 142-M1987、CSA 标准 C22.2 No. 157-92、ANSI/ISA
12.27.01-2003、CSA 标准 C22.2 No. 60529:05
标志 本质安全：I 类，1 分类，A、B、C、D 组；适合 1 类，0 区，IIC，
T3C；当按照罗斯蒙特图纸 03151-1016 [3051S] 03151-1313 [ERS]
连接时；4X 型
8.2.3
8.3
8.3.1
IF 加拿大 FISCO
1143113
证书
标准 CAN/CSA C22.2 No. 0-10、CSA 标准 C22.2 No. 30-M1986、
CAN/CSA C22.2 No. 94-M91、CSA 标准 C 22.2 No. 142-M1987、
CSA 标准 C22.2 No. 157-92、ANSI/ISA 12.27.01-2003、CSA 标准
C22.2 No. 60529:05
标志 FISCO 本质安全：I 类，1 分类，A、B、C、D 组；适合 1 类，0 区，
IIC，T3C；当按照罗斯蒙特图纸 03151-1016 [3051S] 03151-1313
[ERS] 连接时；4X 型
欧洲
E1 ATEX 防燃
KEMA 00ATEX2143X
证书
EN 60079-0:2012+A11:2013、EN 60079-1:2014、EN
标准
60079-26:2015
标志
表 8-1: 过程温度
温度等级 过程温度
T6
T5
T4
II ½ G Ex db IIC T6…T4 Ga/Gb, T6(–60 °C ≤ Ta ≤ +70 °C), T5/T4(–60
°C ≤ Ta ≤ +80 °C)
-60 °C 至 +70 °C
-60 °C 至 +80 °C
-60 °C 至 +120 °C
安全使用的特殊条件 (X)：
1. 本设备包含在类别 1（过程连接）与类别 2（设备的所有其他部件）
之间形成边界的厚度小于 1 mm 的薄壁隔膜。请查阅型号代码和数
据表，以了解隔膜材料的详细信息。在安装、维护和使用期间，应
考虑隔膜所处的环境条件。在预期使用寿命内，应严格按照制造商
的安装和维护说明进行操作，以确保安全性。
28 Rosemount 3051S
2019 年 2 月 快速安装指南
2. 防燃接头不适合维修。
3. 非标准油漆选项可能导致静电放电风险。请避免使用可能导致涂漆
表面积聚静电荷的安装方式，并只使用湿布清洁涂漆表面。如果通
过特殊选项代码订购油漆，请联系制造商以了解更多信息。
4. 合适的电缆、密封接头和插头必须适用于比安装规定的最高温度高
5 °C 的环境。
8.3.2
I1 ATEX 本质安全
证书
标准
标志
表 8-2: 输入参数
U
SuperModule 30 V 300 mA 1.0 W 30 nF 0
3051S...A；3051SF…
A；3051SAL…C
3051S…F；3051SF…F 30 V 300 mA 1.3 W 0 0
3051S …A…M7、M8
或 M9；3051SF …A…
M7、M8 或 M9；
3051SAL…C… M7、
M8 或 M9
3051SAL 或 3051SAM
3051SAL… M7、M8
或 M9；3051SAM…
M7、M8 或 M9
3051SF 的热电阻选项
BAS01ATEX1303X
EN 60079-0: 2012+A11:2013，EN 60079-11：2012
II 1 G Ex ia IIC T4 Ga，T4(-60 °C ≤ Ta ≤ +70 °C)
i
30 V 300 mA 1.0 W 12 nF 0
30 V
30 V 300 mA 1.0 W 12 nF 33 µH
30 V
5 V 500 mA 0.63 W
I
i
300 mA 1.0 W 12 nF 60 µH
300 mA 1.0 W 12 nF 93 µH
P
i
C
i
不适用 不适用
L
i
安全使用的特殊条件 (X)：
快速安装指南
1. 配有一体化防雷端子的 3051S 型变送器不能承受 EN 60079-11:2012
的第 6.3.13 条中规定的 500 V 试验。安装时必须考虑这一点。
2. 按照 IEC/EN 60529，3051S 型 SuperModule 的端子针脚必须达到至
少 IP20 的保护等级。
3. 3051S 型的外壳可能由铝合金制成，并涂有聚氨酯保护漆；但在 0
区中时，应加以保护，防止其受到撞击或磨蚀。
29
快速安装指南 2019 年 2 月
8.3.3 IA ATEX FISCO
证书
标准
标志
BAS01ATEX1303X
EN 60079-0: 2012+A11:2013，EN 60079-11：2012
II 1 G Ex ia IIC T4 Ga，T4(-60 °C ≤ Ta ≤ +70 °C)
表 8-3: 输入参数
参数
电压 U
电流 I
功率 P
电容 C
电感 L
i
i
i
i
i
FISCO
17.5 V
380 mA
5.32 W
0
0
安全使用的特殊条件 (X)：
1. 配有一体化防雷端子的 3051S 型变送器不能承受 EN 60079-11:2012
的第 6.3.13 条中规定的 500 V 试验。安装时必须考虑这一点。
2.
按照 IEC/EN 60529，3051S 型 SuperModule 的端子针脚必须达到至
少 IP20 的保护等级。
3. 3051S 型的外壳可能由铝合金制成，并涂有聚氨酯保护漆；但在 0
区中时，应加以保护，防止其受到撞击或磨蚀。
8.3.4
ND ATEX 防尘
BAS01ATEX1374X
证书
EN 60079-0: 2012+A11:2013，EN 60079-31：2009
标准
标志
II 1 D Ex ta IIIC T105 °C T
V
= 42.4 V
max
95 °C Da，(-20 °C ≤ T a ≤ +85 °C)，
500
安全使用的特殊条件 (X)：
1. 必须采用能将外壳的侵入防护等级至少保持在 IP66 的缆线入口。
2. 未用的缆线入口必须用合适的堵头塞住，将外壳的侵入防护等级至
少保持在 IP66。
3. 缆线入口和堵头必须适合仪表的环境温度，并且能够承受 7J 冲击测
试。
4. SuperModule 必须用螺钉紧固到位，以保证外壳的防护等级。
30 Rosemount 3051S
2019 年 2 月 快速安装指南
8.3.5
8.4
8.4.1
N1 ATEX n 型
BAS01ATEX3304X
证书
EN 60079-0: 2012+A11:2013，EN 60079-15：2010
标准
标志
II 3 G Ex nA IIC T5 Gc，(-40 °C ≤ Ta ≤ +85 °C)，V
max
= 45 V
安全使用的特殊情况 (X)：
1. 此设备不能承受 EN 60079-15:2010 第 6.5 条要求的 500 V 绝缘试
验。安装该设备时必须考虑这一点。
注
RTD 组件未获得 3051SFx n 型认证。
国际
E7 IECEx 防火和防尘
证书 IECEx KEM 08.0010X（防火）
IEC 60079-0:2011、IEC 60079-1:2014、IEC 60079-26:2014
标准
Ex db IIC T6…T4 Ga/Gb，T6(-60 °C ≤ Ta ≤ +70 °C)，T5/T4(-60 °C ≤ T
标志
≤ +80 °C)
表 8-4: 过程温度
温度等级 过程温度
T6
T5
T4
-60 °C 至 +70 °C
-60 °C 至 +80 °C
-60 °C 至 +120 °C
a
安全使用的特殊条件 (X)：
快速安装指南
1. 本设备包含在 EPL Ga（连接件）与 EPL Gb（设备的所有其他部件）
之间形成边界的厚度小于 1 mm 的薄壁膜片。请查阅型号代码和数
据表，以了解膜片材料的详细信息。在安装、维护和使用期间，应
考虑膜片所处的环境条件。在预期使用寿命内，应严格遵照制造商
的安装和维护说明进行操作，以保证安全性。
2. 防火接头不适合维修。
3. 非标准油漆选项可能导致静电放电风险。请避免使用可能导致涂漆
表面积聚静电荷的安装方式，并只使用湿布清洁涂漆表面。如果通
过特殊选项代码订购油漆，请联系制造商以了解更多信息。
31
快速安装指南 2019 年 2 月
4. 合适的电缆、密封接头和插头必须适用于比安装规定的最高温度高
5 °C 的环境。
证书 IECEx BAS 09.0014X（防尘）
标准 IEC 60079-0:2011、IEC 60079-31:2008
8.4.2
标志 Ex ta IIIC T105 °C T50095 °C Da，(-20 °C ≤ Ta ≤ +85 °C)，V
= 42.4 V
安全使用的特殊条件 (X)：
1.
必须采用能将外壳的侵入防护等级至少保持在 IP66 的缆线入口。
2. 未用的缆线入口必须用合适的堵头塞住，将外壳的侵入防护等级至
少保持在 IP66。
3. 缆线入口和堵头必须适合仪表的环境温度，并且能够承受 7J 冲击测
试。
4. 3051S SuperModule 必须用螺钉紧固到位，以维持外壳的进入防
护。
I7 IECEx 本质安全
证书
标准
标志
表 8-5: 输入参数
U
SuperModule 30 V 300 mA 1.0 W 30 nF 0
3051S...A；3051SF…
A；3051SAL…C
3051S…F；3051SF…F 30 V 300 mA 1.3 W 0 0
3051S …A…M7、M8
或 M9；3051SF …A…
M7、M8 或 M9；
3051SAL…C… M7、
M8 或 M9
3051SAL 或 3051SAM
3051SAL… M7、M8
或 M9；3051SAM…
M7、M8 或 M9
IECEx BAS 04.0017X
IEC 60079-0: 2011、IEC 60079-11: 2011
Ex ia IIC T4 Ga，T4(-60 °C ≤ Ta ≤ +70 °C)
i
30 V 300 mA 1.0 W 12 nF 0
30 V
30 V 300 mA 1.0 W 12 nF 33 µH
30 V
I
i
300 mA 1.0 W 12 nF 60 µH
300 mA 1.0 W 12 nF 93 µH
P
i
C
i
max
L
i
32 Rosemount 3051S
2019 年 2 月 快速安装指南
表 8-5: 输入参数 (续)
8.4.3
U
3051SF 的热电阻选项
i
5 V 500 mA 0.63 W
I
i
P
i
C
i
不适用 不适用
安全使用的特殊条件 (X)：
1. 配有一体化防雷端子的 3051S 型变送器不能承受 EN 60079-11:2012
的第 6.3.13 条中规定的 500 V 试验。安装时必须考虑这一点。
2. 按照 IEC/EN 60529，3051S 型 SuperModule 的端子针脚必须达到至
少 IP20 的保护等级。
3. 3051S 型的外壳可能由铝合金制成，并涂有聚氨酯保护漆；但在 0
区中时，应加以保护，防止其受到撞击或磨蚀。
I7 IECEx 本质安全 – I 组 - 采矿（带特殊 A0259 的 I7）
证书
标准
标志
表 8-6: 输入参数
U
SuperModule 30 V 300 mA 1.0 W 30 nF 0
3051S...A；3051SF…
A；3051SAL…C
3051S…F；3051SF…F 30 V 300 mA 1.3 W 0 0
3051S …A…M7、M8
或 M9；3051SF …A…
M7、M8 或 M9；
3051SAL…C… M7、
M8 或 M9
3051SAL 或 3051SAM
3051SAL… M7、M8
或 M9；3051SAM…
M7、M8 或 M9
3051SF 的热电阻选项
IECEx TSA 14.0019X
IEC 60079-0: 2011、IEC 60079-11: 2011
Ex ia I Ma (-60 °C ≤ Ta ≤ +70 °C)
i
I
i
30 V 300 mA 1.0 W 12 nF 0
30 V
300 mA 1.0 W 12 nF 60 µH
30 V 300 mA 1.0 W 12 nF 33 µH
30 V
300 mA 1.0 W 12 nF 93 µH
5 V 500 mA 0.63 W
P
i
C
i
不适用 不适用
L
i
L
i
快速安装指南
33
快速安装指南 2019 年 2 月
安全使用的特殊条件 (X)：
1. 如果此装置配有可选的 90 V 瞬变抑制器，则不能承受 IEC60079-11
第 6.3.13 条要求的 500 V 绝缘试验。在安装此装置时必须考虑这一
点。
2. 为了确保安全使用，在安装过程中应考虑以上输入参数。
3. 厂家要求，在 I 组应用中，只能使用配有不锈钢制成的外壳、护盖
和传感器模块外壳的装置。
8.4.4 IG IECEx FISCO
证书
标准
标志
IECEx BAS 04.0017X
IEC 60079-0: 2011、IEC 60079-11: 2011
Ex ia IIC T4 Ga，T4(-60 °C ≤ Ta ≤ +70 °C)
表 8-7: 输入参数
参数
电压 U
电流 I
功率 P
电容 C
电感 L
i
i
i
i
i
FISCO
17.5 V
380 mA
5.32 W
0
0
安全使用的特殊条件 (X)：
1. 配有一体化防雷端子的 3051S 型变送器不能承受 EN 60079-11:2012
的第 6.3.13 条中规定的 500 V 试验。安装时必须考虑这一点。
2. 按照 IEC/EN 60529，3051S 型 SuperModule 的端子针脚必须达到至
少 IP20 的保护等级。
3. 3051S 型的外壳可能由铝合金制成，并涂有聚氨酯保护漆；但在 0
区中时，应加以保护，防止其受到撞击或磨蚀。
8.4.5
IG IECEx 本质安全 – I 组 - 采矿（带特殊 A0259 的 IG）
证书
标准
IECEx TSA 04.0019X
IEC 60079-0: 2011、IEC 60079-11: 2011
标志 FISCO 现场设备 Ex ia I Ma，(-60 °C ≤ Ta ≤ +70 °C)
34 Rosemount 3051S
2019 年 2 月 快速安装指南
表 8-8: 输入参数
8.4.6
参数
电压 U
电流 I
功率 P
电容 C
电感 L
i
i
i
i
i
FISCO
17.5 V
380 mA
5.32 W
0
0
安全使用的特殊条件 (X)：
1. 如果此装置配有可选的 90 V 瞬变抑制器，则不能承受 IEC60079-11
第 6.3.13 条要求的 500 V 绝缘试验。在安装此装置时必须考虑这一
点。
2. 为了确保安全使用，在安装过程中应考虑以上输入参数。
3. 厂家要求，在 I 组应用中，只能使用配有不锈钢制成的外壳、护盖
和传感器模块外壳的装置。
N7 IECEx n 型
证书
标准
标志
IECEx BAS 04.0018X
IEC 60079-0: 2011、IEC 60079-15: 2010
Ex nA IIC T5 Gc，(-40 °C ≤ Ta ≤ +85 °C)
安全使用的特殊情况 (X)：
8.5
8.5.1
巴西
E2 INMETRO 防火
证书
标准 ABNT NBR IEC 60079-0:2008 + 勘误表 1:2011、ABNT NBR IEC
标志
快速安装指南
1. 此设备不能承受 EN 60079-15:2010 第 6.5 条要求的 500 V 绝缘试
验。安装该设备时必须考虑这一点。
UL-BR 15.0393X
60079-1:2009 + 勘误表 1:2011、ABNT NBR IEC 60079-26:2008 + 勘
误表 1: 2008
Ex db IIC T* Ga/Gb，T6(-60 °C ≤ Ta ≤ +70 °C)，T5/T4(-60 °C ≤ Ta ≤
+80 °C)，IP66
35
快速安装指南 2019 年 2 月
安全使用的特殊条件 (X)：
1. 本设备在 0 区（过程连接）与 1 区（设备的所有其他部件）之间包
含有厚度小于 1 mm 的隔离薄壁膜片。咨询型号代码和数据表，以
了解膜片材料的详细信息。在安装、维护和使用期间，应考虑膜片
所处的环境条件。在预期使用寿命内，应严格遵照制造商的维护说
明进行操作，以保证安全性。
2. 防火接头不适合维修。
3. 非标准油漆选项可能导致静电放电风险。请避免使用可能导致涂漆
表面积聚静电荷的安装方式，并只使用湿布清洁涂漆表面。如果通
过特殊选项代码订购油漆，请联系制造商以了解更多信息。
8.5.2
I2/IB INMETRO 本质安全/FISCO
UL-BR 15.0392X
证书
ABNT NBR IEC 60079-0:2013、ABNT NBR IEC 60079-11:2013
标准
Ex ia IIC T4 Ga (-60 °C ≤ Ta ≤ +70 °C)，IP66
标志
安全使用的特殊条件 (X)：
1. 天线的表面电阻率大于 1 GΩ。为了避免静电聚集，请勿使用溶剂或
干布擦拭或清洁。
2. 701PBKKF 型电源模块可在危险区域中更换。电源模块的表面电阻
率大于 1 GΩ，该模块必须正确安装在无线设备外壳中。在往返于安
装点的运输过程中必须小心，以防止静电积聚。
3. 3051S 型的外壳可能由铝合金制成，并涂有聚氨酯保护漆；但在要
求 EPL Ga 的区域中时，应加以保护，防止其受到撞击或磨蚀。
表 8-9: 输入参数
U
SuperModule 30 V 300 mA 1.0 W 30 nF 0
3051S...A；3051SF…
A；3051SAL…C
3051S…F；3051SF…F 30 V 300 mA 1.3 W 0 0
3051S…F…IB；
3051SF…F…IB
i
30 V 300 mA 1.0 W 12 nF 0
17.5 V 380mA 5.32 W 0 0
I
i
P
i
C
i
L
i
36 Rosemount 3051S
2019 年 2 月 快速安装指南
表 8-9: 输入参数 (续)
8.6
8.6.1
U
3051S …A…M7、M8
或 M9；3051SF …A…
M7、M8 或 M9；
3051SAL…C… M7、
M8 或 M9
3051SAL 或 3051SAM
3051SAL… M7、M8
或 M9；3051SAM…
M7、M8 或 M9
3051SF 的热电阻选项
i
30 V
30 V 300 mA 1.0 W 12 nF 33 µH
30 V
5 V 500 mA 0.63 W
I
i
300 mA 1.0 W 12 nF 60 µH
300 mA 1.0 W 12 nF 93 µH
P
i
C
i
不适用 不适用
中国
E3 中国防火和防尘燃
3051S: GYJ16.1249X
证书
3051SFx: GYJ16.1466X
3051S-ERS: GJY15.1406X
3051S: GB3836.1-2010、GB3836.2-2010、GB3836.20-2010、
标准
GB12476.1-2013、GB12476.5-2013
3051SFx: GB3836.1-2010、GB3836.2-2010、GB3836.20-2010、
GB12476.1-2013、GB 12476.5-2013
3051S-ERS: GB3836.1-2010、GB3836.2-2010、GB3836.20-2010
3051S: Ex d IIC T6…T4; Ex tD A20 T105 °C T
标志
3051SFx: Ex d IIC T4~T6 Ga/Gb; Ex tD A20 IP66 T105 °CT
IP66
3051S-ERS: Ex d IIC T4~T6 Ga/Gb
95 °C；IP66
500
500
L
i
95 °C；
产品安全使用特殊条件
• 证书编号后缀 “X” 表明产品具有安全使用特殊条件: 涉及隔爆接合面的
• 产品使用注意事项
快速安装指南
维修须联系产品制造商.
1. 用于爆炸性气体环境中, 产品使用环境温度与温度组别和介质温
度的关系为:
温度组别 环境温度 过程温度
T6 -60 °C ≤ Ta ≤ +70 °C -60 °C ≤ Ta ≤ +70 °C
37
快速安装指南 2019 年 2 月
温度组别 环境温度 过程温度
T5 -60 °C ≤ Ta ≤ +80 °C -60 °C ≤ Ta ≤ +80 °C
T4 -60 °C ≤ Ta ≤ +80 °C -60 °C ≤ Ta ≤ +120 °C
2. 用于爆炸性粉尘环境中, 产品使用环境温度为: -20 °C ≤ Ta ≤ +85
°C
3. 产品外壳设有接地端子, 用户在使用时应可靠接地.
4. 安装现场应不存在对产品外壳有腐蚀作用的有害气体.
5. 现场安装时, 电缆引入口须选用国家指定的防爆检验机构按检验
认可, 具有 Ex dⅡC, Ex tD A20 IP66 防爆等级的电缆引入装置或堵
封件, 冗余电缆引入口须用堵封件有效密封.
6. 用于爆炸性气体环境中, 现场安装, 使用和维护必须严格遵守 “断
电后开盖!” 的警告语. 用于爆炸性粉尘环境中, 现场安装, 使用和
维护必须严格遵守 “爆炸性粉尘场所严禁开盖!” 的警告语.
7. 用于爆炸性粉尘环境中, 产品外壳表面需保持清洁, 以防粉尘堆
积, 但严禁用压缩空气吹扫.
8. 用户不得自行更换该产品的零部件, 应会同产品制造商共同解决
运行中出现的故障, 以杜绝损坏现象的发生.
9. 产品的安装, 使用和维护应同时遵守产品使用说明书,
GB3836.13-2013 “爆炸性环境 第 13 部分: 设备的修理, 检修, 修
复和改造”, GB3836.15-2000 “爆炸性气体环境用电气设备 第 15
部分: 危险场所电气安装（煤矿除外）”, GB3836.16-2006 “爆炸
性气体环境用电气设备 第 16 部分: 电气装置的检查和维护（煤
矿除外）”, GB50257-2014 “电气装置安装工程爆炸和火灾危险
环境电力装置施工及验收规范” 和 GB15577-2007 “粉尘防爆安
全规程”, GB12476.2-2010 “可燃性粉尘环境用电气设备 第 2 部
分: 选型和安装”的有关规定.
8.6.2
I3 中国本质安全
证书 3051S: GYJ16.1250X [美国、中国、新加坡制造]
3051SFx: GYJ16.1465X [美国、中国、新加坡制造]
3051S-ERS: GYJ16.1248X [美国、中国、新加坡制造]
3051S: GB3836.1-2010，GB3836.4-2010，GB3836.20-2010
标准
3051SFx: GB3836.1/4-2010、GB3836.20-2010、
GB12476.1-2013、GB12476.5-2013
38 Rosemount 3051S
2019 年 2 月 快速安装指南
3051S-ERS: GB3836.1-2010，GB3836.4-2010，GB3836.20-2010
3051S: Ex ia IIC T4 Ga
标志
3051SFx: Ex ia IIC T4 Ga，Ex tD A20 IP66 T105 °CT
500
95 °C
3051S-ERS: Ex ia IIC T4 Ga
产品安全使用特殊条件:
• 证书编号后缀 “X” 表明产品具有安全使用特殊条件:
1. 产品外壳含有轻金属, 用于 0 区时需注意防止由于冲击或摩擦产
生的点燃危险.
2. 当选择 T1 瞬态抑制端子时, 此设备不能承受 GB3836.4-2010 标
准中第 6.3.12 条规定的 500V 交流有效值试验电压的介电强度试
验.
3. Transmitter output 为 X 时, 天线表面电阻大于 1 GΩ, 为了避免静
电积聚, 不允许用溶剂或者干布擦拭; 电源模块表面电阻大于 1
GΩ, 如果在危险区域更换, 则需要避免静电积聚; 只能使用由原制
造厂提供的 P/N 753-9220-XXXX 电池.
• 产品使用注意事项:
1. 产品使用环境温度为:
用于爆炸性气体环境中, 产品使用环境温度为: - 60 °C ≤ Ta ≤ +70
°C
用于爆炸性粉尘环境中, 产品使用环境温度为: - 20 °C ≤ Ta ≤ +85
°C
快速安装指南
2. 本安电气参数:
型号 端子 最高输
3051SA
L_C
3051SA
L_C…
M7/M8/
M9
3051SA
L,
3051SA
M
+, -,
CAN
+, -
+, -,
CAN
入电压
Ui（V）
30 300 1 12 0
30 300 1 12 60
30 300 1 12 33
最大输
入电流
Ii
（mA）
最大输
入功率
Pi
（W）
最大内部等效参数
Ci
（nF）Li（μH）
39
快速安装指南 2019 年 2 月
型号 端子 最高输
3051SA
L…
M7/M8/
M9
3051SA
M…
M7/M8/
M9
变送器输出端子 最高输
SuperM
odule
A +, - 30 300 1 12 0
A 配
M7, M8
或 M9
显示
F +, - 30 300 1.3 0 0
FISCO +, - 17.5 380 5.32 0 0
+, - 30 300 1 12 93
+, -,
CAN
+, -,
CAN
入电压
Ui（V）
入电压
Ui（V）
30 300 1 30 0
30 300 1 12 60
最大输
入电流
Ii
（mA）
最大输
入电流
Ii
（mA）
最大输
入功率
Pi
（W）
最大输
入功率
Pi
（W）
最大内部等效参数
Ci
（nF）Li（μH）
最大内部等效参数
Ci
（nF）Li（μH）
RTD 选
项
- 5 500 0.63 - -
注: 本安电气参数符合 GB3836.19-2010 对 FISCO 现场仪表的参
数要求.
3. 选择 Remote Mount 选项 M7, M8, M9 时, 电缆分布电容小于
24nF, 分布电感小于 60µH.
4. 该产品必须与已通过防爆认证的关联设备配套共同组成本安防
爆系统方可使用于爆炸性气体环境. 其系统接线必须同时遵守本
产品和所配关联设备的使用说明书要求, 接线端子不得接错.
5. 用户不得自行更换该产品的零部件, 应会同产品制造商共同解决
运行中出现的故障, 以杜绝损坏现象的发生.
40 Rosemount 3051S
2019 年 2 月 快速安装指南
6. 用于爆炸性粉尘环境中, 电缆引入口须选用国家指定的防爆检验
机构按检验认可, 具有 Ex tD A20 IP66 防爆等级的电缆引入装置
或堵封件, 冗余电缆引入口须用堵封件有效密封.
7. 产品的安装, 使用和维护应同时遵守产品使用说明书,
GB3836.13-2013 “爆炸性环境 第 13 部分: 设备的修理, 检修, 修
复和改造”, GB3836.15-2000 “爆炸性气体环境用电气设备 第 15
部分: 危险场所电气安装（煤矿除外）”, GB3836.16-2006 “爆炸
性气体环境用电气设备 第 16 部分: 电气装置的检查和维护（煤
矿除外）”, GB3836.18-2010 “爆炸性环境 第 18 部分: 本质安全
系统” 和 GB50257-2014 “电气装置安装工程爆炸和火灾危险环
境电力装置施工及验收规范” 和 GB15577-2007 “粉尘防爆安全
规程”, GB12476.2-2010 “可燃性粉尘环境用电气设备第 2 部分”:
选型和安装的有关规定.
8.6.3
N3 中国 n 型
证书
标志
产品安全使用特殊条件
• 产品防爆合格证号后缀 “X” 代表产品安全使用有特殊条件: 产品选用瞬
态保护端子板（c 中包含 T1 选项）时, 设备不能承受 500V 对地电压试
验 1 分钟, 安装时需考虑在内.
• 产品使用注意事项
3051S，3051SHPGYJ17.1354X
3051SFX: GYJ17.1355X
Ex nA IIC T5 Gc
1. 产品使用环境温度范围为: - 40 °C ≤ Ta ≤ +85 °C
2. 最高输入电压: 45V
3. 现场安装时, 电缆引入口须选用经国家指定的防爆检验机构检验
认可的, 具有 Ex eⅡC Gb 或 Ex nA ⅡC Gc 防爆等级的电缆引入装置
或堵封件, 冗余电缆引入口须用堵封件有效密封.
4. 安装现场确认无可燃性气体存在时方可维修.
5. 用户不得自行更换该产品的零部件, 应会同产品制造商共同解决
运行中出现的故障, 以杜绝损坏现象的发生.
6. 产品的安装, 使用和维护应同时遵守产品使用说明书,
GB3836.13-2013 “爆炸性环境 第 13 部分: 设备的修理, 检修, 修
复和改造”, GB3836.15-2000 “爆炸性气体环境用电气设备 第 15
部分: 危险场所电气安装（煤矿除外）”, GB3836.16-2006 “爆炸
性气体环境用电气设备 第 16 部分: 电气装置的检查和维护（煤
快速安装指南
41
快速安装指南 2019 年 2 月
矿除外）” , GB50257-2014 “电气装置安装工程爆炸和火灾危险
环境电力装置施工及验收规范” 的有关规定.
8.7
8.7.1
8.7.2
8.7.3
8.8
8.8.1
EAC - 白俄罗斯、哈萨克斯坦、俄罗斯
EM 海关联盟技术法规 (EAC) 防火和防尘燃
证书
标志
RU C-US.AA87.B.00378
Ga/Gb Ex d IIC T6…T4 X
Ex tb IIIC T105 °C T
Ex ta IIIC T105 °C T
500
500
95 °C Db X
95 °C Da X
IM 海关联盟技术法规 (EAC) 本质安全
证书
标志
RU C-US.AA87.B.00378
0Ex ia IIC T4 Ga X
海关联盟技术法规 (EAC) 本质安全
证书：
标志：
RU C-US.AA87.B.00378
0Ex ia IIC T4 Ga X
日本
E4 日本防火
证书
标志
CML 17JPN1147X
Ex d IIC T6…T4 Ga/Gb
温度等级 环境温度 过程温度
T6
T5
T4
安全使用的特殊条件：
1. 本设备包含在 EPL Ga（连接件）与 EPL Gb（设备的所有其他部件）
之间形成边界的厚度小于 1mm 的薄壁隔膜。请查阅型号代码和数
据表，以了解隔膜材料的详细信息。安装、维护和使用装置时应考
虑隔膜所受到影响的环境条件。在预期使用寿命内，应严格按照制
造商的安装和维护说明进行操作，以确保安全性。
2. 防燃接头不适合维修。
42 Rosemount 3051S
-40 °C 至 +70 °C -60 °C 至 +70 °C
-40 °C 至 +75 °C -60 °C 至 +80 °C
-40 °C 至 +75 °C -60 °C 至 +120 °C
2019 年 2 月 快速安装指南
3. 非标准油漆选项可能导致静电放电风险。请避免使用可能导致涂漆
表面积聚静电荷的安装方式，并只使用湿布清洁涂漆表面。如果通
过特殊选项代码订购油漆，请联系制造商以了解更多信息。
8.9
8.9.1
8.9.2
8.10
韩国
EP 韩国防火
证书 12-KB4BO-0180X [美国制造]，11-KB4BO-0068X [新加坡制造]
Ex d IIC T6...T4
标志
IP 韩国本质安全
证书 12-KB4BO-0202X [HART - 美国制造]、12-KB4BO-0204X [现场总线 -
美国制造]、12-KB4BO-0203X [HART - 新加坡制造]、13-
KB4BO-0296X [现场总线 - 新加坡制造]
Ex ia IIC T4
标志
组合
K1
K2
K5
K6
K7
KA
KB
KC
KD
KG
KM
KP
E1、I1、N1 和 ND 的组合
E2 和 I2 的组合
E5 和 I5 的组合
E6 和 I6 的组合
E7、I7 和 N7 的组合
E1、I1、E6 和 I6 的组合
E5、I5、E6 和 I6 的组合
E1、I1、E5 和 I5 的组合
E1、I1、E5、I5、E6 和 I6 的组合
IA、IE、IF 和 IG 的组合
EM 和 IM 的组合
EP 和 IP 的组合
8.11
8.11.1
快速安装指南
其他认证
SBS 美国船级社 (ABS) 型式认证
证书
17-RJ1679518-PDA
43
快速安装指南 2019 年 2 月
预定用途 在 ABS 类船只、海上和近海设施上的液体、气体或蒸汽应用中
测量表压或绝压。
8.11.2
8.11.3
SBV 法国船级社 (BV) 型式认证
31910 BV
证书
要求 法国船级社钢船分类规则
应用 船级符号：AUT-UMS、AUT-CCS、AUT-PORT 和 AUT-IMS。
SDN 挪威船级社 (DNV) 型式认证
证书
预定用途 挪威船级社的舰船、高速和轻型船只分类规则以及挪威船级社
应用
场所等级
类型
温度
湿度
振动
EMC A
外壳
TAA00000K9
的近海标准
3051S
D
B
A
D/IP66/IP68
8.11.4
SLL 劳埃德船级社 (LR) 型式认证
证书
11/60002
应用 环境分类 ENV1、ENV2、ENV3 和 ENV5
8.11.5
44 Rosemount 3051S
D3 贸易交接 – 加拿大测量精度认证 [仅 3051S]
证书
AG-0501，AV-2380C
2019 年 2 月 快速安装指南
9
罗斯蒙特 3051S 符合性声明
快速安装指南
45
快速安装指南 2019 年 2 月
46 Rosemount 3051S
2019 年 2 月 快速安装指南
快速安装指南
47
快速安装指南 2019 年 2 月
48 Rosemount 3051S
ᴹ

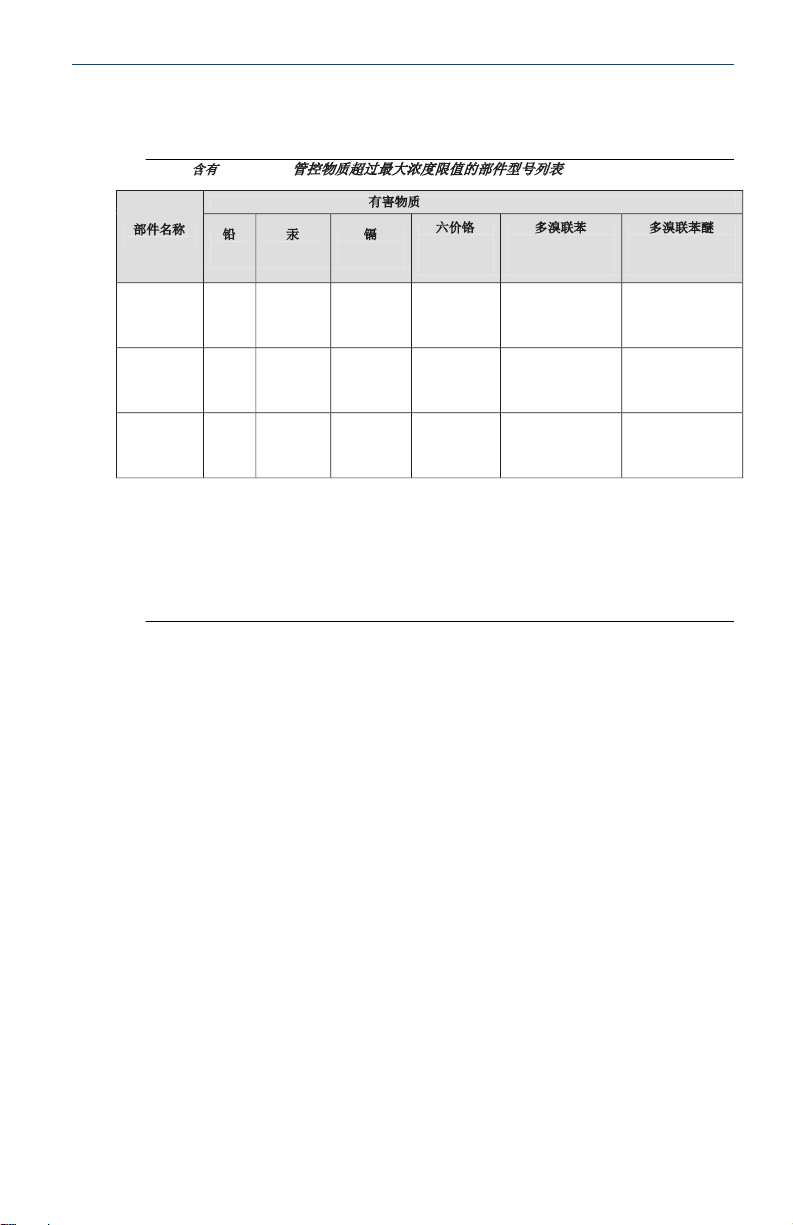

China RoHS
㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘
Rosemount 3051S
List of Rosemount 3051S Parts with China RoHS Concentration above MCVs
䜘Ԧ〠
Part Name
ᴹᇣ⢙䍘
/ Hazardous Substances
䫵
Lead
(Pb)
⊎
Mercury
(Hg)
䭹
Cadmium
(Cd)
ޝԧ䬜
Hexavalent
Chromium
(Cr +6)
ཊⓤ㚄㤟
Polybrominated
biphenyls
(PBB)
ཊⓤ㚄㤟䟊
Polybrominated
diphenyl ethers
(PBDE)
⭥ᆀ㓴Ԧ
Electronics
Assembly
X O O O O O
༣փ㓴Ԧ
Housing
Assembly
X O O X O O
Րᝏಘ㓴Ԧ
Sensor
Assembly
X O O X O O
ᵜ㺘Ṭ㌫ᦞ
SJ/T11364
Ⲵ㿴ᇊ㘼ࡦ
This table is proposed in accordance with the provision of SJ/T11364.
O:
Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ
GB/T 26572
ᡰ㿴ᇊⲴ䲀䟿㾱≲
O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of
GB/T 26572.
X:
Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ
GB/T 26572
ᡰ㿴ᇊⲴ䲀䟿㾱≲
X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above
the limit requirement of GB/T 26572.
2019 年 2 月 快速安装指南
10
中国 RoHS
快速安装指南
49
快速安装指南 2019 年 2 月
50 Rosemount 3051S
2019 年 2 月 快速安装指南
快速安装指南
51
*00825-0106-4801*
00825-0106-4801, Rev. NC
快速安装指南
2019 年 2 月
www.emerson.com
有关更多信息
©
2019 艾默生。 保留所有权利。
艾默生销售条款和条件可应要求提供。
Emerson 徽标是艾默生电气公司的商标和
服务标志。 Rosemount 是艾默生公司集
团旗下公司的标志。 所有其他标志归其
各自所有者所有。
:
Loading...
