罗斯蒙特 3051 压力变送器和
罗斯蒙特 3051CF 系列流量计
采用 4—20 mA HART® 第 5 和第 7 版协议
快速安装指南
00825-0106-4007，DC 版
2019 年 2 月
注
在安装变送器之前，应确认在主机系统中是否载入了正确的设备驱动程序。请参阅页码 3 系统
准备内容。
2012F160-11
2010F229-11
00825-0106-4007*
快速安装指南
警告
2019 年 2 月
注意
本指南提供了罗斯蒙特 3
除、隔爆、防火或本质安全 (I.S.) 安装的说明。更多说明，请参阅罗斯蒙特 3051 HART 第 5 版和第 7 版
的参考手册。本手册的电子版还可从 Emerson.com/Rosemount 获得。
爆炸可能会导致死亡或严重伤害。
在易爆环境中安装本变送器时，请务必遵守适用的当地、国家和国际标准、规范及规程。请参阅罗斯蒙
特 3051 参考手册
在易爆环境中连接基于 HART 的通讯器时，应确保按照本质安全或非易燃现场接线的规程安装回路中
的仪表。
隔爆 / 防火安装中，不得在设备通电的情况下拆卸变送器盖。
过程泄漏可能导致伤亡。
为了避免过程泄漏，请务必使用专门与对应的法兰接头配合实现密封的 O 型圈。
触电可能会导致死亡或严重伤害。
避免接触引线和接线端子。引线上可能存在高压，会导致触电。
导线管 / 电缆入口
除非另外标明，否则变送器外壳中的导线管 / 电缆入口采用
标有 “M20” 的入口为 M20 × 1.5 螺纹牙形。在具有多个导线管入口的装置上，所有入口都采用相同的
螺纹牙型。
在封闭这些入口时，只能使用具有相容螺纹牙型的堵头、接头、密封接头或导线管。
051 变送器的基本安装指导。本指南不提供组态、诊断、维护、检修、故障排
的认证部分，了解是否存在与安全安装相关的任何限制。
1
/2—14 NPT 螺纹牙形。
目录
系统准备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
变送器的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
安装变送器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
转动外壳 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
设置开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
接线并上电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
验证组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
调校变送器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
安全仪表系统的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2
2016 年 7 月
1.0 系统准备
1.1 确认 HART 版本的功能
若使用基于 HART 的控制系统或资产管理系统，在安装变送器之前，请确认
该系统的 HART 功能。并不是所有系统都能够通过 HART 第 7 版协议进行通
讯。此变送器可组态为使用 HART 第 5 版或第 7 版。
更改变送器的 HART 版本的说明请参阅页码 13。
快速安装指南
1.2 确认设备驱动程序是否正确
检查在系统中是否已装载了最新的设备驱动程序（DD/DTM
确通讯。
可从 EmersonProcess.com 或 hartcomm.org 下载最新的设备驱动程序。
罗斯蒙特 3051 设备版本和驱动程序
表 1 提供必要的信息，以确保您具有设备的正确设备驱动程序和文档资料。
表 1. 罗斯蒙特 3051 设备版本和文件
识别设备 寻找设备驱动程序 查看说明 查看功能
软件
发布日期
2011 年
12 月
1998 年
1 月
1. NAMUR 软件版本在设备的硬件标牌上。按照 NE53，最低有效级别的 X (1.0.X) 版本不会对设备的功能或操
作进行更改，亦不会被记录到设备的修订历史中。
2. HART 软件版本可使用支持 HART 的组态工具读取。
3. 设备驱动程序文件名使用设备和 DD 版本，例如 10_01。HART 协议用于使旧版的设备驱动程序能够继续
与新 HART 设备通讯。为了使用新功能，必须下载新设备驱动程序。建议下载新设备驱动程序文件，以保
证能够使用全部功能。
4. 可选择 HART 第 5 或第 7 版、电源诊断功能、通过安全认证、就地操作员界面、过程警报、换算变量、可
配置报警、扩展工程单位。
NAMUR 软
(1)
件版本
1.0.0 01
不适用
HART 软件
版本
178 5 3 00809-0106-4001
HART 通
(2)
用版本
设备版本
7 10
5 9
(3 )
手册文档编号 软件变更
00809-0106-4007
™
），以确保正
(4)
请参阅脚注 4 以获
得变更清单。
不适用
3
快速安装指南
流向
流向
流向

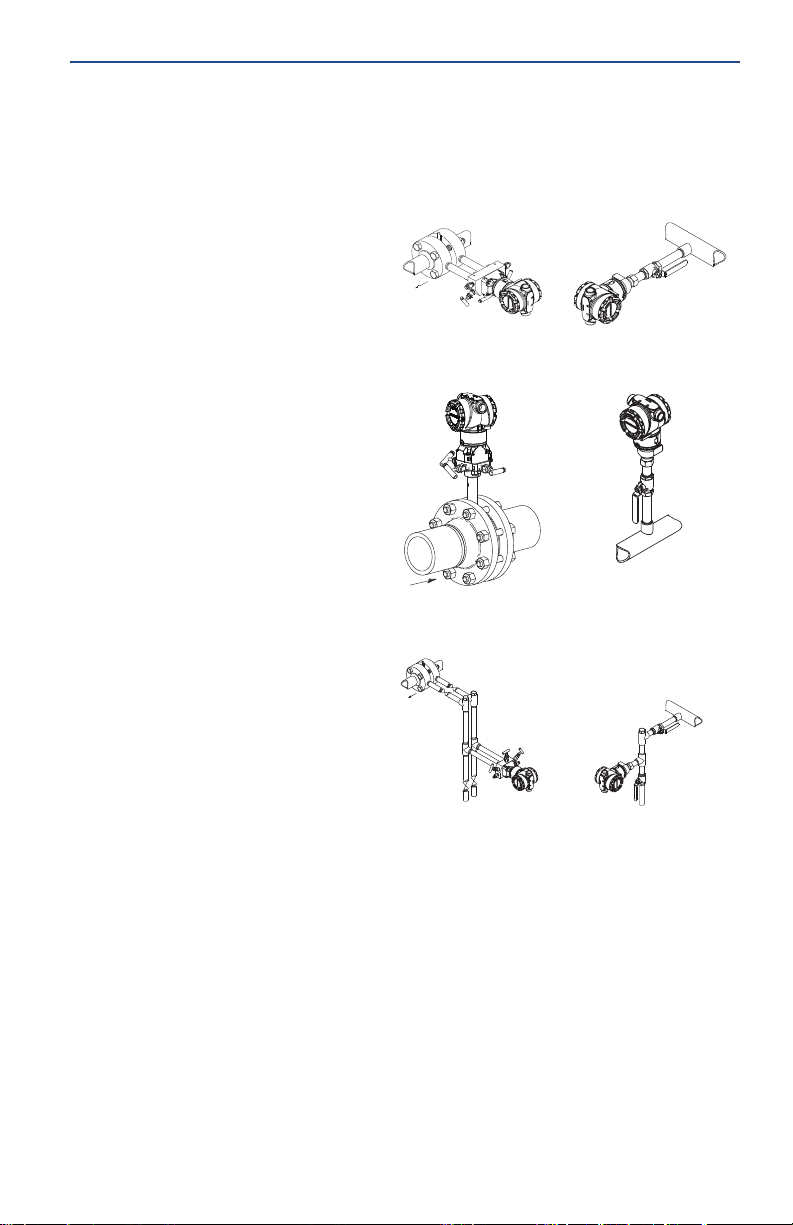

2.0 变送器的安装
2.1 安装变送器
液体应用
1. 将分流接头置于管道的
侧面。
2. 安装在分流接头的侧面
或底部。
3. 安装变送器时应使排液 /
排气阀向上。
气体应用
1. 将分流接头置于管道的
顶部或侧面。
2. 安装在分流接头的侧面
或顶部。
2019 年 2 月
共平面式 直连式
Flow
Flow
蒸汽应用
1. 将分流接头置于管道的
侧面。
2. 安装在分流接头的侧面
或底部。
3. 将引压管内充满冷却水。
4
Flow
2016 年 7 月
快速安装指南
图 1. 面板和管道安装
面板安装式
(1)
共平面法兰
传统法兰
管道安装式
1.5/16 11/2 面板安装螺栓由用户提供。
罗斯蒙特 3051T
5
快速安装指南
B
4 x 2.88-in. (73mm)
A
4 x 1.75-in. (44mm)
C
4 x 1.75-in.
(44mm)
4 x 1.50-in.
(38mm)
D
4 x 1.75-in. (44mm)
4 x 2.25-in. (57mm)
44 毫米（4 × 1.75 英寸）
44 毫米
（4 × 1.75 英寸）
38 毫米
（4 × 1.50 英寸）
57 毫米（4 × 2.25 英寸）
44 毫米（4 × 1.75 英寸）
73 毫米（4 × 2.88 英寸）
栓接的注意事项
如果安装变送器时需要组装过程法兰、阀组或法兰接头，请按照以下组装指南
进行操作，确保变送器密封紧密，以实现最佳性能。必须使用随变送器附带的
螺栓或由艾默生作为备件销售的螺栓。第 6 页上的图 2 显示正确组装变送器所
需的常用变送器组件以及螺栓长度。
图 2. 常用变送器组件
A. 带共平面法兰的变送器
B. 带共平面法兰和可选法兰接头的变送器
C. 带传统法兰和可选法兰接头的变送器
D. 带共平面法兰和可选阀组与法兰接头的变送器
2019 年 2 月
螺栓通常为碳钢或不锈钢材质。请对照第 7 页上的表 2 查看螺栓顶部的标记来
确定螺栓材质。若螺栓材质未在表 2 中示出，请与当地的艾默生代表联系了解
更多信息。
请按照以下步骤安装螺栓：
1. 碳钢螺栓无需润滑，不锈钢螺栓本身即带有润滑涂层，以方便安装。但是，
安装任何一种螺栓时都不能额外涂敷润滑剂。
2. 用手指先拧紧螺栓。
3. 按交叉模式将螺栓拧至初始扭矩值。
有关初始力矩值，请参阅表 2。
4. 按相同的交叉模式将螺栓拧至最终扭矩值。
有关最终扭矩值，请参阅表 2。
5. 在加压前请确认法兰螺栓伸出隔振片。
6
2016 年 7 月
316
316
316
SW
316
STM
316
R
B8M
A

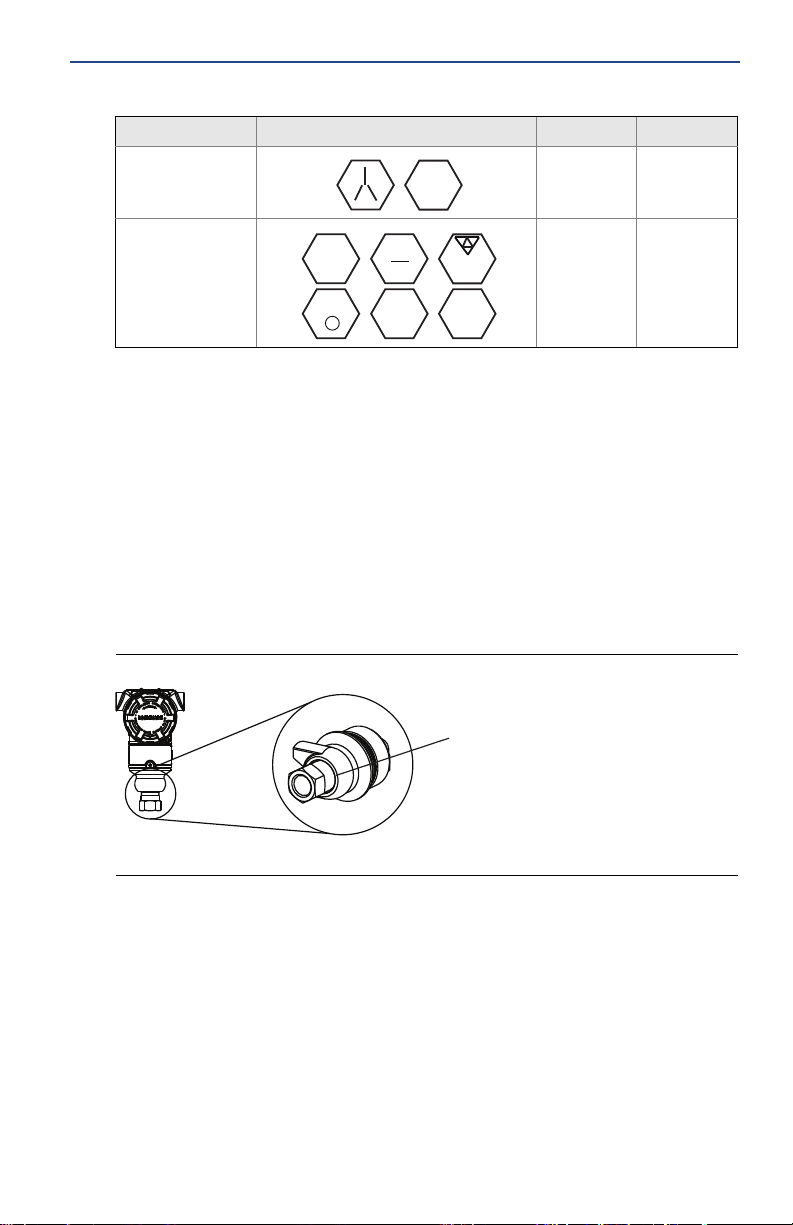

表 2. 法兰和法兰接头螺栓的扭矩值
螺栓材料 螺栓头标记 初始扭矩 最终扭矩
快速安装指南
碳钢 (CS) 300 英寸 - 磅 650 英寸 - 磅
不锈钢 (SST) 150 英寸 - 磅 300 英寸 - 磅
B7M
外壳的环境密封
在导线管的外螺纹上需要缠螺纹密封 (PTFE) 带或涂螺纹密封胶，以实现防水 / 尘
导线管密封并达到 NEMA
护等级，请咨询工厂。
对于 M20 螺纹，安装管堵，使螺纹完全啮合或直到出现机械阻力。
®
4X 型、IP66 和 IP68 要求。如果要求达到其他外壳防
直连式表压变送器的朝向
直连式表压变送器的低压侧（参考大气压力）位于外壳之后的变送器颈部。排
气通路在外壳和传感器之间绕变送器回旋 360°。（请参阅图 3。）
变送器在安装时应使排气通道保持通畅，无任何阻碍，包括但不仅限于油漆、
灰尘、以及润滑剂，以便排出工艺介质。
图 3. 直连式表压变送器低压侧
A. 低压侧开口（大气压力参考）
安装高压锥形螺纹接头
该变送器出厂时就配有专为高压应用而设计的高压接头。按照下面的步骤可将
变送器正确连接至过程：
1. 将与过程相容的润滑剂涂到接头螺母的螺纹处。
2. 把接头螺母滑移到管上，然后将套圈穿到管端上（套圈为反向螺纹）。
3. 将少量与过程相容的润滑剂涂到管的锥面，这有助于防止磨损并便于密封。
把管子插入接头，然后用手拧紧。
4. 将接头螺母以 25 英尺磅的扭矩拧紧。
7
快速安装指南
A
注
为确保安全和检测泄漏，变送器内部设计有泄液孔。如果流体开始从泄液孔泄漏，则应
隔离过程压力，并断开变送器，然后重新密封直到泄漏得以解决。
2.2 转动外壳
为了便于进行现场接线或更好地查看可选的 LCD 显示屏：
5
1. 使用
2. 将外壳从其原始位置向左或向右转动（不超过 180°）。
注
转动过大可能会损坏变送器。
3. 在到达预定位置时，重新拧紧外壳转动限位螺钉，但扭矩不应超过 7 英寸磅。
图 4. 变送器外壳限位螺钉
/64 英寸六角扳手拧松外壳转动限位螺钉。
(1)
2019 年 2 月
A. 外壳转动限位螺钉（5/64 英寸）
2.3 设置开关
在安装前，应按图 5 所示设置报警和安全开关的组态。
报警开关把模拟输出报警设置为高位或低位。
- 默认报警是高位报警。
安全开关允许（未锁定符号）或阻止（锁定符号）变送器的任何组态。
- 默认安全性处于关闭状态（未锁定符号）。
1. 罗斯蒙特 3051C 的原始位置对正 “H” 侧；罗斯蒙特 3051T 的原始位置是托架孔的对侧。
8
2016 年 7 月
A
B
A
B
C
可通过以下程序更改开关组态：
1. 若变送器已安装，则应固定好回路，并断开电源。
2. 卸下正对现场端子一侧的外壳盖。在易爆环境中，当电路带电时，不要卸下
仪表护盖。
3. 使用小螺丝刀把安全和报警开关滑到所需位置。
4. 重新装好变送器护盖。护盖必须完全盖好，才能符合防爆要求。
图 5. 变送器电子线路板
不带 LCD 显示屏 带 LOI 或 LCD 显示屏
A. 报警
B. 安全
2.4 接线并上电
快速安装指南
图 6. 变送器接线图 (4—20 mA)
A. 24 V 直流电源
B. R
≥ 250
L
C. 电流表（可选）
应使用屏蔽双绞线以获得最佳效果。应使用长度不超过 1500 米（5,000 英尺）
的 24 AWG 或更粗接线。根据实际情况，可在安装接线时做一个滴水圈。滴水
圈的布置应保证其底部低于电气接口和变送器外壳。
9
快速安装指南
小心
DP
A
B
C
E
D
F
除非罗斯蒙特 3051 的外壳正确接地，否则即使安装有瞬变保护接线端子，也不能提供瞬变保
护能力。
走线时不要把信号线与电源线一起布置在导管中或开式电缆桥架上，或者布置在大型电气设
备附近。
不要把带电的信号线与测试端子连接。电力可能损坏接线端子中的测试二极管。
通过以下步骤对变送器接线：
1. 卸下 FIELD TERMINALS （现场端子）一侧的外壳盖。
2. 把正极引线连接到 “+” 端子 (PWR/COMM)，把负极引线连接到 “—” 端子。
3. 拧紧端子螺钉以确保完全接触接线端子螺钉和垫圈。当使用直接接线法
时，顺时针环绕导线以确保拧紧接线端子螺钉时导线在正确的位置。
注
建议不要使用插针或金属套圈接线端子，因为这种连接长期使用或受到震动时更容易
松动。
4. 把外壳接地，以符合当地的接地规定。
5. 确保正确接地。仪表电缆屏蔽层必须：
a. 修剪平整且不接触变送器的电子部件外壳
b. 若电缆通过接线盒走线，则应连接到下一段屏蔽层
c. 在电源端妥善接地
6. 若需要瞬变保护，则应参照第 11 页上的 “ 瞬变保护接线端子的接地 ” 一节的
接地说明进行。
7. 应塞好并密封未用的电气接口。
8. 重新盖好外壳护盖。
2019 年 2 月
10
图 7. 接线
A.使距离最小
B.修剪屏蔽层并绝缘
C.保护接地端子
D.绝缘屏蔽层
E.把屏蔽层连回电源地线
2016 年 7 月
瞬变保护接线端子的接地
在电子部件外壳的外面和端子室中提供有接地端接装置。在安装瞬变保护接线
端子时，使用这些接地点。建议使用 18 AWG 或更大规格的接线把外壳接地点
与地（内部或外部）连接。
若变送器当前未连接电源线和通讯线，则按
接线并上电的第 1-8 步操作。当变送
器正确接线时，可参考图 7 来确定内外瞬变保护接地位置。
2.5 验证组态
可使用任何具有 HART 功能的组态工具或就地操作员界面 (LOI)（代码为 M4 的
选件）来验证组态。在此步骤中包含现场手持通讯器和 LOI 的组态说明。有关
使用 AMS™ 设备管理器进行组态的组态说明，请参阅罗斯蒙特 3051 参考手册。
使用现场手持通讯器验证组态
为了验证组态，在现场手持通讯器上必须安装有罗斯蒙特 3051 DD。最新的 DD
的快捷键序列在第 11 页上的表 3 中示出。如需了解旧版 DD 的快捷键序列，请
与您当地的艾默生代表联系。
注
艾默生建议安装最新的 DD，以便使用完整功能。更新 DD 库的详情，请访问
EmersonProcess.com/Field-Communicator。
1. 使用表 3 中的快捷键序列验证设备组态。
a. 有勾号 () 标记的表示基本组态参数。在组态和启动过程中至少应检查这
些参数。
快速安装指南
表 3. 第 9 和第 10 设备版 (HART 7)，第 1 DD 版快捷键序列
功能
Alarm and Saturation Levels (报警和饱和水平)
Damping (阻尼)
Range Values (范围值 )
Tag (位号)
Transfer Function (转换函数)
Units (单位)
Burst Mode (触发模式 )
Custom Display Configuration (定制显示组态)
Date (日期)
Descriptor (描述符)
Digital to Analog Trim (4–20 mA Output)
(数模调校（4—20 mA 输出）)
Disable Configuration Buttons (禁用组态按钮)
快捷键序列
HART 7 HART 5
2, 2, 2, 5, 7 2, 2, 2, 5, 7
2, 2, 1, 1, 5 2, 2, 1, 1, 5
2, 2, 2 2, 2, 2
2, 2, 7, 1, 1 2, 2, 7, 1, 1
2, 2, 1, 1, 6 2, 2, 1, 1, 6
2, 2, 1, 1, 4 2, 2, 1, 1, 4
2, 2, 5, 3 2, 2, 5, 3
2, 2, 4 2, 2, 4
2, 2, 7, 1, 4 2, 2, 7, 1, 3
2, 2, 7, 1, 5 2, 2, 7, 1, 4
3, 4, 2 3, 4, 2
2, 2, 6, 3 2, 2, 6, 3
11
快速安装指南
C
D
A
B
表 3. 第 9 和第 10 设备版 (HART 7)，第 1 DD 版快捷键序列
2019 年 2 月
功能
Rerange with Keypad (使用键盘重设范围)
Loop Test (回路测试)
Lower Sensor Trim (传感器量程下限调校)
Message (消息)
Scaled D/A Trim (4–20 mA Output)
(换算数模调校（4—20 mA 输出))
Sensor Temperature/Trend (3051S)
(传感器温度/趋势 (3051S))
Upper Sensor Trim (传感器量程上限调校)
Digital Zero Trim (数字零点调校)
Password (密码)
Scaled Variable (换算变量)
HART Revision 5 to HART Revision 7 switch (从 HART 第 5 版
向 HART 第 7 版切换)
Long Tag (长位号)
Find Device (查找设备)
Simulate Digital Signal (模拟数字信号)
1.仅适用于 HART 第 7 版模式。
(1)
(1)
(1)
快捷键序列
HART 7 HART 5
2, 2, 2, 1 2, 2, 2, 1
3, 5, 1 3, 5, 1
3, 4, 1, 2 3, 4, 1, 2
2, 2, 7, 1, 6 2, 2, 7, 1, 5
3, 4, 2 3, 4, 2
3, 3, 3 3, 3, 3
3, 4, 1, 1 3, 4, 1, 1
3, 4, 1, 3 3, 4, 1, 3
2, 2, 6, 5 2, 2, 6, 4
3, 2, 2 3, 2, 2
2, 2, 5, 2, 3 2, 2, 5, 2, 3
2, 2, 7, 1, 2
3, 4, 5
3, 4, 5
不适用
不适用
不适用
使用就地操作员界面 (LOI) 验证组态
能够通过可选的 LOI 来调试设备。LOI 为双按钮菜单设计，带有内部和外部按
钮。内部按钮在变送器的显示屏上，而外部按钮在顶部的金属标牌下。若想激
活 LOI，可以按其中任何一个按钮。LOI 按钮功能显示在显示屏的底部角落处。
有关按钮操作和菜单信息，请参阅表 4 和图 9。
图 8. 内部和外部 LOI 按钮
A. 内部按钮
B. 外部按钮
12
2016 年 7 月
ᶹⳟ㒘ᗕ
ᶹⳟব䗕఼Ё䆒㕂ⱘ
᠔᳝䗖⫼খ᭄
䆒㕂⏽ᑺԡ
䗮䖛ᮑࡴᴹ䆒㕂
4–20 mA ؐ
䗮䖛䕧᭄ܹؐᴹ䆒㕂
4–20 mAؐ
䆒㕂ᢳ䕧ߎˈҹ
⌟䆩ಲ䏃ᅠᭈᗻ
㒘ᗕᰒ⼎ሣ
䳊⚍䇗
ԡ
䞡䆒㣗ೈ
ಲ䏃⌟䆩
⒵䞣ᅮ
ޣᐙ
䕀ᤶߑ᭄
ߚ䜡߱㑻ব䞣
ᤶㅫব䞣
ԡো
䄺佅
ᆚⷕ
ᢳ
HART⠜ᴀ
ᰒ⼎ሣ
ᠽሩ㦰
䗔ߎ㦰
注
请参阅第 15 页上的图 10 以确认外部按钮功能。
表 4. LOI 按钮操作
按钮
左 否 滚动
右 是 进入
图 9. LOI 菜单
快速安装指南
切换 HART 版本模式
如果 HART 组态工具不能通过 HART 第 7 版通讯，则罗斯蒙特 3051 将载入功能
有限的通用菜单。可通过以下步骤切换通用菜单中的 HART 版本模式：
1. Manual Setup（手动设置） > Device Information（设备信息） > Identification
（标识） > Message（消息）
a. 若更改为 HART 第 5 版，可在 Message（消息）字段中输入：HART5。
b. 若更改为 HART 第 7 版，可在 Message（消息）字段中输入：HART7。
注
在载入正确的设备驱动程序时，请参阅第 11 页上的表 3 更改 HART 版本。
13
快速安装指南
小心
2.6 调校变送器
这些装置由工厂标定。在安装后，建议立即对表压和差压变送器进行零点调
校，以消除由于安装位置或静压效应造成的误差。零点调校可使用现场手持通
讯器或组态按钮进行。
使用 AMS 设备管理器的说明，请参阅罗斯蒙特 3051 HART 第 5 版和第 7 版参考
手册。
注
在进行零点调校时，应确保均压阀处于打开状态，并且所有接液支管充填到正确的液位。
建议不要对罗斯蒙特 3051CA 型或罗斯蒙特 3051TA 型绝压变送器进行调零。
1. 选择调校程序。
a. 模拟零点调校 - 把模拟输出设置为 4 mA。
又称 “ 重设范围 ”，它把范围下限值 (LRV) 设置为等于实测压力。
显示屏和数字 HART 输出保持不变。
b. 数字零点调校 - 重新标定传感器零点。
LRV 不受影响。压力值将为零（在显示屏上和 HART 输出中）。4 mA
点可能不为零。
这要求在工厂标定的零点压力值在 3% URL (0 + 3% × URL) 的范围内。
示例
URV = 250 inH2O
施加的零压力值 = +0.03 × 250 inH
超出此范围的值将被变送器拒绝。
O = +7.5 inH2O（与工厂设置值比较），
2
2019 年 2 月
14
使用现场手持通讯器调校
1. 连接现场手持通讯器，连接方法的说明请参阅第 9 页上的 “ 接线并上电 ”。
2. 按照 HART 菜单所示进行所需的零点调校。
表 5. 零点调校快捷键
模拟零点（设置 4 mA） 数字零点
快捷键序列
3, 4, 2 3, 4, 1, 3
使用组态按钮进行调校
使用位于顶部标牌下的三组可能的外部组态按钮中的某一组进行零点调校。
为了操作组态按钮，需要松开螺钉，滑动变送器顶部的标牌。参照图 10 来确认
功能。
2016 年 7 月
A
BC
D
图 10. 外部组态按钮
快速安装指南
A.LOI
B.模拟零点和量程
C.数字零点
D.组态按钮
可通过以下步骤进行零点调校：
使用 LOI 进行调校（选项 M4）
1. 设置变送器压力。
2. 操作菜单请参阅第 13 页上的图 9。
a. 通过选择 Rerange（重设范围）来进行模拟零点调校。
b. 通过选择 Zero Trim（零点调校）来进行数字零点调校。
利用模拟零点和量程进行调校（选项 D4）
1. 设置变送器压力。
2. 按住 Zero（调零）按钮两秒，以进行模拟零点调校。
利用数字零点进行调校（选项 DZ）
1. 设置变送器压力。
2. 按住 Zero（调零）按钮两秒，以进行数字零点调校。
3.0 安全仪表系统的安装
对于经过安全认证的安装方式，欲了解其安装程序和系统要求，请参阅罗斯蒙
特 3051 HART 第 5 版和第 7 版参考手册
。
15
快速安装指南
4.0 产品认证
版本 1.2
4.1 欧洲指令信息

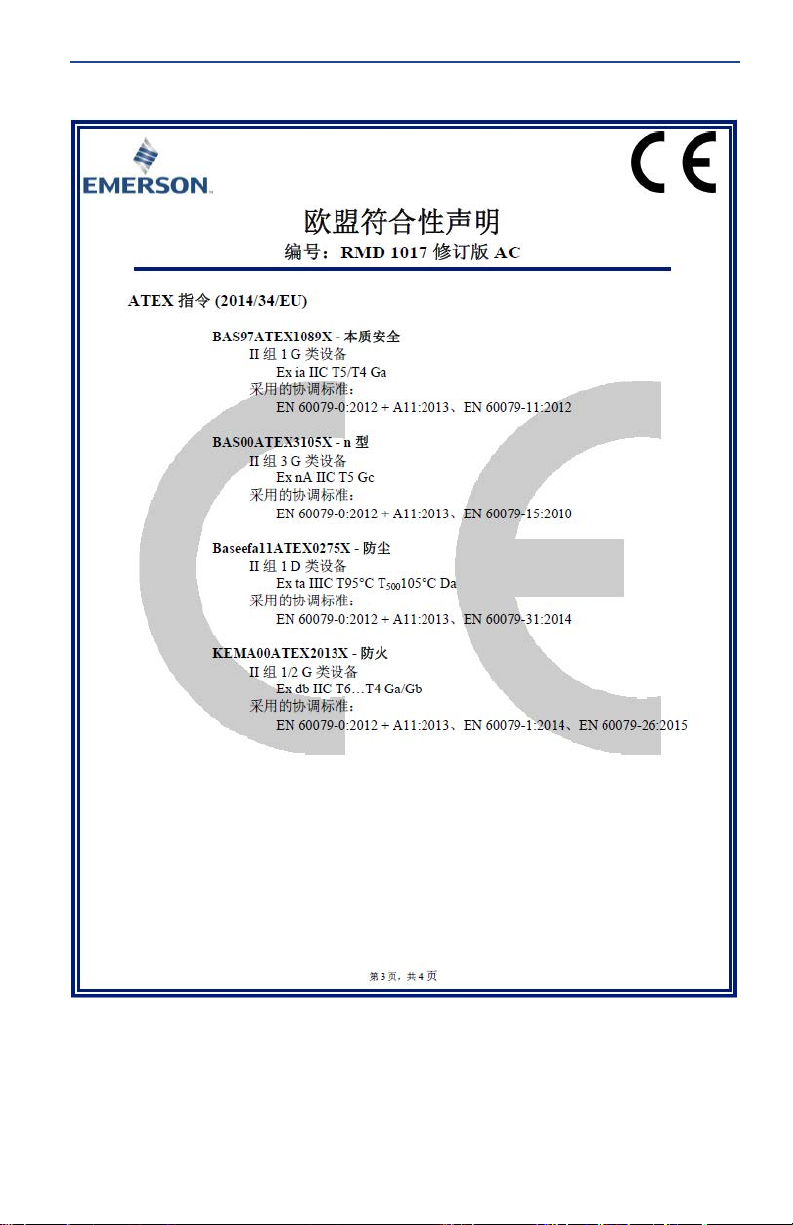

欧盟委员会符合性声明的副本可在快速安装指南末尾处找到。欧盟委员会符
合性声明的最新版可在 Emerson.com/Rosemount 上找到。
4.2 普通场所认证
按照标准，变送器已经由美国联邦职业安全与健康管理局 (OSHA) 授权的国家
认可测试实验室 (NRTL) 进行了检验和测试，证明了其设计符合基本电气、机械
和防火要求。
4.3 北美
E5 USA 隔爆 (XP) 和防尘燃 (DIP)
证书： 0T2H0.AE
标准： FM 3600 类 – 2011、FM 3615 类 – 2006、FM 3810 类 – 2005、
ANSI/NEMA 250 — 2003
标志： XP I 类，1 分类，B、C、D 组； DIP II 类，1 分类，E、F、G 组； III 类；
T5(—50 °C T
I5 USA 本质安全 (IS) 和非易燃 (NI)
证书： 1Q4A4.AX
标准： FM 3600 类 — 2011、FM 3610 类 — 2010、FM 3611 类 — 2004、
FM 3810 类 — 2005
标志： IS I 类，1 分类，A、B、C 和 D 组； II 类，1 分类，E、F 和 G 组； III 类；
按照罗斯蒙特图纸 03031-1019 连接时为 1 分类； NI 1 类，2 分类，A、B、
C 和 D 组； T4(—50 °C T
T4(—50 °C T
安全使用的特殊条件 (X)：
1. 罗斯蒙特 3051 型变送器外壳含铝，在撞击或摩擦时有潜在的起火危险。在安装和使
用时，必须加以小心，以防止撞击和摩擦。
2. 带瞬变接线端子（选项代码 T1）的罗斯蒙特 3051 型变送器不能通过 500 Vrms 绝缘
强度试验，在安装时必须考虑这一点。
IE USA FISCO
证书： 1Q4A4.AX
标准： FM 3600 类 — 2011、FM 3610 类 — 2010、FM 3611 类 — 2004、
FM 3810 类 — 2005
标志： IS I 类，1 分类，A、B、C、D 组（当按照罗斯蒙特图纸 03031-1019 连接时）
(—50 °C T
安全使用的特殊条件 (X)：
1. 罗斯蒙特 3051 型变送器外壳含铝，在撞击或摩擦时有潜在的起火危险。在安装和使
用时，必须加以小心，以防止撞击和摩擦。
2. 带瞬变接线端子（选项代码 T1）的罗斯蒙特 3051 型变送器不能通过 500 Vrms 绝缘
强度试验，在安装时必须考虑这一点。
+85 °C) ；出厂密封； 4X 型
a
+70 °C) [HART]，T5(—50 °C Ta +40 °C) [HART] ；
a
+60 °C) [ 现场总线 /PROFIBUS®] ； 4X 型
a
+60 °C) ； 4x 型
a
2019 年 2 月
16
2016 年 7 月
C6 加拿大隔爆、防尘燃、本质安全和非易燃
证书： 1053834
标准： ANSI/ISA 12.27.01-2003、CSA 标准 C22.2 编号 30-M1986、CSA 标准 C22.2 编号
142-M1987、CSA 标准 C22.2. 编号 157-92、CSA 标准 C22.2 编号 213-M1987
标志： 隔爆：I 类，1 分类，B、C、D 组；适合 I 类，1 区， IIB+H2 组，T5 ；防尘
燃：II 类，1 分类，E、F、G 组； III 类 1 分类；本质安全：I 类，1 分类，A、
B、C、D 组（当按照罗斯蒙特图纸 03031-1024 连接时），温度编码 T3C ；
适合 I 类，0 区； I 类，2 分类，A、B、C、D 组，T5 ；适合 I 类，2 区，
IIC 组； 4X
型；出厂密封；单密封（请参阅图纸 03031-1053）
E6 加拿大隔爆，防尘燃和 2 分类
证书： 1053834
标准： ANSI/ISA 12.27.01-2003、CSA 标准 C22.2 编号 30-M1986、
CSA 标准 C22.2 编号 142-M1987、CSA 标准 C22.2 编号 213-M1987
标志： 隔爆：I 类，1 分类，B、C、D 组（适合 I 类，1 区，IIB+H2 组，T5）；
防尘燃：II 类和 III 类，1 分类，E、F、G 组； I 类，2 分类，A、B、C、D 组；
适合 I 类，2 区，IIC 组； 4X 型；出厂密封；单密封（请参阅 03031-1053）
4.4 欧洲
E8 ATE X 防火和防尘
证书： KEMA00ATEX2013X ； Baseefa11ATEX0275X
标准： EN60079-0:2012、EN60079-1:2007、EN60079-26:2007、EN60079-31:2009
标志： II 1/2 G Ex d IIC T6/T5 Ga/Gb、T6(—50 °C T
T5(—50 °C T
II 1 D Ex ta IIIC T95 °C T
+80 °C) ；
a
+65 °C)、
a
105 °C Da (—20 °C Ta +85 °C)
500
快速安装指南
表 6. 过程温度
温度等级 过程温度
T6
T5
安全使用的特殊条件 (X)：
1. 该设备包含有很薄的膜片。安装、维护和使用时应考虑到会使膜片受到影响的环境
条件。在预期使用寿命内，应严格遵照制造商的安装和维护说明进行操作，以保证
安全性。
2. 防火接头尺寸信息请联系厂家获取。
3. 设备的一些变化形式的铭牌上的标志较少。欲了解完整的设备标志，请参考证书。
—50 °C 至 +65 °C
—50 °C 至 +80 °C
17
快速安装指南
I1 ATE X 本质安全和防尘
证书： BAS97ATEX1089X ； Baseefa11ATEX0275X
标准： EN60079-0:2012、EN60079-11:2012、EN60079-31:2009
标志： HART： II 1 G Ex ia IIC T5/T4 Ga、T5(—60 °C T
表 7. 输入参数
+40 °C)、
T4(—60 °C T
+70 °C)
a
a
现场总线 /PROFIBUS： II 1 G Ex ia IIC Ga T4(—60 °C T
防尘： II 1 D Ex ta IIIC T95 °C T
105 °C Da (—20 °C Ta +85 °C)
500
+60 °C)
a
2019 年 2 月
参数
电压 U
电流 I
功率 P
电容 C
电感 L
i
i
i
i
i
HART
30 V 30 V
200 mA 300 mA
0.9 W 1.3 W
0.012 F 0 F
0 mH 0 mH
现场总线 /PROFIBUS
安全使用的特殊条件 (X)：
1. 此设备无法承受 EN60079-11:2012 第 6.3.12 条所要求的 500 V 绝缘试验。在安装此
装置时必须考虑这一点。
2. 外壳可能由铝合金制成，并涂有聚氨酯漆保护漆；但在 0 区环境中时，应加以保护，
防止其受到撞击或磨蚀。
3. 设备的一些变化形式的铭牌上的标志较少。欲了解完整的设备标志，请参考证书。
IA AT EX F ISCO
证书：BAS97ATEX1089X
标准：EN60079-0:2012、EN60079-11:2009
标志： II 1 G Ex ia IIC T4 Ga (—60 °C T
+60 °C)
a
表 8. 输入参数
参数
电压 U
i
电流 I
i
功率 P
i
电容 C
i
电感 L
i
安全使用的特殊条件 (X)：
1. 此设备无法承受 EN60079-11:2012 第 6.3.12 条所要求的 500 V 绝缘试验。在安装此
装置时必须考虑这一点。
2. 外壳可能由铝合金制成，并涂有聚氨酯漆保护漆；但在 0 区环境中时，应加以保护，
防止其受到撞击或磨蚀。
FISCO
17.5 V
380 mA
5.32 W
<5 nF
<10 H
18
2016 年 7 月
N1 AT EX n 型和防尘
证书： BAS00ATEX3105X ； Baseefa11ATEX0275X
标准： EN60079-0:2012、EN60079-15:2010、EN60079-31:2009
标志： II 3 G Ex nA IIC T5 Gc (—40 °C T
II 1 D Ex ta IIIC T95 °C T
500
+70 °C) ；
a
105 °C Da (—20 °C Ta +85 °C)
安全使用的特殊条件 (X)：
1. 本装置无法承受 EN60079-15 中要求的 500 V 绝缘试验。在安装此装置时必须考虑这
一点。
2. 设备的一些变化形式的铭牌上的标志较少。欲了解完整的设备标志，请参考证书。
4.5 国际
E7 IECEx 防火和防尘
证书： IECEx KEM 09.0034X ； IECEx BAS 10.0034X
标准： IEC60079-0:2011、IEC60079-1:2007-04、IEC60079-26:2006、
IEC60079-31:2008
标志： Ex d IIC T6/T5 Ga/Gb、T6(—50 °C T
Ex ta IIIC T95 °C T
105 °C Da (—20 °C Ta +85 °C)
500
表 9. 过程温度
温度等级 过程温度
T6
T5
—50 °C 至 +65 °C
—50 °C 至 +80 °C
+65 °C)、T5(—50 °C Ta +80 °C) ；
a
快速安装指南
安全使用的特殊条件 (X)：
1. 该设备包含有很薄的膜片。安装、维护和使用时应考虑到会使膜片受到影响的环境
条件。在预期使用寿命内，应严格遵照制造商的安装和维护说明进行操作，以保证
安全性。
2. 防火接头尺寸信息请联系厂家获取。
3. 设备的一些变化形式的铭牌上的标志较少。欲了解完整的设备标志，请参考证书。
I7 IECEx 本质安全
证书： IECEx BAS 09.0076X
标准： IEC60079-0:2011、IEC60079-11:2011
标志： HART：Ex ia IIC T5/T4 Ga、T5(—60 °C T
现场总线 /PROFIBUS：Ex ia IIC T4(—60 °C T
+40 °C)、T4(—60 °C Ta +70 °C)
a
+60 °C)
a
表 10. 输入参数
参数
电压 U
电流 I
功率 P
电容 C
电感 L
i
i
i
i
i
HART
30 V 30 V
200 mA 300 mA
0.9 W 1.3 W
0.012 F 0 F
0 mH 0 mH
现场总线 /PROFIBUS
19
快速安装指南
安全使用的特殊条件 (X)：
1. 如果此装置配有可选的 90 V 瞬变抑制器，则无法承受 IEC60079-11 中要求的 500 V 绝
缘试验。在安装此装置时必须考虑这一点。
2. 外壳可能由铝合金制成，并涂有聚氨酯漆保护漆；但在 0 区环境中时，应加以保护，
防止其受到撞击或磨蚀。
IECEx 矿业（特种 A0259）
证书： IECEx TSA 14.0001X
标准： IEC60079-0:2011、IEC60079-11:2011
标志： Ex ia I Ma (—60 °C T
+70 °C)
a
表 11. 输入参数
2019 年 2 月
参数
电压 U
电流 I
功率 P
电容 C
电感 L
HART
i
i
i
i
i
30 V 30 V 17.5 V
200 mA 300 mA 380 mA
0.9 W 1.3 W 5.32 W
0.012 F 0 F <5 nF
0 mH 0 mH <10 H
现场总线 /PROFIBUS
FISCO
安全使用的特殊条件 (X)：
1. 如果此装置配有可选的 90 V 瞬变抑制器，则无法承受 IEC60079-11 中要求的 500 V 绝
缘试验。在安装此装置时必须考虑这一点。
2. 为了确保安全使用，在安装过程中应考虑以上输入参数。
3. 厂家要求，在 I 组应用中，只能使用配有不锈钢制成的外壳、护盖和传感器模块外壳
的装置。
N7 IECEx n 型
证书： IECEx BAS 09.0077X
标准： IEC60079-0:2011、IEC60079-15:2010
标志： Ex nA IIC T5 Gc (—40 °C T
+70 °C)
a
安全使用的特殊条件 (X)：
1. 本装置无法承受 IEC60079-15 中要求的 500 V 绝缘试验。在安装此装置时必
须考虑这一点。
4.6 巴西
E2 INMETRO 防火
证书： UL-BR 13.0643X
标准： ABNT NBR IEC60079-0:2008 + Errata 1:2011、
ABNT NBR IEC60079-1:2009 + Errata 1:2011、
ABNT NBR IEC60079-26:2008 + Errata 1:2008
标志： Ex d IIC T6/T5 Ga/Gb、T6(—50 °C T
安全使用的特殊条件 (X)：
1. 该设备包含有很薄的膜片。安装、维护和使用时应考虑到会使膜片受到影响的环境
条件。在预期使用寿命内，应严格遵照制造商的安装和维护说明进行操作，以保证
安全性。
+65 °C)、T5(—50 °C Ta +80 °C)
a
20
2016 年 7 月
2. 如需维修，请咨询生产厂家以了解防火接头的尺寸信息。
3. 标签周围的包裹材料的电容为 1.6 nF，超出 ABNT NBR IEC 60079-0 的表 9 中的限值。
用户应确定其是否适合于特定应用。
I2 INMETRO 本质安全
证书：UL-BR 13.0584X
标准：ABNT NBR IEC60079-0:2008 + Errata 1:2011、ABNT NBR IEC60079-11:2009
标志：HART：Ex ia IIC T5/T4 Ga、T5(—60 °C T
现场总线 /PROFIBUS：Ex ia IIC T4 Ga (—60 °C T
+40 °C)、T4(—60 °C Ta +70 °C)
a
+60 °C)
a
表 12. 输入参数
快速安装指南
参数
电压 U
电流 I
功率 P
电容 C
电感 L
i
i
i
i
i
HART
30 V 30 V
200 mA 300 mA
0.9 W 1.3 W
0.012 F 0 F
0 mH 0 mH
现场总线 /PROFIBUS
安全使用的特殊条件 (X)：
1. 如果此设备配有可选的 90 V 瞬变抑制器，则无法承受 ABNT NBR IRC 60079-11 中要求
的 500 V 绝缘试验。安装该设备时必须考虑这一点。
2. 外壳可能由铝合金制成，并涂有聚氨酯漆保护漆；但在 0 区环境中时，应加以保护，
防止其受到撞击或磨蚀。
IB INMETRO FISCO
证书：UL-BR 13.0584X
标准：ABNT NBR IEC60079-0:2008 + Errata 1:2011、ABNT NBR IEC60079-11:2009
标志：Ex ia IIC T4 Ga (—60 °C T
+60 °C)
a
表 13. 输入参数
参数
电压 U
i
电流 I
i
功率 P
i
电容 C
i
电感 L
i
安全使用的特殊条件 (X)：
1. 如果此设备配有可选的 90 V 瞬变抑制器，则无法承受 ABNT NBR IEC 60079-11 中要求
的 500 V 绝缘试验。安装该设备时必须考虑这一点。
2. 外壳可能由铝合金制成，并涂有聚氨酯漆保护漆；但在 0 区环境中时，应加以保护，
防止其受到撞击或磨蚀。
FISCO
17.5 V
380 mA
5.32 W
<5 nF
<10 H
21
快速安装指南
4.7 中国
E3 中国防火
证书：GYJ14.1041X ； GYJ15.1368X [ 流量计 ]
标准：GB12476-2000 ； GB3836.1-2010、GB3836.2-2010、GB3836.20-2010
标志：Ex d IIC T6/T5 Ga/Gb、T6(—50 °C T
安全使用的特殊条件 (X)：
1. 环境温度范围和温度等级之间的关系如下：
T
a
—50 °C~+80 °C T5
—50 °C~+65 °C T6
温度等级
当在可燃粉尘环境中使用时，最高环境温度为 80°C。
2. 外壳中的地线连接装置应可靠连接。
3. 当在危险场所安装时，应使用经指定机构按照 GB3836.1-2000 和 GB3836.2-2000 的
规定认证为具有 Ex d II C 保护类型的缆线入口。当在易燃粉尘环境中使用时，应采用
符合 IP66 或更高保护等级要求的线缆入口。
4. 应遵循 “ 当电路带电时应保持密封 ” 的警告。
5. 最终用户不得更改任何内部组件。
6. 在本产品的安装、使用和维护过程中，应遵循下列标准：GB3836.13-1997、
GB3836.15-2000、GB3836.16-2006、GB50257-1996、GB12476.2-2006、
GB15577-2007。
I3 中国本质安全
证书：GYJ13.1362X ； GYJ15.1367X [ 流量计 ]
标准：GB3836.1-2010、GB3836.4-2010、GB3836.20-2010、GB12476.1-2000
标志：Ex ia IIC Ga T4/T5
安全使用的特殊条件 (X)：
1. 符号 “X” 用于指示特殊使用条件：
a. 如果此装置配有可选的 90 V 瞬变抑制器，则无法承受 1 分钟的 500 V 绝缘试验。
在安装此装置时必须考虑这一点。
b. 外壳可能由铝合金制成，并涂有聚氨酯漆保护漆；但在 0 区环境中时，应加以保护，
防止其受到撞击或磨蚀。
2. T 代码与环境温度范围之间的关系为：
+65 °C)、T5(—50 °C Ta +80 °C)
a
2019 年 2 月
22
型号 T 代码 温度范围
HART T5 —60 °C Ta +40 °C
HART T4 —60 °C Ta +70 °C
现场总线 /PROFIBUS/
FISCO
T4 —60 °C Ta +60 °C
2016 年 7 月
3. 本质安全参数：
参数
电压 U
电流 I
功率 P
电容 C
电感 L
HART
i
i
i
i
i
30 V 30 V 17.5 V
200 mA 300 mA 380 mA
0.9 W 1.3 W 5.32 W
0.012 F 0 F <5 nF
0 mH 0 mH <10 H
现场总线 /PROFIBUS
FISCO
注 1：FISCO 参数适用于 IIC 和 IIB 组。
注 2：[ 对于流量计] 当使用罗斯蒙特 644 温度变送器时，变送器应与通过 Ex 认证的配
套装置共用以建立能够用于爆炸性气体环境的防爆系统。接线和端子应符合罗斯蒙特
644 和配套装置使用手册中的要求。罗斯蒙特 644 和配套装置之间的电缆应为屏蔽电
缆（电缆必须具有绝缘屏蔽层）。屏蔽电缆必须在非危险场所中可靠接地。
4. 变送器符合 IEC60079-27:2008 中指定的 FISCO 现场设备要求。如需符合 FISCO 型号的
本安电路连接，请参阅上表中列出的 FISCO 参数。
5. 本产品应与经过 Ex 认证的配套装置结合使用，以形成可在爆炸性气体环境中使用的
防爆系统。接线和端子应符合产品和配套装置使用手册中的要求。
6. 本产品和配套装置之间的电缆应为屏蔽电缆（电缆必须具有绝缘屏蔽层）。屏蔽电缆
必须在非危险场所中可靠接地。
7. 最终用户不得更改任何内部组件，而应与厂家一起解决问题，以避免损坏产品。
8. 在本产品的安装、使用和维护过程中，应遵循下列标准：GB3836.13-1997、
GB3836.15-2000、GB3836.16-2006、GB50257-1996、GB12476.2-2006、
GB15577-2007。
N3 中国 n 型
证书：GYJ15.1105X
标准：GB3836.1-2010、GB3836.8-2003
标志：Ex nA nL IIC T5 Gc (—40 °C T
+70 °C)
a
安全使用的特殊条件 (X)：
1. 符号 “X” 用于指示特殊使用条件：此装置无法承受 1 分钟 500V 对地电压试验。安装
时必须考虑这一点。
快速安装指南
4.8 日本
E4 日本防火
证书：TC20577、TC20578、TC20583、TC20584 [HART] ； TC20579、TC20580、
标志：Ex d IIC T5
TC20581、TC20582 [ 现场总线 ]
23
快速安装指南
4.9 海关联盟技术法规 (EAC)
EM EAC 防火
证书：RU C-US.GB05.B.01197
标志：Ga/Gb Ex d IIC T5/T6 X、T5(—60 °C T
安全使用的特殊条件 (X)：
1. 请参阅证书以了解特殊条件。
IM EAC 本质安全
证书：RU C-US.GB05.B.01197
标志：HART：0Ex ia IIC T4/T5 Ga X, T4(—60 °C T
现场总线 /PROFIBUS：0Ex ia IIC T4 Ga X (—60 °C T
安全使用的特殊条件 (X)：
1. 请参阅证书以了解特殊条件。
4.10 组合
K2 E2 和 I2 的组合
K5 E5 和 I5 的组合
K6 C6、E8 和 I1 的组合
K7 E7、I7 和 N7 的组合
K8 E8、I1 和 N1 的组合
KB E5、I5 和 C6 的组合
KD E8、I1、E5、I5 和 C6 的组合
KM EM 和 IM 的组合
2019 年 2 月
+80 °C)、T6(—60 °C Ta +65 °C)
a
+70 °C)，T5(—60 °C Ta +40 °C)
a
+60 °C)
a
4.11管堵和接头
IECEx 防火和增强安全性
证书：IECEx FMG 13.0032X
标准：IEC60079-0:2011、IEC60079-1:2007、IEC60079-7:2006-2007
标志：Ex de IIC Gb
ATE X 防火和增强安全性
证书：FM13ATEX0076X
标准：EN60079-0:2012、EN60079-1:2007、IEC60079-7:2007
标志： II 2 G Ex de IIC Gb
表 14. 管堵的螺纹规格
螺纹 识别标志
M20 1.5 M20
24
1
/2-14 NPT
1
/2 NPT
2016 年 7 月
表 15. 螺纹接头的螺纹规格
外螺纹 识别标志
M20 1.5—6H M20
1
/2-14 NPT
3
/4-14 NPT
内螺纹 识别标志
M20 1.5—6H M20
1
/2-14 NPT
G1/2 G1/2
1
/2-14 NPT
3
/4-14 NPT
1
/2-14 NPT
安全使用的特殊条件 (X)：
1. 当把螺纹接头与增强安全 “e” 防护类型的外壳结合使用时，应对入口螺纹进行适当的
密封处理，以保持外壳防护等级 (IP)。
2. 盲堵不应与接头一起使用。
1
3. 盲堵和螺纹接头应采用 NPT 螺纹牙型或公制螺纹牙型。G
/2 螺纹形式仅适用于现有
（传统）的设备安装形式。
4.12 其它认证
SBS 美国船级社 (ABS) 型式认证
证书：09-HS446883A-5-PDA
预期用途：海洋和近海应用 — 流体、气体和蒸气的表压或绝压测量。
SBV 法国船级社 (BV) 型式认证
证书：23155
要求：法国船级社钢船分类规则
应用：船级符号：AUT-UMS、AUT-CCS、AUT-PO RT 和 AUT-IMS ；压力变送器类型
3051 无法安装在柴油发动机上
SDN挪威船级社 (DNV) 型式认证
证书：TAA000004F
预期用途：DNV GL 分类规则 - 船舶和近海装置
应用：
快速安装指南
场所等级
温度
湿度
振动
电磁兼容性
外壳
D
B
A
B
D
SLL 劳埃德船级社 (LR) 型式认证
证书：11/60002
应用：环境分类 ENV1、ENV2、ENV3 和 ENV5
C5 贸易交接 — 加拿大计量局精度认证
证书：AG-0226 ； AG-0454 ； AG -0477
25
快速安装指南
图 11. 罗斯蒙特 3051 符合性声明
2019 年 2 月
26
2016 年 7 月
快速安装指南
27
快速安装指南
2019 年 2 月
28
2016 年 7 月
快速安装指南
29
快速安装指南
2019 年 2 月
30
2016 年 7 月
快速安装指南
31
快速安装指南
2019 年 2 月
32
2016 年 7 月
快速安装指南
33
快速安装指南
ᴹ
China RoHS
㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘
Rosemount 3051
List of Rosemount 3051 Parts with China RoHS Concentration above MCVs
䜘Ԧ〠
Part Name
ᴹᇣ⢙䍘䍘
/ Hazardous Substances
䫵
Lead
(Pb)
⊎
Mercury
(Hg)
䭹
Cadmium
(Cd)
ޝԧ䬜䬜
Hexavalent
Chromium
(Cr +6)
ཊⓤ㚄㚄㤟
Polybrominated
biphenyls
(PBB)
ཊⓤ㚄㚄㤟䟊
Polybrominated
diphenyl ethers
(PBDE)
⭥ᆀ㓴Ԧ
Electronics
Assembly
XO O O O O
༣փ㓴Ԧ
Housing
Assembly
XO O X O O
Րᝏಘ㓴Ԧ
Sensor
Assembly
XO O X O O
ᵜ㺘Ṭ㌫ᦞ
SJ/T11364
Ⲵ㿴ᇊ㘼ࡦ
This table is proposed in accordance with the provision of SJ/T11364.
O:
Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ
GB/T 26572
ᡰ㿴ᇊⲴ䲀䟿㾱≲
O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of
GB/T 26572.
X:
Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ
GB/T 26572
ᡰ㿴ᇊⲴ䲀䟿㾱≲
X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above
the limit requirement of GB/T 26572.
2019 年 2 月
34
2016 年 7 月
快速安装指南
35
艾默生过程控制有限公司
快速安装指南
00825-0106-4007，FA 版
2019 年 2 月
上海办事处
上海市浦东金桥出口
加工区新金桥路 1277 号
电话：021 — 2892 9000
传真：021 — 2892 9001
邮编：201206
北京办事处
北京市朝阳区雅宝路 10 号
凯威大厦 7 层
电话：010 — 8572 6666
传真：010 — 8572 6888
邮编：100020
广州分公司
广州市东风中路 410 - 412 号
时代地产中心 2107 室
电话：020 — 2883 8900
传真：020 — 2883 8901
邮编：510030
深圳分公司
深圳市南山区学苑大道 1001 号
南山智园 C1 栋 18 楼
电话：0755 — 3667 7668
传真：0755 — 2780 7960
邮编：518055
南京分公司
江苏省南京江宁区兴民路 111 号
电话：025 — 6608 3220
传真：025 — 6608 3230
邮编：210019
© 2019 罗斯蒙特有限公司。保留所有权利。所有标识均为其所有者的财产。
Emerson 徽标为艾默生电气公司的商标和服务标志。
Rosemo unt 和 Rosemou nt 标识均为罗斯蒙特有限公司的注册商标。
欲了解更多罗斯蒙特测量解决方案，敬请登陆：www.rosemount.com.cn 进行查询。
咨询邮箱：RMT.China@emerson.com
客服热线：800-820-1996
西安分公司
西安市高新区锦业一路 34 号
西安软件园研发大厦 9 层
电话：029 — 8865 0888
传真：029 — 8865 0899
邮编：710065
济南分公司
济南市历下区泉城路 17 号
华能大厦 9 层 8907 室
电话：0531 — 8209 7188
传真：0531 — 8209 7199
邮编：250011
乌鲁木齐分公司
乌鲁木齐市五一路 160 号
尊茂鸿福酒店 1001 室
电话：0991 — 5802 277
传真：0991 — 5803 377
邮编：830000
成都分公司
成都市科华北路 62 号
力宝大厦 S-10-10
电话：028 — 6235 0188
传真：028 — 6235 0199
邮编：610041
艾默生（北京）仪表有限公司
北京市东城区和平里北街 6 号
电话：010 — 5865 2638
传真：010 — 6420 0619
邮编：100013
Loading...
