快速安装手册
京制 00000262 号
步骤 1: 安装变送器
步骤 2: 外壳旋转
步骤 3: 接线通电
步骤 4: 参数设置
步骤 5: 变送器校准
产品认证
开始
结束
00825-0106-4360, 版本 AA
2006 年 6 月
罗斯蒙特 1151
罗斯蒙特 1151 模拟型
压力变送器
© 2009 Rosemount Inc.（罗斯蒙特公司）版权所有。所有标识的所有权归 Rosemount所有。
Rosemount 和 Rosemount 的标识均为 Rosemount Inc. 的注册商标。
*00825-0106-4360*
www.rosemount.com
快速安装手册
重要事项
警告
00825-0106-4360, 版本 AA
2006 年 6 月
罗斯蒙特 1151
Emerson Process Management
Rosemount Division
8200 Market Boulevard
Chanhassen, MN USA 55317
T (US) (800) 999-9307
T (Intnl) (952) 906-8888
F (952) 949-7001
Emerson Process Management
Asia Pacific Private Limited
1 Pandan Crescent
Singapore 128461
T (65) 6777 8211
F (65) 6777 0947/65 6777 0743
本安装手册提供了 Rosemount®公司 1151 系列变送器安装的基本指导方针。
不提供组态、诊断、维护、检修、排除故障、防爆防燃以及本质安全 (I.S.) 等
的安装指导。
更多的操作指导请查阅 1151 产品参考手册 (文件编号 00809-0100-4360)，也
可访问网站 www.rosemount.com 查阅手册的电子版本。
爆炸可能会导致死亡或重伤 :
• 变送器在爆炸性环境下的安装必须符合地方、国家和国际的相关标准、规
范以及准则。请查阅 1151产品参考手册的防爆章节
所列与安全安装相关的限定条款。
过程泄漏可能会导致伤害或死亡：
• 为了避免过程泄漏，只能使用为相应的法兰接头专门设计的 O 环。
触电会导致死亡或重伤：
• 应避免与引线或接线端子相接触。引线上可能存在的高压会引起触电。
Emerson Process Management
GmbH & Co. OHG
Argelsrieder Feld 3
82234 Wessling
Germany
T 49 (8153) 9390
F49 (8153) 939172
北京远东罗斯蒙特仪表有限公司
中华人民共和国北京市东城区和平里北街 6号
100013
电话 (86) (10) 5865 2666
传真 (86) (10) 6428 7640
(Approvals section)
1151 规格：
(-6895~6895)kPa,(-186.5~186.5)kPa,(-6895~41369)kPa
准确度：0.1 级,0.2 级， 0.25 级
快速安装手册
Flow
Flow
Flow
00825-0106-4360, 版本 AA
2006 年 6 月
步骤 1: 安装变送器
液体流量测量
1. 将分流接头安装于管道侧面。
2. 将变送器安装在分流接头的侧面
或底部。
气体流量测量
1. 将分流接头安装于管道的顶部或
侧面。
2. 将变送器安装在分流接头的侧面
或顶部。
蒸汽流量测量
1. 将分流接头安装于管道侧面。
2. 将变送器安装在分流接头的侧面
或底部。
3. 将引压管内充满冷却水。
罗斯蒙特 1151
快速安装手册
步骤 1 接上页 ...
00825-0106-4360, 版本 AA
2006 年 6 月

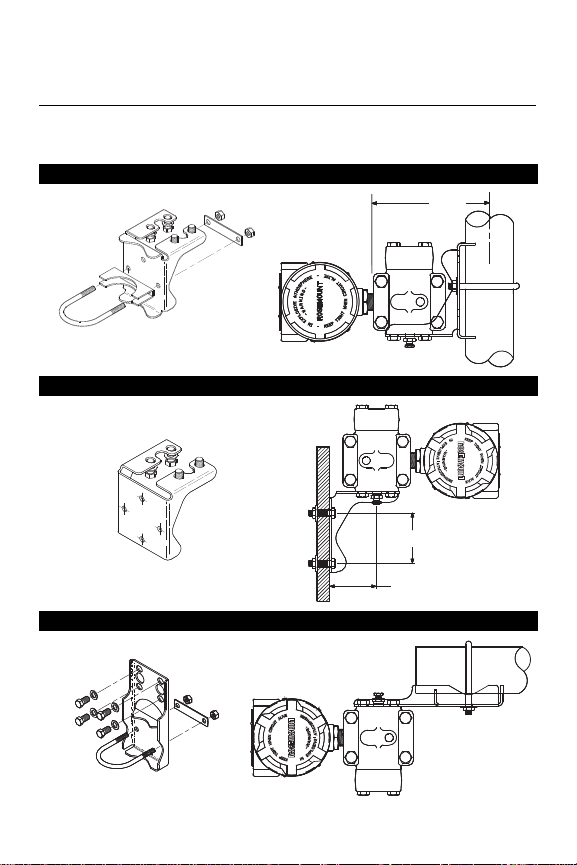

管道安装
面板安装
平面安装
罗斯蒙特 1151
(1)
(1)
面板的螺栓由客户提供。
快速安装手册

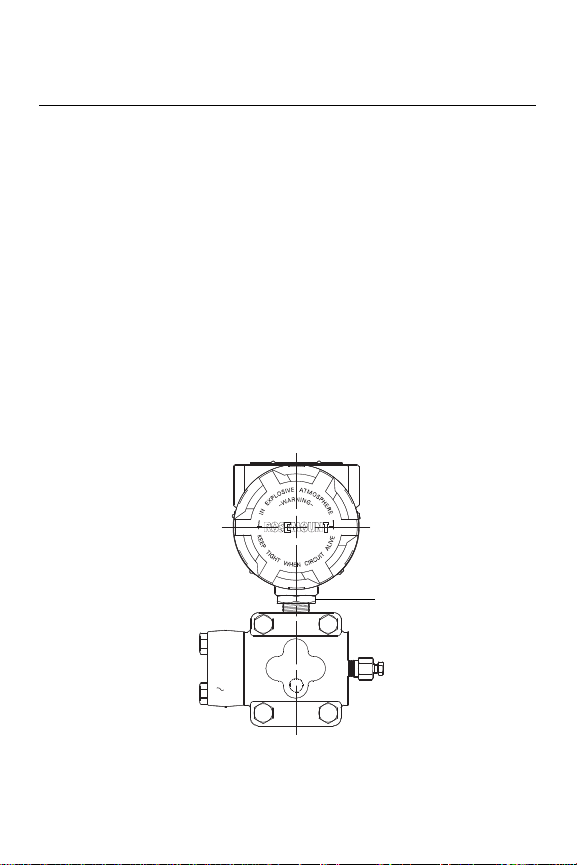

步骤 2: 外壳旋转
电子壳体锁紧螺母
00825-0106-4360, 版本 AA
2006 年 6 月
通过外壳旋转以便改进现场的配线或能更好地观察 LCD 显示表头：
1. 松开电子壳体的锁紧螺母。
2. 沿着顺时针方向旋转壳体至预期的位置 – 旋转不能超出初始位置 90°。过度的旋转将损坏变送器。
3. 当壳体旋转到相应位置后，将锁紧螺母拧紧。
4. 如果顺时针不能达到预期的位置，沿着逆时针方向旋转至所需位置 ( 旋转不能超出初始位置 90°)。
5. 用 420-in/lb的力矩拧紧锁紧螺母。使用密封剂 (Loctite 222 – 小螺钉
螺纹密封剂 ) 涂抹到螺纹上，确保电子壳体的水密性。
注意
如果在 90° 的限度内电子壳体无法达到预期的位置，变送器需要被拆
解。更多的操作指导请参阅罗斯蒙特 1151 参考手册 ( 文件编号
00809-0100-4360) 。
罗斯蒙特 1151
快速安装手册
步骤 3: 接线通电
00825-0106-4360, 版本 AA
2006 年 6 月
按照下述步骤进行变送器的接线：
1. 拆下铭牌上标记的端子侧 (TERMINALS) 的电子壳体表盖。
2. 将电源正极引线与标有 “+”的接线端子相连，电源负极引线与标有 “–”
的接线端子相连。
注意
不得将带电信号线与测试端子 (test) 相连，因通电将损坏测试线路中的
测试二极管。信号线不需要屏蔽，但应使用双绞线以获得最佳测量效
果。
3. 用导管塞将壳体上未使用的导管接口密封。
4. 如果可以，安装接线时使用一个滴水环管。使滴水环管的底部低于
导管连接口和变送器壳体。
罗斯蒙特 1151
快速安装手册
步骤 3 接上页 ...
电源
R
max
R
L
R
min
V
min
V
S
V
max
工作区域
00825-0106-4360, 版本 AA
2006 年 6 月
罗斯蒙特 1151
图1所示为1151工作的接线图。
图 1. 接线图
电源
直流电源的波动应该小于 2%。总的电阻负载等于信号线电阻，控制
仪、指示仪以及相关部件的负载电阻的总和。应注意，若使用本质安全
栅，则安全栅的电阻必须计入其中。
图 2. 负载极限
代号 V
minVmaxRminRmaxRL
E, J 12 45 0 1650 R
G 30 85 0 1100 RL= 20 (VS – 30)
L512 低功耗的最小的负载阻抗为
M 8 14
基于电源电压 (VS)
= 50 (VS – 12)
L
100 kΩ
快速安装手册
步骤 4: 参数设置
固定环
右侧设置按钮左侧设置按钮
模拟条状码
00825-0106-4360, 版本 AA
2006 年 6 月
罗斯蒙特 1151
设置 LCD 显示模式
图 3. LCD 表头
注意
LCD暂停显示的时间大约为 16秒。如果这段期间内没有按下功能按钮，
液晶屏会恢复到读取信号的状态。
设定小数点的位置和表头的功能
1. 将图 3 所示的固定环拧出，取下表头盖。
2. 同时按下左右两个设置按钮，并立即松开。
3. 按左侧的设置按钮，可以移动小数点的位置。注意小数点会循环移
动。
4. 按右侧的设置按钮，可以滚动显示模式的选项。一直按着右侧的设 置按钮直到显示出想要设定的显示模式 ( 见表 1)。
5. 同时按下设置按钮，持续约 2 秒钟。
6. 重新装上表头盖。
快速安装手册
步骤 4 接上页 ...
00825-0106-4360, 版本 AA
2006 年 6 月
表 1. LCD 显示模式
选项 输入信号与数字显示的关系
L in 线性
L in F 线性带有 5 秒钟过滤器
Srt 开方
SrtF 开方带有 5 秒钟过滤器
开方根功能 : 只与数字显示有关。条状码的输出仍与电流信号成线性关系。
开方根响应 : 数字显示与输入电流开方根成正比， 4 mA=0， 20 mA=1.0，按校
验程序标定。全量程流量的 25%点是线性转换成开方的过渡点。
带过滤器响应 : 基于 “当前输入”和 “前 5 秒钟间隔接收的输入值”。其公式
为：
显示值 = (0.75 x 前一个输入值 ) + (0.25 x 当前输入值 )
这个关系给出了前一个读数值减去当前输入值小于全量程刻度的 25%。
注意
在存储参数的过程中，表头会显示 “----” 大约 7.5 秒钟。
设置 4mA 的对应值
1. 将图 3 所示的固定环拧出，取下表头盖。
2. 按下左侧设置按钮 2 秒钟。
3. 减少显示数值可按左侧设置按钮，增加数值可按右侧设置按钮。设 定数值范围从 –999 到 1000。
4. 同时按下两个设置按钮 2 秒钟可存储信息。
5. 重新装好表头盖。
罗斯蒙特 1151
快速安装手册
步骤 4 接上页 ...
步骤 5: 变送器校准
零点调整螺钉
满点调整螺钉
00825-0106-4360, 版本 AA
2006 年 6 月
设置 20mA 的对应值
1. 将图 3 所示的固定环拧出，取下表头盖。
2. 按下右侧设置按钮 2 秒钟。
3. 减少显示数值可按左侧设置按钮，增加数值可按右侧设置按钮。设 定数值范围从 –999 到 9999。 4mA 与满度设置值的总和不能超过 9999。
4. 同时按下两个设置按钮 2 秒钟可存储信息。 LCD 数字表头已设置完
成。
5. 重新装好表头盖。
零点和满点的调整螺钉位于端子侧电子外壳上的铭牌下面，可以很容易
辨认 ( 见图 4)。当顺时针旋转调整螺钉时，变送器的输出会增长。
图 4. 零点和满点的调整螺钉
罗斯蒙特 1151
快速安装手册
步骤 5 接上页 ...
00825-0106-4360, 版本 AA
2006 年 6 月
变送器快速校准程序 ( 用于代号为 E, G, 和 J 的电子线路板 )
1. 给变送器加 4 mA 点的压力，旋转零点调整螺钉使输出为 4 mA。
2. 给变送器加 20 mA 点的压力。
3. 用理想输出减去实际输出。
4. 用步骤 3 所得差值除以 3。
5. 旋转满点调整螺钉，将输出调整到高于或低于理想输出值，高出或
低于的数值为步骤 4 所得的值。
6. 重复 1 至 5 步，直至校准为止。
变送器快速校准程序 ( 用于代号为 L 和 M 的电子线路板 )
1. 给带M电子线路板的变送器加1 V dc点的压力 (L电子线路板的加0.8 V dc点的压力) ，然后旋转调整螺钉将输出调整至1 V dc (L电子线路 板的调整至 0.8 V dc ).
2. 给变送器加5 V dc点(M电子线路板)或3.2 V dc点 (L电子线路板)的压
力。
3. 用理想输出减去实际输出。
4. 用步骤 3 所得差值除以 3。
5. 旋转满点调整螺钉，将输出调整到高于或低于理想输出值，高出或
低于的数值为步骤 4 所得的值。
6. 重复 1 至 5 步，直至校准为止。
罗斯蒙特 1151
快速安装手册
产品认证
00825-0106-4360, 版本 AA
2006 年 6 月
罗斯蒙特 1151
已获认证的制造商
Rosemount Inc. — Chanhassen, Minnesota, USA
Fisher-Rosemount GmbH & Co. — Wessling, Germany
Emerson Process Management Asia Pacific
Private Limited — Singapore
北京远东罗斯蒙特仪表有限公司 – 中国北京
欧洲认证机构
关于欧共体对于本产品与所有适用的欧洲标准相一致的声明可以在罗斯
蒙特的站点 www.rosemount.com 上检索到。也可以向当地的销售办事
处联系获取相关硬件拷贝。
ATEX 认证机构 (94/9/EC)
爱默生过程管理符合 ATEX 的标准。
欧洲压力设备认证机构 (PED) (97/23/EC)
1151GP9, 0; 1151HP4, 5, 6, 7, 8 压力变送器
— QS 评估证书 - EC 编号：PED-H-20
H 型传感器的一致性评估
所有其它类型的 1151压力变送器
— 正确的工程准则
变送器的附件：
远传隔离膜片装置 - 过程法兰 - 阀组
— 正确的工程准则
电磁兼容性 (EMC) (89/336/EEC)
所有的型号
— EN 50081-1: 1992; EN 50082-2:1995;
快速安装手册
00825-0106-4360, 版本 AA
2006 年 6 月
罗斯蒙特 1151
危险场所的使用认证
北美认证
厂家互检
FM 隔爆标牌为标准的默认标牌。如果选择了其它的防爆选项，其标牌
会相应地被替换。
I5 本质安全认证适用于认证等级的第一级、第二级和第三级， A，
(FM)
认证
隔爆认证 : 用于认证等级的第一级，第一部分，B、 C 和 D 组；防
尘防燃认证适用于第二级 ，第一部分， E、 F 和 G 组；第三级，
第一部分。室内和室外应用，使用 NEMA 4X 安全栅。
B， C， D， E， F 和 G 组危险场所且与实体要求和受控图纸
01151-0214 和 00268-0031相一致。非易燃性认证适用于第一
级，第二部分， A、 B 和 C 和 D 组危险场所。
实体参量请参阅受控图纸 01151-0214.
加拿大标准协会
E6 隔爆认证适用于认证等级的第一级，第一部分， C 和 D 组；第二
级，第一部分， E， F 和 G 组；第三级，第一部分危险场所。适
合于第一级，第二部分， A， B， C和和 D组；使用 CSA4X安
全栅。
I6 按照罗斯蒙特图纸 01151-2575进行连接，本质安全认证适用于认
证等级的第一级，第一部分， A、 B、 C 和 D 组危险场所。 实体
参量请参阅受控图纸 01151-2575。温度代号 T2D。
(CSA)
认证
快速安装手册
00825-0106-4360, 版本 AA
2006 年 6 月
欧洲认证 E8 ATEX 隔爆认证
证书编号： CESI03ATEX037
ATEX 标识： II 1/2 G
EEx d IIC T6 (–40 ≤ Ta ≤ 40 °C)
EEx d IIC T4 (–40 ≤ Ta ≤ 80 °C)
1180
V = 60 Vdc 最大
澳大利亚认证
澳大利亚标准协会
(SAA)
认证
E7 隔爆
证书编号： Ex 494X
Ex d IIB + H
DIP T6 IP65
T6
2
安全使用的特殊情况 (x):
对于壳体引线管口的螺纹为 NPT， PG 或 G ，必须使用相应的螺
纹形式的密封导管或引线接头以达到隔爆认证的要求。
I7 本质安全认证
证书编号： Ex 122X
Ex ia IIC T5 (T
Ex ia IIC T4 (T
= 40 °C)
amb
= 80 °C)
amb
安全使用的特殊情况 (x):
仪表会按照实体的概念进行估算，因此下列电子参量在安装过程
中也必须计算在内。
表 2. 实体参数
Ui = 30V
I
= 125 mA
i
Pi = 1.0 W (T4) 或 0.67W (T5)
C
= 14.8 nF
i
Li = 20 μH
罗斯蒙特 1151
快速安装手册
00825-0106-4360, 版本 AA
2006 年 6 月
N7 N类型
证书编号：Ex 887X
Ex n IIC T6 (T
Ex n IIC T5 (T
IP66
安全使用的特殊情况 (x):
仪表所连接的电源电压不能超出额定电压。在加电的同时安全栅
的端帽必须正确的安装。
amb
amb
= 40 °C)
= 80 °C)
罗斯蒙特 1151
组合认证
当指定了防爆类型时，提供不锈钢的防爆认证铭牌。一旦一个带着标有
多种防爆功能铭牌的变送器安装之后，就不能重新安装而用于其它防爆
场合。永久地标记这些防爆铭牌，以便同没有使用的防爆类型区分开
来。
C6 组合了 I6和 E6， CSA 隔爆和本安认证。出厂前密封。
K5 组合了隔爆、本安和非易燃的认证。
