罗斯蒙特 3051S 无线型系列

罗斯蒙特基于 HART® 协议 3051S 无线型系列压力变送器

®

罗斯蒙特基于 HART

步骤 1: 安装变送器

步骤 2: 连接电池
步骤 3: 量程调整
步骤 4: 检查设置
步骤 5: 参考信息
产品防爆认证

协议 3051SF 无线型系列压力变送器

开始

www.rosemount.com

*00825-0106-4802*

结束

京制 00000262 号

快速安装手册

00825-0106-4802, 版本 BA

罗斯蒙特 3051S 无线型

© 2009 Rosemount Inc. (罗斯蒙特公司 )版权所有。所有标识的所有权归罗斯蒙特公司所有。 Rosem oun t 和 Ro semo unt 的
标识均为 Rosemount Inc 的注册商标。

Rosemount Inc.

8200 Market Boulevard
Chanhassen, MN USA 55317
T (US) [phone]
T (Intnl) [phone]
F [phone]

Emerson Process Management
Asia Pacific Private Limited

1 Pandan Crescent
Singapore 128461
T (65) 6777 8211
F (65) 6777 0947/65 6777 0743

÷ÿ“™þ¬œÓ

Emerson Process Management
GmbH & Co. OHG

Argelsrieder Feld 3
82234 Wessling
Germany
T 49 (8153) 9390, F49 (8153) 939172

北京远东罗斯蒙特仪表有限公司

中华人民共和国北京市东城区和平里北街 6 号

100013

电话 (86) (10) 6428 2233
传真 (86) (10) 6422 8586

2009 年 2 月

重要注意

本安装手册提供了 Rosemount 公司 3051S 无线型变送器 ( 参考手册编号： 00809-0100-4802) 安装的
基本指导方针。 不提供组态、诊断、维护、检修、排除故障、防爆防燃等的安装指导。查阅
Rosemount 3051S 无线型变送器参考手册 (手册编号： 00809-0100-4802) 获得更多信息。
手册的电子版本可在 www.rosemount.com 查阅。

警告

爆炸可能会导致死亡或重伤：

变送器在爆炸性环境下的安装必须符合地方、国家和国际的相关标准、规范以及准则。请查阅产品参
考手册的防爆章节所列与安全安装相关的限定条款。

• 当在爆炸性气体环境下连接 375 手操器之前，应确保回路中仪表的安装符合本质安全或非易燃现场

接线的准则。

过程泄漏可能会导致伤害或死亡：

• 在加压之前，安装并紧固好过程连接。

触电可能会导致死亡或重伤：

• 应避免与引线或接线端子相接触。引线上可能存在的高压会引起触电。

重要注意

罗斯蒙特的 3051S和所有其它的无线型变送器在安装以前应该确保 1420 无线型网关已经安装完毕并
且可以正常使用。启动无线型变送器时应确保其在和 1420 无线网关的有效通讯范围内，并且将二者尽
量靠近。这样会保证无线网络会更快更简单的安装完成。

重要注意

无线产品在运输过程中的注意事项 ( 锂电池 ):

在运输过程中要确保变送器和电池没有连接。 在运输之前先从变送器上拆下电池。
一次性锂电池的运输方式必须符合美国运输协会、 IATA ( 国际航空运输协会 )、 ICAO ( 国际民间航空
组织 )和 ARD ( 欧洲危险品地面运输 )的规定。 运输者的责任是电池的运输必须遵守上述和当地政府

机构的其它有关规定。 请在运输前查阅和咨询相关机构的有关规定。

2

快速安装手册

00825-0106-4802, 版本 BA
2009 年 2 月

罗斯蒙特 3051S 无线型

3051S 无线型产品参数

产品型号产品规格准确度

3051S Wireless (-13970~68950)kPa 0.05 级
3051S Wireless (-13970~68950)kPa 0.1 级
3051SF Wireless (0~249)kPa 0.05 级
3051SF Wireless (0~6.22)kPa 0.1 级

3

罗斯蒙特 3051S 无线型

步骤 1: 安装变送器

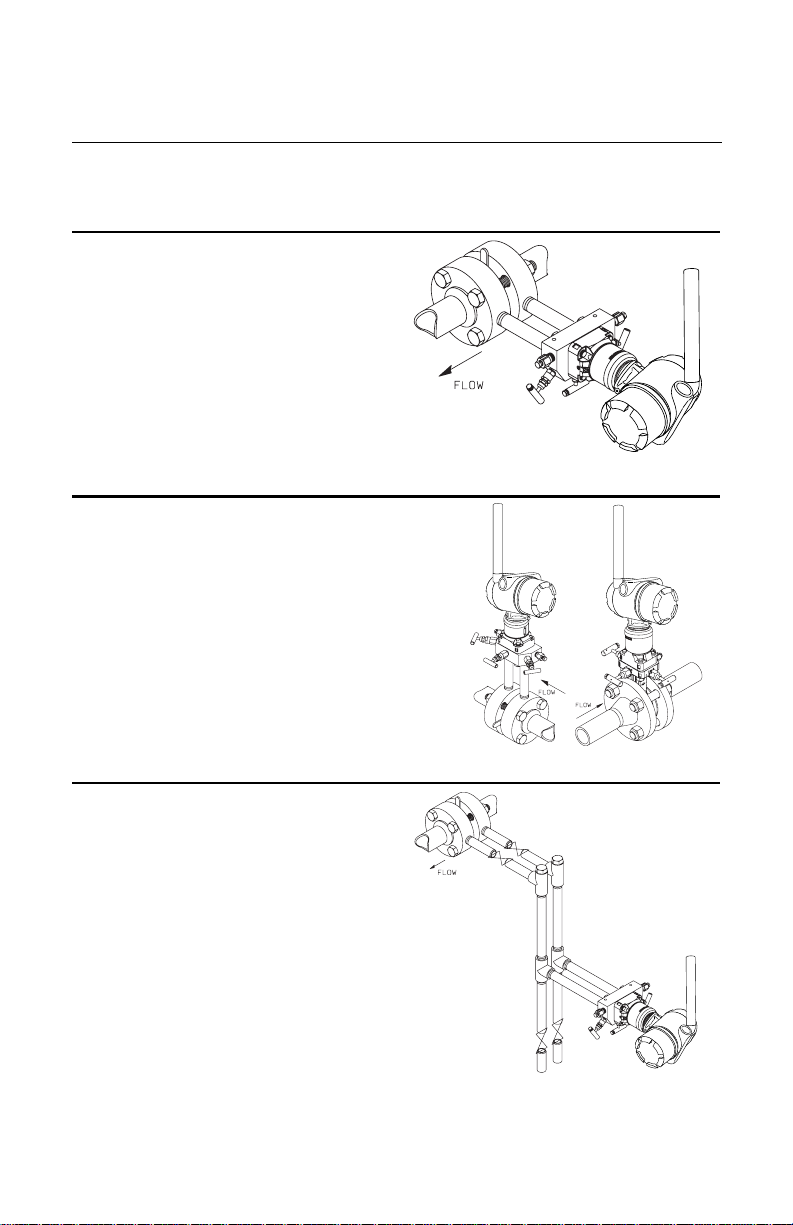

液体流量测量

1. 将分流接头安装于管道侧面。

2. 将变送器安装在分流接头的侧面或底部。

3. 安装变送器时应使排液 / 排气阀向上。

气体流量测量

1. 将分液接头安装在管道顶部或侧面。

2. 将变送器安装在分液接头的侧面或顶部。

快速安装手册

00825-0106-4802, 版本 BA

2009 年 2 月

蒸汽流量测量

1. 将分液接头安装在管道侧面。

2. 将变送器安装在分液接头的侧面或底部。

3. 将引压管内充满冷却水。

4

快速安装手册

00825-0106-4802, 版本 BA
2009 年 2 月

步骤 1 接上页

面板安装 管道安装

罗斯蒙特 3051S 无线型

Coplanar 法兰

Traditional 法兰

In-line

注意 :

无论变送器如何安装确保天线的垂直向上。

5
