快速安装指南: 罗斯蒙特基于FOUNDATION 现场总线协议 3051 系列压力 变送器, 罗斯蒙特基于FOUNDATION 现场总线协议 3051CF 系列流 量变送器
Table of contents
Loading...Rosemount 快速安装指南: 罗斯蒙特基于FOUNDATION 现场总线协议 3051 系列压力 变送器, 罗斯蒙特基于FOUNDATION 现场总线协议 3051CF 系列流 量变送器 Manuals & Guides [zh]
快速安装指南
00825-0106-4774, Rev KA
1 月 年 2020 年 月
Rosemount™ 3051 型压力变送器和罗斯蒙特 3051CF
系列流量计
采用 FOUNDATION™ 现场总线协议
快速安装指南 1 月 年 2020 年 月
安全信息
在安装变送器之前，确认主机系统加载了正确的设备驱动程序。请参见 系统准备。
执行操作时，为确保人身安全，请特别注意本节中的步骤和说明。
本指南提供了罗斯蒙特 3051 型变送器的基本安装指导。本指南不提供组态、诊断、维护、检修、故
障排除、防爆、防火或本质安全 (I.S.) 安装的说明。更多说明，请参阅罗斯蒙特 3051 参考手册。 本
手册的电子版本也可从 Emerson.com/Rosemount 上获得。
警告
爆炸
爆炸可能会导致死亡或严重伤害。
在易爆环境中安装本变送器时，请务必遵守当地、国家和国际标准、规范及规程。请参阅产品
认证，以了解与安全安装相关的任何限制。请参阅罗斯蒙特 3051 产品数据表的
以了解与安全安装相关的任何限制。
在易爆气体环境中，连接手持通讯器之前，请确保按照本质安全或非易燃现场接线实践安装回
路中的仪表。
在防爆/防火安装中，不得在设备通电的情况下拆卸变送器盖。
过程泄漏
过程泄漏可能导致死亡或严重受伤。过程泄漏可能导致伤亡。过程泄漏可能导致伤亡。
加压之前，应安装并拧紧过程连接器。
为了避免过程泄漏，请务必仅使用与相应的法兰接头配合实现密封的 O 型环。
产品认证
一节，
电力停供
触电可能导致死亡或严重受伤。触电可能会导致死亡或严重伤害。触电可能会导致死亡或严重伤
害。
不得接触引线或接线端子。引线上可能存在的高压会导致触电。
静电
静电可能损坏敏感部件。
请遵守对静电敏感的部件的安全拿放注意事项。
导线管/电缆入口
除非另外标明，否则变送器外壳中的导线管/电缆入口采用 ½–14 NPT 螺纹牙型。标有“M20”的入口
为 M20 × 1.5 螺纹牙形。在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙形。在封闭
这些入口时，只能使用具有相容螺纹牙形的管堵、接头、密封接头或导线管。
当在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认证的适当堵头、密封套或接
头。
备件
若把未经艾默生认可的更换设备或备件用作配件，则可能降低变送器的保压能力，并给仪表带来危
险。
只能使用由艾默生提供或销售的螺栓作为配件。
2
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
警告
不正确的组装
若阀组与传统法兰的组装不当，则可能损坏传感器模块。
为了安全地把阀组与传统法兰组装到一起，螺栓必须挤入法兰腹板的背面（即，螺栓孔），但
不得与传感器外壳接触。
电气回路的猛烈变化可能遏制 HART® 通讯或达到报警值的能力。因此，罗斯蒙特不能绝对担保
或保证在发生通告时主机系统能够读取到正确的故障报警水平（高位或低位）。
物理接触
未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。这可能是有意或无意的，需要
采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。限制未经授权人员进行物理接
触，以保护最终用户的资产。这对于设施中使用的所有系统均是如此。
内容
系统准备...................................................................................................................................... 5
变送器安装.................................................................................................................................. 7
组态........................................................................................................................................... 27
变送器零点调校......................................................................................................................... 36
产品认证.................................................................................................................................... 37
快速安装指南
3
快速安装指南 1 月 年 2020 年 月
4
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
1
1.1
系统准备
确认 HART 版本功能
• 若使用基于 HART 的控制系统或资产管理系统，在安装变送器之前，请
确认该系统的 HART 功能。并不是所有系统都能够通过 HART 第 7 版协
议进行通讯。此变送器可组态为使用 HART 第 5 版或第 7 版。
• 更改变送器的 HART 版本的说明请参阅切换 HART 版本模式。
1.2
确认正确的设备驱动程序
• 确认在系统中加载了最新的设备驱动程序 (DD/DTM™)，以确保正确通
讯。
• 从 Emerson.com 或 Fieldbus.org 下载最新的 DD。
• 从 Emerson.com 或 FieldCommGroup.org 下载最新的 DD。
• 在 Browse by Member（按部门浏览）下拉菜单中，选择 Emerson™ 业
务部门罗斯蒙特。
• 选择所需的产品。
•
在表 1-1 中，使用设备版本号找到正确的设备驱动程序。
表 1-1: 罗斯蒙特 3051 FOUNDATION 现场总线设备版本和文件
设备版本
(1)
主机 设备驱动程序
(DD)
(2)
DD 下载网络地址设备驱动程序
(DTM)
8
7
快速安装指南
全部 DD4: DD 第 1 版
全部 DD5: DD 第 1 版
艾默生 AMS 第 10.5 版或更
高版本：DD 第 2 版
艾默生 AMS 第 8 版到第
10.5 版：DD 第 1 版
艾默生 375/475：DD 第 2版简单易用的升级
全部 DD4: DD 第 3 版
全部
艾默生 AMS 第 10.5 版或更
DD5: NA
高版本：DD 第 6 版
AMS 第 8 版或更高
版本：DD 第 2 版
Fieldbus.org Emerson.com
Fieldbus.org
Emerson.com
Emerson.com
实用工具
Fieldbus.org Emerson.com
不适用
Emerson.com
5
快速安装指南 1 月 年 2020 年 月
表 1-1: 罗斯蒙特 3051 FOUNDATION 现场总线设备版本和文件 (续)
设备版本
(1)
主机 设备驱动程序
(DD)
(2)
DD 下载网络地址设备驱动程序
(DTM)
艾默生 AMS 第 8 版到第
Emerson.com
10.5 版：DD 第 4 版
艾默生 375/475：DD 第 6版简单易用的升级
实用工具
(1)
可以使用支持
(2)
设备驱动程序文件以设备版本和
FOUNDATION
现场总线的组态工具读取
DD
版本命名。为了使用各项功能，控制和资产管理
FOUNDATION
现场总线设备版本。
主机以及组态工具上必须安装正确的设备驱动程序。
表 1-2: 罗斯蒙特 3051 设备版本和文件
发布日期 设备标识 设备驱动程序标识 查看说明 查看功能
NAMUR
软件版
(1)
本
2012 年 4
1.0xx 1.0xx 01 7 10 00809-01
月
1998 年 1月不适用 不适用
HART 硬件
(1)
版本
HART 软
件版本
HART 通
(2)
用版本
5 9
设备版
(3)
本
手册文档编号变更说明
06-4007
178 5 3 00809-01
(4)
不适用
06-4001
(1)
NAMUR
版本位于设备的硬件标牌上。上述
xx
表示的
3
级变化差异表示
NE53
定义的
产品变化较小。 兼容性和功能得以保留，因此产品可以互换使用。
(2)
可以使用支持
HART
的组态工具读取
HART
软件版本。显示的值是可以与
NAMUR
版本
对应的最低版本。
(3)
设备驱动程序文件以设备版本和
设备驱动程序能够继续与新
DD
版本命名，例如
HART
设备通讯。为了使用新功能，必须下载新设备驱动
10_01。HART
协议用于使旧版的
程序。艾默生建议下载新的设备驱动程序文件，以保证能够使用全部功能。
(4)
可选择
HART 第 5
版和第
7
版、电源诊断功能、通过安全认证、
LOI
、过程报警、换算
变量、可组态警报、扩展工程单位。
6
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
2
2.1
变送器安装
安装变送器
有关尺寸图纸信息，请参阅罗斯蒙特 3051 产品数据表的
图 2-1: 面板安装共平面法兰
5/16 x 1½ 面板螺栓由客户自备。
尺寸图纸
一节。
图 2-2: 管道安装共平面法兰
快速安装指南
7
快速安装指南 1 月 年 2020 年 月
图 2-3: 面板安装传统法兰
图 2-4: 管道安装传统法兰
图 2-5: 面板安装罗斯蒙特 3051T
8
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
图 2-6: 管道安装罗斯蒙特 3051T
快速安装指南
9
快速安装指南 1 月 年 2020 年 月
2.1.1
2.1.2
在流体应用中安装变送器
过程
1. 将分流接头置于管道的侧面。
2. 安装在分流接头的侧面或底部。
3. 安装变送器时应使排液/排气阀向上。
图 2-7: 在流体应用中安装变送器
直连式
在气体应用中安装变送器
过程
1. 将分流接头置于管道的顶部或侧面。
2. 安装在分流接头的侧面或顶部。
10
图 2-8: 在气体应用中安装变送器
直通
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
2.1.3
在蒸汽应用中安装变送器
过程
1. 将分流接头置于管道的侧面。
2. 安装在分流接头的侧面或底部。
3. 向导压管充水。
图 2-9: 在蒸汽应用中安装变送器
直通式
2.1.4
快速安装指南
栓接注意事项
如果安装变送器时需要组装过程法兰、阀组或法兰接头，请按照以下组装
指南进行操作，确保变送器密封紧密，以实现最佳性能。
请仅使用变送器随附的或艾默生以备件出售的螺栓。 图 2-10 显示了几种常
见的变送器组装以及正确组装变送器所需的螺栓长度。
11
B
4 × 2.88-in. (73 mm)
A
4 × 1.75-in. (44 mm)
C
4 × 1.75-in.
(44 mm)
4 × 1.50-in.
(38 mm)
D
4 × 1.75-in. (44 mm)
4 × 2.25-in. (57 mm)
B7M
316
316
316
SW
316
STM
316
R
B8M
快速安装指南 1 月 年 2020 年 月
图 2-10: 常用变送器组件
A.
带共平面法兰的变送器
B.
带共平面法兰和可选法兰接头的变送器
C.
带传统法兰和可选法兰接头的变送器
D.
带共平面法兰和可选阀组与法兰接头的变送器
螺栓通常为碳钢或不锈钢材质。请查看螺栓顶部的标记来确定螺栓材质并
参见表 2-1。如果螺栓材质未在表 2-1 中显示，请与当地的艾默生代表联系
以了解更多信息。
碳钢螺栓无需润滑，不锈钢螺栓本身即带有润滑涂层，以方便安装。但在
安装任何一种螺栓时，不要再涂润滑剂。
表 2-1: 法兰和法兰接头螺栓的扭矩值
螺栓材料 螺栓头标记 初始扭矩 最终扭矩
碳钢 (CS)
不锈钢 (SST)
12
请按照以下步骤安装螺栓：
300 in-lb
150 in-lb
650 in-lb
300 in-lb
罗斯蒙特
3051
A
B
C
D
Rosemount 3051S/3051/2051
1 月 年 2020 年 月 快速安装指南
过程
1. 用手指拧紧螺栓。
2. 按交叉模式将螺栓拧至初始扭矩值。
请参阅表 2-1，以了解初始扭矩值。
3. 按相同的交叉模式将螺栓拧至最终扭矩值。
请参阅表 2-1，以了解最终扭矩值。
4. 在加压之前，请确认法兰螺栓从传感器模块螺栓孔中穿过。
2.1.5
O 型圈及法兰接头
警告
未能安装适当的法兰适配器 O 形圈可能会造成过程泄漏以危及人身安全。
两种法兰适配器都带有各自独特的 O 形圈槽。请仅使用专用于特定法兰接
头的 O 形圈，如下所示。
图 2-11: O 形圈位置
A.
法兰适配器
B. O
形圈
C. PFTE
D.
材质型材（正方形）
弹性体材质型材（圆形）
每次在拆卸法兰或接头时，应目视检查 O 型圈。 如果有任何损坏的迹象
（例如刻痕或切口），请予以更换。如果更换了 O 形圈，请在安装后重新
拧紧法兰螺栓和定位螺钉，以便将聚四氟乙烯 O 形圈安装到位。
快速安装指南
13
A
快速安装指南 1 月 年 2020 年 月
2.1.6
2.1.7
外壳的环境密封
为了满足 NEMA® 4X、IP66 和 IP68 要求，应在导线管的外螺纹上缠螺纹密
封 (PTFE) 带或涂螺纹密封胶，以实现防水防尘密封。如果要求达到其他防
侵入等级，请咨询工厂。
务必安装电子装置外壳盖，使金属紧贴金属，从而确保完全密封。使用
罗斯蒙特™ O 形圈。
对于 M20 螺纹件请安装管堵，使螺纹完全啮合或直到出现机械阻力。
管道直接安装式仪表变送器的朝向
小心
压力值不精确
变送器可能输出了不精确的压力值。
请勿干扰或堵塞大气压力基准端口。
直连式表压变送器的低压侧端口位于外壳背面的变送器颈部。直连式表压
变送器的低压侧端口（大气压力基准）位于外壳背面的变送器颈部。排气
通路在外壳和传感器之间绕变送器回旋 360 度（请参阅图 2-12）。
变送器在安装时应使排气通路保持通畅，无任何阻碍，例如油漆、灰尘、
以及润滑剂等，以便排出工艺液体。
图 2-12: 直连式表压低压侧端口
14
A.
低压侧端口（大气压力参照）
罗斯蒙特
3051
A
B
1 月 年 2020 年 月 快速安装指南
小心
电子装置损坏
传感器模块和过程连接件之间的转动可能损坏电子装置。
不要在传感器模块上直接施加扭矩。
为了避免损坏，只能在六角形过程连接件上施加扭矩。
A.
传感器模块
B.
过程连接件
2.1.8
安装高压锥形及螺纹接头
变送器出厂时即配有专为压力应用而设计的高压接头。 按照下面的步骤可
将变送器正确连接至您的过程。
过程
1. 将与过程相容的润滑剂涂到接头螺母的螺纹处。
2. 把接头螺母滑移到管上，然后将套圈穿到管端上。
套圈为反向螺纹。
3. 将少量与过程相容的润滑剂涂到管的锥面，以助于防止磨损并便于
密封。将管插入接头，然后用手指拧紧螺栓。
4. 将接头螺母以 25 ft-lb 的扭矩拧紧。
快速安装指南
15
Commissioning Tag
DEVICE ID:
0011513051010001440-12169809172 5
DEVICE REVISION: 7.2
PHYSICAL DEVICE TAG
DEVICE ID:
0011513051010001440-12169809172 5
DEVICE REVISION: 7.2
S / N :
PHYSICAL DEVICE TAG
Device Barcode
A
Commissioning Tag
DEVICE ID:
001151AC00010001440-1216980917 25
DEVICE REVISION: 8.1
PHYSICAL DEVICE TAG
DEVICE ID:
001151AC00010001440-121698091725
DEVICE REVISION: 8.1
S / N :
PHYSICAL DEVICE TAG
Device Barcode
快速安装指南 1 月 年 2020 年 月
注
为确保安全和检测泄漏，变送器内部设计有泄液孔。如果流体开始
从泄液孔泄漏，则应隔离过程压力，并断开变送器，然后重新密封
直到泄漏得以解决。
2.2
2.2.1
标记
调试（纸质）铭牌
使用变送器随附的可拆卸铭牌可确定设备的特定位置。确保在每台变送器
的可拆卸调试铭牌的两个位置上输入正确的物理设备位号（PD 位号字
段），然后撕下底部部分。
注
主机系统上加载的设备描述必须与本设备的描述版本一致。
图 2-13: 调试标牌
注
主机系统上加载的设备描述必须与本设备的描述版本一致。可通过选择
16
Resources
或 Emerson.com/Rosemount 下载设备描述。也可以访问 Fieldbus.org 并选
择 End User Resources（最终用户资源）来获得。
A.
设备版本
（资源）
下的 Device Drivers（设备驱动程序），从主机系统网站
罗斯蒙特
3051
A
1 月 年 2020 年 月 快速安装指南
2.3
考虑外壳转动
为了便于进行现场接线或更好地查看可选的 LCD 显示屏：
图 2-14: 外壳转动
A.
外壳转动限位螺钉
过程
1. 使用 5/64-in 六角扳手拧松外壳转动限位螺钉。
2. 按顺时针方向将外壳转到所需位置。
3. 如果由于螺纹的限制而无法到位，逆时针旋转外壳至所需位置（由
于螺纹限制最多可旋转 360°）。
4. 在达到所需的位置之后，重新拧紧外壳转动限位螺钉，但是扭矩不
要超过 7 in-lb。
(5/64 英寸)
2.4
2.4.1
快速安装指南
设置跳线和开关
安全性
组态变送器后，您可能希望保护组态数据以防止未经授权更改。每个变送
器都配有安全跳线，可将其置于“开”以防止意外或故意更改组态数据。跳
线带有“安全”标签。安全跳线还可以防止使用本地操作员界面进行更改。
17
快速安装指南 1 月 年 2020 年 月
2.4.2
2.5
模拟
模拟跳线与模拟输入 (AI) 功能块配合使用。此跳线用于模拟压力测量，并
作为 AI 功能块的锁定装置。为了启用此模拟功能，上电后必须将此跳线移
至“开”位置。此功能可防止变送器意外地留在模拟模式中。
图 2-15: 变送器跳线位置
设置开关
请使用以下程序更改开关组态：
安装前，应按图 2-16 所示设置 Simulate（模拟）和 Security（安全）开关
的组态。
• Simulate（模拟）开关可启用或禁用模拟报警和模拟 AI 功能块状态和
值。默认 Simulate（模拟）开关位置为 Enabled（已启用）。
18
• Security（安全）开关可允许（解锁符号）或阻止（锁定符号）变送器
的任何组态。
— 默认 Security（安全）开关处于 Off（关闭）状态（解锁符号）。
— 您可以在软件中启用或禁用 Security（安全）开关。
过程
1. 如果变送器已安装，则应固定好回路，并断开电源。
2. 卸下正对现场接线端子一侧的外壳盖。在易爆环境中，当电路带电
时，不要卸下仪表护盖。
3. 将 Security（安全）和 Simulate（模拟）开关滑至所需的位置。
4. 重新盖好外壳盖。
注
艾默生建议把护盖拧紧到护盖和外壳之间没有缝隙的程度。
罗斯蒙特
3051
C
A
B
D
E
F
1 月 年 2020 年 月 快速安装指南

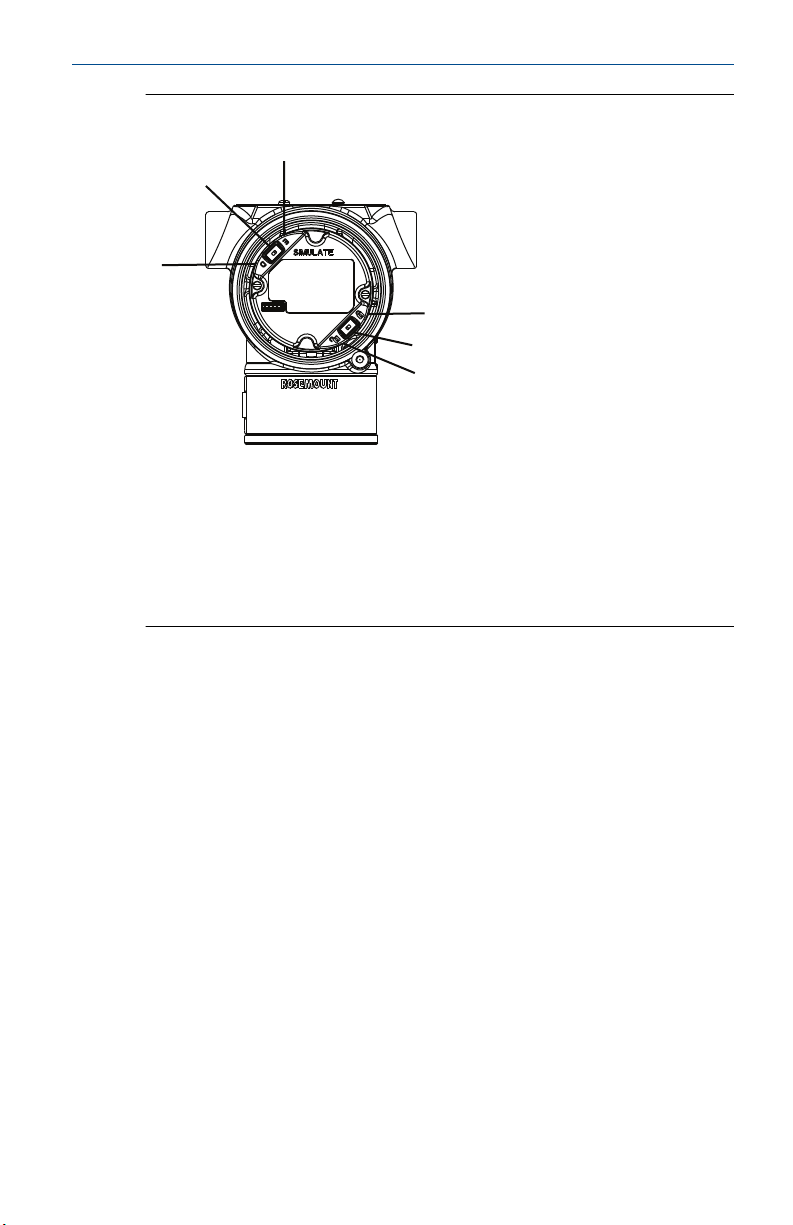

图 2-16: 模拟和安全开关
A.
模拟禁用位置
B.
模拟开关
C.
模拟启用位置
D.
安全锁定位置
E.
安全开关
F.
安全解锁位置
2.6
接线和通电
使用足够尺寸的铜线，确保变送器供电端子之间的电压不低于 9 Vdc。电源
电压是可变的，尤其是在异常条件下，比如使用备用电池工作时。艾默生
建议正常工作条件下的最低电压为 12 Vdc 并使用 A 型屏蔽双绞线。
过程
1. 要为变送器供电，请将电源线连接到接线端子标签所示的端子上。
快速安装指南
19
DP
A
A
D
E
B
C
快速安装指南 1 月 年 2020 年 月
图 2-17: 接线端子
A.
使距离最小
B.
修剪屏蔽层并绝缘
C.
保护接地端子（请勿将变送器端的电缆屏蔽层接地）
D.
使屏蔽层绝缘
E.
把屏蔽层连回电源地线
2.6.1
20
注
罗斯蒙特 3051 电源端子对极性不敏感，这意味着连接到电源端子
时电源线的电极性无关紧要。要将对极性敏感的设备连接到网段，
请遵循端子极性。当连接到螺丝端子时，艾默生建议使用卷边的接
线片。
2. 确保完全接触接线端子螺钉和垫圈。当使用直接接线法时，顺时针
缠绕导线，以确保拧紧接线端子螺钉时导线处于正确的位置。
注
艾默生建议不要使用插针或金属套圈接线端子，因为这种连接长期
使用或受到振动时很容易松动。
地面信号线
请勿将信号线与电源线一起穿过导线管或开式桥架，或者使信号线靠近重
型电气设备。艾默生在电子装置外壳的外部和端子仓内提供有接地端接装
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
置。当需要安装防雷接线端子或遵循当地法规要求时，应使用这些接地端
接装置。
过程
1. 拆下现场接线端子的外盖。
2. 按照图 2-17 中所示的方式连接线路对和接地线。
a) 按照实际需要修剪电缆屏蔽层，使其在接触变送器外壳时绝
缘。
注
请勿将变送器端的电缆屏蔽层接地。如果电缆屏蔽层与变送
器外壳接触，可形成接地回路并影响通讯。
b) 连续连接电缆屏蔽层与电源地线。
c) 将整个网段的电缆屏蔽层连接至电源端接地良好的单一地
线。
注
接地不当是导致网段通讯不良最常见的原因。
3. 重新盖好外壳盖。艾默生建议把护盖拧紧到护盖和外壳之间没有缝
隙的程度。
4. 塞好并密封未用的导线管接口。
2.6.2
2.6.3
2.6.4
2.6.5
快速安装指南
电源
变送器需要 9 至 32 V（对于本质安全，为 9 至 30 V 的直流电源；对于
FISCO 本质安全，为 9 至 17.5 V 的直流电源）的直流电源才能工作并提供
完整功能。
电源调节器
现场总线网段需要电源调节器来隔离电源滤波器，并将该段与连接至同一
电源的其他段分开。
接地
现场总线段的信号线不得接地。某条信号线接地会关断整段现场总线。
屏蔽线接地
如要防止现场总线网段出现噪声，适用于屏蔽线的接地技术需要将单个接
地点用于屏蔽线，以避免形成接地回路。将整个网段的电缆屏蔽层连接至
电源端接地良好的单一地线。
21
A
快速安装指南 1 月 年 2020 年 月
2.6.6
2.6.7
2.7
信号端接
对于每个现场总线网段，每个网段的起点和终点应各安装一个端接器。
定位设备
长期来看，通常由不同的人员安装、组态和调试设备。“定位设备”功能可
通过 LCD 显示屏（如已安装）支持这些人员找到所需的设备。
从设备 Overview（概述）屏幕中，选择 Locate Device（定位设备）按钮。
这样会启动一个方法，使您能够显示 Find me（找到设备）消息或者输入要
显示在设备 LCD 显示屏上的定制消息。
当退出 Locate Device（定位设备）方法时，设备 LCD 显示屏自动恢复正常
运行。
注
一些主机的 DD 中不支持 Locate Device（定位设备）。
连接电源模块
过程
1. 拆下电源模块的护盖。
2. 连接绿色电源模块（参见图 2-18）。
图 2-18: 电源模块
22
A.
电源模块
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
2.8
2.8.1
调校变送器
设备由工厂标定。在安装后，建议立即对表压和差压变送器进行零点调
校，以消除由于安装位置或静压效应造成的误差。零点调校可使用现场手
持通讯器或组态按钮进行。
有关使用 AMS 无线组态软件的说明，请参阅《罗斯蒙特 3051 无线设备参
考手册》。
注
当执行零点调校时，请确保平衡阀处于打开状态，而且所有接液支管都充
注到正确的液位。
小心
建议不要对罗斯蒙特 3051CA 或 3051TA 型绝压变送器进行调零。
使用现场手持通讯器调校
过程
1. 使变送器达到压力平衡或者对其进行释压，并连接现场手持通讯
器。
2. 在菜单中输入 HART 快捷键序列。
3. 按照所示的指令进行零点调校。
4. 在 Home
（主页）
屏幕上，输入快捷键序列：
2.8.2
快速安装指南
使用数字零点调校按钮调校
过程
设备仪表板快捷键
有关现场手持通讯器的连接方法，请参阅图 1。
1. 设置变送器压力。
2. 卸下电子装置外壳盖。
3. 按住 Zero（调零）按钮两秒钟，以执行数字零点调校。
4. 卸下变送器外壳盖。务必安装电子装置外壳盖时，使聚合物紧贴聚
合物（即看不到 O 形圈），从而确保完全密封。
2, 1, 2
23
Digital Zero
Trim
A
N E T w K
S R C H N G
n e t w k
N E G O T
n e t w k
L I M - O P
n e t w k
O K
快速安装指南 1 月 年 2020 年 月
图 2-19: 数字调零按钮
A.
数字调零按钮
注
在设备加入网络之后，还可使用 AMS 无线组态软件完成零点调校。
2.9
2.9.1
验证变送器组态
可在四个位置验证操作：
• 在设备上通过本地显示屏 (LCD) 验证。
• 使用现场手持通讯器验证。
• 通过艾默生无线网关的集成 Web 界面验证。
• 通过 AMS 无线组态软件验证。
使用 LCD 显示屏验证变送器组态
LCD 显示屏会基于无线更新速率显示输出值。有关错误代码和其他 LCD 显
示屏消息，请参阅《罗斯蒙特 3051 无线设备参考手册》。按住诊断按钮至
少五秒，以显示位号、设备标识、网络标识、网络加入状态、以及设备状
态页面。
正在搜索网络 正在加入网络 已连接，带宽受限 已连接
24
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
2.9.2
使用现场手持通讯器验证变送器的组态
HART 无线变送器通讯需要罗斯蒙特 3051 无线设备描述符。有关现场手持
通讯器的连接方法，请参阅图 1。
在 Home（主页）屏幕上，输入快捷键序列：
设备仪表板快捷键
表 2-2: 设备修订版 1，DD 修订版 1 快捷键
功能 快捷键
Tag（位号）
Date（日期）
Descriptor（描述符）
Message（消息）
Long Tag（长位号）
网络 ID
将设备连入网络
更新速率
Range Values（范围值）
Transfer Function（转换函数）
Units（单位）
Lower Sensor Trim（传感器量程下限调校）
Upper Sensor Trim（传感器量程上限调整）
Digital Zero Trim（数字零点调校）
Rerange by Applied Pressure（根据所用压力重设范
围）
Custom Display Configuration（定制显示组态）
Scaled Variable（换算变量）
Find Device（查找设备）
Simulate Digital Signal（模拟数字信号）
3, 5
2, 1, 1, 1, 1
2, 1, 1, 1, 5
2, 1, 1, 1, 3
2, 1, 1, 1, 4
2, 1, 1, 1, 2
2, 2, 1, 1
2, 2, 1, 2
2, 1, 4
2, 1, 1, 5
2, 1, 1,6
2, 1, 1, 2
3, 5, 1, 1, 2
3, 5, 1, 1, 1
3, 5, 1, 1, 3
2, 2, 2, 2, 1
2, 1, 5
2, 1, 7, 1
3, 5, 2
3, 6
2.9.3
使用艾默生无线网关验证变送器的组态
在网关的集成 Web 界面中，导航到 Explorer
态）
快速安装指南
（资源管理器）
> Status
页面。该页面将显示设备是否已联网以及是否能正常通讯。
（状
25
快速安装指南 1 月 年 2020 年 月
注
设备连入网络可能需要几分钟的时间。有关更多信息，请参阅《艾默生无
线网关快速安装指南》。
图 2-20: 网关网络设置
2.9.4
26
使用 AMS 无线组态软件验证组态
在设备加入网络时，它会出现在 AMS 无线组态软件中，如图 2-21 所示。
图 2-21: 无线组态器的网络设置
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
3
3.1
组态
每个 FOUNDATION 现场总线主机或组态工具都拥有不同的显示和执行组态的
方式。有些使用 DD 方法进行组态并在各平台上一致地显示数据。有些使
用设备描述 (DD) 或 DD 方法进行组态并在各平台上一致地显示数据。没有
要求主机或组态工具一定支持这些功能。请使用下面的功能块示例完成变
送器的基本组态。对于更高级的组态，请参阅本手册中的模拟输入 (AI) 功
能块到高级设备设置。对于更高级的组态，请参阅《Rosemount 3051 参考
手册》。
注
DeltaV™ 用户应使用用于资源和转换器块的 DeltaV Explorer 以及用于功能块
的 Control Studio。
组态 AI 功能块
图 3-1 中显示了每个步骤的屏幕。此外，图 3-1 中还提供了每个 AI 功能块
组态步骤的分步说明。
如果您的组态工具支持仪表板 DD 或 DTM，则可以使用设置向导或手动设
置。如果您的组态工具不支持仪表板 DD 或 DTM，请使用手动设置。下面
提供了每个步骤的导航说明。此外，图 3-1 中还显示了每个步骤的屏幕。
快速安装指南
27
(Overview)
Pressure
Calibration
Device Information
Locate Device
Scale Gauges
(Calibration)
Primary Value
Sensor Trim
Sensor Limits
Restore Factory Calibration
Last Calibration Points
Calibration Details
(Device Information)
Identification
(1)
Revisions
Materials of Construction
Security & Simulation
(Materials of Construction )
Sensor
Sensor Range
Flange
Remote Seal
(Configure)
Guided Setup
Manual Setup
Alert Setup
(Manual Setup )
Process Variable
Materials of Construction
Display
( )
Display Options
(8, 9)
Advanced Configuration
(Classic View ) (9)
View All Parameters
Mode Summary
AI Blocks Channel Mapping
Master Reset
(Process Variable )
Pressure
Pressure Damping
Sensor Temperature
Change Damping (7, 9)
(Security & Simulation)
Write Lock Setup
(2, 10)
(Guided Setup )
Zero Trim
Change Damping
(7, 9)
Local Display Setup (8, 9)
Configure Analog Input Blocks (3, 4, 5, 6)
Standard Text – Navigation selections available
(Text) – Name of selection used on parent menu screen to access this screen
Bold Text – Automated methods
Underlined Text -- Configuration task numbers from configuration flow chart
Cl
as
si
c Vie
w
Display
快速安装指南 1 月 年 2020 年 月
图 3-1: 基本组态菜单树
AI 功能块的组态步骤如下所示：
1. 验证设备位号：PD_TAG。
2. 检查开关和软件写入锁定。
3. 设置信号调节：L_TYPE。
4. 设置定标：XD_SCALE。
5. 设置定标：OUT_SCALE。
6. 设置低流量切除：LOW_CUT。
28
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
7. 设置阻尼：PRIMARY_VALUE_DAMPING。
8. 设置 LCD 显示屏。
9. 查看变送器组态。
10. 设置开关和软件写入锁定。
先决条件
请参阅图 3-1，以通过图形方式查看基本设备组态的分步流程。在开始组态
之前，您可能需要验证设备位号或者取消激活变送器上的硬件和软件写入
保护。为此，请按如下步骤操作。否则继续步骤 1。
1. 要验证设备位号：
a. 导航：从 Overview
（概述）
屏幕中，选择 Device
Information（设备信息）以验证设备位号。
2. 要检查开关（见图 1）：要检查开关（见图 2-16）：
a. 如果在软件中启用了 Write Lock（写入锁定）开关，则此开
关必须处于解锁位置。
b. 要禁用软件写入锁定（设备从工厂发货时已禁用软件写入锁
定）：
•
从 Overview
（概述）
屏幕中，选择 Device Information
（设备信息），然后选择 Security and Simulation（安全
和模拟）选项卡。
注
在开始模拟输入块组态之前，将控制回路置于 Manual（手动）模式。
注
在调试控制主机的变送器之后，始终检查和协调功能块组态（不包括资源
和转换器块）。在调试过程中，无法将控制主机进行设备调试之前的功能
块组态（包括 AI 功能块）保存到控制主机数据库。此外，控制主机可能会
在调试过程中将组态更改下载到变送器中。
注
通常在调试变送器之后使用控制主机组态软件对 AI 功能块组态进行更改。
请查阅您的主机系统文档，以了解在调试设备之后是否应当使用 DD 或
DTM 中提供的 AI 功能块组态向导方法。
快速安装指南
• 执行 Write Lock Setup（写入锁定设置）以禁用软件写
入锁定。
29
快速安装指南 1 月 年 2020 年 月
注
对于 DeltaV 用户，请只使用 DeltaV Explorer 进行最终的 AI 功能块组态和
AI 功能块组态更改。
过程
1. 开始组态 AI 功能块。
• 使用设置向导：
a. 导航到 Configure（组态）> Guided Setup（设置向
导）。
b.
选择 AI Block Unit Setup（AI 功能块单位设置）。
注
设置向导会自动按正确的顺序执行每个步骤。
• 使用手动设置：
a. 导航到 Configure（组态）> Manual Setup（手动设置）
> Process Variable（过程变量）。
b. 选择 AI Block Unit Setup（AI 功能块单位设置）。
c. 将 AI 功能块置于 Out of Service（停止运行）模式。
注
当使用手动设置时，请按组态 AI 功能块中所述的顺序执行步
骤。
30
注
为了方便起见，AI 功能块 1 预链接到变送器的初级变量，并应当用
于此目的。AI 功能块 2 预链接到变送器传感器温度。必须为 AI 功能
块 3 和 4 选择通道。 控制主机和某些资产管理主机可以取消组态工
厂分配的链接，并为其他 AI 功能块分配初级变量和传感器温度。
通道 1 为初级变量。
通道 2 为传感器温度。
如果已启用 FOUNDATION 现场总线诊断选项代码 D01，则可以使用这
些附加通道。
• 通道 12 为 SPM 均值。
• 通道 13 为 SPM 标准偏差。
要组态 SPM，请参阅先进的压力诊断功能。要组态 SPM，请参阅
《罗斯蒙特 3051 FOUNDATION 现场总线参考手册》。
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
注
步骤 3 到步骤 6 全都在设置向导中通过单个分步方法执行，也可使
用手动设置在单个屏幕上执行。
注
步骤 3 到步骤 6 全都在设置向导中通过单个分步方法执行。
注
如果在步骤 2 中选择的 L_TYPE 是 Direct（直接），则不需要执行步
骤 3、步骤 4 和步骤 5。如果选择的 L_TYPE 是 Indirect（间接），
则不需要执行步骤 5。设置向导会自动跳过所有不需要的步骤。
2. 从下拉菜单中选择信号调节 L_TYPE：
a) 选择 L_TYPE：Direct（直接），以使用设备默认单位执行压
力测量。
b) 选择 L_TYPE：Indirect（间接），以使用其他压力或液位单
位。
c) 选择 L_TYPE：Indirect Square Root（间接平方根），以使用
流量单位。
3. 将 XD_SCALE 设置为 0% 和 100% 标度点（变送器量程）：
a) 从下拉菜单中选择 XD_SCALE_UNITS。
快速安装指南
b) 输入 XD_SCALE 0% 点。
在液位应用中，这可能会发生正移或负移。
c) 输入 XD_SCALE 100% 点。
在液位应用中，这可能会发生正移或负移。
d) 如果 L_TYPE 是 Direct（直接），则可以将 AI 功能块置于
AUTO（自动）模式，以使设备恢复运行。
设置向导自动完成此操作。
4. 如果 L_TYPE 是 Indirect（间接）或 Indirect Square Root（间接平方
根），请设置 OUT_SCALE 以更改工程单位。
a) 从下拉菜单中选择 OUT_SCALE UNITS（OUT_SCALE 单
位）。
b) 设置 OUT_SCALE 低值。
在液位应用中，这可能会发生正移或负移。
c) 设置 OUT_SCALE high（OUT_SCALE 上限）值。
31
快速安装指南 1 月 年 2020 年 月
在液位应用中，这可能会发生正移或负移。
d) 如果 L_TYPE 是 Indirect（间接），则可以将 AI 功能块置于
AUTO（自动）模式，以使设备恢复运行。
设置向导自动完成此操作。
5. 如果 L_TYPE 是 Indirect Square Root（间接平方根），则可以使用
LOW FLOW CUTOFF（低流量切除）功能。
a) 启用 LOW FLOW CUTOFF（低流量切除）。
b) 在 XD_SCALE UNITS（XD_SCALE 单位）中设置 LOW_CUT
VALUE（LOW_CUT 值）。
c) 可以将 AI 功能块置于 AUTO（自动）模式，以使设备恢复运
行。
设置向导自动完成此操作。
6. 更改阻尼。
• 使用设置向导：
— 导航到 Configure（组态）> Guided Setup（设置向导）并选
择 Change Damping（更改阻尼）。
注
设置向导会自动按正确的顺序执行每个步骤。
32
— 输入所需的阻尼值，单位为秒。允许的值范围为 0.4 到 60
秒。
• 使用手动设置：
— 导航到 Configure（组态）> Manual Setup（手动设置）>
Process Variable（过程变量）并选择 Change Damping（更
改阻尼）。
— 输入所需的阻尼值，单位为秒。允许的值范围为 0.4 到 60
秒。
7. 组态可选 LCD 显示屏（如已安装）。
• 使用设置向导：
— 导航到 Configure（组态）> Guided Setup（设置向导）并选
择 Local Display Setup（本地显示设置）。
注
设置向导会自动按正确的顺序执行每个步骤。
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
— 选中要显示的每个参数旁边的复选框，最多四个参数。LCD
显示屏会连续滚动显示所选的参数。
• 使用手动设置：
— 导航到 Configure（组态）> Manual Setup（手动设置）并
选择 Local Display Setup（本地显示设置）。
— 检查要显示的各参数。LCD 显示屏会连续滚动显示所选的参
数。
8. 再次检查变送器组态并投入工作。
a) 要查看变送器组态，请按照 AI Block Unit Setup
位设置）
Display
b) 根据需要更改任何值。
、Change Damping
（设置
LCD
显示屏）
（更改阻尼）
的设置向导导航顺序进行导航。
（
AI
功能块单
和 Set up LCD
3.1.1
c) 返回到 Overview
d) 如果模式为 Not in Service（当前未工作），请单击 Change
（更改）按钮，然后单击 Return All to Service（全部恢复运
行）。
注
如果不需要硬件或软件写入保护，则可以跳过步骤 9。
9. 设置开关和软件写入锁定。
a) 检查开关（见图 1）。
b) 检查开关（见图 2-16）。
注
可以将 Write Lock（写入锁定）开关保留在锁定或解锁位置。为使
设备正常运行，Simulate Enable/Disable（模拟启用/禁用）开关可
以处于任一位置。
（概述）
屏幕。
启用软件写入锁定
过程
1. 从 Overview
（概述）
a) 选择 Device Information（设备信息）。
b) 选择 Security and Simulation（安全和模拟）选项卡。
屏幕导航。
快速安装指南
2. 执行 Write Lock Setup（写入锁定设置）以启用软件写入锁定。
33
快速安装指南 1 月 年 2020 年 月
3.1.2
AI 块组态参数
使用压力、差压流量和差压液位示例作为指导。
参数 输入数据
通道 1 = 压力，2 = 传感器温度，12 = SPM 平均值，13 = SPM 标准偏差
L-Type
XD_Scale
Out_Scale
直接、间接或平方根
标度和工程单位
Pa bar
kPa mbar kg/cm
mPa psf kg/m
hPa Atm
°C psi
°F g/cm
标度和工程单位
32°F 时的 Torr
(0°C)
39°F 时的 inH2O
(4°C)
60°F 时的 inH2O
(16°C)
2
68°F 时的 inH2O
(20°C)
ftH2O @ 39°F
(4°C)
2
2
ftH2O @ 60°F
(16°C)
ftH2O @ 68°F
(20°C)
39°F 时的 mmH2O
(4°C)
68°F 时的 mmH2O
(20°C)
cmH2O @ 39°F
(4°C)
mH2O @ 39°F
(4°C)
mmHg @ 32°F
(0°C)
mmHg @ 32°F
(0°C)
inHg @ 32°F
(0°C)
mHg @ 32°F
(0°C)
34
注
仅选择设备支持的单位。
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
3.1.3
3.1.4
压力示例
参数 输入数据
通道
L_Type
XD_Scale
Out_Scale
1
直接
请参阅可支持工程单位列表。
设置工作范围之外的值。
注
仅选择设备支持的单位。
差压流量示例
参数 输入数据
通道
L_Type
XD_Scale
注
仅选择设备支持的单位。
Out_Scale 0-20 GPM
Low_Flow_Cutoff %
1
平方根
68°F (20°C) 时的 0-100 inH2O
3.1.5
差压液位示例
参数 输入数据
通道
L_Type
XD_Scale
Out_Scale 0–25 ft. (0–7.6 m)
注
仅选择设备支持的单位。
3.2
在 LCD 显示屏仪表上显示压力
选中 Display Configuration（显示组态）屏幕上的 Pressure（压力）复选
框。
快速安装指南
1
间接
68°F (20°C) 时的 0-300 inH2O
35
快速安装指南 1 月 年 2020 年 月
4
变送器零点调校
零点调校是用于补偿安装位置和管线压力影响的单点调整。当执行零点调
校时，请确保平衡阀处于打开状态，而且所有接液支管都充注到正确的液
位。
注
变送器在出厂前已完全按照用户要求或按照默认的满量程进行了标定（标
定量程 = 量程的上限）。
变送器仅允许调校 3–5% URL 的零点误差。对于更大的零点误差，使用 AI
块中的 XD_Scaling、Out_Scaling 和间接 L_Type 补偿偏差。
过程
1. 要使用设置向导，请导航到 Configure（组态）> Guided Setup（设
置向导）并选择 Zero Trim（零点调校）。
该方法将执行零点调校。
2. 要使用手动设置，请导航到 Overview（概述）> Calibration（标
定）> Sensor Trim（传感器调校）并选择 Zero Trim（零点调
校）。
该方法将执行零点调校。
36
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
5
5.1
5.2
5.3
5.3.1
产品认证
第 2.8 版
欧洲指令信息
欧盟符合性声明的副本可在《快速安装指南》末尾处找到。最新版本的欧
盟符合性声明可在 Emerson.com/Rosemount 上获得。
普通场所认证
按照标准，变送器已经由美国联邦职业安全与健康管理局 (OSHA) 授权的国
家认可测试实验室 (NRTL) 进行了检验和测试，证明了其设计符合基本电
气、机械和防火要求。
北美
E5 美国隔爆 (XP) 和防尘燃 (DIP)
测量范围为 1-5 (HART)
FM16US0121
证书
标准 FM 3600 类 - 2018、FM 3615 类 - 2018、FM 3616 类 - 2011、FM
3810 类 - 2005、ANSI/NEMA 250 - 2008
标志 XP I 类，1 分类，B、C、D 组；DIP II 类，1 分类，E、F、G 组；III
类；T5 (-50°C ≤ Ta ≤ +85°C)；工厂密封；4X 型
测量范围 6（HART/现场总线/PROFIBUSPROFIBUS®）
证书
标准 ANSI/ISA 12.27.01-2003，CSA 标准 C22.2 编号 30-M1986，CSA 标
标志 XP I 类，1 分类，B、C 和 D 组，T5 (-50°C ≤ Ta ≤ 85°C)，适合 I 类，1
5.3.2
快速安装指南
I5 美国本质安全 (IS) 和非易燃 (NI)
测量范围为 1-5 (HART)
证书
标准 FM 3600 类 - 2011、FM 3610 类 - 2010、FM 3611 类 - 2004、FM
1053834
准 C22.2 编号 142-M1987，CSA 标准 C22.2 编号 213 - M1987
区，IIB+H2 组，T5；DIP II 类和 III 类，1 分类，E、F 和 G 组，T5
(-50°C ≤ Ta ≤ 85°C)；4X 型；工厂密封；单密封件（参见图纸
03031-1053）
FM16US0120X
3810 类 - 2005、ANSI/NEMA 250 - 2008
37
快速安装指南 1 月 年 2020 年 月
标志 IS I 类，1 分类，A、B、C、D 组；II 类，1 分类，E、F、G 组；III
类；按照罗斯蒙特图纸 03031-1019 连接时为 1 分类；NI 1 类，2 分
类，A、B、C、D 组；T4 (-50°C ≤ Ta ≤ +70°C) [HART]，T4 (-50°C ≤
Ta ≤ +60°C) [现场总线/PROFIBUS]；4X 型
安全使用的特殊条件 (X)：
1. 罗斯蒙特 3051 型变送器外壳含铝，在撞击或摩擦时存在着火的潜
在风险。在安装和使用期间必须小心谨慎，以防止撞击和摩擦。
2. 带瞬变接线端子（选项代码 T1）的罗斯蒙特 3051 型变送器无法通
过 500 Vrms 介电强度测试，在安装时必须考虑这一点。
测量范围 1-6（HART/现场总线/PROFIBUS）
1053834
证书
标准 ANSI/ISA 12.27.01-2003，CSA 标准 C22.2 编号 142-M1987，CSA
标准 C22.2。编号 157-92
标志 按照罗斯蒙特图纸 03031-1024 连接时为 IS I、II、III 类，1 分类，
A、B、C、D、E、F 和 G 组；适合 I 类，0 区，IIC 组；I 类，2 分
类，A、B、C 和 D 组；NIFW；适合 I 类，2 区，IIC 组；
HART：T4 (-60°C ≤ Ta ≤ +70°C)、T5 (-60°C ≤ Ta ≤ +40°C)
现场总线/PROFIBUS：T4 (-60°C ≤ Ta ≤ +60°C)
4X 型
5.3.3
38
IE 美国 FISCO
测量范围为 1-5 (HART)
FM16US0120X
证书
标准 FM 3600 类 - 2011、FM 3610 类 - 2010、FM 3611 类 - 2004、FM
3810 类 - 2005
标志 按照罗斯蒙特图纸 03031-1019 连接时为 IS I 类，1 分类，A、B、
C、D 组 (-50°C ≤ Ta ≤ +60°C)；4X 型
安全使用的特殊条件 (X)：
1. 罗斯蒙特 3051 型变送器外壳含铝，在撞击或摩擦时存在着火的潜
在风险。在安装和使用期间必须小心谨慎，以防止撞击和摩擦。
2. 带瞬变接线端子（选项代码 T1）的罗斯蒙特 3051 型变送器无法通
过 500 Vrms 介电强度测试，在安装时必须考虑这一点。
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
测量范围 1-6（HART/现场总线/PROFIBUS）
1053834
证书
标准 ANSI/ISA 12.27.01-2003，CSA 标准 C22.2 编号 142-M1987，CSA
标准 C22.2。编号 157-92
标志 按照罗斯蒙特图纸 03031-1024 连接时为 IS I 类，1 分类，A、B、
C、D 组，T4 (-60°C ≤ Ta ≤ +60°C)，适合 I 类，0 区，IIC 组；4X 型；
工厂密封；单密封件（参见图纸 03031-1053）
5.3.4
5.3.5
C6 加拿大隔爆、防尘燃、本质安全和非易燃
1053834
证书
标准 ANSI/ISA 12.27.01-2003，CSA 标准 C22.2 编号 30-M1986，CSA 标
准 C22.2 编号 142-M1987，CSA 标准 C22.2。编号 157-92，CSA 标
准 C22.2 编号 213 - M1987
标志 隔爆：I 类，1 分类，B、C 和 D 组；适合 I 类，1 区，IIB+H2 组，T5
(-50°C ≤ Ta ≤ +85°C)；
抗尘燃，II/III 类，1 区，E、F、G 组；T5 (-50°C ≤ Ta ≤ +85°C)；
本质安全 I 类，1 分类，A、B、C、D 组，按照罗斯蒙特图纸
03031-1024 连接时，温度代码 T4；适用于 I 类，0 区；
I 类，2 分类，A、B、C、D 组；T5；适合 I 类，2 区，IIC 组；4X
型；工厂密封；单密封件（参见图纸 03031-1053）
E6 加拿大隔爆、防尘燃和 2 分类
1053834
证书
标准 ANSI/ISA 12.27.01-2003，CSA 标准 C22.2 编号 30-M1986，CSA 标
准 C22.2 编号 142-M1987，CSA 标准 C22.2 编号 213 - M1987
标志 隔爆：I 类，1 分类，B、C 和 D 组；适合 I 类，1 区，IIB+H2 组，
T5；
防粉尘起火：II 类和 III 类，1 分类，E、F、G 组；T5 (-50°C ≤ Ta ≤
+85°C)；
I 类，2 分类，A、B、C、D 组；T5；适合 I 类，2 区，IIC 组；4X
型；工厂密封；单密封件（参见图纸 03031-1053）
5.4
5.4.1
快速安装指南
欧洲
E8 ATEX 防火和防尘
证书
KEMA00ATEX2013X；Baseefa11ATEX0275X
39
快速安装指南 1 月 年 2020 年 月
所用标准
EN60079-0:2012 + A11:2013、EN60079-1:2014、
EN60079-26:2015、EN60079-31:2009
标志
II ½ G Ex db IIC T6...T4 Ga/Gb T6 (-60°C ≤ Ta ≤+70°C)，T4/T5
(-60°C ≤ Ta ≤ +80°C)；
II 1 D Ex ta IIIC T95°C T
105°C Da (-20°C ≤ Ta ≤ +85°C)
500
表 5-1: 过程温度
温度等级 过程连接件温度
T6
T5
T4
-60°C 至 +70°C
-60°C 至 +80°C
-60°C 至 +120°C
安全使用的特殊条件 (X)：
1. 本设备包含在类别 1（过程连接）与类别 2（设备的所有其他部件）
之间形成边界的厚度小于 1 mm 的薄壁膜片。请查阅型号代码和数
据表，以了解膜片材料的详细信息。在安装、维护和使用期间，应
考虑膜片所处的环境条件。在预期使用寿命内，应严格按照制造商
的安装和维护说明进行操作，以确保安全性。
2. 防火接头不适合维修。
3. 非标准油漆选项可能导致静电放电风险。请避免使用可能导致涂漆
表面积聚静电荷的安装方式，并只使用湿布清洁涂漆表面。如果通
过特殊选项代码订购油漆，请联系制造商以了解更多信息。
5.4.2
40
4. 设备的一些不同型号的铭牌上的标志较少。要了解完整的设备标
志，请参阅证书。
I1 ATEX 本质安全和防尘
BAS97ATEX1089X；Baseefa11ATEX0275X
证书
EN60079-0:2012 + A11:2013、EN60079-11:2012、
标准
EN60079-31:2014
HART： II 1 G Ex ia IIC T5/T4 Ga，T5 (-60°C ≤ Ta ≤ +40°C)，T4
标志
(-60°C ≤ Ta ≤ +70°C)
现场总线/PROFIBUS： II 1 G Ex ia IIC Ga T4 (-60°C ≤ Ta ≤ +60°C)
防尘： II 1 D Ex ta IIIC T95°C T
105°C Da (-20°C ≤ Ta ≤ +85°C)
500
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
表 5-2: 输入参数
参数
电压 U
i
电流 I
i
功率 P
i
电容 C
i
电感 L
i
安全使用的特殊条件 (X)：
1. 此装置无法承受 EN60079-11:2012 第 6.3.12 条所要求的 500 V 绝缘
测试。在安装此装置时必须考虑这一点。
2. 外壳可能由铝合金制成，并涂有保护性聚氨酯漆面；但在 0 区环境
中应小心谨慎，以防止受到撞击或磨蚀。
3. 设备的一些不同型号的铭牌上的标志较少。要了解完整的设备标
志，请参阅证书。
5.4.3 IA ATEX FISCO
证书
标准
标志
BAS97ATEX1089X
EN60079-0:2012 + A11:2013、EN60079-11:2012
II 1 G Ex ia IIC T4 Ga (-60°C ≤ Ta ≤ +60°C)
HART
30 V 30 V
200 mA 300 mA
0.9 W 1.3 W
0.012 µF 0 µF
0 mH 0 mH
现场总线/PROFIBUS
表 5-3: 输入参数
安全使用的特殊条件 (X)：
快速安装指南
参数 现场总线/PROFIBUS
电压 U
电流 I
功率 P
电容 C
电感 L
i
i
i
i
i
17.5 V
380 mA
5.32 W
≤ 5 nF
≤ 10 µH
1. 此装置无法承受 EN60079-11:2012 第 6.3.12 条所要求的 500 V 绝缘
测试。在安装此装置时必须考虑这一点。
41
快速安装指南 1 月 年 2020 年 月
2. 外壳可能由铝合金制成，并涂有保护性聚氨酯漆面；但在 0 区环境
中应小心谨慎，以防止受到撞击或磨蚀。
5.4.4
5.5
5.5.1
N1 ATEX n 型和防尘
BAS00ATEX3105X；Baseefa11ATEX0275X
证书
EN60079-0:2012 + A11:2013、EN60079-15:2010、
标准
EN60079-31:2014
标志
II 3 G Ex nA IIC T5 Gc (-40°C ≤ Ta ≤ +70°C)；
II 1 D Ex ta IIIC T95°C T
105°C Da (-20°C ≤ Ta ≤ +85°C)
500
安全使用的特殊条件 (X)：
1. 此装置无法承受 EN60079-15 第 6.8.1 条所要求的 500 V 绝缘测试。
在安装此装置时必须考虑这一点。
2. 设备的一些不同型号的铭牌上的标志较少。要了解完整的设备标
志，请参阅证书。
国际
E7 IECEx 防火和防尘
IECEx KEM 09.0034X；IECEx BAS 10.0034X
证书
IEC60079-0:2011、IEC60079-1:2014-06、IEC60079-26:2014-10、
标准
IEC60079-31:2013
Ex db IIC T6…T4 Ga/Gb T6(-60°C ≤ Ta ≤ +70°C)，T4/T5(-60°C ≤ Ta ≤
标志
+80°C)；Ex ta IIIC T95°C T
105°C Da (-20°C ≤ Ta ≤ +85°C)
500
42
表 5-4: 过程温度
温度等级 过程连接件温度
T6
T5
T4
-60°C 至 +70°C
-60°C 至 +80°C
-60°C 至 +120°C
安全使用的特殊条件 (X)：
1. 本设备包含在 EPL Ga（过程连接）与 EPL Gb（设备的所有其他部
件）之间形成边界的厚度小于 1 mm 的薄壁膜片。请查阅型号代码
和数据表，以了解膜片材料的详细信息。在安装、维护和使用期
间，应考虑膜片所处的环境条件。在预期使用寿命内，应严格按照
制造商的安装和维护说明进行操作，以确保安全性。
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
2. 防火接头不适合维修。
3. 非标准油漆选项可能导致静电放电风险。请避免使用可能导致涂漆
表面积聚静电荷的安装方式，并只使用湿布清洁涂漆表面。如果通
过特殊选项代码订购油漆，请联系制造商以了解更多信息。
4. 设备的一些不同型号的铭牌上的标志较少。要了解完整的设备标
志，请参阅证书。
5.5.2
I7 IECEx 本质安全
IECEx BAS 09.0076X
证书
IEC60079-0:2011、IEC60079-11:2011
标准
HART：Ex ia IIC T5/T4 Ga、T5(-60°C ≤ Ta ≤ +40°C)、T4 (-60°C ≤ Ta ≤
标志
+70°C)
现场总线/PROFIBUS：Ex ia IIC T4 (-60°C ≤ Ta ≤ +60°C)
表 5-5: 输入参数
参数
电压 U
i
电流 I
i
功率 P
i
电容 C
i
电感 L
i
安全使用的特殊条件 (X)：
1. 如果此装置配有可选的 90 V 瞬变抑制器，则无法承受 IEC 60079-11
第 6.3.12 条所要求的 500 V 绝缘测试。在安装此装置时必须考虑这
一点。
HART
30 V 30 V
200 mA 300 mA
0.9 W 1.3 W
0.012 µF 0 µF
0 mH 0 mH
现场总线/PROFIBUS
IECEx 矿业（特种 A0259）
证书
标准
标志
快速安装指南
2. 外壳可能由铝合金制成，并涂有保护性聚氨酯漆面；但在 0 区环境
中应小心谨慎，以防止受到撞击或磨蚀。
IECEx TSA 14.0001X
IEC60079-0:2011、IEC60079-11:2011
Ex ia I Ma (-60°C ≤ Ta ≤ +70°C)
43
快速安装指南 1 月 年 2020 年 月
表 5-6: 输入参数
参数
电压 U
i
电流 I
i
功率 P
i
电容 C
i
电感 L
i
安全使用的特殊条件 (X)：
1. 如果此装置配有可选的 90 V 瞬变抑制器，则无法承受 IEC60079-11
所要求的 500 V 绝缘测试。在安装此装置时必须考虑这一点。
2. 为了确保安全使用，在安装过程中应考虑以上输入参数。
3. 厂家规定，在 1 组应用中，只能使用配有不锈钢外壳、盖子和传感
器模块外壳的装置。
5.5.3 IG IECEx FISCO
证书
标准
标志
IECEx BAS 09.0076X
IEC60079-0:2011、IEC60079-11:2011
Ex ia IIC T4 Ga (-60°C ≤ Ta ≤ +60°C)
HART
30 V 30 V 17.5 V
200 mA 300 mA 380 mA
0.9 W 1.3 W 5.32 W
0.012 µF 0 µF <5 nF
0 mH 0 mH <10 µH
现场总线/
PROFIBUS
FISCO
44
表 5-7: 输入参数
参数 现场总线/PROFIBUS
电压 U
电流 I
功率 P
电容 C
电感 L
i
i
i
i
i
17.5 V
380 mA
5.32 W
≤ 5 nF
≤ 10 µH
安全使用的特殊条件 (X)：
1. 如果此装置配有可选的 90 V 瞬变抑制器，则无法承受 IEC 60079-11
第 6.3.12 条所要求的 500 V 绝缘测试。在安装此装置时必须考虑这
一点。
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
2. 外壳可能由铝合金制成，并涂有保护性聚氨酯漆面；但在 0 区环境
中应小心谨慎，以防止受到撞击或磨蚀。
5.5.4
5.6
5.6.1
N7 IECEx n 型
证书
标准
标志
安全使用的特殊情况 (X)：
IECEx BAS 09.0077X
IEC60079-0:2011、IEC60079-15:2010
Ex nA IIC T5 Gc (-40°C ≤ Ta ≤ +70°C)
1. 此装置无法承受 IEC 60079-15 第 6.5.1 条所要求的 500 V 绝缘测
试。在安装此装置时必须考虑这一点。
巴西
E2 INMETRO 防火
UL-BR 13.0643X
证书
ABNT NBR IEC 60079-0:2013；ABNT NBR IEC 60079-1:2016；ABNT
标准
NBR IEC 60079-26:2016
Ex db IIC T6...T4 Ga/Gb、T6 (-60°C ≤ Ta ≤ +70°C)、T4/T5 (-60°C ≤ Ta
标志
≤ +80°C)
安全使用的特殊条件 (X)：
1. 本设备包含在 0 区（过程连接）和 1 区（设备的所有其他部件）之
间形成边界的厚度小于 1 mm 的薄壁膜片。请查阅型号代码和数据
表，以了解膜片材料的详细信息。在安装、维护和使用时应考虑膜
片所处的环境条件。在预期使用寿命内，应严格按照制造商的安装
和维护说明进行操作，以确保安全性。
5.6.2
快速安装指南
I2 INMETRO 本质安全
证书
标准
标志
2. 防火接头不适合维修。
3. 非标准油漆选项可能导致静电放电风险。请避免使用可能导致涂漆
表面积聚静电荷的安装方式，并只使用湿布清洁涂漆表面。如果通
过特殊选项代码订购油漆，请联系制造商以了解更多信息。
UL-BR 13.0584X
ABNT NBR IEC60079-0:2013、ABNT NBR IEC60079-11:2013
HART：Ex ia IIC T5/T4 Ga、T5 (-60°C ≤ Ta ≤ +40°C)、T4 (-60°C ≤ Ta ≤
+70°C)
45
快速安装指南 1 月 年 2020 年 月
现场总线/PROFIBUS：Ex ia IIC T4 Ga (-60°C ≤ Ta ≤ +60°C)
表 5-8: 输入参数
参数
电压 U
i
电流 I
i
功率 P
i
电容 C
i
电感 L
i
安全使用的特殊条件 (X)：
1. 如果本设备配有可选的 90 V 瞬变抑制器，则无法承受 ABNT NBR
IRC 60079-11 所要求的 500 V 绝缘测试。安装该设备时必须考虑这
一点。
2. 外壳可能由铝合金制成，并涂有保护性聚氨酯漆面；但在设备需要
EPL Ga 规格时，应加以保护，防止其受到撞击或磨蚀。
5.6.3 IB INMETRO FISCO
UL-BR 13.0584X
证书
ABNT NBR IEC60079-0:2013、ABNT NBR IEC60079-11:2013
标准
Ex ia IIC T4 Ga (-60°C ≤ Ta ≤ +60°C)
标志
表 5-9: 输入参数
HART
30 V 30 V
200 mA 300 mA
0.9 W 1.3 W
0.012 µF 0 µF
0 mH 0 mH
现场总线/PROFIBUS
46
参数
电压 U
电流 I
功率 P
电容 C
电感 L
i
i
i
i
i
FISCO
17.5 V
380 mA
5.32 W
≤ 5 nF
≤ 10 µH
安全使用的特殊条件 (X)：
1. 如果本设备配有可选的 90 V 瞬变抑制器，则无法承受 ABNT NBR IEC
60079-11 所要求的 500 V 绝缘测试。 安装该设备时必须考虑这一
点。
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
2. 外壳可能由铝合金制成，并涂有保护性聚氨酯漆面；但在设备需要
EPL Ga 规格时，应加以保护，防止其受到撞击或磨蚀。
5.7
5.7.1
中国
E3 中国防火
证书 GYJ19.1056X [变送器]；GYJ15.1368X [流量计]
GB3836.1-2010, GB3836.2-2010, GB3836.20-2010,
标准
GB12476.1-2013, GB12476.5-2013
标志 3051 系列：Ex d IIC T6 ~ T4 Ga/Gb、Ex tD A20 IP66 T95°C T
105°C (-20°C ≤ Ta ≤ +85°C)
3051CF 系列：Ex d IIC T5/T6 Ga/Gb
一、产品安全使用特殊条件
证书编号后缀“X”表明产品具有安全使用特殊条件：涉及隔爆接合面的维修
须联系产品制造商。
1. 涉及隔爆接合面的维修须联系产品制造商。.
2. 产品使用厚度小于 1mm 的隔膜作为 0 区（过程连接）和 1 区（产
品其他部分）的隔离，安装和维护时需严格遵守制造商提供的说明
书，以确保安全性。
3. 产品外部涂层可能产生静电危险，使用时须防止产生静电火花，只
能用湿布清理。.
二、产品使用注意事项
1. 用于爆炸性气体环境中，产品温度组别和使用环境温度之间的关系
为：（变送器）
500
快速安装指南
温度组别 环境温度 过程温度
T6 -60 °C ~ +70 °C -60 °C ~ +70 °C
T5 -60 °C ~ +80 °C -60 °C ~ +80 °C
T4 -60 °C ~ +80 °C -60 °C ~ +120 °C
用于爆炸性气体环境中，产品温度组别和使用环境温度之间的关系
为：（流量计）
温度组别 使用环境温度
T6 -50 °C ~ +65 °C
T5 -50 °C ~ +80 °C
47
快速安装指南 1 月 年 2020 年 月
2. 产品外壳设有接地端子，用户在使用时应可靠接地; -20 °C ≤ Ta ≤ +85
°C
3. 产品外壳设有接地端子，用户在使用时应可靠接地
4. 安装现场应不存在对产品外壳有腐蚀作用的有害气体。
5. 现场安装时，电缆引入口须选用国家指定的防爆检验机构按检验认
可、具有 Ex dⅡC，Ex tD A20 IP66 防爆等级的电缆引入装置或堵封
件，冗余电缆引入口须用堵封件有效密封。
6. 用于爆炸性气体环境中，现场安装、使用和维护必须严格遵守“断电
后开盖！”的警告语。用于爆炸性粉尘环境中，现场安装、使用和维
护必须严格遵守“爆炸性粉尘场所严禁开盖！”的警告语。
7. 用于爆炸性粉尘环境中，产品外壳表面需保持清洁，以防粉尘堆
积，但严禁用压缩空气吹扫。
8. 用户不得自行更换该产品的零部件，应会同产品制造商共同解决运
行中出现的故障，以杜绝损坏现象的发生。
9. 产品的安装、使用和维护应同时遵守产品使用说明书、
GB3836.13-2013“爆炸性环境 第 13 部分：设备的修理、检修、修
复和改造”、GB/T3836.15-2017“爆炸性环境 第 15 部分：电气装置
的设计、选型和安装”、GB/T3836.16-2017“爆炸性环境 第 16 部
分：电气装置的检查与维护”、GB50257-2014“电气装置安装工程爆
炸和火灾危险环境电力装置施工及验收规范”和 GB15577-2007“粉
尘防爆安全规程” GB12476.2-2010“可燃性粉尘环境用电气设备 第 1
部分：用外壳和限制表面温度保护的电气设备 第 2 节 电气设备的选
择、安装和维护”的有关规定。
5.7.2
48
I3 中国本质安全
证书 GYJ13.1362X；GYJ15.1367X [流量计]
GB3836.1-2010、GB3836.4-2010、GB3836.20-2010、
标准
GB12476.1-2000
标志 3051 系列：Ex ia IIC T4/T5 Ga、DIP A20 TA 80°C IP66
3051 CF 系列：Ex ia IIC T4/T5 Ga
• 产品安全使用特殊条件:
证书编号后缀“X”表明产品具有安全使用特殊条件：
1. 产品（选用铝合金外壳）外壳含有轻金属，用于 0 区时需注意
防止由于冲击或摩擦产生的点燃危险。
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
2. 当选择 T1 瞬态抑制端子时,此设备不能承受 GB3836.4-2010 标
准中第 6.3.12 条规定的 500V 交流有效值试验电压的介电强度
试验。
3. Transmitter output 为 X 时，需使用由厂家提供的型号为 701PG
的 Smart Power Green Power Module 电池。
4. 产品外壳含有非金属部件，使用时须防止产生静电火花，只能
用湿布清理。
• 产品使用注意事项:
1. 产品使用环境温度范围：
气体/粉尘
气体
气体
气体
气体
粉尘
Transmitter
output
A, M T5 -60 °C ~ +40 °C
A, M T4 -60 °C ~ +70 °C
F, W T4 -60 °C ~ +60 °C
X T4 -40 °C ~ +70 °C
A, F, W T80 °C -20 °C ~ +40 °C
温度组别 环境温度范围
2. 本安电气参数：
Transmit
ter
output
A, M 30 200 0.9 12 0
F, W 30 300 1.3 0 0
F, W
(FISCO)
最高输入
电压 Ui
（V）
17.5 380 5.32 5 10
最大输入
电流 Ii
（mA）
最大输入
功率 Pi
（W）
最大内部等效参数
Ci (nF) Li (µH)
注：Transmitter Output 为 F、W（FISCO）时，本安电气参数符
合 GB3836.19-2010 对 FISCO 现场仪表的参数要求。
3. 该产品必须与已通过防爆认证的关联设备配套共同组成本安防
爆系统方可使用于爆炸性气体环境。其系统接线必须同时遵守
本产品和所配关联设备的使用说明书要求，接线端子不得接
错。
快速安装指南
4. 该产品与关联设备的连接电缆应为带绝缘护套的屏蔽电缆，其
屏蔽层应在安全场所接地。
5. 对于爆炸性粉尘环境，最大输入电压为：
49
快速安装指南 1 月 年 2020 年 月
Transmitter output
A 55 V
F, W 40 V
最高输入电压
6. 安装现场应不存在对产品外壳有腐蚀作用的有害气体。
7. 现场安装时，电缆引入口须选用国家指定的防爆检验机构按检
验认可、具有 DIP A20 IP66 防爆等级的电缆引入装置、转接头
或堵封件，冗余电缆引入口须用堵封件有效密封。
8. 对于爆炸性粉尘环境，现场安装、使用和维护必须严格遵守“爆
炸性粉尘场所严禁开盖！”的警告语。
9. 用户不得自行更换该产品的零部件，应会同产品制造商共同解
决运行中出现的故障，以杜绝损坏现象的发生。
10. 安装现场确认无可燃性粉尘存在时方可维修。
11. 产品的安装、使用和维护应同时遵守产品使用说明书、
GB3836.13-2013 “爆炸性环境 第 13 部分：设备的修理、检修、
修复和改造”、GB3836.15-2000“爆炸性气体环境用电气设备 第
15 部分：危险场所电气安装（煤矿除外）”、GB3836.16-2006
“爆炸性气体环境用电气设备 第 16 部分：电气装置的检查和维
护（煤矿除外）”、GB3836.18-2010“爆炸性环境 第 18 部分：
本质安全系统”和 GB50257-2014“电气装置安装工程爆炸和火灾
危险环境电力装置施工及验收规范”, GB50527-1996 “电气装置
安装工程爆炸和火灾危险环境电气装置施工验收规范”以及
GB15577-2007 “粉尘防爆安全规程”、GB12476.2-2006 “可燃性
粉尘环境用电气设备 第 1 部分：用外壳和限制表面温度保护的
电气设备 第 2 节：电气设备的选择、安装和维护”的有关规定。
5.7.3
50
N3 中国 n 型
证书
标准
标志
• 产品安全使用特殊条件
• 产品使用注意事项
GYJ15.1105X
GB3836.1-2010、GB3836.8-2003
Ex nA nL IIC T5 Gc (-40°C ≤ Ta ≤ +70°C)
产品防爆合格证号后缀“X”代表产品安全使用有特殊条件：产品不能承
受 GB3836.8-2003 标准第 8.1 条中规定的 500V 对地电压试验 1 分钟，
安装时需考虑在内。
1. 产品使用环境温度范围为： -40 °C ≤ Ta ≤ 70 °C
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
2. 最高输入电压：
5.8
5.8.1
Transmitter output
A, M
(3051 Enhanced & 3051 Low
Power HART
F, W 40 Vdc
3. 现场安装时，电缆引入口须选用经国家指定的防爆检验机构检
验认可的、具有 Ex e 或 Ex n 型的电缆引入装置或堵封件，冗余
电缆引入口须用堵封件有效密封。
4. 安装现场确认无可燃性气体存在时方可维修。
5. 用户不得自行更换该产品的零部件，应会同产品制造商共同解
决运行中出现的故障，以杜绝损坏现象的发生。
6. 产品的安装、使用和维护应同时遵守产品使用说明书、
GB3836.13-2013“爆炸性环境 第 13 部分：设备的修理、检修、
修复和改造”、GB3836.15-2000“爆炸性气体环境用电气设备 第
15 部分：危险场所电气安装（煤矿除外）”、GB3836.16-2006
“爆炸性气体环境用电气设备 第 16 部分：电气装置的检查和维
护（煤矿除外）” 、GB50257-1996“电气装置安装工程爆炸和火
灾危险环境电力装置施工及验收规范”的有关规定。
最高输入电压
55 Vdc
日本
E4 日本防火
证书
标志
5.9
5.9.1
5.9.2
快速安装指南
韩国
EP 韩国防火
证书 11-KB4BO-0188X [新加坡制造]
标志
IP 韩国本质安全
证书 13-KB4BO-0203X [HART - 美国制造]、13-KB4BO-0204X [现场总线 -
TC20577、TC20578、TC20583、TC20584 [HART]；TC20579、
TC20580、TC20581、TC20582 [现场总线]
Ex d IIC T5
Ex d IIC T6...T4
美国制造]、10-KB4BO-0138X [HART - 新加坡制造]、13-
KB4BO-0206X [现场总线 - 新加坡制造]
51
快速安装指南 1 月 年 2020 年 月
标志 Ex ia IIC T5/T4 (HART)；Ex ia IIC T4（现场总线）
5.10
5.10.1
5.10.2
5.11
海关联盟技术法规 (EAC)
EM EAC 防火
Ga/Gb Ex db IIC T4...T6 X、T4/T5 (-60°C ≤ Ta ≤ +80°C)、T6 (-60°C ≤
标志
Ta ≤ +70°C)
安全使用的特殊条件 (X)：
请参阅证书以了解特殊条件。
IM EAC 本质安全
HART：0Ex ia IIC T4/T5 Ga X、T4 (-60°C ≤ Ta ≤ +70°C)、T5 (-60°C ≤
标志
Ta ≤ +40°C)
现场总线/PROFIBUS：0Ex ia IIC T4 Ga X (-60°C ≤ Ta ≤ +60°C)
安全使用的特殊条件 (X)
请参阅证书以了解特殊条件。
组合
K2
K5
K6
K7
K8
KB
KD
KM
KP
E2 和 I2 的组合
E5 和 I5 的组合
C6、E8 和 I1 的组合
E7、I7 和 N7 的组合
E8、I1 和 N1 的组合
E5、I5 和 C6 的组合
E8、I1、E5、I5 和 C6 的组合
EM 和 IM 的组合
EP 和 IP 的组合
5.12
5.12.1
52
管堵和接头
IECEx 防火和增强安全性
IECEx FMG 13.0032X
证书
IEC60079-0:2011、IEC60079-1:2007、IEC60079-7:2006-2007
标准
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
Ex de IIC Gb
标志
5.12.2
ATEX 防火和增强安全性
FM13ATEX0076X
证书
EN60079-0:2012、EN60079-1:2007、IEC60079-7:2007
标准
标志
表 5-10: 管堵的螺纹规格
螺纹 识别标志
M20 × 1.5 M20
½ –14 NPT ½ NPT
表 5-11: 螺纹接头螺纹规格
外螺纹 识别标志
M20 x 1.5-6H M20
½–14 NPT ½ –14 NPT
¾ -14 NPT ¾ -14 NPT
内螺纹 识别标志
M20 x 1.5-6H M20
½–14 NPT ½–14 NPT
G½ G½
II 2 G Ex de IIC Gb
安全使用的特殊条件 (X)：
5.13
5.13.1
其他认证
SBS 美国船级社 (ABS) 型式认证
证书
预定用途 海洋和近海应用 - 液体、气体和蒸气的表压或绝压测量。
快速安装指南
1. 将螺纹接头或堵头与增强安全“e”防护类型的外壳配合使用时，应对
入口螺纹进行适当的密封处理，以保持外壳的侵入防护等级 (IP)。
2. 堵头不应与接头一起使用。
3. 堵头和螺纹接头应采用 NPT 螺纹牙型或公制螺纹牙型。 G½ 螺纹牙
型只适用于现有（传统）的设备安装。
18-HS1814795-PDA
53
快速安装指南 1 月 年 2020 年 月
5.13.2
5.13.3
5.13.4
SBV 法国船级社 (BV) 型式认证
23155
证书
要求 法国船级社钢船分类规则
应用 船级符号：AUT-UMS、AUT-CCS、AUT-PORT 和 AUT-IMS；压力变
送器类型 3051 无法安装在柴油发动机上
SDN 挪威船级社 (DNV) 型式认证
证书
预定用途 DNV GL 分类规则 - 船舶和近海装置
应用
TAA000004F
表 5-12: 场所等级
温度
湿度
振动
EMC B
外壳
D
B
A
D
SLL 劳埃德船级社 (LR) 型式认证
证书
应用 环境分类 ENV1、ENV2、ENV3 和 ENV5
11/60002
5.13.5
54
C5 贸易交接 - 加拿大计量局精度认证
证书
AG-0226；AG-0454；AG-0477
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
5.14
欧盟符合性声明
快速安装指南
55
快速安装指南 1 月 年 2020 年 月
56
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
快速安装指南
57
快速安装指南 1 月 年 2020 年 月
58
罗斯蒙特
3051
1 月 年 2020 年 月 快速安装指南
5.15
中国 RoHS 表
快速安装指南
59
*00825-0106-4774*
00825-0106-4774, Rev. KA
快速安装指南
1 月 年 2020 年 月
上海办事处
上海市浦东金桥出口
加工区新金桥路 1277 号
电话：021 – 2892 9000
传真：021 – 2892 9001
邮编：201206
广州分公司
广州市天河区珠江东路
32 号利通广场 8 层 03,04 单元
电话：020 – 2883 8900
传真：020 – 2883 8901
邮编：510030
成都分公司
成都市科华北路 62 号
力宝大厦 S-10-10
电话：028 – 6235 0188
传真：028 – 6235 0199
邮编：610041
Linkedin.com/company/Emerson-
Automation-Solutions
Twitter.com/Rosemount_News
Facebook.com/Rosemount
Youtube.com/user/
RosemountMeasurement
北京办事处
北京市朝阳区酒仙桥路 10 号
恒通商务园 B10 座 4 层
电话：010 - 8572 6666
传真：010 – 8572 6888
邮编：100015
西安分公司
西安市高新区锦业一路 34 号
西安软件园研发大厦 9 层
电话：029 – 8865 0888
传真：029 – 8865 0899
邮编：710065
北京远东罗斯蒙特仪表有限公司
北京市大兴区经济开发区前高米店
盛坊路 2 号
电话：010 - 5865 2666
传真：010 - 6420 0619
邮编：102600
©
2020 Emerson. All rights reserved.
Emerson Terms and Conditions of Sale are
available upon request. The Emerson logo is a
trademark and service mark of Emerson Electric
Co. Rosemount is a mark of one of the Emerson
family of companies. All other marks are the
property of their respective owners.
Loading...
