SmartPower™ 方案
快速安装指南
00825-0106-4701, DC 版
2020 年 9 月
快速安装指南
警告
注意
2020 年 9 月
注意
本指南提供 SmartPower 产品系列的基本安装指导。本指南不提供无线设备的详细组态、诊
断、维护、检修、故障排除或安装的详细说明。更多说明请参阅无线设备的手册和快速安装
指南 (QSG)。本指南还可通过电子方式从 www.rosemount.com 获得。
爆炸可能会导致死亡或严重伤害。
在易爆环境中安装本电源模块时，请务必遵守适用的当地、国家和国际标准、规范和规程。
请核对产品证书一节了解是否有与安全安装相关的任何限制。
在易爆环境中连接现场手持通讯器时，应确保按照本质安全或非易燃现场接线惯例安装
仪表。
触电可能会导致死亡或严重伤害。
应避免接触引线或接线端子。引线上可能存在的高压会导致触电。电源模块可在危险场所
中更换。电源模块的表面电阻率大于一千兆欧姆，必须正确安装在无线设备外壳中。在往
返于安装点的运输过程中必须注意，以防止静电电荷积聚。
每个黑色电源模块包含两节二号（“C”）一次锂电池。每个绿色电源模块包含一节一号
（“D”）一次锂电池。一次锂电池在运输中受美国交通部的监管，同时还受 IATA（国际航空
运输协会）、ICAO（国际民用航空组织）以及 ARD（欧洲陆地运输危险品协议）的约束。
托运人有责任确保符合这些机构的规定或任何其他当地要求。装运前请查询当前法规及要
求。
目录
产品标签上的警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
物理安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
验证操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
用尽电源模块的处置 / 回收利用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
701P 欧盟委员会符合性声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2
2020 年 9 月
≤≤
≤
≤
≤≤
≤≤
≤
产品标签上的警告
每个罗斯蒙特 701P 型电源模块上面都印刷有警告信息。在每种情况中，警告
文字都是相同的。下图示出了每种标签。
警告文字是：“ 警告：潜在静电危险，处理时应当小心。火灾、爆炸或重度灼伤
危险。请勿将电源模块再充电、拆解、加热超过 100°C、焚烧或将内部填充物
暴露在水中。锂金属含量约 5 克。”
图 1. 701PBK 上的警告标签
快速安装指南
图 2. 701PGN 上的警告标签
3
快速安装指南
第 1 步： 物理安装

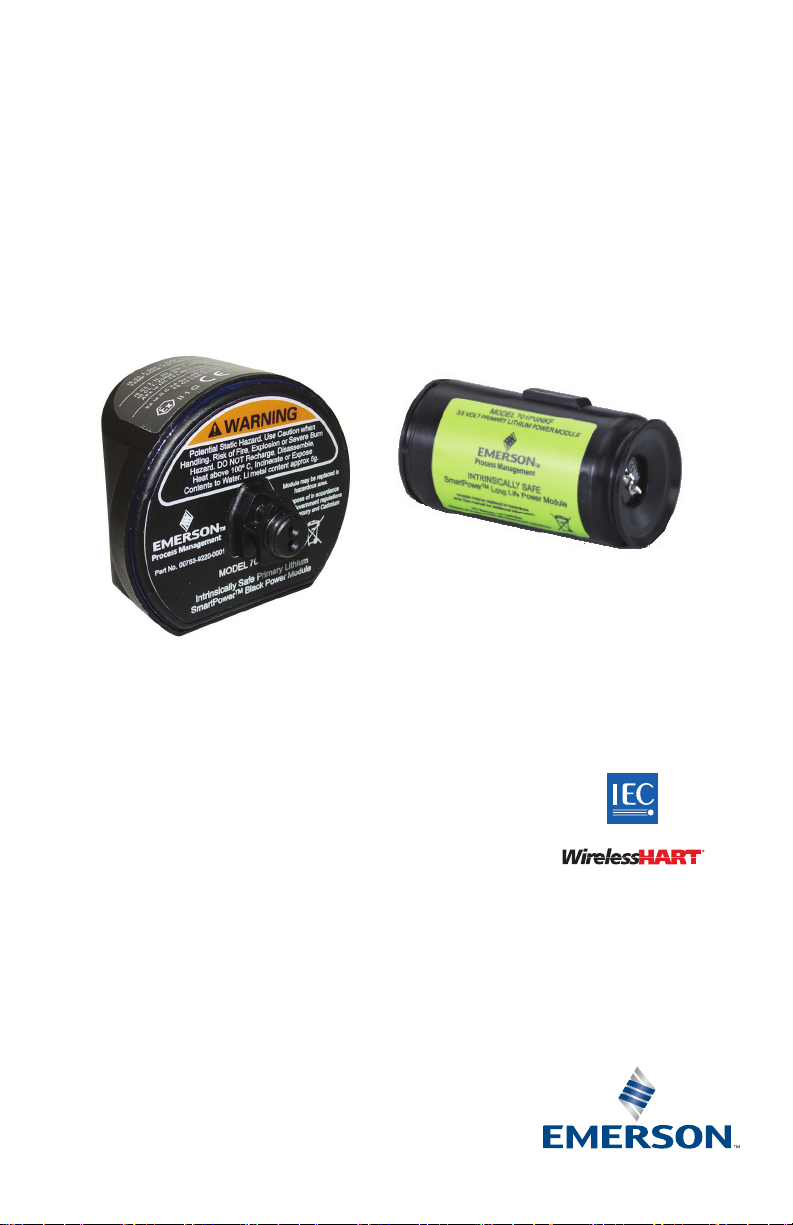

本文档将对两种类型的电源模块进行讨论，分别是：黑色电源模块 (701PBK) 和绿色电
源模块 (701PGN)。
图 3. 黑色电源模块安装
黑色电源模块 (701PBK)
1. 应按照标准安装惯例和厂家的说明安装 HART® 设备，确保在所有连接件上
使用经过认证的螺纹密封剂。
2. 从无线设备上旋出电源模块盖板。
3. 把电源模块连接至无线设备。电源模块有一个键块连接结构，可避免连接
不当。
2020 年 9 月
注
按照距智能无线网关的距离由近及远依次对无线设备通电。这样可使网络安装启动更加简单、
快速。
4. 盖好外壳盖并拧紧。务必安装电子部件外壳盖，使金属与金属接触，以确
保正确密封，但不要拧得过紧。
4
2020 年 9 月
图 4. 绿色电源模块安装
绿色电源模块 (701PGN)
1. 应按照标准安装惯例和厂家的说明安装 HART 设备，确保在所有连接件上
使用经过认证的螺纹密封剂。
2. 从无线设备上旋出电源模块盖板。
3. 把绿色电源模块连接至无线设备。绿色电源模块有一个键块连接结构，可避
免连接不当。如果以不当方式将绿色电源模块安装入外壳中，电源模块将无
法与外壳完全契合。
快速安装指南
注
按照距智能无线网关的距离由近及远依次对无线设备通电。这样可使网络安装启动更加简单、
快速。
4. 盖好外壳盖并拧紧。确保电源模块护盖完全拧紧，以防止水分侵入。聚合材
料电源模块护盖的唇口应与聚合材料外壳的表面接触，以确保正确密封。不
要拧得过紧。
5
快速安装指南
COMM
P/N 00753-9200-0020
1
2
3
4
第 2 步： 验证操作
可在四个位置验证操作：使用现场手持通讯器验证，通过智能无线网关的集成
web 服务器在网关上验证，通过 AMS
的 LCD 显示屏验证。
现场手持通讯器
若能够通过现场手持通讯器与无线设备通讯，则表明电源模块正在为设备供
电，并且正确工作。图 5 示出了如何把现场手持通讯器与配有黑色或绿色电源
模块的无线设备连接。
图 5. 现场手持通讯器连接
®
无线组态软件验证，或者使用无线设备
2020 年 9 月
图 6. 475 现场手持通讯器
6
2020 年 9 月
智能无线网关
如果已组态了无线设备的网络 ID 和连接密钥，并经过了充分的网络轮询时间，
那么变送器应已经连接到网络。若希望通过智能无线网关的集成 web 服务器验
证设备的运转以及与网络的连接，可打开智能无线网关的一体化 web 界面，并
转到 Explorer 页面。若无线设备已连接到网络，电源模块将工作正常。
注
设备连入网络可能需要几分钟的时间。
AMS 无线组态软件
设备连入网络后将显示在无线组态软件中，如下图所示。
快速安装指南
无线设备的 LCD 显示屏
如果电源模块所连接的无线设备有 LCD 显示屏，则可用其来验证操作。当电源
模块首次连接到无线设备时，LCD 显示屏需要约 40 秒的时间开启。如果在安
装电源模块后 LCD 显示屏开启，电源模块将正常工作。
故障处理
如果在电源模块安装后无线设备仍没有开启，电源模块的电量可能已用尽。更
换电源模块，查看无线设备是否能开启。若无线设备不开启，则应参阅无线设
备手册的故障处理部分。
7
快速安装指南
用尽电源模块的处置/回收利用
1. 根据所在国家或州省的适用法律和法规处置。
2. 应由经过授权的专业人员根据危险废物运输和处置的适用要求进行处置。
3. 焚烧应仅由授权工厂中受过培训的专业人员执行。
运输法规
一次锂电池在运输中受美国交通部的监管，同时还受 IATA（国际航空运输协
会）、ICAO（国际民用航空组织）以及 ARD（欧洲陆地运输危险品协议）的
约束。托运人有责任确保符合这些机构的规定或任何其他当地要求。装运前请
查询当前法规及要求。
搬运的考虑
每个黑色电源模块包含两节二号（“C”）一次锂电池。每个绿色电源模块包含一
节一号（“D”）一次锂电池。
在正常条件下，只要电池和电池组保持完整，电池材料就是自我包藏的，并且
不会发生反应。应注意防止热损害、电气损害或机械损害。应保护触点，防止
过早放电。
处理电源模块时应当注意。若电源模块掉落到坚硬表面上，则可能损坏。电池
单元放电后，电池仍有危险。
环境考虑因素
像任何电池一样，应参考当地的环保规定，以正确管理用尽的电池。若没有特
殊的要求，建议通过合格的循环利用设施进行循环利用。电池的具体信息请参
阅材料安全数据表。
2020 年 9 月
8
2020 年 9 月
产品认证
欧洲指令信息
欧盟委员会符合性声明 (DoC) 可在页码 11上找到。最新版可在
www.rosemount.com 找到。
FM 普通场所认证
作为一种标准措施，此产品已经由美国联邦职业安全与健康管理局 (OSHA) 授
权的国家认可测试实验室 (NRTL) FM 认证公司进行了检验和测试，证明了其设
计符合 FM 认证公司的基本电气、机械和防火要求。
危险场所认证
KF FM 本安认证
证书编号： 3042016
适用标准：3600:1998 级、3610:2010 级、3810:2005 级
标志：本安：I、II、III 类，1 分类，A、B、C、D、E、F、G 组。
本安 I 类 0 区，AEx ia IIC；T4 (-40°C ≤T
（参数请参阅 表 1 或 表 2）
安全使用的特殊条件 (X)：
1. 关于电源模块的更换，请参阅最终产品说明书。
KF CSA 国际本安
证书编号： 2430393
适用标准：CSA 标准C22.2 No. 0-M91, CSA 标准C22.2 No.157-92
标志：本质安全：I 类，A、B、C、D 组；温度代码 T3C (Ta ≤70°C)
警告 –有关本质安全使用的信息，请参阅快速安装指南 (QIG)，
电话：825-0106-4701
（参数请参阅 表 1 或 表 2）
安全使用的特殊条件 (X)：
1. 电源模块经认证可作为本质安全产品中的部件使用，最终组件中的使用适当
性/组合方式应经过 CSA 认可。最终组件必须根据最终本质安全应用适用标
准的要求，包含电池所需的所有保护功能。
≤70°C)
a
快速安装指南
欧洲
KF ATEX 本安
证书编号：Baseefa11ATEX0042X
适用标准：EN 60079-0:2009、EN 60079-11:2007
标志：ATEX II 1G 类
Ex ia IIC T4 Ga (-55°C ≤Ta ≤+70°C)
T5 Ga (-55°C ≤Ta ≤+40°C)
（输出参数请参阅表 1和表 2。）
9
快速安装指南
安全使用的特殊条件 (X)：
1. 701P 型 SmartPower 电源模块的塑料外壳可能有潜在的静电起火危险，在
搬运时应加以注意。（当电源模块在无线变送器外壳中安装后，此条件不再
适用。）
国际
KF IECEx 本安
证书编号：IECEx BAS 11.0026X
适用标准：IEC 60079-0:2004、IEC 60079-0:2007-10、IEC 60079-11:2006
标志：Ex ia IIC T4 Ga (-55°C ≤Ta ≤+70°C)
T5 Ga (-55°C ≤Ta ≤+40°C)
（输出参数请参阅表 1和表 2。）
安全使用的特殊条件 (X)：
1. 701P 型 SmartPower 电源模块的塑料外壳可能有潜在的静电起火危险，在
搬运时应加以注意。（当电源模块在无线变送器外壳中安装后，此条件不再
适用。）
安全参数
以下安全参数适用于所有危险场所认证。
表 1. 安全参数
701PBKKF 黑色电源模块
Uo = 7.8 V
Io = 2.16 A
Po = 0.83 W
Co = 3.0 µF
Lo = 7.6 µH
2020 年 9 月
表 2. 安全参数
701PGNKF 绿色电源模块
Uo = 3.9 V
Io = 2.78 A
Po = 2.71 W
Co = 100 µF
Lo = 4.6 µH
10
2020 年 9 月
中国
I3 NEPSI 本质安全
快速安装指南
证书
所用标准
标志
特殊使用条件
GYJ20.1357X（CCC
GB3836.1 – 2010, GB3836.4 – 2010, GB3836.20-2010
Ex ia IIC T4/T5 Ga
(X):
认证）
1. 电池外壳为非金属材质，可能产生静电危险，只能用湿布擦拭。
使用注意事项：
1. 产品使用环境温度为：
温度组别 产品使用环境温度
T4 -60 °C ≤ Ta ≤ +70 °C
T5 -60 °C ≤ Ta ≤ +40 °C
2. 本安电气参数：
电池类型 最高输出
电压 Uo
(V)
BK 7.8 2.16 0.83 3.0 9.4
电池类型 最高输出
电压 Uo
(V)
GN 3.9 2.78 2.71 100 4.6
最大输出
电流 Io (A)
最大输出
电流 Io (A)
最大输出
功率 Po
(W)
最大输出
功率 Po
(W)
最大外部等效参数
Co(μF) Lo(μH)
最大外部等效参数
Co(μF) Lo(μH)
3. 用户不得自行更换该产品的零部件，应会同产品制造商共同解决运
行中出现的故障，以杜绝损坏现象的发生。
4. 产品的安装、使用和维护应同时遵守产品使用说明书、
GB3836.13-2013“爆炸性环境 第 13 部分：设备的修理、检修、修
复和改造
的设计、选型和安装
分：电气装置的检查与维护
”、GB/T3836.15-2017“爆炸性环境 第 15 部分：电气装置
”、GB/T3836.16-2017“爆炸性环境 第 16 部
”、GB/T 3836.18-2017“爆炸性环境 第
18 部分：本质安全电气系统”、GB50257-2014“电气装置安装工程
爆炸和火灾危险环境电力装置施工及验收规范”的有关规定。
11
快速安装指南
图 7. 701P 欧盟委员会符合性声明
2020 年 9 月
12
2020 年 9 月
快速安装指南
13
快速安装指南
2020 年 9 月
14
2020 年 9 月
快速安装指南
15
快速安装指南
2020 年 9 月
ᴹ
China RoHS
List of Parts with China RoHS Concentration above MCVs
㇑᧗⢙䍘䎵䗷ᴰབྷ⎃ᓖ䲀٬Ⲵ䜘Ԧරࡇ㺘
Rosemount 701P
Rosemount 701P
Hazardous Substances / 有有害物峐
Part Name
䜘Ԧ〠
⭥ᆀ㓴Ԧ
Electronics
Assembly
⭥⊐㓴Ԧ
Battery
Assembly
ᵜ㺘Ṭ㌫ᦞ
This table is proposed in accordance with the provision of SJ/T11364.
O:
Ѫ䈕䜘ԦⲴᡰᴹ൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿൷վҾ
O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of GB/T
26572.
Ѫ൘䈕䜘Ԧᡰ֯⭘Ⲵᡰᴹ൷䍘ᶀᯉ䟼ˈ㠣ቁᴹа㊫൷䍘ᶀᯉѝ䈕ᴹᇣ⢙䍘Ⲵ䟿儈Ҿ
X:
that said hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit
requirement of GB/T 26572.
Lead
䫵
(Pb)
Mercury
(Hg)
⊎
Cadmium
(Cd)
X O O O O O
X O O O O O
SJ/T11364
Ⲵ㿴ᇊ㘼ࡦ
䭹
Hexavalent
Chromium
ޝԧ䬜
(Cr +6)
䬜
GB/T 26572
Polybrominated
biphenyls
ཊⓤ㚄㚄
(PBB)
㤟
ᡰ㿴ᇊⲴ䲀䟿㾱≲
GB/T 26572
Polybrominated
diphenyl ethers
ཊⓤ㚄㚄㤟
(PBDE)
䟊
ᡰ㿴ᇊⲴ䲀䟿㾱≲
X: Indicate
16
