Краткое руководство по установке
ПРЕДУПРЕЖДЕНИЕ
март 2019
ПРИМЕЧАНИЕ
В данном руководстве по установке представлены общие указания по монтажу
преобразователей Rosemount 2051. В данном документе не приведены указания по настройке,
диагностике, техническому обслуживанию, ремонту, поиску и устранению неисправности,
а также отсутствуют описания вариантов взрывозащищенного, огнеупорного
и искробезопасного (I.S.) исполнения по монтажу. Дополнительная информация приведена
в справочном руководстве преобразователей серии 2051 (номер документа 00809-0200-4101).
Данное руководство также доступно в электронном виде на веб-сайте
www.emersonprocess.com/rosemount.
Возгорания могут привести к серьезной травме или смертельному исходу.
Установка данного преобразователя во взрывоопасной среде должна осуществляться
в соответствии с местными, национальными и международными стандартами, правилами
и нормативами. Обратитесь к разделу справочного руководства преобразователя 2051,
в котором рассматриваются ограничения, связанные с безопасностью монтажа.
Если установка выполнена с соблюдением правил взрыво- и пожарозащищенности,
то не разрешается снимать крышку запитанного преобразователя.
Утечки технологической среды могут стать причиной травм вплоть до смертельного
исхода.
Чтобы исключить вероятность утечек, при установке фланцевого адаптера следует
использовать только предназначенные для этой цели кольцевые уплотнения.
Поражение электрическим током может привести к тяжелой травме или
смертельному исходу.
Не прикасайтесь к выводам и клеммам. Высокое напряжение на выводах может стать причиной
поражения электрическим током.
Кабельные вводы
При отсутствии маркировки кабельные вводы корпуса преобразователя используют форму
1
резьбы
/2-14 NPT. Для закрытия данных вводов необходимо использовать заглушки, муфты
и трубопроводы с соответствующей резьбой.
Содержание
Готовность системы . . . . . . . . . . . . . . . . . . . . . . . .стр. 3
Проверка текущей версии драйвера устройства
стр. 3
Установка преобразователя . . . . . . . . . . . . . . .стр. 4
Маркировка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .стр. 8
Поворот корпуса . . . . . . . . . . . . . . . . . . . . . . . . . . .стр. 9
2
Установка переключателей (перемычек) . стр. 10
Заземление, подключение . . . . . . . . . . . . . . . . стр. 11
Конфигурирование . . . . . . . . . . . . . . . . . . . . . . . стр. 13
Подстройка нуля преобразователя . . . . . . стр. 19
Сертификации изделия 2051 . . . . . . . . . . . . . . стр. 21
Запуск
Выполнено
1. Установка
преобразова
теля
(Раздел 3)
2. Монт
аж
маркиро-
вочной т
аблички
(Раздел 3.4)
3. Поворо
т корпус
а
(Р
аздел 3.4.1)
4. У
становка защиты
от несанкционированного доступа
(Раздел 4.4)
5. Заземление,
по
дключение
(Раздел 4.6)
Определение
местоположения
устройства
6. Нас
тройка
(Разделы 2.6, 2.8)
7. По
дстройка ну
ля
преобразователя
(Р
аздел 5.5)
март
2019
Краткое руководство по установке
Готовность системы
Проверка текущей версии драйвера устройства
Для обеспечения надлежащего обмена данными проверьте, чтобы на ваших системах
была установлена самая свежая версия драйвера устройства (DD/DTM™).
Скачать самую свежую версию драйвера устройства можно на сайте поставщика,
www.emersonprocess.com или www.fieldbus.org.
Версии устройства и драйверы преобразователя Rosemount серии 2051
Табл. 1 содержит сведения о необходимой проверке правильности драйвера устройства
идокументации.
Таблица 1. Основные сетевые версии и файлы преобразователя Rosemount 2051 F
Версия
устройс
Host
(1)
тва
Все DD4: DD Версия 1 www.fieldbus.org
Все DD5: DD Версия 1 www.fieldbus.org
Emerson
2
Emerson
Emerson 375 / 475: DD Версия 2 ww w.fieldcommunicator.com
Все DD4: DD Версия 4 www.fieldbus.org
Все DD5: н/д н/д
1
Emerson
Emerson 375 / 475: DD Версия 2 ww w.fieldcommunicator.com
1.
1. Версии устройства Foundation fieldbus могут быть просмотрены с помощью конфигуратора FOUNDATION fieldbus.
2. В названии файла драйвера устройства используется версия устройства и драйвера устройства. Для
доступа к функциональным возможностям свеж ая версия драйвера должна быть установлена на системы
контроля и управления, а также на средствах конфигурации.
Драйвер
устройства (DD)
AMS V 10.5 или выше:
DD Версия 2
AMS V 8 до 10.5:
DD Версия 1
AMS Версия 8
или выше:
DD Версия 2
Получить на Драйвер устройства (DTM) Номер
(2)
www.emersonprocess.com
www.emersonprocess.com
www.emersonprocess.com
www.emersonprocess.com
www.emersonprocess.com
OUNDATION
руководства
00809-0200-4101
Версия BA или
новее
00809-0200-4101
Версия АА
Рисунок 1. Блок-схема установки
3
Краткое руководство по установке
Установка преобразователя
Шаг 1. Установка преобразователя
март 2019

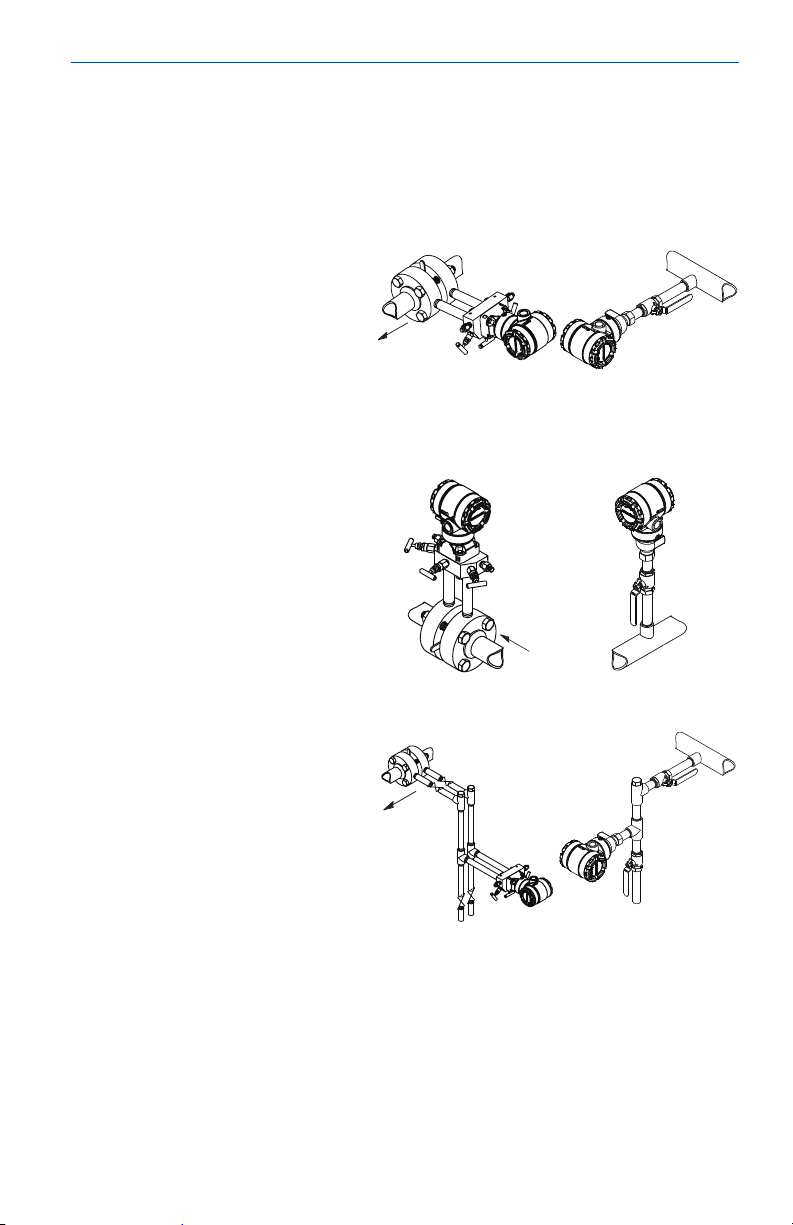

Жидкие среды
1. Разместите отборные отверстия
сбоку от трубопровода.
2. Смонтируйте устройство
горизонтально или ниже
отборных отверстий.
3. Преобразователь необходимо
смонтировать так, чтобы
дренажные клапаны были
направлены вверх.
Газообразные среды
1. Разместите отборные отверстия
сверху или сбоку
от трубопровода.
2. Смонтируйте устройство
горизонтально или над
отборными отверстиями.
Пар
1. Разместите отборные отверстия
сбоку от трубопровода.
2. Смонтируйте устройство
горизонтально или ниже
отборных отверстий.
3. Заполните импульсные линии
водой.
Копланарный Штуцерное
Копланарный Штуцерное
Копланарный Штуцерное
исполнение
исполнение
исполнение
4
март
2019
Краткое руководство по установке

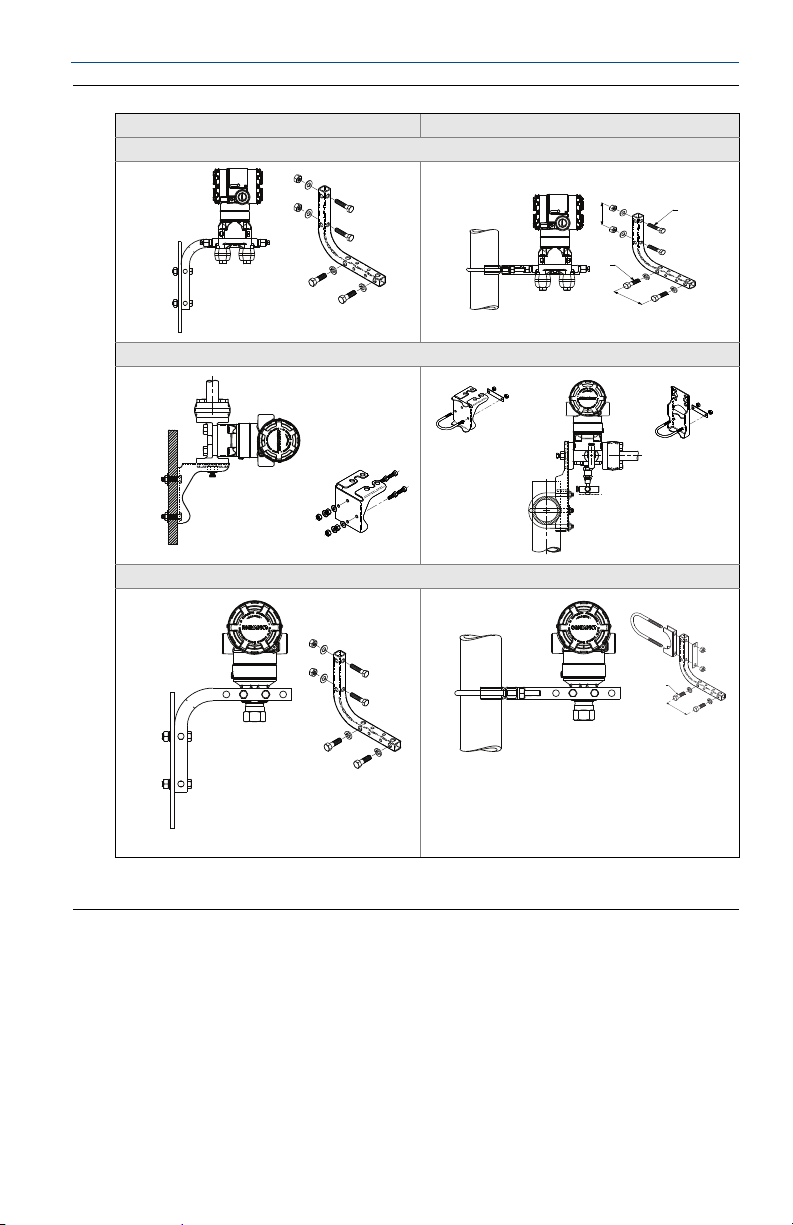

Рисунок 2. Установка на панели и трубе
Монтаж на панели
(1)
Монтаж на трубе
Копланарный фланец
Стандартный фланец
Rosemount 2051T
1.
Болты для крепления на панели 1,5/16 x 11/2 приобретаются заказчиком.
5
Краткое руководство по установке
4 x 44 мм
4 x 73 мм
A
B
C
D
4 x 44 мм
4 x 38 мм
4 x 44 мм
4 x 57 мм
Болтовое крепление
Если установка преобразователя подразумевает установку технологических фланцев,
клапанных блоков или фланцевых адаптеров, соблюдайте данные указания, позволяющие
обеспечить герметичность соединений и, как следствие, оптимальные рабочие
характеристики преобразователя. В качестве запасных деталей используйте только болты
из комплекта преобразователя, либо поставляемые компанией Emerson. Рис. 3 на стр. 6
иллюстрирует варианты традиционного монтажа датчиков с указанием необходимой длины
болтов.
Рисунок 3. Наиболее распространенные виды монтажа преобразователя
март 2019
A. Преобразователь с копланарным фланцем
B. Преобразователь с копланарным фланцем и дополнительными фланцевыми адаптерами
C. Преобразователь со стандартным фланцем и дополнительными фланцевыми адаптерами
D. Преобразователь с копланарным фланцем, дополнительным клапанным блоком и фланцевыми
адаптерами
Для монтажа обычно используются болты из углеродистой или нержавеющей стали.
Проверьте материал по маркировке на головках болтов, сверяясь с Табл. 2 на стр. 7.
Если материал болтов не указан в Табл. 2, обратитесь за дополнительной информацией
к местному представителю компании Emerson Process Management.
Болты из углеродистой стали не требуют смазки, а болты из нержавеющей стали покрыты
смазкой для облегчения монтажа. При установке болтов обоих типов смазка не требуется.
Используйте следующий порядок установки болтов:
1. Затяните болты от руки.
2. Затяните болты крест-накрест с начальным крутящим моментом. Значения начального
момента затяжки см. в Табл. 2.
3. Затяните болты с конечным крутящим моментом, следуя той же схеме закручивания —
крест-накрест. Значения конечного момента затяжки см. в Табл. 2.
4. Перед подачей давления убедитесь в том, что фланцевые болты выступают наружу
из сенсорного модуля.
6
ПРЕДУПРЕЖДЕНИЕ
B7M
316
316
316
SW
316
STM
316
R
B8M
Rosemount 3051S / 3051 / 2051 / 3001 / 3095
Rosemount 1151
март
2019
Краткое руководство по установке
Таблица 2. Значения момента затяжки болтов фланцев и фланцевых адаптеров
Начальный
Материал болтов Маркировка на головке
момент
затяжки
Конечный
момент
затяжки
Углеродистая сталь
(CS)
Нержавеющая сталь
(SST)
33,9 Нм 73,5 Нм
17 Нм 33,9 Нм
Уплотнительные кольца с фланцевыми адаптерами
Использование ненадлежащих уплотнительных колец при монтаже фланцевых адаптеров может привести
к утечке технологической среды, что может привести к смерти или серьезным травмам. Два фланцевых
адаптера отличаются специфическими канавками для уплотнительных колец. Используйте только
предназначенные для конкретных фланцевых адаптеров уплотнительные кольца, как показано ниже.

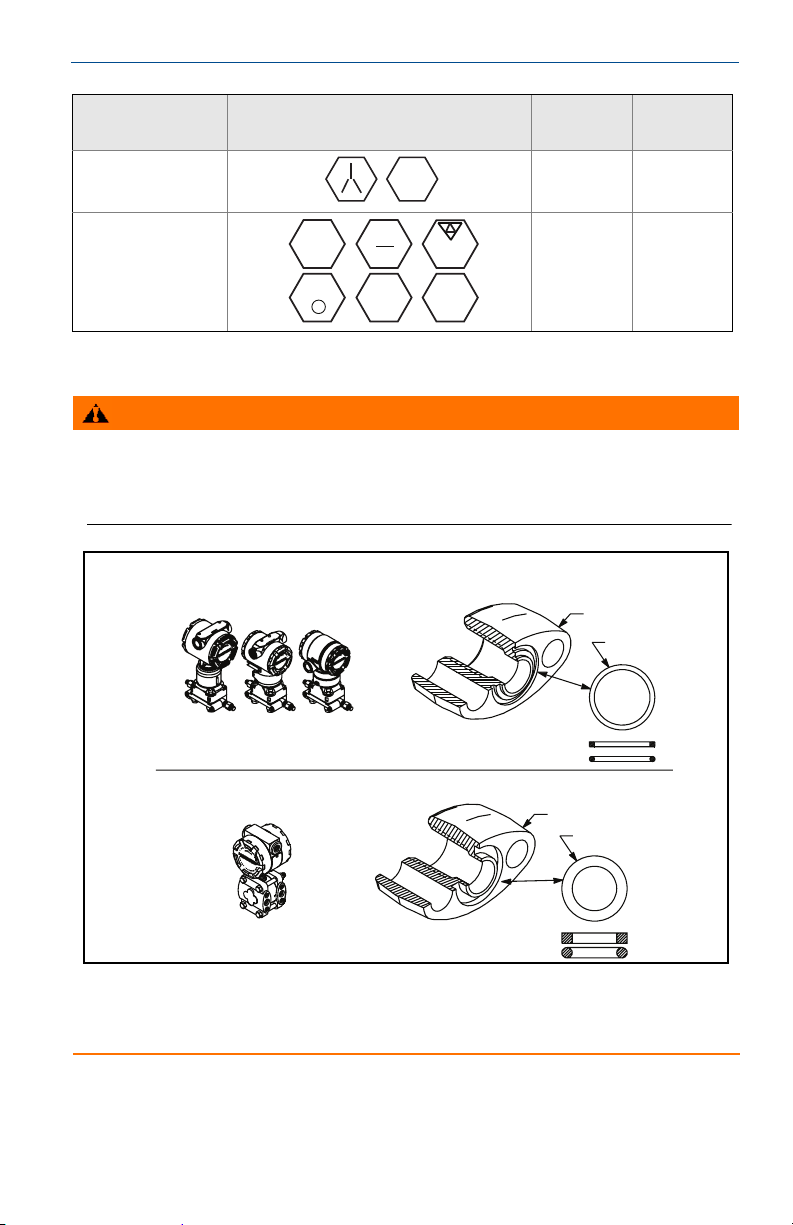

Рисунок 4. Расположение уплотнительного кольца
А. Фланцевый адаптер
B. Уплотнительное кольцо
С. На основе ПТФЭ
D. Эластомер
7
Краткое руководство по установке
A
Всякий раз при демонтаже фланцев или адаптеров необходимо осматривать состояние
уплотнительных колец. Замените их, если обнаружите какие-либо повреждения, зазубрины,
порезы. В случае замены уплотнительных колец необходимо повторно затянуть фланцевые
болты и центрирующие винты для компенсации притирки по месту уплотнительного кольца
из ПТФЭ.
Ориентация штуцерного преобразователя
Отверстие для забора низкого давления (стандартное атмосферное давление) штуцерного
преобразователя находится в горловине преобразователя за корпусом. Выпускной канал
допускает разворот на 360
(См. Рис. 5.)
Не допускайте засорения выпускного канала пылью, смазкой и т. п. Не закрашивайте канал.
Преобразователь должен быть смонтирован так, чтобы обеспечить свободный дренаж
жидкости.

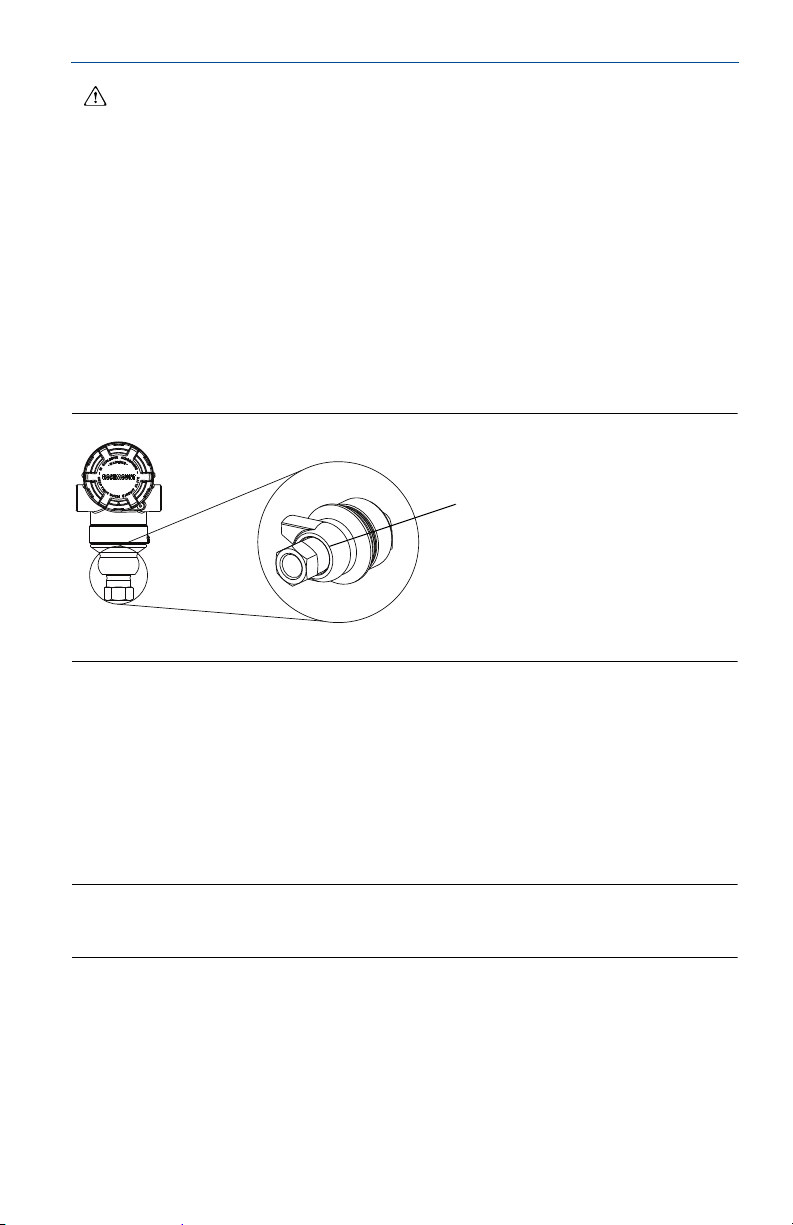

Рисунок 5. Штуцер для забора низкого давления
° вокруг своей оси и расположен между корпусом и датчиком.
март 2019
А. Отверстие для отбора давления
Шаг 2. Маркировка
Маркировочная табличка (бумажная)
Чтобы определить, какое устройство находится в конкретном месте, необходимо
использовать съемные бирки преобразователя. На каждом преобразователе необходимо
наличие съемных маркировочных табличек с информацией об устройстве на основной и
отрывной половине бирки.
Примечание
Описание устройства загружается в хост-систему с той же версией, что и данное
устройство, см. «Готовность системы» на стр. 3.
8
Март 2019
A
Краткое руководство по установке
Рисунок 6. Маркировочная табличка
Commissioning Tag
DEVICE ID:
0011512051010001440 -12169809172
DEVICE REVISION: 1.1
PHYSICAL DEVICE TAG
DEVICE ID:
0011512051010001440 -12169809172
Штрихкод устройства
DEVICE REVISION: 1.1
S / N :
PHYSICAL DEVICE TAG
A
Commissioning Tag
DEVICE ID:
001151AC00010001440-12169809172
DEVICE REVISION: 2.1
PHYSICAL DEVICE TAG
DEVICE ID:
001151AC00010001440-12169809172
Штрихкод устройства
DEVICE REVISION: 2.1
S / N :
PHYSICAL DEVICE TAG
А. Версия устройства
Примечание
Описание устройства загружается в хост-систему с той же версией, что и данное устройство.
Описание устройства можно скачать из хост-системы сайта или с www.rosemount.com с помощью
выбора пункта Загрузка драйверов устройства (Download Device Drivers) в быстрых ссылках
изделия. Можно также посетить сайт www.fieldbus.org и выбрать библиотеку ресурсов
пользователя (End User Resources).
Шаг 3. Поворот корпуса
Предназначен для облегчения доступа при эксплуатации в п олевых условиях
или для лучшего обзора ЖК-дисплея.

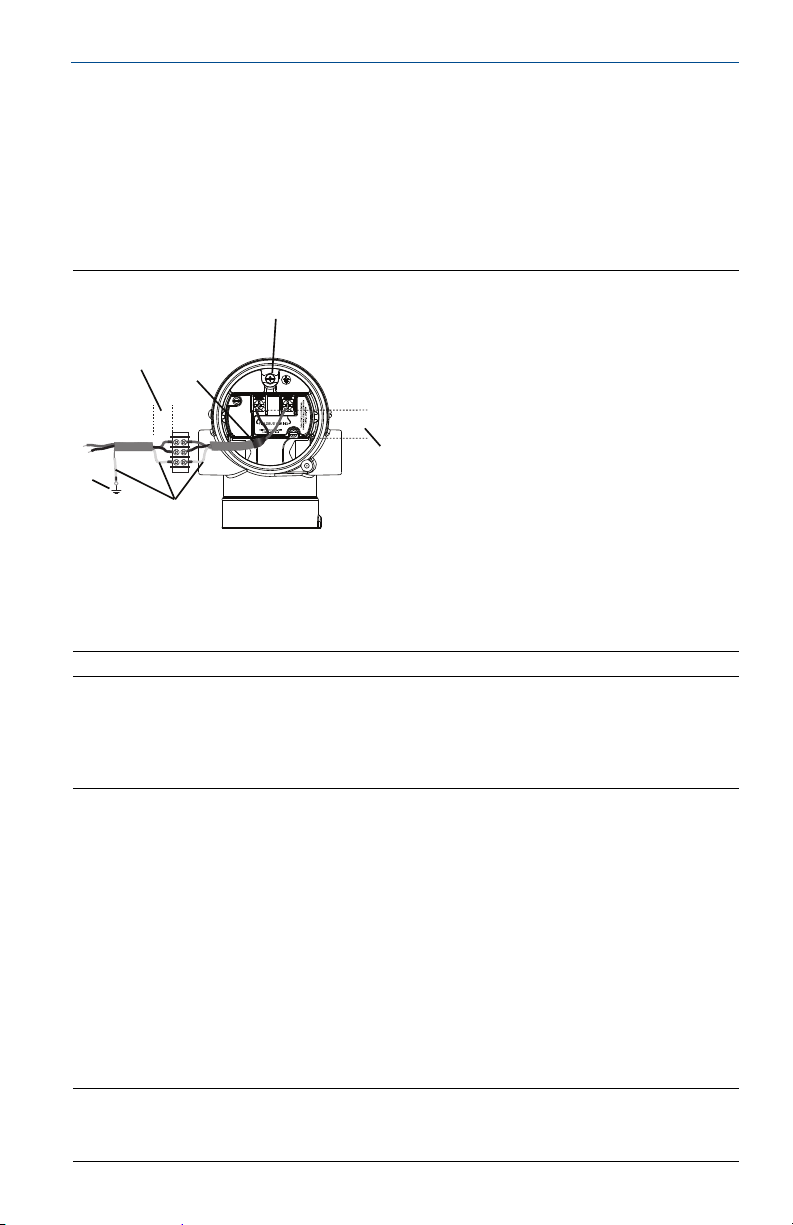

Рисунок 7. Поворот корпуса
A. Зажимной винт поворота корпуса (5/64 дюйма)
1. Ослабьте зажимной винт поворота корпуса.
2. Сначала поверните корпус по часовой стрелке в требуемое положение.
9
Краткое руководство по установке
C
B
A
D
E
F
3. Если требуемое положение не может быть достигнуто из-за границы резьбы, поверните
корпус против часовой стрелки в требуемое положение (до 360° от границы резьбы).
4. Снова затяните зажимной винт поворота корпуса, когда нужное место достигнуто.
март 2019
Шаг 4. Установка переключателей (перемычек)
Установите переключатели сигнализации и защиты, как показано на Рис. 8.
Переключатель имитации включает или отключает имитацию сигнализации
и имитацию статуса и значений всех Блоков. По умолчанию переключатель имитации
включен.
Переключатель безопасности разрешает (значок открытого замка) или запрещает
(значок закрытого замка) изменение конфигурации преобразователя.
- По умолчанию безопасность отключена (значок открытого замка).
- Переключатель безопасности может быть включен или отключен в программном
обеспечении.
Для изменения конфигурации переключателя выполните следующее:
1. Если преобразователь установлен, отключите токовую петлю и питание.
2. Снимите крышку корпуса со стороны, противоположной клеммному блоку. Не снимайте
крышку прибора во взрывоопасной среде, не отключив питание.
3. Переместите переключатели защиты и имитации в нужное положение.
4. Установите крышку корпуса на место.
Примечание
Рекомендуется затянуть крепления крышки настолько плотно, чтобы между крышкой и корпусом
не оставалось зазора.
Рисунок 8. Переключатели защиты и имитации
А. Положение отключения имитации
B. Переключатель имитации
С. Положение включения имитации (по умолчанию)
D. Включение защиты от записи
E. Переключатель
F. Выключение защиты от записи (по умолчанию)
10
DP
A
B
C
F
D
E
март
2019
Краткое руководство по установке
Шаг 5. Заземление, подключение
Чтобы обеспечить уровень напряжения на клеммах питания преобразователя не ниже 9 В постоянного тока, используйте медный провод надлежащего диаметра. Напряжение питания может быть
переменным, особенно в аварийных условиях, например при работе от батареи резервного питания. Рекомендуется использование минимум 12 В постоянного тока при нормальных условиях
эксплуатации. Рекомендуется использование экранированного витого парного кабеля типа А.
1. Для питания преобразователя подключите провода питания к клеммам, как указано
на метке клеммного блока.
Рисунок 9. Клеммный блок
А. Минимальное расстояние
В. Зачистить экран и изоляцию
С. Клемма защитного заземления (не допускается заземление экрана кабеля на преобразователь)
D. Изолирующий экран
Е. Минимальное расстояние
F. Соединить экран с контактом заземления источника питания
Примечание
Клеммы преобразователя 2051 имеют независимую полярность, что означает, что электрическая
полярность питающих проводов не имеет значения при подключении к клеммам питания. Должна
быть соблюдена полярность подключения при указании полярности клеммы. При подключении
проводов к винтовым клеммам рекомендуется использование зажимов.
2. Затяните винты клеммной колодки для обеспечения надлежащего контакта.
Не требуются дополнительные усилия.
Заземление проводов сигнализации
Не пропускайте провода сигнализации через трубопровод или открытый кабельный желоб
вместе с силовым кабелем или рядом с мощным электрооборудованием. Контакты
заземления имеются вне корпуса блока электроники и внутри клеммного блока. Данные
контакты используются для подключения клеммных блоков с защитой от помех либо для
обеспечения соответствия местным нормативным актам.
1. Снимите крышку корпуса клеммного блока.
2. Присоедините пару проводов и провод заземления так, как показано на Рис. 9.
a. Обрежьте кабель как можно короче и изолируйте его от соприкосновения
с корпусом преобразователя.
Примечание
НЕ заземляйте экран кабеля на преобразователь; если экран кабеля заденет корпус
преобразователя, то может создать контуры заземления и помехи.
11
Loading...
