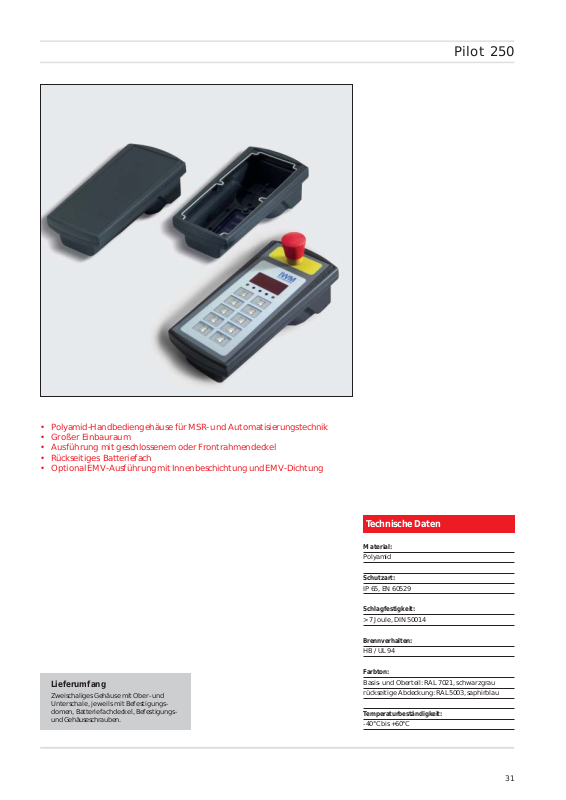

Pilot 250

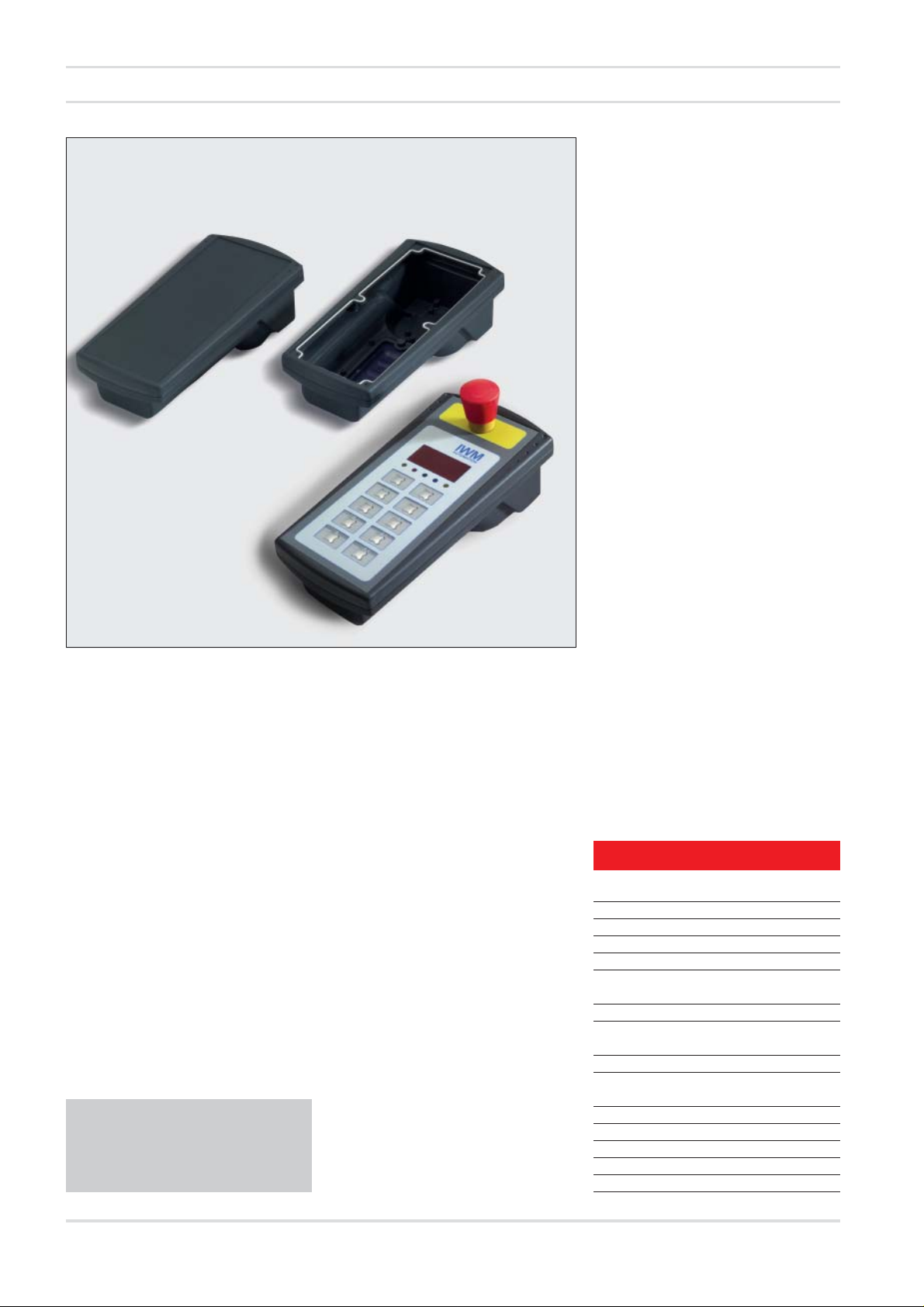

• Polyamid-Handbediengehäuse für MSR- und Automatisierungstechnik

• Großer Einbauraum

• Ausführung mit geschlossenem oder Frontrahmendeckel

• Rückseitiges Batteriefach

• Optional EMV-Ausführung mit Innenbeschichtung und EMV-Dichtung

Lieferumfang

Zweischaliges Gehäuse mit Ober- und
Unterschale, jeweils mit Befestigungs­domen, Batteriefachdeckel, Befestigungs­und Gehäuseschrauben.

T echnische Daten

Material:

Polyamid

Schutzart:

IP 65, EN 60529

Schlagfestigkeit:

> 7 Joule, DIN 50014

Brennverhalten:

HB / UL 94

Farbton:

Basis- und Oberteil: RAL 7021, schwarzgrau
rückseitige Abdeckung: RAL 5003, saphirblau

Temperaturbeständigkeit:

-40°C bis +60°C

31

Pilot 250

Programmübersicht

Gehäusetyp Bestell-Nr. Ausführung Abmessungen Gewicht

Oberschale B x L x H (mm) (kg)
Pilot 250/1 29.25 00 01 geschlossen 140/120 x 280 x 86 0,7
Pilot 250/2 29.25 00 02 als Rahmen für Frontplattenmontage 140/120 x 280 x 86 0,46

Zubehör

Frontplatte aus Aluminium für Pilot 250/2
Magnethalter rund
Batteriehalter zur Befestigung im Gehäuseunterteil für 4 Mignonzellen
Batteriehalter zur Befestigung im Gehäuseunterteil für 9 V-Block
Wandhalter (2 Haken, 2 Bolzen mit Schrauben)
Kabeleinführung mit Knickschutz M 16 x 1,5
Kabeleinführung mit Knickschutz M 20 x 1,5
Taster und Schalter siehe Seite 53 - 58

29.25 01 01

29.25 01 02

29.25 01 03

29.25 01 04

29.25 01 05

08.10 01 16

08.10 01 20

auf Anfrage

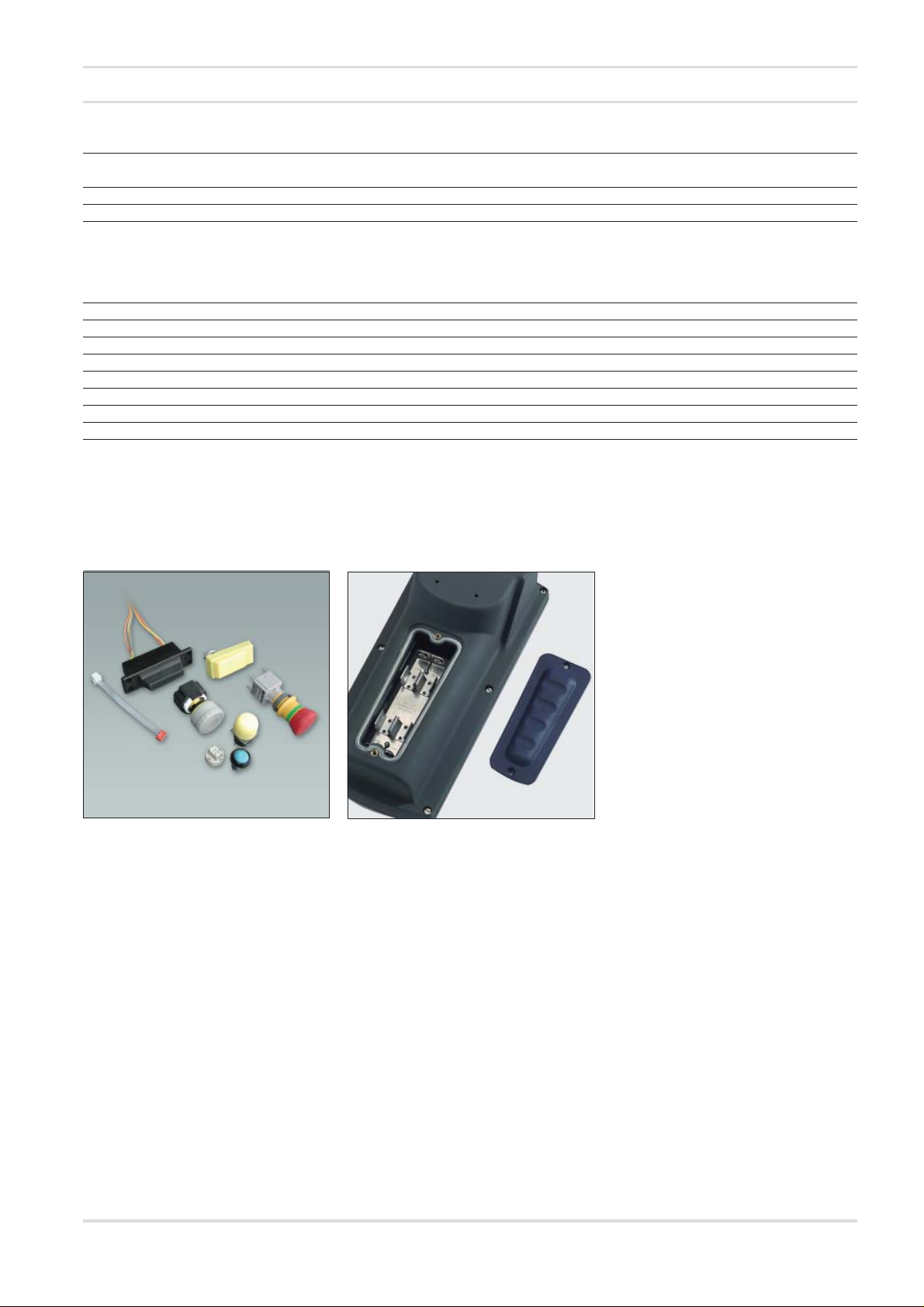

Elektromechanische Komponenten

Auf Wunsch bieten wir Bestückung mit elektro­mechanischen Komponenten wie Not-Aus
Schalter, Bestätigungstaster, Handrad, Stufen­schalter, Display, Folientastatur

32

Batteriehalter

zur Befestigung im Gehäuseunterteil für 4
Mignonzellen bzw. 9 V Monoblock

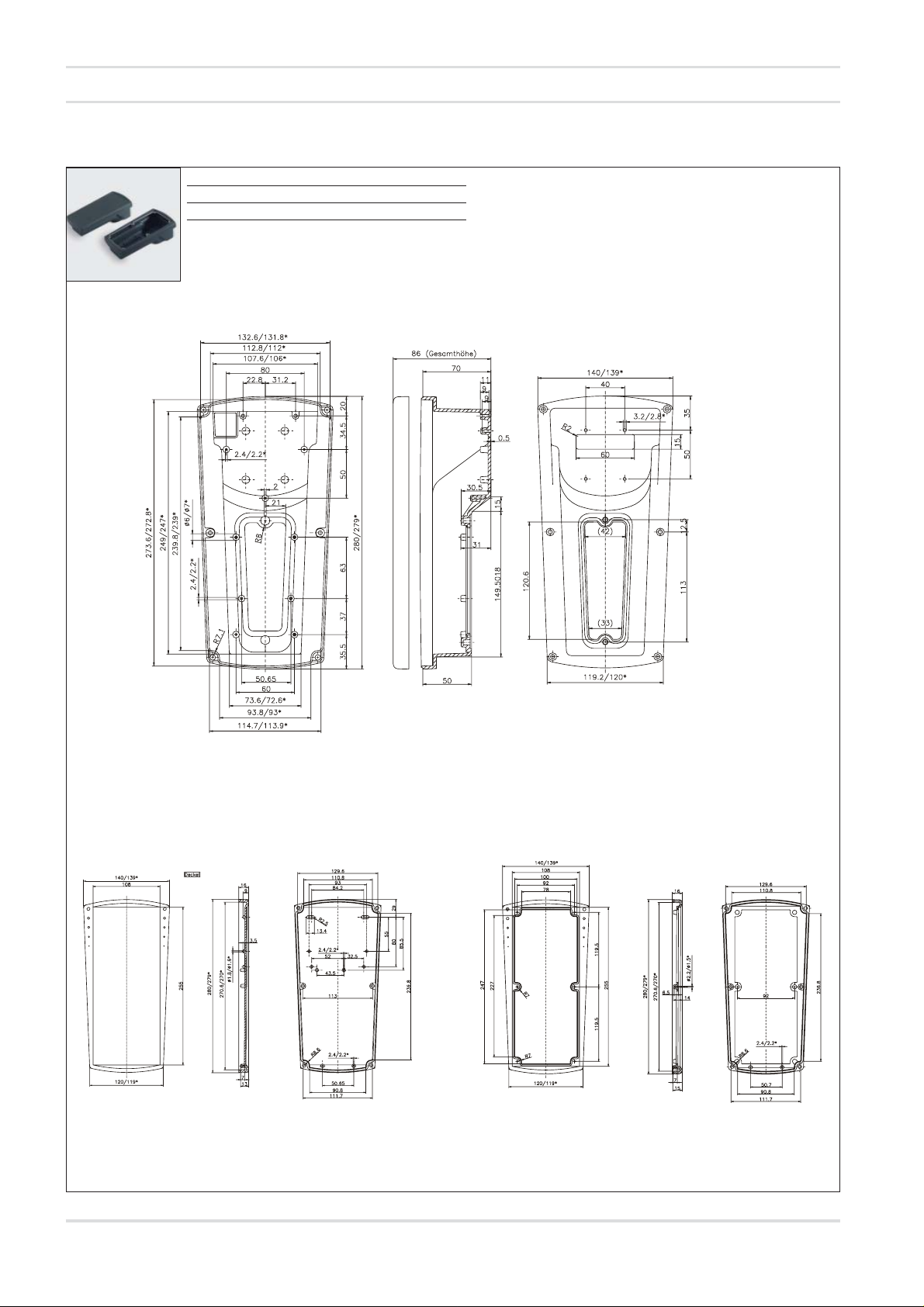

Abmessungen

Pilot 250

Typ Ausführung Bestell-Nr.
Pilot 250/1 geschlossen 29.25 00 01
Pilot 250/2 Deckelrahmen 29.25 00 02

Geschlossener Deckel Deckelrahmen

* = Maß durch Formkonizität nach unten verringert

33

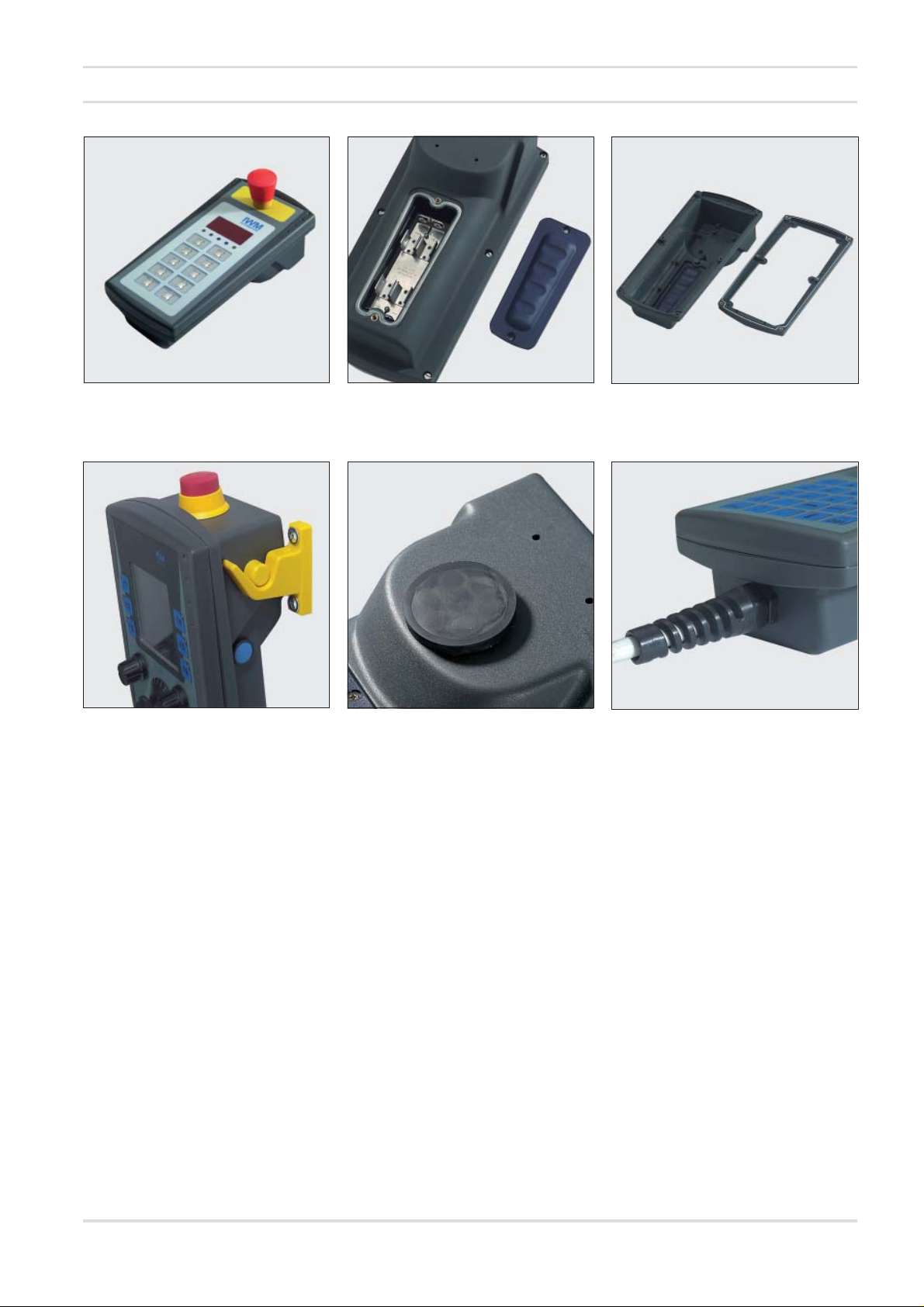

Pilot 250

Pilot mit Folientastatur Rückseitige Abdeckung

Wandhalterung

Großer Einbauraum für Elektronikbaugruppen

KabeleinführungMagnethalter
