МОДЕЛЬ

RAS –41GW

СПЛИТ СИСТЕМА КОЛОННОГО ТИПА

Сервисная инструкция

Сервисная инструкция RAS-41GW

Серия 2002

ОГЛАВЛЕНИЕ

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ..................................................................................................3

1.1. БЛОК ВНУТРЕННИЙ (БВ) ............................................................................................................................3

1.2. БЛОК НАРУЖНЫЙ (БН) ..............................................................................................................................3

1.3. ТРУБЫ СОЕДИНИТЕЛЬНЫЕ.........................................................................................................................4

2. СХЕМА ЭЛЕКТРИЧЕСКАЯ СОЕДИНЕНИЙ RAS-41GW .................................................................5

2.1. СХЕМА ЭЛЕКТРИЧЕСКАЯ СОЕДИНЕНИЙ RAS-41W..................................................................................5

2.2. СХЕМА ЭЛЕКТРИЧЕСКАЯ СОЕДИНЕНИЙ RAS-41G...................................................................................6

3. АЛГОРИТМ РАБОТЫ................................................................................................................................7

3.1. ОСНОВНЫЕ ФУНКЦИИ ................................................................................................................................7

3.1.1. РЕЖИМ «ОХЛАЖДЕНИЕ» ......................................................................................................................7

3.1.2. РЕЖИМ «ОСУШЕНИЕ»............................................................................................................................7

3.1.3. РЕЖИМ «ОБОГРЕВ».................................................................................................................................7

3.1.4. РЕЖИМ «ВЕНТИЛИРОВАНИЕ» .............................................................................................................8

3.1.5. РЕЖИМ «АВТО»........................................................................................................................................8

3.1.6. СЧЕТЧИК ВРЕМЕНИ (ЧАСЫ) И РЕЖИМ «СОН»...........................................................................................8

3.1.7. АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ВРАЩЕНИЕМ ВАЛА ВЕНТИЛЯТОРА .......................................................9

3.1.8. СВЕТОВАЯ ИНДИКАЦИЯ .............................................................................................................................9

4. ВНЕШНИЙ ВИД И ПЕРЕЧЕНЬ СОСТАВНЫХ ЧАСТЕЙ RAC-41GW .........................................10

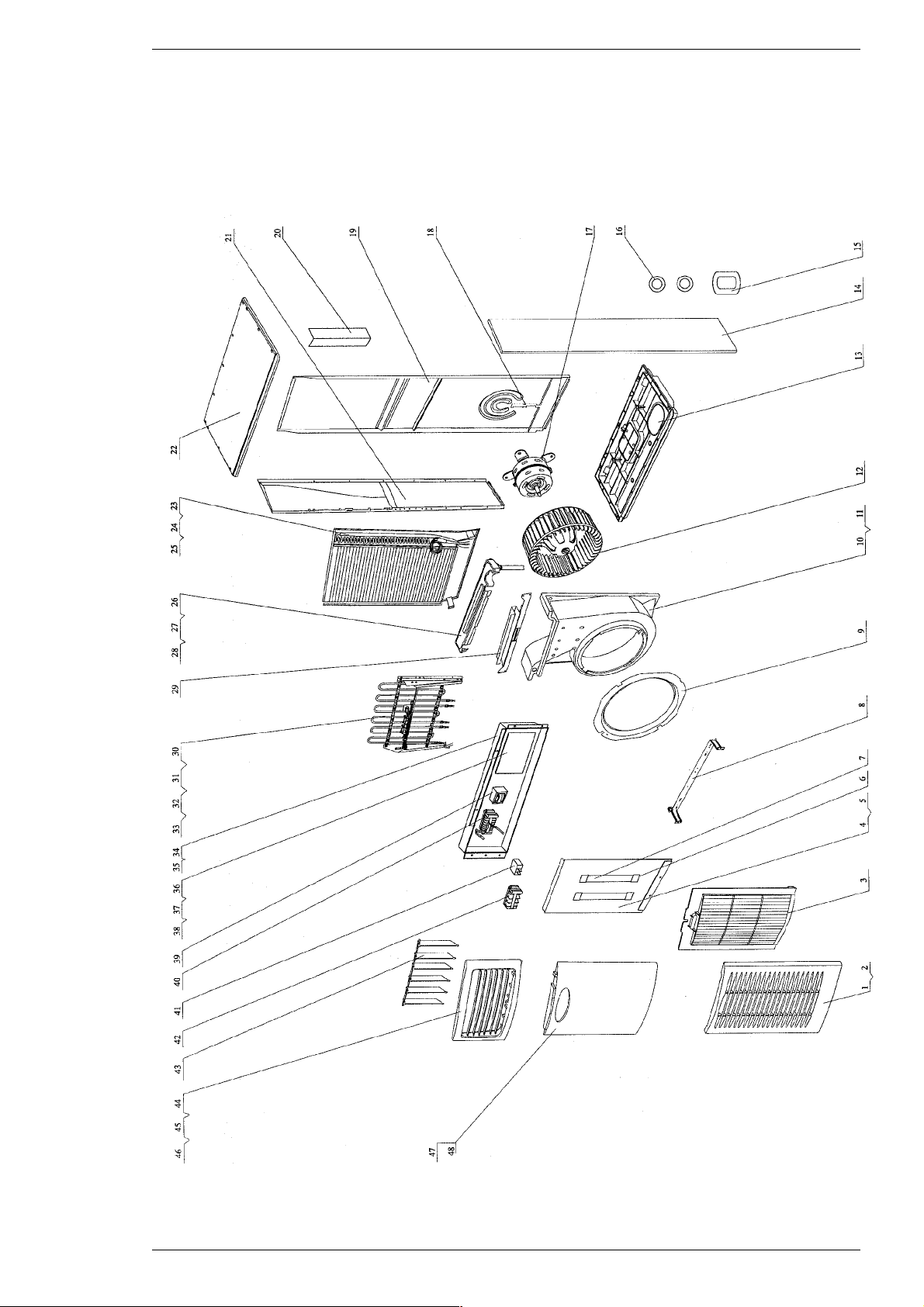

4.1. ВНЕШНИЙ ВИД И ПЕРЕЧЕНЬ СОСТАВНЫХ ЧАСТЕЙ RAC-41G...................................................................................10

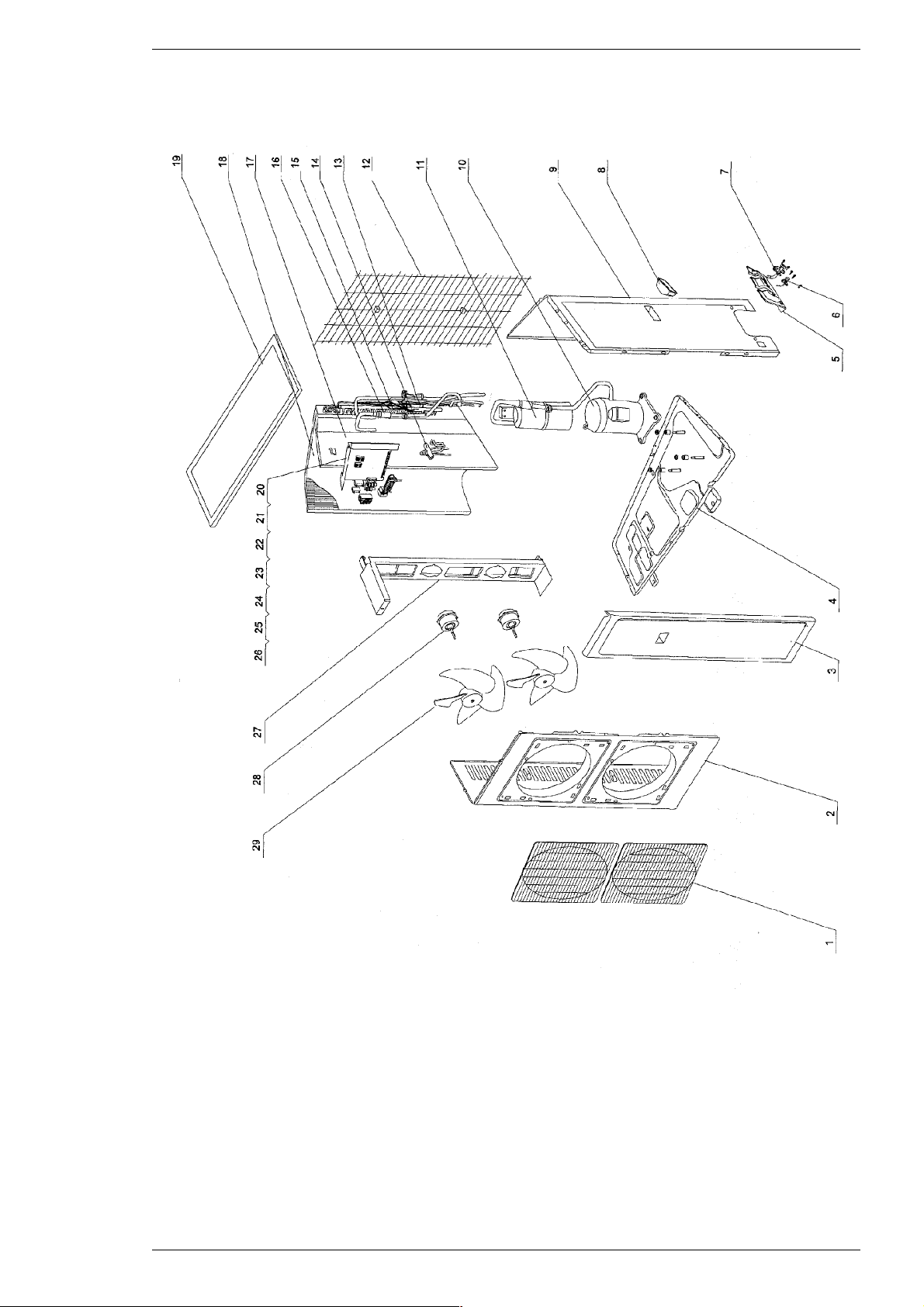

4.2. ВНЕШНИЙ ВИД И ПЕРЕЧЕНЬ СОСТАВНЫХ ЧАСТЕЙ RAC-41W..................................................................................12

Данная инструкция предназначена для ремонта и технического обслуживания кондиционеров

RAS-41GW. Содержащиеся в ней данные и технические характеристики могут отличаться от

действительных, изложенных на табличках-шильдиках изделий.

2

Сервисная инструкция RAS-41GW

Серия 2002

1. Технические характеристики

Технические характеристики соответствуют следующим условиям:
для режима «ОХЛАЖДЕНИЕ» - температуре и относительной влажности воздуха помещения на входе
во внутренний блок Тпм = +(26,5…27,5)°С и φпм = (49…52)% соответственно; температуре
окружающей среды на входе в наружный блок Тос = +(34…36)°С.

для режима «ОБОГРЕВ» - температуре воздуха помещения на входе во внутренний блок Тпм =
+(19,5…20,5)°С; температуре и относительной влажности окружающей среды на входе в наружный

блок Тос = +(4,5…5,5)°С и φпм = (83…87)% соответственно.

Модель RAC-41GW

Режимы работы Охлаждение Обогрев

Источник питания 3 ~380 В, 50 Гц

Производительность, Вт 12000 12000

(15500)

Потребляемая мощность, Вт 4900 4300 (7800)

Номинальный ток (при напряжении 230 В), А 8,5 7,4 (12,8)

Подача подготовленного воздуха , м3/час 1500

Скорость осушки, кг/час 4,8 -

Эффективность, Вт/Вт 2,45 2,79 (1,98)

Уровень шума (не более), дБ(а) 57 61

Масса (не более), кг 58 112

Ток при заторможенном роторе компрессора, А 62

Хладагент R22

1.1. Блок внутренний (БВ)

Модель RAC-41G
Потребляемая мощность, Вт 336 (3836)
Частота вращения вала двигателя вентилятора,

об/мин
Мощность двигателя вентилятора , Вт 100
Тип вентилятора / Кол-во Центробежный / 1
Крыльчатка вентилятора (диаметр / длина, мм) 378 / 180
Теплообменник внутренний (ТВ) Ребра-Al / Трубка-Cu
Число рядов труб - Шаг ребер, мм 2 - 1,4
Площадь фронта ТВ, м2 0,838х0,430
Двигатель жалюзи SM016
Мощность, Вт – Число оборотов, мин-1 5 – 5
Номинал предохранителя Платы управления 3,15А.

Уровень шума, ДБ(А) ≤57
Наружные размеры (ШхВхГ), мм 540х1750х380
Масса нетто, кг 58

530 / 490 / 460

Трансформатора 0,2А.

1.2. Блок наружный (БН)

Модель RAC-41W
Режимы работы Охлаждение Обогрев
Модель поршневого компрессора C-SB373H8A
Установленная мощность компрессора, Вт 5200 5200
Ток при заторможенном роторе компрессора, А 62
Температура нагнетаемого пара, °С

Вид дросселя хладагента Трубка капиллярная
Способ пуска компрессора Пусковое реле
Теплообменник наружный (ТН) Ребра-Al / Трубка-Cu
Диаметр трубки ТН, мм 9,52

≤115 °C

3

Сервисная инструкция RAS-41GW

Серия 2002

Число рядов труб - Шаг ребер, мм 3 – 1,8
Площадь фронта ТН, м2 1,218х0,683
Двигатель вентилятора LW68A
Частота вращения вала двигателя вентилятора,

(об/мин)
Мощность двигателя вентилятора, Вт 68
Тип вентилятора / Кол-во Осевой / 2
Наружный диаметр крыльчатки, мм 455
Электроконденсатор вентилятора, мкФ 3,5
Реле высокого давления HZOPS-B3.0/2.4MPa или YK3.0/2.4MPa
Давление срабатывания на размыкание, МПа (ата) 3,0 (30) ±5%
Давление срабатывания на замыкание, МПа (ата) 2,4 (24) ±5%
Дроссельное устройство Трубка капиллярная
Способ оттаивания Автоматический парами хладагента
Уровень шума, ДБ(А) ≤61
Наружные размеры (ШхВхГ), мм 950х1250х412
Масса нетто, кг (не более) ≤112
Хладагент / заправка, кг R22 / 3,8

840

1.3. Трубы соединительные

Длина, м 5,0

Жидкостной трубопровод (меньшего

диаметр, мм

допустимое
расстояние
между БН и
БВ, м

Обозначения:
БВ – блок внутренний; БН – блок наружный; ТВ – теплообменник внутренний; ТН – теплообменник
наружный; Ш – ширина; В – высота; Г - глубина.

диаметра)
Паровой трубопровод (большего диаметра) 19,05 (3/4”)
По длине 10,0 Наибольшее

По высоте

12,5 (1/2”) Наружный

5,0

4

Сервисная инструкция RAS-41GW

Серия 2002

2. Схема электрическая соединений RAS-41GW

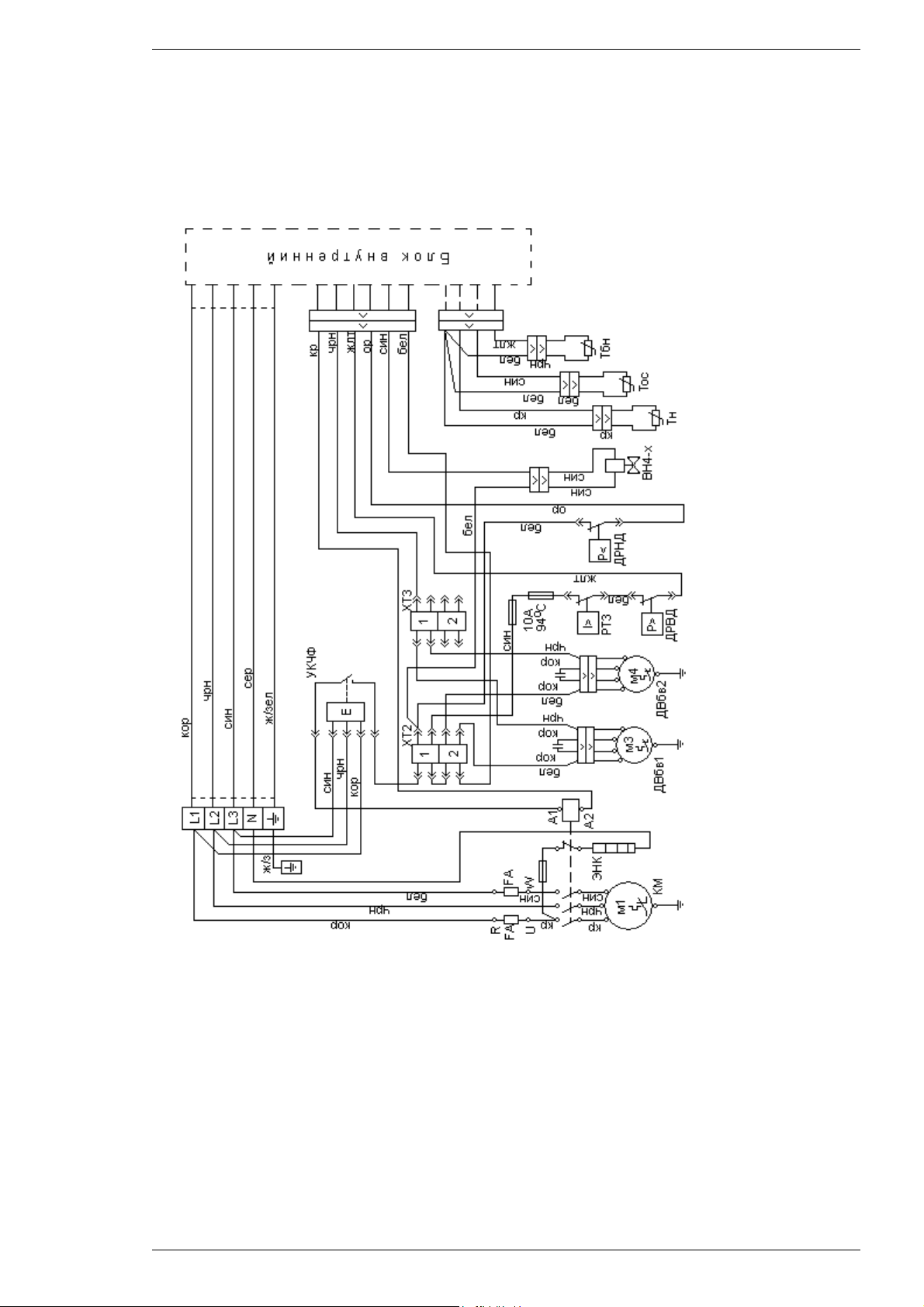

2.1. Схема электрическая соединений RAS-41W

Обозначения: ВН4х – вентиль соленоидный 4-хходовой; ДВбв1, ДВбв2 – двигатели вентиляторов
блока наружного; ДРНД, ДРВД – датчики–реле низкого и высокого давлений соответственно; РТЗ –
реле тепловой (токовой) защиты; КМ – двигатель компрессора; ЭНК – электронагреватель картера
компрессора; Тн, Тбн, Тос - датчики температур нагнетания, теплообменника БН, окружающего
воздуха; УКЧФ – устройство контроля чередования (последовательности) фаз питающего напряжения.

5

Сервисная инструкция RAS-41GW

Серия 2002

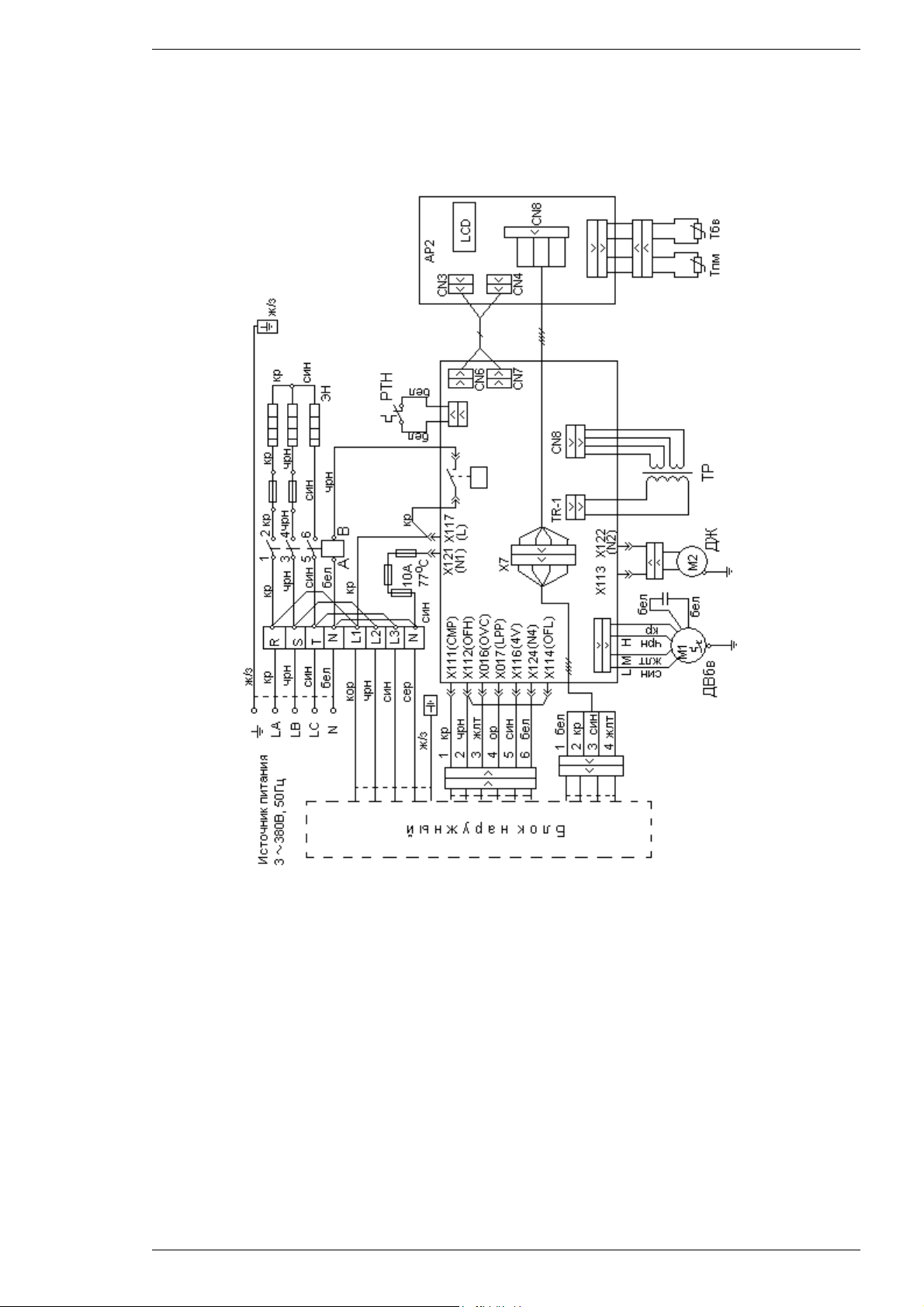

2.2. Схема электрическая соединений RAS-41G

Обозначения: ДВбв – двигатель вентилятора блока внутреннего; ДЖ – двигатель жалюзи
механических; РТН – реле контроля температуры нагнетания; ТР – трансформатор понижающий; Тбв,
Тпм - датчики температур теплообменника БВ и воздуха помещения; LCD – жидкокристаллический
экран.

6

Сервисная инструкция RAS-41GW

Серия 2002

3. Алгоритм работы.

Режимы работы

1.охлаждение; 2. осушение воздуха; 3. обогрев; 4. вентиляция; 5. автоматический режим.

Контролируемые величины

Температура Тпм внутреннего воздуха в помещении.
Температура Твб поверхности трубки теплообменника внутреннего блока (ВБ).
Установленная температура Туст (значение установки).
Температура Тнб поверхности трубки теплообменника наружного блока (НБ).
Температура Тк конденсации хладагента.

Управляемые элементы

Двигатель вентилятора ВБ (высокая, средняя, низкая скорости).
Двигатель поворота жалюзи ВБ.
Электронагреватель.
Двигатель вентилятора НБ (двухскоростной).
4-хходовой вентиль обращения цикла.
Компрессор (наружный блок).

3.1. Основные функции

В зависимости от режима работы задействуется свой алгоритм управления. Однако, во всех режимах
работы устройство после включения будет работать не менее 6 минут. Последующее включение
происходит при этом не ранее 3 минут после отключения. После включения вентилятор внутреннего
блока (ВБ) включается и работает на высоких оборотах, а спустя 8 секунд переходит на скорость
вращения, соответствующую установленному значению скорости в текущем режиме работы. Это
справедливо и для вентилятора наружного блока (НБ).

3.1.1. Режим «ОХЛАЖДЕНИЕ»

Рабочие состояния и контрольные значения.
а. При Тпм ≥ (Туст + 1)°С в режиме «ОХЛАЖДЕНИЕ» компрессор, вентилятор НБ включены,
вентилятор ВБ работает с установленной частотой вращения.
б. При Тпм ≤ (Туст - 1)°С устройство останавливается. Отключаются компрессор и вентилятор НБ,
вентилятор ВБ работает с установленной частотой вращения.
в. При (Туст - 1) < Тпм < (Туст +1) сохраняется состояния управляемых элементов. В режиме
«ОХЛАЖДЕНИЕ» допустимые значения устанавливаемой для поддержания температуры лежат в
пределах +16…+30°С.

3.1.2. Режим «ОСУШЕНИЕ»

а. Если Тпм > (Туст + 2)°С, устройство работает в режиме «ОСУШЕНИЕ». Включены компрессор,
двигатель вентилятора НБ, а двигатель вентилятора ВБ работает с низкой скоростью вращения.
б. При (Туст – 2) ≤ Тпм ≤ (Туст +2) устройство переходит в цикличный режим работы. При этом
вентилятор ВБ работает на низкой скорости. Через 6 мин работы отключается компрессор с
вентилятором НБ. Спустя 4 мин компрессор и вентилятор НБ снова запускаются. Вентилятор ВБ
непрерывно работает на низкой скорости вращения.
в. При Тпм < (Туст - 2)°С устройство (компрессор, вентиляторы НБ и ВБ) останавливается.
В этом режиме «ОСУШКИ» область возможных для настройки температур составляет +16…+30 °С,
вентилятор НБ работает с высокой скоростью вращения вала.

3.1.3. Режим «ОБОГРЕВ»

а. При Тпм ≤ (Туст -1) °С, устройство переходит в режиме «ОБОГРЕВ». Компрессор, вентилятор НБ и 4­хходовой вентиль все одновременно включены. Вентилятор ВБ работает c низкой скоростью вращения
вала и с защитой от потока холодного воздуха.
б. При Тпм ≥ (Туст + 1) °С первым останавливается компрессор, затем – вентилятор НБ. При этом
вентилятор ВБ продолжает работать, снимая с внутреннего ТО остаточное тепло, а 4-хходовой вентиль
остается включенным (запитанным).
в. Если (Туст - 1) °С < Тпм < (Туст + 1 )°С, устройство остается в прежнем режиме работы с
сохранением состояний управляемых элементов.

7

Сервисная инструкция RAS-41GW

Серия 2002

В режиме «ОБОГРЕВ» 4-хходовой вентиль обесточивается спустя 2 минуты после остановки
компрессора, область возможных для настройки температур Тпм составляет +16…+30 °С.
Условия работы наружного (НБ) блока:
При Тнб ≥ +18 °С вентилятор НБ работает на низкой скорости вращения.
При Тнб ≤ +13 °С вентилятор НБ работает на высокой скорости вращения.
Если +13 °С < Тнб < +1 )°С - вентилятор НБ сохраняет скорость вращения вала.
При выполнении оттаивания вентилятор ВБ останавливается.

Условия предотвращения потока холодного воздуха

По достижении поверхностью испарителя температуры +30°С или спустя 10 секунд после включения
компрессора включается вентилятор ВБ.

Условия сдува потоком остаточного тепла

При остановке компрессора вентилятор ВБ начинает работать на низкой скорости вращения и через 10
секунд тоже останавливается.

Условия наступления режима «оттаивания»

Если устройство проработало непрерывно в режиме «ОБОГРЕВ» не менее 44 минут, или температура
поверхности НБ стала менее –5°С (Тнб ≤ -5 °С), отключается 4-хходовой вентиль, НБ и ВБ
отключаются.
Первым отключается электронагреватель, за ним - 4-хходовой вентиль, а спустя 1 минуту – оба блока.

Условия окончания режима «оттаивания»

По истечении 10 минут работы в режиме «оттаивания» или по достижении теплообменником НБ
температуры +10 °С «оттаивания» заканчивается, 4-хходовой вентиль и вентилятор ВБ включаются, а
вентилятор ВБ будет продолжать работать в режиме «защиты от подачи холодного воздуха».

Условия включения-отключения электронагревателя

Когда температура ВБ во время его работы остается менее +44°С (Твб ≤+44°С), Тпм ≤ 23°С, и Тпм ≤
(Туст-2) °С, электронагреватель включается.

При отключении ВБ или при выполнении условий:
Твб ≥ +52°С или Тпм ≥ 26°С или Тпм ≥ Туст электронагреватель ВБ отключается.

3.1.4. Режим «ВЕНТИЛИРОВАНИЕ»

В этом режиме вентилятор ВБ работает с установленной скоростью, которая может быть изменена в
последовательности:

à Автоскорость à Низкая à Средняя àВысокая à
В режиме «ВЕНТИЛИРОВАНИЕ» область возможных для настройки температур Тпм составляет
+16…+30 °С.

3.1.5. Режим «АВТО»

В этом случае кондиционер выбирает режим работы в зависимости от температуры Тпм:
При Тпм ≥ +26°С выбирается режим «ОХЛАЖДЕНИЕ» при Туст = 26°С;
При 20°С ≤ Тпм < 26°С выбирается режим «ОСУШКА» при Туст = 20°С;
При Тпм < +20°С выбирается режим «ОБОГРЕВ» при Туст = 20°С до тех пор, пока Тпм не превысит
24°С.
Из текущего режима в режим «АВТО» кондиционер переходит в зависимости от Тпм в течении 30
секунд.

3.1.6. Счетчик времени (часы) и режим «СОН»

А. Если текущим режимом работы является «ОХЛАЖДЕНИЕ» или «ОСУШЕНИЕ», то в течение первого
часа работы в режиме «СОН» Туст будет повышена на 1К, в течение второго часа – еще на 1К и далее
она будет оставаться неизменной.
Б. Если текущим режимом работы является «ОБОГРЕВ», то в течение первого часа работы в режиме
«СОН» Туст будет понижена на 1К, в течение второго часа – еще на 1К и далее она будет оставаться
неизменной.
С. В режимах «ВЕНТИЛИРОВАНИЕ» и «АВТО» режим «СОН» невозможен.

Счетчик времени включения кондиционера

Счетчик времени задействуется при отключенном кондиционере. При наступлении времени включения
кондиционер включится. Наименьший временной промежуток (шаг) между смежными включениями –
0,5 часа, область назначаемых значений 0,5-24 часа.

Счетчик времени включения кондиционера

Счетчик времени задействуется при включенном кондиционере. При наступлении времени отключения
кондиционер отключится. Наименьший временной промежуток (шаг) между смежными включениями –
0,5 часа, область назначаемых значений 0,5-24 часа.

8

Сервисная инструкция RAS-41GW

Серия 2002

3.1.7. Автоматическое управление вращением вала вентилятора

Режим «ОХЛАЖДЕНИЕ»

при Тпм > Туст + 3 Высокая
при Туст < Тпм ≤ Туст + 3 Средняя
при Туст-1 ≤ Тпм < Туст Низкая

Режим «ОБОГРЕВ»

при Тпм < Туст – 3 Высокая
При Туст –3 ≤ Тпм ≤ Туст Средняя
при Тпм > Туст Низкая

3.1.8. Световая индикация

При включении кондиционера светодиод один раз вспыхивает.
Светодиод мигает при:

q выполнении оттаивания теплообменника;
q работе в режиме «предотвращения потока холодного воздуха»;
q срабатывании защиты компрессора по реле низкого давления (давления всасывания);
q срабатывании защиты по низкому напряжению;
q срабатывании защиты компрессора по температуре нагнетания;
q принудительных включениях в режимы «ОБОГРЕВ» и «ОХЛАЖДЕНИЕ».

9

Сервисная инструкция RAS-41GW

Серия 2002

4. Внешний вид и перечень составных частей

RAC-41GW

4.1. Внешний вид и перечень составных частей RAC-41G

10

Сервисная инструкция RAS-41GW

Серия 2002

Таблица 4.1 перечень составных частей RAC-41G

№пп Наименование Код К-во

1 Воздухозаборник в сборе 20004202 1
2 Цепь 70814001 1
3 Фильтр в сборе 11124071 1
4 Щиток в сборе 01364230 1
5 Выпрямитель 1
6 Патрон лампы освещения 4
7 Лампа, 12 Вт. 2
8 Нижняя заслонка 01384216 1
9 Конфузор 10374202 1
10 Улитка вентилятора 12104441 1
11 Винты крепления 70110003 9
12 Крыльчатка вентилятора центробежная 10314401 1
13 Поддон 22224431 1
14 Правая панель 01304434 1
15 Сальник трубопроводный 76514421 1
16 Сальник кабельный 76514425 2
17 Электродвигатель LN100B вентилятора 15014402 1
18 Панель с кабельным прижимом 01384201 1
19 Задняя панель 01304441 1
20 Защитный кожух 22244231 1
21 Левая панель 01304433 1
22 Верхняя крышка в сборе 01254431 1
23 Теплообменник внутренний в сборе (ТОВН) 01004301 1
24 Кольцо уплотнительное 76514415 1
25 Гильза датчика температуры ТОВ 42020063 1
26 Поддон для сбора воды 12414210 1
27 Трубка сливная 05235433 1
28 Водосборная панель 01364431 1
29 Основание водосборной панели 01274210 1
30 Электронагреватель в сборе 32004401 1
31 Датчик предельной температуры конденсации (+650С) 46010505 1
32 Предохранитель плавкий (1000С, 15 А) 46010351 2
33 Электронагреватель 1167W. 32014003 3
34 Электроблок в сборе 01404211 1
35 Крышка электроблока 01404221 1
36 Блок управления процессором 3R53F с индикацией на

английском языке
37 Панель коммутации 3343 30044305 1
38 Панель приемная (плата 3L53) 30044304 1
39 Трансформатор SC25A 43110168 1
40 Контактор переменного тока FMC-O 44010220 1
40 Контактор переменного тока LC1K0910M7 44010199 1
41 Электроконденсатор 4,5 мкф/450 В 33010012 1
42 Соединительная панель T5A0A-77 42011209 1
43 Жалюзи механические 10514212 6
44 Воздухоотвод в сборе 20004201 1
45 Жалюзи ручные 10514213 6
46 Двигатель шаговый SM016 15214215 1
47 Панель лицевая в сборе 20004215 1
49 Трубка пластиковая 05230022 1

Приводимые в таблице данные могут быть изменены изготовителем без предварительного
уведомления.

30023063 1

11

Сервисная инструкция RAS-41GW

Серия 2002

4.2. Внешний вид и перечень составных частей RAC-41W

12

Сервисная инструкция RAS-41GW

Серия 2002

Таблица 4.2 перечень составных частей RAC-41W

№пп Наименование Код К-во

1 Решётка передняя 22265250 2
2 Панель лицевая 01435433 1
3 Панель передняя правая 01305431 1
4 Основание 01205432 1
5 Кронштейн вентилей 01715256 1
6 Вентиль жидкостной (1/2”) в сборе 07103701 1
7 Вентиль паровой (3/4”) в сборе 07105435 1
8 Ручка 26235251 1
9 Панель задняя боковая 01305434 1
10 Компрессор C-SB373H8A 00100330 1
11 Отделитель жидкости в сборе 07225433 1
12 Решетка задняя в сборе 01475431 1
13 Реле низкого давления 46020007 1
14 Четырехходовой клапан STF-0408 43000317 1
15 Реле высокого давления (30-24 ата) 46020003 1
16 Глушитель 07245434 1
17 Лист разделительный в сборе 01235440 1
18 Конденсатор в сборе 01105431 1
19 Крышка в сборе 01255262 1
20 Электроблок в сборе 01415201 1
21 Конденсатор 3,5 мкф/450 В переменного тока. 33010010 2
22 Клеммная колодка Т5АОА-94 42011210 1
23 Контактор переменного тока 3TF3211 или LC1D1801M7C 44010203

44010211

24 Реле токовой защиты UO-10-13.2A или HD-13.2-22 46020102

46020112

25 Устройство слежения за чередованием фаз 46020052 1
26 Контактная колодка 2-8 42011103 1
27 Рама двигателей вентиляторов 01705433 1
28 Электродвигатель LW68A 15015421 2
29 Крыльчатка осевая 10335253 2
Датчик температуры окружающей среды 39000129 1
Датчик температуры нагнетания 39000163 1
Датчик температуры теплообменника наружного 39000121 1

Приводимые в таблице данные могут быть изменены изготовителем без предварительного
уведомления.

1
1

1
1

13
