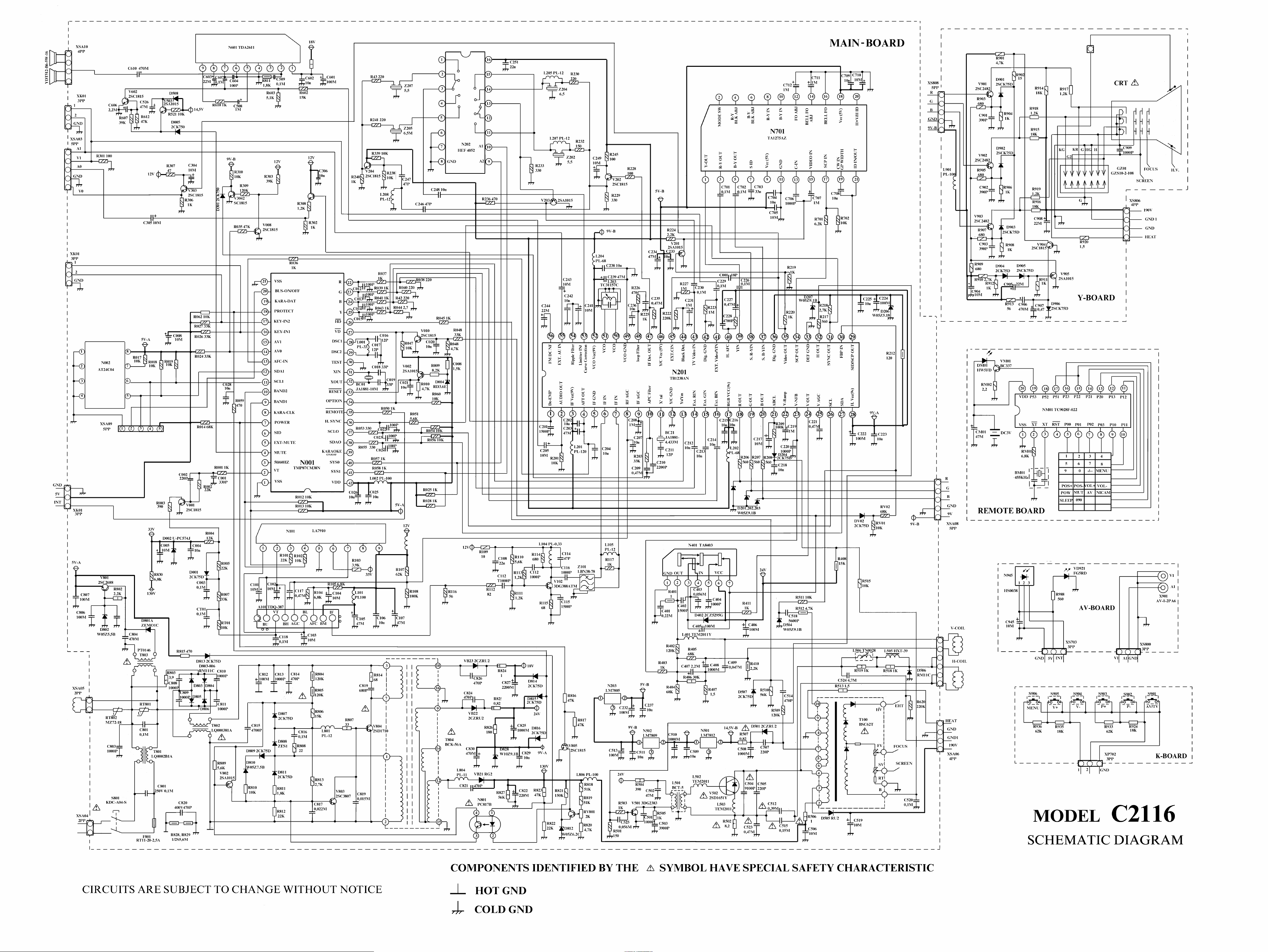

Rolsen C2116, C2118 Schematics

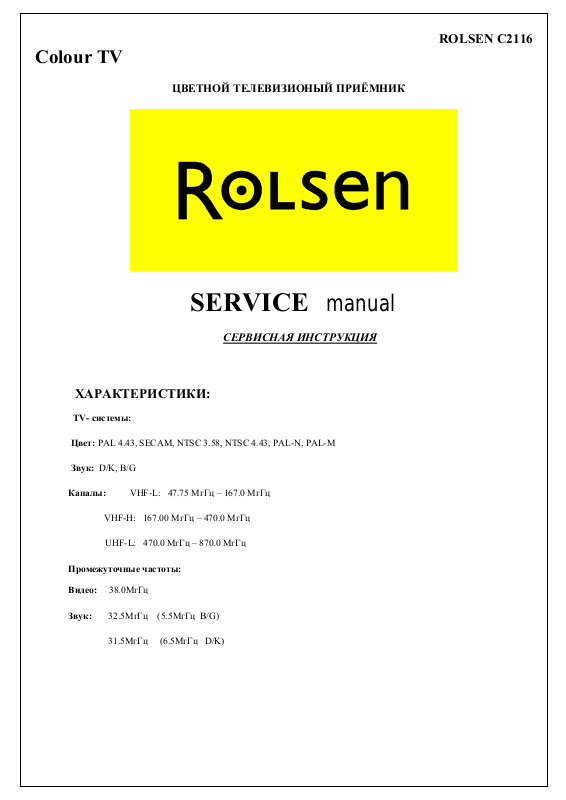

ROLSEN C2116
Colour TV
ЦВЕТНОЙ ТЕЛЕВИЗИОНЫЙ ПРИЁМНИК
SERVICE manual
СЕРВИСНАЯ ИНСТРУКЦИЯ
ХАРАКТЕРИСТИКИ:
TV- системы:
Цвет: PAL 4.43, SECAM, NTSC 3.58, NTSC 4.43, PAL-N, PAL-M
Звук: D/K, B/G
Каналы: VHF-L: 47.75 МгГц – 167.0 MгГц
VHF-H: 167.00 МгГц – 470.0 MгГц
UHF-L: 470.0 МгГц – 870.0 MгГц
Промежуточные частоты:
Видео: 38.0МгГц
Звук: 32.5МгГц (5.5МгГц B/G)
31.5МгГц (6.5МгГц D/K)
ROLSEN C2116
Содержание:

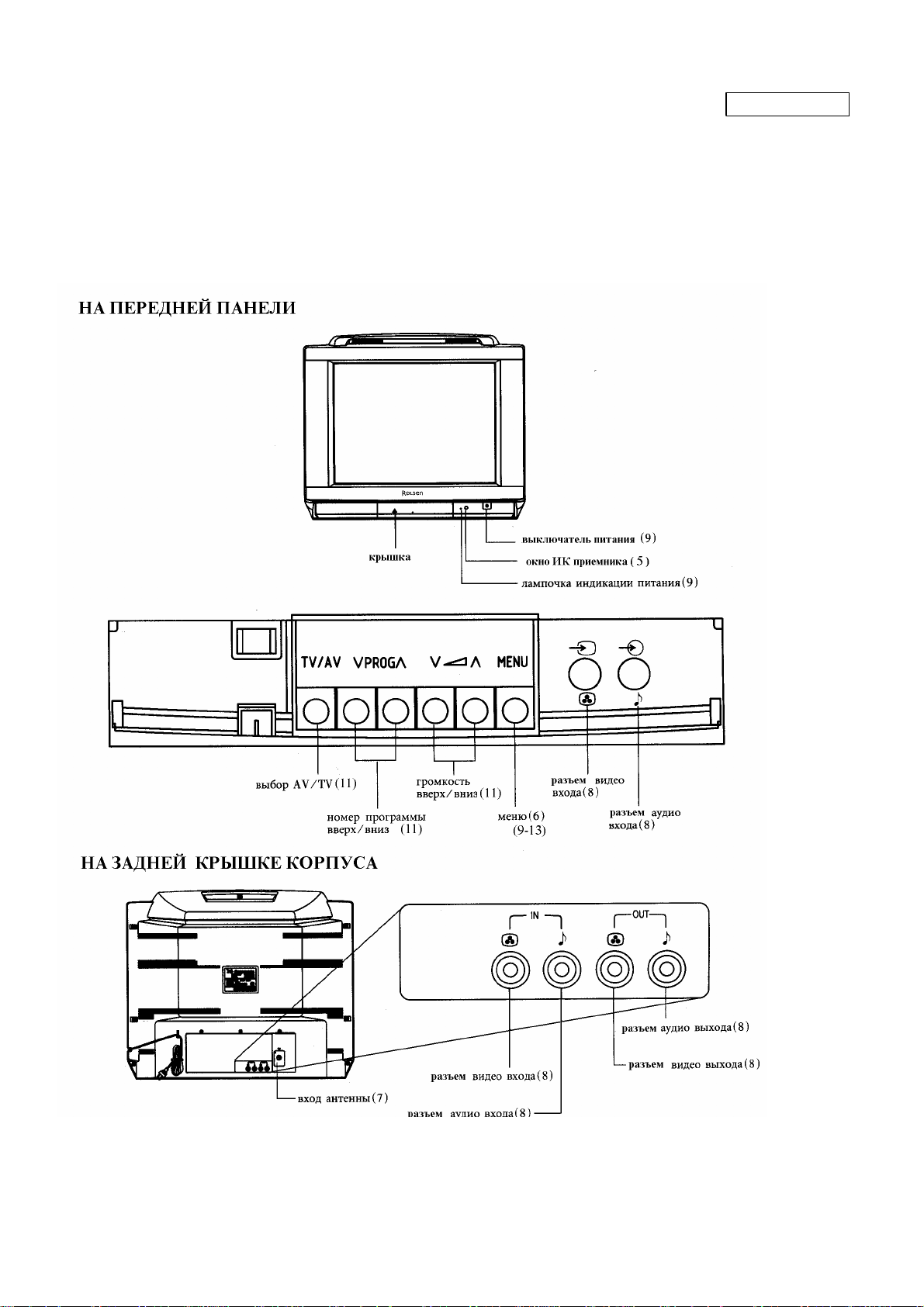

2. Органы управления______________________4
1. Техника безопасности___________________ 3

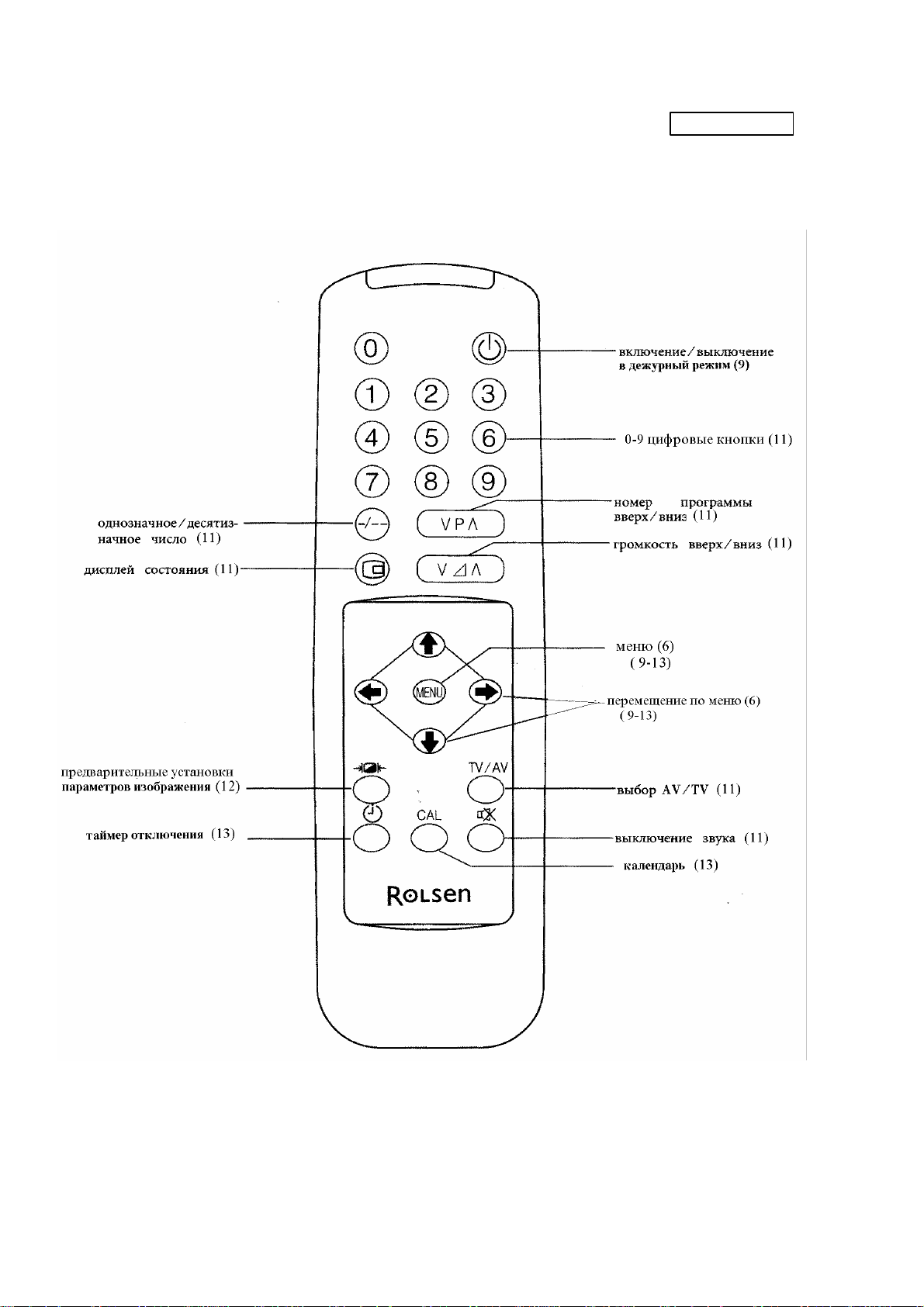

3. Пульт ДУ_______________________________5

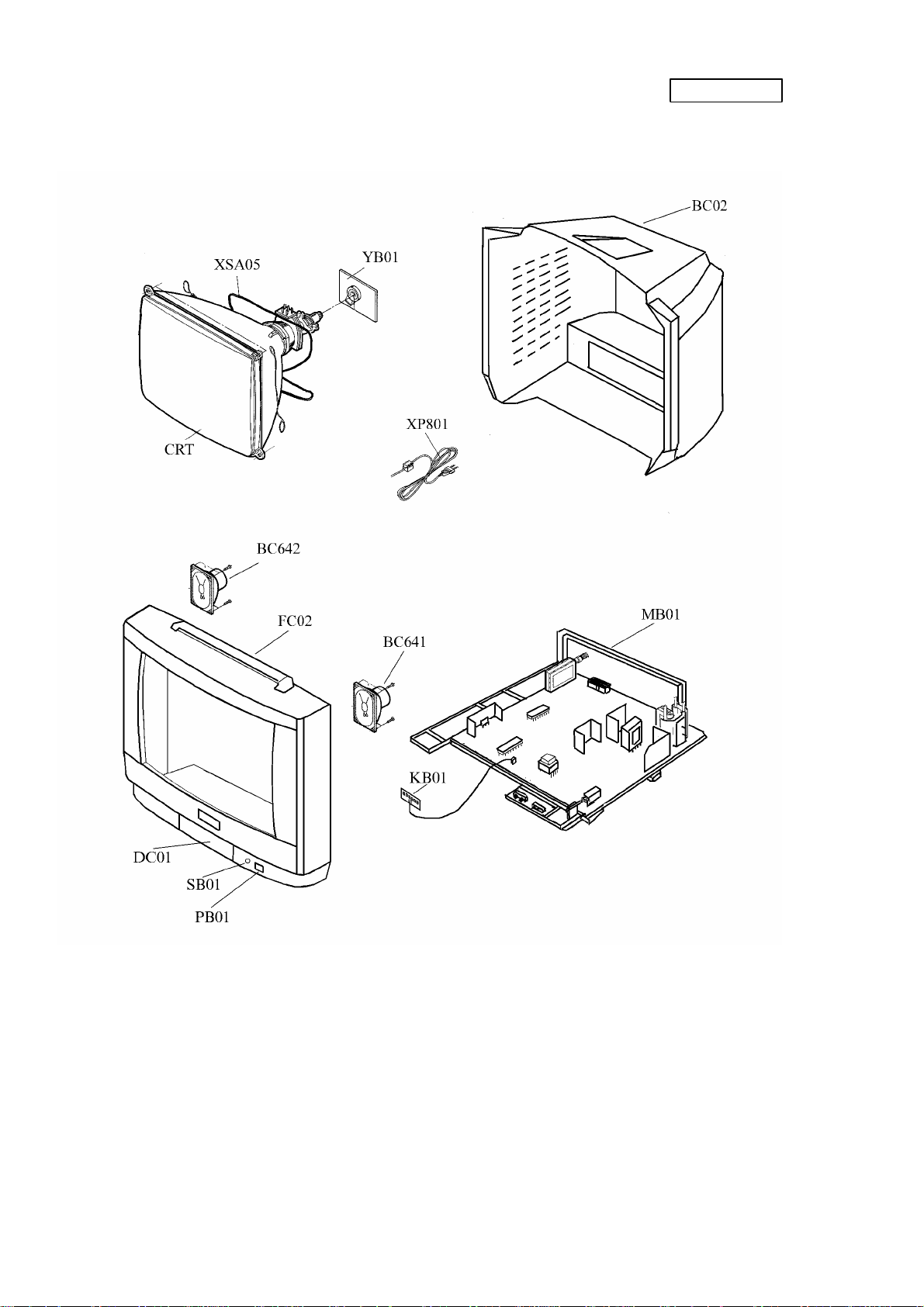

4. Основные детали и узлы__________________6

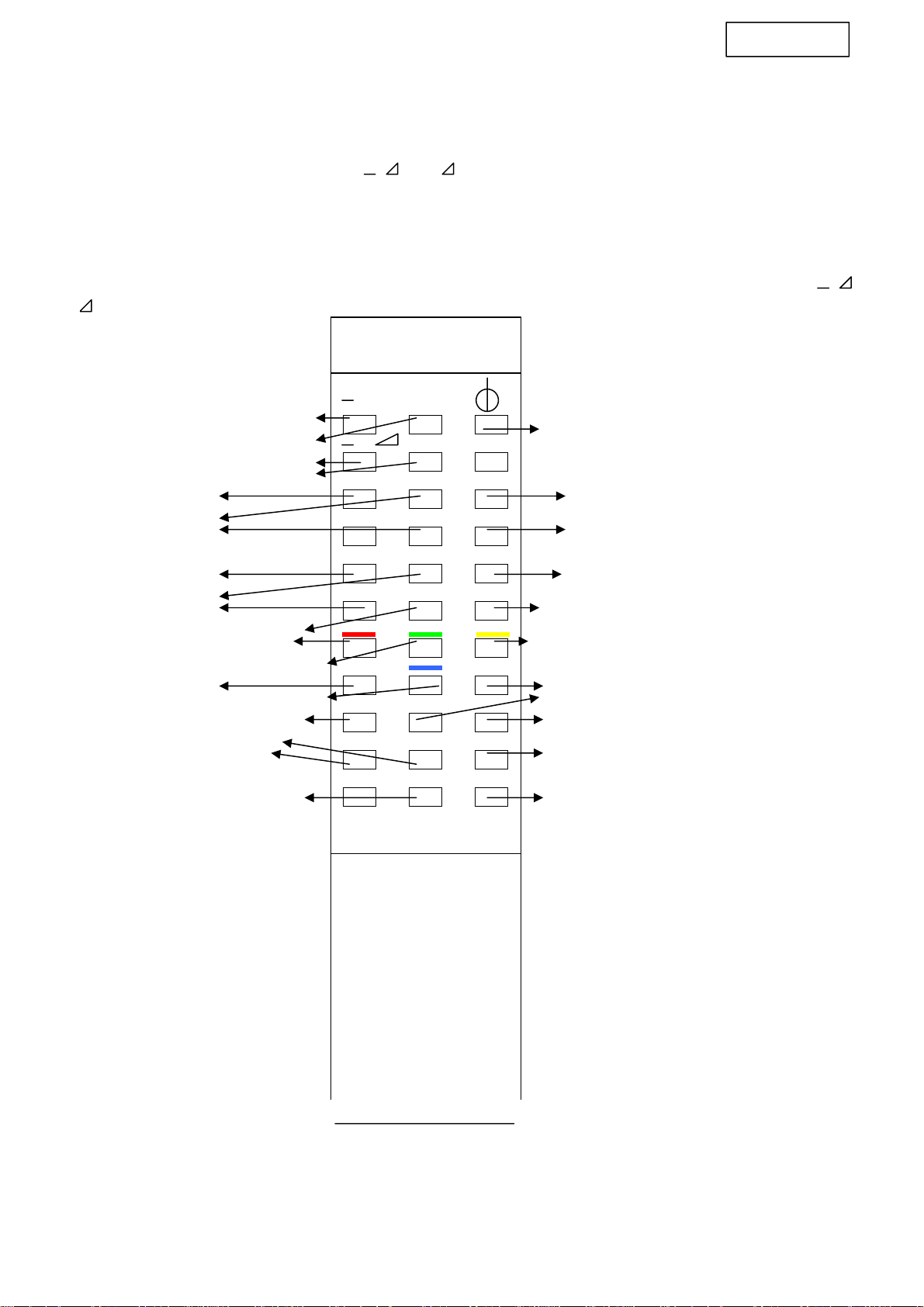

5. Сервисный режим _______________________7
6. Рекомендуемые заводские установки_______8
7. Автотест________________________________9
2
Техника безопасности ROLSEN C2116
Общие меры безопасности:
1. Перед обслуживанием шасси под напряжением необходимо установить по цепи питания питания переменного тока
изолирующий трансформатор.
2. При обслуживании обратите внимание на изоляцию проводов высоковольтных цепей. Если обнаружено короткое
замыкание, то замените все части, которые перегрелись или были повреждены в результате короткого замыкания.
3. После обслуживания проследите за тем, чтобы все
бумажные прокладки, экраны, защитные комбинации R-C были правильно установлены.
4. Если телевизионный приёмник не используется в течение продолжительного периода времени, то отключите от
розетки шнур питания.
5. При работе приёмника в нём присутствуют потенциалы высокого напряжения до 29,7 кВ. Работа с телевизионным
приёмником со снятой задней крышкой может привести к электрическому удару от цепей питания. Обслуживание не
может проводиться персоналом, не имеющим опыт работы с высоковольтным оборудованием. Перед работой с
кинескопом обязательно разрядите анод на шасси приёмника.
6. После обслуживания проверьте токи утечки для предотвращения электрического удара пользователя.
Проверка токов утечки без напряжения
1. Отключите шнур питания и установите перемычку между штырями вилки.
2. Включите электропитание приёмника.
3. Измерьте омметром напряжение между закороченными штырями и каждой доступной металлической частью
телевизора, такой как головки винтов, выводы антенны, соединители, направляющие штыри. Если измеряемая
металлическая часть имеет утечку на шасси, то омметр покажет сопротивление от 4Мом до
металлическая часть не имеет утечки на шасси, то омметр должен показать бесконечность.
защитные приспособления, такие как изоляционные перегородки,
20Мом. Если измеряемая
Проверка токов утечки под напряжением
1. Включите в розетку шнур питания. При этой проверке не пользуйтесь изолирующим трансформатором.
2. Подключите сопротивление 2 кОм 10Вт последовательно с измеряемой металлической частью приёмника и
заземлением, например с водопроводной трубой.
3. С помощью высокоимпедансного вольтметра переменного тока измерьте потенциал на сопротивлении.
4. Проверьте все доступные металлические части и измерьте потенциал на
5. Поменяйте местами штыри вилки шнура питания и повторите все вышеуказанные измерения.
6. Потенциал в каждой точке не должен превышать 1,0В. В случае, если измеренное напряжение выйдет за указанные
пределы, то имеется вероятность электрического удара, и телевизор следует отремонтировать и перепроверить перед
возвращением пользователю.
сопротивлении.
Рентгеновское излучение
Предупреждение:
1. Потенциальным источником рентгеновского излучения являются блок высоковольтного питания и кинескоп.
2. При использовании защитного кожуха для кинескопа убедитесь, что он выдерживает напряжение
29,7 кВ без рентгеновского излучения.
Примечание: Важно периодически калибровать киловольтметр.
1. Установите яркость на минимум.
2. Установите экран в режим показа одной строки.
3. Измерьте высокое
за указанные пределы, то необходим немедленный ремонт и настройка во избежание преждевременного выхода из
строя других компонентов.
4. Во избежание появления рентгеновского излучения рекомендуется использование кинескопов, указанных в
спецификации.
напряжение. Киловольтметр должен показать 28,5 (+1,5; -1,5) кВ. Если показания прибора выходят
3
