kompetent●zuverlässig●flexibel

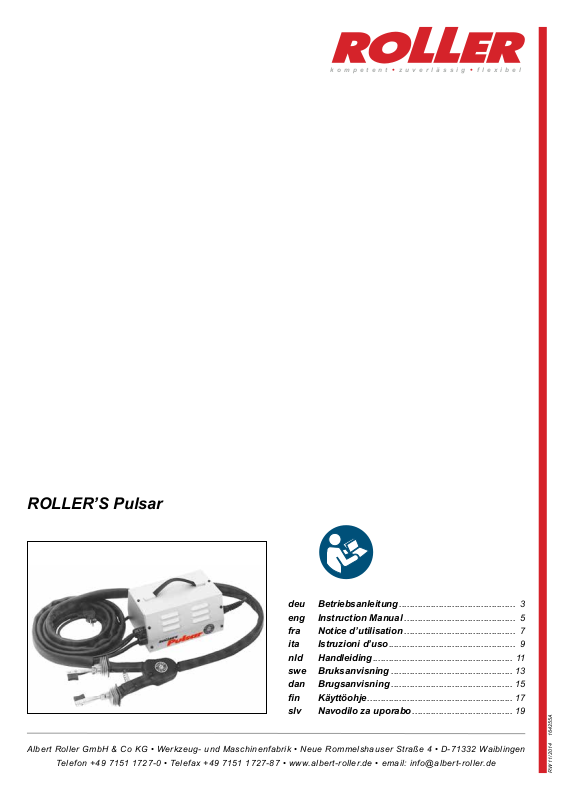

ROLLER’S Pulsar

deu Betriebsanleitung ............................................ 3

eng Instruction Manual .......................................... 5

fra Notice d’utilisation .......................................... 7

ita Istruzioni d’uso ................................................ 9

nld Handleiding ..................................................... 11

swe Bruksanvisning .............................................. 13

dan Brugsanvisning .............................................. 15

n Käyttöohje ....................................................... 17

slv Navodilo za uporabo ...................................... 19

Albert Roller GmbH & Co KG • Werkzeug- und Maschinenfabrik • Neue Rommelshauser Straße 4 • D-71332 Waiblingen

Telefon +49 7151 1727-0 • Telefax +49 7151 1727-87 • www.albert-roller.de • email: info@albert-roller.de

RW 11 / 2014 164255 A

6 3 4 2

Fig. 1

deu EG-Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den unten aufgeführten Normen gemäß den Bestimmungen der Richtlinien 2004/108/EG (EMC), 2006/42/EG (MD) übereinstimmt.

eng ECDeclarationofConformity

We declare under our sole responsibility that the product described under „Technical Data“ is in conformity with the standards below mentioned following the provisions of Directives 2004/108/EC (EMC), 2006/42/EC (MD).

fra DéclarationdeconformitéCE

Nous déclarons, de notre seule responsabilité, que le produit décrit au chapitre « Caractéristiques techniques » est conforme aux normes citées ci-dessous, conformément aux dispositions des directives 2004/108/EC (EMC), 2006/42/EC (MD).

ita DichiarazionediconformitàCE

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto descritto in “Dati tecnici” è conforme alle norme indicate secondo le disposizioni delle direttive 2004/108/ EC (EMC), 2006/42/EC (MD).

nld EG-conformiteitsverklaring

Wij verklaren op eigen verantwoordelijkheid dat het onder ‘Technische gegevens’ beschreven product in overeenstemming is met onderstaande normen volgens de bepa lingen van de richtlijnen 2004/108/EC (EMC), 2006/42/EC (MD).

swe EG-försäkranomöverensstämmelse

Vi förklarar på eget ansvar att produkten som beskrivs under “Tekniska data” överensstämmer med nedanstående standarder i enlighet med bestämmelserna i direktiv 2004/108/EC (EMC), 2006/42/EC (MD).

dan EF-overensstemmelsesattest

Vi erklærer på eget ansvar, at det under “Tekniske data” beskrevne produkt opfylder de nedenfor angivne standarder iht. bestemmelserne fra direktiverne 2004/108/EC (EMC), 2006/42/EC (MD).

n EY-vaatimustenmukaisuusvakuutus

Vakuutamme yksin vastuullisina, että kohdassa “Tekniset tiedot” kuvattu tuote on alla mainituissa direktiiveissä 2004/108/EC (EMC), 2006/42/EC (MD) määrättyjen stan dardien vaatimusten mukainen.

slv IzjavaoskladnostiES

Izjavljamo pod izključno odgovornostjo, da je izdelek, ki je opisan v poglavju “Tehnični podatki”, skladen s spodaj navedenimi standardi v skladu z določili direktiv 2004/108/

EC (EMC), 2006/42/EC (MD).

EN ISO 12100-1, EN 12348, EN 50144-1, EN 55014-1, EN 55014-2, EN 60204-1, EN 60335-1, EN 60335-2-45, EN 60745-1, EN 60745-2-9, EN 60745-2-11, EN 61000-3-2, EN 61000-3-3, EN 61029-1, DIN EN 61029-2-9.

Albert Roller GmbH & Co KG Neue Rommelshauser Straße 4 D 71332 Waiblingen Rainer Hech 2014-11-01 Managing Director

deu deu

Originalbetriebsanleitung

Fig. 1

1 Prismenelektrode 2 Stabelektrode 3 Schalter 4 Zange

5 Schraube 6 Halter mit Prismenelektrode 7 Zylinderschraube

AllgemeineSicherheitshinweise

WARNUNG

Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Der nachfolgend verwendete Begriff „elektrisches Gerät“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel), auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel), auf Maschinen und auf elektrische Geräte. Verwenden Sie das elektrische Gerät nur bestimmungsgemäß und unter Beachtung der allgemeinen Sicherheits- und Unfallverhütungsvorschriften.

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

A) Arbeitsplatz

a) Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und

unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem elektrischen Gerät nicht in explosionsgefährdeter

Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden.

Elektrische Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des elek-

trischen Gerätes fern. Bei Ablenkung können Sie die Kontrolle über das Gerät

verlieren.

B)ElektrischeSicherheit

a) Der Anschlussstecker des elektrischen Gerätes muss in die Steckdose

passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten elektrischen Geräten.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. Ist das elektrische Gerät mit Schutzleiter ausgerüstet, darf es nur an Steckdosen mit Schutzkontakt angeschlossen werden. Betreiben Sie das elektrische Gerät auf Baustellen, in feuchter Umgebung, im Freien oder bei vergleichbaren Aufstellarten nur über eine 30mA-Fehlerstromschutzeinrichtung (FI-Schalter) am Netz.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren,

Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser

in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen

oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem elektrischen Gerät im Freien arbeiten, verwenden Sie

nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind.

Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

C)SicherheitvonPersonen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit

Vernunft an die Arbeit mit einem elektrischen Gerät. Benutzen Sie das

elektrische Gerät nicht, wenn Sie müde sind oder unter dem Einuss von

Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.

Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicher heitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des elektrischen Gerätes, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie

sich, dass der Schalter in der Position „AUS“ ist, bevor Sie den Stecker in die Steckdose stecken. Wenn Sie beim Tragen des elektrischen Gerätes den

Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Überbrücken Sie niemals den Tippschalter.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das

elektrische Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem

drehenden Geräteteil bendet, kann zu Verletzungen führen. Greifen Sie niemals

in sich bewegende (umlaufende) Teile.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten

Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten

Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder

Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von

sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können,

vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch

Staub.

h) Überlassen Sie das elektrische Gerät nur unterwiesenen Personen. Jugend

liche dürfen das elektrische Gerät nur betreiben, wenn sie über 16 Jahre alt sind, dies zur Erreichung ihres Ausbildungszieles erforderlich ist und sie unter Aufsicht eines Fachkundigen gestellt sind.

D)SorgfältigerUmgangundGebrauchvonelektrischenGeräten

a) Überlasten Sie das elektrische Gerät nicht. Verwenden Sie für Ihre Arbeit

das dafür bestimmte elektrische Gerät. Mit dem passenden elektrischen Gerät

arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein elektrisches Gerät, dessen Schalter defekt ist. Ein elek-

trisches Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen

vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichts-

maßnahme verhindert den unbeabsichtigten Start des Geräts.

d) Bewahren Sie unbenutzte elektrische Geräte außerhalb der Reichweite von

Kindern auf. Lassen Sie Personen das elektrische Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrische Geräte sind gefährlich, wenn sie von unerfahrenen Personen

benutzt werden.

e) Pegen Sie das elektrische Gerät mit Sorgfalt. Kontrollieren Sie, ob beweg-

liche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des elektrischen Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz

des elektrischen Gerätes von qualiziertem Fachpersonal oder von einer autorisierten ROLLER Vertrags-Kundendienstwerkstatt reparieren. Viele

Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepegte Schneid-

werkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen

Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand, und Sie haben außerdem beide Hände zur Bedienung des elektrischen Gerätes frei.

h) Verwenden Sie elektrische Geräte, Zubehör, Einsatzwerkzeuge usw. entspre-

chend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrischen Geräten für andere

als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Jegliche eingenmächtige Veränderung am elektrischen Gerät ist aus Sicherheitsgründen nicht gestattet.

E) Service

a) Lassen Sie Ihr Gerät nur von qualiziertem Fachpersonal und nur mit

Original Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

b) Befolgen Sie Wartungsvorschriften und die Hinweise über den Werkzeug-

wechsel.

c) Kontrollieren Sie regelmäßig die Anschlussleitung des elektrischen Gerätes

und lassen Sie sie bei Beschädigung von qualiziertem Fachpersonal oder von einer autorisierten ROLLER Vertrags-Kundendienstwerkstatt erneuern.

Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.

SpezielleSicherheitshinweise

WARNUNG

●

Die Elektroden erreichen eine Arbeitstemperatur von ca. 900°C. Des halb weder

Elektroden, noch den Vorderteil der Zange, noch das Werk stück beim und nach dem Löten berühren!

●

Beim Ablegen der Zange nach dem Löten darauf achten, daß der noch heiße

vordere Zangenbereich nicht mit brennbarem Material in Berüh rung kommt.

●

Verschlissene Elektroden und -halter auswechseln.

●

Personen (einschließlich Kinder), deren

– physische, sensorische oder mentale Fähigkeiten oder – Mangel an Erfahrung und Wissen ein sicheres Betreiben des Gerätes ohne Aufsicht oder Anleitung nicht gestattet,

dürfen das Gerät nicht benutzen.

●

Kinder dürfen mit dem Gerät nicht spielen.

BestimmungsgemässeVerwendung

WARNUNG

ROLLER’S Pulsar nur bestimmungsgemäß zum Weichlöten von Kupferrohren verwenden. Alle anderen Verwendungen sind nicht bestimmungsgemäß und daher nicht zulässig.

Symbolerklärung

Vor Inbetriebnahme Betriebsanleitung lesen

Elektrowerkzeug entspricht der Schutzklasse I

Elektrowerkzeug entspricht der Schutzklasse II

Umweltfreundliche Entsorgung

deu deu

1. TechnischeDaten

1.1. Artikelnummern

Elektrisches Lötgerät ROLLER’S Pulsar 164011 Halter mit Prismenelektrode (Paar) 164110 Prismenelektrode (Paar) 164111 Stabelektrode (Paar) 164115 ROLLER’S Lot Cu 3 160200 ROLLER’S Paste Cu 3 160210

1.2. Arbeitsbereich

Weichlöten von harten und weichen Cu-Rohren 6 – 54 mm

1.3. ElektrischeDaten

Nennleistung, aufgenommen 2000 VA Nennspannung (Netzspannung) 230 V Nennfrequenz 50 – 60 Hz Nennstrom 8,7 A Netzsicherung 10 A Steuerspannung 24 V AC Sekundär-Leerlaufspannung 7 V AC Sekundär-Nennspannung 7 V AC Sekundär-Nennstrom 250 A AC Aussetzbetrieb AB 0,5 / 3 min Überlastschutz sekundärseitig durch Temperaturschalter

1.4. Abmessungen

L × B × H 210 × 150 × 140 mm

1.5. Gewicht

Gerät 12,9 kg

1.6. Lärminformation

Arbeitsplatzbezogener Emissionswert 70 dB (A)

1.7. Vibrationen

Gewichteter Effektivwert der Beschleunigung 2,5 m/s² Der angegebene Schwingungsemissionswert wurde nach einem genormten

Prüfverfahren gemessen und kann zum Vergleich mit einem anderen Gerät verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Achtung: Der Schwingungsemissionswert kann sich während der tatsächlichen

Benutzung des Gerätes von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Gerät verwendet wird. In Abhängigkeit von den tatsächlichen Benutzungsbedingungen (Aussetzbetrieb) kann es erforderlich sein, Sicherheitsmaßnahmen zum Schutz der Bedienperson festzulegen.

2. Inbetriebnahme

2.1. ElektrischerAnschluß

WARNUNG

Das Lötgerät muß an einer Steckdose mit Schutzerdung (Schutzlei ter) ange

schlossen werden. Netzspannung beachten! Vor Anschluß des Lötgerätes prüfen, ob die auf dem Leistungsschild angegebene Spannung der Netzspan nung entspricht.

2.2. AuswahlderElektroden

Im Regelfall werden die Prismenelektroden (Fig. 1 [1]) verwendet, da diese

aufgrund der größeren Berührungsäche mit dem Rohr dieses schneller aufheizen

als die Stabelektroden (2). Die Stabelektroden sind für enge Stellen vorgesehen, an denen mit den Prismenelektro den nicht gear beitet werden kann.

HINWEIS

Zylinderschrauben (7) regelmäßig auf festen Sitz überprüfen, gegebenenfalls

festziehen.

3. Betrieb

3.1. Funktionsweise

Beim Anlegen der Elektroden des Lötgerätes an einen metallischen Leiter, z.

B. Kupferrohr, wird durch Betätigen des Schalters (3) ein Stromkreis mit nied riger Spannung und hoher Stromstärke geschlos sen. Die Elektroden haben im Stromkreis Transformator/Kabel/Elek troden/Werkstück einen relativ hohen elektrischen Widerstand und heizen sich deshalb auf. Sie können bei größeren Rohrgrößen zum Glühen kommen. Die hierbei auftretende Wärme wird durch Wärmelei tung an das Werkstück übertragen, welches nach wenigen Sekunden auf Löttemperatur erwärmt wird.

3.2. Arbeitsablauf

Lötstelle fachgerecht vorbereiten (siehe auch 3.3.). Lötgerät an schutzgeerdete

Steckdose anschließen. Zange (Fig. 1 [4]) mit Pris menelektroden (1) oder – an engen Stellen – mit Stabelektroden (2) am Werkstück anlegen. Schalter (3) betätigen. Schalter (3) während des Löt vorganges gedrückt halten. Nach wenigen Sekunden ist die Löttem peratur erreicht. Lot zuführen bis Lötspalt gefüllt ist. Schalter (3) los lassen, Zange vom Werkstück lösen. Bei nicht exakt

xiertem Werk stück kann bei geöffnetem Schalter (3) das Werkstück in der

Zange solange gehalten werden, bis das Lot erstarrt ist.

3.3. Lötmaterial

Zum Weichlöten ROLLER’S Lot Cu 3 verwenden. Kupferrohre und -ttings

müssen metallisch blank sein. Zur Vorbereitung der Lötstelle ROLLER’S Paste Cu 3 auf das Rohrstück auftragen. Diese Paste enthält Lötpul ver und Flußmittel. Der Vorteil der Paste liegt darin, daß die zur Lötung erforderliche Temperatur

durch Farbumschlag der erwärmten Paste zu erkennen ist und daß eine bessere

Füllung des Lötspaltes erreicht wird. Auf jeden Fall muß jedoch ROLLER’S Lot Cu 3 nachgeschoben wer den. ROLLER’S Lot Cu 3 und ROLLER’S Paste Cu 3 sind speziell für Trinkwas serleitungen entwickelt worden und entsprechen den DVGW- Arbeitsblättern GW 2 und GW 7, sowie den entsprechenden DIN- Normen. ROLLER’S Paste Cu 3 ist DVGW-geprüft und zugelassen (Prüf zeichen DVGW Fl 038).

4. Instandhaltung

WARNUNG

VorInstandsetzungs-undReparaturarbeitenNetzsteckerziehen! Diese

Arbeiten dürfen nur von qualiziertem Fachpersonal durchgeführt werden.

4.1. Wartung

ROLLER’S Pulsar ist wartungsfrei.

4.2. Inspektion/Instandhaltung

Elektroden von Lot und Flußmittel freihalten. Diese beeinträchtigen die Wärme

übertragung. Von Zeit zu Zeit Elektroden (Fig.1 [1], [2]) und Halter (Fig. 1 [6]) auf Beschädigungen und Abbrand überprüfen. Elek troden gegebenenfalls auswechseln. Zum Wechseln der Prismen elektroden die beiden Schrauben

(Fig.1 [5]) lösen, abgenützte Elektroden entfernen, Kontaktächen des Halters

mit Drahtbürste säubern, neue Prismenelektroden einsetzen und Schrauben wieder anziehen. Deformierte oder verbrannte Halter ersetzen.

5. VerhaltenbeiStörungen

5.1. Störung: Lötstelle wird nicht warm.

Ursache:

ausgelöst. Nach Abkühlung der Wicklung schaltet der Temperaturschalter automatisch wieder ein.

5.2. Störung: Erwärmung der Lötstelle dauert länger.

Ursache:

5.3. Störung: Handgriff wird heiß bzw. verschmort. Ursache:

●

Netzzuleitung nicht eingesteckt oder defekt.

●

Netzsteckdose defekt (Netzsicherung).

●

Temperaturschalter in der Transformatorwicklung hat

●

Gerät defekt.

●

Elektroden stark abgebrannt.

●

Zylinderschraube(n) (7) hat (haben) sich gelöst.

6. Hersteller-Garantie

Die Garantiezeit beträgt 12 Monate nach Übergabe des Neuproduktes an den

Erstverwender. Der Zeitpunkt der Übergabe ist durch die Einsendung der Original-Kaufunterlagen nachzuweisen, welche die Angaben des Kaufdatums und der Produktbezeichnung enthalten müssen. Alle innerhalb der Garantiezeit auftretenden Funktionsfehler, die nachweisbar auf Fertigungs- oder Material fehler zurückzuführen sind, werden kostenlos beseitigt. Durch die Mängelbeseitigung wird die Garantiezeit für das Produkt weder verlängert noch erneuert. Schäden, die auf natürliche Abnutzung, unsachgemäße Behandlung oder Missbrauch, Missachtung von Betriebsvorschriften, ungeeignete Betriebsmittel, übermäßige Beanspruchung, zweckfremde Verwendung, eigene oder fremde Eingriffe oder andere Gründe, die ROLLER nicht zu vertreten hat, zurückzu führen sind, sind von der Garantie ausgeschlossen.

Garantieleistungen dürfen nur von einer autorisierten ROLLER Vertrags-

Kundendienstwerkstatt erbracht werden. Beanstandungen werden nur anerkannt, wenn das Produkt ohne vorherige Eingriffe in unzerlegtem Zustand einer autorisierten ROLLER Vertrags-Kundendienstwerkstatt eingereicht wird. Ersetzte

Produkte und Teile gehen in das Eigentum von ROLLER über. Die Kosten für die Hin- und Rückfracht trägt der Verwender. Die gesetzlichen Rechte des Verwenders, insbesondere seine Gewährleis

tungsansprüche bei Mängeln gegenüber dem Verkäufer, werden durch diese

Garantie nicht eingeschränkt. Diese Hersteller-Garantie gilt nur für Neuprodukte,

welche in der Europäischen Union, in Norwegen oder in der Schweiz gekauft

und dort verwendet werden. Für diese Garantie gilt deutsches Recht unter Ausschluss des Übereinkommens

der Vereinten Nationen über Verträge über den internationalen Warenkauf

(CISG).

7. ROLLERVertrags-Kundendienstwerkstätten

Firmeneigene Fachwerkstatt für Reparaturen:

  SERVICE-CENTER

Neue Rommelshauser Straße 4 D-71332 Waiblingen

Telefon (07151) 56808-60 Telefax (07151) 56808-64

Wir holen Ihre Maschinen und Werkzeuge bei Ihnen ab! Nutzen Sie in der Bundesrepublik Deutschland unseren Abholservice. Einfach anrufen unter Telefon (07151) 56808-60, oder Download des Abhol

auftrages unter www.albert-roller.de → Kontakt → Kundendienstwerkstätten

→ Abholauftrag.

Oder wenden Sie sich an eine andere autorisierte ROLLER Vertrags-Kunden

dienstwerkstatt in Ihrer Nähe.

8. Teileverzeichnisse

Teileverzeichnisse siehe www.albert-roller.de → Downloads → Teileverzeich-

nisse.

eng eng

TranslationoftheOriginalInstructionManual

Fig. 1

1 Prism electrode 2 Rod electrode 3 Switch

4 Tongs 5 Screws 6 Holder with prism electrode

GeneralPowerToolSafetyWarnings

WARNING

Toreducetheriskofinjury,usermustreadandunderstandinstructionmanual.

Read all instructions. Failure to follow all instructions listed below may result in

electric shock, re and/or serious injury. The term „power tool“ in all of the warnings

listed below refers to your mains operated (corded) power tool or battery operated (cordless) power tool, also machines and electric units. Only use the power tool for the purpose for which it was intended, with the due attention to the general safety and accident prevention regulations.

SAVE THESE INSTRUCTIONS.

A) Work area

a) Keep work area clean and well lit. Cluttered and dark areas invite accidents. b) Do not operate power tools in explosive atmospheres, such as in the pres-

ence of ammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while operating a power tool. Distrac-

tions can cause you to lose control.

B)Electricalsafety

a) Power tool plugs must match the outlet. Never modify the plug in any way.

Do not use any adapter plugs with earthed (grounded) power tools. Unmod-

ied plugs and matching outlets will reduce risk of electric shock. If the power

tool comes with an earthed wire, the plug may only be connected to an earthed receptacle. At work sites, in damp surroundings, in the open or in the case of comparable types of use, only operate the power tool off the mains using a 30 mA fault current protected switch (FI breaker).

b) Avoid body contact with earthed or grounded surfaces such as pipes,

radiators, ranges and refrigerators. There is an increased risk of electric shock

if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions. Water entering a power

tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying, pulling or unplug-

ging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an extension cord suitable for

outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric

shock.

C)Personalsafety

a) Stay alert, watch what you are doing and use common sense when operating

a power tool. Do not use a power tool while you are tired or under the inuence of drugs, alcohol or medication. A moment of inattention while operating

power tools may result in serious personal injury.

b) Use safety equipment. Always wear eye protection. Safety equipment such

as dust mask, non skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Avoid accidental starting. Ensure the switch is in the off position before

plugging in. Carrying power tools with your nger on the switch or plugging in

power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the power tool on. A

wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance at all times. This enables

better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair,

clothing and gloves away from moving parts. Loose clothes, jewellery or long

hair can be caught in moving parts.

g) If devices are provided for the connection of dust extraction and collection

facilities, ensure these are connected and properly used. Use of these devices

can reduce dust related hazards.

h) Only allow trained personnel to use the power tool. Apprentices may only

operate the power tool when they are over 16, when this is necessary for their training and when they are supervised by a trained operative.

D) Power tool use and care

a) Do not force the power tool. Use the correct power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it on and off. Any power

tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source before making any adjustments,

changing accessories, or storing power tools. Such preventive safety meas

ures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children and do not allow persons

unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or binding of moving parts,

breakage of parts and any other condition that may affect the power tools

operation. If damaged, have the power tool repaired by a qualied expert or by an authorised ROLLER after-sales service facility before use. Many

accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained cutting tools with

sharp cutting edges are less likely to bind and are easier to control.

g) Secure the workpiece. Use clamps or a vice to hold the workpiece. This is safer

than holding it with your hand, and also it frees both hands to operate the equip ment.

h) Use the power tool, accessories and tool bits etc., in accordance with these

instructions and in the manner intended for the particular type of power tool, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in

a hazardous situation. All unauthorised modications to the power tool are

prohibited for safety reasons.

E) Service

a) Have your power tool serviced by a qualied repair person using only

identical replacement parts. This will ensure that the safety of the power tool is maintained.

b) Comply withmaintenanceinstructions andinstructionson toolreplace-

ments.

c) Checkmainsleadofpowertoolregularlyandhaveitreplacedbyaqualied

expertoran authorisedROLLERafter-sales servicefacilityin caseof damage.Checkextensioncableregularlyandreplaceitwhendamaged.

SpecicSafetyWarnings

WARNING

●

The electrodes reach a working temperature of around 900°C – so never touch

either the electrodes or the front of the tongs or the work piece, whether during or alter soldering!

●

When putting down the tongs after soldering, ensure that the front part of the

tongs, which is still hot, is kept away from inammable materials.

●

Change worn electrodes and electrode holders.

●

Persons (including children) whose – physical, sensory or mental abilities or – lack of experience and knowledge do not allow safe operation of the device without supervision or instruction may

not use the device.

●

Children may not be allowed to play with the device.

Usefortheintendedpurpose

WARNING

Only use ROLLER’S Pulsar for the intended purpose of soft soldering of copper pipes. All other uses are not for the intended purpose and are prohibited.

Explanationofsymbols

Read the operating instructions before use

Power tool complies with protection class I

Power tool complies with protection class II

Environmentally friendly disposal

1. TechnicalData

1.1. Articlenumbers

Electric soldering unit ROLLER’S Pulsar 164011 Prisma electrodes with holder (pair) 164110 Prisma electrodes (pair) 164111 Rod electrodes (pair) 164115 ROLLER’S Lot Cu 3 160200 ROLLER’S Paste Cu 3 160210

1.2. Working range

Soft soldering of hard and soft copper piping 6 – 54 mm

1.3. Electrical data

Rated power input 2000 VA Rated voltage (mains voltage) 230 V Rated frequency 50 – 60 Hz Rated current 8.7 A Mains fuse 10 A Control voltage 24 V AC Secondary no-load voltage 7 V AC Secondary rated voltage 7 V AC

Secondary rated current 250 A AC Shutoff operation AB 0.5 / 3 min Secondary overload protection by temperature switch

1.4. Dimensions

Length × width × height 210 × 150 × 140 mm

eng eng

1.5. Weights

Unit 12.9 kg

1.6. NoiseInformation

Emission at workplace 70 dB (A)

1.7. Vibrations

Weighted effective value of acceleration 2,5 m/s²

The indicated weighted effective value of acceleration has been measured

against standard test procedures and can be used by way of comparison with another device. The indicated weighted effective value of acceleration can also be used as a preliminary evaluation of the exposure.

Attention:The indicated weighted effective value of acceleration can differ

during operation from the indicated value, dependent on the manner in which the device is used. Dependent upon the actual conditions of use (periodic duty) it may be necessary to establish safety precautions for the protection of the operator.

2. Preparations for use

2.1. Electrical connection

WARNING

The soldering unit must be connected to a socket with a protective earth (earthed

wire). Ensure that the mains voltage is correct! Before connecting the unit,

check that the mains voltage is the same as that specied on the rating plate.

2.2. Selectingtheelectrodes

As a rule, the prisma electrodes (Fig. 1 [1]), are used, since they have a larger

area of contact with the pipe and hence heat up the latter faster than the rod electrodes (2). The rod electrodes are intended for cramped spots where operation with the prisma electrodes is not possible.

3. Operation

3.1. Mode of operation

Once the electrodes of the soldering unit are applied to a metallic con ductor,

e. g. a copper pipe, a circuit with low voltage and high current intensity is closed by pressing the switch (3). The electrodes have a relatively high resistance in the transformer/cable/electrodes/work piece circuit, and therefore heat up. They may become red hot with larger pipe sizes. The resultant heat is transmitted to the workpiece by heat conduction, and the workpiece is heated to soldering tempera ture in a matter of seconds.

3.2. Operatingsequence

Prepare the soldering joint properly (see also 3.3). Connect the unit to a

protectively earthed socket. Attach the tongs (Fig. 1 [4]) with the prisma electrodes (1) or – in narrow spots – with the rod electrodes (2) to the workpiece. Operate the switch (3). Keep the switch (3) pressed during the soldering operation. The soldering temperature is reached within seconds. Feed in the solder until the

soldering gap is lled. Release the switch (3). Remove the tongs from the workpiece. lf the workpiece is not precisely xed, it can be held in the tongs while the switch (3) is open until the solder has soli died.

3.3. Solderingmaterial

Use ROLLER’S Lot Cu 3 for soft-soldering. Copper pipes and ttings must have

a bright metal surface. To prepare the soldering joint, spread ROLLER’S Paste Cu 3 over the pipe. This paste contains soldering pow der and ux. The advantage of the paste is that its change in colour indicates that the temperature

needed for soldering has been reached, and that a better lling of the soldering

gap is achieved. In any event, however, ROLLER’S Lot Cu 3 must be added too. ROLLER’S Lot Cu 3 and Paste ROLLER Cu 3 have been designed specially for drinking water pipes, and they comply both with German regulations as set forth in DVGW work sheets GW2 and GW7, and with DIN standards. ROLLER’S Paste Cu 3 has been tested and approved by DVGW (DVGW Fl 038 test symbol).

5. ActionintheEventofProblems

5.1. Fault: Solder point does not heat up.

Cause: ● Mains lead is not plugged in or is defective.

● Mains socket is defective (mains fuse).

● Temperature switch in the transformer winding has been operated. The temperature switch comes back on automatically once the winding has cooled down.

● Unit is defective.

5.2. Fault: Solder point takes longer to heat up. Cause: ● Heavy wear on electrodes.

6. Manufacturer’sWarranty

The warranty period shall be 12 months from delivery of the new product to the

rst user. The date of delivery shall be documented by the submission of the

original purchase documents, which must include the date of purchase and the designation of the product. All functional defects occurring within the warranty period, which are clearly the consequence of defects in production or materials, will be remedied free of charge. The remedy of defects shall not extend or renew the warranty period for the product. Damage attributable to natural wear and tear, incorrect treatment or misuse, failure to observe the operational instructions, unsuitable operating materials, excessive demand, use for unauthorized purposes, interventions by the customer or a third party or other reasons, for which ROLLER is not responsible, shall be excluded from the warranty

Services under the warranty may only be provided by customer service stations

authorized for this purpose by ROLLER. Complaints will only be accepted if the product is returned to a customer service station authorized by ROLLER without prior interference in an unassembled condition. Replaced products and

parts shall become the property of ROLLER. The user shall be responsible for the cost of shipping and returning the product. The legal rights of the user, in particular the right to make claims against the

seller under the warranty terms, shall not be affected. This manufacturer’s

warranty only applies for new products which are purchased in the European

Union, in Norway or in Switzerland. This warranty is subject to German law with the exclusion of the United Nations

Convention on Contracts for the International Sales of Goods (CISG).

7. Spare parts lists

For spare parts lists, see www.albert-roller.de → Downloads → Parts lists.

4. Servicing

WARNING

Pulloutthemainsplugbeforemaintenanceandrepairwork! This work

may only be performed by qualied personnel.

4.1. Maintenance

The ROLLER’S Pulsar is maintenance-free.

4.2. lnspection/servicing

Keep the electrodes free of solder and ux, as these impair heat trans mission.

Check the electrodes (Fig. 1 [1], [2]) and holders (Fig. 1 [6]) for damage and con sumption from time to time. Change the electrodes if necessary. To change the prisma electrodes, undo the two screws (Fig. 1 [5]), take out the worn electrodes, clean the contact surfaces of the holder with a wire brush, insert new prisma electrodes, and retighten the screws. Re place deformed or burnt holders.

fra fra

Traduction de la notice d’utilisation originale

Fig. 1

1 Electrode prismatique 2 Electrodes en baguettes 3 Contacteur

4 Pince

5 Boulons de xation

6 Support avec électrode prismatique

Consignes générales de sécurité

AVERTISSEMENT

Toutes les directives doivent être lues. Le non-respect des instructions présentées ci-après peuvent entraîner un risque de décharge électrique, de brûlures et/ou d’autres blessures graves. Le terme utilisé ci-après « appareil électrique » se réfère aux outils électriques sur secteur (avec câble de réseau), aux outils électriques sur accu (sans câble de réseau), aux machines et aux outils électriques. N’utiliser l’appareil que pour accomplir les tâches pour lesquelles il a été spécialement conçu et conformément aux prescriptions relatives à la sécurité du travail et à la prévention des accidents.

CONSERVER PRECIEUSEMENT CES INSTRUCTIONS

A) Poste de travail

a) Maintenir le poste de travail propre et rangé. Le désordre et un poste de travail

non éclairé peut être source d’accident.

b) Ne pas travailler avec l’appareil électrique dans un milieu où il existe un

risque d’explosion, notamment en présence de liquides, de gaz ou de poussières inammables. Les appareils électriques produisent des étincelles,

qui peuvent mettre le feu à la poussière ou aux vapeurs.

c) Tenir les enfants et des tierces personnes à l’écart pendant l’utilisation de

l’appareil électrique. Il y a un risque de perte de contrôle de la machine en cas

de distraction.

B)Sécuritéélectrique

a) La che mâle de l’appareil électrique doit être appropriée à la prise de

courant. La che mâle ne doit en aucun cas être modifée. Ne pas utiliser d’adaptateur de che mâle avec un appareil électrique avec mise à la terre.

Des ches mâles non modiées et des prises de courant appropriées réduisent

le risque d’une décharge électrique. Si l’appareil est doté d’un conducteur de

protection, ne brancher la che mâle que sur une prise de courant avec mise à

la terre. Sur chantier, en plein air ou sur un autre mode d’installation, n’utiliser l’appareil électrique qu’avec un dispositif de protection à courant de défaut de 30 mA (déclencheur par courant de défaut) sur réseau.

b) Eviter le contact avec des surfaces avec mise à la terre, comme les tubes,

radiateurs, cuisinières et réfrigérateurs. Il y a un risque élevé de décharge

électrique lorsque le corps est en contact avec la terre.

c) Tenir l’appareil électrique à l’écart de la pluie ou de milieux humides. La

pénétration d’eau dans un appareil électrique augmente le risque de décharge électrique.

d) Ne pas utiliser le câble pour des ns auxquelles il n’a pas été prévu, notam-

ment pour porter l’appareil, l’accrocher ou pour débrancher l’appareil en tirant sur la che mâle. Tenir le câble éloigné de la chaleur, de l’huile, des angles vifs et des pièces de l’appareil en mouvement. Des câbles endom-

magés ou emmêlés augmentent le risque de décharge électrique.

e) Si vous travaillez avec l’appareil électrique à l’extérieur, n’utiliser que des

rallonges autorisées pour les travaux à l’extérieur. L’utilisation d’une rallonge

appropriée pour l’extérieur réduit le risque de décharge électrique.

C) Sécurité des personnes

a) Etre attentif, veiller à ce que l’on fait et se mettre au travail avec bon sens

si l’on utilise un appareil électrique. Ne pas utiliser l’appareil électrique en étant fatigué ou en étant sous l’inuence de drogues, d’alcools ou de

médicaments. Un moment d’inattention lors de l’utilisation de l’appareil peut entraîner des blessures graves.

b) Porter des équipements de protection individuelle et toujours des lunettes

de protection. Le port d’équipements de protection individuelle, comme un

masque respiratoire, des chaussures de sécurité anti-dérapantes, un casque de protection ou une protection acoustique selon le type de l’utilisation de l’appareil électrique, réduit le risque de blessures.

c) Eviter toute utilisation involontaire ou incontrôlée. Veiller à ce que l’inter

rupteur soit en position «O» avant l’enchage sur la prise de courant.

Transporter un appareil électrique avec le doigt sur l’interrupteur ou brancher un appareil en marche au secteur peut entraîner des accidents. Ne jamais ponter un interrupteur.

d) Eloigner les outils de réglage ou tournevis, avant la mise en service de

l’appareil électrique. Un outil ou une clé se trouvant dans une pièce de l’appareil en mouvement peut entraîner des blessures. Ne jamais approcher la main de pièces en mouvement (tournantes).

e) Ne pas se sur-estimer. Veiller à une position sûre et garder l’équilibre à tout

moment. De ce fait, l’appareil peut être mieux contrôlé dans des situations inattendues.

f) Porter des vêtements appropriés. Ne pas porter de vêtements amples, ni

de bijoux. Ecarter les cheveux, les vêtements et les gants des pièces en

mouvement. Des vêtements amples, des bijoux ou des cheveux longs pourraient être happés par des pièces en mouvement.

g) Si des dispositifs d’aspiration et de réception de poussière peuvent être

montés, veiller à ce qu’ils soient branchés et utilisés correctement. L’utili-

sation de ces dispositions réduit les dangers liés à la poussière.

h) Ne coner l’appareil électrique qu’à du personnel spécialement formé.

Utilisation interdite aux jeunes gens de moins de 16 ans, sauf en cas de forma

tion professionnelle et sous surveillance d’une personne qualiée.

D)Manipulationetutilisationappropriéedesappareilsélectriques

a) Ne pas surcharger l’appareil électrique. Utiliser l’appareil électrique appro-

prié à votre travail. Avec les appareils électriques adéquats, le travail est

meilleur et plus sûr dans le domaine d’utilisation indiqué.

b) Ne pas utiliser d’appareils électriques dont l’interrupteur est défectueux.

Un appareil électrique qui ne s’allume ou ne s’éteint plus est dangereux et doit être réparé.

c) Retirer la che mâle de la prise de courant avant d’effectuer des réglages

sur l’appareil, de changer des pièces ou de ranger l’appareil. Cette mesure

de sécurité empêche une mise en marche involontaire de l’appareil.

d) Tenir des appareils électriques inutilisés hors de portée des enfants. Ne

pas coner l’appareil électrique à des personnes non-familiarisées avec son utilisation ou qui n’ont pas lu ces directives. Les appareils électriques

sont dangereux s’ils sont utilisés par des personnes non expérimentées.

e) Prendre soin de l’appareil électrique. Contrôler si les pièces en mouvement

de l’appareil fonctionnent impeccablement et ne coincent pas, si aucune pièce n’est cassée ou endommagée de telle manière à affecter le fonctionnement de l’appareil. Avant l’utilisation de l’appareil électrique, faire réparer les pièces endommagées par des professionnels qualiés ou par une station S.A.V. agrée ROLLER. De nombreux accidents sont dûs à un défaut d’entretien

des outils électriques.

f) Tenir les outils de coupe aiguisés et propres. Des outils de coupe avec des

arêtes bien aiguisées et bien entretenus coincent moins et sont plus faciles à utiliser.

g) Sécuriser les pièces à travailler. Utiliser des dispositifs de serrage ou un étau

pour immobiliser la pièce à travailler. Ainsi, elle est mieux retenue qu’à la main et en plus les deux mains sont libres pour le maniement de l’appareil.

h) Utiliser les appareils électriques, les accessoires, les outils etc. conformé-

ment à ces directives et comme cela est prescrit pour ce type spécique d’appareil. Tenir compte des conditions de travail et de la tâche à réaliser.

Utiliser les appareils électriques pour accomplir des tâches différentes de celles pour lesquelles ils ont été conçus, peut entraîner des situations dangereuses.

Pour des raisons de sécurité, toute modication injustiée sur l’appareil électrique

est formellement interdite.

E) Service après vente

a) Faire réparer son appareil uniquement par des professionnels qualifés en

utilisant des pièces d’origines. Cela garantit et prolonge dans le temps la sécurité de l’appareil.

b) Suivre les prescriptions de maintenance et les recommandations pour le

changement des outils.

c) Contrôler régulièrement le câble de raccordement de l’appareil électrique

et, s’il est endommagé, le faire remplacer par un professionnel qualié ou par une station S.A.V. agrée ROLLER. Contrôler régulièrement les rallonges

et les remplacer si elles sont endommagées.

Consignes particulières de sécurité

AVERTISSEMENT

●

Les électrodes atteignent une température de service ~ 900°C. De ce fait ne pas

toucher les électrodes, la partie avant, ni la pièce, pendant et après le soudage de la pièce.

●

Après le soudage, veiller à ne pas mettre en contact la pince avec des maté riaux

inammables.

●

Remplacer les électrodes et les supports usés.

●

Les personnes (enfants compris) dont – les facultés physiques, sensorielles ou mentales ou – le manque d’expérience et de connaissance ne permettent pas de garantir une utilisation sûre de l’appareil sans surveillance

ni instructions ne sont pas autorisées à utiliser l’appareil.

●

Il est interdit aux enfants de jouer avec l’appareil.

Utilisationconforme

AVERTISSEMENT

Utiliser le ROLLER’S Pulsar uniquement de manière conforme pour le brasage à

l’étain de tubes cuivre. Toute autre utilisation est non conforme et donc interdite.

Explicationdessymboles

Lire la notice d’utilisation avant la mise en service

Outil électrique répondant aux exigences de la classe de protection I

Outil électrique répondant aux exigences de la classe de protection II

Élimination en respect de l’environnement

fra fra

1. Caractéristiquestechniques

1.1. Références

Poste de soudure électrique ROLLER’S Pulsar 164011 Support avec électrodes prismatiques (paire) 164110 Electrodes prismatiques (paire) 164111 Electrodes en baguette (paire) 164115 ROLLER’S Lot Cu 3 160200 ROLLER’S Paste Cu 3 160210

1.2. Capacité

Soudage de tubes en cuivre, écroui et recuit, diamètre de 6 à 54 mm

1.3. Caractéristiquesélectriques

Puissance nominale absorbée 2000 VA Tension nominale (tension du secteur) 230 V Fréquence nominale 50 – 60 Hz Courant nominal 8,7 A Fusible 10 A Tension de commande 24 V AC Tension secondaire à vide 7 V AC Tension secondaire nominale 7 V AC Courant secondaire nominal 250 V AC Fonctionnement intermittent AB 0,5 / 3 min lnterrupteur de surcharge côté secondaire par automate thermostatique.

1.4. Dimensions

L × I × H 210 × 150 × 140 mm

1.5. Poids

Appareil 12,9 kg

1.6. Informationconcernantlebruit

Données d’émission au poste de travail 70 dB (A)

1.7. Vibrations

Valeur effective pondérée de l’accélération 2,5 m/s² Le niveau moyen de vibrations a été mesuré au moyen d’un protocole d’essai

normalisé et peut servir pour effectuer une comparaison avec un autre appareil.

Attention! Le niveau moyen de vibrations est susceptible de varier en fonction

des conditions d’utilisation de l’appareil. En fonction de l’utilisation effective (fonctionnement intermittent) il peut être nécessaire de prévoir des mesures spéciales de protection de l’utilisateur.

2. Mise en service

2.1. Branchementélectrique

AVERTISSEMENT

Ne brancher l’appareil que sur une prise de courant pourvue d’une protection

par terre (ligne de terre). S’assurer que la tension du sec teur corres ponde à celle indiquée sur la plaquette signalétique.

2.2. Choixdesélectrodes

En règle générale, on se servira des électrodes prismatiques (Fig. 1 [1]), puisque

celles-ci présentant une plus grande de contact sur le tube. Celui-ci est donc plus rapidement chauffé qu’avec les électro des en baguette (2). Ces dernières sont plus particulièrement prévues pour des interventions dans des endroits

étroits ou difcilement accessibles avec les électrodes prismatiques.

3. Moded’emploi

3.1. Principedefonctionnement

En appliquant les électrodes de l’appareil sur un conducteur métal lique, un

tube en cuivre, par exemple, et en actionnant le contacteur (3), il est établi un circuit électrique fermé à basse tension et forte in tensité du courant. Dans le circuit ainsi établi: transformateur/câble/électrodes/pièce, les électrodes établissent une résistance relative ment élevée qui les échauffe rapidement. Il se peut que les électrodes rougissent en cas de grandes dimensions. La chaleur ainsi dégagée est transmise à la pièce, Iaquelle est portée en quelques secondes à la température nécessaire de soudage.

3.2. Déroulementdesopérations

Procéder aux préparatifs nécessaires à un soudage correct (voir éga lement

paragraphe 3.3.). Brancher l’appareil sur une prise de courant du secteur. Appliquer la pince (Fig. 1 [4]) munie des électrodes prisma tiques (1) ou, pour les endroits étroits, des électrodes en baguette (2) sur la pièce. Action ner le contacteur (3). Maintenir durant l’opération de sou dage le contacteur (3) pressé. La température de soudage est atteinte au bout de quelques secondes. Ajouter

un peu de métal d’apport jus qu’à ce que la ssure soit remplie, puis relâcher

le contacteur (3). En lever la pince de la pièce. Sur les pièces pas correctement

xées, on pourra maintenir celles-ci quelques instants dans la pince, après avoir reâché le contacteur (3), jusqu’à ce que la soudure se soit solidiée.

3.3. Matériau d’apport

Pour la soudure utiliser ROLLER’S Lot Cu 3. Les tubes et raccords en cuivre

doivent d’abord être nettoyés. Pour préparer l’endroit à souder, appliquer le décapant ROLLER’S Paste Cu 3. Le décapant se compose de poudre à souder

et de ux. L’avantage du décapant réside d’une part dans le fait que sa couleur

change lorsque la bonne température de soudage est atteinte et quelle permet

d’autre part un meilleur rem plissage de la ssure. Le soudage lui-même devra

quand même être complété avec ROLLER’S Lot Cu 3. Les deux produits, ROLLER’S Lot Cu 3 et ROLLER’S Paste Cu 3, ont été spécialement développés pour des applica tions sur des conduites d’eau potable et répondent aux prescriptions DVGW notices GW2 et GW7, ainsi qu’aux normes DIN afférentes ROLLER’S Paste Cu 3 est en outre homologuée et agréé DVGW (No de contrôle: DVGW Fl 038).

4. Entretienetmaintenance

AVERTISSEMENT

Débrancherlachesecteuravantlestravauxd’entretienetderéparation!

Ces travaux doivent impérativement être exécutés par des professionnels

qualiés.

4.1. Entretien

ROLLER’S Pulsar est exempt de tout entretien.

4.2. lnspection/Maintenance

Eviter la salissure des électrodes par du matériau d’apport et du ux. Celle -ci

gêne la transmission thermique. De temps à autre, vérier I’état des électrodes

(Fig. 1 [1], [2]) et des portes-électrodes (Fig. 1 [6]). En pré sence d’endommagements quelconques ou de brûlages, remplacer les électrodes. Pour remplacer les électrodes prismatiques, desserrer les deux vis (Fig. 1 [5]), enlever les électrodes usées, nettoyer à la brosse métal lique les surfaces de contact des portes-électrodes, puis mettre en place les nouvelles électrodes, et serrer les vis. Echanger également des portes-électrodes déformés ou brûlés.

5. Défauts

5.1. Défaut: L’endroit à souder ne s’échauffe pas. Causes: ● Cordon d’alimentation pas branché ou éfectueux.

● Prise de courant défectueuse (fusible secteur).

● Le thermo-contact de la bobine du transfor mateur a réagi à la suite d’une surcharge quelconque.

● Laisser refroidir, puis procéder à une nouvelle tentative (le thermocontact se réenclenche automatiquement).

● Appareil en panne.

5.2. Défaut: L’échauffement du point à souder dure plus long temps que d’habitude.

Causes: ● Électrodes usées.

6. Garantie du fabricant

Le délai de garantie est de 12 mois à compter de la date de délivrance et de

prise en charge du produit neuf par le premier utilisateur. La date de délivrance

est à justier par l’envoi des documents d’achat originaux qui doivent contenir

les renseignements concernant la date d’achat et la désignation du produit. Tous les défauts de fonctionnement qui se présentent pendant le délai de garantie et qui sont dus à des vices de fabrication ou de matériel sont remis en état gratuitement. Le délai de garantie du produit n’est ni prolongé ni renouvelé après la remise en état. Sont exclus de la garantie tous les dommages consécutifs à l’usure normale, à l’emploi et au traitement non appropriés, au non-respect des instructions d’emploi, à des moyens d’exploitation inadéquats, à un emploi forcé, à une utilisation non conforme, à des interventions de l’utilisateur ou de tierces personnes ou à d’autres causes n’incombant pas à la responsabilité de ROLLER.

Les prestations sous garantie ne peuvent être effectuées que par des SAV

agréés ROLLER. Les appels en garantie ne sont reconnus que si le produit est renvoyé au SAV agréé ROLLER en état non démonté et sans interventions préalables. Les produits et les pièces remplacés redeviennent la propriété de ROLLER.

Les frais d’envoi et de retour sont à la charge de l’utilisateur.

Cette garantie ne modie pas les droits juridiques de l’utilisateur, en particulier

son droit à des prestations de garantie du revendeur en cas de défauts. Cette garantie du fabricant n’est valable que pour les produits neufs achetés et utilisés dans l’Union européenne, en Norvège ou en Suisse.

Cette garantie est soumise au droit allemand, à l’exclusion de la Convention

des Nations Unies sur les contrats de vente internationale de marchandises (CISG).

7. Listes de pièces

Listes de pièces: voir www.albert-roller.de → Télécharger → Vues éclatées.

ita ita

Traduzione delle istruzioni d’uso originali

Fig. 1

1 Elettrodi prismatici 2 Elettrodi cilindrici 3 Interruttore

4 Pinza 5 Viti 6 Supporto con elettrodi prismatici

Avvertimentigenerali

AVVERTIMENTO

Le seguenti istruzioni sono da leggere molto attentamente. Errori nel rispettare le seguenti istruzioni possono causare scossa elettrica, incendi e/o ferite gravi. Il termine „apparecchio“ usato di seguito si riferisce ad utensili elettrici alimentati dalla rete (con cavo elettrico), ad utensili elettrici alimentati da batterie (senza cavo elettrico), a macchine ed apparecchi elettrici. Utilizzare l’apparecchio unicamente per l’uso cui è destinato ed in piena osservanza delle norme generali di sicurezza ed antinfortunistiche.

CONSERVARE CON CURA QUESTE ISTRUZIONI.

A) Posto di lavoro

a) Tenere in ordine e pulito il posto di lavoro. Disordine e un posto di lavoro poco

illuminato possono causare incidenti.

b) Non lavorare con l’apparecchio in ambienti con pericolo di esplosioni, dove

si trovano liquidi inammabili, gas o polvere. Gli apparecchi generano scin-

tille che possono far prendere fuoco a polvere o vapore.

c) Tenere lontano i bambini ed altre persone durante l’utilizzo dell’apparecchio.

In caso di distrazioni si può perdere il controllo dell’apparecchio.

B) Sicurezza elettrica

a) La spina elettrica dell’apparecchio deve entrare esattamente nella presa.

La spina elettrica non deve essere modicata in nessun modo. Non utiliz-

zare adattatori con apparecchi elettrici con messa a terra. Spine non modi-

cate e prese adeguate diminuiscono il rischio di scariche elettriche. Se l’apparecchio è provvisto di messa a terra, può essere collegato solamente a prese con contatto di messa a terra. Nei cantieri, in luoghi umidi, all’aria aperta o in luoghi di montaggio simili, collegare l’apparecchio alla rete solo tramite un interruttore di sicurezza (Interruttore FI) per correnti di guasto a 30 mA.

b) Evitare il contatto con oggetti con messa a terra, come tubi, radiatori, forni

e frigoriferi. Il rischio di una scarica elettrica aumenta se l’utenet si trova su un

pavimento conduttore di corrente.

c) Tenere l’apparecchio riparato dalla pioggia e da ambienti bagnati. L’inltra-

zione di acqua in un apparecchio elettrico aumenta il rischio di una scarica elettrica.

d) Non usare il cavo per uno scopo diverso da quello previsto, per trasportare

l’apparecchio, per appenderlo o per estrarre la spina dalla presa. Tenere il

cavo lontano dal calore, olio, spigoli taglienti o oggetti in movimento. Cavi danneggiati o aggrovigliati aumentano il rischio di una scarica elettrica.

e) Se si lavora con l’apparecchio all’aperto, usare esclusivamente prolunghe

autorizzate anche per l’impiego all’aperto. L’utilizzo di una prolunga autorizzata

all’impiego all’aperto riduce il rischio di una scarica elettrica.

C) Sicurezza delle persone

a) Lavorare con l’apparecchio prestando attenzione e con consapevolezza.

Non utilizzare l’apparecchio quando si è stanchi o sotto l’effetto di droghe,

alcool o medicinali. Un momento di deconcentrazione durante l’impiego di un apparecchio può causare ferite gravi.

b) Indossare equipaggiamento di protezione personale e sempre occhiali di

protezione. L’equipaggiamento di protezione personale, come maschera para

polvere, scarpe non sdrucciolevoli, casco di protezione ed una protezione acustica per proteggere dal rumore, a seconda del tipo e dell’impiego dell’apparecchio, diminuiscono il rischio di incidenti.

c) Evitare un avviamento accidentale. Assicurarsi che l’interruttore si trovi in

posizione „AUS“, prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio si preme accidentalmente l’interruttore o si collega l’apparecchio acceso alla rete elettrica si possono causare incidenti. Non ponticellare mai l’interruttore a pressione.

d) Rimuovere utensili di regolazione o chiavi prima di avviare l’apparecchio.

Un utensile o una chiave che si trova in una parte dell’apparecchio in movimento può causare ferimenti. Non toccare mai pezzi in movimento (in circolazione).

e) Non sopravvalutarsi. Assicurarsi di essere in una posizione stabile e

mantenere sempre l’equilibrio. In questo modo è possibile tenere meglio sotto

controllo l’apparecchio in situazioni inaspettate.

f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere

lontano capelli, abiti e guanti da parti in movimento. Abiti larghi, gioielli o capelli lunghi potrebbero essere afferrati da parti in movimento.

g) In caso sia possibile montare dispositivi aspirapolvere o raccoglipolvere,

assicurarsi che siano collegati e utilizzati correttamente. L’utilizzo di questi

dispositivi riduce pericoli causati dalla polvere.

h) Lasciare l’apparecchio solo a persone addestrate. I giovani possono essere

adibiti alla manovra dell’apparecchio, solo se di età superiore a 16 anni ed unicamente se è necessario per la loro formazione professionale e sempre sotto la sorveglianza di un esperto.

D) Trattareedutilizzareconcuragliapparecchielettrici

a) Non sovraccaricare l’apparecchio. Utilizzare l’apparecchio previsto per il

tipo di lavoro. Con l’apparecchio adeguato si lavora meglio e in modo più sicuro nel campo nominale di potenza.

b) Non utilizzare apparecchi con l’interruttore difettoso. Un apparecchio, che

non si spegne o non si accende più è pericoloso e deve essere riparato.

c) Staccare la spina dalla presa prima di regolare l’apparecchio, cambiare

accessori o mettere via l’apparecchio. Questa misura di sicurezza evita un

avviamento accidentale dell’apparecchio.

d) Conservare l’apparecchio non in uso al di fuori dalla portata dei bambini.

Non fare utilizzare l’apparecchio a persone che non sono pratiche o che

non hanno letto questi avvertimenti. Gli apparecchi elettrici possono essere pericolosi se utilizzati da persone che non hanno esperienza.

e) Curare attentamento l’apparecchio. Controllare il funzionamento delle parti

mobili, che non siano bloccate e che non siano così danneggiati da impe

dire un corretto funzionamento dell’apparecchio. Fare riparare pezzi danneggiati prima dell’utilizzo dell’apparecchio da personale qualicato o da un’ofcina di servizio assistenza ai clienti autorizzata dalla ROLLER. La

manutenzione non corretta degli utensili è una della cause principali di incidenti.

f) Mantenere gli utensili da taglio aflati e puliti. Utensili da taglio tenuti con

cura e con spigoli aflati si bloccano di meno e sono più facili da utilizzare.

g) Fissare il pezzo in lavorazione. Utilizzare dispositivi di bloccaggio o una morsa

per ssare il pezzo in lavorazione. In questo modo questo è assicurato meglio

che con la mano e si hanno inoltre entrambe le mani libere per maneggiare l’apparecchio.

h) Utilizzare gli apparecchi, accessori, utensili d’impiego etc. secondo questi

avvertimanti e così come previsto per il tipo particolare di apparecchio.

Rispettare le condizioni di lavoro e il tipo di lavoro da eseguire. L’utilizzo dell’apparecchio per scopi diversi da quello previsto può causare situazioni

pericolose. Per ragioni di sicurezza è vietato apportare modiche di propria

iniziativa all’apparecchio.

E) Service

a) Fare riparare l’apparecchio solo da personale specializzato e qualicato e

solo con pezzi di ricambio originali. In questo modo si potrà garantire, che la sicurezza dell’apparecchio venga mantenuta.

b) Seguire le prescrizioni di manutenzione e le indicazioni per la sostituzione

degli utensili.

c) Controllare regolarmente il cavo d’alimentazione dell’apparecchio e farlo

sostituire in caso di danneggiamento da personale specializzato o da

un’ofcina di servizio assistenza ai clienti autorizzata dalla ROLLER.

Controllare regolarmente i cavi di prolungamento e sostituirli qualora risultassero danneggiati.

Avvertimentiparticolari

AVVERTIMENTO

●

Gli elettrodi raggiungono una temperatura di lavoro di circa 900°C. Non toccare

quindi nè gli elettrodi, nè la parte anteriore della pinza, né il pezzo in lavorazione durante o dopo la saldatura!

●

Terminata la saldatura, riporre la pinza facendo attenzione che la sua parte

anteriore, ancora calda, non venga a contatto con materiale inammabile.

●

Sostituire gli elettrodi ed i supporti logorati.

●

Le persone (anche i bambini) le cui

– capacità siche, sensoriali o mentali o che – non possiedono esperienza e conoscenze sufcienti

per usare l’apparecchio senza sorveglianza o guida di un’altra persona, non

devono utilizzare l’apparecchio.

●

I bambini non devono giocare con l’apparecchio.

Usoconforme

AVVERTIMENTO

Utilizzare ROLLER’S Pulsar solo conformemente per la brasatura dolce di tubi di

rame. Qualsiasi altro uso non è conforme e quindi nemmeno consentito.

Signicatodeisimboli

Leggere le istruzioni per l’uso prima della messa in servizio

L’elettroutensile è di classe di protezione I

L’elettroutensile è di classe di protezione II

Smaltimento ecologico

1. Dati Tecnici

1.1. Codici articolo

Saldatrice elettrica ROLLER’S Pulsar 164011 Coppia supporti con elettrodi prismatici (coppia) 164110 Coppia elettrodi prismatici (coppia) 164111 Coppia elettrodi clindrici (coppia) 164115 ROLLER’S Lot Cu 3 160200 ROLLER’S Paste Cu 3 160210

1.2. Capacità

Saldatura di tubi rame crudo e cotto 6 – 54 mm

ita ita

1.3. Dati elettrici

Potenza nominale 2000 VA Tensione d’alimentazione 230 V Frequenza nominale 50 – 60 Hz Corrente nominale 8,7 A Fusibile di rete 10 A Tensione di comando 24 V AC Tensione a vuoto secondaria 7 V AC Tensione normale secondaria 7 V AC Corrente nominale secondaria 250 A AC Funzionamento intermittente FI 0,5 / 3 min Salvamotore – protezione secondiante mediante l’interruttore di temperatura

1.4. Dimensioni

L × I × H 210 × 150 × 140 mm

1.5. Peso

Utensile 12,9 kg

1.6. Rumorosità

Valore di emissione riferito al posto di lavoro 70 dB (A)

1.7. Vibrazioni

Valore effettivo ponderato dell’accelerazione 2,5 m/s²

Il valore di emissione delle vibrazioni indicato è stato misurato con un processo

di controllo a norma e può essere utilizzato per il confronto con altri utensili. Il valore di emissione delle vibrazioni indicato può essere utilizzato anche per stimare I tempi di pausa.

Attenzione: Il valore di emissione delle vibrazioni può variare dal valore indicato

durante l’utilizzo dell’utensile, a seconda di come viene utilizzato l’utensile. A seconda di come viene utilizzato l’utensile (Aussetzbetrieb) può essere necessario prendere provvedimenti per la sicurezza dell’utilizzatore.

2. Messa in funzione

2.1. Collegamentoelettrico

AVVERTIMENTO

La saldatrice deve essere collegata ad una presa di corrente con messa a

terra. Osservare il voltaggio della rete! Prima di effettuare il collegamento, controllare che il voltaggio indicato sull’etichetta corri sponda a quello della rete.

2.2. Scelta degli elettrodi

Di regola vengono utilizzati gli elettrodi prismatici (g. 1 [1]) poichè questi,

avendo una maggiore supercie di contatto con il tubo, lo ris caldano più

velocemente degli elettrodi cilindrici. Gli elettrodi cilind rici sono destinati a posti stretti, nei quali non si può lavorare con gli elettrodi prismatici.

3. Funzionamento

3.1. Principiodifunzionamento

Appoggiando gli elettrodi della saldatrice ad un conduttore metallico, per es.

tubo di rame, e premendo l’interruttore (3) si chiude un circuito a bassa tensione ed alta intensità di corrente. Gli elettrodi hanno nel circuito trasformatore/cavo/ carboncini/pezzo in lavorazione una re sistenza elettrica relativamente alta e di conseguenza si riscaldano. Con i tubi di dimensioni più grandi possono addirittura diventare roventi. Il calore formatosi viene tra sportato, attraverso la trasmis sione di calore, al pezzo da lavorare il quale viene riscaldato dopo pochi secondi ad una temperatura di saldatura.

3.2. Ciclo di lavorazione

Preparare bene il punto da saldare (vedi anche 3.3.). Collegare la sal datrice

ad una presa di corrente con messa a terra. Appoggiare la pinza (g. 1 [4]) con

gli elettrodi prismatici (1) o – in posti stretti – con gli elettrodi cilindrici (2) sul pezzo in lavorazione. Premere l’interruttore (3). Tenere premuto l’interruttore (3) durante l’operazione di salda tura. Dopo alcuni secondi si è raggiunta la

temperatura di saldatura. Inserire la lega no a riempire la fessura da saldare.

Lasciare l’interrut tore (3) e tog liere la pinza dal pezzo in lavorazione. Se il pezzo

non è ssato esattamente questo puè essere tenuto nella pinza ad interrut tore aperto (3) no a quando la lega si è indurita.

3.3. Materiale di saldatura

Per le saldature dolci utilizzare ROLLER’S Lot Cu 3. Tubi e raccordi di rame

devono essere di lucentezza metallica. Per la preparazione del punto di saldatura, applicare la ROLLER’S Paste Cu 3 sul pezzo di tubo. Questa pasta contiene polvere di saldatura e decapante. Il vantaggio della pasta sta nel fatto che essa permette, grazie al suo cambio di colore quando riscaldata, di riconoscere la temperatura necessaria per la saldatura e di raggiungere un migliore riempimento della fessura di saldatura. In ogni caso deve però essere introdotta la ROLLER’S Lot Cu 3. ROLLER’S Lot Cu 3 e ROLLER’S Pasta Cu 3 sono state studiate per condut ture d’acqua potabile e sono conformi alle normative DVGW e DIN. La ROLLER’S Paste Cu 3 ha subito il controllo e rila scio da parte del DVGW (marchio di controllo DVGW Fl 038).

4.1. Manutenzione

ROLLER’S Pulsar non richiede nessuna manutenzione.

4.2. Ispezione/Riparazione

Tenere gli elettrodi puliti da lega e decapante poichè questi inuis cono nega-

tivamente sulla trasmissione di calore. Controllare di tanto in tanto gli elettrodi

(g. 1 [1], [2]) il supporto (g. 1 [6]) per scoprire eventuali danni o usure,

sostituire eventualmente gli elettrodi. Per so stituire gli elettrodi pri smatici, svitare

entrambe le viti (g.1 [5]), estrarre gli elettrodi consumati, pulire le superci di

contatto del supp orto con una spazzola metallica, inserire i nuovi elettrodi prismatici ed avvitare di nuovo le viti. Sostituire supporti deformati o bruciati.

5. Comportamentoincasodidisturbitecnici

5.1. Disturbo: Il punto di saldatura non si riscalda.

Causa: ● Conduttore di rete (cavo) disinserito o difettoso.

del trasformatore. Quando l’avvolgimento si raffredda, l’interruttore di temperatura si riaccende atumaticamente.

5.2. Disturbo: Ci vuole troppo tempo per il riscaldamento del punto di saldatura. Causa: ● Gli elettrodi sono bruciati.

●

Presa di corrente difettosa (fusibile).

●

Interruttore di temperatura è scattato nell’avvolgimento

●

Utensile difettoso.

6. Garanzia del produttore

Il periodo di garanzia viene concesso per 12 mesi dalla data di consegna del

prodotto nuovo all’utilizzatore nale. La data di consegna deve essere comprovata tramite i documenti di acquisto originali, i quali devono indicare la data di acquisto e la descrizione del prodotto. Tutti i difetti di funzionamento che si presentino durante il periodo di garanzia e che derivino, in maniera comprovabile, da difetti di lavorazione o vizi di materiale, vengono riparati gratuitamente. L’effettuazione di una riparazione non prolunga né rinnova il periodo di garanzia per il prodotto. Sono esclusi dalla garanzia i difetti derivati da usura naturale, utilizzo improprio o abuso, inosservanza delle istruzioni d’uso, dall’uso di prodotti ausiliari non appropriati, da sollecitazioni eccessive, da impiego per scopi diversi da quelli indicati, da interventi propri o di terzi o da altri motivi di cui la ROLLER non risponde.

Gli interventi in garanzia devono essere effettuati solo da ofcine di assistenza

autorizzate dalla ROLLER. La garanzia è riconosciuta solo se l’attrezzo viene

inviato, privo di interventi precedenti e non smontato, ad un’ofcina di assistenza

autorizzata dalla ROLLER. Tutti i prodotti e i pezzi sostituiti in garanzia diven-

tano proprietà della ROLLER. Le spese di trasporto di andata e ritorno sono a carico dell’utilizzatore. I diritti legali dell’utilizzatore, in particolare i diritti di garanzia in caso di vizi, nei

confronti del rivenditore, non sono limitati dalla presente. La garanzia del

produttore è valida solo per prodotti nuovi acquistati ed utilizzati nella Comunità

Europea, in Norvegia o in Svizzera. Per la presente garanzia si applica il diritto tedesco con esclusione dell’accordo

delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

7. Elenchideipezzi

Per gli elenchi dei pezzi vedi www.albert-roller.de → Downloads → Liste dei

pezzi di ricambio.

4. Manutenzione

AVVERTIMENTO

Primadieffettuarelavoridiriparazioneestrarrelaspinadallapresa! Questi

lavori devono essere svolti solo da tecnici qualicati.

nld nld

Vertalingvandeoriginelehandleiding

Fig. 1

1 Prisma-elektrode 2 Staafelektrode 3 Schakelaar

4 Tang 5 Schroeven 6 Houder met prisma-elektrode

Algemeneveiligheidsinstructies

WAARSCHUWING

Alle voorschriften lezen. Fouten bij de inachtneming van de onderstaande voorschriften kunnen elektrische schokken, brand en / of ernstige ongevallen veroorzaken. Het hierna volgende begrip „elektrisch apparaat“ heeft betrekking op via het stroomnet werkende elektrische gereedschappen (met stroomkabel), op machines en op elektrische apparaten. Gebruik het elektrische apparaat alleen waarvoor het bedoeld is en met inachtname van de algemene veiligheids- en ongevalpreventievoorschriften.

VOLG DEZE VOORSCHRIFTEN GOED OP.

A) Werkplek

a) Houdt uw werkplek schoon en opgeruimd. Rommelige en onverlichte werk-

plekken kunnen tot ongevallen leiden.

b) Werk met het elektrische apparaat niet in explosiegevaarlijke omgeving,

waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrische

apparaten veroorzaken vonken, die stoffen of dampen kunnen ontsteken.

c) Houdt kinderen en andere personen tijdens het gebruik van het elektrische

apparaat op afstand. Bij aeiding kunt u de controle over het apparaat verliezen.

B)Elektrischeveiligheid

a) De aansluitstekker van het elektrische apparaat moet in het stopcontact

passen. De stekker mag in geen geval veranderd worden. Gebruik geen adapterstekker in combinatie met een geaard elektrisch apparaat. Originele

stekkers en passende stopcontacten verkleinen het risico op elektrische schokken. Is het apparaat met een veiligheidsschakelaar uitgerust, dan mag het alleen op een beveiligd stopcontact aangesloten worden. Gebruik het elektrische apparaat op bouwplaatsen, in vochtige omgeving, buiten of in vergelijkbare situaties uitsluitend via een 30 mA aardlekschakelaar (Fl-schakelaar) op het net.

b) Vermijdt lichamelijk contact met geaarde oppervlaktes, zoals van buizen,

radiatoren, haarden en koelkasten. Er bestaat een verhoogd risico op een

elektrische schok, als uw lichaam geaard is.

c) Houdt het apparaat van regen of vochtigheid vandaan. Het indringen van

water in een elektrisch apparaat verhoogt het risico op een elektrische schok.

d) Gebruik de kabel niet voor doeleinden waarvoor het niet bedoeld is, b.v.

om het apparaat te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houdt de kabel verwijderd van hitte, olie, scherpe kanten, of zich bewegende apparaatonderdelen. Beschadigde of verwikkelde kabel

verhoogt het risico op een elektrische schok.

e) Als u buiten werkt met een elektrisch apparaat, gebruik dan uitsluitend een

verlengkabel die daarvoor geschikt is. Met een geschikte verlengkabel

vermindert u het risico op een elektrische schok.

C)Veiligheidvanpersonen

a) Wees opmerkzaam op wat u gaat doen, en ga met verstand aan het werk

met een elektrisch apparaat. Gebruik het elektrisch apparaat niet, wanneer u moe bent of onder invloed van drugs, alcohol of medicamenten staat.

Een moment van onoplettendheid bij gebruik van hert apparaat kan tot ernstige ongevallen leiden.

b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het

dragen van persoonlijke beschermingsmiddelen, zoals stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbeschermers, al naar gelang het elektrische apparaat, vermindert het risico op ongevallen.

c) Vermijdt onbedoeld inschakelen. Wees er zeker van dat de schakelaar in

de positie „uit“ staat, voordat de stekker in het stopcontact gestoken wordt.

Wanneer u bij het dragen van het elektrische apparaat uw vinger op de schake laar heeft of het apparaat ingeschakeld op het stroomnet aansluit, kann dit tot ongevallen leiden. Zet nooit een tipschakelaar vast.

d) Verwijder instelgereedschappen of sleutels, voordat u het elektrisch gereed-

schap inschakelt. Een gereedschap of sleutel, dat zich in een draaiend appa-

raatdeel bevindt, kan voor verwondingen zorgen. Grijp nooit in bewegende (draaiende) delen.

e) Overschat uzelf niet. Zorg voor een veilige stand en behoudt altijd uw

evenwicht. Daardoor kunt u in onverwachte situaties beter controle houden over

het apparaat.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houdt haren,

kleding en handschoenen vewijderd van bewegende delen. Losse kleding,

sieraden of lange haren kunnen door bewegende delen gegrepen worden.

g) Wanneer stofafzuig- en opvanginstallaties gemonteerd kunnen worden,

vergewis u er van dat deze aangesloten zijn en juist gebruikt worden. Het

gebruik van deze installaties vermindert gevaren door stof.

h) Laat alleen geschoolde personen met het apparaat werken. Jeugdigen mogen

alleen met het apparaat werken, indien zie boven 16 jaar zijn, wanneer dit voor het bereiken van hun opleidingsdoel noodzakelijk is en wanneer zij onder toezicht staan van een vakkracht.

D)Zorgvuldigeomgangmetengebruikvanelektrischegereedschappen

a) Overbelast het elektrisch apparaat niet. Gebruik voor uw werk het daarvoor

bestemde elektrische apparaat. Met het geschikte elektrische apparaat werkt

u beter en veiliger in het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een

elektrisch apparaat, dat zich niet meer in- of uit laat schakelen, is gevaarlijk en moet gerepareerd worden.

c) Haal de stekker uit het stopcontact, voordat u apparaatinstellingen verricht,

accessoires wisselt of het apparaat weglegt. Deze veiligheidsmaatregel

voorkomt onbedoeld starten van het apparaat.

d) Berg ongebruikte elektrische apparaten buiten de reikwijdte van kinderen

op. Laat personen het elektrische apparaat niet gebruiken, die hiermee niet vertrouwd zijn of deze voorschriften niet gelezen hebben. Elektrische appa

raten zijn gevaarlijk, wanneer deze door onervaren personen gebruikt worden.

e) Onderhoudt het elektrische apparaat met zorg. Controleer of bewegende

apparaatdelen probleemloos functioneren en niet knellen, of delen gebroken of zo beschadigd zijn, dat het functioneren van het elektrisch apparaat beïnvloed wordt. Laat beschadigde delen voor gebruik van het elektrische

apparaat door gekwaliceerd vakpersoneel of door een geautoriseerde ROLLER servicewerkplaats repareren. Veel ongevallen hebben hun oorzaak

in slecht onderhouden elektrische gereedschappen.

f) Houdt snijgereedschappen scherp en schoon. Zorgvuldig onderhouden

snijgereedschap met scherpe snijkanten knellen minder en laten zich gemakkelijk bedienen.

g) Zorg dat het werkstuk vaststaat. Gebruik spanklemmen of een bankschroef

om het werkstuk vast te houden. Het wordt daardoor veiliger vastgehouden als met de hand, en u heeft bovendien beide handen vrij om het elektrische apparaat te bedienen.

h) Gebruik het elektrische apparaat, accessoires, hulpgereedschappen enz.

conform deze voorschriften en zo, zoals het voor het specieke gereedschap voorgeschreven is. Neem daarbij de arbeidsvoorwaarden en de uit

te voeren werkzaamheden in acht. Het gebruik van elektrische apparaten voor andere als de bedoelde toepassingen kan tot gevaarlijke situaties leiden. Iedere eigenhandige wijziging aan een elektrische apparaat is uit veiligheidsoverwegingen niet toegestaan.

E) Service

a) Laat uw apparaat alleen door gekwaliceerd vakpersoneel en met originele

onderdelen repareren. Daarmee wordt zeker gesteld, dat de veiligheid van het apparaat behouden blijft.

b) Volg de onderhoudsvoorschriften en de aanwijzingen over gereedschaps-

wisseling op.

c) Controleer regelmatig de aansluitkabel van het elektrische apparaat en laat

deze bij beschadiging door gekwaliceerd vakpersoneel of door een geautoriseerde ROLLER servicewerkplaats vernieuwen. Controleer de verleng-

kabel regelmatig en vervang deze, wanneer deze beschadigd is.

Specialeveiligheidsinstructies

WAARSCHUWING

●

De elektroden bereiken een temperatuur van ca. 900°C. Noch de elek troden,

noch het voorste gedeelte van de tang, noch het werkstuk gedurende en na het solderen aanraken.

●

Bij het wegleggen van de tang na het solderen erop letten, dat het nog hete

voorste gedeelte van de tang niet met brandbaar materiaal in aanraking komt.

●

Versleten elektroden en elektrodenhouder vervangen.

●

Personen (inclusief kinderen) met – fysieke, zintuiglijke of geestelijke beperkingen of – een gebrek aan ervaring en kennis is de bediening van het apparaat zonder toezicht of instructie niet toegestaan /

mogen het apparaat niet gebruiken.

●

Kinderen mogen niet met het apparaat spelen.

Beoogd gebruik

WAARSCHUWING

ROLLER’S Pulsar mag uitsluitend worden gebruikt voor het zachtsolderen van koperen buizen.

Elk ander gebruik is oneigenlijk en daarom niet toegestaan.

Symboolverklaring

Lees de handleiding vóór de ingebruikname

Elektrisch gereedschap voldoet aan beschermingsgraad I

Elektrisch gereedschap voldoet aan beschermingsgraad II

Milieuvriendelijke verwijdering

1. Technischegegevens

1.1. Artikelnummers

Elektrisch soldeerapparaat ROLLER’S Pulsar 164011 Houder met prisma-elektroden (paar) 164110 Prisma-elektroden (paar) 164111 Staafelektroden (paar) 164115 ROLLER’S Lot Cu 3 160200 ROLLER’S Paste Cu 3 160210

nld nld

1.2. Toepassingsgebied

Zachtsolderen van harde en zachte Cu-buizen 6 – 54 mm

1.3. Elektrischegegevens

Nominale capaciteit, opgenomen 2000 VA Nominale spanning (netspanning) 230 V Nominale frequentie 50 – 60 Hz Nominale stroom 8,7 A Netzekering 10 A Stuurspanning 24 V AC Secundaire nullastspanning 7 V AC Secundaire nominale spanning 7 V AC Secundaire nominale stroom 250 A AC Discontinu bedrijf AB 0,5 / 3 min Overbelastingbescherming aan de secundaire kant door temperatuur schakelaar

1.4. Afmetingen

L × B × H 210 × 150 × 140 mm

1.5. Gewicht

Apparaat 12,9 kg

1.6 Geluidsinformatie

Emissiewaarde verkregen op werkplek 70 dB (A)

1.7. Vibraties

Gemeten effectieve waarde van de versnelling 2,5 m/s²

De aangegeven trillingsemissiewaarde werd met een genormde testmethode

gemeten en kan voor vergelijk met een ander apparaat gebruikt worden. De aangegeven trillingsemissiewaarde kan ook voor een inleidende inschatting van de uitzetting gebruikt worden.

Letop: De trillingsemissiewaarde kan zich tijdens gebruik van het apparaat

van de aangegeven waarde onderscheiden, afhankelijk van de manier en wijze waarop het apparaat gebuikt wordt. Afhankelijk van de feitelijke gebruiksomstandigheden (intermitterend) kan het noodzakelijk zijn veiligheidsmaatregelen te nemen voor bescherming van de gebruiker.

2. Ingebruikname

2.1. Elektrischeaansluiting

WAARSCHUWING

Het soldeerapparaat moet aan een geaarde contactdoos (geaarde geleider)

aangesloten worden. Let op de netspanning! Vóór aanslui ting van het soldeerapparaat controleren of de op het typeplaatje op gegeven spanning met de netspanning overeenkomt.

2.2. Keuzevandeelektroden

Normalerwijze worden de prisma-elektroden (guur 1 [1]) gebruikt, omdat zij

op grond van de grotere aanrakingsoppervlakte met de buis deze vlugger verwarmen dan de staafelektroden (2). De staafelektro den zijn voor nauwe plaatsen gedacht, waar niet met de prisma-elek troden kan worden gewerkt.

3. Bedrijf

3.1. Wijzevanfunctioneren

Bij het aanleggen van de elektroden van het soldeerapparaat aan een metalen

geleider, bijvoorbeeld een koperen buis, wordt door het be dienen van de schakelaar (3) een stroomkring met een lage spanning en hoge stroomsterkte gesloten. De elektroden hebben in de stroomkring transformator/kabel/elektroden/werkstuk een relatief hoge elektrische weerstand en worden daarom heet. Zij kunnen bij grotere buisgroottes beginnen te gloeien. De daarbij optredende warmte wordt door warmtegeleiding aan het werkstuk overgedragen, dat na enkele secon den op soldeertemperatuur verwarmd wordt.

3.2. Verloopvanhetwerk

De plaats waar gesoldeerd moet worden deskundig voorbereiden (zie ook 3.3).

Het soldeerapparaat aan de geaarde contactdoos aan sluiten. Tang (guur 1

[4]) met prisma-elektroden (1) of – op nauwe plaatsen – met staafelektroden (2) tegen het werkstuk leggen. Scha kelaar (3) bedienen. Schakelaar (3) tijdens het solderen ingedrukt houden. Na enkele seconden is de soldeertemperatuur bereikt. Sol deer toevoeren tot de soldeerspleet gevuld is. Schakelaar (3) loslaten, tang van het werkstuk openen. Bij niet nauwkeurig vastgezet werk stuk kan bij geopende schakelaar (3) het werkstuk in de tang zolang vastgehouden worden, tot het soldeer gestold is.

3.3. Soldeermateriaal

Om zacht te solderen ROLLER’S Lot Cu 3 gebruiken. Koperen buizen en

ttingen moeten metalliek blank zijn. Ter voorbereiding van de sol deernaad

ROLLER’S Paste Cu 3 op het stuk buis aanbrengen. Deze pasta bevat soldeerpoeder en vloeimiddel. Het voordeel van de pasta is, dat de voor het solderen noodzakelijke temperatuur door het veranderen van kleur te zien is en er een betere vulling van de soldeerspleet be reikt wordt. In ieder geval moet er echter ROLLER’S Lot Cu 3 nageschoven worden. ROLLER’S Lot Cu 3 en ROLLER’S Paste Cu 3 zien speciaal voor drink waterleidingen ontwikkeld en voldoen aan de in de DVGW bladen GW 2 en GW 7 genoemde eisen evenals aan de overeenkom stige DIN-normen. ROLLER’S Paste Cu 3 is door de DVGW gecontroleerd en toegelaten (keur DVGW Fl 038).

4. Instandhouding

WAARSCHUWING

Vooronderhouds-enreparatiewerkzaamhedenmoetdenetstekkerworden

uitgetrokken! Deze werkzaamheden mogen uitsluitend door gekwaliceerd

vakpersoneel worden uitgevoerd.

4.1. Onderhoud

ROLLER’S Pulsar vergt geen onderhoud.

4.2. Inspectie/instandhouding

Elektroden van soldeer en vloeimiddel vrijhouden. Zij beïnvloeden de warmte-

overdracht ongunstig. Van tijd tot tijd de elektroden en de hou der op beschadigingen en afbrand onderzoeken. Elektroden eventu eel vervangen. Voor het

vervangen van de prisma-elektroden de beide schroeven (guur 1 [5]) losdraaien,

versleten elektroden verwij deren, de contactvlakken van de houder met een staalborstel schoonmaken, nieuwe prisma-elektroden erin zetten en de schroe ven weer aandraaien. Gedeformeerde of verbrande houders vervan gen.

5. Gedragbijstoringen

5.1. Storing: De soldeernaad wordt niet warm.

Oorzaak: ● Toevoerleiding niet in de contactdoos gestoken of defect.

● Contactdoos defect (netzekering).

● Temperatuurschakelaar in de transformatorwikkeling heeft aangesproken. Na afkoeling van de wikkeling schakelt de temperatuurschakelaar automatisch weer in.

● Apparaat defect.

5.2. Storing: Verwarming van de soldeerspleet duurt langer. Oorzaak: ● Elektroden zijn sterk afgebrand.

6. Fabrieksgarantie

De garantietijd bedraagt 12 maanden vanaf de overhandiging van het nieuwe

product aan de eerste gebruiker. Het tijdstip van de overhandiging dient te worden bewezen aan de hand van het originele aankoopbewijs, waarop de koopdatum en productnaam vermeld moeten zijn. Alle defecten die tijdens de garantieperiode optreden en die aantoonbaar aan fabricage- of materiaalfouten te wijten zijn, worden gratis verholpen. Door deze garantiewerkzaamheden wordt de garantieperiode voor het product niet verlengd of vernieuwd. Schade die te wijten is aan natuurlijke slijtage, onvakkundige behandeling of misbruik, niet-naleving van bedrijfsvoorschriften, ongeschikte bedrijfsmiddelen, buitensporige belasting, oneigenlijk gebruik, eigen ingrepen of ingrepen door derden of aan andere oorzaken waar ROLLER niet verantwoordelijk voor is, is van de garantie uitgesloten.

Garantiewerkzaamheden mogen uitsluitend door een geautoriseerde ROLLER

klantenservice worden uitgevoerd. Reclamaties worden uitsluitend erkend, als het product zonder voorafgaande ingrepen, in niet-gedemonteerde toestand bij een geautoriseerde ROLLER klantenservice wordt binnengebracht. Vervangen producten en onderdelen worden eigendom van ROLLER.

De kosten voor de verzending naar en van de klantenservice zijn voor rekening

van de gebruiker.

De wettelijke rechten van de gebruiker, met name zijn garantierechten tegen-

over de verkoper in het geval van gebreken, worden door deze garantie niet beperkt. Deze fabrieksgarantie geldt uitsluitend voor nieuwe producten die binnen de Europese Unie, in Noorwegen of in Zwitserland worden gekocht en gebruikt.

Voor deze garantie is het Duitse recht van toepassing met uitsluiting van het

Verdrag der Verenigde Naties inzake internationale koopovereenkomsten betreffende roerende zaken (CISG).

7. Onderdelenlijsten

Onderdelenlijsten vindt u op www.albert-roller.de → Downloads → Parts lists.

swe swe

Översättningavoriginalbruksanvisningen

Fig. 1

1 Prismaelektrod 2 Stavelektrod 3 Strömställare

4 Tång 5 Skruvar 6 Hållare med prismaelektrod

Allmännasäkerhetsanvisningar

VARNING

Samtliga anvisningar skall läsas. Fel, när det gäller att följa de nedan uppförda anvisningarna, kan förorsaka elektriska stötar, brand och/eller svåra personskador. Det i det följande använda begreppet „elektriskt instrument“ hänför sig till nätdrivna elektroverktyg (med nätkabel), till batteridrivna elektroverktyg (utan nätkabel), till maskiner och elektriska instrument. Använd det elektriska instrumentet endast bestämmelsekonformt och under iakttagande av de allmänna säkerhetsföreskrifterna och föreskrifterna för förebyggande av olycksfall.

FÖRVARA DESSA ANVISNINGAR VÄL.

A) Arbetsplats

a) Håll arbetsområdet rent och ordentligt. Oordning och ej upplysta arbetsområden

kan leda till olyckor.

b) Arbeta inte med det elektriska instrumentet i omgivning med explosionsrisk,

i vilken brännbara vätskor, gaser eller damm nns. Elektriska instrument skapar gnistor, som kan antända dammet eller ångorna.

c) Håll barn och andra personer på avstånd när det elektriska instrumentet

används. Blir du distraherad kan du förlora kontrollen över instrumentet.

B)Elektrisksäkerhet

a) Stickkontakten till det elektriska instrumentet måste passa i uttaget.

Kontakten får inte förändras på något vis. Använd ingen adapterkontakt tillsammans med jordade elektriska instrument. Oförändrade kontakter och

passande uttag minskar risken för en elektrisk stöt. Är det elektriska instrumentet utrustat med en skyddsledare, får det bara anslutas till jordade uttag. Använder du det elektriska instrumentet på byggen, i fuktig omgivning, utomhus eller under liknande villkor, gör det då endast med en 30mA-felströmsskyddsbrytrare (FI-brytare) ansluten till nätet.

b) Undvik kroppskontakt med jordade ytor och med rör, värmesystem, spisar

och kylskåp. Det nns en större risk för elektrisk stöt när din kropp är jordad.

c) Håll instrumentet borta från regn och fukt. Inträngande av vatten i ett elek-

troinstrument förhöjer risken för en elektrisk stöt.

d) Använd inte kabeln till något annat än den är avsedd för, t.ex. bära eller

hänga upp instrumentet, eller för att dra kontakten ur uttaget. Håll kabeln borta från hetta, olja, skarpa kanter eller instrumentdelar som rör sig.

Skadade eller trassliga kablar förhöjer risken för en elektrisk stöt.

e) När du arbetar med ett elektriskt instrument utomhus, använd endast förläng-

ningskabel, som också är auktoriserad för utomhus. Användning av en

förlängningskabel lämplig för utomhusbruk förminskar risken för en elektrisk stöt.

C)Personligsäkerhet

a) Var uppmärksam, ge akt på vad du gör och använd förnuftet när du arbetar

med ett elektriskt instrument. Använd det elektriska instrumentet inte när

du är trött eller står under inytande av droger, alkohol eller medikamenter.

Ett ögonblicks oaktsamhet vid användning av instrumentet kan leda till allvarliga personskador.

b) Bär personlig skyddsutrustning och alltid skyddsglasögon. Om du bär

personlig skyddsutrustning som dammskyddsmask, halkfria säkerhetsskor, skyddshjälm eller hörskydd, allt beroende på typ och användning av det elektriska instrumentet, förminskar det risken för personskador.

c) Undvik att instrumentet tas i drift oavsiktligt. Försäkra dig om att brytaren

står i positionen „FRÅN“, innan du sätter kontakten i uttaget. Om du har

ngret på brytaren till det elektriska instrumentet när du bär det eller ansluter

instrumentet tillkopplat till strömförsörjningen, kan detta leda till olyckor. Koppla aldrig förbi en brytare för stegvis drift.

d) Avlägsna inställningsverktyg eller skruvnycklar innan du kopplar till det

elektriska instrumentet. Ett verktyg eller en nyckel som benner sig i en ints

trumentdel som roterar, kan leda till personskador. Grip aldrig in i delar som rör sig (roterar).

e) Överskatta dig inte. Sörj för att du står säkert och håll alltid balansen.

Därigenom kan du bättre kontrollera instrumentet i oväntade situationer.

f) Bär lämplig klädsel. Bär inga vida kläder eller smycken. Håll hår, kläder och

handskar borta från delar som rör sig. Löst sittande kläder, smycken eller

långt hår kan fastna i rörliga delar.

g) När dammavsugnings- och -uppsamlingsanordningar kan monteras, försäkra

dig om att dessa är anslutna och används riktigt. Om dessa anordningar används förminskar det riskerna beroende på damm.

h) Överlämna det elektriska instrumentet endast till skolade personer. Ungdomar

får endast driva det elektriska instrumentet när de är äldre än 16 år, detta är nödvändigt för deras utbildning och de står under uppsikt av en fackutbildad person.

D)Omsorgsfullhanteringochanvändningavelektriskainstrument

a) Överbelasta inte det elektriska instrumentet. Använd det elektriska instru-

ment för ditt arbete såsom det är avsett. Med det passande elektriska instru-

mentet arbetar du bättre och säkrare inom det angivna effektområdet.

b) Använd inget elektriskt instrument vars kontakt är defekt. Ett elektriskt

instrument som inte längre låter sig kopplas till eller från är farligt och måste repareras.

c) Dra kontakten ur uttaget innan du gör några inställningar på instrumentet,

byter tillbehörsdelar eller lägger bort instrumentet. Denna försiktighetsåtgärd

förhindrar en oavsiktlig start av instrumentet.

d) Förvara det elektriska instrumentet utom räckvidd för barn när det inte

används. Låt inte personer använda instrumentet som inte är förtrogna med detta eller inte har läst dessa anvisningar. Elektriska instrument är farliga,

när de används av oerfarna personer.

e) Vårda det elektriska instrumentet omsorgsfullt. Kontrollera att rörliga

instrumentdelar fungerar oklanderligt och inte sitter fast, om delar är avbrutna eller så skadade att det elektriska instrumentets funktion påverkas negativt. Låt, innan det elektriska instrumentet används, reparera skadade

delar av kvalicerad fackpersonal eller av en auktoriserad ROLLER verkstad

för kundtjänst. Många olyckor förorsakas av dåligt underhållna elektroverktyg.

f) Håll skärverktyg vassa och rena. Omsorgsfullt vårdade skärverktyg med skarpa

eggar fastnar inte så lätt och är lättare att föra.

g) Fixera arbetsstycket. Använd spännanordningar eller ett skruvstäd för att hålla

fast arbetsstycket. Det hålls därmed säkrare än med handen och du har dessutom båda händerna fria för manövreringen av det elektriska instrumentet.

h) Använd elektriska instrument, tillbehör, insatsverktyg osv. i enlighet med

dessa anvisningar och så som det är föreskrivet för denna speciella instru menttyp. Ta därvid hänsyn till arbetsvillkoren och den aktivitet som skall utföras. Användandet av det elektriska instrumentet för annat än de avsedda

användningarna kan leda till farliga situationer. Varje egenmäktig förändring av det elektriska instrumentet är förbjuden av säkerhetsskäl.

E) Service

a) Låt reparera ditt instrument endast av kvalicerad fackpersonal och endast

med original reservdelar. Därmed garanteras att instrumentets säkerhet bibehålls.

b) Följ underhållsföreskrifterna och anvisningarna över verktygsbytet. c) Kontrollera regelbundet anslutningsledningen till det elektriska instrumentet

och låt förnya den av kvalicerad fackpersonal eller av en auktoriserad ROLLER verkstad för kundtjänst när den är skadad. Kontrollera förläng-

ningskabeln regelbundet och byt ut den när den är skadad.

Särskildasäkerhetsanvisningar

VARNING

●

Elektroderna uppnår en arbetstemperatur på ca 900°C. Berör därför varken

elektroderna, tångens framparti eller arbetsstycket vid och efter lödningen!

●

Var noga med att den fortfarande heta, främre delen av tången inte kommer i

beröring med brännbart material, när tången läggs åt sidan efter lödningen.

●

Byt slitna elektroder och elektrodhållare.

●

Personer (inklusive barn), vars – fysiska, sensoriska eller mentala förmåga eller – brist på erfarenhet och kunskap inte tillåter säker drift av enheten utan uppsikt eller anvisningar får inte använda

enheten.

●

Barn får inte leka med enheten.

Ändamålsenliganvändning

VARNING

ROLLER’S Pulsar får endast användas ändamålsenligt för mjuklödning av kopparrör. Alla andra användningssätt är icke ändamålsenliga och tillåts därför inte.

Symbolförklaring

Miljövänlig kassering

Före idrifttagning läs igenom bruksanvisningen

Det elektriska verktyget motsvarar skyddsklass I

Det elektriska verktyget motsvarar skyddsklass II

1. Tekniska data

1.1. Artikelnummer

Elektriskt lödaggregat ROLLER’S Pulsar 164011 Fäste med prismaelektroder (par) 164110 Prismaelektroder (par) 164111 Stavelektroder (par) 164115 ROLLER’S Lot Cu 3 160200 ROLLER’S Paste Cu 3 160210

1.2. Arbetsområde

Mjuklödning av hårda och mjuka kopparrör 6 – 54 mm

1.3. Elektriska data

Märkeffekt, upptagen 2000 VA Märkspänning (netspänning) 230 V Märkfrekvens 50 – 60 Hz Märkström 8,7 A Nätsäkring 10 A Manöverspänning 24 V AC Sekundär-tomgångsspänning 7 V AC

swe swe

Sekundär-märkspänning 7 V AC Sekundär-märkström 250 A AC Intermittent drift AB 0,5 / 3 min Termiskt överbelastningsskydd på sekundärsidan

1.4. Dimensioner

L × B × H 210 × 150 × 140 mm

1.5. Vikt

Hela utrustningen 12,9 kg

1.6. Bullerinformation

Ljudnivå på arbetsplatsen 70 dB (A)

1.7. Vibrationer

Vägt effektivvärde för accelerationen 2,5 m/s² Det angivna vibrationsemissionsvärdet har uppmätts enligt ett standardiserat

test och kan användas som grund för jämförelse med andra maskiner. Det angivna vibrationsemissionsvärdet kan även användas för en inledande uppskattning av emissionen.

Obs: Vibrationsemissionsvärdet kan avvika från det angivna värdet vid använd-

ning av maskinen, detta beror på sättet som maskinen används på. Det är en fördel att fastställa säkerhetsangivning för anvendaren.

2. Igångsättning

2.1. Elektrisk anslutning

VARNING

Lödaggregatet måste anslutas med stickkontakt till ett jordat nätut tag. Ge akt

på nätspänningen! Kontrollera före anslutningen att den spänning som anges på märkskylten stämmer överens med nätspän ningen.

2.2. Valavelektroder

Normalt används prismaelektroder (Fig. 1 [1]), eftersom dessa värms upp

snabbare än stavelektroderna (2) tack vare större beröringsyta mot röret. Stavelektroderna är avsedda för tränga områden, där man inte kommer åt med prismaelektroderna.

3. Drift

3.1. Funktionssätt

När lödaggregatets elektroder läggs an mot ett ledande metallföre mål, t.ex. ett

kopparrör, sluts en strömkrets med låg spänning och hög strömstyrka när man trycker på strömställaren (3). I strömkretsen transformator/kabel/elektroder/ arbetsstycke har elektroderna ett rela tivt högt elektriskt motstånd och värms därför upp. Vid större rördimen sioner kan de börja glöda. Det värme som därvid uppstår leds över till arbetsstycket, som inom några sekunder uppnår lödtemperatur.

3.2. Arbetsförlopp

Förbered lödstället (se även 2.2). Anslut lödaggregatet till ett jordat nätuttag.

Lägg an tången med prismaelektroder (1), eller på trånga ställen stavelektroder (2), mot arbetsstycket. Slå på strömmen med strömställaren (3). Håll strömställaren (3) nedtryckt under lödningen. Efter några sekun der har lödtemperatur uppnåtts. Tillför lödmetall tills hela lödgapet är utfyllt. Släpp upp strömställaren

(3). Ta bort tången från arbetsstycket. Om arbetsstycket ej är exakt xerat kan

det hållas kvar i tången tills lödmetallen hårdnat, förutsatt att strömställaren (3) ej är nedtryckt.

3.3. Lödmaterial

Använd ROLLER’S Lot Cu 3 för mjuklödning. Kopparrör och beslag måste ha

en blank metallyta. Förbered lödstället genom att stryka ROLLER’S Paste Cu

3 på rörstycket. Denna pasta innehåller lödpulver och ussme del. Fördelen

med pastan är att den skiftar färg när erforderlig lödtem peratur uppnåtts. Dessutom underlättar den utfyllningen av lödgapet. ROLLER’S Lot Cu3 måste alltid läggas på, vare sig man använder pasta eller ej. ROLLER’S Lot Cu 3 och ROLLER’S Paste Cu 3 är specialutvecklade för dricksvatten iedningar och uppfyller kraven i arbetsbladen GW2 och GW7, utgivna av den tyskaVVSföreningen DVGW, samt motsvarande DIN-normer. ROLLER’S Paste Cu 3 är provad och godkänd av DVGW (godkännande DVGW Fl 038).

5. Åtgärdervidstörningar

5.1. Störning: Lödstället blir ej varmt.

Orsak: ● Nätsladden ej isatt eller defekt

lindningen har löst ut. När lindningen svalnat återställs driftberedskapen automatiskt.

5.2. Störning: Uppvärmningen av lödstället tar lång tid. Orsak: ● Elektroderna kraftigt nedbrända.

●

Fel på nätuttaget (nätsäkring).

●

Det termiska överbelastningsskyddet i transformator -

●

Fel på aggregatet.

6. Produsents-garantibestemmelser

Garantin gäller i 12 månader efter att den nya produkten levererats till den

första användaren. Leveransdatumet ska bekräftas genom insändande av inköpsbeviset i original, vilket måste innehålla uppgifter om köpdatum och produktbeteckning. Alla funktionsfel som uppstår inom garantitiden och beror på tillverknings- eller materialfel åtgärdas kostnadsfritt. Genom åtgärdande av fel varken förlängs eller förnyas garantitiden för produkten. Skador på grund av normal förslitning, felaktigt handhavande eller missbruk, eller beroende på att driftsinstruktionerna inte följts, olämpligt drivmedel, överbelastning, användning för icke avsett ändamål, egna eller obehöriga ingrepp eller andra orsaker, som ROLLER inte har ansvar för, ingår inte i garantin.

Garantiåtaganden får bara utföras av en auktoriserad ROLLER avtalsverkstad.

Reklamationer accepteras endast, om produkten lämnas till en auktoriserad ROLLER avtalsverkstad utan att ingrepp gjorts och utan att den dessförinnan

tagits isär. Bytta produkter och delar övergår i ROLLER ägo. Användaren står för samtliga transportkostnader. Ovanstående påverkar inte användarens lagliga rättigheter, i synnerhet anspråk

gentemot försäljaren på grund av brister eller fel. Tillverkargarantin gäller endast

för nya produkter som köpts inom den Europeiska unionen, i Norge eller Schweiz

och som används i dessa länder. För denna garanti gäller tysk lag under uteslutande av FN:s konvention om

internationella köp av varor (CISG).

7. Dellistor

Dellistor, se www.albert-roller.de → Downloads → Parts lists.

4. Skötselochunderhåll

VARNING

Innanunderhålls-ochreparationsarbetenpåbörjasmåstenätkontakten

drasut! Dessa arbeten får endast genomföras av kvalicerad fackpersonal.

4.1. Underhåll

ROLLER’S Pulsar är underhållsfri.

4.2. Inspektionochskötsel

Håll elektroderna fria från lödmetall och ussmedel. Dessa försämrar värmeö-

verföringen. Kontrollera då och då att elektroderna och deras fästen inte är skadade eller brända. Byt i så fall ut elektroderna. Prisma elektroderna byts ut på följande sätt: lossa de båda skruvarna (Fig. 1 [5]), tag bort de nedslitna elektroderna, rengör kontaktytorna med stråltrådsborste, sätt i nya prismaelektroder och dra åt skruvarna igen. Byt även ut fästena, om de skulle vara deformerade eller brända.

dan dan

Oversættelse af den originale brugsanvisning

Fig. 1

1 Prismeelektrode 2 Stavelektrode 3 Kontakt

4 Tang 5 Skrue 6 Holder med prismeelektrode

Generellesikkerhedsanvisninger

ADVARSEL

Alle anvisninger skal læses. Hvis de anvisninger, der er anført i det efterfølgende, ikke overholdes korrekt, kan det medføre elektrisk stød, brand og/eller alvorlige personskader. Med begrebet „elektrisk apparat“, der anvendes efterfølgende, menes netdrevne elektroværktøjer (med kabel til strømnettet), akku-drevne elektroværktøjer (uden kabel til strømnettet), maskiner og elektriske apparater. Det elektriske apparat må kun anvendes til det, det er beregnet til, og kun, når der tages højde for de generelle bestemmelser om sikkerhed og forebyggelse af ullykker.

DISSE ANVISNINGER OPBEVARES FORSVARLIGT.

A)Arbejdsplads

a) Arbejdspladsen holdes ren og opryddet. Uorden og uoplyste arbejdsområder

kan føre til ulykker.

b) Der må ikke arbejdes med det elektriske apparat i omgivelser med fare for

eksplosion, hvor der bender sig brændbare væsker, gasser eller støvpartikler. Elektriske apparater danner gnister, der kan antænde gasserne eller støvet.

c) Børn og andre personer holdes væk, mens det elektriske apparat benyttes.

Hvis man bliver forstyrret, kan man miste kontrollen over apparatet.

B)Elektrisksikkerhed

a) Stikket på det elektriske apparat skal passe til stikkontakten. Der må på

ingen måde ændres ved stikket. Anvend ikke adapterstik sammen med

elektriske apparater med beskyttelsesjording. Stik, der ikke er ændret ved, og dertil passende stikkontakter nedsætter risikoen for elektrisk stød. Hvis det elektriske apparat er udstyret med beskyttelsesleder, må det kun tilsluttes til stikkontakter med beskyttelseskontakt. På byggepladser, i fugtige omgivelser, i det fri eller under lignende forhold må det elektriske apparat kun tilsluttes strømnettet via et 30 mA-fejlstrømrelæ (HFI-relæ).

b) Undgå kropskontakt med overader med jordforbindelse, som for eksempel

rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød,

hvis kroppen er jordet.

c) Apparatet holdes væk fra våde omgivelser eller regn. Hvis der trænger vand

ind i et elektroapparat, øger det risikoen for elektrisk stød.

d) Kablet må ikke bruges til andet end det, det er beregnet til; apparatet må

ikke bæres eller hænges op i det, og det må ikke bruges til at trække stikket ud af stikkontakten. Kabelet holdes væk fra stærk varme, olie, skarpe kanter eller dele på apparatet, der bevæger sig. Beskadigede kabler eller kabler, der

er viklet ind i noget, øger risikoen for elektrisk stød.

e) Hvis der arbejdes med et elektrisk apparat i det fri, må der kun benyttes

forlængerledninger, der også er beregnet til udendørs brug. Hvis der benyttes en forlængerledning, der er beregnet til udendørs brug, mindsker det risikoen for elektrisk stød.

C)Personsikkerhed

a) Vær opmærksom, vær klar over, hvad du gør, og vær fornuftig, når du går

i gang med arbejdet med et elektrisk apparat. Brug ikke værktøjet, hvis du er træt eller påvirket af stimulerende stoffer, spiritus eller medicin. Et øjebliks

uopmærksomhed, når apparatet benyttes, kan medføre alvorlige personskader.

b) Bær personligt beskyttelsesudstyr og altid beskyttelsesbriller. Brugen af

personligt beskyttelsesudstyr så som støvmaske, skridsikre sikkerhedssko, beskyttelsshjelm eller høreværn, alt efter hvad det elektriske apparat bruges til og hvilken type det er, mindsker risikoen for personskader.

c) Undgå at apparatet startes, når det ikke er hensigten. Vær sikker på, at

afbryderen er i position „AUS“, før stikket sættes i stikkontakten. Hvis

ngeren holdes på afbryderen, når apparatet bæres, eller hvis apparatet er tændt,

når det tilsluttes strømnettet, kan det medføre ulykker. Vippekontakten må aldrig blokeres.

d) Indstillingsværktøjer og skruenøgler fjernes, før der tændes for det elektriske

apparat. Et stykke værktøj eller en nøgle, der bender sig i en del i apparatet,

der drejer rundt, kan medføre personskader. Stik aldrig hånden ind i dele, der bevæger sig (roterer).

e) Overvurder ikke dig selv. Sørg altid for at stå sikkert og hold hele tiden

balancen. På den måde kan apparatet bedre kontrolleres i uventede situationer.

f) Bær egnet tøj. Bær ikke løstsiddende tøj eller smykker. Hår, tøj og handsker

holdes væk fra dele, der bevæger sig. Løstsiddende tøj, smykker eller langt

hår kan blive fanget af de dele, der bevæger sig.

g) Hvis der kan monteres støvudsugning og indretninger til opfangning af

støv, så hold øje med, at de er tilsluttet og bliver brugt rigtigt. Brugen af

sådanne indretninger mindsker ulemper forårsaget af støv.

h) Det elektriske apparat må kun overlades til instruerede personer. Unge må

kun betjene det elektriske apparat, hvis de er over 16 år, hvis det er nødvendigt som led i deres uddannelse, og hvis de er under opsyn af en fagkyndig.

D)Omhuiomgangenmedogbrugenafelektriskeapparater

a) Det elektriske apparat må ikke overbelastes. Anvend det elektriske apparat,

der er beregnet til det arbejde, der skal udføres. Med det rigtige elektriske apparat arbejder man bedre og mere sikkert i det angivne ydelsesområde.

b) Brug ikke et elektrisk apparat med en defekt afbryder. Et elektrisk apparat,

der ikke mere kan tændes og slukkes for med afbryderen, er farligt og skal repareres.

c) Stikket trækkes ud af stikkontakten, før der foretages indstillinger af appa-

ratet, udskiftes tilbehørsdele, eller før apparatet lægges væk. Denne forsig-

tighedsforanstaltning forhindrer, at apparatet starter, når det ikke er meningen.

d) Når det elektriske apparat ikke er i brug, opbevares det uden for børns

rækkevidde. Lad ikke det elektriske apparat bruge af personer, der ikke er fortrolige med det, eller som ikke har læst disse anvisninger. Elektriske

apparater er farlige, når de benyttes af uerfarne personer.

e) Det elektriske apparat passes omhyggeligt. Det kontrolleres, om bevæge-

lige dele virker perfekt og ikke sidder fast, om der er dele, der er knækkede

eller så beskadigede, at det elektriske apparats funktion er nedsat. Inden det elektriske apparat tages i brug, skal beskadigede dele repareres af

kvaliceret fagpersonale eller af et autoriseret ROLLER kontakt-serviceværksted. Mange ulykker skyldes dårligt vedligeholdte elektroværktøjer.

f) Skæreværktøjerne holdes skarpe og rene. Omhyggeligt passede skæreværk-

tøjer med skarpe skærekanter sætter sig ikke så let fast, og de er nemmere at føre.

g) Emnet sikres. Der benyttes spændindretninger eller en skruestik til at holde

emnet fast. På den måde holdes det mere sikkert end med hånden, og desuden er begge hænder fri til at betjene det elektriske apparat.

h) Elektriske apparater, tilbehør, indsatsværktøjer osv bruges som anført i

disse anvisninger og på den måde, som reglerne foreskriver for denne specielle type apparater. I den forbindelse skal der tages hensyn til arbejds-

forholdene og det arbejde, der skal udføres. Hvis elektriske apparater bruges til andet end det, de er beregnet til, kan det føre til farlige situationer. Af sikkerhedsgrunde er det forbudt at ændre noget som helst ved det elektriske apparat på egen hånd.

E) Service

a) Lad kun apparatet reparere af kvaliceret fagpersonale og kun med originale

reservedele. Herved sikres det, at apparatets sikkerhed bevares.

b) Forskrifterne for vedligeholdelse og anvisningerne for udskiftning af værktøj

følges.

c) Tilslutningskabelet til det elektriske apparat kontrolleres med jævne

mellemrum, og hvis det er beskadiget, udskiftes det af kvaliceret fagpersonale eller af et autoriseret ROLLER kontrakt-serviceværksted. Forlængerledninger kontrolleres med jævne mellemrum, og hvis de er beskadigede,

udskiftes de.

Speciellesikkerhedshenvisninger

ADVARSEL

●

Elektroderne når en arbejdstemperatur på ca. 900°C. Derfor må hverken elek-

troderne, den forreste ende af tangen eller arbejdsstykket berøres under og efter lodningen!

●

Vær, når tangen leagges efter lodningen, opmærksom på, at den endnu varme

ende af tangen ikke kommer i berøring med brændbart materiale.

●

SIidte elektroder og elektrodeholdere udskiftes.

●

Andre personer (inklusive børn), hvis – fysiske, sensoriske eller mentale evner eller – mangel på erfaring og viden gør, at de ikke kan bruge apparatet sikkert uden tilsyn, må ikke bruge apparatet.

●

Børn må ikke lege med apparatet.

Brugioverensstemmelsemedformålet

ADVARSEL

ROLLER’S Pulsar må i overensstemmelse med formålet kun bruges til blødlodning af kobberrør. Enhver anden brug stemmer ikke overens med formålet og er derfor forbudt.

Forklaringpåsymbolerne

Læs brugsanvisningen inden ibrugtagning

El-apparatet opfylder beskyttelsesklasse I

El-apparatet opfylder beskyttelsesklasse II

Miljøvenlig bortskaffelse

1. Tekniske data

1.1. Artikelnumre

Elektrisk loddeapparat ROLLER’S Pulsar 164011 Holder med prismeelektrode (par) 164110 Prismeelektrode (par) 164111 Stavelektrode (par) 164115 ROLLER’S Lot Cu 3 160200 ROLLER’S Paste Cu 3 160210

1.2. Arbejdsområde

Blødlodning af hårde og bløde Cu-rør 6 – 54 mm

1.3. Elektriske data

Mærkeeffekt, optagen 2000 VA

dan dan

Mærkespænding (netspænding) 230 V Mærkefrekvens 50 – 60 Hz Mærkestrøm 8,7 A Netsikring 10 A Styrespænding 24 V AC Sekundær tomgangsspænding 7 V AC Sekundær mærkespænding 7 V AC Sekundær mærkestrom 250 A AC Intermitterende drift AB 0,5 / 3 min. Overbelastningssikring på sekundærsiden ved temperaturkontakt

1.4. Mål

L × B × H 210 × 150 × 140 mm

1.5. Vægt

Apparat 12,9 kg

1.6. Oplysningomstøj

Arbejdspladsrelateret emissionskoefcient 70 dB (A)

1.7. Vibrationer

Vejet effektivværdi af hastighedsforøgelse 2,5 m/s²

Den angivne emissionsværdi er målt iht. en normeret afprøvningsmetode, som

kan anvendes til sammenligning med andre apparater. Den angivne emissionsværdi kan også anvendes til en indledende vurdering af den påvirkning, som brugeren udsættes for.

Bemærk: Emissionsværdien kan afvige fra angivne værdi, når apparatet

benyttes – alt efter den måde, hvorpå apparatet anvendes, og om det blot er tændt, men kører uden belastning! Afhængigt af hvordan apparatet benyttes (den påvirkning, som brugeren udsættes for) kan det være påkrævet at fastlægge sikkerhedsforanstaltninger til beskyttelse af brugeren.

2. Igangsætning

2.1. Elektrisk tilslutning

ADVARSEL

Loddeapparatet skal tilsluttes en stikdåse med jordforbindelse (beskyttelses-

ledning). Bemærk netspændingen! Før loddeapparatet tilsluttes, kontrolleres det, at spændingen, der er anført på mærke pladen, svarer til netspændingen.

2.2. Valgafelektroder

Normalt anvendes prismeelektroderne (g. 1 [1]), da disse opvarmes hurtigere

end stavelektroderne (2) på grund af den større berørings ade med røret.

Stavelektroderne er beregnet til snævre steder, hvor der ikke kan arbejdes med prismeelektoderne.

3. Drift

3.1. Funktion

Når elektroderne fra loddeapparatet lægges mod en metallisk leder, fx kobberrør,

sluttes der et elektrisk kredsløb med lav spænding og høj strøm styrke ved aktivering af kontakten (3). Elektroderne har en re lativt høj modstand i kredsløbet transformator/kabel/elektroder/arbejdsstykke, hvorved de opvarmes. De kan begynde at gløde ved større rørstørrel ser. Ved varmeledning overføres den opståede varme til arbejdsstykket, der derved opvarmes til loddetemperatur efter nogle få sekunder.

3.2. Arbejdsforløb

Loddestodet forberedes (se også 3.3). Loddeapparatet tilsluttes en jordforbundet

stikdåse. Tangen (g. 1 [4]) lægges mod arbejdsstykket med prismeelektroderne

(1) eller- ved snævre steder- med stavelek troderne (2). Kontakten (3) aktiveres. Kontakten (3) holdes trykket ind under lodnin gen. Loddetemperaturen er nået efter nogle få sekunder. Loddemid let tilføres, til loddespalten er fyldt. Kontakten (3) slippes, tangen løs nes fra arbejdsstykket. Ved arbejdsstykker, der ikke er fastgjort præ cist, kan disse holdes i tangen med kontakten (3) åben, til loddemidlet er stivnet.

3.3. Loddemiddel

Til blødlodning anvendes ROLLER’S Lot Cu 3. Kobberrør og -ttings skal være

metallisk blanke. Til forberedelse af loddestedet påføres ROLLER’S Paste Cu

3 på rørstykket. Denne pasta indeholder loddepulver og usmiddel. Fordelen

ved pastaen ligger i, at den temperatur, der kræ ves til lodningen, kan ses ved, at den opvarmede pasta skifter farve, og at der opnås en bedre fyldning af loddespalten. I alle tilfælde skal der dog efterfølgende tilføres ROLLER’S Lot Cu 3. ROLLER’S Lot Cu 3 og ROLLER’S Paste Cu 3 er specielt udviklet til drikkevandsledninger og sva rer til arbejds bladene GW 2 og GW 7 fra DVGW* samt de tilsvarende DIN normer. ROLLER’S Paste Cu 3 er testet og godkendt af DVGW (god kendelse DVGW Fl 038).

* DVGW: foreningen af tyske gas- og vandmestre

4.2. lnspektion/vedligeholdelse

Elektroderne holdes fri for loddemiddel og usmiddel. Disse nedsæt ter varme-

overførslen. Med jævne mellemrum kontrolleres elektro derne (g. 1 [1], [2]) og holderne (g. 1 [6]) for beskadigelse og glødes kalstab. Om nødvendigt udskiftes elektroderne. Til udskiftningen af prismeelektroderne løsnes de to skruer (g. 1 [5]), de slidte elektroder fjernes, holdernes kontaktader rengøres med en

stålbørste, de nye prismeelektroder monteres, og skruerne spændes igen. Deforme rede eller brændte holdere udskiftes.

5. Fremgangsmådevedfejl

5.1. Fejl: Loddestedet bliver ikke varmt.

Årsag: ● Nettilslutningsledningen ikke sat i eller defekt.

● Netstikdåsen defekt (netsikring).

● Temperaturkontakten i transformatorviklingen er udløst. Når

● Apparatet defekt.

5.2. Fejl: Opvarmningen af loddestedet varer længere. Årsag: ● Stort glødetalstab på elektroderne.

viklingen er kolet af, kobler temperaturkontakten automatisk til igen.

6. Producentens garanti

Garantiperioden er på 12 måneder fra overdragelsen af det nye produkt til

første bruger. Tidspunktet for overdragelsen skal dokumenteres ved at indsende de originale købsdokumenter, som skal indeholde angivelser om købsdatoen og produktbetegnelsen. Alle funktionsfejl, som opstår i løbet af garantiperioden, og som påvisligt skyldes fremstillings- eller materialefejl, udbedres gratis. Ved udbedringen af manglen bliver garantiperioden for produktet hverken forlænget eller fornyet. Skader, som skyldes naturlig slitage, ukorrekt behandling eller misbrug, manglende overholdelse af driftsforskrifterne, uegnede driftsmidler, for stor belastning, brug i modstrid med formålet, egne indgreb eller indgreb af andre eller andre grunde, som ROLLER ikke skal indestå for, er udelukket fra garantien.

Garantiydelser må kun udføres af et autoriseret ROLLER kundeserviceværksted.

Reklamationer vil kun blive anerkendt, hvis produktet indsendes til et autoriseret ROLLER kundeserviceværksted uden forudgående indgreb i ikke splittet tilstand.

Udskiftede produkter og dele overgår til ROLLER’ eje. Brugeren skal betale fragtomkostningerne til og fra værkstedet. Brugerens lovfæstede rettigheder, især hans garantikrav over for forhandleren

i tilfælde af mangler, indskrænkes ikke af denne garanti. Denne producent-

garanti gælder kun for nye produkter, som købes og bruges i den Europæiske

Union, i Norge eller i Schweiz. For denne garanti gælder tysk ret under udelukkelse af De Forenede Nationers

Konvention om aftaler om internationale køb (CISG).

7. Reservedelsliste

Reservedelsliste: se www.albert-roller.de → Downloads → Reservedelstegninger.

4. Vedligeholdelse

ADVARSEL

Trækstikketudafstikkontaktenindenvedligeholdelses-ogreparations-

arbejder! Disse arbejder må kun gennemføres af kvaliceret fagpersonale.

4.1. Vedligeholdelseafapparatet

ROLLER’S Pulsar er vedligeholdelsesfri.

n n

Alkuperäiskäyttöohjeenkäännös

Kuva1

1 Prismaelektrodi 2 Sauvaelektrodi 3 Kytkin

4 Pihdit 5 Ruuvi 6 Prismaelektrodin pidin

Yleisetturvallisuusohjeet

VAROITUS

Kaikki ohjeet on luettava. Seuraavassa annettujen ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vaarallisiin loukkaantumisiin. Käsitteellä „sähkölaite“ tarkoitetaan verkkokäyttöisiä sähkötyökaluja (joissa on verkkojohto), akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa), koneita ja sähkölaitteita. Käytä sähkölaitetta vain käyttötarkoituksen mukaisesti ja noudata sen käytössä yleisiä turvallisuutta ja tapaturmanehkäisyä koskevia määräyksiä.

SÄILYTÄ NÄMÄ OHJEET HUOLELLISESTI.

A)Työpaikka

a) Pidä työskentelyalueesi aina puhtaana ja järjestyksessä. Epäjärjestys ja

valaisemattomat työskentelyalueet voivat johtaa onnettomuuksiin.

b) Älä käytä sähkölaitetta räjähdysvaarallisessa ympäristössä, jossa on syttyviä

nesteitä, kaasuja tai pölyjä. Sähkölaitteista tulee kipinöitä, jotka voivat sytyttää

pölyn tai höyryt palamaan.

c) Sähkölaitteen käytön aikana lähellä ei saa olla lapsia tai muita henkilöitä.

Saatat menettää laitteen hallinnan, jos huomiosi kääntyy toisaalle.

B)Sähköturvallisuus

a) Sähkölaitteen pistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa

millään tavalla. Älä käytä suojamaadoitettujen sähkölaitteiden kanssa adapteripistokkeita. Alkuperäiset pistokkeet ja sopivat pistorasiat vähentävät

sähköiskun vaaraa. Jos sähkölaite on varustettu suojamaajohtimella, sen saa liittää ainoastaan suojakosketuksella varustettuihin pistorasioihin. Käytä sähkölaitetta verkon kautta rakennustyömailla, kosteassa ympäristössä, ulkona tai muissa samantapaisissa paikoissa ainoastaan 30mA vuotovirtasuojakytkimen kautta.

b) Vältä koskemasta maadoitettuihin pintoihin (esim. putket, lämpöpatterit,

sähköuunit ja jääkaapit). Maadoitettujen pintojen koskettaminen lisää sähköiskun

vaaraa.

c) Älä altista laitetta sateelle tai märkyydelle. Veden pääseminen sähkölaitteen

sisälle lisää sähköiskun vaaraa.

d) Älä kanna laitetta, ripusta sitä tai vedä sen pistoketta pistorasiasta pitämällä

kiinni laitteen johdosta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista tai laitteen liikkuvista osista. Viallinen tai sotkeentunut johto lisää

sähköiskun vaaraa.

e) Jos käytät sähkölaitetta ulkona, käytä ainoastaan jatkojohtoa, jonka käyttö

on sallittua ulkona. Ulkokäyttöön soveltuvan jatkojohdon käyttö vähentää

sähköiskun vaaraa.

C)Henkilöidenturvallisuus

a) Ole tarkkaavainen, keskity työskentelyysi ja käytä sähkölaitetta aina järke-

västi. Älä käytä sähkölaitetta ollessasi väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Tarkkaavaisuuden herpaantuminen

vaikkakin vain hetkeksi laitteen käytön aikana voi johtaa vakaviin loukkaantumisiin.

b) Käytä henkilökohtaisia suojavarusteita ja käytä aina suojalaseja. Henkilö-

kohtaisten suojavarusteiden käyttö (esim. pölynaamari, liukumattomat turvakengät, suojakypärä tai kuulonsuojain sähkölaitteen tyypistä ja käyttötarkoituksesta riippuen) vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käyttöönottoa. Varmista, että katkaisin on pois päältä, ennen

kuin irrotat pistokkeen pistorasiasta. Onnettomuudet ovat mahdollisia, jos

pidät sormeasi sähkölaitteen kantamisen aikana katkaisimen kohdalla tai liität laitteen sähköverkkoon sen katkaisimen ollessa kytkettynä. Älä koskaan ohita impulssikytkintä.

d) Poista asetustyökalut tai ruuviavaimet, ennen kuin kytket sähkölaitteen

päälle. Laitteen pyörivään osaan jäänyt työkalu tai avain voi johtaa loukkaantu-

misiin. Älä koskaan koske liikkuviin (pyöriviin) osiin.

e) Älä yliarvioi itseäsi. Seiso aina tukevasti ja säilytä aina tasapainosi. Näin

pystyt hallitsemaan laitetta yllättävissä tilanteissa paremmin.

f) Pidä sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset,

vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut tai pitkät

hiukset voivat jäädä kiinni liikkuviin osiin.

g) Kun pölynimulaitteiden ja -keräyslaitteiden asennus on mahdollista, varmista,

että ne on liitetty ja että niitä käytetään oikein. Näiden laitteiden käyttö vähentää

pölyn aiheuttamia vaaroja.

h) Luovuta sähkölaite ainoastaan opastuksen saaneille henkilöille. Nuoret

saavat käyttää sähkölaitetta vain, kun he ovat täyttäneet 16 vuotta, kun sähkölaitteen käyttö on heidän koulutuksensa kannalta tarpeen ja kun heitä on valvomassa laitteen käytön tunteva henkilö.

D)Sähkölaitteidenhuolellinenkäsittelyjakäyttö

a) Älä ylikuormita sähkölaitetta. Käytä työskentelyssä tarkoitukseen sopivaa

sähkölaitetta. Sopivien sähkölaitteiden käyttö mahdollistaa paremman ja turval-

lisemman työskentelyn annetulla tehoalueella.

b) Älä käytä sähkölaitetta, jonka katkaisin on viallinen. Jos sähkölaitteen kytke-

minen päälle tai pois päältä ei ole mahdollista, laite on vaarallinen ja se on korjattava.

c) Irrota pistoke pistorasiasta, ennen kuin säädät laitteen, vaihdat lisävarus

teita tai pistät laitteen syrjään. Nämä varotoimenpiteet estävät laitteen tahattoman

käynnistyksen.

d) Säilytä käyttämättömänä olevia sähkölaitteita lasten ulottumattomissa. Älä

anna sähkölaitetta henkilöiden käyttöön, jotka eivät tunne laitteen käyttöä tai eivät ole lukeneet näitä ohjeita. Sähkölaitteet ovat vaarallisia, jos kokemat-

tomat henkilöt käyttävät niitä.

e) Hoida sähkölaitetta huolellisesti. Tarkista, että laitteen liikkuvat osat toimivat

moitteettomasti eivätkä juutu kiinni. Tarkista myös, että laitteessa ei ole rikkoutuneita tai viallisia osia, jotka voivat heikentää sähkölaitteen toimintaa.

Anna vialliset osat ammattitaitoisen henkilökunnan tai valtuutetun ROLLER-

huoltokorjaamon korjattavaksi, ennen kuin käytät laitetta uudelleen. Monet onnettomuudet johtuvat huonosti huolletuista sähkötyökaluista.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut,

joissa on terävät leikkuureunat, lukittuvat vähemmän ja ovat helpommin ohjattavia.

g) Varmista työstökappale. Käytä työstökappaleen kiinnittämisessä kiinnityslaitteita

tai ruuvipenkkiä. Näin se pysyy varmemmin paikoillaan kuin käsin pideltynä ja molemmat kätesi jäävät vapaiksi sähkölaitteen käyttöä varten.

h) Käytä sähkölaitteita, lisävarusteita, vaihtotyökaluja jne. näiden ohjeiden

mukaisesti sekä laitetyypille määrätyllä tavalla. Ota huomioon työskentelyolosuhteet ja suoritettava työ. Sähkölaitteiden käyttö muussa kuin niiden

käyttötarkoituksessa voi johtaa vaarallisiin tilanteisiin. Kaikki sähkölaitteen omavaltaiset muutokset on turvallisuussyistä kielletty.

E) Huolto

a) Anna laite ainoastaan valtuutetun ammattihenkilökunnan korjattavaksi.

Vialliset osat saa vaihtaa ainoastaan valmistajan alkuperäisiin varaosiin.

Näin laitteen turvallisuus voidaan taata.

b) Noudata huoltomääräyksiä ja työkalun vaihtoa koskevia ohjeita.

c) Tarkista sähkölaitteen liitäntäjohto säännöllisesti. Vaihdata viallinen johto

uuteen ammattitaitoisella henkilökunnalla tai valtuutetulla ROLLER-huoltokorjaamolla. Tarkista jatkojohto säännöllisesti ja vaihda viallinen jatkojohto uuteen.

Erityisetturvallisuusohjeet

VAROITUS

●

Elektrodit kuumenevat työskennellessä n. 900°C: een. Älä sen tähden juottamisen

aikana tai sen jälkeen koske elektrodeihin, pihtien etuosaan äläkä työkappaleeseen!

●

Pidä huolta siitä, ettei lähellä ole syttyviä aineita, kun pistät pihdit juotta misen

jälkeen sivuun.

●

Vaihda kuluneet elektrodit ja niiden pitimet uusiin.

●

Henkilöt (mukaan lukien lapset), joiden – fyysiset, sensoriset tai henkiset kyvyt tai – puutteellinen kokemus ja tietämys eivät salli laitteen turvallista käyttöä ilman valvontaa tai ohjausta, eivät saa käyttää

laitetta.

●

Lapset eivät saa leikkiä laitteella.

Määräystenmukainenkäyttö

VAROITUS

Käytä ROLLER’S Pulsar-laitetta vain määräysten mukaisesti kupariputkien pehmeäjuottoon. Mitkään muut käyttötarkoitukset eivät ole määräysten mukaisia eivätkä siten myöskään sallittuja.

Symbolienselitys

Lue käyttöohje ennen käyttöönottoa

Sähkötyökalu on suojausluokan I mukainen

Sähkötyökalu on suojausluokan II mukainen

Ympäristöystävällinen jätehuolto

1. Tekniset tiedot

1.1. Tuotenumerot

Sähkökäyttöinen juotin ROLLER’S Pulsar 164011 Prismaelektrodi ja pidin (pari) 164110 Prismaelektrodi (pari) 164111 Sauvaelektrodi (pari) 164115 ROLLER’S Lot Cu 3 160200 ROLLER’S Paste Cu 3 160210

1.2. Käyttöalue

Kovien ja pehmeiden kupariputkien pehmeäjuotokset 6 – 54 mm

1.3. Sähkötiedot

Nimellisteho 2000 VA Nimellisjännite (verkkojännite) 230 V Nimellistaajuus 50 – 60 Hz Nimellisvirta 8,7 A Varokesuojaus (verkko) 10 A Ohiausjännite 24 V AC Toisiojoutokäyntijännite 7 V AC Toisionimellisjännite 7 V AC

n n

Toisionimellisvirta 250 A AC Ajoittainen käyttö AB 0,5 / 3 min Sekundaaripuolen ylikuormitussuojana lämpökytkin

1.4. Laitteenmitat

P × L × K 210 × 150 × 140 mm

1.5. Paino

Laitteen paino 12,9 kg

1.6. Melutaso

Työpalkalta lähtevä melu 70 dB (A)

1.7. Värinät

Kiihdytyksen painotettu tehoarvo 2,5 m/s² Ilmoitettu tärinän päästöarvo on mitattu normienmukaisen testausmenetelmän

mukaan ja se on verrattavissa johonkin toiseen laitteeseen. Ilmoitettua tärinän päästöarvoa voidaan käyttää myös alustavaan keskeytyksen arviointiin.

Huomio: Laitteen todellisessa käytössä voi tärinän päästöarvo laitteen käyt-

tötavasta riippuen poiketa ilmoitetusta arvosta. Todellisista käyttöoloista (ajoittainen käyttö) riippuen voi olla tarpeellista määritellä turvatoimenpiteet laitetta käyttävän henkilön suojaamiseksi.

2. Käyttöönotto

2.1. Sähköliitäntä

VAROITUS

Juottimen saa liittää vain maadoitettuun pistorasiaan. Tarkista sitä en nen, että

laitteen tyyppikilvessä ilmoitettu jännite vastaa verkkojänni tettä.

2.2. Elektrodien valinta

Yleensä käytetään prismaelektrodeja (kuva 1 [1]), koska niiden suu rempi koske

tuspinta kuumentaa putken nopeammin kuin sauvaelek trodit (2). Jälkimmäiset on tarkoitettu ahtaissa paikoissa työskente lyyn, kun prismaelektrodi ei mahdu.

3. Käyttö

3.1. Toimintatapa

Kun juottimen elektrodit koskettavat metallista johdinta, esim, kupari putkea,

syntyy kytkintä (3) painettaessa alhaisen jännitteen omaava, voimakasvirtainen virtapiiri. Elektrodeilla on virtapiirissä muuntaja johto-elektrodit-työkappale melko suuri resistanssi ja ne kuumenevat sen vuoksi. Suurten putkien ollessa kyseessä ne voivat ruveta hehku maan. Tällöin syntyvä lämpö siirtyy työkappaleeseen, joka kuumenee muutamassa sekunnissa juotoslämpötilaan.

3.2. Työnkulku

Valmista juotettava kohta asiaan kuuluvasti (ks. 3.3.). Liitä juotin maa doitettuun

pistorasiaan. Pane pihdit (kuva 1 [4]) prismaelektrodeineen (1), tai – ahtaissa kohdissa – sauvaelektrodeineen (2) työkappaleen pinnalle. Paina kytkintä (3). Pidä kytkin (3) koko juottamisen ajan kytkettynä. Juotoslämpötila on saavutettu muu tamassa sekunnissa. Valuta juotetta, kunnes rako on täynnä. Päästä kytkin (3) irti, irrota pihdit työkappaleesta. Jos työkappale pääsee liik kumaan, voit pitää sitä pihdeissä, kunnes juote on jähmettynyt, mutta älä paina tällöin enää kytkintä (3).

3.3. Juotteet

Käytä pehmeäjuotoksiin ROLLER’S Lot Cu 3 -juotetta. Kupariputkien ja johtojen

on oltava kirkaspintaiset. Sivele juotettavaan kohtaan ensiksi ROLLER’S Paste Cu 3 -tahnaa, joka sisältää juotejauhetta ja -nestet tä. Tahnan etuna on se, että sen väri muuttuu niin pian kuin juotokseen tarvittava lämpötila on saavutettu ja juotettava rako täyttyy näin var memmin. Lopuksi on käytettävä vielä ROLLER’S Lot Cu 3 -juotetta. ROLLER’S Lot Cu 3 -juote ja ROLLER’S Paste Cu 3 -tahna on kehitetty varta vasten juo mavesiputkien juotoksiin. Ne vastaavat Saksassa voimassa olevia määräyksiä ja normeja (tarkastusmerkki DVGW Fl 038).

5.2. Häiriö: Juotoskohdan kuumeneminen kestää kauan. Syy: ● Elektrodit ovat karstaantuneet.

6. Valmistajantakuu

Takuuaika on 12 kuukautta siitä alkaen, kun uusi tuote on luovutettu ensikäyt-

täjälle. Luovutusajankohta on osoitettava lähettämällä alkuperäiset ostoa koskevat asiapaperit, joista on käytävä ilmi ostopäivä ja tuotenimike. Kaikki takuuaikana esiintyvät toimintavirheet, joiden voidaan osoittaa johtuvan valmistustai materiaalivirheestä, korjataan ilmaiseksi. Vian korjaamisesta ei seuraa tuotteen takuuajan piteneminen eikä sen uusiutuminen. Takuu ei koske vahinkoja, jotka johtuvat normaalista kulumisesta, epäasianmukaisesta käsittelystä tai väärinkäytöstä, käyttöohjeiden noudattamatta jättämisestä, soveltumattomista työvälineistä, ylikuormituksesta, käyttötarkoituksesta poikkeavasta käytöstä, laitteen muuttamisesta itse tai muiden tekemistä muutoksista tai muista syistä, joista ROLLER ei ole vastuussa.

Takuuseen kuuluvia töitä saavat suorittaa ainoastaan tähän valtuutetut ROLLER-

sopimuskorjaamot. Reklamaatiot hyväksytään ainoastaan siinä tapauksessa, että tuote jätetään valtuutettuun ROLLER-sopimuskorjaamoon, ilman että sitä on yritetty itse korjata tai muuttaa tai purkaa osiin. Vaihdetut tuotteet ja osat

siirtyvät ROLLER-yrityksen omistukseen. Rahtikuluista kumpaankin suuntaan vastaa käyttäjä. Tämä takuu ei rajoita käyttäjän lainmukaisia oikeuksia, erityisesti hänen oikeuttaan

vaatia myyjältä takuun puitteissa vahingonkorvausta tuotteessa havaittujen vikojen

perusteella. Tämä valmistajan takuu koskee ainoastaan uusia tuotteita, jotka

ostetaan ja joita käytetään Euroopan Unionin alueella, Norjassa tai Sveitsissä. Tähän takuuseen sovelletaan Saksan lakia ottamatta huomioon Yhdistyneiden

kansakuntien yleissopimusta kansainvälisistä tavaran kauppaa koskevista

sopimuksista (CISG).

7. Varaosaluettelot

Katso varaosaluettelot osoitteesta www.albert-roller.de → Downloads →

Parts lists.

4. Kunnossapito

VAROITUS

Vedäverkkopistokeirtiennenkunnostus-jakorjaustöitä! Vain vastaavan

pätevyyden omaava ammattitaitoinen henkilöstö saa suorittaa nämä työt.

4.1. Huolto

ROLLER’S Pulsar ei vaadi huoltoa.

4.2. Tarkastus/kunnossapito

Puhdista elektrodit juotteesta ja juotosnesteestä, sillä näiden tähteet alentavat

kuumenemistehoa. Tarkista aika ajoin elektrodien (kuva 1 [1] ja [2]) sekä niiden pitimien (kuva 1 [6]) kunto. Vaihda vahingoittuneet tai karstaantuneet elektrodit uusiin. Irrota tällöin prismaelektrodien ruuvit (kuva 1 [5]), poista kuluneet elektrodit ja puhdista pitimien kontaktipin nat teräslankaharjalla. Aseta tilalle uudet elektrodit ja kiinnitä ruuvit. Vaihda myös vääristyneet tai palaneet pitimet uusiin.

5. Vianetsintä

5.1. Häiriö: Juotoskohta ei kuumene.

Syy: ● Verkkojohto ei ole pistorasiassa tai se on viallinen.

● Pistorasia on viallinen (varokesuojaus).

● Muuntajan käämin lämpökytkin on lauennut. Kytkin palautuu itsestään käämin jäähdyttyä.

● Laite on rikki.

slv slv

Prevod originalnega navodila za uporabo

Fig. 1

1 Prizmatična elektroda 2 Paličasta elektroda

3 Stikalo

4 Klešče

5 Vijaki

6 Držalo s prizmatično elektrodo

Splošna varnostna navodila

OPOZORILO

Prebrati je potrebno vsa navodila. Napake, oziroma neupoštevanje naslednjih navodil,

lahko vodijo do električnega udara, požara in/ali lahko povzročijo težke poškodbe. V nadaljevanju uporabljen izraz „električni aparat“ se nanaša na električna orodja, ki so priključena na električno omrežje s pomočjo priključnega kabla, na električna orodja gnana s pomočjo akumulatorja (brez omrežnega priključnega kabla), ter stroje in električne aparate. Vse električne aparate uporabljajte skladno s predpisi o varstvu

pri delu in drugimi varnostnimi pravili.

TA NAVODILA DOBRO SHRANITE.

A)Delovnomesto

a) Delovno mesto vzdržujte čisto in pospravljeno. Nered in slaba osvetlitev

delovnega mesta vodita k nesreči.

b) Električni aparat ne uporabljajte v eksplozivnem okolju, v katerem se

nahajajo gorljive tekočine, plini ali prah. Električni aparati povzročajo iskrenje,

kar lahko povzroči vžig prahu ali drugih gorljivih izparin.

c) Pri uporabi električnih aparatov naj bodo otroci in druge osebe oddaljeni.

Med odklanjanjem ostalih oseb lahko izgubite nadzor nad aparatom.

B)Električnavarnost

a) Priključni vtič električnega aparata mora ustrezati vtičnici. Vtiča v nobenem

primeru ni dovoljeno spreminjati. Ne uporabljajte nikakršnih adapterskih vtičev skupaj z ozemljenimi električnimi aparati. Originalni vtiči in ustrezne

vtičnice zmanjšujejo rizik eventualnega električnega udara. Če je električni aparat opremljen z zaščitnim vodnikom, se sme priključiti samo na vtičnico z zaščitnim kontaktom. Na gradbiščih, v vlažnem okolju ali na prostem, mora biti aparat priključen na omrežje samo preko naprave za 30 mA okvarnega toka (FI-stikalo).

b) Izogibajte se stika z ozemljenimi deli, npr. cevmi, grelci, pečicami in hladil-

niki. Nevarnost električnega udara je večja, če je vaše telo ozemljeno.

c) Aparat zaščitite pred dežjem ali vlago. Vdor vode v aparat poveča nevarnost

električnega udara.

d) Ne prenašajte aparata s pomočjo kabla in ne obešajte ga nanj. Ne vlecite

za kabel, ko želite iztakniti vtič iz vtičnice. Kabel čuvajte pred vročino, oljem,

ostrimi robovi in vrtljivimi deli. Poškodovan ali prepleten kabel povečuje nevarnost električnega udara.

e) Če uporabljate električni aparat na prostem, uporabljajte samo take kabelske

podaljške, ki so primerni za delo na prostem. Uporaba drugačnih podaljškov

povečuje nevarnost električnega udara.

C) Osebna varnost

a) Bodite pozorni, kaj se dogaja, delo z električnim aparatom opravljajte s

pametjo. Aparata ne uporabljajte, če ste utrujeni ali pod vplivom drog,

alkohola ali zdravil. Trenutek nepazljivosti pri uporabi aparata lahko vodi do poškodb.

b) Uporabljajte osebno zaščitno opremo in vedno tudi zaščitna očala. Uporaba

osebne zaščite, kot je maska za prah; zaščitna obutev, ki ne drsi; zaščitna čelada ali zaščita sluha, glede na vrsto in uporabo električnega aparata, zmanjšuje

nevarnost poškodb.

c) Izogibajte se naključnega vklopa. Preden vtaknete vtikač v vtičnico se

prepričajte, če je stikalo v položaju izklopa. Ne prenašajte priključenega

aparata s prstom na sprožilcu, ker lahko to vodi do nezgode. Ne premostite

vklopnega stikala.

d) Pred vklopom aparata odstranite ključe in nastavitveno orodje. Orodje ali

ključ, ki se nahaja v vrtečem se delu aparata, lahko povzroči poškodbe. Nikoli ne posegajte v vrteče se dele.

e) Ne precenjujte svojih sposobnosti. Poskrbite za varen in stabilen položaj

telesa. Tako lahko nepričakovane situacije bolje obvladate.

f) Nosite primerno obleko. Ne uporabljajte ohlapnih oblačil ali nakita. Lase,

obleko in rokavice držite proč od gibljivih delov. Ohlapna oblačila, lase in

nakit lahko vrtljivi deli aparata zagrabijo.

g) Če je potrebno napravam priključiti sesalnik za prah ali druge priključke,

se prepričajte, da so le-ti pravilno in dobro priključeni. Uporaba teh naprav

zmanjšuje škodljivi vpliv prahu.

h) Električne aparate naj uporablja samo priučeno osebje. V izobraževalne

namene lahko aparat uporabljajo tudi mlajše osebe, če so starejše od 16 let, ter

pod strokovnim nadzorstvom.

D)Skrbnoravnanjeinuporabaelektričnihaparatov

a) Električnega aparata ne preobremenjujte. Pri vašem delu uporabljajte samo

temu primeren aparat. Uporaba ustreznega električnega aparata zagotavlja boljše in varnejše delo v nazivnem območju.

b) Ne uporabljajte električnega aparata, ki ima pokvarjeno stikalo. Delo z

električnim aparatom, katerega ni moč vklopiti ali izklopiti je nevarno. Aparat je

potrebno takoj popraviti.

c) Izvlecite vtič iz vtičnice preden se lotite nastavljanja aparata, menjave orodij

ali preden ga odložite. Ti previdnostni ukrepi zmanjšujejo možnost nenadejanega

vklopa.

d) Električne aparate, ki niso v uporabi dobro čuvajte, še zlasti pred otroki.

Ne dopuščajte uporabe osebam, ki ne poznajo načina uporabe in teh navodil

niso prebrali. Električni aparati so nevarni, če jih uporablja nepoučena oseba.

e) Električni aparat skrbno negujte. Redno preverjajte, če so vrtljivi deli prosto

gibljivi oz. niso sprijeti, počeni ali tako poškodovani, da je funkcija električnega aparata s tem okrnjena. Pred uporabo električnega aparata, pustite da popravila poškodovanih delov opravi kvalicirano osebje, oziroma avtorizirani ROLLER-ov servis. Mnogim nesrečam botruje slabo vzdrževanje

električnih aparatov.

f) Rezilna orodja vzdržujte čista in ostra. Skrbno negovana rezilna orodja z

ostrimi rezilnimi robovi se manj sprijemajo in jih je lažje voditi.

g) Zavarujte obdelovanec. Uporabljajte vpenjalne priprave ali primež. Na ta način

je obdelovanec bolj varno vpet, kot pa da bi ga držali z rokami. Tako imate obe roki prosti za upravljanje z električnim aparatom.

h) Električne aparate, pribor in zamenljiva orodja uporabljajte tako, kot je

opisano v teh navodilih in tako, kot je predpisano za vsak tip aparata posebej.

Pri tem upoštevajte delovne pogoje in temu ustrezno ravnajte. Uporaba

električnih aparatov za druge namene kakor je predvideno, lahko pripelje do nevarnih situacij. Kakršnekoli spremembe na električnem aparatu, iz varnostnih

razlogov, niso dopustne.

E) Servis

a) Popravila vašega aparata prepustite samo kvaliciranemu strokovnemu

osebju, zamenjava delov pa mora biti opravljena samo z originalnimi nadomestnimi deli. S tem bo ohranjena varnost aparata.

b) Upoštevajte predpise vzdrževanja in navodila o menjavi orodij. c) Redno kontrolirajte priključno vrvico električnega aparata, zamenjavo

poškodovane vrvice naj opravijo v avtoriziranem ROLLER-ovem servisu. Redno preverjajte tudi kabelske podaljške in jih zamenjajte, če so poško-

dovani.

Posebna varnostna navodila

OPOZORILO

●

Elektrode se segrejejo do delovne temperature ca 900°C. Zaradi tega se elektrod,

prednjega dela klešč in obdelovance, med spajkanjem in neposredno po njem,

ne dotikajte!

●

Pri odlaganju klešč med delom pazite, da vroči deli ne pridejo v stik z gorljivimi

snovmi.

●

Obrabljene elektrode in držala elektrod zamenjajte.

●

Druge osebe (vključno z otroki), katerih

– zične, senzorične ali mentalne sposobnosti ali

– pomanjkanje izkušenj in znanja ne dovoljuje varno obratovanje naprave brez nadzora ali vodstva, naprave ne

smejo uporabljati.

●

Otroci se ne smejo igrati z napravo.

Namembnostuporabe

OPOZORILO

ROLLER’S Pulsar uporabljajte samo namensko za mehko lotanje bakrenih cevi. Vse druge uporabe od zgoraj navedenih niso v skladu z namembnostjo in zaradi tega niso dovoljene.

Razlagasimbolov

Pred zagonom preberite navodilo za obratovanje

Električno orodje ustreza zaščitnemu razredu I

Električno orodje ustreza zaščitnemu razredu II

Okolju prijazna odstranitev odpadkov

1. Tehničnipodatki

1.1. Številke artiklov

Električni spajkalnik ROLLER’S Pulsar 164011 Držalo s prizmatično elektrodo (par) 164110 Prizmatične elektrode (par) 164111 Paličaste elektrode (par) 164115

ROLLER’S Lot Cu 3 160200 ROLLER’S Paste Cu 3 160210

1.2. Delovnoobmočje

Mehko spajkanje trdih in mehkih Cu cevi 6 – 54 mm

1.3. Električnipodatki

Nazivni učinek, priveden 2000 VA Nazivni napetost (omrežje) 230 V Frekvenca omrežja 50 – 60 Hz

Nazivna jakost toka 8,7 A Varovalka 10 A Napetost krmiljenja 24 V AC Sekundarna napetost pri praznem teku 7 V AC Sekundarna nazivna napetost 7 V AC Sekundarna nazivna jakost toka 250 A AC Ustavljalno obratovanje AB 0,5 / 3 min

slv slv

Zaščita pred preobremenitvijo na sekundarni strani s pomočjo termičnega

stikala.

1.4. Dimenzije

D × Š × V 210 × 150 × 140 mm

1.5. Teža

Aparat 12,9 kg

1.6. Informacijeohrupu

Emisijska vrednost na delovnem mestu 70 dB(A)

1.7. Vibracije

Najpomembnejše efektivne vrednosti pospeševanja 2,5 m/s²

Navedena vrednost vibracij je mjerena v skladu z normiranim postopkom

testiranja in se jo lahko upo-rabi za primerjavo z neko drugo napravo. Prav

tako se lahko uporabi za začetno oceno izpostavljenos-ti vibracijam.

Pozor: Vrednost vibracij se lahko pri uporabi naprave razlikuje od navedene

vrednosti odvisno od vrste in načina dela oz. uporabe naprave. Odvisno od pogojev dela (npr. Delo z prekinitvami) se lahko ugotovijo varnostno zaščitni

ukrepi za osebo katera opravlja delo z napravo.

2. Pred uporabo

2.1. Električnipriklop

OPOZORILO

Aparat za spajkanje je potrebno priključiti na ozemljeno vtičnico. Pazite na

pravilno napetost. Pred priključitvijo aparata preverite, če podatki o napetosti na tablici ustrezajo napetosti omrežja.

2.2. Izbor elektrod

Običajno se uporabljajo prizmatične elektrode (Fig. 1[1]), ker z večjimi stičnimi

ploskvami zagotavljajo hitrejše segrevanje cevi, kot pa paličaste elektrode (2). Paličaste elektrode so predvidene za ozka mesta, kjer ni možen dostop s prizmatičnimi elektrodami.

3. Uporaba

3.1. Opis postopka

S priključitvijo elektrod električnega spajkalnika na kovinski vodnik (npr. bakreno

cev), se z aktiviranjem stikala (3), sklene tokokrog nizke napetosti in visoke jakosti toka. Elektrode imajo v tokokrogu transformator/kabel/elektrode/obde-

lovanec, relativno visoko električno upornost in se zato segrejejo. Pri večjih dimenzijah cevi so lahko tudi razžarjene. Toplota, ki pri tem nastane, se prenaša

na obdelovanec, ki se v nekaj sekundah segreje na spajkalno temperaturo.

3.2. Potek dela

Mesta za spajkanje je potrebno pripraviti tako kot je predpisano (glej tudi 3.3.).

Aparat za spajkanje priključite na ozemljeno vtičnico. Klešče (Fig. 1 [4]) namestite s pomočjo prizmatičnih elektrod (1) ali – na ozkih mestih – s pomočjo paličastih elektrod (2), na obdelovanec. Stikalo (3) aktivirajte. Stikalo (3) držimo pri spajkanju pritisnjeno. Po nekaj sekundah je temperatura spajkanja dosežena.

Dodajamo spajko, dokler ni spajkalna špranja zapolnjena. Stikalo (3) popustimo

in snamemo klešče z obdelovanca. Obdelovanec, ki ni dobro pritrjen, lahko pri ohlajanju držimo v kleščah.

3.3. Spajkalnimaterial

Za mehko spajkanje uporabljajte ROLLER’S Lot Cu 3. Bakrene cevi in tingi

morajo biti kovinsko čisti. Za pripravo spajkanja je treba nanesti na spajkalna mesta ROLLER’S Pasto CU 3, ki vsebuje spajkalni prašek in tekočino. Prednost paste je v tem, da s spremembo njene barve opazimo doseženo pravo spajkalno temperaturo, s tem pa dosežemo boljše polnenje spajkalnih špranj. Seveda pa

je pri tem treba dovajati ROLLER’S Lot Cu 3. ROLLER’S spajka in Pasta Cu 3 sta razviti posebno za instalacijo napeljav pitne vode in sta v skladu z DVGW

-delovni list GW2 in GW7, ter ustreznimi DIN standardi. Pasta ROLLER’S Paste Cu 3 je preiskušena in dovoljena po DVGW listih (znak preiskusa DVGW FL

038).

5. Ukrepanjeprimotnjah

5.1. Motnje: Spajkalno mesto se ne segreva.

Vzrok: ● Omrežni vod ni priključen ali pa je pokvarjen.

● Pokvarjena vtičnica (omrežna varovalka).

● Aktiviralo se je termično stikalo v transformatorju.

Po ohladitvi le-tega se bo termično stikalo ponovno vklopilo.

● Aparat je v okvari.

5.2. Motnje: Segrevanje spajkalnega mesta traja dalj časa. Vzrok: ● Zelo obrabljene elektrode.

6. Garancijaproizjalca

Garancijska doba znaša 12 mesecev po izročitvi novega proizvoda prvemo

uporabniku. Čas izročitve je potrebno dokazati z vročitvijo originalne nakupne

dokumentacije po pošti, ki mora vsebovati podatke o datumu nakupa in oznako

proizvoda. Vse v garancijski dobi ugotovljene okvare, ki so nastale zaradi

dokazanih napak pri proizvodnji ali napak materiala, se odpravijo brezplačno.

Garancijska doba se z odstranitvijo napak ne podaljša in ne obnovi. Iz garan-

cije so izključene škode zaradi običajne obrabe, nestrokovnega ravnanja ali

zlorabe, neupoštevanja navodil za uporabo, neprimernih obratnih sredstev,

prekomerne preobremenitve, nenamenske uporabe, lastnih ali tujih posegov

in zaradi drugih razlogov, za katera ROLLER ni odgovoren.

Garancijske storitve se lahko opravijo samo v pooblaščeni pogodbeni servisni

delavnici ROLLER. Reklamacije se priznajo samo v primeru, da se proizvod

dostavi pooblaščeni pogodbeni servisni delavnici ROLLER brez predhodno

opravljenih posegov in v nerazstavljenem stanju. Zamenjani proizvodi in njijovi

deli ostanejo v lasti podjetja ROLLER. Prevozne stroške za prevoz tja in nazaj nosi uporabnik. Zakonite pravice uporabnikov, zlasti njihovo zagotavljanje pravic pri napakah

do prodajalca, s to garancijo ostanejo nedotaknjene. Garancija proizvajalca

velja samo za nove proizvode, ki se so se kupili v Evropski uniji, na Norveškem

ali v Švici in se tam tudi uporabljajo. Za to garancijo velja nemško pravo z izključitvijo Dunajske konvencije o medna-

rodni prodaji blaga (CISG).

7. Seznaminadomestnihdelov

Za sezname nadomestnih delov glejte na www.albert-roller.de → Downloads

→ Parts lists.

, Waiblingen.

4. Vzdrževanje

OPOZORILO

Predvzdrževanjemin popravilipotegniteomrežni vtič! Ta opravila sme

izvajati le kvalicirano strokovno osebje.

4.1. Servisiranje

ROLLER’S Pulsar ne zahteva nikakršnega servisiranja.

4.2. Pregled/vzdrževanje

Na elektrodah ne sme biti ostankov spajke in paste. Le-to namreč vpliva na

prenos toplote. Občasno jih je potrebno (Fig.1 [1], [2]) kontrolirati, da niso

poškodovane ali obrabljene (Fig.1 [6]). Po potrebi jih zamenjajte. Pri zamenjavi

prizmatičnih elektrod odvijte oba vijaka (Fig. 1 [5]), odstranite izrabljene elektrode, očistite držalo elektrod z žično ščetko, vstavite nove elektrode in vijake ponovno pritegnite. Deformirana ali poškodovana držala elektrod je potrebno tudi zame-

njati.

Albert Roller GmbH & Co KG

Roller Pulsar Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
