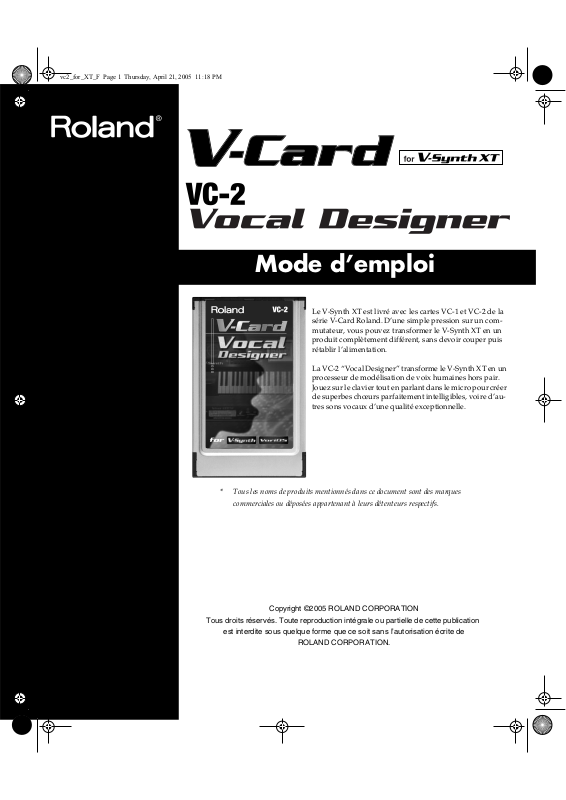

Mode d’emploi
fig.00-01
Le V-Synth XT est livré avec les cartes VC-1 et VC-2 de la série V-Card Roland. D’une simple pression sur un commutateur, vous pouvez transformer le V-Synth XT en un produit complètement différent, sans devoir couper puis rétablir l’alimentation.
La VC-2 “Vocal Designer” transforme le V-Synth XT en un processeur de modélisation de voix humaines hors pair. Jouez sur le clavier tout en parlant dans le micro pour créer de superbes chœurs parfaitement intelligibles, voire d’autres sons vocaux d’une qualité exceptionnelle.
*Tous les noms de produits mentionnés dans ce document sont des marques commerciales ou déposées appartenant à leurs détenteurs respectifs.
Copyright ©2005 ROLAND CORPORATION
Tous droits réservés. Toute reproduction intégrale ou partielle de cette publication est interdite sous quelque forme que ce soit sans l’autorisation écrite de ROLAND CORPORATION.
Sommaire
Caractéristiques principales............................................................................... |
4 |
Conventions en vigueur dans ce manuel ......................................................................................... |
4 |
Description de la VC-2......................................................................................... |
5 |
Structure interne................................................................................................................................... |
5 |
Algorithmes de patch .......................................................................................................................... |
6 |
Structure de la mémoire ...................................................................................................................... |
7 |
Présentation ......................................................................................................... |
8 |
Façade .................................................................................................................................................... |
8 |
Face arrière .......................................................................................................................................... |
11 |
Connexions ........................................................................................................ |
12 |
Démarrage de la VC-2........................................................................................ |
13 |
Ecouter les sons (mode Patch) ........................................................................ |
14 |
Page principale du mode Patch........................................................................................................ |
14 |
Sélection d’un patch........................................................................................................................... |
14 |
Sélectionner des patches avec la molette VALUE ............................................................................... |
14 |
Sélectionner des patches dans la liste.................................................................................................... |
14 |
Sélectionner des patches avec les boutons............................................................................................ |
15 |
Activer/couper le bip ........................................................................................................................ |
15 |
Jeu ......................................................................................................................................................... |
15 |
Paramètres de la page principale (Top) .......................................................................................... |
16 |
Créer/éditer un patch (mode Patch) ................................................................. |
18 |
Créer un patch .................................................................................................................................... |
18 |
Procédure de base pour l’édition de patch..................................................................................... |
18 |
Changer la hauteur (PATCH Tune)....................................................................................................... |
18 |
Transfert de données à un dispositif MIDI externe (Data Transfer)................................................. |
19 |
Nommer un patch (PATCH Name)....................................................................................................... |
20 |
Sauvegarder des patches (PATCH Write) ............................................................................................ |
20 |
Copier les définitions de contrôleurs d’un patch (Patch Controller Copy) ..................................... |
21 |
Effacer des patches (PATCH Delete).................................................................................................... |
21 |
Sélectionner un patch dans une liste |
|
(PATCH List) ............................................................................................................................................ |
22 |
Page principale ................................................................................................................................... |
22 |
Page “SYSTEM MIC Setting” ........................................................................................................... |
22 |
Changer de réglage de micro.................................................................................................................. |
22 |
Nommer un réglage de micro (Setting Name)..................................................................................... |
22 |
PRE-EFX Type (types de pré-effets) ...................................................................................................... |
23 |
Page “Carrier” .................................................................................................................................... |
24 |
OSC............................................................................................................................................................. |
24 |
PITCH ........................................................................................................................................................ |
25 |
EQ GROWL ............................................................................................................................................... |
25 |
TVA ............................................................................................................................................................ |
25 |
CTRL (contrôleur) .................................................................................................................................... |
26 |
Page ‘Carrier’ pour algorithmes de patch Processor~ .................................................................. |
27 |
2
|
Sommaire |
TVA ............................................................................................................................................................ |
27 |
Page ‘Wave’......................................................................................................................................... |
27 |
OSC............................................................................................................................................................. |
27 |
VARI........................................................................................................................................................... |
27 |
TVA ............................................................................................................................................................ |
27 |
Page ‘Vocoder’ .................................................................................................................................... |
28 |
Page ‘Poly Pitch Shifter’ .................................................................................................................... |
28 |
OSC............................................................................................................................................................. |
28 |
PITCH/EQ GROWL/TVA/CTRL ........................................................................................................ |
29 |
Page ‘Effect’......................................................................................................................................... |
30 |
Routage ...................................................................................................................................................... |
30 |
MFX ............................................................................................................................................................ |
31 |
CHO............................................................................................................................................................ |
31 |
REV............................................................................................................................................................. |
31 |
Utiliser des formes d’onde (mode Wave) ........................................................ |
32 |
Importer des fichiers de forme d’onde (Wave Import) ................................................................ |
32 |
Navigation........................................................................................................................................... |
33 |
Copier une forme d’onde (WAVE Copy) ............................................................................................. |
33 |
Déplacer une forme d’onde (WAVE Move) ......................................................................................... |
33 |
Echanger des formes d’onde (WAVE Exchange) ................................................................................ |
33 |
Effacer une forme d’onde (WAVE Delete) ........................................................................................... |
33 |
Paramètres communs à tous les modes (mode System) .............................. |
34 |
Réglage des paramètres système ..................................................................................................... |
34 |
Sauvegarder les réglages système (Write) ............................................................................................ |
34 |
Initialiser les réglages système (Init) ..................................................................................................... |
34 |
Afficher des informations sur la VC-2 (Information).......................................................................... |
35 |
Fonctions des paramètres système .................................................................................................. |
35 |
Paramètres communs à tout le système (Common)............................................................................ |
35 |
Paramètres de contrôleurs (Controller)................................................................................................. |
37 |
Sauvegarder et charger des projets (mode Disk) ........................................... |
38 |
Sauvegarder un projet sur disque (Save Project)........................................................................... |
38 |
Charger un projet (Load Project) ..................................................................................................... |
38 |
Initialisation des réglages (réglages d’usine) (Factory Reset) ...................... |
39 |
Archiver des données sur ordinateur (mode USB) ........................................ |
40 |
Liste des effets................................................................................................... |
41 |
Paramètres des effets MFX................................................................................................................ |
41 |
Paramètres de chorus ........................................................................................................................ |
59 |
Paramètres Reverb ............................................................................................................................. |
60 |
Fiche technique.................................................................................................. |
66 |
Equipement MIDI................................................................................................ |
67 |
Index.................................................................................................................... |
68 |
3
La VC-2 “Vocal Designer” transforme le V-Synth XT en un processeur de modélisation de voix humaines hors pair. Jouez sur le clavier tout en parlant dans le micro pour créer de superbes chœurs parfaitement intelligibles, voire d’autres sons vocaux d’une qualité exceptionnelle.
•La modélisation de voix humaines vous permet de produire des sons musicaux d’une qualité exceptionnelle: branchez simplement un micro et parlez tout en jouant du clavier (ou en recevant des messages de notes).
•Les paroles entrées par le micro et transformées en chœurs sont parfaitement intelligible. Vous pouvez créer de superbes chœurs et des accompagnements pour musique pop suivant fidèlement l’intonation et les nuances de votre voix et de votre respiration. En plus de sonorités vocodeur classiques, vous pouvez dorénavant créer de nouvelles sonorités vocodeur gardant aux paroles toute leur intelligibilité.
•Des patches préprogrammés d’une qualité sans pareille sont disponibles pour chaque algorithme.
•La fonction Auto Note permet d’extraire des données de hauteur des signaux du micro pour que la VC-2 génère du son sans que vous ne jouiez sur le clavier (ou receviez des messages de notes).
•Vous pouvez aussi produire des chœurs basés uniquement sur des données de notes, sans entrée micro.
•La fonction Multi Chord Memory permet de générer un chœur entier d’un seul doigt en sélectionnant un jeu d’accords préprogrammé.
•Utilisez les pré-effets de micro comme l’égaliseur, le suppresseur de bruit et le compresseur ainsi que trois effets (réverbération, chorus, multi-effet).
Les boutons sont indiqués entre crochets droits [ ], comme [EXIT], par exemple.
Les pages de référence sont données entre parenthèses: (p. **).
Vous trouverez également les indications suivantes:
Indique une remarque importante à lire absolument.
Il s’agit d’un rappel concernant un réglage ou une fonction; lisez-la si vous le voulez.
Astuce pour les manipulations; lisez-la si nécessaire.
Informations de référence; lisez-les si nécessaire.
4
Description de la VC-2
La VC-2 est constituée d’une section porteur, d’une section modulateur, d’une section vocodeur et d’une section d’effets.
•La section porteur génère le signal (timbre et hauteur) constituant la base du son.
•La section modulateur se sert du signal du micro ou d’une forme d’onde pour créer un signal à l’origine des formants (caractéristiques vocales).
•La section vocodeur extrait les données de formants (caractéristiques vocales) du signal produit par le modulateur et les applique au signal généré par le porteur.
•La section d’effets propose un multi-effet, un chorus et une réverbération.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Effets |
|
|
|
Porteur |
|
|
|
Vocodeur |
|
|
MFX |
|
Sortie |
||||
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
Reverb |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Chorus |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MIC |
|
|
Modulateur |
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5
Description de la VC-2
La VC-2 propose douze algorithmes de patch: Chaque algorithme optimise les valeurs de certains paramètres pour faciliter la création d’un son.
Groupe de modélisation
Modeling Choir
Son de chœur (plusieurs voix) extrêmement clair.
Modeling Vocal
Son de voix solo extrêmement clair.
Modeling Analog
Son extrêmement clair basé sur une forme d’onde synthé.
Groupe vocodeur
Vocoder Choir
Son de vocodeur conventionnel avec chœur (plusieurs fois).
Vocoder Solo
Son de vocodeur conventionnel avec voix solo.
Vocoder Vintage
Son de vocodeur traditionnel basé sur une forme d’onde synthé.
Poly Pitch Shifter
Poly PShift
Le signal vocal du micro est produit à la hauteur choisie sur le clavier.
Groupe clavier (Keyboard)
Keyboard Choir
Le son n’est pas généré par le signal du micro mais par des échantillons. Vous pouvez additionner ces échantillons afin d’obtenir un effet de chorale (plusieurs voix).
Keyboard Vocal
Le son n’est pas généré par le signal du micro mais par des échantillons. Vous pouvez additionner ces échantillons afin d’obtenir le son d’un chant solo.
Keyboard Analog
Le son n’est pas généré par le signal du micro mais par des échantillons. Vous pouvez additionner ces échantillons afin d’obtenir un son basé sur une forme d’onde synthé.
Groupe processeur
Processor Type 1
Une source externe arrivant à la prise INPUT L est ajoutée au signal du micro. Vous obtenez un son extrêmement clair.
* Le jeu sur le clavier est ignoré.
Processor Type 2
Une source externe arrivant à la prise INPUT L est ajoutée au signal du micro. Vous obtenez un son vocodeur traditionnel.
* Le jeu sur le clavier est ignoré.
6
Description de la VC-2
Projet
La plus grande unité de mémoire utilisée par la VC-2 est le projet. Un projet peut contenir jusqu’à 448 patches, 127 formes d’onde et divers réglages système.
La VC-2 se sert d’un projet à la fois.
Zone de travail/zone temporaire
Lors du démarrage de la VC-2, les données du projet sont placées dans une mémoire temporaire appelée zone de travail. Les données du patch sont ensuite transférées (de la zone de travail) dans une mémoire appelée zone temporaire. Cela signifie qu’après l’édition d’un patch, vous pouvez toujours retrouver l’état antérieur du patch en rechargeant ses données. Comme les données de patch éditées disparaissent irrémédiablement à la mise hors tension, n’oubliez surtout pas de les sauvegarder (PATCH Write) pour conserver vos changements.
Il faut sauvegarder le projet (DISK Save Project) si vous avez modifié des données de formes d’onde à la page Wave ou à la page Wave Import.
Mémoire interne/carte PC
Normalement, les données de forme d’onde et de patch sont consignées dans (et chargées de) la mémoire interne/carte PC.
USB
Si vous branchez le V-Synth XT à votre ordinateur avec un câble USB, vous pouvez archiver les projets, patches et formes d’onde se trouvant dans la mémoire interne ou sur carte PC sur le disque dur (ou autre support) de votre ordinateur.
7
Façade
1 |
|
2 |
3 |
|
14 |
|
|
|
8 |
9 |
10 |
4 |
|
15 |
|
|
5 |
11 |
13 |
|
|
16 |
|
|
6 |
12 |
POWER |
|
|
|||
7 |
|
|
17 |
|
|
|
1 INPUT
Détermine le niveau du signal reçu via les prises MIC en façade.
* N’influence pas les prises INPUT en face arrière.
2 VOLUME
Détermine le volume global du signal envoyé aux prises MAIN OUT et PHONES.
3 Prise MIC
Cette prise pour micro est conçue pour un signal audio analogique. Elle peut accueillir une fiche XLR ou un jack 1/4”. La prise XLR peut fournir une alimentation fantôme de 48V pour un micro à condensateur. Dans ce cas, réglez le commutateur sur “PHANTOM ON”.
*Le signal d’entrée de la prise MIC est activé/coupé avec le “MIC Jack Switch” (p. 37).
*Cet instrument est doté d’entrées symétriques (XLR/TRS). Les schémas de câblage de ces prises et fiches sont illustrés ci-dessous. Avant d’effectuer les connexions, vérifiez les schémas de câblage des périphériques à brancher.
CHAUD
POINTE CHAUD FROID
ANNEAU FROID
GAINE MASSE
MASSE
4 Commutateur MIC
Ce commutateur permet de choisir l’impédance et d’activer ou couper l’alimentation fantôme de la prise de micro.
Hi-Z |
Choisissez l’impédance élevée (“Hi-Z”) |
|
pour une source comme une guitare ou une |
|
basse que vous reliez à l’entrée de type jack. |
NORMAL |
Choisissez l’option “NORMAL” pour une |
|
source de basse impédance comme un |
|
micro (relié à l’entrée jack). |
PHANTOM |
Choisissez cette position pour fournir une |
ON |
alimentation fantôme à un micro branché à |
|
l’entrée de type XLR. |
*Le commutateur MIC n’influence pas les prises INPUT en face arrière.
*Veillez à désactiver l’alimentation fantôme avant de brancher une source de signal qui ne requiert aucune alimentation. L’alimentation fantôme est suffisamment puissante pour endommager des dispositifs tels que des microphones dynamique et autres. Veuillez consulter la documentation du microphone pour en vérifier les caractéristiques avant de le brancher à ce produit.
(Alimentation fantôme de ce produit: 48V DC, 10mA max.)
5 Prise USB
Cette prise USB peut être reliée à un ordinateur et assure alors la transmission et la réception de données MIDI. Le “streaming” audio est également possible.
8
Présentation
6
Témoin [PEAK] (de crête)
Il s’allume lorsque le niveau d’entrée est trop élevé.
*Il “surveille” les signaux reçus via la prise MIC en façade et les prises INPUT en face arrière.
Témoin [MIDI]
S’allume lorsqu’un message MIDI arrive.
Témoin [USB]
Il s’allume lorsque le V-Synth XT est branché via USB.
7 Prise PHONES
Cette prise permet de brancher un casque (vendu séparément).
8 Bouton V-CARD
A la livraison, le V-Synth XT contient déjà les cartes VC-1 et VC-2 de la série “V-Card” Roland. Vous pouvez choisir le mode de fonctionnement voulu (V-Synth/VC-1/VC-2) en appuyant sur le bouton V-CARD (p. 13).
9 Bouton PREVIEW
Avec la VC-2, ce bouton active/coupe la fonction “Talk Switch”.
Quand la fonction “Talk Switch” est activée, le bouton PREVIEW clignote, la sortie audio de la VC-2 (V-Synth XT) est coupée et le signal du micro est envoyé à MAIN OUT sans changement.
C’est utile quand vous souhaitez utiliser le micro branché à la VC-2 (au V-Synth XT) sur scène afin de parler ou faire une annonce entre deux morceaux.
* La fonction Preview n’est pas utilisée par la VC-2.
10 Bouton KEY PAD
* Le bouton KEY PAD n’est pas utilisé par la VC-2.
11 Pavé numérique
Cette section permet de sauvegarder et de charger vos patches favoris.
[1]~[8]
•Ces boutons vous permettent de sélectionner vos patches favoris.
•Vous pouvez sauvegarder le patch sélectionné (y compris les réglages de micro) dans la palette de patches en maintenant le bouton [0] enfoncé et en actionnant [1]~[8].
[BANK-], [BANK+]
•Maintenez le bouton [0] enfoncé et appuyez sur [BANK-] ou [BANK+] pour changer de banque au sein de la palette de patches.
[0]
•La page “Patch Palette” apparaît lorsque vous maintenez le bouton [0] enfoncé.
* Le bouton [9] n’est pas utilisé par la VC-2.
12 Commande LCD CONT (LCD CONTRAST
Permet de régler le contraste de l’écran.
9
Présentation
13 Ecran
Cet écran affiche des informations concernant les opérations en cours.
14 Commandes E1~E8
Ces commandes permettent de régler les paramètres affichés à l’écran (“Page principale du mode Patch” (p. 14)) en temps réel.
15 Fente PC CARD
Vous pouvez y insérer une carte de mémoire.
16
Molette VALUE
Permet de modifier des valeurs. Maintenez [SHIFT] enfoncé tout en actionnant la molette VALUE pour changer la valeur par incréments plus importants.
[MODE]
Ouvre la fenêtre “Mode Menu”.
[CTRL]
* Le bouton CTRL n’est pas utilisé par la VC-2.
[EXIT]
Retourne à la page principale ou ferme la fenêtre actuelle. Pour certaines pages d’écran, une pression sur ce bouton annule la fonction choisie.
[DEC], [INC]
Permet de modifier des valeurs. Si vous maintenez un bouton enfoncé en appuyant sur l’autre, vous accélérez le changement de valeur. Si vous appuyez sur un de ces boutons en maintenant [SHIFT] enfoncé, la valeur change par incréments plus importants.
[], [
], [
], [
] (boutons du curseur)
Déplacent le curseur vers le haut, le bas, la gauche et la droite.
17 Commutateur POWER
Permet de mettre l’instrument sous/hors tension.
10
Présentation
1 |
2 |
3 |
4 |
5 |
6 |
1 AC Inlet
Branchez le cordon d’alimentation fourni à cette prise.
2 Connecteur DIGITAL AUDIO INTER-
FACE (OPTICAL IN/OUT, COAXIAL IN/ OUT)
(IEC60958)
Ces connecteurs transmettent des signaux audio numériques (stéréo). Le signal de sortie est identique au signal envoyé aux prises MAIN OUT.
*Les prises d’entrée numériques ne sont pas utilisées avec la VC- 2.
3 Prises MIDI (IN, OUT, THRU)
Ces prises permettent de brancher d’autres appareils MIDI.
4 INPUT (L, R)
Vous pouvez y brancher une source audio externe.
Si vous utilisez un patch dont l’algorithme (p. 6) est “Processor Type 1” ou “Processor Type 2”, branchez une source audio externe (clavier ou lecteur CD, p.ex.) à la prise “INPUT L” du V-Synth XT pour utiliser un signal d’entrée audio.
La prise “INPUT R” n’est pas utilisée avec la VC-2.
*Branchez un micro à la prise MIC en façade.
*Le signal audio des prises INPUT est activé/coupé avec “INPUT Jack Switch” (p. 37).
*Le gain du signal audio transmis aux prises INPUT est réglé avec “INPUT Jack Gain” (p. 37).
5 DIRECT OUT (L, R)
Ces sorties transmettent le signal audio de la prise MIC avant qu’il ne passe par le pré-effet (p. 23). Les prises L et R transmettent le même signal.
6 Prises MAIN OUT (L (MONO), R)
Ces sorties envoient le signal audio stéréo à un mélangeur/ amplificateur. Pour une sortie mono, branchez uniquement la prise “L”.
11
Pour utiliser la VC-2, branchez un micro et le clavier MIDI au V-Synth XT comme indiqué dans l’illustration.
V-Synth XT (façade)
POWER |
Microphone
MIC
Si vous utilisez un patch dont l’algorithme est “Process Type 1” ou “Process Type 2”, branchez une source audio externe (clavier ou lecteur CD, p.ex.) à la prise “INPUT L” du V-Synth XT pour utiliser un signal d’entrée audio.
|
OUTPUT |
|
V-Synth XT (face arrière) |
|
INPUT L |
|
MIDI IN |
MAIN |
|
|
OUT |
|
|
La prise “INPUT |
Vers la prise secteur |
MIDI OUT |
R” n’est pas |
utilisée avec la |
VC-2.
|
|
|
|
|
|
|
|
|
Ampli de puissance |
||||
|
Clavier MIDI |
|||||
|
|
|
|
|
|
Branchez un micro à la prise MIC en façade.
Avant de brancher le micro, réglez le commutateur Mic sur la position correspondant au type de micro utilisé.
•Si votre micro a besoin de l’alimentation fantôme de la prise XLR, utilisez le réglage “PHANTOM ON”.
•Si votre micro utilise un jack ou ne nécessite pas d’alimentation fantôme, réglez le “Commutateur MIC” (p. 8) sur “NORMAL”.
*Si vous branchez un micro, ne choisissez pas le réglage “Hi-Z” du commutateur MIC.
*Pour activer/couper le signal audio entrant par la prise MIC, utilisez le “MIC Jack Switch” (p. 37). Veillez à l’activer quand vous utilisez le micro.
12
Démarrage de la VC-2
1.Avant de mettre le V-Synth XT sous tension, vérifiez les points suivants:
*Tous les appareils sont-ils connectés convenablement?
*Les commandes de volume du V-Synth XT et de tous les appareils branchés sont-elles réglées au minimum?
2.Pour mettre le V-Synth XT sous tension, appuyez sur le commutateur POWER en façade.
|
|
|
|
Sous tension |
Hors tension |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
*Lors de la mise sous tension, la V-Card utilisée en dernier lieu démarre.
3.Quand le V-Synth XT est sous tension, appuyez sur le bouton [V-CARD] et touchez “Vocal Designer” (VC-2) à la page qui apparaît.
4.La page de démarrage de la VC-2 apparaît.
*Si vous maintenez le bouton [V-CARD] enfoncé durant la mise sous tension, la page ci-dessus apparaît directement lors du démarrage du V-Synth XT.
Quand la VC-2 démarre, la page principale du mode Patch apparaît d’abord.
* Les noms de patches des saisies d’écran imprimées dans ce manuel peuvent différer des noms d’usine définitifs.
13
1.Appuyez sur [MODE].
La fenêtre “VC-2 MODE MENU” apparaît.
2.Touchez <PATCH>.
La page principale apparaît.
*Les noms de patches des saisies d’écran imprimées dans ce manuel peuvent différer des noms d’usine définitifs.
Quand la VC-2 démarre, la page principale du mode Patch apparaît d’abord.
La page varie en fonction du groupe d’algorithmes de patch (p. 6).
Pour revenir à la page principale quand vous êtes en mode Patch, touchez <Top> dans le bas de l’écran.
1.Affichez la page principale du mode Patch.
2.Touchez le numéro de patch pour le contraster.
3.Actionnez la molette VALUE ou appuyez sur les boutons [INC], [DEC].
Pour accélérer le changement, maintenez [SHIFT]
enfoncé en effectuant ces opérations.
Vous pouvez sélectionner le patch voulu dans la liste.
1.Affichez la page principale du mode Patch.
2.Touchez le nom de l’algorithme de patch dans la partie supérieure gauche de l’écran. Ou touchez <▼MENU> dans la partie supérieure droite de l’écran puis touchez <PATCH List> dans le menu déroulant.
La fenêtre “PATCH List” apparaît.
3.Sélectionnez un patch dans la liste.
Tournez la molette VALUE ou servez-vous de [INC]/
[DEC] pour sélectionner un patch. Vous pouvez aussi sélectionner un patch en le touchant à l’écran.
Les boutons affichés à l’écran ont les fonctions suivantes.
<P001–U192>: Change les boutons de part et d’autre de l’écran en P001–U192.
<U193–U448>: Change les boutons de part et d’autre de l’écran en U193–U448.
14
|
|
|
|
|
|
|
|
|
Ecouter les sons (mode Patch) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
<Algorithm>: Change les boutons de part et d’autre de |
|
|
|
|
|
|
||||
|
l’écran en algorithme de patch. |
|
Jeu |
|
|||||||
|
< << >: Retourne à la page précédente. |
|
|
||||||||
|
|
|
|
|
|
|
|||||
|
< >> >: Passe à la page suivante. |
1. |
Affichez la page principale du mode Patch |
||||||||
4. Touchez <OK> pour sélectionner le patch. |
|
|
|
(p. 14). |
|||||||
|
|
|
|
|
2. |
Choisissez un patch. |
|||||
Sélectionner des patches avec les |
3. Pendant que vous parlez ou chantez dans le |
||||||||||
boutons |
|||||||||||
|
|
|
micro, utilisez la commande INPUT LEVEL pour |
||||||||
|
|
|
|
|
|
|
|
||||
Vous pouvez choisir un des 64 |
|
|
|
|
|
régler le niveau d’entrée de la prise MIC en |
|||||
|
|
|
|
||||||||
patches de la banque sélectionnée |
|
|
|
|
|
façade. |
|||||
en entrant le numéro du patch et |
|
|
|
|
|
Réglez le niveau de sorte à ce que le témoin PEAK ne |
|||||
la banque avec le pavé numérique |
|
|
|
|
|
s’allume pas. |
|||||
[1]~[8] en face avant (Patch |
|
|
|
|
|
|
|
|
|||
Palette). |
|
|
|
|
|
|
|
|
|||
1. |
Affichez la page princi- |
|
|
|
|
|
Si vous voulez effectuer des réglages plus précis, touchez |
||||
|
pale du mode Patch. |
|
|
|
|
|
|
<Mic Setting> dans le bas de l’écran pour afficher la page |
|||
|
|
|
|
|
|
“SYSTEM MIC Setting” (p. 22). |
|||||
2. |
|
|
|
|
|
|
|
||||
Choisissez un patch |
|
|
|
||||||||
4. Parlez ou chantez dans le micro tout en jouant |
|||||||||||
|
avec NUMBER [1]~[8]. |
||||||||||
|
|
|
|
sur le clavier MIDI. |
|||||||
• Vous pouvez sauvegarder le patch sélectionné (y compris |
|
|
|
||||||||
|
|
|
|
|
|
||||||
|
les réglages de micro) dans la palette de patches en main- |
|
|
|
|
|
|
||||
|
tenant le bouton [0] enfoncé et en actionnant [1]~[8]. |
|
|
|
Si vous jouez avec un patch dont l’algorithme (p. 6) est |
||||||
• Maintenez le bouton [0] enfoncé et appuyez sur [BANK- |
|
|
|
||||||||
|
|
|
Processor Type”1 ou Processor Type 2, vous n’enten- |
||||||||
|
][BANK+] pour changer de banque au sein de la palette |
|
|
|
|||||||
|
|
|
|
dez ce patch que si vous branchez une source externe à la |
|||||||
|
de patches. |
|
|
|
|||||||
|
|
|
|
prise INPUT L et utilisez son signal en plus de celui du |
|||||||
3. |
La page “Patch Palette” apparaît lorsque vous |
|
|
|
|||||||
|
|
|
micro. |
maintenez le bouton [0] enfoncé.
|
|
|
|
|
|
|
Si vous jouez avec un patch dont l’algorithme (p. 6) est |
||
Activer/couper le bip |
|
|||
|
Keyboard~, vous n’avez pas besoin de parler ou chanter |
|||
Vous pouvez activer ou couper le bip audible lorsque vous |
dans le micro: le patch produit du son lorsque vous jouez |
|||
simplement sur le clavier. |
||||
touchez un point valide de l’écran. A la sortie d’usine, le bip |
||||
|
|
|||
est activé. |
|
|
1.Touchez <▼MENU> dans la partie supérieure droite de l’écran.
Un menu déroulant apparaît.
2.Dans le menu déroulant, touchez <Beep> pour cocher l’option ( ).
Avec ce réglage, le bip est activé. Si vous recommencez l’opération, vous supprimez la coche et le bip devient inaudible.
15
Ecouter les sons (mode Patch)
Paramètres de la page principale (Top)
Paramètres communs à tous les algorithmes de patch
Paramètre |
Réglage |
Explication |
||||
|
|
|
|
|
|
|
Tempo |
20.0–250.0 |
Règle le tempo du patch. |
||||
Chord |
ON, OFF |
Active/coupe la fonction Multi |
||||
Memory |
|
Chord Memory (accords à un doigt). |
||||
|
|
|
|
|
|
* Si vous voulez vous synchroniser |
|
|
|
|
|
|
|
|
|
|
|
|
|
avec un appareil externe, réglez |
|
|
|
|
|
|
“Clock Source” (p. 36) sur EXTER- |
|
|
|
|
|
|
|
|
|
|
|
|
|
NAL puis régler l’appareil externe |
|
|
|
|
|
|
pour qu’il transmette des messages |
|
|
|
|
|
|
d’horloge. Si vous ne le faites pas, les |
|
|
|
|
|
|
accords ne sont pas joués correcte- |
|
|
|
|
|
|
ment. |
Chord |
ON, OFF |
Active/coupe la fonction Chord |
||||
Memory |
|
Memory Hold (maintien). |
||||
Hold |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Patch |
— |
Ouvre la fenêtre “PATCH List”. |
||||
Algorithm |
|
(p. 14) |
||||
No. du |
P001–P064, |
Change le numéro de patch. |
||||
patch |
U001–U448 |
P est un patch préprogrammé et U |
||||
|
|
|
|
|
|
un patch utilisateur. |
Effect |
0–127 |
Règle le niveau de sortie du chorus. |
||||
Chorus |
|
|
||||
Effect |
0–127 |
Règle le niveau de sortie de la |
||||
Reverb |
|
réverbération. |
Si l’algorithme de patch est Modeling~
Paramètre |
Réglage |
Explication |
|
|
|
MIC Level |
0–127 |
Règle le niveau de sortie du micro au |
|
|
vocodeur. |
Carrier |
0–127 |
Règle le niveau de sortie du porteur au |
Level |
|
vocodeur. |
Carrier |
0–127 |
Détermine le temps de relâchement du |
Release |
|
porteur (entre le moment où vous relâchez |
|
|
la touche et celui où le son disparaît). |
Vocoder |
T00–T |
Sélectionne le type de formant du voco- |
Formant |
15 |
deur. |
Type |
|
|
Vocoder |
0–127 |
Règle le niveau de sortie du vocodeur. |
Level |
|
|
Vocoder |
0–127 |
Règle le niveau de sortie de la voix natu- |
Natural |
|
relle (votre voix non traitée). |
Voice |
|
|
Si l’algorithme de patch est Vocoder~
Paramètre |
Réglage |
Explication |
|
|
|
MIC Level |
0–127 |
Règle le niveau de sortie du micro au |
|
|
vocodeur. |
Carrier |
0–127 |
Règle le niveau de sortie du porteur au |
Level |
|
vocodeur. |
Carrier |
0–127 |
Détermine le temps de relâchement du |
Release |
|
porteur (entre le moment où vous relâchez |
|
|
la touche et celui où le son disparaît). |
Vocoder |
0–127 |
Règle le timbre du vocodeur. |
Tone |
|
|
Vocoder |
0–127 |
Règle le niveau de sortie du vocodeur. |
Level |
|
|
Vocoder |
0–127 |
Règle le niveau de sortie de la voix natu- |
Natural |
|
relle (votre voix non traitée). |
Voice |
|
|
Si l’algorithme de patch est Poly PShift
Paramètre |
Réglage |
Explication |
|
|
|
MIC Level |
0–127 |
Règle le niveau de sortie du micro au poly |
|
|
pitch shifter. |
Poly Pitch |
0–127 |
Règle le niveau TVA du poly pitch shifter. |
Shifter |
|
|
TVA Level |
|
|
Poly Pitch |
0–127 |
Détermine le temps de relâchement du |
Shifter |
|
poly pitch shifter (entre le moment où |
Release |
|
vous relâchez la touche et celui où le son |
|
|
disparaît). |
Poly Pitch |
S00–S |
Sélectionne le style de formant du poly |
Shifter For- |
10 |
pitch shifter. |
mant Style |
|
|
Poly Pitch |
0–127 |
Règle le niveau de sortie du poly pitch |
Shifter |
|
shifter. |
Level |
|
|
Poly Pitch |
0–127 |
Règle le niveau de sortie de la voix natu- |
Shifter |
|
relle (votre voix non traitée). |
Natural |
|
|
Voice |
|
|
16
Ecouter les sons (mode Patch)
Si l’algorithme de patch est Keyboard~
Paramètre |
Réglage |
Explication |
|
|
|
Wave Level |
0–127 |
Règle le niveau de sortie de la forme |
|
|
d’onde au vocodeur. |
Carrier |
0–127 |
Règle le niveau de sortie du porteur au |
Level |
|
vocodeur. |
Carrier |
0–127 |
Détermine le temps de relâchement du |
Release |
|
porteur (entre le moment où vous relâchez |
|
|
la touche et celui où le son disparaît). |
Vocoder |
T00–T |
Sélectionne le type de formant du voco- |
Formant |
15 |
deur. |
Type |
|
|
Vocoder |
0–127 |
Règle le niveau de sortie du vocodeur. |
Level |
|
|
Vocoder |
0–127 |
Règle le niveau de sortie de la voix natu- |
Natural |
|
relle (le son de la forme d’onde non trai- |
Voice |
|
tée). |
Si l’algorithme de patch est Processor Type 1
Paramètre |
Réglage |
Explication |
|
|
|
MIC Level |
0–127 |
Règle le niveau de sortie du micro au |
|
|
vocodeur. |
Carrier |
0–127 |
Règle le niveau de sortie du porteur au |
Level |
|
vocodeur. |
Vocoder |
T00–T |
Sélectionne le type de formant du voco- |
Formant |
15 |
deur. |
Type |
|
|
Vocoder |
0–127 |
Règle le niveau de sortie du vocodeur. |
Level |
|
|
Vocoder |
0–127 |
Règle le niveau de sortie de la voix natu- |
Natural |
|
relle (votre voix non traitée). |
Voice |
|
|
Si l’algorithme de patch est Processor Type 2
Paramètre |
Réglage |
Explication |
|
|
|
MIC Level |
0–127 |
Règle le niveau de sortie du micro au |
|
|
vocodeur. |
Carrier |
0–127 |
Règle le niveau de sortie du porteur au |
Level |
|
vocodeur. |
Vocoder |
0–127 |
Règle le timbre du vocodeur. |
Tone |
|
|
Vocoder |
0–127 |
Règle le niveau de sortie du vocodeur. |
Level |
|
|
Vocoder |
0–127 |
Règle le niveau de sortie de la voix natu- |
Natural |
|
relle (votre voix non traitée). |
Voice |
|
|
17
Avec la VC-2, vous n’avez pas besoin de créer des patches à
partir de zéro: vous pouvez partir d’un algorithme de patch.
1.Choisissez l’algorithme (p. 6) du patch que vous voulez créer.
2.Sélectionnez un patch utilisant l’algorithme.
3.Assignez un nouveau nom à ce patch et sauve- gardez-le sous un numéro différent (p. 20).
4.Editez la copie du patch.
1.Appuyez sur [MODE].
La fenêtre “VC-2 MODE MENU” apparaît.
2.Touchez <PATCH>.
La page principale apparaît.
Quand la VC-2 démarre, la page principale du mode Patch apparaît d’abord.
3.Sélectionnez le patch à éditer (p. 14).
4.Touchez un des boutons dans le bas de l’écran pour sélectionner le groupe d’édition contenant les paramètres à régler.
Les paramètres sont répartis dans plusieurs groupes d’édition.
5.Touchez un des onglets à gauche de l’écran pour sélectionner la page d’édition voulue.
6.Lorsqu’une page d’édition est affichée, il suffit de toucher l’écran tactile pour régler les paramètres.
7.Lorsque l’édition d’un paramètre exige que vous entriez une valeur, amenez le curseur sur le cadre de valeur du paramètre. Tournez
ensuite la molette VALUE ou servez-vous de [INC] [DEC] pour modifier la valeur. Vous pouvez aussi modifier une valeur d’un glissement de doigt sur l’écran.
8.Répétez les étapes 4~7 pour effectuer les réglages système.
Les patches dont l’algorithme est Processor~ ne propo-
sent pas ce menu.
1.Touchez <▼MENU> dans la partie supérieure droite de l’écran.
Un menu déroulant apparaît.
2.Touchez <PATCH Tune> dans le menu déroulant.
La page “PATCH Tune” apparaît.
3.Modifiez les réglages des paramètres.
Paramètre |
Réglage |
Explication |
|
|
|
Coarse |
-48– |
Règle la hauteur du son du patch par |
(Patch |
+48 |
demi-tons sur une plage de ±4 octa- |
Coarse |
|
ves. |
Tune) |
|
|
Fine |
-50– |
Règle la hauteur du son du patch par |
(Patch Fine |
+50 |
cents sur une plage de ±50 cents. |
Tune) |
|
* Un cent est 1/100e de demi-ton. |
Scale Tune |
OFF, |
Activez ce paramètre lorsque vous |
(Scale Tune |
ON |
souhaitez utiliser une autre gamme |
Switch) |
|
que la gamme tempérée. La VC-2 |
|
|
permet de jouer sur le clavier en uti- |
|
|
lisant une autre gamme que la |
|
|
gamme tempérée. La hauteur est |
|
|
ajustée en cents par rapport à la |
|
|
gamme tempérée. |
C–B |
-100– |
Réglages de gamme. |
(Patch |
+100 |
|
Scale Tune) |
|
|
4. Touchez <Exit> pour quitter la page.
18
Créer/éditer un patch (mode Patch)
Gamme tempérée
Cette gamme divise une octave en 12 parties égales; elle est la gamme la plus utilisée par la musique occidentale. La VC-2 utilise la gamme tempérée lorsque le commutateur Scale Tune est sur “OFF”.
Gamme juste (tonique Do)
Avec cette gamme, les accords parfaits principaux ont un son plus pur qu’avec la gamme tempérée. Cependant, cet effet n’est obtenu que pour une seule tonalité: en cas de transposition, les accords deviendront ambigus.
Gamme arabe
Avec cette gamme, Mi et Si sont un quart de ton plus bas tandis que Do#, Fa# et Sol# sont un quart de ton plus haut que dans la gamme tempérée. Les intervalles entre Sol et Si, Do et Mi, Fa et Sol#, Sib et Do# ainsi que Mib et Fa# représentent des tierces naturelles et sont à mi-chemin entre une tierce majeure et une tierce mineure. Avec la VC-2, vous pouvez vous servir de la gamme arabe avec trois tonalités: en Sol, Do et Fa.
<Exemple>
Nom de la |
Gamme |
Gamme juste |
Gamme |
note |
tempérée |
(tonique Do) |
arabe |
|
|
|
|
C |
0 |
0 |
-6 |
C# |
0 |
-8 |
+45 |
D |
0 |
+4 |
-2 |
Eb |
0 |
+16 |
-12 |
E |
0 |
-14 |
-51 |
F |
0 |
-2 |
-8 |
F# |
0 |
-10 |
+43 |
G |
0 |
+2 |
-4 |
G# |
0 |
+14 |
+47 |
A |
0 |
-16 |
0 |
Bb |
0 |
+14 |
-10 |
B |
0 |
-12 |
-49 |
Vous pouvez transférer les réglages de patch, de configuration et système à un appareil MIDI externe. Ce transfert de blocs de données s’appelle “bulk dump”. Vous pouvez, par exemple, effectuer ce transfert quand vous branchez une seconde VC-2 (un second V-Synth XT) que vous voulez utiliser avec les
mêmes réglages que la première. Cette opération permet aussi d’archiver les réglages de sons et du système sur un dispositif MIDI externe (et de les recharger en cas de perte de données). Pour pouvoir transmettre des données à un appareil MIDI externe, branchez-le au V-Synth XT comme illustré ci-dessous.
MIDI IN
Séquenceur MIDI
MIDI OUT
POWER |
V-Synth XT
1.Touchez <▼MENU> dans la partie supérieure droite de l’écran.
Un menu déroulant apparaît.
2.Touchez <Data Transfer> dans le menu déroulant.
La fenêtre “Data Transfer” apparaît.
3.Sélectionnez le type de données à transmettre avec “Source”.
<ALL>: Patch, configuration, réglages de micro, réglages système
<SETUP+MIC Sets>: Configuration et réglages de micro
<SYSTEM>: Système
<PATCH>: Patch
Si vous avez choisi <PATCH>, spécifiez le patch à transmettre.
<WORK>: Transmet des patches utilisateur.
Les plages “FROM” et “TO” permettent de spécifier la série de patches (U001-U448) à transmettre.
<TEMP>: Transmet le patch de la zone temporaire.
19
Créer/éditer un patch (mode Patch)
4. Préparez la réception des données sur le dispo- |
|
5. Une fois l’entrée du nom terminée, touchez |
||||
|
||||||
|
sitif MIDI externe et touchez <Execute> pour |
|
|
<OK> pour confirmer le nom du patch. |
||
|
lancer le transfert. |
|
|
|
||
|
|
|
Sauvegarder des patches |
|||
|
Pendant la transmission des données, l’écran affiche le |
|
|
|||
|
|
|
(PATCH Write) |
|||
|
message “Transmitting…”. Une fois le transfert terminé, |
|
|
|||
|
“COMPLETED!” apparaît. |
|
Si vous mettez l’appareil hors tension ou si vous changez de |
|||
|
|
|
|
|
||
|
|
|
|
|
son sans sauvegarder les changements effectués, ceux-ci sont |
|
|
|
|
|
|
||
|
|
|
|
|
perdus. Pour conserver le son modifié, sauvegardez-le. |
|
|
Vous pouvez arrêter le transfert en cours en touchant |
|
Quand vous éditez un patch, le message “EDITED” apparaît |
|||
|
<ABORT>. |
|
dans le coin supérieur gauche de l’écran. Quand vous sauve- |
|||
|
|
|
|
|
||
|
|
|
|
|
gardez le patch, l’indication “EDITED” disparaît. |
|
Nommer un patch (PATCH Name) |
|
|
||||
|
|
|
|
|||
Avant de sauvegarder le patch, attribuez-lui un nouveau nom. |
|
|
Lors de la sauvegarde, vous remplacez les anciennes don- |
|||
1. Assurez-vous que le patch à nommer est |
|
|
||||
|
|
nées de la mémoire de destination par les nouvelles. |
||||
|
sélectionné. |
|
1. Assurez-vous que le patch à sauvegarder est |
|||
|
|
|
|
|
||
2. Touchez <▼MENU> dans la partie supérieure |
|
|
sélectionné. |
|||
|
droite de l’écran. |
|
2. Touchez <▼MENU> dans la partie supérieure |
|||
|
Un menu déroulant apparaît. |
|
||||
|
|
|
droite de l’écran. |
|||
|
|
|
|
|
|
|
3. Touchez <PATCH Name> dans le menu |
|
|
Un menu déroulant apparaît. |
|||
|
déroulant. |
|
3. Touchez <PATCH Write> dans le menu |
|||
|
La fenêtre “PATCH Name” apparaît. |
|
||||
|
|
|
déroulant. |
|||
|
|
|
|
|
|
|
4. Touchez les touches alphabétiques ou numéri- |
|
|
La fenêtre “PATCH Write” apparaît. |
|||
|
ques affichées à l’écran pour entrer le nom |
|
4. Tournez la molette VALUE pour sélectionner le |
|||
|
dans le cadre de texte. |
|
||||
|
|
|
numéro du patch de destination. |
|||
|
Les touches affichées à l’écran ont les fonctions suivantes. |
|
|
|||
|
|
|
Vous pouvez toucher <ReName> et renommer le patch à |
|||
|
<←><→>: Amènent le curseur à l’endroit voulu dans le |
|
|
|||
|
|
|
sauvegarder. |
|||
|
cadre de texte. |
|
|
|||
|
|
|
En touchant <Compare>, vous pouvez vérifier le contenu |
|||
|
<SHIFT>: Activez ce bouton pour avoir accès aux majus- |
|
|
|||
|
|
|
du patch de destination. |
|||
|
cules ou aux symboles. |
|
|
|||
|
|
|
|
|||
|
<Insert>: Activez ce bouton pour insérer un caractère à |
|
5. Touchez <Execute> pour effectuer la sauve- |
|||
|
l’emplacement du curseur. |
|
|
garde. |
||
|
<Clear>: Efface tous les caractères du cadre de texte. |
|
|
|
||
|
<Delete>: Efface le caractère à l’emplacement du curseur. |
|
Ecouter le patch de destination |
|||
|
<Back>: Efface le caractère précédant l’emplacement du |
|
(Compare) |
|||
|
curseur. |
|
||||
|
|
Avant de sauvegarder un patch, vous pouvez écouter les don- |
||||
|
|
|
|
|
||
|
|
|
|
|
nées du patch de destination pour vous assurer qu’il s’agit |
|
|
Vous pouvez aussi déplacer le curseur en appuyant sur |
|
bien d’un patch que vous ne voulez pas conserver. Cette fonc- |
|||
|
|
tion peut sauver des chefs-d’œuvre en passe d’être irréversi- |
||||
|
les boutons de curseur [ ][ ]. Une pression sur [ ] |
|
||||
|
|
blement effacés. |
||||
|
transforme le caractère situé à l’emplacement du curseur |
|
||||
|
|
|
|
|||
|
en majuscule tandis qu’une pression sur [ ] le trans- |
|
|
|
||
|
forme en minuscule. |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20
Créer/éditer un patch (mode Patch)
1. Suivez la procédure décrite sous “Sauvegarder |
|
|
des patches (PATCH Write)” jusqu’à l’étape 4 |
Si vous choisissez le patch “INITPATCH” comme desti- |
|
pour sélectionner le patch de destination. |
||
nation, la copie n’aura pas lieu. |
||
|
2. Touchez <Compare> pour l’activer.
Vous pouvez alors jouer avec le son du patch de destina- |
|
|
|
|
|
|
|
tion pour la sauvegarde. |
|
Les définitions de contrôleur qui sont copiées dépendent |
|
3. Ecoutez le patch se trouvant dans la mémoire |
|
de l’algorithme du patch. Si les patches Source et Destina- |
|
|
tion utilisent différents algorithmes, seuls les réglages |
||
de destination pour vous assurer qu’il peut être |
|
||
|
qu’ils ont en commun sont copiés. |
||
effacé. |
5. Touchez <Execute> pour effectuer la copie. |
|
Lorsque vous l’écoutez avec la fonction Compare, le |
Effacer des patches (PATCH Delete) |
||
|
|
|||
|
patch peut avoir un son légèrement différent. |
1. Assurez-vous que le patch à effacer est |
||
4. Si vous voulez changer de patch de destination, |
sélectionné. |
|||
|
servez-vous de la molette VALUE pour sélec- |
2. Touchez <▼MENU> dans la partie supérieure |
||
|
tionner un nouveau numéro. |
|||
|
droite de l’écran. |
|||
|
|
|
||
5. Touchez <Execute> pour effectuer la sauve- |
Un menu déroulant apparaît. |
|||
|
garde. |
3. Touchez <PATCH Delete> dans le menu |
||
|
|
|
||
|
|
|
déroulant. |
|
Copier les définitions de contrôleurs |
|
|||
|
La fenêtre “PATCH Delete List” apparaît. |
|||
d’un patch (Patch Controller Copy) |
|
4. Dans cette liste, sélectionnez le patch à effacer. |
||
1. |
Vérifiez que vous avez bien sélectionné le patch |
Tournez la molette VALUE ou servez-vous de |
||
|
dont vous voulez copier les définitions de |
[INC][DEC] pour sélectionner un patch. Vous pouvez |
||
|
aussi sélectionner un patch en le touchant à l’écran. |
|||
|
contrôleur. |
|||
|
Les touches affichées à l’écran ont les fonctions suivantes. |
|||
2. Touchez <▼MENU> dans la partie supérieure |
||||
<P001-U192>: Change les boutons aux deux bords de |
||||
|
droite de l’écran. |
|||
|
l’écran en P001-U192. |
|||
|
Un menu déroulant apparaît. |
<U193-U448>: Change les boutons aux deux bords de |
||
3. |
Touchez <PATCH Ctrl> dans le menu déroulant. |
l’écran en U193-U448. |
||
|
La fenêtre “Patch Controller Copy” apparaît. |
<Algorithm>: Change les boutons de part et d’autre de |
||
|
l’écran en algorithme de patch. |
|||
4. Choisissez la destination de la copie avec la |
||||
< << >: Retourne à la page précédente. |
||||
|
molette VALUE. |
|||
|
< >> >: Passe à la page suivante. |
|||
|
Si vous choisissez le même patch utilisateur pour FROM |
|||
|
5. Pour exécuter l’opération, touchez <Execute>. |
|||
|
et TO (plage de la destination), ce patch sera la seule des- |
|||
|
|
|||
|
tination de la copie. |
|
||
|
Si vous choisissez des patches différents pour FROM et |
Les patches préprogrammés (preset) ne peuvent pas être |
||
|
TO, les patches compris dans cette plage serviront de des- |
|||
|
effacés. |
|||
|
tination pour la copie. |
|||
|
|
21
