Mode d'emploi
DCAC
FET
POWERED
AC & BATTERY
Page 2
2
Merci et félicitations pour votre choix de l'accordeur chromatique TU-2 BOSS.
Avant d'utiliser cette unité, lisez attentivement les sections intitulées : “CONSIGNES DE
SECURITE” et “REMARQUES IMPORTANTES” (p. 28–34; 5–7). Ces sections fournissent des
informations importantes concernant le bon fonctionnement de l'unité. De plus, pour vous
assurer une bonne compréhension de chaque fonction offerte par votre nouvel appareil, le
mode d'emploi doit être lu dans sa totalité. Le manuel doit être sauvegardé et conservé à
disposition pour référence ultérieure.
Copyright © 1998 BOSS CORPORATION
Tous droits réservés. Aucune partie de cette publication ne peut être reproduite sous aucune
forme sans la permission écrite de BOSS CORPORATION.
Page 3
3
Concept
• L'accordeur idéal pour utilisation en situation de direct en concert.
• Comme le TU-2 utilise la même forme et la même structure que les autres
pédales d'effet BOSS, il offre une excellence résistance et permet une connexion
aisée avec les autres unités d'effet.
• La sortie OUTPUT est neutralisée quand la fonction d'accord est activée, vous
permettant de vous accorder sans être entendu.
• Les diodes haute luminosité permettent de vous accorder visuellement même en
extérieur au soleil.
• Vous pouvez choisir parmi deux types d'affichage : CENT (mouvement normal
de type aiguille), ou STREAM (un flux de diodes indique l'écart de hauteur).
• En plus du mode chromatique qui indique le nom de la note identifiée dans le
son entrant, vous pouvez également utiliser le mode Guitar/Bass qui affiche le
numéro de corde (les basses 5 cordes sont acceptées).
Page 4
4
• En mode Guitar/Bass, vous pouvez utiliser un "Flat Tuning" (un demi-ton en
dessous) ou un "Double Flat Tuning" (un ton en dessous).
• Quand l'accordeur est éteint, une fonction d'économie de pile minimise la
consommation.
• En utilisant l'adaptateur secteur (vendu séparément) avec les prises d'entrée/
sortie CC 9 V, vous pouvez également vous en servir pour alimenter d'autres
pédales d'effet.
Page 5
5
REMARQUES IMPORTANTES
En plus des éléments donnés dans “EMPLOI SANS DANGER DE L’UNITÉ” en page 28-34, veuillez
lire et suivre les conseils suivants :
Alimentation : Emploi des piles
• N’utilisez pas pour cette unité un circuit
d’alimentation servant déjà à un appareil
générateur de parasites (tel qu’un moteur
électrique ou un système variateur de
lumière).
• L’adaptateur secteur génèrera de la
chaleur après plusieurs heures d’usage
consécutif. Cela est normal et ne doit pas
être une cause d’inquiétude.
• Les piles doivent toujours être installées
ou remplacées avant connexion aux
autres appareils. De cette façon, vous
pouvez prévenir les mauvais
fonctionnements et/ou dommages causés
aux enceintes et autres appareils.
• Une pile a été installée dans l’unité à la
sortie d’usine. La durée de vie de cette pile
peut être limitée, car son but premier est
de vous permettre le test immédiat de la
pédale.
• Avant de faire les connexions, éteignez
toutes les unités. Cela aidera à prévenir
mauvais fonctionnements et/ou
dommages causés aux enceintes ou autres
appareils.
Emplacement
• Utiliser cette unité près d’amplificateurs
de puissance (ou autres équipements
contenant de gros transformateurs) peut
induire des parasites. Pour éliminer le
Page 6
6
problème, changez l’orientation de l’unité
ou éloignez-la de la source d’interférence.
• N’exposez pas l’unité au soleil, ne la
placez pas près d’appareils irradiant de la
chaleur, ne la laissez pas dans un véhicule
fermé et de façon générale, ne la
soumettez pas à des températures
extrêmes. Une chaleur excessive peut
déformer ou décolorer l’unité.
• Pour éviter un court-circuit, évitez
d'utiliser cette unité dans une zone sujette
à l'humidité.
Maintenance
• Pour le nettoyage quotidien, essuyez
l’unité avec un chiffon sec et doux, à la
rigueur légèrement humecté d’eau. Pour
les taches rebelles, utilisez un détergent
léger et non abrasif. Ensuite, essuyez
soigneusement l’unité avec un chiffon sec
et doux.
• N’utilisez pas d’essence, diluant, alcool
ou solvant d’aucune sorte pour éviter les
risques de décoloration et/ou
déformation.
Précautions additionnelles
• Traitez avec soin curseurs, boutons ou
autres commandes de l’unité ainsi que ses
prises et connecteurs. Un maniement
brutal peut entraîner des mauvais
fonctionnements.
Page 7
7
•Ne tapez jamais et n'appliquez pas de
pression excessive sur l'afficheur.
• Pour connecter/déconnecter les câbles,
saisissez le connecteur lui-même – ne
tirez jamais sur le câble. De cette façon,
vous évitrez de provoquer des court-
circuits ou d’endommager les éléments
internes du câble.
• Pour éviter de géner vos voisins, essayez
de conserver le volume de l’unité à des
niveaux raisonnables. Vous pouvez
préférer utiliser des écouteurs pour ne plus
avoir à vous soucier de votre entourage
(particulièrement la nuit).
Page 8
8
Description externe
1. Prise d'entrée CC 9V
Un adapteur secteur (série PSA BOSS :
vendu séparément) peut être connecté à
cette prise. Si un adaptateur est utilisé, vous
pourrez jouer aussi longtemps que vous le
voulez sans vous soucier de l'état de la pile.
* Dès que vous connectez l'adapteur secteur,
l'unité est activée.
2. Prise de sortie CC 9V
Quand un adaptateur secteur est utilisé,
vous pouvez connecter un cordon CC
parallèle PCS-20A (vendu séparément) pour
alimenter d'autres unités d'effet 9V.
* Cette alimentation ne peut être fournie
quand le TU-2 fonctionne sur pile.
* Quand vous utilisez la prise de sortie CC 9 V,
assurez-vous que la consommation totale du
TU-2 et des autres effets ainsi enchaînés
n'excède pas 200 mA.
6
4
1 82
3
7
5
10 9
12
11
13
Page 9
9
3. Affichage de mesure
Cet affichage indique la différence de
hauteur du son entrant par rapport au nom
de note ou numéro de corde affiché dans
l'indicateur de nom de note/numéro de note.
Affichage au centième (CENT)
La diode qui s'allume sera d'autant plus vers
la gauche que la hauteur sera en-dessous de
celle recherchée, et d'autant plus vers la
droite qu'elle sera au-dessus. La hauteur est
correcte quand la diode centrale (verte)
s'allume.
Affichage en flux (STREAM)
L'écart de la hauteur reçue s'affichera par un
flux de diodes vers la gauche ou la droite.
Les diodes iront vers la gauche quand la
hauteur est insuffisante et vers la droite
quand elle est trop élevée.
Quand l'écart de hauteur diminue, le flux se
ralentit et le flux s'arrête quand la hauteur est
correcte.
4. Indicateur de nom de note /
numéro de corde
En mode chromatique, il indique le nom de
note.
En mode Guitar/Bass; il indique le numéro
de corde.
Page 10
10
5. Indicateurs guides d'accord
Ils s'allument pour indiquer grossièrement
l'accord.
La hauteur est trop faible
La hauteur est trop élevée
La hauteur est correcte
(+/-3 centièmes)
6. Commutateur de sélection de
mode
Ce commutateur change le mode d'accord.
A la première pression, l'affichage graphique
clignote pour indiquer le mode actuel. Si
vous pressez à vouveau ce commutateur,
l'affichage passera en revue les modes
suivants, et le mode correspondant
s'allumera.
Basse (double-flat)
Basse (flat)
Basse
Guitare
Guitare (flat)
Guitare (double-flat)
Chromatique
Bass Chromatic
Bass Flat
Bass Double Flat
Guitar
Guitar Flat
Guitar Double Flat
Page 11
11
7. Commutateur de sélection
STREAM/CENT
Ce sélecteur détermine la méthode
d'affichage. L'afficheur indiquera la
méthode sélectionnée environ 2 secondes
après sélection.
8. Indicateur CHECK
Indique si l’effet est ON ou OFF et agit
comme témoin de pile.
L’indicateur s’allume quand l’effet est ON.
S’il s’affaiblit ou ne s’allume plus quand
l’effet est ON, la pile est trop faible et doit
être remplacée immédiatement. Pour plus
d'informations sur la procédure, référez vous
à "Changement de la pile" (page 23).
9. Prise INPUT
Utilisez cette prise pour connecter la guitare/
basse électrique que vous désirez accorder.
* La prise INPUT sert également de
commutateur d’alimentation quand vous
utilisez l’alimentation par pile. L'accordeur
est mis sous tension quand une fiche est
insérée en prise INPUT et hors tension quand
il n’y a pas de fiche. Si vous n’utilisez pas
l’accordeur, veillez donc à déconnecter
toute fiche connectée en prise INPUT.
10. Prise OUTPUT
Connectez votre amplificateur ou autre
unité d'effet à cette prise.
Quand l'accordeur est hors service, cette
prise produira le signal de l'instrument
connecté en prise INPUT. Quand il est en
service, aucun son n'est produit par cette
prise, aussi utilisez cette prise si vous désirez
vous accorder en silence.
Page 12
12
11. Prise BYPASS
Connectez votre ampli ou autre unité d'effet
à cette prise. Cette prise produira toujours le
signal de l'instrument connecté à la prise
INPUT. Utilisez cette prise si vous acceptez
d'être entendu alors que vous vous
accordez.
12. Commutateur de pédale
Presser ce commutateur activera/désactivera
l'accordeur.
13. Vis
Cette vis est à desserrer pour ouvrir la pédale
et remplacer la pile. Pour des instructions sur
la façon de remplacer la pile, référez-vous à
“CHANGEMENT DE LA PILE” (page 23).
Page 13
13
Connexions
* Avant de connecter ou déconnecter tout cordon de liaison, assurez-vous que les commandes de
volume de tous vos appareils soient au minimum. Cela aidera à prévenir tout dommage causé aux
composants du système.
* Pour prévenir des mauvais fonctionnements et/ou dommages causés aux enceintes ou autres appareils,
baissez toujours le volume et éteignez tous les appareils avant de faire toute connexion.
* S'il y a des piles dans l'unité, alors qu'un adaptateur secteur est utilisé, le fonctionnement normal se
poursuivra, même si l'alimentation est interrompue.
o
Cordon CC parallèle (PCS-20A : optionnel)
(OUTPUT) Si vous ne désirez pas être entendu pendant l'accord
Adaptateur secteur
(série PSA : optionnel )
OUT DC 9V /
200 mA
Guitare électrique
Basse électrique
Amplificateur
Autres pédales
d'effet BOSS
(BYPASS) Si vous voulez être entendu pendant l'accord
AC Adaptor
(PSA-Series: opti
OUT DC 9V /
200 mA
(OUTPUT) If you do not want to be heard while tuning
Parallel DC cord (PCS-20A: optional)
Electric Guitar
Electric Bass
(BYPASS) If you want to be heard while tuning
effect units
Boss compact other
Amplifier
Page 14
14
Mise sous tension
* Veillez à toujours baisser le niveau de volume de votre ampli avant de mettre sous tension.
Même avec le volume complètement abaissé, vous entendrez toujours un peu de son à la mise
sous tension, mais cela est normal et n'indique par un mauvais fonctionnement.
Si vous utilisez un adaptateur secteur
L'appareil sera mis sous tension quand vous
connecterz l'adapteur secteur à la prise
d'entrée CC 9V.
Si vous utilisez une pile
L'appareil sera mis sous tension quand vous
insèrerez une fiche jack dans la prise INPUT.

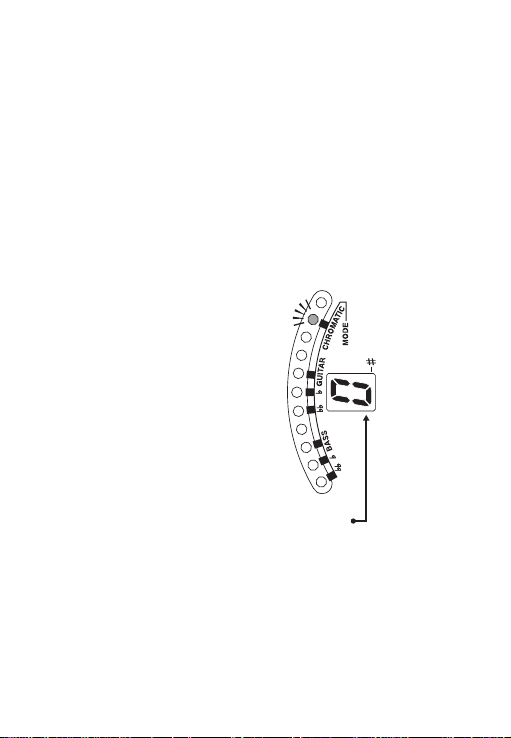

A la mise sous tension, l'afficheur s'allume pour indiquer le mode d'accord actuel. Ensuite,
l'indicateur de nom/numéro de note indique le chiffre des unités de hauteur standard
actuellement sélectionné.
440 Hz
Page 15
15
Accord en mode chromatique
* Si vous désirez changer la hauteur standard, alors faites cela avant de commencer à vous
accorder (page 20).
1. Pressez le commutateur de sélection de
mode pour allumer “CHROMATIC”.
* Quand le TU-2 sort d'usine, le mode
Chromatic est sélectionné.
2. Si l'accordeur n'est pas en service
(CHECK doit être allumé), pressez la
pédale pour l'activer.
3. Jouez une note sur votre instrument.
Le nom de la note la plus proche de la
hauteur du son reçu apparaîtra dans
l'indicateur de nom de note/numéro de
corde, et l'afficheur graphique indiquera
l'écart de hauteur.
(Affichage de nom de note)
C C# D D#
E F F# G
G# A A# B
(en vous rappelant que l'accordeur suit la notation
anglaise; C=do, D=ré, E=mi, F=fa, G=sol, A=la et
B=si)
4. Accordez votre instrument.
Page 16
16
Accord en mode Guitar
* Si vous désirez changer la hauteur standard, faites-le avant de commencer l'accord (page 20).
1. Pressez le commutateur de sélection de
mode plusieurs fois pour allumer
“GUITAR” .
Si vous utilisez un accord en flat tuning
(un demi-ton plus bas), faites s'allumer
“
”. Si vous utilisez un accord en double
flat tuning (un ton en-dessous), faites
s'allumer “
” .
Flat tuning
Double flat tuning
Page 17
17
2. Si l'accordeur n'est pas en service
(CHECK doit être allumé), pressez la
pédale pour l'activer.
3. Jouez une note sur votre instrument.
Le numéro de corde la plus proche de la
hauteur du son reçu apparaîtra dans
l'indicateur de nom de note/numéro de
corde, et l'afficheur graphique indiquera
l'écart de hauteur.
(Affichage de numéro de corde)
1ère corde E 2e corde B
3e corde G 4e corde D
5e corde A 6e corde E
4. Accordez votre instrument.
Page 18
18
Accord en mode Bass
* Si vous désirez changer la hauteur standard, faites-le avant de commencer l'accord (page 20).
1. Pressez le commutateur de sélection de
mode plusieurs fois pour allumer
“BASS”.
Si vous utilisez un accord en flat tuning
(un demi-ton plus bas), faites s'allumer
“
”. Si vous utilisez un accord en double
flat tuning (un ton en-dessous), faites
s'allumer “
” .
Flat tuning
Double flat tuning
Page 19
19
2. Si l'accordeur n'est pas en service
(CHECK doit être allumé), pressez la
pédale pour l'activer.
3. Jouez une note sur votre instrument.
Le numéro de corde la plus proche de la
hauteur du son reçu apparaîtra dans
l'indicateur de nom de note/numéro de
corde, et l'afficheur graphique indiquera
l'écart de hauteur.
(Affichage de numéro de corde)
1r corde G 2e corde D
3e corde A 4e corde E
5e corde B
4. Accordez votre instrument.
Page 20
20
Réglage de la hauteur standard
1. Pressez simultanément le commutateur
de sélection de mode et le commutateur
de sélection STREAM/CENT.
2. Le chiffre des unités de la hauteur
standard actuellement sélectionnée (0
pour 440 Hz) clignotera dans l'affichage
de nom de note/numéro de corde.
3. Pressez le commutateur de sélection de
mode pour changer la hauteur standard
comme suit.
440 441 442 443
Quand vous pressez le commutateur de
sélection STREAM/CENT, la hauteur
standard change comme suit.
La hauteur standard sera mémorisée
jusqu'à extinction de l'accordeur.
Lorsque vous éteignez l'accordeur, la
hauteur standard revient à 440 Hz.
439 438 445 444
440 441 442 443
439 438 445 444
Page 21
21

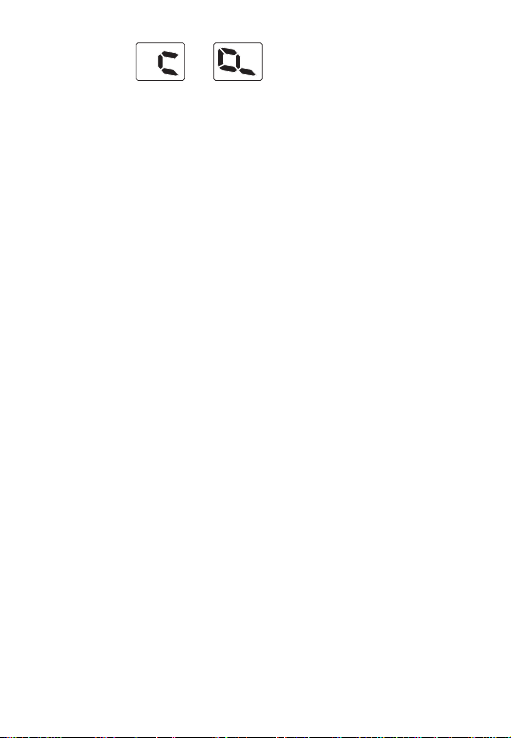

Mémorisation de la hauteur standard
Avec les réglages d'usine, le TU-2 retournera à la hauteur standard de 440 Hz à l'extinction.
Si vous désirez laisser la hauteur standard à un réglage autre que 440 Hz, vous pouvez utilisez
la procédure suivante pour mémoriser la hauteur standard.
1. Mettez sous tension l'appareil en tenant enfoncé le commutateur de sélection
de mode. L'indicateur de nom de note/numéro de corde indiquera "n" (hauteur
standard non mémorisée).
2. En gardant enfoncé le commutateur de sélection de mode, pressez le
commutateur de sélection STREAM/CENT pendant deux secondes pour que
l'indicateur nom de note/numéro de corde indique “P“ (hauteur standard
mémorisée).
3. Quand vous relâchez le commutateur de sélection de méthode d'affichage et le
commutateur de sélection de mode, le TU-2 retourne au fonctionnement normal.
Avec ce réglage, la hauteur standard sera mémorisée même après extinction de l'appareil.
Page 22
22
Démonstration automatique
1. Mettez sous tension en tenant enfoncé le commutateur de sélection STREAM/CENT.
2. Gardez enfoncé le commutateur environ 2 secondes.
3. Le mode d'affichage de démonstration commencera. Relâchez le commutateur.
4. La démonstration se poursuivra jusqu'à ce que vous éteignez l'accordeur et le rallumiez
ou jusqu'à ce que vous utilisez le commutateur de pédale.
* N'utilisez pas ce mode alors l'alimentation est faite par la pile car cela épuiserait celle-ci.
Page 23
23
CHANGEMENT DE LA PILE
Quand l’indicateur s’affaiblit et ne s’allume
plus du tout alors que l’unité est sous
tension, cela signifie que la pile est épuisée
et doit être remplacée.
Remplacez la pile en suivant les étapes ci-
après.
1 Desserrez la vis à l’avant de la pédale et
relevez le couvercle de cette dernière
pour l’ouvrir.
* La vis peut être laissée dans la pédale
pendant le changement de la pile.
2 Retirez la pile de son emplacement et
déconnectez la fiche qui la retient.
3 Connectez la fiche à la nouvelle pile et
placez celle-ci dans son emplacement.
* Veillez à respecter la polarité (+/-).
4 Faites glisser le ressort sur sa base à
l’arrière de la pédale, puis refermez la
pédale.
* Evitez de pincer le cordon de pile dans le
ressort.
5 Enfin, insérez la vis dans le rail de
guidage et serrez-la correctement.
Thumbscrew
Pedal
Pédale
Vis
Base du ressort
Spring Base
Ressort
Coil Spring
Cordon de la
pi le
Battery Snap Cord
Guide
Bush
Hole
Ra il de
g uidage
Battery
Housing
Em plac ement
de la pile
Batterie 9V
9V Battery
Fiche de la pile
Battery Snap
Page 24
24
Différents types d'accord
En utilisant le mode
Chromatic, vous pouvez
vous accorder de différentes
façons. D'abord, accordez
vous normalement pour que
chaque corde soit accordée.
Ensuite, référez-vous au
tableau suivant et ajustez
chaque corde sur le nom de
note approprié.
Accord normal
Augm. / Dim.Nom de note
6e corde — E
5e corde — A
4e corde — D
3e corde — G
2e corde — B
1r corde — E
Open D
Augm. / Dim.Nom de note
6e corde
D
5e corde — A
4e corde — D
3e corde
F#
2e corde
A
1r corde
D
Open E
Augm. / Dim.Nom de note
6e corde — E
5e corde
B
4e corde
E
3e corde
G#
2e corde — B
1r corde — E
Open G
Augm. / Dim.Nom de note
6e corde
D
5e cordeG4e corde — D
3e corde — G
2e corde — B
1r corde
D
Open A
Augm. / Dim.Nom de note
6e corde — E
5e corde — A
4e corde
E
3e corde
A
2e corde
C#
1r corde — E
Page 25
25
Drop D
Augm. / Dim.Nom de note
6e corde
D
5e corde — A
4e corde — D
3e corde — G
2e corde — B
1r corde — E
DADGAD
Augm. / Dim.Nom de note
6e corde
D
5e corde — A
4e corde — D
3e corde — G
2e corde
A
1r corde
D
Flat Tuning
(Guitar
est possible)
Augm. / Dim.Nom de note
6e corde
D#
5e cordeG#4e corde
C#
3e corde
F#
2e corde
A#
1r corde
D#
Double flat Tuning
(Guitar
est possible)
Augm. / Dim.Nom de note
6e corde
D
5e cordeG4e corde
C
3e corde
F
2e corde
A
1r corde
D
Un ton1/2 plus bas
Augm. / Dim.Nom de note
6e corde
C#
5e corde
F#
4e corde
B
3e corde
E
2e corde
G#
1r corde
C#
2 tons plus bas
Augm. / Dim.Nom de note
6e corde
C
5e corde
F
4e corde
A#
3e corde
D#
2e corde
G
1r corde
C
Page 26
26
Caractéristiques
TU-2: Accordeur chromatique
Hauteur de référence . A4 = 438 à 445 Hz (par palier de 1 Hz)
Plage d'accord ........... do0 (16.35 Hz) à do8 (4186 Hz)
Précision d'accord ..... +/-3 centièmess
IMpédance d'entrée ... 1 MΩ
Commandes ............... Commutateur de sélection STREAM/CENT, commutateur de sélection
de mode, commutateur de pédale
Indicateurs ................. Afficheur graphique, indicateur de nom de note/numéro de corde,
indicateurs de guide d'accord, indicateur de contrôle de pile et mise
en service
Connecteurs ............... INPUT, prise OUTPUT, prise BYPASS, prise DC9V IN, prise DC9V
OUT
Alimentation .............. CC 9V: pile sèche (6F22/9V), Adaptateur secteur (série PSA,
optionnelle)
Intensité électrique ..... 55 mA (Max.)
* Durée de vie estimée de la pile en utilisation continue :
Carbone: 1,5 heure (quand l'accordeur est contamment allumé)
6 heures (quand l'accordeur est allumé 1 mn et éteint 3mn)
Alkaline: 6 heures (quand l'accordeur est contamment allumé)
Ces valeurs varient en fonction des réelles conditions d'utilisation.
Page 27
27
Dimensions ................ 70 (L) x 125 (P) x 55 (H) mm
Poids .......................... 420 g (avec pile)
Accessoires ................ Mode d'emploi; Pile sèche; 6F22/9V (Carbone),
Options ...................... Adaptateur secteur série PSA, Cordon parallèle CC PCS-20A
* Dans l'intérêt du développement de ce produit, les caractéristiques et/ou apparence sont sujettes
à modification sans préavis.
Page 28
28
CONSIGNES DE SECURITÉ
OBSERVEZ TOUJOURS CE QUI SUIT
Sert aux instructions destinées à alerter
l'utilisateur d'un risque de blessure ou
de dommage matériel en cas d'emploi
incorrect de l'unité.
* Les dommages matériels se réfèrent
aux dommages ou autres effets
négatifs causés au lieu d'utilisation et
à tous ses éléments, ainsi qu'aux
animaux domestiques.
Sert aux instructions destinées à alerter
l'utilisateur d'un risque mortel ou de
blessure grave en cas d'utilisation
incorrecte de l'unité.
Le symbole
●
alerte l'utilisateur de ce qui doit être
fait. Ce qui doit être fait est indiqué par l'icône
contenue dans le cercle. Dans le cas du symbole de
gauche, cela signifie que le cordon d'alimentation doit
être débranché de la prise murale.
AVERTISSEMENT
PRECAUTION
Le symbole alerte l'utilisateur d'instructions importantes
ou de mise en garde. La signification du symbole est
déterminée par ce que contient le triangle. Dans le cas du
symbole de gauche, il sert pour des précautions générales,
des mises en garde ou alertes vis-à-vis d'un danger.
Le symbole prévient l'utilisateur des interdits. Ce
qui ne doit spécifiquement pas être fait est indiqué
dans le cercle. Dans le cas du symbole de gauche, cela
signifie que l'unité ne doit jamais être démontée.
INSTRUCTIONS POUR LA PREVENTION D'INCENDIE, CHOC ÉLECTRIQUE OU BLESSURE
A propos des symboles Avertissement et Précaution
A propos des symboles
Page 29
29
• Avant d’utiliser cette unité, veillez à
lire les instructions ci-dessous et dans
le mode d’emploi.
..........................................................................................
• N’ouvrez pas l’unité et
n’accomplissez aucune modification
interne.
..........................................................................................
• N’essayer pas de réparer l’unité, ni
de remplacer ses éléments internes
(sauf si ce manuel vous donne des
instructions spécifiques pour cela).
Faites faire toute intervention par
votre revendeur ou un service de
maintenance qualifié.
..........................................................................................
• N’utilisez pas et ne stocker pas l’unité
dans des lieux:
• Sujets à des températures extrêmes
(comme au soleil dans un véhicule
fermé, près d’un conduit de
chauffage ou encore sur un appareil
de chauffage)
• Moites (salles de bains, buanderies,
sur des sols mouillés)
• Humides
• Poussiéreux
• Sujets à de hauts niveaux de vibration.
..........................................................................................
• Assurez-vous que l’appareil soit
toujours placé sur un plan sûr et
stable. Ne le posez jamais sur un
stand incliné et qui pourrait basculer.
..........................................................................................
AVERTISSEMENT
Page 30
30
avec un ampli et des écouteurs ou des
enceintes, peut produire des niveaux
sonores risquant d’entraîner une
perte auditive permanente. Ne
l’employez pas durant de longues
périodes à fort niveau de volume ni à
un niveau inconfortable. Si vous
ressentez une perte auditive ou des
bourdonnements d’oreille, cessez
immédiatement toute utilisation et
• Cette unité, seule ou en combinaison
fourni avec cette unité (PSA-
120/230/240). Assurez-vous que la
tension électrique de votre installation
correspond bien à celle indiquée sur
l’adaptateur. D’autres adaptateurs
peuvent employer une polarité
• N’utilisez que l’adaptateur secteur
différente ou bien être conçus pour une
consultez un spécialiste de l’audition.
autre tension et leur emploi pourrait
causer mauvais fonctionnements,
dommages ou chocs électriques
..........................................................................................
inflammable, pièce, épingle, etc.) ou
liquide d’aucune sorte (eau, soda,
..........................................................................................
• Evitez d’endommager le cordon
etc.) pénétrer dans l’unité.
• Ne laissez aucun objet (élément
d’alimentation. Ne le tordez pas
excessivement, ne marchez pas
..........................................................................................
dessus, ne placez aucun objet lourd
dessus, tc. Un cordon endommagé
peut facilement devenir la cause d’un
choc ou d’un incendie. N’employez
jamais un cordon après qu’il ait été
endommagé.
Page 31
31
enfants, un adulte doit veiller à ce
que l’enfant puisse suivre les règles
d’emploi sans danger de l’unité.
• Dans les maisons où vivent de petits
débranchez de la prise murale
l’adaptateur et contactez le SAV de
votre revendeur ou un service de
• Eteignez immédiatement l’unité,
(ne la laissez pas tomber)
..........................................................................................
• Protégez l’unité des chocs violents.
maintenance Roland qualifié lorsque:
d’alimentation ou la fiche a été
endommagé
• L’adaptateur, le cordon
d’alimentation de l’unité une prise
..........................................................................................
• Des objets sont tombés dans l’unité
murale avec un nombre excessif
• Ne faites pas partager au cordon
ou du liquide s’est répandu à
l’intérieur
• L’unité a été exposée à la pluie (ou
d’autres unités. Soyez particulièrement
attentif avec des multiprises. La
puissance totale utilisée par tous les
appareils connectés ne doit jamais
excéder la puissance (watts/ampères)
de la multiprise. Une demande
excessive peut augmenter la
température du câble et même
entraîner une fusion.
d’une façon ou d’une autre a été
mouillée)
normalement ou montre une
altération de ses performances.
..........................................................................................
• L’unité ne semble pas fonctionner
Page 32
32
doivent être placés de façon à ce que
PRECAUTIONS
leur position n’interfère pas avec leur
propre ventilation.
• L’unité et l’adaptateur secteur
de l'adaptateur secteur lors du
..........................................................................................
branchement au secteur ou à l'unité.
• Saisissez toujours la fiche ou le corps
une longue période, déconnectez
..........................................................................................
• Si l’appareil doit resté inutilisé durant
étranger, contactez votre revendeur
ou un service de maintenance
..........................................................................................
qualifié.
• Avant d’utiliser l’unité dans un pays
chauffées, rechargées, démantelées
..........................................................................................
ou lancées dans un foyer ou de l’eau.
..........................................................................................
• Les piles ne doivent jamais être
l’adaptateur secteur de la prise
murale.
..........................................................................................
Page 33
33
• Evitez de pincer cordons et câbles. De
plus, tous les cordons et câbles
doivent être placés hors de portée des
enfants.
..........................................................................................
• Ne montez jamais sur l’unité et ne la
surchargez d’aucun objet lourd.
..........................................................................................
• Ne saisissez jamais le cordon
d’alimentation ni ses fiches avec des
mains humides lorsque vous le
branchez ou le débranchez d’une
prise murale ou de ses unités.
..........................................................................................
• Avant de déplacer l’unité,
débranchez le cordon d’alimentation
de la prise murale et débranchez tous
les câbles des autres appareils
externes.
..........................................................................................
• Avant de nettoyer l’unité, éteignez-la
et débranchez le cordon
d’alimentation de la prise murale.
..........................................................................................
• Si la foudre est annoncée dans la
région, débranchez le cordon
d’alimentation de la prise murale.
..........................................................................................
Page 34
34
selon la loi en vigueur dans le pays
où vous habitez.
..........................................................................................
• Utilisées incorrectement, les piles
..........................................................................
• Les piles usagées doivent être jetées
instructions d’installation pour les
piles et assurez-vous de respecter
la bonne polarité.
rester inutilisée pendant une
peuvent exploser ou provoquer des
dommages ou blessures. Dans un
souci de sécurité, veuillez lire et
suivre les précautions suivantes
(p.12).
• Suivez attentivement les
longue période.
• Retirez les piles lorsque l’unité doit
morceau de tissu doux ou du
papier absorbant pour essuyer tous
les composants ayant coulé dans le
• Si une pile a coulé, utilisez un
compartiment à pile. Puis installez
de nouvelles piles.. Si du liquide de
la pile a coulé sur vos mains ou sur
votre peau, assurez-vous de rincer
abondamment zone avec de l’eau.
des objets métalliques tels que
stylos à bille, colliers, barrettes, etc.
• Ne conservez jamais les piles avec
Page 35
35
Pour l'Europe
Pour le Canada
AVIS
NOTICE
Ce produit se conforme aux recommandations de la directive européenne 89/336/EEC.
CLASS B
This digital apparatus does not exceed the Class B limits for radio noise emissions set out in the Radio Interference
Regulations of the Canadian Department of Communications.
CLASSE B
Cet appareil numérique ne dépasse pas les limites de la classe B au niveau des émissions de bruits radioélectriques
fixés dans le Règlement des signaux parasites par le ministère canadien des Communications.
Page 36
Directive DEEE
L‘utilisation de ce symbole indique que ce produit ne pourra pas être traité en tant que déchet ordinaire à la
fin de son cycle de vie. En disposant de ce produit de façon responsable, vous participez à la protection de
l’environnement et de la santé. Pour plus d’informations sur le recyclage de ce produit, contactez votre mairie
ou le service de collecte des déchets, voire le magasin oú vous avez acheté ce produit.
Loading...
