取扱説明書
このたびは、ローランド Bi-Amp Monitor DS-30A をお買い上げいただきまして、まことに
ありがとうございます。
201a
この機器を正しくお使いいただくために、ご使用前に「安全上のご注意」（P.2, 3）と「使用
上のご注意」（P.4）をよくお読みください。また、この機器の優れた機能を十分ご理解いた
だくためにも、取扱説明書をよくお読みください。取扱説明書は必要なときにすぐに見るこ
とができるよう、手元に置いてください。
主な特長
● 高音質を追求
DS-30A は、2 ウェイ Bi-Amp 方式による高音質パワー
ド・モニターです。
スピーカーは 120mm LFドライバーと、25mmドーム・
HF ドライバー、アンプ部は 20W ＋10Wのパワー・ア
ンプを採用し、高音質を追求しました。
● アナログ・インプット
バランス入力が可能な XLRコネクターに加え、バランス
／アンバランス両方に対応した TRS 標準ジャックを装
備。幅広い用途に使えます。
Amplifier
10W
Amplifier
20W
● デジタル・インプット
サンプル・レート 96kHzおよび 24ビット・デジタル・オーディオに対応するデジタル・
インプット（コアキシャル／オプティカル）を装備。
デジタルで入力された信号は、24ビット D/A変換により、ノイズの混入や音質劣化を防
ぎ、忠実に再生されます。
アナログ、デジタルを使い分けることにより、さまざまな機器／用途にご利用いただけます。
●LF／HF ドライバーは防磁タイプのユニットを使用
CRTディスプレーのそばでの使用が可能です。
202
2002 ローランド株式会社
©
本書の一部、もしくは全部を無断で複写・転載することを禁じます。
安全上のご注意
警告
安全上のご注意
マークについて この機器に表示されているマークには、次のような意味があります。
注意：
注意
感電の恐れがあります。
キャビネットをあけないでください。
感電防止のため、パネルやカバーを外さないでください。
この機器の内部には、お客様が修理／交換できる部品
はありません。
修理は、お買い上げ店またはローランド・サービスに
依頼してください。
火災・感電・傷害を防止するには
注意の意味について警告と
取扱いを誤った場合に、使用者が
警告
注意
死亡または重傷を負う可能性が想
定される内容を表わしています。
取扱いを誤った場合に、使用者が
傷害を負う危険が想定される場合
および物的損害のみの発生が想定
される内容を表わしています。
※物的損害とは、家屋・家財およ
び家畜・ペットにかかわる拡大
損害を表わしています。
このマークは、機器の内部に絶縁されていない「危
険な電圧」が存在し、感電の危険があることを警
告しています。
このマークは、注意喚起シンボルです。取扱説明書
などに、一般的な注意、警告、危険の説明が記載さ
れていることを表わしています。
図記号の例
は、注意（危険、警告を含む）を表わしていま
す。
具体的な注意内容は、 の中に描かれています。
左図の場合は、「一般的な注意、警告、危険」を
表わしています。
は、禁止（してはいけないこと）を表わしてい
ます。
具体的な禁止内容は、 の中に描かれています。
左図の場合は、「分解禁止」を表わしています。
●は、強制（必ずすること）を表わしています。
具体的な強制内容は、●の中に描かれています。
左図の場合は、「電源プラグをコンセントから抜
くこと」を表わしています。
以下の指示を必ず守ってください
警告
001
●この機器を使用する前に、以下の指示と取扱説
明書をよく読んでください。
..............................................................................................................
002a
●この機器を分解したり、改造したりしないでく
ださい。
..............................................................................................................
003
●修理／部品の交換などで、取扱説明書に書かれ
ていないことは、絶対にしないでください。必
ずお買い上げ店またはローランド・サービスに
相談してください。
..............................................................................................................
004
●次のような場所での使用や保存はしないでくだ
さい。
○ 温度が極端に高い場所（直射日光の当たる場
所、暖房機器の近く、発熱する機器の上など）
○ 水気の近く（風呂場、洗面台、濡れた床など）
や湿度の高い場所
○ 雨に濡れる場所
○ ホコリの多い場所
○ 振動の多い場所
..............................................................................................................
007
●この機器を、ぐらついた台の上や傾いた場所に
設置しないでください。必ず安定した水平な場
所に設置してください。
..............................................................................................................
008a
● 電源プラグは、必ず AC100V の電源コンセント
に差し込んでください。
..............................................................................................................
008e
●電源コードは、必ず付属のものを使用してくだ
さい。
..............................................................................................................
009
●電源コードを無理に曲げたり、電源コードの上
に重いものを載せたりしないでください。電源
コードに傷がつき、ショートや断線の結果、火
災や感電の恐れがあります。
..............................................................................................................
2
警告
注意
010
●この機器を単独で、あるいはヘッドホン、アン
プ、スピーカーと組み合わせて使用した場合、設
定によっては永久的な難聴になる程度の音量に
なります。大音量で、長時間使用しないでくだ
さい。万一、聴力低下や耳鳴りを感じたら、直
ちに使用をやめて専門の医師に相談してくださ
い。
..............................................................................................................
011
●この機器に、異物（燃えやすいもの、硬貨、針
金など）や液体（水、ジュースなど）を絶対に
入れないでください。
..............................................................................................................
012a
● 次のような場合は、直ちに電源を切って電源
コードをコンセントから外し、お買い上げ店ま
たはローランド・サービスに修理を依頼してく
ださい。
○ 電源コードやプラグが破損したとき
○ 異物が内部に入ったり、液体がこぼれたりし
たとき
○ 機器が（雨などで）濡れたとき
○ 機器に異常や故障が生じたとき
..............................................................................................................
013
●お子様のいるご家庭で使用する場合、お子様の
取り扱いやいたずらに注意してください。必ず
大人のかたが、監視／指導してあげてください。
..............................................................................................................
014
●この機器を落としたり、この機器に強い衝撃を
与えないでください。
..............................................................................................................
015
●電源は、タコ足配線などの無理な配線をしない
でください。特に、電源タップを使用している
場合、電源タップの容量（ワット／アンペア）を
超えると発熱し、コードの被覆が溶けることが
あります。
..............................................................................................................
016
● 外国で使用する場合は、お買い上げ店または
ローランド・サービスに相談してください。
..............................................................................................................
026
● 本機の上に水の入った容器（花びんなど）、殺虫
剤、香水、アルコール類、マニキュア、スプレー
缶などを置かないでください。また、表面に付
着した液体は、すみやかに乾いた柔らかい布で
拭き取ってください。
..............................................................................................................
101a
●この機器は、風通しのよい、正常な通気が保た
れている場所に設置して、使用してください。
..............................................................................................................
102b
●電源コードを機器本体やコンセントに抜き差し
するときは、必ずプラグを持ってください。
..............................................................................................................
103a
●長時間使用しないときは、電源プラグをコンセ
ントから外してください。
..............................................................................................................
104
●接続したコードやケーブル類は、繁雑にならな
いように配慮してください。特に、コードやケー
ブル類は、お子様の手が届かないように配慮し
てください。
..............................................................................................................
106
●この機器の上に乗ったり、機器の上に重いもの
を置かないでください。
..............................................................................................................
107b
●濡れた手で電源コードのプラグを持って、機器
本体やコンセントに抜き差ししないでくださ
い。
..............................................................................................................
108a
●この機器を移動するときは、電源プラグをコン
セントから外し、外部機器との接続を外してく
ださい。
..............................................................................................................
109a
●お手入れをするときには、電源を切って電源プ
ラグをコンセントから外してください（P.4）。
..............................................................................................................
110a
●落雷の恐れがあるときは、早めに電源プラグを
コンセントから外してください。
..............................................................................................................
118
●光デジタル・コネクターのキャップを外した場
合は、小さなお子様が誤って飲み込んだりする
ことのないようお子様の手の届かないところへ
保管してください。
..............................................................................................................
119
●この機器の上面は高温になりますので、やけど
しないよう注意してください。
..............................................................................................................
3
使用上のご注意
291a
2, 3 ページに記載されている「安全上のご注意」以外に、次のことに注意してください。
電源について
301
● 雑音を発生する装置（モーター、調光器など）や消費電
力の大きな機器とは、別のコンセントを使用してくださ
い。
307
● 接続するときは、誤動作やスピーカーなどの破損を防ぐ
ため、必ずすべての機器の電源を切ってください。
308
● 完全に電源を切る必要があるときは、この機器の電源ス
イッチを切った後、コンセントからプラグを抜いてくだ
さい。そのため、電源コードのプラグを差し込むコンセ
ントは、この機器にできるだけ近い、すぐ手の届くとこ
ろのものを使用してください。
設置について
351
● この機器の近くにパワー・アンプなどの大型トランスを
持つ機器があると、ハム（うなり）を誘導することがあ
ります。この場合は、この機器との間隔や方向を変えて
ください。
352a
● テレビやラジオの近くでこの機器を動作させると、テレ
ビ画面に色ムラが出たり、ラジオから雑音が出ることが
あります。この場合は、この機器を遠ざけて使用してく
ださい。
352b
● 携帯電話などの無線機器を本機の近くで使用すると、着
信時や発信時、通話時に本機から雑音が出ることがあり
ます。この場合は、それらの機器を本機から遠ざけるか、
もしくは電源を切ってください。
354b
● 直射日光の当たる場所や、発熱する機器の近く、閉め
切った車内などに放置しないでください。また、至近距
離から照らす照明器具（ピアノ・ライトなど）や強力な
スポット・ライトで長時間同じ位置を照射しないでくだ
さい。変形、変色することがあります。
355
● 故障の原因になりますので、雨や水に濡れる場所で使用
しないでください。
356
● 本機の上にゴム製品やビニール製品などを長時間放置し
ないでください。変形、変色することがあります。
357
● 本機の上に水の入った容器（花びんなど）、殺虫剤、香
水、アルコール類、マニキュア、スプレー缶などを置か
ないでください。また、表面に付着した液体は、すみや
かに乾いた柔らかい布で拭き取ってください。
359
● 本機にシールなどを貼らないでください。はがす際に外
装の仕上げを損なうことがあります。
追加 1
● 使用するときは、壁から 20cm 以上離してください。
追加 2
● 本機の上にモノを載せたまま使用しないでください。
○ 上面を覆ってしまった場合、放熱が妨げられてヒー
ト・シンクの温度が上昇し、誤って触れるとやけど
する恐れがあります。
※ 設置については、設置についてのご注意（P.9）もあわ
せてお読みください。
お手入れについて
401a
● 通常のお手入れは、柔らかい布で乾拭きするか、堅く
絞った布で汚れを拭き取ってください。汚れが激しいと
きは、中性洗剤を含んだ布で汚れを拭き取ってから、柔
らかい布で乾拭きしてください。
402
● 変色や変形の原因となるベンジン、シンナーおよびアル
コール類は、使用しないでください。
修理について
451a
● お客様がこの機器を分解、改造された場合、以後の性能
について保証できなくなります。また、修理をお断りす
る場合もあります。
453
● 当社では、この製品の補修用性能部品（製品の機能を維
持するために必要な部品）を、製造打切後 6年間保有し
ています。この部品保有期間を修理可能の期間とさせて
いただきます。なお、保有期間が経過した後も、故障箇
所によっては修理可能の場合がありますので、お買い上
げ店、または最寄りのローランド・サービスにご相談く
ださい。
その他の注意について
553
● 故障の原因になりますので、ボタン、つまみ、入出力端
子などに過度の力を加えないでください。
556
● ケーブルの抜き差しは、ショートや断線を防ぐため、プ
ラグを持ってください。
557
● この機器は多少発熱することがありますが、故障ではあ
りません。
558b
● 音楽をお楽しみになる場合、隣近所に迷惑がかからない
ように、特に夜間は、音量に十分注意してください。
559a
● 輸送や引っ越しをするときは、この機器が入っていたダ
ンボール箱と緩衝材、または同等品で梱包してください。
562
● 接続には、当社ケーブル（PCS シリーズなど）をご使用
ください。他社製の接続ケーブルをご使用になる場合は、
次の点にご注意ください。
○ 接続ケーブルには抵抗が入ったものがあります。本
機との接続には、抵抗入りのケーブルを使用しない
でください。音が極端に小さくなったり、全く聞こ
えなくなる場合があります。ケーブルの仕様につき
ましては、ケーブルのメーカーにお問い合わせくだ
さい。
4
目次
主な特長....................................................................................................1
安全上のご注意.........................................................................................2
使用上のご注意.........................................................................................4
各部の名称とはたらき..............................................................................6
フロント面........................................................................................................................................................ 6
リア面................................................................................................................................................................ 6
接続について ............................................................................................8
DS-30A を 2 台使ってステレオ再生する ................................................................................................. 8
設置についてのご注意................................................................................................................................... 9
接続および電源投入時のご注意.................................................................................................................. 9
資料.........................................................................................................10
故障と思う前に.............................................................................................................................................10
主な仕様..........................................................................................................................................................10

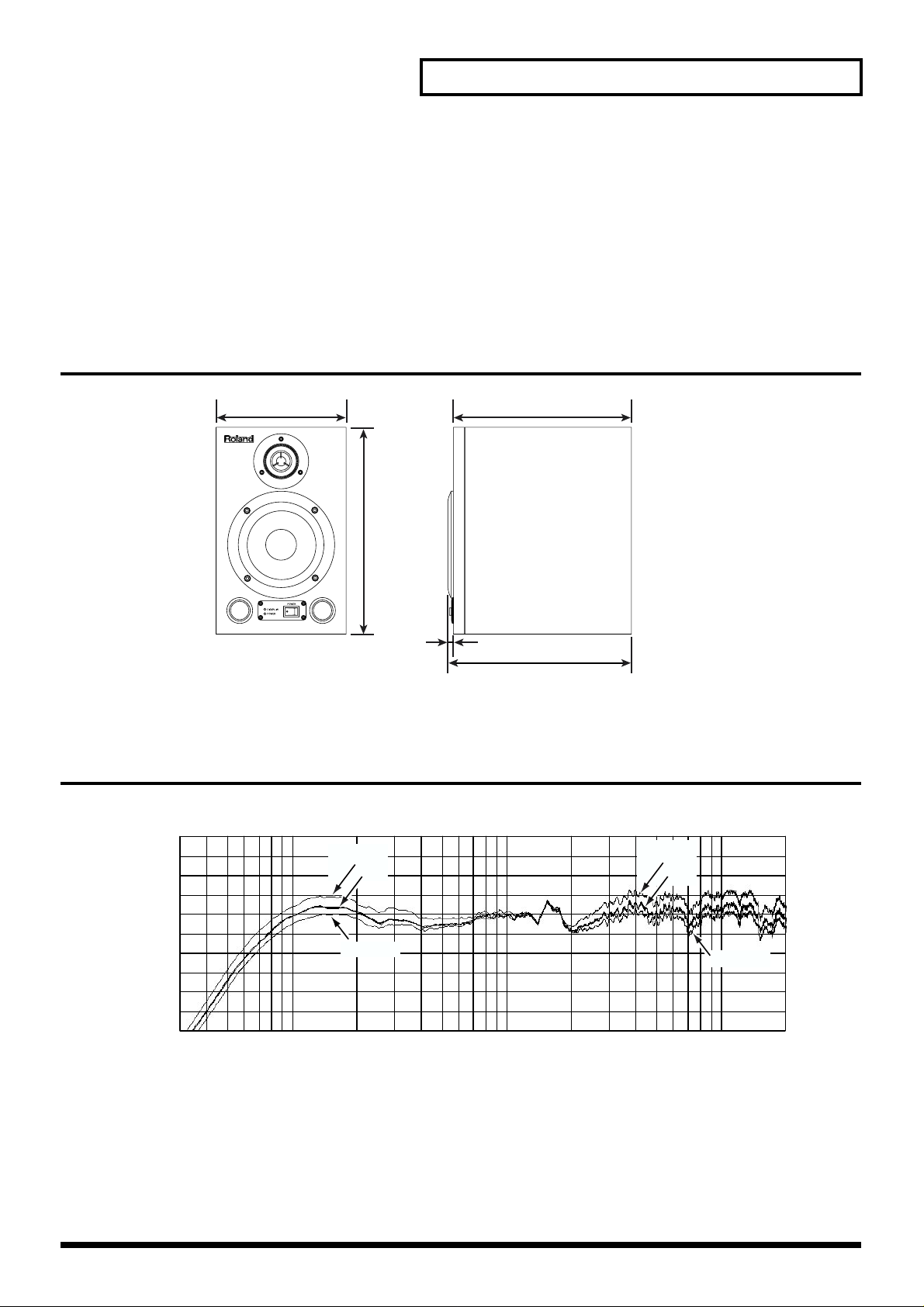

外形寸法..........................................................................................................................................................11
周波数特性......................................................................................................................................................11
5
各部の名称とはたらき
。
フロント面
fig.
POWER（電源）インジケーター
POWER（電源）スイッチがオンのとき、
点灯します。
DIGITALINインジケーター
接続されているデジタル機器の出力を
受けているとき、またはスタンバイ状態
のとき、点灯します。
デジタル信号出力機器を接続し、
●INPUTSELECTスイッチを
DIGITALINPUT側、
●デジタル・インプット・セレクト・
スイッチを接続した端子側（COAXIAL
／OPTICAL）に切り替えてください。
※接続しているデジタル信号出力機器の
電源がオフになっていると、DIGITAL
INインジケーターは点灯しません。
HFドライバー
※ダイアフラム（振動板）には
手をふれないでください。
LFドライバー
※コーン紙（振動板）には
手をふれないでください。
バスレフ・ダクト
低音域を豊かに再生させるための
導管です。
POWER（電源）スイッチ
本機の電源をオン／オフします。
・本体のLEVELつまみ、および接続
している機器の音量を下げた状態で、
電源をオン／オフしてください。
・この機器は回路保護のため、電源を
オンしてからしばらくは動作しません
リア面
fig.
5
6
7
8
電源コード
1 DIGITAL INPUT
●コアキシャル入力端子（DIGITAL 入力）
同軸ケーブルを接続するデジタル入力端子です。
アナログ・オーディオ信号を入力することはできません（音
は出ません）。
4
3
●オプティカル入力端子（DIGITAL 入力）
光（オプティカル）ファイバー・ケーブルを接続するデジタ
ル入力端子です。接続には、市販のオーディオ機器用オプ
ティカル・ケーブルをお使いください。
2
○オプティカル端子保護キャップ
保護キャップをはずしたら、なくさないように保管して
•
ください。
オプティカル端子を使わないときは、端子保護のため保
•
護キャップをしておいてください。
オプティカル端子を使用する場合、はずした保護キャッ
•
1
プはお子様の手の届かないところへおいてください。
誤って保護キャップを飲み込んだ時は、直ちに医師と相
談してください。
6
各部の名称とはたらき
●デジタル・インプット・セレクト・スイッチ
OPTICAL ←→ COAXIAL の選択スイッチです。入力信号を
接続した端子側を選択してください。
● ASSIGN スイッチ
デジタル信号の定位を切り替えるスイッチです。
DS-30A を 2 台使って（デジタル信号で）ステレオ再生す
る場合に、RIGHT←→ L+R←→ LEFT の選択をします。
設置状況（左右）にあわせて切り替えてください。
DS-30A は左右同一設計となっており、左／右の区別はあり
ません。
デジタル信号を使って DS-30A を 2 台でステレオ再生する
場合、デジタル出力信号を左／右のどちらに入力してもかま
いません。
2 THRU（DIGITAL OUT）端子
デジタル信号で DS-30A を複数台接続する場合に、この端
子から 2 台目の DS-30A に出力します。
接続について（P.8）をご覧ください。
4 INPUT SELECT スイッチ
DIGITAL INPUT ←→ ANALOG INPUTの切り替えスイッチ
です。
入力信号を接続した端子側を選択してください。
5 LEVEL つまみ
入力レベルを調節します。つまみを右に回すほど、スピー
カーから出る音が大きくなります。
6HFTRIM つまみ
高音域の音質を調節します。（10kHz ± 3dB）
7LFTRIM つまみ
低音域の音質を調節します。（80Hz ± 3dB）
DS-30A の LF TRIM ／ HF TRIM は、音場にあわせた音質
補正を目的としています。使用状況にあわせて微調整してく
ださい。
8ACインレット
付属の電源コードを接続します。外れないように確実に装着
してください。
3 ANALOG INPUT
●XLR/TRS 標準入力端子（ANALOG 入力）
XLRタイプ、または、TRS 標準タイプのプラグを接続しま
す。
fig.
XLRタイプ
標準タイプ
（アン・バランス）
バランス／アン・バランスのいずれも接続可能です。
922b
本機はバランス（XLR/TRS）タイプの入力ジャックを装備
しており、次のように配線されています。接続する機器の配
線をご確認のうえ、接続してください。
fig.
1:GND
2:HOT
3:COLD
TRS標準
タイプ
（バランス）
HOT(TIP)
GND(SLEEVE)
COLD(RING)
7
接続について
DS-30A を 2 台使ってステレオ再生する
fig.
アナログ・インを使った接続例
デジタル・インを使った接続例
DIGITALIN
(COAXIAL)
THRU
(DIGITALOUT)
ミキサーなど
録音機材など
DIGITALOUT
CD、MDプレーヤーなど
BR-8/532/1180など
DIGITALIN
(COAXIAL)
(OPTICAL)
高音質再生のポイント
•
設置場所は十分吟味してください。本機の優れた低域再生能力を活かすためには、かたくてしっかりした台の上
に設置することをおすすめします。
デジタル・イン接続時は、本機の LEVEL つまみをしぼりぎみにし、接続している機器の出力レベルを上げてくだ
•
さい。デジタル信号のビット数が有効に使え、音質が向上します。
選択
8
設置についてのご注意
20cm以上
20cm
以上
20cm以上 20cm以上
接続について
● 設置／運搬時に振動板部分（コーン紙、ダイヤフラム）
を傷つけないよう、ご注意ください。
上面の放熱孔をふさがないように設置してください。また、
●
布やカーテンなどがかからないようにご注意ください。
● 本機は下記のように置いたときに冷却効果があります。
横倒しにしたり、上下逆さに設置したりしないでくださ
い。
fig.10-2
暖かい空気
● この機器の動作中は、上面が高温になりますので、直接
手で触れないでください。
● 本機の上面にものを置かないでください。
● 本機は壁から 20cm 以上離して設置してください。
fig.10-2
※ 設置については、使用上のご注意の設置について（P.4）
もあわせてお読みください。
接続および電源投入時のご注意
921
● 他の機器と接続するときは、誤動作やスピーカーなどの破
損を防ぐため、必ずすべての機器の音量を絞った状態で電
源を切ってください。
941
● 正しく接続したら、必ず次の手順で電源を投入してくださ
い。手順を間違えると、誤動作をしたりスピーカーなどが
破損する恐れがあります。（電源をオフにするときは、こ
の逆の手順でおこないます。）
接続されている機器の電源を入れる。
1.
2.
DS-30A の電源を入れる。
942
● この機器は回路保護のため、電源をオンしてからしばらく
は動作しません。
9
資料
故障と思う前に
音が出なくなったり、動作がおかしくなったりしたときは、まず以下の点を確認してください。
確認しても思ったように動作しないときは、お買い上げ店または最寄りのローランド・サービスにご連絡ください。
音が出ない
● LEVEL つまみが、左に回しきった状態になっていない
か、確認してください。
● INPUT SELECTスイッチで、入力信号を接続した端子
側（DIGITAL INPUT ←→ ANALOG INPUT）を選択し
ているか、確認してください。
● デジタル・インプット・セレクト・スイッチで、入力信
号を接続した端子側（OPTICAL ←→ COAXIAL）を選
択しているか、確認してください。
● DIGITAL INPUT には、デジタル信号を入力してくださ
い。アナログ信号を入力しても音は出ません。
926
主な仕様
● システム
2 ウェイ・バイアンプ方式パワード・モニター
● エンクロージャー
バスレフ方式
● キャビネット
1/2 インチ PB（バッフル：5/8 インチ MDF）
●LFドライバー
120mm 発泡ポリプロピレン・コーン・タイプ、防磁型
●HFドライバー
25mm ソフト・ドーム・タイプ、防磁型
● 再生周波数帯域
78Hz 〜 20kHz（+/-3dB）
● クロスオーバー周波数
2.3kHz（アクティブ 3 次）
●LFパワー・アンプ定格出力
20W
●HFパワー・アンプ定格出力
10W
＜アナログ入力部＞
● 入力感度
0dBu（0.775Vrms）
● 入力インピーダンス
20kΩ（バランス／アンバランス）
ANALOG INPUT に接続した機器の音量が小さい
● 抵抗入りの接続ケーブルを使用していませんか？
抵抗の入っていない接続ケーブル（ローランド：PCS シ
リーズなど）をご使用ください。
デジタル信号入力時に、定位が逆に聴こえる、定位
が不自然に聴こえる、あるいはステレオ感がない
● ASSIGN スイッチ（RIGHT←→ L+R ←→ LEFT の切り
替え）の設定を確認してください。DS-30A は左右同一
の設計となっており、左／右の区別はありません。デジ
タル信号入力時は、設置状況（左右）にあわせて
ASSIGN スイッチを切り替えてください。
＜デジタル入力部＞
● フォーマット
S/P DIF と EIAJ CP-1201 に準拠
● サンプル・レート
32kHz 〜 96kHz
（ディエンファシス：OFF）
● D/A コンバーター
24 ビット
● コントロール
レベルつまみ
LF トリムつまみ（80Hz、+/-3dB）
HF トリムつまみ（10kHz、+/-3dB）
インプット・セレクト・スイッチ
（アナログ・イン／デジタル・イン）
アサイン・スイッチ（RIGHT/L+R/LEFT）
デジタル・インプット・セレクト・スイッチ
（オプティカル／コアキシャル）
パワー・スイッチ
● インジケーター
POWER インジケーター
DIGITAL IN インジケーター
● 接続端子
アナログ・インプット（XLR/TRS 標準タイプ）
デジタル・インプット（オプティカル）
デジタル・インプット（コアキシャル）
デジタル・スルー・アウト（コアキシャル）
10
資料
●電源
AC100V（50/60Hz）
● 消費電力
40W
● 外形寸法
176（幅）× 249.5（奥行）× 280（高さ）mm
962a
※ 製品の仕様および外観は、改良のため予告なく変更することがあります。
外形寸法
fig.
176 (6-15/16") 241 (9-1/2")
●質量
6.1kg
● 付属品
取扱説明書
保証書
電源コード
280
(11-1/16")
周波数特性
fig.
20
(dB)
10
0
-10
Response
-20
-30
30 50 200100 500 1k 2k 5k 10k 20k
LF: max
flat
LF: min
8.5
(3/8")
249.5 (9-7/8")
※ 電源コードは含みません。
HF: max
flat
HF: min
(Hz)
Frequency
11
987
● 取扱説明書の英語版（有料）をご希望の方は、販売店にお問い合わせください。
If you should require an English Owner’s Manual (at a modest fee), please contact an authorized Roland distributor.
02900990 2RCC
Loading...
