Rohde&Schwarz R&S®SMBV100A Vector Signal Generator Quick Start Guide Getting started

R&S®SMBV100A
Vektorsignalgenerator

Kompakthandbuch

(>7ÊÝË)

1407.6079.61 ─ 07

Messtechnik

Kompakthandbuch

Dieses Dokument beschreibt den R&S®SMBV100A, Materialnummer 1407.6004K02, und seine Optionen.

Die Firmware des Geräts verwendet das Betriebssystem LINUX® und andere nützliche Open-Source-Softwarepakete. Die wichtigsten
dieser Pakete werden zusammen mit der entsprechenden Open-Source-Lizenz und den wortgetreuen Lizenztexten auf der im Liefer­umfang enthaltenen CD-ROM mit der Benutzerdokumentation bereitgestellt.
Das OpenSSL Project zur Verwendung im OpenSSL Toolkit (http://www.openssl.org/) umfasst von Eric Young ([e-mail])
geschriebene kryptografische Software und von Tim Hudson ([e-mail]) geschriebene Software. LINUX® ist eine Marke von
Linus Torvalds.
Rohde & Schwarz möchten der Open-Source-Community für ihren wichtigen Beitrag zu Embedded Computing danken.

© 2013 Rohde & Schwarz GmbH & Co. KG
Mühldorfstr. 15, 81671 München, Germany
Telefon: [phone] - 0
Fax: [phone]
E-mail: [e-mail]
Internet: www.rohde-schwarz.com
Printed in Germany – Änderungen vorbehalten – Daten ohne Genauigkeitsangabe sind unverbindlich.
R&S® ist ein eingetragenes Warenzeichen der Firma Rohde & Schwarz GmbH & Co. KG.
Eigennamen sind Warenzeichen der jeweiligen Eigentümer.

In diesem Handbuch werden die folgenden Abkürzungen verwendet: R&S®SMBV100A wird abgekürzt als R&S SMBV, R&S®WinIQ­SIM2 wird abgekürzt als R&S WinIQSIM2.

Grundlegende Sicherheitshinweise

Lesen und beachten Sie unbedingt die nachfolgenden Anweisungen und Sicherheitshinweise!

Alle Werke und Standorte der Rohde & Schwarz Firmengruppe sind ständig bemüht, den
Sicherheitsstandard unserer Produkte auf dem aktuellsten Stand zu halten und unseren Kunden ein
höchstmögliches Maß an Sicherheit zu bieten. Unsere Produkte und die dafür erforderlichen Zusatzgeräte
werden entsprechend der jeweils gültigen Sicherheitsvorschriften gebaut und geprüft. Die Einhaltung
dieser Bestimmungen wird durch unser Qualitätssicherungssystem laufend überwacht. Das vorliegende
Produkt ist gemäß EU-Konformitätsbescheinigung gebaut und geprüft und hat das Werk in
sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen
gefahrlosen Betrieb sicherzustellen, muss der Benutzer alle Hinweise, Warnhinweise und Warnvermerke
beachten. Bei allen Fragen bezüglich vorliegender Sicherheitshinweise steht Ihnen die Rohde & Schwarz
Firmengruppe jederzeit gerne zur Verfügung.

Darüber hinaus liegt es in der Verantwortung des Benutzers, das Produkt in geeigneter Weise zu
verwenden. Das Produkt ist ausschließlich für den Betrieb in Industrie und Labor bzw., wenn ausdrücklich
zugelassen, auch für den Feldeinsatz bestimmt und darf in keiner Weise so verwendet werden, dass einer
Person/Sache Schaden zugefügt werden kann. Die Benutzung des Produkts außerhalb des
bestimmungsgemäßen Gebrauchs oder unter Missachtung der Anweisungen des Herstellers liegt in der
Verantwortung des Benutzers. Der Hersteller übernimmt keine Verantwortung für die Zweckentfremdung
des Produkts.

Die bestimmungsgemäße Verwendung des Produkts wird angenommen, wenn das Produkt nach den
Vorgaben der zugehörigen Produktdokumentation innerhalb seiner Leistungsgrenzen verwendet wird
(siehe Datenblatt, Dokumentation, nachfolgende Sicherheitshinweise). Die Benutzung des Produkts
erfordert Fachkenntnisse und zum Teil englische Sprachkenntnisse. Es ist daher zu beachten, dass das
Produkt ausschließlich von Fachkräften oder sorgfältig eingewiesenen Personen mit entsprechenden
Fähigkeiten bedient werden darf. Sollte für die Verwendung von Rohde & Schwarz-Produkten persönliche
Schutzausrüstung erforderlich sein, wird in der Produktdokumentation an entsprechender Stelle darauf
hingewiesen. Bewahren Sie die grundlegenden Sicherheitshinweise und die Produktdokumentation gut
auf und geben Sie diese an weitere Benutzer des Produkts weiter.

Die Einhaltung der Sicherheitshinweise dient dazu, Verletzungen oder Schäden durch Gefahren aller Art
auszuschließen. Hierzu ist es erforderlich, dass die nachstehenden Sicherheitshinweise vor der
Benutzung des Produkts sorgfältig gelesen und verstanden sowie bei der Benutzung des Produkts
beachtet werden. Sämtliche weitere Sicherheitshinweise wie z.B. zum Personenschutz, die an
entsprechender Stelle der Produktdokumentation stehen, sind ebenfalls unbedingt zu beachten. In den
vorliegenden Sicherheitshinweisen sind sämtliche von der Rohde & Schwarz Firmengruppe vertriebenen
Waren unter dem Begriff „Produkt“ zusammengefasst, hierzu zählen u. a. Geräte, Anlagen sowie
sämtliches Zubehör. Produktspezifische Angaben entnehmen Sie bitte dem Datenblatt sowie der Produkt­dokumentation.

Sicherheitskennzeichnung von Produkten

Die folgenden Sicherheitskennzeichen werden auf den Produkten verwendet, um vor Risiken und
Gefahren zu warnen.

Symbol Bedeutung Symbol Bedeutung

Achtung, allgemeine Gefahrenstelle

Produktdokumentation beachten

1171.0000.41 - 07 Seite 1

EIN/AUS-Versorgungsspannung

rundlegende Sicherheitshinweise

G

Symbol Bedeutung Symbol Bedeutung

Vorsicht beim Umgang mit Geräten mit hohem
Gewicht

Gefahr vor elektrischem Schlag Gleichstrom (DC)

Warnung vor heißer Oberfläche Wechselstrom (AC)

Schutzleiteranschluss Gleichstrom/Wechselstrom (DC/AC)

Erdungsanschluss Gerät durchgehend durch doppelte (verstärkte)

Masseanschluss EU-Kennzeichnung für Batterien und

Achtung beim Umgang mit elektrostatisch
gefährdeten Bauelementen

Stand-by-Anzeige

Isolierung geschützt

Akkumulatoren

Weitere Informationen in Abschnitt
"Entsorgung / Umweltschutz", Punkt 1.

EU-Kennzeichnung für die getrennte
Sammlung von Elektro- und Elektronikgeräten

Weitere Informationen in Abschnitt
"Entsorgung / Umweltschutz", Punkt 2.

Warnung vor Laserstrahl

Weitere Informationen in Abschnitt "Betrieb",
Punkt 7.

Signalworte und ihre Bedeutung

Die folgenden Signalworte werden in der Produktdokumentation verwendet, um vor Risiken und Gefahren
zu warnen.

Kennzeichnet eine Gefahrensituation, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht vermieden wird.

Kennzeichnet eine Gefahrensituation, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht vermieden wird.

Kennzeichnet eine Gefahrensituation, die zu leichten oder mittelschweren
Verletzungen führen kann, wenn sie nicht vermieden wird.

Kennzeichnet Informationen, die als wichtig angesehen werden, sich jedoch
nicht auf Gefahren beziehen, z.B. Warnung vor möglichen Sachschäden.

1171.0000.41 - 07 Seite 2

rundlegende Sicherheitshinweise

G

Diese Signalworte entsprechen der im europäischen Wirtschaftsraum üblichen Definition für zivile
Anwendungen. Neben dieser Definition können in anderen Wirtschaftsräumen oder bei militärischen
Anwendungen abweichende Definitionen existieren. Es ist daher darauf zu achten, dass die hier
beschriebenen Signalworte stets nur in Verbindung mit der zugehörigen Produktdokumentation und nur in
Verbindung mit dem zugehörigen Produkt verwendet werden. Die Verwendung von Signalworten in
Zusammenhang mit nicht zugehörigen Produkten oder nicht zugehörigen Dokumentationen kann zu

ehlinterpretationen führen und damit zu Personen- oder Sachschäden führen.

F

Betriebszustände und Betriebslagen

Das Produkt darf nur in den vom Hersteller angegebenen Betriebszuständen und Betriebslagen ohne
Behinderung der Belüftung betrieben werden. Werden die Herstellerangaben nicht eingehalten, kann dies
elektrischen Schlag, Brand und/oder schwere Verletzungen von Personen, unter Umständen mit
Todesfolge, verursachen. Bei allen Arbeiten sind die örtlichen bzw. landesspezifischen Sicherheits- und
Unfallverhütungsvorschriften zu beachten.

1. Sofern nicht anders vereinbart, gilt für R&S-Produkte Folgendes:
als vorgeschriebene Betriebslage grundsätzlich Gehäuseboden unten, IP-Schutzart 2X, nur in Innen­räumen verwenden, Betrieb bis 2000 m ü. NN, Transport bis 4500 m ü. NN, für die Nennspannung gilt
eine Toleranz von ±10%, für die Nennfrequenz eine Toleranz von ±5%, Überspannungskategorie 2,
Verschmutzungsgrad 2.

2. Stellen Sie das Produkt nicht auf Oberflächen, Fahrzeuge, Ablagen oder Tische, die aus Gewichts­oder Stabilitätsgründen nicht dafür geeignet sind. Folgen Sie bei Aufbau und Befestigung des
Produkts an Gegenständen oder Strukturen (z.B. Wände und Regale) immer den Installations­hinweisen des Herstellers. Bei Installation abweichend von der Produktdokumentation können
Personen verletzt, unter Umständen sogar getötet werden.

3. Stellen Sie das Produkt nicht auf hitzeerzeugende Gerätschaften (z.B. Radiatoren und Heizlüfter). Die
Umgebungstemperatur darf nicht die in der Produktdokumentation oder im Datenblatt spezifizierte
Maximaltemperatur überschreiten. Eine Überhitzung des Produkts kann elektrischen Schlag, Brand
und/oder schwere Verletzungen von Personen, unter Umständen mit Todesfolge, verursachen.

Elektrische Sicherheit

Werden die Hinweise zur elektrischen Sicherheit nicht oder unzureichend beachtet, kann dies elektrischen
Schlag, Brand und/oder schwere Verletzungen von Personen, unter Umständen mit Todesfolge,
verursachen.

1. Vor jedem Einschalten des Produkts ist sicherzustellen, dass die am Produkt eingestellte
Nennspannung und die Netznennspannung des Versorgungsnetzes übereinstimmen. Ist es
erforderlich, die Spannungseinstellung zu ändern, so muss ggf. auch die dazu gehörige
Netzsicherung des Produkts geändert werden.

2. Bei Produkten der Schutzklasse I mit beweglicher Netzzuleitung und Gerätesteckvorrichtung ist der
Betrieb nur an Steckdosen mit Schutzkontakt und angeschlossenem Schutzleiter zulässig.

3. Jegliche absichtliche Unterbrechung des Schutzleiters, sowohl in der Zuleitung als auch am Produkt
selbst, ist unzulässig. Es kann dazu führen, dass von dem Produkt die Gefahr eines elektrischen
Schlags ausgeht. Bei Verwendung von Verlängerungsleitungen oder Steckdosenleisten ist sicher­zustellen, dass diese regelmäßig auf ihren sicherheitstechnischen Zustand überprüft werden.

1171.0000.41 - 07 Seite 3

rundlegende Sicherheitshinweise

G

4. Sofern das Produkt nicht mit einem Netzschalter zur Netztrennung ausgerüstet ist, beziehungsweise
der vorhandene Netzschalter zu Netztrennung nicht geeignet ist, so ist der Stecker des
Anschlusskabels als Trennvorrichtung anzusehen.
Die Trennvorrichtung muss jederzeit leicht erreichbar und gut zugänglich sein. Ist z.B. der Netzstecker
die Trennvorrichtung, darf die Länge des Anschlusskabels 3 m nicht überschreiten.
Funktionsschalter oder elektronische Schalter sind zur Netztrennung nicht geeignet. Werden Produkte

hne Netzschalter in Gestelle oder Anlagen integriert, so ist die Trennvorrichtung auf Anlagenebene

o
zu verlagern.

5. Benutzen Sie das Produkt niemals, wenn das Netzkabel beschädigt ist. Überprüfen Sie regelmäßig
den einwandfreien Zustand der Netzkabel. Stellen Sie durch geeignete Schutzmaßnahmen und
Verlegearten sicher, dass das Netzkabel nicht beschädigt werden kann und niemand z.B. durch
Stolperfallen oder elektrischen Schlag zu Schaden kommen kann.

6. Der Betrieb ist nur an TN/TT Versorgungsnetzen gestattet, die mit höchstens 16 A abgesichert sind
(höhere Absicherung nur nach Rücksprache mit der Rohde & Schwarz Firmengruppe).

7. Stecken Sie den Stecker nicht in verstaubte oder verschmutzte Steckdosen/-buchsen. Stecken Sie die
Steckverbindung/-vorrichtung fest und vollständig in die dafür vorgesehenen Steckdosen/-buchsen.
Missachtung dieser Maßnahmen kann zu Funken, Feuer und/oder Verletzungen führen.

8. Überlasten Sie keine Steckdosen, Verlängerungskabel oder Steckdosenleisten, dies kann Feuer oder
elektrische Schläge verursachen.

9. Bei Messungen in Stromkreisen mit Spannungen U

> 30 V ist mit geeigneten Maßnahmen Vorsorge

eff

zu treffen, dass jegliche Gefährdung ausgeschlossen wird (z.B. geeignete Messmittel, Absicherung,
Strombegrenzung, Schutztrennung, Isolierung usw.).

10. Bei Verbindungen mit informationstechnischen Geräten, z.B. PC oder Industrierechner, ist darauf zu
achten, dass diese der jeweils gültigen IEC60950-1 / EN60950-1 oder IEC61010-1 / EN 61010-1
entsprechen.

11. Sofern nicht ausdrücklich erlaubt, darf der Deckel oder ein Teil des Gehäuses niemals entfernt
werden, wenn das Produkt betrieben wird. Dies macht elektrische Leitungen und Komponenten
zugänglich und kann zu Verletzungen, Feuer oder Schaden am Produkt führen.

12. Wird ein Produkt ortsfest angeschlossen, ist die Verbindung zwischen dem Schutzleiteranschluss vor
Ort und dem Geräteschutzleiter vor jeglicher anderer Verbindung herzustellen. Aufstellung und
Anschluss darf nur durch eine Elektrofachkraft erfolgen.

13. Bei ortsfesten Geräten ohne eingebaute Sicherung, Selbstschalter oder ähnliche Schutzeinrichtung
muss der Versorgungskreis so abgesichert sein, dass alle Personen, die Zugang zum Produkt haben,
sowie das Produkt selbst ausreichend vor Schäden geschützt sind.

14. Jedes Produkt muss durch geeigneten Überspannungsschutz vor Überspannung (z.B. durch
Blitzschlag) geschützt werden. Andernfalls ist das bedienende Personal durch elektrischen Schlag
gefährdet.

15. Gegenstände, die nicht dafür vorgesehen sind, dürfen nicht in die Öffnungen des Gehäuses
eingebracht werden. Dies kann Kurzschlüsse im Produkt und/oder elektrische Schläge, Feuer oder
Verletzungen verursachen.

1171.0000.41 - 07 Seite 4

rundlegende Sicherheitshinweise

G

16. Sofern nicht anders spezifiziert, sind Produkte nicht gegen das Eindringen von Flüssigkeiten
geschützt, siehe auch Abschnitt "Betriebszustände und Betriebslagen", Punkt 1. Daher müssen die
Geräte vor Eindringen von Flüssigkeiten geschützt werden. Wird dies nicht beachtet, besteht Gefahr
durch elektrischen Schlag für den Benutzer oder Beschädigung des Produkts, was ebenfalls zur
Gefährdung von Personen führen kann.

17. Benutzen Sie das Produkt nicht unter Bedingungen, bei denen Kondensation in oder am Produkt
stattfinden könnte oder ggf. bereits stattgefunden hat, z.B. wenn das Produkt von kalter in warme
Umgebung bewegt wurde. Das Eindringen von Wasser erhöht das Risiko eines elektrischen
Schlages.

18. Trennen Sie das Produkt vor der Reinigung komplett von der Energieversorgung (z.B. speisendes
Netz oder Batterie). Nehmen Sie bei Geräten die Reinigung mit einem weichen, nicht fasernden
Staublappen vor. Verwenden Sie keinesfalls chemische Reinigungsmittel wie z.B. Alkohol, Aceton,
Nitroverdünnung.

Betrieb

1. Die Benutzung des Produkts erfordert spezielle Einweisung und hohe Konzentration während der
Benutzung. Es muss sichergestellt sein, dass Personen, die das Produkt bedienen, bezüglich ihrer
körperlichen, geistigen und seelischen Verfassung den Anforderungen gewachsen sind, da
andernfalls Verletzungen oder Sachschäden nicht auszuschließen sind. Es liegt in der Verantwortung
des Arbeitsgebers/Betreibers, geeignetes Personal für die Benutzung des Produkts auszuwählen.

2. Bevor Sie das Produkt bewegen oder transportieren, lesen und beachten Sie den Abschnitt
"Transport".

3. Wie bei allen industriell gefertigten Gütern kann die Verwendung von Stoffen, die Allergien
hervorrufen - so genannte Allergene (z.B. Nickel) - nicht generell ausgeschlossen werden. Sollten
beim Umgang mit R&S-Produkten allergische Reaktionen, z.B. Hautausschlag, häufiges Niesen,
Bindehautrötung oder Atembeschwerden auftreten, ist umgehend ein Arzt aufzusuchen, um die
Ursachen zu klären und Gesundheitsschäden bzw. -belastungen zu vermeiden.

4. Vor der mechanischen und/oder thermischen Bearbeitung oder Zerlegung des Produkts beachten Sie
unbedingt Abschnitt "Entsorgung / Umweltschutz", Punkt 1.

5. Bei bestimmten Produkten, z.B. HF-Funkanlagen, können funktionsbedingt erhöhte elektromag­netische Strahlungen auftreten. Unter Berücksichtigung der erhöhten Schutzwürdigkeit des unge­borenen Lebens müssen Schwangere durch geeignete Maßnahmen geschützt werden. Auch Träger
von Herzschrittmachern können durch elektromagnetische Strahlungen gefährdet sein. Der
Arbeitgeber/Betreiber ist verpflichtet, Arbeitsstätten, bei denen ein besonderes Risiko einer Strahlen­exposition besteht, zu beurteilen und zu kennzeichnen und mögliche Gefahren abzuwenden.

6. Im Falle eines Brandes entweichen ggf. giftige Stoffe (Gase, Flüssigkeiten etc.) aus dem Produkt, die
Gesundheitsschäden verursachen können. Daher sind im Brandfall geeignete Maßnahmen wie z.B.
Atemschutzmasken und Schutzkleidung zu verwenden.

7. Produkte mit Laser sind je nach ihrer Laser-Klasse mit genormten Warnhinweisen versehen. Laser
können aufgrund der Eigenschaften ihrer Strahlung und aufgrund ihrer extrem konzentrierten
elektromagnetischen Leistung biologische Schäden verursachen. Falls ein Laser-Produkt in ein R&S­Produkt integriert ist (z.B. CD/DVD-Laufwerk), dürfen keine anderen Einstellungen oder Funktionen
verwendet werden, als in der Produktdokumentation beschrieben, um Personenschäden zu
vermeiden (z.B. durch Laserstrahl).

1171.0000.41 - 07 Seite 5

rundlegende Sicherheitshinweise

G

8. EMV Klassen (nach EN 55011 / CISPR 11; sinngemäß EN 55022 / CISPR 22, EN 55032 / CISPR 32)
 Gerät der Klasse A:

Ein Gerät, das sich für den Gebrauch in allen anderen Bereichen außer dem Wohnbereich und
solchen Bereichen eignet, die direkt an ein Niederspannungs-Versorgungsnetz angeschlossen
sind, das Wohngebäude versorgt.
Hinweis: Geräte der Klasse A sind für den Betrieb in einer industriellen Umgebung vorgesehen.

iese Geräte können wegen möglicher auftretender leitungsgebundener als auch gestrahlten

D
Störgrößen im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber
verlangt werden, angemessene Maßnahmen zur Beseitigung dieser Störungen durchzuführen.

 Gerät der Klasse B:

Ein Gerät, das sich für den Betrieb im Wohnbereich sowie in solchen Bereichen eignet, die direkt
an ein Niederspannungs-Versorgungsnetz angeschlossen sind, das Wohngebäude versorgt.

Reparatur und Service

1. Das Produkt darf nur von dafür autorisiertem Fachpersonal geöffnet werden. Vor Arbeiten am Produkt
oder Öffnen des Produkts ist dieses von der Versorgungsspannung zu trennen, sonst besteht das
Risiko eines elektrischen Schlages.

2. Abgleich, Auswechseln von Teilen, Wartung und Reparatur darf nur von R&S-autorisierten
Elektrofachkräften ausgeführt werden. Werden sicherheitsrelevante Teile (z.B. Netzschalter,
Netztrafos oder Sicherungen) ausgewechselt, so dürfen diese nur durch Originalteile ersetzt werden.
Nach jedem Austausch von sicherheitsrelevanten Teilen ist eine Sicherheitsprüfung durchzuführen
(Sichtprüfung, Schutzleitertest, Isolationswiderstand-, Ableitstrommessung, Funktionstest). Damit wird
sichergestellt, dass die Sicherheit des Produkts erhalten bleibt.

Batterien und Akkumulatoren/Zellen

Werden die Hinweise zu Batterien und Akkumulatoren/Zellen nicht oder unzureichend beachtet, kann dies
Explosion, Brand und/oder schwere Verletzungen von Personen, unter Umständen mit Todesfolge,
verursachen. Die Handhabung von Batterien und Akkumulatoren mit alkalischen Elektrolyten (z.B.
Lithiumzellen) muss der EN 62133 entsprechen.

1. Zellen dürfen nicht zerlegt, geöffnet oder zerkleinert werden.

2. Zellen oder Batterien dürfen weder Hitze noch Feuer ausgesetzt werden. Die Lagerung im direkten
Sonnenlicht ist zu vermeiden. Zellen und Batterien sauber und trocken halten. Verschmutzte
Anschlüsse mit einem trockenen, sauberen Tuch reinigen.

3. Zellen oder Batterien dürfen nicht kurzgeschlossen werden. Zellen oder Batterien dürfen nicht
gefahrbringend in einer Schachtel oder in einem Schubfach gelagert werden, wo sie sich gegenseitig
kurzschließen oder durch andere leitende Werkstoffe kurzgeschlossen werden können. Eine Zelle
oder Batterie darf erst aus ihrer Originalverpackung entnommen werden, wenn sie verwendet werden
soll.

4. Zellen oder Batterien dürfen keinen unzulässig starken, mechanischen Stößen ausgesetzt werden.

5. Bei Undichtheit einer Zelle darf die Flüssigkeit nicht mit der Haut in Berührung kommen oder in die
Augen gelangen. Falls es zu einer Berührung gekommen ist, den betroffenen Bereich mit reichlich
Wasser waschen und ärztliche Hilfe in Anspruch nehmen.

1171.0000.41 - 07 Seite 6

rundlegende Sicherheitshinweise

G

6. Werden Zellen oder Batterien, die alkalische Elektrolyte enthalten (z.B. Lithiumzellen), unsachgemäß
ausgewechselt oder geladen, besteht Explosionsgefahr. Zellen oder Batterien nur durch den ent­sprechenden R&S-Typ ersetzen (siehe Ersatzteilliste), um die Sicherheit des Produkts zu erhalten.

7. Zellen oder Batterien müssen wiederverwertet werden und dürfen nicht in den Restmüll gelangen.
Akkumulatoren oder Batterien, die Blei, Quecksilber oder Cadmium enthalten, sind Sonderabfall.
Beachten Sie hierzu die landesspezifischen Entsorgungs- und Recycling-Bestimmungen.

Transport

1. Das Produkt kann ein hohes Gewicht aufweisen. Daher muss es vorsichtig und ggf. unter
Verwendung eines geeigneten Hebemittels (z.B. Hubwagen) bewegt bzw. transportiert werden, um
Rückenschäden oder Verletzungen zu vermeiden.

2. Griffe an den Produkten sind eine Handhabungshilfe, die ausschließlich für den Transport des
Produkts durch Personen vorgesehen ist. Es ist daher nicht zulässig, Griffe zur Befestigung an bzw.
auf Transportmitteln, z.B. Kränen, Gabelstaplern, Karren etc. zu verwenden. Es liegt in Ihrer
Verantwortung, die Produkte sicher an bzw. auf geeigneten Transport- oder Hebemitteln zu
befestigen. Beachten Sie die Sicherheitsvorschriften des jeweiligen Herstellers eingesetzter
Transport- oder Hebemittel, um Personenschäden und Schäden am Produkt zu vermeiden.

3. Falls Sie das Produkt in einem Fahrzeug benutzen, liegt es in der alleinigen Verantwortung des
Fahrers, das Fahrzeug in sicherer und angemessener Weise zu führen. Der Hersteller übernimmt
keine Verantwortung für Unfälle oder Kollisionen. Verwenden Sie das Produkt niemals in einem sich
bewegenden Fahrzeug, sofern dies den Fahrzeugführer ablenken könnte. Sichern Sie das Produkt im
Fahrzeug ausreichend ab, um im Falle eines Unfalls Verletzungen oder Schäden anderer Art zu
verhindern.

Entsorgung / Umweltschutz

1. Gekennzeichnete Geräte enthalten eine Batterie bzw. einen Akkumulator, die nicht über unsortierten
Siedlungsabfall entsorgt werden dürfen, sondern getrennt gesammelt werden müssen. Die
Entsorgung darf nur über eine geeignete Sammelstelle oder eine Rohde & Schwarz­Kundendienststelle erfolgen.

2. Elektroaltgeräte dürfen nicht über unsortierten Siedlungsabfall entsorgt werden, sondern müssen
getrennt gesammelt werden.
Rohde & Schwarz GmbH & Co. KG hat ein Entsorgungskonzept entwickelt und übernimmt die
Pflichten der Rücknahme und Entsorgung für Hersteller innerhalb der EU in vollem Umfang. Wenden
Sie sich bitte an Ihre Rohde & Schwarz-Kundendienststelle, um das Produkt umweltgerecht zu
entsorgen.

3. Werden Produkte oder ihre Bestandteile über den bestimmungsgemäßen Betrieb hinaus mechanisch
und/oder thermisch bearbeitet, können ggf. gefährliche Stoffe (schwermetallhaltiger Staub wie z.B.
Blei, Beryllium, Nickel) freigesetzt werden. Die Zerlegung des Produkts darf daher nur von speziell
geschultem Fachpersonal erfolgen. Unsachgemäßes Zerlegen kann Gesundheitsschäden
hervorrufen. Die nationalen Vorschriften zur Entsorgung sind zu beachten.

1171.0000.41 - 07 Seite 7

rundlegende Sicherheitshinweise

G

4. Falls beim Umgang mit dem Produkt Gefahren- oder Betriebsstoffe entstehen, die speziell zu
entsorgen sind, z.B. regelmäßig zu wechselnde Kühlmittel oder Motorenöle, sind die
Sicherheitshinweise des Herstellers dieser Gefahren- oder Betriebsstoffe und die regional gültigen
Entsorgungsvorschriften einzuhalten. Beachten Sie ggf. auch die zugehörigen speziellen
Sicherheitshinweise in der Produktdokumentation. Die unsachgemäße Entsorgung von Gefahren­oder Betriebsstoffen kann zu Gesundheitsschäden von Personen und Umweltschäden führen.

Weitere Informationen zu Umweltschutz finden Sie auf der Rohde & Schwarz Home Page.

1171.0000.41 - 07 Seite 8

Quality management

Certied Quality System

ISO 9001

and environmental
management

Sehr geehrter Kunde,

Sie haben sich für den Kauf
eines Rohde & Schwarz Produk­tes entschieden. Sie erhalten
damit ein nach modernsten Fer­tigungsmethoden hergestelltes
Produkt. Es wurde nach den
Regeln unserer Qualitäts- und
Umweltmanagementsysteme
entwickelt, gefertigt und geprüft.
Rohde & Schwarz ist unter ande­rem nach den Managementsys­temen ISO 9001 und ISO 14001
zertifiziert.

Der Umwelt verpflichtet

❙ Energie-efziente,

RoHS-konforme Produkte

❙ Kontinuierliche

Weiterentwicklung nachhaltiger
Umweltkonzepte

❙ ISO 14001-zertiziertes

Umweltmanagementsystem

Dear customer,

You have decided to buy a
Rohde & Schwarz product. This
product has been manufactured
using the most advanced meth­ods. It was developed, manufac­tured and tested in compliance
with our quality management
and environmental manage­ment systems. Rohde & Schwarz
has been certified, for exam­ple, according to the ISO 9001
and ISO 14001 management
systems.

Environmental commitment

❙ Energy-efcient products
❙ Continuous improvement in

environmental sustainability

❙ ISO 14001-certied

environmental management
system

Certied Environmental System

ISO 14001

Cher client,

Vous avez choisi d’acheter un
produit Rohde & Schwarz. Vous
disposez donc d’un produit
fabriqué d’après les méthodes
les plus avancées. Le dévelop­pement, la fabrication et les
tests de ce produit ont été effec­tués selon nos systèmes de
management de qualité et de
management environnemental.
La société Rohde & Schwarz a
été homologuée, entre autres,
conformément aux systèmes
de management ISO 9001 et
ISO 14001.

Engagement écologique

❙ Produits à efcience

énergétique

❙ Amélioration continue de la

durabilité environnementale

❙ Système de management

environnemental certié selon

ISO 14001

1171.0200.11 V 05.01

1171020011

Customer Support

Technischer Support – wo und wann Sie ihn brauchen

Unser Customer Support Center bietet Ihnen schnelle, fachmännische Hilfe für die gesamte Produktpalette
von Rohde & Schwarz an. Ein Team von hochqualifizierten Ingenieuren unterstützt Sie telefonisch und
arbeitet mit Ihnen eine Lösung für Ihre Anfrage aus - egal, um welchen Aspekt der Bedienung,
Programmierung oder Anwendung eines Rohde & Schwarz Produktes es sich handelt.

Aktuelle Informationen und Upgrades

Um Ihr Gerät auf dem aktuellsten Stand zu halten sowie Informationen über Applikationsschriften zu Ihrem
Gerät zu erhalten, senden Sie bitte eine E-Mail an das Customer Support Center. Geben Sie hierbei den
Gerätenamen und Ihr Anliegen an. Wir stellen dann sicher, dass Sie die gewünschten Informationen
erhalten.

Europa, Afrika, Mittlerer Osten

Nordamerika

Lateinamerika

Asien/Pazifik

China

Tel. [phone]

[e-mail]

Tel. 1-888-TEST-RSA (1-888-837-8772)

[e-mail]

Tel. [phone]

[e-mail]

Tel. [phone]

[e-mail]

Tel. [phone] /

[phone]

[e-mail]

1171.0200.21-06.00

R&S®SMBV100A

1 Vorspann.................................................................................................7

1.1 Überblick über die Dokumentation..............................................................................7

1.2 In diesem Dokument verwendete Konventionen.......................................................9

1.2.1 Typografische Konventionen...........................................................................................9

1.2.2 Konventionen für die Beschreibung von Vorgehensweisen............................................9

2 Inbetriebnahme....................................................................................10

2.1 Erklärung der Frontansicht........................................................................................10

2.1.1 Utility-Tasten.................................................................................................................11

2.1.2 Standby-LEDs und Standby-Taste................................................................................12

2.1.3 Display..........................................................................................................................12

Inhalt

Inhalt

2.1.4 Setup-Tasten.................................................................................................................13

2.1.4.1 Tasten zum Festlegen von Parametern........................................................................13

2.1.4.2 Displaytasten.................................................................................................................14

2.1.5 Tastenfeld für Dateneingabe.........................................................................................15

2.1.6 Drehknopf und Navigationstasten.................................................................................16

2.1.7 Frontplattenanschlüsse.................................................................................................17

2.2 Erklärung der Rückansicht........................................................................................17

2.2.1 Beschreibung der Anschlüsse.......................................................................................18

2.3 Inbetriebnahme...........................................................................................................22

2.3.1 Auspacken und Prüfen des Geräts...............................................................................23

2.3.2 Aufstellen oder Montieren des Geräts...........................................................................24

2.3.3 Anschluss des Geräts an das Stromnetz......................................................................24

2.3.4 Starten des Geräts........................................................................................................25

2.3.4.1 Standby- und Bereitschaftsstatus.................................................................................25

2.3.4.2 Startanzeige und Booten...............................................................................................26

2.3.4.3 Funktionsprüfung..........................................................................................................26

2.3.4.4 Preseteinstellungen.......................................................................................................27

2.3.5 Das Gerät ausschalten..................................................................................................28

2.3.6 Sicherungen..................................................................................................................29

2.4 Externes Zubehör anschließen..................................................................................29

2.4.1 USB-Geräte anschließen..............................................................................................29

3Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

2.5 Linux-Betriebssystem.................................................................................................30

2.6 Einrichten einer Netzwerkverbindung (LAN)............................................................32

2.6.1 Anschließen des Geräts an das Netzwerk....................................................................32

2.6.2 Die IP-Adresse zuordnen..............................................................................................33

2.6.3 Computernamen verwenden.........................................................................................34

2.7 Fernzugriff über einen externen Steuerrechner.......................................................35

2.7.1 Verwenden eines Webbrowsers für den Fernzugriff.....................................................36

2.7.2 Remote Access über Ultr@VNC...................................................................................37

3 Erste Schritte........................................................................................43

3.1 Kurze Einführung in das Konzept des Geräts..........................................................43

3.2 Basisbandsektion.......................................................................................................45

3.2.1 Beschreibung der individuellen Diagrammblöcke der Basisbandsektion......................47

Inhalt

3.3 RF-Sektion...................................................................................................................48

3.3.1 Beschreibung der individuellen Diagrammblöcke der RF-Sektion................................48

3.4 Setup-Beispiel.............................................................................................................49

4 Manuelle Bedienung............................................................................56

4.1 Hauptmerkmale...........................................................................................................56

4.2 Display.........................................................................................................................61

4.2.1 Im Kopffeldbereich angezeigte Einstellungen...............................................................61

4.2.2 Statusinformationen und Meldungen............................................................................62

4.2.2.1 Statusinformationen......................................................................................................62

4.2.2.2 Meldungen....................................................................................................................62

4.2.2.3 Flüchtige Meldungen.....................................................................................................62

4.2.2.4 Bleibende Meldungen...................................................................................................63

4.2.3 Infofenster.....................................................................................................................63

4.2.4 Blockschaltbild .............................................................................................................64

4.2.4.1 Funktionsblöcke im Blockschaltbild...............................................................................65

4.2.4.2 Signal Flow- und Input/Output-Symbole im Blockschaltbild..........................................65

4.2.5 Windowsleiste und Softkeys.........................................................................................66

4.2.6 Struktur der Dialoge......................................................................................................67

4.2.7 Graphische Darstellung der Eigenschaften des Ausgangssignals................................67

4.3 Zugriff auf Dialoge......................................................................................................68

4.4 Einstellen von Parametern.........................................................................................69

4Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

4.4.1 Arbeiten mit dem Cursor...............................................................................................70

4.4.2 Auswahl eines Bedienelements....................................................................................71

4.4.3 Ein-/Ausschalten von Parametern.................................................................................71

4.4.4 Eingabe eines Werts.....................................................................................................72

4.4.5 Arbeiten mit Einheiten ..................................................................................................73

4.4.6 Auswahl eines Werts in einer Liste...............................................................................74

4.4.7 Abschließen von Einträgen mit Bestätigung.................................................................75

4.4.8 Wiederherstellen des vorherigen Werts........................................................................76

4.5 Editoren........................................................................................................................77

4.5.1 Arbeiten mit einem Listeneditor.....................................................................................77

4.5.2 Mit dem "Data Editor" arbeiten......................................................................................78

4.5.3 Arbeiten mit dem "Control and Marker List Editor"........................................................80

4.6 How to Use the Help System......................................................................................84

Inhalt

4.7 Dateiverwaltung..........................................................................................................85

4.7.1 Dialog "File Select"........................................................................................................87

4.7.2 File Manager.................................................................................................................89

4.7.2.1 Erweiterungen für Benutzerdateien...............................................................................90

4.8 Legende der Frontplatten-Bedienelemente..............................................................92

4.8.1 Frontplatten-Tastenemulation.......................................................................................94

A Hardwareschnittstellen........................................................................95

A.1 GPIB-Bus-Schnittstelle...............................................................................................95

Index......................................................................................................97

5Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

Inhalt

6Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

1 Vorspann

Vorspann

Überblick über die Dokumentation

1.1 Überblick über die Dokumentation

Die Anwenderdokumentation für den R&S SMBV besteht aus den folgenden Kompo­nenten:

Online-Hilfe-System auf dem Gerät,

●

"Kompakthandbuch" in gedruckter Form,

●

Dokumentations-CD-ROM mit folgenden Publikationen:

●

– Online-Hilfesystem (*.chm) als eigenständige (standalone) Hilfe,
– Bedienhandbücher für Grundgerät und Optionen,
– Servicehandbuch,
– Datenblatt und technische Daten,
– Links zu nützlichen Rohde & Schwarz- Internetseiten.

Online-Hilfe

Die Online-Hilfe ist in die Firmware des Geräts eingebettet. Sie ermöglicht schnellen,
kontextsensitiven Zugriff auf alle für die Bedienung und Programmierung erforderlichen
Informationen. Die Online-Hilfe enthält kontextsensitive Hilfe zur Bedienung des R&S
SMBV und aller erhältlichen Optionen.

Kompakthandbuch

Dieses Handbuch wird in gedruckter Form und im PDF-Format auf der Dokumentations­CD-ROM mit dem Gerät ausgeliefert. Mit Hilfe der Informationen in diesem Handbuch
können Sie das Gerät einrichten und in Betrieb nehmen. Standardabläufe und ein Bei­spiel zum Einrichten des Gerätes sind beschrieben. Darüber hinaus enthält das Hand­buch allgemeine Informationen (z. B. Sicherheitshinweise).

Bedienhandbücher

Die Bedienhandbücher bilden eine Ergänzung zum Kompakthandbuch. Bedienhandbü­cher werden für das Grundgerät und für jede zusätzliche (Software-) Option zur Verfü­gung gestellt.

Diese Handbücher sind auf der Dokumentations-CD-ROM, die mit dem Gerät ausgelie­fert wird, in PDF-Format (in ausdruckbarer Form) verfügbar. Im Bedienhandbuch zum
Grundgerät sind alle Gerätefunktionen ausführlich beschrieben. Ferner enthält es eine
Einführung in die Fernsteuerung sowie eine umfassende Beschreibung der Fernsteuer­befehle inklusive Programmierbeispiele. Informationen zu Wartung, Geräteschnittstellen
und Fehlermeldungen sind ebenfalls vorhanden.

In den Handbüchern zu den einzelnen Optionen werden die spezifischen Messgeräte­funktionen der betreffenden Option ausführlich beschrieben. Zusätzliche Informationen
zu Grundeinstellungen und Parametern entnehmen Sie bitte den Datenblättern. Die

7Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

Vorspann

Überblick über die Dokumentation

Handbücher zu den Optionen enthalten keine grundlegenden Informationen zur Bedie­nung des R&S SMBV.

Die folgenden Bedienhandbücher und Ergänzungen sind verfügbar für R&S SMBV:

Digitaler Standard GSM/EDGE, inkl. EDGE+

●

Digitaler Standard 3GPP FDD, 3GPP FDD enhanced MS/BS tests incl. HSDPA,

●

3GPP FDD HSUPA, 3GPP FDD HSPA+

●

Digitaler Standard CDMA2000® incl. 1xEV-DV
Digitaler Standard 1xEV-DO Rev. A

●

Digitaler Standard IEEE 802.11 (a/b/c) WLAN

●

Digitaler Standard IEEE 802.16 WiMAX

●

Digitaler Standard TD-SCDMA, inklusive TD-SCDMA Enhanced Features

●

Digitaler Standard DVB-H

●

Digitaler Standard DAB / T-DMB

●

Digitaler Standard IEEE 802.11n WLAN-N

●

Digitaler Standard EUTRA/LTE

●

Digitaler Standard XM Radio

●

FM Stereo-Modulation / RDS

●

Digitaler Standard Sirius Digital Radio

●

Digitaler Standard TETRA Release 2

●

●

Digitaler Standard Bluetooth®Enhanced Data Rate

●

HD RadioTM Test Waveforms

Servicehandbuch

Dieses Servicehandbuch ist auf der Dokumentations-CD-ROM, die mit dem Gerät aus­geliefert wird, in PDF-Format (in ausdruckbarer Form) verfügbar. Darin wird beschrieben,
wie Sie die Einhaltung der Datenhaltigkeit überprüfen können; außerdem finden Sie hier
Informationen zur Gerätefunktion, zur Reparatur sowie zur Fehlersuche und -behebung.
Darin enthalten sind zudem alle Informationen, die zur Instandsetzung des Geräts durch
Austauschen von Baugruppen benötigt werden.

Release Notes

Die Release Notes beschreiben neue und verbesserte Funktionen, gelöste Probleme,
und Last Minute-Änderungen zur Dokumentation. Die jeweilige Firmware-Version ist auf
der Titelseite der Release Notes angegeben. Die jeweils aktuellen Release Notes finden
Sie im Internet.

8Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

Vorspann

In diesem Dokument verwendete Konventionen

1.2 In diesem Dokument verwendete Konventionen

1.2.1 Typografische Konventionen

In der vorliegenden Dokumentation gelten die folgenden typografischen Konventionen:

Konvention Beschreibung

"Elemente der grafischen Bedienoberfläche " Alle Namen von Elementen der grafischen Bedien-

oberfläche auf dem Bildschirm wie Dialogfelder,
Menüs, Optionen, Tasten und Softkeys sind in Anfüh­rungszeichen gesetzt.

TASTEN Tastennamen werden in Großbuchstaben geschrie-

ben.

Dateinamen, Befehle, Programmcode

Eingabe Vom Benutzer einzugebende Zeichenfolgen sind in

Links

Dateinamen, Befehle, Codierbeispiele und Bildschir­mausgaben werden durch ihre Schriftart hervorgeho­ben.

Kursivschrift dargestellt.

Links, die angeklickt werden können, sind in blauer
Schrift dargestellt.

"Verweise" Verweise auf andere Textstellen in der Dokumenta-

tion sind in Anführungszeichen gesetzt.

1.2.2 Konventionen für die Beschreibung von Vorgehensweisen

Bei der Bedienung des Geräts stehen für die Durchführung einer Aufgabe unter Umstän­den mehrere Vorgehensweisen zur Verfügung. In diesem Fall wird diejenige Vorgehens­weise beschrieben, bei der der berührungsempfindliche Bildschirm ("Touchscreen") zu
betätigen ist. Alle Elemente, die durch einfache Berührung des Bildschirms aktiviert wer­den können, sind auch mit Hilfe einer zusätzlich anzuschließenden Maus auswählbar.
Die alternative Vorgehensweise, d. h. die Verwendung der Tasten am Gerät oder auf der
Bildschirmtastatur, wird nur beschrieben, wenn sie von den Standardbedienverfahren
abweicht.

Der Begriff "auswählen" kann sich auf beide beschriebenen Vorgehensweisen beziehen,
d. h. die Betätigung des berührungsempfindlichen Bildschirms mit dem Finger, die Ver­wendung eines Mauszeigers auf dem Bildschirm oder die Betätigung einer Taste am
Gerät oder auf einer Tastatur.

9Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

2 Inbetriebnahme

Inbetriebnahme

Erklärung der Frontansicht

Anhand der folgenden Themen können Sie das Gerät kennenlernen und die ersten
Schritte ausführen:

● Erklärung der Frontansicht

● Erklärung der Rückansicht

● Inbetriebnahme

Dieser Abschnitt beschreibt die Bedienelemente und Anschlüsse des Signalgenerators
R&S SMBV anhand der Front- und Rückansicht und zeigt, wie das Gerät in Betrieb
genommen wird. Er beschreibt auch den Anschluss externer Geräte wie Drucker, Tas­tatur oder Maus. Die technischen Daten der Schnittstellen können dem Datenblatt ent­nommen werden.

Kapitel 3, "Erste Schritte", auf Seite 43 dieses Handbuchs stellt einen Überblick über

die Generatorfunktionen bereit und enthält eine Einführung in das Bedienkonzept. Aus­führliche Bedienungsanweisungen und eine Übersicht über die Menüs folgen in Kapitel 4,

"Manuelle Bedienung", auf Seite 56.

Referenzinformationen zum Handbuch und zur Fernsteuerung des Geräts können im
Online-Hilfesystem oder seiner gedruckten/druckbaren Version gefunden werden. Eine
ausführliche Beschreibung der Hardwareanschlüsse und -schnittstellen ist ebenfalls im
Hilfesystem enthalten.

2.1 Erklärung der Frontansicht

Die Frontplatte des R&S Signal Generator besteht aus dem VGA-Display mit dem Soft­keybereich, Utility-Tasten (linke Seite) und dem Hardkeybereich mit Anschlüssen und
Steuerschnittstellen (rechte Seite). Die nachfolgenden Abschnitte enthalten kurze Erklä­rungen zu den Steuerungen und Anschlüssen, dem Hardkeybereich und der Frontplatte.

Ausführliche Informationen enthält die entsprechende Beschreibung im Bedienhand­buch.

10Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

Inbetriebnahme

Erklärung der Frontansicht

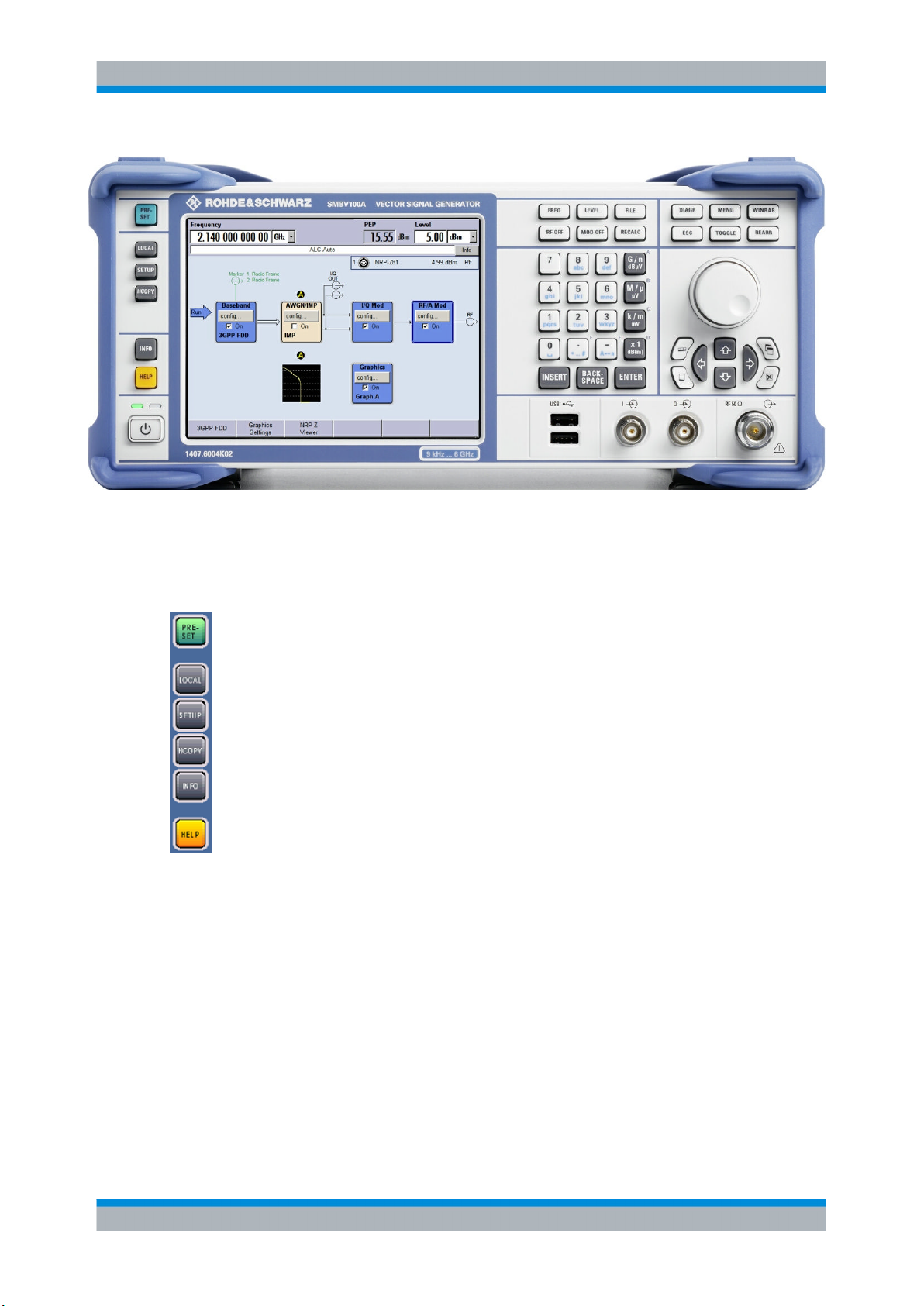

Bild 2-1: Ansicht, Frontplatte

2.1.1 Utility-Tasten

Die Tasten auf der linken Seite des Displays setzen den R&S SMBV in einen definierten
Gerätestatus zurück und stellen Informationen über das Gerät und Unterstützung bereit.

Weitere Informationen enthält das Kapitel "Geräteeinstellungen" (Instrument Settings) im
Bedienhandbuch.

PRESET

Setzt das Gerät in einen definierten Status (siehe Kapitel 2.3.4.4, "Preseteinstellungen",
auf Seite 27).

LOCAL

Schaltet von Fernsteuerung in lokale (manuelle) Steuerung um.

SETUP

Öffnet den Dialog "Setup" für Konfigurationsvoreinstellungen.

HCOPY

Öffnet das Menü "Hardcopy" für die Konfiguration und den Start des Drucks.

11Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

Inbetriebnahme

Erklärung der Frontansicht

INFO

Zeigt Status-, Fehler- und Warnmeldungen an.

HELP

Zeigt einen kontextsensitiven Hilfetext an.

2.1.2 Standby-LEDs und Standby-Taste

Die Standby-LEDs und die Taste ON/STANDBY befinden sich in der unteren linken Ecke
der Frontplatte.

Die Taste ON/STANDBY schaltet das Gerät zwischen dem Standby- und dem Bereit­schaftsstatus um (durch die Standby-LEDs angegeben).

Die LEDs geben die Gerätestati wie folgt an:

Die grüne LED (links) leuchtet, wenn das Gerät betriebsbereit ist.

●

Die gelbe LED (rechts) leuchtet im Standby-Modus.

●

Siehe hierzu auch Kapitel 2.3.4.1, "Standby- und Bereitschaftsstatus", auf Seite 25.

2.1.3 Display

Das Display zeigt alle Haupteinstellungen und Status des Signalgenerators in klarer Form
an.

Das Display gliedert sich in die folgenden Bereiche:

Frequenz- und Pegelanzeige mit Infozeile.

●

– Frequenz- und Pegeleinstellungen mit Offset und Hüllkurvenleistung (PEP).
– Statusmeldungen
– Kurze Fehlermeldungen.

Der Zugriff auf ein Fenster mit ausführlichen Informationen zu einer Meldung
erfolgt über die Taste INFO.

Blockschaltbild

●

Das Blockschaltbild gibt einen Überblick über die aktuelle Konfiguration und den Sig­nalfluss des Signalgenerators anhand von Funktionsblöcken mit Ein-/Ausgangs­symbolen. Durch Auswahl eines Funktionsblocks wird eine Liste mit zugehörigen
Einstellungsmenüs geöffnet. Das Blockschaltbild wird von den aktiven Menüs, dem
Info-Fenster und den Graphiken überlagert. Das Blockschaltbild kann über die Taste

DIAGRAM jederzeit im Vordergrund angezeigt werden.

"Windowsleiste" mit Softkeybeschriftung

●

Die "Windowsleiste" zeigt alle geöffneten Menüs in Form eines beschrifteten Buttons
an. Die Buttons legen die Funktion der Softkeys bei Frontplattenbedienung fest.
Durch Drücken des Buttons bzw. Softkeys wird das zugehörige Menü abwechselnd
in den Vordergrund geholt oder auf der "Windowsleiste" abgelegt.
Die WINDOWSLEISTE wird im Bedarfsfall von einer Buttonleiste mit menüspezifi­schen Funktionen des aktiven Menüs überlagert. Durch Drücken der Taste
WINBAR kann die "Windowsleiste" erneut im Vordergrund angezeigt werden. Damit

12Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

Inbetriebnahme

Erklärung der Frontansicht

ist es möglich, zwischen den beiden Funktionen der Buttons bzw. Softkeys zu wech­seln.

Ausführliche Informationen enthält Kapitel 4.2, "Display", auf Seite 61.

2.1.4 Setup-Tasten

Über die Tasten im rechten Bildschirmbereich können Parameter festgelegt, Ansichten
ausgewählt und die Fenster gesteuert werden.

2.1.4.1 Tasten zum Festlegen von Parametern

Diese Tasten ermöglichen den direkten Zugriff auf die Einstellungen im Kopffeld des
Geräts und können zum schnellen Wechseln des Modulationsstatus und des RF-Signals
verwendet werden.

Weitere Informationen enthält das Kapitel "Gerätefunktionen" (Instrument Functions) im
Bedienhandbuch.

FREQ

Aktivieren der Eingabe der Frequenz.

RF EIN/AUS

Ein- bzw. Ausschalten des RF-Signals.
Der Status "RF OFF" wird im Kopffeld neben dem Feld "Frequency" angezeigt.

LEVEL

Aktivieren der Eingabe des Pegels.

MOD ON/OFF

Ein- bzw. Ausschalten der Modulationen.
Der Status "MOD OFF" wird in der Infozeile in des Kopffeldes neben dem Feld "Level"

angezeigt.

FILE

Aktiviert das Menü zum Speichern oder Laden von Dateien (siehe Kapitel 4.7, "Datei-

verwaltung", auf Seite 85).

RECALCULATE

Starten der Neuberechnung von Geräteeinstellungen.

13Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

Inbetriebnahme

Erklärung der Frontansicht

Dauert die Berechnung einer Geräteeinstellung sehr lange, wird die aktive Modulation
automatisch abgeschaltet und die Berechnung unterbrochen, um dem Anwender die
Gelegenheit zu weiteren Einstellungen zu geben. Durch Tastendruck wird die Berech­nung erneut gestartet und nach Abschluss der Berechnung die Modulation wieder ein­geschaltet.

2.1.4.2 Displaytasten

Die Tasten oberhalb des Drehknopfes und die Tasten unterhalb des Ziffernblocks ordnen
die verschiedenen Fenster auf dem Display an.

DIAGRAM

Blockschaltbild in den Vordergrund holen. Die aktiven Menüs werden ausgeblendet
(minimiert).

Aktive Menüs werden durch die Buttons in der "Windowsleiste" angezeigt.

ESC

Die Funktion dieser Taste hängt von der aktuellen Cursorposition ab.

Wechseln auf die nächst höhere Auswahlebene.

●

Schließen des geöffneten Fensters, ohne die neuen Eingaben zu akzeptieren; der

●

alte Wert oder Parameter wird erhalten.
In Dialogen, die einen Button "Cancel" enthalten, aktiviert diese Taste diesen Button.

●

Schließt alle Dialoge, wenn der Bearbeitungsmodus nicht aktiv ist.

●

Beendet den Bearbeitungsmodus, wenn dieser aktiv ist.

●

Wechsel zwischen verschiedenen Eingabebereichen eines Menüs.

●

Verschieben des Eingabecursors von der Kopffeldanzeige zum vorher aktiven Menü

●

oder zum vorher hervorgehobenen Block im Blockschaltbild, wenn kein Menü aktiv
ist.
Verschieben des Cursors von einen Funktionsblock im Diagramm zur ersten Auswahl

●

in der "Windowsleiste". Sind keine Menüs geöffnet, bleibt der Eingabefokus unver­ändert an der aktuellen Position.

TOGGLE

Schaltet die hervorgehobenen Elemente oder einen Funktionsblock ein und aus.

●

Wechseln zwischen zwei oder mehreren Einstellmöglichkeiten; z. B. Einträgen in

●

Auswahllisten. Am Ende einer Liste wird wieder auf den ersten Eintrag gesprungen.

MENU

Aufrufen des Menübaums

14Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

Inbetriebnahme

Erklärung der Frontansicht

CLOSE

Schließt das aktive Menü.

Bei aktivem Eingabemodus werden die Änderungen verworfen.

●

Erfordern die Einstellungen dieses Menüs die Bestätigung der Änderungen durch

●

Drücken eines "Accept"-Button, erscheint eine Abfrage, ob die Änderungen verwor­fen werden sollen.

HIDE

Blendet (minimiert) das aktive geöffnete Menü aus. Der zugehörige Button in der "Wind­owsleiste" bleibt sichtbar.

REARR

Passt die Größe des aktiven Menüs an, so dass die gesamte Höhe des Bildschirms
genutzt wird.

WINBAR

Wechselt zwischen den aktiven Menüs.

2.1.5 Tastenfeld für Dateneingabe

Die Tasten im Tastenfeld für Dateneingabe werden zur Eingabe von alphanumerischen
Daten und Einheiten verwendet.

Dateneingabetasten sind nur aktiviert, wenn der Cursor auf einem Dateneingabefeld in
einem Dialog steht. Ihre Funktion hängt vom Datentyp oder Eingabefeld ab.

Tasten Beschreibung

0...9/abc Gibt die entsprechenden Zahlen (in numerische Eingabefelder) oder Zeichen (Zeichenein-

gabefelder) ein.

. Fügt einen Dezimalpunkt (numerische Eingabefelder) oder Punkt (Zeicheneingabefelder) an

der Cursorposition ein. Mehrere Dezimalpunkte sind nicht zulässig.

+/- Ändert das Vorzeichen eines numerischen Parameters. Fügt bei einem alphanumerischen

Parameter einen Bindestrich an der Cursorposition ein.

Maßeinhei­tentasten

Wählt eine Maßeinheit aus und bestimmt dadurch den absoluten Wert oder ändert die Maß­einheit, z. B. Auslösen einer Neuberechnung ohne Ändern des absoluten Werts. Die Funktion
hängt vom Zeitpunkt ab, zu dem die Taste UNIT während der Parametereingabe verwendet
wird (siehe Kapitel 4.4.5, "Arbeiten mit Einheiten ", auf Seite 73).

Für Werte ohne Maßeinheit ist die Taste X1 mit ENTER äquivalent. Sie bestätigt die vorherige
Eingabe und deaktiviert das Eingabefeld.

15Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

Inbetriebnahme

Erklärung der Frontansicht

Tasten Beschreibung

_ Fügt ein Leerzeichen in ein Zeicheneingabefeld ein.

*... # Gibt Sonderzeichen ein. Schaltet zwischen den verfügbaren Zeichen um, wenn die Taste

mehrmals in einer Zeile gedrückt wird.

A <-> a Schaltet zwischen Groß- und Kleinbuchstaben um.

A, B, C, D, E,FGibt Hexadezimalwerte ein. Die Buchstabenbelegung der Tasten ist automatisch aktiviert,

wenn ein Eingabefeld mit einem hexadezimalen Wert geöffnet ist.

INSERT

Schaltet zwischen dem Einfüge- und Überschreibmodus um (siehe auch Kapitel 4.4.4,

"Eingabe eines Werts", auf Seite 72 ).

BACKSPACE

Löscht das letzte Zeichen vor der Cursorposition oder die ausgewählte Zeichenfolge.

ENTER

Das Drücken des Drehknopfes hat dieselbe Wirkung.

Schließt die Eingabe von dimensionslosen Eingaben ab. Für andere Eingaben kann

●

diese Taste anstatt der Standardeinheitentaste verwendet werden. Der neue Wert
wird übernommen.
Bestätigt ("OK") und schließt offene Eingabefenster.

●

In einem Dialog wird damit die Voreinstellung oder der fokussierte Button ausgewählt.

●

In einem Dialog wird damit der Bearbeitungsmodus für den fokussierten Bereich

●

aktiviert, sofern zutreffend.
In einem Dialog wird damit die markierte Option des fokussierten Bereichs aktiviert

●

bzw. deaktiviert, sofern der Bearbeitungsmodus aktiv ist.
Aufrufen der nächsten Menüebene

●

2.1.6 Drehknopf und Navigationstasten

Der Drehknopf und die Pfeiltasten sind alternative Bedienelemente für Datenänderung
und Navigation in der grafischen Bedienoberfläche.

DREHKNOPF

Der Drehknopf hat mehrere Funktionen:

Er erhöht (im Uhrzeigersinn) oder vermindert (gegen den Uhrzeigersinn) die nume-

●

rischen Werte an einer definierten Schrittbreite im Bearbeitungsmodus.
Er verschiebt den Cursor, z. B. zu einem Funktionsblock im Blockschaltbild.

●

Er blättert in Listen, Tabellen oder Strukturansichten.

●

Er wirkt wie die "ENTER"-Taste, wenn er gedrückt wird.

●

Er verschiebt den Markierungsbalken innerhalb von fokussierten Bereichen (z. B.

●

Listen), sofern der Bearbeitungsmodus aktiviert ist.

Hinweis: Das Drehen oder Drücken des Drehknopfes entspricht dem Drücken der Tas­ten AUF und AB oder der Taste ENTER im Tastenfeld.

16Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

Inbetriebnahme

Erklärung der Rückansicht

NAVIGATIONSTASTEN

Die Navigationstasten bestehen aus 4 Pfeiltasten, die alternativ zum Drehknopf für die
Navigation verwendet werden.

TASTEN AUF/
AB

Die Tasten "Auf" und "Ab" haben die folgende Funktion:

Sie erhöhen bzw. vermindern den Geräteparameter in einem

●

numerischen Bearbeitungsdialog.
In einer Liste, Tabelle, Fenster oder Dialog vertikal blättern.

●

TASTEN
LINKS/
RECHTS

Die Tasten "Links" und "Rechts" haben die folgende Funktion:

Sie verschieben in einem alphanumerischen Bearbeitungsdialog

●

den Cursor vor und zurück.
In einer Liste, Tabelle, Fenster oder Dialog horizontal blättern.

●

2.1.7 Frontplattenanschlüsse

Die RF- und I/O-Anschlüsse und verschiedene zusätzliche Schnittstellenanschlüsse
befinden sich an der Frontplatte.

I , Q

I- und Q-Eingänge für das externe analoge Modulationssignal bei I/Q-Modulation.
Weitere Informationen enthält:

Kapitel "Daten- und Signalquellen im Basisband" (Data and Signal Sources in Base-

●

band) im Bedienhandbuch.

HF-AUSGANG

Ausgänge für RF-Signal.
ACHTUNG! Maximale Eingangspegel. Der RF-Ausgang darf nicht überlastet werden.

Die maximal erlaubte Rückspeisung ist im Datenblatt angegeben.

USB

USB-Schnittstellen (Universal Serial Bus) vom Typ A (Host-USB).

Anschließen von externen Geräten wie Maus oder Tastatur

●

Anschließen des Memory Sticks zum Übertragen von Dateien

●

Firmware-Update

●

Hinweis: Eine weitere USB-Schnittstelle vom Typ A (Host- USB) und eine USB-Schnitt­stelle vom Typ B (Device USB für Datenübertragung) sind an der Rückwand verfügbar.

Siehe hierzu auch Kapitel 2.4.1, "USB-Geräte anschließen", auf Seite 29.

2.2 Erklärung der Rückansicht

Dieser Abschnitt enthält einen Überblick über die Anschlüsse auf der Geräterückseite.
Jeder Anschluss wird kurz beschrieben und mit einem Verweis auf das oder die Kapitel
versehen, in denen detaillierte Informationen zur Funktion zu finden sind. Die technischen
Daten der Anschlüsse können dem Datenblatt entnommen werden.

17Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

Inbetriebnahme

Erklärung der Rückansicht

Ausführliche Informationen enthält die entsprechende Beschreibung im Bedienhand­buch.

Bild 2-2: Ansicht, Rückwand

2.2.1 Beschreibung der Anschlüsse

I OUT / Q OUT

Direkter Ausgang oder Differentialausgang (nicht invertierend) für analoges I/Q-Signal.

I OUT BAR / Q OUT BAR

Differentialausgang (invertierend) für analoges I/Q-Signal.

MARKER 1, 2

Ausgang 1 und 2 zur Triggerung und Steuerung von externen Geräten mit frei definier­baren Markersignalen.

Weitere Informationen enthält das Kapitel "Globale Trigger-/Takt-/Eingangseinstellun­gen" (Global Trigger/Clock/Input Settings) im Bedienhandbuch.

USB IN

USB-Schnittstelle (Universal Serial Bus) vom Typ B (Device USB).
Diese Schnittstelle kann zur Fernsteuerung des Geräts verwendet werden.

18Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

Inbetriebnahme

Erklärung der Rückansicht

USB-ANSCHLÜSSE, TYP A

USB-Schnittstellen (Universal Serial Bus) vom Typ A (Host-USB).

Anschließen von externen Geräten wie Maus oder Tastatur usw.

●

Anschließen des Memory Sticks zum Übertragen von Dateien

●

Firmware-Update

●

Weitere USB-Schnittstellen vom Typ A sind an der Frontplatte verfügbar.

Siehe hierzu auch Kapitel 2.4.1, "USB-Geräte anschließen", auf Seite 29.

DIG IQ IN, DIG IQ OUT

Anschluss für den Eingang/Ausgang eines digitalen I/Q-Signals von/zu einer R&S EX­IQ-Box (Option R&S SMBV-B18).

Das für die Verbindung zwischen dem R&S SMBV und der R&S EX-IQ-Box erforderliche
Kabel ist im Lieferumfang der R&S EX-IQ-Box enthalten.

LAN-ANSCHLUSS

Ethernet-Schnittstelle

Integration des Signalgenerators in ein Netzwerk

●

Fernsteuerung des Signalgenerators

●

Fernzugriff auf den Signalgenerator

●

Firmware-Update

●

Siehe auch:

● Kapitel 2.6, "Einrichten einer Netzwerkverbindung (LAN)", auf Seite 32

Kapitel "Fernsteuerung - Grundlagen" (Remote Control Basics) im Bedienhandbuch.

●

FESTPLATTE

Zur Erhöhung der Sicherheit kann die Festplatte vom Gerät entfernt werden, ist jedoch
an einen spezifischen R&S SMBV gebunden. Deshalb kann die Festplatte nicht zwischen
verschiedenen Geräten ausgetauscht werden.

ACHTUNG! Risiko von Geräteschaden und Datenverlust!. Während des Betriebs greift
das Gerät auf die Festplatte zu. Das Entfernen der Festplatte während des Betriebs führt
zu einem Datenverlust oder sogar einer Beschädigung des Geräts.
Die Festplatte darf während des Betriebs nicht entfernt werden.

CLOCK OUT

Ausgang für internes Taktsignal.
Beim Arbeiten im synchronen Master-/Slave-Modus wird der Systemtakt an diesem

Anschluss ausgegeben.

CLOCK IN

Eingang für externes (Symbol) Taktsignal zum Synchronisieren des externen Datensig­nals und Arbeiten im synchronen Master-Slave-Modus.

NEXT

Dieser Triggereingang gibt das nächste (z. B. das 2., 3., 4., ...) Segment einer aus meh­reren Segmenten bestehenden Kurvenform an, das sich beispielsweise aus einem Signal
in Sinus-, Rechteck- oder Sägezahnform zusammensetzen kann.

19Kompakthandbuch 1407.6079.61 ─ 07

R&S®SMBV100A

Inbetriebnahme

Erklärung der Rückansicht

TRIGGER

Eingang für externe Triggerung von digitalen Modulationen, Standards, ARB und den
externen Trigger im synchronen Master/Slave-Modus.

SENSOR

Anschluss für R&S NRP-Zxx-Messköpfe.
Mithilfe der Funktion "User Correction" kann für externe Messaufbauten automatisch eine

Tabelle mit Korrekturwerten ermittelt werden, z. B. zur Kompensation des Frequenz­gangs von Kabeln.

Die Leistungsmessköpfe werden durch Anschluss des Steckers verbunden. Zum Tren­nen der Verbindung, den Stecker an seiner Tülle halten. Der Messkopfstecker kann nicht
durch Ziehen am Messkopfkabel entfernt werden.

LO IN, LO OUT

Mischoszillator-Eingang und -Ausgang:

LO IN: Eingang für externe LO-Signale

●

LO OUT: Ausgang für interne LO-Signale

●

IEC 625/IEEE 488

IEC-Bus-Schnittstelle (IEEE 488) für die Fernsteuerung des Geräts.

Siehe auch Kapitel A.1, "GPIB-Bus-Schnittstelle", auf Seite 95 und Kapitel "Fernsteu­erung - Grundlagen" (Remote Control Basics) im Bedienhandbuch.

Hinweis: Zur Vermeidung von elektromagnetischen Störungen durch freie Leitungen
muss jedes angeschlossene IEC-Bus-Kabel mit einem Gerät oder einem Steuerrechner
verbunden werden.

SIGNAL VALID

Ausgang von gültigem Signal. Dieses Signal markiert die gültigen Signalzeiten (gültige
Pegel- und Frequenzangabe). Das Signal wird automatisch erzeugt.

INSTR TRIG

Eingang für externe Triggerung von Sweeps und List-Modus.

PULSE VIDEO

Ausgang des internen Pulsgeneratorsignals oder externen Pulssignals, das über den
PULSE EXT-Anschluss eingespeist wird (Videosignal).

20Kompakthandbuch 1407.6079.61 ─ 07
