R&S FS-K73/K73+ 3GPP WCDMA Mobilstationstest – Applikations-Firmware R&S FS-K73

Softwarebeschreibung 1154.7275.41 - 06 7

1 3GPP WCDMA Mobilstationstest –

Applikations-Firmware R&S FS-K73

Der Spektrumanalysator R&S FSP/R&S FSU führt bei einer Ausstattung mit der Applikations-Firmware R&S FS-K73 Code-Domain-Power-Messungen an UplinkSignalen entsprechend dem 3GPP-Standard (FDD-Modus) durch. Die ApplikationsFirmware basiert auf dem 3GPP-Standard (Third Generation Partnership Project) der Version Release 5. Zusätzlich zu den im 3GPP-Standard vorgeschriebenen Messungen in der Code-Domain bietet die Applikation Messungen im Spektralbereich wie Leistung und ACLR mit vordefinierten Einstellungen an. Die Applikations-Firmware R&S FS-K73+ erlaubt zusätzlich Messungen gemäß Release 7 einschließlich EDPDCH-Kanälen mit dem Modulationsverfahren 4PAM. Vor der Installation von R&S FS-K73+ muss die Option R&S K-73 installiert sein.

1.1 Fr eischalten der Firmware-Option

Die Firmware-Option R&S FS-K73/K73+ wird im Menü GENERAL SETUP durch die Eingabe eines Schlüsselwortes freigeschaltet. Das Schlüsselwort wird mit der Option mitgeliefert. R&S FS-K73 und R&S FS-K73+ verfügen über getrennte Schlüsselworte. Eine erfolgreiche Installation der Firmware-Option R&S FS-K73 ist Voraussetzung für eine Installation der R&S FS-K73+. Bei einem Einbau ab Werk ist die Freischaltung der Option schon erfolgt.

GENERAL SETUP Menü:

OPTIONS

Der Softkey OPTIONS öffnet ein Untermenü, in dem die Schlüsselwörter für neue Firmware-Optionen (Application Firmware Modules) eingegeben werden können. Die bereits vorhanden Optionen werden in einer Tabelle angezeigt, die beim Eintritt in das Untermenü geöffnet wird.

INSTALL OPTION

Der Softkey INSTALL OPTION aktiviert die Eingabe des Schlüsselworts für eine Firmware-Option.

Im Eingabefeld können ein oder mehrere Schlüsselwörter eingeben werden. Ist ein Schlüsselwort gültig, wird die Meldung OPTION KEY OK angezeigt und die Option wird in die Tabelle FIRMWARE OPTIONS eingetragen.

Ist ein Schlüsselwort ungültig, wird die Meldung OPTION KEY INVALID angezeigt.

Page 8

R&S FS-K73/K73+ Getting Started

Softwarebeschreibung 1154.7275.41 - 06 8

2 Getting Started

[<Taste>]

Drücken einer Taste an der Frontplatte, z.B. [SPAN]

[<SOFTKEY>]

Drücken eines Softkeys, z.B. [MARKER -> PEAK]

[<nn unit>]

Eingabe eines Wertes + Abschluss der Eingabe mit der Einheit, z.B. [12 kHz]

[<Taste>]

Drücken einer Taste an der Frontplatte, z.B. [FREQ]

<MENÜ>

Auswahl eines Menüs, Parameters oder einer Einstellung, z.B. DIGITAL STD. Die Menüebene ist durch Einrücken gekennzeichnet.

Eingabe eines Wertes + Abschluss der Eingabe mit der Einheit, z.B. 12 kHz

Das folgende Kapitel erklärt grundlegende 3GPP-FDD-Mobilstationstests anhand eines Messaufbaus mit dem Signalgenerator R&S SMIQ als Messobjekt. Es beschreibt, wie Bedien- und Messfehler durch korrekte Voreinstellungen vermieden werden.

Der Messbildschirm ist im Kapitel 6 bei den jeweiligen Messungen dargestellt. Bei den Messungen sind exemplarisch wichtige Einstellungen zur Vermeidung von

Messfehlern hervorgehoben. Anschließend an die korrekte Einstellung wird jeweils die Auswirkung einer nicht korrekten Einstellung demonstriert. Folgende Messungen werden durchgeführt:

● Messung 1: Messung des Spektrums des Signals

● Messung 2: Messung der Spektrum Emission Mask

● Messung 3: Messung der relativen Code-Domain-Power

- Einstellung: Mittenfrequenz

- Einstellung: Scrambling Code des Signals

● Messung 4: Getriggerte Messung der relativen Code-Domain-Power

- Einstellung: Triggeroffset

● Messung 5: Messung des Composite EVM

● Messung 6: Messung des Peak Code Domain Error

Die Messungen werden mit folgenden Geräten / Hilfsmitteln durchgeführt:

 R&S Analysator mit Applikations-Firmware R&S FS-K73: Mobilstationstest für

3GPP-FDD

 Vektor-Signalgenerator R&S SMIQ mit Option R&S SMIQB45: digitaler Standard

WCDMA 3GPP (Ausstattung mit Optionen R&S SMIQB20 und R&S SMIQB11)

 1 Koaxialkabel, 50 , Länge ca. 1m, N-Verbindung  2 Koaxialkabel, 50 , Länge ca. 1m, BNC-Verbindung

Bei der Darstellung der Einstellungen am R&S Analysator gelten folgende Konventionen:

 Bei der Darstellung der Einstellungen am R&S SMIQ gelten folgende

Konventionen:

Page 9

R&S FS-K73/K73+ Getting Started

Softwarebeschreibung 1154.7275.41 - 06 9

2.1 Grundeinstellungen in der Betriebsart Code-Domain-

Parameter

Einstellung

Digitaler Standard

W-CDMA 3GPP REV

Sweep

CONTINUOUS

CDP-Modus

CODE CHAN AUTOSEARCH

Triggereinstellung

FREE RUN

Triggeroffset

Scrambling Code

Threshold value

-60 dB

Symbol-Rate

15 ksps

Code-Nummer

Slot-Nummer

I/Q-Branch

Darstellart

Screen A: CODE PWR RELATIVE Screen B: RESULT SUMMARY

Messaufbau

► HF-Ausgang des R&S SMIQ mit dem HF-Eingang des R&S Analysator

verbinden (Koaxialkabel mit N-Steckern).

Einstellung am R&S SMIQ:

[PRESET] [LEVEL: 0 dBm] [FREQ: 2.1175 GHz]

DIGITAL STD WCDMA/3GPP SET DEFAULT LINK DIRECTION UP/REVERSE TEST MODELS (NOT STANDARDIZED)... C+D960K STATE: ON

Einstellung am R&S Analysator:

[PRESET] [CENTER: 2.1175 GHz] [AMPT: 0 dBm]

[3G FDD UE]

Messung

In der Grundeinstellung nach PRESET befindet sich der R&S Analysator in der Betriebsart Analysator. Die folgenden Grundeinstellungen der Code-Domain-Messung werden erst dann aktiviert, wenn die Betriebsart Code-Domain-Messung für 3GPP FDD gewählt ist.

Tabelle 2-1 Grundeinstellung der Code-Domain-Messung

2.2 Messung 1: Messung der Leistung des Signals

Die Messung des Spektrums bietet eine Übersicht über das 3GPP-FDD-Signal und die trägernahen Nebenaussendungen.

Page 10

R&S FS-K73/K73+ Getting Started

Softwarebeschreibung 1154.7275.41 - 06 10

[MEAS: POWER]

Messung am R&S Analysator:

Dargestellt wird:

● Das Spektrum des 3GPP-FDD-Signals

● Die Kanalleistung des Signals innerhalb der 3.84-MHz-Kanalbandbreite

2.3 Messung 2: Messung der Spektrum Emission Mask

Messaufbau

► HF-Ausgang des R&S SMIQ mit dem HF-Eingang des R&S Analysator

verbinden (Koaxialkabel mit N-Steckern).

Einstellung am R&S SMIQ:

[PRESET] [LEVEL: 0 dBm] [FREQ: 2.1175 GHz]

DIGITAL STD WCDMA/3GPP SET DEFAULT LINK DIRECTION UP/REVERSE TEST MODELS (NOT STANDARDIZED)... C+D960K STATE: ON

Einstellung am R&S Analysator:

[PRESET] [CENTER: 2.1175 GHz] [AMPT: 0 dBm] [3G FDD UE] [MEAS: SPECTRUM EM MASK]

Messung am R&S Analysator:

Dargestellt wird:

● Das Spektrum des 3GPP-FDD-Signals

● Die in der Norm definierte Grenzwertlinie

● Eine Aussage über die Verletzung der Grenzwertlinie (Passed/Failed)

In der 3GPP-Spezifikation wird eine Messung vorgeschrieben, die im Bereich von mindestens 12.5 MHz um den WCDMA-Träger herum die Einhaltung einer spektralen Maske überwacht. Für die Beurteilung der Leistungsaussendungen innerhalb des angegebenen Bereichs wird die Signalleistung im Bereich nahe dem Träger mit einem 30 kHz-Filter, in den trägerfernen Bereichen mit einem 1MHz-Filter gemessen. Die entstehende Kurve wird mit einer in der 3GPP-Spezifikation definierten Grenzwertlinie verglichen.

2.4 Messung 3: Messung der relativen Code-Domain-Power

Im Folgenden wird eine Messung der Code-Domain-Power an einer der möglichen Kanalkonfigurationen gezeigt. Dabei werden die grundlegenden Parameter der CDPMessungen, die eine Analyse des Signals ermöglichen, nacheinander von an das Mess-Signal angepassten Werten auf nicht angepasste verstellt, um die entstehenden Effekte zu demonstrieren.

Page 11

R&S FS-K73/K73+ Getting Started

Softwarebeschreibung 1154.7275.41 - 06 11

Einstellung am R&S SMIQ:

► RF-Ausgang des R&S SMIQ mit dem RF-Eingang des R&S Analysator

verbinden.

► Referenzeingang (EXT REF IN/OUT) auf der Rückseite des R&S Analysator

mit dem Referenzausgang (REF) am R&S SMIQ verbinden (Koaxialkabel mit BNC-Anschlüssen)

Einstellung am R&S SMIQ:

[PRESET] [LEVEL: 0 dBm] [FREQ: 2.1175 GHz]

DIGITAL STD WCDMA 3GPP LINK DIRECTION UP/REVERSE TEST MODELS (NOT STANDARDIZED)... C+D960K SELECT BS/MS MS 1 ON OVERALL SYMBOL RATE...6*960 STATE: ON

Einstellung am R&S Analysator:

[PRESET] [CENTER: 2.1175 GHz] [AMPT: 10 dBm]

[3G FDD UE] [SETTINGS: SCRAMBLING CODE 0]

Messung am R&S Analysator:

Dargestellt wird:

● Screen A: Code-Domain-Power des Signals auf dem Q-Zweig (Kanalmodell mit 3 Daten-Kanälen auf dem Q-Zweig)

● Screen B: Numerische Ergebnisse der CDP-Messung

Messaufbau

► Referenzeingang (EXT REF IN/OUT) auf der Geräterückseite des Analysators

mit dem Referenzausgang (REF) auf der Geräterückseite des R&S SMIQ verbinden (Koaxialkabel mit BNC-Steckern).

Einstellung am R&S SMIQ:

Wie in Messung 2

Einstellung am R&S Analysator:

Wie in Messung 2, zusätzlich [SETUP: REFERENCE EXT]

Messung am R&S Analysator:

Frequency error Der angezeigte Frequenzfehler soll < 10 Hz sein.

2.4.1 Einstellung: Synchronisation der Referenzfrequenzen

Eine Synchronisation von Sender und Empfänger auf die gleiche Referenzfrequenz reduziert den Frequenzfehler drastisch.

Die Referenzfrequenzen des Analysators und des Messobjektes sollen

synchronisiert sein

Page 12

R&S FS-K73/K73+ Getting Started

Softwarebeschreibung 1154.7275.41 - 06 12

2.4.2 Einstellung: Verhalten bei einer abweichenden

Einstellung am R&S SMIQ:

► Mittenfrequenz des Mess-Senders in 0.5-kHz-Schritten verstimmen und dabei

den Bildschirm des Analysators beobachten:

Messung am R&S Analysator:

● Bis etwa 1 kHz Frequenzfehler ist eine CDP-Messung am Analysator noch

möglich. Ein Unterschied in der Messgenauigkeit der CDP-Messung ist bis zu diesem Frequenzfehler nicht ersichtlich.

● Ab 1 kHz Frequenz-Offset steigt die Wahrscheinlichkeit einer

Fehlsynchronisation. Bei fortlaufend durchgeführten Messungen werden teilweise alle Kanäle in blauer Farbe mit annähernd dem gleichen Pegel dargestellt.

● Ab etwa 2 kHz Frequenzfehler wird eine CDP-Messung unmöglich. Der R&S

Analysator zeigt sämtliche möglichen Codes in blauer Farbe mit ähnlichem Pegel an.

Einstellung am R&S SMIQ:

► Mittenfrequenz des Mess-Senders wieder auf 2.1175 GHz einstellen:

[FREQ: 2.1175 GHz]

Einstellung am R&S SMIQ

SELECT BS/MS BS 1: ON SCRAMBLING CODE: 0001

(am Analysator ist der Scrambling-Code 0000 eingestellt)

Messung am R&S Analysator:

Die CDP-Darstellung zeigt sämtliche möglichen Codes mit annähernd dem gleichen Pegel an.

Einstellung am R&S Analysator:

Scrambling-Code auf den neuen Wert setzen:

[SETTINGS: SCRAMBLING CODE 1]

Messung am R&S Analysator:

Die CDP-Darstellung zeigt wieder das Kanal-Modell.

Mittenfrequenzeinstellung

In der folgenden Einstellung wird das Verhalten bei abweichender Mittenfrequenzeinstellung von Messobjekt und Analysator gezeigt.

Die Mittenfrequenz des Analysators muss bis auf 2 kHz Offset mit der Frequenz

des Messobjektes übereinstimmen

2.4.3 Einstellung: Verhalten bei falschem Scrambling-Code

Eine gültige CDP-Messung kann nur dann durchgeführt werden, wenn der am Analysator eingestellte Scrambling-Code mit dem des Sendesignals übereinstimmt.

Die Einstellung des Scrambling-Codes am Analysator muss mit dem des zu

messenden Signals übereinstimmen.

Page 13

R&S FS-K73/K73+ Getting Started

Softwarebeschreibung 1154.7275.41 - 06 13

2.5 Messung 4: Getriggerte Messung der relativen Code-

Messaufbau

► RF-Ausgang des R&S SMIQ mit dem RF-Eingang des R&S Analysator

verbinden

► Referenzfrequenzen verbinden (siehe Messung 2) ► Externe Triggerung des R&S Analysator (EXT TRIG GATE) mit Trigger des

R&S SMIQ (TRIGOUT1 auf PAR DATA) verbinden.

Einstellung am R&S SMIQ:

Wie in Messung 3

Einstellung am R&S Analysator:

Wie in Messung 3, zusätzlich [TRIG EXTERN]

Messung am R&S Analysator:

Dargestellt wird: Screen A: Code-Domain-Power des Signals

(Kanalkonfiguration mit 3 Daten-Kanälen auf dem Q-Zweig) Screen B: Numerische Ergebnisse der CDP-Messung Trg to Frame: Versatz zwischen Triggerereignis und Start des 3G-FDD-Rahmens Die Wiederholrate der Messung erhöht sich deutlich gegenüber der Messung ohne

externen Trigger.

Einstellung am R&S Analysator:

[TRIG: TRIGGER OFFSET 100 s ]

Messung am R&S Analysator:

In der Tabelle der numerischen Ergebnisse (Screen B) ändert sich der Parameter „Trg to Frame“:

Trigger to Frame -100 s

Domain-Power

Wird die Code-Domain-Power-Messung ohne externe Triggerung durchgeführt, wird zu einem willkürlichen Zeitpunkt ein Ausschnitt von ca. 20 ms aus dem Mess-Signal aufgenommen und versucht, darin den Start eines 3G-FDD-Rahmens zu detektieren. Je nach Lage des Starts des Rahmens kann damit die benötigte Rechenzeit erheblich sein. Durch Anlegen eines externen (Frame-)Triggers kann diese Rechenzeit verringert werden.

2.5.1 Einstellung: Triggeroffset

Durch Verändern des Trigger-Offsets kann eine Verzögerung des Triggerereignisses gegenüber dem Start des WCDMA-Rahmens ausgeglichen werden.

Ein Triggeroffset gleicht analoge Verzögerungen des Trigger-Ereignisses aus.

Page 14

R&S FS-K73/K73+ Getting Started

Softwarebeschreibung 1154.7275.41 - 06 14

2.6 Messung 5: Messung des Composite EVM

Messaufbau

► RF-Ausgang des R&S SMIQ mit dem RF-Eingang des R&S Analysator

(Koaxialkabel mit N-Anschlüssen) verbinden

► Referenzeingang (EXT REF IN/OUT) auf der Rückseite des R&S

Analysator mit dem Referenzausgang (REF) am R&S SMIQ verbinden (Koaxialkabel mit BNC-Anschlüssen)

► Externe Triggerung des R&S Analysator (EXT TRIG GATE) mit Trigger

des R&S SMIQ (TRIGOUT1 auf PAR DATA) verbinden.

Einstellung am R&S SMIQ:

[PRESET] [LEVEL: 0 dBm]

[FREQ: 2.1175 GHz] DIGITAL STD LINK DIRECTION UP / REVERSE TEST MODELS (NOT STANDARDIZED)... C+D960K SELECT BS/MS MS 1 ON OVERALL SYMBOL RATE... 6*960 STATE: ON

Einstellung am R&S Analysator:

[PRESET] [CENTER: 2.1175 GHz] [REF: 10 dBm]

[3G FDD UE] [TRIG EXTERN] [RESULTS COMPOSITE EVM]

Messung am R&S Analysator:

Dargestellt wird: Screen A: Code-Domain-Power des Signals, Q-Zweig

(Kanalmodell mit 3 Daten-Kanälen auf dem Q-Zweig) Screen B: Composite EVM (EVM über das Gesamtsignal)

Composite EVM ist die in der 3GPP-Spezifikation vorgeschriebene Messung des mittleren quadratischen Fehlers des Gesamtsignals:

Aus den demodulierten Daten wird ein ideales Referenzsignal generiert. Mess- und Referenzsignal werden miteinander verglichen; die quadratische Abweichung ergibt die Messung Composite EVM.

Page 15

R&S FS-K73/K73+ Getting Started

Softwarebeschreibung 1154.7275.41 - 06 15

2.7 Messung 6: Messung des Peak Code Domain Errors

Messaufbau

► RF-Ausgang des R&S SMIQ mit dem RF-Eingang des R&S Analysator

(Koaxialkabel mit N-Anschlüssen) verbinden

► Referenzeingang (EXT REF IN/OUT) auf der Rückseite des R&S Analysator

mit dem Referenzausgang (REF) am R&S SMIQ verbinden (Koaxialkabel mit BNC-Anschlüssen)

► Externe Triggerung des R&S Analysator (EXT TRIG GATE) mit Trigger des

R&S SMIQ (TRIGOUT1 auf PAR DATA) verbinden.

Einstellung am R&S SMIQ:

[PRESET] [LEVEL: 0 dBm] [FREQ: 2.1175 GHz]

DIGITAL STD WCDMA 3GPP LINK DIRECTION UP / REVERSE TEST MODELS (NOT STANDARDIZED)... C+D960K SELECT BS/MS MS 1 ON OVERALL SYMBOL RATE... 6*960 STATE: ON

Einstellung am R&S Analysator:

[PRESET] [CENTER: 2.1175 GHz] [REF: 0 dBm]

[3G FDD UE] [TRIG EXTERN] [RESULTS PEAK CODE DOMAIN ERR] SPREAD FACTOR 256]

Messung am R&S Analysator:

Dargestellt wird: Screen A: Code-Domain-Power des Signals, Q-Zweig

(Kanalkonfiguration mit 3 aktiven Daten-Kanälen im Q-Zweig) Screen B: Peak Code Domain Error (Projektion des Fehlers auf die Klasse mit

Spreading-Faktor 256)

Der Peak Code Domain Error ist ebenfalls eine in der 3GPP-Spezifikation für WCDMASignale definierte Messung:

Aus den demodulierten Daten wird ein ideales Referenzsignal generiert. Mess- und Referenzsignal werden miteinander verglichen; die Differenz beider Signale wird auf die Klassen der verschiedenen Spreading-Faktoren projiziert. Durch Summation über die Symbole jedes Slots des Differenzsignals und Suche nach dem maximalen Fehlercode ergibt sich die Messung Peak Code Domain Error.

Page 16

R&S FS-K73/K73+ Getting Started

Softwarebeschreibung 1154.7275.41 - 06 16

2.8 Messung 7: Messung der Zeitspanne zwischen externem

Messaufbau:

► RF-Ausgang des R&S SMIQ mit dem RF-Eingang des R&S Analysators

(Koaxialkabel mit N-Anschlüssen) verbinden

► Referenzeingang (EXT REF IN/OUT) auf der Rückseite des R&S Analysators

mit dem Referenzausgang (REF) am R&S SMIQ verbinden (Koaxialkabel mit BNC-Anschlüssen)

► Externe Triggerung des R&S Analysators (EXT TRIG GATE) mit Trigger des

R&S SMIQ (TRIGOUT1 auf PAR DATA) verbinden.

Einstellung am R&S SMIQ:

[PRESET] [LEVEL: 0 dBm] [FREQ: 2.1175 GHz]

DIGITAL STD WCDMA 3GPP TEST MODELS ... TEST1_32 STATE: ON

Einstellung am R&S Analysator:

[PRESET] [CENTER: 2.1175 GHz] [REF: 0 dBm] [3G FDD BS] [TRIG EXTERN] [RESULTS RESULT SUMMARY] [SCREEN SCREEN B] [TRACE: AVERAGE] [ CLEAR / WRITE]

[SWEEP COUNT] <numeric value>

Messung am R&S Analysator:

Dargestellt wird: Screen A: Code-Domain-Power des Signals

(Test-Modell 1 mit 32 Kanälen) Screen B: Result-Summary mit Trace-Statistik-Messungen

Trigger-Ereignis und Frame-Beginn

Die Messung Trigger To Frame (TTF) gibt die Zeit zwischen dem externen Triggerereignis und dem Start des 3GPP-WCDMA-Frames an. Das Ergebnis der Messung wird in der Darstellart RESULT SUMMARY (siehe entsprechender Softkey) eingetragen. Das Trigger-Ereignis wird für diese Messung innerhalb eines Slots vor dem WCDMAFrame erwartet. Die Auflösung des Messergebnisses sowie die erzielbare Genauigkeit hängen vom verwendeten Messgerät und vom Messmodus ab.

2.8.1 Auflösegenauigkeit der Messung Trigger To Frame

Die Auflösegenauigkeit der Messung Trigger To Frame (TTF) hängt vom verwendeten Messgerät und vom eingestellten Trace-Statistik-Modus ab. Durch die Verwendung einer Mittelung des Messergebnisses über mehrerer Sweeps kann eine Erhöhung der Auflösegenauigkeit erzielt werden. Im Mittelungs-Modus wird das Ergebnis der TTFMessung über eine Anzahl von Sweeps (TRACESWEEP COUNT) gemittelt. Wenn

Page 17

R&S FS-K73/K73+ Getting Started

Softwarebeschreibung 1154.7275.41 - 06 17

die TTF-Zeit sich während der Mittelung nicht ändert, kann darüber die

Analysator

Trace Modus

Trigger To Frame

Anzahl der Sweeps

R&S - FSQ

CLEAR/WRITE

< 8 ns

R&S - FSQ

AVERAGE

< 0.5 ns

100

R&S - FSU

CLEAR/WRITE

< 65 ns

R&S - FSU

AVERAGE

< 4 ns

100

R&S - FSP

CLEAR/WRITE

< 65 ns

R&S - FSP

AVERAGE

< 4 ns

100

2 3 4 5 6 7 8 9 10

-80

-60

-40

-20

Trigger Pegel [V]

Absoluter Fehler der Trigger to Frame Zeit [ns]

Absoluter Fehler der Messung Trigger to Frame über dem Trigger Pegel

Kurve des absoluten Trigger to Frame Zeitfehlers Toleranz-Kurve für FSQ (AVG Modus) Toleranz-Kurve für FSQ (CLR/WRT Modus) FSU (AVG Modus)

Messgenauigkeit vergrößert werden. Je höher die Anzahl der Sweeps, desto größer wird die Genauigkeit des Messergebnisses bei gleichzeitiger Erhöhung der Messzeit.

Auflösung der Messung Trigger To Frame in Abhängigkeit vom Gerätetyp und der verwendeten Mittelung:

2.8.2 Absolute Genauigkeit der Messung Trigger To Frame

Die absolute Genauigkeit der Messung Trigger To Frame (TTF) hängt vom Pegel des Trigger-Pulses ab. Der Analysator wird so kalibriert, dass der minimale Messfehler bei einem Trigger-Pegel von 4 V erreicht wird. Die Schwelle für ein externes Trigger-Ereignis liegt bei 1,4 V. Aufgrund eines internen Tiefpasses zwischen Rückwand und TriggerDetektor wird der Trigger-Puls in Abhängigkeit von seinem Pegel verzögert.

Der absolute Fehler der Messung Trigger To Frame in Abhängigkeit vom Pegel des Trigger-Signals verhält sich wie folgt:

Die im Bild gestrichelt-gepunktet eingezeichnete Kurve gibt den Fehler der TTFMessung wieder. Die gestrichelten und durchgezogenen Kurven charakterisieren die

Page 18

R&S FS-K73/K73+ Getting Started

Softwarebeschreibung 1154.7275.41 - 06 18

erwartete Messungenauigkeit in Abhängigkeit vom Gerätetyp und vom verwendeten

ErrorAnalyserMeasTrgToFrame

TTT 

CLEAR/WRITE:

zeigt das Ergebnis des letzten Sweeps an

(<none>)

MAX HOLD:

zeigt den Maximalwert aus einer Anzahl von Sweeps an

(<MAX>)

MIN HOLD:

zeigt den Minimalwert aus einer Anzahl von Sweeps an

(<MIN>)

AVERAGE:

zeigt den Durchschnitts-Wert einer Anzahl von Sweeps an

(<AVG>)

TRACE

SCREEN B

CLEAR/

WRITE

MAX HOLD

MIN HOLD

AVERAGE

Trace-Statistik-Modus. Um die richtige TTF-Zeit zu erhalten, muss der Fehler vom gemessenen TTF-Wert abgezogen werden:

Mit: T

TrgToFrame

- TTF-Zeit T T

meas_Analysator

- absoluter Fehler

error

- gemessener TTF-Wert

2.8.3 Trace-Statistik in der Darstellart RESULT SUMMARY

Die Trace-Statistik-Funktionen können durch Anwahl von SCREEN B eingeschaltet werden. Nachdem SCREEN B eingeschaltet worden ist, kann das Trace-Menü aufgerufen werden (Hardkey TRACE). Im Trace-Menü kann die Art der Trace-Statistik ausgewählt werden.

Der Parameter SWEEP COUNT legt die Anzahl der durchzuführenden Messungen fest. Die Messergebnisse der Darstellart RESULT SUMMARY werden mit einer Markierung versehen, um den gewählten Trace-Statistik-Modus anzuzeigen. Wenn unter Verwendung einer Trace-Statistik gemessen wird, wird die WCDMA-Analyse automatisch auf den Modus PREDEFINED umgeschaltet. Die letzte gemessene Kanaltabelle wird dabei unter RECENT abgespeichert und für alle weiteren Messungen genutzt. Änderungen in der Kanalkonfiguration des Signals beeinflussen daher die Messungen mit Trace-Statistik nicht.

Die folgenden Trace-Statistik-Funktionen können für die Messung genutzt werden. Die letzte Spalte der folgenden Tabelle gibt dabei die Markierung wieder, mit der die Messergebnisse der RESULT SUMMARY im Falle der Verwendung der Statistikfunktion versehen werden:

Page 19

R&S FS-K73/K73+ Messaufbau für Mobilstations-Tests

Softwarebeschreibung 1154.7275.41 - 06 19

3 Messaufbau für Mobilstations-Tests

Ein Nichtbeachten kann zur Beschädigung des Geräts führen.

Vor der Inbetriebnahme des Gerätes ist darauf zu achten, dass

● die Abdeckhauben des Gehäuses aufgesetzt und verschraubt sind,

● die Belüftungsöffnungen frei sind,

● an den Eingängen keine Signalspannungspegel über den zulässigen Grenzen

anliegen.

● die Ausgänge des Gerätes nicht überlastet werden oder falsch verbunden sind

1 2 3

4 5 6

7 8 9

. -

ESC

1129.9003.03

FCTN

ENTER

CANCEL

MEAS TRIG

FREQ

MKR

AMPTSPAN

MKR

BW SWEEP

TRACE

LINES

DISP

FILE

GHz

MHz

kHz

-dBm

dBm

dB..

CAL

SETUP

PRESET

HCOPY

SPECTRUM ANALYZER 20Hz . . . 3.6GHz

FSU

BACK

s V

ms mV

µs µV

ns nV

PREV NEXT

MADE IN GERMANY

POWER SENSOR

GEN OUTPUT 50



AF OUTPUT

RF INPUT



EXT MIXER

LO OUT/ IF IN IF IN

MAX+30 dBm / 0V DC

KEYBOARD

MAX 0V DC

PROBE POWER

I IN

Q IN

NOISE SOURCE

INPUT

TX signal

DEF

GHI

ABC

5 64

ÜVW7STU

.-0

XYZ

S CRCL M

Max. Leistung

Empfohlene externe Dämpfung

 55 bis 60 dBm

35 bis 40 dB

 50 bis 55 dBm

30 bis 35 dB

Dieses Kapitel beschreibt die Grundeinstellungen des Analysators für den Betrieb als 3GPP-FDD-Mobilstations-Tester. Eine Voraussetzung für den Start der Messungen ist, dass der Spektrumanalysator korrekt konfiguriert und mit Spannung versorgt ist, wie im Kapitel 1 des Bedienhandbuchs für das Grundgerät beschrieben. Darüber hinaus muss die Applikations-Firmware R&S FS-K73 installiert und freigeschaltet sein. Die Freischaltung ist in Kapitel 1 dieses Handbuchs beschrieben, die Installationsprozedur im Grundgerätehandbuch des Spektrumanalysators.

3.1.1 Standard-Messaufbau

Bild 3-1 Mobilstations-Messaufbau

► Den Antennenausgang (bzw. TX-Ausgang) der Mobilstation über ein

Leistungsdämpfungsglied geeigneter Dämpfung mit dem HF-Eingang des Analysators verbinden. Die folgenden Pegelwerte für externe Dämpfung werden empfohlen, um sicherzustellen, dass der HF-Eingang des Analysators geschützt ist und die Empfindlichkeit des Gerätes nicht zu stark beeinträchtigt wird:

Page 20

R&S FS-K73/K73+ Messaufbau für Mobilstations-Tests

Softwarebeschreibung 1154.7275.41 - 06 20

 45 bis 50 dBm

25 bis 30 dB

 40 bis 45 dBm

20 bis 25 dB

 35 bis 40 dBm

15 bis 20 dB

 30 bis 35 dBm

10 bis 15 dB

 25 bis 30 dBm

5 bis 10 dB

 20 bis 25 dBm

0 bis 5 dB

< 20 dBm

0 dB

► Wenn Signale am Ausgang von Vierpolen gemessen werden, die

Referenzfrequenz der Signalquelle mit dem Referenzeingang des Analysators auf der Rückseite (EXT REF IN/OUT) verbinden. Zur Einhaltung der im 3GPP-Standard geforderten Fehlergrenzen bei der Frequenzmessung an Mobilstationen ist der Analysator an einer externen Referenz zu betreiben. Als Referenzquelle kann z. B. ein Rubidiumnormal verwendet werden.

► Wenn die Mobilstation über einen Triggerausgang verfügt, den Triggerausgang

der Mobilstation mit dem Triggereingang des Analysators auf der Rückseite (EXT TRIG GATE) verbinden.

3.1.2 Voreinstellung

► Die externe Dämpfung eingeben (REF LVL OFFSET). ► Den Referenzpegel eingeben. ► Die Mittenfrequenz eingeben. ► Den Trigger einstellen. ► Den Standard und die gewünschte Messung auswählen.

Page 21

R&S FS-K73/K73+ Kanalkonfigurationen im Uplink

Softwarebeschreibung 1154.7275.41 - 06 21

4 Kanalkonfigurationen im Uplink

Kanaltyp

Anzahl der Kanäle

Symbolrate

Spreading-Code(s)

Mapping auf Zweig

DPCCH

15 ksps

0 Q DPDCH

15 ksps – 960 ksps

[Spreading-Faktor / 4]

Kanaltyp

Anzahl der Kanäle

Symbolrate

Spreading-Code(s)

Mapping auf Zweig

DPCCH

15 ksps

0 Q DPDCH

960 ksps

DPDCH

960 ksps

DPDCH

960 ksps

3 I DPDCH

960 ksps

3 Q DPDCH

960 ksps

DPDCH

960 ksps

Anzahl DPDCH

Symbolrate gesamt DPDCH

Symbolrate HSDPCCH

Spreading-Code HS-DPCCH

Mapping auf Zweig (HS-DPCCH)

15 – 960 ksps

15 ksps

64 Q 2

1920 ksps

15 ksps

2880 ksps

15 ksps

32 Q 4

3840 ksps

15 ksps

4800 ksps

15 ksps

32 Q 6

5760 ksps

15 ksps

Die Möglichkeiten von Kanalkonfigurationen für das Mobilstations-Signal sind nach 3GPP eingeschränkt. Lediglich zwei verschiedene Konfigurationen für die Datenkanäle DPDCH sind laut Spezifikation zugelassen. Zusätzlich zu diesen beiden Kanalkonfigurationen ist für einen Betrieb der Mobilstation im HSDPA-Modus eine Übertragung des Kanals HS-DPCCH vorgesehen. Die R&S FS-K73 führt aus diesem Grund bei der automatischen Suche nach Kanälen auch lediglich eine Überprüfung dieser möglichen Kanalkonfigurationen durch. Kanäle, deren Parameter nicht mit einer der Konfigurationen übereinstimmen, werden daher auch nicht automatisch als aktive Kanäle detektiert.

Die möglichen Kanalkonfigurationen werden im Folgenden zur Übersicht noch einmal aufgelistet:

Tabelle 4-1 Kanalkonfiguration 1: DPCCH und 1 DPDCH

Tabelle 4-2 Kanalkonfiguration 2: DPCCH und bis 6 zu DPDCH

Tabelle 4-3 Kanalkonfiguration 3: DPCCH, bis zu 6 DPDCH und 1 HS-DPCCH

Die Kanalkonfiguration ergibt sich aus Tabelle 4-2, mit je einem zusätzlichen HSDPCCH.

Page 22

R&S FS-K73/K73+ Kanalkonfigurationen im Uplink

Softwarebeschreibung 1154.7275.41 - 06 22

Tabelle 4-4 Kanalkonfiguration 4: DPCCH, bis zu 1 DPDCH, 1E-DPCCH, bis zu 4 E-DPDCH

Anzahl DPDCH

E-DPDCHk

Spreading code E-DPDCH

E-DPDCH1

Cch,SF,SF/4 if SF  4 Cch,2,1 if SF = 2

E-DPDCH2

Cch,4,1 if SF = 4 Cch,2,1 if SF = 2

E-DPDCH3 E-DPDCH4

Cch,4,1

E-DPDCH1

Cch,SF,SF/2

E-DPDCH2

Cch,4,2 if SF = 4 Cch,2,1 if SF = 2

Der Kanal E-DPCCH wird immer mit dem Spreading-Code 1 bei einer Symbolrate von 15 ksps gespreizt. Die Anzahl der E-DPDCH-Kanäle hängt von der Anzahl der DPDCH-Kanäle ab: Ist kein DPDCH konfiguriert, so kann das Signal bis zu vier EDPDCH-Kanäle enthalten. Ist ein DPDCH konfiguriert, so kann das Signal nur bis zu zwei E-DPDCH-Kanäle enthalten.

Entsprechend der 3GPP-Norm wird die Zuweisung der Spreading-Codes für die EDPDCH-Kanäle wie folgt vorgenommen:

Page 23

R&S FS-K73/K73+ Menü-Übersicht

Softwarebeschreibung 1154.7275.41 - 06 23

5 Menü-Übersicht

SPECTRUM SCREEN B3G FDD UE

Die Applikations-Firmware R&S FS-K73 (3GPP-FDD-Mobilstations-Tests) erweitert den Analysator um Code-Domain-Power-Messungen für den Mobilfunkstandard WCDMA FDD Uplink nach 3GPP. Für die Option sind zusätzliche Softkeys verfügbar, die Messungen mit vordefinierten Einstellungen im Analysator-Modus des R&S Analysator ermöglichen.

Die Applikation R&S FS-K73 wird durch Betätigen des Hotkeys 3G FDD UE gestartet:

Nach Betreten der Option können über die Hotkey-Leiste, die mit dem Aufruf der Applikation verändert wird, die wichtigsten Messeinstellungen der Code-DomainPower-Messungen direkt ausgewählt werden.

Bei Anwahl eines der Hotkeys CHAN CONF, SETTINGS, RESULTS wird die Messung automatisch auf den Messmodus „Code Domain Power“ umgestellt.

Ein Drücken des Hotkeys EXIT 3GPP führt zum Verlassen der R&S FS-K73. Die Hotkey-Leiste des Grundgerätes wird wieder eingeblendet.

Page 24

R&S FS-K73/K73+ Menü-Übersicht

Softwarebeschreibung 1154.7275.41 - 06 24

EVM

COMPOSITE

SIGNAL

COMPOSITE

VS SLOT

POWER

RESULT

SUMMARY

CHANNEL

SELECT

REF LVL

ADJUST

CODE DOM

POWER

SELECT

I Q

CODE DOM

ERROR

CHANNEL

TABLE

CHANNEL

SELECT

REF LVL

ADJUST

SELECT

I Q

CONST

SYMBOL

BITSTREAM

REF LVL

ADJUST

CHANNEL

SELECT

I Q

RESULTS SCREEN B

SELECT

CHANNEL

SELECT

SLOT

ADJUST

REF LVL

CAPTURE

LENGTH

FRAME TO

ANALYZE

SELECT

I Q

POWER

VS SYMBOL

CODE PWR OVERVIEW

SYMBOL

EVM

SYMBOL

SELECT

VS SLOT

FREQ ERR

DISCONT

PHASE

ERROR

SYMB MAG

ERROR

SYMB PHASE

MAG ERROR

VS CHIP

EVM

VS CHIP

PHASE ERR

CONST

COMPOSITE

DOMAIN ERR

PEAK CODE

HEADER VALUES

MEAS CHAN

CONF TABLE

SAVE TABLE

CODE CHAN

AUTOSEARCH

CODE CHAN

PREDEFINED

NEW CHAN

CONF TABL

EDIT CHAN

CONF TABL

DEL CHAN

CONF TABL

COPY CHAN

CONF TABL

SCRAMBLING

CODE

CODE PWR

ABS REL

MEASURE

SLOT FRAME

SCR TYPE

LONG SHRT

SIDE BAND

NORM INV

NORMALIZE

ON OFF

MULTI FRM

CAPTURE

SELECT

CHANNEL

SELECT

SLOT

ADJUST

REF LVL

CAPTURE

LENGTH

FRAME TO

ANALYZE

SETTINGSCHAN CONFEXIT 3GPP

SELECT

I Q

RRC FILTER

ON OFF

ELIMINATE

TAIL CHIPS

SCRAMBLING

CODE

FORMAT

HEX DEC

HS-DPA/UPA

ON OFF

Bild 5-1: Übersicht der Menüs Code Domain Power -RESULT

Die in der R&S FS-K73 verfügbaren Messungen sind über die Taste MEAS anwählbar:

Page 25

R&S FS-K73/K73+ Menü-Übersicht

Softwarebeschreibung 1154.7275.41 - 06 25

LIMIT LINE

AUTO

RESTORE

STD LINES

LIMIT LINE

USER

MEAS

ACLR

SPECTRUM

EM MASK

OCCUPIED

BANDWIDTH

CODE DOM

POWER

STATISTICS

ADJUST

SETTINGS

ADJUST

REF LVL

% POWER

BANDWIDTH

NEW LIMIT

LINE

LIMIT LINE

SELECT

EDIT LIMIT

LINE

LIMIT LINE

COPY

LIMIT LINE

DELETE

X OFFSET

Y OFFSET

DISPLAY

LINE

VALUE

INSERT

LIMIT LINE

SHIFT X

NAME

VALUES

VALUE

DELETE

LIMIT LINE

SHIFT Y

LIMIT LINE

SAVE

LINE 1

DISPLAY

LINE 2

DISPLAY

LINE 1

FREQUENCY

LINE 2

FREQUENCY

LINE 1

TIME

LINE 2

TIME

ACLR LIMIT

CHECK

EDIT ACLR

LIMIT

CHANNEL

BANDWIDTH

ADJ CHAN

BANDWIDTH

ADJ CHAN

SPACING

ACLR

ABS REL

CHAN PWR

/ HZ

NO. OF

ADJ CHAN

ADJUST

SETTINGS

SWEEP

TIME

NOISE CORR

ON OFF

FAST ACLR

ON OFF

DIAGRAM

FULL SIZE

ADJUST

REF LVL

ADJUST

REF LVL

POWER

X-AXIS

REF LEVEL

X-AXIS

RANGE

Y-AXIS

MAX VALUE

Y-AXIS

MIN VALUE

ADJUST

SETTINGS

DEFAULT

SETTINGS

MARKER

PERCENT

APD

CCDF

NO OF

SAMPLES

SCALING

ADJUST

SETTINGS

CONT

MEAS

SINGLE

MEAS

ADJUST

REF LVL

siehe Code Domain

Power Menü

30kHz/1MHz

TRANSITION

POWER

MODE

MAX HOLD

WRITE

CLEAR/

ADJUST

REF LVL

LIST

EVALUATION

Bild 5-2 Übersicht der Menüs - Messfunktionen

Page 26

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 26

6 Konfiguration der 3GPP-FDD-Messungen

CODE DOM

STATISTICS

ACLR

POWER

OCCUPIED

BANDWITH

SPECTRUM

EM MASK

MEAS

Die wichtigsten Messungen des WCDMA-Standards nach 3GPP für Mobilstationen FDD sind über die Taste MEAS auswählbar. Sie werden im Folgenden anhand der Softkey-Funktionen erläutert.

Der Softkey CODE DOM POWER aktiviert die Code-Domain-Messung und führt in die Untermenüs zur Einstellung der Messparameter. Durch eine Änderung der Belegung der Hotkey-Leiste beim Übertritt in die Applikation wird sichergestellt, dass die wichtigsten Parameter der Code-Domain-Power-Messungen (CDP-Messungen) direkt über die Hotkey-Leiste erreichbar sind.

Die Softkeys POWER, ACLR, SPECTRUM EM MASK, OCCUPIED BANDWIDTH und STATISTICS aktivieren Mobilstations-Messungen mit vordefinierten Einstellungen, die im Analysator-Modus des Grundgerätes durchgeführt werden. Die Messungen werden mit den in der 3GPP-Spezifikation vorgeschriebenen Parametern durchgeführt. Eine nachträgliche Änderung der Einstellungen ist möglich.

Die weiteren Menüs des Spektrumanalysators entsprechen den Menüs dieser Betriebsarten und sind im Bedienhandbuch zum Grundgerät beschrieben.

Taste MEAS

Die Taste MEAS öffnet ein Untermenü zur Auswahl der Messung der Option R&S FSK73:

● POWER aktiviert die Messung der Kanalleistung mit definierten Voreinstellungen

in der Betriebsart Analysator.

● ACLR aktiviert die Messung der Nachbarkanalleistung mit definierten

Voreinstellungen in der Betriebsart Analysator.

Page 27

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 27

● SPECTRUM EM MASK nimmt einen Vergleich der Signalleistung in

POWER

Der Softkey POWER aktiviert die Messung der Kanalleistung des 3GPP-FDDSignals.

Der Spektrumanalysator misst die Leistung des HF-Signals ungewichtet in einer Bandbreite von 5 MHz.

22.0|7.484.3)1(5 



MHzMHzMHzf

Die Leistung wird im Zero Span gemessen. Die Filterung erfolgt über ein 5 MHz breites digitales Kanalfilter. Diese Bandbreite ist nur wenig größer als die von der 3GPP-Spezifikation geforderte minimale Bandbreite von 4,7 MHz. Die Bandbreite sowie die zugehörige Kanalleistung werden unterhalb des Messbildschirms angezeigt.

Ref 5.3 dBm Att 5 dB*

SWT 100 ms

Center 2 GHz 10 ms/

EXT

1 RM AVG

PRN

-90

-80

-70

-60

-50

-40

-30

-20

-10

Tx Chan nel W-CDMA 3GPP FWD

Bandwidth 5 MHz

Power -4.21 dBm

Bild 6-1 Messung der Leistung im Übertragungskanal unter Nutzung eines 5 MHz Kanalfilters

Der Softkey aktiviert die Betriebsart Analysator mit definierten Einstellungen:

verschiedenen Offset-Bereichen vom Träger mit den durch 3GPP vorgegebenen Maximalwerten vor.

● OCCUPIED BANDWIDTH aktiviert die Messung der durch das Signal belegten

Bandbreite.

● CODE DOM POWER aktiviert die Code-Domain-Power-Messung und öffnet ein

weiteres Untermenü zur Auswahl und Konfiguration der Parameter. Alle weiteren Menüs des Spektrumanalysators werden an die Funktionen der Betriebsart CodeDomain-Power-Messung angepasst.

● STATISTICS wertet das Signal hinsichtlich seiner statistischen Eigenschaften aus

(Verteilungsfunktion der Signalamplituden).

6.1 Messung der Kanalleistung

Page 28

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 28

SYSTEM PRESET

Nach dem Preset werden folgende benutzerspezifische Einstellungen wiederhergestellt, so dass die Anpassung an das Messobjekt erhalten bleibt:

Reference Level + Rev Level Offset

Center Frequency + Frequency Offset Input Attenuation Mixer Level Alle Triggereinstellungen

CHAN PWR / ACP

CP / ACP ON

CP / ACP STANDARD

W-CDMA 3GPP REV

CP / ACP CONFIG

NO. OF ADJ CHAN

ACLR

NO. OF

ADJ CHAN

ADJUST

SETTINGS

SWEEP

TIME

NOISE CORR

ON OFF

FAST ACL

ON OFF

DIAGRAM

FULL SIZE

ADJUST

REF LVL

ACLR LIMIT

CHECK

EDIT ACLR

LIMIT

CHANNEL

BANDWIDTH

ADJ CHAN

BANDWIDTH

ADJ CHAN

SPACING

ACLR

ABS REL

CHAN PWR

/ HZ

POWER

MODE

CHLEAR/

WRITE

MAX HOLD

Ausgehend von dieser Einstellung kann der Spektrumanalysator in allen Funktionen, die er in der Betriebsart Analysator bietet, bedient werden, d.h. alle Messparameter können an die Erfordernisse der spezifischen Messung angepasst werden.

Fernbedienungsbefehl: CONF:WCDP:MEAS POW

Ergebnisabfrage: CALC:MARK:FUNC:POW:RES? CPOW

6.2 Messung der Nachbarkanalleistung - ACLR

Der Softkey ACLR aktiviert die Messung der Nachbarkanalleistung mit den laut 3GPPSpezifikation definierten Einstellungen (Adjacent Channel Leakage Power Ratio).

Page 29

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 29

Der Spektrumanalysator misst die Leistung des Nutzkanals sowie der jeweils benachbar-

SYSTEM PRESET

Nach dem Preset werden folgende benutzerspezifische Einstellungen wiederhergestellt, so dass die Anpassung an das Messobjekt erhalten bleibt:

Reference Level + Rev Level Offset Center Frequency + Frequency Offset Input Attenuation

Mixer Level Alle Triggereinstellungen

CHAN PWR / ACP

CP / ACP ON

CP / ACP STANDARD

W-CDMA 3GPP REV CP / ACP CONFIG

NO. OF ADJ CHAN

NO. OF

ADJ CHAN

Der Softkey NO. OF ADJ CHAN aktiviert die Eingabe der Anzahl ±n der Nachbarkanäle, die für die Nachbarkanalleistungsmessung berücksichtigt werden.

Möglich sind die Eingaben 0 bis 12. Folgende Messungen werden abhängig von der Anzahl der Kanäle durchgeführt.

Ref

5.5 dBm

Att

5 dB

**RBW

30 kHz

VBW

300 kHz

SWT

100 ms

Center

1.2 GHz

Span

25.5 MHz

2.55 MHz/

EXT

1 RM

AVG

PRN

-90

-80

-70

-60

-50

-40

-30

-20

-10

Tx Channel

W-CDMA 3GPP REV

Bandwidth 3.84 MHz

Power -1.63 dBm

Adjacent Channel

Bandwidth 3.84 MHz

Lower -67.13 dB

Spacing 5 MHz

Upper -67.36 dB

Alternate Channel

Bandwidth 3.84 MHz

Lower -69.76 dB

Spacing 10 MHz

Upper -69.95 dB

ten linken und rechten Seitenkanäle. In der Grundeinstellung werden jeweils zwei Nachbarkanäle berücksichtigt. Die Ergebnisse der Messung werden unterhalb des Messbildschirms angezeigt.

Bild 6-2 Messung der Nachbarkanalleistung einer 3GPP-FDD-Mobilstation.

Der Softkey aktiviert die Betriebsart Analysator mit definierten Einstellungen:

Ausgehend von dieser Einstellung kann der Analysator in allen Funktionen, die er in der Betriebsart Analysator bietet, bedient werden, d.h. alle Messparameter können an die Erfordernisse der spezifischen Messung angepasst werden.

Fernbedienungsbefehl: CONF:WCDP:MEAS ALCR

Ergebnisabfrage: CALCl:MARK:FUNC:POW:RES? ACP

Page 30

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 30

0 Nur die Kanalleistung wird gemessen. 1 Die Kanalleistung und die Leistung des oberen und unteren Nachbarkanals

(adjacent channel) werden gemessen.

2 Die Kanalleistung, die Leistung des unteren und oberen Nachbarkanals und des

nächsten unteren und oberen Kanals (Alternate Channel 1) werden gemessen.

3 Die Kanalleistung, die Leistung des unteren und oberen Nachbarkanals, des

nächsten unteren und oberen Kanals (Alternate Channel 1) und des übernächsten unteren und oberen Nachbarkanals (Alternate Channel 2) werden gemessen.

Bei höheren Anzahl setzt sich das Verfahren entsprechend fort.

Fernbedienungsbefehl: SENS:POW:ACH:ACP 2

Abfrage: SENS:POW:ACH:ACP?

Realisiert wird diese höhere Anzahl von Nachbarkanälen über Einstellungen wie:

ACLR LIMIT CHECK CALC:LIM:ACP:ACH:RES?

CALC:LIM:ACP:ALT1..11:RES?

EDIT ACLR LIMITS

CALC:LIM:ACP:ACH:STAT ON

CALC:LIM:ACP:ACH:ABS –10dBm,-10dBm

CALC:LIM:ACP:ACH:ABS:STAT ON

CALC:LIM:ACP:ALT1..11 0dB,0dB

CALC:LIM:ACP:ALT1..11:STAT ON

CALC:LIM:ACP:ALT1..11:ABS –10dBm,-10dBm

CALC:LIM:ACP:ALT1..11:ABS:STAT ON

ADJ CHAN BANDWIDTH SENS:POW:ACH:BWID:ALT1..11 30kHz

ADJ CHAN SPACING

SENS:POW:ACH:SPAC:ALT1..11 4MHz

ADJUST

SETTINGS

Der Softkey ADJUST SETTINGS optimiert automatisch die Geräteeinstellungen des Analysators für die gewählte Leistungsmessung (s.u.).

Alle zur Leistungsmessung innerhalb eines bestimmten Frequenzbereichs (Kanalbandbreite) relevanten Einstellungen des Analysators werden dann in Abhängigkeit der Kanalkonfiguration (Kanalbandbreite, Kanalabstand) optimal eingestellt:

● Frequenzdarstellbereich: Der Frequenzdarstellbereich muss mindestens alle zu betrachtenden Kanäle umfassen. Bei der Messung der Kanalleistung wird als Span die zweifache Kanalbandbreite eingestellt. Die Einstellung des Spans bei der Nachbarkanal-Leistungsmessung ist abhängig

Page 31

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 31

vom Kanalabstand und der Kanalbandbreite des vom Übertragungskanal am weitesten entfernten Nachbarkanals ADJ, ALT1 oder ALT2.

● Auflösebandbreite RBW  1/40 der Kanalbandbreite

● Videobandbreite VBW  3  RBW.

● Detektor RMS-Detektor

Die Trace-Mathematik und die Trace-Mittelung werden ausgeschaltet. Der Referenzpegel wird durch ADJUST SETTINGS nicht beeinflusst. Er ist durch

ADJUST REF LVL separat einzustellen. Die Anpassung erfolgt einmalig; im Bedarfsfall können die Geräteeinstellungen

anschließend auch wieder verändert werden.

Fernbedienungsbefehl: SENS:POW:ACH:PRES ACP|CPOW|OBW

Der Softkey SWEEP TIME aktiviert die Eingabe der Sweepzeit. Mit dem RMS-Detektor führt eine längere Sweepzeit zu stabileren Messergebnissen.

Diese Einstellung ist identisch zur Einstellung SWEEP TIME MANUAL im Menü BW. Fernbedienungsbefehl: SENS:SWE:TIM <value>

NOISE CORR

ON OFF

Der Softkey NOISE CORR ON/OFF schaltet eine Korrektur der Messergebnisse um das resultierende Rauschen des Gerätes ein. Beim Einschalten des Softkeys wird zunächst eine Messung des Restrauschens des Gerätes vorgenommen. Das gemessene Rauschen wird dann von der Leistung des betrachteten Kanals abgezogen.

Bei jeder Änderung der Messfrequenz, der Auflösungsbandbreite, der Mess zeit oder der Pegel-Einstellungen wird die Rausch-Korrektur ausgeschaltet. Um die Messung des Restrauschens mit den neuen Einstellungen zu wiederholen, muss der Softkey erneut gedrückt werden.

Fernbedienungsbefehl: SENS:POW:NCOR ON

FAST ACLR ON OFF

Der Softkey FAST ACLR schaltet zwischen der Messung nach der IBW-Methode (FAST ACLR OFF) und der Messung im Zeitbereich (FAST ACLR ON) um.

Bei FAST ACLR ON erfolgt die Messung der Leistung in den verschiedenen Kanälen im Zeitbereich. Der R&S Analysator stellt seine Mittenfrequenz der Reihe nach auf die verschiedenen Kanal-Mittenfrequenzen und misst dort die Leistung mit der eingestellten Messzeit (= Sweep Time/Anzahl der gemessenen Kanäle). Dabei werden automatisch die für den gewählten Standard und Frequenz-Offset geeigneten RBW-Filter verwendet (root raised cos bei WCDMA).

Zur korrekten Leistungsmessung wird der RMS-Detektor verwendet. Damit sind keinerlei Software-Korrekturfaktoren notwendig.

Die Messwertausgabe erfolgt in Tabellenform, wobei die Leistung im Nutzkanal in dBm und die Leistungen in den Nachbarkanälen in dBm (ACLR ABS) oder dB (ACLR REL) ausgegeben werden.

Die Wahl der Sweepzeit (= Messzeit) hängt ab von der gewünschten Reproduzierbarkeit der Messergebnisse. Je länger die Sweepzeit gewählt wird, desto reproduzierbarer werden die Messergebnisse, da die Leistungsmessung dann über eine längere Zeit durchgeführt wird.

SWEEP

TIME

Page 32

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 32

Als Faustformel kann für eine Reproduzierbarkeit von 0.5 dB (99 % der Messungen liegen innerhalb von 0.5 dB vom wahren Messwert) angenommen werden, dass ca. 500 unkorrelierte Messwerte notwendig sind (gilt für weißes Rauschen). Als unkorreliert werden die Messwerte angenommen, wenn deren zeitlicher Abstand dem Kehrwert der Messbandbreite entspricht (=1/BW).

Ref 5.3 dBm Att 5 dB*

1 RM AVG

SWT 100 ms

Center 2 GHz 10 ms/

EXT

PRN

-90

-80

-70

-60

-50

-40

-30

-20

-10

Tx Chann el W-CDMA 3GPP FWD

Bandwidt h 3. 84 MHz

Power -4.45 dBm

Adjacent Channe l

Bandwidt h 3. 84 MHz

Lower -61.24 dB

Spacing 5 MHz

Upper -61.62 dB

Alternat e Chann el

Bandwidt h 3. 84 MHz

Lower -62.47 dB

Spacing 10 M Hz

Upper -69.26 dB

Fernbedienungsbefehl: SENS:POW:HSP ON

DIAGRAM

FULL SIZE

Der Softkey DIAGRAM FULL SIZE schaltet das Diagramm auf volle Bildschirmgröße um.

Fernbedienungsbefehl: -

ADJUST

REF LVL

Der Softkey ADJUST REF LVL passt den Referenzpegel des R&S Analysator an die gemessene Kanalleistung an. Damit wird sichergestellt, dass die Einstellungen der HFDämpfung und des Referenzpegels optimal an den Signalpegel angepasst werden, ohne dass der R&S Analysator übersteuert wird oder die Dynamik durch zu geringen SignalRauschabstand eingeschränkt wird.

Fernbedienungsbefehl: SENS:POW:ACH:PRES:RLEV

ACLR LIMIT

CHECK

Softkey ACLR LIMIT CHECK schaltet die Grenzwertüberprüfung der ACLR-Messung ein bzw. aus.

Fernbedienungsbefehl: CALC:LIM:ACP ON

Abfrage der LIMIT CHECK Results für Adjacent Ch: CALC:LIM:ACP:ACH:RES? Alternate Ch<1..2>: CALC:LIM:ACP:ALT<1..2>:RES? Result Format: Left Sideband [PASSED,FAILED]

Page 33

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 33

Right Sideband [PASSED,FAILED]

EDIT ACLR

LIMIT

EDIT ACLR LIMITS öffnet eine Tabelle mit den Grenzwerten für die ACLR-Messung. Durch Betätigen des Softkeys ADJUST SETTINGS. Werden die vom Standard abhängigen Default Werte eingetragen.

ACP LIMITS

CHAN RELATIVE LIMIT CHECK ABSOLUTE LIMIT CHECK

VALUE ON VALUE ON

ADJ -55 dBc û 0 dBm ALT1 -70 dBc û 0 dBm ALT2 0 dBc 0 dBm

Folgende Regeln gelten für die Grenzwerte:

● Für jeden der Nachbarkanäle kann ein eigener Grenzwert bestimmt werden. Der Grenzwert gilt für den unteren und den oberen Nachbarkanal gleichzeitig.

● Es kann ein relativer Grenzwert und/oder ein absoluter Grenzwert definiert werden. Die Überprüfung beider Grenzwerte kann unabhängig voneinander aktiviert werden.

● Die Einhaltung der aktiven Grenzwerte wird unabhängig davon geprüft, ob die Grenzwerte absolut oder relativ sind und ob die Messung selbst in absoluten Pegeln oder relativen Pegelabständen durchgeführt wird. Sind beide Überprüfungen aktiv und ist der höhere von beiden Grenzwerten überschritten, so wird der betroffene Messwert gekennzeichnet.

Hinweis: Messwerte, die den Grenzwert verletzen, werden mit einem vorangestellten Stern und roter Schrift gekennzeichnet.

Fernbedienungsbefehl: CALC:LIM:ACP ON CALC:LIM:ACP:ACH 0dB,0dB CALC:LIM:ACP:ACH:STAT ON CALC:LIM:ACP:ACH:ABS –10dBm,-10dBm CALC:LIM:ACP:ACH:ABS:STAT ON CALC:LIM:ACP:ALT1 0dB,0dB CALC:LIM:ACP:ALT1:STAT ON CALC:LIM:ACP:ALT1:ABS –10dBm,-10dBm CALC:LIM:ACP:ALT1:ABS:STAT ON CALC:LIM:ACP:ALT2 0dB,0dB CALC:LIM:ACP:ALT2:STAT ON CALC:LIM:ACP:ALT2:ABS –10dBm,-10dBm CALC:LIM:ACP:ALT2:ABS:STAT ON

CHANNEL

BANDWIDTH

Der Softkey CHANNEL BANDWIDTH aktiviert die Eingabe der Kanalbandbreite für den Übertragungskanal.

Die Nutzkanalbandbreite ist in der Regel durch das Übertragungsverfahren festgelegt. Bei WCDMA wird in der Grundeinstellung mit einer Kanalbandbreite von 3.84 MHz gemessen.

Bei Messung nach der IBW-Methode (FAST ACP OFF) wird die Kanalbandbreite am Bildschirm durch zwei senkrechte Linien links und rechts von der Mitte des Bildschirms dargestellt. Damit kann visuell überprüft werden, ob sich die gesamte Leistung des zu messenden Signals innerhalb der gewählten Kanalbandbreite befindet.

Bei der Messung nach der Zeitbereichsmethode (FAST ACP ON) erfolgt die Messung im

Page 34

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 34

Zero Span, Die Kanalgrenzen werden hier nicht gekennzeichnet. Für die Eingabe der Kanalbandbreite bietet der R&S Analysator alle verfügbaren Kanalfilter zur Auswahl an. Davon abweichende Kanalbandbreiten sind nicht einstellbar. Wenn abweichende Kanalbandbreiten notwendig sind, ist die Messung nach der IBW-Methode durchzuführen.

Fernbedienungsbefehl: SENS:POW:ACH:BWID 3.84MHz

ADJ CHAN

BANDWIDTH

Der Softkey ADJ CHAN BANDWIDTH öffnet eine Tabelle zum Festlegen der Kanalbandbreiten für die Nachbarkanäle.

CHAN BANDWIDTH ADJ 3.84 MHz

ALT1 3.84 MHz ALT2 3.84 MHz

ACP CHANNEL BW

Bei Messung nach der IBW-Methode (FAST ACP OFF) sind die Bandbreiten der verschiedenen Nachbarkanäle numerisch einzugeben. Da häufig alle Nachbarkanäle die gleiche Bandbreite haben, werden mit der Eingabe der Nachbarkanalbandbreite (ADJ) auch die übrigen Kanäle Alt1 und Alt2 auf die Bandbreite des Nachbarkanals gesetzt. Damit muss bei gleichen Nachbarkanalbandbreiten nur ein Wert eingegeben werden. Ebenso wird mit den Alt2-Kanälen (Alternate Channel 2) bei der Eingabe der Bandbreite des Alt1-Kanals (Alternate Channel 1) verfahren.

Hinweis: Die Bandbreiten können unabhängig voneinander eingestellt werden, indem man die Tabelle von oben nach unten überschreibt.

Bei der Messung im Zeitbereich (FAST ACP ON) werden die Nachbarkanalbandbreiten aus der Liste der verfügbaren Kanalfilter ausgewählt. Bei davon abweichenden Nachbarkanalbandbreiten ist die IBW-Methode zu verwenden.

Fernbedienungsbefehl: SENS:POW:ACH:BWID:ACH 3.84MHz SENS:POW:ACH:BWID:ALT1 3.84MHz

SENS:POW:ACH:BWID:ALT2 3.84MHz

ADJ CHAN

SPACING

Der Softkey ADJ CHAN SPACING öffnet eine Tabelle zum Festlegen der Kanalabstände.

ACP CHANNEL SPACING

CHAN SPACING ADJ 5 MHz

ALT1 10 MHz ALT2 15 MHz

Da die Nachbarkanäle oft untereinander die gleichen Abstände haben, werden mit der Eingabe des Nachbarkanalabstands (ADJ) der Kanal ALT1 auf das Doppelte und der Kanal ALT2 auf das Dreifache des Kanalabstandes des Nachbarkanals gesetzt. Damit muss bei gleichen Kanalabständen nur ein Wert eingegeben werden. Analog wird mit den Alt2Kanälen bei der Eingabe der Bandbreite des Alt1-Kanals verfahren.

Hinweis: Die Kanalabstände können unabhängig voneinander eingestellt werden, indem man die Tabelle von oben nach unten überschreibt.

Fernbedienungsbefehl: SENS:POW:ACH:SPAC:ACH 5MHz SENS:POW:ACH:SPAC:ALT1 10MHz

SENS:POW:ACH:SPAC:ALT2 15MHz

Page 35

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 35

ACLR

ABS REL

Der Softkey ACLR ABS/REL (Channel Power Absolute/Relative) schaltet zwischen absoluter und relativer Messung der Leistung im Kanal um.

ACLR ABS Der Absolutwert der Leistung im Übertragungskanal und in den

Nachbarkanälen wird in der Einheit der Y-Achse angezeigt, z.B. in dBm

ACLR REL Bei der Nachbarkanal-Leistungsmessung (NO. OF ADJ CHAN > 0) wird

der Pegel der Nachbarkanäle relativ zum Pegel des Übertragungskanals in dBc angezeigt.

Bei linearer Skalierung der Y-Achse wird die relative Leistung (CP/CP

ref

) des neuen Kanals zum Referenzkanal angezeigt. Bei dB-Skalierung wird das logarithmische Verhältnis 10lg (CP/CP

ref

) angezeigt. Damit kann die relative Kanalleistungsmessung auch für universelle NachbarkanalLeistungsmessungen genutzt werden. Jeder Kanal wird dabei einzeln gemessen.

Fernbedienungsbefehl: SENS:POW:ACH:MODE ABS

CHAN PWR

/ HZ

Der Softkey CHAN PWR / HZ schaltet zwischen der Messung der Gesamtleistung im Kanal und der Messung der Leistung im Kanal bezogen auf 1 Hz Bandbreite um.

Der Umrechnungsfaktor ist

10 lg

Channel Bandwidth



Fernbedienungsbefehl: CALC:MARK:FUNC:POW:RES:PHZ ON|OFF

Bei manueller Einstellung der Messparameter abweichend von der mit ADJUST SETTINGS vorgenommenen ist für die verschiedenen Parameter folgendes zu

beachten: Frequenzdarstellbereich Die Frequenzdarstellbereich muss mindestens die zu

messenden Kanäle umfassen.

Bei Messung der Kanalleistung ist dies die Kanalband-

breite.

Ist die Frequenzdarstellbreite im Vergleich zum

betrachteten Frequenzausschnitt (bzw. zu den Frequenzausschnitten) groß, so stehen zur Messung nur noch wenige Punkte der Messkurve zur Verfügung.

Auflösebandbreite (RBW) Um sowohl eine akzeptable Messgeschwindigkeit als

auch die nötige Selektion (zur Unterdrückung von spektralen Anteilen außerhalb des zu messenden Kanals, insbesondere der Nachbarkanäle) sicherzustellen, darf die Auflösebandbreite weder zu klein noch zu groß

Videobandbreite (VBW) Für eine korrekte Leistungsmessung darf das Videosignal

gewählt werden. Als Daumenregel ist die Auflösebandbreite auf Werte zwischen 1 und 4 % der Kanalbandbreite einzustellen. Die Auflösebandbreite kann dann größer eingestellt werden, wenn das Spektrum innerhalb des und um den zu messenden Kanal einen ebenen Verlauf hat.

nicht bandbegrenzt werden. Eine Bandbegrenzung des

Page 36

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 36

logarithmischen Videosignals würde zu einer Mittelung

MODE

POWER

WRITE

CLEAR/

MAX HOLD

führen und damit zu einer zu geringen Anzeige der Leistung (-2,51 dB bei sehr kleiner Videobandbreite). Die Videobandbreite muss daher mindestens das Dreifache der Auflösebandbreite betragen.

Der Softkey ADJUST SETTINGS stellt die Videobandbreite (VBW) in Abhängigkeit der Kanalbandbreite wie folgt ein:

VBW  3  RBW.

Detektor Der Softkey ADJUST SETTINGS wählt den RMS-

Detektor aus.

Der RMS-Detektor wird deshalb gewählt, weil er

unabhängig von der Signalcharakteristik des zu messenden Signals immer korrekt die Leistung anzeigt. Prinzipiell wäre auch der Sample-Detektor möglich. Dieser führt aber aufgrund der begrenzten Anzahl von Trace-Pixeln zur Berechnung der Leistung im Kanal zu instabileren Ergebnissen. Eine Mittelung, die oft zur Stabilisierung der Messergebnisse durchgeführt wird, resultiert in einer zu geringen Pegelanzeige und muss daher vermieden werden. Die Pegelminderanzeige ist abhängig von der Anzahl der Mittelungen und der Signalcharakteristik im zu messenden Kanal.

Das POWER MODE Untermenü erlaubt den Power Modus zwischen dem normalen (CLEAR/WRITE) und dem MAX HOLD-Modus umzuschalten. Im CLEAR/WRITEModus werden die Kanalleistung und die Nachbarkanalleistungen direkt ausgehend von der aktuellen Messkurve berechnet. Im MAX HOLD-Modus werden die Leistungswerte weiterhin von der aktuellen Messkurve abgeleitet aber sie werden mit einem maximalen Algorithmus mit dem vorherigen Leistungswert verglichen. Der größere Wert wird beibehalten.

Fernbedienungsbefehl: CALC:MARK:FUNC:POW:MODE WRIT|MAXH

Page 37

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 37

6.3 Überprüfung der Signalleistung – SPECTRUM EM MASK

LINE 1

DISPLAY

LIMIT LINE

SHIFT X

LINE 2

DISPLAY

LINE 1

FREQUENCY

LINE 2

FREQUENCY

LINE 1

TIME

LINE 2

TIME

NEW LIMIT

LINE

LIMIT LINE

SELECT

EDIT LIMIT

LINE

LIMIT LINE

COPY

LIMIT LINE

DELETE

X OFFSET

Y OFFSET

DISPLAY

LINE

VALUE

INSERT

LIMIT LINE

SHIFT X

NAME

VALUES

VALUE

DELETE

LIMIT LINE

SHIFT Y

LIMIT LINE

SAVE

SPECTRUM

EM MASK

30kHz/1MHz TRANSITION

ADJUST

REF LVL

LIMIT LINE

AUTO

RESTORE

STD LINES

LIMIT LINE

USER

LIST

EVALUATION

Der Softkey SPECTRUM EM MASK startet die Bestimmung der Leistung des 3GPPFDD-Signals in definierten Offsets vom Träger und vergleicht die Leistungen mit einer von 3GPP vorgegebenen Spektralmaske.

Att 15 dB

1 RM CLRWR

Ref 43.1 dBm

ffset 40 dB

LVL

EXT

Center 1.9350 GHz Span 25. 5 MHz2. 55 MHz/

SWT 50 ms

-50

-40

-30

-20

-10

LIMIT C HECK PASS

3G UE

Bild 6-3 Messung der Spectrum Emission Mask.

Taste MEAS

Page 38

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 38

Der Softkey aktiviert die Betriebsart Analysator mit definierten Einstellungen:

SYSTEM PRESET

Nach dem Preset werden folgende benutzerspezifische Einstellungen wiederhergestellt, so dass die Anpassung an das Messobjekt erhalten bleibt:

Reference Level + Rev Level Offset

Center Frequency + Frequency Offset Input Attenuation + Mixer Level Alle Triggereinstellungen

CHAN PWR / ACP

CP / ACP ON

CP / ACP STANDARD

W-CDMA 3GPP REV CP / ACP CONFIG

NO. OF ADJ CHAN

SPAN

25.5 MHz

SWEEP TIME MANUAL

50 ms

Fernbedienungsbefehl: CONF:WCDP:MEAS ESP

Ergebnisabfrage: CALC:LIMit:FAIL? und visuelle Auswertung

LIMIT LINE

AUTO

Der Softkey LIMIT LINE AUTO berechnet die Grenzwertlinie automatisch nach Bestimmung der Leistung im Nutzkanal. Wird die Messung im CONTINUOUS SWEEP betrieben und ändert sich die Kanalleistung von Sweep zu Sweep, kann das in einer fortlaufenden Neuzeichnung der Grenzwertlinie resultieren.

Der Softkey ist beim Betreten der Spectrum-Emission-Mask-Messung aktiviert.

Fernbedienungsbefehl: CALC:LIM:ESP:MODE AUTO

NEW LIMIT

LINE

LIMIT LINE

SELECT

EDIT LIMIT

LINE

LIMIT LINE

COPY

LIMIT LINE

DELETE

X OFFSET

Y OFFSET

DISPLAY

LINE

LIMIT LINE

USER

Der Softkey LIMIT LINE USER aktiviert die Eingabe benutzerdefinierter Grenzwertlinien. Der Softkey öffnet die Menüs des Limit-Line-Editors, die aus dem Grundgerät bekannt sind.

Folgende Einstellungen der Grenzwertlinien sind für Mobilstationstests sinnvoll:

Page 39

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 39

Trace 1, Domain Frequency , X-Scaling relative, Y-Scaling absolute, Spacing linear,

RESTORE

STD LINES

Der Softkey RESTORE STD LINES überführt die im Standard definierten Limit Lines wieder in den Zustand, in dem sie bei Auslieferung des Gerätes waren. Dadurch wird eine versehentliche Überschreibung der Standard-Lines unschädlich gemacht.

Fernbedienungsbefehl: CALC:LIM:ESP:REST

LIST

EVALUATION

Der Softkey LIST EVALUATION rekonfiguriert die SEM-Ausgabe so, dass sie in einer zweigeteilten Darstellung (Split Screen) ausgegeben wird. In der oberen Hälfte wird der Trace mit der Grenzwertlinie angezeigt. In der unteren Hälfte wird die Spitzenwertliste angezeigt. Für jeden Bereich der vom Standard definierten Spektrumsemission ist ein Spitzenwert aufgeführt. Für jeden Spitzenwert wird die Frequenz, die absolute Leistung, die relative Leistung zur Kanalleistung und das Delta Limit zur Grenzwertlinie angezeigt. Solange das Delta-Limit negativ ist, liegt der Spitzenwert unter der Grenzwertlinie. Ein positives Delta gibt einen FAILED-Wert an. Die Ergebnisse werden dann rot markiert. Am Ende der Reihe erscheint ein Sternchen, um den Fail-Wert auf einem schwarz-weiß Ausdruck kenntlich zu machen.

Wenn die Listenauswertung aktiv ist, ist die Listenfunktion des Spitzenwerts nicht verfügbar.

Fernbedienungsbefehl: CALC1:PEAK:AUTO ON | OFF

Mit diesem Befehl kann die Listenauswertung, die aus Gründen der Rückwärtskompatibilität nicht standardmäßig aktiv ist, aktiviert werden.

Der Softkey ADJUST REF LVL passt den Referenzpegel des Spektrumanalysators an die gemessene Gesamtleistung des Signals an.

Der Softkey wird aktiv, nachdem der erste Sweep mit der Messung der belegten Bandbreite beendet und damit die Gesamtleistung des Signals bekannt ist.

Durch Anpassung des Referenzpegels wird sichergestellt, dass der Signalzweig des Spektrumanalysator nicht übersteuert wird und die Messdynamik durch einen zu niedrigen Referenzpegel nicht eingeschränkt wird.

Fernbedienungsbefehl: SENS:POW:ACH:PRES:RLEV

30kHz/1MHz

TRANSITION

Der Softkey 30kHz/1MHz TRANSITION legt fest, bei welcher Offset-Frequenz die Auflösebandbreite zwischen 30 kHz und 1 MHz umgeschaltet werden soll.

Der Standardwert ist 3,5 MHz. Fernbedienungsbefehl: CALC2:LIM:ESP:TRAN 3 MHz

ADJUST

REF LVL

Unit dBm. Im Unterschied zu den bei Auslieferung des R&S Analysators auf dem Gerät vordefi-

nierten Grenzwertlinien, die den Standard-Vorgaben entsprechen, kann die vom Benutzer spezifizierte Grenzwertlinie für den gesamten Frequenzbereich (12.5 MHz vom Träger) nur entweder relativ (bezogen auf die Kanalleistung) oder absolut angegeben werden.

Fernbedienungsbefehl: siehe Tabelle der Softkeys mit Zuordnung

der IEC-Bus-Befehle

Page 40

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 40

6.4 Messung der vom Signal belegten Bandbreite -

OCCUPIED

BANDWIDTH

% POWER

BANDWIDTH

ADJUST

SETTINGS

ADJUST

REF LVL

OCCUPIED BANDWITH

Taste MEAS

Der Softkey OCCUPIED BANDWIDTH aktiviert eine Messung der vom Signal belegten Bandbreite. Bei dieser Messung wird die Bandbreite bestimmt, in der - im Grundzustand –99 % der Signalleistung zu finden sind. Der prozentuale Anteil der Signalleistung, der in die Bandbreitenmessung einbezogen werden soll, kann verändert werden. Die Bandbreite sowie die Eckfrequenzen für die Messung werden im Marker-Info-Feld in der rechten oberen Ecke des Displays angezeigt.

Page 41

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 41

Ref 5 . 5 dBm A t t 5 dB SWT 2 00 ms

1 RM CLRWR

Cen te r 1 . 93 5 GHz Span 10 MHz1 MHz /

RBW 30 k Hz VBW 3 00 k Hz

* *

EXT

PRN

- 90

- 80

- 70

- 60

- 50

- 40

- 30

- 20

- 10

Ma r ke r 1 [ T1 ]

- 23 . 55 dBm 1 . 935 2860 58 GHz

OBW 4 . 182 6923 08 MHz

Temp 1 [ T1 OBW]

- 29 . 31 dBm 1 . 932 9166 67 GHz

Temp 2 [ T1 OBW]

- 28 . 99 dBm 1 . 937 0993 59 GHz

Bild 6-4 Messung der belegten Bandbreite

SYSTEM PRESET

Nach dem Preset werden folgende benutzerspezifische Einstellungen wiederhergestellt, so dass die Anpassung an das Messobjekt erhalten bleibt:

Reference Level + Rev Level Offset

Center Frequency + Frequency Offset Input Attenuation + Mixer Level Alle Triggereinstellungen

OCCUPIED BANDWITH

TRACE 1

DETECTOR

RMS

% POWER

BANDWITH

Der Softkey % POWER BANDWIDTH öffnet ein Feld zur Eingabe des prozentualen Anteils der Leistung bezogen auf die Gesamtleistung im dargestellten Frequenzbereich, durch welche die belegte Bandbreite definiert ist (prozentualer Anteil an der Gesamtleistung).

Der zulässige Wertebereich ist 10 % - 99,9 %. Fernbedienungsbefehl: SENS:POW:BWID 99PCT

ADJUST

REF LVL

Der Softkey ADJUST REF LVL passt den Referenzpegel des Spektrumanalysators an die gemessene Gesamtleistung des Signals an.

Der Softkey wird aktiv, nachdem der erste Sweep mit der Messung der belegten Bandbreite beendet und damit die Gesamtleistung des Signals bekannt ist.

Durch Anpassung des Referenzpegels wird sichergestellt, dass der Signalzweig des

Der Softkey aktiviert die Betriebsart Analysator mit definierten Einstellungen:

Fernbedienungsbefehl: CONF:WCDP:MEAS OBAN

Ergebnisabfrage: CALC:MARK:FUNC:POWer:RES? OBAN

Page 42

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 42

Spektrumanalysators nicht übersteuert wird und die Messdynamik durch einen zu niedrigen Referenzpegel nicht eingeschränkt wird.

Da die Messbandbreite bei den Kanalleistungsmessungen deutlich geringer ist als die Signalbandbreite, kann der Signalzweig übersteuert werden, obwohl sich die Messkurve noch deutlich unterhalb des Referenzpegels befindet. Wenn die gemessene Kanalleistung gleich dem Referenzpegel ist, wird der Signalzweig nicht übersteuert.

Fernbedienungsbefehl: SENS:POW:ACH:PRES:RLEV

ADJUST

SETTINGS

Der Softkey ADJUST SETTINGS passt die Geräteeinstellungen des Analysators an die spezifizierte Kanalbandbreite für die Messung der belegten Bandbreite an.

Alle zur Leistungsmessung innerhalb eines bestimmten Frequenzbereichs (Kanalbandbreite) relevanten Einstellungen des Analysators wie:

● Frequenzdarstellbereich 3 x Kanalbreite

● Auflösebandbreite RBW  1/40 der Kanalbandbreite.

● Videobandbreite VBW  3  RBW.

● Detektor RMS

werden optimal eingestellt. Der Referenzpegel wird durch ADJUST SETTINGS nicht beeinflusst. Er ist für

optimale Messdynamik so einzustellen, dass sich das Signalmaximum in der Nähe des Referenzpegels befindet.

Die Anpassung erfolgt einmalig, im Bedarfsfall können die Geräteeinstellungen anschließend auch wieder verändert werden.

Fernbedienungsbefehl: SENS:POW:PRES OBW

Page 43

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 43

6.4.1 Signalstatistik

APD

MARKER

CCDF

PERCENT

SETTINGS

ADJUST

SCALING

SAMPLES

NO OF

MEAS

SINGLE

MEAS

CONT

STATISTICS

ADJUST

REF LVL

1 SA CLRWR

Att 35 dBRef 9 dBm

Center 1.935 GHz 1.5 dB/ Mean Pwr + 15 dB

RBW 3 MHz

SWT 33.334 s

1E-5

1E-4

1E-3

0.01

0.1

Complem entary Cumu lative Dist ributi on Func tion

Samples 1000000 00

Trace 1 Mean -3.40 dBm Peak 3.97 dBm Crest 7.37 dB

Taste MEAS

Der Softkey STATISTICS startet eine Messung der Verteilungsfunktion der Signalampli- tuden (Complementary Cumulative Distribution Function). Die Messung kann mit Hilfe der Softkeys des Menüs auf Amplitude Power Distribution (APD) umgeschaltet werden.

Für diese Messung wird kontinuierlich ein Signalausschnitt einer einstellbaren Länge im ZeroSpan aufgezeichnet und die Verteilung der Signalamplituden ausgewertet. Die AufnahmeLänge sowie der Darstellbereich der CCDF können mit Hilfe der Softkeys des Menüs verändert werden. Die Amplitudenverteilung wird logarithmisch in Prozent der Überschreitung eines bestimmten Pegels aufgetragen, beginnend beim Mittelwert der Signalamplituden.

Bild 6-5 CCDF des 3GPP-FDD-Signals.

Page 44

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 44

Der Softkey aktiviert die Betriebsart Analysator mit vordefinierten Einstellungen:

SYSTEM PRESET

Nach dem Preset werden folgende benutzerspezifische Einstellungen wiederhergestellt, so dass die Anpassung an das Messobjekt erhalten bleibt:

Reference Level + Rev Level Offset

Center Frequency + Frequency Offset Input Attenuation Mixer Level Alle Triggereinstellungen

SIGNAL STATISTIC

TRACE1

DETECTOR

SAMPLE

RES BW MANUAL

10 MHz

VIDEO BW MANUAL

5 MHz

Fernbedienungsbefehl: CONF:WCDP:MEAS CCDF

oder CALC:STAT:CCDF ON

Ergebnisabfrage: CALC:MARK:X?

APD

Der Softkey APD schaltet die Amplituden-Wahrscheinlichkeitsverteilungsfunktion ein. Fernbedienungsbefehl: CALC:STAT:APD ON

CCDF

Der Softkey CCDF schaltet die komplementäre Verteilungsfunktion (Complementary Cumulative Distribution Function) ein.

Fernbedienungsbefehl: CALC:STAT:CCDF ON

PERCENT

MARKER

Bei aktiver CCDF-Funktion erlaubt der Softkey PERCENT MARKER die Positionierung von Marker 1 durch Eingabe einer gesuchten Wahrscheinlichkeit. Damit lässt sich auf einfache Weise die Leistung ermitteln, die mit einer vorgegebenen Wahrscheinlichkeit überschritten wird.

Ist Marker 1 ausgeschaltet, so wird er automatisch eingeschaltet. Fernbedienungsbefehl: CALC:MARK:Y:PERC 0...100%

NO OF

SAMPLES

Der Softkey NO OF SAMPLES stellt die Anzahl der Leistungsmesswerte ein, die für die Verteilungsmessfunktion zu berücksichtigen sind.

Hinweis: Die Gesamtmesszeit wird sowohl von der gewählten Anzahl der Messungen als auch von der für die Messung gewählten Auflösebandbreite beeinflusst, da sich die Auflösebandbreite direkt auf die Messgeschwindigkeit auswirkt.

Fernbedienungsbefehl: CALC:STAT:NSAM <value>

Page 45

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 45

RANGE

REF LEVEL

SETTINGS

ADJUST

MIN VALUE

Y-AXIS

SETTINGS

DEFAULT

SCALING

Y-AXIS

MAX VALUE

X-AXIS

REF LEVEL

Der Softkey X-AXIS REF LEVEL ändert die Pegeleinstellungen des Geräts und stellt die zu messende maximale Leistung ein. Die Funktion ist identisch mit der des Softkeys REF LEVEL im Menü AMPT. Für die APD-Funktion wird dieser Wert am rechten Diagrammrand angezeigt. Für die CCDF-Funktion wird dieser Wert nicht direkt im Diagramm dargestellt, weil die XAchse relativ zur gemessenen MEAN POWER skaliert ist.

Fernbedienungsbefehl: CALC:STAT:SCAL:X:RLEV <value>

X-AXIS

RANGE

Der Softkey X-AXIS RANGE ändert den Pegelbereich, der von der gewählten Verteilungsmessfunktion zu erfassen ist.

Die Funktion ist identisch mit der des Softkeys RANGE LOG MANUAL im Menü AMPT.

Fernbedienungsbefehl: CALC:STAT:SCAL:X:RANG <value>

Y-AXIS

MAX VALUE

Der Softkey Y-AXIS MAX VALUE legt die obere Grenze des dargestellten Wahrscheinlichkeitsbereichs fest.

Die Werte auf der Y-Achse sind normalisiert, d.h. der Maximalwert ist 1,0. Da die Y-Achse logarithmisch skaliert ist, muss der Abstand zwischen Maximal- und Minimalwert mindestens eine Dekade betragen.

Fernbedienungsbefehl: CALC:STAT:SCAL:Y:UPP <value>

Y-AXIS

MIN VALUE

Der Softkey Y-AXIS MIN VALUE legt die untere Grenze des dargestellten Wahrscheinlichkeitsbereichs fest.

Da die Y-Achse logarithmisch skaliert ist, muss der Abstand zwischen Maximal- und Minimalwert mindestens eine Dekade betragen. Zulässiger Wertebereich 0 < Wert < 1.

Fernbedienungsbefehl: CALC:STAT:SCAL:Y:LOW <value>

Der Softkey SCALING öffnet ein Menü, in dem die Skalierungsparameter für die X- und die Y-Achse geändert werden können.

Page 46

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 46

ADJUST

SETTINGS

Der Softkey ADJUST SETTINGS optimiert die Pegeleinstellungen des Spektrumanalysators entsprechend der gemessenen Spitzenleistung zur Erzielung der maximalen Empfindlichkeit des Geräts.

Der Pegelbereich wird für die APD-Messung entsprechend der gemessenen Differenz zwischen dem Spitzenwert und dem Minimalwert der Leistung und für die CCDF-Messung zwischen dem Spitzenwert und dem Mittelwert der Leistung eingestellt, um die maximale Leistungsauflösung zu erzielen.

Zusätzlich wird die Wahrscheinlichkeitsskala der gewählten Anzahl von Messwerten angepasst.

Fernbedienungsbefehl: CALC:STAT:SCAL:AUTO ONCE

DEFAULT

SETTINGS

Der Softkey DEFAULT SETTINGS setzt die Skalierung der X- und der Y-Achse auf die voreingestellten (PRESET) Werte zurück.

X-Achse Referenzpegel: -20 dBm X-Achsenbereich für APD: 100 dB X-Achsenbereich für CCDF: 20 dB

Y-Achse obere Grenze: 1.0 Y-Achse untere Grenze: 1E-6

Fernbedienungsbefehl: CALC:STAT:PRES

ADJUST

SETTINGS

Der Softkey ADJUST SETTINGS optimiert die Pegeleinstellungen des Spektrumanalysators entsprechend der gemessenen Spitzenleistung zur Erzielung der maximalen Empfindlichkeit des Geräts.

Zusätzlich wird die Wahrscheinlichkeitsskala der gewählten Anzahl von Messwerten angepasst.

Fernbedienungsbefehl: CALC:STAT:SCAL:AUTO ONCE

CONT

MEAS

Der Softkey CONT MEAS startet die Aufnahme neuer Messdatenreihen und die Berechnung der APD- oder CCDF-Kurve, je nach gewählter Messfunktion. Die nächste Messung wird automatisch gestartet, sobald die angezeigte Anzahl der Messwerte erreicht wurde ("CONTinuous MEASurement").

Fernbedienungsbefehl: INIT:CONT ON;

INIT:IMM

SINGLE

MEAS

Der Softkey SINGLE MEAS startet die Aufnahme einer neuen Messdatenreihe und die Berechnung der APD- oder CCDF-Kurve, je nach gewählter Messfunktion. Die Messung endet nach Erreichen der angezeigten Anzahl von Messwerten.

Fernbedienungsbefehl: INIT:CONT OFF;

INIT:IMM

Page 47

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 47

6.5 Code-Domain-Messungen an 3GPP-FDD-Signalen

Die Applikations-Firmware R&S FS-K73 bietet die Möglichkeit der nach dem 3GPPStandard vorgeschriebenen Code-Domain-Messung Peak Code Domain Error, einer EVMMessung über das Gesamt-Signal (Composite EVM), sowie der Messung der CodeDomain-Power über die belegten und unbelegten Codes. Für einen aktiven Kanal können außerdem die Darstellung der in einem Slot demodulierten Symbole, der entschiedenen Bits oder des Symbol-EVM ausgewählt werden.

Bei der Applikationsfirmware R&S FS-K73 werden je nach Spektrumanalysator, auf dem die Applikationsfirmware eingesetzt wird, zwei Möglichkeiten der Signalaufzeichnung unterschieden:

 Beim Spektrumanalysator R&S FSP wird ein Ausschnitt von ca. 2 ms

aufgezeichnet. In diesem Ausschnitt wird nach dem Beginn eines (willkürlich gewählten) Slots des 3GPP-FDD-Signals gesucht. Alle Analysen werden lediglich für diesen einen Slot durchgeführt. Damit können gegenüber der Analyse eines kompletten Frames ca. 90 % Rechenzeit eingespart werden.

 Bei den Analysatoren R&S FSU und R&S FSQ besteht die Möglichkeit, zwischen der

Analyse eines Slots (Aufzeichnungslänge ca. 2 ms) und der Analyse eines Frames (Aufzeichnungslänge ca. 20 ms ohne Multi Frame Capture) zu wählen (siehe Softkey MEASURE SLOT/FRAME). Dabei wird im aufgezeichneten Signalausschnitt nach dem Start eines 3GPP-FDD-Frames gesucht und ab diesem die Analyse für 15 aufeinander folgende Slots durchgeführt. Die Analyse eines kompletten Frames bietet gegenüber der Analyse von nur einem Slot zusätzliche Darstellmöglichkeiten:

POWER VERSUS SLOT: Darstellung der Leistung eines Kanals über den kompletten Frame

COMPOSITE EVM: Darstellung des Composite EVM über alle Slots eines Frames

PEAK CODE DOMAIN ERR: Darstellung des Peak Code Domain Error über alle Slots eines Frames.

Im Folgenden werden beide Möglichkeiten der Aufzeichnungslänge in einer gemeinsamen Beschreibung behandelt. Bei jedem Softkey / jeder Darstellung ist dabei vermerkt, für welche der Möglichkeiten (Analyse eines Slots / Analyse eines Frames) sie gilt. Bei Abbildungen ist dabei immer die Darstellung für die Analyse eines Frames gewählt. Für die Auswahl der beiden Möglichkeiten gibt es folgende Voraussetzungen:

Analyse eines Slots: Spektrumanalysator R&S FSP oder

Spektrumanalysator R&S FSU oder Signalanalysator R&S FSQ mit MEASURE SLOT

Analyse eines Frames: Spektrumanalysator R&S FSU oder

Signalanalysator R&S FSQ mit MEASURE FRAME.

Für die Messung der Code-Domain-Power bietet die R&S FS-K73 zwei verschiedene Darstellungen an:

● Darstellung aller Code-Kanäle Die Option R&S FS-K73 stellt die Leistung aller belegten Code-Kanäle in einem Balkendiagramm dar. Da im Uplink die Kanäle getrennt nach I und Q behandelt werden, gilt die Darstellung dabei immer nur für einen der beiden Zweige. Die xAchse ist dabei für die höchste Code-Klasse bzw. den höchsten Spreading-Faktor

Page 48

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 48

(=256) skaliert. Code-Kanäle mit einem niedrigeren Spreading-Faktor belegen entsprechend mehr Kanäle der höchsten Code-Klasse. Die Leistung eines CodeKanals wird entsprechend der tatsächlichen Leistung des Code-Kanals dabei immer richtig gemessen. Nicht belegte Code-Kanäle werden als Kanäle der höchsten Code-Klasse angenommen und dargestellt. Die angezeigte Leistung eines nicht belegten Code-Kanals entspricht daher der Leistung eines Kanals mit dem Spreading-Faktor 256 an der entsprechenden Code-Position. Zur einfachen Unterscheidung zwischen belegten und nicht belegten Kanälen stellt die Applikation diese in unterschiedlichen Farben dar. Belegte Kanäle werden in gelb und unbelegte in blau angezeigt. Die gemessene Leistung ist immer auf einen Slot bezogen.

● Darstellung der Leistung eines Kanals über die Slots eines Rahmens des 3GPP- FDD-Signals (nur bei Analyse eines Frames) Bei dieser Darstellung wird die Leistung eines wählbaren Code-Kanals über einen Frame aufgetragen. Die Leistung wird dabei immer innerhalb eines Slots des gewählten Kanals gemessen. Bezugswert für den Start von Slot 0 ist der Beginn des analysierten 3GPP FDD-Rahmens.

Die Messungen Symbol Constellation, Symbol EVM und Bitstream sind jeweils auf einen Slot des gewählten Kanals bezogen.

Für die Code-Domain-Power-Messungen (CDP-Messungen) wird das Display grundsätzlich im SPLIT SCREEN betrieben. Im oberen Teil des Displays sind ausschließlich Darstellarten zugelassen, die über die Codes der Klasse mit dem höchsten Spreading-Faktor vorgenommen werden, im unteren Teil alle anderen Darstellarten.

Für die Code-Domain-Power-Messungen erwartet die R&S FS-K73, dass im zu vermessenden Signal der Dedicated Physical Control Channel (DPCCH) enthalten ist.

Grundsätzlich bestehen zwei verschiedene Möglichkeiten der CDP-Analyse. Im Modus CODE CHAN AUTOSEARCH führt die R&S FS-K73 eine automatische Suche nach aktiven Kanälen im gesamten Code-Raum durch. Die Kanalsuche stützt sich dabei auf die Leistung der Kanäle sowie auf einen Signal-Rausch-Abstand, der innerhalb des Kanals nicht unterschritten werden darf. Im Modus CODE CHAN PREDEFINED wird dem Benutzer die Möglichkeit gegeben, die im Signal als aktiv enthaltenen Kanäle über wählbare und editierbare Tabellen selbst zu bestimmen.

Page 49

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 49

6.5.1 Darstellung der Messergebnisse – Hotkey RESULTS

RESULTS

EVM

COMPOSITE

SIGNAL

COMPOSITE

VS SLOT

POWER

RESULT

SUMMARY

CHANNEL

SELECT

REF LVL

ADJUST

CODE DOM

POWER

SELECT

I Q

CODE DOM

ERROR

CHANNEL

TABLE

CHANNEL

SELECT

REF LVL

ADJUST

SELECT

I Q

CONST

SYMBOL

BITSTREAM

REF LVL

ADJUST

CHANNEL

SELECT

I Q

POWER

VS SYMBOL

CODE PWR OVERVIEW

SYMBOL

EVM

SELECTSELECT SELECT

VS SLOT

FREQ ERR

DISCONT

PHASE

Hotkey RESULTS

Der Hotkey RESULTS öffnet das Untermenü zur Auswahl der Darstellart. Im Hauptmenü werden dabei die wichtigsten Darstellarten sowie die im 3GPP-Standard spezifizierten Messungen für einen schnellen Zugriff angeboten, in den Seitenmenüs stehen weiterführende Darstellarten zur Verfügung.

Folgende Darstellarten stehen zur Auswahl:

● CODE DOM POWER Code-Domain-Power in relativer oder absoluter Skalierung (Die Skalierung hängt vom Softkey SETTINGS  CODE PWR ABS / REL ab.)

● COMPOSITE EVM quadratische Abweichung zwischen Mess-Signal und idealem Referenzsignal.

(Nur für die Analyse eines gesamten Frames. Siehe: SETTINGS  MEASURE SLOT / FRAME)

● COMPOSITE SIGNAL Öffnet ein Untermenü für Darstellarten, die sich auf das Signalgemisch (Composite Signal) beziehen (z. B. PEAK CODE DOMAIN ERROR). (Teile des

Page 50

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 50

Displays nur für die Analyse eines gesamten Frames. Siehe: SETTINGS  MEASURE SLOT / FRAME)

● POWER VS SLOT Leistung des gewählten Kanals über alle Slots eines 3GPP FDD Signalrahmens.

(Nur für die Analyse eines gesamten Frames. Siehe: SETTINGS  MEASURE SLOT / FRAME)

● RESULT SUMMARY Tabellarische Darstellung der Ergebnisse

● CODE DOM ERROR Projektion des Fehlers zwischen dem Messsignal und dem idealen Referenzsignal auf die Symbole der Code Klasse 8 (CC8) und anschließendes Mitteln über die Symbole des ausgewählten Slots (SELECT SLOT) des Differenzsignals. Die Fehlerleistung wird auf die gesamte Leistung des selektierten Slots bezogen und wird für jede Codenummer von CC8 angezeigt.

● CODE PWR OVERVIEW Code-Domain-Power (I- und Q-Zweig gleichzeitig)

● CHANNEL TABLE Darstellung der Kanalbelegungstabelle

● FREQ ERR VS SLOT Darstellung des Frequency Error Versus Slot.

● PHASE DISCONT Darstellung von Phasensprung gegen Slot. (Frame-Modus nur bezogen auf SETTINGS MEASUR

● POWER VS SYMBOL Darstellung der Symbolleistung im ausgewählten Slot.

● SYMBOL CONST Darstellung des Constellation-Diagramms

● SYMBOL EVM Darstellung des Error Vector Magnitude-Diagramms

● BITSTREAM Darstellung der entschiedenen Bits

● SELECT I/Q Es kann zwischen einer Darstellung des I- und des Q-Zweiges umgeschaltet werden.

● SELECT CHANNEL Über die Eingabe einer Kanal-Nummer kann bei CODE DOM POWER bzw.

CHANNEL TABLE ein Kanal für die folgenden Darstellarten markiert werden:

POWER VS SLOT, RESULT SUMMARY POWER VS SYMBOL, SYMBOL CONST, SYMBOL EVM, BITSTREAM.

● SELECT Öffnet ein Untermenü zur Eingabe von Parametern für die Darstellungskonfiguration (z.B. Auswahl des Slots)



Page 51

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 51

● SELECT SLOT

Code Power Relative

CF 1.935 GHz

SR 960 ksps Chan 2 /

Slot # 0 MeastIn o

(Nur für die Analyse eines gesamten Frames. Siehe: SETTINGS  MEASURE SLOT / FRAME)

Bei den folgenden Darstellarten kann ein Slot/Halbslot durch Eingabe einer Slotnummer über den Softkey SELECT SLOT markiert werden:

POWER VS SLOT PEAK CODE DOMAIN ERROR COMPOSITE EVM FREQ ERR VS SLOT

PHASE DISCONT

Die folgenden Messergebnisse werden nur für den ausgewählten Slot/Halbslot

angezeigt.

CODE DOMAIN POWER RESULT SUMMARY CODE DOMAIN ERROR POWER CHANNEL TABLE POWER VS SYMBOL SYMBOL CONST SYMBOL EVM BITSTREAM

● ADJUST REF LVL

Eine optimale Anpassung des Referenzpegels des Gerätes an den Signalpegel

wird erreicht.

Oberhalb des Diagramms werden die wichtigsten Messeinstellungen, die den Darstellungen zu Grunde liegen, zusammengefasst aufgeführt:

Bild 6-6 Funktionsfelder der Diagramme Dabei bedeuten

1. Spalte: Name der angewählten Darstellart: Code Power Relative

(Leerzeile) Mittenfrequenz des Signals: CF 1.935 GHz

2. Spalte: (Leerzeile)

(Leerzeile) Slot-Nummer (Wert des Softkeys SELECT SLOT): Slot # 0 Dieser Wert wird nur bei der Analyse eines (1) Frames angezeigt. Der

Eintrag wird durch den Softkey SLOT RES HALF / FULL bestimmt: Bei Auswahl von SLOT RES FULL werden die Werte 0 bis 14 angezeigt. Bei Auswahl von SLOT RES HALF werden die Werte 0 bis 29 dargestellt, während die Beschriftung von Slot # in HSlot # geändert wird.

3. Spalte: Symbolrate des ausgewählten Kanals : SR 960 ksps

Spreading-Code des ausgewählten Kanals: Chan Code 2

Page 52

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 52

Messintervall für grafische Anzeigen Meas Int Slot:

Für die Darstellart "PEAK CODE DOMAIN ERROR" wird statt der Symbolrate der Spreading-Faktor angegeben, auf den der Fehler projiziert wird (siehe Softkey PEAK CODE DOMAIN ERR)

CODE DOM

POWER

Der Softkey CODE DOM POWER wählt die Darstellung der Code-Domain-Power aus. Der Bezug hängt hierbei von dem Wert des Softkeys SETTINGS  CODE PWR ABS /

REL ab. Im Falle einer relativen Anzeige (REL) wird die Leistung der Kanäle auf die Gesamt-Leistung des Signals im ausgewählten Slot bezogen. Die Werte werden in dB ausgegeben. Im Fall einer absoluten Anzeige (ABS) werden die absoluten Leistungswerte in dBm ausgegeben.

Das Messintervall für die Bestimmung der Leistung der Kanäle hängt vom Wert des Softkeys SLOT RES HALF / FULL ab: Bei SLOT RES FULL besteht das Messintervall aus einem vollen Slot (2560 Chips), während bei SLOT RES HALF die Dauer des Messintervalls einen halben Slot (1280 Chips) beträgt. Der zeitliche Bezugswert für den Beginn von Slot 0 entspricht dem Start des 3GPP-FDD-Frames.

Die Leistungen der aktiven Kanäle und der nicht belegten Codes werden farblich unterschieden:

● gelb: aktive Kanäle

● blau: nicht belegte Codes

Als aktiv wird ein Datenkanal im Modus CODE CHAN AUTOSEARCH dann bezeichnet, wenn seine Leistung um einen Minimalwert (siehe Softkey INACT CHAN THRESH) gegenüber dem Rauschen erhöht ist und wenn im Kanal selbst ein minimaler SignalRausch-Abstand eingehalten wird. Im Modus CODE CHAN PREDEFINED wird jeder in der vom Benutzer definierten Kanaltabelle enthaltenen Code-Kanal als aktiv gekennzeichnet.

Die empfangenen Pilot-Symbole des DPCCH werden mit den im 3GPP-Standard vorgeschriebenen Pilotsequenzen verglichen. Bei Nichtübereinstimmung wird eine Meldung "INCORRECT PILOT" ausgegeben.

Über die Eingabe einer Kanal-Nummer (siehe Softkey SELECT CHANNEL) kann ein Kanal für weiterführende Darstellungen markiert werden. Dieser markierte Kanal wird in roter Farbe dargestellt. Bei belegten Kanälen wird der gesamte Kanal markiert, bei nicht belegten Codes lediglich der eingegebene Code.

Mit Hilfe der Softkeys SELECT I/Q und SELECT SLOT kann die Darstellart für den Zweig der Darstellung bzw. für den Slot variiert werden.

Die Anwahl weiterführender Darstellungen (z.B. SYMBOL CONSTELLATION) für nicht belegte Codes ist möglich, aber nicht sinnvoll, da die Ergebnisse keine Gültigkeit besitzen.

Die Abbildung zeigt die relative CDP-Darstellung für Zweig Q für 3 in diesem Zweig aktive Datenkanäle.

(siehe Softkey SLOT RES HALF / FULL)

Page 53

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 53

Bild 6-7 Code Domain Power, Q-Zweig

Fernbedienungsbefehl: CALC1:FEED "XPOW:CDP"

CALC1:FEED "XPOW:CDP:ABS"

CALC1:FEED "XPOW:CDP:RAT"

COMPOSITE

EVM

Der Softkey COMPOSITE EVM wählt die Darstellung der Error Vector Magnitude (EVM) über das Gesamtsignal (Modulation Accuracy) gemäß der 3GPP-Spezifikation. Der Softkey ist nur für die Analyse eines Frames des 3GPP-Signals verfügbar.

Bei der Composite EVM-Messung wird die Quadratwurzel aus dem Fehlerquadrat zwischen den Real- und Imaginärteilen des Mess-Signals und eines ideal erzeugten Referenzsignals ermittelt (EVM bezogen auf das Gesamtsignal). Composite EVM ist also eine Messung, die über das Gesamt-Signal vorgenommen wird.

Das Messergebnis besteht aus einem Composite EVM-Me sswert pro Slot oder Halbslot, je nach Wert des Softkeys SLOT RES HALF / FULL. Für SLOT RES FULL werden 15 Composite-EVM-Werte für das Display berechnet, für SLOT RES HALF 30. Bezugswert für den Beginn von Slot 0 ist der Start des analysierten WCDMA-Rahmens.

Für die Erzeugung des idealen Referenzsignals werden nur die als aktiv erkannten Kanäle genutzt. Im Falle eines Kanals, der nicht als aktiv erkannt wird, ist die Differenz zwischen Mess- und Referenzsignal und der Composite EVM daher sehr hoch.

Bild 6-8 Darstellung des Composite EVM

Fernbedienungsbefehl: CALC2:FEED "XTIM:CDP:MACC”

3DB

Ref

0.0 0

dBm

Ref

0.0 0

dBm

Ref

0.0 0

dBm

CLR WR

Cod e Po we r Re la ti ve

CF 1. 935 GH z

Cha n 2 / Q

Slo t # 4 Mea s In t S lo t

Att *

5 d B

Att *

5 d B

Sta rt C h 0 32 C h/ Sto p C h 2 55

SR 96 0 k sp s

-63

-56

-49

-42

-35

-28

-21

-14

-7

3D B

Re f

0.0 0

dBm

Re f

0.0 0

dBm

Re f

0.0 0

dBm

Co mp os it e EV M

Ch an 2 / Q

Sl ot # 4 Me as In t S lo t

At t*

5 d B

At t*

5 d B

CL RW R

CF 1 . 93 5 G Hz

3 S lo ts /

SR 960 k sp s

0 1 2 3 4 5 6 7 8 9 1 0 1 1 12 1 3 1 40 1 2 3 4 5 6 7 8 9 1 0 1 1 12 1 3 1 40 1 2 3 4 5 6 7 8 9 1 0 1 1 12 1 3 1 4

Page 54

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 54

COMPOSITE

SIGNAL

DOMAIN ERR

PEAK CODE

VS CHIP

EVM

VS CHIP

MAG ERROR

CONST

COMPOSITE

VS CHIP

PHASE ERR

PEAK CODE

DOMAIN ERR

Der Softkey PEAK CODE DOMAIN ERR wählt die Darstellung Peak Code Domain Error. Der Softkey ist nur für die Analyse eines Frames des 3GPP-Signals verfügbar.

Entsprechend den 3GPP-Spezifikationen erfolgt bei der Peak Code Domain ErrorMessung eine Projektion des Fehlers zwischen Mess-Signal und ideal generiertem Referenzsignal auf die verschiedenen Spreading-Faktoren. Bei Anwahl des Softkeys PEAK CODE DOMAIN ERR wird eine Tabelle aufgeklappt, in der der gewünschte Spreading-Faktor angegeben werden kann.

Das Messergebnis besteht aus einem Composite Peak-Code-Domain-Error-Messwert pro Slot oder Halbslot, je nach Wert des Softkeys SLOT RES HALF / FULL. Für SLOT

RES FULL werden 15 Peak-Code-Domain-Error-Werte für das Display berechnet, für SLOT RES HALF 30. Bezugswert für den Beginn von Slot 0 ist der Start des

analysierten WCDMA-Rahmens. Für die Erzeugung des idealen Referenzsignals für Peak Code Domain Error werden

nur die als aktiv erkannten Kanäle genutzt. Wenn ein belegter Kanal nicht als aktiv erkannt wird, ist die Differenz zwischen Mess- und Referenzsignal sehr hoch. Die R&S FS-K73 zeigt daher einen zu hohen Peak Code Domain Error an.

Der Softkey COMPOSITE SIGNAL öffnet ein Untermenü für Auswertungen des Composite-WCDMA-Signals über der Zeit. Es werden unterschiedliche Messungen unterstützt:

● PEAK CODE DOMAIN ERR Projektion des Fehlers zwischen Messsignal und ideal erzeugtem Referenzsignal auf den Spreading-Faktor der Codeklasse 8 und anschließende Summation mit den Symbolen jedes Slots des Differenzsignals. (nur Frame-Modus bezogen auf SETTINGS  MEASURE SLOT / FRAME)

● EVM VS CHIP Quadratwurzel aus der quadratischen Abweichung zwischen empfangenem Signal und Referenzsignal auf Chipebene, dargestellt für jeden Chip.

● MAG ERROR VS CHIP Differenz zwischen der Amplitude des empfangenen Signals und des Referenzsignals auf Chipebene, dargestellt für jeden Chip.

● PHASE ERR VS CHIP Phasendifferenz zwischen dem Vektor des empfangenen Signals und dem Vektor des Referenzsignals auf Chipebene, dargestellt für jeden Chip.

● COMPOSITE CONST Konstellationsdiagramm des empfangenen Signals (scrambled Chips):

Page 55

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 55

Bild 6-9: Darstellung des Peak Code Domain Error

Fernbedienungsbefehl: CALC2:FEED "XTIM:CDP:ERR:PCD"

Der Softkey EVM VS CHIP aktiviert die Darstellart Error Vector Magnitude (EVM) versus Chip. Im Falle von SLOT RES FULL (siehe Softkey SLOT RES HALF / FULL) wird das EVM für alle Chips des ausgewählten Slots angezeigt, bei SLOT RES HALF das EVM für die Chips eines halben Slots. Der ausgewählte Slot/Halbslot kann über den Softkey SELECT SLOT variiert werden. Mögliche Einträge für den Softkey SELECT SLOT sind die Werte 0 bis 14 bei SLOT RES FULL und 0 bis 29 bei SLOT RES HALF. Der EVM wird berechnet als Wurzel aus der quadrierten Abweichung von empfangenem Signal und Referenzsignal. Das Referenzsignal wird anhand der Kanalkonfigurationen aller aktiven Kanäle ermittelt. Der EVM ist bezogen auf die Quadratwurzel der mittleren Leistung des Referenzsignals und wird in Prozent angegeben.

 

 

10|2560|%100













NkN

EVM



mit: EVMk - Vektorfehler des Chip-EVM von Chipnummer k sk - komplexer Chipwert des empfangenen Signals xk - komplexer Chipwert des Referenzsignals k - Indexnummer des geschätzten Chips n - Indexnummer für die Berechnung der mittleren Leistung des

Referenzsignals.

N Anzahl der Chips an jedem CPICH-Slot

Bild6-10 Darstellung des Vektorfehlers der Messung EVM versus Chip

3DB

Ref

0.0 0

dBm

Ref

0.0 0

dBm

Ref

0.0 0

dBm

CLR WR

Pea k Co de Do ma in E rr

CF 1.9 35 G Hz

Spr Fa ct 25 6

Map pi ng Q

Slo t # 4 Mea s In t Sl ot

Att *

5 d B

Att *

5 d B

3 S lo ts /

-63

-56

-49

-42

-35

-28

-21

-14

-7

0 1 2 3 4 5 6 7 8 9 10 11 1 2 1 3 140 1 2 3 4 5 6 7 8 9 10 11 1 2 1 3 140 1 2 3 4 5 6 7 8 9 10 11 1 2 1 3 14

VS CHIP

EVM

3DB

Ref

0.0 0

dBm

Ref

0.0 0

dBm

Ref

0.0 0

dBm

CLR WR

Chi p E VM

CF 1. 93 5 GH z

Cha n 2 / Q

Slo t # 4 Me as I nt Sl ot

Att *

5 d B

Att *

5 d B

0 256 Chi ps / 255 9

SR 96 0 ks ps

Page 56

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 56

Fernbedienungsbefehl: CALC2:FEED "XTIM:CDP:CHIP:EVM"

Ergebnisabfrage: TRACe:DATA? TRACe2 Einheit: [%]

Bereich: [0 % ... 100 %]

Der Softkey MAG ERROR VS CHIP aktiviert die Darstellart Magnitude Error versus Chip. Im Falle von SLOT RES FULL (siehe Softkey SLOT RES HALF / FULL) wird der Magnitude Error für alle Chips des ausgewählten Slots angezeigt, bei SLOT RES HALF der Magnitude Error für die Chips eines halben Slots. Der ausgewählte Slot/Halbslot kann über den Softkey SELECT SLOT variiert werden. Mögliche Einträge für den Softkey

SELECT SLOT sind die Werte 0 bis 14 bei SLOT RES FULL und 0 bis 29 bei SLOT RES HALF.

Der Magnitude Error ergibt sich aus der Differenz zwischen dem Betrag des empfangenen Signals und dem Betrag des Referenzsignals. Das Referenzsignal wird anhand der Kanalkonfigurationen aller aktiven Kanäle geschätzt. Der Magnitude Error ist bezogen auf die Quadratwurzel der mittleren Leistung des Referenzsignals und wird in Prozent angegeben.

 

 

10|2560|%100













NkN

MAG



mit: MAGk - Magnitude Error der Chipnummer k sk - komplexer Chipwert des empfangenen Signals xk - komplexer Chipwert des Referenzsignals k - Indexnummer des ausgewerteten Chips n - Indexnummer für die Berechnung der mittleren Leistung des

Referenzsignals

N - Anzahl der Chips an jedem CPICH-Slot

Bild6-11 Darstellung des Magnitude Error versus Chip

Fernbedienungsbefehl: CALC2:FEED "XTIM:CDP:CHIP:MAGNitude" Ergebnisabfrage: TRACe:DATA? TRACe2

Einheit: [%] Bereich: [-100 % ... 100 %]

VS CHIP

MAG ERROR

3DB

Ref

0.0 0

dBm

Ref

0.0 0

dBm

Ref

0.0 0

dBm

CLR WR

Mag ni tu de Er ro r vs C hi p

CF 1.9 35 G Hz

Cha n 2 / Q

Slo t # 4 Meas I nt S lo t

Att *

5 d B

Att *

5 d B

0 256 C hi ps / 2 55 9

SR 960 k sp s

-8

-6

-4

-2

Page 57

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 57

Der Softkey PHASE ERROR VS CHIP aktiviert die Darstellart Phase Error versus Chip. Im Falle von SLOT RES FULL (siehe Softkey SLOT RES HALF / FULL) wird der Phasenfehler für alle Chips des ausgewählten Slots angezeigt, bei SLOT RES HALF der Phasenfehler für die Chips eines halben Slots. Der ausgewählte Slot/Halbslot kann über den Softkey SELECT SLOT variiert werden. Mögliche Einträge für den Softkey SELECT SLOT sind die Werte 0 bis 14 bei SLOT RES FULL und 0 bis 29 bei SLOT RES HALF.

Der Phasenfehler ergibt sich aus der Differenz zwischen der Phase des empfangenen Signals und der Phase des Referenzsignals. Das Referenzsignal wird anhand der Kanalkonfigurationen aller aktiven Kanäle geschätzt. Der Amplitudenfehler wird in Grad innerhalb eines Bereichs von -180° bis 180° angegeben.

     

 

10|2560|  NkNxsPHI

kkk





mit: PHIk - Phasenfehler der Chipnummer k sk - komplexer Chipwert des empfangenen Signals xk - komplexer Chipwert des Referenzsignals k - Indexnummer des ausgewerteten Chips N - Anzahl der Chips an jedem CPICH-Slot φ(x) - Phasenberechnung eines komplexen Wertes

Bild6-12 Darstellung des Phase Error versus Chip

Fernbedienungsbefehl: CALC2:FEED "XTIM:CDP:CHIP:PHAS"

Ergebnisabfrage: TRAC:DATA? TRAC2 Einheit: [°] Bereich: [-180° ... 180°]

Über den Softkey COMPOSITE CONST wird die Darstellung des Konstellationsdiagramms (Constellation-Diagramm) für die Chips aller Kanäle ausgewählt. Die angezeigten Konstellationspunkte sind mit der Quadratwurzel aus der Gesamtleistung normiert.

VS CHIP

PHASE ERR

3DB

Ref

0.0 0

dBm

Ref

0.0 0

dBm

Ref

0.0 0

dBm

CLR WR

Pha se E rr or vs C hi p

CF 1 .9 35 G Hz

Cha n 2 / Q

Slo t # 4 Meas I nt S lo t

Att *

5 d B

Att *

5 d B

0 256 C hi ps/ 255 9

SR 960 k sp s

-36

-27

-18

-9

CONST

COMPOSITE

Page 58

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 58

Bild6-13 Darstellung des Composite-Constellation-Diagramms (verwürfelte Chips)

Fernbedienungsbefehl: CALC2:FEED "XTIM:CDP:COMP:CONS" Ergebnisabfrage: TRACe:DATA? TRACe2

Ausgabe: Liste der I/Q-Werte aller Chips pro Slot

Format: Re1,Im1,Re2,Im2,....,Re

2560

,Im

2560

Einheit: [1]

POWER

VS SLOT

Der Softkey POWER VS SLOT aktiviert die Anzeige der Leistung eines ausgewählten Code-Kanals in Abhängigkeit von der Slot-Nummer. Dabei erfolgt die Darstellung der Leistung für den gewählten Kanal (im Diagramm Code-Domain-Power rot markiert) über alle Slots eines Rahmens des 3GPP-FDD-Signals. Der Softkey ist nur für die Analyse eines Frames des 3GPP-Signals verfügbar.

Ausgehend vom Start-Slot der Analyse (Slot 0 oder der Beginn des WCDMA-Rahmens) wird die Leistung von 15 oder 30 aufeinander folgenden Slots des Signals dargestellt, abhängig vom Wert des Softkeys SLOT RES HALF / FULL. Die Darstellung erfolgt absolut.

Bild 6-14 Power versus Slot für einen belegten Kanal

Es ist nicht nur möglich, einen Kanal-Code im Diagramm Code Domain Power auszuwählen, sondern auch einen Slot/Halbslot im Diagramm Power versus Slot. Die Markierung erfolgt durch Eingabe der Nummer des Slots/Halbslots (siehe Softkey SELECT SLOT). Der ausgewählte Slot/Halbslot wird rot dargestellt. Zur Ansicht weiterführender Darstellungen wird der markierte Slot/Halbslot des Kanals ausgewählt (siehe Eintrag der SLOT # in den Funktionsfeldern oberhalb des Diagramm in den Abbildungen).

Die Veränderung der Slot-Nummer hat folgende Auswirkungen:  Das CDP-Diagramm in der oberen Hälfte des Bildschirms wird, bezogen auf die

eingegebene Slot-Nummer, aktualisiert.

3DB

Ref

0.0 0

dBm

Ref

0.0 0

dBm

Ref

0.0 0

dBm

CLR WR

Pow er v s Slo t

Cha n 2 / Q

Slo t # 4 Meas I nt S lo t

Att *

5 d B

Att *

5 d B

CF 1 .9 35 G Hz

SR 960 k sp s

1 2 3 4 5 6 7 8 9 10 11 12 13 14

-49

-42

-35

-28

-21

-14

-7

0 1 2 3 4 5 6 7 8 9 1 0 11 12 1 3 140 1 2 3 4 5 6 7 8 9 1 0 11 12 1 3 140 1 2 3 4 5 6 7 8 9 1 0 11 12 1 3 14

Page 59

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 59

 Ausgehend von der Slot-Nummer wird für den gewählten Kanal die Berechnung aller

abhängigen Messergebnisse vorgenommen; die entsprechenden Grafiken werden aktualisiert.

Fernbedienungsbefehl: CALC2:FEED "XTIM:CDP:PVSL"

RESULT

SUMMARY

Der Softkey RESULT SUMMARY wählt die numerische Darstellung aller Messergebnisse aus. Die Darstellung ist wie folgt untergliedert:

Bild 6-15 Darstellung der Result Summary

Im oberen Teil werden Messergebnisse angegeben, die das Gesamt-Signal betreffen: Total Power: Gibt die Gesamtleistung des Signals an (mittlere Leistung des

gesamten ausgewerteten 3GPP-FDD-Frames). Chip Rate Error: Gibt den Fehler der Chiprate in ppm an. Ein hoher Chipratenfehler führt zu Symbolfehlern und damit unter

Umständen dazu, dass die CDP-Messung keine Synchronisation auf

das 3GPP-FDD-Signal durchführen kann. Das Messergebnis ist auch

gültig, wenn der Analysator nicht auf das 3GPP-FDD-Signal

synchronisieren konnte. IQ Offs / Imb: DC-Offset und IQ-Imbalancen des Signals, in % (siehe Erklärung des

I/Q-Modulatorverzerrungsmodels). Bei Installation von Code K73+

wird der IQ-Offset zusammen mit allen anderen relevanten

Parametern, die die Qualität des Signals im Kanal beschreiben, in

einem einzigen Messablauf gemessen. Wird Code K73+ nicht

installiert, wird IQ-Offset zusammen mit IQ-Imbalance nach

Durchführung der Inkanalmessung gemessen. Composite EVM: Der Composite-EVM-Wert ist die Differenz zwischen Messsignal und

idealem Referenzsignal (siehe Softkey COMPOSITE EVM). Der Wert

des Composite EVM für den ausgewählten Slot wird in der RESULT

SUMMARY angegeben. Rho: Qualitätsparameter rho für jeden Slot. Av Pow Ina Chan: Die Leistung in der Code-Domain aller inaktiven Kanäle wird gemittelt

angezeigt, um dem Benutzer einen Überblick über die

Leistungsverhältnisse zwischen aktiven und inaktiven Kanälen zu

geben. Carrier Freq Error:

Gibt den Frequenzfehler bezogen auf die Mittenfrequenz des

---

-----

DDDCCCgggvvAA

88444

EEEDDDRR CCC

3 D B

R e f

0 . 0 0

d B m

R e f

0 . 0 0

d B m

R e f

0 . 0 0

d B m

C L R W R

R e s u l t S u m m a r y

C F 1 . 9 3 5 G H z

C h a n 2 / Q

S l o t # 4 Me a s I n t S l o t

A t t *

5 d B

A t t *

5 d B

S R 9 6 0 k s p s

G L O B A L R E S U L T S F O R F R A M E 0 :

T o t a l P o w e r

C h i p R a t e E r r o r

I Q O f f s e t / I m b

C o m p o s i t e E V M

R h o

- 0 . 0 6

0 . 0 6

1 . 0 3 / 0 . 1 3

2 . 6 7

0 . 9 9 9 3 0

d B m

p p m

N o o f A c t i v e C h a n 7

C H A N N E L R E S U L T S

S y m b o l R a t e

C h a n n e l C o d e

N o o f P i l o t B i t s

C h a n n e l P o w e r R e l

S y m b o l E V M

9 6 0 . 0 0

- 8 . 4 4

2 . 3 9

k s p s

d B

% r m s

T i m i n g O f f s e t

C h a n n e l M a p p i n g

M o d u l a t i o n T y p e

C h a n n e l P o w e r A b s

S y m b o l E V M

B P S K Q

- 8 . 5 0

6 . 3 4

C h i p s

d B m

% P k

G L O B A L R E S U L T S F O R F R A M E 0 :

T o t a l P o w e r

C h i p R a t e E r r o r

I Q O f f s e t / I m b

C o m p o s i t e E V M

R h o

- 0 . 0 6

0 . 0 6

1 . 0 3 / 0 . 1 3

2 . 6 7

0 . 9 9 9 3 0

d B m

p p m

N o o f A c t i v e C h a n 7

C H A N N E L R E S U L T S

S y m b o l R a t e

C h a n n e l C o d e

N o o f P i l o t B i t s

C h a n n e l P o w e r R e l

S y m b o l E V M

9 6 0 . 0 0

- 8 . 4 4

2 . 3 9

k s p s

d B

% r m s

T i m i n g O f f s e t

C h a n n e l M a p p i n g

M o d u l a t i o n T y p e

C h a n n e l P o w e r A b s

S y m b o l E V M

B P S K Q

- 8 . 5 0

6 . 3 4

C h i p s

d B m

% P k

G L O B A L R E S U L T S F O R F R A M E 0 :

T o t a l P o w e r

C h i p R a t e E r r o r

I Q O f f s e t / I m b

C o m p o s i t e E V M

R h o

- 0 . 0 6

0 . 0 6

1 . 0 3 / 0 . 1 3

2 . 6 7

0 . 9 9 9 3 0

d B m

p p m

N o o f A c t i v e C h a n 7

C H A N N E L R E S U L T S

S y m b o l R a t e

C h a n n e l C o d e

N o o f P i l o t B i t s

C h a n n e l P o w e r R e l

S y m b o l E V M

9 6 0 . 0 0

- 8 . 4 4

2 . 3 9

k s p s

d B

% r m s

T i m i n g O f f s e t

C h a n n e l M a p p i n g

M o d u l a t i o n T y p e

C h a n n e l P o w e r A b s

S y m b o l E V M

B P S K Q

- 8 . 5 0

6 . 3 4

C h i p s

d B m

% P k

A v

C a r r i e r F r e q E r r o r

T r i g g e r t o F r a m e

A v g P o w I n a C h a n

P k C D E ( 1 5 k s p s )

- 5 8 . 4 5

6 4 0 . 0 2 1 5 3 6

- 7 1 . 7 8

C a r r i e r F r e q E r r o r

T r i g g e r t o F r a m e

A v g P o w I n a C h a n

P k C D E ( 1 5 k s p s )

- 5 8 . 4 5

6 4 0 . 0 2 1 5 3 6

- 7 1 . 7 8

C a r r i e r F r e q E r r o r

T r i g g e r t o F r a m e

A v g P o w I n a C h a n

P k C D E ( 1 5 k s p s )

- 5 8 . 4 5

6 4 0 . 0 2 1 5 3 6

- 7 1 . 7 8

444R

- 5 3 . 2 1 d- 5 3 . 2 1 d- 5 3 . 2 1 d

BB- 8 . 2 d- . 2 d- . 2 d

E ( 4 P A MR

)

- . d. d. d

CC DDEE

( 4 P A M)( 4 P A M

)

Page 60

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 60

Analysators an. Der absolute Frequenzfehler ist die Summe aus dem

Frequenzfehler des Analysators und dem des Messobjekts.

Frequenzunterschiede zwischen Sender und Empfänger von über 1

kHz beeinträchtigen die Synchronisation der CDP-Messung. Sender

und Empfänger sollten daher synchronisiert sein (siehe Kapitel

Getting Started). Trigger to Frame: Dieses Messergebnis gibt den Zeitversatz vom Beginn des

aufgenommenen Signalausschnitts bis zum Beginn des analysierten

3GPP-FDD-Frames wieder. Im Falle einer getriggerten

Datenaufnahme entspricht dies dem Zeitversatz Frame-Trigger (+

Trigger-Offset) – Beginn des Frame. Wenn der Analysator nicht auf

das 3GPP-FDD-Signal synchronisieren konnte, hat der Wert von

Trigger to Frame keine Aussagekraft. Avg RCDE: Mittelwert des Residual Code Domain Error aller Kanäle, die 4PAM-

Modulation verwenden. Die Eingabe ist nur gültig, wenn Code K73+

installiert ist, andernfalls wird “-.—“ verwendet. Enthält das Signal

keine Kanäle mit 4PAM-Modulation, wird ebenfalls “-.—“ verwendet.

No of Active Chan: Gibt die Anzahl aktiver Kanäle an, die im Signal gefunden wurden.

Dabei werden sowohl die detektierten Datenkanäle als auch die

Steuerkanäle als aktiv betrachtet.

Die Messergebnisse zum ausgewählten Kanal (im CDP-Diagramm

rot markiert) werden im unteren Teil der RESULT SUMMARY

angezeigt.

Im unteren Teil der RESULT SUMMARY sind die Ergebnisse von Messungen am ausgewählten Kanal (rot im Diagramm) dargestellt.

Symbol Rate: Symbolrate, mit der der Kanal übertragen wird. Channel Code: Nummer des Spreading-Codes des betrachteten Kanals No of Pilot Bits: Anzahl der Pilot-Bits, die im Steuerkanal des Signals gefunden

wurden. Chan Pow Rel. / Abs.: Kanalleistung relativ (bezogen auf die Gesamtleistung des Signals)

und absolut. Symbol EVM Pk / rms:

Spitzen- bzw. Mittelwert der Ergebnisse der Messung der Error

Vector Magnitude (siehe Softkey SYMBOL EVM). Die Messung trifft

eine Aussage über den EVM des rot markierten Kanals im CDP-

Diagramm im rot markierten Slot des Power vs. Slot-Diagramms auf

Symbolebene.

RCDE: Residual Code Domain Error des Kanals entsprechend 3GPP. Timing Offset: Versatz zwischen Beginn des ersten Slots des Kanals und Beginn

Page 61

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 61

des analysierten 3GPP-FDD-Frames

Channel Mapping: Komponente, auf die der Kanal abgebildet wird (I oder Q)) Modulation Type: Modulationsart des gewählten Kanals. Gültige Einträge sind BPSK I

für Kanäle auf I-Zweig, BPSK Q für Kanäle auf Q-Zweig und NONE

für inaktive Kanäle. Bei Installation von Code FS-K73+ sind 4PAM_I

und 4PAM_Q gültige Einträge für Kanäle, die 4PAM-Modulation

verwenden.

Fernbedienungsbefehl: CALC2:FEED "XTIM:CDP:ERR:SUMM"

Erklärung des I/Q-Modulatorverzerrungsmodels

In HF-Geräten, die analoge Mischer wie zum Beispiel Aufwärtsmischer enthalten, wird das analoge komplexe Basisbandsignal (r(t)=rI(t)+j*rQ(t)) auf ein reelles HF-Signal (sHF(t)) verschoben (Bild 6-16). Jeder nicht ideale komplexe Mischer fügt dem Basisbandsignal IQ-Modulatorverzerrungen zu. Die zwei wesentlichen, I/Q-Offset und I/Q-Imbalance werden von R&S FS-K73 geschätzt. Beide Werte erscheinen in der Result Summary-Darstellung. Die Gleichungen, die diese Modulatorverzerrungen erklären, sind im folgenden Abschnitt aufgeführt. Die Schätzung und Anzeige von I/QOffset und I/Q-Imbalance hängt nicht vom Status der NORMALIZE ON/OFF-Taste ab. Die Taste aktiviert lediglich einen Algorithmus, der den I/Q-Offset kompensiert, um das Konstellationsdiagramm auf den Ursprung zu normalisieren.

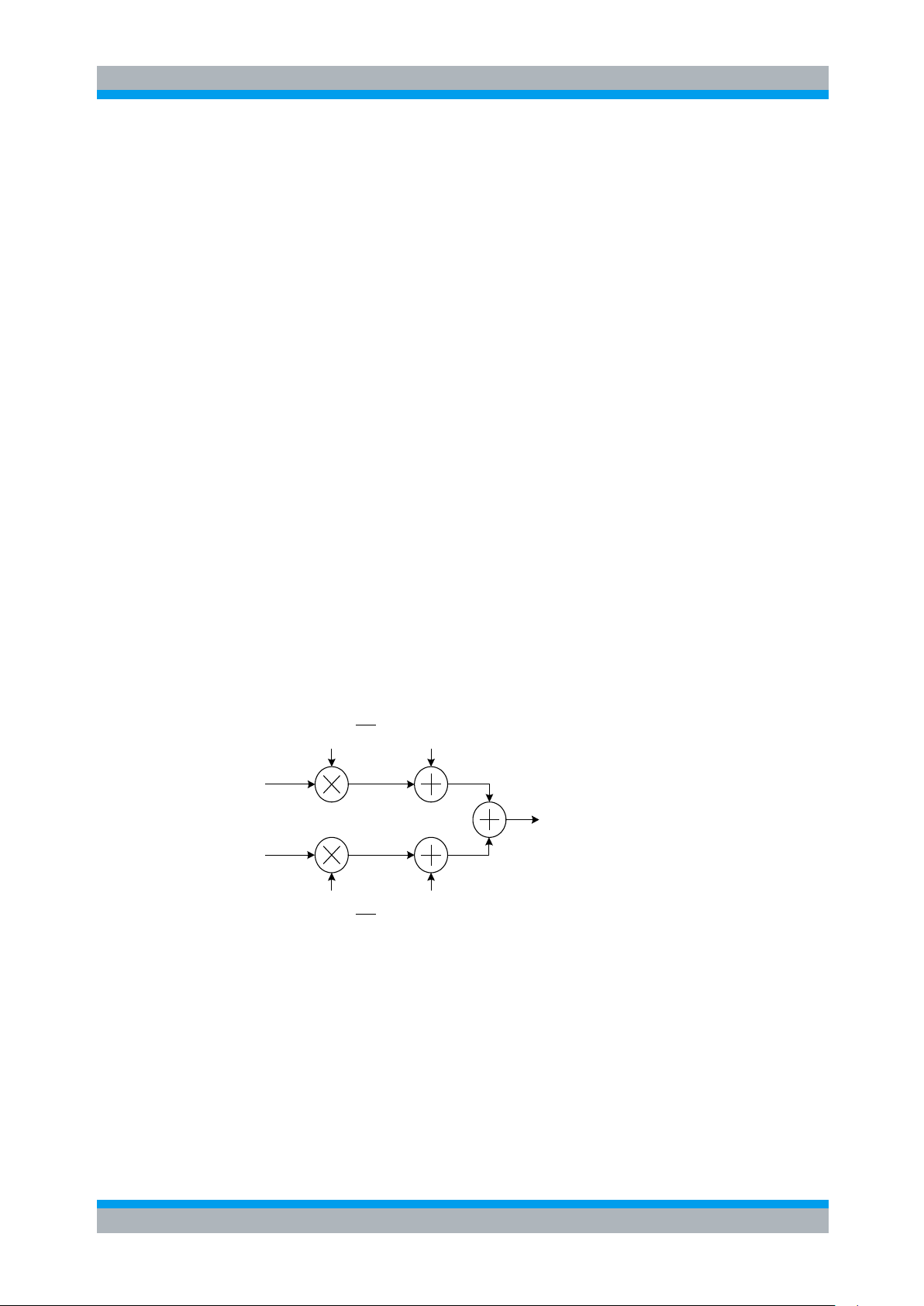

Bild 6-16 Grundmodel möglicher I/Q-Modulatorverzerrungen in komplexen Mischern

IQ-Offset

Der I/Q-Offset erscheint in der Result Summary Darstellung. Es wird ein komplexer Offset dargestellt, der zu einem verschobenen Konstellationsdiagramm führt. Der Wert wird relativ zur mittleren Leistung des Signals angegeben. Er wird wie folgt berechnet:



 





 



2cos







 





 



2sin





 

Page 62

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 62

 

%100

%100%100









QIIQ

dttr

gjggoffset

wobei: |g| - die Größe des relativen I/Q-Offsets ist gI - der relative I/Q-Offset des Realteils ist gQ - relative IQ offset of the imaginary part GI - der relative I/Q-Offset des Imaginärteils ist GQ - der absolute I/Q-Offset des Imaginärteils ist r(t) - das komplexe Basisbandsignal ist (Bezugssignal

passend zur optimalen EVM unter Annahme von

AWGN) T - die Auswertezeit ist (T=666s  1 Slot) offsetIQ - der I/Q-Offsetparameter ist

IQ-Imbalance

Die I/Q-Imbalance erscheint in der Result Summary Darstellung. Es wird ein komplexer Verstärkungsfehler zwischen der Mischerverstärkung im I-Zweig und der Mischerverstärkung im Q-Zweig dargestellt. Angenommen wird ein Basisbandsignal r(t), das mit einen komplexen analogen Oszillator der Kreisfrequenz 0=2f (Bild 6-16) multipliziert wird. Das komplexe Signal r(t) kann in einen Realteil {rI(t)} und einen Imaginärteil {rQ(t)} aufgeteilt werden. Unter dieser Voraussetzung kann ein idealer komplexer Lokaloszillator (LO

ideal

) auch durch zwei reelle Sinussignale beschrieben werden, die einen Phasenversatz von 90° haben. Diese Signale werden durch cos(0 t) und sin(0 t) beschrieben.

     

tAjtAtjALO

ideal 000

sincosexp





In einen analogen Mischer ist der Lokaloszillator nicht ideal. Normalerweise gibt es zwei verschieden Amplitudenwerte (AI und AQ) in jedem Zweig (Bild 6-16). Außerdem kann eine unerwünschte Phasenverschiebung (IQ) zwischen dem Realteil und dem Imaginärteil des Lokaloszillators (LO

impairment

) auftreten. Unter Berücksichtigung dieser Verzerrungen, kann ein nicht idealer Lokaloszillator wie folgt beschrieben werden:



 





 







 





 





sin

cos

Iimpairment

tAjtALO









Die I/Q-Imbalance drückt den relativen Verstärkungsfehler am Mischer aus und wird wie folgt berechnet:

       

%100

expexp









IQIQ

jAjA

imbalance



wobei: AI die Amplitudenverstärkung am Mischer des

Page 63

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 63

Realteils ist

AQ die Amplitudenverstärkung am Mischer des

Imaginärteils ist

IQ die zusätzliche Phasenverschiebung zwischen

Realteil und Imaginärteil ist

imbalanceIQ der I/Q-Imbalance-Parameter ist

In 3GPP UPLINK-Signalen wird jeder Code-Kanal BPSK-moduliert. Die BPSK-Symbole werden sowohl zum I-Zweig als auch zum Q-Zweig gesendet. Dieses wird durch höhere Schichten gesteuert. In Signalen niedriger Datenrate die nur einen aktiven Datenkanal enthalten, können die I/Q-Modulatorverzerrungen die erkannte Codekanalkonfiguration beeinflussen. I/Q-Modularverzerrungen führen zu einem Leistungsübersprechen vom IZweig in den Q-Zweig und umgekehrt. Dieses Leistungsübersprechen führt zu einer erhöhten Leistung in den nicht aktiven Codekanälen und einer leicht verringerten Leistung in den aktiven Codekanälen. Vergrößern sich die I/Q-Modulatorverzerrungen so erhöht sich die übergesprochene Leistung ebenfalls und kann zu einer Codekanalfehlerkennung von inaktiven Kanälen führen. Wenn diese durch Leistungsübersprechen falsch erkannten Kanäle als aktive erkannt werden, verringern sich die angezeigten Werte der I/Q-Modulationsverzerrung und der des gesamten Vektorfehlers. (Composite EVM).

Die angezeigten I/Q-Modulatorverzerrungsarameter und der EVM-Wert werden aus dem Vergleich eines geschätzten idealen Basisbandsignals zum empfangenen Signal berechnet. Diese Abhängigkeit von der erkannten Kanalkonfiguration lässt sich wie folgt erklären: Das geschätzte ideale Signal, das auf einer Kanalkonfiguration basiert, welches diese zusätzliche erkannten Kanäle enthält ist dem empfangen Signal ähnlicher als das geschätzte ideale Signal, welches auf einer Kanalkonfiguration der tatsächlich gesendeten aktiven Kanälen basiert. Eine mögliche Fehlerkennung von Kanälen kann in der CDP-Anzeige erkannt werden. Hier sind alle aktiven Kanäle gelb markiert. Gelb markierte Kanäle niedriger Leistung und hoher Datenrate sind sehr wahrscheinlich falsch erkannte Codekanäle. Um diese Codekanäle zu unterdrücken, kann eine VORDEFINIERTE (PREDEFINED) Kanaltabelle benutzt werden. Eine vordefinierte Kanaltabelle kann über das CHAN CONFMenü eingestellt werden. Dieses Menü wird mit einem Softkey am unteren Rand des Bildschirms ausgewählt.

CODE DOM

ERROR

Der Softkey CODE DOM ERROR wählt die Darstellung der Code Domain–Fehlleistung (CDEP) aus. Die angezeigten Fehlerleistungswerte sind auf die Gesamtleistung des Signals bezogen. Die Fehlerleistung wird durch subtrahieren der Chipsequenz eines ideal Referenzsignals (chip

ref

) von der empfangenen Chipsequenz (chip

rec

) berechnet. Dieses Differenzsignal wird bis zu den Symbolen der Codeklasse 8 entspreizt. Und es wird die mittlere Leistung über alle Symbole des ausgewählten Slot berechnet. Diese Fehlerleistung wird mit der Gesamtleistung des Referenzsignals normiert. Das Messintervall beträgt einen Slot oder Halbslot, je nach Wert des Softkeys SLOT RES HALF / FULL .

Page 64

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 64





























 



 

















 



 































 



 

















 



 







ref

chip

Dspr

ref

chip

Dspr

ref

chip

rec

chip

Dspr

ref

chip

rec

chip

Dspr

CDEP

Die Leistung der aktiven Code Kanäle und die der nicht belegten Kanäle sind farblich unterschiedlich markiert:

- gelb: aktiver Code Kanal

- blau: unbelegter Code Kanal

Die Codefehlerleistung (CDEP) wird für jeden Kanal der Code Klasse 8 berechnet, Die aktiven Codekanäle werden gelb markiert aber nicht in ihrer Leistung zusammengefasst. Über die Angabe der Kanalnummer (Softkey SELECT CHANNEL) kann ein Code-Kanal rot markiert werden. Ist dieser ein aktiver Kanal einer kleineren Codeklasse, so wird nur der erste Code-Kanal der Code-Klasse 8 markiert.

Das folgende Bild zeigt eine Messung mit sehr geringer Fehlerleistung

Bild 6-17 CDEP: Fehlerleistung ohne Codefehler

Wenn ein oder mehrere Codekanäle nicht erkannt werden, erscheint die Leistung dieser Kanäle als Fehlerleistung in der CDEP Darstellung (siehe nachfolgendes Bild).

3D B

Re f

0. 00

dB m

Re f

0. 00

dB m

Re f

0. 00

dB m

CL RW R

Co de Er ro r P ow e r O ve rv ie w

CF 1 .9 35 G Hz

Ma pp in g I

Sl ot # 4 Me as In t S lo t

Re f

0. 00

dB m

Re f

0. 00

dB m

Re f

0. 00

dB m

CL RW R

Co de Er ro r P ow e r O ve rv ie w

CF 1 .9 35 G Hz

Ma pp in g Q

Sl ot # 4 Me as In t S lo t

At t*

5 d B

At t*

5 d B

At t*

5 d B

At t*

5 d B

St ar t C h 0 32 Ch / St op Ch 25 5

-6 3

-5 6

-4 9

-4 2

-3 5

-2 8

-2 1

-1 4

-7

-6 3

-5 6

-4 9

-4 2

-3 5

-2 8

-2 1

-1 4

-7

Page 65

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 65

Bild 6-18 CDEP: Fehlerleistung eines nicht erkannten Kanals im I- und im Q Zweig

Fernbedienungsbefehl: CALC1:FEED "XPOW:CDEP" Ergebnisabfrage: TRAC1:DAT? TRAC1

Ausgabe: CDEP Liste für jeden CC8 Code Kanal Format: <code class>1, <code number>1, <CDEP>1, <channel flag>1, <code

class>2, <code number>2, <CDEP>2, <channel flag>2,

,....,

256

, <code number>

256

, <CDEP>

256

, <channel flag>

256

Einheit: < [1] >, < [1] >, < [dB] >,< [1] > Wertebereich: < 8 > , < 0...256 >, < - ...  >, < 0 ; 1 > Anzahl: 256 code class: Höchste Codeklasse eines Uplinksignals (immer 8) code number: Code Nummer des ausgewerteten Code Kanals CDEP: Codefehlerleistung des Kanals channel flag: Markiert ob der CC8 Code Kanal zu einem aktiven oder nicht aktiven

Codekanal gehört: Bereich: 0b00 0d0 - CC8 ist nicht aktiv 0b01 0d1 - CC8 Kanal gehört zu einem aktiven Code Kanal

3D B

Re f

0. 00

dB m

Re f

0. 00

dB m

Re f

0. 00

dB m

CL RW R

Co de E rr or P ow e r Ov er vi ew

CF 1. 93 5 GH z

Ma pp in g I

Sl ot # 4 Mea s In t Sl ot

Re f

0. 00

dB m

Re f

0. 00

dB m

Re f

0. 00

dB m

CL RW R

Co de E rr or P ow e r Ov er vi ew

CF 1. 93 5 GH z

Ma pp in g Q

Sl ot # 4 Mea s In t Sl ot

At t*

5 dB

At t*

5 dB

At t*

5 dB

At t*

5 dB

St ar t Ch 0 32 Ch / St op C h 25 5

-6 3

-5 6

-4 9

-4 2

-3 5

-2 8

-2 1

-1 4

-7

-6 3

-5 6

-4 9

-4 2

-3 5

-2 8

-2 1

-1 4

-7

Page 66

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 66

CODE PWR

OVERVIEW

Der Softkey CODE PWR OVERVIEW wählt eine Darstellung einer Code-Domain-Leistung beider Zweige der I/Q-Ebene gleichzeitig aus. Diese Darstellung dient dem Überblick über die im Signal enthaltenen Kanäle. Mit Hilfe des Softkeys SELECT SLOT kann die Darstellart für verschiedene Slots des Signals variiert werden. Die Übersichtsdarstellung kann für die folgenden drei Messungen benutzt werden:

CDP relative CDP absolut CDEP

Bild 6-19 Code Domain Power in Überblicksdarstellung

Fernbedienungsbefehl: SENS:CDP:OVER ON | OFF

ON: Code Power Overview On

Screen A: I Zweig (TRACE1) (CDP

abs.

or CDP

rel.

or CDEP)

Screen B: Q Zweig (TRACE2) (CDP

abs.

or CDP

rel.

or CDEP)

OFF: Code Power Overview Off mode.

Screen A: I Zweig (TRACE1) (CDP

abs.

or CDP

rel.

or CDEP)

Screen B: Result Summary (TRACE2)

CALC1:FEED ‘XPOW:CDP:OVER‘

Screen A: I Zweig (TRACE1) (CDP

rel.

)

Screen B: Q Zweig (TRACE2) (CDP

rel.

)

3D B

Re f

0. 00

dB m

Re f

0. 00

dB m

Re f

0. 00

dB m

CL RW R

Co de P ow er O ve rv ie w

CF 1. 93 5 GH z

Ma pp in g I

Sl ot # 4 M e as In t Sl ot

Re f

0. 00

dB m

Re f

0. 00

dB m

Re f

0. 00

dB m

CL RW R

Co de P ow er O ve rv ie w

CF 1. 93 5 GH z

Ma pp in g Q

Sl ot # 4 M e as In t Sl ot

At t*

5 dB

At t*

5 dB

At t*

5 dB

At t*

5 dB

St ar t Ch 0 32 C h/ Stop C h 25 5

-6 3

-5 6

-4 9

-4 2

-3 5

-2 8

-2 1

-1 4

-7

-6 3

-5 6

-4 9

-4 2

-3 5

-2 8

-2 1

-1 4

-7

Page 67

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 67

CHANNEL

TABLE

Der Softkey CHANNEL TABLE wählt die Darstellung Kanalbelegungstabelle. Die Kanalbelegungstabelle kann maximal 512 Einträge enthalten, entsprechend den 256

belegbaren Codes der Klasse mit Spreading-Faktor 256, jeweils getrennt nach I und Q. Im oberen Teil der Tabelle wird zunächst der DPCCH aufgeführt, den die CDP-Messung

als im zu analysierenden Signal in jedem Fall vorhanden voraussetzt. Weiterhin gibt es zusätzliche Steuerkanäle zur Unterstützung von HSDPA und HSUPA Signalen. Diese Kanäle (HSDPCCH and EDPCCH) werden ebenfalls im oberen Teil der Tabelle dargestellt.

Im unteren Teil der Tabelle sind die im Signal enthaltenen Datenkanäle (DPDCH) und die für einen Betrieb im HSUPA vorgesehene E-DPDCH Kanäle aufgeführt. Entsprechend den in der Norm vorgesehenen Kanalkonfigurationsmodellen sind in dieser Liste bis zu 6 Datenkanäle (DPDCH) oder bis zu 4 erweiterte Datenkanäle (EDPDCH) vorgesehen. Die Kanäle sind aufsteigend nach Code-Nummern geordnet; innerhalb einer Code-Nummer wird zunächst der auf den I-Zweig abgebildete Kanal eingetragen, dann der auf den Q-Zweig abgebildete. Am Ende der Liste folgen die unbelegten Codes, in gleicher Ordnung.

Physikalische Kanäle für UPLINK Signale nach 3GPP Spezifikation Release 99:

DPCCH: Der Dedicated Physical Control Channel wird zur Synchronisation auf das

WCDMA Signal genutzt. Er überträgt Pilotsymbole und wird auf dem Q Zweig in Codeklasse 8 mit Code Nummer 0 empfangen. Der Kanal wird im oberen Teil der Tabelle angezeigt.

DPDCH: Der Dedicated Physical Data Channel wird zur Übertragung von UPLINK-Daten

von der Mobilstation zur Basisstation genutzt. Der genutzte Codebereich hängt von der erforderlichen Gesamtdatenrate ab. In der nachfolgenden Tabelle sind die möglichen Konfigurationen der Spreizfaktoren und belegten Codebereiche aufgeführt. Der Kanal wird im unteren Teil der Kanaltabelle angezeigt

Bild 6-20 Darstellung der Kanaltabelle für Standardkanäle gemäß Release 99

HSDPCCH: Der High Speed Dedicated Physical Control Channel wird zur Übertragung

von Steuerinformationen (CQI / ACK/NACK) für Downlink Hochgeschwindigkeitsdatenkanäle (HS-DCH) genutzt. Er wird bei der Einstellung von HSDPA-Signalen genutzt. Die Datenrate ist konstant und liegt bei 15ksps. Der belegte Codebereich hängt von der Zahl der aktiven Datenkanäle (DPDCH) ab, und ist in der untenstehenden Tabelle beschrieben. Dieser Steuerkanal wird im oberen Teil der Kanaltabelle angezeigt. Der HSDPCCH kann im Abstand von 1/5 Frame  3 Slots  2ms ein bzw. ausgeschaltet sein

3DB

Re f

0.0 0

dB m

Re f

0.0 0

dB m

Re f

0.0 0

dB m

Ch an ne l T ab le

CF 1 . 93 5 G Hz

Ch an 2 / Q

Slo t # 4 Me as I nt Sl ot

At t*

5 d B

At t*

5 d B

SR 9 6 0 k sp s

Ch a n T y p e Sy mb R at e

[k s p s]

Ch a n # S t at u s M a pp i n g P il o t L

[B i t s]

Pw r Ab s

[d B m ]

Pw r Re l

[d B ]

DP C C H

HS D P CC H

ED P C CH

DP D C H

15 . 0

-. -

96 0 . 0

15 . 0

-- -

ac t i ve

in a c tv

ac t i ve

in a c tv

-- -

-8 . 5 3

-. - -

-8 . 4 9

-8 . 5 3

-8 . 5 0

-8 . 5 2

-8 . 5 1

-6 1 . 99

-8 . 4 7

-. - -

-8 . 4 3

-8 . 4 7

-8 . 4 4

-8 . 4 6

-6 1 . 93

Ch a n T y p e Sy mb R at e

[k s p s]

Ch a n # S t at u s M a pp i n g P il o t L

[B i t s]

Pw r Ab s

[d B m ]

Pw r Re l

[d B ]

DP C C H

HS D P CC H

ED P C CH

DP D C H

15 . 0

-. -

96 0 . 0

15 . 0

-- -

ac t i ve

in a c tv

ac t i ve

in a c tv

-- -

-8 . 5 3

-. - -

-8 . 4 9

-8 . 5 3

-8 . 5 0

-8 . 5 2

-8 . 5 1

-6 1 . 99

-8 . 4 7

-. - -

-8 . 4 3

-8 . 4 7

-8 . 4 4

-8 . 4 6

-6 1 . 93

Ch a n T y p e Sy mb R at e

[k s p s]

Ch a n # S t at u s M a pp i n g P il o t L

[B i t s]

Pw r Ab s

[d B m ]

Pw r Re l

[d B ]

DP C C H

HS D P CC H

ED P C CH

DP D C H

15 . 0

-. -

96 0 . 0

15 . 0

-- -

ac t i ve

in a c tv

ac t i ve

in a c tv

-- -

-8 . 5 3

-. - -

-8 . 4 9

-8 . 5 3

-8 . 5 0

-8 . 5 2

-8 . 5 1

-6 1 . 99

-8 . 4 7

-. - -

-8 . 4 3

-8 . 4 7

-8 . 4 4

-8 . 4 6

-6 1 . 93

Page 68

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 68

und darf zusätzlich wie jeder Datenkanal leistungsgeregelt sein.

E-DPCCH: Der Enhanced Dedicated Physical Control Channel wird zur Übertragung

von Steuerinformationen (HRQ / ACK/NACK) für UPLINK Hochgeschwindigkeitsdatenkanäle genutzt (EDPDCH). Die Datenrate ist konstant und liegt bei 15ksps. Dieser Steuerkanal wird im oberen Teil der Tabelle angezeigt.

E-DPDCH: Der Enhanced Dedicated Physical Data Channel wird zur Übertragung von

UPLINK Daten auf Hochgeschwindigkeitskanälen verwendet. Er wird in HSUPA Signalen genutzt. Der belegte Codebereich hängt von der Zahl der aktiven Datenkanäle (DPDCH) ab, und ist in der untenstehenden Tabelle beschrieben. Der Kanal wird im unteren Teil der Kanaltabelle angezeigt.

Bild 6-21 Darstellung der Kanaltabelle für Kanäle gemäß Release 7. HSUPA und HSDPA

Kanalmodelle werden benutzt

Für die Kanäle werden folgende Parameter durch die CDP-Messung ermittelt: Type: Typ des Kanals (nur für aktive Kanäle) Symbol Rate: Symbolrate, mit der der Kanal übertragen wird (15 ksps bis 960 ksps) Chan #: Nummer des Spreading-Codes des Kanals (0 bis [Spreading-Faktor-1]) Status: Anzeige des Status. Nicht belegte Codes werden als inaktive Kanäle

gekennzeichnet. Mapping: Zweig (I oder Q), auf den der Kanal abgebildet wird PilotL: Anzahl der Pilot-Bits des Kanals (Eintrag ist nur für den DPCCH

vorhanden) Pwr Abs / Pwr Rel: Angabe der absoluten und relativen (bezogen auf die Gesamt-Leistung

des Signals) Leistung des Kanals Als aktiv wird ein Datenkanal im Modus CODE CHAN AUTOSEARCH dann bezeichnet,

wenn seine Leistung um einen Minimalwert (siehe Softkey INACT CHAN THRESH) gegenüber dem Rauschen erhöht ist und wenn im Kanal selbst ein minimaler SignalRausch-Abstand eingehalten wird. Im Modus CODE CHAN PREDEFINED werden alle in der Kanaltabelle enthaltenen Code-Kanäle als aktiv gekennzeichnet.

Fernbedienungsbefehl: CALC1:FEED "XTIM:CDP:ERR:CTAB"

3D B

Re f

0.0 0

dBm

Re f

0.0 0

dBm

Re f

0.0 0

dBm

Ch an ne l T ab le

CF 1 .9

Ch an 1 / I

Sl ot # 6 Me as In t S lo t

At t*

5 d B

At t*

5 d B

SR 1 5 ks ps

Ch a n Ty p e S y m b R a t e

[k s p s]

Ch a n # S t at u s M ap p i ng P i l o tL

[B i t s]

Pw r Ab s

[d B m ]

Pw r Re l

[d B ]

DP C C H

HS D P CC H

ED P C CH

ED P D CH

DP D C H

15 . 0

19 2 0 .0

96 0 . 0

15 . 0

ac t i ve

in a c tv

-- -

-1 0 . 86

-2 6 . 92

-1 9 . 88

-1 9 . 78

-2 5 . 59

-1 9 . 85

-2 7 . 79

-6 0 . 78

-5 7 . 01

-5 7 . 90

-1 . 6 5

-1 7 . 70

-1 0 . 67

-1 0 . 56

-1 6 . 38

-1 0 . 63

-1 8 . 58

-5 1 . 57

-4 7 . 79

-4 8 . 68

Ch a n Ty p e S y m b R a t e

[k s p s]

Ch a n # S t at u s M ap p i ng P i l o tL

[B i t s]

Pw r Ab s

[d B m ]

Pw r Re l

[d B ]

DP C C H

HS D P CC H

ED P C CH

ED P D CH

DP D C H

15 . 0

19 2 0 .0

96 0 . 0

15 . 0

ac t i ve

in a c tv

-- -

-1 0 . 86

-2 6 . 92

-1 9 . 88

-1 9 . 78

-2 5 . 59

-1 9 . 85

-2 7 . 79

-6 0 . 78

-5 7 . 01

-5 7 . 90

-1 . 6 5

-1 7 . 70

-1 0 . 67

-1 0 . 56

-1 6 . 38

-1 0 . 63

-1 8 . 58

-5 1 . 57

-4 7 . 79

-4 8 . 68

Ch a n Ty p e S y m b R a t e

[k s p s]

Ch a n # S t at u s M ap p i ng P i l o tL

[B i t s]

Pw r Ab s

[d B m ]

Pw r Re l

[d B ]

DP C C H

HS D P CC H

ED P C CH

ED P D CH

DP D C H

15 . 0

19 2 0 .0

96 0 . 0

15 . 0

ac t i ve

in a c tv

-- -

-1 0 . 86

-2 6 . 92

-1 9 . 88

-1 9 . 78

-2 5 . 59

-1 9 . 85

-2 7 . 79

-6 0 . 78

-5 7 . 01

-5 7 . 90

-1 . 6 5

-1 7 . 70

-1 0 . 67

-1 0 . 56

-1 6 . 38

-1 0 . 63

-1 8 . 58

-5 1 . 57

-4 7 . 79

-4 8 . 68

GH z

Page 69

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 69

Der Softkey FREQ ERR VS SLOT wählt den Anzeigemodus des Frequenzfehlers gegenüber Slot aus. Der Softkey ist im Frame-Modus des R&S FS-K73 verfügbar. Im Slot-Modus des R&S FS-K73 erscheint der Softkey nicht.

Um die gesamte Spanne des Frequenzfehlers gegenüber Slot zu reduzieren, wird für jeden anzuzeigenden Wert der Unterschied zwischen dem Frequenzfehler des entsprechenden Slots und dem mittleren Frequenzfehler des gesamten Frames berechnet. Dies hilft, eine statische Frequenzablage des gesamten Signals zu eliminieren, um eine Echtzeit-basierte Frequenzkurve besser anzeigen zu können.

Das Messergebnis besteht aus einem Frequenzfehler-Messwert pro Slot oder Halbslot, je nach Wert des Softkeys SLOT RES HALF / FULL. Für SLOT RES

FULL bedeutet das ein Ergebnis von 15 Frequenzfehler-Messwerten, für SLOT RES HALF von 30 Messwerten.

Der Frequenzfehler je Slot wird gemäß den 3GPP-Spezifikationen berechnet. Für R&S FS-K73 bedeutet dies, dass die Messung durch die Eliminierung von 25 µs der Tail Chips an jedem Ende eines Slots (siehe Softkey ELIMINATE TAIL CHIPS) beeinflusst ist.

Die Werte von FREQ ERR VS SLOT sind in Hz angezeigt.

Bild 6-22 Relativer Frequenzfehler über Slot

Der relative Frequenzfehler df

rel

(i) wird über Slot dargestellt. Die Werte werden in Hz angegeben. Sie beziehen sich auf den mittleren Frequenzfehler des Rahmens. Das Bild 6-22 zeigt einen relativen Frequenzfehler df

rel

(i) mit einem sinusförmigen

Verlauf . Der angezeigte Frequenzfehler wird wie folgt angegeben:

Mit: df

rel

(i) [Hz] - relativer Frequenzfehler für jeden Slot

abs

(i) [Hz] - absoluter Frequenzfehler für jeden Slot

N [] - Anzahl der Slots pro Rahmen

Der absolute Frequenzfehler df

abs

(i) wird in der Ergebnisübersicht dargestellt.

Fernbedienungsbefehl: CALC2:FEED “XTIM:CDP:FVSL“

FREQ ERR

VS SLOT

3DB

Re f

0.0 0

dBm

Re f

0.0 0

dBm

Re f

0.0 0

dBm

CL RW R

Fr eq uen cy Er ro r v s S lo t

Ch an 2 / Q

Sl ot # 4 M ea s I nt Slo t

At t*

5 d B

At t*

5 d B

CF 1 .9 35 GH z

3 S lo ts /

SR 9 60 ks ps

-8

-6

-4

-2

0 1 2 3 4 5 6 7 8 9 1 0 11 1 2 1 3 140 1 2 3 4 5 6 7 8 9 1 0 11 1 2 1 3 140 1 2 3 4 5 6 7 8 9 1 0 11 1 2 1 3 14

 

1514...0|)(

)()(









Nindf

idfidf

absabsrel

Page 70

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 70

Der Softkey PHASE DISCONT wählt den neuen Anzeigemodus der Phasen- diskontinuität gegenüber Slot aus. Der Softkey ist im Frame-Modus des R&S FS-K73 verfügbar. Im Slot-Modus des R&S FS-K73 erscheint der Softkey nicht.

Die Phasendiskontinuität wird gemäß der 3GPP-Spezifikationen berechnet. Die für jeden Slot berechnete Phase wird an beiden Enden des Slots interpoliert und zwar mit Hilfe der Frequenzverschiebung dieses Slots. Der Unterschied zwischen der Phase, die für den Anfang eines Slots und dem Ende des vorangegangenen Slots interpoliert ist, wird als Phasendiskontinuität dieses Slots angezeigt.

Das Messintervall ist ein Slot oder Halbslot, je nach Wert des Softkeys SLOT RES HALF / FULL. Für SLOT RES FULL bedeutet das ein Ergebnis von 15 Phasenfehler-Messwerten, für SLOT RES HALF von 30 Messwerten. Für R&S FSK73 wird die Einstellung des Softkeys ELIMINATE TAIL CHIPS (siehe Softkey ELIMINATE TAIL CHIPS ) berücksichtigt.

Bild 6-23 Phasensprung über Slot

Der Phasensprung d

disc

(i) wird über Slot dargestellt. Die Werte von PHASE DISCONT werden in ° (Grad) angezeigt. Sie ergeben sich aus der Differenz der absoluten Phase am Ende des vorangehenden Slots [

Slot_Ende

(i-1)] und der

absoluten Phase am Beginn des aktuellen Slots [

dslot_Start

(i)] (Bild 6-23). Bei Slot Null (i=0) wird die Phase am Ende von Slot 14 des Vorgängerrahmens als Referenz genommen. [

Slot_Ende

(-1) = 

Slot_Ende_Vorgängerrahmen

(14)].

Im Bild 6-24 wird ein Signal mit einem wechselnden Phasensprung von 10 Grad gemessen.

Mit: d

disc

(i) [Grad] - Ergebnis des Phasensprungs am Slot-Rand



Slot_Start

(i) [Grad] - absolute Phase am Beginn des aktuellen Slots



Slot_Ende

(i-1) [Grad] - absolute Phase am Ende des vorangehenden

Slots

PHASE

DISCONT

Re f

0.0 0

dBm

Re f

0.0 0

dBm

Re f

0.0 0

dBm

CL RW R

Ph as e D is co nt in ui ty vs Sl ot

Ch an 2 / Q

Sl ot # 4 M ea s I nt S lo t

3D B

At t*

5 d B

At t*

5 d B

CF 1 .9 35 GH z

3 S lo ts /

SR 9 60 ks ps

-4

-3

-2

-1

0 1 2 3 4 5 6 7 8 9 1 0 11 12 1 3 140 1 2 3 4 5 6 7 8 9 1 0 11 12 1 3 140 1 2 3 4 5 6 7 8 9 1 0 11 12 1 3 14

 

14...0|)()1()(

 iiiid

startslotendslotdisc



Page 71

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 71

Bild 6-24 Phasensprungmessung

Fernbedienungsbefehl: CALC2:FEED “XTIM:CDP:PVSL“ Messkurve auslesen über: TRAC? TRACE2.

SYMBOL

CONST

Der Softkey SYMBOL CONST aktiviert die Darstellung des Konstellations-Diagramms auf Symbolebene. Die Darstellung der Symbole erfolgt für den gewählten Kanal (rote Markierung im CDPDiagramm) und den gewählten Slot (rote Markierung im Power versus Slot-Diagramm).

Das Messintervall ist ein Slot oder Halbslot, abhängig vom Wert des Softkeys SLOT RES HALF / FULL.

Zur besseren Veranschaulichung der Konstellation wird der Kanal im Diagramm so eingetragen, wie seine Constellation-Punkte in der I/Q-Ebene liegen würden, d.h. Kanäle, die auf den I-Zweig abgebildet sind, haben Punkte auf der reellen Achse, Kanäle auf dem Q-Zweig Punkte auf der imaginären Achse.

Eine Darstellung von Symbol Constellation für nicht belegte Codes (rote Markierung im CDP-Diagramm auf einem Code, der in blauer Farbe dargestellt wird) ist zwar möglich, die Ergebnisse sind jedoch nicht aussagekräftig, da nicht belegte Code-Kanäle keine Daten enthalten.

Zur Orientierung wird der Einheitskreis dem Diagramm überlagert.

Bild 6-25 Symbol Constellation Diagram eines auf den I-Zweig abgebildeten Kanals

3D B

Ref

0. 00

dB m

Ref

0. 00

dB m

Ref

0. 00

dB m

Sym bo l Co ns te ll at io n

CF 1 .9 35 G Hz

Ch an 2 / I

Sl ot # 4 Mea s In t S lo t

Att *

5 d B

Att *

5 d B

-4. 40 4 4. 404

SR 9 60 k sp s

Page 72

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 72

Bild 6-26 Symbol Constellation Diagram eines auf den Q-Zweig abgebildeten Kanals

Fernbedienungsbefehl: CALC2:FEED "XTIM:CDP:SYMB:CONS"

Der Softkey SYMBOL EVM öffnet ein Untermenü zur Darstellung “Symbol Error Vector

SYMBOL

EVM

Der Softkey SYMBOL EVM wählt die Darstellung “Symbol Error Vector Magnitude”. Die Darstellung des EVM erfolgt für den gewählten Kanal (rote Markierung im CDPDiagramm) und den gewählten Slot (rote Markierung im Power versus Slot-Diagramm).

Das Messintervall ist ein Slot oder Halbslot, abhängig vom Wert des Softkeys SLOT RES HALF / FULL.

Eine Darstellung von Symbol Error Vector Magnitude für nicht belegte Codes (rote Markierung im CDP-Diagramm auf einem Code, der in blauer Farbe dargestellt wird) ist zwar möglich, die Ergebnisse sind jedoch nicht gültig.

Bild 6-27 Error Vector Magnitude für einen Slot eines Kanals

Fernbedienungsbefehl: CALC2:FEED "XTIM:CDP:SYMB:EVM"

3D B

Re f

0. 0 0

dB m

Re f

0. 0 0

dB m

Re f

0. 0 0

dB m

Sym b ol C on st el la t io n

CF 1. 935 G H z

Ch a n 2 / Q

Sl ot # 4 Me a s I n t S lo t

At t*

5 dB

At t*

5 dB

-4. 4 04 4. 40 4

SR 96 0 ks p s

SYMBOL

EVM

SYMBOL

ERROR

SYMB MAG

ERROR

SYMB PHASE

3DB

Ref

0.0 0

dBm

Ref

0.0 0

dBm

Ref

0.0 0

dBm

CLR WR

Sym bo l EV M

CF 1. 935 GHz

Cha n 2 / Q

Slo t # 4 Mea s In t S lot

Att *

5 d B

Att *

5 d B

0 63.9 Sy m/ 639

SR 96 0 k sp s

Magnitude“

Page 73

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 73

Der Softkey SYMB MAG ERROR wählt den neuen Anzeigemodus des Symbolamplitudenfehlers aus. Der Softkey ist sowohl verfügbar im Frame- als auch im Slot-Modus des R&S FS-K73. Das Messintervall ist ein Slot oder Halbslot, abhängig vom Wert des Softkeys SLOT RES HALF / FULL.

Der Symbolamplitudenfehler wird analog zur Symbol-EVM berechnet (EVM = Vektorfehler). Das Ergebnis der Berechnung ist ein Symbolamplitudenfehlerwert für jedes Symbol des Slots eines speziellen Kanals. Positive Werte des Symbolamplitudenfehlers zeigen eine Symbolamplitude an, die größer ist als der erwartete Idealwert; negative Symbolamplitudenfehler zeigen eine Symbolamplitude an, die geringer als die ideale ist.

Symbolamplitudenfehler wie Symbol-EVM können sowohl für aktive als auch inaktive Slots eines Kanals berechnet werden. Für inaktive Slots eines Kanals sind die Ergebnisse jedoch bedeutungslos.

Die Werte von SYMB MAG ERROR werden in % angezeigt.

Bild 6-28 Darstellung des Symbol Magnitude Error (Symbolamplitudenfehler

Fernbedienungsbefehl: CALC:FEED XTIM:CDP:FVSS CALC2:FEED

“XTIM:CDP:SYMB:EVM:MAGN“

Ergebnisabfrage: TRAC? TRACE2.

Der Softkey SYMB PHASE ERROR wählt den neuen Anzeigemodus des Symbolphasenfehlers aus. Der Softkey ist sowohl im Frame- als auch im Slot-Modus des R&S FS-K73 verfügbar.

Der Symbolphasenfehler wird analog zur Symbol-EVM berechnet. Das Ergebnis der Berechnung ist ein Symbolphasenfehlerwert für jedes Symbol des Slots eines speziellen Kanals. Positive Werte des Symbolphasenfehlers zeigen eine Symbolphase an, die größer ist als der erwartete ideale Wert; negative Symbolphasenfehler zeigen eine Symbolphase an, die geringer ist als die ideale.

Symbolphasenfehler wie die Symbol-EVM können sowohl für aktive und inaktive Slots eines Kanals berechnet werden. Für inaktive Slots eines Kanals sind die Ergebnisse jedoch bedeutungslos.

Für R&S FS-K73 wird der angezeigte Symbolphasefehler immer auf null berechnet. Dies wird durch folgendes verursacht: Für R&S FS-K73 wird jeder Kanal exklusiv auf einen der I- oder Q-Zweige projiziert. Zur Symbolfehlerberechnung werden nur die Symbole, die auf diesem Zweig verteilt sind, berücksichtigt. Aus diesem Grund können keine Phasenunterschiede zwischen den gemessenen und idealen Symbolen auftreten. Der Phasenfehler wird immer zu Null berechnet.

SYMB MAG

ERROR

3DB

Ref

0.0 0

dBm

Ref

0.0 0

dBm

Ref

0.0 0

dBm

CLR WR

Sym bo l Ma gn itu de E rr or

CF 1. 935 GHz

Cha n 2 / Q

Slo t # 4 Mea s In t S lot

Att *

5 d B

Att *

5 d B

0 63.9 Sy m/ 639

SR 96 0 k sp s

-8

-6

-4

-2

SYMB PHASE

ERROR

Page 74

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 74

Die Werte von SYMB PHASE ERROR werden in ° (Grad) angezeigt.

Bild 6-29 Darstellung des Symbol Phase Error (Symbolphasenfehlers)

Fernbedienungsbefehl: CALC2:FEED XTIM:CDP:SYMB:EVM:PHAS

Ergebnisabfrage: TRAC? TRACE2.

BITSTREAM

Der Softkey BITSTREAM wählt die Darstellung “Bitstream”. Die Darstellung der entschiedenen Bits erfolgt für den gewählten Kanal (rote

Markierung im CDP-Diagramm) und den gewählten Slot (rote Markierung im Power versus Slot-Diagramm).

Für nicht belegte Codes ist die Darstellung von BITSTREAM zwar anwählbar, da die Codes aber keine Daten enthalten, werden die Bits als ungültig ( „-“) gekennzeichnet.

Bild 6-30 Demodulierte Bits für einen Slot des Kanals

Fernbedienungsbefehl: CALC2:FEED "XTIM:CDP:BSTR"

POWER

VS SYMBOL

Der Softkey POWER VS SYMBOL stellt die relative Symbolleistung in einem gewählten Kanal und innerhalb eines gewählten Slots dar. Die Anzahl der Symbole hängt von der Code Klasse des gewählten Kanals ab:

Für den Fall von SLOT RES FULL kann die Anzahl der Symbole wie folgt berechnet werden:

)8(

210

ClassCode

Symbols

NOF





Für den Fall von SLOT RES HALF errechnet sie sich wie folgt:

)8(

ClassCode

Symbols

NOF





Der angezeigte Wert ist das Verhältnis zwischen Symbolleistung und Referenzleistung. Als Referenzleistung wird die Gesamtleistung des gewählten Slot (total Power) verwendet. Die

3DB

Ref

0.0 0

dBm

Ref

0.0 0

dBm

Ref

0.0 0

dBm

CLR WR

Sym bo l Ph as e E rr or

CF 1. 935 GHz

Cha n 2 / Q

Slo t # 4 Mea s In t S lot

Att *

5 d B

Att *

5 d B

0 63.9 Sy m/ 639

SR 96 0 k sp s

-36

-27

-18

-9

3DB

Re f

0.0 0

dBm

Re f

0.0 0

dBm

Re f

0.0 0

dBm

Bi ts tre am

CF 1 .9 35 G Hz

Ch an 2 / Q

Sl ot # 4 Mea s I nt Sl ot

At t*

5 d B

At t*

5 d B

SR 9 60 k sps

0 16 32 48 64 80 96

11 2 12 8 14 4 16 0 17 6 19 2 20 8

1 0 1 0 0 1 1 0 0 0 1 1 0 0

1 1 0 0 1 0 1 1 1 1 1 0 1 0

0 1 1 1 1 0 0 0 0 1 1 1 0 1

0 0 0 1 0 0 0 0 0 1 0 1 1 0

0 0 0 1 1 1 1 1 0 1 0 0 1 0

1 1 0 0 0 0 0 0 0 0 0 0 0 0

0 0 0 0 0 0 0 1 0 1 1 0 1 1

0 1 1 1 1 1 1 0 1 0 0 1 0 0

1 0 0 0 0 0 1 1 1 0 1 1 0 1

1 0 0 0 0 0 0 1 0 1 1 0 1 0

0 1 1 1 1 0 0 1 1 1 1 1 1 1

1 0 0 0 0 1 0 0 1 1 0 1 0 1

1 0 0 0 1 0 0 0 1 1 0 1 0 0

0 1 1 1 1 1 1 0 1 0 0 0 0 0

1 0 0 1 0 0 0 0 1 1 0 1 1 1

1 0 0 1 0 0 1 0 0 0 1 0 0 1

0 16 32 48 64 80 96

11 2 12 8 14 4 16 0 17 6 19 2 20 8

1 0 1 0 0 1 1 0 0 0 1 1 0 0

1 1 0 0 1 0 1 1 1 1 1 0 1 0

0 1 1 1 1 0 0 0 0 1 1 1 0 1

0 0 0 1 0 0 0 0 0 1 0 1 1 0

0 0 0 1 1 1 1 1 0 1 0 0 1 0

1 1 0 0 0 0 0 0 0 0 0 0 0 0

0 0 0 0 0 0 0 1 0 1 1 0 1 1

0 1 1 1 1 1 1 0 1 0 0 1 0 0

1 0 0 0 0 0 1 1 1 0 1 1 0 1

1 0 0 0 0 0 0 1 0 1 1 0 1 0

0 1 1 1 1 0 0 1 1 1 1 1 1 1

1 0 0 0 0 1 0 0 1 1 0 1 0 1

1 0 0 0 1 0 0 0 1 1 0 1 0 0

0 1 1 1 1 1 1 0 1 0 0 0 0 0

1 0 0 1 0 0 0 0 1 1 0 1 1 1

1 0 0 1 0 0 1 0 0 0 1 0 0 1

0 16 32 48 64 80 96

11 2 12 8 14 4 16 0 17 6 19 2 20 8

1 0 1 0 0 1 1 0 0 0 1 1 0 0

1 1 0 0 1 0 1 1 1 1 1 0 1 0

0 1 1 1 1 0 0 0 0 1 1 1 0 1

0 0 0 1 0 0 0 0 0 1 0 1 1 0

0 0 0 1 1 1 1 1 0 1 0 0 1 0

1 1 0 0 0 0 0 0 0 0 0 0 0 0

0 0 0 0 0 0 0 1 0 1 1 0 1 1

0 1 1 1 1 1 1 0 1 0 0 1 0 0

1 0 0 0 0 0 1 1 1 0 1 1 0 1

1 0 0 0 0 0 0 1 0 1 1 0 1 0

0 1 1 1 1 0 0 1 1 1 1 1 1 1

1 0 0 0 0 1 0 0 1 1 0 1 0 1

1 0 0 0 1 0 0 0 1 1 0 1 0 0

0 1 1 1 1 1 1 0 1 0 0 0 0 0

1 0 0 1 0 0 0 0 1 1 0 1 1 1

1 0 0 1 0 0 1 0 0 0 1 0 0 1

Page 75

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 75

unten dargestellte Messkurve zeigt die Symbolleistung für 640 Symbole bezogen auf die Gesamtleistung des ausgewählten Slot.

Bild 6-31 Power versus Symbol für einen Slot eines Kanals mit 640 Symbolen

Fernbedienungsbefehl: CALC1:FEED "XTIM:CDP:PVSY" Ergebnisabfrage: TRAC1:DATA2 TRACE2

Ausgabe: Liste der Symbolleistungen bezogen auf die Referenzleistung Format: Val

,Val2,...., Val

NOF

Einheit: [dB] Anzahl:

)8(

210

ClassCode

Symbols

NOF





für SLOT RES FULL

)8(

ClassCode

Symbols

NOF





für SLOT RES HALF

SELECT

I Q

Der Softkey SELECT I/Q schaltet die Darstellarten CDP PWR RELATIVE /ABSOLUTE, POWER VS SLOT, SYMBOL CONST, SYMBOL EVM zwischen Zweig I und Zweig Q

um. Nur Kanäle, die auf den entsprechenden Zweig abgebildet sind, werden in den jeweiligen Darstellungen berücksichtigt.

Fernbedienungsbefehl: SENS:CDP:MAPP Q

SELECT

CHANNEL

Der Softkey SELECT CHANNEL aktiviert die Auswahl eines Kanals für die Darstellungen CDP PWR RELATIVE / ABSOLUTE, POWER VS SLOT, SYMBOL CONST, SYMBOL EVM.

Für die Eingabe der Kanalnummer stehen zwei Möglichkeiten zur Wahl:  Eingabe der Kanalnummer und des Spreading-Faktors, durch den Dezimalpunkt

getrennt Erfolgt die Eingabe von Kanalnummer und Spreading-Faktor gleichzeitig, so wird direkt der eingegebene Kanal im Falle eines aktiven Kanals ausgewählt und rot markiert. Für die Darstellung wird die eingegebene Kanalnummer auf Basis des Spreading-Faktors 256 umgerechnet. Für nicht belegte Kanäle wird der sich bei der Umrechnung ergebende Code markiert. Beispiel: Eingabe 2.4

Markiert wird Kanal 2 bei Spreading-Faktor 4 (960 ksps), falls der Kanal aktiv ist, anderenfalls Code 128 bei Spreading-Faktor 256.

 Eingabe einer Kanalnummer ohne Dezimalpunkt

3D B

Re f

0. 00

dB m

Re f

0. 00

dB m

Re f

0. 00

dB m

Po we r vs S ym b ol

CF 1. 93 5 G Hz

Ch an 2 / Q

Sl ot # 4 Mea s I nt S lo t

At t*

5 dB

At t*

5 dB

CL RW R

0 63 .9 S ym / 63 9

SR 96 0 ks p s

-6 3

-5 6

-4 9

-4 2

-3 5

-2 8

-2 1

-1 4

-7

Page 76

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 76

In diesem Fall interpretiert die R&S FS-K73 den eingegebenen Code als auf Basis Spreading-Faktor 256. Fällt der eingegebene Code auf einen belegten Kanal, wird der gesamte zugehörige Kanal markiert. Fällt er auf einen unbelegten Kanal, wird lediglich der eingegebene Code markiert.

Beispiel: Eingabe 128 Markiert wird Code 128 bei Spreading-Faktor 256, falls auf diesem Code

kein aktiver Kanal zu finden ist. Ist z.B. Kanal 2 bei Spreading-Faktor 4 aktiv, wird der gesamte Kanal 2 markiert.

Bei einer Änderung der Code-Nummer mit Hilfe des Drehrades ändert die rote Markierung im CDP-Diagramm erst dann ihre Position, wenn die Code-Nummer nicht mehr dem markierten Kanal zugehörig ist. Die Schrittweite der Änderung der Position des Drehrades ist dabei auf Spreading-Faktor 256 bezogen.

Fernbedienungsbefehl: SENS:CDP:CODE 0...255

Über den Softkey SELECT wird ein Untermenü mit besonderen

Der Softkey CAPTURE LENGTH öffnete ein Eingabefenster zur Festlegung der Anzahl an Frames, die bei jedem Sweep zu erfassen sind. Die Angabe erfolgt in Frames.

Fernbedienungsbefehl: SENS:CDP:IQL <numeric value>

Bereich: R&S FSU / FSP-B70 (free run): <numeric value> [1 ... 2] R&S FSU / FSP-B70 (ext. Trig):<numeric value> [1 ... 3] R&S FSQ: <numeric value> [1 ... 100] R&S FSMR (free run): <numeric value> [1 ... 2] Einheit: <numeric value> [0 ... CAPTURE_LENGTH - 1]

SELECT

LENGTH

CAPTURE

ANALYZE

FRAME TO

CHANNEL

SELECT

REF LVL

ADJUST

SLOT

SELECT

I Q

SELECT

HALF FULL

SLOT RES

CAPTURE

LENGTH

Auswertungsparametern geöffnet.

Page 77

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 77

Der Softkey FRAME TO ANALYZE öffnet ein Eingabefenster zur Auswahl des Frames, der analysiert werden soll.

Fernbedienungsbefehl: SENS:CDP:FRAM:VAL <numeric value> Bereich: <numeric value> [0 ... CAPTURE_LENGTH - 1]

Der Softkey SLOT RES HALF / FULL schaltet die R&S FS-K73 zwischen Analyse eines halben Slots und eines vollen Slots um.

Bei SLOT RES FULL beträgt die Länge eines jeden Analyseintervalls entsprechend einem Zeitslot des 3GPP-Signals 2560 Chips. Der zeitliche Bezugswert für den Beginn von Slot 0 entspricht dem Start des 3GPP-Radio-Frames.

Bei SLOT RES HALF wird die Länge eines jeden Analyseintervalls entsprechend einem halben Zeitslot des 3GPP-Signals auf 1280 Chips halbiert. Der Softkey SELECT SLOT schaltet dabei seine Beschriftung auf SELECT HALF SLOT um, während die Nummern der halben Slots über die Tasten eingegeben werden können. Der zeitliche Bezugswert für den Beginn des halben Slots 0 entspricht dem gleichen Wert wie oben beschrieben: dem Beginn eines Radio-Frames des 3GPP-Signals.

Beide Messintervalle werden durch die Einstellung des Softkeys ELIMINATE TAIL CHIPS beeinflusst: Wenn ELIMINATE TAIL CHIPS ausgewählt ist, werden 96 Chips an beiden Enden des Messintervalls bei der Analyse nicht berücksichtigt.

Fernbedienungsbefehl: SENS:CDP:HSL ON | OFF

SELECT

SLOT

Der Softkey SELECT SLOT aktiviert die Auswahl der Slot-Nummer für die Darstellungen POWER VS SLOT, SYMBOL CONST, SYMBOL EVM. Der Softkey ist nur für die Analyse eines Frames des 3GPP-Signals verfügbar.

Die Beschriftung des Softkeys wird durch die Einstellung des Softkeys SLOT RES HALF / FULL bestimmt: Bei Auswahl von SLOT RES HALF ändert sich die Beschriftung in SELECT HALF SLOT und der Wertebereich möglicher Einträge reicht von 0 bis 29, während bei Auswahl von SLOT RES FULL die Beschriftung SELECT SLOT angezeigt wird und 0 bis 14 Einträge möglich sind.

Bei der Eingabe der Slot-Nummer ändert die rote Markierung im Power versus SlotDiagramm ihre Position in Schritten von einem/einem halben Slot.

Fernbedienungsbefehl: SENS:CDP:SLOT 0 ... 14

ADJUST

REF LVL

Der Softkey ADJUST REF LVL passt den Referenzpegel des Spektrumanalysators an die gemessene Kanalleistung an. Damit wird sichergestellt, dass die Einstellungen der HF-Dämpfung und des Referenzpegels optimal an den Signalpegel angepasst werden, ohne dass der Spektrumanalysator übersteuert wird oder die Dynamik durch zu geringen Signal-Rauschabstand eingeschränkt wird.

Fernbedienungsbefehl: SENS:POW:ACH:PRES:RLEV

FRAME TO

ANALYZE

SLOT RES

HALF FULL

Page 78

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 78

6.5.2 Konfiguration der Messungen – Hotkey CHAN CONF

CODE CHAN

PREDEFINED

AUTOSEARCH

CHAN CONF

EDIT CHAN

CONF TABL

NEW CHAN

CONF TABL

DEL CHAN

CONF TABL

COPY CHAN CONF TABL

CODE CHAN

AUTOSEARCH

Der Softkey CODE CHAN AUTOSEARCH ermöglicht Messungen der Code-DomainPower im automatischen Suchmodus. In diesem Modus wird der gesamte Code-Raum (alle zulässigen Symbolraten und Kanalnummern) nach aktiven Kanälen durchsucht. Die Kanalsuche stützt sich dabei auf die Leistungsverhältnisse belegter im Vergleich zu unbelegten Kanälen; außerdem wird von den in der Norm definierten Zusammenhängen beim Belegen von Kanälen ausgegangen.

Der Synchronisationskanal DPCCH wird von der CDP-Analyse als in jedem Fall im Signal vorhanden vorausgesetzt und für jede Messung der Kanaltabelle zugefügt.

Der Modus CODE CHAN AUTOSEARCH ist der voreingestellte Such-Modus, mit dem die CDP-Analyse startet. Er dient vor allem dazu, dem Benutzer einen Überblick über die im Signal enthaltenen Kanäle zu verschaffen. Sind im Signal Kanäle enthalten, die im automatischen Such-Modus nicht als aktiv erkannt werden, kann durch Umschalten auf den Modus CODE CHAN PREDEFINED die CDP-Analyse mit vordefinierten KanalKonfigurationen vorgenommen werden.

Fernbedienungsbefehl: CONF:WCDP:MS:CTAB:STAT OFF

Hotkey CHAN CONF

Der Hotkey CHAN CONF öffnet ein Untermenü mit den Konfigurationsmöglichkeiten für die Messungen. In diesem Untermenü können vordefinierte Kanaltabellen ausgewählt werden, die dann für die Messungen der Code-Domain-Power zu Grunde gelegt werden.

Bei Anwahl des Hotkeys wird eine Tabelle mit den auf der Festplatte des Messgerätes abgespeicherten Kanaltabellen geöffnet. Die Tabelle dient hier lediglich der Übersicht, erst nach Anwahl des Softkeys CODE CHAN PREDEFINED kann eine der Tabellen für die Messung ausgewählt werden.

Fernbedienungsbefehl: CONF:WCDP:MS:CTABl:CAT?

Page 79

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 79

CODE CHAN

PREDEFINED

Der Softkey CODE CHAN PREDEFINED überführt die CDP-Analyse in den Messmodus unter Zuhilfenahme vordefinierter Kanaltabellen. In diesem Modus wird keine Suche nach aktiven Kanälen im Code-Raum durchgeführt, sondern es werden die Kanäle einer vor der Messung definierten Kanaltabelle als aktiv vorausgesetzt. Für diese Kanäle werden die Code-Domain-Power bestimmt und sämtliche weiteren Auswertungen durchgeführt.

Bei Anwahl des Softkeys wird eine Tabelle mit sämtlichen auf dem Messgerät abgespeicherten Kanaltabellen geöffnet. Die CDP-Analyse wird auf den Modus „vordefinierte

Kanaltabelle“ umgestellt; mit dem Start der nächsten Messung wird die Leistung nach

diesem Modus bestimmt. Dabei wird zunächst die letzte Tabelle des automatischen Suchmodus der Messung zu Grunde gelegt. Diese Tabelle steht unter dem Eintrag RECENT zur Verfügung.

Ein Umschalten auf eine der vordefinierten Kanaltabellen erfolgt durch Auswahl des entsprechenden Tabelleneintrages und Betätigung einer der Einheitentasten; ab der nächsten Messung wird die gewählte Kanaltabelle dem Sweep zu Grunde gelegt. Die gewählte Kanaltabelle wird in der Auswahl mit einem Haken markiert.

Fernbedienungsbefehl: CONF:WCDP:MS:CTAB:STAT ON

CONF:WCDP:MS:CTAB:SEL "CTAB 1”

Der Softkey EDIT CHAN CONF TABLE öffnet die ausgewählte Kanaltabelle, in der die

EDIT CHAN

CONF TABL

HEADER

SAVE TABLE

MEAS CHAN

VALUES

CONF TABLE

SLOT

Kanalkonfiguration verändert werden kann. Zusätzlich wird ein Untermenü geöffnet, mit dem für das Editieren der Kanaltabelle nötigen Softkeys.

Page 80

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 80

HEADER VALUES

Der Softkey HEADER/VALUES schaltet den Fokus der Editierfunktion zwischen dem Tabellenkopf und den Kanaleinträgen um.

HEADER setzt den Fokus der Editiermöglichkeit auf den Tabellenkopf. Durch die Änderung des Namens der Tabelle kann eine Überschreibung von bereits abgespeicherten Tabellen verhindert werden. Der Name einer Tabelle darf nicht mehr als 8 Zeichen enthalten.

Fernbedienungsbefehl: CONF:WCDP:MS:CTAB:NAME "NEW_TAB"

VALUES aktiviert das Editieren der Einträge der Kanaltabelle. Für jeden der in der Tabelle enthaltenen Kanäle sind dabei folgende Einträge vorhanden (Bestätigung einer Eingabe mit Hilfe der Einheitentasten):

SYMBOL RATE: Symbol-Rate, mit der der Kanal übertragen wird. Der Eintrag ist nur

für das Kanalmodell mit einem Datenkanal editierbar.

CHAN#: Nummer des Kanals, bezogen auf seine Übertragungsrate. Da im Uplink

3GPP die Kanalnummern bei allen möglichen Kanalkonfigurationen vorgegeben sind, ist dieser Eintrag in den Kanaltabellen informativ; die

NA ME :

ED IT CH AN N EL T A BL E

NA ME : R E CE N T

CO MM E NT : gen er a te d b y W CD MA

CH AN N EL SYM BO L CH A N # M AP PI N G PI LO T C D P R EL . S T AT U S

TY PE RA TE [k s ps ] BI T S [d B ]

DP CC H 1 5 0 Q 8 - 2 .1 72 4 AC TI V E

HS DP C CH 1 5 33 Q -- - -1 8 .2 2 33 A CT I VE

ED PC C H 15 1 I -- - -1 1. 2 13 2 A CT I VE

DP DC H 1 5 64 I -- - -1 1 .1 8 98 I N AC TI V E

DP DC H 9 60 1 Q - -- - 11 . 22 1 8 IN A CT IV E

DP DC H 9 60 3 I - -- - 11 . 21 0 1 IN A CT IV E

DP DC H 9 60 3 Q - -- - 11 . 21 1 4 IN A CT IV E

DP DC H 1 5 0 I - - - -5 9. 9 37 1 I NA CT I VE

DP DC H 1 5 1 Q - - - -6 3. 2 55 0 I NA CT I VE

ED PD C H 19 20 1 I - - - -1 1 .1 89 8 A CT I VE

ED PD C H 19 20 1 Q - - - -1 1 .2 21 8 A CT I VE

ED PD C H 96 0 1 I -- - -1 1. 2 10 1 A CT I VE

ED PD C H 96 0 1 Q -- - -1 1. 2 11 4 A CT I VE

Bild 6-32 Tabelle zum Editieren einer Kanalkonfiguration

Grundsätzlich kann jede der auf dem Messgerät abgespeicherten Kanaltabellen nach Belieben verändert werden. Eine Abspeicherung der editierten Tabelle auf der Festplatte des Messgerätes erfolgt nicht automatisch, sondern erst nach Anwahl des Softkeys SAVE TABLE. Damit wird eine versehentliche Überschreibung einer Tabelle verhindert.

Wird eine Tabelle editiert, die momentan der CDP-Analyse zu Grunde liegt, wird die editierte Tabelle sofort nach Abspeicherung für die nächste Messung genutzt. Die Auswirkungen der Veränderungen in der Tabelle sind daher sofort sichtbar. Auch hier wird die editierte Tabelle jedoch erst nach Anwahl des Softkeys SAVE TABLE auf der Festplatte des Messgerätes abgespeichert.

Wird eine Tabelle editiert, die zwar auf der Festplatte des Messgerätes gespeichert, aber momentan nicht aktiviert ist, werden die Änderungen erst nach Abspeicherung (Softkey SAVE TABLE) und anschließender Aktivierung sichtbar.

Die Kanaltabellen im Uplink nach 3GPP FDD müssen einige Bedingungen erfüllen. So sind z.B. maximal 6 Datenkanäle zugelassen, die nach einem bestimmten Schema nacheinander eingeschaltet werden. Die Editierfunktion für Kanaltabellen in der R&S FS-K73 berücksichtigt diese Bedingungen; nur Kanalmodelle, die mit der Norm konform sind, können eingegeben werden.

Fernbedienungsbefehl: CONF:WCDP:MS:CTAB:EDAT

Page 81

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 81

Kanalnummer wird entsprechend den Vorgaben der Norm gesetzt.

MAPPING: Zweig, auf den der Kanal abgebildet wird (I oder Q). Der Eintrag ist nicht

editierbar, da die Kanalzuordnung für jeden Kanal in der Norm festgelegt ist.

PILOT BITS: Anzahl der Pilot-Bits. Der Eintrag ist nur für den DPCCH möglich.

CDP REL.: Informativer Eintrag der relativen Kanalleistung. Der Eintrag ist nicht

editierbar und existiert nur für die Tabelle RECENT, er dient der Erkennung von Kanälen geringer Leistung.

STATUS: Status des Kanals (aktiv/inaktiv). Eine Veränderung des Kanalstatus

ermöglicht die Ausblendung eines in der Tabelle eingetragenen Kanals aus der CDP-Analyse, ohne den entsprechenden Eintrag aus der Tabelle entfernen zu müssen. Nur Kanäle, deren Kanalstatus „active“ ist, werden für die CDP-Analyse genutzt. Durch Aktivieren/ Deaktivieren von Kanälen wird zwischen Einkanal- und Mehrkanal-Modell umgeschaltet. Bei mehreren Datenkanälen wird bei der Aktivierung von Kanälen die Kanalkonfiguration entsprechend den Vorgaben in der 3GPPSpezifikation angepasst.

Fernbedienungsbefehl: CONF:WCDP:MS:CTAB:DATA 8,4,1 CONF:WCDP:MS:CTAB:COMM "Comment for new

table"

MEAS CHAN

CONF TABLE

Der Softkey MEAS CHAN CONF TABLE startet eine Messung im Modus CODE CHAN AUTOSEARCH. Die Ergebnisse der Messung werden in die geöffnete Kanaltabelle übernommen. Der Softkey ist nur im Modus CODE CHAN AUTOSEARCH verfügbar.

Fernbedienungsbefehl: --

SAVE TABLE

Der Softkey SAVE TABLE speichert die Tabelle unter dem angegebenen Namen ab. Achtung: Eine Editierung der Kanalmodelle und Abspeicherung unter dem ursprünglichen

Namen führt zu einer Überschreibung der Modelle!

Fernbedienungsbefehl: -- (bei Fernbedienung automatisch)

Der Softkey NEW CHAN CONF TABLE öffnet ein Untermenü, das mit dem für den Softkey EDIT CHAN CONF TABLE beschriebenen identisch ist. Im Unterschied zu EDIT CHAN CONF TABLE wird jedoch bei NEW CHAN CONF TABLE lediglich der

Synchronisationskanal als aktiv gekennzeichnet; der Name der Tabelle ist noch unbestimmt.

Page 82

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 82

NEW CHAN

CONF TABL

HEADER

SAVE TABLE

MEAS CHAN

VALUES

CONF TABLE

SLOT

DEL CHAN

CONF TABL

Der Softkey DEL CHAN CONF TABLE löscht die markierte Tabelle. Die momentan aktive Tabelle im Modus CODE CHAN PREDEFINED kann nicht gelöscht werden.

Fernbedienungsbefehl: CONF:WCDP:MS:CTAB:DEL

COPY CHAN

CONF TABL

Der Softkey COPY CHAN CONF TABLE kopiert die ausgewählte Tabelle. Der Name, unter dem die Kopie gespeichert werden soll, wird abgefragt.

Fernbedienungsbefehl: CONF:WCDP:MS:CTAB:COPY "CTAB2"

NAME:

EDIT CHANNEL TABLE

NAME:

default

COMMENT:

default

SYMBOL RATE

CHAN #

PILOT BITS

CDP REL.

STATUS

[ksps]

[dB]

DPCCH

0.0000

ACTIVE

---

0.0000

ACTIVE

960

---

0.0000

INACTIVE

960

---

0.0000

INACTIVE

960

---

0.0000

INACTIVE

960

---

0.0000

INACTIVE

960

---

0.0000

INACTIVE

Bild 6-33 Neuanlegen einer Kanalkonfiguration

Page 83

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 83

6.5.3 Einstellung der Messparameter – Hotkey SETTINGS

Der Softkey SCRAMBLING CODE öffnet ein Fenster zur Eingabe des ScramblingCodes. Die Nummer des Scrambling-Codes wird in Hex-Werten angegeben.

Der eingegebene Scrambling-Code muss mit dem des Signals übereinstimmen. Anderenfalls ist keine CDP-Messung des Signals möglich.

Fernbedienungsbefehl: SENS:CDP:LCOD:VAL #H2

SETTINGS

CAPTURE

LENGTH

FRAME TO

ANALYZE

SELECT

CHANNEL

SELECT

SLOT

ADJUST

REF LVL

SCRAMBLING

CODE

SCRAMB CODE

AUTO SEARCH

FORMAT

HEX DEC

SCRAMBLING

CODE

CODE PWR

ABS REL

MEASURE

SLOT FRAME

SCR TYPE

LONG SHRT

SIDE BAND

NORM INV

NORMALIZE

ON OFF

MULTI FRM

CAPTURE

RRC FILTER

ON OFF

ELIMINATE

TAIL CHIPS

HS-DPA/UPA

ON OFF

SELECT

I Q

SCRAMBLING

CODE

FORMAT

HEX DEC

Der Hotkey SETTINGS öffnet ein Untermenü zur Einstellen der CDP-Messparameter.

Page 84

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 84

Für die SCRAMBLING CODE-Eingabe kann ein bestimmtes Format festgelegt werden. Mit dem Softkey FORMAT HEX/DEC kann wahlweise die hexadezimale oder dezimale Eingabe aktiviert werden. Standard ist die Eingabe im Hexadezimalformat

Fernbedienungsbefehl: SCRAMBLING CODE HEX (herkömmlicher Befehl)

SENS:CDPower:LCOD:VAL <hex> SCRAMBLING CODE DEC SENS:CDP:LCOD:DVAL <numeric_value>

SCR TYPE

LONG SHRT

Der Softkey SCR TYPE LONG/SHRT legt fest, ob der eingegebene Scrambling-Code (siehe Softkey SCRAMBLING CODE) als Long- oder als Short-Scrambling-Code behandelt werden soll.

Fernbedienungsbefehl: :SENS:CDP:LCOD:TYPE SHOR

MEASURE

SLOT FRAME

Der Softkey MEASURE SLOT / FRAME schaltet die Analyselänge um zwischen der Analyse eines Slots und der Analyse eines kompletten Frames. Der Softkey ist nur für die Analysatoren R&S FSU und R&S FSQ verfügbar, beim R&S FSP wird fest immer mit der Analyselänge SLOT gearbeitet.

Fernbedienungsbefehl: SENS:CDP:BASE SLOT | FRAME

CODE PWR

ABS REL

Der Softkey CODE PWR ABS / REL schaltet die Darstellung der CDP zwischen absoluter Darstellung und dem relativen Bezug auf die Gesamtleistung im ausgewählten Slot um. Ist die "Power versus Slot"-Messung aktiv, wird die Slot-Leistung in absoluten oder relativen Werten angezeigt.

REL: Wählt die relative Darstellung der CDP-Messung aus. Die Leistung wird auf

die Gesamtleistung des ausgewählten Slot bezogen. Ausgabe der Werte in dB (Grundeinstellung).

ABS: Wählt die absolute Leistungsdarstellung der CDP Messung aus. Die Werte

werden in dBm angezeigt.

Fernbedienungsbefehl: Rel. Scaling: CALC1:FEED "XPOW:CDP:RAT" Abs. Scaling: CALC1:FEED "XPOW:CDP" CALC1:FEED "XPOW:CDP:ABS" CALC1:FEED "XTIM:CDP:PVSL:ABS" CALC1:FEED "XTIM:CDP:PVSL:RAT"

FORMAT

HEX DEC

Page 85

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 85

SELECT

CHANNEL

SELECT

SLOT

ADJUST

REF LVL

CAPTURE

LENGTH

FRAME TO

ANALYZE

MULTI FRM

CAPTURE

SELECT I Q

msnTTFTTF

100

SELECT CPICH SLOT == 3

Frame 3

45 46 47 48 49 50 51 ... ...30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

Frame 2

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

Frame 0 Frame 1Frame -1

... ... -3 -2 -1-4

CAPTURE_LENGTH

2. Case

FRAME_TO_ANALYZE = 2 SELECT_CPICH_SLOT = [0..14]

FRAME_TO_ANALYZE=2

Frame 3

45 46 47 48 49 50 51 ... ...30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

Frame 2

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

Frame 0 Frame 1Frame -1

... ... -3 -2 -1-4

CAPTURE_LENGTH

1. Case

FRAME_TO_ANALYZE = 0 SELECT_CPICH_SLOT = [0..14]

FRAME_TO_ANALYZE=0

SELECT CPICH SLOT = 3

ext. Trigger

Der Softkey MULTI FRM CAPTURE öffnet ein Seitenmenü zur Eingabe der Konfigurationsparameter für "Multi Frame" Messungen. Die Messung unterstützt die Datenaufnahme und Auswertung mehrerer WCDMA-Frames. Die maximale Zahl der Frames hängt vom Speicher des verwendeten Analysatortyps ab. Im folgenden Bild und folgender Tabelle sind die Struktur und die maximale Länge der aufgenommenen Daten aufgeführt. Der Parameter CAPTURE LENGTH bestimmt die Länge des aufgenommenen Datensatzes. Mit dem Parameter FRAME TO ANALYZE kann der auszuwertende und anzuzeigende Frame ausgewählt werden. Nach Änderung des Parameters CAPTURE LENGTH muss ein neuer Sweep gestartet werden (SINGLE

SWEEP) bzw. das Ende des momentanen Sweeps abgewartet werden (CONTINUOUS SWEEP), um gültige Ergebnisse mit der gewählten Einstellung zu erhalten.

Die "TRIGGER TO FRAME" (TTF) Zeit wird vom Auftreten des externen TriggerEreignisses bis zum Beginn des ausgewählten Frames gemessen und verändert sich damit mit der Auswahl des zu analysierten Frames. Für die TTF-Zeit des Frames n, wird folgende Berechnung verwendet.

Die maximale Zahl der messbaren Frames hängt vom Triggermodus und von der Speichergröße des Analysators ab.

Bild 6-34 Datenstruktur des gemessenen und analysierten Frames

Page 86

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 86

Maximale Zahl der bei einem Sweep aufnehmbaren Frames:

Analysator

Downlink (K72/K74)

EXT TRIGGER

Downlink (K72/K74)

FREE RUN

Uplink (K73)

EXT TRIGGER

Downlink (K73)

FREE RUN

R&S FSP

---

1 Slot

R&S FSP (B70)

3 Frames

2 Frames

3 Frames

2 Frames

R&S FSU

3 Frames

2 Frames

3 Frames

2 Frames

R&S FSQ

100 Frames

Die Softkeys SELECT I Q, SELECT CHANNEL und ADJUST REF LVL sind ab der Seite 75 beschrieben.

CAPTURE

LENGTH

Der Softkey CAPTURE LENGTH öffnet ein Eingabefenster zur Eingabe der bei einem Sweep aufzunehmenden Datenlänge. Die Angabe erfolgt in Frames.

Fernbedienungsbefehl: SENS:CDP:IQL <numeric value>

Bereich: R&S FSU / R&S FSP-B70 (free run): <numeric value> [1 ... 2] R&S FSU / R&S FSP-B70 (ext. Trig): <numeric value> [1 ... 3] R&S FSQ: <numeric value> [1 ... 100] Einheit: [Frames]

FRAME TO

ANALYZE

Der Softkey FRAME TO ANALYZE öffnet ein Eingabefenster zur Auswahl des Frames der analysiert und angezeigt werden soll. Die Angabe erfolgt in Frames.

Fernbedienungsbefehl: SENS:CDP:FRAM:VAL <numeric value>

Bereich: <numeric value> [0 ... CAPTURE_LENGTH - 1] Einheit: [Frames] Default: 0

Der Softkey RRC FILTER ON/OFF wählt, ob ein RRC-Empfangsfilter benutzt wird oder nicht. Dieses Feature ist nützlich, wenn der RRC-Filter im Prüfling implementiert ist.

ON: Wird ein ungefiltertes WCDMA-Signal empfangen (Normalfall), sollte das RRC-Filter

benutzt werden, um eine korrekte Signaldemodulation zu erhalten.

OFF: Wird ein gefiltertes WCDMA-Signal empfangen, sollte der RRC-Filter nicht

benutzt werden, um eine korrekte Signaldemodulation zu erhalten. Dies ist der Fall, wenn der Prüfling das Signal filtert.

Fernbedienungsbefehl: SENS:CDP:FILT ON|OFF

Der Softkey HS-DPA/UPA ON/OFF wählt, ob die HS-DPCCH, E-DPCCH und E-DPDCH-Kanäle angezeigt werden oder nicht. Die Defaulteinstellung ist ON.

ON: Der HSUPA/HSDPA-Kanal kann erfasst werden. OFF: Der HSUPA/HSDPA-Kanal kann nicht erfasst werden.

Fernbedienungsbefehl: SENS:CDP:HSDP ON|OFF CONF:WCDP:MS:CTAB:DATA:HSDP ON|OFF

RRC FILTER

ON OFF

HS-DPA/UPA

ON OFF

Page 87

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 87

Der Softkey ELIMINATE TAIL CHIPS wählt die Länge des Messintervalls für die Berechnung des Vektorfehlers aus. In Übereinstimmung mit der 3GPP-Spezifikation Release 5, ist das Vektorfehlermessintervall ein Slot (4096 Chips) minus 25 µs an jedem Ende des Bursts (3904 Chips), wenn Leistungsänderungen erwartet werden. Werden keine Leistungsänderungen erwartet, ist die Auswertelänge ein Slot (4096 Chips).

ON: Leistungsänderungen werden erwartet. Aus diesem Grund wird ein Vektor-

fehlermessintevall von einem Slot minus 25 µs (3904 Chips) in Betracht gezogen.

OFF: Leistungsänderungen werden nicht erwartet. Aus diesem Grund wird ein

Vektorfehlermessintervall von einem Slot (4096 Chips) in Betracht gezogen (Defaulteinstellung).

Fernbedienungsbefehl: SENS:CDP:ETCH ON|OFF

SIDE BAND

NORM INV

Der Softkey SIDEBAND NORM / INV wählt zwischen Messung des Signals in normaler (NORM) und invertierter spektraler Lage (INV).

NORM Die normale Lage erlaubt die Messung von RF-Signalen der Mobilstation. INV Die invertierte Lage ist sinnvoll für Messungen an ZF-Modulen oder

Komponenten im Falle spektraler Inversion.

Fernbedienungsbefehl: SENS:CDP:SBAN NORM|INV

NORMALIZE

ON OFF

Der Softkey NORMALIZE ON / OFF entfernt den DC-Offset des Signals (siehe Eintrag

“IQ Offset” der Anzeige der RESULT SUMMARY). Falls Code K73+ auf dem Analysator

installiert ist, wird der DC-Offset zusammen mit allen anderen relevanten Parametern, die die Qualität des Signals im Kanal beschreiben, in einem einzigen Messablauf gemessen. Ist der Code nicht installiert, wird der DC-Offset zusammen mit IQ-Imbalance neben der Inkanalmessung gemessen.

Fernbedienungsbefehl: SENS:CDP:NORM OFF

ELIMINATE

TAIL CHIPS

Page 88

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 88

6.5.4 Frequenz-Einstellung – Taste FREQ

FREQUENCY

CF-

CENTER

OFFSET

STEPSIZE

FREQ

Die Taste FREQ öffnet ein Untermenü zur Veränderung der Messfrequenz. Der Softkey CENTER öffnet das Eingabefenster zur manuellen Eingabe der

Mittenfrequenz. Der zulässige Eingabebereich der Mittenfrequenz beträgt Minspan/2  f

Mittenfrequenz

center

Minspan kleinster einstellbarer Span >0 Hz (10Hz) f

max

Maximalfrequenz

center

 f

max

– Minspan/2

Fernbedienungsbefehl: FREQ:CENT 100MHz

CF-STEPSIZE führt in ein Untermenü zur Schrittweiteneinstellung der Änderung der Mittenfrequenz. Hier besteht die Möglichkeit, die Schrittweite manuell einzugeben (Softkey MANUAL) oder die momentane Messfrequenz zur Schrittweitensteuerung zu nutzen (Softkey =CENTER). Die Softkeys sind im Handbuch des Grundgerätes beschrieben.

Der Softkey FREQUENCY OFFSET aktiviert die Eingabe eines rechnerischen Frequenzoffsets, der zur Frequenzachsen-Beschriftung addiert wird. Der Wertebereich für den Offset ist -100 GHz bis 100 GHz. Die Grundeinstellung ist 0 Hz.

Fernbedienungsbefehl: FREQ:OFFS 10 MHz

Page 89

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 89

Die Mittenfrequenz kann wahlweise durch Eingabe der Trägerfrequenz oder durch die Auf- und Abwärtstasten bzw. den Drehknopf angepasst werden. Hierbei lässt sich die Schrittweite einstellen, beispielsweise auf einen Kanalabstand bei Mehrkanalmessungen. Der Softkey CF STEPSIZE öffnet ein Untermenü; mit dem Softkey MANUAL. Der Standardwert 10 Hz kann bei Bedarf geändert werden.

Fernbedienungsbefehl: SENS:FREQ:CENT:STEP 15 Hz

6.5.5 Span-Einstellungen – Taste SPAN

Y PER DIV

ADJUST

REF LEVEL

REF LVL

AMPT

RF ATTEN

AUTO

RF ATTEN

MANUAL

REF VALUE

POSITION

REF LEVEL

POSITION

STEPSIZE

MANUAL

Die Taste SPAN ist für Messungen im Modus CDP gesperrt. Für alle anderen Messungen (siehe Taste MEAS) sind die zulässigen Span-Einstellungen bei der jeweiligen Messung erläutert. Das zugehörige Menü entspricht dem der Messung im Grundgerät und ist im Grundgerätehandbuch beschrieben.

6.5.6 Pegel-Einstellung – Taste AMPT

Die Taste AMPT öffnet ein Untermenü zur Einstellung des Referenzpegels. Der Softkey REF LEVEL aktiviert die Eingabe des Referenzpegels. Die Eingabe erfolgt

in dBm.

Fernbedienungsbefehl: :DISP:WIND:TRAC:Y:RLEV -60dBm

ADJUST REF LVL führt eine Routine zur bestmöglichen Anpassung des Referenzpegels an das Signal aus.

Fernbedienungsbefehl: SENS1|2:CDP:LEV:ADJ

Page 90

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 90

Der Softkey REF LEVEL OFFSET aktiviert die Eingabe eines rechnerischen Pegeloffsets. Dieser wird zum gemessenen Pegel unabhängig von der gewählten Einheit addiert. Die Skalierung der Y-Achse wird entsprechend geändert.

Der Einstellbereich ist ±200 dB in 0,1-dB-Schritten.

Fernbedienungsbefehl: DISP:WIND:TRAC:Y:RLEV:OFFS -10dB

Y PER DIV legt die Grid-Unterteilung der y-Achse für alle Diagramme, bei denen eine Skalierung möglich ist, fest.

Fernbedienungsbefehl: DISP:WIND1|2:TRAC1:Y:SCAL:PDIV

REF VALUE POSITION ermöglicht die Eingabe der Position, die der Bezugswert der y-Achse auf der Achse einnehmen soll (0 – 100%).

Fernbedienungsbefehl: DISP:WIND1|2:TRAC1:Y:SCAL::RPOS

Der Softkey RF ATTEN MANUAL aktiviert die Eingabe der Dämpfung, unabhängig vom Referenzpegel.

Kann bei der gegebenen HF-Dämpfung der vorgegebene Referenzpegel nicht mehr eingestellt werden, wird dieser angepasst und die Meldung "Limit reached" ausgegeben.

Fernbedienungsbefehl: INP:ATT 40 DB

Der Softkey RF ATTEN AUTO stellt die HF-Dämpfung abhängig vom eingestellten Referenzpegel automatisch ein.

Damit ist sichergestellt, dass immer die vom Benutzer gewünschte optimale HFDämpfung verwendet wird.

RF ATTEN AUTO ist die Grundeinstellung.

Fernbedienungsbefehl: INP:ATT:AUTO ON

Page 91

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 91

6.5.7 Marker-Einstellungen – Taste MKR

MARKER 1

MKR

MARKER

ZOOM

MARKER 3

MARKER 4

MARKER 2

MARKER

NORM DELTA

ALL MARKER

OFF

Die Taste MARKER öffnet ein Untermenü für die Markereinstellungen. Marker sind für die Darstellungen RESULT SUMMARY und CHANNEL TABLE nicht

verfügbar. In allen anderen Darstellungen können bis zu vier Marker aktiviert werden, die mit Hilfe des Softkeys MARKER NORM/DELTA als Marker oder Delta-Marker definiert werden können.

Die Softkeys MARKER 1/2/3/4 wählen den betreffenden Marker aus und schalten ihn gleichzeitig ein.

Marker 1 ist immer nach dem Einschalten Normal-Marker, Marker 2 bis 4 sind nach dem Einschalten Deltamarker, die sich auf Marker 1 beziehen. Über den Softkey MARKER NORM DELTA können diese Marker in Marker mit absoluter Messwertanzeige umgewandelt werden. Ist Marker 1 der aktive Marker, so wird mit MARKER NORM/DELTA ein zusätzlicher Deltamarker eingeschaltet.

Durch nochmaliges Drücken der Softkeys MARKER 1 bis MARKER 4 wird der ausgewählte Marker ausgeschaltet.

Fernbedienungsbefehl: CALC:MARK ON; CALC:MARK:X <value>; CALC:MARK:Y? CALC:DELT ON; CALC:DELT:MODE ABS|REL CALC:DELT:X <value>; CALC:DELT:X:REL? CALC:DELT:Y?

Der Softkey MARKER ZOOM stellt einen Bereich um den aktiven Marker vergrößert dar. Dadurch wird es möglich, mehr Details in der dargestellten Kurve zu erkennen.

Page 92

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 92

Der Softkey MARKER ZOOM kann nur dann betätigt werden, wenn mindestens ein

Marker 1 [T1 ]

-6.02 dBm

Slot 4 SR 960.0 ksps Ch 2

SELECT

MKR->

NEXT PEAK

NEXT MODE

PEAK

PEAK MODE

MIN MAX

MARKER

LEFT RIGHT

Marker eingeschaltet ist. Wird nach Anwahl von MARKER ZOOM eine Geräteeinstellung geändert, wird die

Funktion abgebrochen. Fernbedienungsbefehl: CALC:MARK:FUNC:ZOOM Der Softkey ALL MARKER OFF schaltet alle Marker (Referenz- und Deltamarker) aus.

Ebenso schaltet er die mit den Markern oder Delta-Markern verbundenen Funktionen und Anzeigen ab.

Fernbedienungsbefehl: CALC:MARK:AOFF Für einen eingeschalteten Marker werden oberhalb der Diagramme die den Marker

betreffenden Parameter ausgegeben:

Bild 6-35 Marker-Feld der Diagramme

Neben der Kanalleistung werden Parameter des Kanals angegeben: Slot 4: Slot-Nummer des Kanals

SR 960 ksps: Symbolrate des Kanals

(für nicht belegte Codes15 ksps)

Ch 2: Nummer des Spreading-Codes des Kanals Für alle anderen Messungen gelten die Funktionen des Grundgerätes.

6.5.8 Verändern von Geräteeinstellungen – Taste MKR

Page 93

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 93

Die Taste MKR öffnet ein Untermenü für Marker-Funktionen: Der Softkey SELECT MARKER wählt den gewünschten Marker in einem

Dateneingabefeld aus. Ist der Marker ausgeschaltet, so wird er eingeschaltet und kann anschließend verschoben werden. Die Eingabe erfolgt numerisch. Deltamarker 1 wird durch Eingabe von '0' ausgewählt.

Fernbedienungsbefehl: CALC:MARK1 ON; CALC:MARK1:X <value>; CALC:MARK1:Y?

Der Softkey PEAK setzt den aktiven Marker bzw. Deltamarker auf das Maximum/Minimum der zugehörigen Messkurve.

Wenn bei Aufruf des Menüs MKR-> noch kein Marker aktiviert war, wird automatisch Marker 1 eingeschaltet und die Peak-Funktion ausgeführt.

Fernbedienungsbefehl: CALC:MARK:MAX CALC:DELT:MAX CALC:MARK:MIN CALC:DELT:MIN

Der Softkey NEXT PEAK setzt den aktiven Marker bzw. Deltamarker auf den nächst kleineren Maximal-/Minimalwert der zugehörigen Messkurve. Die Suchrichtung wird durch die Einstellung im Untermenü NEXT MODE LEFT/RIGHT vorgegeben.

Fernbedienungsbefehl: CALC:MARK:MAX:NEXT CALC:DELT:MAX:NEXT

CALC:MARK:MIN:NEXT CALC:DELT:MIN:NEXT

Der Softkey NEXT MODE LEFT/RIGHT legt die Suchrichtung für die Suche nach dem nächsten Maximal-/Minimalwert fest. Für NEXT MODE LEFT/RIGHT wird nach dem nächsten Signalmaximum links/rechts vom aktivem Marker gesucht. D. h. nur Signalabschnitte kleiner/größer als die aktuelle Markerposition werden in die Suche einbezogen.

Fernbedienungsbefehl: CALC:MARK:MAX:LEFT

CALC:DELT:MAX:LEFT CALC:MARK:MIN:LEFT CALC:DELT:MIN:LEFT CALC:MARK:MAX:RIGH CALC:DELT:MAX:RIGH CALC:MARK:MIN:RIGH CALC:DELT:MIN:RIGH

Der Softkey PEAK MODE MIN/MAX legt fest, ob die Peak-Suche den Maximal- oder Minimalwert der Messkurve ermitteln soll. Der Parameter hat Auswirkungen auf das Verhalten der Softkeys PEAK und NEXT PEAK.

Fernbedienungsbefehl: --

Page 94

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 94

6.5.9 Marker-Funktionen – Taste MKR FCTN

Mit dem Softkey EXTERN lässt sich die externe Trigger-Quelle wählen. Der externe Trigger-Pegel kann zwischen 0,5 V und 3,5 V liegen. Der Default-Wert ist 1,4 V.

Fernbedienungsbefehl: TRIG:SEQ:LEV:EXT 1.4V Trigger-Quelle lesen TRIG1:SEQ:LEV:EXT? aktivierter externer Trigger Mode TRIG1:SEQ:SOUR EXT nicht aktivierter externer Trigger Mode

TRIG1:SEQ:SOUR IMM

EXTERN

Die Taste MKR FCTN ist für alle Messungen in der Code-Domain-Power gesperrt. Für alle anderen Messungen der R&S FS-K73 sind die Softkeys des Menüs im Handbuch des Grundgerätes beschrieben.

6.5.10 Bandbreiten-Einstellung – Taste BW

Die Taste BW ist für alle Messungen in der Code-Domain-Power gesperrt. Für alle anderen Messungen der R&S FS-K73 sind die dem Menü zugehörigen Softkeys im Handbuch des Grundgerätes beschrieben.

6.5.11 Steuerung des Messablaufs – Taste SWEEP

Das Menü der Taste SWEEP enthält Möglichkeiten zur Umschaltung zwischen Einzelmessung und kontinuierlichem Messablauf sowie zur Steuerung von Einzelmessungen. Für Messungen im Spektralbereich kann außerdem die Messzeit für einen Durchlauf eingestellt werden. Alle dem Menü zugehörigen Softkeys sind im Handbuch des Grundgerätes beschrieben.

6.5.12 Auswahl der Messung – Taste MEAS

Im Menü der Taste MEAS finden sich alle in der R&S FS-K73 per Knopfdruck auswählbaren Messungen. Das Menü mit seinen Untermenüs ist im Kapitel 6 beschrieben.

6.5.13 Trigger-Einstellungen – Taste TRIG

Die auswählbaren Trigger-Möglichkeiten sind von der gewählten Messung abhängig. Für Code-Domain-Power-Messungen ist ein Free-Run-Betrieb möglich sowie ein Betrieb mit dem durch die 3GPP-Norm vorgeschriebenen Frame-Trigger. Für alle anderen Messungen sind die Triggermöglichkeiten identisch mit denen der korrespondierenden Messung im Grundgerät. Die zugehörigen Softkeys sind im Grundgeräte-Handbuch beschrieben.

Page 95

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 95

6.5.14 Trace-Einstellungen – Taste TRACE

CLEAR /

WRITE

MAX HOLD

MIN HOLD

AVERAGE

SWEEP

COUNT

TRACE

VIEW

Der Softkey AVERAGE schaltet die Trace-Mittelwertbildung ein. Aus mehreren SweepDurchläufen wird der Mittelwert gebildet. Die Mittelwertbildung erfolgt abhängig von der Einstellung AVG MODE LOG / LIN auf den logarithmierten Pegelwerten oder auf den gemessenen Leistungen/Spannungen.

Die Mittelwertbildung startet immer von neuem, wenn der Softkey AVERAGE gedrückt

Die Taste TRACE öffnet folgendes Untermenü:

Der Softkey CLEAR/WRITE aktiviert den Überschreibmodus für die aufgenommenen Messwerte, d.h. die Messkurve wird bei jedem Sweep-Durchlauf neu geschrieben.

Nach jeder Betätigung des Softkeys CLEAR/WRITE löscht das Gerät den Messwertspeicher und startet die Messung neu.

Fernbedienungsbefehl: DISP:WIND:TRAC:MODE WRIT

Der Softkey MAX HOLD aktiviert die Spitzenwertbildung. Der Spektrumanalysator übernimmt bei jedem Sweep-Durchlauf den neuen Messwert

nur dann in die gespeicherten Trace-Daten, wenn er größer ist als der vorherige. Erneutes Drücken des MAX HOLD-Softkeys löscht den Messwertspeicher und startet

die Spitzenwertbildung von neuem. Fernbedienungsbefehl: DISP:WIND:TRAC:MODE MAXH

Der Softkey MIN HOLD aktiviert die Minimalwertbildung. Der Spektrumanalysator übernimmt bei jedem Sweep-Durchlauf den neuen Messwert

nur dann in die gespeicherten Trace-Daten, wenn er kleiner ist als der vorherige. Erneutes Drücken des MIN HOLD-Softkeys löscht den Messwertspeicher und startet

die Minimalwertbildung von neuem.

Fernbedienungsbefehl: DISP:WIND:TRAC:MODE MINH

Page 96

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 96

wird. Der Messwertspeicher wird dabei gelöscht.

Fernbedienungsbefehl: DISP:WIND:TRAC:MODE AVER

Der Softkey VIEW friert den Inhalt des Messwertspeichers ein und bringt ihn zur Anzeige.

Wird eine Messkurve mit VIEW eingefroren, kann anschließend die Geräteeinstellung geändert werden, ohne dass sich die angezeigte Messkurve ändert (Ausnahme: Pegeldarstellbereich und Referenzpegel, s.u.). Die Tatsache, dass Messkurve und aktuelle Geräteeinstellung nicht mehr übereinstimmen, wird durch das Enhancement Label "*" am rechten Gridrand markiert.

Wenn in der Darstellung VIEW der Pegeldarstellbereich oder der Referenzpegel geändert wird, passt der R&S Analysator die Messdaten an den geänderten Darstellbereich an. Damit kann nachträglich zur Messung ein Amplitudenzoom durchgeführt werden, um Details in der Messkurve besser darzustellen.

Fernbedienungsbefehl: DISP:WIND:TRAC:MODE VIEW

Der Softkey SWEEP COUNT legt die Anzahl der Sweep-Durchläufe fest, über die der Mittelwert gebildet wird. Der zulässige Wertebereich ist 0 bis 30000, wobei folgendes zu beachten ist:

Sweep Count = 0 bedeutet fortlaufende Mittelwertbildung Sweep Count = 1 bedeutet keine Mittelwertbildung Sweep Count > 1 bedeutet Mittelung über die angegebene Zahl von Sweeps, wobei im

Continuous Sweep nach Erreichen dieser Anzahl zur fortlaufenden Mittelwertbildung übergegangen wird.

Die Grundeinstellung ist gleitende Mittelwertbildung (Sweep Count = 0). Die Zahl der Sweeps, die zur Mittelung herangezogen werden, ist für alle aktiven Messkurven im ausgewählten Diagramm gleich.

Fernbedienungsbefehl: SENS:SWE:COUN 64

SCREEN A

SCREEN B

Mit Hilfe des Softkeys SCREEN A bzw. SCREEN B kann der obere (A) oder untere (B) Teil des Bildschirms ausgewählt werden. Die Trace-Funktionen (siehe Seite 95) werden auf den jeweils ausgewählten Teil angewendet. In der Darstellung RESULT SUMMARY (Screen B) wird die Art der Trace-Statistikfunktion neben dem Messergebnis angezeigt.

CLEAR/WRITE Zeigt den Wert des letzten Sweeps (<none>) MAX HOLD: Zeigt den maximalen Wert einer Anzahl von vorhergegangener Sweeps

(<MAX>)

MIN HOLD: Zeigt den minimalen Wert einer Anzahl von vorhergegangener Sweeps

(<MIN>)

AVERAGE: Zeigt den mittleren Wert einer Anzahl von vorhergegangener

Sweeps(<AVG>)

Die Anzahl der Bewerteten Sweeps hängt von der Größe SWEEP COUNT ab. Das folgende Bild zeigt ein Beispiel für die Mittelung. Die gemittelten Werte sind mit "AVG" gekennzeichnet.

Page 97

R&S FS-K73/K73+ Konfiguration der 3GPP-FDD-Messungen

Softwarebeschreibung 1154.7275.41 - 06 97

Bild 6-36 Result Summary mit gemittelten Ergebnissen.

6.5.15 Display-Lines – Taste LINES

Ref

-6.20 dBm

Ref

-6.20 dBm

Ref

-6.20 dBm

Result Summary

CF 1.2 GHz

Chan Code 64

Slot # 0 Mapping I

Att* 0 dB

AVG

SR 960 ksps

GLOBAL RESULTS

Total Power AVG Chip Rate Err AVG IQ Offset AV G Composite EVM AVG Slot No

-15.47

-0.24

0.22

2.78 0

dBm ppm % %

Carr Freq Err AVG Trg to Frame AVG IQ Imbalance AVG PkCDE(15ksps) AVG No of Active C han

72.40

266.675 562

0.05

-53.67 6

Hz µs % dB

CHANNEL RESULTS

Symbol Rate Channel Code No of Pilot Bi ts Chan Pwr Rel AVG Symbol EVM AVG

960.00 1 0

-7.79

2.34

ksps

dB % rms

Channel Mapping

Chan Pwr Abs AVG Symbol EVM AVG

-23.26

7.03

dBm % Pk

SWP 8 of 20

GLOBAL RESULTS

Total Power AVG Chip Rate Err AVG IQ Offset AV G Composite EVM AVG Slot No

-15.47

-0.24

0.22

2.78 0

dBm ppm % %

Carr Freq Err AVG Trg to Frame AVG IQ Imbalance AVG PkCDE(15ksps) AVG No of Active C han

72.40

266.675 562

0.05

-53.67 6

Hz µs % dB

CHANNEL RESULTS

Symbol Rate Channel Code No of Pilot Bi ts Chan Pwr Rel AVG Symbol EVM AVG

960.00 1 0

-7.79

2.34

ksps

dB % rms

Channel Mapping

Chan Pwr Abs AVG Symbol EVM AVG

-23.26

7.03

dBm % Pk

GLOBAL RESULTS

Total Power AVG Chip Rate Err AVG IQ Offset AV G Composite EVM AVG Slot No

-15.47

-0.24

0.22

2.78 0

dBm ppm % %

Carr Freq Err AVG Trg to Frame AVG IQ Imbalance AVG PkCDE(15ksps) AVG No of Active C han

72.40

266.675 562

0.05

-53.67 6

Hz µs % dB

CHANNEL RESULTS

Symbol Rate Channel Code No of Pilot Bi ts Chan Pwr Rel AVG Symbol EVM AVG

960.00 1 0

-7.79

2.34

ksps

dB % rms

Channel Mapping

Chan Pwr Abs AVG Symbol EVM AVG

-23.26

7.03

dBm % Pk

Die Taste LINES ist für alle Messungen in der Code-Domain-Power gesperrt. Für alle anderen Messungen sind die Einstellmöglichkeiten des Menüs zu denen der korrespondierenden Messung im Grundgerät äquivalent. Die jeweiligen Softkeys sind im Handbuch des Grundgerätes beschrieben.

6.5.16 Einstellungen des Messbildschirms – Taste DISP

Das Menü der Taste DISP enthält Softkeys zur Konfiguration des Messbildschirms. Die Menüs und die Eigenschaften der Softkeys sind im Handbuch des Grundgerätes beschrieben.

6.5.17 Speichern und Laden von Gerätedaten – Taste FILE

Das Menü FILE ist identisch mit dem des Grundgerätes. Alle Softkeys sind im Grundgeräte-Handbuch beschrieben.

Alle nicht gesondert aufgeführten Tasten der Spektrumanalysator-Frontplatte sind identisch mit denen des Grundgerätes. Die Funktionen der Tasten sowie die Softkeys sind im Handbuch des Grundgerätes beschrieben.

Page 98

R&S FS-K73/K73+ Fernbedienbefehle

Softwarebeschreibung 1154.7275.41 - 06 98

7 Fernbedienbefehle

CALCulate<1|2>:FEED

Dieser Befehl wählt die gemessenen Daten aus, die zur Anzeige gebracht werden.

Parameter

<string>:

Die String-Parameter haben folgende Bedeutung:

‘XPOW:CDP’

Ergebnisdarstellung der Code-Domain-Power im Balkendiagramm - absolute Werte (CALCulate<1>)

'XPOW:CDP:ABS‘

Ergebnisdarstellung der Code-Domain-Power im Balkendiagramm - absolute Werte (CALCulate<1>)

‘XPOW:CDP:RAT’

Ergebnisdarstellung der Code-Domain-Power Ratio im Balkendiagramm relative zur Gesamtleistung (CALCulate<1>)

‘XPOW:CDP:OVER’

Ergebnisdarstellung der Code-Domain-Power (I und Q gleichzeitig) im Balkendiagramm (CALCulate<1>)

‘XPOW:CDP’

Ergebnisdarstellung der Fehlerleistung im Balkendiagramm (CALCulate<1>) 'XTIMe:CDP:CHIP:EVM’ | Ergebnisdarstellung Error Vector Magnitude (EVM) versus Chip

'XTIMe:CDP:CHIP:MAGN’ |

Ergebnisdarstellung Magnitude Error versus Chip

'XTIMe:CDP:CHIP:PHAS’ |

Ergebnisdarstellung Phase Error versus Chip

'XTIM:CDP:COMP:CONS'

Ergebnisdarstellung Composite Constellation (CALCulate2)

‘XTIM:CDP:ERR:SUMM’

Tabellarische Darstellung der Ergebnisse (CALCulate2)

‘XTIM:CDP:ERR:CTAB’

Das folgende Kapitel beschreibt die Fernbedien-Befehle für die Applikationsfirmware. Eine alphabetische Liste im Anschluss an die Beschreibung bietet einen schnellen Überblick über die Befehle. Die Befehle, die auch für das Grundgerät in der Betriebsart Signalanalyse gelten, sowie die Systemeinstellungen sind im Bedienhandbuch des Analysators beschrieben.

7.1 CALCulate – Subsystem

7.1.1 CALCulate:FEED – Subsystem

Das CALCulate:FEED - Subsystem wählt die Art der Auswertung der gemessenen Daten aus. Dies entspricht der Auswahl des Result-Displays in der Handbedienung.

Page 99

R&S FS-K73/K73+ Fernbedienbefehle

Softwarebeschreibung 1154.7275.41 - 06 99

Darstellung der Kanalbelegungstabelle (CALCulate<1>)

‘XTIM:CDP:ERR:PCD’

Ergebnisdarstellung Peak Code Domain Error (CALCulate2)

’XTIM:CDP:FVSL’

Ergebnisdarstellung Frequncy versus Slot (CALCulate2)

‘XTIM:CDP:MACC’

Ergebnisdarstellung Composite EVM (CALCulate2)

‘XTIM:CDP:PVSL’

Ergebnisdarstellung Power versus Slot (CALCulate2)

‘XTIM:CDP:PVSL:ABS’

Ergebnisdarstellung der absoluten Slot-Leistungswerte eines gewählten Kanals [absolute Skalierung] (CALCulate2)

‘XTIM:CDP:PVSL:RAT’

Ergebnisdarstellung Power Versus slot

'XTIM:CDP:PVSY'

Ergebnisdarstellung Power Versus Symbol (CALCulate2)

‘XTIM:CDP:BSTR’

Ergebnisdarstellung Bitstream (CALCulate2)

‘XTIM:CDP:SYMB:CONS’

Ergebnisdarstellung Symbol Constellation (CALCulate2)

‘XTIM:CDP:SYMB:EVM’

Ergebnisdarstellung Error Vector Magnitude (CALCulate2)

‘XTIM:CDP:SYMB:EVM:PHAS’

Ergebnisdarstellung der Phase vom EVM Versus-Symbolen (CALCulate2)

‘XTIM:CDP:SYMB:EVM:MAGN’

Ergebnisdarstellung der Magnitude von den EVM Versus-Symbolen (CALCulate2)

Beispiel

CALC2:FEED ‘XTIM:CDP:MACC’

Eigenschaften

RST Wert: ‘XTIM:OFF’ SCPI: konform

Die Code-Domain-Power-Messungen werden immer im Split Screen dargestellt und die Zuordnung der Darstellart zum Messfenster ist fest. Daher ist bei jeder Darstellart in Klammer das numerische Suffix bei CALCulate angegeben, das notwendig bzw. erlaubt ist.

CALCulate<1|2>:LIMit1:ACPower:ACHannel:ABSolute

Dieser Befehl ändert legt den absoluten Grenzwert für den unteren/oberen

7.1.2 CALCulate:LIMit – Subsystem

7.1.2.1 CALCulate:LIMit:ACPower Subsystem

Das CALCulate:LIMit:ACPower - Subsystem definiert die Grenzwertprüfung bei Nachbarkanal-Leistungsmessung.

Page 100

R&S FS-K73/K73+ Fernbedienbefehle

Softwarebeschreibung 1154.7275.41 - 06 100

Nachbarkanal bei Nachbarkanal-Leistungsmessung (Adjacent Channel Power) im ausgewählten Messfenster fest. Zu beachten ist, dass der absolute Grenzwert für die Grenzwertprüfung keine Auswirkung hat, solange er unterhalb des mit CALCulate:LIMit:ACPower:ACHannel:RELative definierten relativen Grenzwerts liegt. Durch diesen Mechanismus können die in den Mobilfunknormen festgelegten absoluten "Sockel" für die Leistung in den Nachbarkanälen automatisch geprüft werden.

Parameter

200DBM...200DBM, -200...200DBM Der erste Wert ist der Grenzwert für den unteren und den oberen Nachbarkanal.

Der zweite Wert wird ignoriert; er muss wegen der Kompatibilität zur FSE-Familie angegeben werden.

Beispiel

CALC:LIM:ACP:ACH:ABS -35DBM, -35DBM

'setzt den absoluten Grenzwert in für die Leistung im unteren und oberen Nachbarkanal auf -35 dBm

Eigenschaften

RST Wert: 200DBM SCPI: gerätespezifisch

CALCulate<1|2>:LIMit1:ACPower:ACHannel:ABSolute:STATe

Dieser Befehl aktiviert bei Nachbarkanal-Leistungsmessung (Adjacent Channel Power) die Grenzwertprüfung für den Nachbarkanal. Zuvor muss mit dem Befehl die CALC:LIM:ACP ON die Grenzwertprüfung für die Kanal-/Nachbarkanalleistung insgesamt eingeschaltet werden. Das Ergebnis kann mit CALC:LIM:ACPower:ACH:RES? abgefragt werden. Zu be- achten ist, dass zwischen dem Einschalten der Grenzwertprüfung und der Abfrage des Ergebnisses eine komplette Messung durchgeführt werden muss, da sonst keine gültigen Ergebnisse vorliegen.

Parameter

ON | OFF

Beispiel

CALC:LIM:ACP:ACH:REL:STAT ON

'schaltet die Prüfung der relativen Grenzwerte für die Nachbarkanäle ein.

Eigenschaften

RST Wert: OFF SCPI: gerätespezifisch
