Page 1

Z21® multi LOOP

▶ Benutzerhandbuch ▶ User Manual ▶ Manuel d'utilisation

8010797920 XI_2018.indd 1 08.11.2018 12:03:22

Page 2

Z21® multi LOOP

Lieferumfang

▪ Z21® multi LOOP Modul ▪ 2 pol Steckklemme für den Gleisanschluss bzw. Eingangsspannung ▪ 8 pol Steckklemme für den Kehrschleifenanschuss, Sensorgleisen und der analog Versorgung

Technische Daten

Eingangsspannung 14-24 Volt (Digitalspannung DCC oder MM) 0-24 Volt (DC analog) Schaltstrom 8A max. Eigenverbrauch 0,7 W Digitalsystem DCC und/oder Motorola und RailCom Hilfsspannung für Analog 14-24Volt DC Betriebstemperaturbereich 10 .. 50° C Dimensionen L x B x H 104mm x 104mm x 25mm

Wichtige Hinweise

• Das Z21® multi LOOP ist ausschließlich für den Einsatz mit elektrischen Modelleisenbahnanlagen geeignet.

• Wenn Sie das Z21 Gewährleistung bei Beschädigungen oder Fehlfunktionen.

• Verwenden Sie das Z21 oder beschädigt ist.

• Das Z21

multi LOOP sollte keinesfalls in der Nähe von starken Wärmequellen, wie z.B. Heizkör-

pern oder Orten mit direkter Sonneneinstrahlung, platziert werden.

• Da das Z21 in Umgebungen mit großen Temperatur- und Luftfeuchtigkeitsschwankungen betrieben werden.

• Arbeiten Sie vorsichtig und achten Sie beim Anschluss an das Gleissystem darauf, dass keine Kurzschlüsse entstehen! Ein falscher Anschluss kann die Digitalkomponenten zerstören.

• Führen Sie Anschlussarbeiten nur bei abgeschalteter Betriebsspannung durch.

• Durch das Öffnen des Z21

• Lassen Sie Ihre Modellbahnanlage niemals unbeaufsichtigt in Betrieb!

8010797920 XI_2018.indd 2 08.11.2018 12:03:22

multi LOOP mit Produkten von Drittherstellern kombinieren, besteht keine

multi LOOP nicht, wenn die Anschüsse oder das Gerät selbst defekt

multi LOOP ausschließlich für trockene Innenräume entwickelt wurde, darf er nicht

multi LOOP-Gehäuses erlischt jeder Anspruch auf Gewährleistung.

Page 3

Z21® multi LOOP

Deutsch

Herzlichen Dank, dass Sie sich für das Z21® multi LOOP von ROCO und FLEISCHMANN entschieden haben!

Auf den folgenden Seiten verraten wir Ihnen, was Sie wissen müssen, um das Z21® multi LOOP

an Ihre Anlage anzuschließen und in Betrieb zu nehmen. Außerdem nden Sie in diesem

Handbuch viele praktische Tipps. Bitte lesen Sie diese Anleitung und Warnhinweise vor der Inbetriebnahme sorgfältig durch. Obwohl der Z21® multi LOOP sehr robust konstruiert ist, kann ein falscher Anschluss oder eine Fehlbedienung zu einer dauerhaften Beschädigung des Gerätes führen.

Inhaltsverzeichnis

Lieferumfang ...........................................................................................................................................2

Technische Daten .....................................................................................................................................2

Wichtige Hinweise ................................................................................................................................... 2

Übersicht ................................................................................................................................................. 4

Einsatzbestimmung und Funktion ........................................................................................................... 4

Montage des Z21

multi LOOP mit dem Gleissystem verbinden...................................................................................6

Z21

Digitale Kehrschleifen mittels Kurzschlusserkennung ............................................................................. 6

Digitale kurzschlussfreie Kehrschleifen über Sensorgleise ...................................................................... 7

Digitale kurzschlussfreie Gleisdreieck mit Sensorgleisen ........................................................................ 9

Analoge Kehrschleife .............................................................................................................................10

Konguration .........................................................................................................................................11

8010797920 XI_2018.indd 3 08.11.2018 12:03:22

multi LOOP ................................................................................................................ 5

Page 4

Z21® multi LOOP

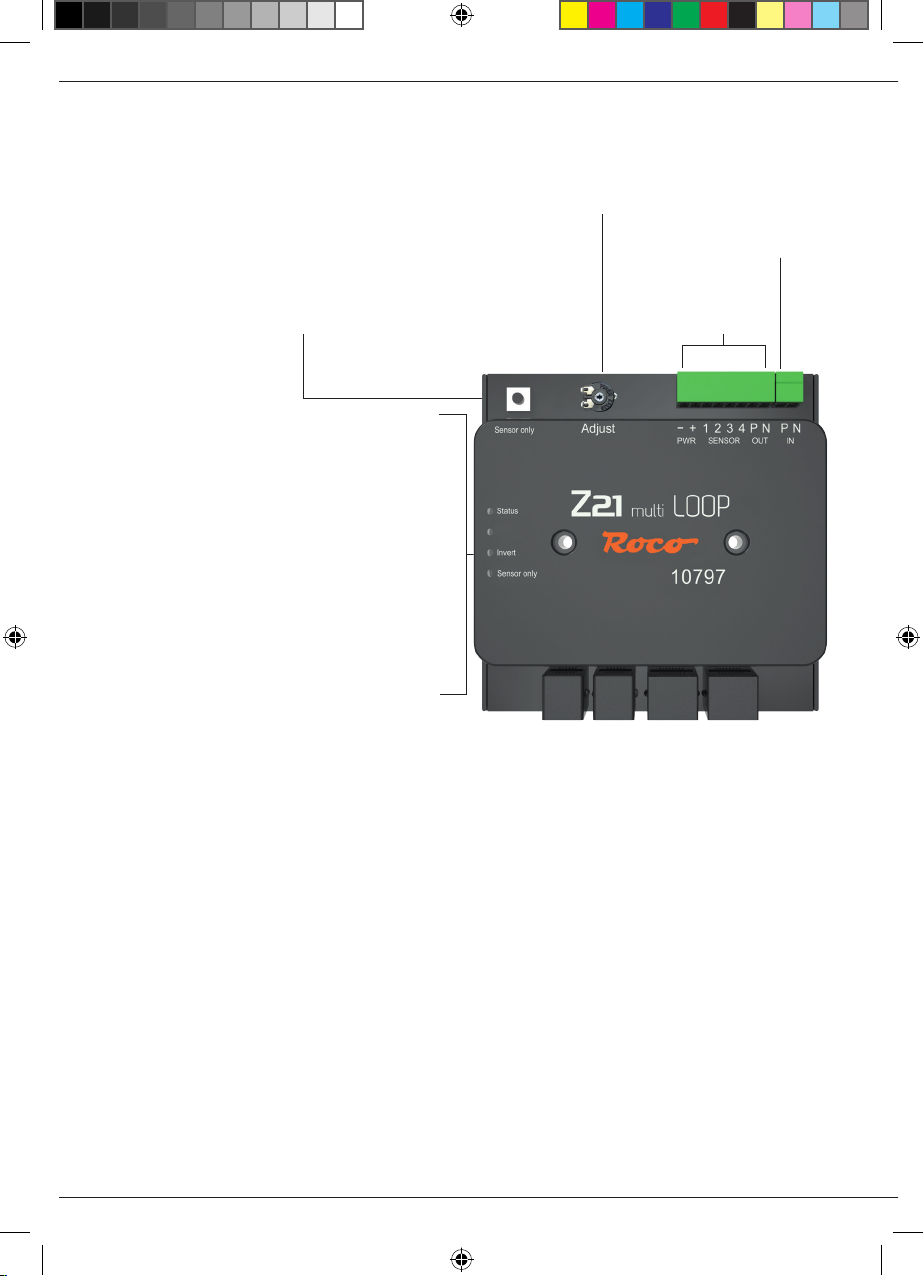

Übersicht

Programmiertaster: 3 Sekunden drücken: Aktivieren bzw. Deaktivieren

der Kurzschusserkennung.

LED Status

leuchtet Blau Normalbetrieb

LED Invert

leuchtet grün Ausgang Invertiert

LED Sensor only

Leuchtet Weiß Kurzschusserkennung deaktiviert

Nur Sensorgleis-Erkennung Leuchtet nicht Kurzschusserkennung und Sensorgleis-Erkennung aktiviert

Einstellen der Empndlichkeit

Gleisversorgung

Gleis Ausgang Sensoreingänge Versorgung (für Analog)

Einsatzbestimmung und Funktion

Beim Aufbau von Kehrschleifen oder Gleisdreiecken in Modellbahnanlagen würde es zum Kurzschluss zwischen den beiden Gleisen kommen. Deshalb müssen in solche Gleisbilder immer an beiden Einfahrpunkten Trennstellen eingebaut werden. Um nun einen einfachen Fahrbetrieb realisieren zu können, verwendet man Kehrschleifenmodule, welche die Umpolung des isolierten Gleisabschnitts automatisch vornehmen.

Dazu ist es RailCom Kehrschleife in das Gleissystem.

Das Kehrschleifenmodul bietet mehrere Betriebsarten:

▪ Durch die Verwendung von zusätzlichen „Sensoren“ kann das Z21

trieben werden. Das Modul erkennt vor der Einfahrt, ob der isolierte Abschnitt richtig gepolt ist und passt die Gleisspannung entsprechend an, bevor ein Kurzschluss entsteht.

8010797920 XI_2018.indd 4 08.11.2018 12:03:23

-kompatibel und ermöglicht auch das „durchreichen“ des RailCom® –Signals aus der

multi LOOP kurzschlussfrei be-

Page 5

Z21® multi LOOP

Deutsch

▪ Alternativ kann das Modul über die Kurzschlusserkennung betrieben werden. Dies hat den Vorteil,

dass weniger Trennstellen und ein geringerer Verkabelungsaufwand benötigt werden, der Materialverschleiß an Rädern und Gleisen ist jedoch erhöht.

▪ Ein Mischbetrieb aus Kontaktauslösung und Kurzschlusserkennung ist ebenfalls möglich. Falls einmal

ein Kontakt aufgrund von Verschmutzung nicht erkannt wird, ermöglicht die Kurzschlusserkennung trotzdem einen einwandfreien Betrieb. Die Kurzschlusserkennung kann durch den Taster aktiviert oder gesperrt werden.

▪ Durch die Verwendung von zwei unabhängigen Umpolrelais ist immer ein sicherer Anlauf beim Ein-

schalten der Anlage gewährleistet. Selbst wenn ein Zug eine Trennstelle brückt, kann die passende Polung immer hergestellt werden. Das isolierte Gleisstück wird in diesem Fall einfach etwas zeitverzögert zur Hauptanlage eingeschaltet.

▪ Durch eine zusätzlich mögliche Spannungsversorgung kann das Modul auch auf analog gesteuerten

Anlagen verwendet werden.

Weitere Informationen nden Sie auf der Homepage www.z21.eu unter der Rubrik 10797 – Z21

multi

LOOP.

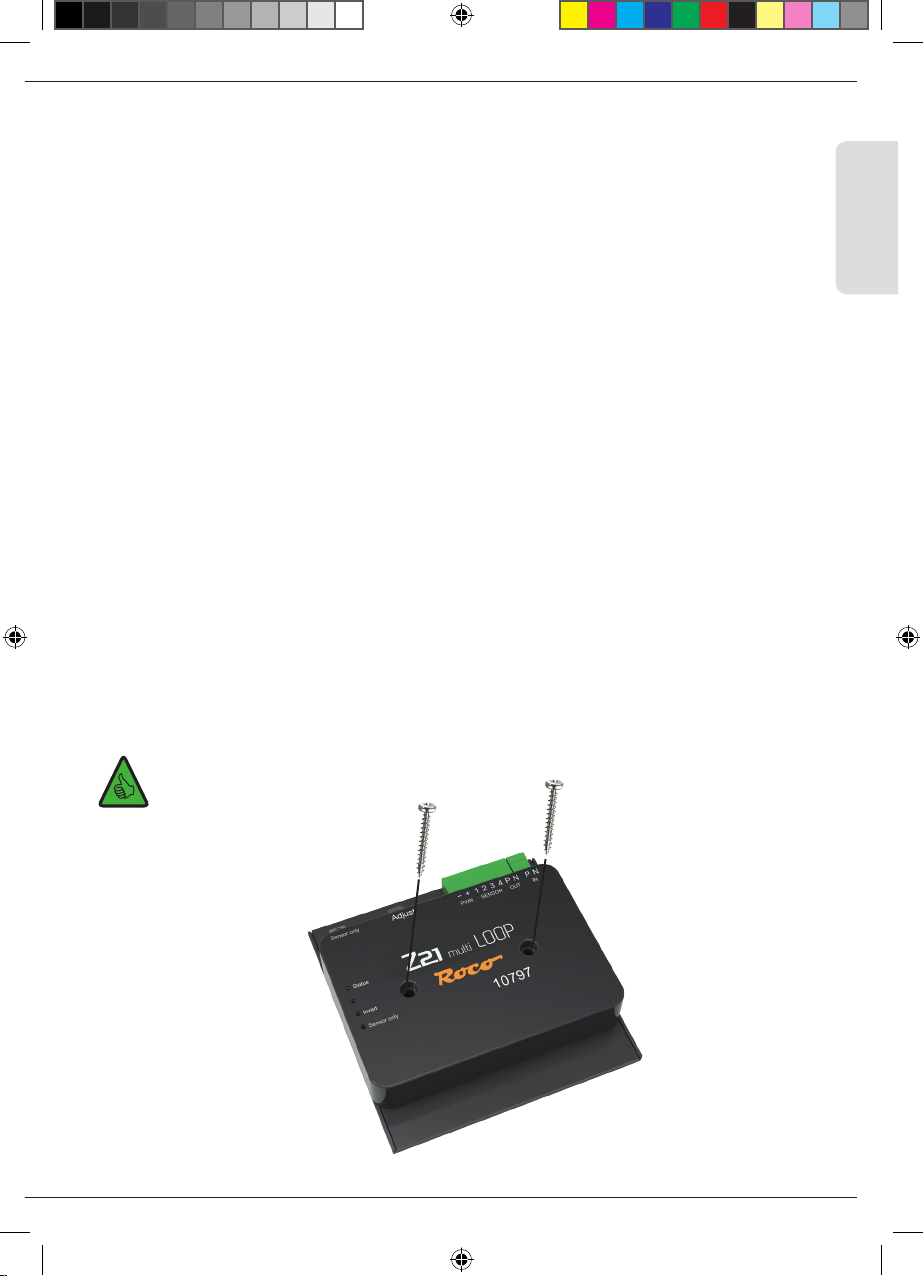

Montage des Z21® multi LOOP

Montieren Sie das Z21® multi LOOP an einem gut einsichtigen Ort. Das Z21® multi LOOP sollte keinesfalls in der Nähe von starken Wärmequellen, wie z.B. Heizkörpern oder Orten mit direkter Sonneneinstrahlung, platziert werden. Dieses Z21 entwickelt. Betreiben Sie das Z21 Luftfeuchtigkeitsschwankungen.

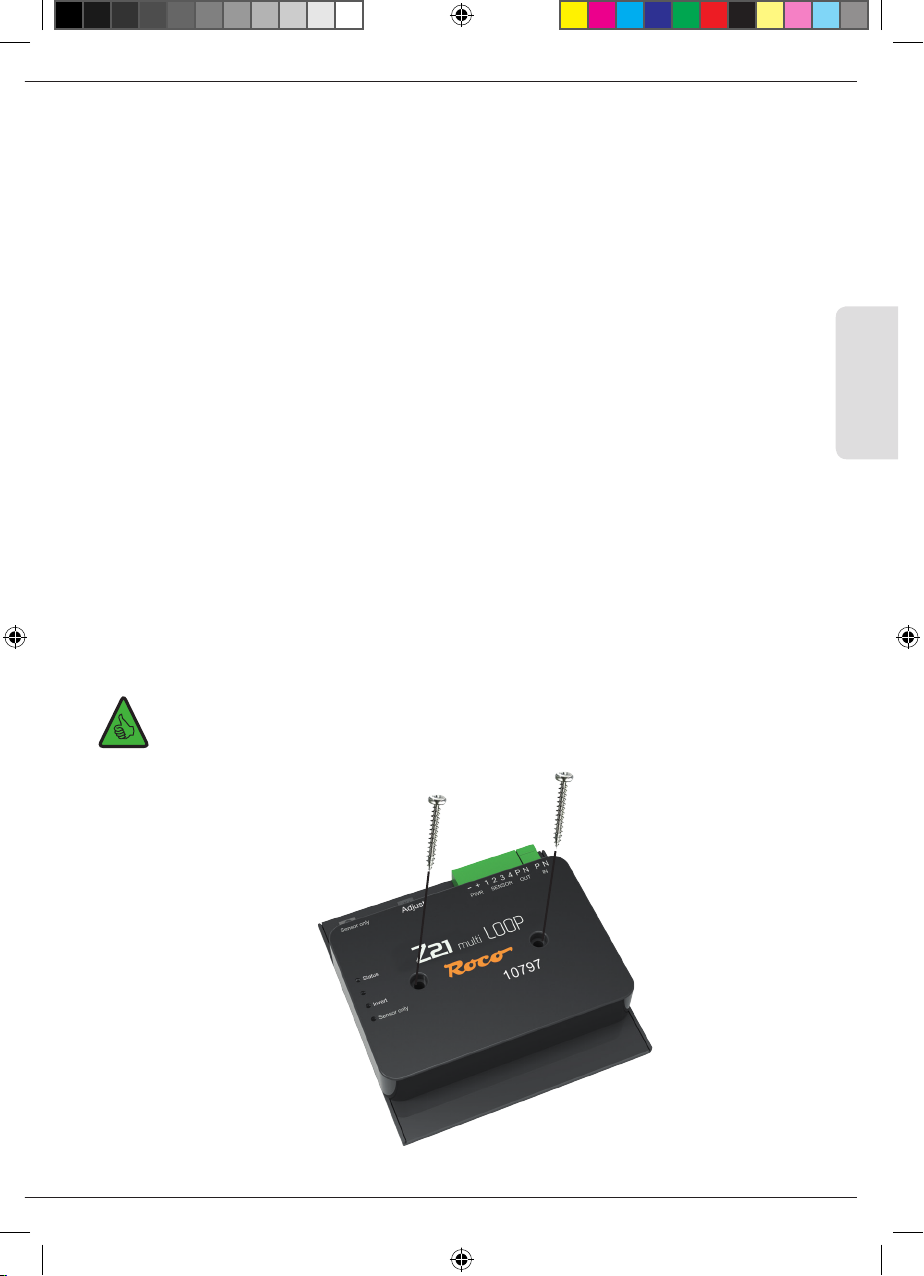

Tipp: Verwenden Sie zur Montage des Z21® multi LOOP Schrauben mit Halbrundkopf, z.B. 3 x 30 mm.

multi LOOP Modul wurde ausschließlich für trockene Innenräume

multi LOOP daher nicht in Umgebungen mit großen Temperatur und

8010797920 XI_2018.indd 5 08.11.2018 12:03:24

Page 6

Z21® multi LOOP

Z21® multi LOOP mit dem Gleissystem verbinden

Es ist unbedingt darauf zu achten, dass der isolierte Gleisabschnitt (die Kehrschleife) immer länger sein muss, als der längste auf der Anlage verkehrende Zug mit stromleitenden Rädern. Verwenden sie nur Wagen mit Kunststoffachsen, so gibt die längste Lok die Mindestgleislänge vor. Verwenden sie jedoch Wagen mit Metallachsen oder gar einer eigenen Stromaufnahme, so muss die komplette Zuglänge in den isolierten Abschnitt passen. Denn jedes Metallrad kann auf einer Trennstelle die Isolierung überbrücken. Werden dann beim Überfahren beide Trennstellen also Kehrschleifeneinfahrt und Kehrschleifenausfahrt gleichzeitig überbrückt, kommt es ansonsten zum Kurzschluss der auch von einem Kehrschleifenmodul nicht beseitigt werden kann.

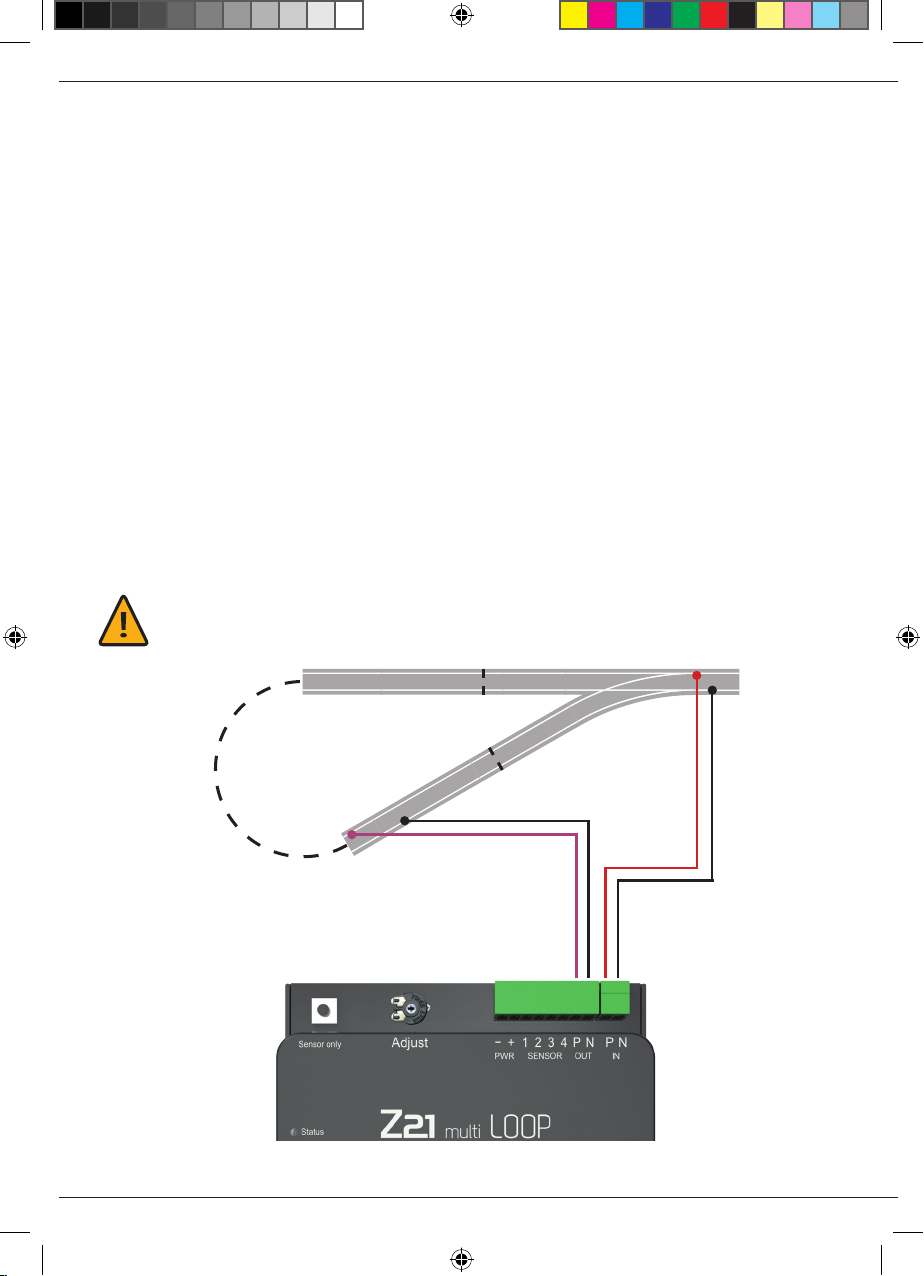

Digitale Kehrschleifen mittels Kurzschlusserkennung

In dieser Schaltvariante benötigen sie nur eine beidseitige Trennstelle in beiden Einfahrten. Verschalten sie die Gleise entsprechend dem Anschlussplan. Beachten sie jedoch bitte, dass hier ein erhöhter Verschleiß durch Abbrand an Gleisen und Rädern entstehen kann. Bei Verwendung von mehreren Kehrschleifen in einem Stromkreis erkennen alle Module einen Kurzschluss und polen gemeinsam um. Daher darf bei diesem Verfahren also immer nur ein Zug eine Kehrschleife befahren. Die restlichen Kehrschleifen dürfen nicht zeitgleich genutzt werden.

Achtung: Die Kurzschusserkennung muss aktiviert sein. Die korrekte Einstellung erkennt man wenn die LED „Sensor only“ nicht leuchtet. Falls dies nicht der Fall ist, dann den Taster 3 Sekun den Drücken bis die LED „Sensor only“ erlischt

8010797920 XI_2018.indd 6 08.11.2018 12:03:25

Page 7

Z21® multi LOOP

Deutsch

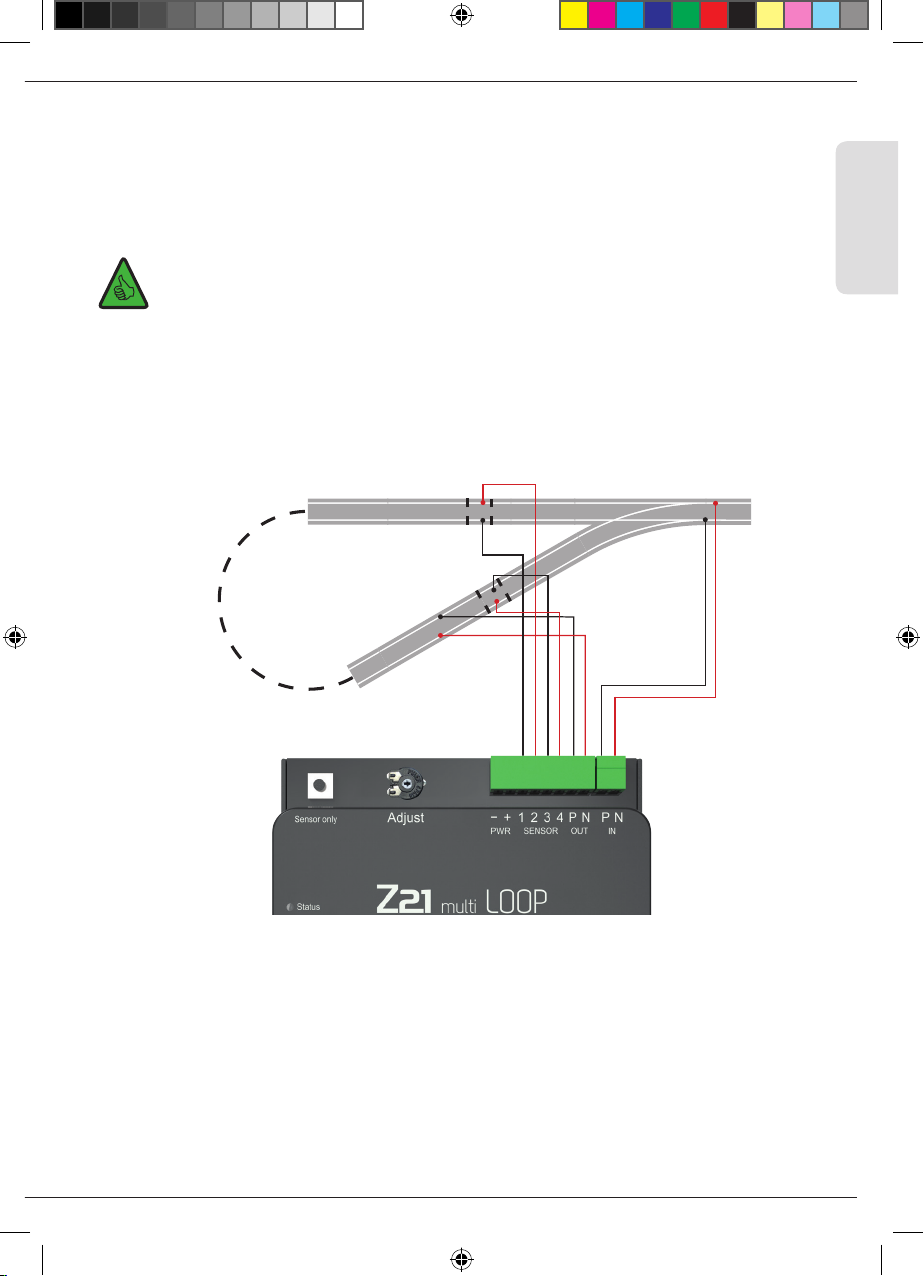

Digitale kurzschlussfreie Kehrschleifen über Sensorgleise

Durch den Einbau von Sensorgleisstücken in die Trennstellen ist ein kurzschlussfreier Betrieb der Kehrschleife möglich. Verschalten sie die Gleise entsprechend dem Anschlussplan. Achten sie dabei unbedingt auf die richtige Verkabelung der Sensorgleise. Nur dann ist ein einwandfreier Betrieb möglich.

Tipp: Ist die Kurzschusserkennung aktiviert (LED „Sensor only“ leuchtet nicht), dann wird zusätzlich die interne Kurzschlusserkennung verwendet. Wenn sie aber mehrere Kehrschleifen gleichzeitig nutzen möchten, müssen sie die Kurschlusserkennung deaktivieren (LED „Sensor only“ leuchtet weiß). Umgeschaltet wird jeweils mit einem 3 Sekunden langen Druck auf den Taster.

8010797920 XI_2018.indd 7 08.11.2018 12:03:25

Page 8

Z21® multi LOOP

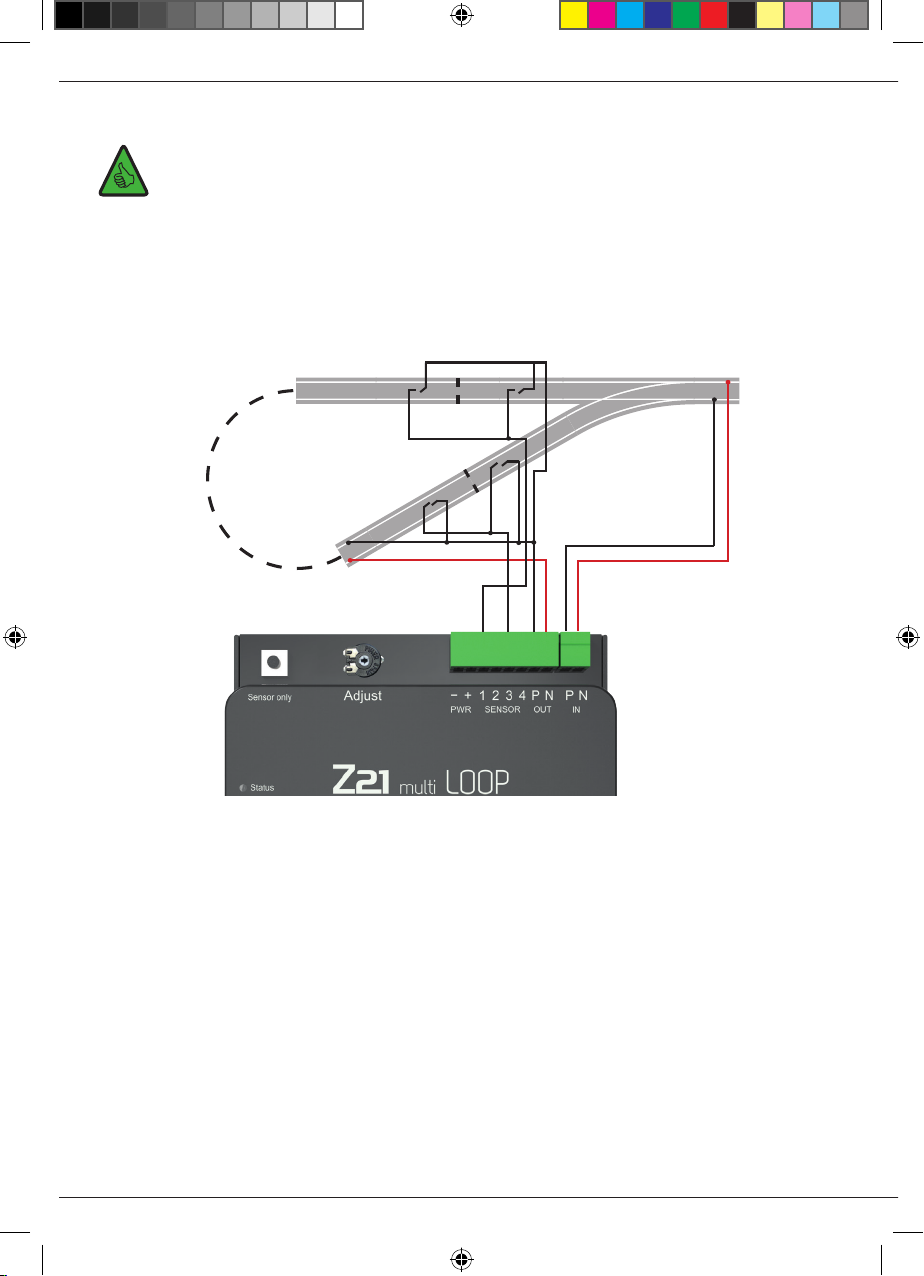

Tipp: Statt der Sensorgleise können auch Gleiskontakte verwendet werden. Dies erhöht eventuell die Störsicherheit, benötigt aber ggf. unter jeder Lok einen Magneten zur Auslösung bzw. man verwendet fertige konfektionierte Schaltgleise.

8010797920 XI_2018.indd 8 08.11.2018 12:03:26

Page 9

Z21® multi LOOP

Deutsch

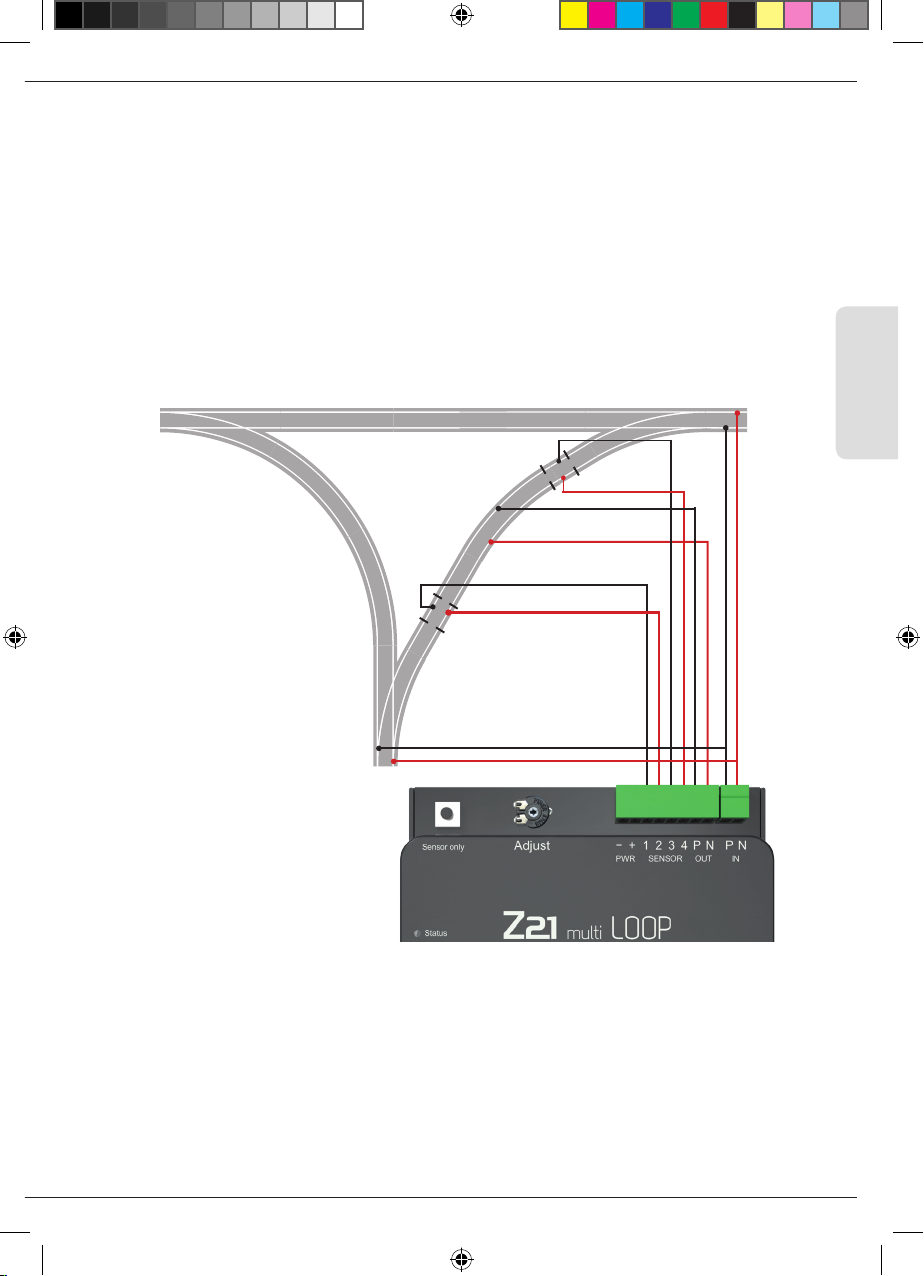

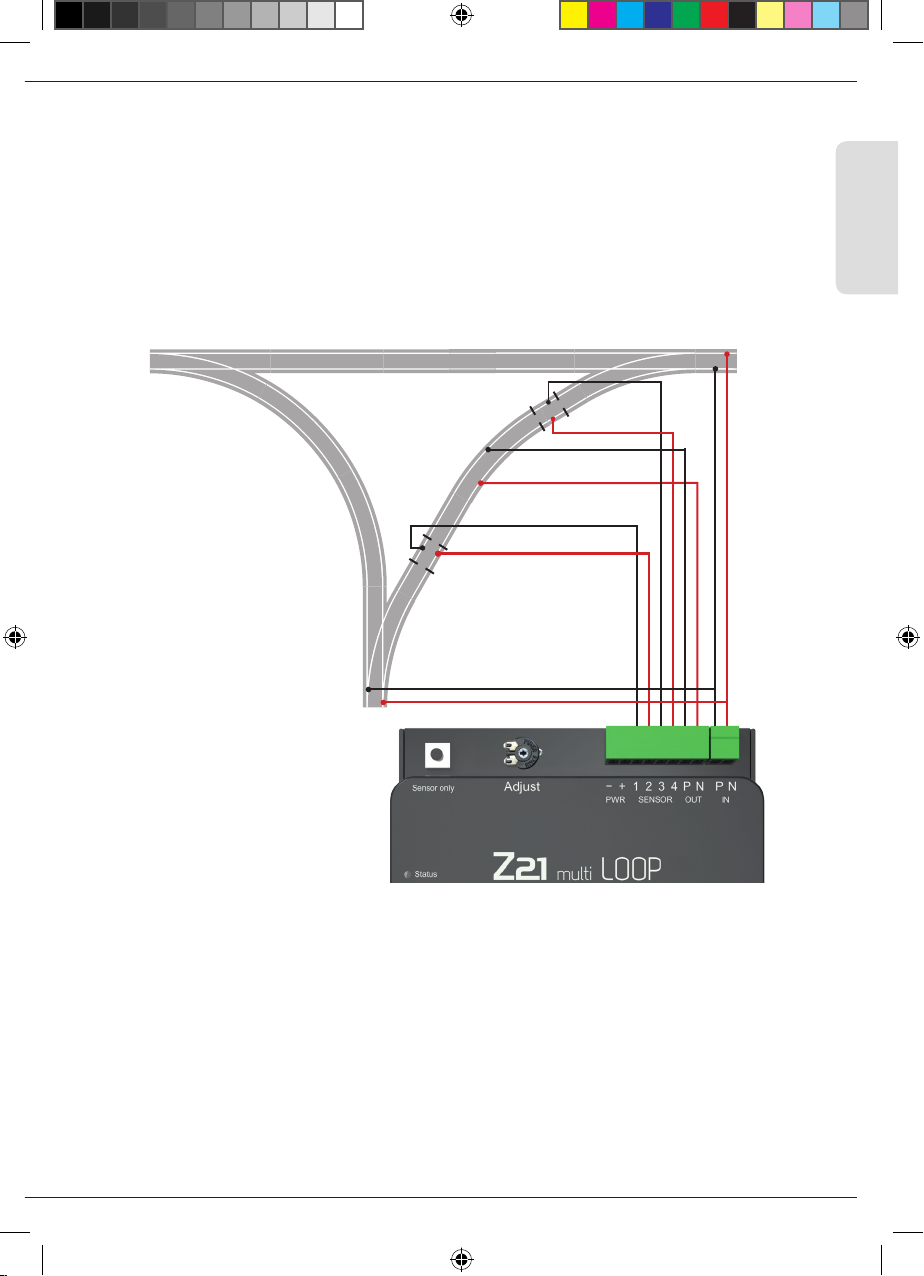

Digitale kurzschlussfreie Gleisdreieck mit Sensorgleisen

Das Gleisdreieck ist ebenfalls ein Gleisbild, welches ein Z21® multi LOOP erforderlich macht. Deshalb muss auch hier ein Schenkel des Dreiecks durch einen isolierten Abschnitt getrennt werden. Sie können dieses ebenfalls über Sensorgleise oder auch über die Kurzschlusserkennung betreiben. Beachten sie bitte die Hinweise zu den beiden ersten Schaltbeispielen.

8010797920 XI_2018.indd 9 08.11.2018 12:03:26

Page 10

Z21® multi LOOP

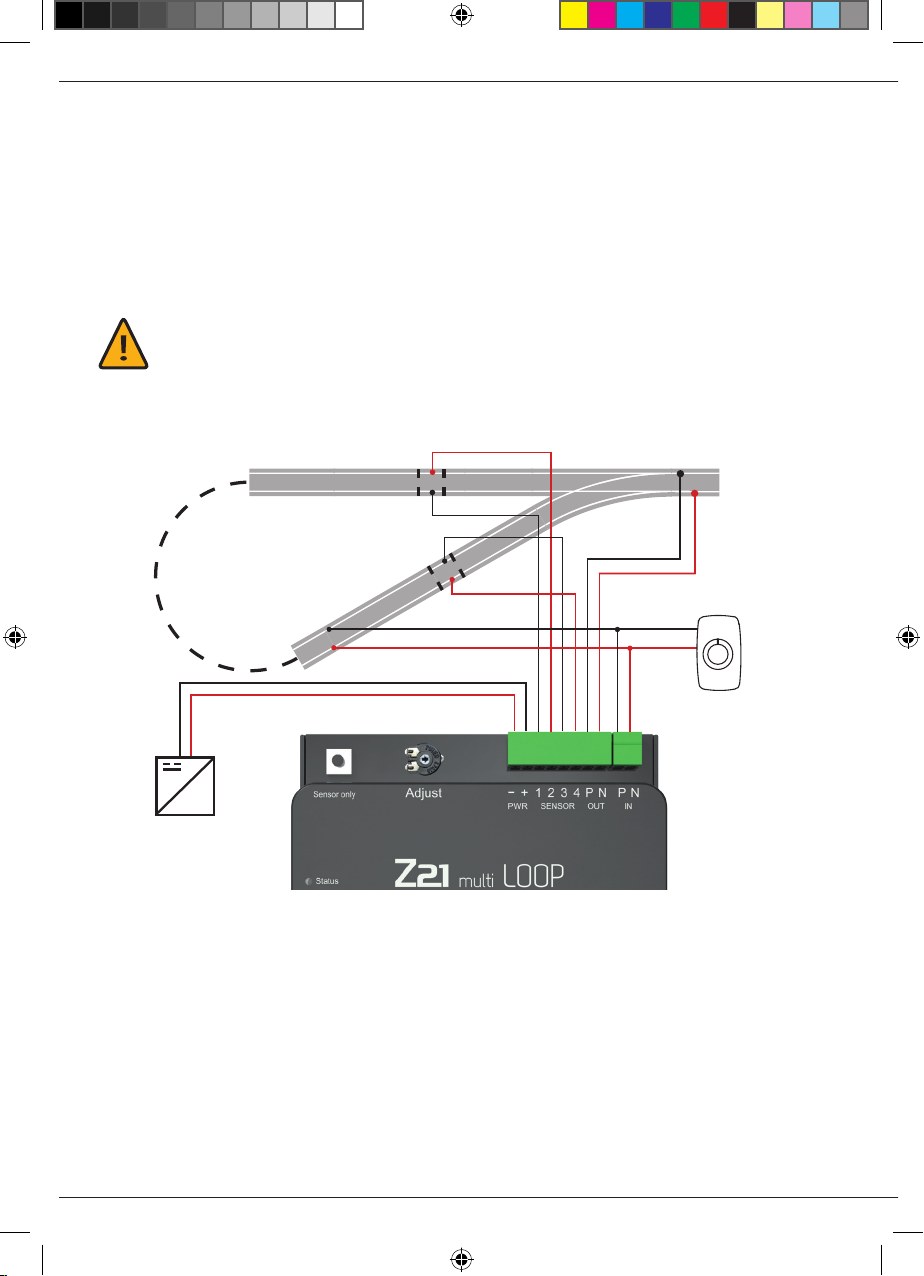

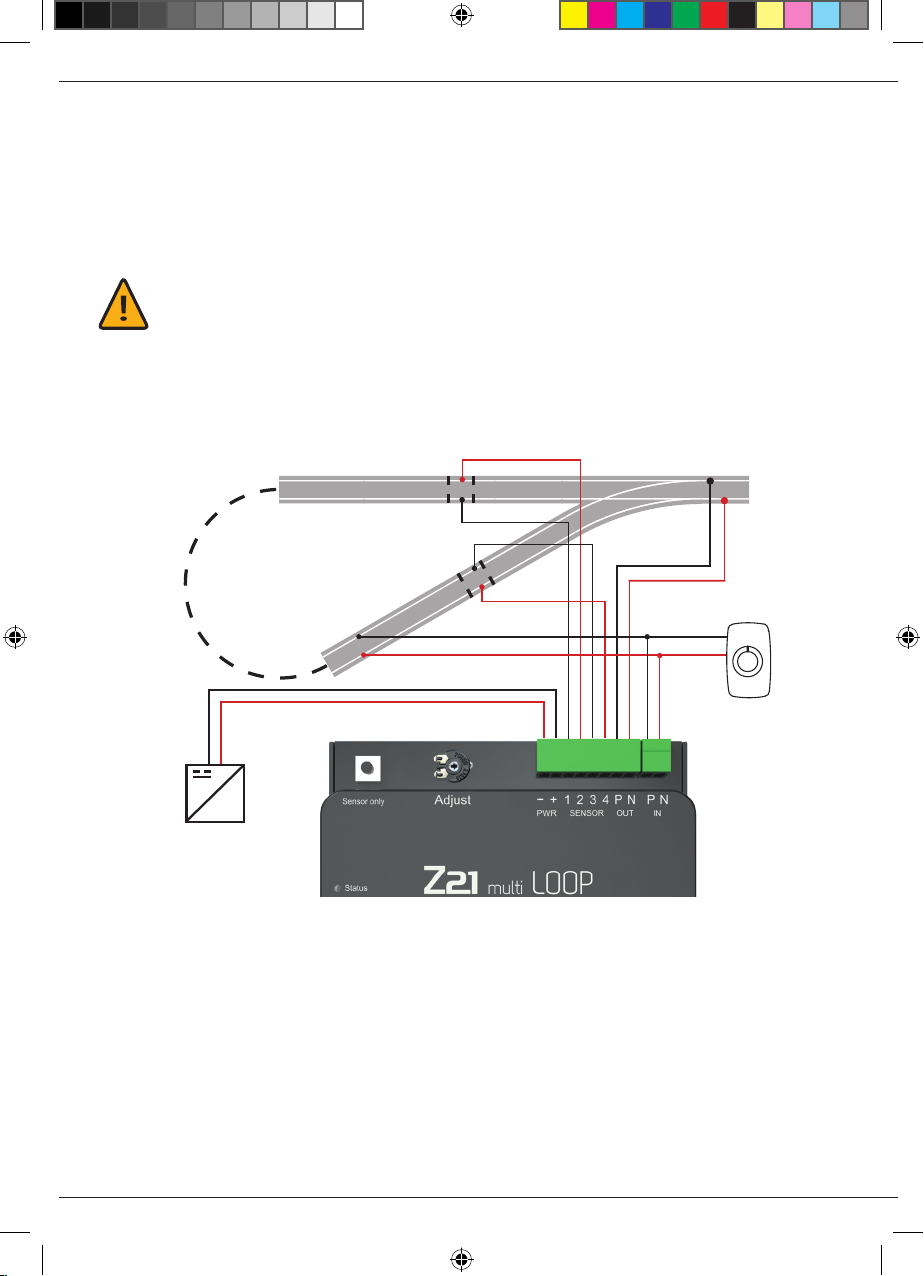

Analoge Kehrschleife

Bei der analogen Kehrschleife wird im Gegensatz zum Digitalbetrieb nicht die Kehrschleife sondern das Hauptgleis über das das Z21 möglich. Es sind jedoch einige Besonderheiten zu beachten. Es wird eine Hilfsspannung (14 – 24 V DC) benötigt, welche das Modul immer versorgt. Beim Überfahren der Trennstellen ist eine Mindestfahrspannung von 5V nötig, um eine einwandfreie Sensorik zu ermöglichen. Die Kehrschleife muss immer in der gleichen Richtung durchfahren werden.

multi LOOP umgepolt. Somit ist hier ebenfalls ein automatischer Betrieb

Achtung: Wenn das Z21® multi LOOP im Analogbetrieb verwendet wird, dann muss die Kurz- schusserkennung deaktiviert werden.

Ext. Netzteil

8010797920 XI_2018.indd 10 08.11.2018 12:03:26

Page 11

Z21® multi LOOP

Deutsch

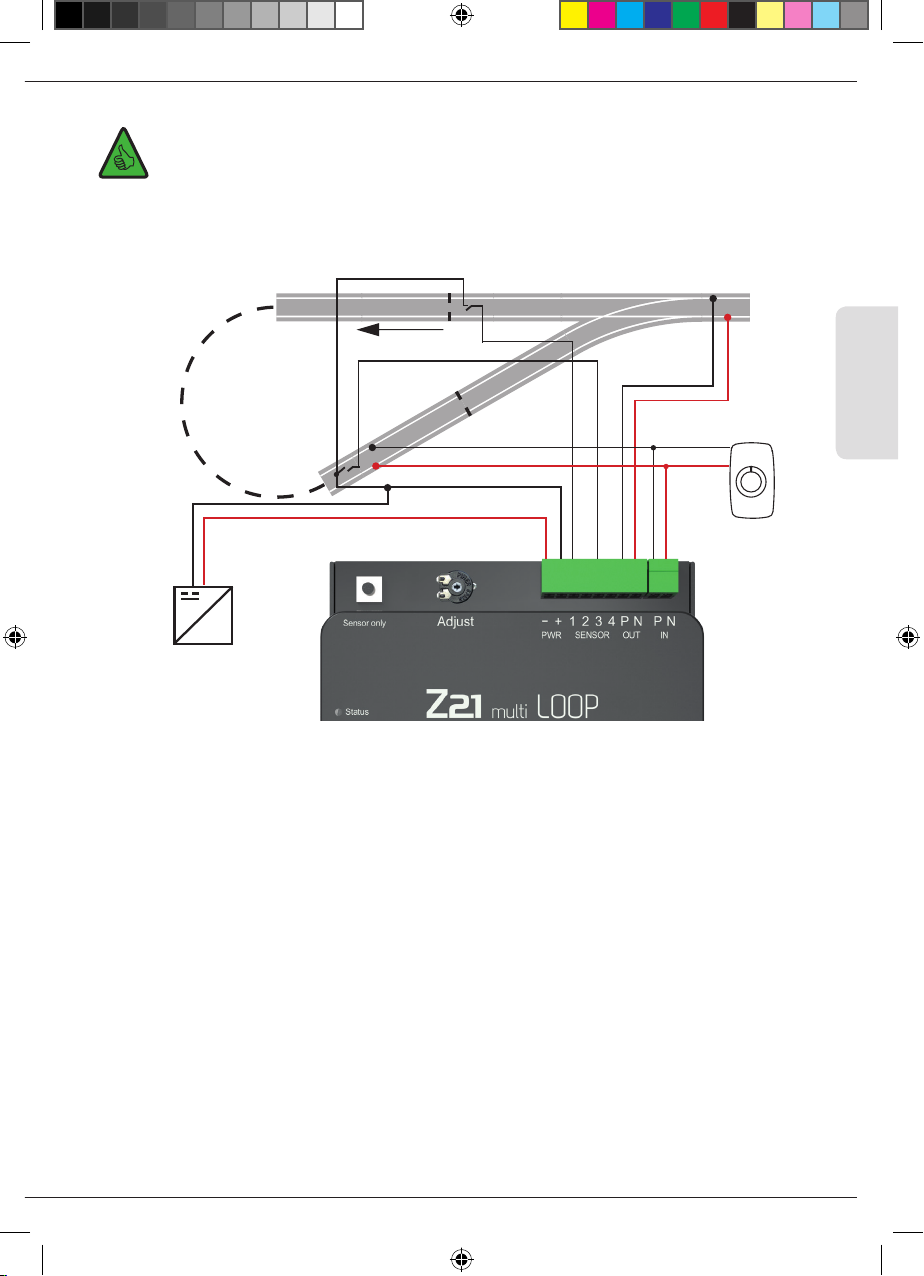

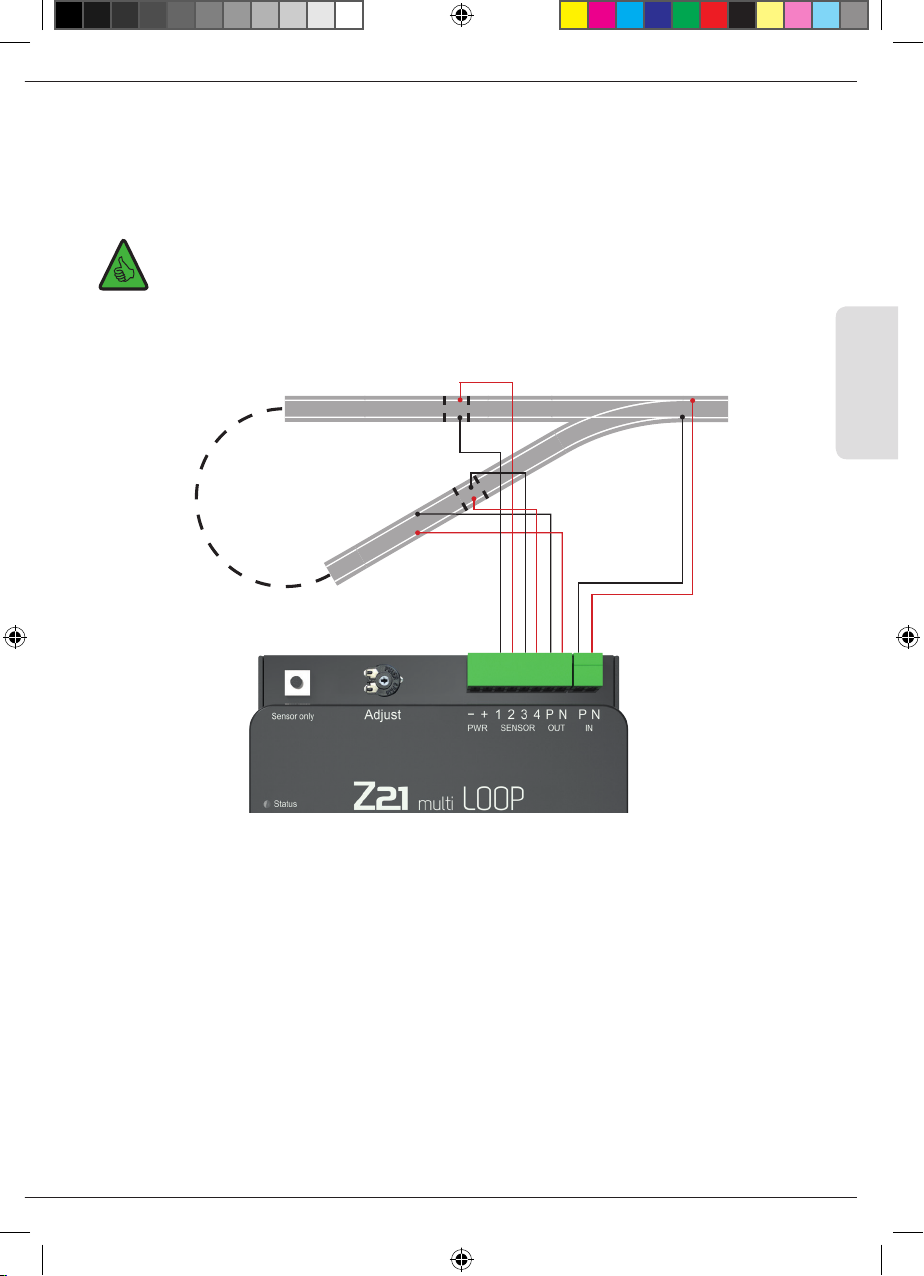

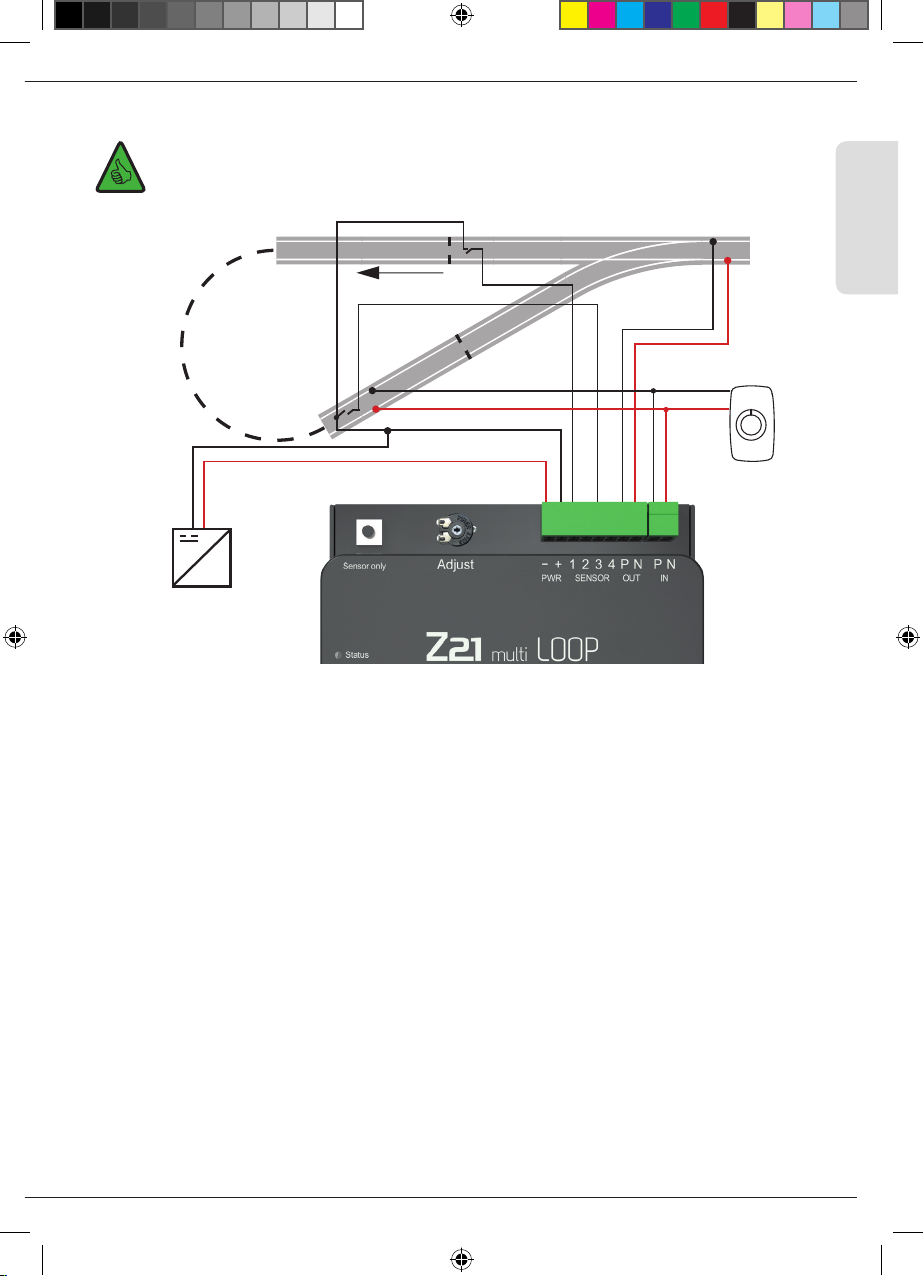

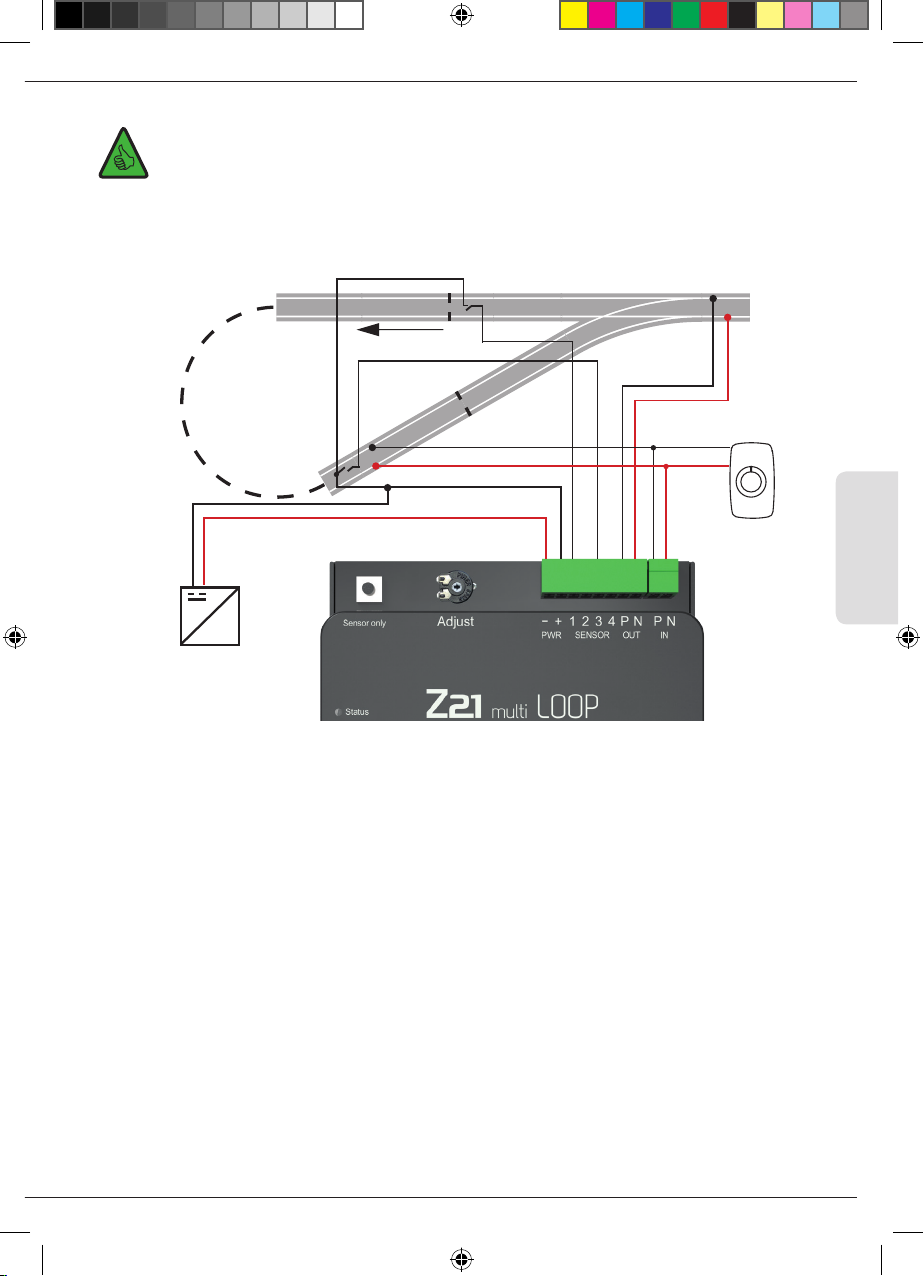

Tipp: Alternativ kann auch hier mit Gleiskontakten statt Sensorgleisen gearbeitet werden.

Ext. Netzteil

Konguration

Mit dem Taster kann die Kurzschusserkennung des Z21® multi Loop aktiviert oder deaktiviert werden. Zum Wechseln zwischen den beiden Modi wird der Taster für mehr als 3 Sekunden gedrückt. Die LED „Sensor only“ zeigt an ob Kurzschusserkennung aktiviert ist.

LED „Sensor only“ leuchtet weiß = Kurzschusserkennung deaktiviert. LED „Sensor only“ leuchtet nicht = Kurzschusserkennung aktiviert.

Mit dem Potentiometer kann die Empndlichkeit der Kurzschusserkennung feinjustiert werden.

8010797920 XI_2018.indd 11 08.11.2018 12:03:27

Page 12

Z21® multi LOOP

Scope of delivery

▪ Z21® multi LOOP module ▪ 2 pin plug-in terminal for the track connection or the input voltage respectively ▪ 8 pin plug-in terminal for the terminal loop connection, sensor tracks and the analogue supply

Technical Data

Eingangsspannung 14-24 Volt (Digitalspannung DCC oder MM) 0-24 Volt (DC analog) Schaltstrom 8A max. Eigenverbrauch 0,7W Digitalsystem DCC und/oder Motorola und RailCom Hilfsspannung für Analog 14-24Volt DC Betriebstemperaturbereich 10 .. 50° C Dimensionen L x B x H 104mm x 104mm x 25mm

Important information

• The Z21® multi LOOP is only suitable for use with electric model railway systems.

• No guarantee will be provided for damage or malfunctions if you combine the Z21 with third-party products.

• Do not use the Z21

multi LOOP if the connections or the device itself should be defective or

damaged.

• Under no circumstances is the Z21

multi LOOP to be used close to sources of heat such as radi-

ators or places that are subject to solar radiation.

• As the Z21

multi LOOP has been exclusively developed for dry interiors, it is not to be used in

environments that are subjected to heavy temperature and air humidity uctuations.

• Work with care and ensure that no short circuits can occur when the device is connected to the track system! A wrong connection can destroy the digital components.

• Only carry out connection work when the operating voltage is deactivated.

• He warranty will become void if you open the Z21

multi LOOP housing.

• Never leave the model railway system unattended when in operation!

8010797920 XI_2018.indd 12 08.11.2018 12:03:27

multi LOOP

Page 13

English

Z21® multi LOOP

Many thanks for choosing a Z21® multi LOOP from ROCO and FLEISCHMANN!

On the following pages, we shall be providing you with all the information you need in in order for you to connect the Z21® multi LOOP to your system and use it. You shall also nd a large number of practical tips in this manual. Please read this manual and the warning instructions carefully before taking the Z21® multi LOOP into operation. Despite the fact that the Z21® multi LOOP is of a very robust design, an incorrect connection or an operating error can nevertheless result in the device suffering permanent damage.

Table of contents

Scope of delivery ................................................................................................................................... 12

Technical Data ....................................................................................................................................... 12

Important information ........................................................................................................................... 12

Overview ............................................................................................................................................... 14

Intended Use and Function ................................................................................................................... 14

multi LOOP assembly .................................................................................................................... 15

Z21

Digital terminal loops by means of a short circuit detection ................................................................. 16

Short circuit free digital reverse loop with sensor tracks ...................................................................... 17

Digital short-circuit free triangular junction with sensor tracks ........................................................... 19

Analog reverse loop .............................................................................................................................. 20

Conguration ........................................................................................................................................21

8010797920 XI_2018.indd 13 08.11.2018 12:03:27

Page 14

Z21® multi LOOP

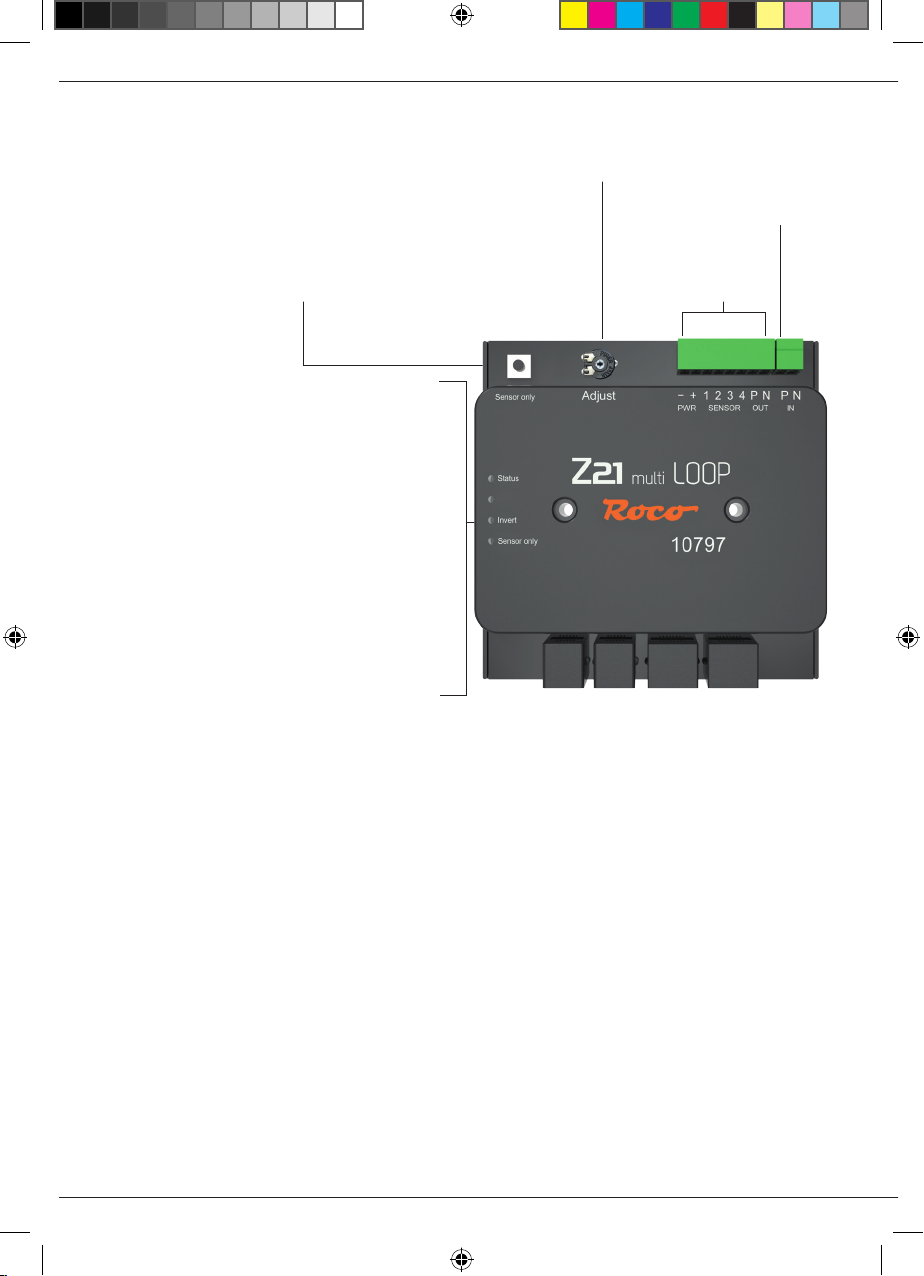

Overview

Programming button: Press for 3 seconds: activate or deactivate the short

circuit detection.

LED Status

illuminates blue Normal operation

LED Invert

illuminates green Output inverted

LED Sensor only

Illuminates white Short circuit detection deactivated Sensor track detection only Not illuminated Short circuit detection and sensor track detection activated

Setting the sensitivity

Track supply

Track output Sensor inputs Supply (for analogue)

Intended Use and Function

Reversing loops and wye junctions inescapably produce a short circuit at the entry or exit points. Therefore these arrangements require to be electrically isolated at the entry and exit points. To facilitate a reversing loop operation a module is required to take care of the polarization of the loop section.

It is also RailCom from the terminal loop.

The terminal loop module provides numerous operation modes:

▪ The use of additional “sensors“ enables the Z21

multi LOOP detects the polarisation of the entering train and adjusts the polarity of the reversing loop section accordingly before the train enters the loop.

8010797920 XI_2018.indd 14 08.11.2018 12:03:28

compatible and enables the RailCom® signal to be “passed on“ to the track system

multi LOOP to be used short circuit-free. The Z21®

Page 15

English

Z21® multi LOOP

▪ As an alternative, the module can also be used via the short circuit detection. This has the advantage

that fewer separating points and less cabling is necessary but this also results in the wheels and tracks being subjected to increased material wear.

▪ A mixed operation with sensor tracks and short circuit detection is available. In case a sensor track

does not work properly due to contaminated or corroded tracks, the short circuit detection will provide a correct operation at all times. The short circuit detection may be turned on/off with a button inside the module.

▪ A reliable operation of the module is guaranteed at all times as two separate switching relais are

utilized. Even if a train bridges a disconnecting point when the system is switched on, the module will adjust to the correct polarization. In this case the loop section will be powered up with a slight delay to the main layout.

▪ The module may be operated in analog layouts as well, utilizing an additional separate power supply.

Further information is available at the www.z21.eu homepage under 10797 – Z21® mult i L O OP.

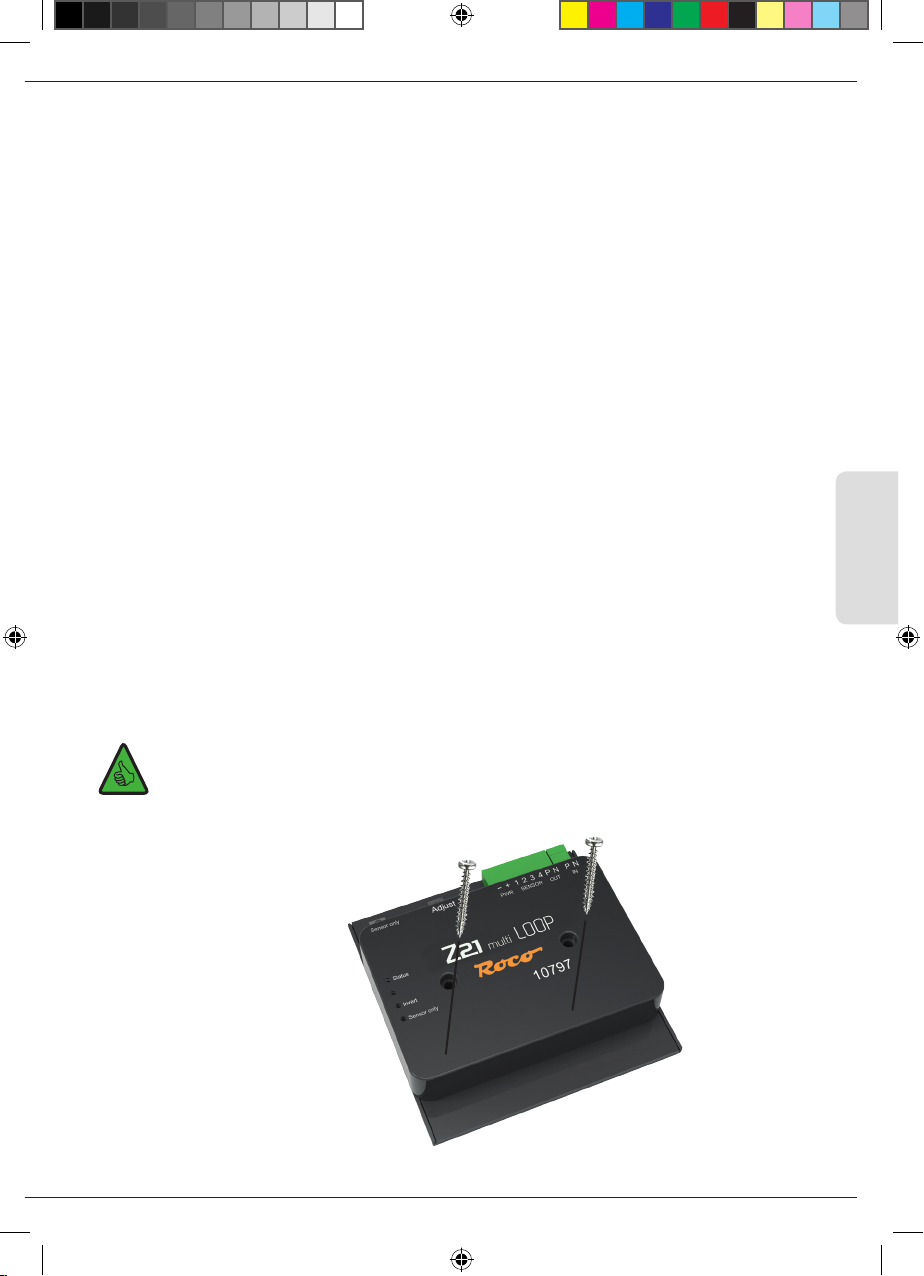

Z21® multi LOOP assembly

Assemble the Z21® multi LOOP in a location that is easy to view and has sufcient ventilation in order to be able to dissipate the waste heat. Do not position the Z21 such as radiators or in positions exposed to direct sunlight under any circumstances. This Z21 has been exclusively developed for dry indoor areas. Therefore, do not operate the Z21

multi LOOP close to strong heat sources

multi LOOP

multi LOOP in

environments with high temperature and humidity uctuations.

Tip: When assembling the Z21® multi LOOP, use round head screws such as 3x30 mm screws.

8010797920 XI_2018.indd 15 08.11.2018 12:03:29

Page 16

Z21® multi LOOP

It is essential, that the isolated track section is longer than the longest train on the layout with cars that are equipped with power pick-ups or metal wheels. In case only cars with plastic wheels are used, the maximum length of the loop section may be reduced to the length of the longest locomotive on the layout. In case cars with metal wheels or wheels with a power pick-up are used, the length of the loop must accommodate the whole train. Each metal wheel bridges the disconnecting points when passing. Bridging both the disconnecting points at the entry point and the exit point at the same time will result in a short circuit condition that even the reverse loop module is unable to handle.

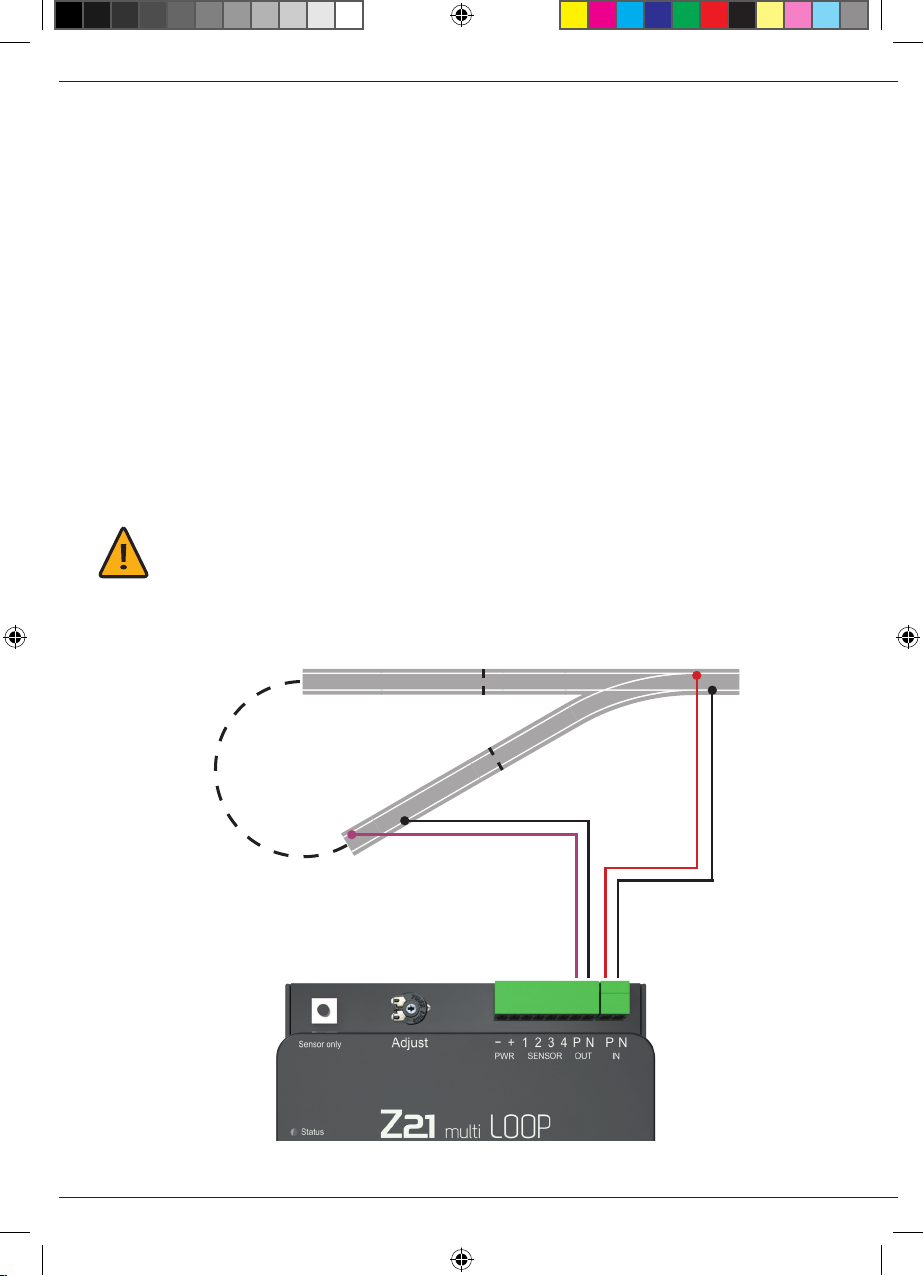

Digital terminal loops by means of a short circuit detection

This mode requires the reverse loop section to be completely isolated from the main layout at the entry and exit points. Hook up the module according to the wiring diagram. Please note that this operation results in a higher burn off at the wheels and the tracks. If numerous terminal loops are used in a single power circuit, all of the modules are able to detect a short circuit and reverse the poles at the same time. This means that only one train is to drive into a terminal loop. The remaining terminal loops are not to be used at the same time.

Caution: the short circuit detection is to be activated. The correct setting can be detected if the

“Sensor only” LED is not illuminated. Should this not be the case, press the button for 3 seconds until the “Sensor only” LED goes out.

8010797920 XI_2018.indd 16 08.11.2018 12:03:30

Page 17

English

Z21® multi LOOP

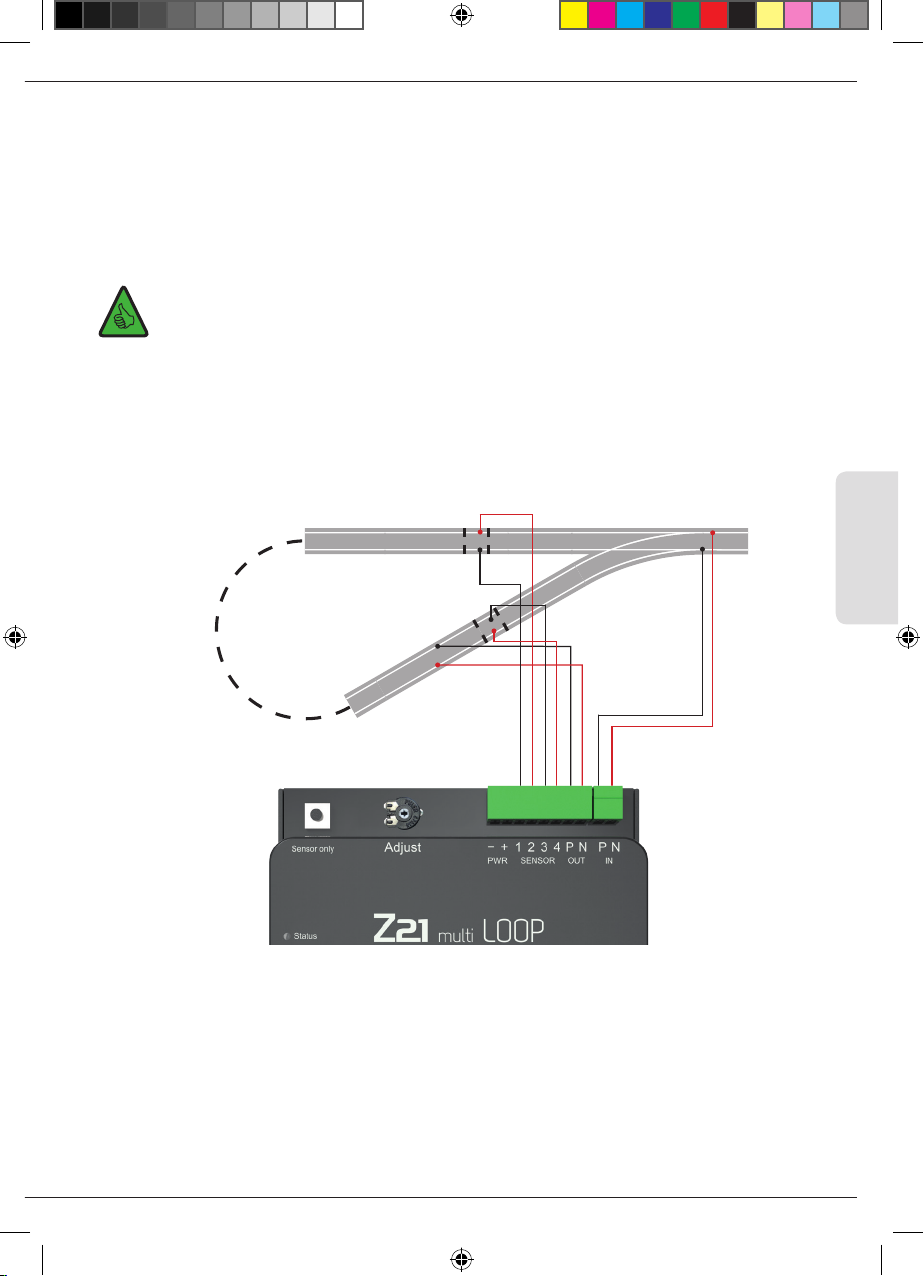

Short circuit free digital reverse loop with sensor tracks

Install the sensor track components according to the wiring and installation diagram. Make sure the hookup is done correctly to ensure a proper operation.

Tip: If the short circuit detection is activated (the “Sensor only“ LED is not illuminated), then the internal short circuit detection can be used. If you wish to use more than one terminal loop at the same time, you have to deactivate the short circuit detection (the “Sensor only“ lamp is illuminat ed white). Switching over is possible by pressing the button for 3 seconds.

8010797920 XI_2018.indd 17 08.11.2018 12:03:30

Page 18

Z21® multi LOOP

Tip: track contacts can be used instead of the sensor tracks. This could possibly improve the interference resistance but necessitates the mounting of a magnet under each of the locomotives

so that it can be triggered or you can also use fully congured circuit tracks.

8010797920 XI_2018.indd 18 08.11.2018 12:03:30

Page 19

English

Z21® multi LOOP

Digital short-circuit free triangular junction with sensor tracks

A triangular junction is also a track form that makes it necessary to use a Z21® multi LOOP. Therefore one side of the triangle must provide an electrically isolated section. The choice of operation is with sensor

tracks or short circuit detection. Please observe the instructions for the rst two switching examples.

8010797920 XI_2018.indd 19 08.11.2018 12:03:30

Page 20

Z21® multi LOOP

Analog reverse loop

The analog reverse loop reverses the main track polarity instead of the loop polarity. For an automatic operation however a few details have to be observed. A seperate power supply is required to power the module (14 – 24 V DC). A minimum driving voltage of 5 Volts is required to ensure a safe sensor operation. Additional diodes must not be used. The reverse loop must always be operated in the same direction.

Caution: If you use the Z21® multi LOOP in analogue mode, the short circuit detection is to be

deactivated.

8010797920 XI_2018.indd 20 08.11.2018 12:03:31

Page 21

English

Z21® multi LOOP

Tip: Alternatively the use of track contacts instead of sensor tracks is possible.

Conguration

The short circuit detection of the Z21® multi Loop can be activated or deactivated using the button. You can switch between the modi by pressing the button for longer than 3 seconds. The “Sensor only“ LED shows whether the short circuit detection is activated or not.

The “Sensor only“ LED is illuminated white = the short circuit detection is deactivated. The “Sensor only“ LED is not illuminated = the short circuit detection is activated.

The sensitivity of the short circuit detection can be nely adjusted using a potentiometer.

8010797920 XI_2018.indd 21 08.11.2018 12:03:31

Page 22

Z21® multi LOOP

Contenu de la livraison

▪ Module Z21® multi LOOP ▪ Borne à 2 ches pour le raccord aux rails ou tension d’entrée ▪ Borne à 8 ches pour le raccord des boucles d’inversion, des rails avec capteur et l’alimentation

analogique

Données techniques

Tension d’entrée 14-24 Volt (tension digitale DCC ou MM) 0-24 Volt (DC analogique) Courant de commutation 8 A max. Consommation propre 0,7 W Système numérique DCC et/ou Motorola et RailCom Tension auxiliaire pour analogique 14-24 Volt DC Plage de température de service 10... 50° C Dimensions L x l x H 104mm x 104mm x 25mm

Indications importantes

• Le Z21® multi LOOP convient uniquement pour une utilisation avec des installations de trains électriques miniatures.

• N’utilisez pas le Z21

• Le Z21

multi LOOP ne peut surtout pas être placé près d’une source importante de chaleur, tels

que des radiateurs ou des endroits exposés au rayonnement direct du soleil.

• Étant donné que le Z21 secs, il ne peut pas être utilisé dans des environnements sujets à des variations de température ou d’humidité dans l’air importantes.

• Veuillez travailler avec précaution et assurez-vous, lors du raccordement au système de rails, d’éviter tout court-circuit ! Un mauvais raccord peut détruire les composants digitaux.

• Effectuez les travaux de raccordement uniquement si la tension de service est désactivée.

• Le droit de garantie est annulé en cas d‘ouverture du boîtier du Z21

• Ne laissez jamais votre installation de trains miniatures fonctionner sans surveillance !

8010797920 XI_2018.indd 22 08.11.2018 12:03:31

multi LOOP si les raccords ou l’appareil lui-même sont défectueux ou abimés.

multi LOOP a été exclusivement développé pour les espaces intérieurs

multi L O OP.

Page 23

Français

Z21® multi LOOP

Nous vous remercions d‘avoir choisi le Booster pour centrale Z21® ROCO et FLEISCHMANN !

Dans les pages suivantes, nous vous dévoilons tout ce que vous devez savoir pour brancher le booster pour centrale Z21® à votre installation et le mettre en service. Dans ce manuel, vous trouverez également de nombreux conseils pratiques. Avant la mise en service, veuillez lire attentivement ce manuel d‘utilisation ainsi que les avertissements. Bien que le Booster pour centrale Z21® soit de construction solide, un raccordement mal effectué ou une mauvaise manipulation peut entraîner des dommages permanents à l‘appareil.

Table des matières

Contenu de la livraison ..........................................................................................................................22

Données techniques .............................................................................................................................. 22

Indications importantes ........................................................................................................................22

Aperçu ................................................................................................................................................... 24

Utilité prévue et fonction.......................................................................................................................24

Montage du Z21

Boucles d'inversion numériques avec détection de courts-circuits ....................................................... 26

Boucles de retournement numériques sans court-circuit à partir de voies avec capteur ......................27

Triangle de rail numérique sans court-circuit avec rails avec capteur ................................................... 29

Boucle d’inversion analogique ..............................................................................................................30

Conguration ........................................................................................................................................31

8010797920 XI_2018.indd 23 08.11.2018 12:03:31

multi LOOP ............................................................................................................... 25

Page 24

Z21® multi LOOP

Aperçu

Touches de programmation : Appuyer 3 seconde : Activer ou désacti-

ver la détection de courts-circuits.

LED de statut

S’allume en bleu fonctionnement normal

LED Invert

s’allume en vert Sortie inversée

LED Sensor only

s’allume en blanc Détection de courts-circuits

désactivée Uniquement détecti

on des rails avec capteur ne s’allume pas Détection de courts-circuits et détection des rails avec capteur

activées

Réglage de la sensibilité

Alimentation

des rails Sortie rails Entrées capteur Alimentation (pour analogique)

Utilité prévue et fonction

Lors du montage de boucles de retournement ou de triangles de raccordement sur les installations de votre réseau, il est inévitable qu‘un court-circuit se produise entre les deux voies. C‘est pourquoi, il est nécessaire

de toujours monter des postes de séparation aux deux points de passage dans de telles situations. An de

pouvoir faire fonctionner les trains de façon simple, l’on utilise des modules de boucles de retournement qui effectuent le changement de polarité de la partie de voie ferrée isolée de façon automatique.

Il est compatible avec RailCom d'inversion dans le système de rails.

Le module de boucle d'inversion offre plusieurs modes de fonctionnement :

▪ En utilisant des « capteurs » supplémentaires, le Z21

Le module détecte, avant le passage, si la section isolée est bien polarisée et ajuste la tension sur la voie en conséquence avant qu‘un court-circuit ne survienne.

8010797920 XI_2018.indd 24 08.11.2018 12:03:32

et permet également le « passage » du signal RailCom® de la boucle

multi LOOP peut fonctionner sans court-circuit.

Page 25

Français

Z21® multi LOOP

▪ Le module peut également être exploité par détection de court-circuit. Ceci présente l'avantage de

nécessiter moins de points de séparation et moins de câblage, mais l'usure des matériaux sur les roues et les rails est augmentée.

▪ Une utilisation mixte à partir du déclenchement par contact et de la détection de court-circuit est

également possible. S’il arrive une fois qu’un contact ne soit pas reconnu en raison de poussière, la détection de court-circuit permet tout de même un fonctionnement irréprochable. La détection de court-circuit peut être activée ou arrêtée à partir d‘un pont enfichable dans le module.

▪ En utilisant deux boîtiers indépendants pour l’inversion des pôles, un fonctionnement sûr est toujours

garanti lors de la mise en route de l’installation. Même si un train se trouve sur un poste de séparation, la polarité appropriée peut toujours être établie. La partie isolée de la voie est activée, dans ce cas, avec un léger temps de retard vis-à-vis de l‘installation principale.

▪ Grâce à une alimentation supplémentaire possible, le module peut également être utilisé sur des

installations commandées de façon analogue. Cependant, il ne doit y avoir aucun train sur un poste de séparation lors de l‘activation.

Vous trouverez de plus amples informations sur la page d'accueil www.z21.eu sous la rubrique 10797 -

Z21

multi L O OP.

Montage du Z21® multi LOOP

Montez le Z21® multi LOOP dans un endroit bien visible et sufsamment aéré, pour que la chaleur puisse être évacuée. Le Z21 santes, comme par ex. des radiateurs ou des lieux exposés directement aux rayons du soleil. Ce Z21 LOOP est conçu uniquement pour être placé dans des locaux intérieurs secs. Ne faites pas fonctionner le Booster dans des environnements présentant de fortes variations de températures et d‘humidité de l‘air.

multi LOOP ne doit, en aucun cas, être placé à proximité de sources de chaleur puis-

multi

Conseil : pour monter le Z21® multi LOOP utilisez des vis à tête demi-ronde, par ex. 3 x 30 mm.

8010797920 XI_2018.indd 25 08.11.2018 12:03:34

Page 26

Z21® multi LOOP

Il faut absolument faire attention à ce que la partie de voie ferrée isolée soit toujours plus longue que le train le plus long circulant sur l’installation avec des roues conductrices de courant. Si vous n’utilisez que

des wagons avec des essieux en matière plastique, la locomotive la plus longue xe ainsi la longueur de

voie minimale. Si, cependant, vous utilisez des wagons avec des essieux en métal ou alors avec une autre propre assimilation de l‘électricité, la longueur complète du train doit tenir dans la partie isolée. En effet, chaque roue en métal peut, sur le poste de séparation, affecter l’isolation. Si, lors du passage des trains, les deux postes de séparation sont affectés en même temps, il en résulte alors à nouveau un court-circuit qui ne peut pas être éliminé par un module de boucle de retournement.

Boucles d'inversion numériques avec détection de courts-circuits

Pour ce système de commutation, vous avez besoin d‘un seul poste de séparation sur les deux côtés dans les deux directions. Connecter les voies en fonction du schéma des branchements. Veuillez cependant bien noter qu‘une perte au feu au niveau des voies et des roues peut entraîner une usure plus importante. En cas d'utilisation de plusieurs boucles d'inversion dans un circuit, tous les modules détectent ensemble

un court-circuit et inversent les pôles. Cela signie qu'un seul train peut franchir une boucle d’inversion à

la fois. Les autres boucles d'inversion ne doivent pas être utilisées en même temps.

Attention : La détection de courts-circuits doit être activée. Le réglage correct est reconnu lorsque la LED « Sensor only » n’est pas allumée. Si ce n’est pas le cas, appuyer 3 secondes sur la touche jusqu’à ce que la LED « Sensor only » s’éteigne.

8010797920 XI_2018.indd 26 08.11.2018 12:03:34

Page 27

Français

Z21® multi LOOP

Boucles de retournement numériques sans court-circuit à partir de voies avec capteur

Un fonctionnement sans court-circuit des boucles de retournement est possible grâce au montage de tronçons de voies avec capteur dans les postes de séparation. Connecter les voies en fonction du schéma des branchements. A cet effet, veuillez faire attention au câblage correct des voies avec capteur. C’est uniquement après cela qu’un fonctionnement irréprochable du système est possible.

Astuce : Si la détection de courts-circuits est activée (la LED « Sensor only » ne s'allume pas), la détection de courts-circuits interne est également utilisée. Toutefois, si vous souhaitez utiliser plusieurs boucles d'inversion en même temps, vous devez désactiver la détection de courts-cir cuits (la LED « Sensor only » s'allume en blanc). La commutation s'effectue en appuyant sur le bouton pendant 3 secondes.

8010797920 XI_2018.indd 27 08.11.2018 12:03:34

Page 28

Z21® multi LOOP

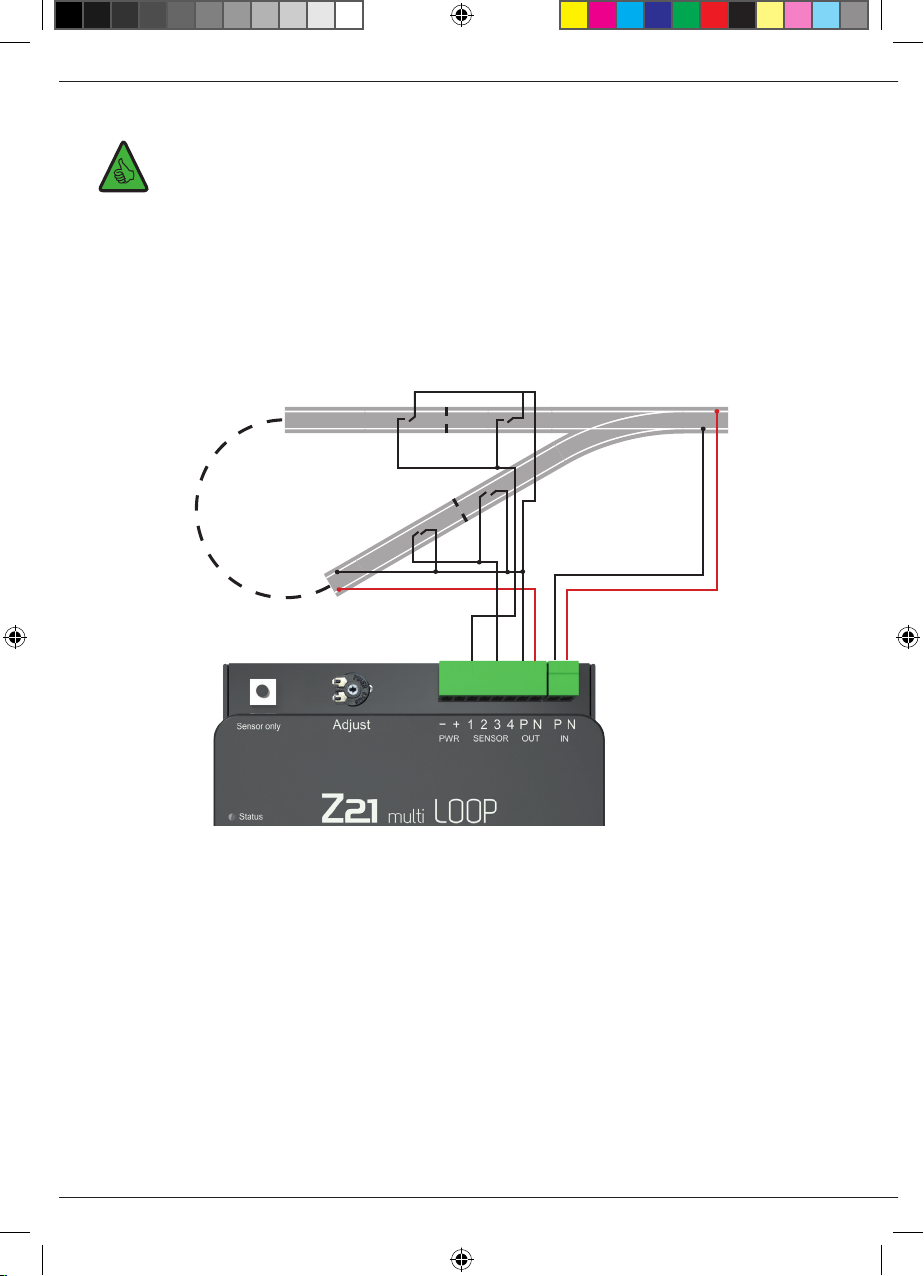

Astuce : Au lieu des rails avec capteur, des contacts de rails peuvent également être utilisés. Cela peut éventuellement augmenter l'immunité au bruit, mais peut nécessiter l'utilisation d'un aimant sous chaque locomotive pour le déclenchement ou l'utilisation de rails de contact prêts à l'emploi.

8010797920 XI_2018.indd 28 08.11.2018 12:03:35

Page 29

Français

Z21® multi LOOP

Triangle de rail numérique sans court-circuit avec rails avec capteur

Le triangle de rail est également une conguration de rails qui nécessite un Z21® multi LOOP. C’est pour-

quoi il faut aussi ici qu’une branche du triangle soit séparée par une partie isolée. Vous pouvez réaliser ceci également à partir de voies équipées de capteurs ou aussi à partir de la détection de court-circuit.

8010797920 XI_2018.indd 29 08.11.2018 12:03:35

Page 30

Z21® multi LOOP

Boucle d’inversion analogique

Dans le cas d’une boucle de retournement analogue, ce n’est pas la boucle de raccordement, comme cela est le cas avec un fonctionnement numérique, mais la voie principale qui subit une inversion des pôles à partir du module. Ainsi, un fonctionnement automatique est, ici aussi, possible. Vous devez cependant observer quelques particularités. Une tension auxiliaire (14 – 24 V DC) est nécessaire, tension qui alimente toujours le module. Une tension minimale de 5V est nécessaire pour passer sur les postes de séparation an de permettre un fonctionnement irréprochable des capteurs. Les diodes antiparasites supplémentaires ne doivent pas être utilisées. La boucle de retournement doit toujours être prise dans la même direction. Vous pouvez, en alternative, travailler avec un contact de voie au lieu de voies avec capteur.

Attention : Si le Z21® multi LOOP est utilisé en mode de fonctionnement analogique, la détection de courts-circuits doit être désactivée.

8010797920 XI_2018.indd 30 08.11.2018 12:03:35

Page 31

Français

Z21® multi LOOP

Astuce :

capteur.

Vous pouvez, en alternative, travailler avec un contact de voie au lieu de voies avec

Conguration

Cette touche permet d’activer ou de désactiver la détection de courts-circuits du Z21® multi Loop. Pour passer d’un mode à l’autre, la touche est maintenue pendant 3 secondes. La LED « Sensor only » indique si la détection de courts-circuits est activé.

La LED « Sensor only » s’allume en blanc = Détection de courts-circuits désactivée. La LED « Sensor only » ne s’allume pas = Détection de courts-circuits activée.

Le potentiomètre permet d’ajuster précisément la sensibilité de la détection des courts-circuits.

8010797920 XI_2018.indd 31 08.11.2018 12:03:36

Page 32

XI / 20188010797920

Modelleisenbahn GmbH

•

5101 Bergheim • Austria

www.roco.cc

14+

Alter/Age

8010797920 XI_2018.indd 32 08.11.2018 12:03:37
