1.

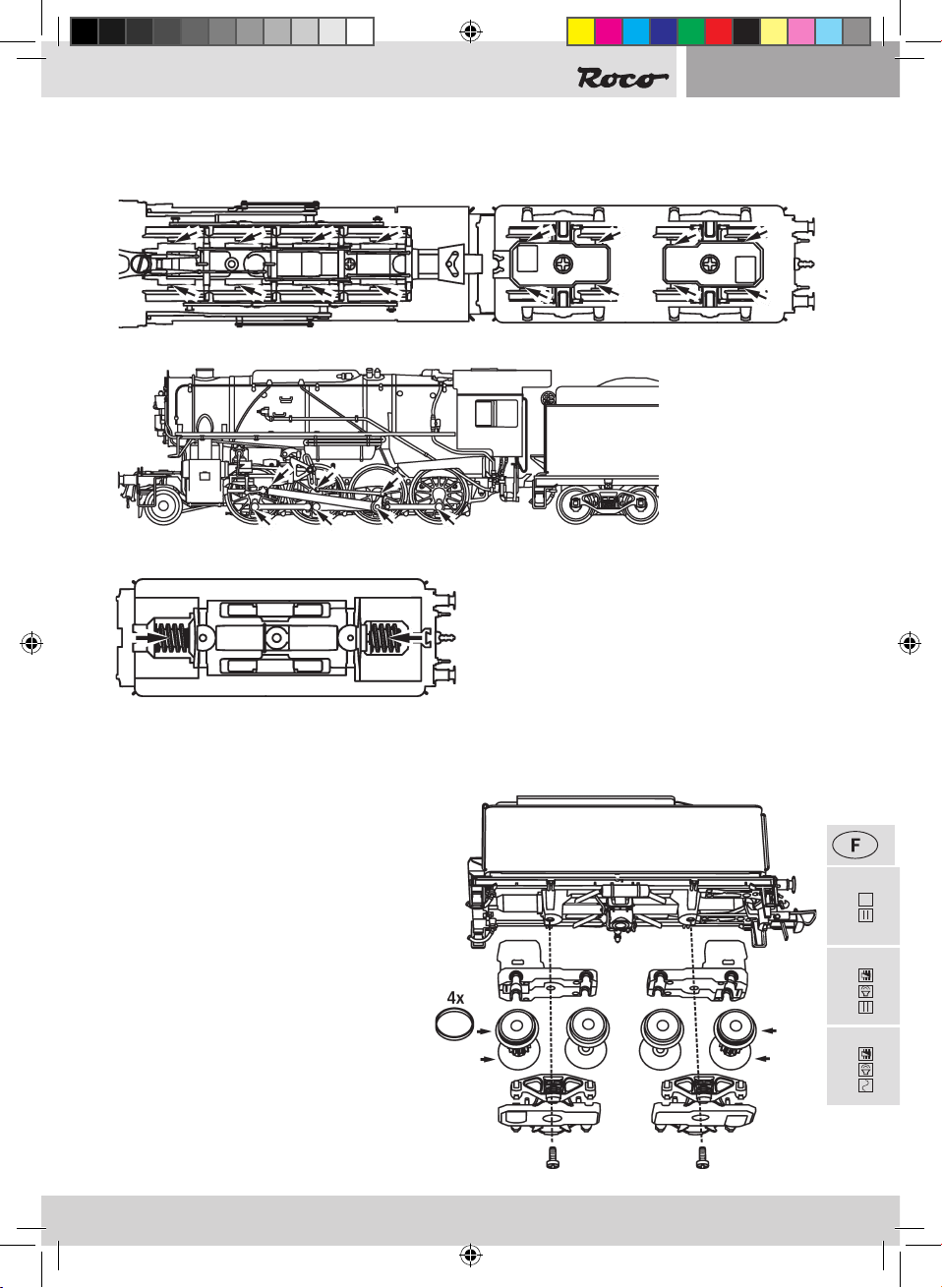

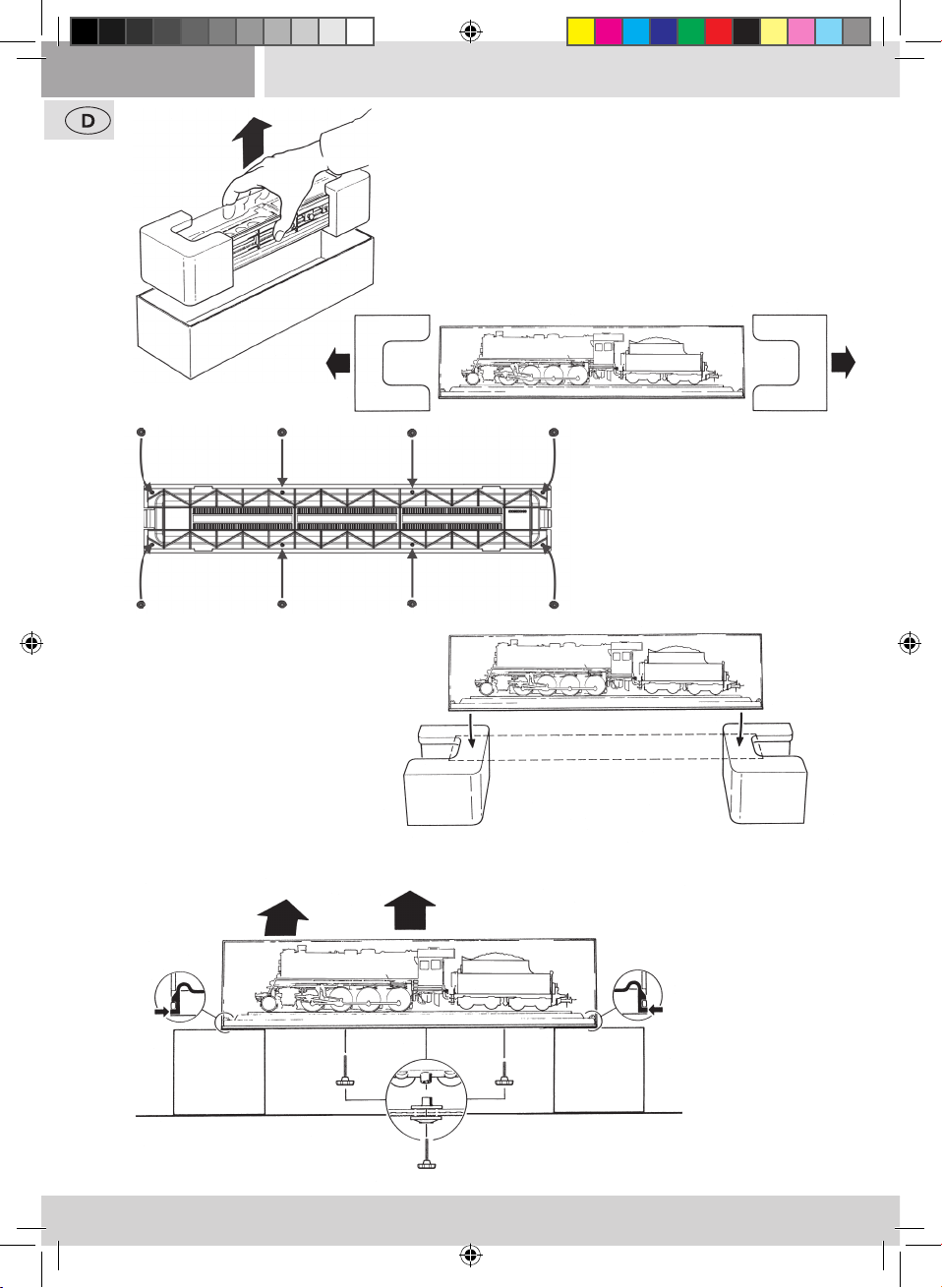

Auspacken des Modells!
Unwrap model!
Déballage du modèle!
2. 2.
3.
4.
6.
5.
7.
5.
8.
2
2
8072152920.indd 2 01.12.2016 10:57:16
Page 3
Inhaltsverzeichnis
Einleitung .......................................................................................................................... 4
Inbetriebnahme ihrer Lokomotive
▪ Vor der ersten Inbetriebnahme ...................................................................................... 5
▪ Einfahren des Modells ................................................................................................... 5
▪ Betriebsbedingungen ..................................................................................................... 5
▪ Aufrüstung ..................................................................................................................... 5
▪ Nachrüsten eines PluX Decoders (Nur für Artikel 72152) .............................................. 6
Wartung und Pege Ihres Modells
▪ Entkuppeln von Lok und Tender .................................................................................... 6
▪ Reinigung der Radstromkontakte .................................................................................. 6
▪ Schmierung ................................................................................................................... 7
▪ Haftreifenwechsel .......................................................................................................... 7
▪ Kohlebürstenwechsel ..................................................................................................... 8
▪ Schleiferwechsel............................................................................................................. 8
▪ Zusammenbau .............................................................................................................. 8
Der Sounddecoder (Nur für Artikel 72153 und 78153)
▪ Funktionstastenbelegung der S 160 1882 (Auslieferungszustand) ................................. 9
▪ Lokeinstellungen ........................................................................................................... 9
▪ CV-Liste der S 160 1882 .................................................................................................. 10
multi
MAUS/
▪ Betrieb mit DCC-Zentrale (
multi
▪ Zusatzfunktion .............................................................................................................. 11
1)
▪ Betrieb mit Märklin
▪ Programmieren mit Märklin
▪ Betrieb mit Märklin
▪ Programmieren mit Märklin
6021 ............................................................................................. 11
1)
1)
Mobile Station ........................................................................ 11 – 12
6021 ................................................................................ 11
1)
Mobile Station ................................................................ 12
Ersatzteilliste ................................................................................................................ 33 – 39
MAUS
pro
) ................................................ 11
Zeichenerklärung
Plux
Gleichstrom mit Schnittstelle
22
Gleichstrom mit Sound und Decoder
Wechselstrom mit Sound und Decoder
1)„Märklin“ ist ein eingetragenes Warenzeichen der Geb. Märklin & Cie. GmbH, Göppingen
2) „Motorola“ ist ein eingetragenes Warenzeichen der Motorola Inc., Tempe-Phoenix (Arizona/USA)
8072152920.indd 3 01.12.2016 10:57:17
3
3
Page 4
Einleitung
Lieber Modellbahnfreund,
vielen Dank für den Kauf unseres Modells der Dampokomotive S 160 1882. Die vorliegende
Betriebsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihrer Dampokomotive
S 160 1882 zu nutzen.
Wir wünschen viel Vergnügen und eine Gute Fahrt!
Ihr Roco-Team
Achtung! Gilt für Sound-Ausführung! Bei Verwendung eines anderen Sounddecoders anstatt des werkseitig eingebauten ZIMO-Sounddecoders ist zu beachten, dass die Decoder-Ausgangsspannung am Kondenatorausgang
maximal 15V betragen darf.
4
4
8072152920.indd 4 01.12.2016 10:57:17
Page 5
72153 72152
PluX
22
78153
Inbetriebnahme ihrer Lokomotive
▪ Vor der ersten Inbetriebnahme
Um schlechte Laufeigenschaften oder Schäden zu vermeiden müssen die Kuppelstangenlager vor der ersten Inbetriebnahme an Ihrer Lokomotive geölt werden. Hierzu empfehlen wir den ROCO-Öler 10906.
▪ Einfahren des Modells
In den ersten fünf Minuten sollte Ihre Lokomotive mit mittlerer Geschwindigkeit fahren. Es empehlt sich, die
Lok 30 Minuten vorwärts und 30 Minuten rückwärts ohne Belastung einlaufen zu lassen, damit Ihr Modell einen
optimalen Rundlauf und beste Zugkraft bekommt.
▪ Betriebsbedingungen
Der kleinste befahrbare Radius für dieses Modell ist R2 (358 mm) des ROCO-Gleissystems. Der einwandfreie Lauf Ihrer
Lokomotive ist nur auf sauberen Schienen gewährleistet. Hierzu empfehlen wir den ROCO-Schienenreinigungswagen
Art. Nr. 46400 und bei etwas stärkerer Verschmutzung den ROCO-Schienen-Reinigungsgummi Art.Nr. 10002.
▪ Aufrüstung
Sie können für ihren Fahrbetrieb unter verschiedenen Kupplungen wählen. Wir empfehlen den Einsatz der
ROCO-Kurzkupplung. Im beigelegten Zurüstbeutel nden Sie auch kleine vorbildgetreue Steckteile für eine erweiterte Aufrüstung Ihrer Lokomotive, die Sie bitte vorsichtig montieren.
Kleben nur mit
ausdrücklichen
Hinweis!
Wahlweise
8072152920.indd 5 01.12.2016 10:57:17
5
5
5
Page 6
72152
PluX
22
72153
78153
▪ Nachrüsten eines PluX Decoders (nur für Artikel 72152)

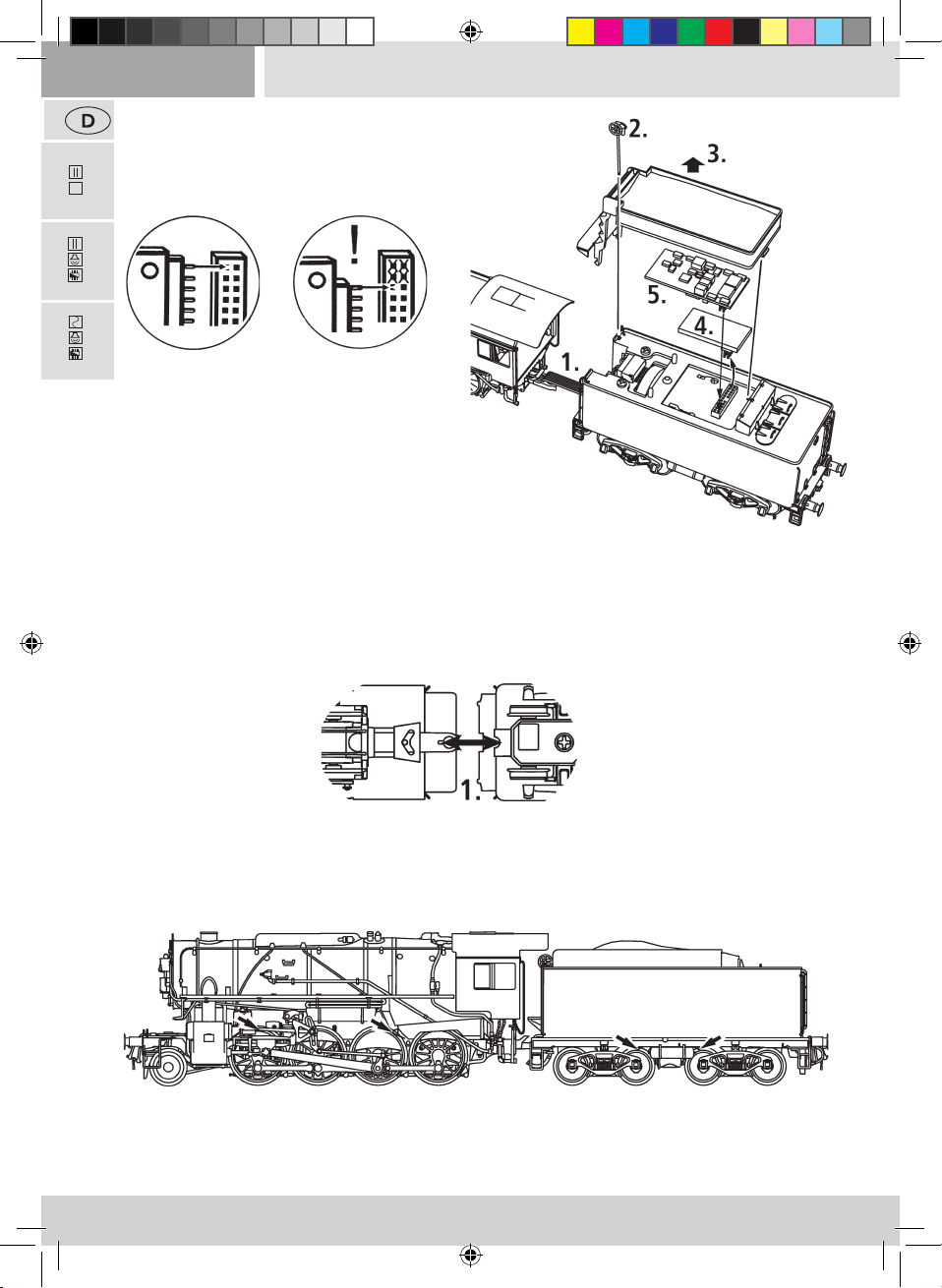

Den Brückenstecker aus der Schnittstelle entfernen (sorgsam
aufbewahren). Dann den PluX-Decoder lagerichtig einsetzen.
Deoder 22-pin
(10881/10883)
Decoder 16-pin
(10880/10882)
Wartung und Pege des Modells
Damit Ihnen Ihre Lokomotive lange Freude bereitet, sind regelmäßig (ca. alle 30 Betriebsstunden) gewisse
Servicearbeiten zweckmäßig.
Bevor Sie mit der Pege und Wartung des Modells beginnen entkuppeln Sie zuerst die Lokomotive vom Tender.
▪ Entkuppeln von Lok und Tender
▪ Reinigung der Radstromkontakte
Radstromkontakte können auf unsauberen Schienen leicht verschmutzen. Bitte entfernen Sie vorsichtig mit einem
kleinen Pinsel den Schmutz an den gekennzeichneten Stellen.
6
6
8072152920.indd 6 01.12.2016 10:57:17
Page 7
72153 72152
PluX
22
78153
▪ Schmierung
Versehen Sie die im Schmierplan gekennzeichneten Stellen mit nur kleinen Öltropfen. Wir empfehlen den ROCOÖler Art. Nr 10906. Dazu erst das Tendergehäuse abnehmen (siehe Kapitel: Entkuppeln von Lok und Tender).
Zur Schmierung der Getriebeteile (Zahnräder, Schnecke) empfehlen wir das ROCO-Spezialfett 10905. Im
Falle der Schmierung diese Teile bitte nicht ölen.
▪ Haftreifenwechsel
Die Haftreifen mit einer Nadel oder mit einem feinen Schraubendreher abziehen. Beim Aufziehen der
neuen Haftreifen bitte darauf achten, dass dieser
sich nicht verdreht.
8072152920.indd 7 01.12.2016 10:57:17
7
7
Page 8
72152
PluX
22
72153
78153
▪ Kohlebürstenwechsel

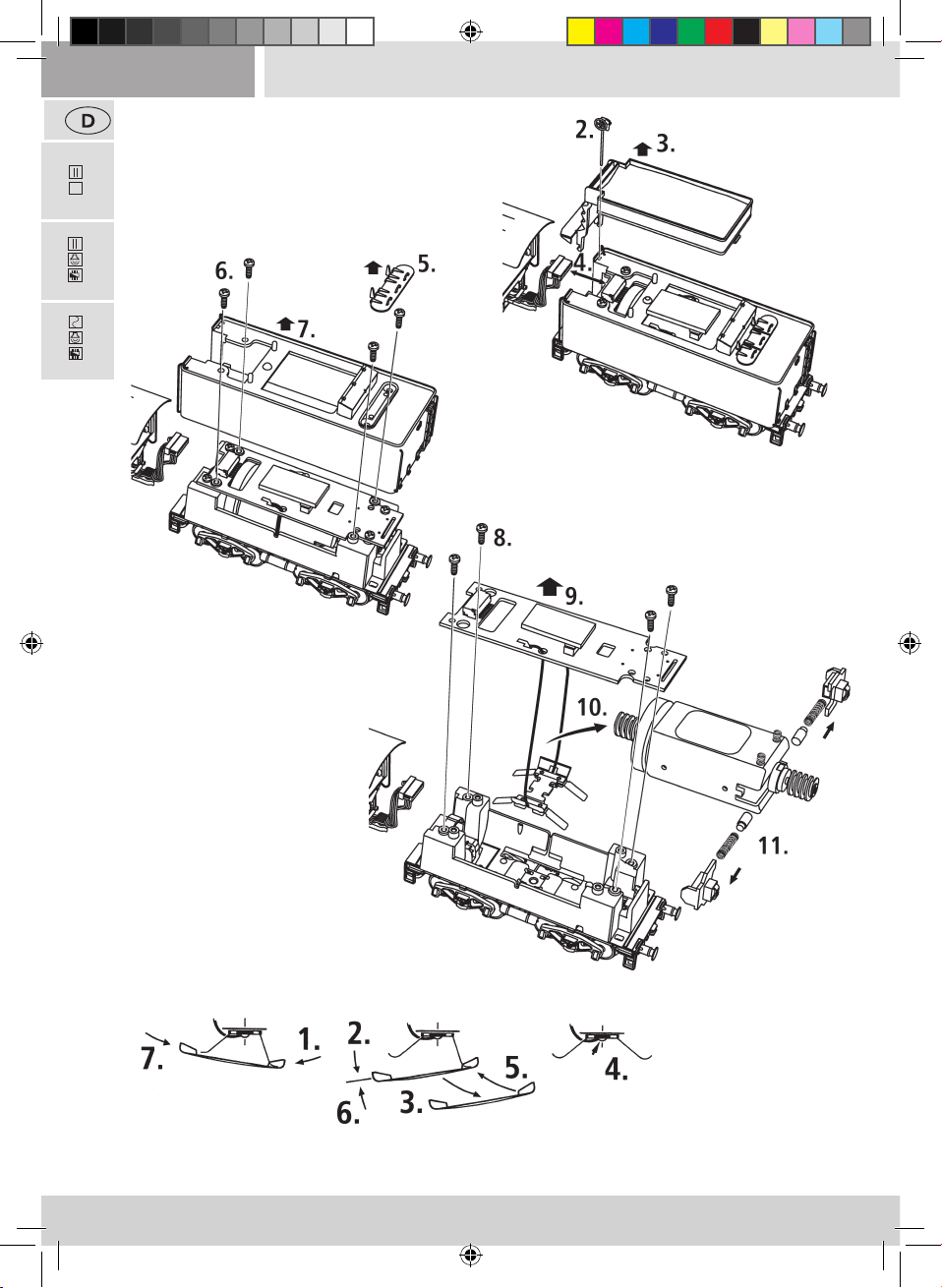

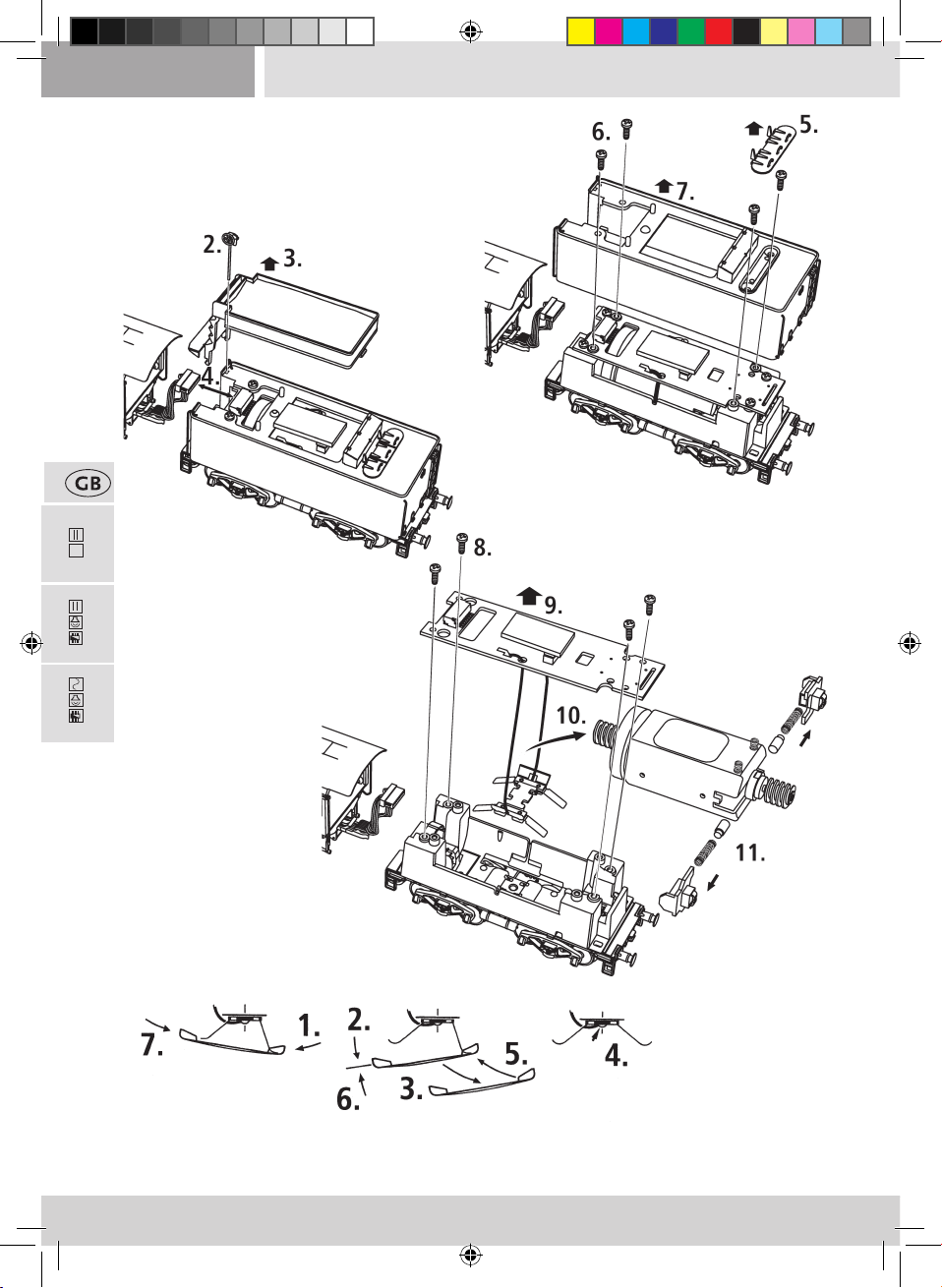

Entkuppeln von Lok und Tender (sie Kapitel: Entkuppeln von Lok und Tender) Tendergehäuse abnehmen.
Danach wird der Motor ausgebaut und die Kohlebürsten ausgewechselt.
▪ Schleiferwechsel (nur für 78153)
▪ Zusammenbau
Achten Sie beim Zusammenbau wieder auf die richtige Lage der Kontakte!
8
8
8072152920.indd 8 01.12.2016 10:57:18
Page 9
72153
78153
Der Sounddecoder
▪ Funktionstastenbelegung der S 160 1882 (Auslieferungszustand)
Die Lok ist ab Werk auf die Adresse 03 eingestellt.
F-Taste
Funktion
F1 Fahrsound
F2 Pfeife
F3 Pfeife
F4 Schanerp
F5 Kohleschaufeln
F6 Rangiergang
F7 Luftpumpe
F8 Injektor
F9 Kupplung
F11 Abschlammen
F12 Pfeife
F13 Entwässern (nur wenn F1 aktiv ist)
F14 Mute - Taste
F15 Weichenquietschen
F20 Klapperschlange
▪ Lokeinstellungen
Der in dieser Lok enthaltene Sounddecoder der Firma ZIMO wurde optimal auf die Lok eingestellt. Dennoch können Sie viele Decoder-Eigenschaften Ihren Wünschen anpassen. Dazu lassen sich bestimmte Parameter (die so
genannten CVs – Conguration Variable – oder Register) verändern.
Prüfen Sie aber vor jeder Programmierung, ob diese tatsächlich notwendig ist. Falsche Einstellungen können dazu
führen, dass der Decoder nicht richtig reagiert.
Für einen hohen Fahrkomfort ist der Decoder werkseitig auf 28/128 Fahrstufen vorprogrammiert. Damit ist er mit
allen modernen DCC- und Motorola2)-Steuergeräten einsetzbar.
Der Sounddecoder wurde speziell für die zusätzlichen Funktionen verändert und darf nicht gegen einen
im Handel erhältlichen Decoder ausgetauscht werden.
Soll die Lok umprogrammiert werden, darf nur die Lok auf dem Programmiergleis stehen.
8072152920.indd 9 01.12.2016 10:57:18
9
9
9
Page 10
72153
78153
▪ CV-Liste der S 160 1882
CV Name Werte Default
Werte
1 Adresse (= kurze Adresse) 01 – 99 3
2 Anfahrspannung (kleinste Kriechgeschwindigkeit) 01 – 252 8
3 Beschleunigungszeit (vom Stillstand bis Maximalgeschwindigkeit) 00 – 255 30
4 Bremszeit (von Maximalgeschwindigkeit bis Stillstand) 00 – 255 16
5 Maximalgeschwindigkeit 00 – 252 160
6 Mittengeschwindigkeit (bei mittlerer Fahrstufe)
Wert 1 entspricht 1/3 von Vmax. (CV5)
7 Decoderversionsnummer (nur lesen! Lesbar nur an lesefähigen Ver-
stärkern/Zentralen).
Wichtig! Für die Nutzung der
größer als CV255: Mit der kurzfristigen Programmierung der CV7 wird
nur der anschließende Programmierzugri mit dem Wert 10 um 100
CV-Plätze erhöht (also CV166 greift dann z.B. auf CV266 zu!) Wert 20
um 200 CV-Plätze erhöht
8 Reset-Funktion Zurücksetzen aller Werte auf Werkseinstellung;
(An lesefähigen Verstärkern/Zentralen ist die Herstellererkennung
lesbar)
multi
MAUS zum Erreichen von CV´s
00 – 252 1
08 = Reset
13 Analogmodus F1 bis F8 (00 – keine Funktion im Analogmodus)
01 – Funktion F1 02 – Funktion F2
04 – Funktion F3 08 – Funktion F4
16 – Funktion F5 32 – Funktion F6
64 – Funktion F7 128 – Funktion F8
Achtung! Beim Aktivieren von mehreren Funktionen über die CV‘s im
Analogbetrieb, kommt es zur gleichzeitigen Ausführung
14 Analogmodus F9 bis F12, sowie Stirnlicht
04 – Funktion F9
08 – Funktion F10
16 – Funktion F11
32 – Funktion F12
64 – Analogbetrieb ohne Verzögerung möglich (CV3, CV4)
128 –Analogbetrieb geregelt
17+18Lange Adresse (Vorraussetzung: In CV29 ist die lange Adresse einge-
schalten)
29 Einstellungen 14
266 Gesamtlautstärke aller Geräusche 00 – 255 64
287 Bremssoundschwelle (Je größer der Wert, umso früher wird beim
Bremsen das Bremsgeräusch gestartet)
00 – 255 1
00 – 255 195
100 – 9999
00 – 255 100
10
10
8072152920.indd 10 01.12.2016 10:57:18
Page 11
72153
78153
▪ Betrieb mit DCC-Zentrale (
Da die
multi
MAUS/
multi
MAUS
pro
multi
MAUS/
multi
über 20 Funktionstasten und einer Lichttaste verfügt, ist die Bedienung beson-
MAUS
pro
)
ders komfortabel.
Programmierarten
Wir empfehlen: Direkt CV-Programmierung (byteweise) oder POM-Modus (Programmierung am Hauptgleis). Das
multi
MAUS/
Programmieren ist im Handbuch der
multi
Auslesen:
Mit einer entsprechenden Ausrüstung (z.B. Z21 10820 / Rocomotion 10785 oder multiZENTRALE
MAUS
pro
beschrieben.
PRO
10830) können
Sie die Werte byte- und bitweise auslesen.
▪ Zusatzfunktionen
Eine Fülle anderer, jedoch wohl recht selten benötigter Einstellmöglichkeiten hinsichtlich Fahrstufenkurve, Lastnachregelungseinstellung oder Geräuschsynchronisation können Sie im ausführlichen Handbuch in Erfahrung
bringen. Bitte beachten Sie hierzu die Anleitung MX645P16 auf www.zimo.at
▪ Betrieb mit Märklin1) 6021
Mehr Funktionen
Sie haben beim ersten Probieren sicherlich bemerkt, dass im Auslieferungszustand nicht alle Funktionen wie in der
„Funktionstastenbelegung“ beschrieben erreichbar sind.
1)
Um mehr Funktionen mit der Märklin
Auslieferungszustand aktiviert und um eins höher als die reguläre Adresse.
Beispiel
Adresse (CV1) = 3 (Auslieferungszustand)
2. Adresse = 4
6021 ansprechen zu können gibt es für Sie die 2. „Adresse“. Diese ist im
▪ Programmieren mit Märklin1) 6021
Hinweis: Der DIP-Schalter #2 an der Hinterseite der Märklin
geschalten sein.
1. Fahrtregler auf ‚0‘ stellen
2. stop + go ca. 1sec. drücken um Reset auszulösen (alternativ die Station Aus/Einstecken)
3. stop drücken
4. Adresse oder ‚80‘ eingeben
5. Während dem Betätigen der Fahrtrichtungsumkehr go drücken
6. CV bei Märklin
1)
6021 zweistellig wie eine Lokadresse eingeben (CV1-79 möglich)
7. Fahrtrichtungsumkehr betätigen
8. Wert zweistellig eingeben (1-79 möglich, für den Wert 0: ‚80‘ eingeben)
1)
6021 muss zum Programmieren ein-
▪ Betrieb mit Märklin1) Mobile Station
Achtung!
In der Märklin1) Mobile Station Datenbank sind nur Märklinloks enthalten.
Für das Anlegen von Roco Lokomotiven in der Märklin
salnummern 36330/37962. Diese sind folgendermaßen einzustellen:
8072152920.indd 11 01.12.2016 10:57:18
1)
Mobile Station verwenden Sie dazu eine von zwei Univer-
11
11
Page 12
78153
Lok in der Datenbank anlegen:
1. Der Drehregler muss auf 0 stehen
2. „Esc“-Taste drücken.
3. Mit Drehregler zu Menüpunkt „Neue Lok“.
4. Drehregler drücken.
5. Mit dem Drehregler zum Menüpunkt „Datenbank“.
6. Drehregler drücken.
7. Mit dem Drehregler eine der beiden Universalnummern auswählen (empfohlen wird mit der 36330 zu beginnen);
8. Drehregler drücken.
Einstellen der richtigen Adresse:
1. „Esc“-Taste drücken;
2. Mit dem Drehregler zu Menüpunkt „Lok ändern“.
3. Drehregler drücken;
4. Menüpunkt „Adresse“ wählen;
5. Drehregler drücken;
6. Die Adresse der Lok wählen;
7. Drehregler drücken.
Sollte die Lok jetzt nicht fahren, dann die Lok aus der Datenbank löschen:
1. „Esc“-Taste drücken;
2. Mit Drehregler den Menüpunkt „Lok löschen“ wählen
3. Drehregler drücken.
4. Nochmals Drehregler drücken um zu bestätigen.
Wiederholen Sie die Schritte
„Lok in der Datenbank anlegen“ (1 - 8) und ˝
Einstellen der richtigen Adresse“ (1-7) mit der Nummer 37962.
Sollte es immer noch Probleme geben so löschen Sie nochmals die Lok aus der Datenbank.
Wiederholen Sie die Schritte
„Lok in der Datenbank anlegen“ (1 - 8) nur das Sie bei Punkt 5 zum Menüpunkt „Adresse“ gehen, und bei Punkt 7
die Adresse ihrer Lok einstellen.
Suchen Sie über den Drehregler das gewünschte Symbol aus, und bestätigen Sie die Eingabe mit dem Drehregler.
Die Funktionen F1– F4 können mit den 4 linken Tasten der Mobile Station aufgerufen werden. Dabei entspricht die
oberste Taste der Funktion F1. Die aktivierten Funktionen können aber nicht im Display angezeigt werden.
▪ Programmieren mit Märklin1) Mobile Station
1. „ESC“-Taste drücken
2. Nach Rechts drehen „LOK ÄNDERN“ --> OK drücken
3. 2x nach Links drehen „REG“ --> OK drücken
4. Drehen bis der gewünschte CV blinkt --> OK drücken
5. Drehen bis der gewünschte Wert blinkt --> OK drücken
Die Lok bestätigt das Programmieren mit kurzem Blinken.
Der Wagen bestätigt das Programmieren mit Blinken der Innenbeleuchtung und zusätzlichen Tönen.
12
12
8072152920.indd 12 01.12.2016 10:57:18
Page 13
Table of Content
Introduction .......................................................................................................................... 14
Starting locomotive operation
▪ Prior to initial commissioning ........................................................................................... 15
▪ Running the model in ........................................................................................................ 15
▪ Operating instructions ...................................................................................................... 15
▪ Fittings ...............................................................................................................................15
▪ Retrofitting a PluX decoder (only for item 72152)............................................................... 16
Maintenance of the model
▪ Decoupling of locomotive and tender ............................................................................... 16
▪ Cleaning of wheel contact ................................................................................................ 16
▪ Lubrication ........................................................................................................................ 17
▪ Replacement of traction tyres ............................................................................................ 17
▪ Replacement of the carbon brushes .................................................................................. 18
▪ AC pick up (only for 78153)................................................................................................. 18
▪ Assembly ........................................................................................................................... 18
The Sounddecoder (only for 72153 and 78153)
▪ S 160 1882 function key allocation (delivery state) ........................................................... 19
▪ Locomotive Settings ......................................................................................................... 19
▪ CV- list for the S 160 1882 .................................................................................................. 20
▪ Operation with a DCC Command Station (
multi
MAUS/
multi
▪ More Functions ................................................................................................................. 21
▪ Operation with Märklin1) 6021 .......................................................................................... 21
▪ Programming with Märklin1) 6021 ..................................................................................... 21
1)
▪ Operation with Märklin
▪ Programming with Märklin
Mobile Station ................................................................... 21 – 22
1)
Mobile Station ..................................................................... 22
MAUS
pro
) .......................... 21

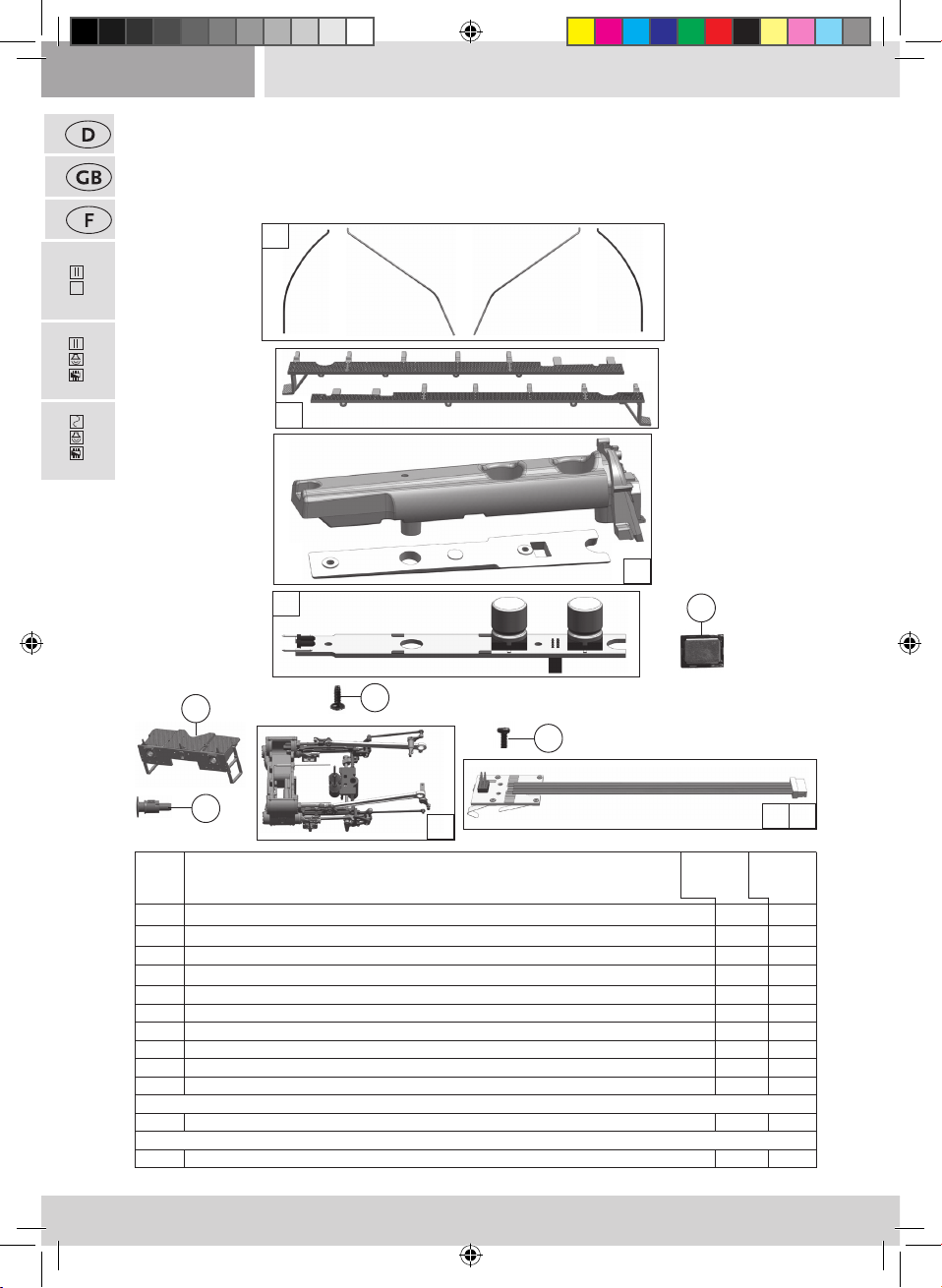

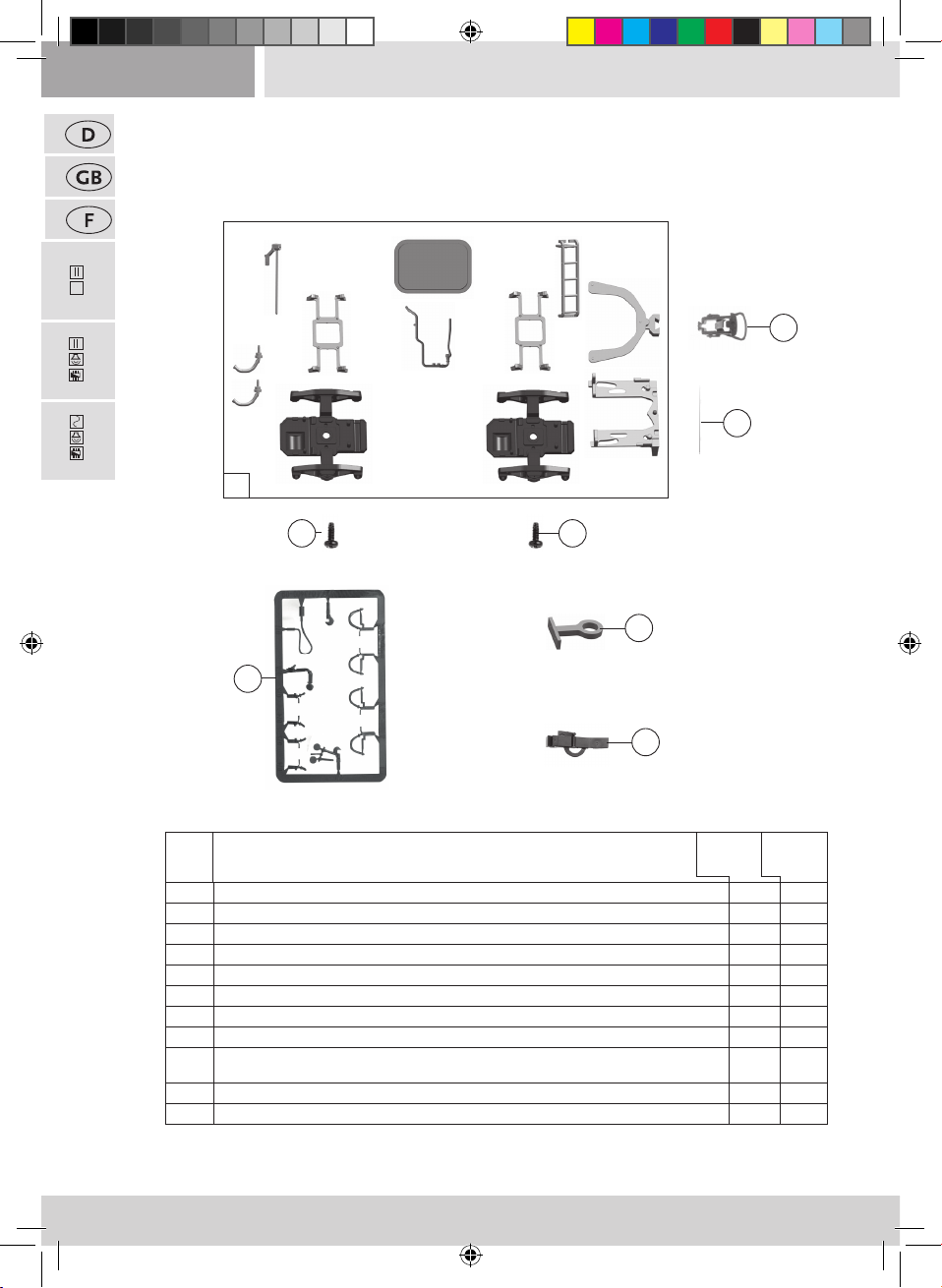

Replacement parts ........................................................................................................ 33 – 39
Signs & symbols
Plux
Direct current with interface
22
Direct current with sound and decoder
Alternating current with sound and decoder
1) “Märklin“ is the registered trademark of the Gebr. Märklin & Cie. GmbH Göppingen
2) „Motorola“ is the registered trademark of the Motorola Inc., Tempe-Phoenix (Arizona/USA)
8072152920.indd 13 01.12.2016 10:57:18
13
13
13
Page 14
Introduction
Dear model railway fan,
Thank you very much for purchasing our S 160 1882 model. These operating instructions will
help you to take advantage of the comprehensive functions of your S 160 1882.
We hope that you enjoy your product and wish you a pleasant journey!
Your Roco Team
Attention! Applies to sound design! When using a sound decoder that is not the factory-installed ZIMO sound
decoder, it must be ensured that the decoder output voltage on the capacitor output is no greater than 15 V.
14
14
8072152920.indd 14 01.12.2016 10:57:18
Page 15
72153 72152
PluX
22
78153
Starting locomotive operation
▪ Prior to initial commissioning
In order to prevent poor running characteristics or damage from occurring, the coupling rod bearings on your locomotive must be oiled prior to undertaking the initial commissioning. We recommend using the ROCO oiler 10906
▪ Running the model in
During the rst ve minutes the locomotive should run at medium speed. Before use is advisable to let the loco
go around about 30 minutes forwards and 30 minutes backwards without load, to obtain and optimal circuit and
best tractive power.
▪ Operating instructions
The smallest radius this model should run is R2 (358 mm) of the Roco track system (model without tubes protecting
pistons). Your locomotive will run smoothly on clean tracks only. For this purpose we recommend using item no.
46400, Roco track cleaning van, or item no. 10002, Roco track cleaning rubber, for removing heavy dirt.

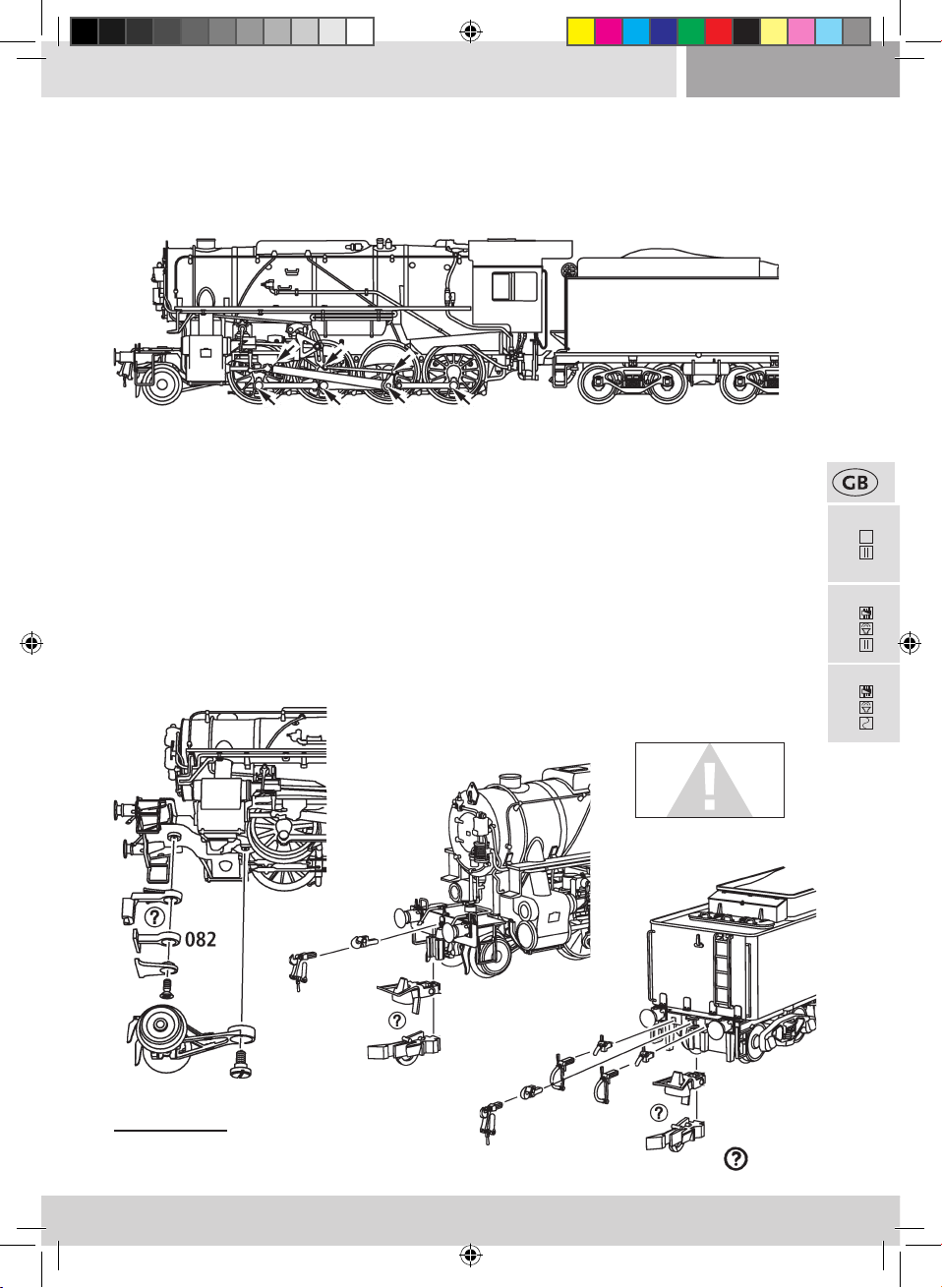

▪Fittings

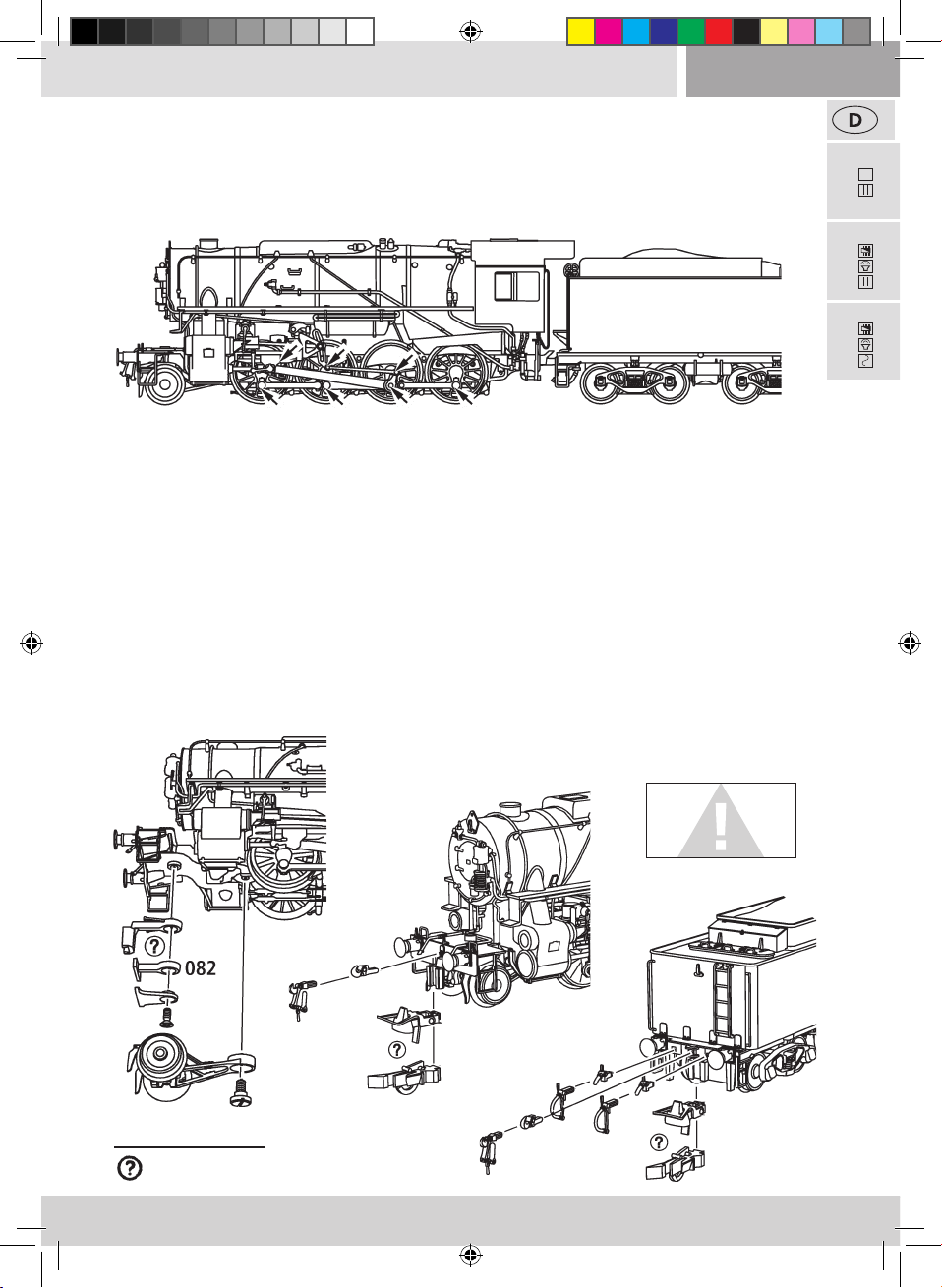

Operation is possible with dierent couplings. We recommend using the Roco close coupling. In the enclosed
accessory bag you will nd small kits to be tted on your locomotive. please mount them cautiously.
Use glue
only if
indicated!
Optional
8072152920.indd 15 01.12.2016 10:57:18
15
15
15
Page 16
72152
PluX
22
72153
78153

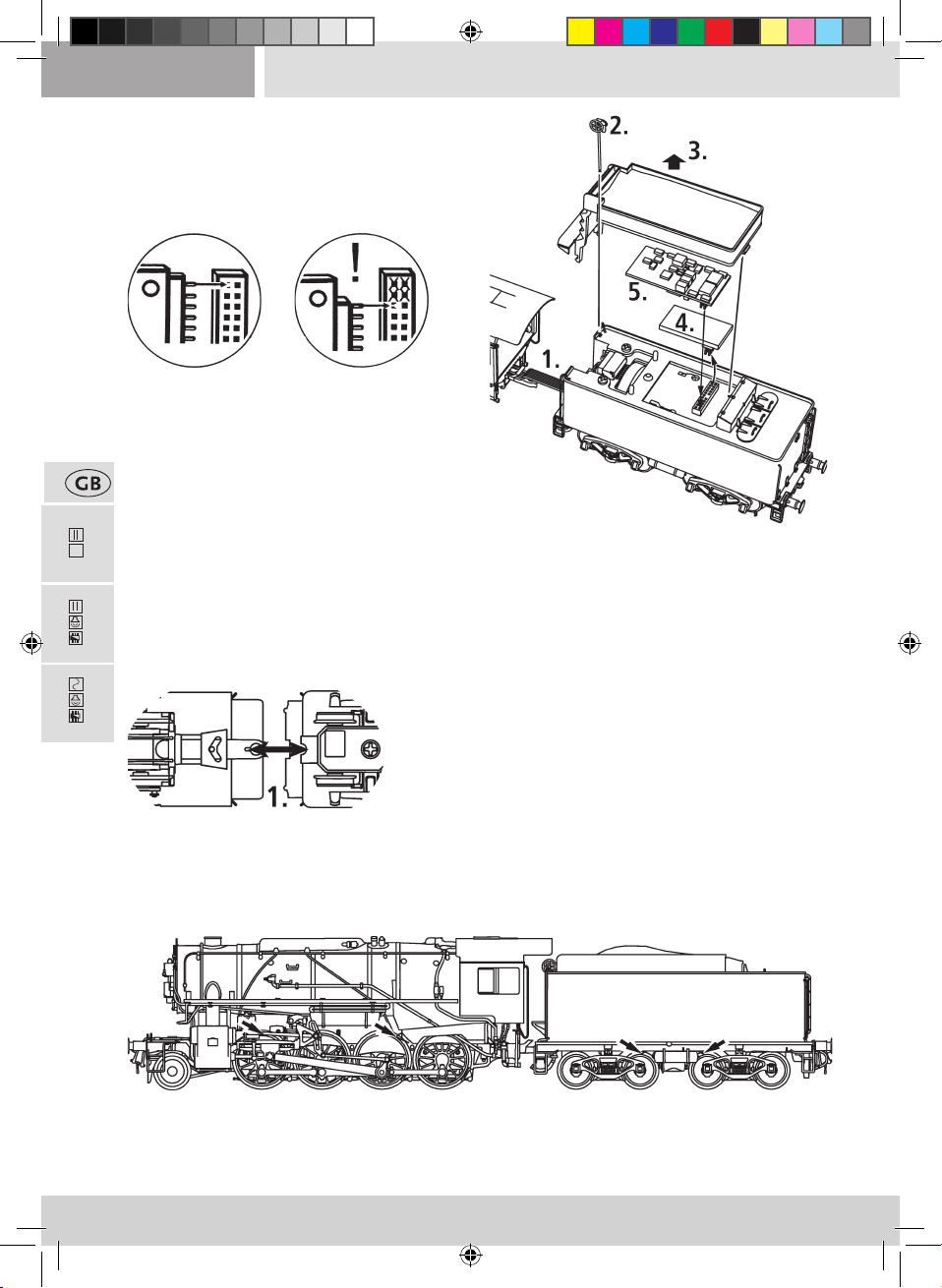

▪ Retrofitting a PluX decoder (only for Item 72152)
Remove the jumper from the interface.
Finally put the plug of the chip into the interface as shown.
Deoder 22-pin
(10881/10883)
Decoder 16-pin
(10880/10882)
Maintenance of the model
In order to ensure that your locomotive provides you with many years of pleasure, certain service work at regular
intervals (approx. every 30 operating hours) is advisable.
Before commencing care and maintenance work on the model, rst uncouple the locomotive from the tender.

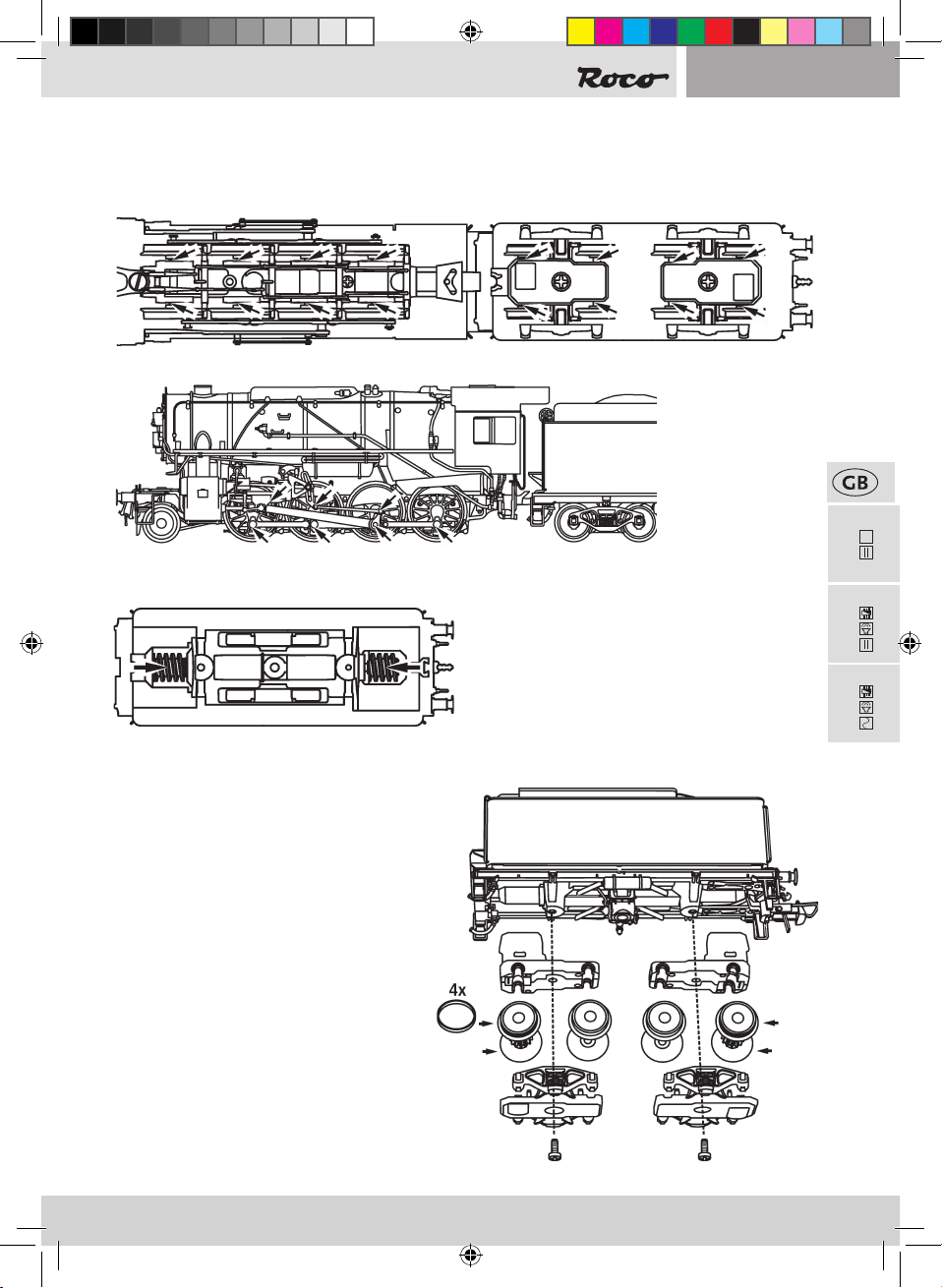

▪ Decoupling of locomotive and tender
▪ Cleaning of the wheel-current contacts
Wheel contacts easily get dirty on tracks which are not entirely clean. Use a small brush to remove dirt from spots
marked.
16
16
8072152920.indd 16 01.12.2016 10:57:19
Page 17
72153 72152
PluX
22
78153
▪ Lubrication
Only apply small oil droplets onto the positions as marked in the lubrication plan. We recommend ROCO oiler Art.
No. 10906 (see chapter: Decoupling of locomotive and tender)
In order to lubricate the transmission parts (gear
wheel, screw), we recommend using ROCO special
grease 10905. If lubricated, do not oil these parts.

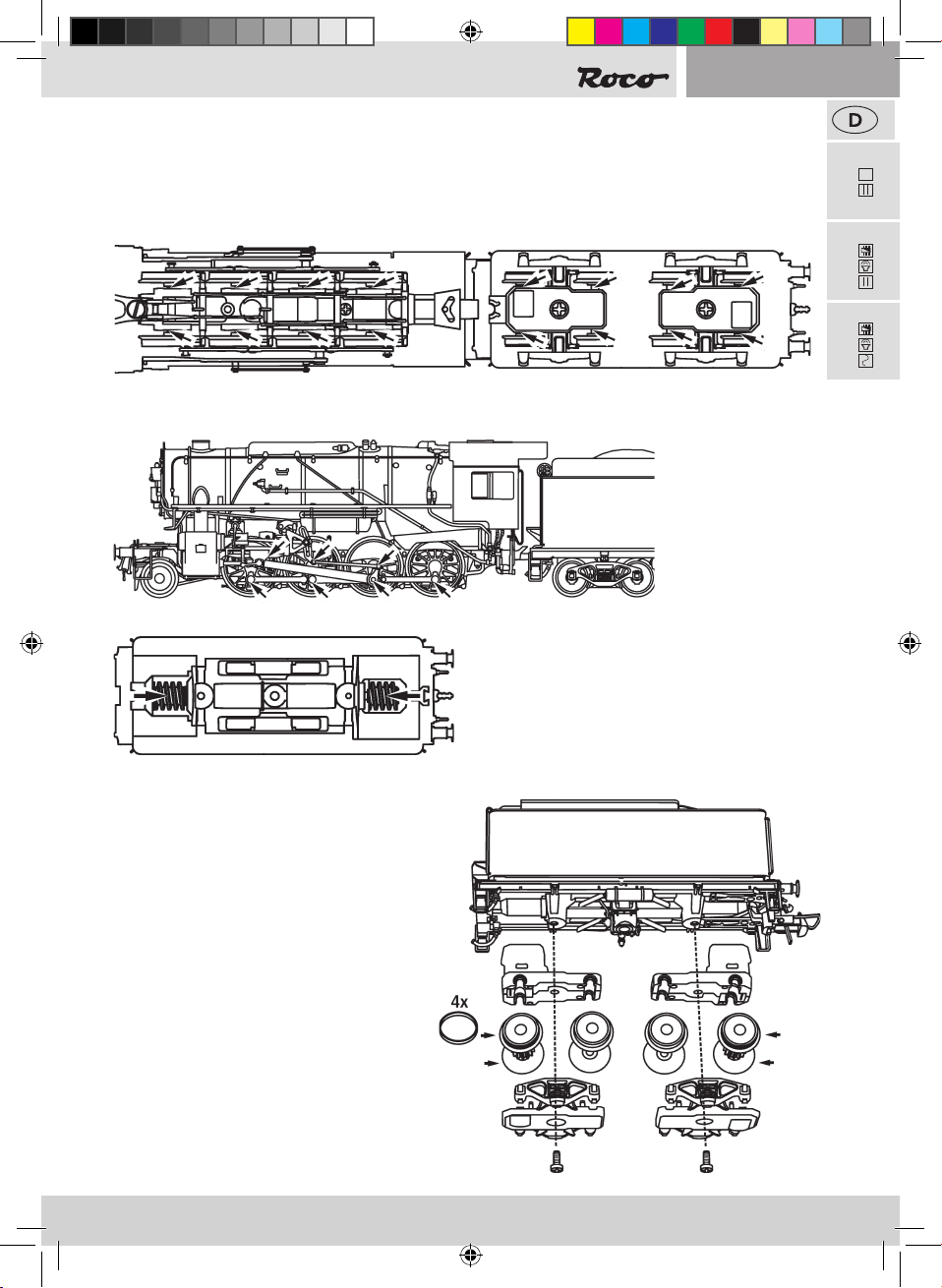

▪ Replacement of traction tyres
Remove boogie blind. Remove the traction tyres using
a needle or a thin screwdriver. When applying the new
traction tyres, please ensure that they do not rotate.
8072152920.indd 17 01.12.2016 10:57:19
17
17
Page 18
72152
PluX
22
72153
78153
▪ Carbon Brush Changing

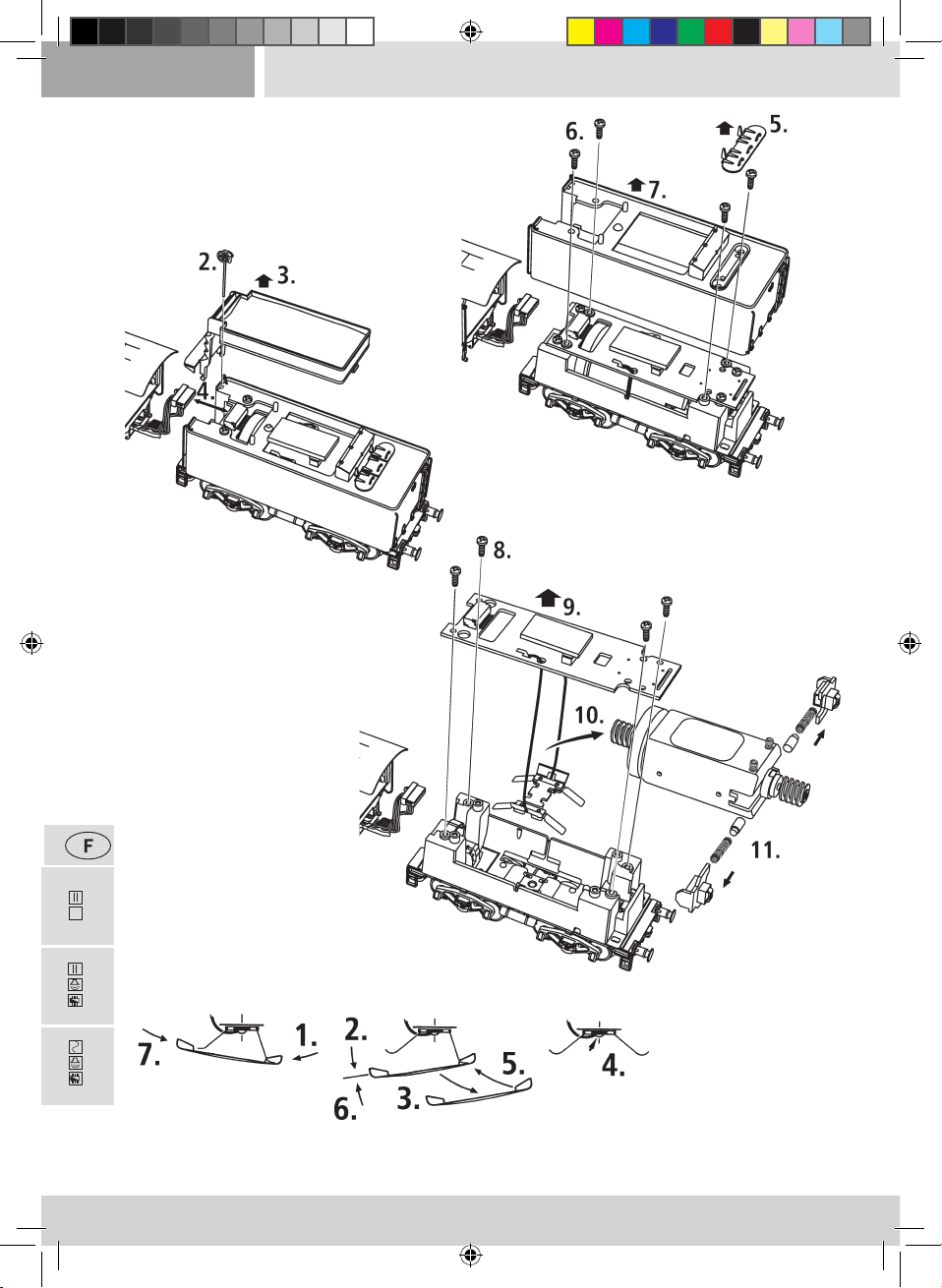

First remove tender body (see chapter: Decoupling of
locomotive and tender)
▪ AC pick up (only for 78153)
▪ Assembly
Pay attention to the correct position of the contacts during assembly.
18
18
8072152920.indd 18 01.12.2016 10:57:19
Page 19
72153
78153
The Sounddecoder
▪ S 160 1882 function key allocation (delivery state)
The factory-set default adress of the lok is 03.
F-Key Function
Travel sound
F1
Whistle
F2
Whistle
F3
Conductor whistle
F4
Scoop of coal
F5
Shunting mode
F6
Air pump
F7
Injector
F8
Coupling
F9
Blow-down
F11
Whistle
F12
Drainage (only if F1 is active)
F13
Mute - key
F14
Squeaking points
F15
Rattlesnake
F20
▪ Locomotive Settings
The Sounddecoder has been optimally adjusted to this locomotive. You can still adapt numerous decoder properties to your wishes however. Certain parameters (referred to as CVs – Conguration Variable – or register) can be
amended.
Please check before each programming if this is really necessary. Incorrect settings can result in the decoder not
reacting correctly.
The decoder is preprogrammed with 128/28 speed steps at the factory for a high level of comfort. This means that
multi
MAUS/
it can be used together with all of the modern DCC (
The Sounddecoder has been especially modied for the additional functions and must not be replaced
with a decoder which is available from a retailer.
If the locomotive is to be reprogrammed, only the locomotive is to be on the programming track.
8072152920.indd 19 01.12.2016 10:57:19
multi
pro
MAUS
) and Motorola2) control devices.
19
19
19
Page 20
72153
78153
▪ CV-Liste der S 160 1882
CV Name Werte Default
Werte
1 Address (= short address) 01 – 99 3
2 Minimum speed (lowest creeping speed) 01 – 252 8
3 Start-up delay (from standstill to maximum speed) 00 – 255 30
4 Braking delay (from maximum speed to stand-still) 00 – 255 16
5 Maximum speed 00 – 252 160
6 Medium speed (at medium running step)
Value 1 corresponds to 1/3 of Vmax. (CV 5)
7 Decoder Version Number (only read! Readable only on reading-capa-
ble ampliers/centres).
Important! Please note when using the
multi
MAUS/
multi
MAUS
pro
in
order to achieve CVs greater than CV255: when undertaking a shortterm programming of CV7, only the subsequent programming access
with the value 10 is increased by 100 CV places (meaning CV166 then
accesses CV266 for example). The value 20 is increased by 200 CV
places.
8 Resetting of all values to the default settings; (With readable amplie-
rs/controllers, the manufacturer ID is readable)
13 Analogue modes F1 - F8 ( 00 – no function in analogue mode)
01 – Function F1 02 – Function F2
04 – Function F3 08 – Function F4
16 – Function F5 32 – Function F6
64 – Function F7 128 – Function F8
Attention! Several things happen at the same time when several functions
are activated via CV’s in analogue operation.
14 Analogue modes F9 - F12
04 – Function F9 08 – Function F10
16 – Function F11 32 – Function F12
17+18Long address (requirement: corresponding CV29 long address setting
is activated)
29 Settings 1 14
266 Total Volume of all Sounds 00 – 255 64
287 Braking Sound Threshold (00: The higher the value, the earlier the
braking sound starts when braking.)
00 – 252 1
08 = Reset
00 – 255 1
00 – 255 195
100 – 9999
00 – 255 100
20
20
8072152920.indd 20 01.12.2016 10:57:19
Page 21
72153
78153
▪ Operation with a DCC Command Station (
As the
multi
MAUS/
multi
pro
MAUS
has 20 function keys and a light button, can be especially comfortably operated.
multi
MAUS/
multi
MAUS
pro
)
Programming modes:
The locomotive and carriages react to all DCC programming modes.
We recommend: direct CV programming (byte by byte) or POM mode (programming on main track).
multi
MAUS/
The programming is described in the
multi
MAUS
pro
manual.
Reading CVs:
With the appropriate equipment (e.g. Z21 10820 / Rocomotion 10785 or multiZENTRALE
the value byte by byte and bit by bit.
PRO
10830), you can read
▪ More Functions
You can find out about a range of other possible set-tings, which are probably very rarely needed, relating to drive
speed curve, load control setting or noise synchronization from the detailed handbook. This can be downloaded as
a pdf document MX645P16 from www.zimo.at
▪ Operating with Märklin1) 6021
More Functions
We are certain that you noticed when trying the set out that not all of the functions which are described in the
“function key mapping“ are available in the delivery state.
1)
So that more functions can be addressed with the Märklin
Example
Address (CV1)=3 (default state)
nd
2
address=4
6021, you have
▪ Programming with Märklin1) 6021
Note: programming is only possible if DIP switch #2 on the back of the Märklin
1. set the speed controller to ‘0’
2. press stop+go for approx. 1 sec. in order to trigger reset (or disconnect/connect the Station)
3. press stop
4. enter the address or ‘80’
5. press go during the activation of the change in the direction of travel
6. enter the CV at Märklin
1)
6021 in two gures in the form of a locomotive address (CV1-79 possible)
7. activate the change in the direction of travel
8. enter the value in two gures (1-79 possible, enter ‘80’ for value 0)
1)
6021 has been activated.
▪ Operation with Märklin1) Mobile Station
Attention!
Only Märklin1) locomotives are included in the Märklin1) Mobile Station Databank.
For docking Roco Locomotives in the Märklin
They are to be set this way:
8072152920.indd 21 01.12.2016 10:57:19
1)
Mobile Station, use one of the two universal numbers 36330/37962.
21
21
Page 22
78153
Dock the locomotive in the databank:
1. The knob must be set to 0.
2. Press the ESC button.
3. Turn the knob to the menu option (“New Locomotive”).
4. Press the knob.
5. Turn the knob to the menu option (“Databank”).
6. Press the knob.
7. Choose one of the two universal numbers with the knob (we recommend starting with 36330)
8. Press the knob
Setting the Correct Address:
1. Press the ESC button
2. Move to menu option (Change Locomotive”) with the knob
3. Press the knob.
4. Choose menu option (“Address”)
5. Press the knob.
6. Choose the address of the locomotive
7. Press the knob.
In the case that the locomotive does not run, erase the locomotive from the databank:
1. Press the ESC button
2. Choose the menu option (Erase Locomotive)
3. Press the knob
4. Press the knob again to conrm
Repeat the steps
“Dock the Locomotive in the databank” (1-8) and “Setting the Correct Address” (1-7)
Should there still be problems, delete the locomotive from the databank again.
Repeat the steps
“Dock the Locomotive in the databank” (1-8), except that at step 5 you go to the menu option (“Address”), and at
step 7 you should set the address of your locomotive.
Look for the desired symbol with the knob, and conrm your choice with the knob.
The functions F1 – F4 can be accessed with the 4 left side buttons on the Mobile Station. The top button is for
function F1. However, the activated functions cannot be shown in the display.
▪ Programming with Märklin1) Mobile Station
1. Press the “ESC” button
2. Rotate to the right “EDIT LOC” --> press OK
3. Rotate 2x to the left to “REG” --> press OK
4. Rotate until the required CV ashes --> press OK
5. Rotate until the required value ashes --> press OK
The locomotive conrms the programming by ashing briey.
The carriage conrms the programming by the interior lighting ashing and with additional sounds.
22
22
8072152920.indd 22 01.12.2016 10:57:20
Page 23
Table des matières
Introduction ......................................................................................................................... 24
Mise en service de votre locomotive
▪ Avant la première mise en marche .................................................................................... 25
▪ Rodage du modèle ............................................................................................................. 25
▪ Précautions d‘exploitation ................................................................................................. 25
▪ Les attelages ...................................................................................................................... 25
▪ Post-montage d’un décodeur PluX (pour rèf. 72152) ......................................................... 26
Maintenance et entretien du modèle
▪ Découplage de la locomotive et du tender ....................................................................... 26
▪ Nettoyage des contacts d’alimentation des roues ............................................................ 26
▪ Lubrication ...................................................................................................................... 27
▪ Changement des pneus superadhérents ........................................................................... 27
▪ Changement de balai de charbon ...................................................................................... 28
▪ Fotteur pour Systeme (pour rèf. 78153) .............................................................................. 28
▪ Assemblage ....................................................................................................................... 28
Le décodeur
▪ Aectation des touches de fonction de la S 160 1882 (à la livraison) ................................ 29
▪ Réglages de la locomotive ................................................................................................. 29
▪ Liste S 160 1882 ................................................................................................................. 30
▪ Système avec centrale DCC (
multi
MAUS/
multi
▪ Fonction complémentaire ................................................................................................. 31
1)
▪ Système avec Märklin
▪ Programmation avec Märklin
▪ Système avec Märklin
▪ Programmation avec Märklin
6021 .............................................................................................. 31
1)
1)
6021 .................................................................................. 31
Mobile Station .................................................................... 31 – 32
1)
Mobile Station .................................................................. 32
MAUS
pro
) ................................................. 31
Liste des pièces de rechange ........................................................................................ 33 – 39
Signes et symboles
Plux
Courant continu avec interface
22
Courant continu avec son et décodeur
Courant alternatif avec son et décodeur
1) Le nom „Märklin“ est une marque déposée de la société Gebr. Märklin & Cie. GmbH, Göppingen
2) Le nom „Motorola“ est une marque déposée de la société Motorola Inc., Tempe-Phoenix (Arizona/USA)
8072152920.indd 23 01.12.2016 10:57:20
23
23
23
Page 24
72152
PluX
22
72153
78153
Introduction
Cher amateur de modélisme ferroviaire,
Nous vous remercions d’avoir acheté notre modèle de la S 160 1882. La présente notice d’utilisation devrait vous aider à utiliser les diverses fonctions de votre S 160 1882.
Nous vous souhaitons de bien vous amuser et bonne route !
L’équipe Roco
Attention ! Valable pour la version sonore ! Si un autre décodeur sonore est employé à la place du décodeur
sonore ZIMO prémonté, veuillez vérier que la tension de sortie du décodeur ne dépasse pas les 15 V à la sortie
du condensateur.
24
24
8072152920.indd 24 01.12.2016 10:57:20
Page 25
72153 72152
PluX
22
78153
Mise en service de votre locomotive
▪ Avant la première mise en marche
Pour éviter les mauvaises propriétés de fonctionnement ou les vices, il s’impose d’huiler les paliers des tiges d’accouplement avant la première mise en marche. Pour ce faire nous conseillons l’huileur ROCO 10906.
▪ Rodage du modèle
An d‘assurer les meilleures conditions de marche tranquille et de traction puissante à votre modèle nous vous
conseillons un rodage du modèle de 30 minutes environ en marche avant et d‘ autres 30 minutes en marche arrière.
Pendant cette période la marche doit se faire »haut le pied«.
▪ Précautions d‘exploitation
Le rayon minimal admissible du modèle present est xe à 358 mm, soit le rayon R2 des voises Roco. Une marche impeccable de votre modèle n‘est réalisable que sur des voies vraiment propres. A ces ns nous vous recommandons
notre wagonnettoyeur Roco réf. 46400 ou - en cas d‘un encrassement plus considérable de la voie - notre gomme
de nettoyage Roco réf. 10002.

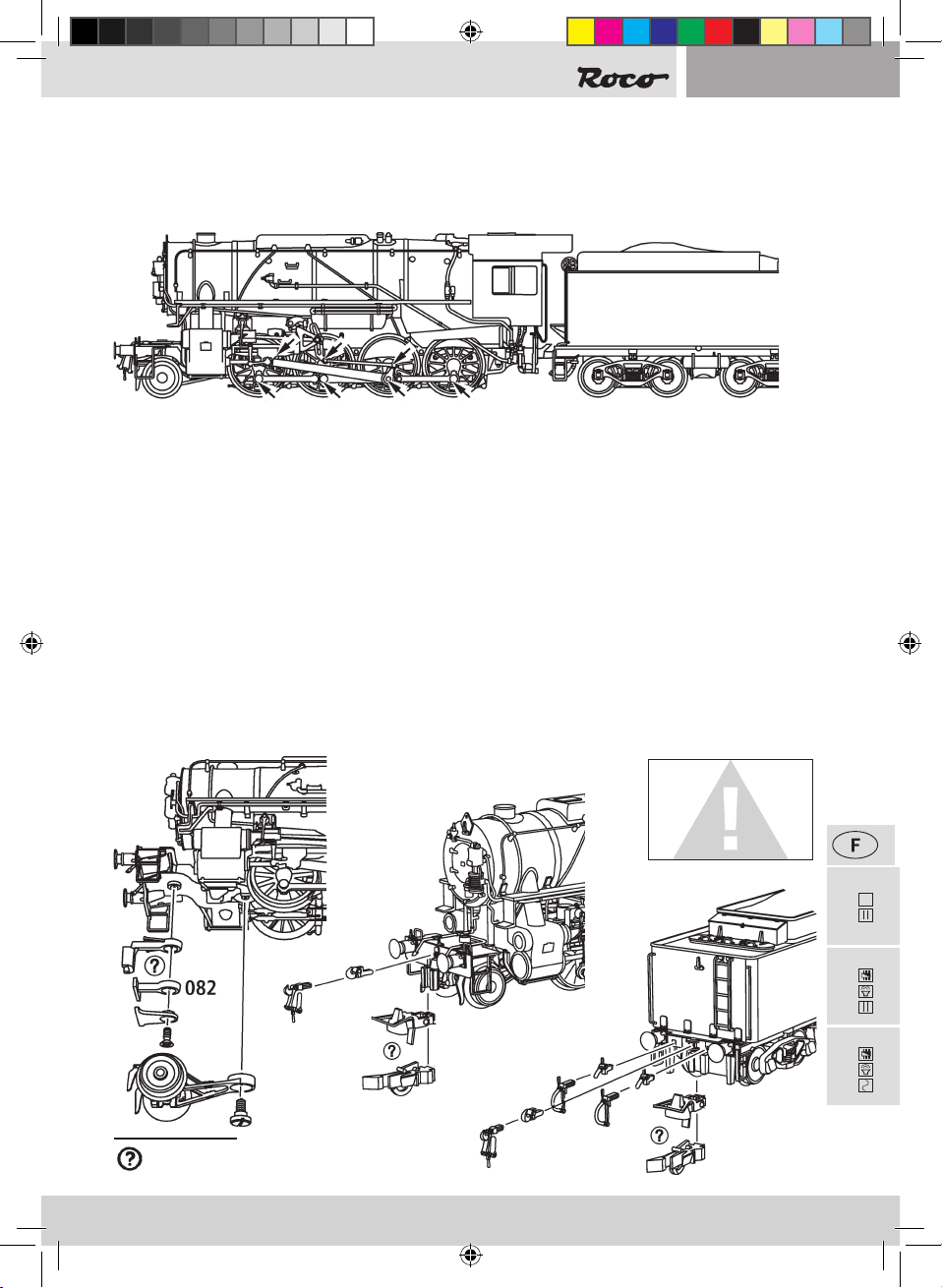

▪Les attelages
En vue d‘une exploitation pratique sur votre rèseau vous pouvez choisir parmi plusieurs types d‘attelages conformes aux diérents systémes d‘attelage pratiqués en H0. Nous vous recommandons l‘emploi de l‘attelage court
Roco. Le sachet joint comprend entre autres des petites pièces de nition conformes à la réalite et à rapporter avec
précaution par le modéliste si désiré.
N‘utilisez de la colle
qu‘aux endroits ex-
pressément indiqués aux
dessins!
à choisir
8072152920.indd 25 01.12.2016 10:57:20
25
25
Page 26
72152
PluX
22
72153
78153
▪ Post-montage d’un décodeur PluX pour rèf. 72152
Ensuite la che de shuntage de l‘interface (à conserver!) et
enchez nalement la che du module de télécommande
aux prises de l‘interface. Veillez à la position correcte de
la che.
Déodeur 22-pin
(10881/10883)
Déodeur 16-pin
(10880/10882)
Maintenance et entretien du modèle
Pour que vous protiez longtemps de votre locomotive, certains travaux de service réguliers (environ toutes les 30
heures de fonctionnement) sont indispensables.
Avant de commencer avec l’entretien et la maintenance du modèle, découplez tout d’abord la locomotive du tender.

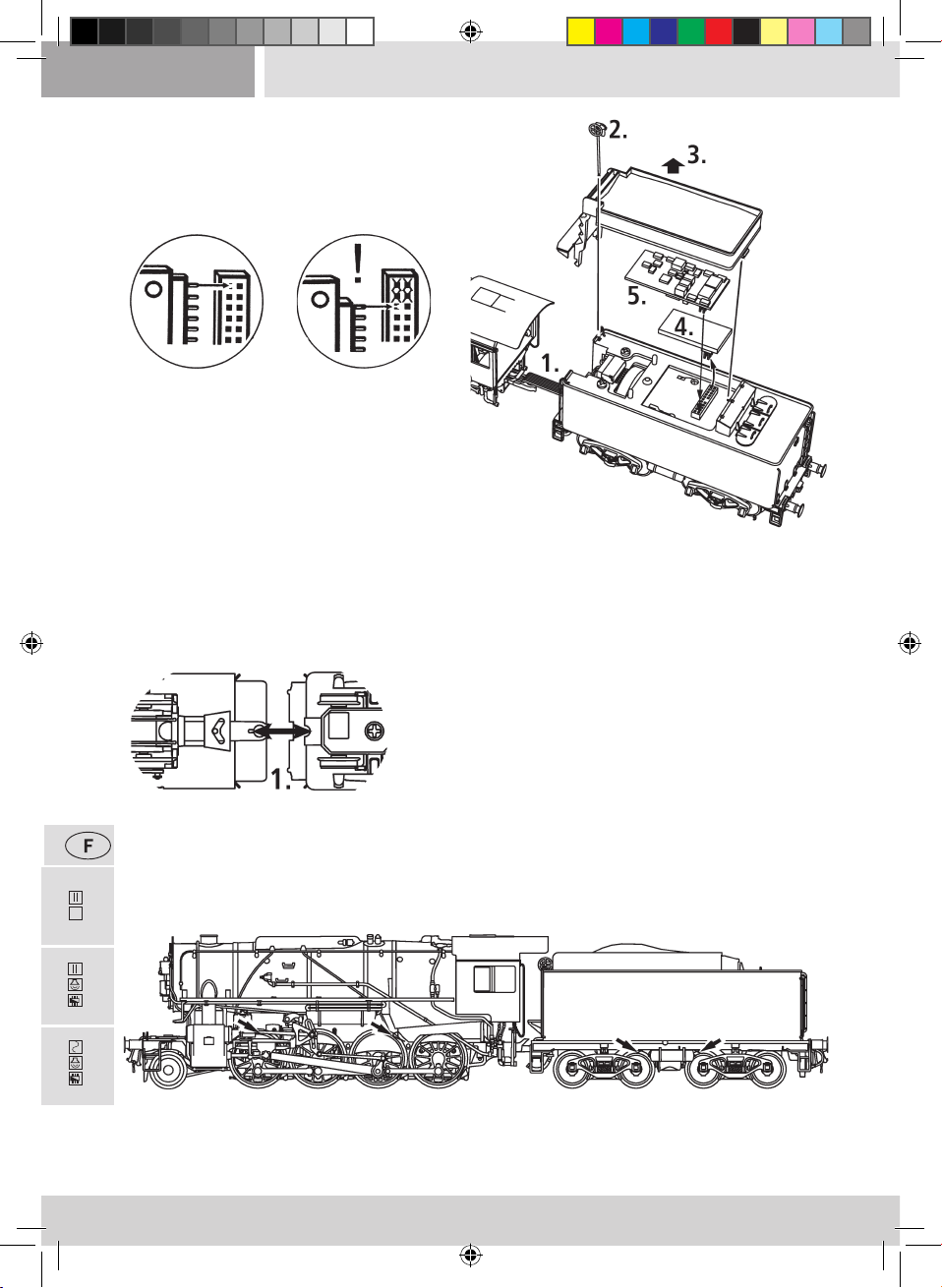

▪ Découplage de la locomotive et du tender
▪ Nettoyage des contacts d’alimentation des roues
Les lames de contact risquent de s‘encrasser rapidement sur des voies poussiéreuses. Veuillez enlever la poussiére
aux endroits marqués.
26
26
8072152920.indd 26 01.12.2016 10:57:20
Page 27
72153 72152
PluX
22
78153
▪ Lubrication
N‘appliquez qu‘une tout petite goutte aux endroits indiqués par le plan de graissage après avoir démonté la
caisse du tender.
Pour lubrier les éléments de l’entraînement (pignons,
vis sans n) nous vous conseillons la graisse spéciale
ROCO 10905. En cas de lubrication, ne pas huiler ces
éléments.
▪ Èchange des bandages d‘adhérence
Démontez d‘abord les ancs de bogies.
Elevez les bandages d‘adhérence à l‘aide d‘une aiguille
ou d‘un tourne-vis n. Lors du montage des nouveaux
bandages veuillez veiller à ce que les bandages ne
soient pas tordues.
8072152920.indd 27 01.12.2016 10:57:20
27
27
Page 28
72153
78153
72152
PluX
22
72153
78153
▪ Changement de balai de charbon
Démontez la caisse du tender (voir le chapitre:
Découplage de la locomotive et du tender). Sortez
ensuite le moteur de son logement et échangez
nalement le balais.
▪ Fotteur pour Systeme (pour rèf. 78153)
▪ Assemblage
Lors de l’assemblage, veillez à ce que les contacts soient au bon endroit !
28
28
8072152920.indd 28 01.12.2016 10:57:21
Page 29
72153
78153
Le décodeur-son
▪ Aectation des touches de fonction de la S 160 1882 (à la livraison)
Le dècodeur a été programmé, en usine, à l’adresse «03».
Touche
Fonction
F1 Sonorisation activée / désactivee
F2 Siet
F3 Siet
F4 Siet du contrôleur
F5 Pelles à charbon
F6 Vitesse de manœuvre
F7 Pompe à air
F8 Injecteur
F9 Bruit attelage
F11 Débourdage
F12 Siet
F13 Purge (seulement si F1 activé)
F14 Touche muette
F15 Crissement d‘aiguillage
F20 Serpent à sonnettes
Fonction
▪ Réglages de la locomotive
Le décodeur-son contenu dans cette locomotive a été ajusté de façon optimale sur la locomotive. Cependant, vous
pouvez modier de nombreuses caractéristiques du décodeur selon vos désirs. Pour cela, il est possible de modier
certains paramètres (appelés aussi CV – Conguration Variable- ou registres). Veuillez cependant vérier avant
chaque programmation si celleci est eectivement nécessaire. Si les réglages sont faux, il se peut que le décodeur
ne réagisse plus correctement.
Pour un grand confort de conduite, le décodeur a un préréglage standard de 128/28 crans de marche. Ainsi, il est
utilisable avec tous les boîtiers de commande modernes DCC (
Le décodeur-son de la locomotive a été spécialement modié pour les fonctions supplémentaires et ne
doit pas être échangé contre un décodeur disponible dans le commerce.
Si la locomotive doit être à nouveau programmée, seule la locomotive doit se situer sur le rail de programmation.
8072152920.indd 29 01.12.2016 10:57:21
multi
MAUS/
multi
MAUS
pro
) et Motorola2).
29
29
29
Page 30
72153
78153
▪ Liste CV S 160 1882
CV Nom Valeurs
ajustables
1 Adresse (= courte adresse) 01 – 99 3
2 Tension de démarrage (vitesse de uage la plus petite) 01 – 252 8
3 Temps d’accélération (de l’arrêt jusqu’à la vitesse maximale) 00 – 255 30
4 Temps de freinage (de la vitesse maximale jusqu’à l’arrêt) 00 – 255 16
5 Vitesse maximale 00 – 252 160
6 Vitesse moyenne (Dénition de la vitesse moyene entre seuil de
00 – 252 1
démarrage et vitesse maximale)
La valeur 1 équivaut à 1/3 de Vmax. (CV5)
7 N° de la version du logiciel du décodeur (uniquement en lecture! Possible
uniquement avec des centrales et amplicateurs bidirectionnels)
Important ! Pour l’utilisation de la
multi
MAUS/
multi
MAUS
pro
an
d’atteindre des CV supérieures à CV255 : avec la programmation à
court terme de la CV7, seul l’accès de programmation correspondant
avec la valeur 10 peut augmenter de 100 emplacements CV (CV166 a
ainsi accès à CV266 par exemple !), la valeur 20 peut augmenter de
200 emplacements CV.
8 Fonction Reset Initialisation de toutes les valeurs à l’état standard;
08 = Reset
(le code du constructeur est lisible sur les amplicateurs/centrales
capables de décoder)
Valeurs
standard
13 Mode «commande analogue» des fonctions «F1» à F8 e variable pro-
00 – 255 1
grammée à la valeur «00», aucune fonction n’est activée)
01 – Fonction F1 02 – Fonction F2
04 – Fonction F3 08 – Fonction F4
16 – Fonction F5 32 – Fonction F6
64 – Fonction F7 128 – Fonction F8
Attention! En activant plusieurs fonctions par leurs variables CV res-
pectives en vue d’une exploitation en commande analogique les différentes fonctions ainsi activées seront exécutées simultanément.
14 Mode «commande analogue» des fonctions «F9» à F12
00 – 255 195
04 – Fonction F9 08 – Fonction F10
16 – Fonction F11 32 – Fonction F12
17+18Adresse longue (Condition préalable : l’adresse longue est activée
100 – 9999
conformément au réglage CV29)
29 Réglages 14
266 Réglage globale de l‘intensité de tous les bruits (prière de bien vérier
00 – 255 64
la programmation des variables CV 121 à 123!)
287 Seuil d’activation du bruit de freinage (valeur 00 = Les bruits du freina-
00 – 255 100
ge ne s’activent que machine déjà à l’arrêt)
30
30
8072152920.indd 30 01.12.2016 10:57:21
Page 31
72153
78153
▪ Système avec centrale DCC (
Etant donné que la
multi
MAUS/
multi
multi
MAUS/
multi
pro
MAUS
, dispose de 20 touches de fonction dont une touche pour l’éclairage,
MAUS
pro
)
l’utilisation de l’ensemble du kit est ainsi d’une grande facilité.
Types de programmation
Notre recommandation : programmation CV directe (type octet) ou mode POM (programmation sur le rail
principal).
La programmation est décrite dans le manuel de la
multi
MAUS/
multi
MAUS
pro
.
Lecture :
Vous pouvez lire les valeurs de type octet ou bit avec un équipement approprié (par exemple Z21 10820 / Rocomotion 10785 ou multiZENTRALE
PRO
10830).
▪ Fonction complémentaire
Vous pouvez télécharger ce manuel par Internet à l’adresse www.zimo.at comme document.
▪ Système avec Märklin1) 6021
Plus de fonctions
Vous avez certainement remarqué lors d’un premier essai qu’il n’est pas possible, à l’état initial, d‘atteindre toutes
les fonctions comme décrites dans «Touches de commandes».
1)
An de pouvoir accéder à plus de fonctions avec la Märklin
6021, il existe la «2
initial et est d’une valeur plus haute vis-à-vis de l’adresse régulière.
Exemple
Adresse (CV1) = 3 (état initial)
ème
2
adresse = 4
ème
adresse». Elle est active à l’état
▪ Programmation avec Märklin1) 6021
Indication : L’interrupteur DIP #2 situé sur la face arrière du boîtier 6021 doit être activé pour la programmation.
Programmation :
1. Mettre le régulateur de conduite sur «0»
2. appuyer environ 1 seconde sur stop+go an d’activer la fonction Reset (ou débrancher et rebrancher la station)
3. appuyer sur stop
4. indiquer l’adresse ou «80»
5. lors de l’activation de l’inversion du sens de marche, appuyer sur go
6. indiquer la CV à deux chires pour 6021 comme une adresse locomotive (CV1-79 possible)
7. activer l’inversion du sens de marche
8. indiquer la valeur à deux chires (1-79 possible, pour la valeur 0 : indiquer «80»)
▪ Système avec Märklin1) Mobile Station
Attention !
La base de données de la centrale »Märklin* Mobile Station« ne comprend que du matériel moteur de la marque
»Märklin1)«.
1)
Pour intégrer des machines ROCO dans la centrale »Märklin
Mobile Station« il faut faire appel à une des deux
références »universelles« 36330 ou 37962 de la base de données de cette centrale. Procéder comme suit :
8072152920.indd 31 01.12.2016 10:57:21
31
31
Page 32
78153
Intégrer une nouvelle machine dans la base de données :
1. Remettre le bouton régulateur en position neutre (»0«);
2. Presser la touche »Esc«;
3. Sélectionner le menu »Neue Lok« ( = nouvelle machine) par le bouton régulateur;
4. Presser le bouton régulateur;
5. Sélectionner le menu »Datenbank« ( = Base de données) par le bouton régulateur.
6. Presser le bouton régulateur;
7. Sélectionner, par le bouton régulateur, une des deux références universelles (il est conseillé de commencer
par la réf. 36330);
8. Presser le bouton régulateur
Programmer l’adresse dénitive :
1. Presser la touche »Esc«;
2. Sélectionner, par le bouton régulateur, le menu ( = modier les données de la machine).
3. Presser le bouton régulateur;
4. Sélectionner le menu »Adresse«;
5. Presser le bouton régulateur;
6. Sélectionner l’adresse de la machine;
7. Presser le bouton régulateur;
Si la machine n’accepte pas maintenant vos ordres de marche, eacer la machine de la base de données de la
centrale comme suit:
1. Presser la touche »Esc«;
2. Sélectionner, par le bouton régulateur, le menu ( = supprimer la machine);
3. Presser le bouton régulateur;
4. Conrmer encore une fois ce menu en pressant une deuxième fois le bouton régulateur.
Répétez maintenant les procédures »Intégrer une nouvelle machine dans la base de données« (points 1 à 8) et puis
»Programmer l’adresse dénitive« (points 1 à 7).
Si des problèmes d’adressage de la machine persistent, supprimez, de nouveau, la machine de la base de données
de la centrale.
Répétez ensuite »Intégrer une nouvelle machine dans la base de données« (points 1 à 8), mais sélectionnez au
point n° 5 le menu »Adresse« à la place du menu »Sélectionner le menu „Datenbank“
(= Base de données)« et composez ensuite, au point n° 7, directement l’adresse au lieu de sélectionner, par le
bouton régulateur, une des deux références universelles. Puis sélectionnez, par le bouton régulateur, le symbole
voulu et conrmez votre choix en pressant le bouton régulateur. Les fonctions »F1« à »F4« s’activent par les quatre
touches de gauche de la centrale »Märklin* Mobile Station«, la touche la plus haute correspondant à la fonction
»F1«. Cependant, les fonctions ainsi activées ne s’achent pas à l’écran de la centrale.
Programmation avec Märklin1) Mobile Station
1. appuyer sur la touche «ESC»
2. tourner vers la droite «MODIFIER LOCOMOTIVE» --> appuyer sur OK
3. tourner deux fois vers la gauche «REG» --> appuyer sur OK
4. tourner jusqu’à ce que la CV souhaitée clignote --> appuyer sur OK
5. tourner jusqu’à ce que la valeur souhaitée clignote --> appuyer sur OK
La locomotive conrme la programmation avec un court clignotement.
Le wagon conrme la programmation avec le clignotement de l’éclairage intérieur et les bruitages supplémen-
taires.
32
32
8072152920.indd 32 01.12.2016 10:57:21
Page 33
72153 72152
PluX
22
78153
Symbolische Darstellung
Symbolic Illustration
Illustration figurative

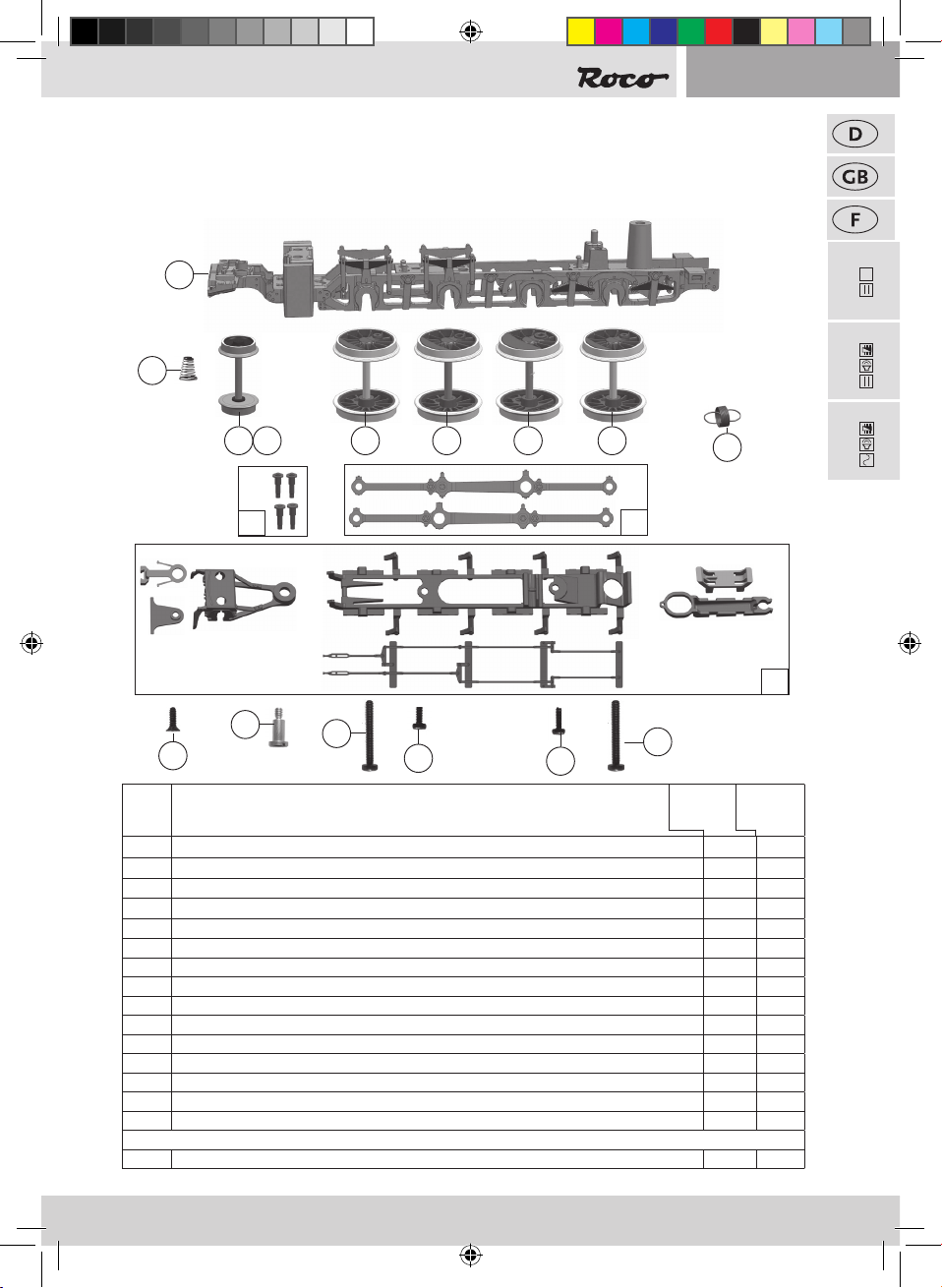

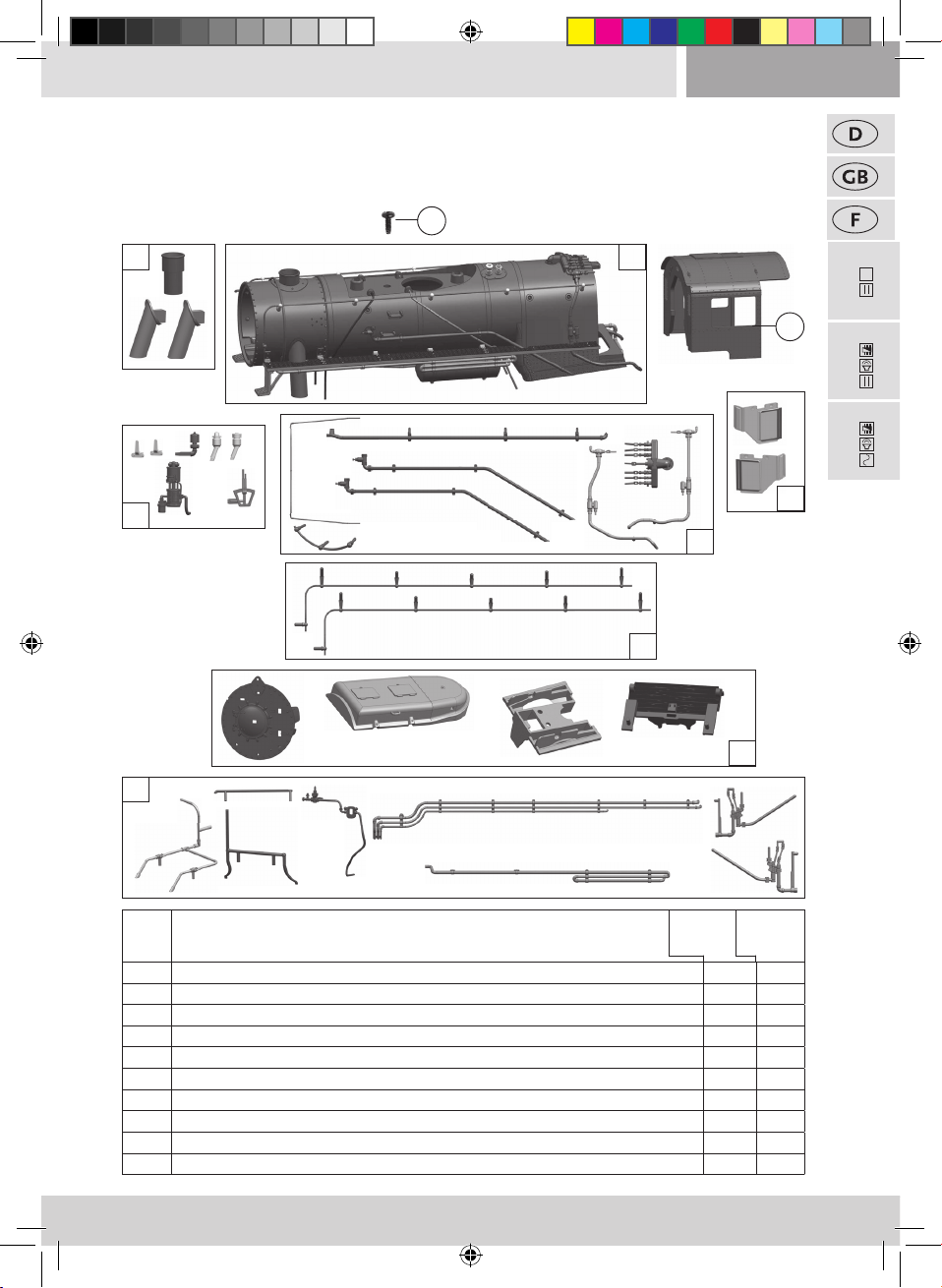

Ersatzteilliste
Replacement Parts
Liste des pièces de rechange
1
4 2
7
3
5
8
9
6
10
Pos. Nr.
Pos.no.
Position
1 GF-Schraube M1,6x4 / GF-Screw M1,6x4 / GF-Vis M1,6x4 / GF-Vite M1,6x4 114850 3
2 Kessel Betr.Nr. 1882 / Boiler / Chaudière / Caldaia 140135 29
3 Führerhaus / Drivers cab / Cabine / Cabina 140136 16
4 TS - Rauchfang / Part set chimney / Jeu de hotte.../ Kit canna fumaria 140137 7
5 TS - Fenster / Part set windows / Jeu de fenêtre / Kit finestra 140138 11
6 TS - Rauchkammer / Part set boiler / Jeu de chaudière / Kit caldaia 140114 33
7 TS - Ventile / Part set valve / Jeu de vanne / Kit valvola 140131 7
8 TS - Kesselleitungen / Part set lines / Jeu de lignes / Kit linee 140139 9
9 Kesselgriffe / Boiler handrail / Commande de la chaudière / Caldaia maniglia 140142 12
10 TS - Leitungen / Part set lines / Jeu de lignes / Kit linee 140116 9
8072152920.indd 33 01.12.2016 10:57:21
Beschreibung
Description
Désignation
Art.-Nr.
Art.no.
Réf.
Preisgruppe
Price bracket
Catég. de pr.
33
33
Page 34
72152
PluX
22
72153
78153
Symbolische Darstellung
Symbolic Illustration
Illustration gurative
1
2
3
4
11
8
5
10
9
7
Pos. Nr.
Pos.no.
Position
1 TS - Sandleitungen / Part set sand lines / Jeu de lignes de sable / Kit linee di sabbia 140025 14
2 Umlauf / Running board / Marchepied / Predellino 140140 12
3 Gewichte / Weigts / Poids / Pesi 140141 11
4 Kesselplatine kpl. / Printed circuit assembly / Circuit imprimé / Bordo completamente 140048 22
5 GF-Schraube M1,6x5 / GF-Screw M1,6x5 / GF-Vis M1,6x5 / GF-Vite M1,6x5 115269 3
6 Lokplatine / Printed circuit assembly / Circuit imprimé / Bordo completamente 140037 30
7 Steuerung kpl. / Steering assembly / Contrôle complet / Controllo completamente 140123 27
8 Pufferbohle / Buffer beams / Poutres tampons / Fascio Buffer stampata 140115 4
9 Puffer / Buffer / Tampon / Buffer 140117 3
10 GF-Schraube M1,6x4 / GF-Screw M1,6x4 / GF-Vis M1,6x4 / GF-Vite M1,6x4 114850 3
Sound
11 Lautsprecher / Loudspeaker / Haut-parleur / Altoparlante 129524 16
AC-Wechselstrom
12 Lokplatine / Printed circuit assembly / Circuit imprimé / Bordo completamente 140455 30
34
34
8072152920.indd 34 01.12.2016 10:57:22
Beschreibung
Description
Désignation
Art.-Nr.
Art.no.
Réf.
12
6
Preisgruppe
Price bracket
Catég. de pr.
Page 35
72153 72152
PluX
22
78153
Symbolische Darstellung
Symbolic Illustration
Illustration figurative
Pos. Nr.
Pos.no.
Position
1
6
2 3 34 5
16
8
14
13
1 Lokgrundrahmen / Loco frame / Loco châssis / Lok Basamento 140118 18
2 Vorlaufradsatz / Wheelset / Roues / Ruote 140122 11
3 Radsatz (1 u. 4) / Wheelset / Roues / Ruote 140119 12
4 Radsatz 2 / Wheelset / Roues / Ruote 140120 13
5 Radsatz 3 / Wheelset / Roues / Ruote 140121 13
6 Kegeldruckfeder / Spring / Ressort de compression conique / Molla di compressione conica 86247 3
7 Zugfeder / Spring / Tension / Molla principale 86249 3
8 TS - Radbolzen / Part set pin / Jeu de chaume / Kit perno 140031 9
9 TS - Kuppelstangen / Part set coupling rods / Jeu de barres dôme / Kit barre di accoppiamento 140028 11
10 TS - Boden / Part set bottom / Jeu de sol / Kit terra 140113 7
11 GF-Schraube M1,6x4 / GF-Screw M1,6x4 / GF-Vis M1,6x4 / GF-Vite M1,6x4 114850 3
12 GF-Schraube M1,6x6 / GF-Screw M1,6x6 / GF-Vis M1,6x6 / GF-Vite M1,6x6 114836 3
13 SK-Schraube M1,6x4 / SK-Screw M1,6x4 / SK-Vis M1,6x4 / SK-Vite M1,6x4 115161 3
14 Ansatzschraube / Screw / Vis / Vite 85778 3
15 GF-Schraube M2x16 / GF-Screw M2x16/ GF-Vis M2x16 / GF-Vite M2x16 115094 3
AC-Wechselstrom
16 Vorlaufradsatz / Wheelset / Roues / Ruote 140145 11
15
11
Beschreibung
Description
Désignation
12
9
15
Art.-Nr.
Art.no.
Réf.
7
Preisgruppe
Price bracket
Catég. de pr.
10
8072152920.indd 35 01.12.2016 10:57:22
35
35
Page 36
72152
PluX
22
72153
78153

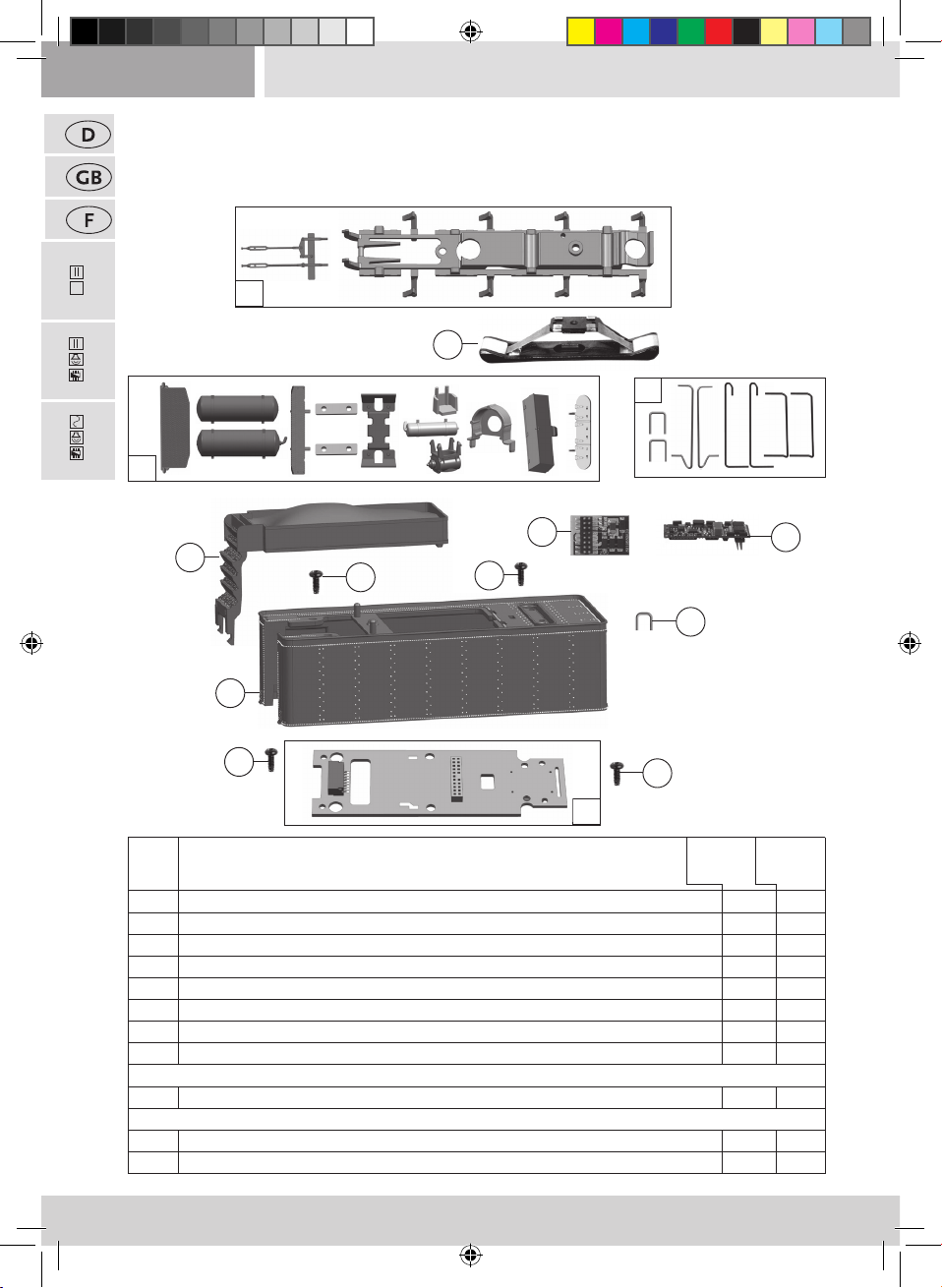

Symbolische Darstellung
Symbolic Illustration
Illustration figurative
11
10
2
1
6
3
5
5
8
4
5
5
7
Pos. Nr.
Pos.no.
Position
1 TS - Kessel u. Tender / Part set boiler a. tender / Jeu de chaudière et tendre / Kit caldaia e tenero 140125 10
2 TS-Griffe / Part set handrails / Jeu de poignées / Kit maniglie 140032 17
3 Kohlekastenaufsatz / Coal pile / Extension de boîte de charbon / Estensione scatola carbone 140134 13
4 Tendergehäuse / Tender body / Tender logement / Tender corpo 140132 18
5 GF-Schraube M1,6x5 / GF-Screw M1,6x5 / GF-Vis M1,6x5 / GF-Vite M1,6x5 115269 3
6 Brückenstecker / Connector / Cavalier / Jumper 129630 10
7 Tenderplatine kpl. / Printed circuit assembly / Circuit imprimé / Bordo completamente 140043 17
8 Griffstange / Handlebar / Manipuler / Maniglia 130808 6
Sound
9 Sounddecoder /Sounddecoder / Décodeur audio / Decoder suono 129000 39
AC-Wechselstrom
10 Schleifer / Slider / Moulin / Macinino 86030 14
11 TS- Boden / Part set bottom / Jeu de sol / Kit terra 140144 12
Beschreibung
Description
Désignation
Art.-Nr.
Art.no.
Réf.
9
Preisgruppe
Price bracket
Catég. de pr.
36
36
8072152920.indd 36 01.12.2016 10:57:22
Page 37
72153 72152
PluX
22
78153

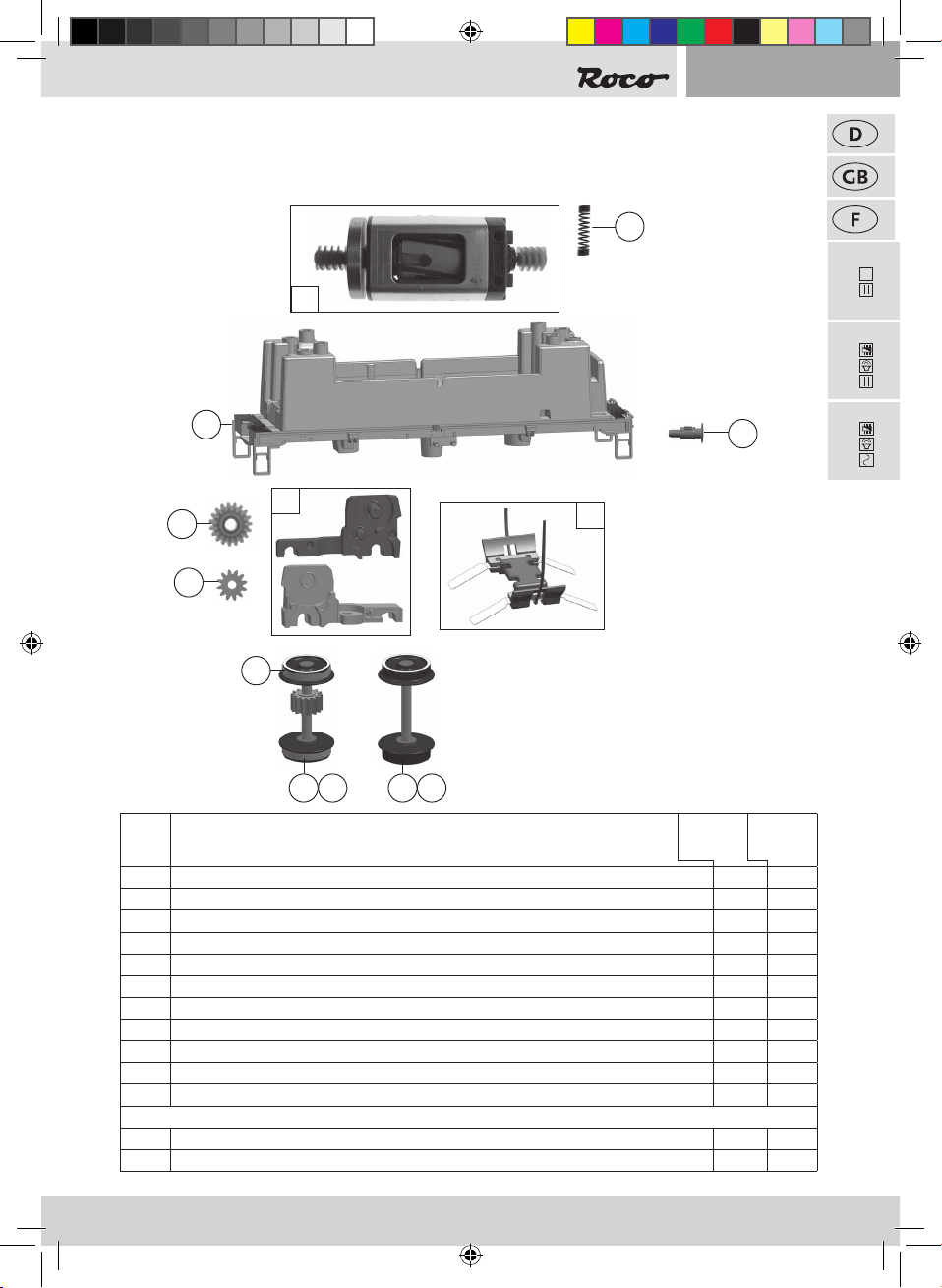

Symbolische Darstellung
Symbolic Illustration
Illustration figurative
1
2
3
4
6
8
5
7
10
9 12
Pos. Nr.
Pos.no.
Position
1 Motorkontaktfeder / Motor contact spring / Contact moteur ressort / Molla di contatto del motore 116812 3
2 Motor / Motor / Moteur / Motore 85145 28
3 Tendergrundrahmen / Tender Tender base frame / Châssis de base / Telaio di base 140126 18
4 TS - Tendergetriebe / Part set gear / Jeu de équipement / Kit ingranaggio 140130 12
5 Puffer / Buffer / Tampon / Buffer 140117 3
6 Schneckenzahnrad Z=16/17 / Worm gear t=16/17 / Equipement / Ingranaggio 86419 6
7 Zahnrad Z=12 / Gear t=12 /Equipement / Ingranaggio 94953 3
8 Kontaktrahmen kpl. /Contact frame ass. / Contactez-trame complète / Contatto telaio completo 140129 11
9 Radsatz m. 2 Haftringe / Wheelset / Roues / Ruote 140127 12
10 Haftringe 10Stk. / Traction tieres 10pcs / D‘anneau de liaison 10 pcs / Trazione pz 40068 --11 Radsatz / Wheelset / Roues / Ruote 140128 10
AC-Wechselstrom
12 Radsatz m. 2 Haftringe / Wheelset / Roues / Ruote 140146 12
13 Radsatz / Wheelset / Roues / Ruote 140147 10
11 13
Beschreibung
Description
Désignation
Art.-Nr.
Art.no.
Réf.
Preisgruppe
Price bracket
Catég. de pr.
8072152920.indd 37 01.12.2016 10:57:22
37
37
Page 38
72152
PluX
22
72153
78153
Symbolische Darstellung
Symbolic Illustration
Illustration figurative
2
4
3
1
1
6
5
7
Pos. Nr.
Pos.no.
Position
1 GF-Schraube M2x5 / GF-Screw M2x5 / GF-Vis M2x5 / GF-Vite M2x5 114966 3
2 TS-Tender / Part set tender / Jeu de tendre / Kit tender 140124 8
3 Drahtfeder / Spring / Ressort en fil / Molla a filo 140040 5
4 Standardkupplung / Standard coupling / Couplage standard / Standard Frizione 89278 6
5 Teilesatz / Part set / Jeu de / Kit 139832 7
6 Kupplung Vitrine / Coupler / Couplage / Frizione 140143 3
7 Kurzkupplung / Coupler / Couplage / Frizione 96525 8
8 Glasboxschachtel o.Abb. / Glass box no ill. / Boîte de verre sans ill. / Scatola di vetro senza ill. 96233 11
Glasboxschiene o.Abb. / Glassbox rail no ill. / Terrain pour boîte de verre sans ill. / Terreno per scatola di
9
vetro senza ill.
10 Glasboxfixierung o.Abb. / Glassbox fixation / Boîte de verre fixation / Scatola di vetro fissazione 96318 15
11 Glasbox Schraube M2,2x6,5 o.Abb. / Glassbox screw / Boîte de verre vis / Scatola di vetro vite 111304 3
Beschreibung
Description
Désignation
Art.-Nr.
Art.no.
Réf.
96232 11
Preisgruppe
Price bracket
Catég. de pr.
38
38
8072152920.indd 38 01.12.2016 10:57:22
Page 39
72153 72152
PluX
22
78153
8072152920.indd 39 01.12.2016 10:57:22
39
39
Page 40
Modelleisenbahn GmbH
Plainbachstraße 4
A - 5101 Bergheim
Tel.: +43 (0)5 7626
8072152920 XII / 2016
www.roco.cc
Bitte bewahren Sie die Verpackung des Modells sorgfältig auf. Beim Abstellen des Modells bietet sie den besten
Schutz. Ein mit beigelegten Zurüstteilen aufgerüstetes Modell paßt nur bedingt wieder in die Originalverpackung
hinein, da diese aus Gründen der Transportsicherung sehr eng sein muß. Kleinere Teile des Modells, wie z.B. Puer,
sind wegen Detailtreue als aufgerüstete Steckteile ausgeführt und sind daher mit dem Grundkörper nicht ganz fest
verbunden. Beim selbstverschuldeten Verlust möchten Sie bitte ein solches Teil neu bestellen. (In diesem Fall können Sie diese Teile auf dem Ersatzteilweg nachbestellen, eine Reklamation kann nicht geltend gemacht werden.)
Achtung! Bei unsachgemäßem Gebrauch besteht Verletzungsgefahr durch funktionsbedingte scharfe Kanten und
Spitzen
Änderungen von Konstruktion und Ausführung vorbehalten!
Don‘t throw your box in the dustbin. If your model is not in use this box will keep it safe. If kits are mounted on a
wagon it will be slightly tight when placing it in the original box. This guarantees safe transport. To keep the model
like the original, smaller parts (e.g. buers) had been manufactured separately from the body and are not tightly
xed on it. Therefore they probably can get lost. In this case you certainly may reorder them but a complaint would
not be acceptable.
Attention! At an incorrect use there exists danger of hurting because of cutting edgesand tips
We reserve the right to change the construction and design!
Veuillez conserver ce mode d’emploi ainsi que l’emballage en vue d’un futur emploi. L’emballage se prête particulièrement bien pour stocker et protêger votre modèle lorqu’il n’est pas en service. Un wagon entièrement êquipê
de ses pièces de nition ne rentre plus dans son emballage qu’après avoir dégagé la place nécessaire à l’aide d’un
coûteau n et bien guisé aux endroits cù sont montés ces piéces. La stabilité et la sécurite de l’emballage lors du
transport du modèle de l’usine à votre detallant (ou même à vous) impose une réduction au stricte minimum de
toute place découpée et non utilisée, raison pour laquelle ces d´coupes ne peuvent malheureusement pas être
aménagées déjà en usine. Quelques petites pièces de nition (des tampons p. e.) ne sont pas moulées d’un seul
bloc avec leurs bases, mais séparément rapportées en vue d’une réalisation plus détaillée. Cela implique le risque
de perte de ces composants. Dans ce cas, vous pouvez commander ces pièces aux S.A.V. ROCO; nous ne pouvons
cependant pas donner suite à une réclamation èventuelle à cause de ces pièces perdues.
Attention! II y a danger de blessure à un emploi incorrect à cause des aiguilles et arêtes vives!
Nous reservons le droit de modier la construction et le dessin!
8072152920.indd 40 01.12.2016 10:57:23
Loading...
