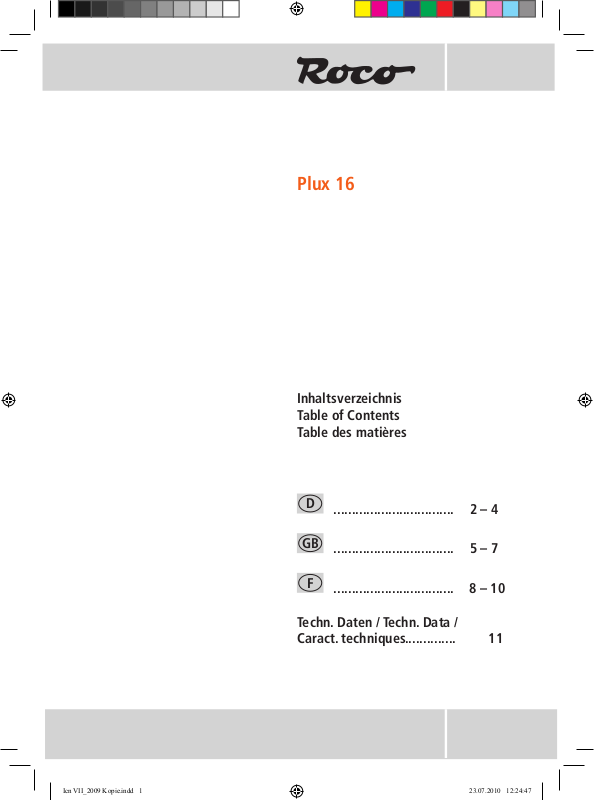

Plux 16
Inhaltsverzeichnis Table of Contents Table des matières
D
................................. 2 – 4
................................. 5 – 7
F
................................. 8 – 10
Techn. Daten / Techn. Data /
Caract. techniques.............. 11
2
D
Eigenschaften des Empfängerbausteins auf einen Blick
Multiprotokollbetrieb möglich (Motorola** Digital, AC Analog, DCC Digital, DC Analog)
Motorregelung
Motorfrequenz: 20 kHz
Unterstützung von Bremsstrecken
14 Fahrstufen bei Motorola**-Betrieb, 14, 28 oder 128 Fahrstufen bei DCC-Betrieb
Lokadressen programmierbar
NMRA-kompatibel
Komfortable Änderung der Betriebsparameter möglich: die Lok muss nicht geöffnet werden
Richtungsabhängige Beleuchtung
Überstromgeschützt
2 Funktionausgänge (zum Beispiel F1 Fernlicht, F2 Innenbeleuchtung)
Betrieb der Lokomotive
Das Fahrzeug ist mit einem elektronischen Decoder der Fa. Zimo ausgestattet. Es kann sowohl auf konventionel­len Mittelleiter-Wechselstrom-Anlagen als auch auf Mittelleiter-Digitalanlagen eingesetzt werden. Der Decoder hat die besondere Fähigkeit, das System automatisch zu erkennen. Im Digitalbetrieb haben die Decoder die Adresse 3.
Analogbetrieb
Im Analogbetrieb verhält sich der Decoder wie ein konventioneller Fahrtrichtungsumschalter.
Motorola**-Betrieb
Das Fahrzeug kann mit allen Motorola**-Systemen bzw. kompatiblen Systemen verwendet werden. Die Funktionen F1 bis F4 können allerdings nur mit dem sog. „Neuen Motorola**-Format“ benutzt werden. Um dieses zu aktivieren, müssen an der Central Unit 6021 die DIP-Schalter 1 und 2 auf die obere Position („On“) gestellt werden.
DELTA-Betrieb
Der Fahrzeugdecoder ist werksseitig auf die Adresse 03 voreingestellt, daher muss das Fahrzeug für den Betrieb mit dem DELTA-Steuergerät auf ein entsprechendes Fahrzeugsymbol der zugeordneten Adressen umprogram
-
miert werden. Diese Adressen sind: Dampflok: 78
Diesellok: 72 E-Lok: 24 Triebzug: 60 Delta Pilot: 80
DCC-Betrieb
Betrieb des Fahrzeugs ist mit jedem DCC-konformen System möglich.
Betriebsparameter
Programmieranleitung für Märklin* 6020/6021
Das Fahrzeug kennt viele Betriebsparameter. Alle Parameter sind in sog. CVs (Configuration Variables) abgespei­chert. Diese können gezielt verändert werden, abhängig von der verwendeten Steuerzentrale. Eine Auflistung der CVs finden Sie am Ende dieser Anleitung. Mit einer Märklin* Zentrale können alle CV’s programmiert, aber nicht ausgelesen werden.
Der Fahrregler muss auf „0“ stehen. Ausser der zu programmierenden Lokomotive darf sich keine weitere Lok auf den Gleisen befinden! Beachten Sie beim Programmieren die Blinksignale der Lokbeleuchtung. Solange sich der Decoder im Programmiermodus befindet, können beliebig viele
Änderungen/ Einstellungen vorgenommen werden.
3
D
1. STOP und GO Taste gleichzeitig drücken, bis ein Reset ausgeführt wird
2. STOP Taste zum Abschalten der Schienenspannung
3. Adresse 80 eingeben
4. Fahrtrichtungsumschalter drücken und gedrückt halten, dann zusätzlich GO für mind. 0,5 sek. drücken, um Schienenspannung wieder einzuschalten
5.
Dekoder ist im Programmiermodus
= Einfaches Blinken
6. Eingabe des zu ändernden Registers (zweistellig im Adressfeld)
7.
Zur Bestätigung Fahrtrichtungsumschalter drücken
= Doppeltes Blinken
8. Gewünschten Wert eingeben (zweistellig im Adressfeld)
9.
Zur Bestätigung Fahrtrichtungsumschalter drücken
= Einfaches Blinken
Falls weitere CV’s programmiert werden sollen, Punkt 5-9 wiederholen. Wenn die Programmierung beendet werden soll, die Zentrale auf „STOP“ schalten o. Da bei der Programmierung mit einer Motorola** Digitalzentrale von Märklin* nur Eingaben von 01 bis 80 möglich sind, muss der Wert „0“ über die Adresse als „80“ eingegeben werden.
Programmieranleitung für Märklin* „Mobile Station“ und „Central Station“
Ausser der zu programmierenden Lokomotive darf sich keine weitere Lok auf den Gleisen befinden!
1.
ESC-Taste drücken
2.
Menüpunkt „Neue Lok“ auswählen
3.
Menüpunkt „Datenbank“ auswählen
4.
Mit dem Drehknopf die Artikelnummer „36330“ auswählen
5.
Noch einmal die ESC-Taste an der Mobile Station drücken
6.
Menüpunkt „Lok ändern“ auswählen
7.
Im Menüpunkt „Adresse“ kann die Märklin*-Adresse ausgewählt werden
8.
Im Menüpunkt „Name“ kann der Name der Lok geändert werden
Die Funktionen F1– F4 können mit den 4 linken Tasten der Mobile Station aufgerufen werden. Dabei entspricht die oberste Taste der Funktion F1. Die aktivierten Funktionen können aber nicht im Display angezeigt werden.
Sollte die Programmierung ausnahmsweise auch nach einem zweiten Versuch nicht erfolgreich gewesen sein, fürhen Sie bitte einen Decoder -Reset durch, indem Sie CV08 auf den Wert 08!
Parameteränderung mit DCC-Systemen
Sollten Sie ein DCC-kompatibles Digitalsystem besitzen, können die CVs viel einfacher und komfortabler verän­dert werden. Bitte lesen Sie hierzu das entsprechende Kapitel (etwa: Programmierung von DCC-Decodern) in Ihrem Handbuch.
Der Decoder kennt alle Programmiermethoden der NMRA.
Decoder Reset
Sie können jederzeit die Werkseinstellungen wiederherstellen, wenn Sie einmal nicht mehr weiter wissen: Programmieren Sie dazu in CV 8 den Wert 08.
4
D
4
CV Name Beschreibung Werte-
bereich
Werks-
wert
1 Lokadresse Adresse der Lok (Motorola**) DCC
01 – 99
Motorola **
01 – 80
3
2 Anfahrspannung Legt die Mindestgeschwindigkeit der Lok fest 01 – 252 4
3 Beschleunigungszeit Je größer dieser Wert, umso mehr Zeit braucht
die Lok zum Beschleunigen
01 – 255 6
4 Bremsverzögerung Je größer dieser Wert, umso mehr Zeit braucht
die Lok zum Abbremsen
01 – 255 2
5 Maximalspannung legt die Höchstgeschwindigkeit der Lok fest 01 – 252 252
6 Mittenspannung legt die Geschwindigkeit der Lok bei mittlerer
Fahrstufe fest
01 – 252 85
7 Versionsnummer Interne Softwareversion des Decoders (nur
lesen)
------- -------
8 Hersteller ID NMRA-Identifikationsnummer des
Herstellers ZIMO.
08 (Reset)
145
17 Lange Adresse Höherwertiges Byte 192 – 231 192
18 Lange Adresse Niederwertiges Byte 0 – 255 128
29 Konfigurations-
register
Diverse Einstellungen der Lok, nur relevant im DCC-Betrieb. Addieren Sie Werte der ein
­zelnen Funktionen, um den Wert der CV29 zu bestimmen. Bsp.: 28 Fahrstufen + Analogbetrieb erlauben = 2 + 4 = 6.
00 – 255 6
Bit Funktion Wert
0 Normale Fahrtrichtung
Umgekehrtes Richtungsverhalten
0 1
1 14 Fahrstufen im DCC-System
28 / 128 Fahrstufen im DCC-System02
2 Analogbetrieb ausschalten
Analogbetrieb erlauben
0 4
4 3-Punkt-Kennlinie gemäß
CV2, CV5, CV6 28-Punkt-Kennlinie gemäß CV67 - CV94
0
16
5 Kurze Adresse (CV1) im DCC-Betrieb
Lange Adresse (CV17+18) im DCC­Betrieb verwenden
0
32
CV-Liste
* Märklin ist ein eingetragenes Warenzeichen der Gebr. Märklin & Cie. GmbH, Göppingen ** Motorola ist eine eingetragenes Warenzeichen der Motorola Inc., Tempe-Phoenix/Arizona (USA)
