vielen Dank für den Kauf unseres Modells der BR 23 002. Die vorliegende Betriebsanleitung soll Ihnen helfen, die umfangreichen
Funktionen Ihrer BR 23 002 zu nutzen.
Unter Experten gilt sie als eine der formschönsten deutschen Dampokomotiven ihrer Zeit und auch technisch konnte sie mit den
besten Eigenschaften aufwarten. Eine Erfolgsgeschichte wurde es trotzdem nie. Der Werdegang der BR 23 ist eng verknüpft mit
der Personenzug-Dampok BR 38.10 – preußische P 8 – und der Güterzug-Dampok BR 50.
Die erste war, als Vorgängerin, der Maßstab, an dem sie gemessen wurde, mit der zweiten teilte sie sich Kessel, Tender, Führerhaus
und weitere Bauteile.
Neben dem Kessel wurde auch in Bezug auf das Fahrwerk mit den ehernen Prinzipien der deutschen Einheitslok-Konstruktionen
gebrochen. Damit man die Kessel der BR 50 und BR 23 tauschen konnte, wurde das Fahrwerk mit der Achsfolge 1’C1’ komplett
neu konstruiert. Der vordere Laufradsatz war als Krauss-Helmholtz-Lenkgestell ausgeführt, die Kuppelachsen wanderten weiter
nach vorne und schafften dadurch Platz für die breitere Feuerbüchse des Kessels, der hinten von einer Adamsachse gestützt
wurde. Mit diesem symmetrischen Fahrwerk war die BR 23 eine gestalterisch sehr ausgewogene Maschine, die man zu Recht als
Schönheitskönigin der deutschen Einheitsloks bezeichnen kann.
Um schlechte Laufeigenschaften oder Schäden zu vermeiden müssen die Kuppelstangenlager vor der ersten Inbetriebnahme an Ihrer Lokomotive geölt werden. Hierzu empfehlen wir den ROCO-Öler 10906.
73018
73019
79019

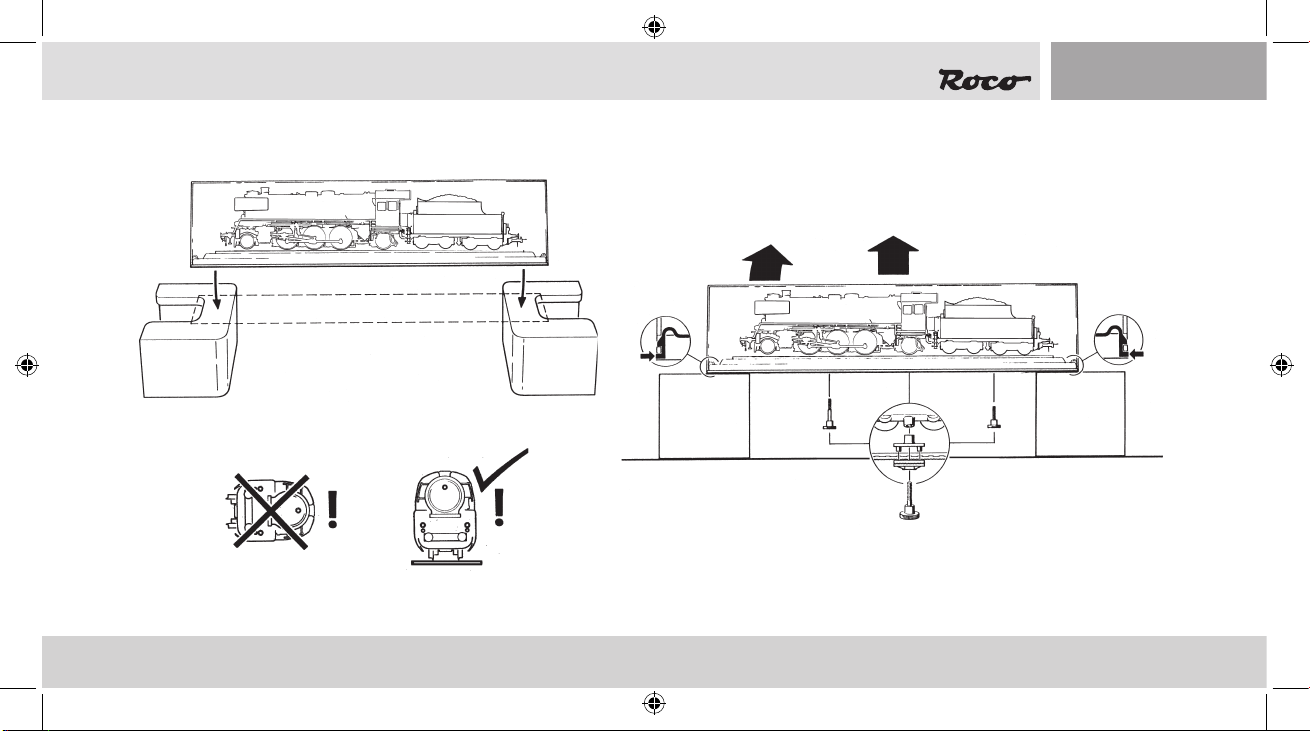

▪ Einfahren des Modells
Es empehlt sich, die Lok 30 Minuten vorwärts und 30 Minuten rückwärts ohne Belastung einlaufen zu lassen, damit Ihr Modell einen optimalen Rundlauf und beste Zugkraft bekommt.
Der kleinste befahrbare Radius für dieses Modell – ohne Kolbenschutzrohre – ist R2 (358 mm)
des ROCO-Gleissystems.
Der einwandfreie Lauf Ihrer Lokomotive ist nur auf sauberen Schienen gewährleistet. Hierzu
empfehlen wir den ROCO-Schienenreinigungswagen Art. Nr. 46400 und bei etwas stär-
kerer Verschmutzung den ROCO-Schienen-Reinigungsgummi Art. Nr. 10002.
79019
Nur für Vitrine
?
▪Aufrüstung
Sie können für ihren Fahrbetrieb unter verschiedenen Kupplungen wählen. Wir empfehlen den Einsatz der ROCO-Kurzkupplung.

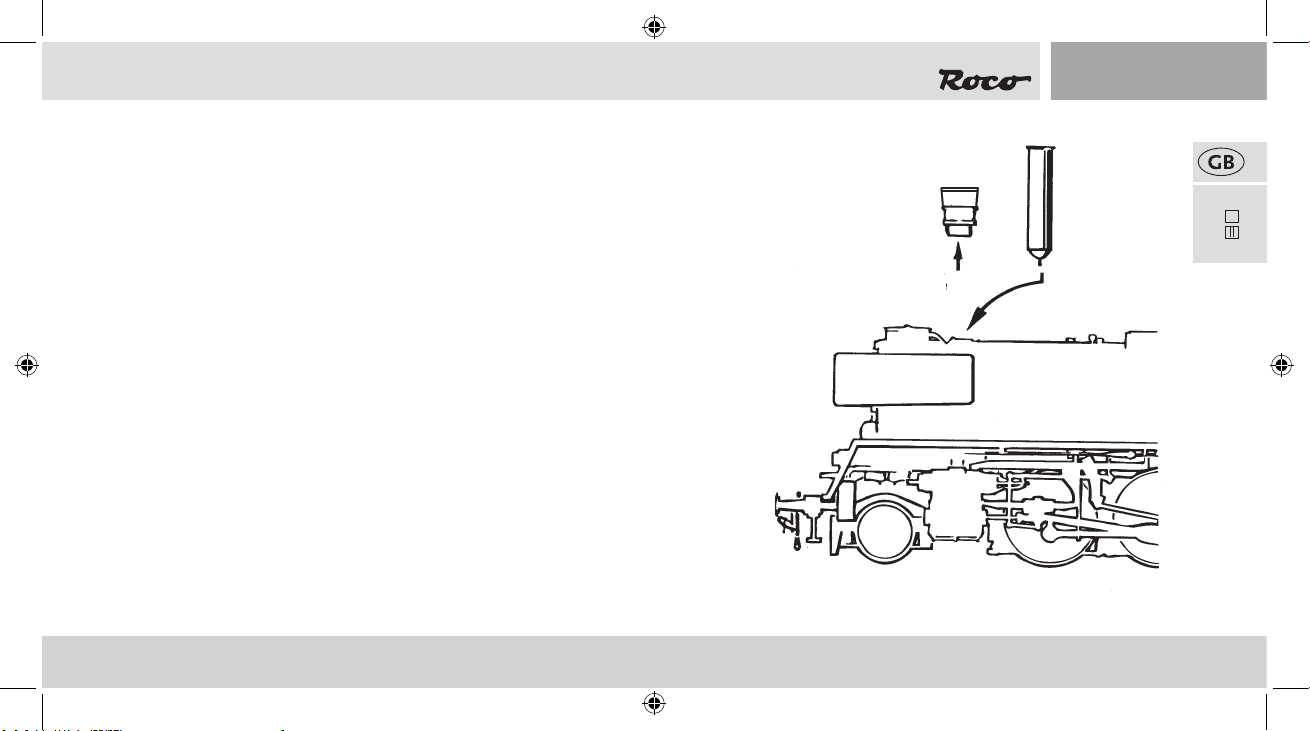

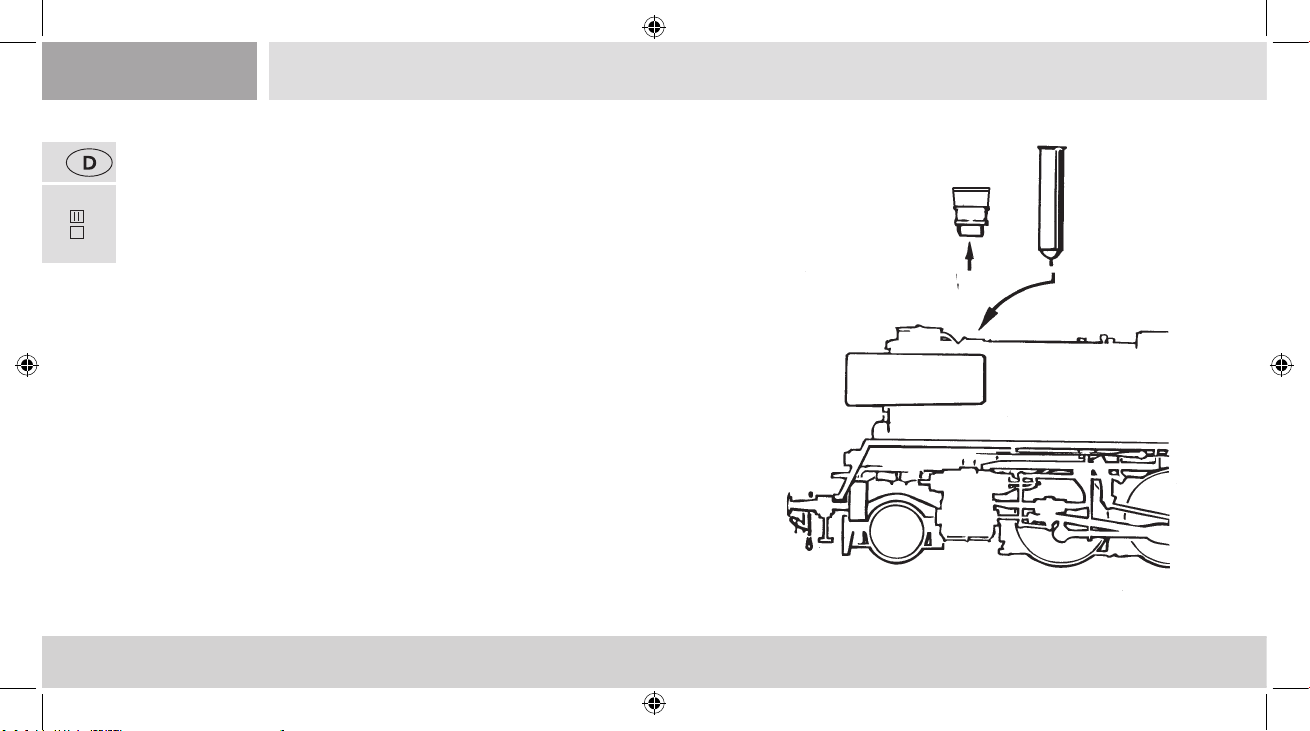

Zuerst den Rauchfang abnehmen und dann den Seuthe Dampfgenerator Nr. 10 (für
PluX
16
den analogen DC-Betrieb oder Nr. 11 (für Digitalen DC-Betrieb) einbauen.
Bei einem eingebauten Dampfgenerator im Digitalbetrieb mit einem nachgerüsteten
Decoder 10880 ist mit der F1 Taste das Ein- und Ausschalten des Dampfgenerators
möglich.
Funktionen im Betrieb mit Brückenstecker (= Analogetrieb):

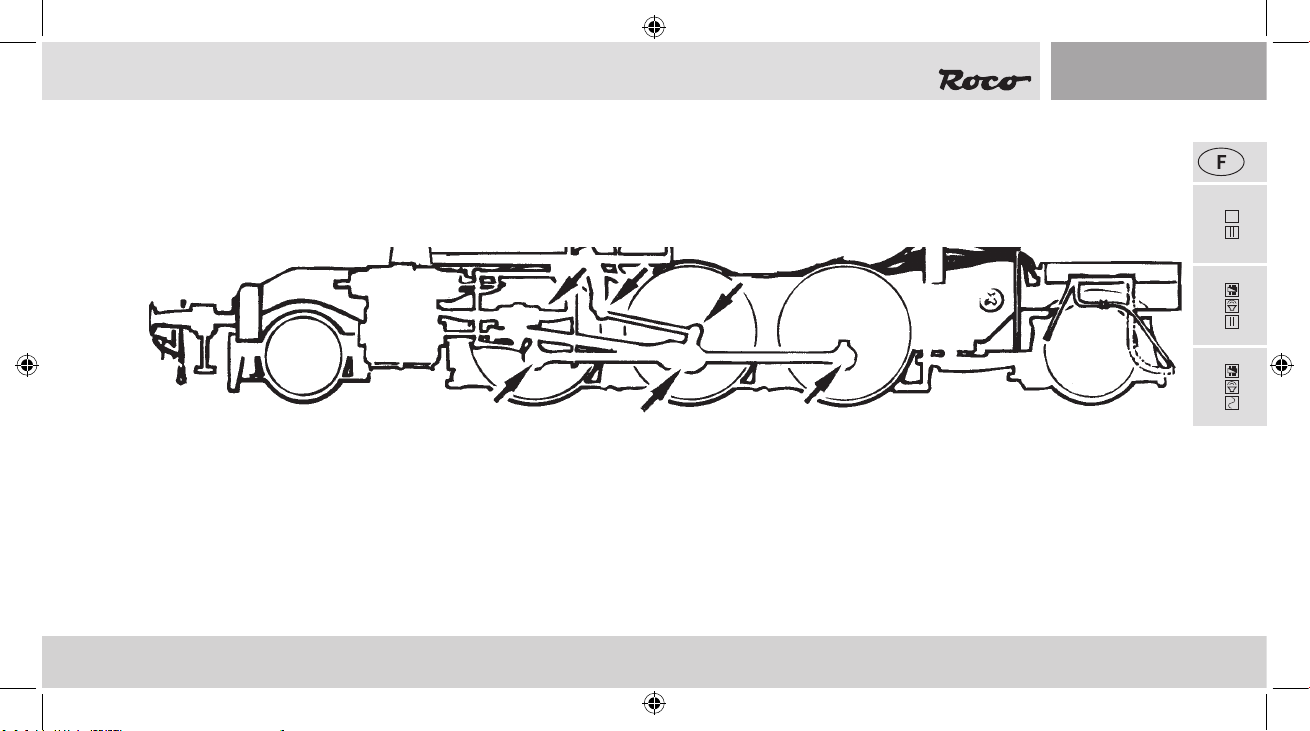

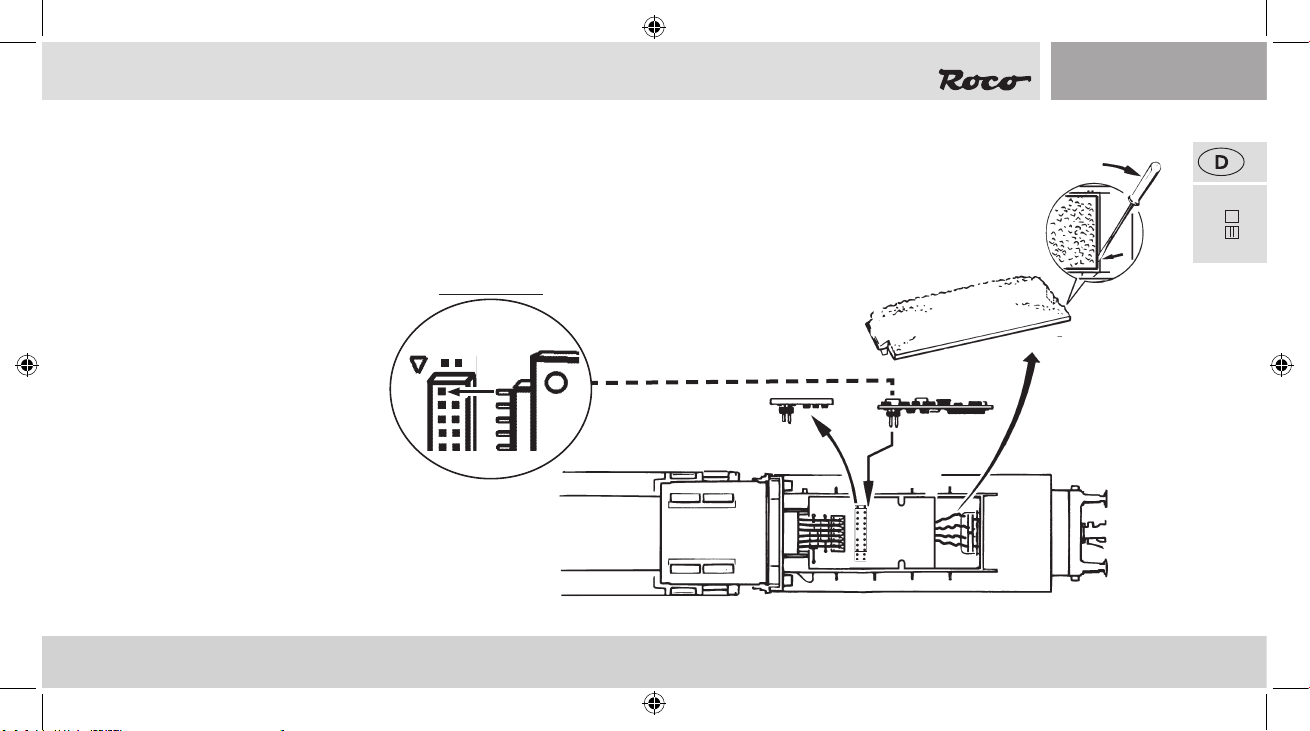

Radstromkontakte können auf unsauberen Schienen leicht verschmutzen. Bitte entfernen Sie vorsichtig mit einem kleinen Pinsel den

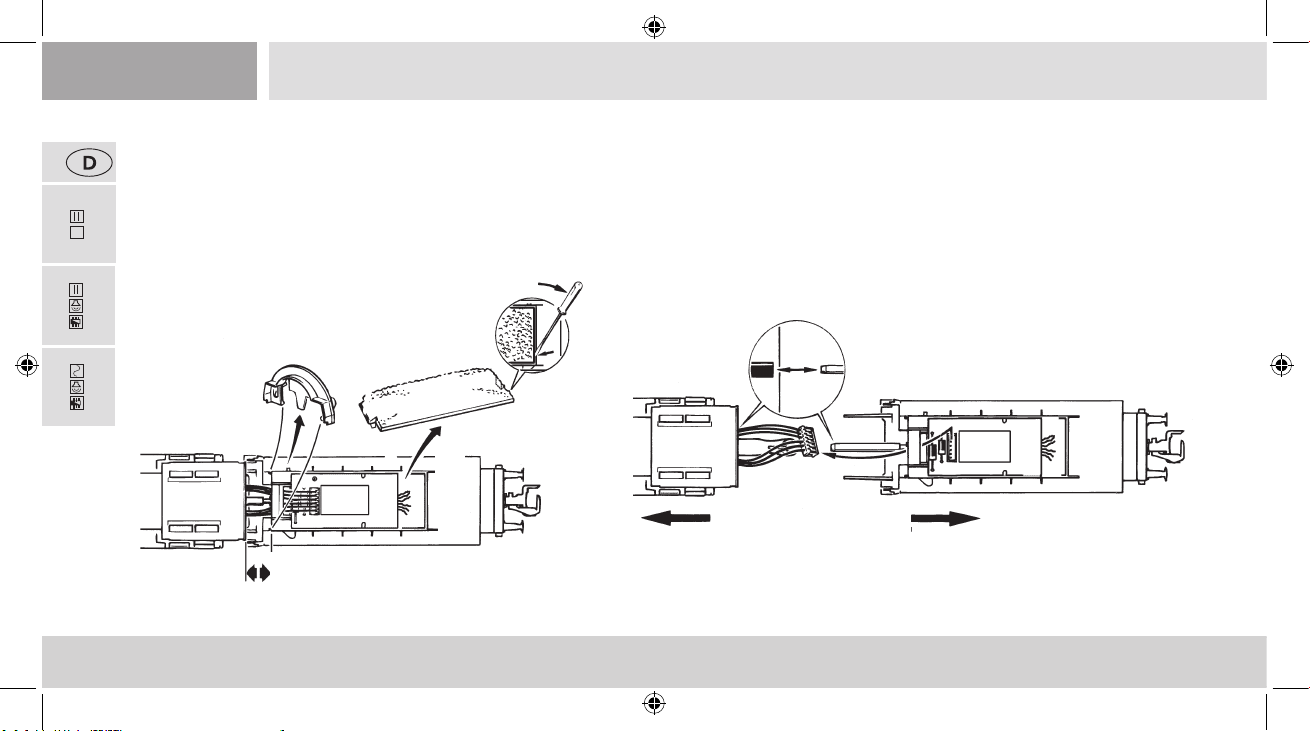

Schmutz an den gekennzeichneten Stellen (Fig. 3). Dazu das Lokgehäuse (Fig. 1a) bzw. die Drehgestellblenden abnehmen (Fig. 2).

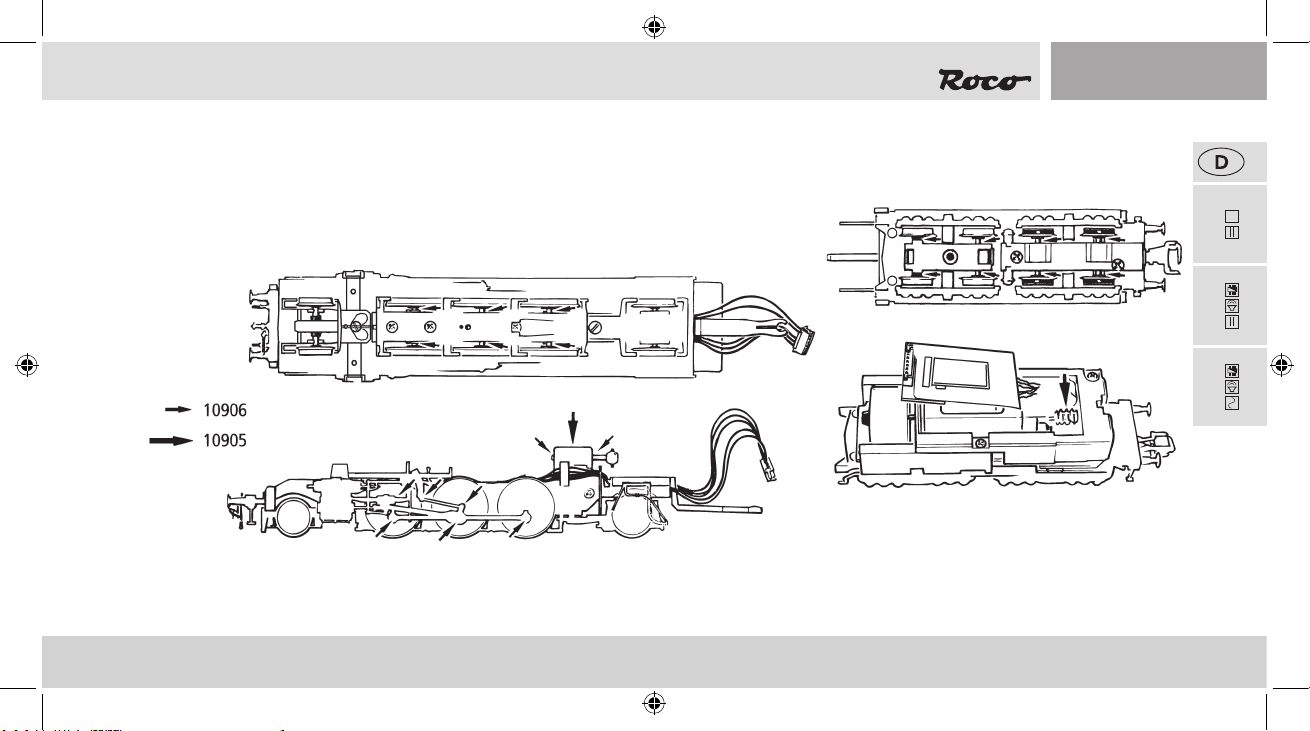

Versehen Sie die im Schmierplan gekennzeichneten Stellen mit nur kleinen Öltropfen. Wir empfehlen den ROCO-Öler Art. Nr 10906.

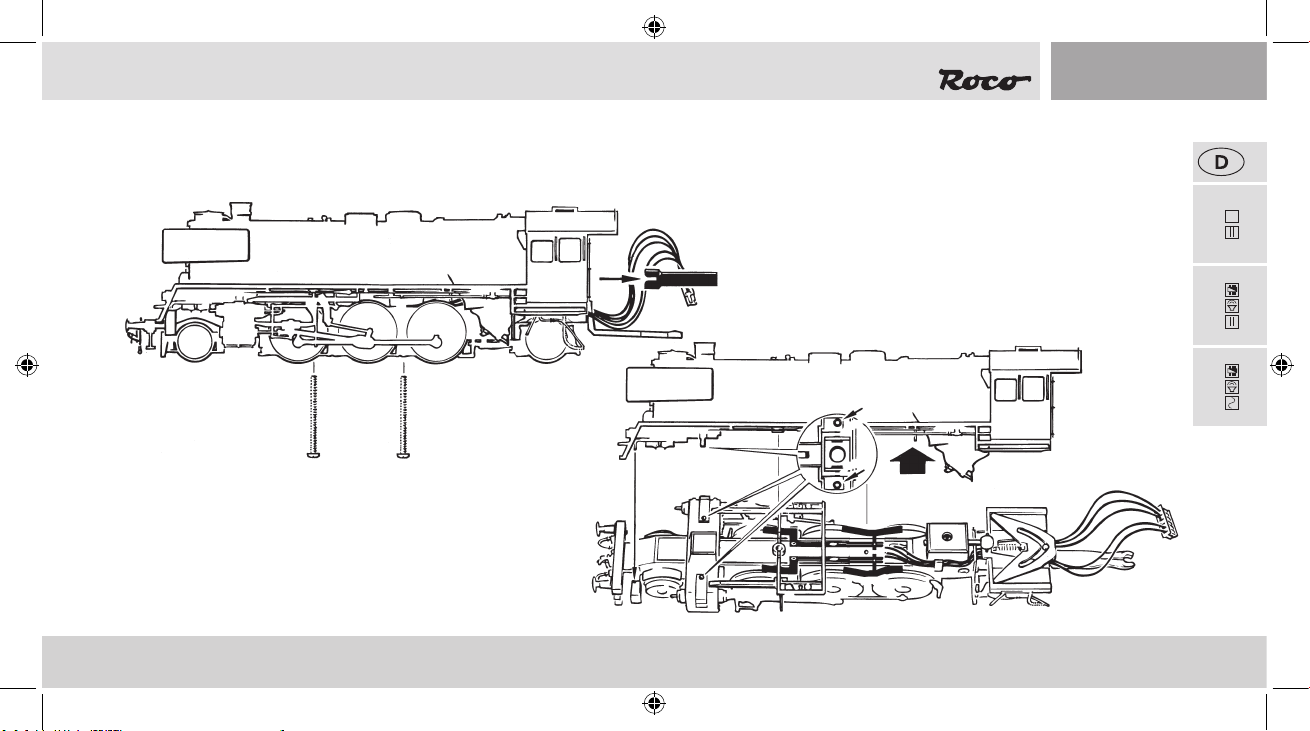

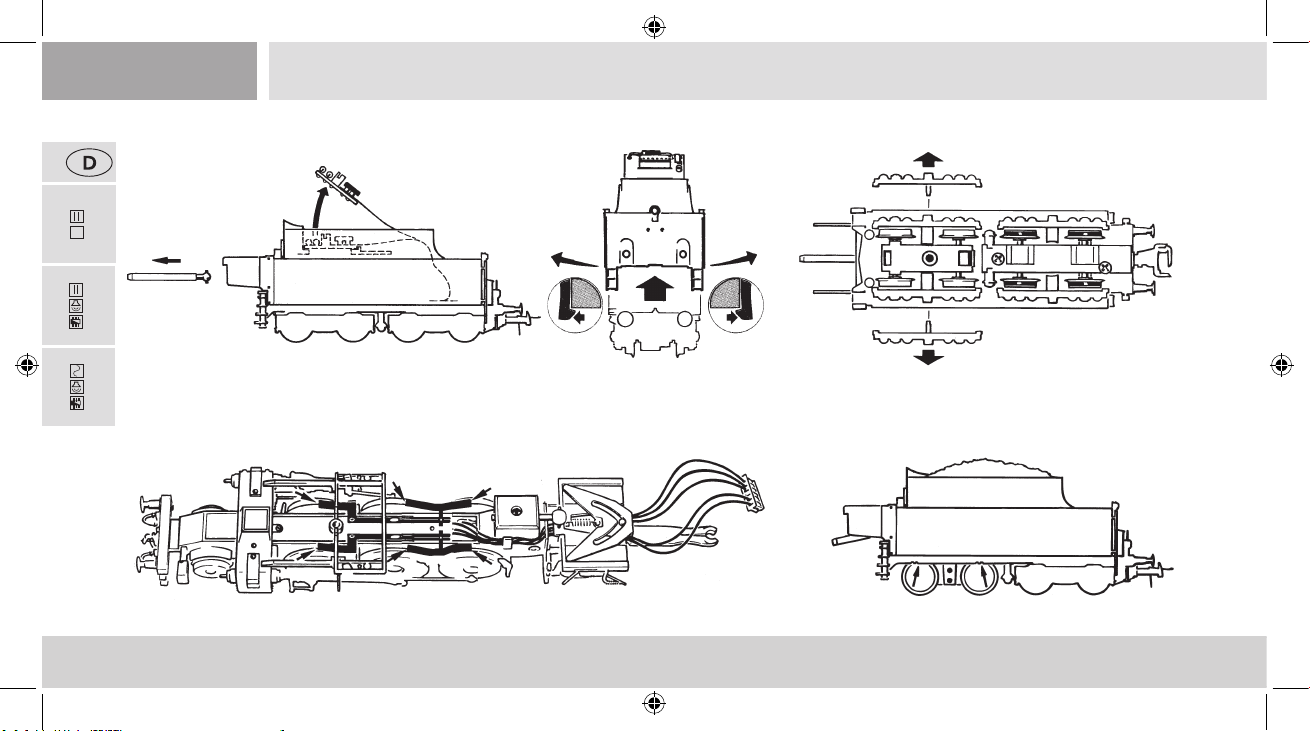

Dazu das Lokgehäuse abnehmen (Fig. 1a) bzw. Tendergehäuse abnehmen (Fig. 1b).
73018
73019
79019
Zur Schmierung der Getriebeteile (Zahnräder, Schnecke) empfehlen wir das
ROCO-Spezialfett 10905. Im Falle der
Schmierung diese Teile bitte nicht ölen.

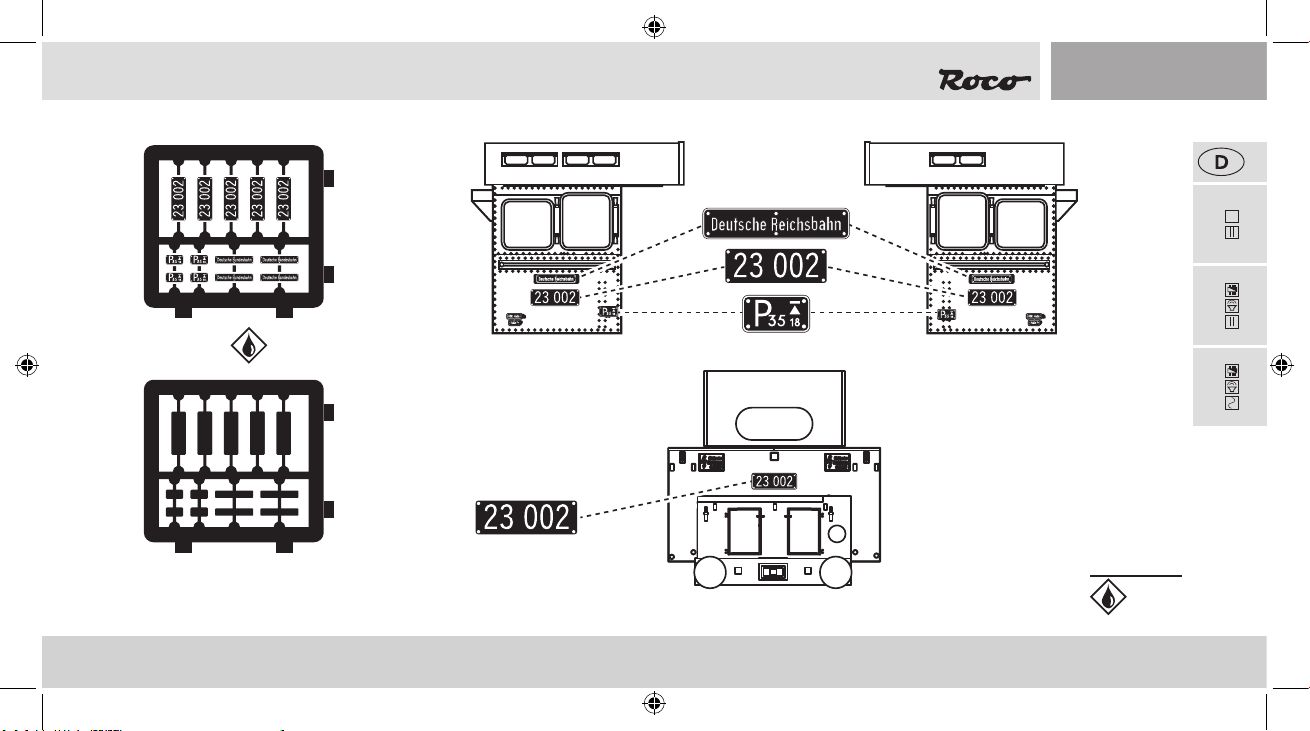

Oberäche der Zeichen vorsichtig und sauber abziehen. Dabei darauf achten, dass man beim Abziehen der Farbe nicht zu tief gerät und
die Farboberäche zwischen den Zeichen verletzt.
3. Sollte das Ergebnis nicht befriedigend sein, empfehlen wir die verbliebene Farbe mit einem geeigneten Lösungsmittel (Pinselreiniger) voll-
ständig zu entfernen, die Schilder trocknen zu lassen und anschließend frische Farbe aufzutragen. Nach dem Durchtrocknen das Abziehen
der Farbe von den Zeichenoberächen wiederholen.
4. Mit Vorsicht die einzelnen Schilder aus ihrem Ätzrahmen heraustrennen und die verbliebenen Grate entfernen.
5. Mit sehr wenig Klebstoff die Ätzschilder über die aufgedruckten Schilder des Fahrzeuges kleben. Besser und gefarhloser ist die Verwendung von dünnem, entsprechend zugeschnittenen Doppelklebeband.
Der in dieser Lok enthaltene Sounddecoder der Firma ZIMO wurde optimal auf die Lok eingestellt. Dennoch können Sie viele Decoder Eigenschaften
Ihren Wünschen anpassen. Dazu lassen sich bestimmte Parameter (die so genannten CVs – Conguration Variable – oder Register) verändern.
73019
Prüfen Sie aber vor jeder Programmierung, ob diese tatsächlich notwendig ist. Falsche Einstellungen können dazu führen, dass der Decoder
nicht richtig reagiert.
Für einen hohen Fahrkomfort ist der Decoder werkseitig auf 28/128 Fahrstufen vorprogrammiert. Damit ist er mit allen modernen DCC- (MULTI-
79019
MAUS®) und Motorola®-Steuergeräten einsetzbar.
Der Sounddecoder wurde speziell für die zusätzlichen Funktionen verändert und darf
nicht gegen einen im Handel erhältlichen Decoder ausgetauscht werden.
Soll die Lok umprogrammiert werden, darf nur die Lok auf dem Programmiergleis stehen.
CVNameWerteDefault Werte
6Mittengeschwindigkeit (bei mittlerer Fahrstufe) - Wert 1 entspricht 1/3 von Vmax. (CV5)00 – 2521
7Decoderversionsnummer (nur lesen! Lesbar nur an lesefähigen Verstärkern/Zentralen).
Wichtig! Für die Nutzung der MULTIMAUS® zum Erreichen von CV´s größer als CV255: Mit der kurzfristigen Programmierung der CV7 wird nur der anschließende Programmierzugriff mit dem Wert 10 um 100 CV-Plätze
erhöht (also CV166 greift dann z.B. auf CV266 zu!) Wert 20 um 200 CV-Plätze erhöht
8Reset-Funktion Zurücksetzen aller Werte auf Werkseinstellung; (An lesefähigen Verstärkern/Zentralen ist die Her-
stellererkennung lesbar)
13Analogmodus F1 bis F8 (00 – keine Funktion im Analogmodus)
Da die (MULTIMAUS®) über 20 Funktionstasten und einer Lichttaste verfügt, ist die Bedienung besonders komfortabel.
Programmierarten
Wir empfehlen: Direkt CV-Programmierung (byteweise) oder POM-Modus (Programmierung am Hauptgleis). Das Programmieren ist im
79019
Handbuch der (MULTIMAUS®) beschrieben.
Auslesen:
Mit einer entsprechenden Ausrüstung (z.B. / Z21® / z21® / z21start ® ) können Sie die Werte byte- und bitweise auslesen.
▪ Zusatzfunktionen
Eine Fülle anderer, jedoch wohl recht selten benötigter Einstellmöglichkeiten hinsichtlich Fahrstufenkurve, Lastnachregelungseinstellung oder
Geräuschsynchronisation können Sie im ausführlichen Handbuch in Erfahrung bringen. Bitte beachten Sie hierzu die Anleitung MX645P22auf
www.zimo.at
Thank you very much for purchasing our BR 23 model. These operating instructions will help you to take advantage of the comprehensive functions of your BR 23.
We hope that you enjoy your product and wish you a pleasant journey!
Experts consider this to be one of the most elegantly designed German steam locomotives of its time, and it could also boast
the best technical characteristics. And yet this locomotive never became a success. The career of the BR 23 is closely linked
with that of the passenger steam locomotive BR 38.10 - the Prussian P 8 - and the freight steam locomotive BR 50.
As the predecessor to the BR 23, the BR 38.10 acted as the standard for the new locomotive. The boiler, tank, driver’s cab and
other components on the BR 23 were identical to those on the BR 50.
In addition to the boiler, the cast-iron principle of German standard locomotive designs was also revised with regard to the
chassis. The chassis with the axle sequence 1’C1’ was completely redesigned so that BR 50 boilers were interchangeable with
BR 23 boilers. The front wheelset was designed as a Krauss-Helmholtz bogie and the coupling axes were positioned further
forward to create space for the wider boiler rebox, which was supported at the rear by an Adams axle. With this symmetrical
chassis, the design of the BR 23 was extremely well-balanced, and one would be justied in designating it the beauty queen
The smallest radius this model should run is R3 or rather R2 of the Track system (model without tubes protecting pistons). Your locomotive will run smoothly on clean tracks only. For
this purpose we recommend using item no. 46400, Roco track cleaning van, or item no. 10002, Roco track cleaning rubber, for removing heavy dirt.
73018
73019
Only for showcase
?
▪Fittings

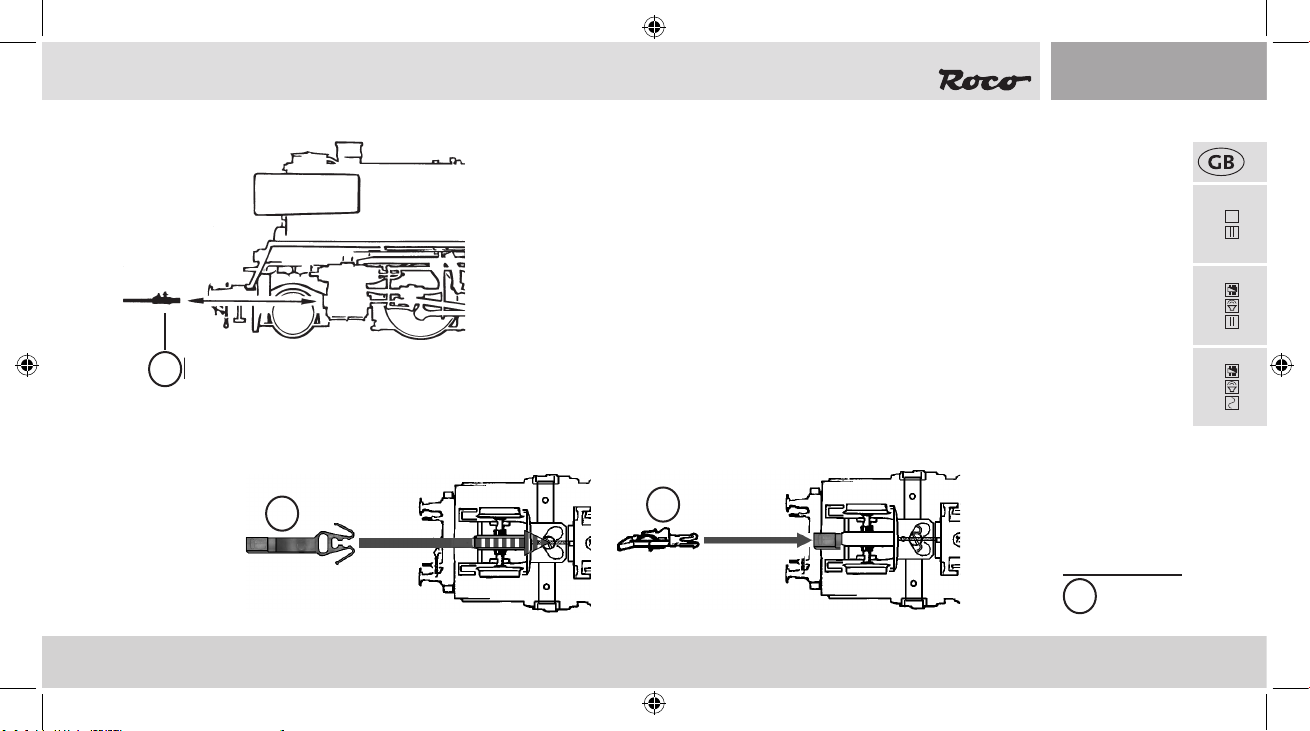

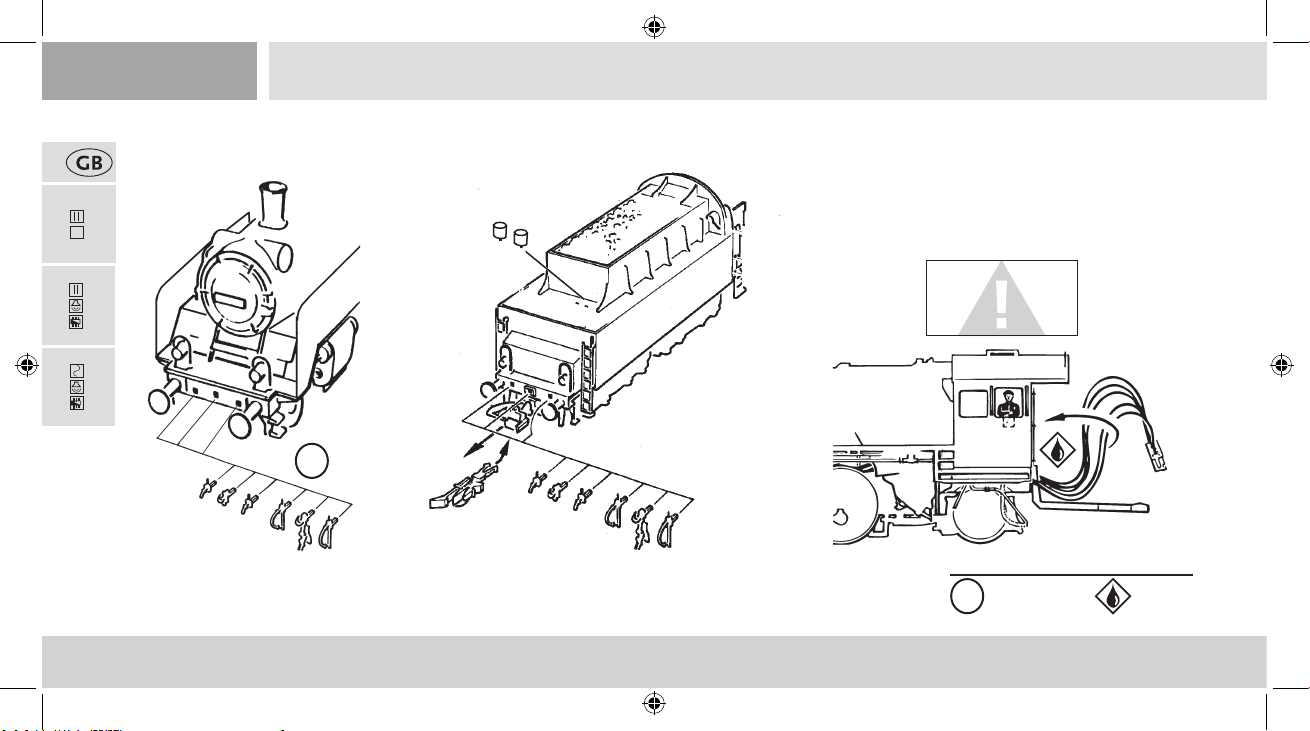

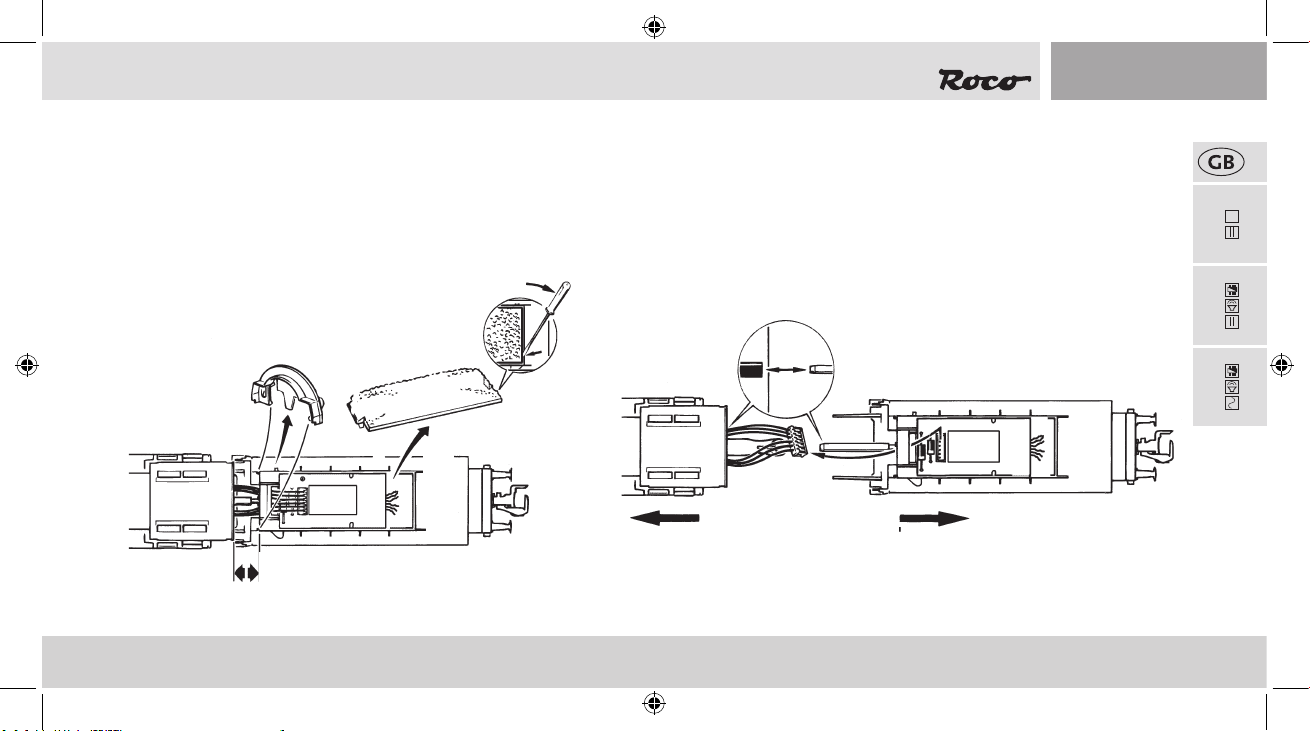

Operation is possible with different couplings. We recommend using the Roco close coupling.

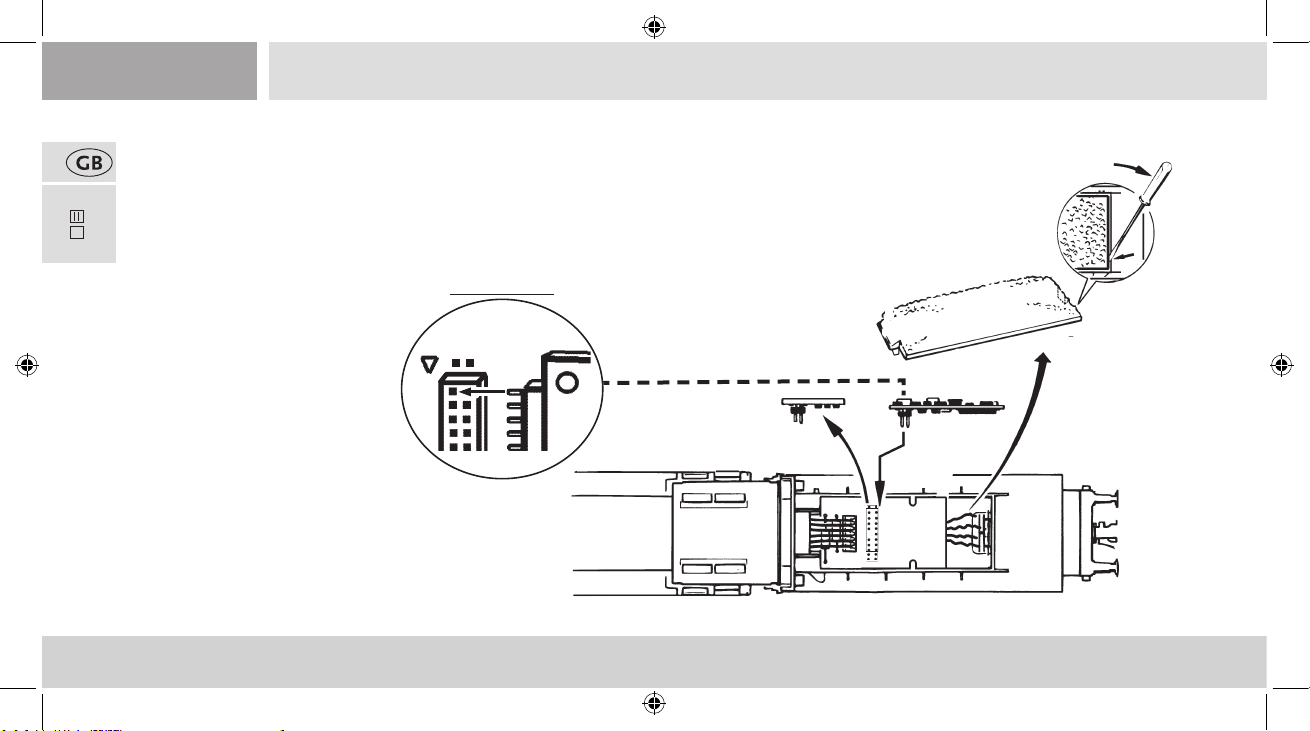

Wheel contacts easily get dirty on tracks which are not entirely clean. Use a small brush to remove dirt from spots marked (g. 3) after having
removed the Loco body (g. 1a) or gear cover (g. 2).

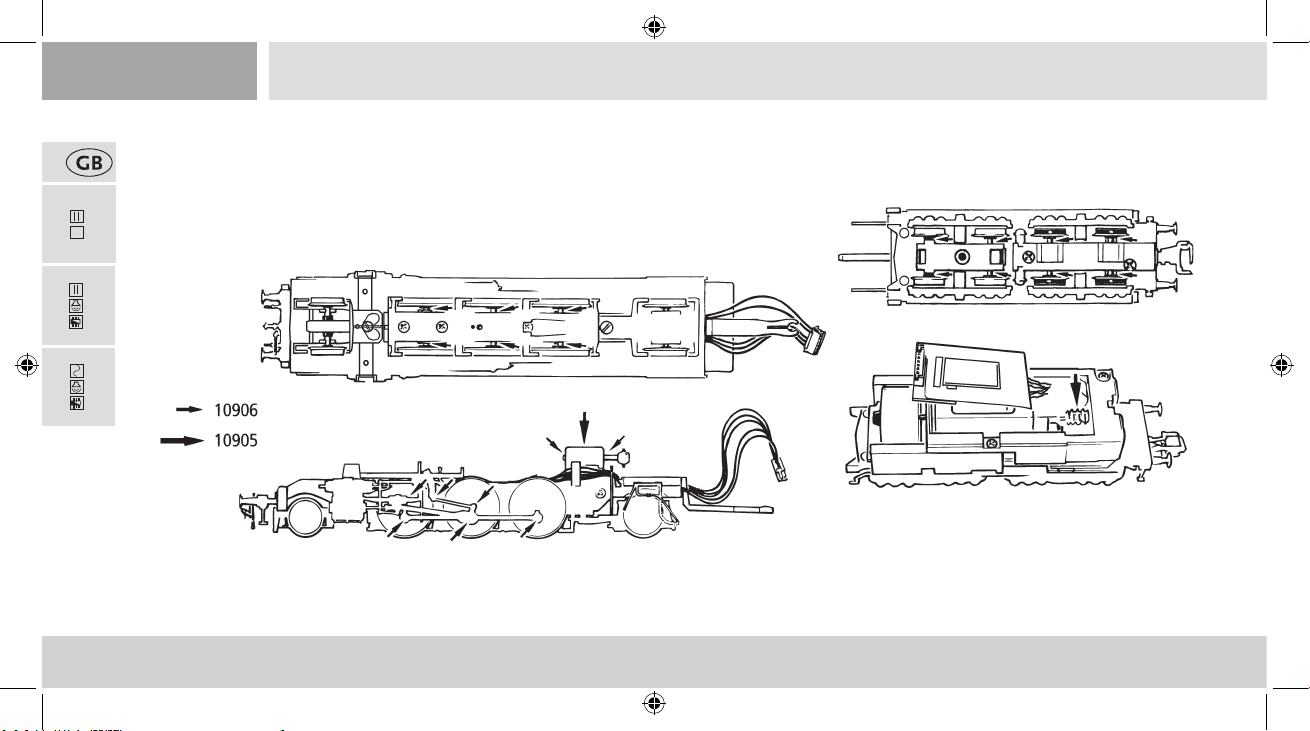

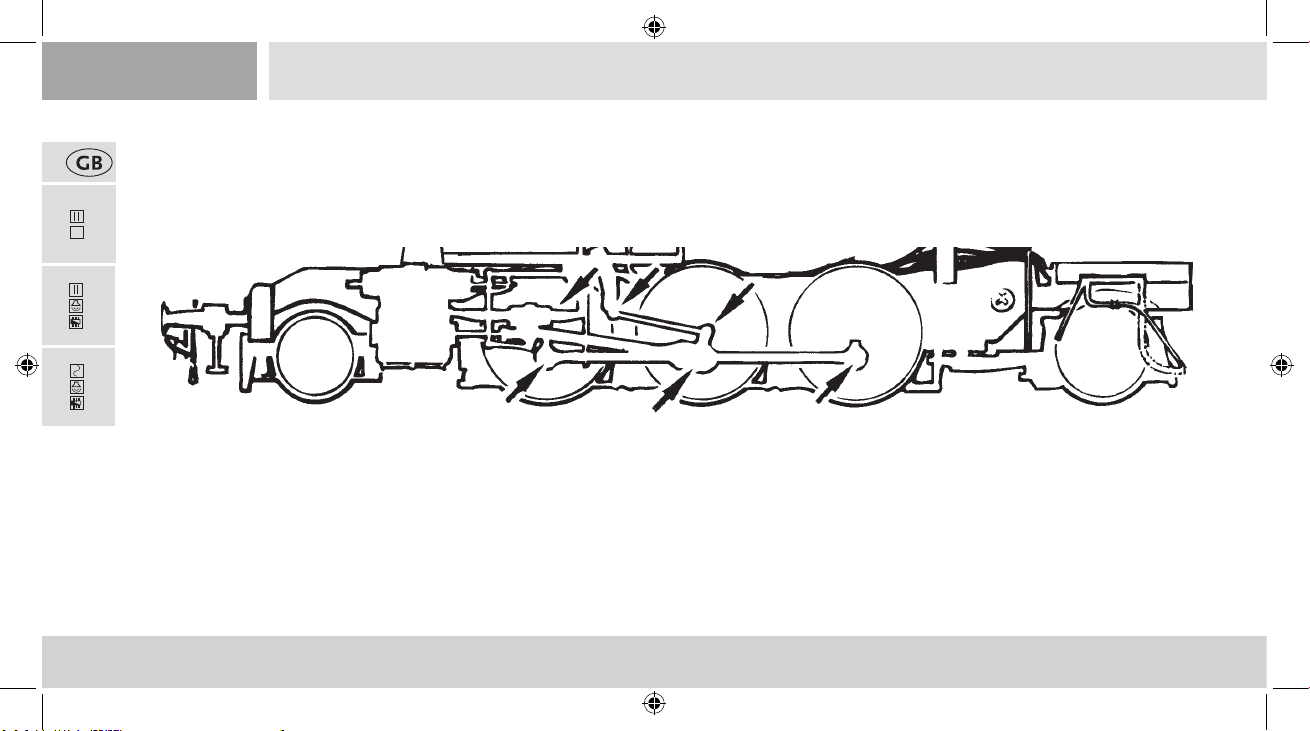

Only apply small oil droplets onto the positions as marked in the lubrication plan. We recommend ROCO oiler Art. No. 10906.
73018

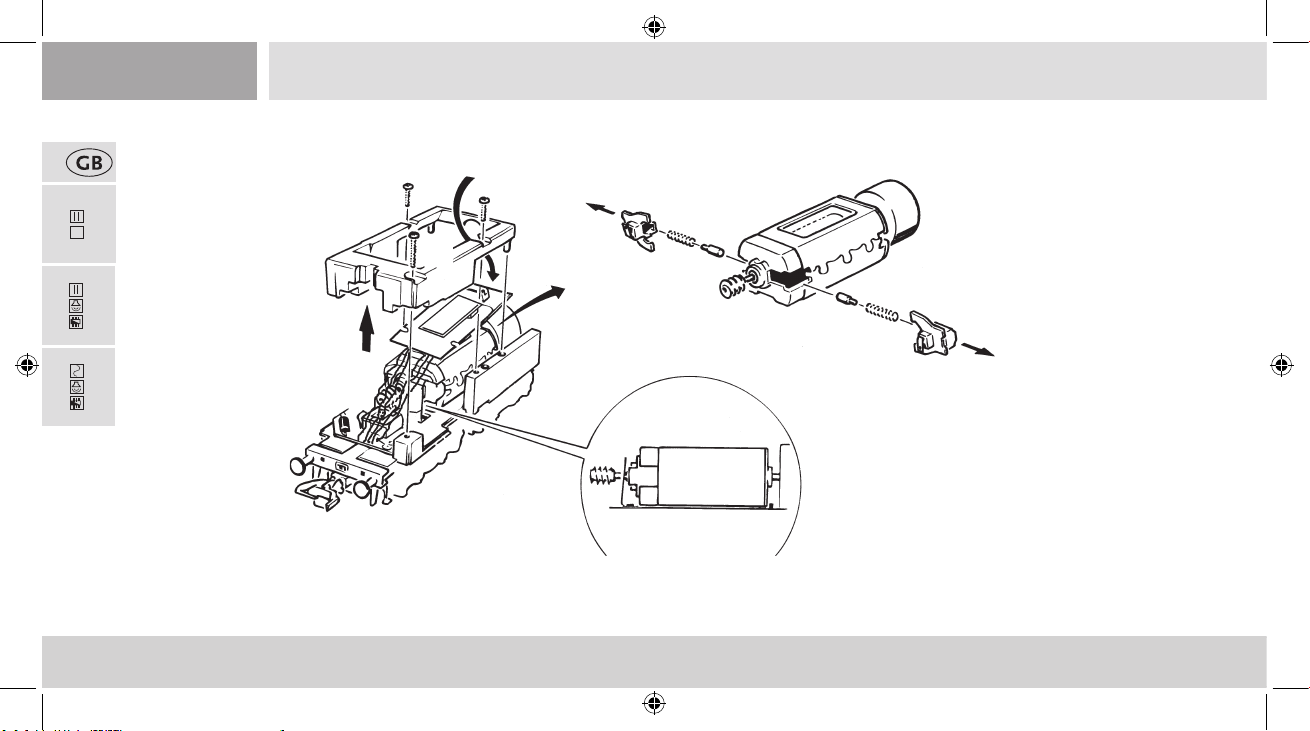

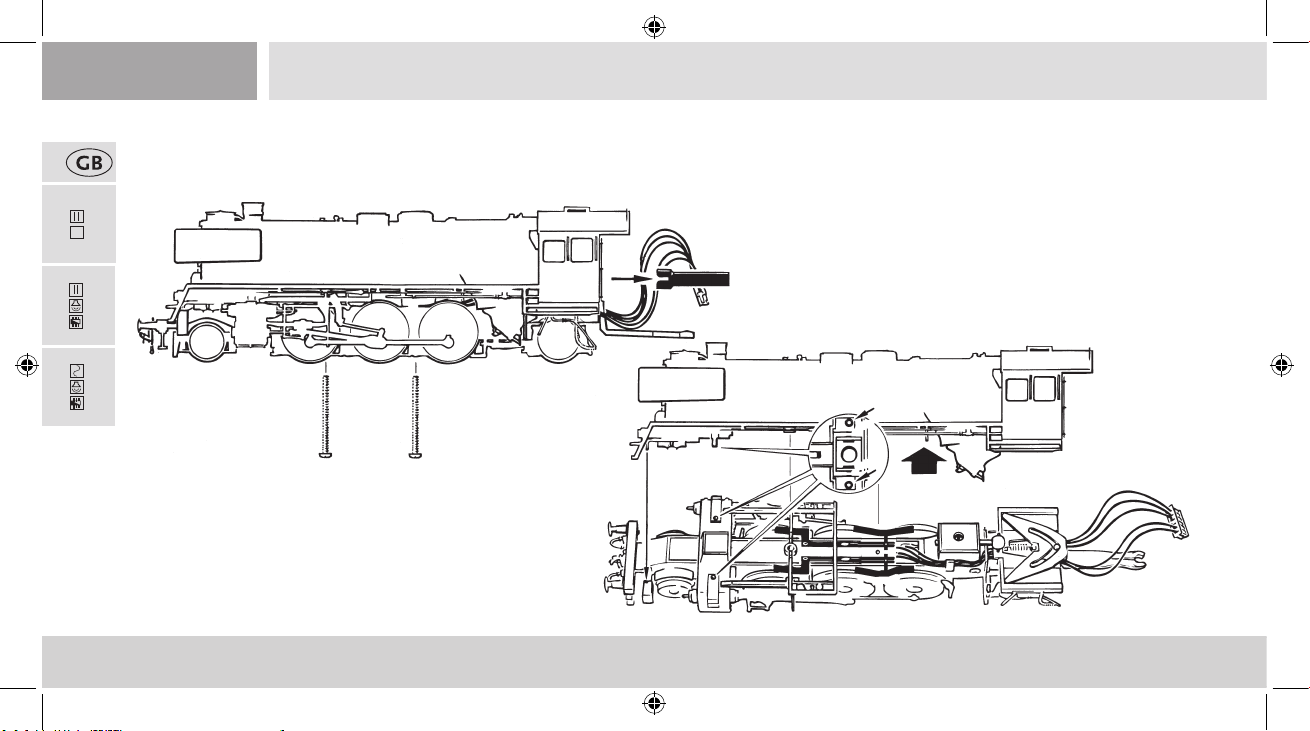

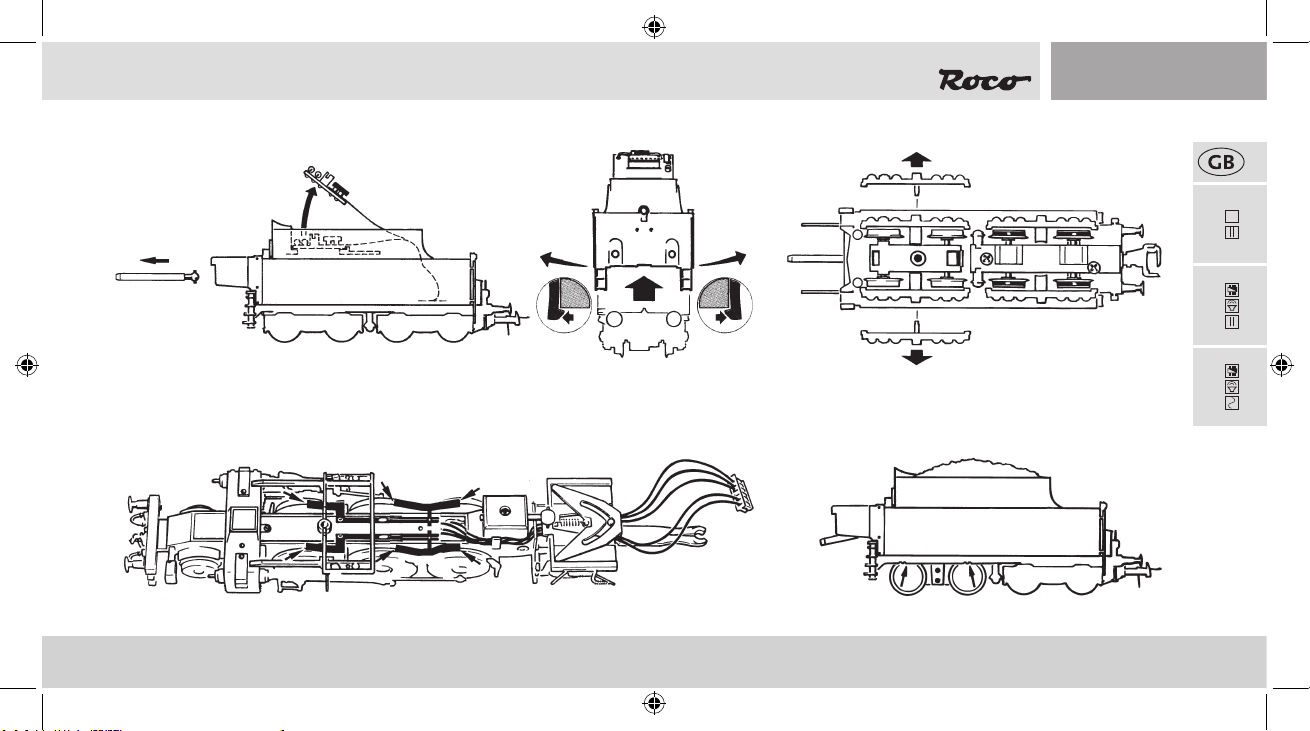

Prior to lubrication dismantle the loco body (g. 1a) or the tender body (g. 1b).
PluX
16
73019
79019
In order to lubricate the transmission
parts (gear wheel, screw), we recommend using ROCO special grease 10905.
If lubricated, do not oil these parts.
Pay attention to the original position of the wheel contacts
prior to removing the axles.

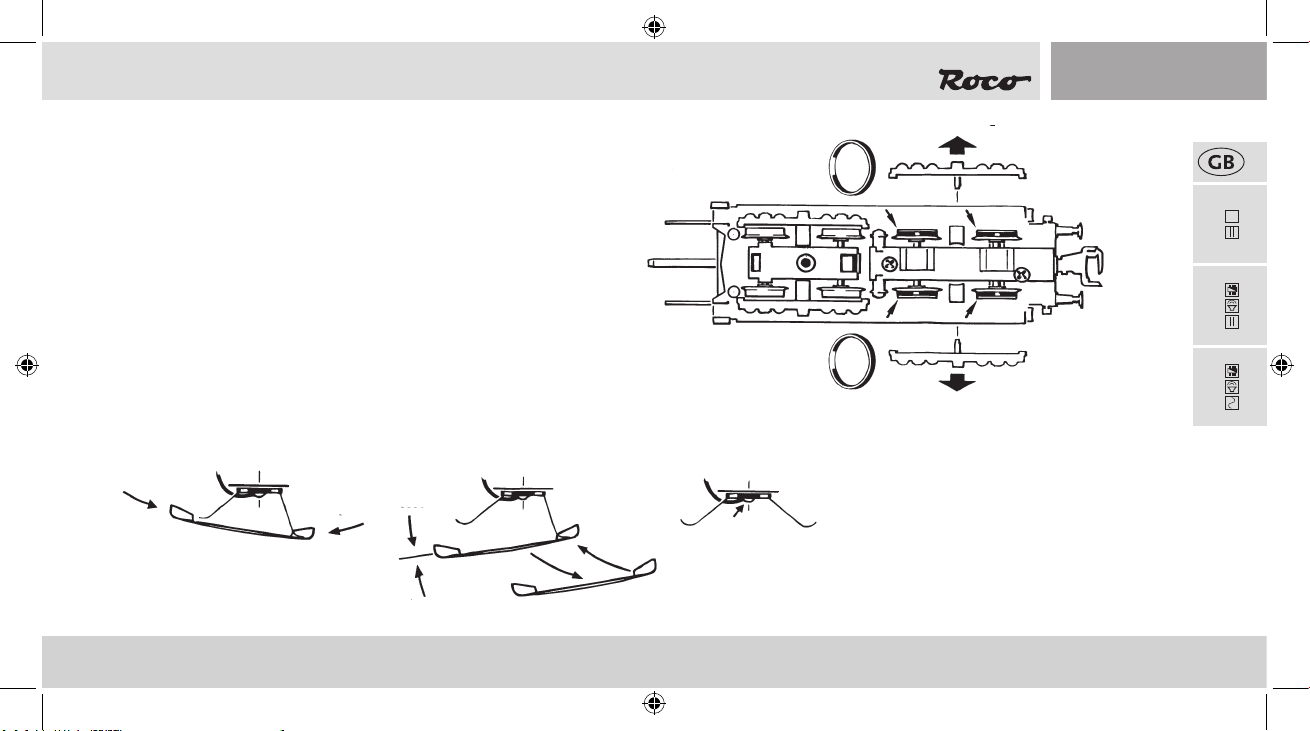

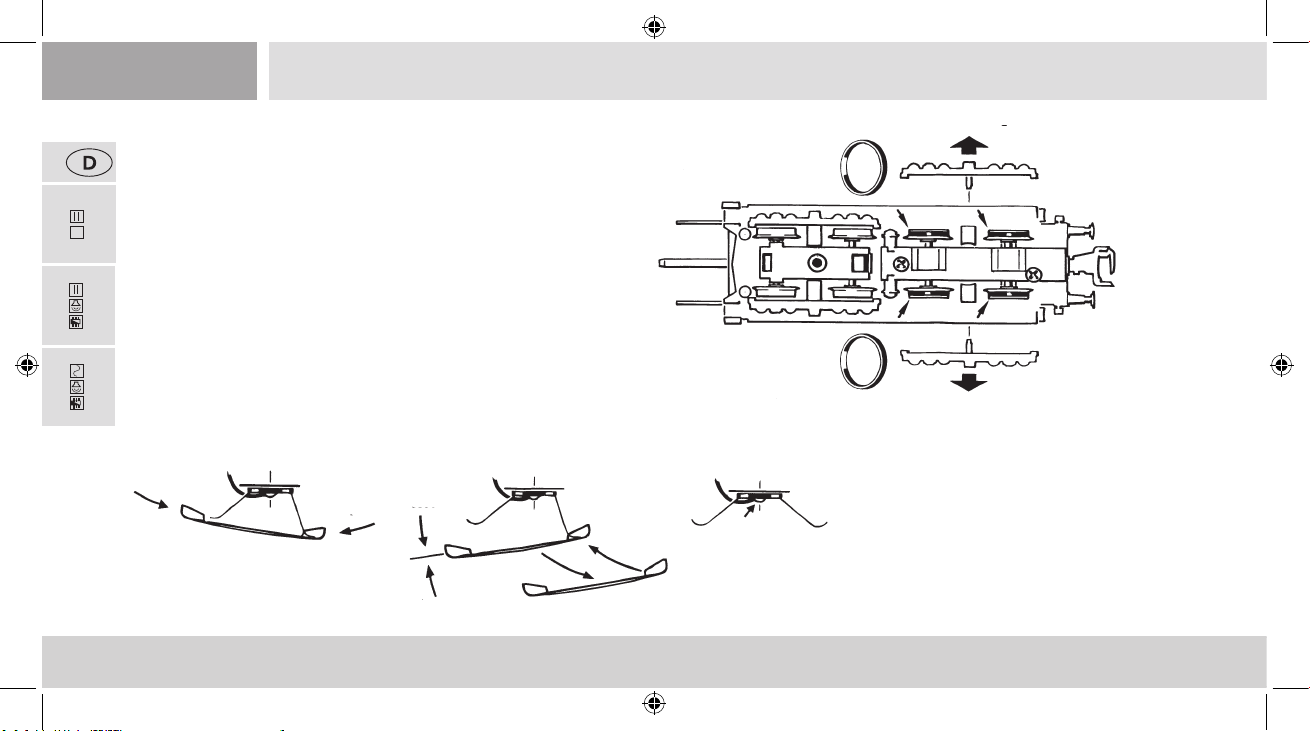

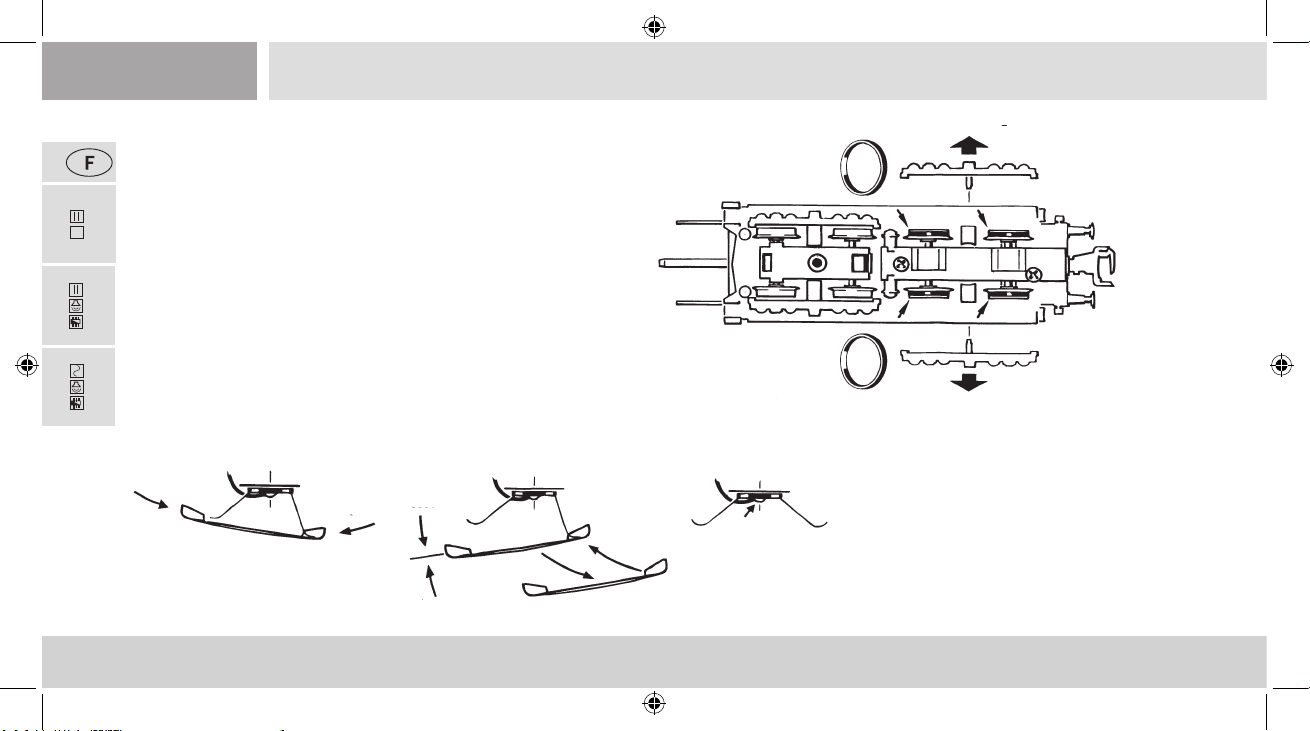

Remove boogie blind. Remove the traction tyres using a needle
or a thin screwdriver. When applying the new traction tyres, please ensure that they do not rotate.

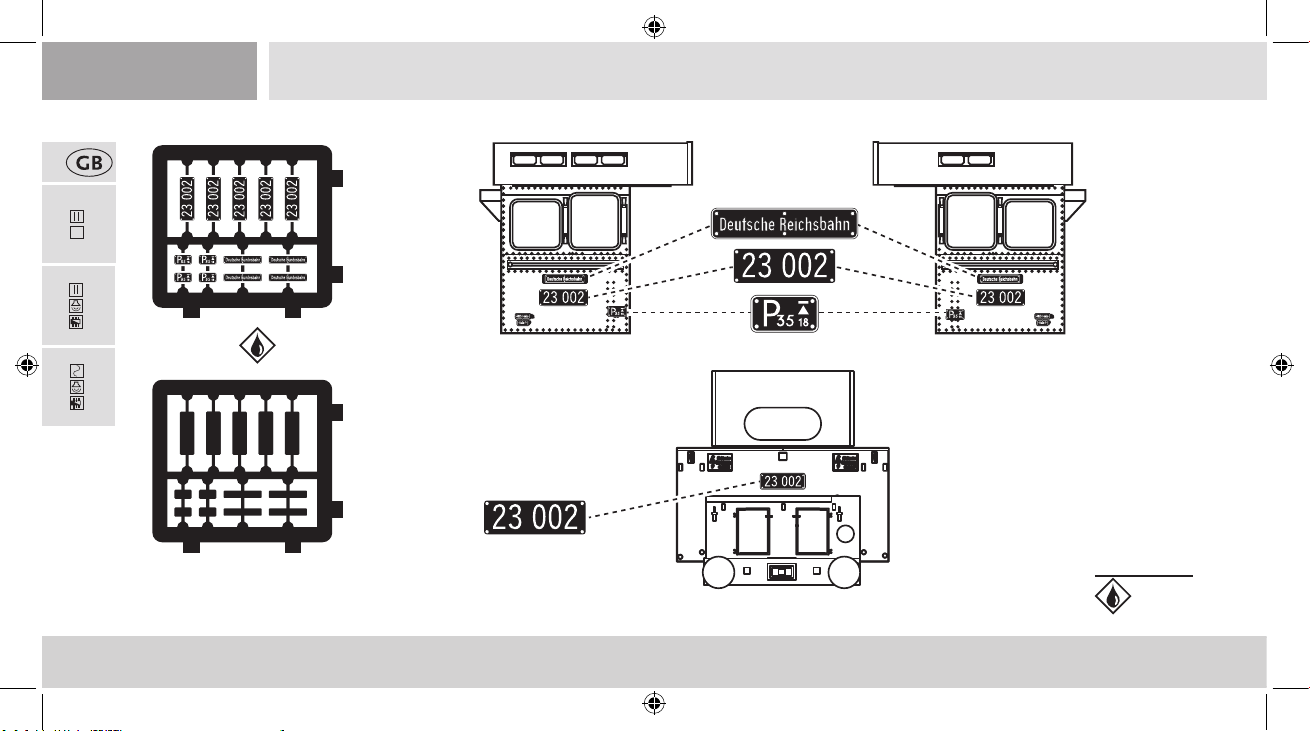

Please note! To achieve proper mounting of the enclosed etched labels will you please follow these instructions:
As delivered the etched label surface is completely covered with paint. To make the metal numbers and letters visible the paint must be removed from the actual letter and numeral surfaces: this is done as follows:
1. Before removing the labels from the etched frame place them with their backs on a rm and completely level surface.
2. Remove the paint from the surface of the characters carefully either with the ROCO rubber (art. no. 10002) a sharp knife having a straight
73018
73019
edge or similar
object (e.g. single-edge razor blade). Take care that while doing this the paint surface between the characters is not damaged.
3. If the result is not satisfactory it is recommended that the remaining paint is removed with a suitable paint remover. Thoroughly dry the
79019
labels and then
reapply fresh paint. Repeat the removal of the paint from the surface of the characters after the new paint is completely dry.
4. Carefully extract the different labels from their etching frames and remove any remaining burrs.
5. Attach the etched labels with very small amounts of adhesive on top of the printed signs on the vehicle.
F2Whistle short
F3Whistle long
F4Conductor whistle
F5Coupling / Decoupling
F6Shunting gear
F7Curve squeaking (only with F1 and whilst driving)
F8Air pump
The Sounddecoder has been optimally adjusted to this locomotive. You can still adapt numerous decoder properties to your wishes however.
Certain parameters (referred to as CVs – Conguration Variable – or register) can be amended.
Please check before each programming if this is really necessary. Incorrect settings can result in the decoder not reacting correctly.
The decoder is preprogrammed with 28/128 speed steps at the factory for a high level of comfort. This means that it can be used together with
all of the modern DCC (MULTIMAUS®) and Motorola® control devices.
73019
The Sounddecoder has been especially modied for the additional functions and must not be
replaced with a decoder which is available from a retailer.
79019
If the locomotive is to be reprogrammed, only the locomotive is to be on the programming track.
▪ CV-List of the BR 23
CVNameValueDefault Value
1Address (= short address)01 – 993
2Minimum speed (lowest creeping speed)01 – 25210
3Start-up delay (from standstill to maximum speed)00 – 25535
4Braking delay (from maximum speed to stand-still)00 – 25517
5Maximum speed00 – 252200
CVNameValueDefault Value
6Medium speed (at medium running step) - Value 1 corresponds to 1/3 of Vmax. (CV 5)00 – 2521
73019
7Decoder Version Number (only read! Readable only on reading-capable ampliers/centres).
Important! Please note when using the MULTIMAUS® in order to achieve CVs greater than CV255: when undertaking a short-term programming of CV7, only the subsequent programming access with the value 10 is
increased by 100 CV places (meaning CV166 then accesses CV266 for example). The value 20 is increased
by 200 CV places.
8Resetting of all values to the default settings; (With readable amplifiers/controllers, the manufacturer ID is readable)08 = Reset
13Analogue modes F1 - F8 (00 – no function in analogue mode)
01 – Function F1 02 – Function F2 04 – Function F3 08 – Function F4
16 – Function F5 32 – Function F6 64 – Function F7 128 – Function F8
Attention! Several things happen at the same time when several functions are activated via CV’s in analogue operation.
14Analogue modes F9 - F12
01 – Locomotive headlight (front) | 02 – Locomotive headlight (rear) | 04 – Function F9
08 – Function F10 | 16 – Function F11 | 32 – Function F12
17+18Long address (requirement: corresponding CV29 long address setting is activated)100 – 9999
29Settings 14
266 Total Volume of all Sounds 00 – 25564
00 – 2551
00 – 255195
Page 45
▪ Operation with a DCC Command Station (MULTIMAUS®)
As the (MULTIMAUS®) has 20 function keys and a light button, can be especially comfortably operated.
Programming modes:
The locomotive and carriages react to all DCC programming modes.
73019
We recommend: direct CV programming (byte by byte) or POM mode (programming on main track).
The programming is described in the MULTIMAUS® manual.
79019
Reading CVs:
With the appropriate equipment (e.g. / Z21® / z21® / z21start® ), you can read the value byte by byte and bit by bit.
▪ More Functions
You can find out about a range of other possible set-tings, which are probably very rarely needed, relating to drive speed curve, load control
setting or noise synchronization from the detailed handbook.
This can be downloaded as a pdf document MX645P22 from www.zimo.at.
Nous vous remercions d’avoir acheté notre modèle de la BR 23. La présente notice d’utilisation devrait vous aider à utiliser les diverses fonctions de votre BR 23.
Nous vous souhaitons de bien vous amuser et bonne route !
Considérée par les experts comme une des plus belles locomotives à vapeur allemandes de son temps, elle était aussi à la pointe de la technique. Mais elle n’a jamais connu le succès. Le devenir de la BR 23 est étroitement lié à la locomotive à vapeur pour trains de voyageurs BR
38.10, la P 8 prussienne, et à celle pour train de marchandises, la BR 50.
Elle a en commun avec la première, modèle de référence, la chaudière, le tender, la cabine et d’autres composants.
En plus de la chaudière, c‘est aussi dans la conception du châssis que les ingénieurs ont rompu avec les principes d’airain guidant la construc-
tion des locomotives uniées allemandes. Pour pouvoir intégrer la même chaudière dans la BR 50 et la BR 23, le châssis a été complètement
revu et équipé de la disposition d‘essieux 1’C1’. La construction a adopté pour l’essieu porteur avant le bogie Krauss-Helmholtz, les essieux
couplés ont été avancés, laissant de la place pour le foyer plus large de la chaudière, supportée à l‘arrière par un essieu Adams.
Avec son châssis symétrique et l’aspect très équilibré qu’il lui donnait, la BR 23 méritait son titre de Reine de beauté des locomotives uniées
Pour éviter les mauvaises propriétés de fonctionnement ou les vices, il s’impose d’huiler les paliers des tiges d’accouplement avant la première
mise en marche. Pour ce faire nous conseillons l’huileur ROCO 10906
73018
73019
79019
▪ Rodage du modèle
Faites circuler le modèle pour la première fois et pendant 5 minutes environ à une vitesse moyenne dans les deux sens.
Le rayon minimal admissible du modèle present est xé à 419,6 mm, soit le rayon R3 des
voies ROCO. Le rayon R2 (soit 358 mm) exige par contre la suppression uniquement des tiges
de piston.
73019
Une marche impeccable de votre modèle n‘est réalisable que sur des voies vraiment propres.
A ces ns nous vous recommandons notre wagonnettoyeur Roco réf. 46400 ou - en cas d‘un
79019
Uniquement en vitrine
?

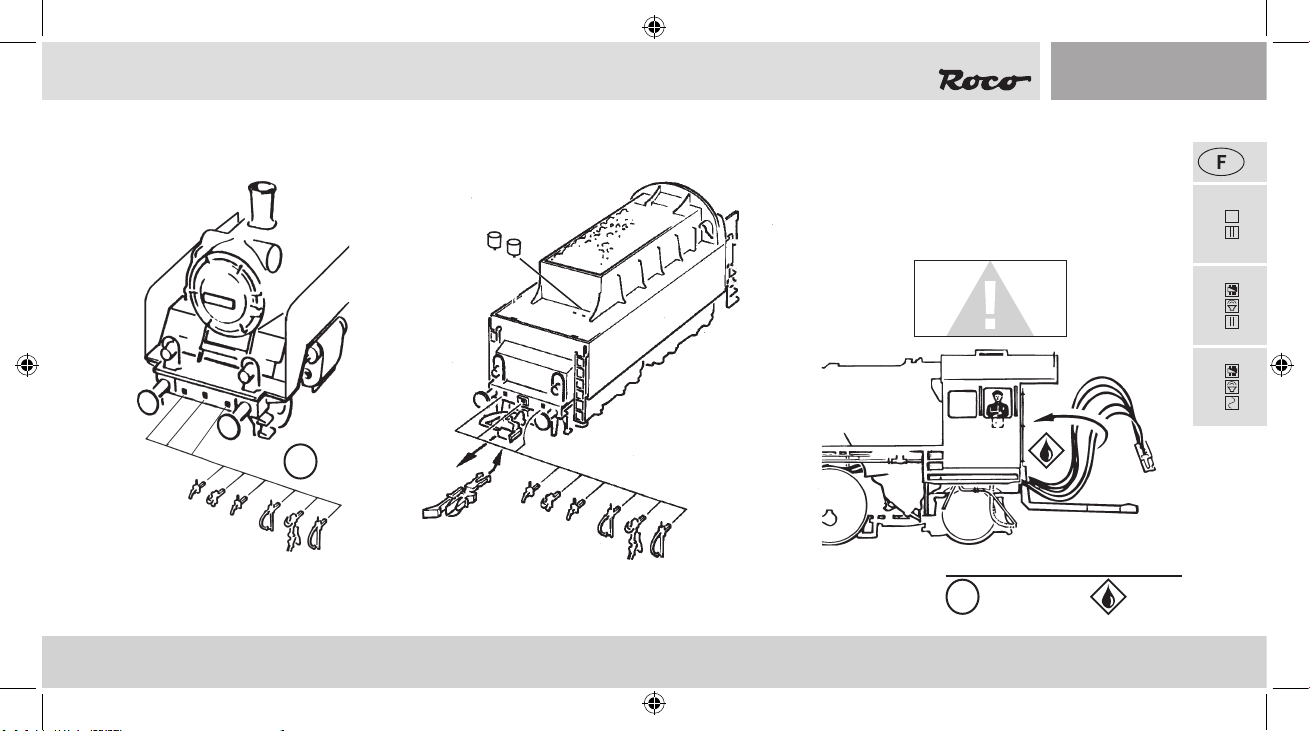

▪Les attelages

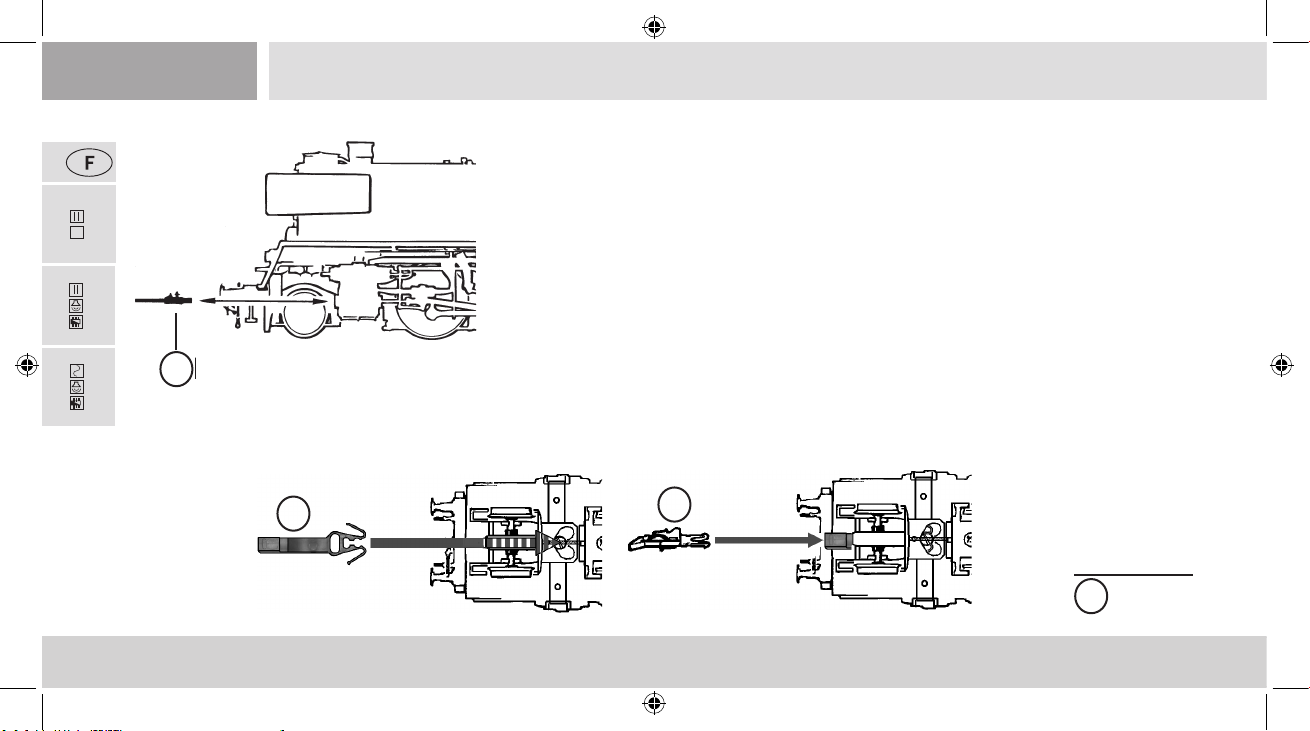

En vue d‘une exploitation pratique sur votre rèseau vous pouvez choisir parmi plusieurs types d‘attelages conformes aux différents systémes
d‘attelage pratiqués en H0. Nous vous recommandons l‘emploi de l‘attelage court ROCO.

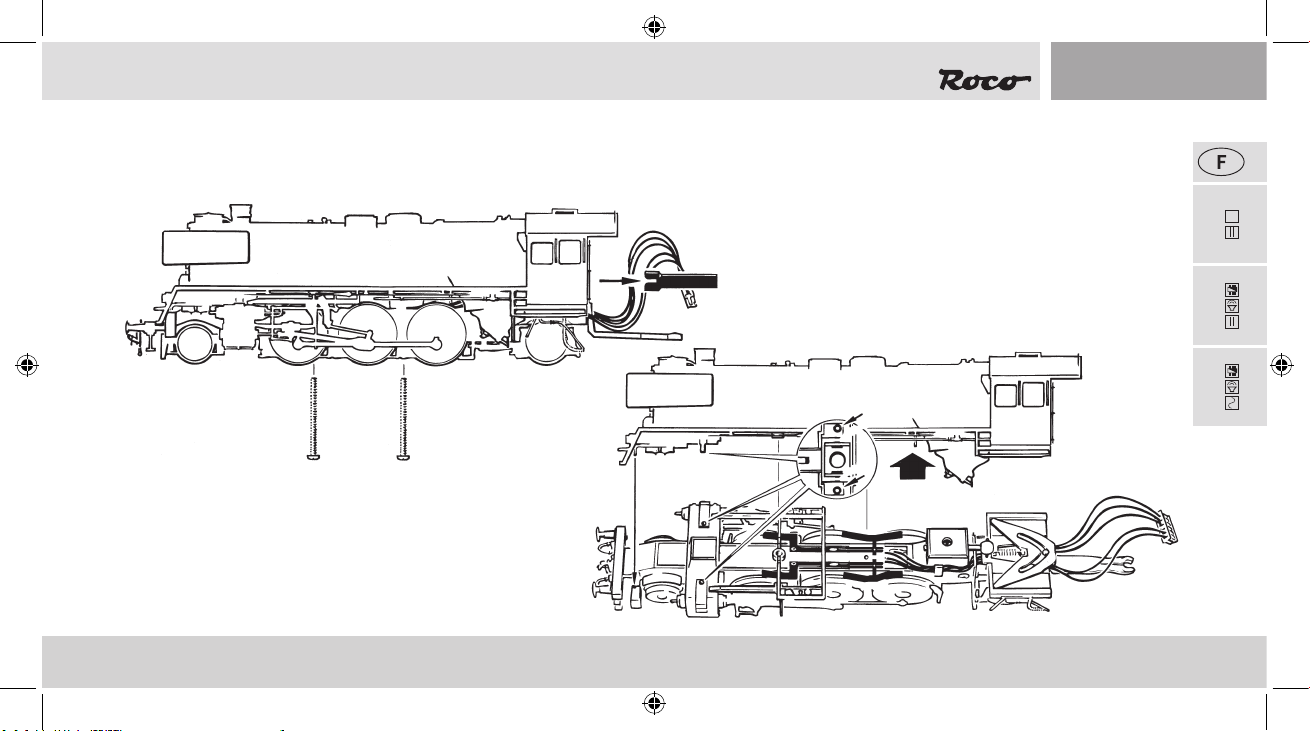

Tout d’abord ôter la hotte puis monter le générateur de vapeur Seuthe n°10 (pour le mode
PluX
16
analogique DC) ou n°11 (pour le mode numérique DC).
Si le générateur de vapeur est monté en mode numérique avec un décodeur post-monté du
type 10880, la touche F1 permet d’éteindre et d’allumer le générateur de vapeur.
Fonctions en mode avec cavalier (= mode analogique) :
– Changement d’éclairage (suivant le sens de marche)
– Générateur de fumée Seuthe 10 (si post-monté)
Fonctions en mode avec décodeur post-monté 10880 (= mode numérique):
F0 = Changement d’éclairage (suivant le sens de marche)
F1 = Générateur de fumée Seuthe 11 (si post-monté)
Pour que vous protiez longtemps de votre locomotive, certains travaux de service réguliers (environ toutes les 30 heures de fonctionnement) sont indispensables.
73018

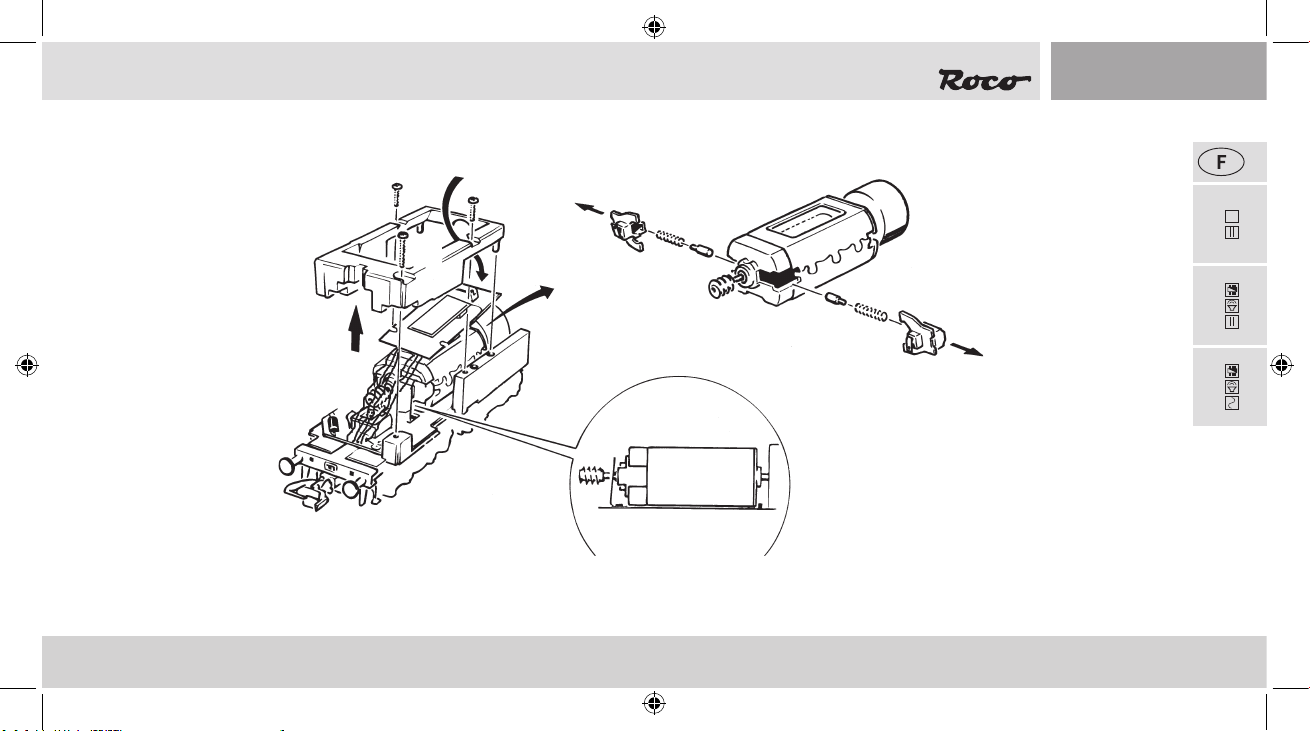

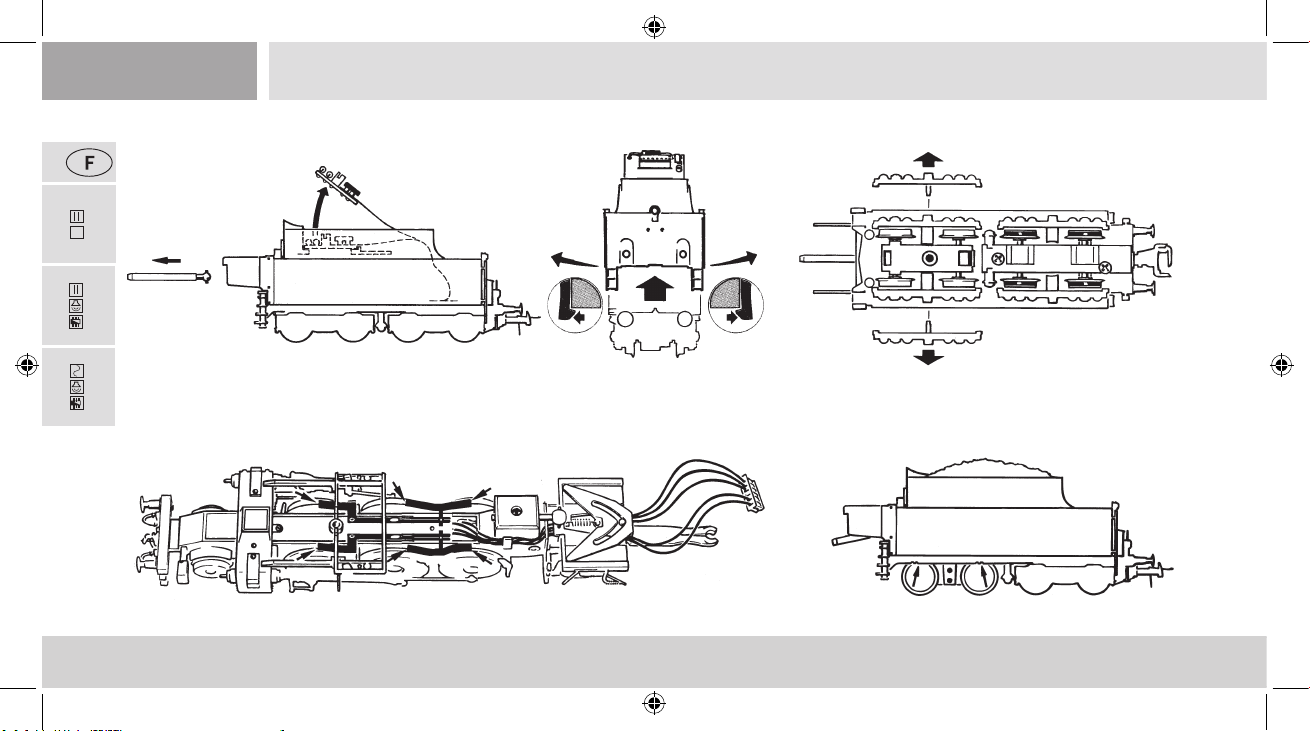

Avant de commencer avec l’entretien et la maintenance du modèle, découplez tout d’abord la locomotive du tender.
Les lames de contact risquent de s‘encrasser rapidement sur des voies poussiéreuses. Veuillez enlever la poussiére aux endroits marqués à la g. 3
à laide d‘un petit pinceau souple après avoir démonté la caisse de la locomotive (g. 1a) ou le couvercle du carter des engrenages du tender (g 1b)
Préparation et montage des plaques d’immatriculation photogravées
73018
Attention!
PluX
Pour un bon montage des plaques photogravées fournies avec votre modèle, il est conseillé de tenir compte des indications
16
suivantes:
73019
Lors de la livraison, les plaques sont entièrement peintes. Pour rendre apparents les caractères métalliques, la peinture doit être enlevée de
leur surface. Procédez comme suit:
79019
1. Poser l’ensemble des plaques (sans les détacher de leur cadre) sur une surface dure et bien plane.
2. Gratter soigneusement la couche supérieure de la peinture des caractères de préférence avec la gomme ROCO (réf. 10002) ou un couteau
bien aiguisé et bien droit ou avec un instrument similaire. Ne pas gratter trop profondément pour ne pas abîmer la peinture du fond de la
plaque.
3. Si la résultant n’est pas satisfaisant, il est conseillé d’enlever toute la peinture avec un produit diluant nettoyant de pinceaux, laisser sécher
et peindre la plaque de nouveau. La nouvelle couche de peinture sèche gratter, de nouveau, la surface des caractères.
4. Détacher avec précaution les plaques du cadre et enlever les arêtes.
5. Avec très peu de colle, xer les plaques préparées sur les tampographies correspondantes de votre modèle.
F2Sifet long
F3Sifet court
F4Sifement du contrôleur
F5Attelage / Détalage
F6Vitesse de manœuvre
F7Curve squeaking (only with F1 and whilst driving)
F8Pompe à air
F9Pompe d’alimentation
F10Pelletage du charbon
F11Injecteur
Page 63
F-Goût Fonction pour 73019 / 79019
F12Plein d’eau
73019
F13Élimination d’eau (seulement si F1 activé)
F14Touche muette
F15Soufante auxiliaire
79019
F16Décrassage
F17Annonce de quai
F18Sifet long
F19Dynamo
F20Volume +
F21Volume -
Le décodeur-son contenu dans cette locomotive a été ajusté de façon optimale sur la locomotive. Cependant, vous pouvez modier de nombreuses caractéristiques du décodeur selon vos désirs. Pour cela, il est possible de modier certains paramètres (appelés aussi CV – Congu-
73019
ration Variable- ou registres). Veuillez cependant vérier avant chaque programmation si celleci est effectivement nécessaire. Si les réglages
sont faux, il se peut que le décodeur ne réagisse plus correctement.
Pour un grand confort de conduite, le décodeur a un préréglage standard de 28/128 crans de marche. Ainsi, il est utilisable avec tous les boî-
79019
tiers de commande modernes DCC (MULTIMAUS®) et Motorola®.
Le décodeur-son de la locomotive a été spécialement modié pour les fonctions supplémentaires et ne doit pas
être échangé contre un décodeur disponible dans le commerce.
Si la locomotive doit être à nouveau programmée, seule la locomotive doit se situer sur le rail de programmation.
▪ Liste CV BR 23
CVNomValeurs
ajustables
1Adresse (= courte adresse)01 – 993
2Tension de démarrage (vitesse de uage la plus petite)01 – 25210
3Temps d’accélération (de l’arrêt jusqu’à la vitesse maximale)00 – 25535
4Temps de freinage (de la vitesse maximale jusqu’à l’arrêt)00 – 25517
5Vitesse maximale00 – 252200
6Vitesse moyenne (Dénition de la vitesse moyene entre seuil de démarrage et vitesse maximale)
La valeur 1 équivaut à 1/3 de Vmax. (CV5)
7N° de la version du logiciel du décodeur (uniquement en lecture! Possible uniquement avec des centrales et
amplicateurs bidirectionnels)
Important ! Pour l’utilisation de la MULTIMAUS® an d’atteindre des CV supérieures à CV255 : avec la programmation à
court terme de la CV7, seul l’accès de programmation correspondant avec la valeur 10 peut augmenter de 100 emplace-
ments CV (CV166 a ainsi accès à CV266 par exemple !), la valeur 20 peut augmenter de 200 emplacements CV.
8Fonction Reset Initialisation de toutes les valeurs à l’état standard; (le code du constructeur est lisible
sur les amplicateurs/centrales capables de décoder)
13Mode «commande analogue» des fonctions «F1» à F8 e variable programmée à la valeur «00», aucune
fonction n’est activée)
01 – Fonction F1 02 – Fonction F2 04 – Fonction F3 08 – Fonction F4
16 – Fonction F5 32 – Fonction F6 64 – Fonction F7 128 – Fonction F8
Attention ! En activant plusieurs fonctions par leurs variables CV respectives en vue d’une exploitation en commande analo-
gique les différentes fonctions ainsi activées seront exécutées simultanément.
14Analogue modes F9 - F12
01 – Locomotive headlight (front) | 02 – Locomotive headlight (rear) | 04 – Function F9
08 – Function F10 | 16 – Function F11 | 32 – Function F12
17+18Adresse longue (Condition préalable : l’adresse longue est activée conformément au réglage CV29)100 – 9999
29Réglages14
266 Réglage globale de l‘intensité de tous les bruits (prière de bien vérier la programmation des variables CV
79019
121 à 123!)
00 – 25564
Valeurs stan-
dard
▪ Système avec centrale DCC (MULTIMAUS®)
Etant donné que la (MULTIMAUS®), dispose de 20 touches de fonction dont une touche pour l’éclairage, l’utilisation de l’ensemble du kit est
ainsi d’une grande facilité.
Types de programmation
Notre recommandation : programmation CV directe (type octet) ou mode POM (programmation sur le rail principal).
La programmation est décrite dans le manuel de la MULTIMAUS®.
Lecture :
Vous pouvez lire les valeurs de type octet ou bit avec un équipement approprié (par exemple Z21® / z21® / z21start®).

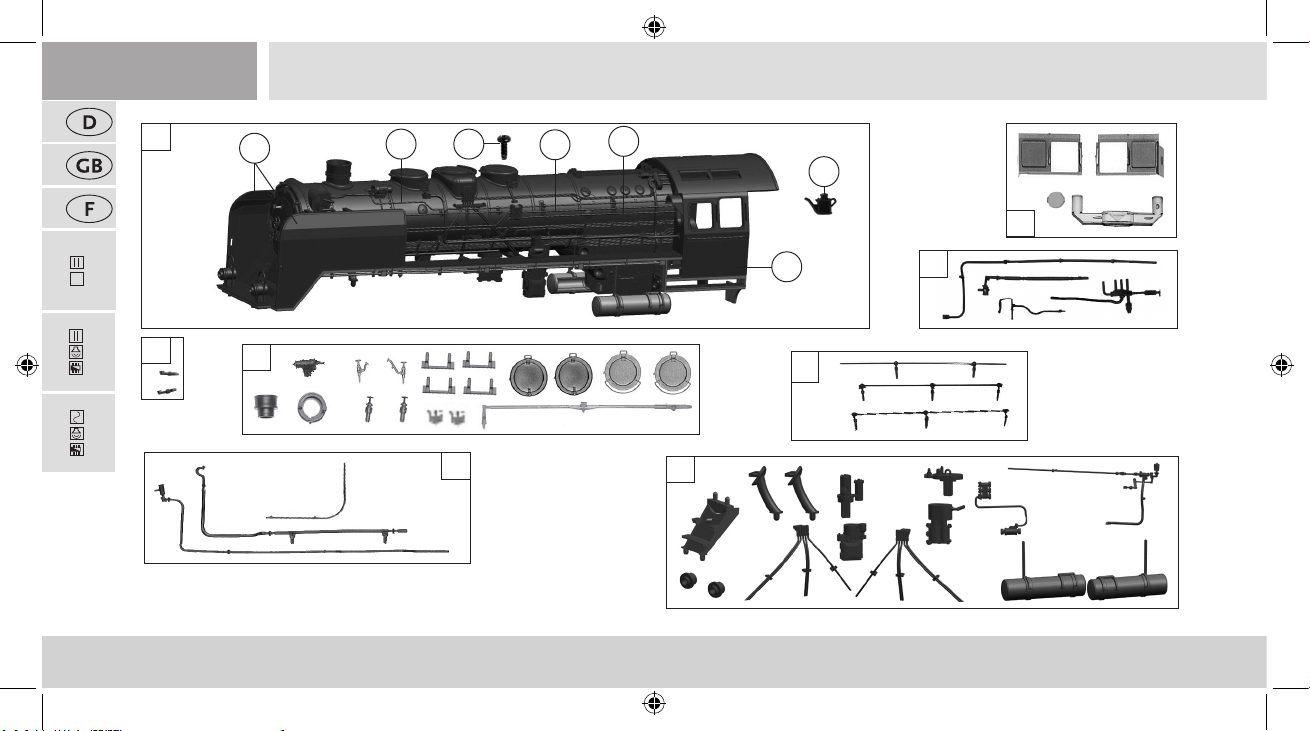

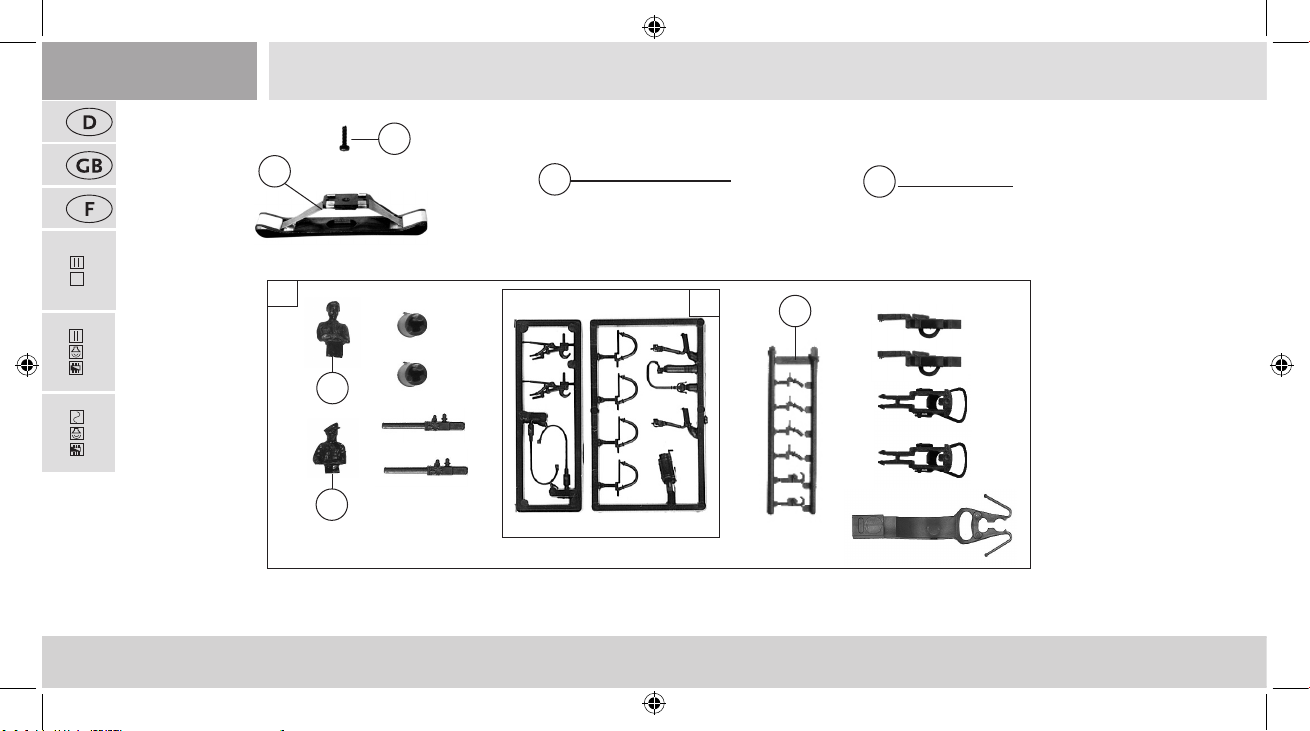

Pos. Nr. / Pos.no.Art.-Nr. / Art.no. Beschreibung / Description
1GF-Schraube M2x5 / GF-Screw M2x5 / GF-Vis M2x51149663
2TS - Fenster + Lichtleiter / Part set window a. lens / Jeu de fenêtre, bre optique1006779
3Ölkanne / Oilcan / Burette d‘huile924534
4TS - Generator, Ventile / Part set generator, valves / Jeu de générateur, vanne10067813
5TS - Leitungen / Part set lines / Jeu de lignes10832910
6Signalhalter / Signal-holder / Signal porteur1249838
7Kessel kpl. / Boiler ass. / Chaudière compléter14303536
8Griffstangensatz / Handrail set / Main courante ensemble10014310
9Führerhaus bedruckt / Drivers cab printed / Cabine imprimés14303620
10Windleitblech links u. rechts / Wind guide left a. right / Scuttle panneau sur la gauche et à droite13390610
11Schaltstange 0,4x49,7 / Switching rod / Commutation tige1001704
12Schaltstange 0,4x93 / Switching rod / Commutation tige1001714
13Schaltstange 0,4x100 / Switching rod / Commutation tige1001724
14TS-Kesselrohre / Part set boiler pipes / Jeu de tuyaux de chaudière1001469
15TS-Kessel / Part set boiler / Jeu de chaudière 13330412

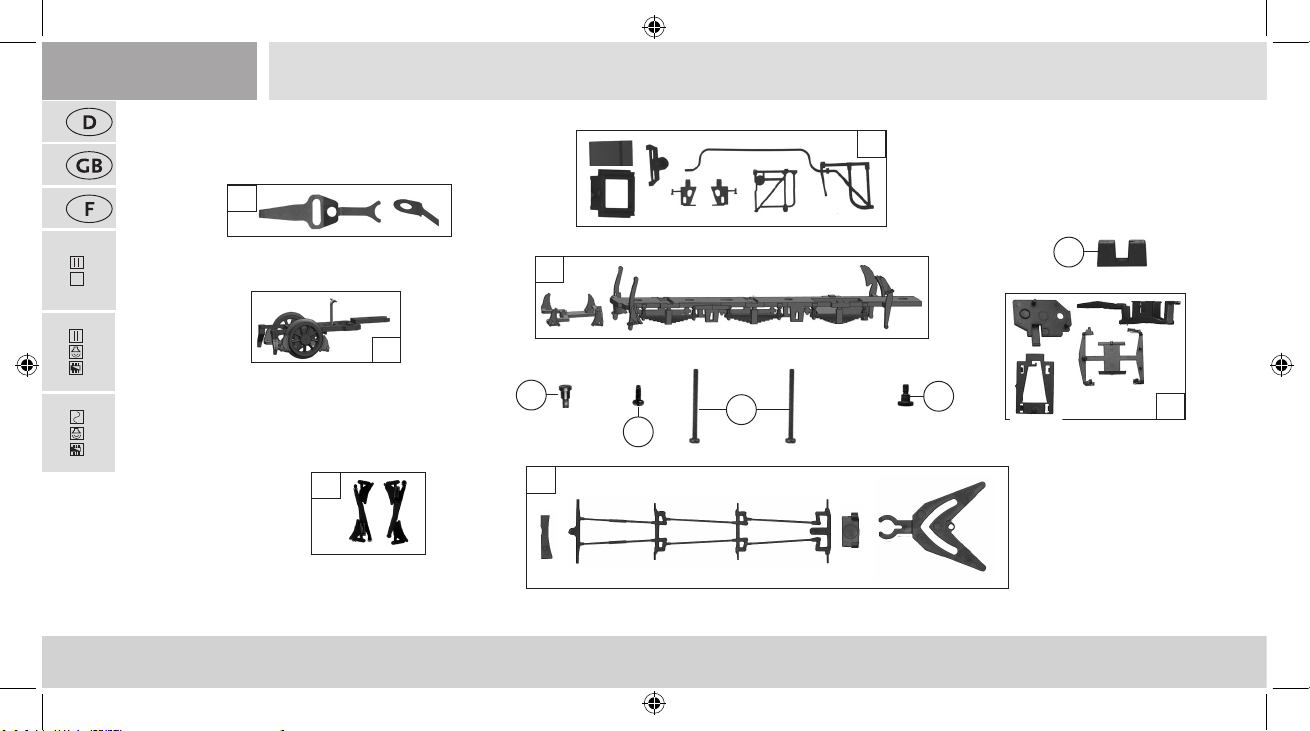

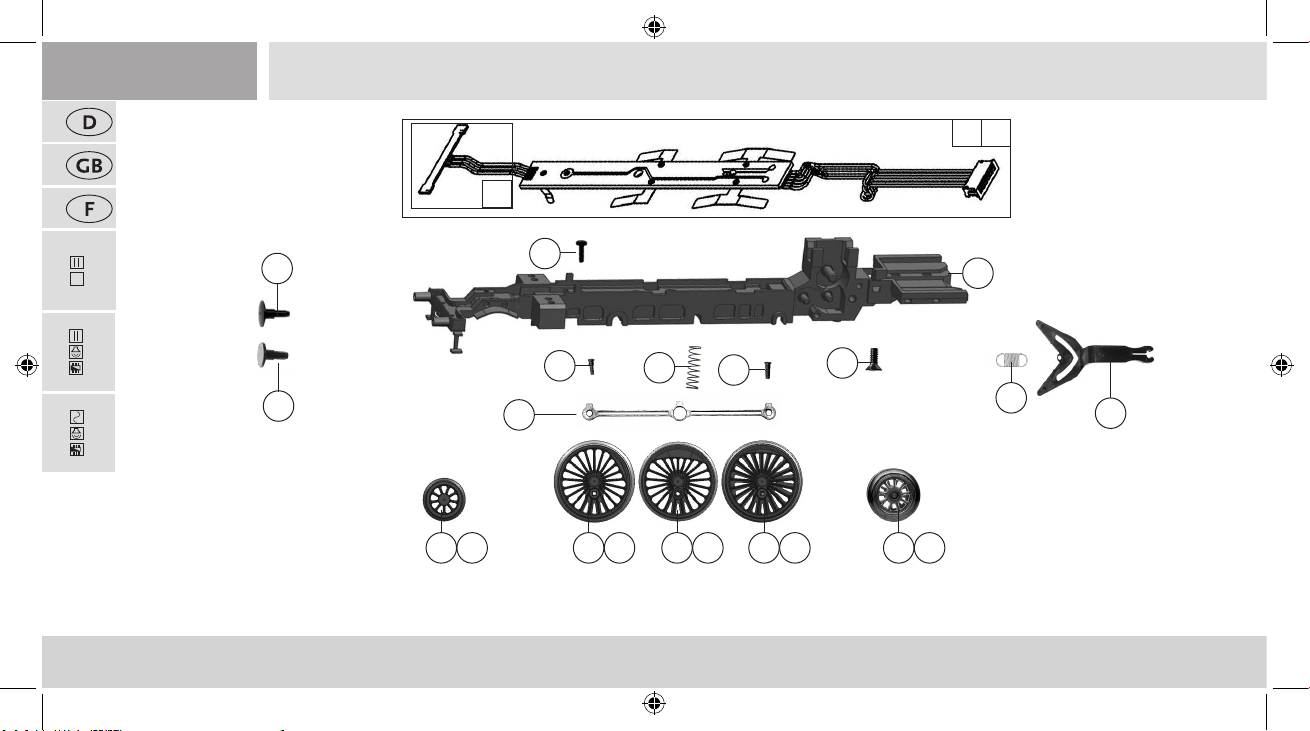

Pos. Nr. / Pos.no.Art.-Nr. / Art.no. Beschreibung / Description
1Lokplatine kpl. mit LED Platine / Printed circuit ass. w. LED printed circuit / La cpl. carte principale avec LED13331324
2LED Platine / LED printed circuit / LED conseil d‘administration13333214
3Lokgrundrahmen / Loco main frame / Loc châssis de base14302016
4Puffer ach / Buffer at / Tampon plat885025
5Puffer gewölbt / Buffer vaulted / Tampon voûtée885035
6SK-Schraube M2x4 / SK-Screw M2x4 / SK-Vis M2x41155413
7Bolzen / Bolt / Boulonner1426833
8Bolzen 3,85 / Bolt 3,85 / Boulonner 3,851426823
9Kuppelstange / Drawbar / La barre d‘accouplement1333167
10Vorlaufradsatz / Pilot wheelset / Roue set1375259
11Nachlaufradsatz / Tail wheelset / Roue set1120189
12Kuppelradsatz / Wheelset / Roue Dôme11271612
13Treibradsatz / Wheelset / Ensemble des pneus Drift13330812
14Kuppelradsatz / Wheelset / Roue Dôme11271712
15Druckfeder / Spring / Ressort de compression1106904
16Zugfeder / Spring / Tension862083
17Lok-Tender Kupplung / Loco-tender coupler / Loco-tender couplage1386718
18GF-Schraube M1,6x4 / GF-Screw M1,6x4 / GF-Vis M1,6x41148503
AC-Wechselstrom
19Lokplatine kpl. mit LED Platine / Printed circuit ass. w. LED printed circuit / La cpl. carte principale avec LED13333424
20Vorlaufradsatz / Pilot wheelset / Roue set1121089
21Nachlaufradsatz / Tail wheelset / Roue set1121079
22Kuppelradsatz / Wheelset / Roue Dôme11273712
23Treibradsatz / Wheelset / Ensemble des pneus Drift13333312
24Kuppelradsatz / Wheelset / Roue Dôme11273812

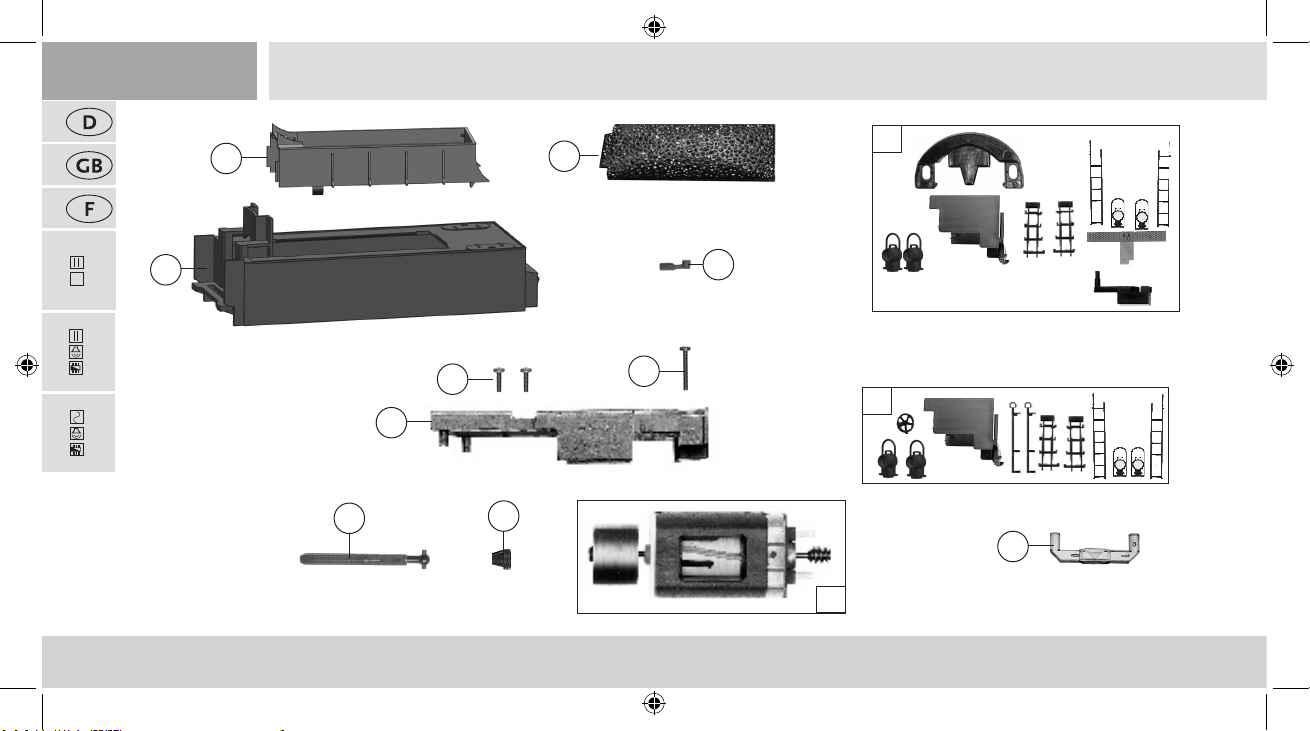

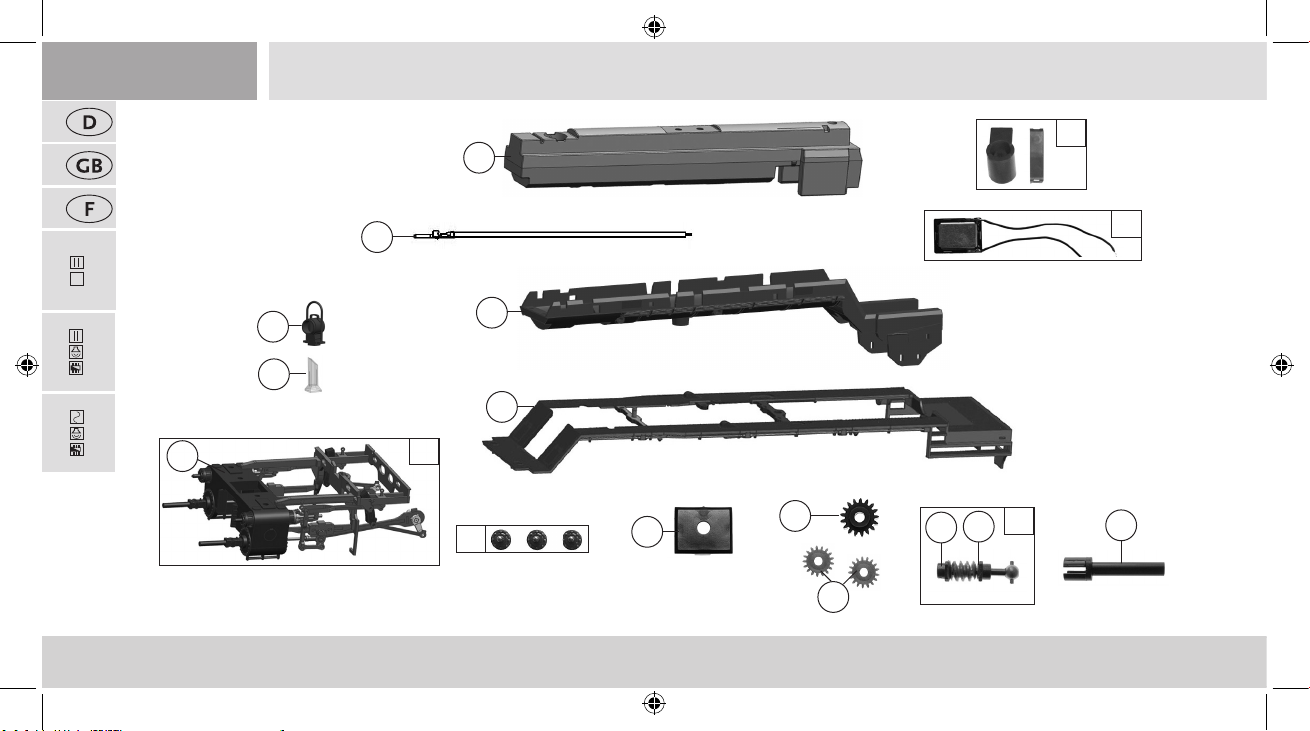

Pos. Nr. / Pos.no.Art.-Nr. / Art.no. Beschreibung / Description
1Kohlegewicht / Coal weight / Poids du charbon10986810
2Kohlebehälter / Coal container / Le ltre à charbon13332910
3Tendergehäuse / Tender body / Boîte aux soumissions14304317
4TS-Tender / Part set tender / Jeu de tender1202078
5Tendergewicht / Tender weight / Tender poids1094058
6GF-Schraube M1,6x5 / GF-Screw M1,6x5 / GF-Vis M1,6x51152693
7GF-Schraube M1,6x10 / GF-Screw M1,6x10 / GF-Vis M1,6x101148813
8TS-Tender u. Kessel / Part set tender a. boiler / Jeu de tender et chaudière10073112
9Tender Lichtleiter / Tender light transmission bar / Tender bre optique1120254
10Motor / Motor / Moteur8513128
11Kardanschale / Cardan bearing / Cardan shell871294
12Kardanwelle / Cardan schaft / Arbre d‘hélice1092385
13Signalhalter / Signalholder / Les porteurs de signal1148533

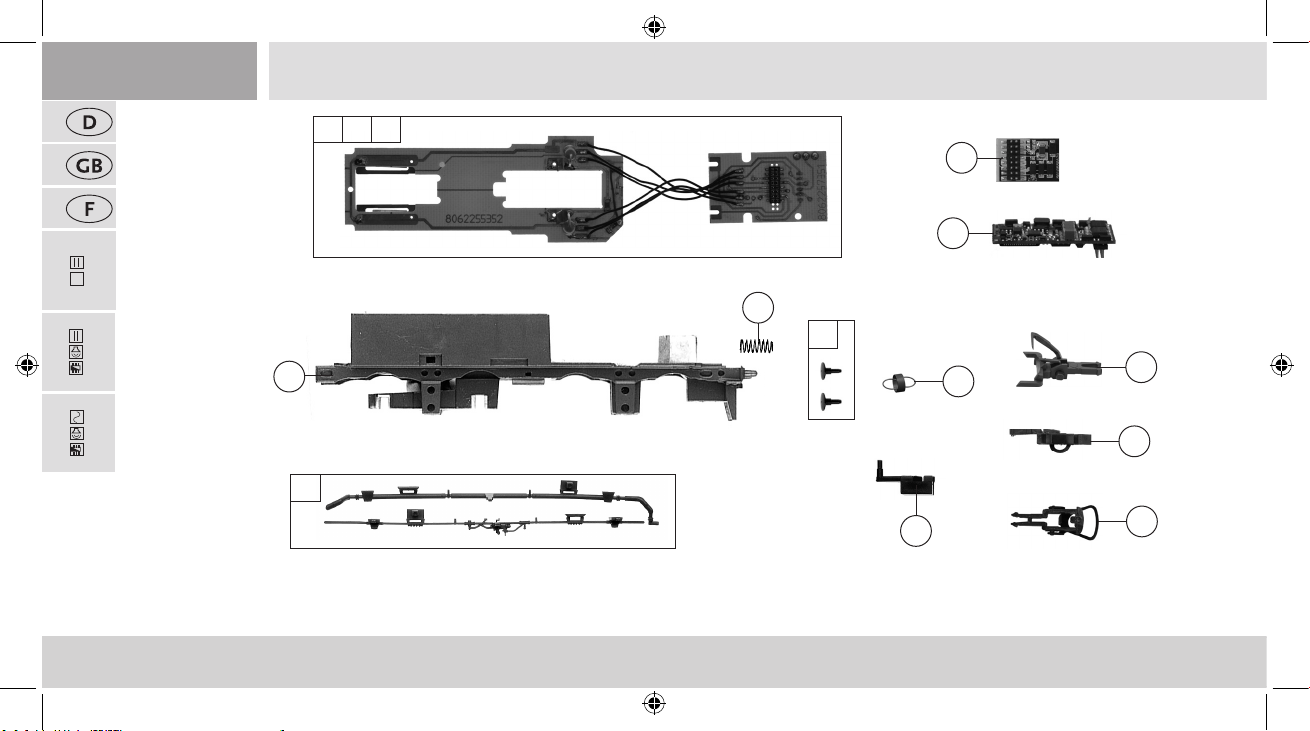

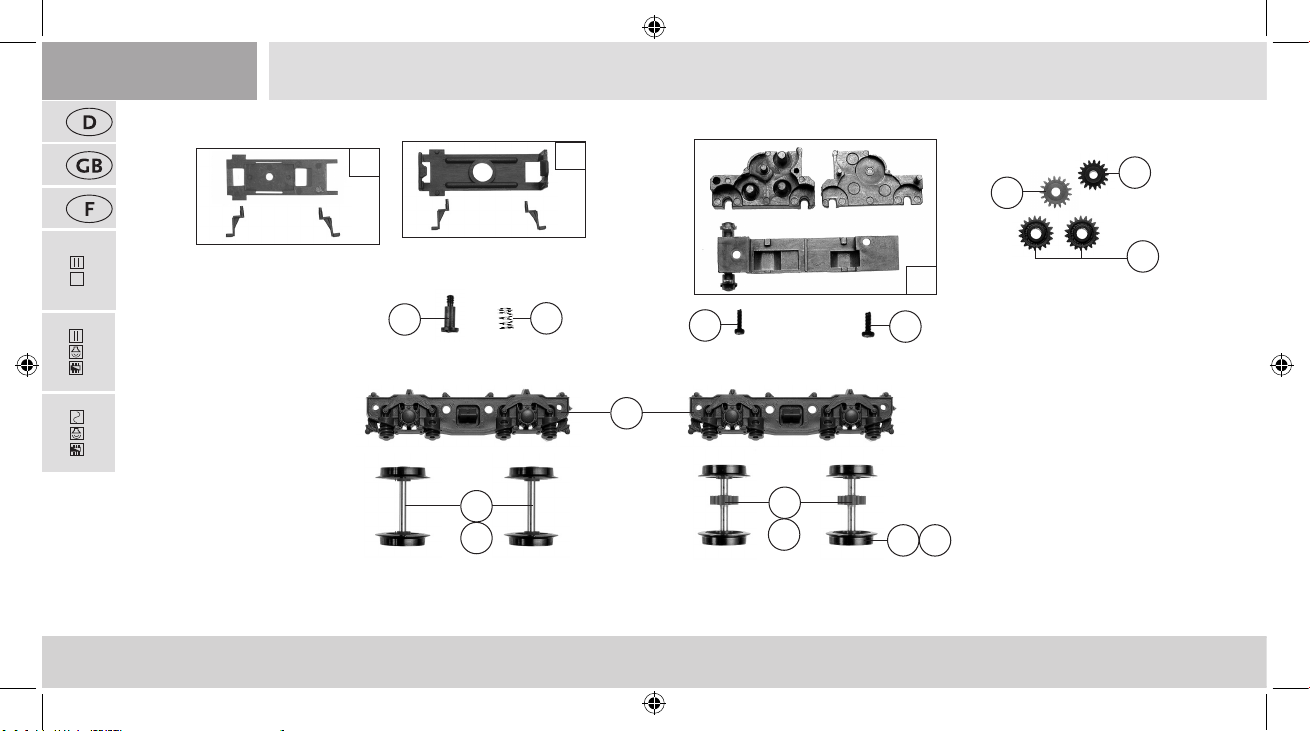

Pos. Nr. / Pos.no.Art.-Nr. / Art.no. Beschreibung / Description
1Brückenstecker 16 Plux / Connector 16plux / Cavalier 16Plux1296308
2Tenderplatine kpl. / Printed circuit ass. for tender / Tendre carte de circuit imprimé13113024
3Tendergrundrahmen / Tender main frame / Tendre bâti de base14303416
4Feder / Spring / Printemps1141973
5Teilesatz Puffer / Part set Buffer / Jeu de Tampon1369228
6Zugfeder / Spring / Printemps862493
7Tenderleitungssatz / Part set tender line / Jeu de tender lignes1001667
8Standardkupplung / Standard coupling / Couplage standard892466
9Ansatzschraube M2x5 / Screw M2x5 / GF-Vis M2x5856694
10Feder / Spring / Ressort1082263
11Blende / Bogie frame / Bogie trame1082279
12Tenderradsatz m. HR m.ZR / Wheelset w. traction tieres w. gear / Engrenages offres9069011
13Tenderradsatz o.HR o.ZR / Wheelset without traction tieres/gear / Frontière engrenages1218779
AC-Wechselstrom
14Haftrings.10Stk.10,3-12,4mm / Set w. traction tieres 10pcs / Ensemble d‘anneau de liaison 10 pcs40074--15TS-Achsdeckel, Tritte / Part set axle cover, steps / Jeu de couverture essieu, mesures1099298
16Tenderradsatz m. HR m.ZR / Wheelset w. traction tieres w. gear / Engrenages offres10988912
17Tenderradsatz o.HR o.ZR / Wheelset without traction tieres/gear / Frontière engrenages10830410
Bitte bewahren Sie die Verpackung des Modells sorgfältig auf. Beim Abstellen des Modells bietet sie den besten Schutz. Ein mit beigelegten Zurüstteilen aufgerüstetes Modell paßt nur bedingt wieder in die Originalverpackung hinein, da diese aus Gründen der Transportsicherung sehr eng sein muß. Kleinere Teile
des Modells, wie z.B. Puffer, sind wegen Detailtreue als aufgerüstete Steckteile ausgeführt und sind daher mit dem Grundkörper nicht ganz fest verbunden.
Beim selbstverschuldeten Verlust möchten Sie bitte ein solches Teil neu bestellen. (In diesem Fall können Sie diese Teile auf dem Ersatzteilweg nachbestellen,
eine Reklamation kann nicht geltend gemacht werden.) Achtung! Bei unsachgemäßem Gebrauch besteht Verletzungsgefahr durch funktionsbedingte scharfe
Kanten und Spitzen! Änderungen von Konstruktion und Ausführung vorbehalten!
Don‘t throw your box in the dustbin. If your model is not in use this box will keep it safe. If kits are mounted on a wagon it will be slightly tight when placing it
in the original box. This guarantees safe transport. To keep the model like the original, smaller parts (e.g. buffers) had been manufactured separately from the
body and are not tightly xed on it. Therefore they probably can get lost. In this case you certainly may reorder them but a complaint would not be acceptable.
Attention! At an incorrect use there exists danger of hurting because of cutting edges and tips! We reserve the right to change the construction and design!
Veuillez conserver ce mode d’emploi ainsi que l’emballage en vue d’un futur emploi. L’emballage se prête particulièrement bien pour stocker et protêger
votre modèle lorqu’il n’est pas en service. Un wagon entièrement êquipê de ses pièces de nition ne rentre plus dans son emballage qu’après avoir dégagé la
place nécessaire à l’aide d’un coûteau n et bien guisé aux endroits cù sont montés ces piéces. La stabilité et la sécurite de l’emballage lors du transport du
modèle de l’usine à votre detallant (ou même à vous) impose une réduction au stricte minimum de toute place découpée et non utilisée, raison pour laquelle
ces d´coupes ne peuvent malheureusement pas être aménagées déjà en usine. Quelques petites pièces de nition (des tampons p. e.) ne sont pas moulées
d’un seul bloc avec leurs bases, mais séparément rapportées en vue d’une réalisation plus détaillée. Cela implique le risque de perte de ces composants.
Dans ce cas, vous pouvez commander ces pièces aux S.A.V. ROCO; nous ne pouvons cependant pas donner suite à une réclamation èventuelle à cause de
ces pièces perdues. Attention! II y a danger de blessure à un emploi incorrect à cause des aiguilles et arêtes vives! Nous reservons le droit de modier la
construction et le dessin!
