H0-Modell:
Diesellokomotive Rh 2143, ÖBB

Bitte bewahren Sie die Verpackung des Wagens sorgfältig auf. Beim
Abstellen des Wagens bietet sie Ihrem Modell den besten Schutz. Ein
mit den beigelegten Zurüstteilen aufgerüsteter Wagen paßt nur be­dingt wieder in die Originalverpackung hinein, da diese aus Gründen
der Transportsicherung sehr eng sein muß. Es empehlt sich, die Ori­ginalverpackung an gewissen Stellen mit einem scharfen Messer aus­zuschneiden. Kleinere Teile des Modells, wie z.B. Puffer, sind wegen
Detailtreue als aufgerüstete Steckteile ausgeführt und sind daher mit
dem Grundkörper nicht ganz fest verbunden. Beim selbstverschulde­ten Verlust möchten Sie bitte ein solches Teil neu bestellen. ( In diesem
Fall können Sie diese Teile auf dem Ersatzteilweg nachbestellen, eine
Reklamation kann nicht geltend gemacht werden.) • Don't throw
your box in the dustbin. If your model is not in use this box will keep
it safe. If kits are mounted on a wagon it will be slightly tight when
placing it in the original box. This guarantees safe transport. It is th­erefore recommanded to cut out certain parts of the original box. To
keep the model like the original, smaller parts (e.g. buffers) had been

manufactured separately from the body and are not tightly xed on

it. Therefore they probably can get lost. In this case you certainly may
reorder them but a complaint would not be acceptable. • Veuillez
conserver ce mode d’emploi ainsi que l’emballage en vue d’un futur
emploi. L’emballage se prête particulièrement bien pour stocker et
protêger votre modèle lorqu’il n’est pas en service. • Un wagon

entièrement êquipê de ses pièces de nition ne rentre plus dans son

emballage qu’après avoir dégagé la place nécessaire à l’aide d’un

coûteau n et bien guisé aux endroits cù sont montés ces piéces.

La stabilité et la sécurite de l’emballage lors du transport du modèle
de l’usine à votre detallant (ou même à vous) impose une réduction
au stricte minimum de toute place découpée et non utilisée, raison
pour laquelle ces d´coupes ne peuvent malheureusement pas être

aménagées déjà en usine. • Quelques petites pièces de nition (des

tampons p. e.) ne sont pas moulées d’un seul bloc avec leurs bases,
mais séparément rapportées en vue d’une réalisation plus détaillée.
Cela implique le risque de perte de ces composants. Dans ce cas, vous
pouvez commander ces pièces aux S.A.V. ROCO; nous ne pouvons
cependant pas donner suite à une r´clamation èventuelle à cause de
ces pièces perdues. • Heeft u uw model voorzien van alle inste­ekdeeltjes, dan past deze niet meer precies in de doos. Na voorzichtig
passen snijdt u met een scherp mes eerst enige stukjes uit deze doos
en u heeft de beste bescherming voor uw kostbare model bereikt.

Bitte diese Beschreibung zum späteren Gebrauch aufbewahren! •
Please retain these instructions for further reference! • Pière de bien
vouloir con- server ce mode d’emploi en vue d’une future utilisation!

• Conservate queste istruczioni per un futuro utiliozzo! • Deze hand­leiding altijd bewaren.

16

Achtung! Bei unsachgemäßem Gebrauch besteht Verletzungs- ge­fahr durch funktionsbedingte scharfe Kanten und Spitzen • Atten-
tion! At an incorrect use there exists danger of hurting because of
cutting edgesand tips • Attention! II y a danger de blessure à un em­ploi incorrect à cause des aiguilles et arêtes vives! • Voorzichtig! Bij
ondoelmatig gebruik bestaat verwondigsgevaar door scherpe zijkanten
en uitsteeksels! • Attenzione! Un inap-propriato uso comporta peri­colo di ferimenti attraverso punte e spignoli taglienti! • Atencion! Un
emploe incorrecto puede causar causar heridas debido a las puntas y
aristas agudas! • Atencao! Por utilizacao incorrecta existe o perigo de
estragos, em virtude de cortes nas abas e nas pontas! • Bemaerk!
Ved ukorrekt brug kan de funktionsbetingede skarpe kanter og spidser
forvolde skade! • Proxoch! Hakatallhlh crhoh egkleiei kin

dunouz mkrot raumatismn, exaipax kopterwn akmwn kai
proexocwqn.

Änderungen von Konstruktion und Ausführung vorbehalten! • We re­serve the right to change the construction and design! • Nous nous ré-

servons le droit de modier la construction et le dessin! • Ci riserviamo

il diritto di variare la costruzione e il design! • Verandering van model
en constructie voorbehouden.

CZ/SK - Návod na montáž stavebnice: Před stavbou pečlivě prostu­dujte příložený návod s vyobrazením. Jednotlivé dily odděIte od licích
rámečku a začistěte modelářským nožem nebo pilníkem. Díly roztřídte
dle vyobrazení a postupně slepujte podle pořadi jednotlivých staveb­nich kroku. K lepení používejte lepidla určená pro plastikové stavebince.

Modelleisenbahn GmbH
A-5101 Bergheim

Plainbachstraße 4
Email: [e-mail]
Tel.: [phone]

(kostenlos/ free of charge/ gratuit)

International: [phone]

(kostenpichtig/ chargeable / avec des coûts)

(Zum Ortstarif aus dem Festnetz / local tariff for landline / prix d‘une appel loca-

le depuis du téléphone xe - Mobilfunk / Mobile max. 0,42€/min. incl. VAT)

AT|D|CH

CE

Modelleisenbahn GmbH
A-5101 Bergheim

Alter/Age

14

+

8073900-920 VII/19

H0-model:
Diesellocomotive, type 2143, ÖBB

Modèle H0:
Locomotive diesel, série 2143, ÖBB

Inhaltsverzeichnis
Table of Contents
Table des matières

Inbetriebnahme .............................. 2

D

Wartung und Pflege ..................... 15

Starting locomotive operation ........ 4

GB

Maintenance of the model ........... 13

Mise en service

F

de votre locomotive ..................... 14

Entretien préventif du modèle ........ 3

Fig. 1 – 4 ................................................8 + 9

Fig. 5 ....................................................7 + 10

Fig. 6 – 9 ..............................................6 + 11

Fig. 10 – 11 ..........................................5 + 12

D D

Inbetriebnahme Ihrer Lokomotive Wartung und Pege des Modells

Auspacken des Modells: Das Modell vorsichtig
mit der Folie aus der Packung herausziehen (Fig. 1).

Betriebsbedingungen: Es empehlt sich, das

Modell 30 Minuten vorwärts und 30 Minuten
rückwärts ohne Belastung einlaufen zu lassen,
damit Ihr Modell einen optimalen Rundlauf
und beste Zugkraft bekommt. Der kleinste be­fahrbare Radius für dieses Modell ist R2 des RO­CO-Gleissystems (R2 = 358 mm).

Der einwandfreie Lauf Ihrer Lokomotive ist nur auf
sauberen Schienen gewährleistet. Hierzu empfeh­len wir den ROCO-Schienenreinigungswagen
Art.-Nr. 46400 und bei etwas stärkerer Verschmut­zung den ROCO-Schienenreinigungs-Gummi
Art.-Nr. 10002.

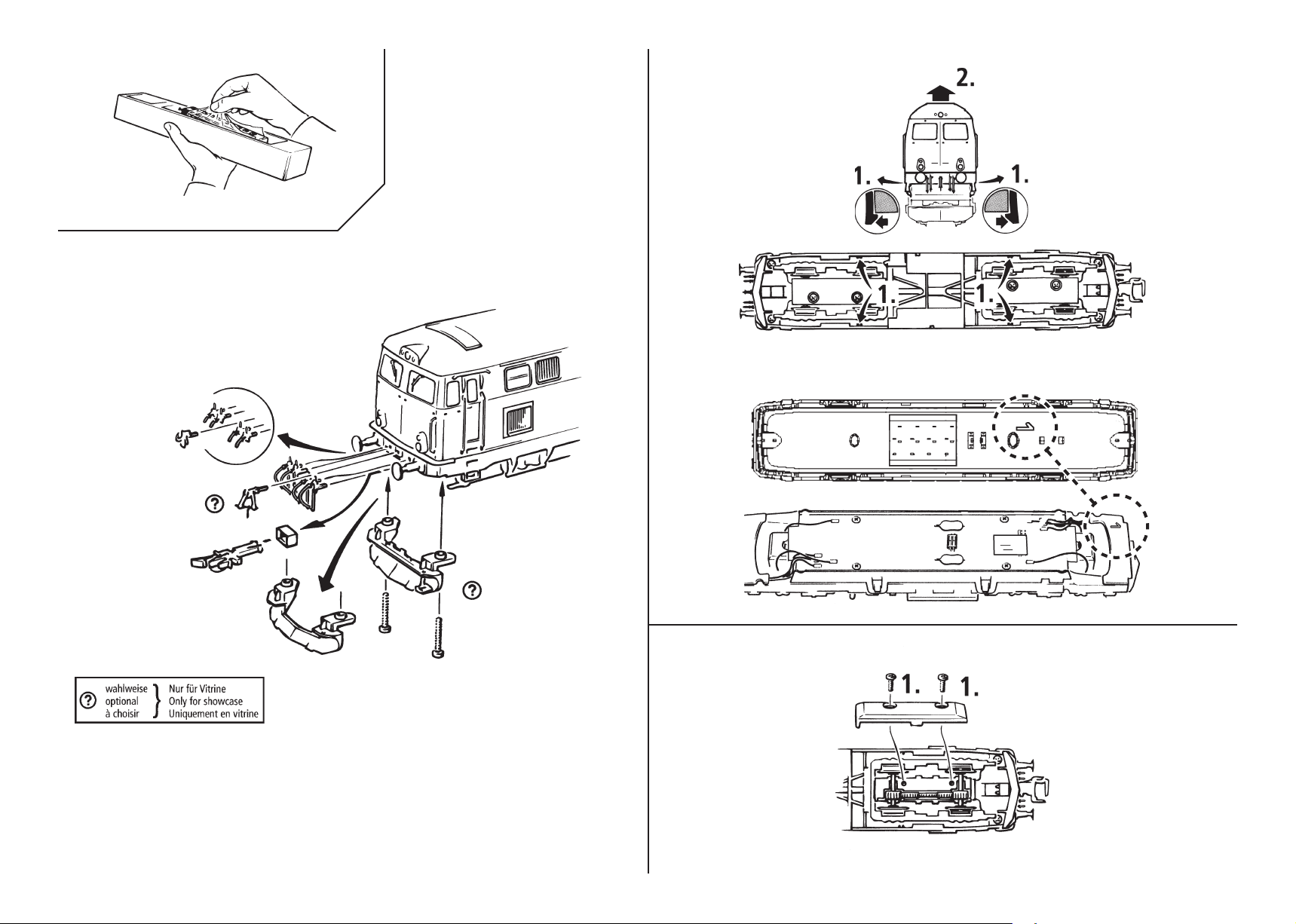

Aufrüstung: Sie können für Ihren Fahrbetrieb un­ter verschiedenen Kupplungen wählen (Fig. 2). Wir
empfehlen den Einsatz der ROCO-Kurzkupplung.

Im beigelegten Zurüstbeutel nden Sie auch kleine

vorbildgetreue Steckteile für eine erweiterte Aufrüs-

tung Ihres Modells (Fig. 2), die Sie bitte vorsichtig
montieren. Achtung! Kleben nur mit ausdrück-

lichem Hinweis.

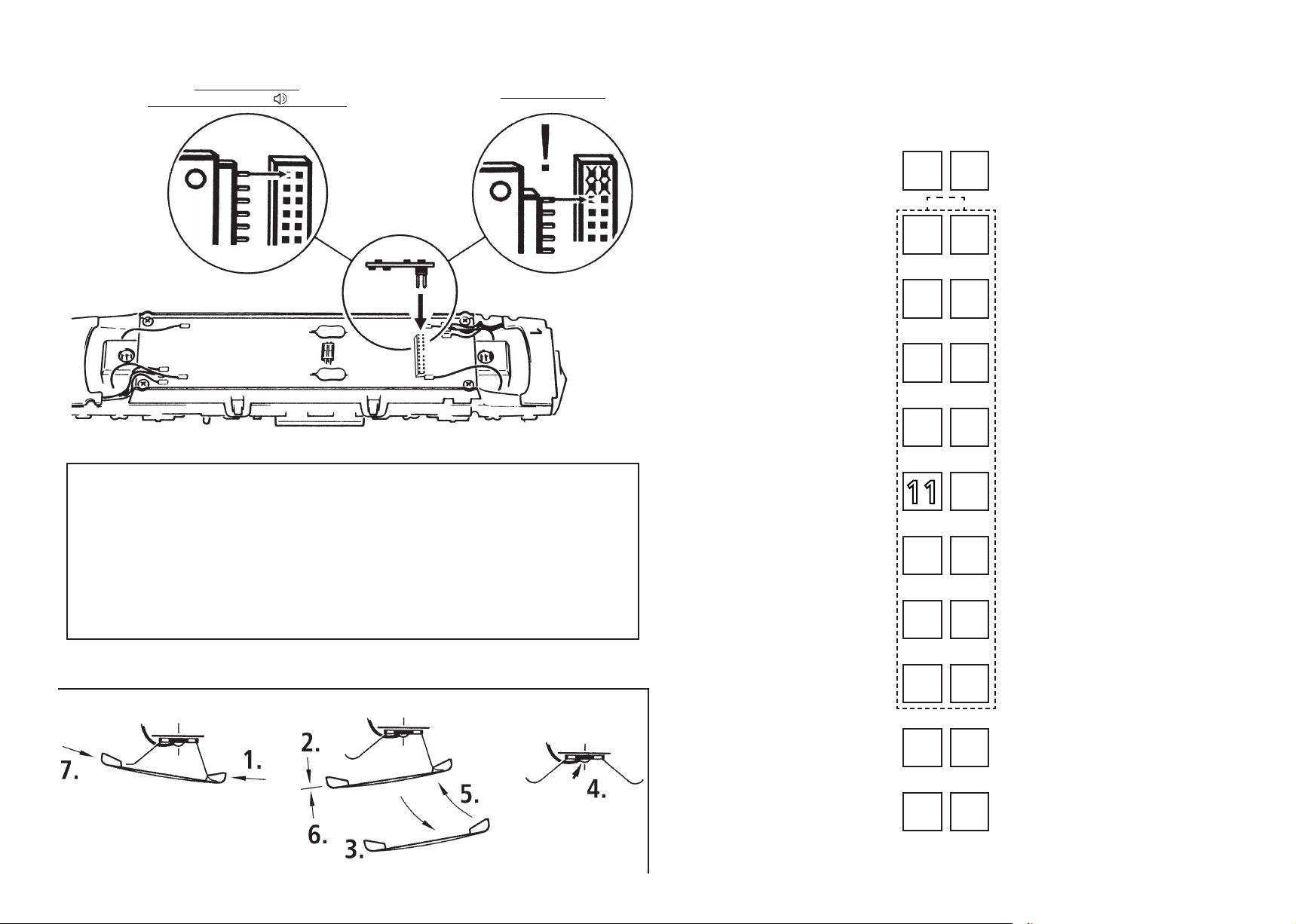

Mehrzugbetrieb: Zuerst Lokgehäuse abneh­men (Fig. 3). Danach den Brückenstecker aus der
Schnittstelle entfernen (diesen sorgsam aufbewah­ren).
Danach den Stecker des Steuerbausteins lagerichtig
einsetzen (siehe Fig. 10).

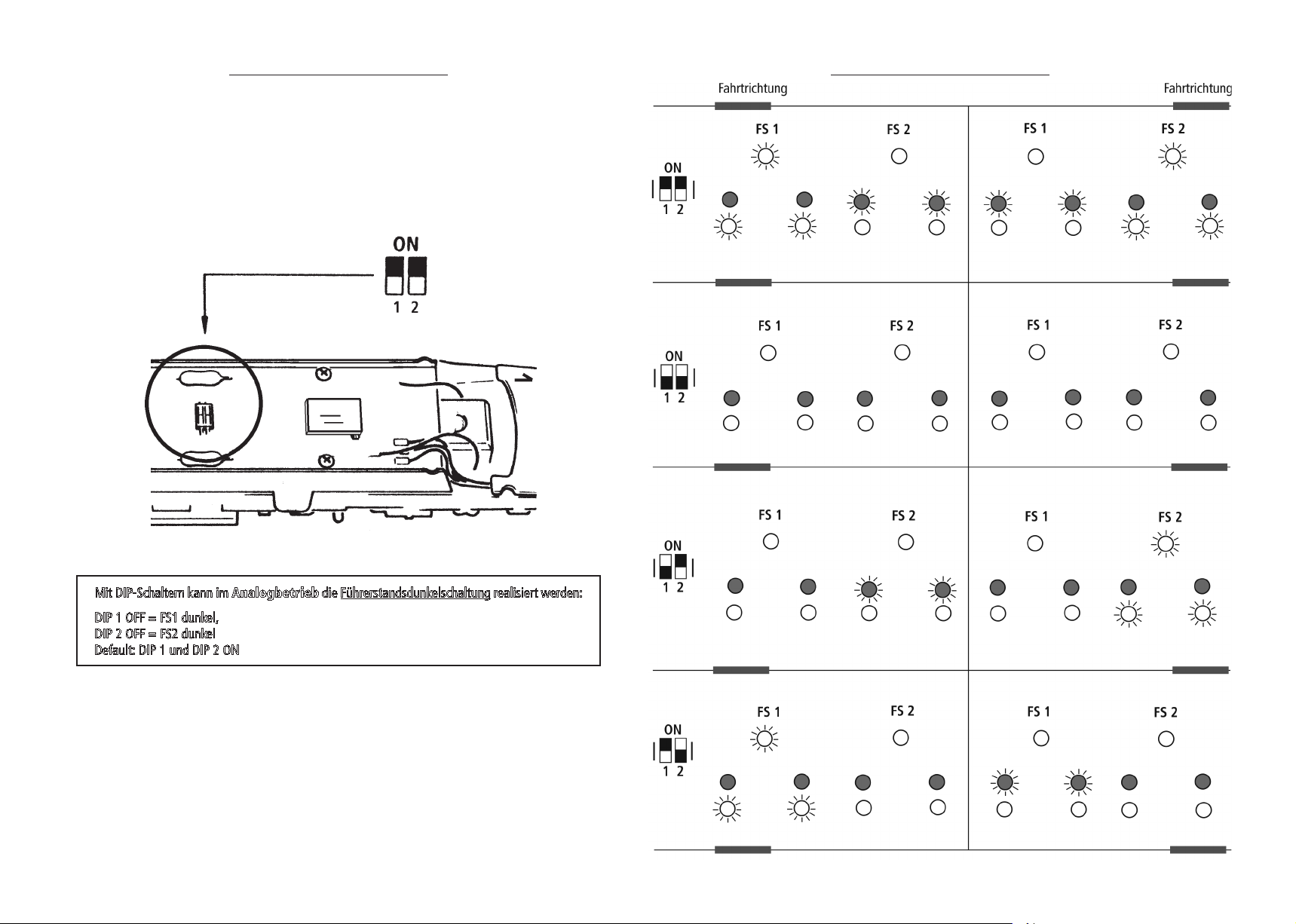

Schaltbare Lichtfunktionen:

siehe Fig. 5.

Ausführung für Wechselstrom:

siehe Fig. 11

Damit Ihnen Ihr Modell lange Freude bereitet, sind

regelmäßig (ca. alle 30 Betriebsstunden) gewisse

Servicearbeiten notwendig:

1. Reinigung der Radstromkontakte: Rad-

stromkontakte können auf unsauberen Schienen
leicht verschmutzen. Entfernen Sie vorsichtig mit
einem kleinen Pinsel den Schmutz an den in Fig.
6 gekennzeichneten Stellen.

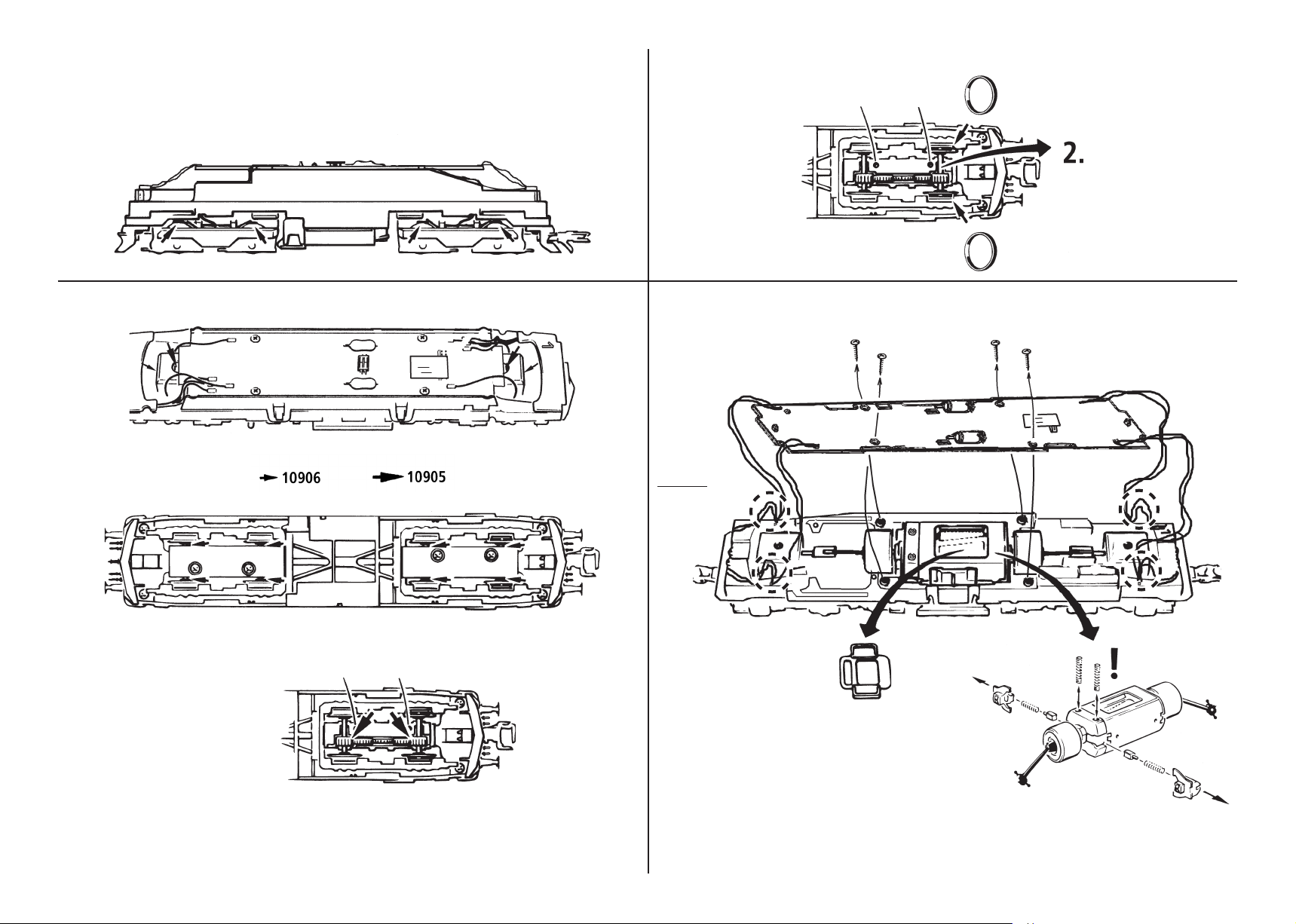

2. Schmierung: Versehen Sie die im Schmier­plan in Fig. 7 gekennzeichneten Stellen mit nur
kleinen Öltropfen. Dazu zuerst das Lokgehäu­se abnehmen (Fig. 3). Wir empfehlen den ROCO
Öler Art.-Nr. 10906. Fürs Schmieren der Getrie-

beteile (Zahnräder, Schnecke) empfehlen wir das

ROCO-Spezialfett Art.-Nr. 10905. Im Falle der
Schmierung diese Teile nicht ölen.

3. Haftreifenwechsel: Zuerst den Getriebedeckel
abnehmen (Fig. 4). Danach den Radsatz heraus­nehmen und die Haftreifen mit einer Nadel od.
mit einem feinen Schraubendreher abziehen (Fig.

8). Beim Aufziehen der neuen Haftreifen darauf

achten, dass diese sich nicht verdrehen.

4. Kohlebürstenwechsel: Lokgehäuse abneh­men (Fig. 3). Danach wird der Motor ausgebaut und
die Kohlebürsten ausgewechselt (Fig. 9).

Zusammenbau: Bitte achten Sie beim Zusam­menbau auf die richtige Lage der Kontakte.

2

15

GB GB

Starting locomotive operation Maintenance of the model

Unwrap model: Take out the model cautiously

with foil (g. 1).

Operating instructions: Before use is advisab­le to let the loco go around about 30 minutes for-

wards an 30 minutes backwards without load, to

obtain an optomal circuit and best tractive power.
The smallest radius this model should run is R2 of
the ROCO track system (R2 = 358 mm).

Your locomotive will run smoothly on clean tracks
only. For this purpose we recommend using item
no. 46400, Roco track cleaning van, or item
no. 10002, Roco track cleaning rubber, for
remo-ving heavy dirt.

Fittings: Operation is possible with different

couplings (g. 2). We recommend using the Roco

close coupling.

In the enclosed accessory bag you will nd small
kits to be tted on your locomotive. Please mount

them cautiously.
Attention! Use glue only if indicated (g. 2+3).

Running in digital mode:

Remove the jumper from the interface.
Finally put the plug of the chip into the interface

as shown in g. 8.

A.C. operation: see g. 11

To enjoy your model for a long time, it is neces-

ary to service it regulary (i.e. after it has been in
ope-ration for approximately 30 hours).

1. Cleaning of wheel contacts: Wheel cont­acts easily get dirty on tracks which are not enti­rely clean. Use a small brush to remove dirt from

spots marked in g. 6.

2. Lubrication: Apply tiny oil drops to spots

marked in g. 9. Prior to lubrication dismantle lo­comotive (g. 4). We recommend using item no.

10906, Roco oiler. For lubrication the gearparts

(e.g. cogwheels, worm) we whould recommended

our Roco special grease (item no. 10905).
Attention: Please do not oil these parts when

using our grease.

3. Change of traction tyre: Remove the gear

cover (g. 5). Take out wheel set and remove
traction tyre using a pin or a ne screwdriver

(g. 6+7). When pressing on the new traction tyre

please avoid twisting it.

4. Carbon Brush Changing: First remove loco

body (g. 4), and then the motor (g. 10).

Assembly: During assembly please take care of
correct position of contacts.
