Inhaltsverzeichnis

Table of Contents

Table des matières

Inbetriebnahme

D

Wartung und Pege ....................... 2

Starting locomotive operation

GB

Maintenance of the model ........... 10

Mise en service

F

de votre locomotive

Entretien préventif du modèle ........ 4

Fig. 1 – 4 ................................................6 + 7

Fig. 5 – 9 ................................................5 + 8

D

Inbetriebnahme Ihrer Lokomotive

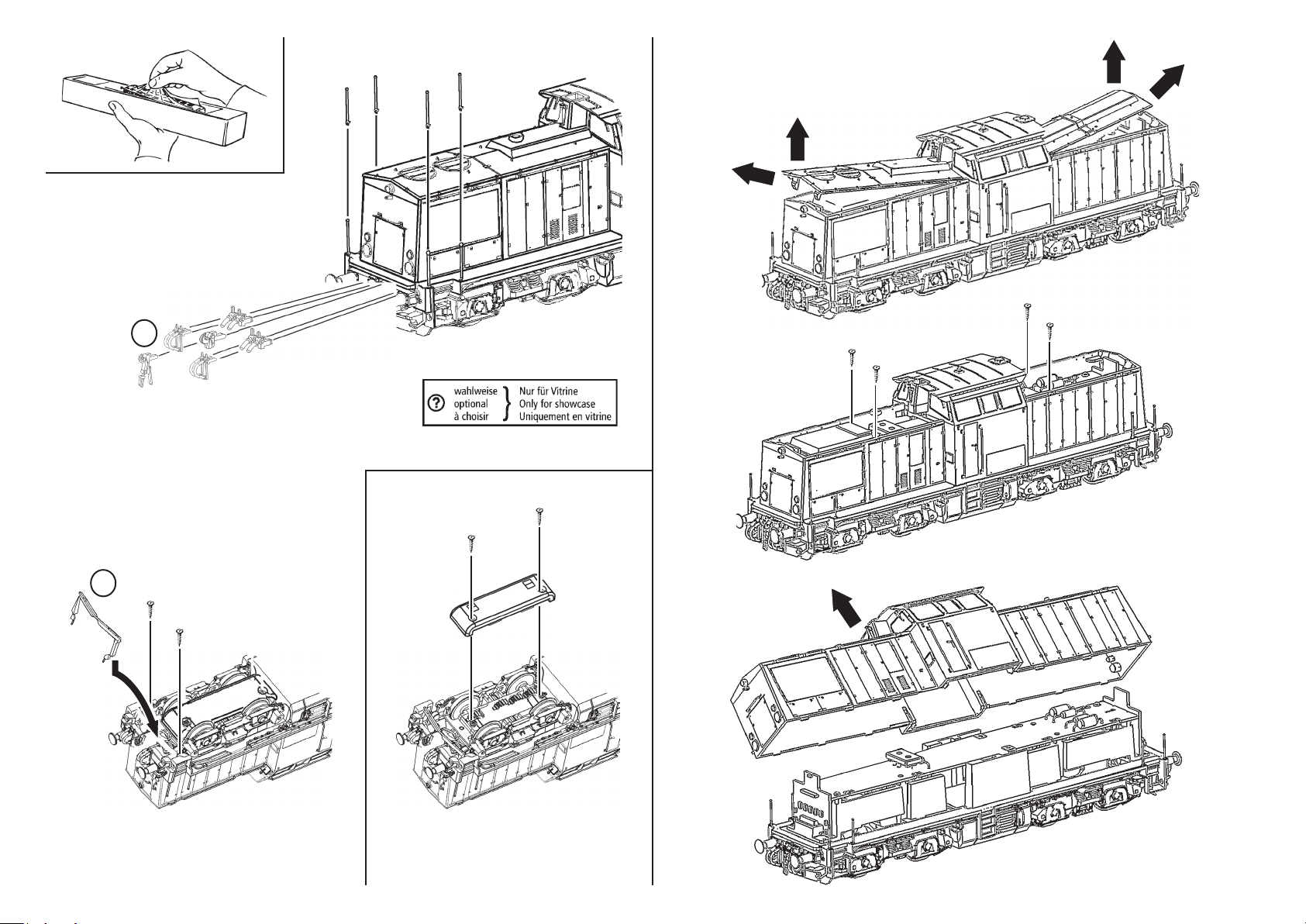

Auspacken des Modells: Das Modell vorsich­tig mit der Folie aus der Packung herausziehen
(Fig. 1).

Betriebsbedingungen: Es empehlt sich, das

Modell 30 Minuten vorwärts und 30 Minuten
rückwärts ohne Belastung einlaufen zu lassen,
damit Ihr Modell einen optimalen Rundlauf
und beste Zugkraft bekommt. Der kleinste be­fahrbare Radius für dieses Modell ist R2 des RO­CO-Gleissystems (R2 = 358 mm).

Der einwandfreie Lauf Ihrer Lokomotive ist nur auf
sauberen Schienen gewährleistet. Hierzu empfeh­len wir den ROCO-Schienenreinigungswagen
Art.-Nr. 46400 und bei etwas stärkerer Verschmut­zung den ROCO-Schienenreinigungs-Gummi
Art.-Nr. 10002.

Weitere Informationen zum Sounddecoder nden Sie unter

Aufrüstung: Sie können für Ihren Fahrbetrieb un­ter verschiedenen Kupplungen wählen (Fig. 2). Wir
empfehlen den Einsatz der ROCO-Kurzkupplung.

Im beigelegten Zurüstbeutel nden Sie auch kleine

vorbildgetreue Steckteile für eine erweiterte Aufrüs­tung Ihres Modells (Fig. 2), die Sie bitte vorsichtig
montieren. Achtung! Kleben nur mit ausdrück­lichem Hinweis.

Mehrzugbetrieb: Zuerst Lokgehäuse abneh­men (Fig. 3). Danach den Brückenstecker aus der
Schnittstelle entfernen (diesen sorgsam aufbe­wahren). Danach den Stecker des Steuerbausteins
lagerichtig einsetzen (siehe Fig. 5).

Ausführung für Wechselstrom:

siehe Fig. 9

Ausgangsbelegung

GPIO/C

Zugbus-Clock / GPIO/B

Masse GND

Stirnlicht FS1

V (+)

1

3

5

7

9

Plux16

2

4

6

8

10

Aux. 3 Elektrische Kupplung, FS 1

GPIO/A / Zugbus-Data

DC (+) Elko

Motor rechts (+)

Motor links (-)

Wartung und Pege des Modells

Damit Ihnen Ihr Modell lange Freude bereitet, sind
regelmäßig (ca. alle 30 Betriebsstunden) gewisse

Servicearbeiten notwendig:

1. Reinigung der Radstromkontakte: Rad-

stromkontakte können auf unsauberen Schienen
leicht verschmutzen. Entfernen Sie vorsichtig
mit einem kleinen Pinsel den Schmutz an den in
Fig. 6 gekennzeichneten Stellen.

2. Schmierung: Versehen Sie die im Schmier­plan in Fig. 7 gekennzeichneten Stellen mit nur
kleinen Öltropfen. Dazu zuerst das Lokgehäu­se abnehmen (Fig. 3). Wir empfehlen den ROCO
Öler Art.-Nr. 10906. Fürs Schmieren der Getrie­beteile (Zahnräder, Schnecke) empfehlen wir das
ROCO-Spezialfett Art.-Nr. 10905. Im Falle der
Schmierung diese Teile nicht ölen.

Der Einbau einer elektrischen Kupplung erfordert feinmechanische Kenntnisse.

2

!

Bitte wenden Sie sich diesbezüglich an Ihren Roco Fachhändler oder an eine
Fachwerkstatt.

3. Haftreifenwechsel: Zuerst den Getriebede­ckel abnehmen (Fig. 4). Danach den Radsatz he­rausnehmen und die Haftreifen mit einer Nadel
od. mit einem feinen Schraubendreher abziehen
(Fig. 8). Beim Aufziehen der neuen Haftreifen dar­auf achten, dass diese sich nicht verdrehen.

4. Kohlebürstenwechsel: Lokgehäuse abneh­men (Fig. 3). Danach wird der Motor ausgebaut
und die Kohlebürsten ausgewechselt (Fig. 7).

Zusammenbau: Bitte achten Sie beim Zusam­menbau auf die richtige Lage der Kontakte.

Verdrehschutz

Stirnlicht FS2

Lautsprecher A

Lautsprecher B

Elektrische Kupplung, FS 2 Aux. 4

Aux. 6 Aux. 7

11

13

15

17

19

21

12

14

16

18

20

22

Schiene/Schleifer rechts

Schiene/Schleifer links

Aux. 1 rotes Schlusslicht ,FS 2

Aux. 2 rotes Schlusslicht, FS 1

Aux. 5

11

GB

Starting locomotive operation

Unwrap model: Take out the model cautiously

with foil (g. 1).

Operating instructions: Before use is advisab­le to let the loco go around about 30 minutes for­wards an 30 minutes backwards without load, to
obtain an optomal circuit and best tractive power.
The smallest radius this model should run is R2 of
the ROCO track system (R2 = 358 mm).

Your locomotive will run smoothly on clean tracks
only. For this purpose we recommend using item
no. 46400, Roco track cleaning van, or item
no. 10002, Roco track cleaning rubber, for
remo-ving heavy dirt.

Fittings: Operation is possible with different

couplings (g. 2). We recommend using the Roco

close coupling.In the enclosed accessory bag you

will nd small kits to be tted on your locomotive.

Please mount them cautiously.
Attention! Use glue only if indicated (g. 2).

Running in digital mode:

Remove the jumper from the interface.
Finally put the plug of the chip into the interface

as shown in g. 5.

A.C. operation: see g. 9

Decoder interface

GPIO/C

Zugbus-Clock / GPIO/B

Masse GND

1

3

5

Plux16

2

4

6

Aux. 3 Electrical coupling, Drivers cab 1

GPIO/A / Zugbus-Data

DC (+) Elko

More information about the sound decoder can be found here

Maintenance of the model

To enjoy your model for a long time, it is neces­ary to service it regulary (i.e. after it has been in
ope-ration for approximately 30 hours).

1. Cleaning of wheel contacts: Wheel cont­acts easily get dirty on tracks which are not enti­rely clean. Use a small brush to remove dirt from

spots marked in g. 6.

2. Lubrication: Apply tiny oil drops to spots

marked in g. 7. Prior to lubrication dismantle lo­comotive (g. 3). We recommend using item no.

10906, Roco oiler. For lubrication the gearparts
(e.g. cogwheels, worm) we whould recommended
our Roco special grease (item no. 10905).

Attention: Please do not oil these parts when
using our grease.

3. Change of traction tyre: Remove the gear

cover (g. 4). Take out wheel set and remove
traction tyre using a pin or a ne screwdriver

(g. 8). When pressing on the new traction tyre

please avoid twisting it.

4. Carbon Brush Changing: First remove loco

body (g. 3), and then the motor (g. 7).

Assembly: During assembly please take care of
correct position of contacts.

Front light, Drivers cab 1

V (+)

Twist protection

Front light, Drivers cab 2

Speaker A

Speaker B

Electrical coupling, Drivers cab 2 Aux. 4

7

9

11

13

15

17

19

8

10

12

14

16

18

20

Engine right (+)

Engine left (-)

Track/Pick up right

Track/Pick up left

Aux. 1 red Taillight, Drivers cab 2

Aux. 2 red Taillight, Drivers cab 1

Aux. 5

10

Aux. 6 Aux. 7

The installation of an electrical coupling requires ne mechanical

!

knowledge. Please contact your Roco dealer or a specialist workshop.

21

22

3

F

Mise en service de votre locomotive

Déballage du modèle: Veuillez sortir la loco­motive de son emballage avec précaution et à l’ai-

de du lm transparent (g.1).

Conditions de rodage: An d’assurer les meil-
leurs conditions de marche tranquille et de tracti­on puissante à votre modèle nous vous conseillons
un rodage du modèle de 30 minutes environ en
marche avant et d’autres 30 minutes en marche
arrière. Pendant cette période la marche doit se
faire “haut le pied”. Le rayon monimal admissible

du modèle present est xé à 358 mm, soit le rayon

R2 des voies Roco.

Un marche impeccable de votre modèle n’est
réalisable que sur des voies vraiment propres. A

ces ns nous vous recommandons notre wagon­nettoyeur Roco réf. 46400 ou - en cas d’un

encrassement plus considérable de la voie - notre
gomme de nettoyage Roco réf. 10002.

Entretien préventif du modèle

Pour garantir un fonctionnement impeccable de

votre modèle au l de longues années veuillez

assurer régulièrement (environ tous les 30 heures
d’exploitation) certains travaux d’entretien:

Les attelages: En vue d’une exploitation pra­tique sur votre réseau vous pouvez choisir parmi
plusieurs types d’attelages conformes aux dif­férents systèmes d’attelage pratiqués en H0 (voir

g. 2). Nous vous recommandons l’emploi de
l’attelage court Roco.Le sachet joint comprend

entre autres des petites pièces de nition confor­mes à la réalité et à ropporter avec précauti-
on par le modéliste (g. 2), si désiré. Attention:
N’utilisez de la colle qu’aux endroits expressément
indiqués aux des-sins!

Exploitation en télécommande
multi-trains:

Enlevez la che de shuntage de l‘interface (à con­server!) et enchez nalement la che du module

de télécommande aux prises de l‘interface.

Veillez à la position correcte de la che
(voir g. 5).

Version en courant alternatif:

voir g. 9

Vous trouverez plus d‘informations
sur le décodeur audio ici

Interface électrique

GPIO/C

Zugbus-Clock / GPIO/B

Masse GND

Avant la lumière, Cabine 1

V (+)

Torsion protection

1

3

5

7

9

11

Plux16

2

4

6

8

10

12

Aux. 3 Couplage électrique, Cabine 1

GPIO/A / Zugbus-Data

DC (+) Elko

Droit du moteur (+)

Gauche du moteur (-)

Rail/Frotteur droit

1. Nettoyage des lames de courant aux
roues: Les lames de contacts risquent de s’en-

crasser rapidement sur des voies poussiéreuses.
Veuillez enlever la poussière aux endroits mar-

qués à la g. 6 à l’aide d’un petit pinceau souple.

2. Graissage: N’appliquez qu’une tout peti­te goutte aux endroits indiqués par le plan de

graissage (g. 7) après avoir démonté la caisse de
la locomotive (g. 4). Nous vous recommandons

le graisseur à huile Roco réf. 10906. Pour
graisser les engrenages (roues dentées, vis sans

n) nous vous conseillons la graisse spéciale
Roco réf. 10905 pour engrenages en matières

synthétiques. Lorsque vous utilisez cette graisse il
faut éviter d’huiler ces composants.

L‘installation d‘un couplage électrique nécessite des connaissances

4

!

mécaniques nes. Veuillez vous adresser à ce sujet à votre reven­deur Roco ou à un atelier spécialisé.

3. Échange des bandages d’adhérence: Dé­montez d’abord le couvercle du carter des

engrenages des en-grenages (g. 4). Délogez

ensuite les essieux ban-dagées et enlevez, à l’aide

d’une aiguille ou d’un tourne-vis n, les banda­ges d’adhérence (g. 8). Lors du montage des

nouveaux bandages veuillez veiller à ce que les
bandages ne soient pas tor-dues.

4. Remplacement des balais du moteur: Dé-

montez la caisse (voir g. 3). Démontez ensuite le
moteur et échangez le balais (g. 7).

L’assemblage: Lors de l’assemblage veuillez
veiller à la position correcte des lames de contact.

Avant la lumière, Cabine 2

Haut-parleur A

Haut-parleur B

Couplage électrique, Cabine 2 Aux. 4

Aux. 6 Aux. 7

13

15

17

19

21

14

16

18

20

22

Rail/Frotteur gauche

Aux. 1 Feu arrière rouge, Cabine 2

Aux. 2 Feu arrière rouge, Cabine 1

Aux. 5

9

Fig. 5

Position „ON“: Werkseinstellung / Default setting / Réglage par défaut
Position „OFF“: Im Analogbetrieb deaktiviert / Disabled in analog mode / Désactivé en mode analogique

DIP 1: rotes Schlusslicht FST 2 / red tail light drivers cab 2 / Feu arrière rouge Cabine 2
DIP 2: rotes Schlusslicht FST 1 / red tail light drivers cab 1 / Feu arrière rouge Cabine 1

Dip-Schalter für Analogmodell / Dip-Switch for analouge model /

Commutateur DIP pour modéle analogique

Decoder 16-pinDecoder 22-pin

ON

1 2

!

1 2

ON

1.

1.

siehe

siehe

see

voir

see

voir

}

Fig.3

}

Fig.4

Fig. 7

Fig. 8

Fig. 6

Dip-Schalter für Digitalbetrieb
Dip-Switch for digital upgrade

Commutateur DIP pour o pér-

atio n numérique

ON

1 2

Fig. 9

58

Fig. 1 Fig. 2 Fig. 3

1.

2.

1.

2.

3.

?

3.

Fig. 4

?

Nur je nach Ausführung!
Depending on model!
Selon la version!

4.

6 7
