Rockwell Shop RK7032 User Manual

Page 1

RK7032

DRILL PRESS PAGE 6 ENG TALADRO DE COLUMNA PAGE 14 ESP PERCEUSE À COLONNE PAGE 23 FRE

Page 2

Thank you for purchasing a ROCKWELL power tool . We are condent that you will appreciate the quality of the product and you will be entirely satised with your purchase. Please read carefully the user safety and operating instructions on how to operate this product correctly within safety norms and regulations.

Gracias por su compra de un producto ROCKWELL. Estamos seguros de que apreciará la calidad del producto y de que estará completamente satisfecho con su compra. Lea cuidadosamente las instrucciones de seguridad y de operación para obtener mayor información acerca de cómo utilizar éste producto correctamente dentro de las normas y reglas de seguridad.

Merci d’avoir choisi un produit de marque ROCKWELL. Nous sommes certains que vous apprécierez la qualité de ce produit et qu’il saura vous satisfaire. Pour être renseigné sur toutes les méthodes de travail correctes et sécuritaires répondant aux normes et règlements de sécurité, veuillez lire attentivement la notice de sécurité et de fonctionnement présentée.

Visit us on the web at www.rockwelltools.com

Page 3

RK7032

Page 4

Page 5

A B C D E

830 1200 1700 2300 3300

Page 6

DRILL PRESS ENG

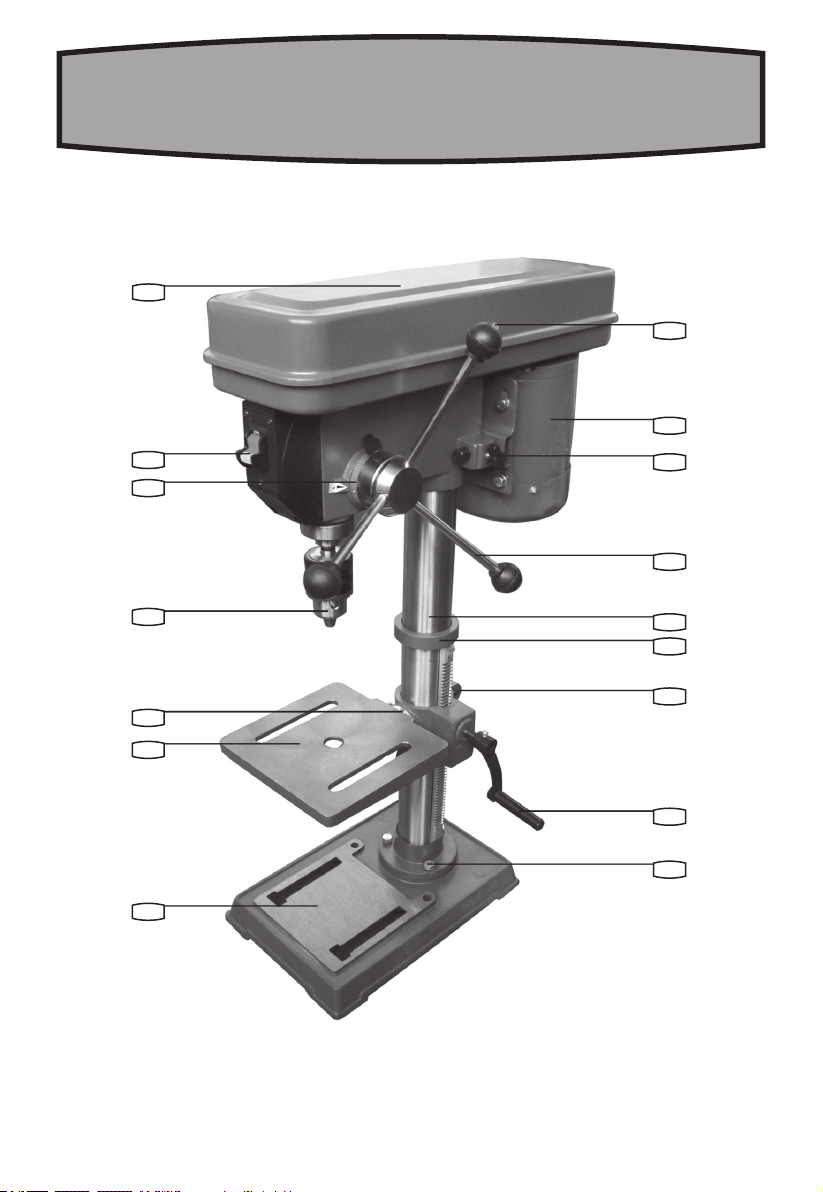

COMPONENT LIST

Belt cover

On / Off switch

Depth scale

Chuck

Bevel scale

Worktable

Machine base

Fixing bolt

Table crank handle

Worktable locking handle

Column collar

Column

Feed handle

Belt tension locking knob (On both sides)

Motor

Belt cover locking screw

NOT AL L THE ACCE SSORIE S ILLUS TRATED O R DESCRIB ED ARE INC LUDED IN ST ANDAR D DELIV ERY.

Page 7

DRILL PRESS ENG

ACCESSORIES

Chuck key 1 Allen key 2

We recommend that you purchase your accessories from the same store that sold you the tool. Use good quality accessories marked with a well-known brand name. Choose the type according to the work you intend to undertake. Refer to the accessory packaging for further details. Store personnel can assist you and offer advice.

READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE

INST RUCTIONS P ERTAINI NG TO A RISK OF IN JURY GENERAL A. GROUNDING INSTRUCTIONS

1. All grounded, cord-connected tools: In the ev ent of a ma lfunct ion or bre akdown ,

groun ding pro vides a pa th of lea st resis tance fo r elect ric curr ent to re duce the r isk of elec tric sh ock. This tool is equipped with an electric cord having an equipment-grounding conductor and a grounding plug. The plug must be plugged into a matching outl et that is p roperl y insta lled and gr ounded in accordance with all local codes and ordinances.

Do not modify the plug provided – if it will not t

the outlet, have the proper outlet installed by a qualied electrician.

Improp er connect ion of the eq uipment-

grounding conductor can result in a risk of electric shock. The conductor with insulation having an outer surface that is green with or wit hout yell ow stripe s is the equip mentgrounding conductor. If repair or replacement of the electric cord or plug is necessary, do not connect the equipment-grounding conductor to a live terminal.

Check with a qualied electrician or service

pers onnel if the g roundin g instruc tions are not completely understood, or if in doubt as to whet her the too l is properl y grounde d.

Use only 3-wire extension cords that have

3-prong grounding plugs and 3-pole receptacles that a ccept the t ool’s plug .

Repair or replace damaged or worn cord

immediately.

2. Grounded, cord-connected tools intended for use

on a supp ly circui t having a no minal rat ing less than 150V:

This tool is intended for use on a circuit that has

an out let that lo oks like the on e illustr ated in Sketch A in Figure 1. The tool has a grounding plug that looks like the plug illustrated in Sketch A in Figure 1. A temporary adapter, which looks like the adapter illustrated in Sketches B and C, may be used to connect this plug to a 2-pole receptacle as shown in Sketch B if a properly grounded outlet is not available. The temporary adapter should be used only until a properly grounded outlet can be inst alled by a qu alied el ectricia n. The gre encolored rigid ear, lug and the like, extending from the adapter must be connected to a permanent groun d such as a pro perly grou nded outl et box.

3. Grounded, cord-connected tools intended for use on a supply circuit having a nominal rating betw een 150-250 V, inclusi ve:

This tool is intended for use on a circuit that

has an outlet that looks like the one illustrated in Sketch D in Figure 1. The tool has a grounding plug that looks like the plug illustrated in Sketch D in Figure 1. Make sure the tool is connected to an outlet having the same conguration as the plug. No adapter is available or should be used with this tool. If the tool must be reconnected for use o n a differ ent type o f electri c circuit , the re connecti on should be m ade by quali ed service personnel; and after reconnection, the tool should comply with all local codes and ordinances.

4. Permanently connected tools:

This tool should be connected to a grounded

metal permanent wiring system; or to a system having an equipment-grounding conductor.

B. FOR AL L DOUBLE- INSULAT ED TOOLS

1. Replacement parts

When servicing use only identical replacement

parts.

2. Polarized Plugs

To reduce the risk of electric shock, this

equipment has a polarized plug (one blade is wid er than the o ther). Thi s plug will  t in a polarized outlet only one way. If the plug does not t fully in the outlet, reverse the plug. If it still does not t, contact a qualied electrician to

install the proper outlet. Do not change the plug in any wa y.

Page 8

DRILL PRESS ENG

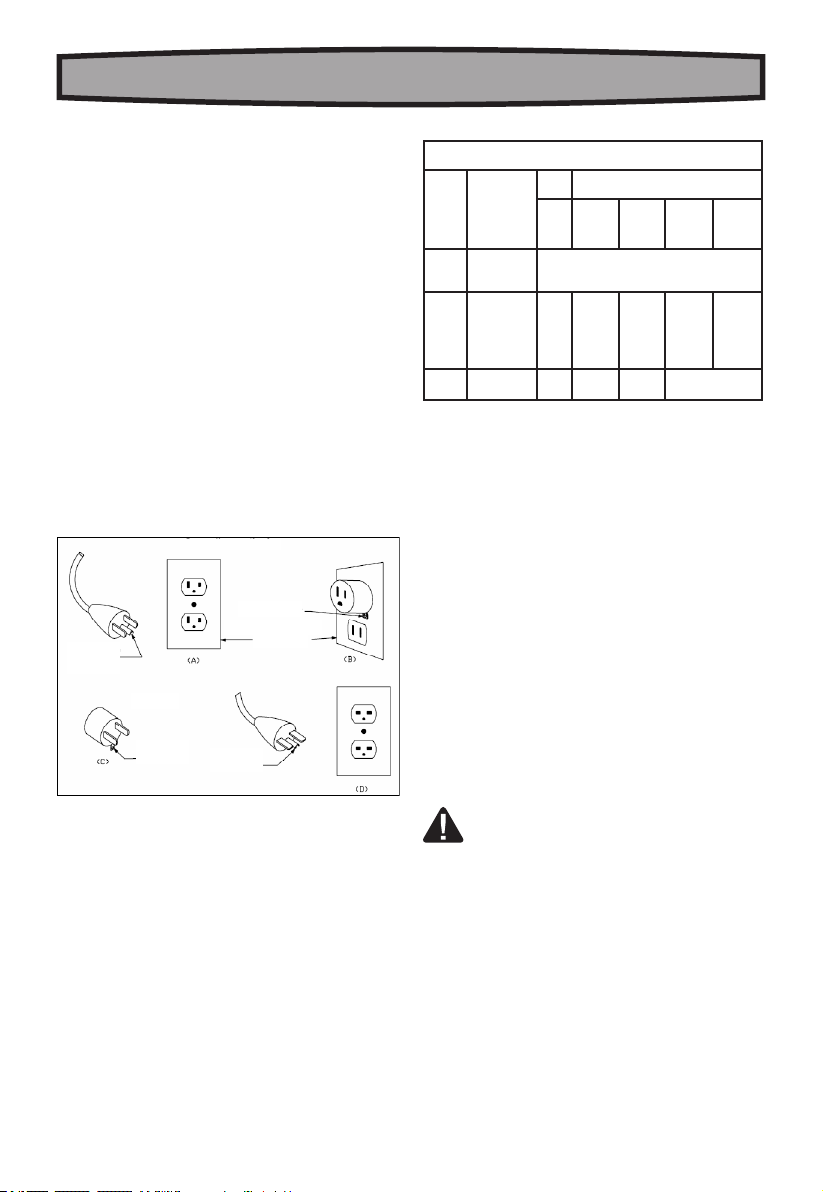

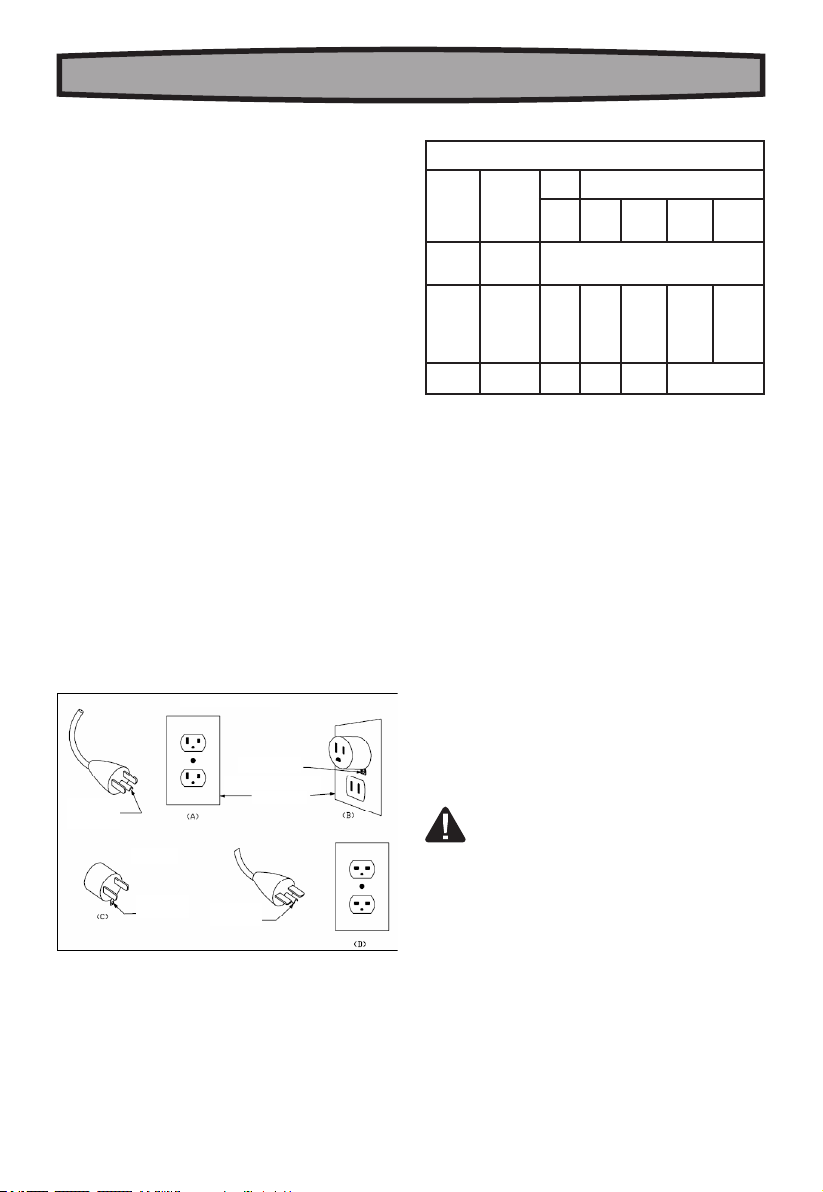

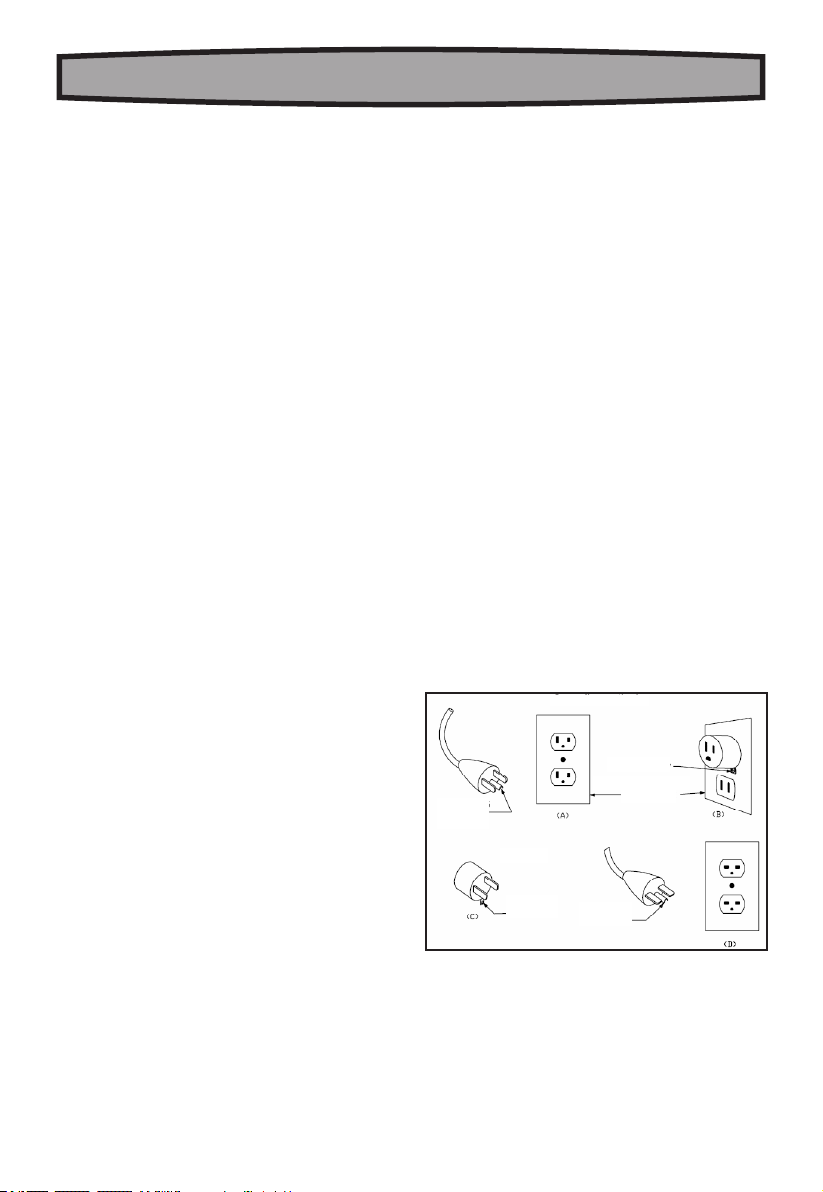

Grounding methods

GROUNDING PIN

ADAPTER

GROUNDING MEANS

GROUNDING PIN

METAL SCREW

COVER OF GROU ND OUTLET BOX

C. FOR AL L TOOLS AS A PPLICA BLE

1. KEEP GU ARDS IN PL ACE and in wor king orde r.

2. RE MOVE ADJ USTING KE YS AND WRE NCHES. Fo rm habit of checking to see that keys and adjusting wrenches are removed from tool before turning it

on.

3. KEEP WORK AREA CLEAN. Cluttered areas and benches invite accidents.

4. DO N’T USE IN DA NGEROUS E NVIRONME NT. Don’t us e power tools in damp or wet locations, or expose them to rain. Keep work area well lighted.

5. KEEP CHILDREN AWAY. All visitors should be kept safe d istance f rom work ar ea.

6. MAKE WORKSHOP KID PROOF with padlocks, mast er switch es, or by rem oving st arter key s.

7. DON’T FORCE TOOL. It will do the job better and safe r at the rate f or which it w as design ed.

8. USE RIGHT TOOL. Don’t force tool or attachment to do a job fo r which it wa s not design ed.

9. USE PROPER EXTENSION CORD. Make sure your

extension cord is in good condition. When using an extension cord, be sure to use one heavy enough to carry the current your product will draw. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. Table 1 shows the correct size to use depending on cord length and nameplate ampere rating. If in doubt, use the next heavier gage. The small er the gage nu mber, the hea vier the co rd.

10. WEAR PROPER APPAREL. Do not wear loose

clot hing, glov es, neck ties, rin gs, brace lets, or other jewelry which may get caught in moving parts. Nonslip footwear is recommended. Wear protective hair covering to contain long hair.

11. ALWAYS USE SAFETY GLASSES. Also use face or

dust mask if cutting operation is dusty. Everyday eyeglasses only have impact resistant lenses,

they ar e NOT safe ty glass es.

12. SECURE WORK. Use clamps or a vise to hold work when practical. It’s safer than using your hand and it frees both hands to operate tool.

13. DON’T OVERREACH. Keep proper footing and balance at all times.

14. MAINTAIN TOOLS WITH CARE. Keep tools sharp

and clean for best and safest performance. Follow instructions for lubricating and changing

accessories.

15. DISCO NNECT TOO LS before s ervici ng; when chang ing access ories, su ch as blades , bits, cutt ers, and t he like.

16. REDUCE THE RISK OF UNINTENTIONAL STARTING.

Make sure switch is in off position before

plugging in.

17. USE RECOMMENDED ACCESSORIES. Consult the

owner’s manual for recommended accessories. The use of improper accessories may cause risk of injury to persons.

18. NEVER STAND ON TOOL. Serious injury could occur if the tool is tipped or if the cutting tool is unintentionally contacted.

19. CHECK DAMAGED PARTS. Before further use of

the tool, a guard or other part that is damaged shoul d be carefu lly checke d to determ ine that it will operate properly and perform its intended function – check for alignment of moving parts, bindi ng of movin g parts, b reakage o f parts, mount ing, and an y other con ditions t hat may aff ect its ope ration. A g uard or oth er part th at is damaged should be properly repaired or replaced.

20. DIRECTION OF FEED. Feed work into a blade or cutter against the direction of rotation of the blade o r cutter on ly.

21. NEVER LEAVE TOOL RUNNING UNATTENDED. TURN

POWER OFF. Don’t leave tool until it comes to a compl ete stop .

Figure 1

Page 9

DRILL PRESS ENG

Table 1

Minim um gage for cor da

Volt s

Total len gth of cord in fe et

Ampere

Rating

120V

25ft .

50ft.

100ft .

150ft .

200ft.

300f t.

Not Rec ommended

More Than

12 16

Not Mor e

Than

240V

50ft.

14 12

100f t.

AWG

ADDITIONAL SAFETY INSTRUCTIONS FOR DRILL PRESS

For Your Own Safety Read Instruction Manual Before Operating Tool a) Wear eye protection. b) Do not wear gloves, necktie, or loose clothing. c) Clamp workpiece or brace against column to

prevent rotation.

d) Use recommended speed for drill accessor y and

workpiece material.

SAVE T HESE INST RUCTION S

Refer to them frequently and use them to instruct others who may use this tool. If someone borrows this tool, make sure they have these instructions.

WARNING! Some dust created by power

sanding, sawing, grinding, drilling and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

1) Lead from lead-based paint

2) Crystalline silica from bricks and cement and other masonry products

3) Arsenic and chromium from chemically-treated lumber. Your risk to these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals:

1) Work in a well ventilated area

2) Work with approved safety equipment, such as those

dust masks that are specically designed to lter out

microscopic particles.

const ructio n activi ties. Wea r protect ive clot hing and wash exposed areas with soap and water. Allowing dust to get into your mouth, eyes, or lay on the skin may pro mote abso rption of h armful ch emicals .

WARNI NG: Use of th is tool can gen erate and /

or disburse dust, which may cause serious and permanent respiratory or other injury. Always use NIOSH/OSHA approved respiratory protection appropriate for the dust exposure. Direct particles away f rom face an d body.

Avoid prolonged contact with dust from power sanding, sawing, grinding, drilling and other

Page 10

DRILL PRESS ENG

SYMBOLS

Read the manual

Warning

Wear ear protection

Wear eye protection

Wear dust mask

No load speed

TECHNICAL DATA

830-3300rpm

0-45

Left & Right

120V- 60Hz

3.6A

1/2˝

2-3/8˝

8˝ x 7-1/2˝

4-15 /16˝

79lbs

Voltage: Amps: No load speed: Swing: Chuck capacity: Spindle travel: Table size: Throat depth: Table bevel range: Speed no.: Weight:

OPERATING INSTRUCTIONS

NOTE: Before using the tool, read the instruction book carefully.

WARNING! To prevent personal injury, do not

connect the machine to the power source until the machine is completely assembled and you have read and understand the entire instruction manual. Always disconnect the plug from the power source before assembling parts, making adjustments or changing drill bits.

ASSEMBLY

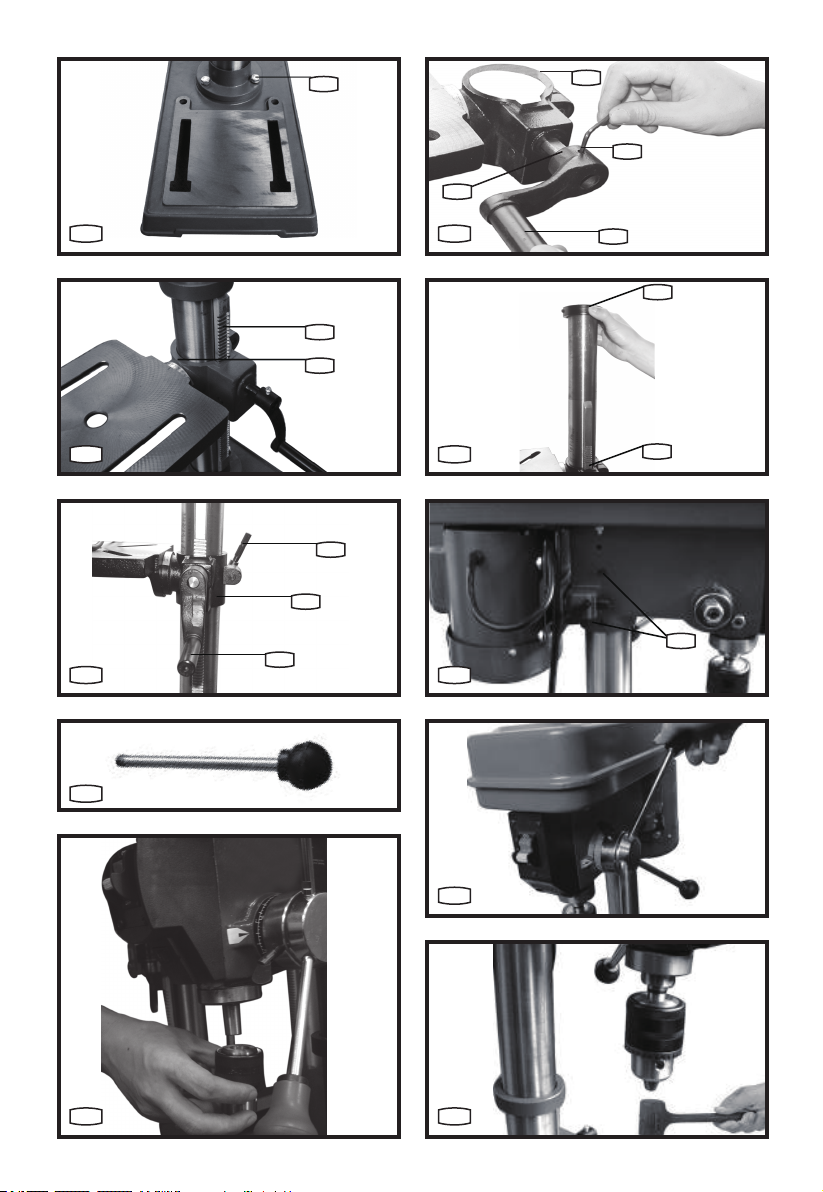

1. ASS EMBLY OF MACH INE BASE /COLUMN

1) Position machine base on oor (See A)

Remove protective sleeve from column tube and discard. Place column assembly onto machine base, and align holes in column support with holes in base.

Install a bolt in each hole (through column support and base) and tighten the xing bolts (8) with adjustable

wrench.

10˝

2) Locate the elevation worm gear (a) (in loose parts

bag) and the table crank. Insert the shaft of the elevation

worm gear into the table support bracket (b) and extend

the shaft through the opening as far as possible. Attach

the table crank to the shaft with the set-screw (c). The set-screw is to be aligned with the at portion of the

shaft. The table crank is to be positioned as close to the arm support as possible, then tighten the set-screw with the hex wrench. Do not over-tighten the set-screw.

(See B)

3) Remove collar from the column. With the long smooth

end of the raising rack (d) pointing upward, slide the

Page 11

DRILL PRESS ENG

raising rack down the column until the bottom of the

rack is aligned inside the ange on the base of the column. (See C). While holding the rack against the

worm gear in the table support, slide table support

bracket (b) down over the column tube.

4) Replace the column collar by sliding it back over the column. Position the collar so that the bevel side is facing down. Slide the collar down over the raising rack.

(See D)

IMPORTANT: Column collar MUST NOT be pushed all the way down onto the top of the raising rack. MAKE SURE top of the raising rack is under bottom of ring and that there is enough clearance to allow the raising rack to rotate around the column. Check column collar for proper adjustment. Collar should not be angled on the column and it should be positioned so that the rack will slide freely when table is rotated 360º around the column tube. NOTE: To avoid column or collar damage, do not overtighten the set screw.

5) Locate worktable locking handle (10) (in loose parts

bag). Thread the worktable locking handle into the hole in the rear of the table support bracket, from left side,

and tighten it by hand. (See E)

2. ASS EMBLY OF DRILL P RESS HEA D (See F)

Before assembly the drill press head, you should loosen the head locking screw. To attach the drill press head onto the column, carefully lift the head above the column tube and slide it onto the column, making sure the head slides down onto the column as far as possible. Align the head with the table and the base.

Tighten the 2 head locking screws (e) located on the left side of the head by using a 0.16” (4mm) hex wrench.

CAUTION: The head assembly weighs approximately 40 pou nds. Get hel p when neede d.

3. ASS EMBLY OF FEED H ANDLES ( See G1 & G2)

Locate the 3 feed handles. Thread the handles into the three holes located in the pinion shaft hub located on the side of the drill press head.

will prevent the chuck from seating properly.

2) Open the chuck jaws as wide as possible by turning the chuck sleeve. Slide the chuck onto the tapered

spindle on the drill press head. (See H1)

3) Holding the chuck on the spindle, tap with a block of wood and hammer or a soft tip hammer to set the chuck

onto the spindle. (See H2)

CAUTION: To prevent damaging the chuck, never drive the chuck onto the spindle using a metal hammer as this could damage the chuck.

ADJUSTMENTS

NOTE: Always disconnect the power supply before making any adjustments to the machine.

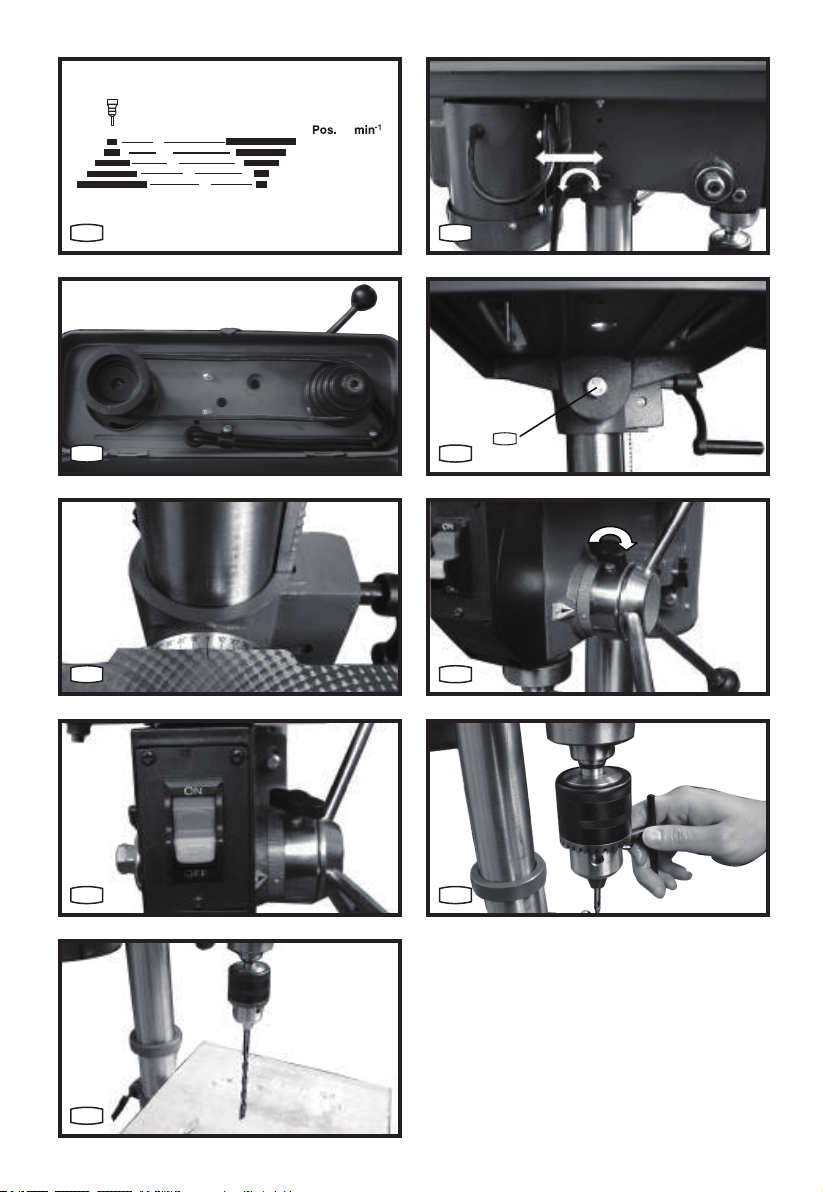

1. SPIN DLE SPEED ( See I)

Five different spindle speeds allow you to drill a wide variety of material including wood, plastic, and metal. Refer to speed chart and select the speed required for the job at hand. The machine has 5 speed settings: 8303300/min.

2. CHA NGING SPEE DS (See J, K )

The spindle speed is determined by the location of the belt on the pulleys inside the head assembly.

To chang e the pulley c ongura tion:

Loosen the belt cover locking screw and lift up the belt cov er. Loosen the belt tension locking knob. Move the belt to the correct pulley step for the desired speed. Push motor backward until moderate belt tension is

acquired. (See J)

Retighten the belt tension locking knob.

WARNI NG! Use the re commende d speed for th e

drill p ress bit an d the work piece mate rial.

3. WORK T ABLE ADJ USTMENT

1) Loosen the locking screw at the rear of the table. Move the table up or down the column until the desired height is reached and lock the table into position. Retighten the locking screw.

4. AS SEMBLY OF CHUCK ( See H1 & H2)

1) To install the chuck, clean out the tapered hole in the chuck and clean the spindle taper on the drill press head using a clean cloth. NOTE: Both tapered surfaces must be clean of oil, grease and dirt. A piece of dirt on any of these surfaces

2) The worktable can rotate ±45° to left or right. Slacken

the locking nut (f) underneath the table with a wrench

and rotate the table to the desired angle. Re-tighten the

locking nut. (See L, M)

Page 12

DRILL PRESS ENG

4. AD JUSTING T HE DRILLIN G DEPTH (S ee N)

To adjust the drilling depth when you need to drill a number of holes to exactly the same depth: Loosen the locking knob. Rotate depth scale to desired setting. Retighten the locking knob securely.

OPERATION

1. STA RTING AND S TOPPING T HE MACHINE ( See O)

To turn the machine on, move the switch up to the “ON” position. To turn it off, move the switch down to the “OFF” position.

To “Lock -off ” the machin e:

When the machine is not in use and to prevent unauthorized use, the switch should be locked in the “OFF” position. To do this, pull the locking key out of the ON/OFF switch and store the key in a secure place. With the key removed, the switch will not operate.

2. INS TALLING A ND REMOVI NG BITS (Se e P)

Unplug the drill press. Open or close the chuck jaws to a point where the opening is slightly larger than the bit size you intend to use. Insert drill bit into the chuck the full length of the jaws. Tighten chuck jaws securely using chuck key provided.

Tighten all three chuck jaws evenly and sufciently to

hold the bit securely. Do not use a wrench to tighten or loosen chuck jaws. Remove chuck key. To remove the drill bit, reverse the steps listed above.

3. DRIL LING (See Q )

Select the proper drill bit based on the hole size desired.

For large holes, drill a pilot hole rst, using a smaller

diameter bit. Unlock the depth scale lock knob. Using the feed handles, set the spindle at the desired depth and retighten the lock knob securely. Turn the table crank handle, and set the table to desired height. NOTE: Make sure the table is free of all loose objects and the bit is not in contact with the workpiece. Plug the electrical cord into power supply and turn the switch ON. Make sure spindle rotates freely. Slowly lower drill bit into workpiece. Do not force the bit; let the drill press do the work.

pilot hole before drilling the nal one. Your hole will be

more accurately positioned, rounder, and the bits will last longer. If the hole is deeper than it is wide, back off occasionally to clear the chips. When drilling metal, lubricate the bit with oil to improve drilling action and increase bit life. As you increase the bit size, you may need to reduce the spindle speed. If drilling a through hole, make sure that the bit will not drill into the table after moving through the workpiece.

MAINTAIN TOOLS WITH CARE

Keep tools sharp and clean for better and safer performance. Follow instructions for lubricating and changing accessories. Inspect tool cords periodically and if damaged, have repaired by authorized service facility.

Your power tool requires no additional lubrication or maintenance. There are no user serviceable parts in your power tool. Never use water or chemical cleaners to clean your power tool. Wipe clean with a dry cloth. Always store your power tool in a dr y place. Keep the motor ventilation slots clean. Keep all working controls

free of dust. If you see some sparks ashing in the

ventilation slots, this is normal and will not damage your power tool.

If the supply cord is damaged, it must be replaced by

the manufacturer, its service agent or similarly qualied

persons in order to avoid a hazard.

Recommended speed for drill size & material

Speed Wood Aluminum Steel

rpm In. mm In. mm In. mm

830 3/8 9.5 7/3 2 5.6 3/32 2.4

1200 5/8 16 .0 11/ 32 8.7 5/32 4.0

1700 7/8 22.0 15/32 12.0 1/4 6.4

2300 1-1/4 31.75 11/1 6 17.5 3/8 9.5

3300 1-5/8 41. 0 3/4 19.0 5/8 16.0

4. DRI LLING TIP S

If a large hole is needed, it’s a good idea to drill a smaller

Page 13

DRILL PRESS ENG

WARRANTY

LIMI TED 30-DA Y EXCHAN GE POLICY

During the rst 30 days after date of purchase, you may exchange a tool which does not work properly due to defects in materials or workmanship by returning the power tool to the retailer where it was purchased. To receive a replacement power tool, you must present a dated proof of purchase and return all original equipment packaged with the original product.

LIMI TED TWO Y EAR WARR ANTY

The manufacturer warrants that, for a period of 2 years from the date of purchase, this product shall be free of defects in materials and workmanship. We will repair or replace, at our option, this tool during the warranty period, and we may require that the tool be sent postage prepaid to an approved service center with all original equipment and a dated proof of purchase. Any replacement or repaired power tool will only be covered by the limited warranty for the balance of the warranty period from the date of the original purchase.

WHAT I S NOT COVER ED

This warranty applies only to the original purchaser at retail and is not transferable. This warranty does NOT cover service or replacement of parts resulting from normal wear. This warranty does NOT cover accessories or battery packs. This warranty does NOT cover malfunction, failure or defects due to: a) abnormal use, abuse, neglect, or use not in accordance with the operations manual b) damage resulting from accidents, drops or mishandling of the tool c) alteration or repairs by other than approved service centers d) commercial or rental use. The manufacturer makes no warranties, representations or promises as to the quality or performance of its power tools

other than those specically stated in this warranty.

to two years from the date of purchase. The manufacturer is not responsible for direct, indirect, incidental or consequential damages including, but not limited to, liability for loss of income arising from the purchase or use of the product. Some states and provinces do not allow limitations on how long an implied warranty lasts and/or do not allow the exclusion or limitation of incidental damages, so the above limitations and exclusions

may not apply to you. This warranty gives you specic legal

rights, and you may also have other rights which var y from state to state or province to province.

The manufacturer declines any responsibility in regards to civil liability arising from abusive use or not in conformity with proper use and maintenance of the machine as described in the operator’s manual.

After the purchase, the manufacturer recommends proper maintenance of the machine and to read the opera tor’s man ual befor e using the m achine.

FOR SE RVICE

Contact our toll-free consumer service line at 1-866-514-7625 to receive a replacement tool or to be directed to an approved service center. When you make a warranty claim or send the tool for warranty service, you must also include a dated proof of purchase.

ADDITIONAL LIMITATIONS

This warranty is only valid for products purchased and used in the United States of America, its territories or Canada. Any implied warranty granted under state law, including warranties

of merchantability or tness for a particular purpose, are limited

Page 14

TALADRO DE COLUMNA ESP

LISTA DE PARTES

Cabezal

Llave de encendido

Escala de profundidad

Portabrocas

Escala de biselado

Mesa de trabajo

Base

Pernos de montaje

Manivela de elevación

Mango de bloqueo de la mesa de trabajo

Abrazadera de la columna

Columna

Agarraderas de alimentación

Perilla para trabar la tensión de la correa (En ambos lados)

Motor

Tornillos de la cubierta de seguridad

NO TODO S LOS ACCE SORIOS I LUSTR ADOS O DE SCRITO S SE INCLU YEN JUNT O CON EL PRO DUCTO E STÁNDA R.

Page 15

TALADRO DE COLUMNA ESP

ACCESSORIES

Llave de mandril 1 Llave Allen 2

Le recomendamos que compre todos los accesorios en la tienda donde adquirió la herramienta. Use accesorios de buena calidad una marca bien conocida. Seleccione los que más convengan al trabajo que intenta hacer. Consulte el empaque de los accesorios para obtener más detalles. El personal de la tienda también puede ayudarle y aconsejarle.

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES

CONSERVE ESTAS INSTRUCCIONES INSTRUCCIONES DE SEGURIDAD A. INS TRUCCION ES DE CONEX IÓN A TIERR A

1. Todas las máquinas conectadas con cordón a tierra:

En caso de m al funcion amiento o a vería, la

conexión a tierra proporciona una ruta de resistencia mínima para la corriente eléctrica, con el n d e reducir el r iesgo de des cargas eléctrica. Esta máquina está equipada con un cordón eléctrico que tiene un conductor de conexión a tierra del equipo y un enchufe de conex ión a tierr a. El enchu fe debe ench ufarse en un tomacorriente coincidente que esté instalado y conectado a tierra adecuadamente, de acuerdo con tod os los códig os y ordenan zas local es.

No modi que el enchu fe sumini strado. Si el ench ufe no cabe en e l tomacorr iente,

haga que un electricista calicado instale el tomacorriente apropiado.

La conexión inapropiada del conductor de

conex ión a tierr a del equipo p uede dar com o resultado riesgo de descargas eléctricas. El conductor con aislamiento que tiene una super cie ext erior de col or verde con o s in franjas amarillas es el conductor de conexión a tierra del equipo. Si es necesario reparar o reemplazar el cordón eléctrico o el enchufe, no conecte el conductor de conexión a tierra del equip o a un termina l con corri ente.

Consulte a un electricista competente o a

personal de servicio calicado si no entiende completamente las instrucciones de conexión a tierra o si tiene dudas en cuanto a si la máquina está c onectad a a tierra ap ropiadam ente.

Utilice únicamente cordones de extensión de tres

alambres que tengan enchufes de tipo conexión a tierra con tres terminales y receptáculos de tres conductores que acepten el enchufe de la maquina.

Repare o reemplace inmediatamente los

cordo nes dañado s o desgast ados.

2. Máquinas conectadas con cordón conectadas a tierra diseñadas para utilizarse en un circuito de alimentación que tenga una capacidad nominal de meno s de 150V:

Si la máquina está diseñada para utilizarse en

un circuito que tenga un tomacorriente parecido al que se ilustra en la A Fig1, la máquina tendrá un ench ufe de conex ión a tierr a que se pare ce al enchufe ilustrado en la A Fig 1. Puede utilizarse un adap tador tem poral, qu e se parece a l adaptador ilustrado en la B&C, para conectar este enchu fe a un recep táculo coi ncident e de dos conductores, tal como se muestra en la B, si no se dispone de un tomacorriente conectado a tierra apropiadamente. El adaptador temporal debe utilizarse solamente hasta que un electricista calicado pueda instalar un tomacorriente conec tado a tier ra apropi adament e. La orejeta, lengüeta, etc., rígida de color verde que sob resale de l adaptad or debe conec tarse a una toma de tierra permanente, como por ejemplo una caja tomacorriente conectada a tierra adecuadamente. Siempre que se utilice un adaptador, debe sujetarse en su siton con un tornillo de metal.

3. Herr amient as con conex ión a tierr a y alimentación por cable destinadas al uso en un circuito de alimentación con un voltaje nominal de 150 - 25 0V, ambos inc lusive:

Si la máquina está diseñada para utilizarse en

un circuito que tenga un tomacorriente parecido al que se ilustra en la D Fig1, la máquina tendrá un enchufe de conexión a tierra que se parece al ench ufe ilust rado en la D Fi g 1. Asegúr ese de que la he rramien ta se encuen tra conec tada a una toma de suministro eléctrico que tenga la misma conguración que el enchufe. No existe ningún adaptador disponible, ni deberá utilizarse ninguno para conectar esta herramienta. Si es necesario volver a conectar la herramienta para utilizarla con un tipo diferente de circuito eléctrico, la nueva conexión deberá ser realizada por personal técnico cualicado; una vez reali zada la nue va conexi ón, la herr amienta

Page 16

TALADRO DE COLUMNA ESP

deberá satisfacer todas las normativas y ordenanzas locales.

4. Herramientas continuamente conectadas: Esta herramienta debe ser conectada a un

sistema de cableado de metal permanente y con descarga a tierra o a un sistema que posea un conductor de puesta a tierra de equipos.

B. PARA TODAS LAS HERRAMIENTAS CON DOBLE

AISLAMIE NTO

1. Pieza s de repuest o Deben utilizarse únicamente piezas idénticas

durante las operaciones de reparación.

2. Enchufes polarizados Las herramientas con doble aislamiento están

equipadas con un enchufe polarizado (una pata es más ancha que la otra). Este enchufe entrará en un tom acorrien te polari zado sola mente de una manera. Si el enchufe no entra por completo en el tomacorriente, délo vuelta. Si sigue sin entrar, póngase en contacto con un electricista competente para instalar un tomacorriente polarizado. No haga ningún tipo de cambio en el

enchufe.

C. PARA TODAS LAS HERRAMIENTAS, SEGÚN SEA

PERTINENTE

1. Mantenga las guardas en su lugar y en perfecto estado de funcionamiento.

2. Retire las llaves de ajuste. Asegúrese de compr obar siemp re que las ll aves de ajus te no se encuentren en lugar de la herramienta antes de encenderla.

3. Mantenga limpia el área de trabajo. Las áreas de trabajo y bancos desordenados podrían causar accidentes.

4. No utilice la herramienta. No utilice la herramienta motorizada en ambientes húmedos o mojad os o expónga la a la lluvi a. Manten ga bien ilumi nada el área d e trabajo .

5. Mantenga a los niños alejados de la herramienta. Todas las visitas deben mantener una distancia aprop iada del ár ea de traba jo.

6. Asegúrese de que el taller sea seguro para los niños utilizando candados, interruptores gener ales o reti rando las l laves de enc endido.

7. N o fuerce a la h erramien ta. Ést a realiza rá el trabajo para el cual fue diseñado mejor y de maner a más segur a.

8. Utilice la herramienta adecuada. No utilice una herr amienta o un a ccesori o para reali zar un

trab ajo para el c ual no fue dis eñado.

9. Utilice cables de extensión apropiados. Cerci órese de que s u cable pro longador e sté en buenas condiciones. Asegúrese de utilizar un prol ongador lo s ucient emente re sistent e como para soportar la corriente que requiere su producto. Un cable pequeño causará una caída de corriente en la línea de voltaje, dando por resultado recalentamiento y pérdida de potencia. La Tabla 1 muestra el calibre correcto a utilizar, dependiendo de la longitud del cable y del amperaje indicado en la placa de identicación. En caso de duda, utilice el tamaño mayor siguiente. Cuanto menor es el calibre, mayor es la capacidad del cable.

10. Vístase apropiadamente. No se ponga ropa holgada ni joyas. Recójase el cabello largo. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. Se recomienda utilizar un calzado antideslizante. Utilice una gorra de protección para colocar el cabello largo dentro de ést a.

11. Utilice siempre anteojos de seguridad. También utilice una máscara facial o una máscara antipolvo si la operación de corte es polvorienta. Los anteojos comunes sólo poseen lentes resistentes a los impactos y NO pueden ser consi derados co mo anteojo s de seguri dad.

12. Asegure la pieza de trabajo. Utilice abrazaderas o un tornillo de banco para asegurar la pieza de trabajo cuando sea necesario. Esto es más seguro debido a que permite usar ambas manos para utilizar la herramienta.

13. No intente alcanzar demasiado lejos. Mantenga un apoyo de los pies y un equilibrio adecuados en todo momento.

14. Realice con cuidado el mantenimiento de las herramientas. Mantenga las herramientas limpi as con el n de lo grar el mejo r rendimie nto y el más seguro. Siga las instrucciones de lubricación de las herramientas y de cambio de

accesorios.

15. Desconecte el enchufe de la fuente de alimentación antes de hacer cualquier ajuste, cambiar accesorios o guardar la herramienta.

16. Reduzca el riesgo de un encendido accidental. Asegúrese de que el interruptor se encuentre en la posición de apagado antes de enchufar la herramienta.

17. Utilice los accesorios recomendados. Consulte el manual de usuario para obtener información

Page 17

TALADRO DE COLUMNA ESP

Métodos de conexión a masa

PUNTA DE CONEXIÓN A TIERRA

ADAPT ADOR

MEDIO DE CONEXIÓN A TIERRA

PUNTA DE CONEXIÓN A

TORNILLO METÁLICO

TOMACORRIENTE CON CONEXIÓN A TIERRA

acerc a de los acces orios rec omendado s. La utilización de accesorios no adecuados podría aumentar el riesgo de causar lesiones a

personas.

18. Nunca se pare sobre la herramienta. Podría ocurrir una lesión grave si se cae la herramienta de cor te o si usted e ntra en con tacto acc idental con ést a.

19. Controle las partes dañadas. Antes de comenzar a utilizar la herramienta, controle la guarda o cualquier otra parte que se encuentre dañada con el n de determinar que funcionará de manera correcta y realizará la función para la cual fue diseñada – controle la alineación de las partes móviles, la sujeción de las partes móviles, la rotura de partes, el montaje y cualquier otra condiciones que podría afectar el funcionamiento de la herramienta. Cualquier guarda o parte que se encuentre dañada deberá ser rep arada o ree mplazad a apropiad amente.

20. Dirección de la pieza de trabajo. Coloque la pieza de trabajo en la hoja o cuchilla sólo en contra de la dire cción de rot ación de la h oja o cuchill a.

21. Nunca deje funcionando sola a la herramienta. Apáguela. No suelte la herramienta hasta que se haya de tenido por c ompleto .

Fig 1

TABL A 1

Calibre mínimo para el cable

Voltios

Longi tud total del c able en pies

Amperios

Cap

acidad

120V

25pies

50pies

100pi es

240V

50pies

No mayor

Mayor de

12 16 14 12

100pi es

Calib re AWG

150p ies

200pies

300pies

No se rec omienda

INFORMACIÓN DE SEGURIDAD ADICIONAL DE LA HERRAMIENTA

Para su seguridad, lea el manual de instrucciones antes de utilizar el taladro prensa a) Utilice protección ocular. b) No utilice guantes, corbatas o vestimenta suelta. c) Sujete con abrazaderas la pieza de trabajo o

asegúrela contra la columna con el n de evitar que

ésta gire.

d) Utilice la velocidad recomendada para el accesorio

del taladro y el material de la pieza de trabajo.

CONSERVE ESTAS INSTRUCCIONES

Consúltelas con frecuencia y úselas para enseñarles a las otras personas que podrían usar esta herramienta. Si le presta esta herramienta a alguien, asegúrese de que tenga estas instrucciones.

¡ADVERT ENCIA! El polvo creado al lijar,

serr uchar, pulir, t aladrar o r ealizar ot ras actividades de la construcción, contiene substancias químicas que se sabe producen cáncer, defectos de nacimiento u otros daños al sistema reproductor.

Algunos ejemplos de esos productos químicos son:

1) El plomo de las pinturas a base de plomo

2) La sílice cristalina de los ladrillos, del cemento y de otros productos de albañilería

3) El arsénico y el cromo de la madera tratada químicamente El riesgo que se corre a causa del contacto con esos productos varía según la frecuencia con que usted

realice este tipo de trabajos. Con el n de reducir su

exposición a esas substancias químicas:

1) Trabaje en un área bien ventilada

Page 18

TALADRO DE COLUMNA ESP

2) Utilice un equipo de seguridad adecuado, tal como una máscara contra el polvo especialmente diseñada

para ltrar partículas microscópicas.

Evite el contacto prolongado con el polvo de lijadoras, sierras, pulidoras, perforadoras eléctricas y otras actividades de la construcción. Utilice ropa de pro teccióny l ave las area s expuest as con agua y jabón. Si permite que el polvo ingrese a su boca, ojos o permanezca en la piel, se puede fomentar la absor ción de quím icos nociv os.

¡ADVERT ENCIA: La utiliz ación de es ta

herr amiemta p uede gener ar y/o esparcir polvo, que puede causar lesiones respiratorias graves y permanentes o de otro tipo. Siempre utilice la protección respiratoria aprobada por el Instituto Nacio nal para la Se guridad y S alud en el Tra bajo/ Departamento gubernamental de los EE.UU. para la administración de la Seguridad y Salud en el Trabajo (NIOS H/OSHA , por sus sigl as en inglés ) apropia da para la exposición al polvo. Dirija las partículas fuera del alc ance de la car a y el cuerpo.

SÍMBOLOS

Lea el manual

Advertencia

Use protección auditiva

Use lentes de seguridad

Use máscara contra el polvo

Velocidad sin carga

Page 19

TALADRO DE COLUMNA ESP

DATOS TÉCNICOS

Voltios: Amperios: Velocidad sin carga: Profundidad: Capacidad del porta brocas Carrera del husillo: Tamaño de la Mesa:

Profundidad de la garganta: Inclinación de la mesa: Velocidades: Peso:

125mm (4-15/16pulg.)

0-45

120V- 60Hz

3.6A

830-3300rpm

254mm(10pulg.)

13mm(1/2pulg.)

60mm(2-3/8pulg.)

203mm x 191mm

(8pulg. x 7-1/2pulg.)

izquierda y derecha

35.8kg (79libras)

INSTRUCCIONES DE FUNCIONAMIENTO

NOTA : Antes de usar la herramienta, lea atentamente el manual de instrucciones.

¡ADVERT ENCIA: Para evitar heridas, no conecte

la máquina al tomacorriente hasta que esté completamente armada y haya leído y comprendido completamente el manual de instrucciones. Desconecte siempre el enchufe del tomacorriente antes de armar partes, hacer ajustes o cambiar brocas.

ENSAMBLE

1. ARM ADO DE LA C OLUMNA Y EL E STANTE

1) Coloque la base en el piso. (Ver A)

Saque la funda protectora de la columna y deséchela. Coloque el conjunto de la columna sobre la base, alineando los agujeros del soporte de la columna con los de la base. Coloque un tornillo en cada agujero (a través del soporte de la columna y la base) y ajústelos con una llave.

2) Ubique el tornillo sin n de elevación (a) (en la bolsa

de partes sueltas) y la manivela de la mesa. Inserte el

eje del tornillo sin n de elevación en el soporte de la mesa (b) y extiéndalo todo lo que pueda a través de la

abertura. Coloque la manivela de la mesa en el eje con

el tornillo de ajuste (c). El tornillo de ajuste debe quedar

alineado con la parte plana del eje. Debe colocar la manivela de la mesa lo más cerca posible del brazo de soporte, luego ajuste el tornillo con la llave hexagonal.

No ajuste los tornillos de más. (Ver B)

3) Saque la abrazadera de la columna. Con el extremo

largo y liso de la bandeja (d) elevadora apuntando hacia

arriba, deslice con ambas manos todo el conjunto de la mesa y la cremallera por la columna hasta que la parte inferior de la cremallera quede colocada en el collar de

la base y contra la columna. (Ver C). Mientras sostiene la bandeja contra el tornillo sin n del soporte de la mesa, deslice el soporte de la mesa (b) sobre el tubo de

la columna.

4) Vuelva a colocar la abrazadera de la columna deslizándola nuevamente sobre la columna. Coloque la abrazadera de modo que el lado biselado quede hacia abajo. Deslice la abrazadera hacia abajo sobre la

bandeja elevadora. (Ver D)

IMPORTANTE: No empuje la arandela de retención completamente hasta abajo contra el tope de la bandeja elevadora. VERIFIQUE que la parte de arriba de la bandeja elevadora quede por debajo de la arandela y

que haya suciente separación para permitir que la

bandeja elevadora rote alrededor de la columna. Veri-

que el ajuste correcto de la abrazadera de la columna.

La abrazadera no debe quedar inclinada en la columna, y debe quedar colocada como para que la bandeja se deslice libremente al rotar la mesa 360º alrededor del tubo de la columna. NOTA: Para evitar daños a la columna o la abrazadera, no ajuste de más el tornillo.

5) Ubique el mango de traba de la mesa (10) (en la

bolsa de partes sueltas). Atornille el mango de traba de la mesa en el agujero de la parte de atrás del soporte de la mesa, desde la izquierda, y ajústelo con la mano.

(Ver E)

2. ARM ADO DEL CA BEZA L DEL TALA DRO DE BANC O (Ver F)

Antes de colocar el cabezal del taladro prensa, aoje el

tornillo de bloqueo del cabezal. Para colocar el cabezal sobre la columna, levante cuidadosamente el cabezal sobre el tubo de la columna y deslícelo sobre el mismo

vericando que entre lo máximo posible. Alinee el cabezal con la mesa y la base. Ajuste los 2 (dos) tornillos (e) de ajuste del cabezal en el lado derecho, con una llave hexagonal de 0.16” (4mm).

CUIDA DO: El cabe zal pesa un as 40 libra s. Obteng a ayud a cuando sea n ecesario .

3. ARM ADO DE LA S MANIJA S DE ALIMEN TACIÓN (V er G1 & G2)

Ubique las 3 (tres) manijas de alimentación. Atornille

las manijas en los tres agujeros ubicados en el eje del piñón, al costado del cabezal.

Page 20

TALADRO DE COLUMNA ESP

4. AR MADO DEL PO RTABROC AS (Ver H1 & H 2)

1) Para instalar el portabrocas, limpie el agujero cónico del portabrocas y el tornillo cónico del cabezal con un trapo limpio.

NOTA : Ambas supercies cónicas deben quedar sin

aceite, grasa o tierra. Un poco de tierra en cualquiera

de estas supercies evitará que el portabrocas quede

colocado correctamente.

2) Abra el portabrocas todo lo posible haciéndolo girar. Coloque el portabrocas sobre el eje cónico del cabezal.

(Ver H1)

3) Sosteniendo el portabrocas sobre el eje, golpéelo con un martillo y un bloque de madera o un martillo

blando para que se trabe en el eje. (Ver H2)

CUIDADO: Para evitar dañar el portabrocas, nunca lo inst ale en el eje us ando un mar tillo de met al.

AJUSTES

NOTA : Siempre desenchufe la herramienta antes de hacer cualquier ajuste.

1. VEL OCIDAD DE F IJACIÓ N DEL HUSILL O (Ver I)

Las cinco diferentes velocidades del husillo permiten taladrar una amplia variedad de materiales, como madera, plástico y metal. Vea el cuadro de velocidades y elija la necesaria para el trabajo. La máquina tiene 5 ajustes de velocidad: 830-3300rpm.

2. CA MBIO DE VELO CIDAD (V er J, K)

La velocidad del husillo está determinada por la colocación de la correa en las poleas situadas dentro del conjunto del cabezal.

Para c ambiar el ar reglo de las p oleas:

Aoje el botón de bloqueo de cinturón y levantar el

cinturón.

Aoje el perno de tensión.

Retire la correa de transmisión. Ajuste la posición de la correa de conformidad con la tabla de velocidades. Empuje el motor hacia el frente de la máquina para aojar la correa y hacia la parte de atrás para tensionarla.

(Ver J)

Apriete de nuevo el perno de tensión.

¡ADVERT ENCIA: Utilic e la velocid ad

recom endada par a el acceso rio de talad rar y para e l material d e la pieza de t rabajo.

3. AJ USTE DE LA M ESA DE TRA BAJO

1) Aoje el tornillo de bloqueo en la parte trasera de

la tabla. Mueva la mesa hacia arriba o hacia abajo por la columna hasta obtener la altura deseada y vuelva a trabarla en posición. Vuelva a ajustar la perilla de

jación.

2) La mesa de trabajo puede rotar ±45o hacia la

izquierda o la derecha. Aoje la tuerca de traba que

está debajo de la mesa con una llave y rótela al ángulo

deseado. Vuelva a ajustar la tuerca de traba. (Ver L, M)

4. A JUSTE DE L A PROFUNDID AD DE TAL ADRADO ( Ver N)

Para ajustar la profundidad de taladrado cuando necesite taladrar exactamente a la misma profundidad un cierto número de agujeros:

Aoje la perilla de jación.

Gire el graduador de profundidad a la marca deseada.

Vuelva a ajustar la perilla de jación.

USO

1. INT ERRUPTO R ENCENDIDO /APAGAD O (Ver O)

La llave está ubicada en el frente del cabezal la máquina, arriba del portabrocas. Para encender el taladro, mueva la llave hacia arriba a la posición “ON”. Para apagar la máquina, mueva la llave hacia abajo a la posición “OFF”.

Para “Trabar” la máquina:

Cuando no use la máquina y para evitar el uso no autorizado, debe trabar la llave en la posición “OFF”. Para hacerlo, saque la llave de traba de la llave de encendido y guárdela en un lugar seguro. Sin la llave colocada, el taladro no funcionará.

2. MON TAJE Y DESM ONTAJE DE L AS BROCA S (Ver P)

Desconecte la taladradora de columna. Abra o cierre las mordazas del portabrocas hasta que la abertura sea levemente más grande que la brocadeseada. Introduzca la broca en el portabrocas, en toda la profundidad de las mordazas del mismo. Apriete rmemente las mordazas con la llave suministrada para el portabrocas. No utilice ninguna llave

de tuercas para apretar o aojar las mordazas del

portabrocas. Retire la llave del portabrocas. Para desmontar del portabrocas la broca, invierta el orden de los pasos descritos arriba.

3. TAL ADRAD O (Ver Q)

Seleccione la broca adecuada según el tamaño del agujero deseado.

Page 21

TALADRO DE COLUMNA ESP

Para taladrar agujeros más grandes, taladre un agujero guía primero con una broca de diámetro menor.

Aoje la palanca de jación del husillo y la perilla de jación. Con las palancas de avance coloque el husillo a la profundidad deseada y apriete memente de nuevo la palanca y la perilla de jación.

Con un giro de la manivela de ajuste de la mesa coloque ésta a la altura deseada. NOTA: Asegúrese de que la mesa esté libre de objetos sueltos y de que la broca no esté en contacto con la pieza de trabajo. Conecte el cordón eléctrico en el suministro de corriente y encienda ENCIE NDA el interruptor. Asegúrese de que gire libremente el husillo. Lentamente baje la broca y vaya introduciéndola en la pieza de trabajo. No fuerce la broca; permita que la taladradora de columna realice el trabajo.

4. SUG ERENCIA S PARA EL TA LADRA DO

Si se necesita un agujero grande, es una buena idea taladrar un agujero guía pequeño antes de taladrar

el agujero nal. El agujero queda situado con mayor

precisión, más redondo y las brocas duran más. Si la profundidad del agujero es superior a la anchura del mismo, retroceda ocasionalmente la broca para desplazar las rebabas. Al taladrar metal lubrique la broca con aceite para mejorar la acción de taladrado y aumentar la vida de servicio de la broca. A medida que se aumenta el tamaño de la broca, puede ser necesario reducir la velocidad del husillo. Si va a taladrar de lado a lado un agujero, asegúrese de que la broca no taladre la mesa después de atravesar la pieza de trabajo.

Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. La observación de chispas que destellan bajo las ranuras de ventilación, indica operación normal que no dañará su herramienta.

Si el cable de alimentación se encuentra dañado deberá ser reemplazado por el fabricante, su agente de servicio

o algún otro profesional igualmente cualicado para llevar a cabo dichas operaciones, con el n de evitar

riesgos.

Velocidad recomendada para el

tamaño de la broca y el meterial

Velocidad Madera Aluminio Acero

rpm pulg. mm pulg. mm pulg. mm

830 3/8 9.5 7/32 5.6 3/32 2.4

1200 5/8 16.0 11/3 2 8.7 5/32 4.0

1700 7/8 22.0 15 /32 12 .0 1/4 6.4

2300 1-1/4 31.75 11/1 6 17. 5 3/8 9.5

3300 1-5/8 41. 0 3/4 19.0 5/8 16.0

MANTENGA LAS HERRAMIENTAS CON CUIDADO

Conser ve las herramientas aladas y limpias para

que funcionen mejor y con más seguridad. Siga las instrucciones para lubricar y cambiar los accesorios. Inspeccione periódicamente los cables de las herramientas y si están dañados hágalos reparar por un centro de servicio autorizado.

Su herramienta no requiere lubricación ni mantenimiento adicional. No posee piezas en su interior que puedan ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta.

Page 22

TALADRO DE COLUMNA ESP

GARANTÍA

GARANTÍA LIMITADA DE REEMPLAZO POR 30 DÍAS

Durante los primeros 30 días luego de la fecha de compra, podrá reemplazar una herramienta que no funcione correctamente debido a defectos de material o fabricación devolviéndola a la tienda donde la haya comprado. Para recibir una herramienta de reemplazo, deberá presentar un comprobante de compra fechado y devolver todo el material de empaque original junto con el producto. La herramienta reemplazada seguíra cubierta por una garantia limitada basada en el balance de el periodo de dos años desde la fecha original de la compra.

GARANTÍA LIMITADA DE DOS AÑOS

El fabricante garantiza que, por el término de 2 años a partir de la fecha de compra, este producto no debe fallar por defectos de materiales o fabricación. Nosotros repararemos o reemplazaremos, a nuestra opción, esta herramienta durante el período de garantía y podríamos solicitar que envíe la herramienta, con los gastos pagados, a un centro aprobado de reparaciones con todo el equipo original y un comprobante de compra fechado.

LO QUE NO ESTÁ CUBIERTO

Esta garantía es válida únicamente para el comprador original y no es transferible. Esta garantía no cubre los accesorios o baterías Esta garantía NO cubre fallas, roturas o defectos debidos a:

-Uso anormal, abuso, negligencia, accidentes, alteraciones o reparaciones por otros diferentes a los centros de servicio autorizados.

- Uso comercial o de renta. El fabricante no ofrece ninguna otra garantía, representación o promesa con respecto a la calidad o rendimiento de sus herramientas eléctricas que no estén

especícamente mencionadas en esta garantía.

Cualquier garantía denida y aprobada bajo la ley

del estado, incluyendo garantía de mercadería o otro propósito particular esta limitado a dos años desde el día de la compra.El fabricante no se hace responsable por daños directos, indirectos, incidentales o consecuentes incluyendo, pero sin limitación, la responsabilidad por pérdida de ingresos como consecuencia de la compra o uso de este producto. Algunos estados y provincias no permiten limitaciones con respecto a cuanto dura una garantía implícita y/o la exclusión o limitación de daños imprevistos, por lo tanto las exclusiones o limitaciones anteriores pueden no aplicarse en su caso. Esta garantía

le otorga derechos legales especícos, y usted puede

también tener otros derechos los que varían de estado a estado o de provincia a provincia.

El fabricante rechaza toda responsabilidad con respecto a la responsabilidad civil emergente del uso abusivo o que no esté de acuerdo con el uso y mantenimiento adecuado de la máquina tal como se lo describe en el manual del usuario.

Luego de la compra, el fabricante recomienda el mantenimiento adecuado de la máquina y el leer el manual del usuario antes de usarla.

PARA OBTENER SERVICIO

Llame a el numero de servicio gratis de ayuda 1- 866 514 ROCK (7625) para recibir información acerca de los centros de servicio autorizados. Al efectuar un reclamo de garantía o al enviar la herramienta para ser reparada bajo garantía, deberá incluir un comprobante de compra fechado.

LIMITACIONES ADICIONALES

Page 23

PERCEUSE À COLONNE FRE

LISTE DES ÉLÉMENTS

Chevalement

Interrupteur marche-arrêt de la perceuse

Échelle des profondeurs

Mandrin

Échelle du biseau

Table de travail

Plaque de base

Boulonsdemontage

Manivelle de la table

Poignée de verrouillage de la table de travail

Collier de la colonne

Colonne

Poignée d’alimentation

Bouton de verrouillage de la tension de la courroie (Des deux côtés)

Moteur

Vis de xation du protecteur

LES AC CESSOI RES ILLU STRÉS OU D ÉCRIT S NE SONT PAS T OUS COMP RIS DANS L E CADRE D E LA LIV RAIS ON STAND ARD.

Page 24

PERCEUSE À COLONNE FRE

ACCESSOIRES

Clé de mandrin 1 Clef Allen 2

Nous vous recommandons d’acheter tous vos accessoires du même magasin qui vous a vendu l’outil. N’utilisez que des accessoire s de bonne qualité de marque renommée. Choisissez le type d’outil approprié au travail que vous désire z entreprendre. Pour de plus ample s renseignements, consultez l’emballage de l’accessoire. Le personnel du magasin peut également vous conseiller.

LISEZ ET ASSIMILEZ TOUTES LES INSTRUCTIONS

CONSERVEZ CES INSTRUCTIONS

CONSIGNES DE SÉCURITÉ

A. CONSIGNES DE MISE À LA TERRE

1. Toutes les machines mises à la terre, connectées

par un cordon:

Dans l’éventualité d’un mauvais fonctionnement ou

d’une panne, la mise à la terre fournit un trajet de moindre résistance pour le courant électrique an de réduire le risque de recevoir une décharge. Cet outil est équipé d’un cordon d’alimentation dote d’une che et d’un conducteur de mise à la terre. La che doit être branchée dans une prise dont la con guration correspond à celle de la che. La prise doit être correctement installée et mise à la terre conformément à tous les règlements et codes locaux.

NE modiez PAS la che de l’outil si elle ne s’adapte

pas à la prise.

– Faites installer une prise appropriée par un

électricien qualié.

L’oreille ou la languette verte de l’adaptateur doit

être connectée à une terre permanente comme celle d’une boîte à prises correctement mise à la terre. Une mauvaise connexion du conducteur de mise à la terre de l’équipement peut entraîner un risqué de décharge électrique. Le conducteur avec isolant dont la surface extérieure est verte avec ou sans raies jaunes est le conducteur de mise à la terre de l’équipement. Si une réparation ou un remplacement du cordon électrique ou de la che est nécessaire, NE connectez PAS le conducteur de mise à la terre de l’équipement à une borne sous

tension.

Si les instructions de mise à la terre ne sont

pas entièrement comprises ou si vous avez un doute quant à la mise à la terre appropriée de l’outil, consultez le personnel d’entretien ou un electrician qualié.

Utilisez exclusivement des rallonges trilaires

possédant des prises de type mise à la terre à trois broches, ainsi que les prises correspondantes avec borne de terre à trois conducteurs qui peuvent recevoir la prise de la machine.

Réparez ou remplacez immédiatement un cordon

endommagé ou usé.

2. Deux machines mises à la terre, connectées par un cordon, conçues pour être utilisées sur un circuit d’alimentation ayant un service nominal inférieur à 150 volts:

Si la machine est conçue pour être utilisée sur un

circuit qui présente une prise ressemblant à celle illustrée à la A Fig 1. la machine aura une prise de mise à la terre ressemblant à la prise illustrée à la A Fig 1. Un adaptateur temporaire qui ressemble à celui illustré à la B&C peut servir à connecter cette prise à une prise correspondante avec borne de terre à deux conducteurs, comme l’indique la B en cas d’absence de prise correctement mise à la terre. Cet adaptateur temporaire ne doit être utilisé que jusqu’au moment où une prise correctement mise à la terre est installée par un électricien qualié. Quand l’adaptateur est utilisé, il doit être mis en place au moyen d’une vis métallique.

3. Outils à cordon fonctionnant sur secteur, mis à la terre destinés à être utilisé sur un circuit d’alimentation ayant un courant nominal situé entre 150 et 250V inclus:

Si la machine est conçue pour être utilisée sur un

circuit qui présente une prise ressemblant à celle illustrée à la D Fig 1. la machine aura une prise de mise à la terre ressemblant à la prise illustrée à la D Fig 1. Assurez-vous que l’outil est branché à une prise ayant la même conguration que la prise de votre outil. N’utilisez pas d’adaptateur avec cet outil. Si l’outil doit être rebranché pour être utilisé sur un type de circuit différent, le rebranchement devra être effectué par un personnel de service qualié; et après le rebranchement, l’outil devra être conforme aux codes et réglementations locaux.

4. Outils branchés en permanence:

Cet outil doit être branché en permanence sur

une prise mise à la terre, ou à un équipement possédant une prise mise à la terre.

Page 25

PERCEUSE À COLONNE FRE

perte de puissance et surchauffage. La table 1

B. POUR TOUS LES OUTILS A DOUBLE ISOL ATION

1. Pièces de rechange Utilisez, pour les réparations, uniquement des

pièces de rechange identiques.

2. Prises polarisées Les outils à double isolation sont munis d’une che

polarisée (une des broches est plus large que l’autre). Cette che ne peut se brancher que d’une seule façon dans une prise polarisée. Si la che n’entre pas parfaitement dans la prise, inversez sa position; si elle n’entre toujours pas bien, demandez à un électricien qualié d’installer une prise de courant polarisée. Ne modiez pas la che de l’outil.

C. POUR TOUS LES OUTILS CONCERNÉS

1. Gardez les gardes en place et en état de fonctionnement.

2. Retirez toutes les clefs de réglages. Vériez systématiquement que toutes les clefs de réglage ont bien été retirées avant d’allumer l’outil.

3. Gardez la surface de travail toujours propre. Les zones encombrées risquent de provoquer des accidents.

4. N’utilisez pas l’outil dans un environnement dangereux. N’utilisez pas les outils électriques dans un environnement mouillé ou humide et ne les exposez pas à la pluie. Éclairez convenablement la surface de travail.

5. Éloignez les enfants et demandez à toutes les personnes à proximité de rester à une distance respectable de la surface de travail.

6. Prenez toutes les précautions nécessaires pour que les enfants n’aient pas accès à votre atelier – fermez avec des cadenas, mettez des disjoncteurs et retirez les clefs de démarrage des appareils.

7. Ne forcez jamais un outil. Il fonctionnera bien mieux et de façon plus sécuritaire à la vitesse pour laquelle il a été conçu.

8. Utilisez l’outil adapté. Ne forcez pas un outil ou un de ses accessoires pour tenter de faire un travail pour lequel il n’a pas été conçu.

9. Utiliser les bons cordons de rallonge. Assurezvous que votre cordon prolongateur est en bonne condition. Lorsque vous utilisez un cordon prolongateur, assurez-vous d’en utiliser un capable de soutenir l’intensité du courant que tire votre produit. Un cordon prolongateur trop petit pour le courant qu’il soutient va causer une baisse de voltage de ligne d’alimentation, résultant en une

montre la grosseur appropriée à être utilisée en fonction de la longueur du cordon prolongateur et de l’ampérage indiquée sur la plaque signalétique. Dans le doute, utilisez la prochaine grosseur plus élevée. Plus le numéro de grosseur de l est petit, plus gros est le cordon prolongateur.

10. Portez les vêtements adéquats. Ne portez pas de vêtements amples, de gants, de cravate, bagues, bracelets ou autres bijoux qui pourraient se faire happer par des pièces en mouvement. Portez si possible des chaussures à semelles non dérapantes. Portez un let pour tenir les cheveux

longs.

11. Portez toujours des lunettes de sécurité. Utilisez également un masque facial ou un masque anti-poussières si l’opération de coupe est poussiéreuse. Les lunettes de vue ont des verres résistant aux impacts, mais ne sont PAS des lunettes de sécurité.

12. Attachez la pièce à travailler. Utilisez des serrejoints ou pinces pour tenir la pièce à travailler le cas échéant. Cela est mieux et plus sécuritaire que de tenir la pièce à une main, car vous avez ainsi les deux mains libres pour faire fonctionner correctement votre outil.

13. Ne vous penchez pas trop en avant. Maintenez un bon appui et restez en équilibre en tout temps.

14. PRENEZ SOIN DE VOS OUTILS ET ENTRETENEZ LES

BIEN. En les gardant bien affûtés et propres, vous en obtiendrez le rendement maximum dans des conditions optimales de sécurité. Suivez les instructions pour lubrier et changer les

accessoires.

15. Débranchez la che de l’outil de sa prise d’alimentation avant d’effectuer un réglage, de changer d’accessoire ou de ranger l’outil.

16. Réduisez les possibilités d’un démarrage accidentel. Assurez-vous que l’interrupteur est en position d’arrêt avant de brancher l’outil.

17. Utilisez seulement les accessoires recommandés par le fabricant de votre modèle. Consultez le manuel de l’utilisateur pour savoir quels sont les accessoires recommandés. L’utilisation d’accessoires inadéquats peut provoquer des blessures.

18. Ne vous mettez jamais debout sur l’outil. Des blessures graves pourraient résulter si l’outil tombe ou si vous entrez en contact accidentellement avec la partie coupante de l’outil.

19. Vériez si les pièces sont endommagées. Avant

Page 26

PERCEUSE À COLONNE FRE

Méthodes de mise à la terre

BROCHE DE TERRE

ADAPT ATEUR

MOYEN DE MISE A LA

BROCHE DE TERRE

VIS EN METAL

PLAQU E DE LA P RISE MISE A LA TERRE

d’utiliser l’outil, vériez si la garde de protection et les autres pièces ne sont pas endommagées; assurez-vous d’abord que l’outil est en état de fonctionnement et qu’il effectuera correctement la fonction pour laquelle il est conçu. Vériez l’alignement des pièces en mouvement, vériez que celles-ci ne sont pas tordues ou brisées, vériez le montage de l’outil et assurez-vous que rien ne peut l’empêcher de fonctionner correctement. Une garde ou toute autre pièce endommagée doit être réparée ou remplacée.

20. Direction de l’alimentation du matériel. N’alimentez les pièces à ouvrer que dans le sens contraire de la rotation de la lame ou du couteau (de l’avant vers arrière de l’outil lorsque la lame est correctement montée.

21. Ne laissez jamais l’outil en marche sans surveillance. Avant de vous en éloigner, coupez le courant et attendez qu’il soit complètement arrêté.

Fig 1

TABL EAU 1

Calibre minimum pour la rallongea électrique

Volt s

Ampèress

Classification

Plus de

Infér ieur à AWG

12 16 14 12

120V 240V

Longu eur totale d e la rallong e

7.6m(25

15.2 m (50

pieds)

15.2 m (50

30.5 m (100

pieds)

en mètr es (pieds)

30.5 m (100

pieds)

61 m (200

pieds)

Non recommandé

45.7 m (150

pieds)

91.5 m (300

pieds)

INSTRUCTIONS SUPPLÉMENTAIRES CONCERNANT LA SÉCURITÉ DE

VOTRE OUTIL

Pour votre propre sécurité, veuillez lire le manuel d’utilisation avant d’utiliser la perceuse à colonne. a) Portez des lunettes de sécurité. b) Ne portez pas de gants, de collier ou de vêtements

lâches.

c) Fixez la pièce à percer avec un serre-joint contre la

colonne pour éviter la rotation de la pièce.

d) Utilisez la vitesse recommandée pour le matériau

que vous désirez percer.

CONSE RVEZ CE MOD E D’EMPLOI .

Lisez-le fréquemment et utilisez-le pour informer d’autres personnes susceptibles d’utiliser cet outil. Si quelqu’un emprunte cet outil, assurez-vous qu’elles ont ce mode d’emploi.

AVER TISSEMEN T! des prod uits chimi ques

connus de l’état de Californie pour causer des cancers et des anomalies congénitales ou autre trouble reproductif. Voici des exemples de ces

produits chimiques :

1) Plomb issu de peinture à base de plomb

2) Silice crystalline issue de briques et du ciment et autres produits de maçonnerie

3) Arsenic et chrome issus de bois traité chimiquement Votre risque de ces expositions varie en fonction de la fréquence à laquelle vous effectuez ce travail. Pour réduire votre exposition à ces produits chimiques :

1)) Travaillez dans une zone bien ventilée;

2)) Portez un équipement de sécurité approuvé, tel que des masques antipoussières spécialement

Page 27

PERCEUSE À COLONNE FRE

conçus pour éliminer les particules microscopiques

par ltrage.

Évitez un contact prolongé avec la poussière de ponçage, sciage, meulage électrique et autres activi tés de construction. Portez des vêtements de protection et lavez les zones exposées à l’eau savonneuse. Si de la poussière entre dans la bouche ou les yeux ou se dépose sur la peau, cela pe ut facilit er l’absorp tion de subs tances chimiques toxiques.

AVERTISSEMENT: L’utilisation de cet outil

peut générer et /ou produire de la poussièr e, ce qui peut entraîner des problèmes respiratoires permanent s ou autre blessure. Utilisez tou jours une protect ion des voies respir atoires approuvée par NIOSH/OSHA pour l’exposition à la poussière. Diri gez les par ticules à l’é cart du vis age et du cor ps.

SYMBOLES

Lisez le manuel

Avertissement

Portez une protection auditive

Portez un protecteur oculaire

Portez un masque antipoussières

Vitesse à vide

Page 28

PERCEUSE À COLONNE FRE

DONNÉES TECHNIQUES

Tension: Ampères: Vitesse à vide: Profondeur: Prise max. du Mandrin Distance de l’extrémité de la broche: Taille de la table: Profondeur: Inclinaison de la table: N° de vitesse: Poids:

203mm x 191mm(8po x 7-1/2po)

0-45

120V- 60Hz

3.6A

830-3300tr/min

254mm(10po)

13mm(1/2po)

60mm(2-3/8po)

125mm(4-15/16po)

à gauche et à droite

35.8kg (79lb)

INSTRUCTIONS D’UTILISATION

REMARQUE: Avant d’utiliser cet outil,

assurez-vous de lire attentivement le manuel

d’utilisation.

AVERTISSEMENT! Pour prévenir les blessures

corporelles, ne relies pas la machine à la source d’alimentation avant assemblage complet de la machine et avant d’avoir lu et compris le mode d’emploi dans son intégralité. Débranchez toujours la prise de la source d’alimentation avant d’assembler les pièces, de faire des réglages ou de changer les forets.

ASSEMBLAGE

1. ASS EMBLAG E DE LA BASE E T DE LA COL ONNE

1) Positionnez la base sur le sol. (Voir A)

Retirez le manchon protecteur du tube de la colonne et jetez-le. Placez l’assemblage de la colonne sur la base et alignez les trous du support de la colonne sur ceux de la base.

Installez un boulon dans chaque trou (dans le support

de la colonne et la base) et serrez-le au moyen d’une clé réglable.

2) Localisez la vis sans n d’élévation (a) (dans le

sac des pièces détachées) et la manivelle de la table.

Insérez l’arbre de la vis sans n d’élévation dans la patte de support de la table (b) et avancez l’arbre dans

l’ouverture le plus loin possible. Attachez la manivelle

de la table à l’arbre au moyen de la vis de calage (c). La

vis de calage doit être alignée sur la portion plate de l’arbre. La manivelle de la table doit être positionnée le plus près possible du support du bras; serrez ensuite la vis de calage avec la clé hexagonale. Ne serrez pas trop

la vis de calage. (Voir B)

3) Retirez le collier de la colonne. La longue extrémité

lisse de la grille de soulèvement (d) dirigée vers le

haut, glisser le soutien entier de support de table et crémaillère sur la colonne, jusqu’à ce que le bas de la crémaillère soit engagé dans le collier de la base et

appuyée contre la colonne. (Voir C). Tout en maintenant la grille contre la vis sans n dans le support de la table, glisser le support de la table (b) sur la colonne.

4) Replacez le collier de la colonne en le faisant coulisser sur la colonne. Positionnez le collier de sorte

que le côté du biseau soit dirigé vers le bas. Faites

coulisser le collier sur la grille de soulèvement. (Voir D)

IMPOR TANT : L’anneau de maintien ne DOIT PAS être poussé vers le bas sur le dessus de la grille de soulèvement. ASSUREZ-VOUS que le dessus de la grille de soulèvement est situé en dessous de l’anneau et qu’il y a assez d’espace pour permettre à la grille de

soulèvement de tourner autour de la colonne. Vériez

le bon ajustement du collier de la colonne. Le collier ne doit pas être mis à angle droit avec la colonne et ne doit pas être positionné de sorte que la grille coulisse librement quand la table est tournée à 360º autour du tube de la colonne. REMA RQUE : Pour éviter d’endommager la colonne ou le collier, ne serrez pas trop la vis de calage.

5) Localisez la manette de verrouillage de la table (10) (dans le sac de pieces détachées). Faites passer la

manette de verrouillage de la table dans le trou situé à l’arrière de la patte de support de la table, à partir du

côté gauche, et serrez à la main. (Voir E)

2. ASS EMBAGE DE L A TÊTE DE L A PERCEU SE À COLONNE

(Voi r F)

Avant d’assembler la tête de la perceuse, vous devriez dévisser la vis de verrouillage de la tête. Pour attacher la tête de la perceuse à colonne sur la colonne, soulevez précautionneusement la tête au-dessus du tube de la colonne et faites-le coulisser sur la colonne en vous assurant que la tête glisse vers le bas sur la colonne le plus loin possible. Alignez la tête sur la table et la base.

Au moyen d’une clé hexagonale de 0.16” (4mm), serrez les 2 (deux) vis (e) de verrouillage de la tête situées sur

le côtégauche de la tête.

ATTENTION: L’assemblage de la tête pèse environ 40 livres. Se faire aider lorsque nécessaire.

3. ASSEMBLAGE DES POIGNEES D’ALIMENTATION (Voir G1 & G2)

Page 29

PERCEUSE À COLONNE FRE

Localisez les 3 (trois) poignées d’alimentation. Faites

passer les poignées dans les trois trous situés dans le moyeu de l’arbre-pignon situé sur le côté de la tête de la perceuse à colonne.

4. AS SEMBLA GE DU MANDRI N (Voir H1 & H 2)

1) Pour installer le mandrin, récurez la goulotte dans le mandrin et nettoyez le cône de la broche sur la tête de la perceuse à colonne avec un chiffon propre.

REMA RQUE : Les deux surfaces eflées doivent être

exemptes d’huile, de graisse et de saleté. La présence

de saleté sur ces surfaces empêchera la xation

correcte du mandrin.

2) Ouvrez les mâchoires du mandrin le plus largement possible en tournant le manchon du mandrin. Faites

glisser le mandrin sur la broche eflée située sur la tête de la perceuse à colonne. (Voir H1)

3) En maintenant le mandrin sur la broche, tapez avec un bloc de bois et un marteau ou un marteau à panne

douce pour régler le mandrin sur la broche. (Voir H2)

ATTE NTION : Pour éviter d’endommager le mandrin, ne dirigez jamais le mandrin sur la broche au moyen d’un marteau métallique, car cela pourrait endommager le mandrin.

RÉGLAGES REMA RQUE : Toujours déconnecter l’alimentation avant

de procéder à des réglages sur la machine.

1. VI TESSE DE BRO CHE (Voir I )

Les cinq differentes vitesses de la broche permettent de percer une grande variété de matériaux tels que le bois, le plastique et le métal. Reportez-vous au tableau des vitesses et sélectionnez la vitesse requise pour le travail à réaliser. La machine a 5 vitesses : 830-3300/min.

2. CHA NGEMENT D E VITESS E (Voir J, K )

La vitesse de rotation de la broche est déterminée par le placement de la courroie sur les poulies à l’intérieur de la tête de la perceuse.

Pour ch anger la con gurat ion de poulie s:

Desserrer le bouton de verrouillage de ceinture et lever la ceinture. Desserrer le boulon de tension. Retirer la courroie d’entraînement. Repositionner la courroie selon les instructions du tableau des vitesses. Tirez le moteur vers l’avant de la machine pour

débloquer les courroies et vers l’arrière de la machine

pour tensionner. (Voir J)

Resserrer le boulon de tension.

AVE RTIS SEME NT! U tiliser l a vitesse recommandée pour l’accessoire de perceuse

et le ma tériau.

3. RÉGL AGE DE LA T ABLE DE TR AVAIL

1) Desserrer la vis de blocageà l’arrière de la table. Déplacez la table vers le haut ou vers le bas sur la colonne jusqu’à obtention de la hauteur désirée et verrouillez la table en position. Resserrer fermement le bouton de verrouillage.

2) La table de travail peut pivoter de ±45° vers la gauche ou la droite. Desserrez l’écrou de verrouillage situé sous la table au moyen d’une clé et tournez la table à l’angle

désiré. Resserrez l’écrou de verrouillage. (Voir L, M)

4. RÉG LAGE DE L A PROFONDE UR DEPERÇA GE (Voir N )

Le réglage de la butée de profondeur permet de percer plusieurs trous à la même profondeur: Desserrer le bouton de verrouillage de bro¬che. Tourner la jauge de profondeur sur le réglage désiré. Resserrer fermement le bouton de verrouillage.

INSTRUCTIONS D’UTILIS ATION

1. INT ERRUPTE UR MARCHE /ARRET ( Voir O)

L’interrupteur est situé à l’avant de la tête de la machine, au-dessus du mandrin. Pour mettre la perceuse en MARCHE, poussez l’interrupteur vers le haut en position MARCHE. Pour mettre la perceuse à l’ARRÊT, poussez l’interrupteur vers le bas en position ARRÊT.

Pour déverrouiller la machine:

Quand la machine ne sert pas et pour empêcher l’utilisation non autorisée, bloquez l’interrupteur en position « ARRÊT ». Pour ce faire, tirez la clé de verrouillage à l’extérieur de l’interrupteur MARCHE/ ARRÊT et gardez la clé en lieu sûr. Si la clé est retirée l’interrupteur ne fonctionne pas.

2. INS TALLAT ION ET RETR AIT DES F ORETS ( Voir P) Débrancher la perceuse.

Ouvrir les mors du foret de manière à pouvoir insérer l’embout à utiliser. Insérer le foret à fond dans le mandrin. Serrer fermement les mors au moyen de la clé à mandrin fournie. Ne pas utiliser une clé pour serrer ou desserrer les mors du mandrin. Retirer la clé du mandrin.

Page 30

PERCEUSE À COLONNE FRE

Pour retirer le foret, reprendre les étapes ci-dessus à l’inverse.

3. PERÇ AGE (Voi r Q)

Sélectionner le foret approprié pour la taille de troudésirée. Pour les trous de grand diamètre, percer d’abord un trou pilote à l’aide d’un foret plus petit. Desserrer le levier et le bouton de verrouillage de broche. À l’aide des leviers de commande, placer la broche à la profondeur désirée et resserrer le levier et le bouton de verrouillage. Régler la table à la hauteur désirée au moyen de la manivelle. REMARQUE: S’assurer que rien ne se trouve sur la table de travail et que le foret n’est pas en contact avec la pièce à percer. Bbrancher le cordon d’alimentation électrique et mettre le commutateur en position de marche MARCHE. S’assurer que la broche tourne librement. Abaisser lentement le foret dans la pièce. Ne pas forcer le foret, laisser la perceuse effectuer le travail.

4. CON SEILS POU R LE PERÇAG E

Si un trou de grand diamètre doit être percé, il est recommandé de percer d’abord un trou pilote. Le trou

nal sera positionné plus précisément, plus rond et les

forets dureront plus longtemps. Si le trou est plus profond que large, retirer le foret de temps à autre pour éliminer les copeaux.

Pour le perçage de métaux, lubrier le foret avec de l’huile an de prolonger la vie utile du foret et de faciliter

le perçage. Plus le diamètre du foret est grand, plus il peut être nécessaire de réduire la vitesse de la broche. Lors du perçage de trous traversants, s’assurer que le foret ne perce pas la table après avoir traversé la pièce.

PRENEZ SOIN DE VOS OUTILS ET ENTRETENEZ LES BIEN

En les gardant bien affûtés et propres, vous en obtiendrez le rendement maximum dans des conditions optimales de sécurité. Suivez les instructions pour le graissage ou la pose et le démontage des accessoires. Inspectez les cordons d’alimentation à intervalles réguliers et, s’ils sont endommagés, faites-les réparer à un centre de service après-vente autorisé.

Votre outil ne nécessite aucune lubrication ou

entretien supplémentaire. Il ne comporte aucune pièce à réparer ou à entretenir par l’utilisateur. N’utilisez jamais de l’eau ou des nettoyants chimiques pour nettoyer l’outil. Essuyez-le avec un chiffon sec. Rangez toujours votre outil dans un endroit sec. Gardez propres les ouvertures de ventilation du moteur. Si vous remarquez des étincelles dans les ouvertures de ventilation, ceci est normal et n’endommagera pas votre outil.

Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de réparation ou

d’autres personnes professionnelles an d’éviter tout

danger.

Vitesse recommandee pour la taille de foret et le

materiau

Vitesse Bois Aluminium Acier

tr/min po. mm po. mm po. mm

830 3/8 9.5 7/32 5.6 3/32 2.4

1200 5/8 16.0 11/ 32 8.7 5/32 4.0

1700 7/8 22.0 15/ 32 12. 0 1/4 6.4

2300 1-1/4 31.75 11/ 16 17. 5 3/8 9.5

3300 1-5/8 41.0 3/4 19.0 5/8 16.0

GARANTIE

POLI TIQUE D’É CHANGE LI MITÉE DE TR ENTE (30) J OURS

Un outil qui ne fonctionne pas correctement à cause d’un défaut de pièce ou de main-d’œuvre est échangeable durant les trente (30) premiers jours après la date d’achat en rapportant l’outil au détaillant où il a été acheté. Pour obtenir un outil de remplacement vous devez présenter une preuve d’achat datée et retourner l’outil dans son emballage original. L’outil remplacé sera couvert par la balance de la garantie limitée de deus ans.

GAR ANTIE LIMITÉE DE DEUX (2 ) ANS

Nous garantissons que durant une période de deux (2) ans à partir de la date d’achat, ce produit sera libre de défaut de matériaux de fabrication et de main d’œuvre. Nous réparerons ou remplacerons, à notre seule option, cet outil durant la période de garantie et nous pouvons exiger qu’il soit expédié, frais de port payés, à un de nos centres de service autorisés, accompagné

Page 31

PERCEUSE À COLONNE FRE

d’une preuve d’achat datée.

CE QUI ES T EXCLUS DE L A GARAN TIE

Cette garantie n’est valide que pour l’acheteur original et n’est pas transférable. Cette garantie ne s’applique pas sur les accessoires ni les piles.

Cette garantie ne couvre PAS les accessoires ou les blocs-piles. Cette garantie ne couvre PAS :

- usage anormal, abus, négligence, accidents,

modication, ou réparation par centre de service non-

approuver

- usage commerciale ou location.

Le manufacturier ne fait pas de garantie, représentation ou promesse relatives à la qualité ou performance de ses outils autres que celles décrites en toutes lettres dans la présente garantie.

ASSISTANCE contacter la ligne sans frais 1-866-514-rock (7625) pour connaÎtre les centre de services approuver. Lorsque vous faites une réclamation de garantie ou retournez l’outil pour réparation sous garantie, vous devez également inclure une preuve d’achat datée.

LIMITATIONS A DDITIONNELLES

Une garantie sousentendu accorder sous les loi d’etats, incluant les garanties de marchandisage ou d’aptitude pour un application particulaire sonts limiter pour une periode de deux ans a partir de la date d’achat.Le manufacturier ne sera pas responsable des dommages au accessoires directs et

indirects incluant (mais ne se limitant pas à) la perte

de revenus résultant de l’achat ou de l’utilisation du produit. Certains états et provinces n’autorisent pas la limitation de durée de garantie tacite et/ou ne permettent pas l’exclusion ou la limitation des dommages accessoires directs, alors les limitations et exclusions énumérées ci-dessus peuvent ne pas s’appliquer dans votre cas. Cette garantie vous donne

des droits légaux spéciques et vous avez peut-être

d’autres droits qui varient d’un état ou province à l’autre.

l’utilisateur.

Aprè s l’achat, le manuf acturier suggère de lire le manu el de l’util isateur avant de se servir de la machine et d’en f aire l’entr etien recommandé.

Le manufacturier décline toute responsabilité civile de dommages provenant d’une utilisation abusive ou n’étant pas conforme à la bonne utilisation ou à l’entretien de la machine décrits au manuel de

Page 32
