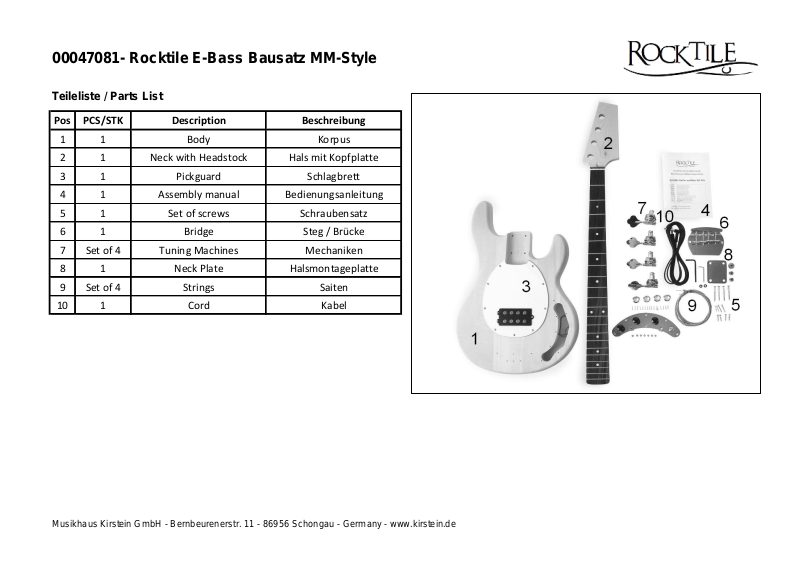

00047081- Rocktile E-Bass Bausatz MM-Style
Teileliste / Parts List
Pos PCS/STK Description Beschreibung

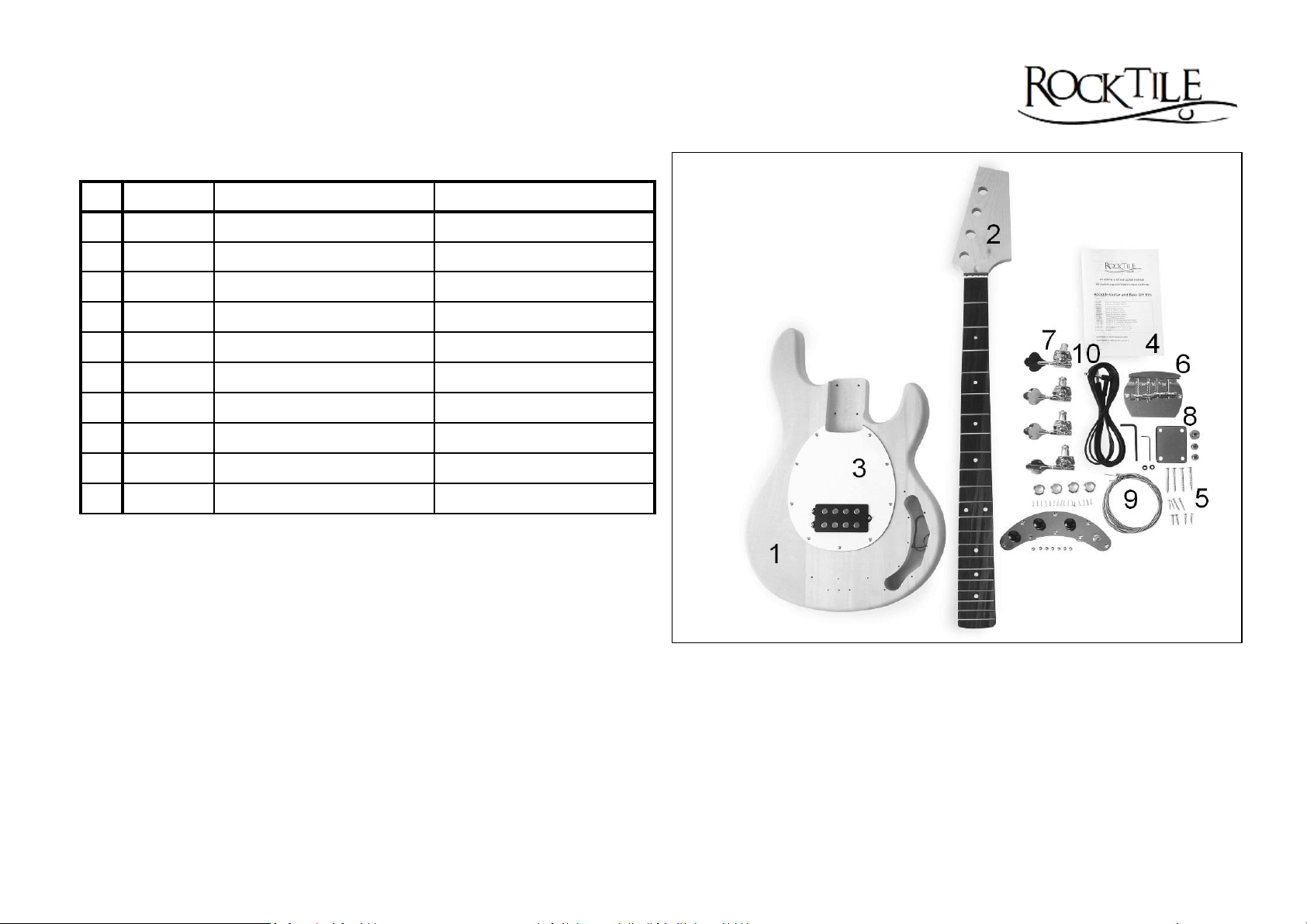

1 1 Body Korpus
2 1 Neck with Headstock Hals mit Kopfplatte
3 1 Pickguard Schlagbrett
4 1 Assembly manual Bedienungsanleitung
5 1 Set of screws Schraubensatz
6 1 Bridge Steg / Brücke
7 Set of 4 Tuning Machines Mechaniken
8 1 Neck Plate Halsmontageplatte
9 Set of 4 Strings Saiten
10 1 Cord Kabel
Musikhaus Kirstein GmbH - Bernbeurenerstr. 11 - 86956 Schongau - Germany - www.kirstein.de
Page 2

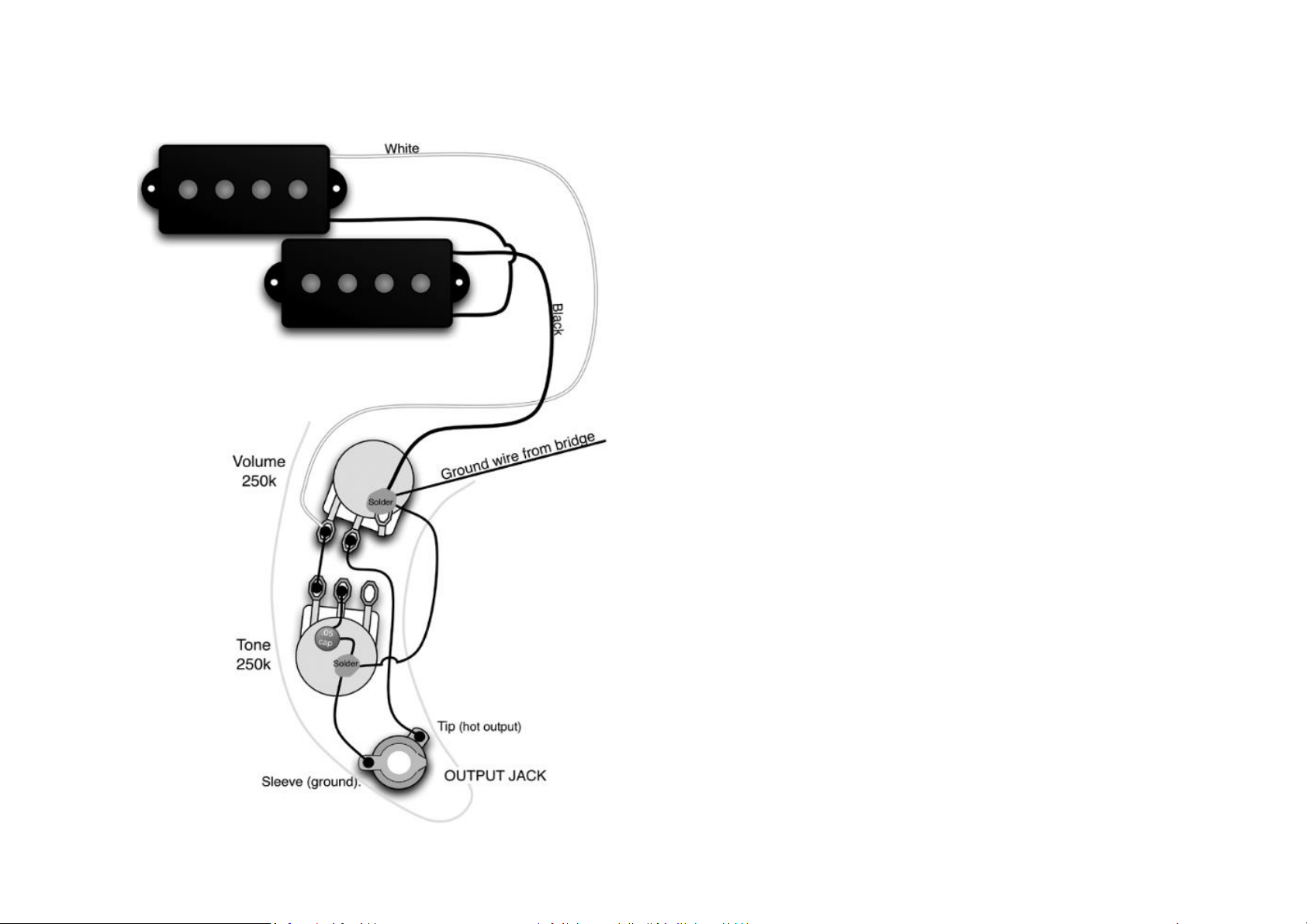

Rocktile E-Bass Schaltplan / Rocktile E-Bass MM-Style schematics
Verdrahtungsanleitung:
Assembly and soldering instructions:
Die Bauteile (Tonabnehmer, Schalter, Potis) sind auf dem
Schlagbrett vormontiert und verdrahtet. Die einzige
Verbindung die Sie noch machen müssen ist die
Masseleitung zur Brücke (Bridge) um diese zu erden um
Brummgeräusche zu vermeiden. Demontieren Sie das
Schlagbrett mit dem Tonabnehmer und den
Bedienelementen. Befestigen Sie die Brücke, achten Sie
dabei dass das Massekabel (ca. 2cm abisoliert) zwischen
Korpus und Brücke geklemmt wird um die Brücke zu
erden. Führen Sie das Massekabel durch die dafür
vorgesehene Bohrung und löten Sie dieses an einem der
Potis (Gehäuse) an. Anschließend können Sie das
Pickguard wieder festschrauben.
All parts (pickups, switch, controls) are preassembled on
the pickguard or control board. There is only the
connection for grounding the bridge left to do. Remove the
pickguard with pickups. Mount the bridge and make sure
that ground wire (remove insulation for 2cm) is placed
between bridge and body in a way that bridge is connected
to wire. Guide the ground wire to control cavity. Solder
ground wire to one of the controls housing. Now you are
ready to mount the pickguard on the body.
